Фундамент на железобетонных сваях

Использование ЖБИ в строительстве объектов различного типа и назначения позволило не только существенно сократить затраты на производство и обслуживание конструкций, но и увеличить срок их службы. Фундамент из ЖБИ обладает рядом преимуществ и может использоваться при строительстве как кирпичных и каменных, так и деревянных или монолитно-каркасных домов.

Виды ЖБ фундамента

Железобетонный фундамент по праву считается одной из наиболее долговечных конструкций, устойчивых к механическому, сейсмическому, климатическому и температурному воздействию, а также лидирует во всех отраслях современного строительства ввиду низкой стоимости материалов и технологической простоте обустройства.

Сегодня востребованными являются 3 типа ЖБ фундамента:

Ленточные основания оптимальны для строительства маловысотных зданий с небольшой вертикальной нагрузкой на несущие опоры (загородных, коттеджных и дачных домов, одноэтажных комплексов, МАФов).


Плитный фундамент отличается лучшей устойчивостью и применяется в районах с высоким уровнем нестабильности грунта, подверженному горизонтальным смещениям, ввиду способности к равномерному распределению весовой нагрузки на грунт. Для строительства конструкции используются плиты высотой 30-100 см глубокого или неглубокого заложения в предварительно откопанный котлован, дно которого находится ниже уровня промерзания почвы (чем выше здание, тем более глубоким должен быть котлован). Проект здания с плитным фундаментом в обязательном порядке подразумевает наличие цокольного этажа.

ЖБ фундамент на сваях отличается максимальной несущей способностью вреди всех типовых конструкций и применяется в высотном и промышленном строительстве. Следует отметить, что технология закладки фундамента этого типа является наиболее сложной и трудоемкой, так как подразумевает использование бурильной или вибрационной техники и копровых установок, осуществляющих погружение конструкций в грунт. Помимо опорных элементов конструкция свайного фундамента включает также ленту, опоясывающую контуры по периметру и соединяющую между собой сваи. Эта лента, или ростверк, предназначен для придания конструкция большей горизонтальной жесткости и устойчивости.

Преимущества фундамента на ЖБ сваях

В строительстве свайных фундаментов применяются заводские изделия размером 15х15х300тдт 20х20х300 мм. Высота изделий этого типа универсальна и оптимальна — она обеспечивает надежность расположения каркаса в любом типе грунта и пригодна для использования в любых регионах вне зависимости от климата и сейсмической нагрузки.

К преимуществам фундаментов этого типа относятся:

• Впечатляющая несущая способность;
• Срок службы порядка 100 лет;
• Плотное опускание в грунт;
• Внутреннее армирование, гарантирующее дополнительную прочность конструкции;
• Влагостойкость, огнеупорность, неподверженность атмосферным и температурным перепадам, поражению грибком и коррозией;
• Простота и оперативность установки и монтажа;
• Невысокая стоимость.

Недостатком фундамента из железобетонных свай является его массивность. Большой вес всей конструкции и отдельных элементов затрудняет монтаж, для которого необходимо использовать краны и спецтехнику (сваебойные машины, копровые мачты с гидромолотом и т.д), что сказывается на дополнительных затратах на строительство, приведенных в смете.

Разновидности свай

Железобетонные сваи различаются по форме, типу конструкции, объему и области практического применения.

• пустотелые сваи — изделия с пустотой внутри и оболочкой в виде железобетонного каркаса;
• монолитный сваи — цельные изделия без пустот, допускающие ударные нагрузки;
• набивные сваи — изделия, которые производятся на стройплощадке с погружением в готовый приямок.

Вместе с тем монолитные железобетонные сваи могут иметь различные особенности, представляя собой круглые, квадратные и прямоугольные изделия. При этом их форма представлена бутылочной, конусообразной или тупоконечной конструкцией. В гражданском строительственаходят применение все виды свай, выбор конструктивных особенностей которых зависит от типа грунта и нагрузки, определяемой этажностью здания.

Набивные сваи разделяются на утолщенные и сплошные, не имеющие на поверхности швов и стыков.

Маркировка свай указывает на их конструктивные особенности, подразумевая следующие типы:

• СП — сваи цельные квадратные, а также квадратные с круглой полостью;
• СО — изделия оболочки составной и цельной конструкции с диаметром от 10 до 30 см;
• СК — сваи круглые в диаметре от 40 до 80 см, цельные, полые и составные;
• С — сваи с поперечным армированием составные, а также цельные квадратной формы;
• 1СД — сваи колонного типа двухконсольные (для крайних осей), сплошные;
• 2СД — аналогичные для средних осей зданий;
• СЦ — сваи сплошные, цельные квадратной формы, без поперечного армирования.

Параметры свай

Прочностные характеристики, а также значения устойчивости к внешним факторам свай (морозостойкость, водонепроницаемость и устойчивость к коррозии), как железобетонных изделий, зависит от марки примененного для изготовления бетона. Промышленное изготовление жб свай нормируется правилами ГОСТ 19804 — 2012. Стандарт позволяет использовать для производства свай тяжелые, а также мелкозернистые бетоны. Зачастую находят применение марки В6,5 и выше. Для повышения прочности свай в качестве элементов армирования применяется ненапрягаемая и напрягаемая продольная арматура А300 (A-II), также А400 (А-III) согласно ГОСТ 5781 и А600 (A-IV), а также А800 (A-V) в соответствии с ГОСТами 5781 и  10884. Для конструктивной арматуры в заводских условиях для формирования спиралей, хомутов или сетки применяют проволоку холоднотянутую низкоуглеродистую, а также горчекатаную стержневую классов В500 и А240 соответственно.

Качество изделий определяется размером раковин на поверхности бетона и трещиностойкостью изделий.

Монтаж фундамент из ЖБИ свай, блоков и плит правильно своими руками: Советы и Пошагово +Видео

Вы собрались строить дом и озадачены тем, какой же вам выбрать фундамент?

Для начала нужно определить тип почвы на участке, затем сделать все расчёты и разработать план застройки. Немаловажно ознакомиться с ценой на материалы и со всем остальным по схеме.

А мы познакомим вас с популярными видами железобетонных оснований, а таковыми являются:

Мы разберём все минусы, плюсы, технологии обустройства и многое другое.

[contents]

Виды железобетонных фундаментов

Железобетонный фундамент — прочный, надёжный. Он применим в разных видах строительства и пригоден для постройки частных зданий,  домов с множеством этажей, складских и промышленных помещениях.

Востребованность железобетонного фундамента обусловлена тем,  что срок эксплуатации у него долгий, за счёт этого вы экономите средства.

Фундамент ЖБИ устойчив к временным и внешним факторам, он подходит ко всем типам грунтов в России.

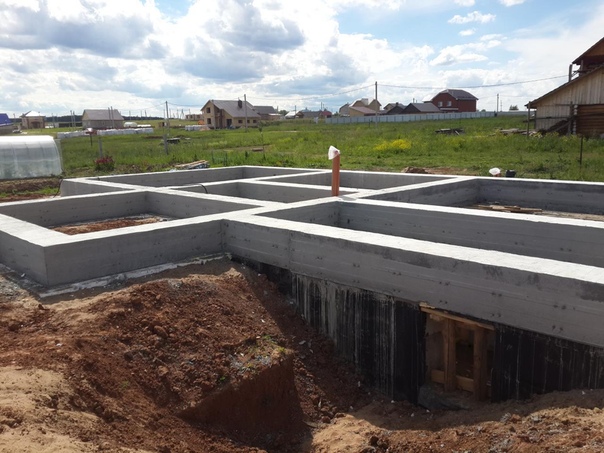

Ленточный фундамент ЖБИ

ЖБ ленточный фундамент считается обычным для строительства зданий с маленьким количеством этажей.

Классификация ленточных фундаментов:

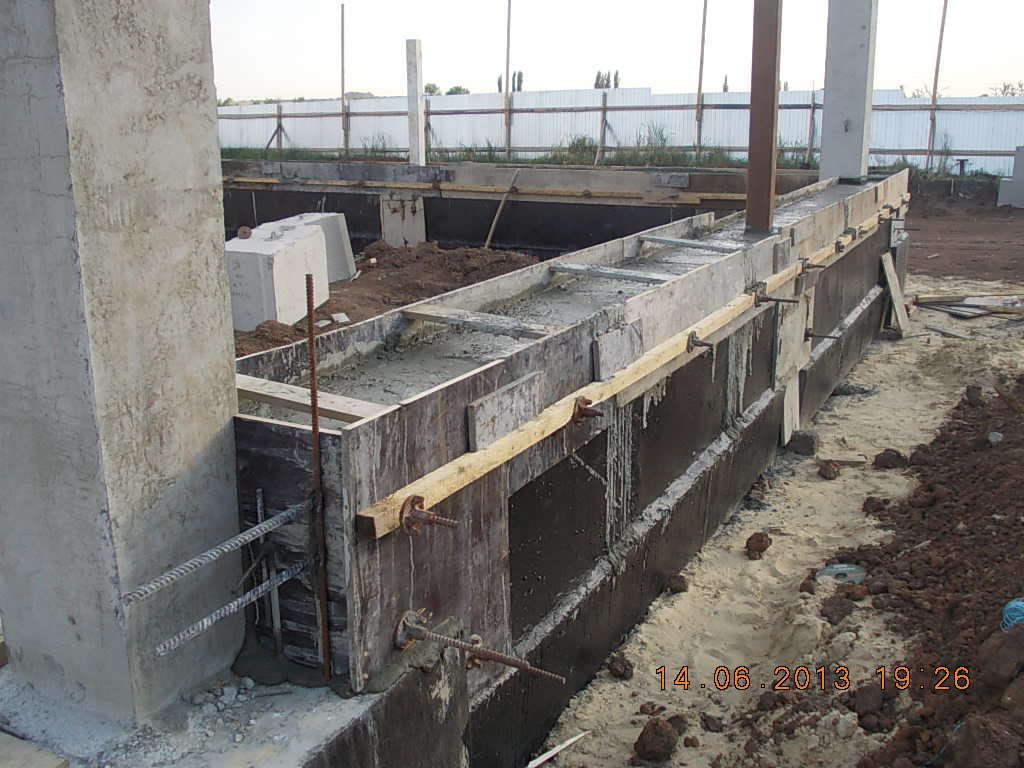

1. Монолитный фундамент — сформирован, при помощи опалубки и отлит бетонным раствором;

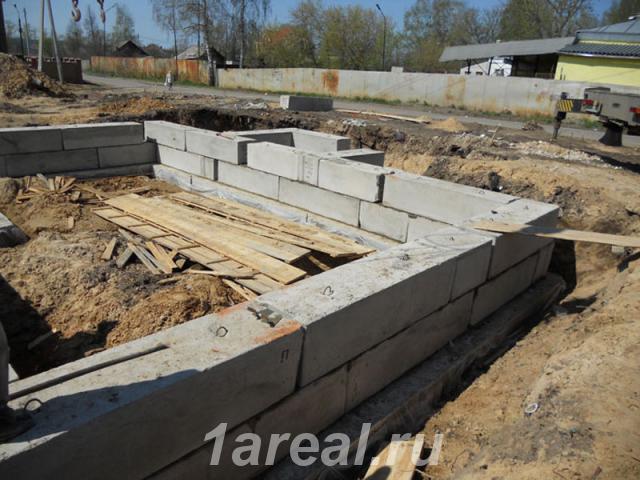

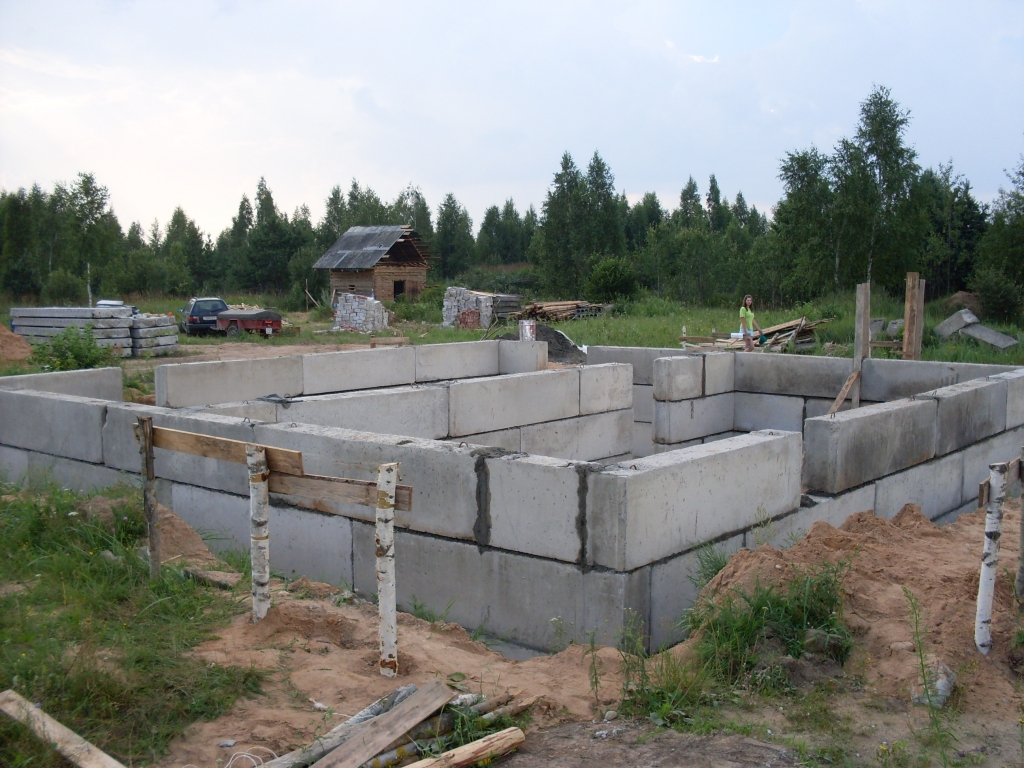

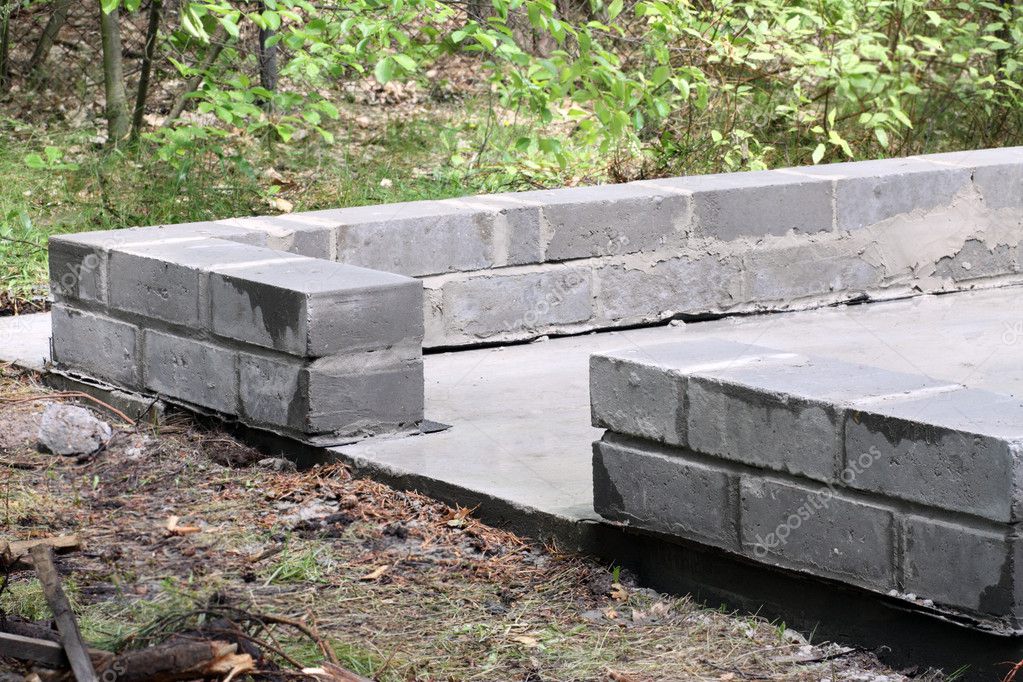

2. Сборный фундамент – это установленные рядом ЖБ блоки.

Второй вариант считается более простым в изготовлении. На его обустройство уйдёт меньше времени. Но монолитные ленточные основания долговечней. Глубоко заложенный фундамент — опорная подошва расположена ниже уровня замерзания грунта.

Малозаглубленный фундамент — заглубление этого фундамента идёт на 30 – 80 см.

Наружный фундамент – нет заглубления, фундамент имеет опору на поверхность почвы.

Ленточные фундаменты возводят для строительства зданий на супесях и песчаных грунтах. На данных фундаментах строят здания высотой от 1 до 3-х этажей, при этом для возведения здания используют разные стройматериалы. Для строительства кирпичного здания с большой нагрузкой на основание, используют основание из ЖБ свай.

Внимание! Фундаменты, которые находятся на поверхности  или которые мало заглублены, возводят на земельных участках с не пучинистой почвой.

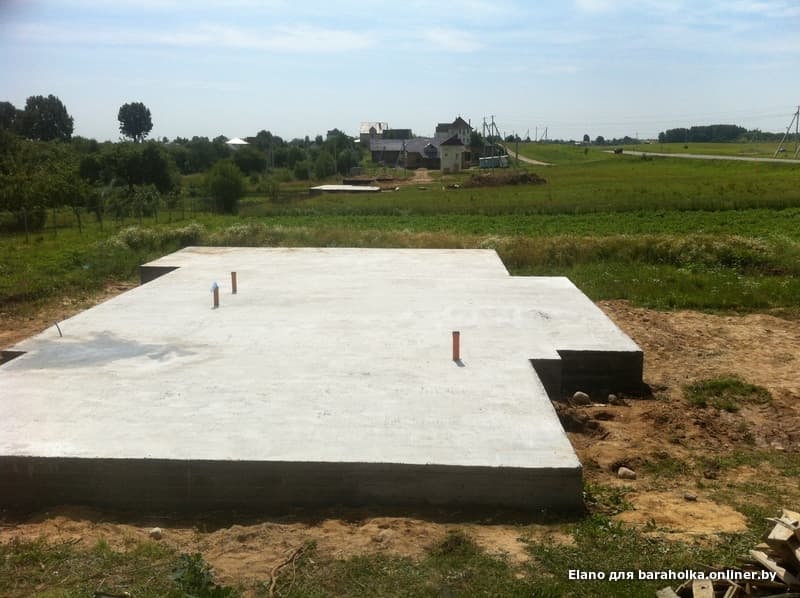

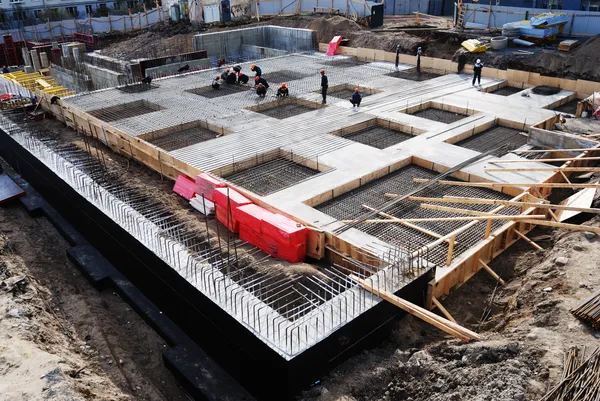

Плитные

Плитные фундаменты делают в местах с проблемным грунтом,  там, где есть склонность к горизонтальным сдвигам, там, где пучинистая и низкоплотная почвы. Этот вид фундамента высокоустойчив, равномерно распределяя нагрузки по грунту.

Фундаментная плита бывает толщиной от тридцати до ста см. Плита может быть заложена не глубоко, в этом случае её заливают наполовину так, чтобы часть плиты была над поверхностью почвы или же её следует заглубить. Для устройства  углублённых плитных фундаментов, роют котлован, ниже промерзания грунта, на дне котлована укладывают  плиты. Затем отстраивают цокольный этаж, он и будет служить подвальным помещением.

Внимание! Распространена практика устройств фундаментов монолитными плитами, но так же фундаменты обустраивают и готовыми железобетонными плитами. Такие основания имеют толщину в 30 — 40 см, их используют для строительства каркасных домов.

Фундаментная плита монолитная подходит в качестве основания под весомые дома из пенобетона, кирпича, высота которых бывает от 1 до 3-х этажей. Минусом данного фундамента является высокая цена. Выгодней всего устроить свайный фундамент жби, он и по цене будет выгодней и по несущим характеристикам лучше.

Свайные фундаменты

Фундаменты из свай обладают хорошей устойчивостью в грунте и несущей способностью.

Фундаменты на ЖБ сваях делят на две категории:

1. Фундамент на ЖБ сваях изготовленных на производстве;
2. Фундаменты на буронабивных сваях.

Буронабивные сваи делают внутри почвы, при помощи заливки скважин бетоном.

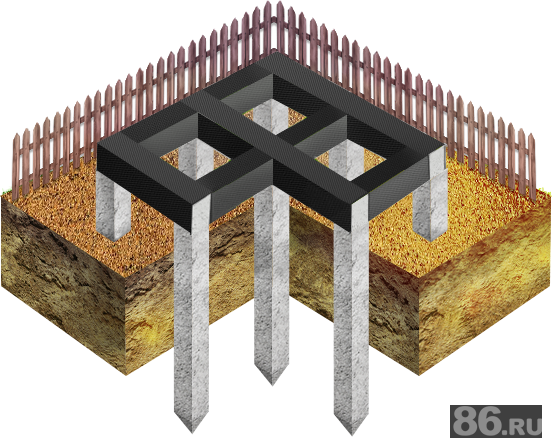

Фундамент из свай состоит так же из ростверка – это ленточная конструкция очерчивающая контур фундамента и скрепляющая сваи между собой.

Ростверк нужен для придания сваям, которые стоят отдельно устойчивости и для равномерного распределения массы строения. На буронабивных сваях ростверк может быть из бруса, металлопроката, швеллера или из монолитного бетона.

Железобетонные монолитные ростверки используют для кирпичных или пенобетонных домов на буронабивных опорах.

Внимание! Фундаменты на сваях устанавливают, прибегая к помощи специальной техники. Эти машины погружают сваи в почву по технологии ударной забивки или вибрационными действиями.

Строительство железобетонных фундаментов

Разберём основные нюансы строительства железобетонных фундаментов.

Устройство ленточного ЖБ фундамента

До начала возведения ленточного фундамента нужно подготовить площадку.

Для этого с площадки убирают камни, всю растительность и снимают дерн на глубину 15- 20 см, это примерно в один штык лопаты.

Следующим этапом будет разбивка осей фундамента при помощи обносных досок и бечёвки (на площадке отмечают наружные и внутренние контуры ленты), затем делают вертикальную планировку грунта (выкапывают траншею глубиной, на которую будете устраивать фундамент).

Продолжение работ состоит в том, что на дне траншеи делают уплотняющую подушку из песка и гравия.

Подушку хорошо выравнивают и уплотняют. Она нужна для защиты фундамента от пучения грунта.

Далее формируем опалубку из досок, она должна располагаться  на поверхности земли, чтобы высота её и глубина траншеи были равны проектной высоте фундаментной ленты. Внутри стенки опалубки застилают плёнкой, она не даст влаге вытечь  из бетона. Из арматуры формируем каркас, для этой цели берут рифлёные стержни диаметром от 12 до 16 мм, а также гладкие прутья арматуры от 7 до 9 мм. Каркас из прутьев соединяют сваркой или соединяют при помощи проволоки. Опалубку заливают бетоном, после чего его уплотняют вибрированием или пронизывают арматурой, чтобы удалить воздух внутри смеси.

Внимание! Фундамент тогда считается завершённым, когда бетон набрал 100% прочности. Это происходит после 28-30 дней.

Плитный ЖБ фундамент

На площадку где будет, осуществляется  стройка, переносят контуры фундамента. Затем роют котлован спецтехникой или вручную (в случае малозаглубленной плиты), на дне котлована формируют посыпку из песка и гравия.

Следующим этапом будет формирование опалубки, внутренние стенки застилают плёнкой. На поверхность подсыпки заливают подбетонок в 3-5 см, для него применяют жидкий бетон. На поверхности подбетонки сооружают каркас из арматуры. Плиту заливают бетоном и выравнивают.

Внимание! Опалубку убирают спустя две недели после заливки плиты.

Свайный ЖБ фундамент

Самым надёжным фундаментом считается свайный, при его создании применяется тяжёлая специальная техника. Применяется техника на колесной или гусеничной базе, она погружает забивные жби сваи в почву.

Перед началом работ производят обустройство подъезда и передвижения специальной техники по стройплощадке. Если необходимо, то выкапывают котлован.

На объект застройки доставляют и складируют сваи. Расчерчивают контуры фундамента и точки вбивания свай по проекту. Затем забивают сваи. Установка подтягивает сваю, поднимает и устанавливает её в вертикальное положение, потом погружает.

После того как все сваи погружены их обрезают по нулевому уровню и обвязывают ростверком. По площади фундамента делают опалубку для ростверка и укладывают арматурный каркас. Арматура приваривается к выступающей арматуре свай и опалубку заливают бетоном.

Плюсы фундаментов из ЖБ свай

Фундаменты из ЖБ свай. Если сравнивать  данный вид фундамента, то ленточный и плитный проигрывают. Итак, каковы же достоинства у свайного фундамента?

1. Возможность возведения на любых грунтах.
2. Высокая несущая способность.
3. Быстрая возводимость.
4. Долговечность.

Ещё стоит выделить, что свайные фундаменты имеют экономическую оправданность, в случае возведения строения на проблемном грунте такой фундамент обойдётся дешевле, чем устройство монолитной плиты.

Итак, мы рассказали вам положительные и отрицательные качества фундаментов, выбор остаётся за вами.

А мы желаем вам удачи в начинаниях!

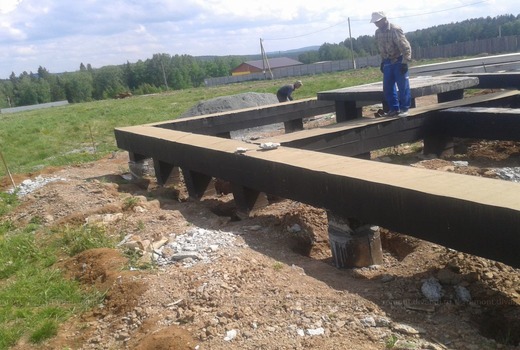

Свайно-ростверковый фундамент со сборными ж/б плитами перекрытия

• • • • • Тип фундамента: свайно-ростверковый фундамент
      • Год постройки: май-июнь 2018
      • • Перепад в пятне застройки: 170 см.
      • Общее кол-во свай: 72 сваи без уширений на глубину 2,5-3,5м.
      • Общая длина ростверка: 105 п.м.
      • • Сечение ростверка: 0,4х0,5 м.
  • • •
  • •
• • Описание:

• На этом объекте были выполненые слудующие работы:

  1. 1. Свайно-ростверковый фундамент.

     2. Закладные под коммуникации.

     3. Монолитное железобетонное крыльцо с лестницей. Опирается через 2 буровые сваи ТИСЭ.

     4. Укладка сборных железобетонных плит перекрытия с перевязкой плит.

     5. Резка плит под коммуникации.

     6. Монолитные участки перекрытия.

     7. Монолитные жб колонны первого этажа.

Подробнее о строительстве этого объекта вы можете посмотреть в этом видео:

Как уложить тротуарную железобетонную плиту: советы профессионалов

Особенности монтажа

Схема укладки плиты перекрытия

Во время укладки плит перекрытия необходимо учитывать всю контракцию здания, характеристики материалов, используемых для устройства ограждающих конструкций. Важно не забывать об ограничении их размеров стандартным сортаментом. Поэтому так часто при строительстве возникает потребность в заливке напольных конструкций монолитным железобетоном.

Также в процессе создания перекрытия оставляют отверстия для прохождения вентиляционных каналов и прочих коммуникаций. Все это следует предвидеть на этапе проектирования до начала строительных работ.

Если вы перекрывали ленточный фундамент, свайную или столбчатую конструкцию, тогда должны знать следующие правила:

• перекрытие устанавливают на идеально ровном фундаменте;
• при наличии перепадов до 5 см основание выравнивают стяжкой, при больших значениях – кирпичной кладкой или заливкой армопояса;
• необходимая площадь опирания на стену из кирпича – 12,5 см, железобетона – 6 см;
• толщина пастели из раствора – 15-20 см с обязательным продольным армированием прутками диаметром 10-12 мм;
• если устанавливаемая плита имеет пустоты, монтаж заглушек производится на любом этапе строительства, пока будет оставаться доступ.

Укладка бетонных плит перекрытия на фундамент

Последовательность монтажа плит перекрытия

Схема армирования монолитной плиты перекрытия. Чертеж плиты перекрытия

План перекрытий для строительства дома: раскладка и чертежи

Панельные дома из ЖБ перекрытий – это один из распространённых видов строительства. В основе строения закладываются железобетонные (ЖБ) плиты, они разделяют сооружение на этажи, их называют сборными плитами перекрытий. В план перекрытий в обязательном порядке вносится информация о типе и размере панелей. Информация полезна на этапе строительства, а также при выполнении ремонта, реконструкции и помогает в расчётах теплопроводности, необходимости утепления и т. п.

Общие сведения о сборных плитах перекрытия

Дома, которые выполняются из сборных железобетонных плит, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в сравнении с монолитом:

· высокая скорость монтажа;

· укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т. п. не станут проблемой;

· низкая цена, можно сэкономить до 15% от стоимости монолита.

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции – большая масса. Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента. Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Проведенные многочисленные сравнения доказали, что плитные перекрытия на 50-70 % дешевле, нежели монолитное перекрытие и пустотные плиты

Толщина наружных и внутренних стен здания отличаются, несущие плиты имеют толщину 140-220 мм, а в длину до 9 м в зависимости от величины пролёта. Толщина внутренних стен – около 8-12 мм. При работе с панелями важно учитывать раскладку и тип конструкции.

Всего выделяют 3 основных вида:

· полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью. Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами;

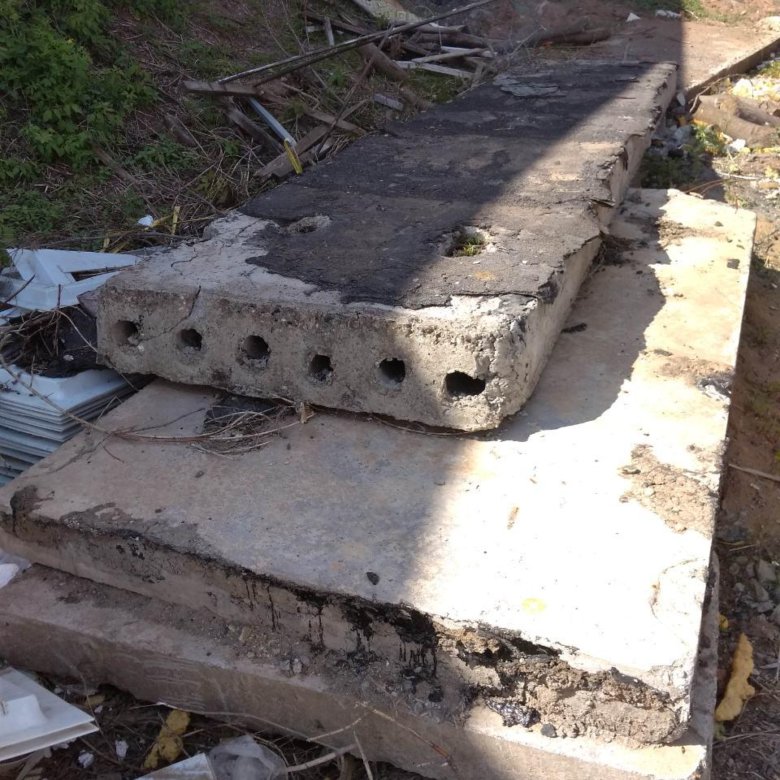

· пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины – 220 мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками. Благодаря наличию пустот, в сравнении с монолитными перекрытиями, пустотелые блоки создают меньшую нагрузку на основание и стены. Дополнительным преимуществом является способность перекрывать большие пролёты и несущие стены, так как длина плит достигает 12 м;

· шатровые. Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от 140 до 160 мм.

При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со сборными плитами:

· равномерно распределяют нагрузку;

· для постройки не требуется привлечение спецтехники;

· могут укладываться не только на стены, но и колонны;

· монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию

Монолитные панели обладают 3 главными недостатками:

· трудоёмкость строительства;

· необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся;

· обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов.

Когда будет составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

План плит перекрытий

Важным этапом составления схемы является расчёт количества плит. Показатель определяется как сумма площадей перекрытий и площадь одной плиты. При разделении может получиться нецелое значение, округление проводится в большую сторону.

При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей. Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, но изменения можно вносить для каждого этажа по отдельности.

Лучше черчение схемы плана перекрытий отдать в руки профессионалу. Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов. Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и поможет определить лучший план.

План перекрытий – графическое изображение горизонтальных конструкций, выполняющих несущую и ограждающую функцию

Для перекрытия используют ЖБ балки с тавровым сечением и межбалочным заполнением (плиты из лёгкого бетона или пустотелые вкладыши). Длина балок колеблется в пределах 2,4-6,4 м. Опора на стену – от 150 мм. С обеих сторон концы заанкерованы в стену. Шаг определяется как размер заполнителя, обычно составляет 60, 80 см или 1 м.

Если планируется закладывать деревянные перекрытия, ситуация значительно упрощается, так как оперировать придётся не тяжёлыми конструкциями, а легко перемещаемыми балками. При допущении погрешности в плане перекрытий, их легче устранить, результат ошибки не плачевный. Деревом может выполнять перекрытия даже новичок. Важно выбирать балки с пропиткой, а их укладка является простой процедурой.

Балки из дерева способны перекрывать пролёт до 4,8 м. Высота бруса подбирается в диапазоне 5-10% от величины пролёта, а ширина находится в пределах 60-120 мм. Опорой межбалочных щитов являются черепные брусы 40-50 мм, которые прикрепляются к сторонам балок. Шаг балок принимают от 600 до 1500 мм, это оказывает определяющее значение на ширину щитов. Длина щитов рассчитывается исходя из длины досок.

План раскладки плит перекрытий

После составления набросков в отношении примерного месторасположения плит важно определиться с осями габаритными размерами панелей по осям. Размеры плиты помогут определить высоту здания и количество панелей. Размерные величины по вертикали учитывают показатели относительных высот от уровня чистого пола.

Для составления плана важно учесть расположение несущих стен, к которым будут крепиться перекрытия.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины

План несущих конструкций перекрытий

Многопустотные перекрытия опирают на несущую стену из кирпича с короткой стороны, как минимум на 90 мм. Если опорой выступает ячеистый бетон – 120-150 мм. не рекомендуется опирать длинной стороной на самонесущие элементы. Для возведения малоэтажных строений лучше использовать плиты с шириной 1,8 м и длиной до 7,2 м.

Если стены в здании выполнены из ячеистого бетона, лучше применять перекрытие из такого же материала. С короткой стороны должны поддерживаться несущими стенами – 10-15 см, а по бокам – 2-5 см. Для усиления конструкции в план должен быть включён ЖБ пояс из монолита, который опоясывает здание и внутренние стены.

При составлении плана сооружения из сборных ЖБ или ячеистобетонных плит важно делать сноски с размерами элементов, указывать участки из монолита, высоту опирания, ширину ЖБ пояса и анкеровку панелей.

Преимущественно при перекрытиях используют двутавровые балки с высотой 16-27 см. Балки перекрытий должны опираться на стены на 18 см или больше. Чтобы сформировать жёсткий диск, следует соединить балки воедино и прикрепить их к стенам. Между балками выдерживают расстояние 60, 77, 80 см или 1, 1,1 м. На шаг наибольшее влияние оказывает тип межбалочного заполнителя. Балки по краям конструкции лучше фиксировать возле несущих стен (до 5 см от края балки до стены). Элементы нестандартной формы лучше изготовлять из монолитного бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров

Общие сведения о монтаже

Сборные ЖБ плиты устанавливаются с минимальным зазором между собой. Для монтажа потребуется специальная грузоподъёмная техника. Швы перекрытий заполняются цементным раствором. Создать целостное и предельно жёсткое перекрытие по горизонтали помогут металлические анкера, которые монтируются к петлям плит. В местах соприкосновения панелей с внутренними плитами используются составные анкера, которые скрепляются сваркой.

Если сборные плиты основываются на наружных стенах, рекомендуется присоединять их торцевые части к кладке посредством Г-образных анкеров. После установки их заливают цементом, он предотвратит появление коррозии. При появлении щелей между плитами и перегородками, их можно устранить кирпичной кладкой.

Важное правило – ЖБ плиты укладываются исключительно на несущие стены, остальные самонесущие конструкции и перегородки укладываются после монтажа плит.

Под несущие и самонесущие стены с толщиной свыше 250 мм при закладывании плит формируется фундамент. Дополнительно основание устанавливается под каналы вентиляции и отдельные опорные элементы. Чтобы создать эскиз фундамента, следует учесть величину основания под стены и определить привязку подошвы фундамента к модульным разбивочным слоям. При использовании столбчатых и сборных оснований ширину фундаментных плит определяют согласно прочности, требуемой для выдерживания нагрузок.

Кроме хорошего экономического эффекта по стоимости строительства и скорости возведения зданий применение железобетона дает еще целый ряд преимуществ

Толщину бутобетонных и бутовых лент определяют шире стены на 8-10 см. Величина сборного фундамента определяется равной толщине блоков (30-60 см), но сама стена иногда шире основания на 4-5 см. Распространённая длина блоков: 80, 120, 240 см. Для снижения давления на почву фундамент может изготавливаться с расширенной подошвой с 1-2 уступами габаритами (ВхШ) – 30-40х15-25 см. В сборном фундаменте для уширения используют фундаментную плиту-подушку с арматурой шириной от 60 см до 1,6 м, в высоту 30 см.

Последовательность монтажа плит перекрытия

Изначально следует выполнить 2 этапа:

1. Подготовка. Важно создать правильный уровень между всеми опорными стенами сооружения. Допустимая разница – 1 см, её устранять не обязательно. Для проверки горизонтальной плоскости используют строительный уровень. Между противоположными стенами укладывают балку и проверяют ровность. Если есть небольшие неровности, их можно устранить цементным раствором.

2. Далее выполняется распределительный пояс для выравнивания стены. Армировочный пояс изготавливают из цемента М500 1 к 3 с песком. Важно обеспечить чистоту песка, по необходимости промыть, просеять. Раствор готовят средней вязкости. Смесь заливают в опалубку и протыкают или трамбуют для удаления пустот. Просыхание раствора занимает до 3-4 недель.

Главными качествами, за которые ценится железобетон, всегда называют прочность и хорошую сопротивляемость изгибающему моменту

Технология проведения монтажных работ

Укладка плит перекрытия на фундамент осуществляется в следующей последовательности:

1. Укладывать плиты с пустотами рекомендуется после их заделки в месте опирания на стены. Это повысит прочность основания пола в местах защемления в ограждающей конструкции. Для этого используют легкий бетон или минераловатный утеплитель.
2. Фундаментная лента покрывается слоем раствора (марка М100 или больше) толщиной 20 см.
3. Плита подается при помощи любого монтажно-подъемного механизма. В процессе установки ее категорически запрещено переворачивать. В нижней части присутствует более сильное армирование, что объясняется распределением усилий от пола, вызванных эксплуатационными нагрузками. Если не соблюдать эти правила, перекрытие покроется трещинами и быстро разрушится. Его нижняя сторона обычно более гладкая, поскольку исполняет роль потолка для цокольного этажа.
4. Монтаж плиты осуществляется 3-4 рабочими. Для ее закрепления используется четырехветвевой строп. После подачи перекрытия необходимо, чтобы рабочие уложили его в проектное положение. Только после этого отсоединяют стропы.
5. Все последующие элементы будущего пола максимально плотно монтируют друг к другу.
6. Независимо от того, стена кирпичная или железобетонная, производят ее анкеровку с перекрытием. Также стальные связи устанавливают между плитами, создавая единую прочную конструкцию.
7. Все стыки заделывают цементно-песчаным раствором. Этой же смесью дополнительно фиксируют места анкеровки, что существенно повышает прочность этого соединения.

Данная схема укладки плит перекрытия является оптимальной. Ее выполнение не представляет трудностей даже для новичков в строительном деле.

Дорожка из железобетонных плит на дачном участке: пошаговая инструкция

Говоря о садовых дорожках, мы представляем себе извилистые тропки, петляющие между клумбами и деревьями. Они выложены из природного камня или посыпаны гравием, по краям декорированы узким бордюрчиком или невысокими растениями. Такие тропки, несомненно, красивы, но порой требуются прочные, достаточно широкие дороги, по которым может проехать садовая техника или личный автомобиль владельцев. И здесь мы вспоминаем о дорожных плитах, способных выдержать большой вес благодаря материалу изготовления – железобетону.

Где используют дорожные плиты?

Основное назначение железобетонных изделий – строительство дорог для проезда тяжелой техники. Грамотно уложенные дорожные плиты способны выдержать огромную нагрузку. Это свойство используют для устройства подъездных путей к стройкам, предприятиям, труднодоступным местам в отдаленной местности. Чтобы дорога была более ровной, а плиты надежно зафиксированы и защищены, сверху укладывают слой асфальта.

Одно из достоинств железобетонных изделий – их повторное использование, конечно, при условии сохранения их главных технических характеристик. Разборка временных дорог и строительство из старых плит новых путей ведет к весомой экономии средств. Прием вторичного применения удачно используют на стройках, где с первого дня работ необходимы надежные и прочные подъездные пути. Бывшие в употреблении плиты не так хороши, как новые, но они вполне годятся для создания временных дорог.

Одно из достоинств дорожных изделий – возможность быстрой укладки без длительной подготовки. Демонтировать отслужившее дорожное покрытие можно так же быстро и легко. С помощью спецтехники изделия собирают и перевозят на новое место, где из них в течение короткого срока создают новую дорогу, стоянку и подъездной путь.

Единственный недостаток дорожных плит касается особенностей монтажа. При укладке возникают швы, которые со временем увеличиваются и могут послужить причиной нарушения дорожного покрытия. Проще говоря, на дороге появляются ямы. Этого можно избежать, если следить за состоянием транспортных путей и своевременно заделывать образовавшиеся щели бетонным раствором.

Возникает вопрос: могут ли дорожные железобетонные изделия стать материалом для устройства дорог на загородном участке? Оказывается, это достаточно распространенная практика, причем дорожные плиты используют как для временных подъездных путей, так и для проектного облагораживания дачного участка. Рассмотрим подробнее один из вариантов устройства дорожки на дачной территории.

Строительство садовой дорожки: подробная инструкция

Если на загородном участке необходимо быстро проложить удобную дорожку, например, для подъезда к септику или скважине, часто прибегают именно к укладке дорожных плит. Их применяют в качестве временного покрытия, но порой сооружение оказывается настолько функциональным и эстетически привлекательным, что превращается в постоянную дорогу, не подлежащую замене. Прочная, гладкая поверхность, не имеющая скоплений воды после дождя, – отличный вариант для проезда на автомобиле или пешего передвижения.

Планируем направление и размеры

Связывая дачные объекты при помощи транспортных путей, выбираем их направление и форму. Иногда они бывают геометрически прямыми, но далеко не каждая территория подходит для таких экспериментов. Чаще дорожки имеют плавные повороты и небольшие отклонения от прямой. Если покрытие рассчитано на проезд транспорта, то резких поворотов лучше избегать.

Ширина напрямую зависит от назначения дороги: оптимальное автомобильное покрытие – 2,3-2,5 м, тогда как для пешеходной тропы достаточно 0,8-1 м – ширины, которая комфортна для прогулки вдвоем. Садовые тропки могут быть еще уже – до 0,5 м.

Выбираем плиты

Казалось бы, из чего выбирать, если дорожная плита – это железобетонное плоское изделие прямоугольной формы и неприглядного серого цвета? Оказывается, это далеко не так. Предприятия, занимающиеся изготовлением железобетонной продукции, предлагают такое разнообразие форм и размеров, что невольно теряешься в богатом ассортименте. Маленькие и большие изделия треугольной, квадратной, ромбовидной и даже круглой формы подходят для создания дорожек самого необычного дизайна.

Для обеспечения передвижения по дачному участку хороши плиты с фактурной поверхностью рифленого типа. Даже в дождливую погоду они являются безопасными для ходьбы, так как абсолютно не скользят.

Хорошо смотрятся в природном окружении фигурные изделия с наполнителем, имитирующим мозаичные орнаменты и узоры. Поверхность некоторых из них напоминает кирпичную или плиточную кладку.

Идея! Один из интересных вариантов – строительство дорожки из колотых плит. Куски разбитого изделия укладывают в произвольном порядке, но ограничивают бордюром из кирпича или камня. Между фрагментами остаются большие зазоры, которые заполняют галькой, щебнем или просто утрамбованным песком. Если их засыпать плодородным грунтом, а затем засеять газонной травой или мелкими многолетними цветами, получится очень живописная, романтическая тропка.

Готовим основание под укладку

Если плиты уложить прямо на грунт, не будет стабильности и надежности. Чтобы дорожка или площадка обрела аккуратный, ухоженный вид и функционировала не один десяток лет, необходимо устроить специально подготовленную траншею.

Обозначаем границы рабочей площади и срезаем дерн. Затем по «руслу» дорожки вырываем неглубокую траншею, глубина которой определяется составом почвы. Обычно достаточно 20-30 см, но глинистый грунт требует более серьезной подготовки, поэтому глубина увеличивается до полуметра.

Чтобы предотвратить атаку сорняков и вымывание песчаной смеси во время дождей, дно траншеи покроем геотекстилем. Следующий слой – щебень: для пешеходной дорожки достаточно 5-7 см, для автодороги или стоянки – 10-12 см. Сверху засыпаем песком, примерно 10-сантиметровым слоем. Более надежной является засыпка в два приема (по 5 см). Каждый раз песок необходимо старательно утрамбовать, попутно смачивая его водой.

Внимание! При выборе материала откажитесь от речного песка – он более легкий и содержит много пыли. Оптимальным вариантом будет карьерная разновидность.

Для утрамбовки лучше использовать виброплиту, в крайнем случае, самодельный инструмент из небольшого бревна с ручкой в виде перекладины. В процессе уплотнения песчаной подушки выравниваем ее поверхность, пользуясь уровнем. Создавая идеально гладкое основание, не забываем про уклон для стока дождевых вод. По краям автомобильного въезда можно проложить сливные канализационные лотки.

Выполняем укладку плит

Монтаж дорожных плит можно выполнять тремя разными способами:

• Сухая укладка – подгонка изделий почти вплотную друг к другу с дальнейшей засыпкой швов увлажненным песком.
• Мокрая укладка – использование цементного раствора, который соединяет изделия с песчано-гравийной подушкой.
• Монтаж плит на основание, покрытое сухой смесью песка и цемента. После финишного обильного увлажнения цемент «схватывается», закрепляя изделия на песчано-гравийном основании.

Выбираем последовательное расположение плит. Натянутый вдоль края траншеи строительный шнур поможет уложить изделия более ровно. Сначала раскладываем первый ряд целиком. Затем поочередно поднимаем каждую плиту и наносим на песчаное основание под ними цементный раствор. Плотно прижимаем плиты, используя доску. Чтобы расстояния между элементами были одинаковыми, между ними вставляем деревянные доски толщиной 8-10 мм. Таким образом, раскладываем плиты по всей длине дороги.

Промежуток может быть и больше – в дальнейшем заполняем его мелкими камнями, песком, галькой, щебнем и заливаем раствором, на застывание которого уходит как минимум двое суток. Если зазоры засыпаем обычным грунтом, то можно сразу произвести посев семян трав или цветов.

Внимание! Плиты для стоянки или въезда рекомендуют соединять, сваривая монтажные петли между собой (с использованием стальной арматуры). Для заливки промежутков применяют монолитный бетон, а поверхность покрывают асфальтом.

Как видите, даже из железобетонных изделий может получиться удобная, функциональная, привлекательная садовая дорожка — настоящее украшение дачного участка.

 Комментарии

Знакомство с узлами перекрытий

Узел опирания плиты перекрытия на кирпичную стену представляет собой не что иное, как стык двух плоскостей: вертикальной и горизонтальной. Многие частные застройщики по-разному обыгрывают этот момент, но не всегда это получается правильно, а уж тем более надежно.

Поэтому, чтобы избежать неблагоприятных последствий, связанных с дорогостоящим ремонтом, необходимо подготовиться заранее.

Типы используемых материалов для перекрытий

Сами собой эти перекрытия изготавливают из железобетонных плит, самых надежных из имеющихся материалов.

Вот только есть некоторые отличия в производственном процессе, это связано с типом структуры:

• Ячеистобетонная.
• Сборно-монолитная – наиболее популярная из всех представленных.
• Изготовленная на основе тяжелых бетонов. Данный тип относится ко многим материалам, так как примеси тяжелых бетонов присутствуют в различных изделиях.
• Многопустотная.

Данный тип плит относится к многопустотным и сборным одновременно

Все вышеописанные перекрытия кирпичных зданий используются в определенных условиях, зависят от плана сооружения, осуществляемой нагрузки и габаритов пролета.

Следует разделить их на две категории:

• Межэтажные перекрытия в кирпичном доме – используются для многоуровневых домов. Они монтируются в несущую стену на специальную подкладку, обеспечивающую надежную фиксацию изделия. При этом очень важна глубина, с которой перекрытие ляжет на стену.
• Чердачный тип не испытывает столь высоких нагрузок, поэтому монтируется в стену без подкладки.

К сведению! Если вы решили возводить многоэтажный кирпичный дом своими руками, стоит отдать свое предпочтение перекрытию из сборных железобетонных плит. Они обладают не только повышенной прочностью, но и огромной несущей способностью, а также, если так можно говорить, доступным монтажом.

Сборные железобетонные плиты, используемые при строительстве кирпичного дома

Еще одна особенность перекрытия в жилом доме – его способность изолировать помещение от посторонних звуков и беречь тепло. В данном случае требуется не только использование теплоизолирующих материалов с чердачной стороны перекрытия, но и утепление стыка стен с потолком. Конечно, если потери тепла через кровлю существуют (см.также статью Делаем деревянные перекрытия в кирпичном доме сами).

На фото – утепление пустотелой плиты при помощи минеральной ваты и влагозащитной пленки на этапе строительства дома

цена вопроса, характеристики, инструкция по работе, советы

С первого взгляда укладка плит перекрытия на фундамент может показаться достаточно сложным процессом. На самом деле, вполне возможно разобраться с этим делом собственноручно, не прибегая к услугам строителей. Для этого, помимо материалов и инструментов, потребуются несколько помощников и небольшой кран.

Как сократить расходы

Есть способ сэкономить при доставке и разгрузке плит. Для этого нужно заранее распланировать, как именно и куда будут выгружаться материалы. Также нужно определиться, откуда будет начинаться монтаж. Это потребуется для того, чтобы нужная плита внезапно не оказалось снизу стопки. Все это позволит не перекладывать плиты с места на место, а, следовательно, сэкономить на времени аренды подъемного крана.

Кроме того, можно сократить расходы, если начать работы в день получения материала и сразу с машины укладывать привезенные плиты. Для этого необходимо, чтобы кран был уже на месте заранее.

Что потребуется

Укладка плит перекрытия спецтехникой

• плиты – размеры и количество зависят от параметров строящейся конструкции;
• грузоподъемный кран;
• нивелир;
• строительная рулетка и мел, чтобы делать разметки;
• цементно-песчаный раствор для укладки – лучше приготовить заранее, чтобы не суетиться;
• раствор цемента или бетона для заделки швов и пустот;
• кирпич или шлакоблоки для закладки пустот;
• пенопласт для утепления;
• арматура – если предусмотрен армопояс.

О видах плит

Железобетонные плиты делятся на монолитные и пустотные. Есть еще ребристые, но они имеют специфическое назначение – применяются там, где нужно выдерживать экстремально высокую нагрузку. Монолитные имеют повышенную жесткость, но, в целом, дороже, обладают низкой шумоизоляцией и монтажные работы с ними обходятся недешево.

Поэтому наиболее часто используются пустотные плиты. Они имеют стоимость ниже других, обладают хорошей шумоизоляцией, монтажные работы с ними можно провести достаточно быстро и недорого. Кроме того, пустотные плиты производят только на заводах, что обеспечивает их надежность.

Выравнивание фундамента перед началом работ

Необходимо сначала подготовить фундамент, его поверхность должна быть тщательно выровнена. Сначала находятся наиболее высокие и низкие места, после чего, исходя из различий перехода, выбирается способ, которым будет проводиться выравнивание.

• С малым различием не более 5 см используют стяжку из песка и цемента и армирование при помощи специальной сетки.
• Когда разница перепада значительная, то поверхность можно выровнять, используя доливание пояса из бетона или при помощи кирпича.
• Если выполняется укладка плит перекрытия на блоки фундамента, применяется опояска из железобетона – составной или монолитный.

Стоит помнить, что лучше возводить фундамент предельно точно, так как это позволит избежать сложностей с работами по выравниванию. Для удобства лучше сделать на фундаменте разметку – отметить края положения плит, чтобы не ошибиться при монтаже, так как все должно быть точно. Опирание плиты зависит от состава материала, из которого сделан фундамент, и пояса для выравнивания. Опираться плиты должны на две или три стороны. Для стен из кирпича глубина не должна составлять меньше 12,5 см, для железобетона – не меньше 6 см. Размеры у плит заводские, стандартные.

Раствор для укладывания

Производится укладка плит перекрытия на фундамент с помощью раствора из цемента, во время его приготовления необходимо учесть несколько моментов:

Конструкция плиты перекрытия

1. Необходимо хорошо просеять песок для раствора, потому что даже небольшой камушек грозит созданием перекоса конструкции.
2. Раствор нужно делать средней густоты.
3. Слой раствора на поверхности не должен превышать 20 мм.
4. Задача раствора состоит в равномерном распределении нагрузки, идущей от плит.

Монтажные работы

После окончания подготовительных работ следует переходить непосредственно к монтажу. Так как это достаточно ответственное дело, необходимо точно следовать предписаниям снип (строительные нормы и правила). Монтажные работы нужно проводить с помощью подходящего по грузоподъемности крана. Перед тем, как начинать монтаж, важно не забыть заделать в плитах заводские пустоты.

Сама технология укладки плит перекрытия заключается в следующем.

• Для начала – закрепить плиту и поднять краном.
• Затем плита помещается примерно в 10-15 см над поверхностью, на которой она будет располагаться. Снизу должна находиться гладкая сторона.
• Затем следует точно направить плиту и уложить ее на фундамент. После чего проверяется ровность ее укладки с помощью нивелира. Окончательное положение можно отрегулировать с помощью ломиков в течение 5-10 минут.

  Особенности укладки плит перекрытия

• Если плита поднялась выше уровня, ее усаживают, ударами молотка по подкладке из дерева. Если это не подойдет, то можно попробовать приподнять плиту, убавить или добавить крепящего раствора и снова положить плиту.
• Класть плиты нужно вплотную.
• Для надежности всей конструкции плиты с помощью кольцевых анкеров крепятся к опоре. Применяется также арматурная связка плит.

Стоит помнить, что чем дольше идет процесс – тем больше придется отдать денег за аренду крана, поэтому, имеет смысл действовать оперативно. Однако не нужно слишком торопиться, чтобы не сделать ошибок.

При случае проблем с размерами

В процессе может возникнуть необходимость укоротить плиту. Делается это при помощи болгарки, лома и молотка. Плита помещается на подкладку, на место разреза наносится разметка, по которой делается разрез верхней части болгаркой. Затем нужно молотком простучать плиту, чтобы разрубить ее. Между частями просунуть лом и пробить низ плиты. После чего арматуру снизу разрезать болгаркой.

Есть и другой способ, не требующий резки – оставление зазоров по бокам. Для этого крайние плиты кладутся с опиранием на две стороны, а отступ от третьей составляет 25 см. Остальные плиты кладутся вплотную, без щелей. Пустоты заделываются после укладки.

Укладка плиты перекрытия на фундамент

Устранение пустот и швов

Когда монтажные работы закончены, наступает этап заделывания швов. Этот процесс следует выполнять особо внимательно, так как щели грозят промерзанием и потерей тепла. Швы можно заделать раствором цемента или смесью бетона, если ширина швов достаточно большая. Часто стыки утепляют пенопластом.

Проводить эту работу надо сразу после укладки плит, иначе швы забиваются мелким мусором, который трудно убрать. Это может ухудшить изоляцию стыков. Для того чтобы устранить пустоты, их можно забетонировать, установив предварительно опалубку. Также можно заложить пустые места кирпичом или блоками.

Укрепление при помощи армопояса

Часто правила укладки плит перекрытия предписывают еще и создание армопояса. Эта часть сооружения способствует устойчивости и предотвращает трещины. Железобетонный армопояс создается по периметру, вокруг располагающихся плит. Делается это так: крепится опалубка, выкладывается арматура, производится бетонная заливка.

Однако если армопояс не нужен, периметр можно просто обложить кирпичом и утеплить, используя пенопласт для прокладки между кирпичами и плитами. Сверху кирпича устанавливается армирующая сетка, после чего заливается закрепляющий слой раствора цемента. Подобное перекрытие считают очень долговременным и устойчивым, в отличие от сооружений из дерева, оно почти не подвергается разрушительным воздействиям, а значит, конструкция прослужит гораздо дольше.

Краткие итоги и советы

Правильная укладка плит перекрытия позволит получить устойчивую и долговечную основу для здания, при этом есть моменты, которые следует помнить, чтобы все прошло удачно.

1. Плиты надо заказывать заранее, так как это достаточно ходовой товар и его не делают на склад. Месяц – оптимальный срок на изготовление материала.
2. Есть правила по транспортировке и хранению плит, которые требуется соблюдать. Обязательным является наличие подложки и прокладок. Все это делается во избежание повреждений плит.
3. Важно качество закрепительного раствора, он не должен быть слишком густым и содержать посторонние предметы.
4. Для сокращения расходов лучше провести укладку сразу после получения материала, к этому моменту подъемный кран также должен быть уже на месте. Либо как следует спланировать разгрузку материала.
5. Важно не забыть заделать пустоты.
6. Все работы выполнять согласно требованиям техники безопасности, с особой внимательностью и соблюдая технологию укладки.

Железобетонная фундаментная плита плоская, устройство, бетонирование, бетонная подготовка

При строительстве городской и загородной недвижимости, в процессе создания фундамента здания довольно часто используются плиты, которые изготавливаются из таких прочных материалов, как бетон и железобетон. Такие монолитные плиты используются для того, чтобы создавать ленточные фундаменты различных зданий и сооружений. Нужно отметить, что максимальная ширина нагружаемой поверхности составляет шестнадцать сантиметров.

Для изготовления железобетонных плит используется специальный тяжёлый бетон разных марок. В зависимости от того, какой режим эксплуатации постройки, а также особенности климата в районе строительства, выбирается данный материал по таким параметрам, как водонепроницаемость и морозостойкость.

Бетонные фундаментные плиты должны находиться в соответствии с требованиями ГОСТа. Данные плиты армируются такими материалами, как стержневая арматурная сталь и арматурная проволока, которая имеет периодический профиль.

Бетонирование фундаментной плиты

Бетонирование фундаментной плиты является важной операцией, без которой невозможно обеспечить необходимую прочность конструкции основания того или иного здания. Данная операция выполняется, как правило, несколькими строителями с использованием специальной техники и оборудования.

Перед тем, как осуществлять бетонирование фундаментной плиты, необходимо выполнить целый ряд предварительных операций:

• возвести нужные временные сооружения;
• выполнить комплекс противопожарных мероприятий;
• обеспечить строительную площадку необходимыми материалами, инструментами, техникой и т.п.;
• осуществить прочие операции вспомогательного характера.

При бетонировании выполняются действия в определённой последовательности:

• доставка раствора на строительную площадку;
• выгрузка данного строительного материала на арматуру на специальные деревянные лотки;
• укладка посредством использования глубинного вибратора;
• уплотнение бетонной массы и её разравнивание.

Для доставки раствора на строительную площадку используются специальные машины-миксеры. Когда осуществляется бетонирование фундаментной плиты, нужно принимать во внимание одно обстоятельство: головка вибратора на арматуре должна быть уложена таким образом, чтобы не образовывались полости (её нужно размещать в пространстве, которое находится между стержнями).

Нужно отметить, что в условиях холода раствор схватываться не будет, что сведёт все работы к отрицательному результату. В том случае, если данные строительные работы проводятся в условиях низкой температуры (ниже четырёх градусов по Цельсию), возникает необходимость в устройстве над железобетонной фундаментной плитой палатки из полиэтилена, который натягивается на специально созданный деревянный каркас. Внутри данной палатки нужно установить электрическую тепловую пушку для поддержания определённой температуры воздуха до того момента, как у бетона будет необходимый уровень прочности (обычно для этого необходимо потратить два дня).

Устройство железобетонных плоских фундаментных плит

Железобетонные плиты фундаментные плоские имеют высокие технические параметры, поскольку в их производстве используется качественный бетон, марка которого не может быть ниже М200. Такой стройматериал отличается хорошей схватываемостью, а также обеспечивает высокий уровень надёжности каждой строительной конструкции, в которой он используется.

Когда выбирается конструкция железобетонной фундаментной плиты, принимаются во внимание целый ряд параметров:

• конструктивная схема здания или сооружения;
• величина и характер распределения различных нагрузок;
• несущая способность основания, а также стойкость его к деформациям;
• прочие параметры.

Бетонная подготовка под фундаментную плиту

Бетонную подготовку под фундаментную плиту осуществляют в следующих случаях:

• чтобы обеспечить проектное положение арматуры и выдержать необходимый уровень защитного слоя;
• чтобы в дальнейшем времени обустроить горизонтальную гидроизоляцию.

Бетонная подготовка даёт возможность решить целый ряд задач, среди которых можно выделить следующие:

• увеличить сопротивление подсосу влаги (капиллярному) на нижнюю рабочую арматуру и бетон защитного слоя;
• обеспечить проектное положение той арматуры, которая находится в рабочей нижней зоне;
• обустроить противонапорную гидроизоляцию.

В том случае, если не проводить бетонную подготовку под фундаментную плиту, то все непрочные материалы конструкции фундамента практически будут рваться по швам. Это относится к рулонным и пупырчатым материалам, которые применяют в ходе создания фундаментов зданий и сооружений.

При проведении работ по бетонной подготовке в зимних условиях нужно иметь в виду, что температура воздуха не должна быть при этом ниже пятнадцати градусов по Цельсию. При низких температурах воздуха в раствор нужно внести определённые добавки, которые препятствуют его замораживанию.

О компании

Строительная компания «Проект» осуществляет укладку плоских железобетонных фундаментных плит для строительства различных зданий на территории Москвы и Подмосковья. В процессе работ мы используем современную технику и оборудование, а также привлекаем квалифицированных и опытных работников. Нужно отметить, что стоимость работ является сравнительно невысокой, что может быть привлекательно для многих потенциальных заказчиков, которые желают получить для своего здания прочный и надёжный железобетонный фундамент на долгие годы и десятилетия.

В случае, если вы воспользуетесь услугами нашей компании, то через, сравнительно, короткое время наши специалисты построят качественный фундамент из железобетонных плит, который будет использоваться на протяжении длительного времени. Кроме того данный фундамент будет являться залогом прочности и надёжности самого здания, которое возводится.

Садовые дорожки из бетонных плит своими руками: инструкция с фото

В настоящее время подавляющее число строительных проектов по возведению малоэтажной недвижимости, многоэтажных зданий промышленного и гражданского назначения включают в себя применение перекрытий. При этом плиты перекрытия выступают в качестве одного из элементов надежности и прочности зданий, от технологии монтажа которых зависит прочность строения и его долговечность.

Разновидности дорожных бетонных плит

По качеству и способности выдерживать нагрузку изделия делятся на: автомагистральные, аэродромные, для обустройства городских дорог.

По назначению:

1) Элементы из тяжелых бетонов с ненапряженной арматурой. Обычно из них сооружают временные дороги, разного типа подъездные пути. После демонтажа появляется возможность повторного применения, так как они полностью сохраняют свои характеристики и могут служить дальше.

2) Предварительно напряженные железобетонные плиты служат для создания постоянных магистральных и дорогих дорожных полотен. Трассы с данным типом покрытия могут выдерживать большие нагрузки трафика обычного транспорта, а также техники с большим весом. Нагрузки выдерживают Н-30 и Н-10.

По форме дорожные бетонные конструкции могут быть прямоугольными (с одним или двумя смещенными бортами), шестиугольными и в форме трапеции. Согласно ГОСТу 219224.0-84, дорожные бетонные плиты заводского изготовления производят из бетона марки М400 и выше, с плотностью смеси в диапазоне от 2200 до 2500 кг/м2.

В качестве связующего вещества выступает высокоплотный портландцемент, наполнителя – щебень, армировки – стальные пруты класса А-I (напрягаемые), А- III (ненапрягаемые). Также могут добавлять воздухововлекающие компоненты, пластификаторы, специальные примеси. Конструкция напряженных предварительно изделий предполагает использование арматурных прутьев из горячекатанной или упрочненной термомеханически стали.

Маркировка изделий обязательно включает информацию про форму, тип, размеры, расчетную нагрузку, класс ненапряженной либо напряженной арматуры.

Как класть плиты перекрытия на фундамент – подготовка фундаментной основы

Следует тщательно подготовить фундамент под плиты перекрытия. Эффективная работа сборного перекрытия обеспечивается только на спланированной поверхности фундаментного основания. Именно поэтому до монтажа панелей следует проконтролировать горизонтальность фундамента. Для выполнения поставленной задачи, используется нивелир лазерной конструкции или оптический вариант указанного устройства.

Выполняйте подготовку фундаментной основы по следующему алгоритму:

1. Измерьте величину высотных перепадов фундамента, используя нивелир. На основании замеров определите метод выравнивания.
2. При колебаниях высоты до 50 мм спланируйте поверхность стяжкой на основе цемента и песка, уложите сетку для армирования.
3. При отклонениях от горизонтальности более 50 мм, уложите дополнительный ряд кирпичной кладки или залейте пояс усиления из бетона.

Для фундаментных оснований, изготовленных из железобетонных блоков, следует установить по периметру армопояс монолитного или составного типа. Контроль горизонтальности фундамента в процессе изготовления позволяет избежать дополнительных затрат по его выравниванию, что ускоряет укладку плит.

Под плиты перекрытия следует тщательно подготовить фундамент

Для чего нужны

Дорожные бетонные плиты существенно упрощают процесс укладки железобетонной дороги. Благодаря их использованию полотно можно обустроить в любой местности, постелив в качестве верхнего покровного слоя асфальт, защищающий от воздействия внешних негативных факторов, значительно продлевающий срок службы.

При условии сохранения качественных характеристик железобетонные элементы можно использовать повторно, существенно сэкономив. Применять бетонные плиты можно в условиях эксплуатации как при низких, так и при высоких температурах. Изделия ускоряют процесс монтажа, не требуют подготовки сложных оснований, создают эстетически привлекательный вид покрытия.

Немаловажным преимуществом использования бетонных конструкций данного типа в обустройстве полотна является отсутствие необходимости разрабатывать грунт, проводить сопутствующие работы, что соответствующим образом сказывается на скорости и стоимости прокладки полотна. Дорожные плиты прочные, стойкие, сразу после укладки по ним могут передвигаться транспортные средства.

Крепление плит друг к другу и основанию дома

Завершив монтаж плит перекрытия на фундамент, необходимо обеспечить их надежную фиксацию.

Крепление элементов осуществляется следующим образом:

• путем установки стальных связей между плитами перекрытия. Крепление, повышающее прочность конструкции, выполняется за строповочные проушины;
• с помощью анкерного крепления, фиксирующего плиту к поверхности фундамента. Это значительно повышает устойчивость сборного перекрытия.

Надежность сборного перекрытия зависит от правильно выполненного крепления элементов.

От правильно выполненного крепления элементов зависит надежность сборного перекрытия

Конструкция

Железобетонная плита – это плоское изделие соответствующей формы (толщина плиты в мм составляет 140-240), сделанное из бетона с добавлением ненапряженной или напряженной арматуры. С целью облегчения процесса монтажа часто изделия производят с металлическими петлями, залитыми в плоскости конструкции и не выступающими на поверхность полотна дороги.

Дорожные плиты изготавливают из бетона, который связывает арматуру и защищает ее от механических, атмосферных воздействий, других разрушающих факторов. Используют бетон плотностью 2.2-2.5 тн/м3 с показателем морозостойкости как минимум 150 циклов.

Для предварительно напряженных каркасов подбирают стальные стержни марок АТ-4, АТ-5, А-5. Ненапряженные конструкции изготавливают с использованием прутьев А-3, А-3С, А-1, проволоки ВР-1 сечением 6-8 миллиметров. Усиливают арматурой длиной 6 метров или меньше, в соответствии с характеристиками изделия. После производства складывают на складе на прочное ровное основание, разделяя перпендикулярно деревянными опорами, горизонтально перемежая деревянными прокладками.

Маркируют в соответствием с нормами: указываются все характеристики, а также длина, ширина, толщина в сантиметрах и метрах (ширина или длина плиты в мм не считаются, обычно миллиметры актуальны лишь для определения толщины).

Глубина заведения на стены

Все перекрытия, независимо от способа монтажа, можно укладывать на фундамент или несущие стены из кирпича, ж/б панелей, газобетона или пеноблоков.

Глубина опиранияэто расстояние, на которое плита ложится на несущий элемент.

Важно знать, на сколько можно опирать пустотное железобетонное изделие. Эта глубина зависит от материала, из которого возведены несущие конструкции:

• кирпичные – от 9 до 12 см;
• панельные – от 5 до 9 см;
• газобетонные или пеноблочные – от 12 до 25 см.

Несоблюдение рекомендованной глубины укладки, чревато разрушением стен, из-за неправильно распределенных нагрузок. Недостаточная глубина приводит к раскрашиванию внутреннего слоя кладки и штукатурки, или к растрескиванию панелей. Излишнее расстояние, занятое под опору, приведет к разрушению внешней части стены.

Схема правильного и неправильного узла опирания на кирпичную стену:

Важно!

Чрезмерная глубина опирания на несущую стену создает мосты холода и неправильное распределение нагрузок, что, соответственно, приводит к большим теплопотерям и ведет к постепенному разрушению здания.

Выдержка из СНИП

СП «Крупнопанельные конструктивные системы. Правила проектирования»

4. 3.17 Глубину опирания сборных плит сплошного сечения на бетонные и железобетонные стены в зависимости от характера их опирания принимают не менее:

• 40 мм ― при опирании по контуру, а также двум длинным и одной короткой сторонам;
• 50 мм ― по двум сторонам и пролете 4,2 м и менее, а также по двум коротким и одной длинной сторонам;
• 70 мм ― по двум сторонам и пролете более 4,2 м.

Опирание многопустотных плит безопалубочного формования на стеновые панели производится по двум сторонам, то есть по балочной схеме с глубиной опирания не менее 80 мм для плит высотой 220 мм и менее, и не менее 100 мм для плит высотой более 220 мм.

Во всех случаях максимальная глубина опирания многопустотных плит безопалубочного формования принимается не более 150 мм.

Опирание по трем и более сторонам многопустотных плит безопалубочного формования (заведение продольной стороны плит в стены) не допускается.

Классификация

Плиты отличаются по форме, нагрузкам, сфере использования, шероховатости, грузоподъемности.

Маркировка по форме:

• П – прямоугольные (самые часто используемые)
• ПТ – трапеция
• ПШ – шестиугольные элементы
• ПБ и ПББ – прямоугольные с 1-2 совмещенными бортами
• ПШП, ПШД, ППШ, ППШ – разные конфигурации шестиугольных дорожных плит

Первая цифра в маркировке говорит о том, можно ли использовать бетонную конструкцию повторно: 1 – для постоянной эксплуатации, 2 – для прокладки временных дорог. Б/у могут быть первого и второго сортов. Первый сорт – изделия с хорошей геометрией, лежали на парковочных площадках, под строительными вагончиками и т.д. Второй сорт – изделия сильно изношенные, с трещинами и сколами, бывшие неоднократно в использовании с большими нагрузками.

Классификация по технологическим свойствам:

• 1П – неармированные конструкции для укладки полотен дороги.
• ПД и 2П – без арматуры, которые выбирают для создания тротуаров, пешеходных зон, дорог временного назначения. Не выдерживают серьезных транспортных нагрузок и больших морозов.
• ПДП – наиболее распространенные железобетонные изделия с универсальными характеристиками, с ненапряженной арматурой, чаще всего используются для обустройства постоянных путей с не очень большим трафиком. Могут после демонтажа укладываться вновь.
• ПДН – изделия с предварительно напряженной арматурой, подходят для эксплуатации в сложных условиях: при большом минусе, весе.
• ПАГ – очень прочные плиты весом 4-5 тонн, предназначенные для монтажа полотен для крупногабаритных автомобилей, гусеничной техники, взлетных полос аэродромов.

Технология изготовления

Процесс производства плит и их использования в строительстве строго регламентированы, что объясняется необходимостью точно соблюдать нормативы и придерживаться установленных показателей.

Основные этапы производства:

• Подготовка форм, очистка всех емкостей от остатков раствора, смазка специальным веществом, уменьшающим адгезию бетона с металлом емкости и упрощающим извлечение готового изделия.
• Армирование конструкции металлическими сетками, которые фиксируются на специальных элементах для натягивания металлических прутьев в емкости, позволяющих установить расстояние между частями каркаса и выполнить достаточный слой бетонного покрытия.
• Приготовление раствора из щебня, песка, цемента, воды. Если нужно увеличить жесткость плиты и уменьшить расход цемента, в раствор вводят пластификаторы.
• Равномерное распределение раствора в емкости, уплотнение на вибростоле.
• Термическая обработка – емкости отправляют в специальную камеру, в которой они прогреваются и обрабатываются температурой.
• Извлечение изделий путем демонтажа конструкции.
• Проверка на предмет нужных характеристик, маркировка.
• Отгрузка готовых изделий на склад, укладка осуществляется штабелями.

Дорожные плиты изготавливают двумя способами:

1) Агрегатно-поточный метод – можно создавать сразу несколько видов изделий, для их перемещения привлекают подъемный механизм, сушат в специальных термических камерах.

2) Стендовый – для маленьких производств. Изготавливают посредством перемещения между стендами механизма, само же изделие недвижимо.

В производстве ЖБИ плит используют такие агрегаты: подъемные механизмы, пропарочная камера, смесители для раствора, домкраты для натяжки стальных стержней при напрягаемой арматуре, емкости из металла, вибростол.

Плиты ПДН

Самая востребованная в дорожном строительстве и универсальная марка изделия – прямоугольная ПДН (плита дорожная напряженная). Ее размеры составляют: длина 6 метров, ширина 2, толщина 14-18 сантиметров. Данный тип плит способен выдерживать испытания суровым климатом, сложным грунтом, неблагоприятными гидрологическими условиями.

Сборка покрытия подразумевает сварку элементов между собой благодаря наличию в их продольных гранях специальных скоб. Эти же скобы нужны для подъема плит краном. В торцевой части плиты находятся стыковочные пластины, которые вместе со скобами создают единый арматурный узел.

Плиты с рабочей поверхностью типа «вверх» чуть шероховатые за счет обработки брезентовой лентой, щеткой с щетиной из капрона, специальной накатки. Те, что с рабочей стороной «вниз», выполняются с рифлением глубиной минимум 1 миллиметров.

Также популярны аналогичные плиты с напряженной арматурой, которые маркируются, соответственно, ПДП. Они обеспечивают прекрасную адгезию с колесами транспорта (из-за рифления), стойки к морозу, водонепроницаемы, выдерживают нагрузки до 30 тонн.

Укладка плит на фундамент при возведении дома

Установка плит перекрытия на фундамент осуществляется после контроля его горизонтальности.

После контроля горизонтальности осуществляется установка плит перекрытия на фундамент

Следует спланировать поверхность цементным раствором, и после его застывания выполнять дальнейшие работы в указанной последовательности:

1. Уложить раствор цемента на торец фундамента слоем 20-25 мм.
2. Застропить панель перекрытия и переместить краном к месту монтажа.
3. Подкорректировать положение плиты с помощью монтажного лома.
4. Проверить величину площади контакта и опустить панель.

При выполнении монтажных работ следует обратить внимание на плотность прилегания плит.

О технологии укладки дорожных плит

Железобетонные дорожные плиты широко применяются как в проведении масштабных работ по дорожному строительству, так и в частной застройке: при мощении садовых дорожек, сооружении дорожек, идущих вдоль проезда.

Основание готовят в соответствии с назначением дороги, учитывая длительность ее эксплуатации. Для временных полотен, площадок и проездов готовят и трамбуют подушку из песка, укладывают без бордюрного камня.

Укладка основания для дорог постоянного пользования предполагает выполнение таких слоев: щебень для дренажа, настил из нетканого геотекстиля, плотная подушка из песка. Бордюрный камень устанавливается обязательно с зазорами в 6 сантиметров через каждые 10 метров для слива дождевой воды.

Сначала снимают верхний слой грунта по ширине будущего полотна глубиной до 30 сантиметров. Потом насыпают в углубление слой дренажа, трамбуют, покрывают геотекстилем, засыпают песок слоем толщиной до 15 сантиметров, уплотняют. Далее осуществляется укладка дорожной плиты, заделываются монтажные пазы с петлями мелкозернистым бетоном или цементным раствором. Крайними элементами покрытия должны выступать ПББ или ПБ с совмещенными бортовыми выступами, которые примыкают к бордюрному камню.

Чтобы улучшить качество покрытия, в качестве верхнего покровного слоя применяют укатку асфальтом либо устилают строительной смесью бетона.

Укладка

Для проведения монтажных работ по укладке необходима бригада в составе трех рабочих монтажников. В обязанности двоих входят задачи строповки и правильной укладки плит, третий обеспечивает их соединение и корректировку при опускании. Большая часть железобетонных изделий предназначена для монтажа посредством применения шарнирной технологии. Ее суть заключается в том, чтобы опирание производилось исключительно с коротких торцов. При этом под плиту укладывается раствор толщиной не менее 20 мм в густой консистенции, а крановщик обеспечивает натяжение тросов, позволяющее производить корректировку положения при помощи лома. Обычные плиты готовы длительно выдерживать вертикальные нагрузки. Работая на поперечный изгиб, в конструкции плиты предусмотрено армирование в нижней части изделия. Значение глубины напуска для устойчивого положения может варьироваться в среднем от 70 мм до 120 мм. Минимальная величина опирания плит марки ПК и ПБ на стену зависит от длины перекрытия, насчитывая:

• 70 мм для железобетонных перекрытий с длиной до 4-х метров;
• 90 мм для ЖБИ с длиной свыше 4-х метров.

В ряде случаев напуск может достигать 250 мм, обеспечивая жесткую фиксацию к опорной конструкции. При подсчете дистанции между стенами в расчет берет длина плиты за вычетом 240 мм, что обеспечивает 120 мм опирания с каждой стороны, которые гарантируют надежный монтаж даже при наличии небольших отклонений при установке изделий.

Для изделий марки ПТ величина минимально необходимого опирания согласно технической документации составляет 80 мм. При этом точки опоры должны быть выставлены по всем четырем сторонам изделия.

В том случае, если глубина опирания оказывается недостаточной, с течением времени могут проявляться дефекты конструкции в виде появления трещин в стене или на плите перекрытия, которые впоследствии могут повлечь за собой их полной разрушение.

При кладке кирпича оптимальной толщиной для стен считается значение 380 мм. Данный параметр также формируется исходя из нагрузки, которая реализуется плитами перекрытия с двух сторон на длине 240 мм. Еще 140 мм пространства стены необходимо, чтобы соорудить стандартный канал вентиляции. Таким образом, стены позволяют производить монтаж следующих этажей с комфортной установкой перекрытий.

Если размеры возводимого здания по ширине не соответствуют размерам ширины плит, наилучшим решением будет сведение промежутков в один общий зазор, который перекрывается за счет применения монолитной технологии. Порой, без монолитных участков в перекрытиях обойтись сложно или, попросту невозможно. Даже в тех случаях, когда проекты предусматривают все необходимые размеры плит и соотношения габаритов меду стенами, может появиться необходимость монтажа дополнительных вентиляционных каналов и прочих систем, корректирующих размеры. При этом производится усиление – армирование, для которого задействуются изогнутые сетки. Преимущественно для перекрытий монолитного типа используют бетон марки не ниже чем В25.

Применение ж/б плит в частном строительстве

Довольно часто плиты используют для обустройства приусадебной территории, в индивидуальном строительстве – делают из них тротуары, садовые дорожки, подъезды к домам и гаражам. Чаще всего выбирают плиты длиной до 6 метров, способные выдерживать нагрузки до 10 тонн – это ПНД 6000х2000х140, 2П60.1.8-10, 2П30.18-10. Чтобы покрытие было долговечным, основу готовят слоем дренажа и геотекстильным покрытием, которое способствует предотвращению роста травы в швах на участке, потом уплотняют песком.

Для пешеходных дорожек выбирают трапециевидные, шестигранные, прямоугольные изделия небольшого размера и прочности. Основание покрывают геотекстилем и уплотняют подушкой из песка. Под нужные размеры плиты лучше колоть или резать поперек или вдоль арматуры, на расстоянии минимум 25 сантиметров от края. Петлевые пазы заливают бетоном мелкофракционным, швы – жидким раствором.

Использование бетонных дорожных плит оправдано и выгодно как в масштабном строительстве, так и обустройстве придомовых участков. Благодаря прекрасным эксплуатационным характеристикам, легкому и быстрому монтажу, дешевизне и простоте в работе данный материал актуален для выполнения самых разных видов полотен и элементов.

Железобетонные плиты | Опора перекрытия

Железобетонные плиты используются для обеспечения структурной опоры перекрытия фундамента. Бетонные плиты перекрытия используются в современных зданиях для обеспечения ровных полов и потолков.

Процесс включает в себя создание бетонного основания с использованием слоев арматуры, помещаемых на сваи и каркас строительной конструкции. Затем на плиты заливается бетон и выравнивается, что обеспечивает ровное основание для строительства. Затем толстые и большие бетонные плиты опираются на бетонные доски, землю, несущие стены, балки или колонны.

Также возможно изготовление бетонных плит вне строительной площадки, а не заливка в конструкцию с помощью опалубки.

Для вашего проекта доступно несколько различных типов железобетонных плит. Два наиболее распространенных метода — это односторонняя и двусторонняя плита. Они зависят от опоры балки, арматуры и соотношения пролетов.

Какой бы тип железобетонной плиты вам ни потребовался для вашего проекта, может зависеть от индивидуальных характеристик структуры вашей собственности, таких как планировка собственности, эстетические особенности и длина пролета.

Geobond может проинспектировать ваш проект и проконсультировать по решениям фундамента, железобетонным плитам и бетонной арматурной сетке. Конкретные методы изготовления железобетонных плит перекрытия включают:

• Односторонние плиты на балках
• Ребристая плита (плита с односторонним перекрытием)
• Вафельная плита
• Плоские плиты
• Плоские плиты
• Двусторонние плиты на балках
• Пустотная плита
• Hardy slab
• Пузырьковая плита настила
• Композитная плита
• Сборная плита
• Плита класса

Для любых услуг по армированию бетона на вашем участке, пожалуйста не стесняйтесь обращаться к нам. Geobond обладает опытом и знаниями в области ряда фундаментальных услуг для проектов различного размера. Мы доступны для первоначальной консультации относительно вашей собственности и проекта, чтобы обсудить дизайн фундамента, методы и стоимость.

Бетонные плиты в зданиях — Designing Buildings Wiki

Плита — это структурный элемент из бетона, который используется для создания плоских горизонтальных поверхностей, таких как полы, настилы крыш и потолки. Плита обычно имеет толщину в несколько дюймов и поддерживается балками, колоннами, стенами или землей.

Бетонные плиты могут быть предварительно изготовлены за пределами площадки и опущены на место или могут быть залиты на месте с использованием опалубки. Если требуется армирование, плиты могут быть предварительно напряжены или бетон может быть залит на арматуру, расположенную внутри опалубки.

Существует несколько различных типов плит, в том числе:

Обычно это армированная плита, поддерживаемая непосредственно колоннами или крышками, без использования балок. Этот тип перекрытия, как правило, прост в строительстве и требует небольшой опалубки.

Плита этого типа поддерживается балками и колоннами, нагрузка передается на эти элементы. Обычная плита классифицируется как:

• Одностороннее: поддерживается балками с двух противоположных сторон, несущими нагрузку в одном направлении.
• Двусторонняя: поддерживается балками со всех четырех сторон, несущая нагрузку в обоих направлениях.

Этот тип плиты имеет продольные пустоты / ядра, проходящие через нее, которые уменьшают вес плиты, а также количество необходимого бетона.Они также могут выполнять функции служебных каналов. Этот тип плиты обычно армируется продольной арматурой и может обеспечивать большие пролеты, что делает ее пригодной для офисных зданий, многоэтажных автостоянок и т. Д.

Плиты этого типа содержат квадратные решетки с глубокими сторонами, напоминающие форму вафли, часто используются там, где требуются большие пролеты без пересечения колонн. Вафельные плиты могут выдерживать большую нагрузку, чем обычные плиты.

Это тип неглубокого фундамента, обычно образованный железобетонной плитой, которая покрывает большую площадь, часто всю площадь здания.Он распределяет нагрузку, создаваемую рядом колонн, стен и т. Д., На большой площади, и его можно рассматривать как «плавающее» по земле аналогично плывущему по воде плоту. Его часто используют для легких зданий на слабых или обширных почвах, таких как глины или торф.

Дополнительную информацию см. В разделе Типы плотного фундамента.

Композитные плиты, как правило, изготавливаются из железобетона, отлитого поверх профилированного стального настила (входящего или трапециевидного). Плиты чаще всего изготавливаются из бетона из-за его массы и жесткости, которые можно использовать для уменьшения прогибов и вибраций пола, а также для обеспечения необходимой противопожарной защиты и аккумулирования тепла.Сталь часто используется в качестве опорной системы под плиту из-за его превосходным отношение предела прочности веса и жесткость веса и легкости в обращении.

Для получения дополнительной информации см. Композитная плита.

Экспериментальные испытания железобетонной фундаментной плиты Научно-исследовательская работа по теме «Материаловедение»

CrossMark

Доступно на сайте www.sciencedirect.com

ScienceDirect

Инженерные процедуры 114 (2015) 530 — 537

Инженерные процедуры

www.elsevier.com/locate/procedia

1-я Международная конференция по структурной целостности

Экспериментальные испытания железобетонной фундаментной плиты

Войтех Бухтаа, Мартина Януликова *, Роман Фойтика

a Кафедра структур, факультет гражданского строительства, VSB — Технический университет Остравы, 17.listopadu 15/2175, 708 33 Острава — Поруба,

Чехия, мартина[email protected]

Аннотация

Фундаментные конструкции, их тестирование и моделирование — обширная область исследований. В мире тестируется или моделируется множество различных элементов. Анализ взаимодействия фундаментных конструкций и грунта разрабатывался много лет. Для определения напряжения в фундаментной конструкции необходимо определить влияние жесткости или податливости грунта на внутренние силы конструкции, и наоборот, как жесткость фундаментной конструкции влияет на результирующую просадку.Эта статья посвящена экспериментальным испытаниям квадратных железобетонных фундаментных плит на недрах, которые проводятся на инженерно-строительном факультете в Остраве. Эти плиты нагружены концентрической нагрузкой и смонтированы с помощью струнных датчиков деформации для измерения характеристик напряжения и деформации. Датчики давления также устанавливаются под плитой для контроля контактного напряжения в недрах. Общая деформация бетонных фундаментных плит также измеряется с помощью потенциометрических датчиков. Результаты испытаний сравниваются с расчетом изгибающих моментов и деформаций по моделям грунта, приведенным в Еврокодах, с использованием анализа МКЭ. В этой статье описаны выполненные экспериментальные испытания и представлены как текущие результаты испытаний, так и результаты компьютерного анализа плит и их сравнения.

© 2015 Опубликовано ElsevierLtd. Эта статья для открытого доступа под лицензией CC BY-NC-ND (http://creativecommons.org/licenses/by-nc-nd/4.0/).

Рецензирование под руководством ИНЕГИ — Института науки и инноваций в машиностроении и промышленной инженерии Ключевые слова: Fondation slab; взаимодействие недр и строений; бетонная плита.

1. Введение

Взаимодействие между грунтом и фундаментными конструкциями — очень интересная и важная область исследований в области гражданского строительства. Конструкция фундамента является самой важной частью всей конструкции, и их качество имеет важное значение

* Автор, ответственный за переписку. Тел .: 00420 597 321 925 Адрес электронной почты: martina.janulikova@vsb. cz

1877-7058 © 2015 Опубликовано Elsevier Ltd. Это статья в открытом доступе под лицензией CC BY-NC-ND (http: // creativecommons.org / licenses / by-nc-nd / 4.0 /).

Рецензирование под руководством ИНЕГИ — Институт науки и инноваций в машиностроении и промышленной инженерии doi: 10.1016 / j.proeng.2015.08.102

влияет на качество построек. Правильно спроектированный и выполненный фундамент можно использовать очень долго. Эти основания могут повлиять на долговечность здания. Напротив, неправильно спроектированный и выполненный фундамент может доставить массу проблем. Чрезмерная деформация или оседание конструкции фундамента может вызвать проблемы с верхней конструкцией и увеличить затраты на техническое обслуживание.Правильным решением этой проблемы является не слишком большой размер, а правильный дизайн и правильное исполнение. Для правильного проектирования необходимо известное поведение бетонного фундамента на грунте. В мире часто испытывают множество различных структур на недрах [1, 2, 3], а некоторые эксперименты проводятся и в Чехии. На инженерно-строительном факультете в Остраве также проводятся эксперименты [4, 5, 6, 7, 8]. Эксперименты в нашем университете сосредоточены на бетонных плитах на грунте, которые нагружены концентрической силой нагрузки.В этих экспериментах отслеживаются деформации плиты, напряжения в плите и контактные напряжения в основании фундамента.

2. Описание теста

2.1. Испытательное оборудование для стали

Экспериментальные испытания проводятся на стальном испытательном оборудовании (рис. 1 и рис. 2), которое размещено за пределами здания инженерно-строительного факультета в Остраве (Чешская Республика) [9]. Основной принцип работы этого оборудования ясен из рис.1. Фундаментная плита нагружена вертикальной силой, которая прикладывается системой стального крепления. Эти стальные приспособления устанавливаются на гидравлический пресс, который вызывает вертикальное усилие на плиту. Стальное испытательное оборудование может использоваться с максимальным усилием 1000 кН.

ИСПЫТАНИЕ СТАЛИ

Рис. 1. Оборудование для испытания стали — схема.

Рис. 2. Оборудование для испытания стали.

2.2. Недра

Под испытательным оборудованием находится оригинальный грунт, состоящий из глинистого грунта.В будущем ожидается замена грунта и испытания на разных типах грунта.

2.3. Опытный образец

В данной статье рассматривается плита размером 150x2000x2000 мм из бетона C35 / 45. Эта плита армирована вручную завязанной сеткой 8/100/100 (рис. 3). Загруженная зона имела габариты 400х400 мм. 16 потенциометрических датчиков (пронумерованных 00-25) устанавливаются на плите согласно рис. 4.

Рис. 3. (a) Армирование плиты; (b) Опалубка подготовлена ​​с использованием испытательного оборудования для стали.

Рис. 4. Положение датчиков.

2.4. Контрольный курс

Нагрузка вводится поэтапно. В этом тесте были выбраны шаги 50 кН через 30 минут. На каждом шагу вводилась нагрузка и 30 минут успокаивались, т.к. На рис. 5 показана бетонная плита при испытании. Расчетная несущая способность плиты по Еврокоду [10] составляет 150 кН. Было решено испытать эту плиту на разрушение, но максимальное до 750 кН. Но плита не повредилась этой силой.Результаты этого теста показаны на Рис. 6 и Рис. 8.

Затем было принято решение о втором испытании, и в этом испытании должно быть достигнуто значение 1000 кН, что является несущей способностью испытательного оборудования для стали. Результаты этих испытаний показаны на Рис. 7 и Рис.9.

Рис. 5. Контрольные приборы.

3. Результаты теста

Деформации бетонной плиты контролируются 16 датчиками. Их положение показано на рис.4 и на фото на рис. 5. На графике на рис.6 показаны деформации при первом испытании описываемой плиты. Из графика видно, что значительная часть деформации была возвратной, что означает, что большая часть испытаний проводилась в упругой области.

На этом основании было проведено второе испытание на той же плите через две недели. В этом испытании должно быть достигнуто значение 1000 кН, что составляет несущую способность испытательного оборудования для стали. В этом испытании плита была повреждена сдвигом с силой 950 кН.Результаты этого теста показаны на Рис. 7.

Деформации не идеально симметричны, но деформации можно разделить на четыре группы — датчик угла (пунктирная линия), внутренний датчик в «центре» плиты (пунктирная линия), край и другие внутренние датчики (сплошная линия). Асимметрия деформаций, скорее всего, вызвана неоднородностью грунта в пространстве под испытательным оборудованием, что подтверждает геотехнические испытания. На основе этих знаний почва будет изменена и гомогенизирована для следующих испытаний.

Результаты теста используются для другого анализа, как численное моделирование [11, 12, 13] или сравнение с другим методом вычислений [14]. Современные методы уменьшения горизонтальной деформации недр испытываются также с использованием описанного испытательного оборудования [15, 16, 17, 18, 19, 20, 21].

4. Осадка плиты

На графике на Рис.8 и Рис.9 показана осадка бетонной плиты, контролируемая 6 внутренними датчиками (04,

05.06, 09, 20, 21 — см. Рис.4). Из графика видно, что оседание существенно изменило свою скорость ко второму испытанию при более высоких значениях вертикальной нагрузки.

Осадка плиты (первое испытание)

—._.

1 20 а

внутренний датчик 05 (центральный) -сенсор 06

400 600 800

Сила нагрузки (кН)

—внутренний датчик 20 (средний) датчик 09

— датчик 21 датчик 04

Рис. 8. Осадка плиты (первое испытание).

Рис. 9. Осадка плиты (второе испытание).

5. Заключение

В этой статье представлены частичные результаты обширных исследований фундаментных плит на факультете гражданского строительства в Остраве. Текущий результат показывает, что фундаментные плиты могут иметь очень разную несущую способность, так как результаты в соответствии с Еврокодами и расчет в соответствии со стандартами безопасны.Эти результаты позволяют предположить, не является ли эта безопасная сторона слишком безопасной. Однако написать такое заключение по одному или нескольким тестам невозможно.

Это и другие испытания будут использованы для численного моделирования взаимодействия между конструкцией фундамента и грунтом, а затем использованы для улучшения существующих моделей этого взаимодействия.

Благодарности

Этот документ был подготовлен при финансовой поддержке Министерства образования, в частности, Конкурсом студенческих исследовательских грантов Технического университета Остравы под идентификационным номером SP2015 / 190.

Список литературы

[1] Кирсли, Э. П., Элсай, В .: Влияние пластичности на несущую способность плит грунтового основания, армированных стальным волокном. Журнал Южноафриканского института гражданского строительства, вып. 45, No. 1, 2003. pp. 25-30.

[2] Aboutalebi, M. — Alani, A. — Rizzuto, J. — Beckett, D .: Структурное поведение и модели деформации в нагруженных плоских бетонных плитах с опорой на грунт. Конструкционный бетон. 2014, рок.15, с. 1, с. 81-93. ISSN 1464-4177, DOI 10.1002 / suco.201300043.

[3] Тиберти Г., Минелли Ф., Плиззари Г. Поведение при растрескивании в железобетонных элементах со стальными волокнами: всестороннее экспериментальное исследование, Исследование цемента и бетона, т. 68, pp. 24-34 (11 p), DOI: 10.1016 / j.cemconres.2014.10.011, 2015.

[4] Цайка Р., Буркович К., Бухта В., Фундаментная плита во взаимодействии с грунтом, Перспективные исследования материалов, т. 838-841, стр. 375-380 (6 стр.), Trans Tech Publications, Швейцария, ISSN (Online) 1662-8985, ISSN (Print) 1022-6680, DOI: 10.4028 / www.scientific.net / AMR.838-841.375, 2014.

[5] Мынарчик П. Процессы измерения и разрушающие испытания структуры плиты фундамента из фибробетона, Перспективные исследования материалов, вып. 1020, стр. 221-226 (6 стр.), Trans Tech Publications, Швейцария, ISSN (Online) 1662-8985, ISSN (Print) 1022-6680, DOI: 10.4028 / www.scientific.net / AMR.1020.221, 2014.

[6] Цайка Р., Буркович К., Бухта В., Фойтик Р., Экспериментальные испытания взаимодействия грунта и бетонной плиты и численные модели, Ключевые технические материалы, т.577 — 578, стр. 33-36 (4 стр.), Trans Tech Publications, Швейцария, ISSN (Online) 1662-9795, ISSN (Print) 1013-9826, DOI: 10.4028 / www.scientific.net / KEM.577- 578.33, 2014.

[7] В. Бухта, П. Майнарчик, Экспериментальные испытания модели фундаментной плиты из фибробетона, Прикладная механика и материалы, тт. 501-504, стр. 291-294 (4 стр.), Trans Tech Publications, Швейцария, ISSN (Online) 1662-7482, ISSN (Print) 1660-9336, DOI: 10.4028 / www.scientific.net / AMM.501- 504.291, 2014.

[8] Р.Чайка, Дж. Лабудкова, Эксперименты с фибробетонной фундаментной плитой и анализ методом конечных элементов, Ключевые технические материалы, т. 627, (2015), стр. 441444 (4 стр.), Trans Tech Publications, Швейцария, DOI: 10.4028 / www.scientific.net / KEM.627.441, 2015.

[9] Цайка Р., Кривой В., Секанина Д. Конструирование и разработка испытательного прибора для экспериментальных измерений фундаментных плит на грунте. Сделки VSB — Технический университет Остравы, Civil Engineering Series, vol. 11, выпуск 1, стр.1-5, ISSN (Online) 18044824, ISSN (Print) 1213-1962, DOI: 10.2478 / v10160-011-0002-2, 2011.

[10] Еврокод 2: Проектирование бетонных конструкций — Часть 1 — 1: Общие правила и правила для зданий, EN 1992-1-1, 2012.

[11] Цайка Р. , Лабудкова Ю. Зависимость деформации плиты на грунте от параметров трехмерной модели. Международный журнал механики, том 8, страницы 208-215, ISSN: 1998-4448, 2014.

[12] Cajka R., Лабудкова Ю. Сравнение измеренного смещения плиты при взаимодействии с грунтом и результатами численной 3D-модели. Расширенные исследования материалов, т. 1020, стр. 204-209 (6 стр.), Trans Tech Publications, Швейцария, ISSN (Online) 1662-8985, ISSN (Print) 1022-6680, DOI: 10.4028 / www.scientific.net / AMR.1020.204, 2014.

[13] Р. Чайка, Точность анализа напряжений с использованием численного интегрирования упругого полупространства, Прикладная механика и материалы, т. 300-301, стр.1127-1135 (9 стр.), Trans Tech Publications, Швейцария, ISSN (Online) 1662-7482, ISSN (Print) 1660-9336, DOI: 10.4028 / www.scientific.net / AMM.300-301.1127, 2013.

[14] Р. Чайка, Аналитический вывод параметров трения для расчета методом конечных элементов напряженного состояния в фундаментных конструкциях на подработанных территориях, Acta Montanistica Slovaca, vol. 18, вып. 4. С. 254-261 (8 стр.), ISSN: 13351788, 2013.

[15] Януликова М., Мынарчик П., Современные скользящие соединения в фундаментах бетонных и каменных конструкций, Международный журнал механики, вып.8, вып. 1, США: Североатлантический союз университетов, 2014 г., стр. 184-189 (6 стр.), ISSN 1998-4448.

[16] Цайка Р., Фойтик Р. Развитие температуры и напряжения во время бетонирования фундаментной плиты Национального суперкомпьютерного центра IT4, Разработка процедур, т. 65, pp. 230-235 (6 p), ISSN 1877-7058, DOI: 10.1016 / j.proeng.2013.09.035, 2013.

[17] П. Майнарчик, Технология и тенденции бетонных промышленных полов, Разработка процедур, вып. 65, стр.107-112 (6 стр.), ISSN 1877-7058, DOI: 10.1016 / j.proeng.2013.09.019, 2013.

[18] Р. Чайка, М. Козелова, К. Буркович, Л. Мынарзова, Укрепление кладочных конструкций на подрытой поверхности предварительным напряжением. Acta Montanistica Slovaca, том 19 (2014), выпуск 2, страницы 95-104, Технический университет Кошице, ISSN: 1335-1788

[19] М. Джануликова, Поведение выбранных материалов при создании скользящих соединений в конструкции фундамента, Перспективные исследования материалов, т.838-841, стр. 454-457 (4 стр.), Trans Tech Publications, Switzerland, ISSN (Online) 1662-8985, ISSN (Print) 1022-6680, DOI: 10.4028 / www.scientific.net / AMR.838- 841.454, 2014.

[20] М. Джануликова, Сравнение сопротивления сдвигу в скользящем соединении между асфальтовыми лентами и современными ПВХ пленками, Прикладная механика и материалы, т. 501-504, стр. 945-948 (4 стр.), Trans Tech Publications, Швейцария, ISSN (Online) 1662-7482, ISSN (Print) 1660-9336, DOI: 10.4028 / www.scientific.net / AMM.501-504.945, 2014.

[21] М. Януликова, Р. Чайка, П. Матецкова, В. Бухта, Лабораторные испытания реологических свойств асфальтовых лент при воздействии сдвигающих нагрузок, Сделки VSB — Технического университета Остравы, Серия «Гражданское строительство», т. XII, вып. 2, pp. 59-66 (8 p), ISSN (Online) 18044824, ISSN (Print) 1213-1962, DOI: 10. 2478 / v10160-012-0018-2, январь 2013 г.

Что нужно знать о плитах на фундаменте

Плита на уровне грунта — это тип неглубокого фундамента, в котором бетонная плита опирается непосредственно на землю под ней.Фундамент из плит на грунте обычно состоит из тонкого слоя бетона по всей площади фундамента с утолщенными опорами по краям или под несущими стенами в середине здания.

Фундамент в виде плиты на уровне грунта можно сравнить с его наиболее распространенным аналогом для жилищного строительства, неглубоким фундаментом из опор, поддерживающих опоры, и жилого дома, опирающегося на опоры. Дом на опорах и опорах — это дом с подпольем ниже первого этажа.В доме с монолитным фундаментом нет места для лазания.

На рисунке ниже показан дом в стадии строительства на фундаментном фундаменте. Внизу каркасной стены вы можете увидеть горизонтальную серую полосу, которая представляет собой фундамент из плиты, опирающийся непосредственно на грунт внизу.

На следующей фотографии изображена деревянная опалубка, выложенная для заливки фундаментного фундамента. Прозрачный пластиковый материал внутри формы представляет собой барьер для влаги, предназначенный для предотвращения миграции влаги из почвы через плиту.Торчащие белые трубы предназначены для водопровода и электричества в доме.

Проблемы с фундаментом из плит на грунте
Фундаменты из плит на уровне грунта — это наиболее часто используемые фундаменты для жилищного строительства, поскольку они дешевы, быстры и просты в установке. В то время как приемлемая строительная практика при правильном проектировании и установке, неправильно установленный фундамент из плит может серьезно повредить ваш дом. Наиболее частые повреждения включают:
• Оседание почвы
• Растрескивание фундамента
• Проблемы с влагой и дренажем
• Затопление
• Потери тепла

Осадка грунта
Плита на грунте имеет повышенную склонность к оседанию грунта, если плита не залита на нужную глубину. Если субподрядчик, заливающий плиту из-за лени, из желания сэкономить или из-за недосмотра, не выкапывает форму для плиты достаточно глубоко, то плита может быть слишком тонкой и подверженной растрескиванию и перемещению грунта.

Повреждения от оседания грунта фундаментного фундамента устранить сложнее. Поскольку плита опирается непосредственно на почву под ней, домкраты не могут быть размещены под плитой для подъема и стабилизации фундамента. Вместо этого повреждение оседания грунта на фундаментных плитах фундамента обычно устраняется путем просверливания отверстий в фундаменте и установки опор через фундамент.Другой возможный ремонт — закачка «жидкого раствора», смеси воды и цемента, под плиту для подъема плиты. Однако процесс установки опор или использование жидкой смеси для подъема плиты сами по себе могут нанести значительный ущерб дому.

Растрескивание фундамента
Часто неправильно установленный фундамент из плиты дает трещины. Чаще всего фундамент треснет, если бетон не затвердеть должным образом. Эта проблема усугубляется, когда плита не заливается на нужную глубину или бетонная смесь неправильная.Трещины в фундаменте дома могут стать причиной многих структурных проблем и повреждений дома.

Проблемы с влагой и дренажем
Поскольку фундамент из плит на грунте опирается непосредственно на почву под ним, могут возникнуть проблемы с влагой и дренажем, поскольку бетон является пористым материалом. Если плита и почва под ней не разделены должным образом перегородкой, влага может подняться через плиту в жилую зону дома наверху. Типичные признаки проблем с влагой и дренажем — пятна от воды, плесень или грибок.Если не обнаружить, влага может вызвать гниение каркаса дома.

Наводнение
Фундамент, основанный на плитах, заставляет дома очень низко прилегать к земле, что делает их уязвимыми для затопления. Дом на фундаментной плите может затопить, если окружающий двор и / или недвижимость не были классифицированы должным образом. Другие причины, такие как суровые погодные условия, также могут привести к тому, что вода поднимется над верхним краем плиты.

Потери тепла
Потери тепла часто возникают, когда фундамент из плиты на грунте недостаточно толстый.Бетонная плита, лежащая на земле внизу, может вызвать значительные потери тепла из жилого помещения наверху, если подрядчики не выкопали достаточно глубокую форму для фундамента. Такой дефект конструкции может вызвать у домовладельцев сильный дискомфорт и финансовые потери.

Если вы обнаружите дефект в фундаментном фундаменте вашего дома, как можно скорее обратитесь к юристам по строительным дефектам юридической фирмы Steinberg. Если дефект серьезный, то он должен быть осмотрен архитектором или инженером, который является экспертом в этой области, а не архитектором или инженером, связанным со строителем.Опытные адвокаты по строительным дефектам в Steinberg Law Firm могут помочь вам выяснить, есть ли у вас претензия, заслуживающая рассмотрения.

Руководство по строительству жилых домов для одной семьи

ОСНОВНЫЕ ТРЕБОВАНИЯ К ФУНДАМЕНТУ И КОНСТРУКЦИИ ПЕРВОГО ЭТАЖА

Быстрый указатель

Выдержки из Единого строительного кодекса 1994 TM, авторское право © 1994, включены в это руководство с разрешения издателя Международная конференция строителей.

Опоры и фундаменты

В городе Пало-Альто установлены минимальные требования к основанию для всех жилых домов. постройка в один-два этажа высотой. Опора должна быть 14 дюймов. шириной на 20 дюймов (ниже уровня земли), сплошной бетон с № 4 (минимум) стальные арматурные стержни (1/2 дюйма). Он должен выступать как минимум на 6 дюймов выше оценка. Он может быть сформирован как основа типа «тройник» или «тесто» или залит плита. Рисунки, на которых изображены эти два типа, соответствуют схеме «Плита на уровне». раздел. Одноэтажные отдельно стоящие вспомогательные постройки, такие как гаражи и навесы для автомобилей, может иметь меньшую непрерывную опору, шириной 12 дюймов на 12 дюймов глубоко ниже уровня земли с одной штангой №4 (1/2 дюйма).

Перед заливкой бетона необходимо очистить нижнюю часть фундаментов. из; удаление рыхлой почвы, дерева или мусора. Корни тоже нужно удалить. Вся арматурная сталь должна быть защищена от контакта с почвой или формами. (Примечание: использование стальных стержней, вбитых в землю для поддержки арматурных стержней, запрещенный.) От арматурных стержней требуется зазор в три дюйма по бокам и низу несформированных опор (отливать прямо в грязь поверхности), и необходим зазор 2 дюйма со сторон, где используются формы.

Арматурная сталь при сращивании должна иметь минимальный нахлест 12 дюймов для № 4. стержни и 15 дюймов для стержней №5 (5/8 дюйма). Где пересекается новая основа существующее основание, новая арматура должна быть закреплена шпонками минимум на 6 дюймов в существующую основу.

Блоки опор из сборных балок должны быть установлены в бетонный фундамент площадью 18 дюймов. на 6 дюймов в глубину.Раскопки пирса должны присутствовать во время осмотр фундамента.

Деревянные опалубки, расположенные в земле или между опорами фундамента и грунт, необходимо удалить после заливки бетона.

Плиты марки

Бетонные плиты, опирающиеся непосредственно на землю, не могут быть меньше 3 1/2 дюймов толщиной. Требуется сплошная опора по периметру, как описано выше. Любой трубопровод (например, трубопровод лучистого тепла) должен иметь минимальное покрытие 1 1/2 дюйма. дюймы.Электропровод, если он используется в плите, должен иметь длину не менее 2 дюймов. крышка. Для этого потребуется плита толщиной 5 дюймов или больше. Любой арматура в плитах на уклоне должна иметь зазор 2 дюйма от почвы. Если для внутренних перегородок предполагается использовать еловые подоконники, то пароизоляция не менее 6 мил висквины.

Балки перекрытия, фермы и стойки

Деревянные балки, нижняя часть деревянных полов размером менее 18 дюймов или древесина фермы ближе 12 дюймов к земле в области под полом, должны быть красным деревом или пиломатериалом, обработанным давлением. Балки, входящие в кладку или бетон стены должны иметь минимальную опору 3 дюйма и не менее 1/2 дюйма воздушное пространство сверху, по бокам и по краям, если они не сделаны из красного дерева или обработаны давлением пиломатериалы. Стойки, поддерживающие балки, должны полностью опираться на пластины из красного дерева, установленные в или на пристани. Нижняя часть стоек должна быть минимум на 6 дюймов выше. оценка.

Соединения балок должны происходить над стойками и должны быть снабжены стыковочной вставкой. из дерева или стали, чтобы соединить их концы.

Требуется прочная 2-кратная номинальная блокировка на концах балок и по всей опоре. точки.Блокировка может быть опущена, если концы балок прибиты к заголовку. или балка обода. Балки размером 2 x 12 или более должны быть заблокированы с интервалами, чтобы превышают 8 футов-0 дюймов. Балки должны быть сложены вдвое под параллельными несущими стенами выше.

Триммерные балки и балки на проемах должны быть удвоены, когда превышает 4’0 «.

Таблицы пролета включены в этот буклет для традиционных методов обрамления, на основе равномерных нагрузок. Таблицы следуют за разделом «Крыша и потолок». Обрамление.

Балочный каркас с противоположных сторон балки, балки или перегородки должен быть нахлест минимум на 3 дюйма, или противоположные балки должны быть связаны вместе утвержденным образом.

Пазы и отверстия

п. 2326.12.4. Насечки и отверстия. Надрез на концах стропил потолочные балки не должны превышать одной шестой глубины и не должны располагаться в середине одной трети пролета, за исключением того, что надрез не более одного треть глубины допускается в верхней части стропильной или потолочной балки не дальше от поверхности опоры, чем на глубину элемента.

Просверленные отверстия в стропилах или балках потолка не должны быть ближе 2 дюймов (51 мм) верха и низа, а их диаметр не должен превышать одной трети глубина члена.

Вентиляция под полом

Под полом необходимо проветривать либо механически, либо через отверстия. во внешних стенах фундамента. Отверстия должны иметь чистую площадь 1 квадратный фут на каждые 150 квадратных футов площади под полом и должен располагаться для обеспечения поперечной вентиляции. Отверстия должны быть защищены от коррозии. прочная проволочная сетка с отверстиями размером 1/4 дюйма.

Черновой пол из фанеры

Прибивка фанерного пола должна быть 6 дюймов по центру по всем краям и 10 дюймов по центру на промежуточных опорах.Толщина фанеры будет определяться расстоянием между балками и индексом идентификации панели выбранная для использования фанера. Все кромки фанерного пола должны быть шип-паз. суставы или должны поддерживаться блокировкой.

О фундаментных плитах | Фонд Ремесленника Ремонт

Плитный фундамент состоит из опор по периметру с бетонной плитой, которая является полом дома, без доступа под ней. Глубина опор для одноэтажных домов составляет минимум 12 дюймов в ширину и 12 дюймов в глубину, усиленная двумя кусками арматуры ½ дюйма, размещенными горизонтально. Бетонные плиты обычно имеют толщину 4 дюйма и предпочтительно армированы арматурой или проволочной сеткой. В зависимости от возраста между плитой и почвой может существовать барьер для влаги, который, вероятно, заложен в песчаном основании под плитой.

Качество установленных плит и опор имеет прямое влияние на будущие характеристики фундамента. Более старые плиты часто размещаются без соответствующей армирующей стали или со сталью, которая не помещается в середину плиты, что увеличивает вероятность их растрескивания.Сталь без покрытия бетоном может ржаветь, вызывая трещины и не удерживая бетон вместе. Плиты, размещенные на обширной почве без песчаного основания, с большей вероятностью будут вздыбляться, когда влажность расширяет глину. Протечка водопровода под плитой может повлиять на почву, вызывая растрескивание плиты. Корни деревьев могут выходить из-под плиты, поднимая бетон и растрескивая его. Бетон низкого качества или чрезмерный нагрев во время заливки могут вызвать усадочные трещины по мере застывания бетона.

Фундамент из плит использовался с конца 1940-х годов.В то время в Сан-Диего было застроено больше территорий, и для того, чтобы найти плоские участки для строительства на склонах холмов и каньонов, была проведена сортировка. Для того, чтобы подняться на большую плоскую поверхность, нужно врезаться в склон холма на его стороне и использовать эту почву для спуска по склону. Часто почва не уплотнялась, что влечет за собой использование техники для измельчения почвы, поскольку она укладывается слоями на спусковой стороне участка. Если не уплотнить должным образом, почва будет сдавливаться, позволяя конструкции дома двигаться. Кроме того, грунт мог быть уложен без наклона откоса, в основном врезавшись ступеньками в откос перед укладкой насыпи.

Ремонт трещин в перекрытиях

Ремонт перекрытий можно выполнить несколькими способами. Если в плите есть небольшие трещины (шириной 3/16 дюйма) без разницы по высоте с каждой стороны трещины, типичный ремонт заключается в заполнении трещины путем инъекции эпоксидной смолы. Этот метод ремонта включает прикрепление отверстий к трещине наверху, герметизацию трещины эпоксидной смолой, а затем использование отверстий для введения эпоксидной смолы в трещину с помощью пневматического инструмента для смешивания эпоксидной смолы. Затем удаляются порты и излишки эпоксидной смолы.Если все сделано правильно, эпоксидная смола заполняет трещину, склеивая ее прочнее, чем оригинальный бетон.

Там, где есть более крупная трещина или трещина имеет перепад, может быть выполнен ремонт в дополнение к впрыску. Арматурные стежки состоят из арматурной стали, уложенной в пазы, вырезанные в бетоне перпендикулярно трещине, а затем заполнены эпоксидным раствором. Это расширяет ремонт за пределы области трещины, укрепляя плиту.

Если плита треснула в нескольких направлениях, или если есть выпучивание или оседание плиты, часть или всю плиту можно удалить и заменить.Это состоит из распиловки бетонных плит, удаления плиты и части вспомогательной площади, а затем заливки новой плиты. Новую плиту следует положить на слой песка или разложившегося гранита толщиной не менее 4 дюймов с влагозащитным слоем пластикового листа толщиной 10 мил. Новая плита должна иметь армирующую стальную эпоксидную смолу, вставленную дюбелями в оставшиеся плиты и опоры.

: серия учебных курсов для установщиков BuildBlock

Опоры, фундаменты и плиты

Добро пожаловать в серию учебных курсов для установщиков BuildBlock ICF.Эта серия видео из 20 частей предназначена для ознакомления с процессом построения ICF. Эта серия статей предоставит вам базовые знания, необходимые для успешной сборки BuildBlock ICF, от ранних этапов планирования до заливки бетона и отделки стен.

В 6-м видео серии мы определим и поймем типы основ, на которых построены ICF, и обсудим преимущества каждого из них. Мы также объясним основные практики квадрирования проекта ICF.

Видеоролики этой серии созданы как дополнение к Руководству по установке и Техническому руководству BuildBlock, которое можно бесплатно загрузить на странице публикаций или приобрести в Интернет-магазине BuildBlock.Вы можете просмотреть больше видео из этой серии в блоге BuildBlock или подписавшись на страницу BuildBlock на YouTube. Для более глубокого обучения вы можете пройти бесплатную серию онлайн-курсов для установщиков ICF.

Стенограмма видео

Опоры, фундаменты и плиты

В этом видео мы поможем определить и понять типы основ, на которых построены ICF. Мы обсудим преимущества каждого из них, а также разберемся с основами построения проекта ICF.

Типы фундаментов

Прежде чем выбрать тип фундамента для строительства конструкции, BuildBlock настоятельно рекомендует организовать консультации с местным инженером-строителем или подрядчиками, которые знакомы с несущей способностью грунта в вашем регионе.

Когда дело доходит до подходящей основы для вашей структуры ICF, есть несколько вариантов.

• Опоры — это тип неглубокого фундамента, который распределяет нагрузки от конструкции непосредственно на землю под ней.
• Традиционные фундаменты или «Глубокие фундаменты» распределяют нагрузку на несущие нагрузки глубже в землю. Одним из примеров является использование Pilings, в котором используется высокий цилиндр из прочного материала, такого как бетон, который вдавливается в землю, так что конструкции могут поддерживаться поверх него.
• Бетонные опоры устанавливаются путем просверливания отверстия в земле утвержденного диаметра и глубины на утвержденном расстоянии, вставки арматуры и заполнения бетоном. Сваи и опоры используются, когда здание очень тяжелое (например, высотное сооружение) или когда верхний слой почвы слаб и нагрузки необходимо переносить на более прочную породу под ним.
Балки класса
• можно использовать на сваях и опорах, когда несущая способность поверхностного грунта меньше ожидаемой расчетной нагрузки. Эти балки состоят из железобетона и передают нагрузку от несущей стены на разнесенные фундаменты, такие как свайные насадки, кессоны или бетонные опоры.
• Балки с заливным уклоном можно использовать без свайных свай или кессонов, когда несущая способность грунта превышает ожидаемую расчетную нагрузку.
• Наконец, фундамент плиты на уровне грунта используется, когда бетонная плита, которая должна быть фундаментом, формируется и устанавливается непосредственно на землю.Плита может подвергаться последующему натяжению или иметь утолщенные края для поддержки форм BB.

Калибр

При расчете типа и размера фундамента вам необходимо будет следовать предписывающим инженерным методам, основанным на высоте, толщине стен и прочности грунта на сжатие. Также проверьте местные нормы и правила для требований к размеру. Вы всегда можете перестроить, но вы должны соответствовать местным минимальным требованиям.

Коды

Строительные нормы и правила существуют для определения и обеспечения соблюдения минимальных строительных стандартов.Перед началом ознакомьтесь со всем, что применимо к вашему проекту. Также оцените коды страны, штата, города и округа.

Многие нормы и правила основаны на Международном строительном кодексе для коммерческого строительства и Международном жилищном кодексе для жилищного строительства. Затем они уточняются с учетом местных потребностей и требований. Местные нормы и правила всегда будут диктовать окончательные строительные требования.

Стойки

При укладке фундаментов или стен, по возможности, работайте с размерами, подходящими для ICF, и учитывайте внешнюю отделку и высоту пола.Удобные размеры ICF учитывают длину и высоту опалубки ICF при проектировании длины стен. Вы также захотите выровнять опоры с точностью до четверти дюйма или меньше. После укладки первых двух рядов проставьте прокладку и обрежьте, чтобы выровнять опору. Помните о том, что блоки будут слегка оседать при заполнении бетоном и арматурой, и выравнивание фундамента с самого начала будет означать меньшую головную боль для остальной части проекта.

Арматура арматуры

используется для усиления фундаментов и фундаментов, а также стен из ICF. Вертикальный арматурный стержень будет размещаться и выходить из фундамента или стен ствола, а затем в сами стены. Этот вертикальный арматурный стержень будет перекрываться, создавая непрерывное вертикальное армирование. Убедитесь, что дюбели или штифты арматурного стержня соответствуют или превышают требования норм по ветровой нагрузке и высоте засыпки.

Убедитесь, что арматурный стержень правильно установлен в опоре и правильно выступает над опорой для обеспечения бесконтактных нахлестов стен. Арматурный стержень внутри бетона должен находиться на расстоянии 3 дюймов от любого обнажения почвы. Арматурный стержень должен находиться на расстоянии ¾ дюйма от внутренней стороны пеноблоков.Арматурный стержень должен находиться на расстоянии 1,5 дюйма от других поверхностей, например, от раскряжевки. Это предотвращает попадание влаги в бетон и разложение арматуры. Это также обеспечит достаточное покрытие бетона для структурной целостности.

Возведение в квадрат и меление

Выровняйте проект перед размещением материалов. При возведении в квадрат обязательно убедитесь, что размеры диагоналей равны. Подробная информация о квадрате вашего проекта доступна в Техническом руководстве по установке и установке BuildBlock.

Наконец, нанесите мелом линии на основание, отмечая расположение внешнего края блока. Помните, что внешняя грань блока будет внешней гранью конструкции. Если планы строительства не были составлены для ICF, проверьте размещение формы ICF и осевые линии.

В заключение, фундамент вашего построения ICF — это основа, на которой стоит весь ваш проект. Поэтому на каждом этапе его создания необходимо проявлять большую осторожность и внимание. Построение прочного фундамента, который является ровным, соответствует строительным нормам или превышает их, и надлежащим образом укреплен, предотвратит дорогостоящие неудачи в процессе строительства и в конечном итоге сделает законченный проект прочным и устойчивым.

/ Учебные курсы для монтажников, видео .
