Фундамент из асбестоцементных труб своими руками

Главная Полезные советы Фундамент из асбестоцементных труб своими руками

14.02.2017

Данный тип фундамента используется при возведении небольших зданий. Как правило, это частные дома или бани.

Такая постройка выполняется по каркасной технологии. Также основным материалом может быть и брус.

Фундамент из асбестоцементных труб является наиболее оптимальным вариантом, так как в нем сочетаются экономичность и практичность. Особенно часто его закладывают в районах, подверженных частому воздействию влаги.

Преимуществами такого фундамента являются:

• Простота выполнения (не требуется особых навыков в строительстве)
• Понятный расчет
• Скорость выполнения
• Низкие затраты

К сожалению, имеются и недостатки:

• При перепадах высот или при подвижности грунта закладка невозможна
• Фундамент не способен выдержать более 3-х этажей
• Такой тип непригоден, если в проекте имеется подвал.

Тем не менее, асбестоцементный фундамент выбирают часто для своего участка.

Расчет фундамента

Он осуществляется путем определения промерзания земли в данном регионе. Такую информацию можно получить на специальных сайтах либо обратиться к специалистам в области строительства. Как только известно число, отображающее уровень промерзания, к нему прибавляется 30 или 50 см. Полученная цифра станет показателем величины будущей подземной сваи.

Величина надземной сваи составляет около 30-и сантиметров. Однако в случае частого подъема воды на участке ее можно увеличить.

Как происходит процесс закладывания

На земельном участке происходит процесс выравнивания, после которого осуществляется разметка контуров здания. Особое внимание следует уделить местам, где предполагается пересечение стен, так как, здесь, необходимы сваи. Вспомогательными инструментами при разметке являются колышки и веревки.

Если проект включает в себя веранду или какой-либо другой тип пристройки, то необходимо закладывать отдельные участки фундамента, имеющие верхнюю обвязку.

Далее происходит бурение скважин, где будут устанавливаться столбы-опоры. Следует отметить, что глубины мест, где будут заложены асбестоцементные трубы, должны быть равными по размеру. Что касается основного углубления, то его расчет будет заключаться следующим образом: «значение расчетной подземной части + 20см».

Дно ямы отчищается от посторонних элементов, и засыпается слоями песка и щебня. Каждый слой составляет около 10см. После чего происходит трамбовка, при которой поливают воду. Дождавшись впитывания влаги, на подушку кладут полотно рубероида, на который устанавливаются трубы.

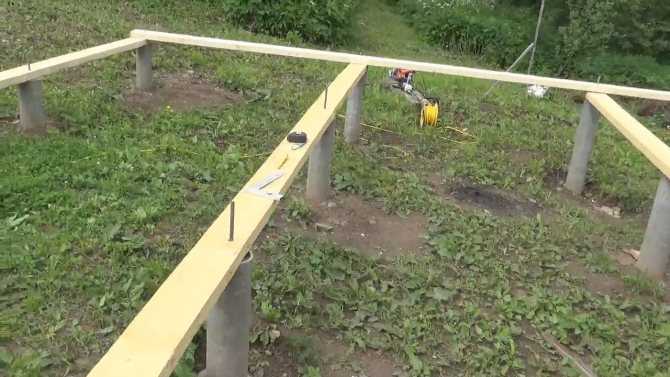

Столбы равняются, после чего их фиксируют досками. Далее идет приготовление раствора (1 часть цемента на 2 части песка). Полученную смесь заливают водой и мешают, пока она не станет напоминать тесто. После этого в раствор высыпают 2 части измельченного гравия.

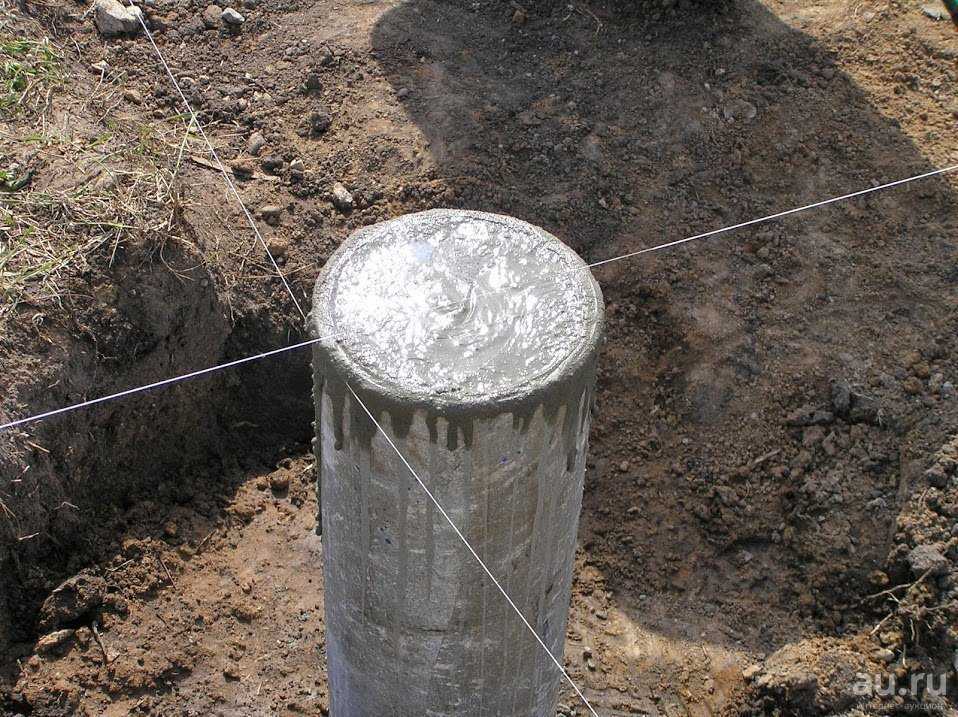

Раствор выливают в основание до уровня 40-50 сантиметров. Чтобы осуществить данный процесс, трубы поднимаются, и под них льется бетон. После сваи возвращаются назад, вдавливаясь в застывающий раствор. Дождавшись полного высыхания, участок гидроизолируется рубероидом. Затем засыпается песок и грунт. Вместо рубероида можно использовать и горячую мастику.

Вернуться к списку

Каталог

Квалифицированные специалисты

Доступные цены

Нам не стыдно показать уже сданные объекты

Фильтр объектов

Цена:

 —

Этажность: 123

Общая площадь (м²):

 —

Технология: из строганного бруса

особенности, плюсы и минусы, технология постройки

Дата: 13 июня 2017

Просмотров: 3829

Содержание

• Фундамент из асбестовых труб своими руками – особенности
• Столбчатый фундамент из асбестоцементных труб – плюсы и минусы
• Расчет размеров и потребности в материалах для основания
• Фундамент из асбоцементных труб – пошаговая технология постройки
• Как установить асбоцементные трубы для фундамента
• Формирование фундамента
• Заключение

Серьезной задачей, возникающей при выполнении проектных работ и осуществлении строительных мероприятий, является определение вида фундамента. Проектировщики и застройщики ищут компромиссное решение, пытаясь сформировать надежное основание для постройки и сэкономить при этом финансовые ресурсы. Оптимальное решение – возвести фундамент из асбестовых труб своими руками. Технология проверена при возведении легких строений и каркасных зданий, требует минимального финансирования, проста в реализации. Основы зданий на асбестоцементных трубах устойчивы к воздействию влаги, обладают прочностью, что позволяет применять их на почвах с повышенным уровнем грунтовых вод и подтапливаемых территориях.

Используя асбестоцементные трубы в качестве капитального фундамента постройки, можно значительно уменьшить сметную стоимость строительства. Рассмотрим детально, как сделать самостоятельно фундамент на полых опорах из асбеста. Оценим достоинства и слабые стороны столбчатого основания. Разберемся с методикой расчета, технологией постройки.

Фундамент является основанием здания, от его прочности и надежности будет зависеть срок эксплуатации дома

Фундамент из асбестовых труб своими руками – особенности

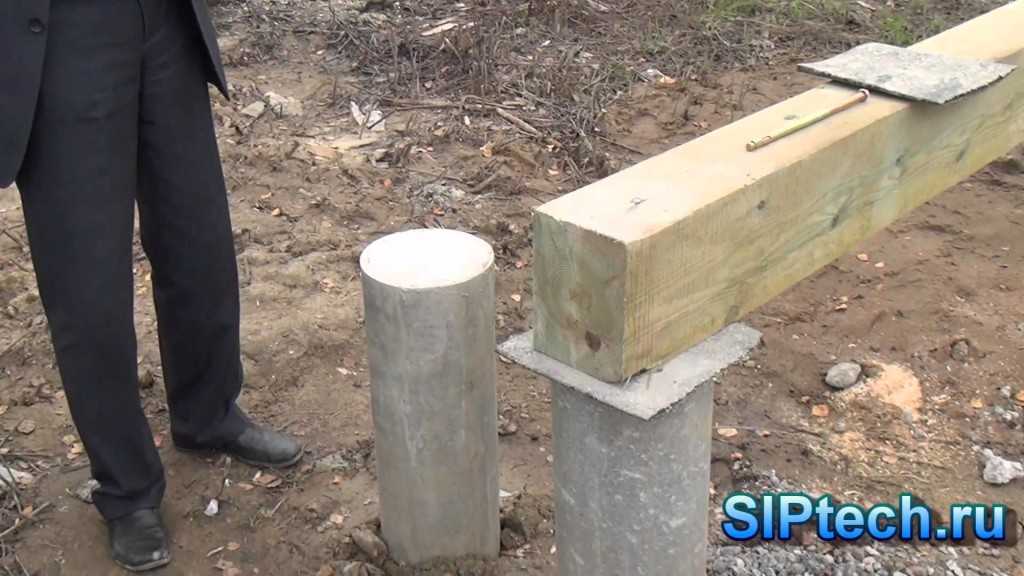

Фундамент на полых опорах из асбоцемента является разновидностью свайного основания, характеризуется следующими особенностями:

• трубы используются в качестве стационарной опалубки, которая заполняется бетонным раствором;
• применяются полые опоры, изготовленные из асбеста и портландцемента, смешанных при изготовлении в соотношении 15:85 с добавлением воды;
• опоры имеют длину от 3,95 до 5 м при наружном диаметре 11,8–52,8 см и отличаются толщиной стенки;
• опорные колонны формируются рядами с установкой каждой опоры на углах здания, а также стыках наружных и внутренних стен;
• устанавливаются на проблемных, пучинистых и склонных к затоплению почвах при наличии на глубине до трех метров твердого грунта;
• позволяет обеспечить устойчивость легких строений каркасного типа, бань, деревянных построек, веранд, дачных строений;
• не требует повышенного уровня затрат для подготовки свайной базы здания по сравнению с возведением ленточной основы или блочного основания;
• легко устанавливается, что позволяет весь комплекс работ по постройке основания произвести своими силами.

Столбчатый фундамент из асбестоцементных труб является наиболее доступным и экономичным вариантом

Асбестоцементные трубы, являющиеся силовым элементом свайной основы, характеризуются следующими показателями:

• повышенными прочностными характеристиками, позволяющими воспринимать сжимающие усилия;
• незначительной степенью теплового расширения, способствующей сохранению размеров при температурных перепадах;
• небольшой массой, облегчающей транспортировку и выполнение работ по установке;
• устойчивостью к воздействию электрохимической коррозии, снижающей ресурс эксплуатации металлических опор;
• легкостью механической обработки, позволяющей в условиях строительной площадки быстро готовить опоры требуемых размеров;
• низкой стоимостью, позволяющей существенно снизить суммарный уровень расходов по формированию свайной основы.

Столбчатый фундамент из асбестоцементных труб – плюсы и минусы

Свайный фундамент из трубчатых колонн, залитых бетоном, отличается следующими достоинствами:

Фундамент из труб, наряду с достоинствами, имеет слабые стороны:

• невозможность обустройства подвала под зданием, установленным на свайных опорах;
• недостаточную тепловую изоляцию и ветровую защиту нижней части постройки, смонтированной на забетонированных сваях.

Для того чтобы построить надежную и прочную конструкцию основания на асбестоцементных трубах, надо определить необходимое количество столбов и глубину их закладки

Несмотря на незначительные недостатки, столбчатый фундамент из асбестоцементных труб незаменим в районах с глубиной промерзания грунта более полутора метров, горных районах и подтапливаемых участках с пучинистыми почвами.

Расчет размеров и потребности в материалах для основания

Несложная методика расчета позволяет самостоятельно определить характеристики свайного основания без обращения к специалистам проектных организаций. Фундамент из асбоцементных труб рассчитывается и проектируется после выполнения инженерно-геологического обследования участка. На строительной площадке бурится контрольный шурф, извлекаются пробы почвы. Определяются следующие моменты:

1. Особенности почвы.
2. Уровень замерзания.
3. Расположение водоносных слоев.

Зная массу строения, используя полученную информацию можно выполнить расчет и определить следующие параметры:

• высоту свайных опор;
• количество асбоцементных колонн;
• суммарную площадь опорных элементов основания.

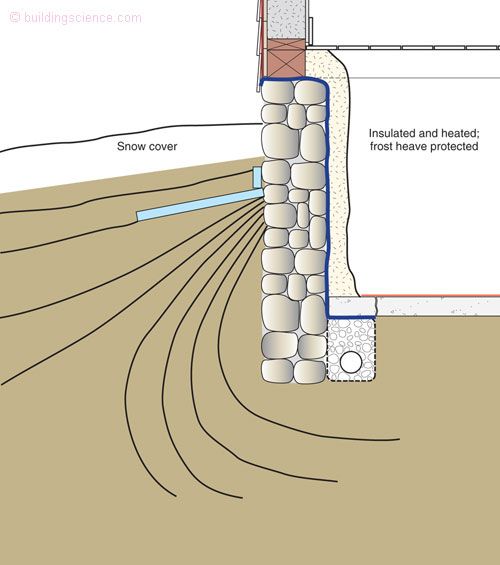

Перед началом строительства надо провести исследование состава грунта, определить, на какой глубине залегают грунтовые воды, и определить глубину промерзания почвы

Производя расчет, обратите внимание на следующие моменты:

1. Уровень погружения сваи из асбеста в почву должен превышать на 0,5 м глубину промерзания грунта.
2. Высота части опор, расположенных выше нулевой отметки, определяется индивидуально, составляет для различных построек от 0,5 до 1,5 м.
3. Диаметр свай определяется массой постройки с учетом максимальной нагрузки, действующей на колонну – 0,8 т.
4. Интервал между сваями должен составлять более одного метра для равномерной передачи нагрузки от постройки на почву.
5. Суммарная потребность в бетонном растворе для заливки определяется путем суммирования внутреннего объема опорных элементов.

Фундамент из асбоцементных труб – пошаговая технология постройки

Комплекс мероприятий по формированию основы здания на асбестоцементных трубах предусматривает следующие этапы:

• выполнение расчетов и разработку проектной документации;
• подготовку строительной площадки и выполнение разметки;
• бурение каналов для установки свайных опор;
• формирование основания приямка и монтаж опор;
• установку арматуры и бетонирование.

В зависимости от размеров и типа здания определяют необходимое количество столбов

Рассмотрим детально очередность выполнения подготовительных работ, специфику формирования свайного основания.

Как установить асбоцементные трубы для фундамента

Для установки свайных опор необходимо выполнить подготовительные работы, правильно осуществить разметку, соблюдая последовательность операций:

1. Произведите расчистку строительной площадки от зеленых насаждений, камней, мусора.
2. Выполните разметку периметра основания, натянув шнур между вбитыми металлическими прутками или деревянными колышками.
3. Обозначьте от будущей границы основания зону участка с запасом в 2 метра для снятия плодородной почвы, затрудняющей прорастание под зданием сорняков.
4. Удалите дерн, снимите грунт толщиной слоя 0,2–0,3 м.
5. Спланируйте поверхность, засыпьте песчано-щебеночной смесью, тщательно уплотните.
6. Забейте колышки в местах расположения свай, руководствуясь предварительно разработанным проектом.
7. Проконтролируйте правильность забивки, путем выполнения замеров и сопоставления разницы диагоналей, которая не должна превышать 1 см.

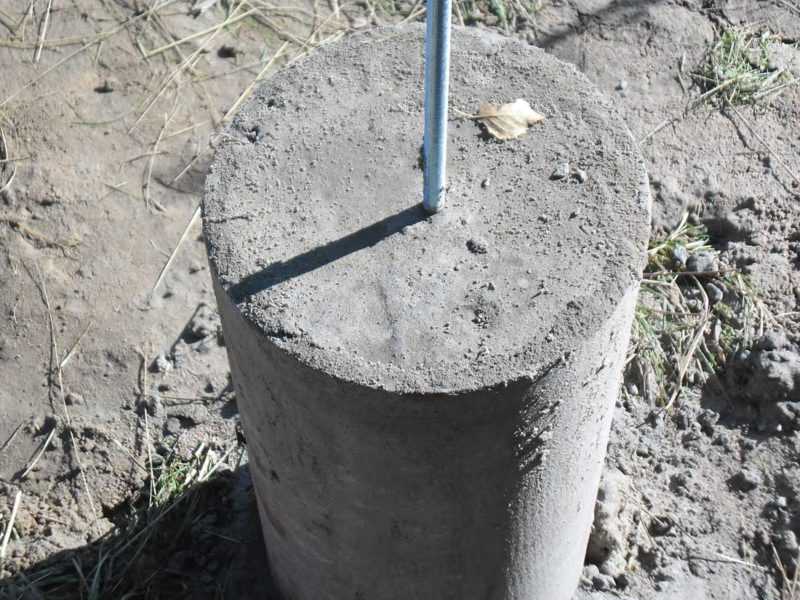

Закончив подготовительные мероприятия, приступайте к формированию свайной основы.

Этот тип фундамента является одним из самых простых и дешевых

Формирование фундамента

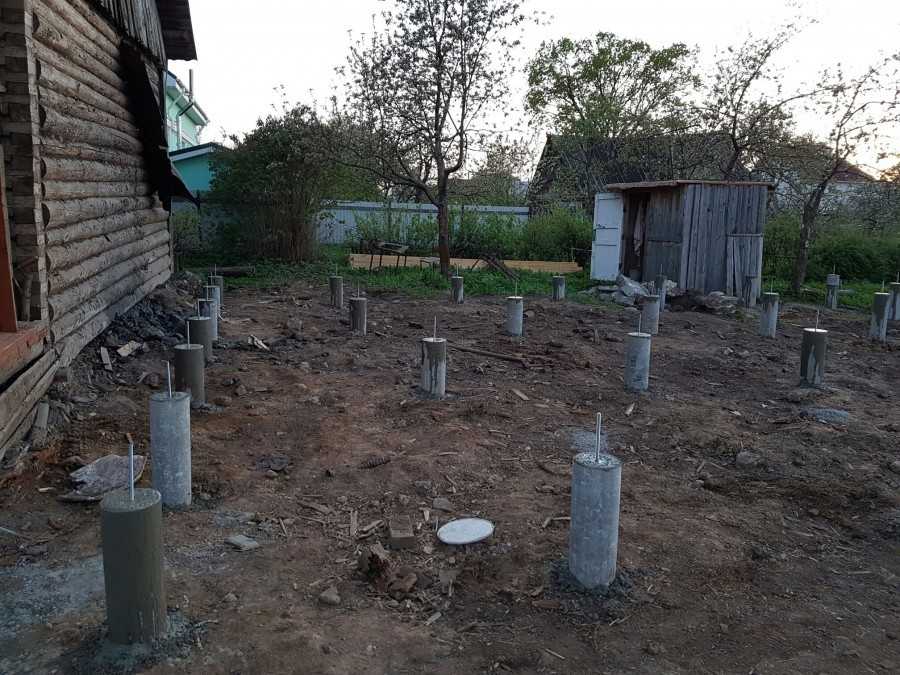

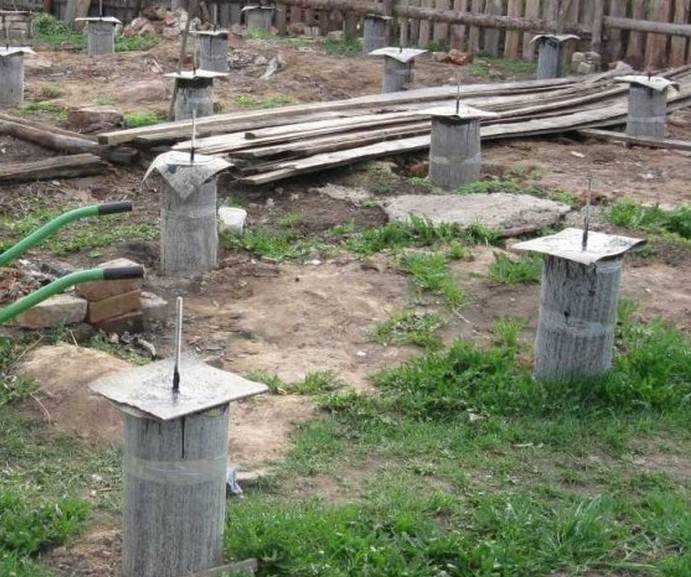

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

Выполняя работы, обратите внимание на следующие моменты:

• контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;

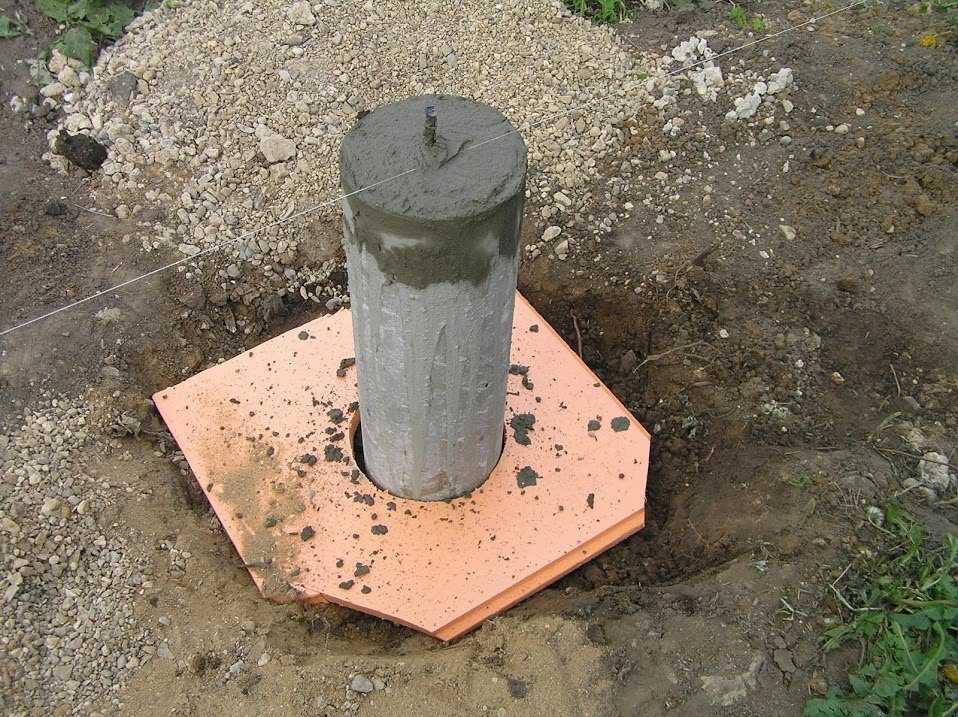

• предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
• на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
• обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
• удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

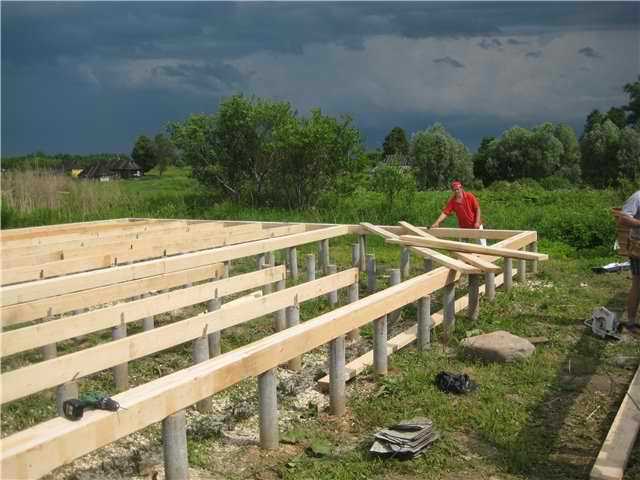

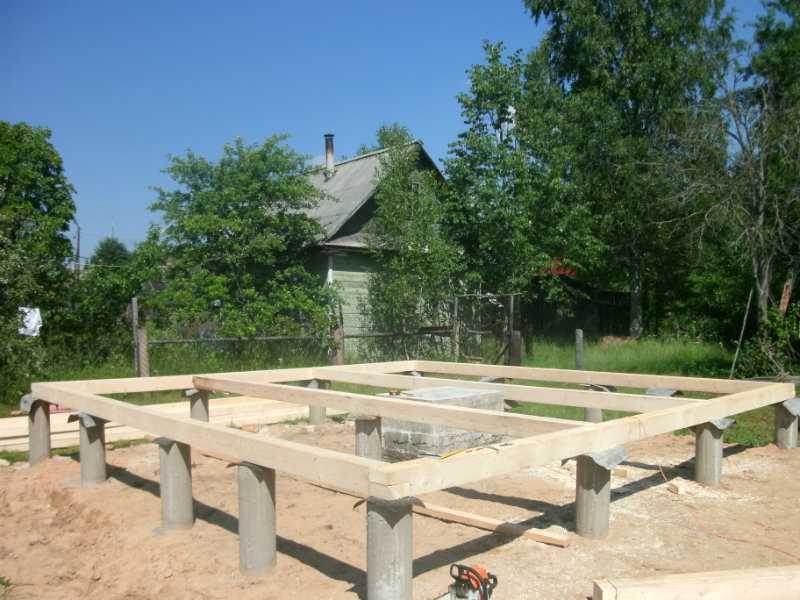

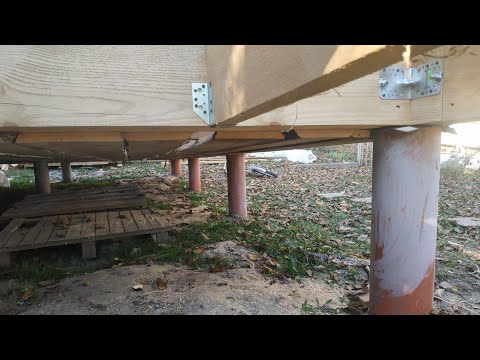

Закончив строительство свайного основания, начинайте возводить стены постройки.

Заключение

Совершенно несложно обустроить фундамент из асбестовых труб своими руками, ознакомившись с материалом статьи. Это бюджетный и достаточно простой вид основы. Важно произвести геологическое исследование участка и квалифицированно выполнить расчеты основания. Руководствуясь пошаговой инструкцией, самостоятельно выполняя работы, можно при минимальных расходах соорудить надежную основу для возведения легкого строения на сложных почвах и затопляемых участках.
