Фундамент из плит ЖБИ считается одним из самых экономичных вариантов формирования основания сооружений.

Его применение имеет определенные ограничения, вызванные малой глубиной заглубления и недостаточной несущей способностью.

Однако в ряде случаев такой вариант рассматривается, как наиболее оптимальная конструкция в сопоставлении стоимости и надежности.

При выборе данного типа фундамента следует исходить из реальных нагрузок и состояния грунта (смотрите другие типы фундамента).

Разновидности и назначение фундамента

Один из способов изготовления фундамента плитного типа является установка в качестве основания готовых железобетонных изделий. Для этого могут использоваться плиты перекрытия или дорожные плиты. Они могут иметь пусто- или полнотелую конструкцию. Из плит перекрытия возможно изготовить и ленточный, малозаглубленный фундамент, когда изделия укладываются по периметру строения.

Основное назначение фундамента из плит ЖБИ – основание для сооружений облегченного типа, каркасных строений, хозяйственных построек, бань, дач, гаражей. Они наиболее привлекательны для специфических условий, когда невозможно возвести полнозаглубленный ленточный или столбчатый фундамент.

Такие условия вызываются пучинистыми, нестабильными и болотистыми почвами, высоким уровнем залегания подземных вод. К сложным грунтам можно также отнести наличие больших плывунов.

Плитный фундамент обладает достаточно высокой прочностью, но при этом не требует большого заглубления. Глубина его максимального заложения не превышает 30-40 см. Такие характеристики позволяют возводить его даже на самых сложных грунтах.

Плюсы и минусы конструкции

Обратить внимание на фундамент из плит ЖБИ заставляют следующие преимущества такой конструкции:

• большая площадь опоры, что позволяет снизить нагрузку на грунт;
• отсутствие значительных земляных работ, т.к. для фундамента не требуется глубокого котлована;
• простота и большая скорость монтажа;
• возможность одновременного использования в качестве напольного перекрытия;
• снижение затрат по сравнению с монолитным фундаментом;
• возможность прокладки инженерных коммуникаций в пустотах плит.

При выборе данного варианта нельзя забывать о наличии недостатков:

• необходимость привлечения грузоподъемных механизмов для укладки плит, а также наличия подъездных путей для транспорта, доставляющего их;
• нестабильность качества различных изделий, что требует очень внимательного подхода при покупке готовых плит;
• более низкая несущая способность по сравнению с монолитной плитой, залитой с армировкой на месте строительства;
• большие сложности в обустройстве подвала.

С учетом плюсов и минусов фундамента из готовых железобетонных плит можно сделать вывод:

[stextbox id=’info’]Они оптимально подходят для небольших сооружений, возводимых на нестабильном грунте, в которых не планируется подвальное помещение.[/stextbox]

Как сделать своими руками?

Подготовка

Рассматриваемый фундамент требует обстоятельной подготовительной работы. Плита фундамента должна быть уложена идеально ровно. Для этого осуществляется тщательное выравнивание площадки. Удаляется вся растительность, причем пни выкорчевываются без остатка.

Котлован роется по всей площади постройки глубиной до 50 см (с учетом подушки и толщины плиты). На дне его насыпается подушка из песка и щебня общей толщиной 15-30 см в зависимости от пучинистости грунта. Засыпка производится слоями толщиной 8-12 см с тщательным трамбованием каждого слоя.

Особенности установки плит

Монтаж фундамента включает 3 основных этапа.

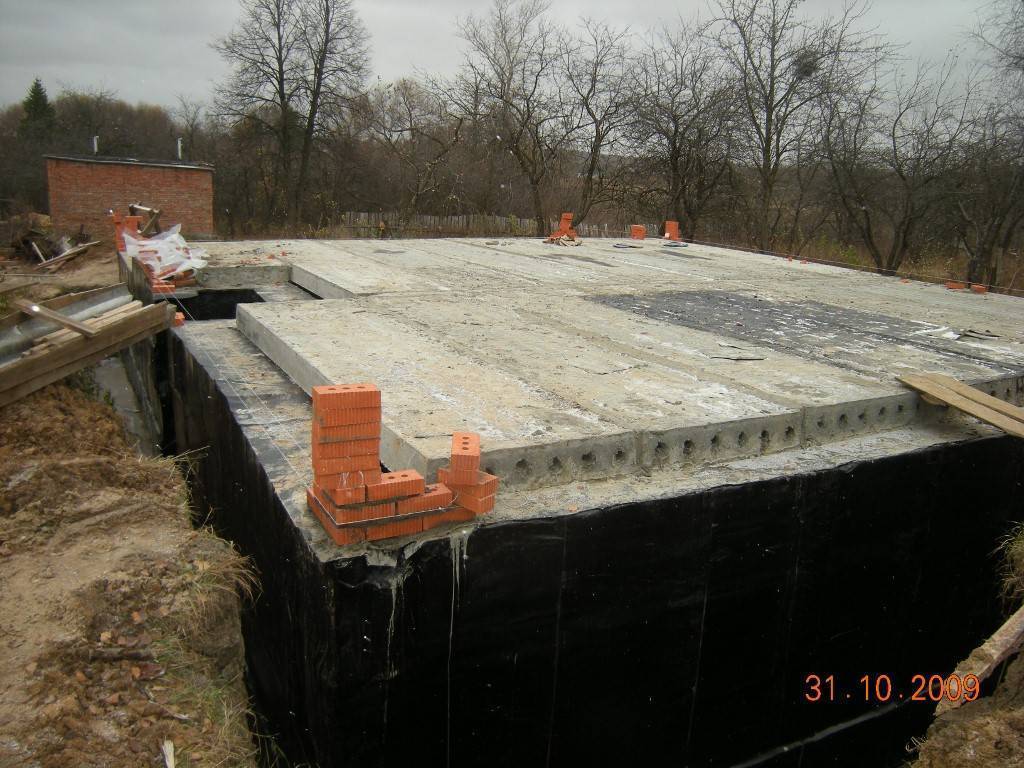

Наложение гидроизоляции и утеплителя

После тщательного выравнивания подушки сверху укладывается гидроизоляционный слой из рулонного материала. Наиболее часто используется рубероид, который стелется в 2-3 слоя с перекрытием полос в каждом слое не менее 15-20 см.

По гидроизоляции формируется теплоизоляционная защита. Для утеплителя можно использовать пенополипропилен или пенопласт. Основное преимущество такого материала – высокие теплоизоляционные характеристике при повышенной стойкости к воздействию влаги и низких температур. В качестве утеплителя можно использовать керамзит, который засыпается слоем порядка 10 см.

[stextbox id=’warning’]Советуем почитать: Современные технологии устройства гидроизоляции фундамента[/stextbox]

Установка плит

Для покрытия всей поверхности фундамента потребуется несколько готовых железобетонных плит. Они укладываются с помощью подъемного механизма максимально близко друг к другу. Толщина изделий выбирается с учетом нагрузок, возникающих от веса строения.

Для легких, вспомогательных построек достаточно использовать стандартные плиты толщиной 12-15 см. Более тяжелые сооружения требуют установки плит толщиной 25-30 см. При установке изделий стыкуются их стальные стержни. Они должны создавать единую армирующую систему. Очень важно тщательно выравнять поверхность всех элементов относительно друг друга.

Бетонирование

После укладки плит на стыках между ними возникают зазоры. Их необходимо залить цементно-песчаным раствором. Для этой цели используется смесь цемента (марки не ниже М300) и песка в соотношении 1:3. После высыхания раствора следует нанести выравнивающую стяжку по всей поверхности фундамента.

Она осуществляется таким же раствором и достигает толщины 3-5 см. Главная задача – сформировать идеально ровную поверхность, что контролируется строительным уровнем. Выравнивание производится с помощью правила.

Далее следует обеспечить правильное высыхание стяжки, исключающее ее растрескивание

При возведении плитного фундамента своими руками, помимо грузоподъемных механизмов, потребуется следующий инструмент:

• подготовительные работы – лопата, лом, кирка, устройство для трамбовки;
• монтаж плит и укладка защитных материалов – болгарка для резки арматуры, молоток или кувалда для выравнивания, ножницы, нож, плоскогубцы;
• бетонирование – кельма или мастерок, шпатель, правило, терка и полутерок, строительный миксер для приготовления раствора.

Контроль качества фундамента обеспечивается с помощью строительного уровня. Для измерений потребуется рулетка и металлическая линейка.

Плитный фундамент из готовых ЖБИ позволяет существенно упростить и ускорить строительные работы. Он способен обеспечить достаточно надежное и долговечное основание для облегченных построек, причем при возведении их на сложных грунтах. Работы можно осуществить своими руками, но для укладки плит придется привлечь грузоподъемные механизмы необходимой мощности.

Предыдущая статьяМонолитная плита фундамента своими руками. Как правильно залить плитный фундамент под частный дом?

Следующая статьяПравила армирования ленточного фундамента частного дома. Виды арматуры и укладка каркаса в опалубку

ЭТО ПРИГОДИТСЯ

В ТОПЕ ПРОСМОТРОВ

Фундамент из плит перекрытия — gbi-kzn.ru

Главная / Статьи / Фундамент из плит перекрытия

Несмотря на большое количество возможностей современного строительства, очень часто предпочтение отдается возведению фундамента из плит перекрытия. Он может быть сборным или монолитным, но такой вариант считается одним из самых надежных.

Фундамент из плит перекрытия часто используется для подготовки ленточного фундамента в домах с цокольным или подвальным помещением. В основе такого фундамента лучше всего использовать железобетонные блоки.

Такой фундамент обладает следующими преимуществами:

1. Конструкция устойчива к движению и вспучиванию грунта, так как обеспечивает его плотное покрытие плитой.

2. Отличается высокой нагрузочной и несущей способностью.

3. Фундамент прост в укладке, монтаж его можно сделать быстрее, в сравнении с другими видами.

4. Плиты перекрытия на фундамент делают его устойчивым к любым атмосферным воздействиям и огню.

5. Конструкция выдерживает давление грунтовых и талых вод.

Важным преимуществом является и то, что укладка такого фундамента позволит построить цокольный этаж и защитить его от воздействия грунтовых вод, независимо от типа почвы.

Первоначально нужно выбрать толщину конструкции — для дома средняя толщина фундамента составит 250 мм. Этого достаточно для качественного и удобного армирования и в это значение уже заложена возможность усадки грунта.

Далее необходимо сделать расчет будущего проекта. В расчете учитывается площадь дома, размер и стоимость подушки, количество бетона, теплоизоляции, арматуры, связки для арматуры. Лучше доверить создание плана фундамента специалистам, есть множество тонкостей, которых не знают обычные люди. Например, ширина плиты должна быть на метр-два шири, чем конструкция дома. Это предотвратит возможность усадки грунта и сделает строение более устойчивым.

1. Плиты перекрытия+ на ленточный фундамент сделаны специально для устройства ленточного фундамента под здания на сухих и влажных грунтах. Такие плиты делаются из тяжелого и прочного бетона. Их использование предотвращает проседание дома и трещины на стенах.

2. Плита для мелкозаглубленного фундамента. Подойдет для установки под дома из бруса или бревна.

3. Плавающая плита. Это современный тип фундамента, который двигается вместе с домом и быстро адаптируется к изменениям грунта.

4. Плиты перекрытия на свайный фундамент. Отличаются прочностью и большим весом, а также обеспечивают гидро- и теплоизоляцию.

Компания ЖБК-1 в Казани предлагает качественные железобетонные конструкции, которые обеспечивают прочность и надежность любой конструкции. Мы предлагаем заказать готовые конструкции из большого ассортимента, или предоставить чертежи для индивидуального производства.

Доставим железобетонные конструкции в любую точку России точно в срок!

Читайте также:

• Расчет плиты перекрытия – почему так важно обратиться к профессионалам?
• Виды плит, их назначение и особенности
• Все о ребристых плитах. Коротко и понятно

Ремонт плитного фундамента — CJGeo Contractors

Усадившийся бетонный плитный фундамент или пол? Опытные бригады Concrete Jack по монтажу пенопластовых и плитных домкратов являются экспертами по ремонту плитных фундаментов и могут поднять ваш осевший пол за небольшую часть цены и почти без нарушений, связанных с опорами из плит или их заменой. В отличие от накладок, таких как наливные полы, укладка пенопластом и укладка плит устраняют причину осадки пола, чтобы обеспечить максимально возможный срок службы. Как правило, пенопластовый домкрат не требует удаления всех напольных покрытий. Компания Concrete Jack имеет опыт работы с бригадами по подъему пены и плит, которые отремонтировали тысячи плитных фундаментов, от домов на одну семью до продуктовых магазинов и складов.

Причины проблем с плитным фундаментом

Наиболее распространенной причиной проблем с осадкой плитного фундамента является неправильное размещение обратной засыпки. Общая последовательность строительства пола из плавающих плит заключается в том, чтобы сначала установить внешние стены, а затем установить под плитой все необходимые водопроводные, электрические, HVAC или другие инженерные коммуникации. После запуска инженерных коммуникаций рассыпают песок, камень или грязь, чтобы выровнять поверхность. Если материал наполнителя не уплотнен или может уплотняться с течением времени, он со временем оседает. Эта осадка приводит к образованию пустот (воздушных пространств) под плитным фундаментом. Очень немногие плиты предназначены для длительного использования в качестве мостов через эти пустоты, поэтому плита в конечном итоге треснет и начнет оседать. После того, как ваш дом построен, эмпирическое правило заключается в том, что грунт, заложенный во время строительства, осядет примерно через 10 лет, что уберет опору с пола. Полы, как правило, оседают медленнее, чем грунт, из-за трения о соседние стены, полы и области адекватной опоры. Иногда в сантехнике, особенно в канализационных линиях, могут образовываться вздутия и смещенные соединения, что может вызвать дополнительные проблемы. Мы рекомендуем, чтобы независимый сантехник проверил ваши канализационные линии под полом в рамках проекта по подъему пола. Иногда, если произошла обширная осадка пола, под которым находится ковкое железо или другая жесткая сантехника, мы сначала используем инъекцию цементного раствора, чтобы защитить водопроводные линии перед монтажом пены. Проблемы с дренажем также могут быть причиной проблем с плитным фундаментом. Водосточная труба, которая выливается прямо рядом с вашим фундаментом, может привести к тому, что дождевая вода смягчит подстилающую почву, уменьшая ее способность выдерживать вес. Со временем это позволяет фундаменту оседать (подумайте о разнице в том, чтобы ступить в глубокую грязь, а не на сухую почву). Проблемы с дренажем также могут привести к вымыванию или эрозии почвы из-под фундаментной плиты. Это довольно редко.

Признаки проблем с плитным фундаментом

Существует несколько типичных признаков осадки плитного пола:

Уклон/«ощущение наклона»

Полы должны быть уложены ровно. Если вы чувствуете, что идете под гору, идя по дому, ваш пол, скорее всего, оседает. Если вам нужно подложить под мебель прокладку, чтобы она стояла ровно, пол, скорее всего, осел. Тем не менее, некоторые плиты намеренно установлены с уклоном, например, полы во внутренних двориках и гаражах, поэтому, когда они перепрофилируются в готовое пространство, обычно возникает ощущение наклона.

Опасность споткнуться

Когда разные плиты, расположенные рядом друг с другом, оседают в разной степени, на стыках между плитами может возникнуть опасность споткнуться. Опасности споткнуться внутри домов относительно редки, поскольку плитные перекрытия обычно монолитные (один большой кусок) и армированные. В старых домах без армированных плит иногда могут образовываться большие трещины с неравномерной осадкой (одна сторона ниже другой).

Трещины в полах

Иногда трещины указывают на усадку, но трещины являются гарантией практически любого бетона, поэтому то, что бетон потрескался, не означает, что он осел или имеет структурные проблемы. Трещины образуются до оседания, поэтому они могут быть хорошим индикатором проблем под фундаментом из бетонной плиты. Трещины в плитах перекрытия часто скрыты напольным покрытием, но будут отражаться через плитку.

Зазоры под плинтусами

Зазоры под плинтусами — один из самых верных признаков осадки плитного пола. Многие дома спроектированы таким образом, что большая часть веса конструкции ложится на внешние стены фундамента, поэтому, когда плита начинает оседать, пол отрывается от стен, оставляя зазор. Со временем каркасная конструкция дома осядет, из-за чего в многоэтажных домах могут образоваться щели под плинтусами наверху.

Нехарактерный молдинг короны

Потолочный плинтус часто устанавливают для закрытия щелей в верхней части стен, которые оседают на плиту перекрытия. Если вы смотрите на дом, который стоит вдвое дешевле, вам кажется, что вы спускаетесь с холма, входя в него, и в каждой комнате есть лепнина венца, стены, вероятно, сползли с потолка, когда пол осел.

Заклеивание дверей

По мере того, как стены оседают или сносятся из-за оседания полов, дверные рамы могут искривляться, в результате чего двери «расшатываются» или перекручиваются, что может заклинить дверь и помешать ей правильно открываться и закрываться.

Методы ремонта плитного фундамента

Поддомкрачивание пенопластом является предпочтительным методом подъема осевших плитных перекрытий. Монтаж пенопластом — это тихий, быстрый и чистый процесс, и в большинстве случаев напольные покрытия и мебель могут оставаться на месте. Мы подняли полы площадью 800 квадратных футов, которые упали более чем на три дюйма, используя всего две дырки размером с монету менее чем за три часа. В случаях, когда под полом имеются исключительно большие пустоты (глубиной более 16 дюймов), Concrete Jack может установить ячеистый бетон для заполнения больших пустот перед подъемом полиуретаном высокой плотности. Иногда в дополнение к осадке плиты необходимо решать проблемы глубоко в почве. В этих случаях могут быть установлены толкающие или винтовые сваи, особенно в местах с очень большой нагрузкой. Химическая цементация также может использоваться для обработки подстилающих грунтов с целью их затвердевания в виде жестких несущих колонн в качестве альтернативы установке опор.

Стоимость ремонта плитного фундамента

Ремонт плитного фундамента с использованием домкрата плиты или домкрата из пенопласта обычно стоит менее трети стоимости замены. Набивка пеной сводит к минимуму стоимость ремонта пола, потому что отверстия для инъекций небольшие (размером с монету) и относительно редки. Например, для кафельных полов мы можем просверлить отверстия в четырехсторонних пересечениях плиток в линиях затирки, а затем залатать отверстия окрашенным бетоном, близким к цвету затирки или плитки. Для полов с ковровым покрытием мы можем отрезать небольшие квадраты ковра, или вы можете скатать его для работы. Как правило, мебель может оставаться на месте во время работы. Любые плинтусы или другие отделочные материалы, которые были приспособлены для маскировки или приспособления к осадке, должны быть удалены перед подъемом. Количество пенополиуретана, необходимое для заполнения пустот под полом, является одним из основных факторов, определяющих стоимость. Для домов, в которых нет больших пустот, домкрат из пенопласта обычно стоит не более 7 долларов за квадратный фут. Однако, если площадь очень маленькая, проезд становится большей составляющей стоимости, и, следовательно, цена за квадратный метр может быть выше. Кроме того, если есть большие пустоты, которые необходимо заполнить в процессе, обширная внутренняя отделка и т. д., стоимость может быть выше. Опоры из плит, которые некоторые компании устанавливают для стабилизации полов, обычно стоят около 30 долларов за квадратный фут, они очень грязные и плохо справляются с фактическим поднятием осевшего пола, и после этого все еще требуют заполнения под полом пеной или цементным раствором. . Чтобы увидеть более подробные сравнения между затратами и преимуществами ремонта различных плитных фундаментов, посетите нашу страницу о стоимости ремонта плитных фундаментов. Concrete Jack предлагает варианты оплаты для большинства проектов по ремонту фундамента.

Признаки проблем с фундаментом | Фундаменты из бетонных плит

Многие дома с 1970-х годов строились с использованием фундаментов из бетонных плит. Поверх грунта заливается фундамент из толстого бетона. Несмотря на то, что пространство для обхода было заменено плитным фундаментом, все еще существуют проблемы, связанные с фундаментом из бетонных плит.

Если у вашего фундамента из бетонных плит возникла проблема, вам необходимо немедленно связаться с профессиональной компанией по ремонту фундамента. Это должно облегчить обширную оценку фундамента, чтобы определить серьезность проблемы.

Стоит отметить, что некоторые признаки не обязательно могут быть вызваны только проблемами с фундаментом. Могут быть и другие причины неисправностей.

Серьезность повреждения вашего фундамента следует оценивать сразу же после того, как вы обнаружите какие-либо признаки проблем с фундаментом.

Признаки проблем с фундаментом могут быть серьезной проблемой.

Разрушение фундамента Изображение ремонта гранитного фундамента. Даллас Форт Уорт Техас

Вот фотографии трещин в фундаменте. Когда такие трещины очевидны, обычно это трещины в гипсокартоне, каменной кладке или кирпиче.

Разбитые бетонные плиты

Разрушение бетонных плит может быть вызвано рядом причин. Интересно, что это не обязательно может быть проблемой фундамента. Напряжения, исходящие от стен, могут привести к тому, что кусок бетона треснет или отломится во внешнем углу. В верхней части плиты разрыв происходит по обоим краям плиты и простирается на 4-8 дюймов от угла. Затем разрыв распространяется на 1-2 дюйма вниз к основанию, еще больше ослабляя бетонный клин, что может привести к его падению.

Если вы заметили, что трос для постнатяжения торчит из бетонного клина, вам необходимо вызвать специалиста по тросам для постнатяжения, чтобы зафиксировать бетон и обеспечить надлежащее натяжение троса. Для всех кабельных анкеров и тросов пост-натяжения крайне важно проходить надлежащее техническое обслуживание.

Неровный пол

Неровный пол является признаком проблемы с фундаментом и требует немедленного вмешательства специалиста. Подъем фундамента обычно вызывает неровности, которые постепенно появляются в бетонном перекрытии. В большинстве случаев это происходит при протечке водопровода. Когда глина впитывает воду, она имеет тенденцию к расширению, что оказывает огромную силу на бетонный пол, вызывая насыпь или бугор. Кроме того, утечка может произойти как в канализации, так и в водопроводе.

Утечка воды может произойти, даже если в этой части дома нет водопровода. Это может произойти по 2 причинам;

1. Вода иногда поступает из другой части дома с водопроводной системой и следует по трассе мягкого грунта, образовавшегося при строительстве. В основном это происходит, когда проект изменяется во время строительства, что приводит к изменению маршрута бетонной балки или водопроводной системы.

2. Сантехника обычно предназначена для распределения воды из центральной точки в разные части дома, где требуется вода. Например, у некоторых людей есть две ванные комнаты, расположенные в противоположных концах дома, соединенные с общей канализацией Y-образным соединением. Это делается для снижения стоимости труб и сокращения затрат на строительство, но может привести к утечке в подающей трубе.

Удар посередине дома редко возникает непосредственно из-за проблем с фундаментом. Утечки воды, если их вовремя не устранить, могут привести к проблемам с фундаментом. Если оставить проблему нерешенной, она в конечном итоге ослабит почву, поддерживающую ваш фундамент.

Общие признаки проблем с фундаментом

Подъем

Подъем происходит, когда фундамент поднимается в определенной области, а не оседает там, где он опускается. Происходит это из-за повышенного содержания влаги в глинистой почве или в неправильно спроектированном фундаменте. Если ваши столешницы, полы и стены больше не находятся на одном уровне, это признак того, что ваш фундамент переживает переворот.

Чтобы справиться с переворотом, рекомендуется использовать Потенциальный вертикальный подъем (PVR) перед началом строительства дома. Если вы уже живете в доме, убедитесь, что у вас есть хорошая дренажная система. Поднятие обычно связано с влажностью и пластичностью почв, таких как глина.

Трещины в фундаменте

Трещины в фундаменте возникают в результате многих факторов, в том числе переворотов и оседаний. Когда фундамент трескается, это вызывает расслоение на стыках, позволяя воде, влаге или насекомым проникать в дом. То, что начинается как волосяная трещина, может стать более серьезным осложнением.

Лучше всего регулярно осматривать фундамент на наличие трещин. Если вы обнаружите, что трещины больше 1/16 дюйма, необходимо принять срочные меры. Рекомендуется позвонить специалисту по фонду, чтобы изучить и сообщить вам о масштабах проблемы. В этом случае они предпримут профилактические меры по устранению трещины, чтобы предотвратить дальнейшее повреждение.

Заселение

Заселение – обычное явление, происходящее во всех домах. Это естественный процесс, при котором дом постепенно погружается в землю. Проблема с оседанием заключается в том, что это может вызвать проблемы с фундаментом в вашем здании. Когда проблемы с фундаментом не решаются своевременно, они могут нанести серьезный ущерб вашему дому.

Если в вашем доме есть трещины в стенах, кирпичах и окнах или если ваши двери заедают, вам необходимо вызвать специалиста, так как это признаки проблем с фундаментом. Установка свай или винтовых опор является наиболее распространенным средством от осадки, поскольку они обеспечивают надежную поддержку и предотвращают дальнейшую осадку.

Перемещение свай

При смещении свай они могут дестабилизировать плитный фундамент. Переключение не происходит в одночасье; это постепенный процесс, вызывающий те же проблемы, что и при заселении. Общие проблемы включают трещины, выпуклые полы и торчащие двери. Лучший подход к ремонту подвижного фундамента — установить новые опоры, чтобы улучшить устойчивость вашего дома.

Неправильный дизайн

Плохо спроектированный фундамент может привести к проблемам в будущем. Отсутствие консультации с инженером для проведения профессиональных геологических изысканий, игнорирование профессиональных советов при строительстве фундамента, устройство фундамента на неподходящем типе грунта и физические ошибки при строительстве фундамента могут иметь пагубные последствия.
