Фундамент монолитная плита

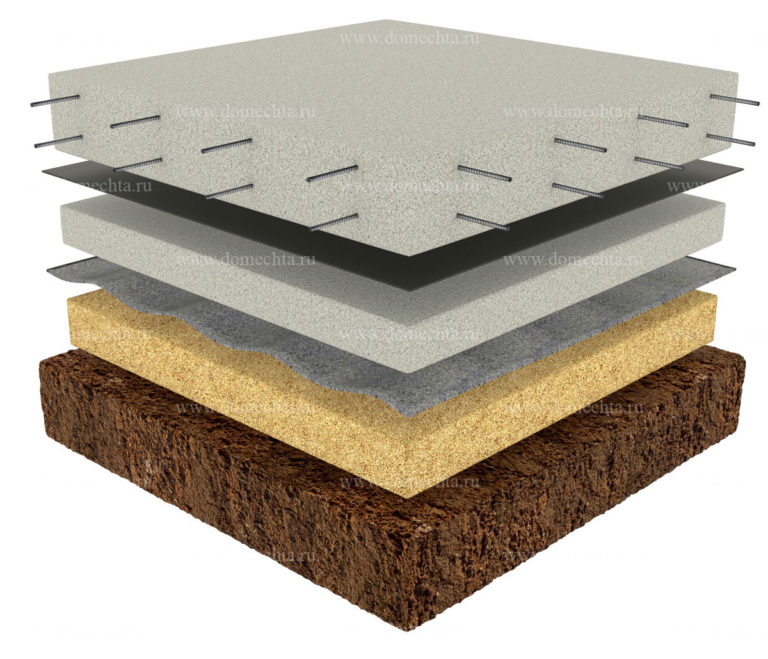

Плитные монолитные фундаменты выполняются в виде незаглубленных или мелкозаглубленных конструктивных элементов из железобетона. Для их устройства в качестве основания используется уплотненная подушка из песка (толщиной до 50 сантиметров). При этом такие фундаменты имеют достаточно высокие показатели прочности, долговечности и надежности.

Толщина монолитной плиты определяется в зависимости от того, какие нагрузки будет испытывать фундамент. Монолитный плитный фундамент способен выдерживать более высокие нагрузки, чем сборные конструкции.

Случаи, когда монолитный плитный фундамент устраивать целесообразно

• При строительстве объектов на сложных грунтах.
• Для реализации безподвальных проектов, а также в случаях, когда высота цокольного этажа не слишком большая.
• В зданиях, где фундамент будет выполнять роль пола. Однако в этом случае фундамент монолитная плита должен быть утеплен и должна быть проведена надежная гидроизоляция.

Кроме того, монолитный плитный фундамент, изготовленный из морозостойкого бетона, является отличной альтернативой остальным фундаментам, при строительстве на грунтах с большой глубиной промерзания. В этом случае устраивается «матрац» из утеплительного материала, производится изоляция гидроизолом или геотектилем. В качестве утеплителя можно применять пенопласт, обладающий высокой плотностью или более современным материалом – пенополистиролом.

Преимущества монолитных плитных фундаментов

• Большая площадь опоры позволяет значительно сократить нагрузку, которую будет испытывать основание. Кроме того, все нагрузки будут распределяться равномерно.

• Монолитные плитные фундаменты легко переносят «плавающие» нагрузки, возникающие при движении слоев почвы.

• За счет большой площади опоры такие фундаменты способны выдерживать большие нагрузки, и передавать их дальше на основание.

• Плита не подвержена деформациям. Это позволяет защитить стены здания от перекосов, неравномерной усадки и возникновения трещин.

• Монолитный плитный фундамент может выступать в качестве черновых полов. Это позволяет значительно сократить расходы при строительстве.

• Возможность выполнять строительные работы на сложных грунтах. Это избавляет от необходимости выполнять сложные и трудоемкие земляные работы.

Выбор материалов

Для того, чтобы монолитный плитный фундамент имел наилучшие показатели, стоит ответственно подойти к выбору материалов для его устройства:

• Бетон. Для таких фундаментов, чтобы обеспечить надежные показатели прочности, несущей способности и долговечности стоит выбирать бетон не ниже чем М300.
• Арматура. Для монолитного плитного фундамента можно использовать самую обычную арматуру. Выбор класса важен только при проведении сварных работ по устройству сеток или каркасов. В зависимости от того, какие нагрузки будет воспринимать фундамент выбирается диаметр стержней.

Все работы по устройству монолитного плитного фундамента можно выполнить самостоятельно, или обратившись к профессиональным бригадам, которые этим занимаются.

виды плиты, как залить самому

Содержание:

• Виды монолитного фундамента.
• Плюсы фундамента из монолитной плиты.
• Минусы монолитного фундамента.
• Как сделать фундамент (утеплённую шведскую плиту) за 14 шагов.
• Вывод.

Представим ситуацию: вы хотите построить дом. У вас большая семья, поэтому и дом должен быть крупным ― трёхэтажным, чтобы всем хватило места. А значит, надо тщательно выбрать фундамент ― не каждый выдержит такую серьёзную нагрузку.

Другая ситуация: вы строите дом (этажность и площадь неважны) и хотите, чтобы все коммуникации ― водопровод, электрокабели и прочее ― были скрыты. Во-первых, это красиво. Во-вторых, когда коммуникации скрыты, это надёжнее ― их сложно случайно повредить.

В обоих случаях оптимален монолитный фундамент. Расскажем подробнее о нём, о его разновидностях, плюсах, минусах и о том, как сделать его своими руками.

Виды монолитного фундамента

Монолитным называют фундамент, который представляет собой цельную железобетонную или бетонную конструкцию.  Его изготавливают прямо на стройплощадке ― делают форму для фундамента, при необходимости ― армируют металлическими прутьями, затем заливают бетоном.

Монолитным может быть и ленточный фундамент, и плитный, и свайный, и столбчатый, если плиты, столбы, сваи или ленты состоят не из отдельных частей, а из цельного «куска» железобетона.

В статье мы рассмотрим монолитный фундамент в традиционном понимании, то есть только плитный.

Плитный фундамент бывает трёх видов:

1. Классический сплошной, когда бетонную или железобетонную плиту заливают на строительной площадке.



Сплошной монолитный фундамент под дом

2. УШП (утеплённая шведская плита). Её тоже заливают на месте строительства. Это та же бетонная или железобетонная плита, но утеплённая (снизу и по бокам). В ней уже встроены все коммуникации, в том числе система тёплого пола. Далее мы рассмотрим, как сделать такой фундамент своими руками.
   Коэффициент теплопроводности такой плиты почти в два раза меньше, чем такой же железобетонной без теплоизоляции. Это значит, УШП лучше держит тепло.
   Представим, что у вас в доме из отопления ― только тёплый пол. На улице зима, морозы. Внезапно отключают электричество, тёплый пол тоже перестаёт работать. Если у вас фундамент УШП, пол ещё несколько дней останется тёплым. Если фундамент из железобетонной плиты без утеплителя ― пол остынет в разы быстрее, дома будет прохладно и неуютно.
3. Сборно-монолитный . На стройплощадку привозят готовые железобетонные плиты под фундамент, укладывают их в котлован и заливают бетоном.
   Такой вариант рассматривать не будем, его используют достаточно редко ― например, когда надо сделать небольшой разноуровневый фундамент из бетонных плит, как на фото ниже.



   Разноуровневый сборно-монолитный фундамент

   Эксперты считают, что сборно-монолитный вариант уступает в прочности сплошному и УШП. Конструкция условно монолитная, но слой бетона, соединяющий плиты, не слишком толстый. В слабых местах ― на стыках плит ― могут появиться трещины.

Плюсы фундамента из монолитной плиты

Рассмотрим, чем хорош фундамент из монолитной плиты ― классический и УШП.

• Высокая прочность. Несущая способность больше, чем у других видов фундамента. Он выдержит трёхэтажный дом из кирпича. Для сравнения: свайный фундамент используют для одно- и двухэтажных домов из лёгких материалов ― например, газобетона, облицованного профлистом или сайдингом.
• Долговечность. Считается, что такое основание может прослужить более 100 лет. Ему не страшна ржавчина, он не разрушается от воды, не деформируется из-за движений грунта и веса здания.
• Нет слабых мест. Конструкция монолитная, швы и стыки отсутствуют. А значит, фундамент не треснет.
• Скрытые коммуникации. Вам не придётся маскировать трубы, они будут скрыты в фундаменте. Вместо батарей можно сделать тёплый пол (в УШП он встроен) ― тогда радиаторы не будут отвлекать внимание и портить интерьер.
• Больше площадь ― меньше нагрузка. Площадь монолитного фундамента больше, чем любого другого. А значит, на 1 м² приходится меньшая нагрузка.
  Сравним: если условные 100 кг давят на 10 м², на каждый квадрат приходится 10 кг веса. Если мы возьмём тот же вес и площадь 100 м ², то на каждый квадрат придётся всего 1 кг, то есть в 10 раз меньше.

• Неприхотливость к почве. Можно строить на слабом грунте или там, где грунтовые воды залегают высоко и не дают заглубить фундамент.
  Исключение ― глинистая почва. Об этом расскажем чуть позже.

• Экономия на земляных работах. Монолитный фундамент, как правило, заглубляют менее чем на полметра. Подготовить неглубокий котлован можно своими руками, специальные навыки для этого не нужны. А значит, вы сэкономите время и деньги на нулевом цикле строительства.
  Для сравнения: чтобы возвести ленточный фундамент, требуется большой объём земляных работ ― надо рыть глубокие траншеи. Обычно требуется помощь специалистов и аренда спецтехники.

• Экономия на выравнивании пола. Поверхность монолитной плиты ― это и есть черновой пол первого этажа. Вам не надо делать дополнительную стяжку. Напольное покрытие можно укладывать прямо на плиту.

Минусы монолитного фундамента

Не обошлось и без недостатков, и их немало.

• Высокая цена фундамента из железобетонной плиты. Даже если сэкономите на земляных работах и выполните их сами, придётся потратиться на материалы. Потребуется много арматуры и бетона, будут затраты на спецтехнику ― нужно будет залить весь фундамент за раз, это сложно сделать самостоятельно.
  УШП, как правило, стоит ещё дороже. Поэтому оба варианта мы не можем отнести к бюджетным.

• Вынужденная «заморозка» стройки. Когда вы зальёте фундамент, придётся ждать, пока он затвердеет. Бетон набирает прочность 28 дней, то есть строительство приостановится примерно на месяц.
• Прихотливость к погоде и сезону. Классический фундамент и УШП обычно делают поздней весной или летом. Зимой задача усложняется: придётся добавлять присадки, подогревать бетон, чтобы он не замёрз, а это повлечёт дополнительные затраты. Сохнуть бетон тоже будет дольше, чем летом.
• Отсутствие подвала. В доме, построенном на плите, невозможно сделать подвал ― для него нет места.
• Невозможность строительства на склоне. Под плитой для фундамента дома склон может просто обрушиться, не выдержав нагрузки. Для такой местности больше подойдёт свайный фундамент.
• Не подходит для глинистой почвы, особенно если в регионе частые и продолжительные дожди. Тяжёлый фундамент будет слишком сильно давить на размягчённый грунт и «тонуть».
• Не подходит для местности с оползнями. Плитный фундамент двигается вместе с почвой. А значит, если грунт «поползёт», фундамент «уедет» вместе с домом.

Как сделать фундамент (утеплённую шведскую плиту) за 14 шагов

1. Выкопайте неглубокий котлован (глубиной не более 0,5 м). Разровняйте землю, чтобы получилась заглублённая площадка с ровным дном.



Площадка под плитный фундамент

2. Засыпьте песок и утрамбуйте каждый слой виброплитой.



Рабочий трамбует песок

3. Проведите коммуникации ― водопровод, канализацию, электричество. Они должны выступать над поверхностью будущего фундамента.



Выход электрического кабеля

4. Уложите геотекстиль. Он похож на спанбонд ― материал, которым часто укрывают теплицы. Но геотекстиль долговечнее, прочнее и примерно в 10 раз плотнее, поэтому его используют в строительстве.
   Он разделяет слои песка (предыдущий) и щебня (следующий). В слое щебня много пустот. Если нет разделяющего слоя геотекстиля, песок постепенно заполнит все пустоты, фундамент может просесть. Геотекстиль пропускает воду, но не позволяет песку смешиваться со щебнем.
5. Насыпьте и утрамбуйте щебень.



Щебень

6. Пролейте щебень битумом (для гидроизоляции).
7. Уложите на дно и по бокам котлована утеплитель (обычно используют пенополистирол).
8. Смонтируйте форму для заливки фундамента ― опалубку из фанеры или досок. Она должна быть примерно на 10 см выше предполагаемого фундамента. Выровняйте каркас, особое внимание уделите углам. Они должны быть строго прямыми.
9. Укрепите каркас плиты фундамента арматурой. Это сделает конструкцию более прочной и стойкой к деформации в любой плоскости.



Армированная «заготовка» для фундамента

10. Смонтируйте систему тёплого пола и зафиксируйте её на армированной сетке.
11. Замешайте бетон для плиты фундамента и залейте в опалубку. Обязательно утрамбуйте его промышленным вибратором ― это поможет вытолкнуть пузырьки воздуха. А значит, в бетоне будет меньше пустот и он станет более крепким.
    Важно: заливайте плиту фундамента за один раз. Скорее всего, вам пригодится бетононасос или гибрид (аппарат, который совмещает в себе функции строительного миксера и бетононасоса).



Рабочий заливает бетон

12. Выровняйте поверхность фундамента правилом.
13. Подождите 28 дней, пока бетон высохнет. На нём не должно остаться сырых пятен.
    Важно: первые несколько дней поливайте плиту водой, чтобы бетон не потрескался, пока сохнет. Если не улице температура выше +25 ^оС, накройте фундамент плёнкой.



Сухой бетон

14. Утеплённая шведская плита готова. Снимите опалубку, плёнку и продолжайте строительство.

Вывод

Монолитный железобетонный фундамент и УШП ― оптимальное решение практически для любых зданий. Вкратце его можно охарактеризовать так: надёжный фундамент для надёжного дома.

Он прочный и долговечный, все коммуникации скрыты внутри плиты. Вы экономите время и деньги на земляных работах и на стяжке пола.

Монолитный фундамент для дома ― утеплённую шведскую плиту ― частично можно сделать своими руками.  Главный нюанс ― заливка плиты фундамента, это надо выполнить за один раз.

Но вместе с тем монолитный фундамент для дома дорогой и прихотливый к сезону ― обычно его заливают только летом. Его нельзя строить на склоне, на глинистой почве и в местности с оползнями. В доме с таким фундаментом невозможно сделать подвал. Также придётся остановить стройку почти месяц, чтобы бетон набрал прочность.

Преимущества и недостатки монолитного плитного фундамента

Арка Рой

3D-моделировщик и архитектор в Global Associates

Опубликовано 27 июля 2021 г.

+ Подписаться

Бетонные плиты и фундаменты образуют фундаменты из монолитных плит с использованием одного слоя бетона. Монолитные фундаменты предпочтительнее, поскольку они снижают трудозатраты и ускоряют строительство по сравнению с другими типами фундаментов.

Фундамент из монолитной плиты обычно имеет толщину от 12 до 18 дюймов, а толщина плиты — от 4 до 6 дюймов. Монолитные фундаменты требуют соответственно подготовленной площадки и железобетона с проволокой и арматурными стержнями.

Подготовка площадки

1. Почва под плитой не содержит органических веществ. Необходимо уплотнение и удаление верхнего слоя почвы.

2. Ответственность за соблюдение кодекса определяет тип и размещение подкреплений. Обычно используются монолитные плиты из 4-х стержней. Металлические стержни, называемые местами арматуры, перекрываются, и вы связываете их вместе, размещая их рядом в траншеях.

3. Толстые кромки – результат канавки по краю плиты. Глубина и ширина траншей определяются строительными нормами. В теплом климате используются траншеи шириной 1 фут и глубиной 1 фут, в то время как в условиях мороза используются траншеи шириной 1 фут и глубиной 2 фута.

Преимущества монолитных плитных фундаментов

Монолитные фундаменты обладают многими преимуществами по сравнению с традиционными. В этом есть несколько преимуществ:

Подробнее

• 10 лучших плагинов BIM для ArchiCAD в 2023 году

  6 марта 2023 г.

• Прочитайте правильное руководство по BIM в 2023 году для разных уровней BIM.

  3 марта 2023 г.

• Лучшие бесплатные плагины V-Ray для продвинутого моделирования

  2 марта 2023 г.



• Использование взаимодействующих компонентов Revit для создания интеллектуальных семейств Revit

  1 марта 2023 г.

• Руководство для начинающих по созданию вашей первой 3D-модели с помощью SketchUp

  28 февраля 2023 г.

• Контрольный список исполнительного производства: что это? и важность этого в архитектуре BIM

  27 февраля 2023 г.



• Бесплатное программное обеспечение САПР для вашего использования

  23 февраля 2023 г.

• Руководство по продвижению и обучению 3D-моделей в SketchUp для начинающих

  22 февраля 2023 г.

• Вот несколько советов по предотвращению и устранению строительных дефектов с помощью BIM.

  21 февраля 2023 г.

• Различные инновационные материалы в мире строительства

  21 февраля 2023 г.



Монолитные плиты | А-бетон MT

Что мы подразумеваем под монолитной плитой?

Отличие традиционных и монолитных фундаментов

Классический бетонный фундамент состоит из трех элементов: фундамента, фундаментных стен и плиты. Фундаменты представляют собой большие куски бетона, которые глубоко погружаются в землю, чтобы равномерно распределить вес здания, что предотвращает образование трещин и сохраняет конструкцию стабильной. В холодном климате фундаменты также защищают от мороза, потому что они находятся глубоко ниже точки, куда обычно может проникнуть мороз. Если фундаменты недостаточно глубоко заглублены в землю, вода в почве будет делать то же, что и вода: замерзать и таять. Каждый раз, когда вода превращается в лед, она увеличивается в объеме, прежде чем снова оттаять и создать пространство в земле, в которое фундамент неизбежно погрузится. Вы видите то же самое с тротуарами, которые пережили суровую зиму или две, так что просто представьте, если бы это произошло под вашим домом!

Далее у вас есть фундаментные стены. Они сделаны из широких кусков бетона, которые сидят на опорах и соприкасаются с остальной конструкцией. Вы, вероятно, видели их раньше, если были в недостроенном подвале, открытые стены — это стены фундамента. Между стенами фундамента и фундаментом зажата фундаментная плита. Этот огромный кусок бетона — ваш цокольный этаж, также называемый черновым полом.

Каждый из этих элементов имеет важное значение для целого и должен быть вылит и оставлен для отверждения отдельно. На сбор каждой части головоломки может уйти до недели. Это означает, что строительство фундамента является значительной частью графика строительства, а также очень дорогостоящим аспектом проекта. Отсюда и гениальность монолитных плит, которые объединяют фундамент и фундаментную плиту в одно целое. С монолитными плитами обе части фундамента заливаются и отверждаются одновременно, поэтому вы экономите дни на работе и деньги в банке!

Заливка фундаментов из монолитных плит

Монолитная плита не только сочетает в себе два этапа процесса укладки фундамента, но и имеет значительно меньший объем, чем ее традиционный аналог. В среднем они имеют толщину около четырех дюймов, а длина фундамента от основания до верхней части пола составляет всего около фута, а это означает, что их нужно выкопать всего на 6 дюймов ниже поверхности. Вы можете сделать это лопатой из своего гаража, если хотите! Плита обычно укладывается на подушку из гравия, чтобы увеличить количество дренажа. Он также армирован проволочной сеткой или арматурой, чтобы сделать его более прочным и предотвратить растрескивание. В суровых зимних климатических условиях, таких как в штате Монтана, также целесообразно включить внутреннее отопление и добавить слой изоляции по краю фундамента, чтобы защитить фундамент от замерзания и оттаивания в земле.

Правильная ситуация для монолитной плиты

Этот тип фундамента подходит не для всех типов сооружений в Монтане, поэтому обязательно ознакомьтесь с местными строительными нормами и правилами, чтобы узнать, что считается законным и правильным. Монолитные плиты можно использовать везде, где позволяют правила и условия, и они хорошо подходят для наружных конструкций, таких как навесы, беседки, отдельные гаражи, навесы для автомобилей и даже небольшие амбары.
