Фундамент из металлических труб: Фундамент из металлических труб своми руками подробно

Архивы столбчатый фундамент — ИркСталь38

Опубликовал ИркСталь38, 26.01.2023. Категория: Статьи. Оставить комментарий

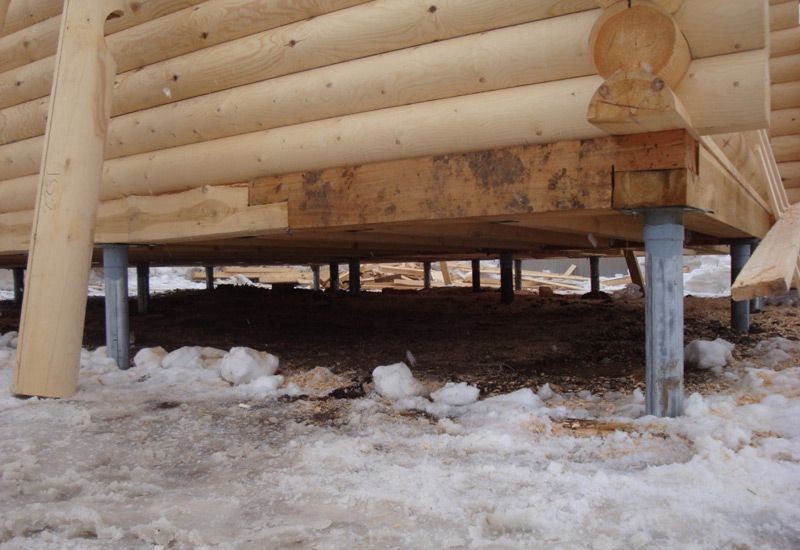

Столбчатый фундамент для дома в частном строительстве – явление нередкое.

Простота и надежность обусловили повышенный интерес ко всем его видам. Кирпичный, из бетонных блоков или металлических труб – каждый вид достоин рассмотрения с учётом особенностей грунта, архитектуры возводимого строения и финансовых затрат.

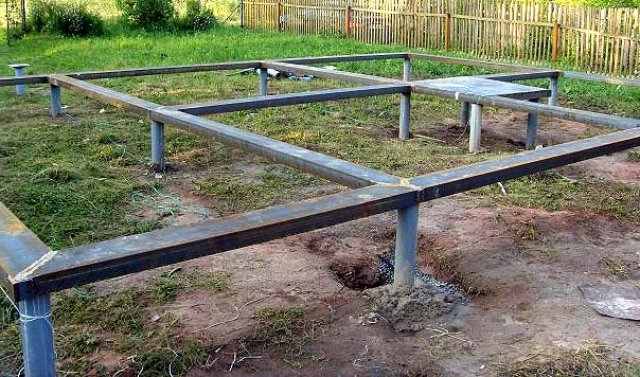

Рассмотрим подробнее вариант фундамента из профильной трубы. Его можно считать столбчатым или свайным. Главная особенность – заглубление на длину от полутора метров и более стальных труб, имеющих большой диаметр. Дополнительная прочность обеспечивается бетонной заливкой.

Если Вы остановили свой выбор на металлических трубах для своего фундамента, то должны учитывать, что он подойдет далеко не всем.

Тем, кто возводит строение на достаточно подвижном грунте, тем, кто планирует здание в 2-3 этажа и кто мечтает обустроить большой подвал под домом – лучше рассмотреть иной вариант фундамента.

Если же грунт отвечает необходимым требованиям и в вашем архитектурном плане одноэтажный дом, то вы по достоинству оцените преимущества металлической трубы для основания вашего жилища:
• Относительная простота возведения и подведения всех необходимых коммуникаций
• При низких температурах устойчивость к промерзанию почвы
• Сведение к минимуму опасности грунтовых вод благодаря приподнятому основанию

При монтаже фундамента из металлической трубы следует произвести предварительные расчёты по длине и диаметру труб и оптимальной глубине их расположения. На это влияют
• Уровень подземных вод
• Особенности грунта
• Примерный расчёт массы строения, где учтены не только все используемые стройматериалы, но и предполагаемые предметы мебели и прочее.

В предварительные расчёты входит и количество самих опор, а также их размещение. Количество напрямую зависит от расчёта массы всего строения, а при размещении учитываем план строения, так как каждый угол и место соединения перегородок с несущей стеной требует отдельной опоры.

Только после выполнения всех расчётов можно начинать собственно монтажные работы. Не будет лишним учесть некоторые рекомендации:
• Для того, чтобы увеличить срок службы постройки, желательно произвести защиту металла от коррозии.
• Выдержать двухнедельный интервал между заливкой бетона и началом строительства самого здания.
• Завершить работы по фундаменту до начала холодного периода, до заморозков.
• Произвести обвязку труб после установки для равномерного распределения веса будущего строения на опоры.

Основные этапы монтажа фундамента из металлических труб:

1. Разметка на месте – на предварительно очищенной и выровненной поверхности при помощи шнура и колышков определяют контуры будущего строения и места под сваи.
2. Подготовка специальных углублений для труб – бурение отверстий при помощи бура садового или мотобура.

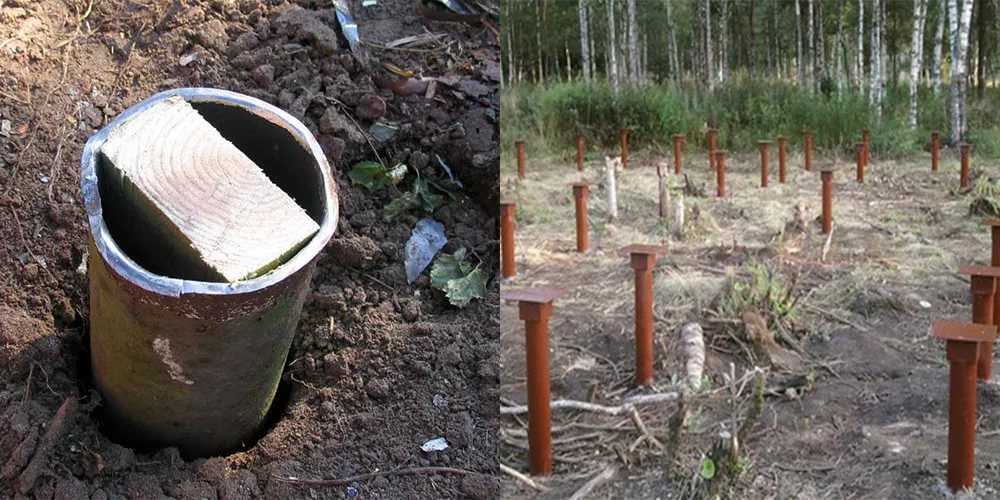

3. Установка стальных труб в готовые отверстия – на данном этапе важно провести отсыпку дна песком и использовать уровень для вертикальной установки.
4. Армирование – можно использовать стальную арматуру диаметром около 15 мм. Стержни должны быть длиннее трубы, чтобы и снизу в грунте и сверху над краем был выступ.
5. Бетонная заливка – необходимый этап укрепления специальной смесью. После бетонирования требуется защита от попадания солнечных лучей и покой на 2-3 недели.
6. Соединение труб при помощи ж/б конструкций — так называемый ростверк, повышающий жесткость. Такая обвязка может находиться на земле, под землей или над землей. Всё зависит от поведения грунтовых вод и опасности затоплений.

Непрофессиональные строители по достоинству оценили фундамент из профильной трубы.

Купить трубы в Иркутске для фундамента будущего дома или хозяйственной постройки по выгодной цене Вы можете на нашем складе. Позвоните менеджерам и они Вам всё подробно расскажут +7 (3952) 999-782.

© 2023 ИркСталь38 — Черный металлопрокат. Все права защищены.
Разработано в OPUS | Webdesign & Marketing.

Использование винтовых свай под фундамент

В ходе строительства под будущие здания и сооружения закладывается фундамент. Для того чтобы основание постройки было надежно закреплено и долго служило, применяются винтовые сваи. Монтаж соединений не требует привлечения тяжелого оборудования.

В ходе строительства под будущие здания и сооружения закладывается фундамент. Для того чтобы основание постройки было надежно закреплено и долго служило, применяются винтовые сваи. Монтаж соединений не требует привлечения тяжелого оборудования. Работы могут проводиться в условиях плотной городской застройки. Установка фундамента не создает вибраций, ее удобно выполнять параллельно с прокладкой коммуникаций или на территориях с нестабильными почвами.

Компания HelixPRO производит и реализует свайно-винтовые изделия. В ассортименте клиенты могут подобрать сваи под фундамент и заказать профессиональную установку конструкций на месте застройки. Главным преимуществом металлических труб является то, что их монтаж можно проводить в теплое и холодное время года. Сваи легко устанавливаются на бугристой поверхности. Для монтажа конструкций не потребуется выравнивание строительного участка.

Винтовые сваи представляют собой металлические трубы на одном конце которых есть винт. С его помощью конструкции прочно фиксируются в грунте. Основными преимуществами изделий являются:


Поверхность изделий покрыта цинковым слоем. Он надежно защищает металл сваи от влаги и прочих внешних факторов. Горячая оцинковка способствует долговечности конструкций. Металлические трубы служат надежным основанием для многоэтажных сооружений. Средний срок эксплуатации свай – 100 лет.

Благодаря винтовому наконечнику строительные материалы легко соединяются между собой, монтируются в грунт. В зависимости от диаметра трубы сваи могут выдерживать несущие нагрузки, приобретают опорную способность. Трубы можно вкручивать и выкручивать многократно.

Одним из важных преимуществ установки свай является скорость возведения металлического каркаса. В ходе монтажа создается точечная несущая способность, позволяющая строить в тех местах, где нет возможности проложить бетонное основание либо будет дорого.

При строительстве примерно 40% бюджета уходит на возведение фундамента. Основание, собранное из винтовых свай, обойдется вам гораздо дешевле, ориентировочно в 2-3 раза.

Виды свай и их характеристики

Планирование ленточного фундамента здания предполагает пошаговые работы, в которых непременно необходимы винтовые металлические конструкции.

Для того чтобы определить какие сваи вам потребуются для возведения основания, рассмотрим их виды. Выпуск винтовых труб осуществляется по двум направлениям:

• Сваи с литым наконечником
• Сваи со сварным наконечником

Диаметр трубы может варьироваться от 57 до 325 мм. Для малоэтажного проекта постройки оптимальным решением являются сварные сваи диаметром 108 мм.

Винтовые изделия со сварным наконечником предназначены для каменистых грунтов, малоэтажного строительства с наконечниками открытого и закрытого типа. Двойные лопасти металлической трубы надежно фиксируют конструкцию в почве, закрепляют основание трубы и предотвращают перекос сваи.

Литые конструкции под фундамент устанавливаются в условиях обводненных и талых грунтов, вечномерзлых почв, для малоэтажного строительства. Стандартный размер свай для постройки – 108 мм. Литые винтовые трубы выполнены из высококачественной стали. Они изготовлены методом литья в заготовленные под модели формы. Цена литых свай выше, чем конструкций со сварным наконечником, так как они имеют высокую степень прочности.

Перед выбором свай уточните параметры будущей постройки и предварительно оцените нагрузку на фундамент. Чем больше вес будущего здания, тем прочнее должно быть его основание.

HelixPRO занимается изготовлением и профессиональной установкой винтовых свай в Москве. При производстве применяются материалы безупречного качества, выпускаются сваи различных конфигураций и параметров. Изделия проходят процедуру горячей оцинковки, которая обеспечивает дополнительную защиту винтовых конструкций от коррозии.

Фирменная продукция HelixPRO изготавливается:

• Из качественного материала
• На высокотехнологичном оборудовании
• По стандартам и в соответствии с разработанной технологией
• По типовым размерам

Квалифицированные специалисты компании проведут на вашем участке монтаж металлического фундамента.

Для того, чтобы выбрать оптимальное количество свай для основания постройки, вам следует рассчитать несущие нагрузки. На фундамент будет оказываться высокое давление, поэтому выбор свай для его конструкции лучше доверить специалистам.

Работы по монтажу специалисты выполняют в пять этапов:

• Анализ территории и грунта
• Планирование и проект фундамента
• Подгон свай по уровню
• Заливка цементно-песчаной смесью
• Сварка каркаса фундамента

Компетентные сотрудники HelixPRO проведут анализ почвы, будущего строения и помогут в подборе винтовых свай. Мастера определят оптимальный вариант свай – с литым или сварным наконечником, а также диаметр трубы. На первом этапе определяется глубина монтажа и количество свай, которые потребуются для создания основания постройки.

После осмотра территории мастера приступают к планированию фундамента. Определяется точное количество свай, их местоположение, проводится разметка участка. Винтовые конструкции собираются с углов здания.


Следующим этапом является подгонка свай под один уровень. Трубы устанавливаются до упора, однако их следует выровнять по высоте фундамента. Если высота свай оказывается разной конструкции подрезают. Когда все полотно основания выровнено, стволы свай заполняются цементно-песчаной смесью. Заливка обеспечивает им дополнительную защиту от коррозии.

На завершающем этапе к сваям приваривается металлический швеллер либо оголовки. После основных элементов закрепляются дополнительные конструкции, выполняется обвязка. На фундамент наносится антикоррозийное покрытие. Оно защитит конструкцию от влаги.

В результате вы получаете качественный фундамент с профессиональной установкой, которую выполнят наши специалисты. Монтаж не займет много времени. Мастера компании установят винтовые сваи за несколько дней, вне зависимости от типа почвы. Специалисты проконтролируют все этапы работ по обустройству фундамента. Вы можете быть уверены в надежности и прочности установленных конструкций.

HelixPRO – компания полного цикла, которая соблюдает технологию производства и монтажа винтовых свай.  Мы точно знаем, как сделать основание вашего дома из свай прочным и долговечным. Вы получаете безупречное качество за оптимальную цену!

Фундаментные сваи — Стальные трубы для фундаментов

Стальные трубы для фундаментов

Solines является международным поставщиком новых, второго выбора стальных труб, профильных труб и излишков партии. Вы ищете сваи из стальных труб или фундаментные сваи? Тогда Solines станет хорошим и надежным партнером с 40 000 тонн круглых труб и стальных профилей на складе. Сваи из стальных труб некоторое время использовались в качестве фундаментных свай, например, для офисных зданий, школ, складов, фундаментов для тяжелой техники и нового строительства в городах.

Для ремонта фундамента часто требуются материалы и машины, которые могут функционировать в ограниченном рабочем пространстве. Эти ремонтные работы обычно происходят потом, когда все конструкции вокруг него уже расставлены. Тогда выбор падает на использование стальных свайных систем и компактных сваебойных установок.
Особенно при ограниченном рабочем пространстве, например, при работе внутри зданий, стальные трубчатые сваи очень подходят в качестве фундаментных свай. При небольших отверстиях для доступа работы можно выполнять с помощью малогабаритных фундаментных машин, которые также можно разобрать.
Комбинация мини-фундаментных машин и стальных трубных свай для фундаментов идеально подходит для городских работ по благоустройству и ремонту фундаментов. Благодаря этой комбинации возможно быстрое и гибкое развертывание. Когда работы по устройству фундамента уже завершены и необходимы дополнительные сваи, фундаментные сваи можно быстро разместить в ограниченном пространстве с ограниченной высотой.

также для

• Приварка к точке сверления
• Раструбовка трубчатых свай
• Нанесение фаски или сварной кромки для круглых швов
• Установка фурмы для впрыска раствора
• Различные сварочные работы
• Покрытие или цинкование труб
• Доставка фундаментных свай на место

Альтернатива сборным бетонным сваям

В настоящее время существует значительный дефицит сборных железобетонных свай. Эта нехватка привела к задержке строительства, что привело к увеличению затрат. Прекрасную альтернативу можно найти, используя стальные трубчатые сваи, имеющиеся на нашем складе. Задержки должны быть предотвращены, особенно в жилищных проектах. Если бетонные сваи недоступны, в качестве фундамента можно использовать сваи из стальных труб.

Сваи из стальных труб могут быть изготовлены для вас любой длины и толщины. Диаметры различаются в зависимости от нагрузки. Они могут быть изготовлены по спецификациям заказчика и оснащены приваренным раструбом и опорной плитой. После связывания этих труб они доставляются прямо на строительную площадку собственными прицепами. Таким образом предотвращаются задержки строительного проекта.

Идеальные фундаментные сваи для ограниченного пространства

Когда доступ с помощью сборных железобетонных свай невозможен, решением являются стальные сваи. Существуют различные места, где сборные сваи не могут быть размещены. Примерами являются места под виадуками, под трубами или между заводскими установками. В некоторых местах тяжелые свайные работы иногда просто не разрешены из-за шума или когда желательны временные фундаменты.

Другая область применения может быть связана с большим разнообразием почвенных условий в данном месте. Благодаря наличию труб разного диаметра возможны также различные нагрузки на давление и растяжение.

Наши стальные трубы изготовлены из S235 или S355. Эта конструкционная сталь обладает прекрасными свойствами: это относительно мягкий материал с низким содержанием углерода, отличной свариваемостью, деформируемостью в холодном и горячем состоянии, большим растяжением.

Как устанавливается свая из стальных труб?

Свая из стальных труб изготавливается на месте из труб различной длины и толщины. На первый элемент трубы снизу устанавливается гравийная пробка, затем следует сваебойный копр; сама труба заботится о направлении этого копра. Свайные трубы соединяются друг с другом при помощи раструбных соединений. Как только свая из стальных труб окажется на нужной глубине, ее обрезают на нужной высоте. Затем его заливают бетоном, а поверх укладывают оголовковую арматурную сетку.

Метод

«Забивка свай с низкой вибрацией» является наиболее часто используемым методом укладки стальных труб в качестве фундамента. В дополнение к забивке свай с низким уровнем вибрации, существует также безвибрационное завинчивание в качестве метода или впрыскивание шурупов в качестве варианта укладки. Грузоподъемность всегда рассчитывается в соответствии со стандартами NEN.

Забивка свай с низкой вибрацией выполняется с помощью откидного блока, который вставляется в трубу и падает на гравийную пробку. Как только сегмент трубы находится на нужной глубине, следующий сегмент трубы вставляется и приваривается к раструбу предыдущего сегмента трубы. Затем забивка сваи возобновляется. Этот процесс продолжается до тех пор, пока свая фундамента не окажется на нужной глубине. Отрезки труб свариваются между собой угловыми швами и раструбом.

Затем сваи заливаются бетоном. Часто последние два метра в верхней части сваи также оснащаются рамой, которая вдавливается в залитый бетон. В результате получилось два метра железобетона, которых достаточно, чтобы выдержать меняющийся уровень грунтовых вод.

Благодаря малому весу забиваемой трубчатой ​​сваи для ее забивки требуется мало энергии. Вот почему эту технику можно рассматривать как «низкую вибрацию». Этот метод также обеспечивает 100% смещение почвы. Трубчатые сваи могут выдерживать как высокое давление, так и растягивающие усилия.

Наконец, трубчатые сваи могут быть снабжены усилением по всей длине. Покрытие арматуры можно зафиксировать дистанционными держателями.

Хотите узнать больше?

Наш опытный персонал будет рад помочь вам конкретным и личным советом. Мы являемся высокоспециализированным и опытным поставщиком стали и обеспечиваем отличное соотношение цены и качества в сочетании с клиентоориентированным обслуживанием. Все наши стальные трубы изготавливаются из высококачественных марок стали, таких как S235 или S355, но часто на складе имеются и более качественные трубы.

Мы сотрудничаем с вами и предлагаем вам целевые решения. С нашими собственными прицепами гарантируется эффективная доставка материалов.

Запрос коммерческого предложения.

И получите выгодное предложение в течение одного рабочего дня. Вы предпочитаете общаться по телефону? С нашими консультантами можно связаться по телефону 0168 – 35 66 55 .

Сварка под порошковым покрытием для

Свая из стальных труб — Свая из стальных труб

Свая из стальных труб представляет собой тип стального материала для свай. Обычно это трубы из углеродистой стали, изготовленные бесшовными или сварными (SSAW или LSAW), используемые для поддержки и стабилизации фундамента здания. Таким образом, трубчатая свая является конструкционным строительным материалом.

Сваи из труб

Сваи из стальных труб являются наиболее рекомендуемым материалом для строительства морских портов, дворовых построек. Он широко используется в морских работах или морских работах для создания прочных оснований. Помимо этого, типичные применения также под зданиями, мостами и структурными конструкциями. Более подробная информация используется в приведенном ниже списке:

Береговые и морские сооружения
Морские фундаменты / сооружения
Строительство башен
Строительство железных дорог, шоссе
Строительство доков
Морские работы, морские работы
Фундаменты нефтегазовых месторождений
Конструктивная поддержка в специальных зданиях
и т.д.

О стальной свае

Стальная свая включает в себя:
Трубная свая – Свая Труба – Трубная свая
Шпунтовая свая
Двутавровая балка
Винтовая свая
Дисковая свая

здания.

Как работают трубы из стальных свай

Стальные сваи работают в условиях, когда грунт под зданием рыхлый, и может возникнуть проблема устойчивости здания в течение определенного периода времени. Когда используется трубчатая свая, вес распределяется равномерно и на большую глубину внутри Земли, где грунт плотный. Это очень полезно для строительства сверхбольших зданий, где почва не может обеспечить необходимую поддержку.

С другой стороны, в ситуациях, когда площадь земельного участка мала и не дает достаточно места для широких нижних колонтитулов или фундаментов, будут использоваться форсированные здания, чтобы обеспечить лучший уровень устойчивости на земле.

Обычные формы свайных труб

Широко используемые формы свайных труб: обычно большого диаметра (стальные трубы для тяжелых условий эксплуатации), размерами от 16 до 60 дюймов, изготовленные с использованием бесшовных продольных сварных швов (LSAW), или спирально-сварные (SSAW). В зависимости от почвенной среды, трубы могут быть покрыты цинком (гальванизированным), покрытием FBE или 3PE. Таким образом обеспечивают влагостойкость и коррозионную стойкость.

Трубная свая, сваренная методом LSAW

Трубная свая, изготовленная методом спиральной сварки SSAW/HSAW

Труба для свай 3LPE с покрытием

Трубы с открытым концом будут использоваться только при стандартных ожиданиях поддержки. Его также можно закрыть стальными пластинами или каменным башмаком. Таким образом формируются сваи с закрытыми концами, которые затем могут быть заполнены бетоном и армированной сталью. Для повышения устойчивости и прочности фундамента.

Установка трубной сваи

Для установки трубной сваи нам понадобится сваебой. Сваебойные машины — это машины, которые забиваются глубоко в землю и используют гидравлические системы, способные создавать большие усилия для погружения свай глубоко внутрь. Когда стальные сваи забиваются непосредственно в грунт вместо бурения скважины, опора, необходимая для стабилизации трубы, обеспечивается самим грунтом. Когда труба опускается, почва смещается, что приводит к большему трению и давлению со всех сторон, тем самым прочно удерживая трубу.

Методы укладки труб

В зависимости от нагрузки здания в разных местах инженеры и монтажники решают размещение труб. При очень большой нагрузке, как правило, в случае промышленного оборудования, свая должна располагаться непосредственно под ним, чтобы обеспечить достаточную опору.

При равномерном распределении нагрузки здания может использоваться бетонный оголовок сваи, который используется для поддержки здания, что обеспечивает равномерное размещение свайной трубы, а оголовок сваи служит единым сборочным соединителем для всего фундамента.

Правильный выбор стальных свайных труб для забивки свай

Трубу забивки следует выбирать тщательно, в зависимости от сил здания, преобладающих условий грунта и строительных норм и правил данной местности. Расположение свай определяется инженером-геотехником. Затем инженер-строитель выбирает материал сваи и размер сваи трубы в зависимости от глубины, которую они должны достичь. В случаях, когда одна свайная труба не достигает глубины, сваи соединяют с помощью нарезных муфт или стыковых швов для увеличения длины.

Трубные сваи с открытым и закрытым концом

В зависимости от различных условий грунта и требований сваи из труб можно разделить на сваи с открытыми концами и сваи с закрытыми концами.

Труба сваи с открытым концом (незаглушенная свая)

Ведущий конец сваи остается открытым, в этом случае точка забивки отсутствует. Обычно его используют, чтобы пройти через скалу или труднопроходимую местность. Когда открытый конец сваебойной трубы погружается в землю, мы можем удалить почву струей воды или сжать воздух. Между тем, по мере погружения свайных труб на определенную глубину, они полностью очищаются и заливаются бетоном.

Закрытый конец сваи (заглушенная трубная свая)

Ведущий конец трубной сваи остается закрытого типа. Приваривая конический профиль из стали или чугуна к концу трубы, мы можем закрыть конец сваи трубы. После проведения работ внутренняя часть трубы полностью заполняется бетоном.

В случае свай с закрытым концом, приводной конец каждой сваебойной трубы закрывается путем приваривания к концу трубы стального днища (конического стального или чугунного скального башмака). В этом случае также после забивки полое пространство внутри трубы обычно заполняется бетоном.

Можно забивать трубную сваю с открытым или закрытым концом. При забивке с помощью плит для дальнейшего укрепления сваи используется бетон. Вместо того, чтобы тратиться на плиты, арматуру и бетон, было бы предпочтительнее потратить те же самые на толстую и большую сваю. Типичная длина варьируется от нескольких дюймов до нескольких футов в диаметре, что дает возможность создавать сваи самых разных размеров.

Размер сваи трубы

Наружный диаметр трубы обычно составляет от 250 мм (10 дюймов) до 1500 мм (60 дюймов), толщина обычно составляет от 8 мм до 25 мм.

Упомянутая стандартная спецификация трубной сваи

Стандартом трубной сваи в основном является ASTM A252. Трехуровневый класс: Gr 1, Gr 2 и Gr 3.

Химический состав по ASTM A252: Сталь содержит не более 0,050 % фосфора.

Удлинение:

ASTM A252

Эта спецификация, как правило, относится к стеновым стальным трубам цилиндрической формы, а стальной цилиндр действует как несущий элемент для монолитных бетонных свай.

Типы изготовления трубных свай

Трубные сваи обычно изготавливаются с использованием бесшовной, контактной сварки, сварки плавлением, сварки оплавлением с продольными швами, спиральными. В нем также указаны требования к растяжению, минимальные значения и общий размер и вес на основе значений.

Преимущества сваи из стальных труб

Самым большим преимуществом сваи из стальных труб является внушительная прочная опора для подземных фундаментов. Особенно когда конструкция должна поддерживаться для большой нагрузки, обязательно требуется, чтобы фундамент был глубоким и прочным. Следовательно, крайне важно иметь правильную структурную поддержку для глубоких фундаментов.

Существует множество вариантов структурной поддержки. Тем не менее, лучше всего рекомендуется стальная свайная труба из-за высокого уровня индивидуальной настройки, которую они предлагают. Они могут быть настроены в соответствии с конкретными требованиями, а связанные с этим затраты также минимальны.
