Фундамент из фбс блоков плюсы и минусы видео: плюсы и минусы, устройство, фото, видео

плюсы и минусы, отзывы строителей

Строительство любого объекта, будь то небольшой частный дом или многоэтажка, начинается с устройства опорной конструкции. Существует много разновидностей фундаментов, каждая из которых соответствует определенным условиям эксплуатации здания. В данной статье будут рассмотрены плюсы и минусы фундамента из блоков ФБС отзывы строителей, занимавшихся устройством таких фундаментов и целесообразность использования этих изделий.

Что такое блоки ФБС?

Аббревиатура «ФБС» расшифровывается следующим образом: фундаментный блок сплошной. Изделие представляет собой монолитный бетонный или железобетонный параллелепипед, изготовленный из высококачественных материалов. Каждый этап производства контролируется специальным оборудованием.

Изготавливаются ФБС методом формовки из бетонных растворов тяжелой группы. Изделия имеют металлический арматурный каркас, увеличивающий их механическую прочность. Структура блоков и их габариты обеспечивают равномерное распределение нагрузки по всему фундаменту.

По конфигурации и типоразмерам ФБС может быть:

• ленточным;
• колонным;
• массивным.

Независимо от вида блоков технология их производства остается неизменной. Неотъемлемой частью технологического процесса является строгий контроль на всех этапах производства.

Преимущества и недостатки фундамента из ФБС

Применение бетонных блоков для устройства фундаментов получило широкое распространение в промышленном и гражданском строительстве. По прочности и долговечности сборные фундаменты не уступают монолитным, однако наряду с преимуществами имеют ряд существенных недостатков.

Плюсы

К наиболее значимым преимуществам опорных конструкций из ФБС относятся:

• стандартизация. Размеры и технические характеристики фундаментных блоков строго регламентируются ГОСТ 13579-78.
  Это исключает различия в геометрии ФБС и обеспечивает равнопрочность опорной конструкции;
• высокое качество изделий. Автоматизация производственного процесса, вибропрессование и пропаривание, в сочетании с тотальным контролем на всех этапах производства, обеспечивают не только высокую прочность, но и соответствие изделий всем требованиям ГОСТ 13579-78.
• высокие темпы выполнения строительных работ. При строительстве частного дома средних размеров, укладку основания и стен цоколя, при наличии крана, можно закончить за один – два дня. Заказ готового раствора может дополнительно ускорить процесс;
• простота монтажа. Укладка ФБС не требует специальных знаний, необходима только спецтехника. Широкий диапазон размеров дает возможность смонтировать опорную конструкцию любого уровня сложности. Кроме того, в случае неправильной укладки блоков, конструкцию можно демонтировать;
• возможность проведения строительных работ в любых условиях. Технологический процесс производства ФБС предусматривает введение в рабочую смесь специальных ингредиентов, обеспечивающих возможность использовать блоки при низких температурах и на грунтах с повышенной кислотностью;
• технологичность процесса укладки. Монтажные петли, пазы и стандартизация размеров позволяют обеспечить максимальное удобство сборки опорной конструкции.

Все эти преимущества позволяют в самые сжатые сроки, независимо от особенностей грунта и климатических условий, произвести монтаж фундамента, по прочности и долговечности не уступающего монолитному.

Минусы

Ограничивают применение ФБС следующие недостатки:

• наличие швов. В местах стыковки блоков обязательно должна производиться гидроизоляция, что увеличивает время выполнения работ и их стоимость;
• необходимость теплоизоляции. Если здание эксплуатируется при низких температурах основание необходимо защитить от промерзания, в противном случае на внутренней поверхности появится конденсат;
• высокая цена материалов и работ. Общая стоимость состоит из стоимости блоков, оплаты труда рабочих и стоимости аренды спецтехники. В итоге стоимость блочной опорной конструкции получается значительно выше, чем монолитной;
• особые требования к грунту. Оптимальным вариантом для возведения фундаментов из ФБС являются сухие песчаные почвы. Если грунтовые воды подходят близко к поверхности, необходима качественная гидроизоляция, что существенно увеличивает стоимость работ.

Из изложенного выше следует, что прежде чем приступить к монтажу фундамента из блоков ФБС, необходимо тщательно просчитать стоимость материалов и работ, а также учесть геодезические особенности грунта.

Отзывы строителей

Николай Борисович, Московская обл.

Для своего небольшого дачного домика решили заложить фундамент из ФБС. Участок наш находится на пригорке, сухая песчаная почва, в общем идеальные условия для возведения блочного ленточного фундамента. Кроме того, я работаю крановщиком, поэтому аренда спецтехники в статью расходов не вошла. Во время укладки никаких проблем не возникало, работа продвигалась быстро, за два дня все было готово. Дом простоял уже 5 лет и никаких усадочных трещин я не заметил. Думаю, что ФБС оптимальный вариант для фундамента небольшого дачного дома.

Павел Андреевич, Саратовская обл.

Десять лет назад начали строить дом с ленточным фундаментом из ФБС. Дом находится в низине, кроме того, грунтовые воды находятся довольно близко к поверхности. Все делали согласно технологии монтажа, особое внимание уделили гидроизоляции дна траншеи. Снаружи нанесли двойной слой гидроизоляции, внутри – один. Несмотря на все наши усилия, через два года в подвал начала проникать влага. Нельзя сказать, что там начался потоп, но все же явление неприятное. Кроме того, кое-где появились небольшие трещины. Из всего этого я сделал вывод: если мне еще когда-нибудь придется строить дом, фундамент будет только монолитным.

Андрей Сергеевич, Харьковская обл.

Фундамент из ФБС выбрали по нескольким причинам: во-первых, высокая скорость укладки блоков. Во-вторых, правильная геометрия блоков позволяет смонтировать ровную конструкцию. В-третьих, фундаментные блоки проходят строгий контроль на предприятиях изготовителях, что положительно сказывается на качестве изделий. Котлован выкопали экскаватором, после чего лопатами подровняли периметр. Сама укладка никаких затруднений не вызвала. После выполнения гидроизоляционных работ сразу приступили к строительству, не дожидаясь пока фундамент наберет крепости. Не вдаваясь в подробности, скажу: за 8 лет никаких недостатков выявлено не было.

Валерий Александрович, г. Омск

Наш дом стоит на фундаменте из ФБС уже 10 лет. Учитывая наши погодные условия, сам фундамент и цоколь тщательно утеплили и сделали надежную гидроизоляцию. Внутри стены подвала обработали жидким стеклом, утеплили и обшили натуральной вагонкой. Теперь в подвале стоит бильярдный стол и оборудована комфортная комната отдыха. Никакой сырости, плесени грибка и неприятных запахов нет. Думаю, все нарекания на фундаментные блоки вызваны нарушением технологии их укладки.

Все плюсы и минусы фундамента из блоков ФБС обусловлены, прежде всего соблюдением технологии укладки. К объективным преимуществам материала можно отнести высокие темпы монтажа, правильную геометрическую форму и стабильно высокое качество изделий. Сдерживают широкое применение сплошных фундаментных блоков их высокая стоимость, необходимость аренды спецтехники и возможность промерзания при низких температурах.

плюсы и минусы, устройство, расчет и размеры блоков

Содержание

• 1 Область применения
• 2 Положительные моменты применения ФБС
• 3 Недостатки фундаментных блоков стеновых
• 4 Особенности строительства сборного фундамента

Фундаментные блоки стеновые (ФБС) – это конструкции для устройства фундаментов, стен подвальных помещений и цокольных этажей. Их изготавливают на заводах ЖБИ при полном соблюдении всех технологических процессов, связанных с бетонными и арматурными работами. Заводы выпускают большой перечень изделий различной конфигурации и размеров. При строительстве дома или бани своими руками, они могут заменить монолит ленточного типа.

Область применения

Применяют фундамент из блоков ФБС в следующих случаях:

1. Когда необходимо быстрое устройство здания, не обладающего повышенными требованиями к тепло- и гидроизоляции. К таким строениям можно отнести бани, сараи, помещения для содержания скота (коровники, птичники) и прочие строения нежилого типа, которые можно построить своими руками.
2. При строительстве жилых комплексов фундамент из ФБС может заменить ленточный монолит глубокого заложения, однако, целесообразность такого процесса весьма спорная, из-за разности их способности удерживать сырость и тепло.
3. Для устройства летнего дома или дачи, при условии, что их конструкция будет возводиться на крупнозернистом песчаном основании с низким уровнем грунтовых вод. Такой вариант пригоден для строительства дома своими руками, так как сборный фундамент можно уложить одним рядом.

Конструктивно фундамент из блоков ФБС отличается от монолитного аналога лишь тем, что является составной конструкцией, что существенно изменяет технологию процесса его строительства.

Положительные моменты применения ФБС

Фундамент из ФБС обладает следующими плюсами:

• высокое качество, так как их производство осуществляется на специализированном заводе, при соблюдении всех регламентов технологического процесса – от армирования и состава бетонной смеси до создания идеальных условий сушки и твердения;
• быстрота устройства конструкции фундамента, так как количество производимых работ меньше – не потребуются работы по установке опалубки, армированию и заливки бетонного раствора, готовые блоки нужно только уложить на готовое основание, что делает такие материалы привлекательными для желающих построить дом своими руками;
• заводское производство позволяет добавлять в бетон, в нужном количестве, специальные добавки, такие как морозостойкие и кислотостойкие — их применение позволит защитить будущий фундамент от воздействия агрессивных сред;
• разнообразие выпускаемых моделей, различных по размеру и характеристикам несущей способности, позволяют существенно упростить расчеты, что немаловажно, когда дом будет строиться своими руками.

Стоит также отметить, что помимо ленточного типа также выпускаются столбчатые ФБС, их применение поможет реально сэкономить время и средства на строительство сооружений легкого типа, так как весят они мало. Их можно уложить своими руками без использования техники.

Конфигурация столбчатых ФБС также может предусматривать наличие в них углублений, для установки колонн или полурам (клюшек), что дает возможность устанавливать на такое основание сборные железобетонные конструкции.

Также существует комплекс программного обеспечения, при помощи которого можно рассчитать все характеристики такого сборной конструкции, вплоть до выбора необходимого количества определенных блоков (все они имеют специальную маркировку, в зависимости от размера и веса) и составления чертежей и планов. На этом основные плюсы от применения таких конструкций заканчиваются.

Недостатки фундаментных блоков стеновых

Главным минусом таких фундаментов является необходимость использования строительной техники, поэтому полностью своими руками дом с таким фундаментом не построить. Строительство фундамента из блоков ФБС потребует наличия на площадке крана. Также помимо него, может потребоваться дополнительно грузовой автомобиль, для перевозки ФБС в пределах участка застройки.

Не стоит забывать, что для соблюдения техники безопасности во время проведения строительных работ потребуются аттестованные стропальщики, и если застройщик не обладает такими навыками, и не может выполнить эти работы своими руками, то специалистов придется нанимать, что также увеличит стоимость конечного результата. Фундамент из блоков ФБС имеет ограниченную конфигурацию в поперечном сечении, так как его составные части – типовые, их размер и форму непосредственно на строительном участке изменить нельзя.

Технология возведения этой конструкции мало чем отличается от укладки кирпича, кроме размеров укладываемых элементов и их количества. В результате на готовом фундаменте будут швы, что также является минусом. Со временем эти швы могут повредиться, из-за чего возникнут щели, через которые будет проникать холод и влага. Это стоит принимать в расчет, а чтобы максимально обезопасить конструкцию от таких последствий, придется устроить дополнительную гидроизоляцию и утепление всей сборной стены.

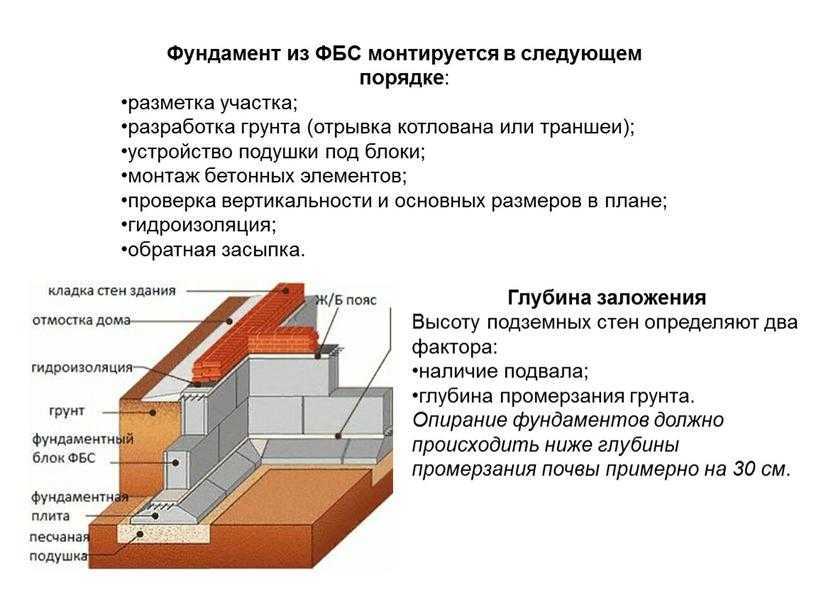

Особенности строительства сборного фундамента

Перед началом работ по возведению фундамента следует произвести все расчеты и подобрать блоки нужных размеров, согласно спецификации чертежей. Обязательно разбить площадку под строительство, согласно данным расчетам и чертежам, а также сверить все размеры траншей с проектными.

Фундаменты из блоков ФБС, как правило, возводятся только на песчаных основаниях. Перед укладкой блоков подготавливают песчаную подушку и фундаментную плиту (можно заменить бетонной подушкой, при условии сохранения размера и расчетных характеристик).

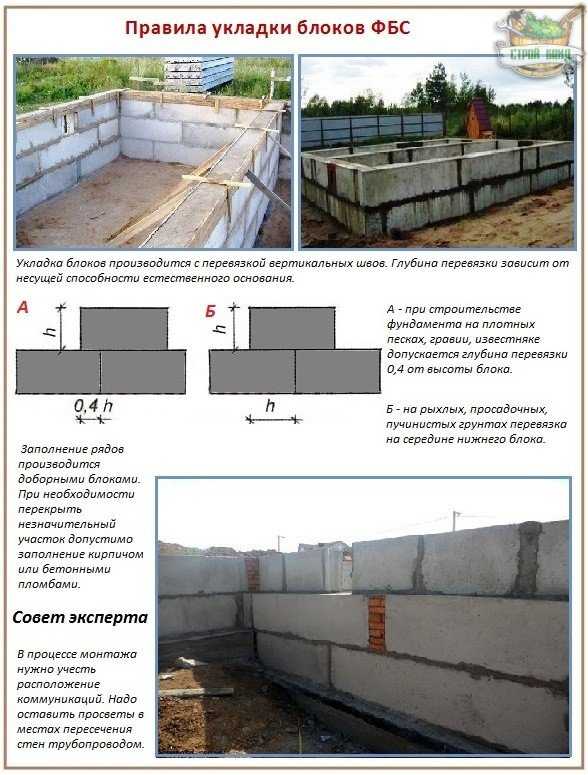

Далее, идет укладка самих блоков. Их монтируют краном, укладывая таким образом, чтобы верхний блок перекрывал стык нижних блоков (как при кирпичной кладке), чертежи и технологические карты с описанием таких работ могут прилагаться дополнительно к проекту производства работ. Первый слой нужно укладывать строго по маякам, которые расставляют в углах здания. Следующий уровень укладывают на слой раствора, которым также заделывают вертикальные стыки.

После того как фундамент из блоков ФБС полностью смонтирован, производится возведения дополнительного бетонного пояса. Кладку стен начинают поверх верхнего ряда ФБС, и покрытия его слоем гидроизоляции. Здание, стоящее на таком основании должно быть обязательно оборудовано отмосткой, чтобы не допустить попадания влаги через грунт на сборную конструкцию во время выпадения осадков. Рекомендуется, ещё на стадии проведения расчетов выбрать как можно больше блоков больших размеров, чтобы стыков было как можно меньше.

от FBS. Особенности конструкции.

Здания на участке

Фундаментные стеновые блоки, сокращенно ФБС, сегодня считаются доступными и относительно недорогими строительными материалами. Благодаря демократичной цене, большому ассортименту и хорошим эксплуатационным характеристикам такие блоки широко используются многими строительными компаниями. В этой статье мы расскажем о плюсах и минусах фундамента из ФБС, а также подробно рассмотрим процесс его закладки.

Преимущества фундаментных стеновых блоков

Стоит отметить, что этот материал имеет ряд положительных качеств. Среди них можно выделить:

1. Способность выдерживать сильные морозы и резкие перепады температур. При производстве блоков в раствор добавляют специальные добавки, делающие этот материал морозоустойчивым. Благодаря такой особенности фундамент зданий можно возводить в регионах с суровым климатом, где часто бывают сильные холода и большие перепады температур.
2. Стойкость к воздействию агрессивных химикатов. Это качество позволяет закладывать фундамент из блоков ФБС в любых грунтах, в том числе и в грунтах с повышенной кислотностью. Следует отметить, что подобный недостаток имеют почвы во многих регионах России.
3. Прочность и надежность.
4. Доступная цена.
5. Устойчивость к плесени, поражению грибками и насекомыми.
6. Еще одним преимуществом FBS является широкий ассортимент. На сегодняшний день заводы «Рубин» производят пластины различных размеров, форм и составов. Это позволяет потенциальным покупателям выбрать наиболее подходящий вариант реализации того или иного строительного проекта.

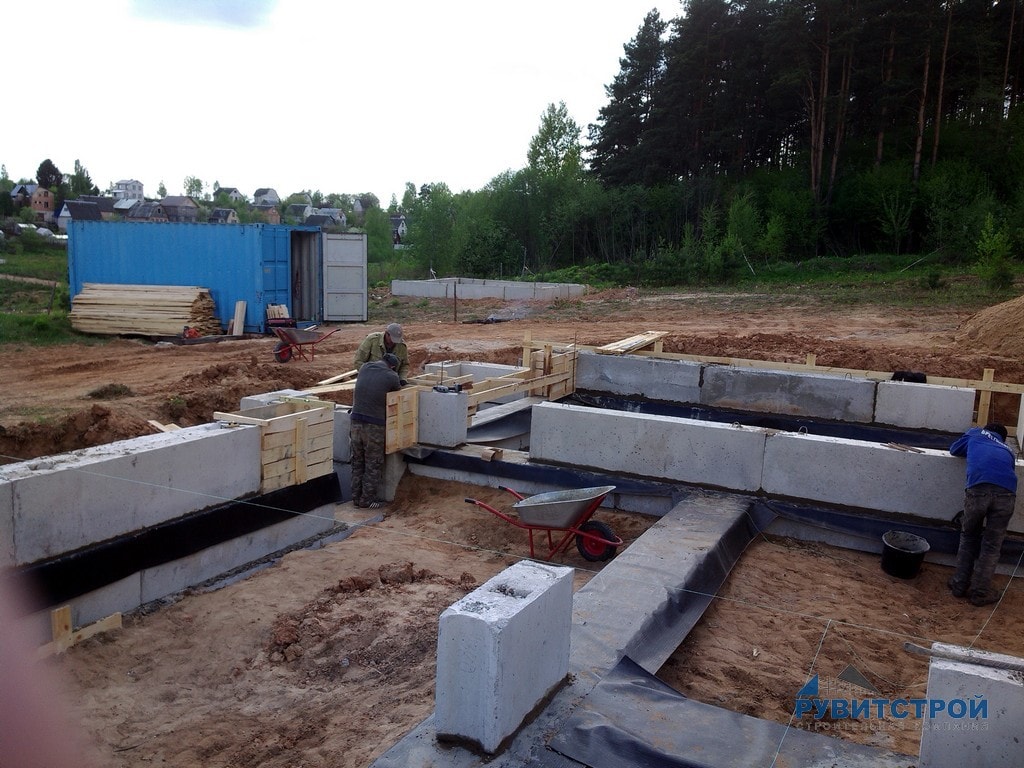

Фото фундаментов из ФБС:

Недостатки материала

Основные достоинства этого стройматериала мы перечислили, теперь коснемся его минусов:

1. Мы отметили, что фундамент из плит ФБС обойдется вам относительно недорого, но, несмотря на это, аналогичный фундамент монолитного типа будет стоить примерно на треть дешевле. Дело в том, что технология закладки стеновых фундаментных блоков, особенно если они имеют большие габариты, потребует привлечения специальной строительной техники, а это дополнительные финансовые затраты.
2. Еще один минус этой конструкции в том, что у команды FDBS неизбежно будут швы. Если не извлечь образовавшиеся зазоры – фундамент дома будет постепенно разрушаться и со временем придет к полному расхождению. Через такие швы в дом будет проникать сырость и холод, поэтому вам придется потратить дополнительные средства, время и силы на укладку качественной гидроизоляции и утепления.
3. Если сравнивать прочность фундамента из ФБС и монолитной бетонной конструкции, то последний вариант будет в какой-то степени надежен, чем первый.

Типы фундаментов из ФБС

На сегодняшний день из такого строительного материала можно создать два вида конструкций, рассмотрим их подробнее:

1. Фундамент столбчатый – этот вариант считается достаточно экономичным. Как правило, такой цоколь возводят при строительстве бани или панельного дома. Столбчатая конструкция не подходит для кислых или песчаных грунтов, а также для грунтов с большой глубиной промерзания.
2. Ленточный фундамент из ФБС чаще всего укладывают перед строительством небольших домов, имеющих относительно небольшой вес. Такая основа, например, подойдет для строительства дачного домика или деревянной церкви.

Строительство фундамента из ФБС своими руками

Выбор материала

Блоки фундаментные стеновые изготавливаются различных типоразмеров и, как правило, используются при возведении ленточного фундамента. Чтобы ваше здание было построено качественно и служило вам долгие годы, необходимо, прежде всего, правильно сделать фундамент из блоков ФБС. Для этого можно воспользоваться соответствующими компьютерными программами, где следует ввести все необходимые параметры будущей конструкции и сделать блочные макеты – это позволит вам заранее увидеть, как будут крепиться друг к другу отдельные элементы. Определив количество материала и его размеры, сделайте заказ в магазине. При этом договоритесь о доставке товара на строительную площадку, а также закажите грузоподъемный кран, который поможет вам в кладке фундамента из блоков ФБС.

Сделав расчет в компьютерной программе, заранее определите, где у вас будет связь. В этих местах пластин должны быть соответствующие отверстия, их наличие может быть указано в заказе.

Подготовка места под фундамент

Создав проект фундамента из ФБС, для начала изобразите строительную площадку в виде схемы-схемы, отметьте место, где будет размещаться грузоподъемный кран и другая техника. Далее рассмотрим подготовку места под фундамент в виде последовательности действий:

1. С помощью экскаватора снимите с почвы верхний слой, землю оставьте рядом — может пригодиться для обратного вспучивания.
2. В получившейся яме отметьте оси будущих стен, используя для этого колышек и леску.
3. Делать внутренний дренаж основания в этом случае необязательно. При последующем строительстве вам нужно будет просто полить водой стены и пол здания.

Создание подошвы

Технология закладки фундамента из ФБС предполагает сооружение специальной подошвы. Это может быть бетонная подушка или более легкая конструкция из арматуры, песка и щебня. Рассмотрим последний вариант подробнее:

1. Подготовьте достаточное количество арматуры, а также около одной песочной машины и щебня 20-40 фракций.
2. В выкопанном котловане разметить подошвы, прокопать по периметру траншею под фундамент и тщательно выровнять ее стенки.
3. Насыпать на дно траншеи песок, хорошо его увлажнить и запутать.
4. Затем положите слой щебня поверх песка и снова перемешайте.
5. Только после этого можно создавать опалубку и вязать арматуру.

Строительство опалубки

Следующим этапом устройства фундамента из ФБС является создание опалубки. Делается это следующим образом:

1. Для этой конструкции вам понадобится разделочная доска толщиной 25 мм. Его устанавливают вертикально по всему периметру фундамента, обязательно выравнивая с помощью гидроевума. Шнур натягивается внутри конструкции, что впоследствии будет проверяться уровнем залитого раствора.
2. Затем в опалубку устанавливается каркас арматуры, лучше всего для этой цели использовать материал марки Ф12.
3. При посадке армированного пояса бетонным раствором строительные работы нужно будет приостановить минимум на 2 недели. Стандартные размеры армированного пояса составляют 20 см в толщину и 30 см в ширину.

Подушка для таблеток и установка блока

Основание для основания дома заливается с помощью так называемого миксера или бетономешалки. После завершения работ бетон накрывают пленкой и оставляют на неделю, периодически увлажняя. Примерно через 7 дней подушка полностью промерзнет, ​​после чего можно будет приступать к фундаменту из блоков ФБС. Для этой работы потребуется нанять грузоподъемный кран, который поднимет элементы конструкции и установит их в нужном месте. В процессе монтажа лучше всего подходит кладочный раствор марки М100.

Гидроизоляционный фундамент

Завершающий этап создания основания дома – гидроизоляция фундамента. Он может быть выполнен с использованием различных рулонных или обмазочных материалов. Многие строители считают наиболее удобным вариантом специальную мастику, так как с ней проще всего работать. Если дом строится в регионе, где частые осадки считаются нормой, можно дополнительно разместить гидроизоляцию непосредственно под блоками ФБС.

Фундамент из блоков ФБС, видео:
