Столбчатый фундамент. Строительство, технология и устройство

Выбор вида фундамента осуществляется на основе анализа многих факторов, среди которых нагрузка от здания, характер грунта, климатические особенности в районе строительства и другие. Для легких зданий, а также хозяйственных построек идеальным решением может стать столбчатый фундамент. Что это такое, рассмотрим в этой статье.

Содержание статьи:

1. Описание и сфера применения
2. Виды
3. Достоинства
4. Недостатки
5. Подготовка к строительству
6. Создание забирки
7. Теплоизоляция столбчатого фундамента
8. Монтаж от компании «Стройсервис»

Описание и сфера применения

Столбчатым фундаментом называют конструкцию, состоящую из опор, которые располагаются на месте возведения несущих стен дома. Столбчатый фундамент применяют на крепких грунтах с хорошей несущей способностью. В местах, где под верхними слабыми слоями почвы располагаются монолитные элементы (каменные глыбы, плиты), строительство также возможно.

Опоры столбчатого фундамента устанавливают по определенным правилам. В первую очередь, столбы должны находиться под всеми углами дома. Также опоры размещают под пересечениями стен и вдоль каждой стены.

Расстояние между столбами определяется на этапе проектирования. На этот параметр влияют тип здания, характеристики почвы на месте строительства, а также материал, из которого будут изготовлены столбы.

Столбчатый фундамент может быть образован исключительно опорами, а может иметь ростверк – конструкцию из деревянных брусьев или металлических балок, соединяющих все столбы в единую систему. Применение ростверка, а также использование в качестве опоры глубокозалегающих слоев грунта делает столбчатое основание дома «родственником» винтовых фундаментов, имеющих похожую конструкцию.

Виды столбчатых фундаментов

Столбчатые фундаменты делятся на виды в зависимости от материала, из которого изготовлены опоры, а также от глубины закладки опор.

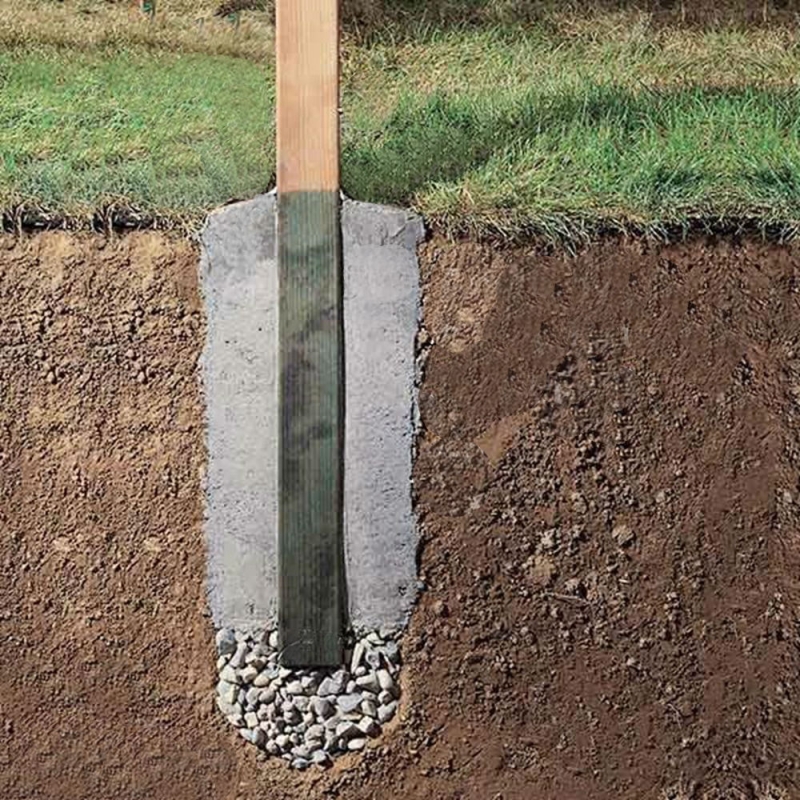

Деревянный

Столбы данного вида изготавливаются из дерева. В качестве опоры выступает нижняя часть ствола, диаметр которой должен быть не меньше тридцати сантиметров. Основание, выполненное в виде деревянных столбов, подходит только легким строениям, не предназначенным для длительного пребывания людей. Такую разновидность часто используют при строительстве бани, летней кухни, сарая и т.д.

Главным недостатком деревянных опор является небольшой срок службы. Даже при обработке столбов специальными защитными составами они прослужат не более тридцати лет. В связи с этим деревянные столбы крайне редко используют при строительстве жилых домов.

Опоры деревянного столбчатого фундамента устанавливают в ямы глубиной не менее одного метра. На дно каждой ямы укладывают подкладку из дерева или бетона, а зазор между стенами ямы и столбом заполняют гравием.

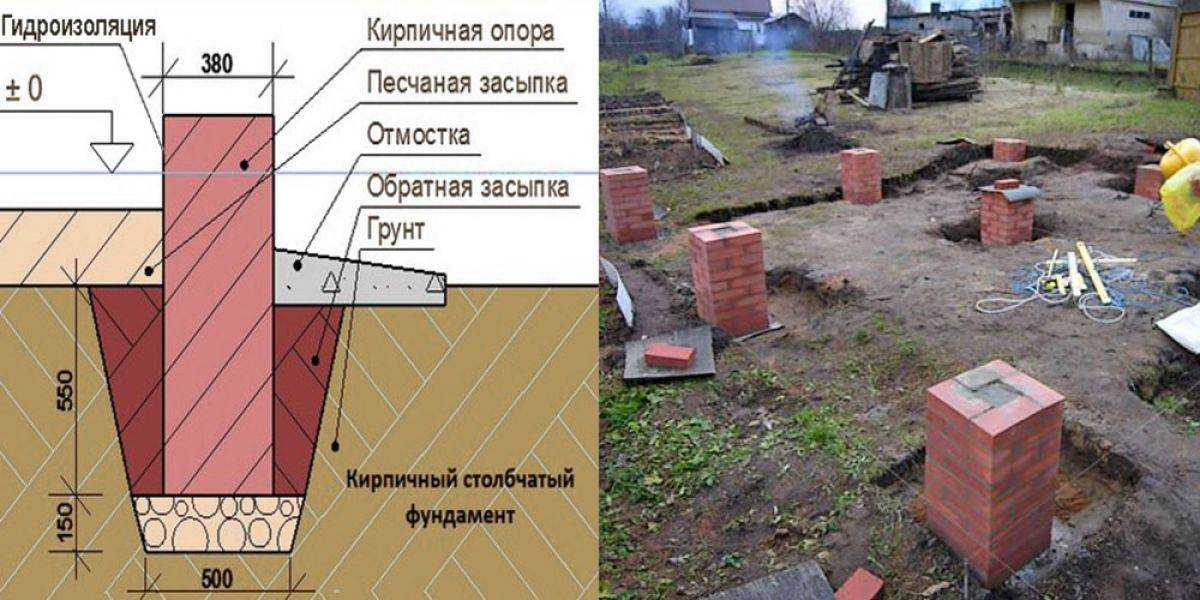

Кирпичный

Представляет собой систему опор, выполненных из кирпича. Является более долговечным по сравнению с деревянной разновидностью. Кирпичный столбчатый фундамент обладает неплохой прочностью и может использоваться при строительстве небольших жилых домов. Возведение кирпичных столбов требует подготовки больших ям, в которые может легко уместиться человек. Ширина каждой ямы должна быть такой, чтобы в зазорах между ее стенами и опорой можно было свободно производить кладку из кирпича.

Для усиления опор и защиты их от влияния грунта дно ям укрепляют бетонной стяжкой. Поскольку для полного затвердевания бетона требуется продолжительное время, строительство такого основания дома невозможно осуществить за один день. В качестве заполнителя пустот между столбами и стенами ям также следует использовать гравий. По сравнению с деревянным видом основания, гравия потребуется гораздо больше. Строительство столбов из кирпича требует значительных вложений денежных средств, однако их эксплуатационные характеристики лучше деревянных.

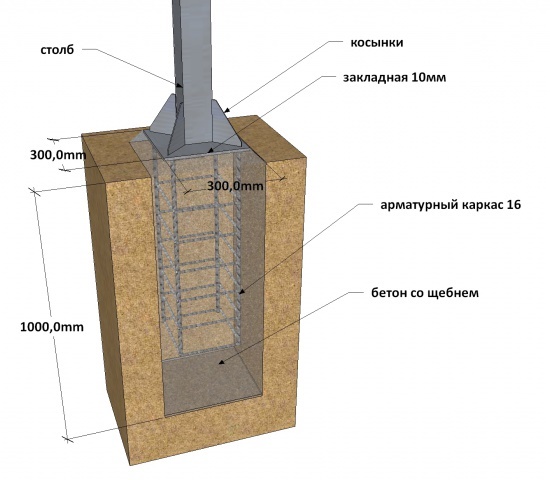

Бетонный

Столбчатый фундамент из бетона чаще всего применяется при строительстве жилых домов.

Бетонные столбы создать сложнее, чем деревянные или кирпичные. Потребуется большое количество бетонной смеси, а также металлическая арматура и сварочный аппарат. Строительство каждой опоры начинается с подготовки ямы. На ее дне создают подушку из песка, которую многократно проливают водой, после чего добавляют очередной слой. Это делается для создания многослойного и плотного покрытия дна ямы.

Для придания формы будущему столбу используют опалубку. Ее собирают из деревянных досок в центре ямы по определенным размерам. Внутрь опалубки опускают каркас из арматуры, сваривание которого осуществляется на поверхности. Готовый каркас будет армировать бетон, поэтому он должен быть шире столба минимум на пять сантиметров, а размер опалубки должен позволять погрузить в нее данную конструкцию.

Когда каркас установлен в опалубку, ее внутреннее пространство заполняют бетонной смесью. Это можно делать вручную, готовя смесь в переносной бетономешалке или заказав автомобиль со специальным миксером. Во втором случае необходимо заранее подготовить нужное количество ям с установленными опалубками и каркасами.

Бетонная смесь, заливаемая в опалубку, должна быть хорошо утрамбована. Это позволяет выгнать воздух, исключить образование пустот, которые впоследствии могут привести к растрескиванию, создать по-настоящему монолитный столб. Залитые опалубки следует оставить на несколько дней для застывания бетона. Начинать демонтаж досок опалубки, а также продолжать дальнейшее строительство рекомендуется минимум через пять дней после заливки столбов.

Каменный

При такой разновидности столбчатого фундамента опоры составляют из множества плоских камней. Чтобы конструкция не развалилась, ее укрепляют бетонным раствором. По технологии изготовления, а также эксплуатационным характеристикам, каменные опоры во многом похожи на кирпичные.

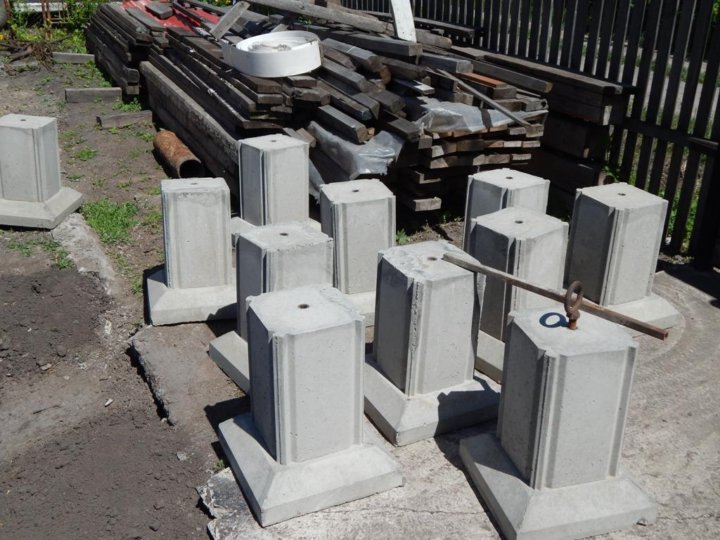

Блочный

Данный вид предполагает составление опорных столбов из железобетонных блоков. По прочности и долговечности его можно сравнить с бетонным. Блочный столбчатый фундамент также используют при строительстве легких жилых зданий и хозяйственных построек.

Особенностью возведения является необходимость использования строительных подъемных механизмов, так как вес блоков не позволяет поднять их вручную. Справиться с задачей при помощи только физической силы можно, если в строительстве будет участвовать большое количество работников.

Надежность такого основания для дома во многом определяется качеством составляющих: бетона, из которого изготовлены блоки, а также металлической арматуры, лежащей в их основе. Для формирования ровного столба категорически важна ровная поверхность всех блоков.

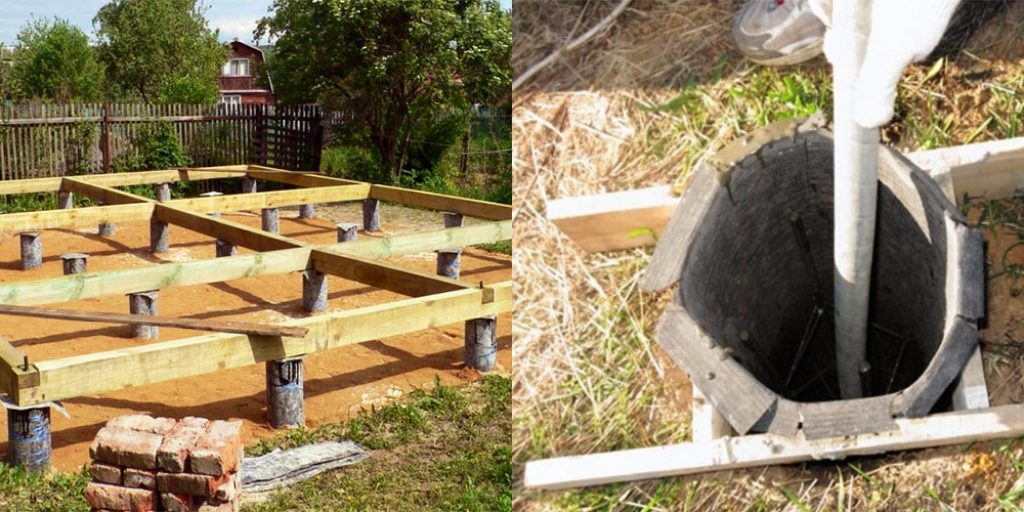

На основе труб

При строительстве столбчатого фундамента могут быть использованы асбестоцементные или металлические трубы. Их устанавливают вертикально в подготовленные скважины и надежно фиксируют при помощи грунта. После установки вовнутрь каждой трубы заливают бетонный раствор, который застывая, придает ей дополнительную прочность.

Технология подготовки скважин под опорные трубы напоминает строительство свайного фундамента, и требует применения специальной техники. Долговечность такой конструкции, а также ее прочность позволяет возводить любые здания, нагрузка от которых не превышает предельно допустимые значения.

Достоинства

Низкая стоимость

Строительство столбчатого фундамента требует меньшего количества материала по сравнению с другими видами, например, плитным. Стоимость широко распространенного ленточного фундамента может составлять до 30% от стоимости всего дома. Столбчатая конструкция, как правило, требует 15-18% от бюджета, запланированного на возведение здания. Таким образом, основание для дома в виде системы опор позволяет существенно экономить финансовые средства.

Слабая осадка

Еще одним преимуществом столбчатого вида можно назвать малую осадку после возведения дома. Другие виды, получив нагрузку от здания, в течение некоторого времени углубляются в землю. Это должно учитываться при проектировании и строительстве. Когда здание опирается на определенные точки грунта, осадка уменьшается. Благодаря этому столбчатый фундамент допускает увеличение давления на почву в пределах 20% по сравнению с тем же ленточным видом.

Легкость возведения

Данный вид основания для дома зачастую можно возвести без применения специальной техники. Ручной труд особенно эффективен при строительстве хозяйственных построек: сарая, бани или небольшого гаража. В этом случае подготовка ям и установка столбов осуществляется своими руками, что тоже позволяет сократить затраты на возведение здания.

Недостатки

Невозможность создать полноценный подвал

При строительстве здания на столбчатом фундаменте создание полноразмерных подвальных помещений практически невозможно. Происходит так из-за того, что опорами всей конструкции являются столбы, удерживаемые в вертикальном положении при помощи грунта. При создании подвала грунт должен быть убран, в результате чего столбы потеряют надежную фиксацию.

Частным случаем строительства подвала при столбчатом фундаменте является возведение забирки – стены между опорами. Она представляет собой перегородку из кирпича, шлакоблока или других материалов, которая закрывает вход в пространство под зданием. Закрытое пространство может выступать в качестве подвала, однако высота помещений будет небольшой. Решением может стать увеличение длины столбов и подъем здания над землей. Но это уменьшает прочность каждой опоры, снижает надежность конструкции, негативно влияет на внешний вид дома.

Ограничение по массе здания

Столбчатый фундамент чаще всего применяют для небольших зданий, создающих малую нагрузку. В первую очередь, это дома, построенные по каркасной технологии из деревянных щитов. Также на опоры в виде столбов можно поставить здания из кирпича, шлако- и пеноблоков, но небольшие по площади.

Использование основания столбчатого типа под массивные дома возможно, если смонтировать на столбы мощный ростверк, способный укрепить систему опор. Такая связка создается при помощи тяжелых металлических балок и нецелесообразна из-за слишком высокой стоимости. При необходимости строительства тяжелого здания экономически выгодней выбрать другой вид основания.

Ограничения по грунтам

Столбчатый фундамент нежелательно применять при строительстве домов на грунтах, подверженных горизонтальным перемещениям. Сезонные сдвиги слоев почвы могут привести к смещению столбов и возникновению опасности обрушения здания. Укрепить систему опор также можно при помощи усиленного ростверка, но стоимость его создания чрезмерно высока.

Ограничения по рельефу участка строительства

Возведение здания на опорах требует ровного рельефа. Если на участке перепад высоты грунта превышает два метра, от использования столбчатого вида лучше отказаться.

Подготовка к строительству

При проектировании столбчатого фундамента следует придерживаться определенных правил. Поскольку для данного вида основания большое значение имеют характеристики грунта, первоначальным этапом подготовки к строительству являются геологические изыскания. Это комплекс мероприятий, направленных на изучение характера грунта, расположения несущих слоев, сезонных изменений рельефа, уровня подземных вод и т.д.

Информация, приведенная в инженерно-геологическом отчете, становится отправной точкой в расчете диаметра опор, их количества и установочного расстояния. Второй составляющей расчета является нагрузка от здания. Этот параметр зависит от площади строения, материала из которого планируется осуществлять строительство, архитектурных особенностей и назначения здания.

Проектирование столбчатого фундамента для жилого дома стоит доверить специалистам. Самостоятельные расчеты «на глаз» могут привести к частичному или полному обрушению здания. Это может произойти вследствие излома одного или нескольких столбов, чрезмерной осадки в результате сезонного смещения грунта и т.д. «Стройсервис» предлагает услуги не только по возведению основания дома, но и по профессиональному расчету на основе данных геологических исследований участка строительства.

После того, как определен тип опор и их количество, важно подготовить место для скважин под столбы. Участок, на котором планируется строить дом, очищают от мусора и разравнивают грунт. Установочные ямы копают вручную или с применением землеройной техники. В случае с опорами в виде труб бурят скважины по размеру каждой опоры. Дальнейшие действия зависят от конкретной разновидности столбчатого фундамента.

Создание забирки

Дом, построенный на столбчатом фундаменте, не стоит на земле, а немного приподнят над ней. В свободном пространстве под строением дует ветер, охлаждая пол и понижая температуру в помещениях. Это приводит к некомфортным условиям проживания и увеличению затрат на отопление дома. Чтобы этого избежать, используется забирка.

Как уже говорилось выше, забирка – это перегородка, закрывающая пространство под домом. Она располагается между опорами, защищая нижнюю часть дома от влаги, накопления мусора и т.д.

Материалы для создания забирки:

• доски,
• кирпич,
• бетон,
• материалы для наружной отделки зданий.

Забирка выступает не только в роли заграждения пространства под домом, но и в качестве элемента дизайна. Используя отделочные материалы, ее можно сделать красивой и необычной, подчеркнув оригинальность вашего дома.

Нередко в целях экономии на земляных работах через забирку производится ввод в здание различных коммуникаций, например, трубопроводов автономной канализации. В этом случае требуется предусмотреть необходимые технологические отверстия.

Теплоизоляция столбчатого фундамента

Поскольку конструкция столбчатого фундамента не подразумевает наличие теплого подвала или сплошной плиты под домом, после окончания строительных работ требуется произвести мероприятия по теплоизоляции. Даже качественно построенная забирка не защищает от мороза, поэтому наружную часть пола всего здания следует обшить теплоизоляционными материалами.

Для этого можно использовать теплоизоляцию любых видов от классической стекловаты до современных материалов в виде плит. Второй вариант наиболее предпочтителен из-за удобства работы и лучших теплоизоляционных характеристик.

Материалы для теплоизоляции столбчатого фундамента.

Пенопласт

Классический утеплитель в виде плит, имеющий отличные характеристики. Легкий и удобный при монтаже, он эффективно защитит дом от мороза и ветра. Современный пенопласт имеет большой срок службы и высокую прочность.

Минеральная вата

Минеральная вата не является новым материалом и наравне с пенопластом давно используется в качестве строительного утеплителя. Имеет среднюю теплопроводность, благодаря чему защищает от холода хуже пенопласта.

Выпускается в виде рулонов или плит, однако при покрытии большой площади работать удобней с плитами. Минеральную вату в рулонах стоит применить при работе в углах и труднодоступных местах.

Пеноплекс и пенополиуретан

Современные теплоизоляционные материалы с низким коэффициентом теплопроводности. Прочные и долговечные, они создадут надежную защиту вашего дома от холода.

Проектирование здания является сложной инженерной задачей, при решении которой учитывается множество факторов. Расчет фундамента – один из важнейших этапов, поскольку от этой части здания во многом зависит долговечность всего дома, а также комфорт проживающих в нем людей.

Монтаж от компании «Стройсервис»

Специалисты компании «Стройсервис» предлагают полный комплекс услуг, начиная от организации инженерно-геологического исследования вашего участка и заканчивая строительством фундамента «под ключ». Также вы можете заказать большое количество других услуг, например, внутреннюю отделку дома, которая производится после окончания строительных работ.

Обратиться в «Стройсервис» можно по любым контактам, указанным на сайте. Мы готовы оказать профессиональные услуги в сфере строительства вашего дома!

фото устройства бетонного столбового основания (строительство, установка и заливка конструкции на столбах)

Столбчатый фундамент считается одним из наиболее простых и дешевых в исполнении. Такое основание с давних времен используется строителями всего мира. Его установка не занимает много времени, а ещё он может применяться в глубоко промерзающем и на пучнистом грунте. Также при наличии ростверка его можно использовать на неустойчивой почве.

Содержание:

1. Характеристика
2. Преимущества и недостатки
3. Виды фундаментных столбиков
4. Что такое пучение грунта и как оно влияет на выбор фундамента
5. Область применения
6. Глубина заложения
7. Правила возведения основания
8. Этапы возведения
9. Разметка
10. Заключение

Такая конструкция состоит из опор, которые устанавливают в местах наибольших нагрузок. Чаще всего это углы зданий, несущие элементы, колонны, печки и прочие компоненты строений. Он хорошо подходит для каркасных строений, а также домов из газобетона, СИП-панелей, и прочих легковесных материалов.

Характеристика

Части устанавливают на расстоянии 150-250 см друг от друга. В некоторых случаях допускается большее расстояние, но для этого вам потребуется мощный монолитный ростверк. Чаще всего его применяют для строительства:

• легких зданий без цокольного этажа;

• строений, в которых требуется малая осадка;

• кирпичных домов, для которых невыгодно устанавливать сплошную основу;

• построек на почвах с сильным пучением.

Устройство столбов фундамента подразумевает минимальное сечение элементов, которое зависит от материала изготовления и составляет:

Преимущества и недостатки

Широкое распространение основания данного типа объясняется его преимуществами над другими разновидностями. Среди них выделяются следующие:

• экономичность;

• надежность даже при высокой степени пучения грунта и близкое расположение грунтовых вод;

• долгий срок эксплуатации;

• не требуют дорогостоящей гидроизоляции;

• нивелирование почвы не обязательно.

Однако, как и любые другие конструкции фундамент на столбах имеет свои недостатки. Владельцы таких домов и строители отмечают:

Любой строитель подтвердит, что идеальных основ не существует, поэтому необходимо делать выбор на основании особенностей проекта и типа местности. Также нужно продумать все требующиеся расходы и свои навыки в строительстве.

Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти компанию по генподряду и стройнадзору »

Виды фундаментных столбиков

На практике применяют различные типы опор на столбах. По используемому материалу они делятся на бетонные, бутобетонные, кирпичные, каменные и деревянные. Также имеется классификация по глубине, в которой выделяют мелкозаглубленные и заглубленные. Первые углубляют под землю на 50-70 см и обычно используется на скальном или песчаном грунте с низким уровнем грунтовых вод. Вторая разновидность подходит для влажных площадок. Они устанавливаются на 50 см глубже уровня промерзания. Для того чтобы правильно выполнить монтаж, необходимо осуществлять геологические изыскания. В зависимости от конструкции они делятся на следующие категории:

• монолитный – представляет собой однородное изделие, отличающееся высокой прочностью и долговечностью;

• из металлических или асбестовых труб – является достаточно простым в установке, за счет чего получил большое распространение. Однако он требует качественной гидроизоляции, так как сталь подвергается коррозии;

• сборный из песчаных блоков, которые устанавливаются на песчаные подушки. Все компоненты крепятся на цементный раствор;

• с ростверком способен равномерно распределить вес здания и поглощает горизонтальные колебания. Данный компонент предназначен для объединения столбов.

Материалы для возведения фундамента

Для столбчатого основания используют прочное сырье, которое способно справиться с нагрузками и устойчиво к воздействию окружающей среды. Чаще всего для этих целей применяют:

• бетон марок В15-В25;

• железобетон;

• металлические, асбестовые и прочие трубы, в которые вставляют арматуру и заливают бетоном;

• древесину;

• бутовые камни;

• бутобетон;

• красный кирпич.

Глубина заложения

В зависимости от конструкции основы и самого здания, а также условий местности, подбирается степень углубления. Как говорилось выше, выделяют заглубленные разновидности, которые опускают ниже уровня промерзания земли. При мелкозаглубленных их вкапывают на 40-70 см. Также иногда применяют незаглубленные, которые совсем не закапывают в грунт. Независимо от вида столбов, перед их установкой необходимо снять плодоносный слой почвы. В противном случае в процессе гниения травы и прочих компонентов, изделие даст усадку и может разрушиться или дать трещины.

Опорно-столбчатый фундамент

Такая разновидность является облегченным вариантом основания. Она подходит для строительства сараев, беседок и прочих легких зданий. Он представляет собой несколько частей из бетона, уложенный на прослойку из песка и гравия. Опоры в данном случае размещаются под углами постройки и в местах наибольших нагрузок. Для повышения несущей способности грунта необходимо тщательно утрамбовать подушку. Если у вас на участке сыпучие или насыщенные водой глинистые типы, использовать такую разновидность не рекомендуется. Так как, как даже легкое подсобное помещение в таком случае будет неустойчиво.

Чем отличается такой тип от свайного фундамента

На первый взгляд эти конструкции очень похожи и многие люди даже не замечают различий. Однако они есть и очень существенные. Сваи устанавливают на слабых грунтах на большую глубину, чтобы передать уровень нагрузки на более прочные слои. Столбы применяют для нормальных земель и углубляют на относительно небольшое расстояние. Кроме того, первый вид устанавливается при помощи специальной техники, в то время как монтаж вторых возможен с минимальным набором инструментов. В целом они действительно имеют сходство, но у них совершенно разные сферы применения. Поэтому их относят к различным типам.

Что такое пучение грунта и как оно влияет на выбор фундамента

Данное явление присуще в основном для глинистых видов почвы, которые являются достаточно сложными для строительства. Они являются всегда очень влажными, так как плохо пропускают воду и она скапливается в полостях. Когда жидкость замерзает, она расширяется, увеличивая тем самым объем почвы, в итоге он вспучивается. Эти силы воздействуют на опору со всех сторон. Давление снизу пытается вытолкнуть ее, а с боков – сдвинуть в сторону. В результате чего некачественный материал деформируется или даже ломается. Из-за этого в пучинистой земле рекомендуется делать армированные монолитные столбы.

Ищете качественные строительные материалы по адекватным ценам для загородного дома? Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.

Получить скидку на строительные материалы »

Для защиты от воздействия вверх, нижняя часть, называемая пяткой, делается расширенной. Лучше всего ее сделать в 2 раза толще. Высота увеличенной области должна составлять третью часть от всей длины. Швы между компонентами сборных конструкций являются самых хрупким местом. Поэтому опоры делают со скошенными стенками. Это позволяет лучше противостоять пучению. Если у вас на площадке нормальный грунт, делать скос вам не потребуется. Чтобы снизить воздействие движения земли предпринимают следующие меры:

• на самом дне обустраивают подушку из гравия, которая часть нагрузок берет на себя;

• смазанные солидолом гладкие боковые поверхности, не дают возможности сдвинуть столбик;

• вокруг дома возводят утепленную отмостку.

Область применения

Столбовой фундамент идеально подходит для легких построек на нормальном грунте. Для сыпучих почв, торфяников и прочих неустойчивых площадок его не применяют. Из-за особенностей конструкции сделать подвальное помещение у вас вряд ли получится.

Чаще всего столбы применяют для легких домов, а при большом углублении они способны выдержать тяжелые стены. Кроме того, такое основание идеально подходит для пучинистых почв, так как на него действуют меньшие силы, чем на ленточный и прочие разновидности. Крайне не рекомендуется выбирать установку столбчатого фундамента в следующих случаях:

Глубина заложения

Перед тем как сделать опоры, необходимо провести тщательные расчеты. Обычно чтобы обеспечить устойчивость к изменяющимся факторам все параметры берут с запасом. Так и глубину вхождения в грунт обычно берут больше, чем требуется, ведь с течением времени условия могут поменяться.

Особенно это касается пучинистых почв, где сложно выполнить точные расчеты нагрузок и поэтому нужно заранее делать как можно более надежные элементы. В случае если на вашем участке большое содержание глины, следует закладывать столбы ниже уровня промерзания. Для этого вам нужно узнать средние данные по вашему региону и прибавить примерно 20 см, чтобы обеспечить необходимый запас.

Стоит отметить, что копать яму нужно еще больших размеров. Так как вам придется выполнить отсыпку. Если вы выбрали конструкцию столбчатого бетонного фундамента из отдельных блоков – вам потребуется значительно расширять канаву для проведения дополнительных работ по соединению частей. Гораздо проще в установке монолитные изделия. Для этого вам будет достаточно пробурить лунку, была возможность засыпать подушку и вставить столб.

Правила возведения основания

Как говорилось выше, опоры необходимо ставить по углам здания. Также на них должны опираться все несущие части и прочие тяжелые элементы. Обычно частота расположения основ колеблется в диапазоне от 150 до 250 см. Всю эту конструкцию объединяет ростверк, который равномерно распределяет нагрузку между всеми компонентами.

Также требуется сделать забирку, которая позволит сохранить внутри тепло, а также исключить доступ туда животных и влаги. Она представляет собой перегородку из кирпича или бетона. В условиях пучинистых грунтов данный элемент также устанавливается на подушку, а иногда углубляют в землю на 20 см.

Этапы возведения

Рассмотрим пошагово, как самостоятельно выполняют строительство столбчатого фундамента. Первым делом в обязательном порядке изучают свойства почвы и составить подробный проект.

Разметка

Колья размещают в определенных точках, поэтому важно тщательно размечать территорию. Обычно это выполняется при помощи натянутой веревки с отметкой необходимых точек для установки.

Подготовка ям

В данном примере рассмотрим бетонные столбы для фундамента. Углубления делают квадратной или прямоугольной формы, при этом важно не допустить отклонений от разметки. Если вы копаете на глубину более одного метра, требуется обеспечить наклон стенок, чтобы исключить осыпание. Если угол выполнить невозможно, то бока укрепляют опалубкой. Рыть нужно примерно на 25 см больше уровня залегания опор. Чтобы вы легко смогли установить необходимые распорки, рекомендуется взять запас по ширине.

Песчано-гравийная подсыпка

Такая подушка нужна практически для любых типов фундамента. Для этих целей берут крупный песок и гравий. Ее засыпают на глубину около 25 см и на 15 см шире размера фундаментного столба. Потом полученную смесь обильно смачивают водой и тщательно утрамбовывают. Затем ее накрывают слоем любого гидроизоляционного материала, чтобы она не впитывала влагу из бетонного раствора.

Порядок устройства пятки

Лучшим вариантом будет использовать готовое изделие из бетона, которое устанавливают на подготовленную на предыдущем этапе подушку. Однако если вы используется конструкцию из монолита, то и ее основания необходимо делать таким же. Ширина данного элемента должен превосходить столбик примерно на 30%. При его обустройстве желательно сделать общую арматуру, которая позволит значительно упрочнить.

Строительство столбов

Заливка столбчатого фундамента выполняется бетонной смесью в опалубку. Вместо каркаса можно применять асбестовые или металлические трубы с требуемым сечением. В них заливают бетон, который застывая образует прочную систему. Арматуру обычно подбирают диаметром не менее 1 см и располагают ее на расстоянии 20 см друг от друга. Прутки должны примерно на 10 см выходить за пределы, чтобы обеспечить сваривание с ростверком.

Если вы решили строить опоры из красного кирпича, необходимо подбирать обожженную продукцию марки 100 или выше, а цемент для укладки не ниже М300. Чтобы получить одинаковые по высоте элементы, выравнивание нужно осуществлять до схватывания, так как потом это сделать будет значительно сложнее.

Как возвести ростверк

После того как устройство столбчатого фундамента из бетонных столбов будет готово и раствор полностью высохнет требуется объединить все компоненты единым поясом. Нижняя его часть должна быть на расстоянии более 10 см от земли, чтобы защититься от пучения грунта. При монолитной конструкции соединение происходит путем заливки на общую арматуру. Сборные основания крепятся при помощи сварки. На месте стыка делается опалубка, в которую заливают смесь подходящей марки. Сушить изделие необходимо с соблюдением всех требований, регулярно смачивая водой.

Гидроизоляция

Влага оказывает негативное воздействие практически на любые материалы. Поступающая с поверхности жидкость может быть ограничена отмосткой. В случае близкого расположения грунтовых вод надо изолировать ростверк. Сами столбы советуют изготавливать из влагостойких сортов бетона. Существует несколько вариантов подобной защиты:

• на верхние части наносится битум, который затем покрывают рубероидом. Для большей надежности такие слои повторяют несколько раз;

• возможно сверху уложить микс из цемента и песка в соотношении 1:2. После высыхания его засыпают небольшой песчаной подушкой, которая покрывается прочными гидроизоляционными материалами.

Как правило, бетонные конструкции не подвержены разложению в агрессивной среде, поэтому их можно не защищать от влаги.

Заключение

Мы рассмотрели инструкцию монтажа столбчатого фундамента, фото которого вы можете увидеть на нашем сайте building-companion.ru. В настоящее время большая часть частных домов использует именно такую основу. Такую популярность она получила за счет отличных эксплуатационных характеристик, возможности изготовления своими руками и широкий выбор сырья для строительства.

Кроме того, он является наиболее дешевой разновидностью. Однако во время возведения необходимо соблюдать установленные требования и проводить изыскания.

Видео

Что такое Post & Pier Foundation

Перейти к содержимому

Позвоните нам сегодня: 678-290-1325

678-290-1325

Сделать запрос бесплатно

Получить бесплатную оценку

Фундамент из столбов и опор, также иногда называемый фундаментом из опор и балок, — это один из двух основных типов фундаментов домов. Другой тип известен как плитный фундамент или плитный фундамент. Как следует из названия, фундамент из столбов и пирсов состоит из бетонных опор, которые устанавливаются глубоко в землю, чтобы выдерживать вес конструкции. От бетонных опор отходят бетонные или деревянные столбы, а вдоль вершин столбов проходят горизонтальные деревянные балки, которые обеспечивают основу, на которой будет построена конструкция.

В отличие от плитного фундамента, в котором слой бетона заливается непосредственно на почвенный субстрат, столбчатый фундамент не опирается непосредственно на землю, а обычно приподнят примерно на 18 дюймов, создавая под домом пространство для ползания. Одним из лучших преимуществ столбчатого фундамента является то, что пространство для обхода обеспечивает легкий доступ к нижней части дома, если необходимо выполнить ремонт сантехнических и электрических узлов или самого фундамента.

Домашние строители часто предпочитают использовать фундаменты из столбов и столбов, потому что их легко построить и они менее дороги, чем другие варианты. Тем не менее, этот тип фундамента лучше всего подходит для небольших зданий. Поскольку фундаменты из столбов и опор не заглубляются глубоко в землю, этот тип фундамента менее идеален для домов, построенных в районах, где землетрясения или ураганы обычны. Кроме того, из-за того, как устроены фундаменты из столбов и опор, дома, которые стоят на них, более подвержены провисанию и скрипу полов.

По всем вопросам, связанным с фундаментом, обращайтесь к экспертам компании Engineered Solutions of Georgia. Если вам нужен ремонт существующего фундамента или вы планируете построить дом и вам необходимо установить фундамент, наша высококвалифицированная команда инженеров-строителей и специалистов-геотехников будет рада протянуть руку помощи. Мы находимся в Атланте и с гордостью обслуживаем домовладельцев во всех близлежащих районах. Свяжитесь с нами сегодня!

Получить бесплатную оценку

«Очень профессионально и вежливо. Они информировали меня до, во время и после проекта. Я бы порекомендовал их всем, кому нужна доступная и профессиональная фундаментная работа. У меня есть хорошие фотографии всей работы, которую они выполнили, и они позаботились о том, чтобы я остался доволен работой, когда они были завершены».

Бретт Х.

Специализированная компания по благоустройству дома, основанная на

Понимании, Доверии и Уважении.

Наши основные ценности лежат в основе всего, что мы делаем.

Свяжитесь с нами сегодня

«Мы очень довольны профессионализмом, вниманием к деталям и мастерством, которые мы получили от Engineered Solutions of Georgia! На протяжении всего процесса они были отзывчивы, внимательны и выполняли свои обязательства. Конечный результат был фантастическим, и мы очень довольны нашей новой герметизацией и гидроизоляцией!»

Курт Х.

Посмотреть ещё

Узнать цену Доступные услуги

Позвоните нам сегодня: 678-290-1325

678-290-1325

Спросите нас о наших возможностях финансирования!

 678-290-1325

Необходимые услугиРемонт фундаментаГидроизоляцияИнжинирингНедвижимость

Не заполнять

 678-290-1325 Узнать цену

Фундамент для пирса и балки: схема и руководство по проектированию

Пирс Perma

5 октября 2022 г.

Об авторе

Пусть #dirtnerd расскажет вам обо всем, что касается техасского ремонта грунта и фундамента.

Фундаменты для опор и балок состоят, как вы уже догадались, из ряда опор и балок. Есть прочные бетонные блоки, которые служат основой для поддержки рамы из деревянных балок, которые создают своего рода систему сетки для вашей конструкции. Они не идеальны для каждого типа дома или почвы, но могут быть очень полезны для домов в районах, подверженных наводнениям, поскольку этот фундамент создает пространство между почвой и домом.

Это руководство проведет вас через фундаменты для опор и балок — от их назначения до их плюсов и минусов, а также способов их проектирования и установки, , а также удобную схему фундаментов для опор и балок . К концу вы станете знатоком пирса и балки!

Что такое фундамент пирса и балки?

Фундамент из опор и балок представляет собой ряд опор (обычно сделанных из бетона), которые поддерживают балки вашего дома. Опоры обычно расположены равномерно (около 4 футов друг от друга), а балки проходят перпендикулярно им, создавая систему, подобную сетке. В некоторых домах опоры и балочные фундаменты расположены прямо под подоконником (нижняя часть каркаса, которая опирается на фундамент), в то время как в других есть опоры, возвышающиеся на 2 фута над подоконником.

Фундаменты на опорах и балках часто используются в районах с неустойчивым грунтом или частыми наводнениями. Это потому, что этот тип фундамента поднимает дом над землей, создавая пространство между почвой и нижней частью дома. Это пространство может помочь предотвратить повреждение дома от затопления или смещения почвы.

Фундаменты для опор и балок также являются хорошим выбором, если вы хотите иметь подполье. Это потому, что они обеспечивают более легкий доступ к нижней части дома, что может быть полезно для ремонта и обслуживания. К другим преимуществам фундамента типа «пирс и балка» относятся:

• Может использоваться практически на любом типе конструкции (дом, сарай, гараж и т. д.)
• Может быть построен на большинстве типов грунта, даже под водой (например, в лодочных доках)
• Дешевле, чем другие более сложные типы фундаментов
• Легко построить и не требует тяжелой техники
• Идеально подходит для участков с неровным грунтом
• Простота добавления (дополнение дома)
• Легкий доступ к электрике и водопроводу под домом
• Работает дольше, так как меньше передается вибрация

Недостатки фундамента из столбов и балок

Несмотря на то, что фундамент из столбов и балок имеет много преимуществ, есть и некоторые недостатки, которые следует учитывать, прежде чем приступить к использованию этого типа фундамента. Вот некоторые недостатки опор и балок:

• Зона под конструкцией должна хорошо вентилироваться, чтобы предотвратить повреждение от скопления влаги
• Вредители или грызуны могут легко поселиться под открытой территорией (еноты, опоссумы, мыши)
• Плохая конструкция является одним из самых больших недостатков и вызовет почти немедленные проблемы
• Полы в вашем доме могут казаться упругими и терять целостность, если опоры не расположены должным образом во время установки

Как строится опорно-балочный фундамент?

Теперь, когда вы знаете все, что нужно знать о плюсах и минусах столбчатых и балочных фундаментов, давайте посмотрим, как они проектируются и устанавливаются. Имейте в виду, что всегда лучше проконсультироваться с профессионалом, прежде чем браться за какой-либо проект домашнего фундамента.

Опоры и балочные фундаменты состоят из двух основных элементов — опор и балок. Опоры обычно делаются из бетона, хотя они также могут быть сделаны из кирпича, камня или дерева. Обычно они около 4 футов в высоту и расположены на равном расстоянии друг от друга (8-10 футов). Затем балки размещаются перпендикулярно опорам и могут быть изготовлены из дерева, стали или бетона.

Этап 1: Земляные работы

Первым этапом строительства столбов и балочного фундамента является земляные работы на участке, где будут установлены столбы. Отверстие для каждого пирса должно быть не менее 2 футов в ширину и 3 фута в глубину. После того, как ямы выкопаны, из гравия и бетона создаются опоры (твердая основа для пирса). Перед установкой пирса насыпьте на дно отверстий не менее 5-6 дюймов гравия.

Шаг 2. Размещение опор

Следующим шагом будет размещение опор в отверстиях. Столбы могут быть бетонными, кирпичными, каменными или деревянными. После того, как они на месте, их необходимо проверить на однородность с помощью спиртового уровня или лазерного уровня. Это важный шаг в процессе, поскольку он обеспечивает устойчивость вашего дома на новом фундаменте.

Шаг 3. Установка балок

Затем балки размещаются перпендикулярно стойкам. Чаще всего их изготавливают из обработанного пиломатериала или бетона. Размещение балок также имеет решающее значение, так как они должны быть ровными, чтобы обеспечить стабильную основу для вашего дома. Балки закрепляют, прикрепляя их к опорам скобами или с помощью арматуры (стальных стержней) и бетона.

Этап 4: Обратная засыпка и отделка

После установки балок последним шагом будет засыпка выкопанного участка вокруг опор землей. Это помогает поддерживать опоры и удерживать их на месте. Затем участок вокруг фундамента необходимо выровнять, чтобы вода стекала в сторону от дома. Наконец, любой ландшафт, который был нарушен во время раскопок, может быть заменен.

Фундаменты на опорах и балках — отличный выбор для многих домовладельцев. Но важно взвесить все за и против, прежде чем решить, какой тип фундамента подходит именно вам. Проконсультируйтесь с профессионалом, таким как Perma Pier, который имеет большой опыт в установке и ремонте опор и балок.

Схема опор и балок

Советы по ремонту и обслуживанию фундаментов опор и балок

Хотя нам хотелось бы, чтобы наши фундаменты были на 100% защищены от проблем, это просто не так. Тем не менее, правильная установка и текущее обслуживание жизненно важны для поддержания целостности вашего фундамента. Во-первых, некоторые признаки того, что ваш опорно-балочный фундамент выходит из строя, включают:

Их часто называют «большой тройкой» с точки зрения отказа фундамента. Кто-то скажет, что это просто «заселение дома», но это не так. Это означает, что ваш фундамент выходит из строя или неровен и требует довольно немедленного ремонта. Если вы заметили какой-либо из этих признаков, необходимо выполнить несколько видов ремонта.

Вариант ремонта 1: Ландшафтный дизайн и дренаж

Если вы живете в районе с глинистой почвой, это часто является основной причиной проблем с фундаментом. Глина будет расширяться при намокании и сужаться при высыхании, что может сильно повредить фундамент. Если рядом с вашим домом растут деревья, их корни также могут повредить фундамент по мере роста и разрастания.

Лучший способ борьбы с подобными повреждениями — очистить желоба от мусора. Это поможет гарантировать, что вода будет направлена ​​от вашего дома, а не к нему. Вы также должны выравнивать почву вокруг своего дома, чтобы она находилась под уклоном от фундамента.

Вариант ремонта 2: подпорные стены

Еще одним распространенным ремонтом опорных и балочных фундаментов является установка подпорных стен. Они часто необходимы, когда почва вокруг вашего дома слишком мягкая, чтобы выдержать вес вашего фундамента.

Их также можно использовать для устранения проблем с канализацией, отводя воду от дома. Подпорные стены обычно изготавливаются из бетона, камня или кирпича и могут быть как внутренними, так и внешними.

Вариант ремонта 3: Замена опор или балок

В некоторых случаях может потребоваться замена опор или балок, поддерживающих фундамент. Часто это происходит из-за повреждения водой, насекомыми или просто из-за возраста. Столбы и балочные фундаменты не застрахованы от тех же типов проблем, что и плитные фундаменты, но правильная установка и техническое обслуживание могут помочь продлить их срок службы.

Одним из способов замены деревянных балок является заливка бетоном сонотрубок там, где раньше была балка, или подкладка и блокировка опор для деревянных балок.

Советы по уходу за вашим фондом

Как домовладелец, вы должны убедиться, что делаете все возможное, чтобы поддерживать свой дом в порядке. Все, от вашей крыши до сайдинга, изоляции и, да, вашего фундамента, должно поддерживаться, чтобы оно служило дольше. Это может показаться сложным, но можно сделать всего несколько простых вещей, чтобы сохранить целостность и долговечность вашего фундамента и дома. Некоторые советы по уходу, которые вы можете сделать самостоятельно, включают:

• Наличие хорошей дренажной системы для отвода воды из дома и предотвращения ее скопления вокруг фундамента. Это может включать наклон вашего двора в сторону от дома и наличие надлежащей системы водосточных желобов с правильно расположенными водосточными трубами, чтобы отводить всю дождевую воду от вашего фундамента.
• Поддержание водостоков в чистоте — это простая вещь, которая может предотвратить множество проблем с фундаментом, ландшафтом и даже с крышей.
• Убедитесь, что вы никогда не сажаете деревья ближе, чем на 20-25 футов от вашего фундамента. Корни дерева будут расти наружу от дерева и могут легко вырасти более чем на 30 футов, что означает проникновение в ваш фундамент, чего вы не хотите.
• Убедитесь, что ваш ландшафт вокруг дома имеет надлежащие уплотнения и не задерживает воду после дождя.
