Фундамент из автомобильных покрышек: Фундамент из покрышек своими руками – плюсы и минусы, виды

Фундамент из покрышек своими руками – плюсы и минусы, виды

Любой человек, который решил начать строительство собственного дома, бани, гаража или любого другого строения, предварительно просчитывает затраты. Конечно же, всем хочется сократить расходы на строительство, но при этом получить конструкцию хорошего качества. Традиционно немалая часть средств уходит на возведение основания строения и его подземной части. Потому многих сегодня интересует способ обустройства фундамента из старых покрышек.

Данный вариант является достаточно хорошим решением, поскольку не требует больших денежных вложений. Однако, не следует забывать, что такое основание возводится не только из колесных автопокрышек.

Преимущества опоры из автомобильных шин и их недостатки

Возможность обустройства фундамента из автомобильных покрышек рассматривалась учеными еще в далеком 2000 году. Со временем данная идея стала востребованной в силу наличия ряда неоспоримых преимуществ:

• Значительное сокращение трат на строительные материалы.
• Уменьшение временных затрат, а также рабочей силы.
• Долговечность конструкции. При правильном обустройстве фундамент на шинах может прослужить в течение многих лет.
• Старые покрышки служат дополнительно еще и гидроизоляционным слоем, который уберегает фундамент и основную конструкцию от воздействия влаги.
• Фундамент на покрышках не поддается воздействию температурных изменений, поскольку шины способны устранить возникающие в связи с этим деформации.
• Высокая сейсмостойкость. Шины хорошо поглощают колебания грунта, вызванные сейсмической активностью. Подобный вариант основания можно использовать даже в зонах повышенной сейсмоактивности.
• Повышенная упругость и отличные амортизирующие свойства.
• Простота возведения основания.

Минусы фундамента из покрышек не многочисленны. Недостатком является выделение из шин вредных веществ. По этой причине при возведении фундамента необходимо создать специальные условия, которые позволят безопасно и безвредно эксплуатировать фундамент. Как правило, чтобы основание никак не навредило окружающей обстановке и людям, шины оставляют под землей, не выводя их наружу.

Еще одним минусом является ширина покрышек, которая может выходить за предполагаемые пределы основания. Чтобы скрыть и преобразить внешний вид такого фундамента понадобится немалое количество облицовки, а также дополнительные идеи дизайна.

Для каких конструкций можно применять основание из шин?

Фундамент из старых покрышек может применяться в строительстве небольших конструкций. К сожалению, для массивных и блочных зданий можно применять только традиционный фундамент для дома, поскольку такие строения являются достаточно тяжелыми.

Отличным вариантом использования покрышечного фундамента становится для возведения бань и гаражей. Ни в коем случае не рекомендуется пытаться экономить на строительстве полноценных домов и пытаться поставить их на основание из шин. В данном случае вся конструкция в дальнейшем может начать крениться и разрушаться, что вызовет немалое количество проблем и финансовых затрат.

Что нужно для возведения опоры из покрышек?

Для многих является актуальным вопросом — как сделать своими руками фундамент из покрышек. Далеко не все сталкивались с данной разновидностью оснований, поэтому при обустройстве такого типа опоры возникает немалое количество вопросов. Технология возведения покрышечного основания, хоть и достаточно проста, все же доступна только тем, кто хотя бы раз выполнял подобную работу.

Чтобы начать возведение фундамента на покрышках своими руками, нужно предварительно подготовить специальные инструменты и принадлежности:

• старые автомобильные шины;
• арматура;
• грабли;
• швеллер;
• гравий;
• строительный уровень;
• песок;
• лопаты;
• кирпич;
• рубероид;
• доски.

Данный перечень не является строго определенным, при необходимости могут использоваться и другие инструменты и приспособления.

Основные этапы обустройства опоры здания

Фундамент из колёсного материала может быть двух типов:

1. плиточный;
2. столбчатый.

Плиточный

В первом случае, чтобы построить фундамент, под плиту основания конструкции укладываются покрышки. Для возведения основания можно воспользоваться простой технологией, которая включает в себя следующие этапы:

1. Первым делом необходимо подготовить площадку под строительство фундамента. Для этого на территории, предназначенной под обустройство основания, необходимо удалить плодородный слой почвы. Дело в том, что в так называемом перегное содержится немалое количество веществ и микроорганизмов, способных вызвать разрушение бетона и других материалов. Как правило, плодородный слой составляет не более 25 сантиметров. Полученную после снятия слоя грунта поверхность необходимо выровнять с использованием строительного уровня.
2. На выровненную площадку выкладываются автомобильные покрышки. Также можно использовать тракторные или автобусные шины. Желательно выбирать покрышки с большим диаметром, поскольку они смогут обеспечить лучшую защиту от влаги и большую устойчивость и надежность конструкции. Покрышки нужно размещать плашмя, впритык друг к другу. При обустройстве основания из покрышек своими руками количество слоев определяется в зависимости от толщины используемых шин. К примеру, покрышки от трактора достаточно уложить в один слой.
3. Обычные автомобильные покрышки желательно укладывать в два ряда. Кроме того, при выборе высоты фундамента и укладки покрышек нужно учитывать характеристики местности и почвы. Если грунт представляет собой заболоченный, ненадежный участок с повышенной влажностью, основание лучше делать более высоким, чтобы конструкция была как можно выше поднята над уровнем земли и не соприкасалась с влагой.
4. Также не стоит забывать про подполье или подвал. Если вы планируете обустроить их в доме, необходимо заранее определиться с местом и на выбранном участке не укладывать шины. Между покрышками в процессе укладки будут образовываться пустые промежутки, желательно не оставлять их в таком виде, а засыпать гравием или битым кирпичом. Не рекомендуется для данных целей использовать песок и щебень, поскольку основание под их воздействием может дать сильную усадку.
5. Следующим слоем на покрышки укладывается рубероид. Также можно использовать и другие рулонные материалы, однако, рубероид является наиболее подходящим, исходя из характеристик и соотношения цены и качества.
6. Поверх рубероида обустраивается опалубка из деревянных досок. Высота бортиков должна составлять примерно 15 сантиметров.
7. Далее в подготовленные деревянные коробки заливается бетонный раствор. По окончании работы нужно оставить бетон на срок до десяти дней, чтобы он полностью просох. Ранее этого срока снимать опалубку нельзя.

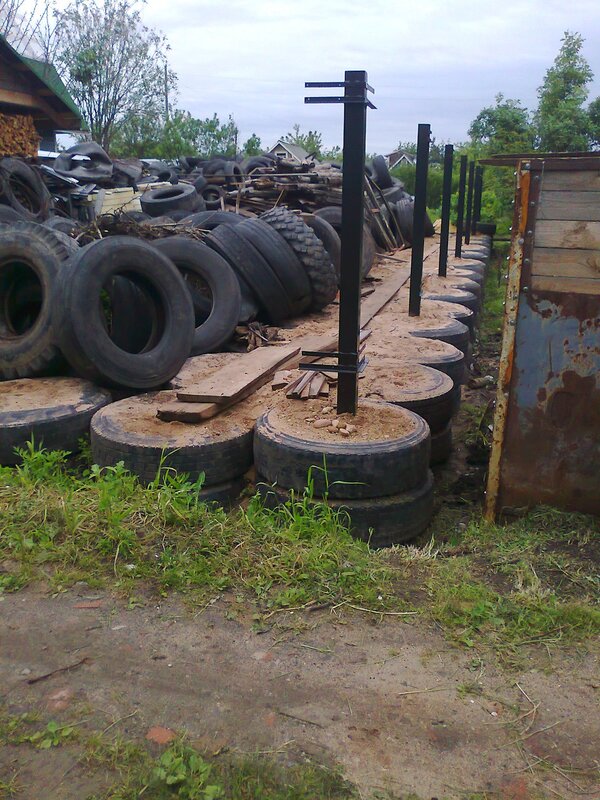

Столбчатый

Столбчатый фундамент из покрышек своими руками обустраивается несколько иначе. В данном случае технология предполагает использование покрышек в качестве опорных столбов конструкции.

1. Чтобы правильно установить покрышки, предварительно необходимо рассчитать точное расположение будущего строения и наметить, где именно будут размещаться углы.
2. Далее, как и в случае с плитным фундаментом, необходимо подготовить площадку. Сначала снимается плодородный слой. После этого нужно по всей площади будущего здания вырыть котлован. Грунт внутри углубления хорошо трамбуется и выравнивается, после чего на дно высыпается слой мелкого щебня. После этого в месте установки покрышек нужно вбить небольшие столбики и замерить расстояние между предполагаемыми опорами. Отклонение не должно быть большим, чтобы нагрузка распределялась по всем опорам равномерно.
3. Затем на столбики-колышки надеваются покрышки, выравниваются и засыпаются щебнем. Колодец, образованный несколькими слоями покрышек, должен быть полностью заполнен щебнем. Далее поверх покрышки укладывается слой рубероида, а затем устанавливается опалубка, которая в дальнейшем заливается бетоном. После того, как просохнет раствор, нужно уложить нижнюю обвязку из бруса.

Заключение

Надежный фундамент из покрышек своими руками: инструкция

Если вам необходимо построить легкий каркасный дом, а средства у вас ограничены, тогда одним из способов экономии средств станет создание фундамента из покрышек своими руками. Такие основания применяются при сооружении зданий

Достоинства

• Низкие затраты на старые покрышки, стоимость которых будет состоять только из транспортных и погрузочно-разгрузочных работ.
• Простая технология производства работ, не требующая специальных знаний и навыков, а также дорогостоящего, сложного оборудования.
• Устойчивость к влажной и агрессивной среде.
• Долговечность.
• Способность сглаживать деформационные нагрузки от вспучивания грунта, землетрясения или резких колебаний температуры.
• Гидроизолирующие свойства шин, которые позволяют сократить затраты на защиту здания от влаги.

Вернуться к содержанию

Недостатки

Единственный недостаток, который проявляется в процессе эксплуатации уже построенных зданий, является то, что при высоких температурах шины разлагаются с выделением вредных веществ. Однако, этот недостаток легко устраним, т.к. эксплуатируется покрышки ниже уровня земли или на незначительной высоте, где легко защититься от перегрева и попадания солнечных лучей.

Вернуться к содержанию

Область применения

На сегодняшний день такие основания применяют тогда, когда строят дома из легких материалов высотой до двух этажей, например, каркасные или другие сооружения хозяйственного назначения. Покрышки лучше брать от большегрузных автомобилей, потому что они прочнее, долговечнее и лучше гасят колебания.

Вернуться к содержанию

Выполнение работ в зависимости от фундамента

Вернуться к содержанию

Плитный

Применяется в том случае, когда нужно передать нагрузку на максимальную площадь, т.е. при строительстве на слабых, водонасыщенных или болотистых грунтах.

1. Участок расчищается. Убираются камни, мусор, срезается кустарник и деревья.
2. Снимается растительный слой на глубину до полуметра, площадка выравнивается.
3. Засыпается щебнем или битым кирпичом, выравнивается вчистовую, уплотняется.
4. Рядами, плотно укладываются покрышки от колесных тягачей или других большегрузных автомобилей.
5. Внутрь каждой из них закладываем рубероид, который будет препятствовать высыпанию набивки и служить дополнительной гидроизоляцией.
6. Покрышка заполняется битым кирпичом, щебнем, песком или землей. Уплотнение наполнителя в шине процесс трудоемкий и для облегчения его можно срезать ее верхнюю кромку, но практика показывает, что одна трудоемкая операция заменяется другой, не менее тяжелой. Плотность набивки зависит от условий строительства и может быть:
   • заполнение на 75 – 85% в том случае, когда фундамент рассчитывается на восприятие деформаций от вспучивания грунта или землетрясения. Это улучшает амортизационные свойства и снижает нагрузку на стены сооружения;
   • полностью засыпается и хорошо утрамбовывается, если таких нагрузок не предвидится;
   • заливается бетоном, если нужна высокая жесткость и прочность основания.
7. Пустоты между уложенными и заполненными шинами, заполняются камнями, битым кирпичом, щебнем, битым стеклом или подобным материалом. Использовать песок для этих целей не рекомендуется, т. к. песок дает просадку.
8. Опалубка делается немного шире, таким образом, чтобы при бетонировании были закрыты и наружные грани, что позволить не только усилить основание, но и предотвратит выделение вредных веществ под воздействием солнечных лучей.
9. После монтажа опалубки фундамент из автомобильных покрышек накрывается рубероидом, что позволит избежать неоправданных потерь бетона и улучшит гидроизоляцию. Достаточно одного слоя такого покрытия, если полосы уложены с нахлестом не менее 5 см.
10. Армирование производится согласно проекту. Используется арматурные стержни класса А – ІІІ диаметром 10 – 12 мм или арматурная сетка такого же качества. При изготовлении каркаса необязательно применение сварки: можно ограничиться вязкой узлов специальной отожженной вязочной проволокой. Расстояние от бетонируемой конструкции до низа арматуры должно быть не меньше 30 мм, которые необходимы для создания защитного слоя.

    Насыщенность арматурой должна быть равномерной, что позволит сделать плиту монолитной и обеспечит надежную ее работу в случае просадки. Для закрепления конструкций стен и перегородок, к арматурному каркасу прикрепляются анкеры и выводятся выше уровня бетона.

11. Бетонирование. Во время устройства фундамент из автомобильных покрышек это самый ответственный процесс, от его качества зависит синхронная работа всех элементов конструкции. Последовательность выполнения работ следующая:
    • очищают опалубку и место бетонирования от мусора и возможных масляных пятен;
    • используя нивелир или уровень, наносят на опалубку маяки, обозначающие верх бетона;
    • на строительную площадку доставляется или изготавливается на месте пластичный бетон, с осадкой конуса 9 -14 см, который легко может заполнить все пустоты без применения виброуплотнения;
    • укладывается бетонная смесь так, чтобы верхняя кромка была на уровне с маяками;
    • уплотнения производится имеющимися механизмами или ручной трамбовкой настолько тщательно, чтобы все пустоты, особенно в подарматурном пространстве, были заполнены;
    • качество поверхности уложенного бетона проверяется уровнем, правилом или длинной ровной рейкой. Отклонения от плоскости бетонирования не должны превышать 10 мм на 1 метр;
    • продолжительность набора прочности зависит от качества цемента, но не рекомендуется нагружать конструкцию ранее, чем через 7 дней;
    • оторвать опалубку от тела свежеуложенного бетона необходимо через сутки после его укладки, а окончательный демонтаж выполнить в течении семи дней;
12. На фундамент из покрышек для каркасного дома, представляющий собой монолитную плиту, монтируются конструкции сооружения, нижние из которых крепятся к анкерам.

Вернуться к содержанию

Ленточный

Целесообразно возводить на грунтах, имеющих низкую несущую способность или большую глубину промерзания, чему способствует большая ширина покрышек, обеспечивающая большую площадь распределения нагрузки. Такое основание может использоваться для дома из легких материалов или под сарай. Технология сооружения схожа с технологией устройства плитного основания, но отличается следующим.

1. На местности определяется положение осей несущих стен и перегородок здания и закрепляется колышками, расположенными не ближе, чем на метр от оси. Это очень важно потому, что нагрузка должна передаваться посередине.
2. По намеченным осям роется траншея, ширина которой сантиметров на 10 – 20 больше ширины шины, а глубина обязательно меньше глубины промерзания грунта.
3. В траншею укладываются не менее двух рядов шин, которые набиваются сыпучим материалом. В угловые шины и в те, которые лежат на пересечении с несущей перегородкой, вставляется металлические пруты так, чтобы они погрузился в грунт под фундамент. Их положение совпадает с пересечением осей здания и используется не только для контроля точности монтажа конструкции, но и в качестве анкера для крепления нижнего бруса сооружения.
4. Армирование производится стержнями класса А — ІІІ с обязательной установкой анкерных и закладных деталей и обеспечением защитного слоя.

Вернуться к содержанию

Столбчатый

Обладают меньшей несущей способностью и чаще используются для беседки или под туалет, хотя на грунтах с высокой несущей способностью, можно на них строить и более тяжелые сооружения. Существенное отличие в технологии возведения такого основания в том, что шины заливаются бетоном, для придания прочности и жесткости отдельно стоящим столбикам фундамента.

Но есть примеры применения шин без наполнения для сооружения туалетов или для укладки в углах жилых домов, сооруженных в условиях вечной мерзлоты. Такая конструкция способна компенсировать значительные деформации от вспучивания грунта.

Вернуться к содержанию

Заключение

Фундаменты на шинах конструкция новая и не полностью изученная, но первые опыты показывают надежную их работу, особенно в условиях вечной мерзлоты или на слабых, присадочных грунтах. Неоспоримым достоинством является и низкая стоимость такого материала. Несомненно, что такие основания будут широко применяться в индивидуальном строительстве.



Не нашли ответов в статье? Больше информации по теме:

Как сделать фундамент из покрышек своими руками?

Фундамент из покрышек позволяет существенно сэкономить при строительстве сарая, бани или гаража. Материал можно найти на любой станции техобслуживания. Качественный каучук, из которого изготавливают элемент колеса, выдерживает большие нагрузки, изолирует от влаги, отличается долговечностью и надежностью. Особенности строительства с использованием покрышек, основные варианты сооружений и будут рассмотрены в статье.

Преимущества и недостатки методики

Фундамент из покрышек обладает несколькими преимуществами:

• Доступность. Старые шины можно найти в гараже или ближайшем автосервисе. Для доставки материала подойдет собственный легковой автомобиль.
• Резина выносит жару, морозы, перепады температуры, высокий уровень влажности.
• Покрышки рассчитаны на существенные нагрузки, не деформируются под весом постройки.
• Форма шин обеспечивает достаточную гидроизоляцию.
• В регионах с повышенной сейсмической активностью покрышки предотвращают появление трещин в стенах.
• Для изготовления основы под постройку не понадобится специальное образование и навыки.

Но есть у такого фундамента и несколько недостатков:

• не рекомендуется использовать основание для строительства капитального дома;
• покрышки нельзя укладывать непосредственно на землю, при нагревании от земли материал выделяет вредные пары;
• есть риск образования перекоса, нужно следить за тем, чтобы шины располагались на одном уровне.

Разновидности конструкций

Существует несколько вариантов исполнения фундамента:

• в качестве основы для последующей заливки смесью из бетона;
• для возведения отдельных опор, расположенных по углам постройки и в точках пересечения стен.

Сделать фундамент довольно просто, но при несоблюдении некоторых правил, конструкция простоит недолго.

Строительство дачного домика на шинном основании детально рассмотрено в видеоролике:

Фундамент из покрышек подходит для возведения следующих построек:

• летней веранды или террасы;
• небольшой бани;
• садового домика;
• беседки;
• сарая;
• гаража для нескольких транспортных средств.

Если сверху засыпать сверху отсевом, кирпичом, суглинком шины не прогнутся даже под весом грузовой машины. Основание подходит и для строительства флигеля коттеджа, одноэтажной дачи. Но в таком случае покрышки нужно укладывать в несколько слоев и предварительно выкопать котлован.

Технология закладки на пучинистой почве

 Такой вид грунтов отличается высоким содержанием воды. Жидкость может замерзать и расшиться, поверхность начинает подниматься и вспучиваться. Строить на такой местности не рекомендуется, но при соблюдении некоторых рекомендаций фундамент из шин выдержит нагрузку:

• необходимо убрать поднявшийся слой почвы;
• заменить его песком, материал не задерживает воду;
• нагреть почву с помощью утеплителя;
• использовать для отвода воды дренажную систему.

Основание из покрышек для пучинистой почвы – один из лучших вариантов, так как материал обладает следующими свойствами:

• выдерживает сильные заморозки;
• не портится на протяжении длительного времени;
• выдерживает колебания грунта;
• не впитывает влагу.

Способы возведения фундамента

Резиновые покрышки подходят для создания нескольких разновидностей фундамента. Самые распространенные – сплошной и столбчатый.

Для проведения работ потребуются следующие материалы:

• трубы или грабли для утрамбовки;
• рубероид;
• песок;
• кирпич – целый или обломки;
• линолеум;
• строительные уровни;
• арматура;
• доски опалубочные;
• лопата.

Как сделать опалубку из покрышек под мастерскую от дачного умельца:

Столбчатое основание

Подходит для построек в зонах с повышенной сейсмической активностью. Во время землетрясения материал амортизирует сильные толчки. Для фундамента лучше использовать шины следующих категорий транспортных средств:

• грузовых автомобилей;
• тракторов;
• снегоуборочных машин;
• сельскохозяйственной техники.

Благодаря большому диаметру шин вес здания распределяется равномерно. Порядок выполнения работ следующий:

• верхний шар грунта нужно освободить от камней и корней;
• убрать верхний слой почвы – около 25 см;
• выкопать котлован;
• укладка должна быть двухслойной;
• границы следует разметить с помощью колышков;
• первую покрышку следует разместить посередине;
• затем с помощью уровня выполнить горизонтальное выравнивание, шины должны располагаться на одинаковом расстоянии друг к другу;
• пустоты должны быть засыпаны кирпичом;
• сверху основание нужно покрыть щебнем и тщательно утрамбовать поверхность;
• щебень нужно тщательно увлажнить, после чего залить раствор во внутреннюю часть покрышек;
• схватится бетон в среднем через пять дней, только после этого можно приступать к установке опалубка, оптимальная высота бортиков – 11 см. Убрать вспомогательную конструкцию можно не ранее, чем через неделю.

Сплошной тип фундамента

Основание можно сделать сплошным слоем несколькими способами. Самый распространенный – плиточный. Этот тип фундамента двуслойный, из ровно уложенных шин.

Для его создания потребуется:

• очистить территорию от сорняков, мусора;
• снять насыщенный влагой шар грунта;
• котлован не нужно делать глубже точки замерзания почвы;
• затем укладываются шины одинакового размера, желательно большого диаметра;
• образовавшиеся пустоты заполняются гравием или кирпичом, песок для этой цели не подходит, так как основание может просесть;
• на покрышки нужно постелить рубероид, материал сделать поверхность ровнее, таким образом можно сэкономить на дорогостоящей гидроизоляции;
• по периметру строится опалубка, бортики должны быть деревянными, высота – не менее 10 см;
• затем укладывается арматура в рамках территории, очерченной опалубкой;
• сверху необходимо залить бетонный раствор.

Как сделать фундамент из шин без снятия почвы

Основание из автомобильных покрышек можно сделать и без снятия грунта. Для этого понадобится следующее:

• уложить шины по периметру постройки;
• затем залить их раствором из бетона;
• тщательно обвязать швеллерами.

Завершает процесс привязка нижней части постройки.

Из шин можно сделать надежный фундамент для небольших конструкций. Доступный материал позволяет существенно сэкономить. К тому же – это еще и отличный способ утилизировать ненужную резину, которое вредит экологии.

Получайте новые статьи на почту каждый день!

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

как правильно установить- Обзор +Видео

Фундамент из покрышек – довольно новый тип фундаментов, который, однако, уже стал достаточно популярным. Данная технология устройства основания дома своими руками уже запатентована в нашей стране и активно применяется в частном строительстве, особенно для легких каркасных домов.

[contents]

Основные преимущества

На выборе данного типа фундамента при строительстве легких построек (в том числе и каркасных домов) останавливаются исходя из следующих его преимуществ:

• фундамент из покрышек – довольно недорогой;
• требует не так много временных и физических затрат;
• обеспечивает хорошую устойчивость конструкции, так как резина гасит любые колебания почвы;
• не подвержен климатическим воздействиям;
• обеспечивает хорошую гидроизоляцию дома.

На видео вы можете увидеть, как люди ставят дом из покрышек

Как мы видим, фундамент из автомобильных покрышек имеет массу преимуществ. К тому же подходит такое основание для дома, бани, беседки или хозяйственных построек.

Разновидности фундамента из покрышек

Фундамент для каркасного дома, выпаленный из автомобильных покрышек, может быть сделан по типу столбчатого, когда опоры устраиваются на углах дома и в местах наибольшей нагрузки. Также существует вариант укладки покрышек по всей площади будущего основания дома (см. фото).

Этапы строительства

1. Выбираем материал. Выбирая покрышки под фундамент, остановиться лучше на больших и массивных, хорошо подойдут покрышки от тяжелых грузовых автомобилей.

1. Транспортировка и хранение. Транспортировку покрышек производят на любом подходящем грузовом транспорте. С этим, как правило, не возникает никаких проблем. Более тщательно следует продумать метод хранения покрышек на участке строительства. Важно помнить, что резина, из которой они изготовлены, разрушается под воздействием прямых солнечных лучей. А при нагревании покрышки могут выделять вредные вещества.
2. Разметка. На местности производится разметка будущего фундамента. Отмечаются места укладки покрышек.

Земляные работы. В первую очередь размеченный под фундамент участок освобождают от верхнего плодородного слоя почвы. Далее произведение работ зависит от выбранного типа фундамента.

При сплошном размещении покрышек роется котлован. Если устраивается вариант столбчатого фундамента – роются ямы в местах расположения будущих опор постройки.

Глубина определяется индивидуально, в зависимости от условий грунта.

5. Песчаная подушка. Как и другие типы фундаментов, фундамент из покрышек требует устройства песчаной подушки и выравнивания дна под основание.
6. Размещение покрышек. Данный тип основания, благодаря основному используемому материалу – резине, не нуждается в гидроизоляции. Поэтому, покрышки укладываются непосредственно на песчаную подушку.
7. Засыпка. Пространство между покрышками и весь внутренний объем засыпается песком и хорошенько утрамбовывается. Это обеспечит основанию необходимую устойчивость. Резина, как мы говорили, подвержена разрушению под воздействием солнечного света. Покрышки же, полностью погруженные в почву, не разрушаются очень долгое время.
8. Ростверк. На основание из покрышек можно уложить готовые плиты или залить монолитную плиту. Также возможно устройство железобетонного ростверка или обвязки из бруса.

Такой тип фундамента используется для строительства легких сооружений, таких как небольшие каркасные дома, бани, беседки и т.п.

Фундамент из покрышек своими руками для дома

Строительство фундамента из покрышек – достаточно новый способ возведения основания. Появился он более десяти лет назад. Благодаря своей дешевизне и простоте работ, не требующих специальных строительных навыков, растет популярность такого метода создания основания в частном секторе.

Легко можно сделать фундамент из покрышек своими руками. Для этого не потребуется прибегать к сложным расчетам, использованию специализированной техники. Все работы не займут много времени.

Фундамент из покрышек: виды, назначение

Фундамент из шин применяют для возведения построек на различных типах грунта, особенно на песчаных, суглинистых, глинистых почвах.

Видовое разделение выполнено по способу укладки колесных покрышек.

Существует такая классификация покрышечных оснований:

• плитные;
• столбчатые (точечные).

В первом случае покрышки укладывают двумя сплошными слоями.

Получается конструкция, напоминающая по виду уложенные друг на друга плиты. Здесь потребуется умение работать с арматурой.

Во втором варианте собирается столбчатая конструкция высотой до 4-х покрышек. Требуемое количество шин на одну опору зависит от их размеров.

На шинном фундаменте возводят следующие постройки:

• гаражи, сараи (для скота или под иные нужды), туалеты, другие дворовые хозяйственные сооружения, где опоры выставляют по углам;
• бани, беседки;
• дома из легких каркасов;
• заборы, при этом строительные материалы укладываются одним сплошным слоем по всему периметру изгороди.

Для дома делается котлован. Куда укладываются несколькими слоями покрышки.

Основу из покрышек для деревянной бани не засыпают.

Также на покрышечном основании, засыпанном отсевом или суглинком, можно создавать поднятые над землей навесы. Такие конструкции выдерживают значительные нагрузки.

Желательно использовать шины с большой толщиной стенок, но для туалета подойдет материал с летних покрышек. Подборка их одинакового размера упростит монтаж.

Плюсы и минусы конструкций

Обсуждение достоинств и недостатков данного способа монтажа оснований еще продолжается.

Но уже выделены его плюсы и минусы.

Все они сведены в таблицу.

Таблица 1 – Характеристика оснований из колесных покрышек

Фундамент на покрышках выделяется дешевизной, простотой монтажа и возможностью использования на подвижных грунтах. Его недостатки незначительны по сравнению с преимуществами. Это и определяет удобство возведения конструкций из старых шин.

Порядок работ при самостоятельном возведении основания

Технология строительства столбчатого и плиточного видов основания незначительно отличается. Как сделать фундамент своими руками, рассматривается в таблице. Все работы указаны последовательно, по порядку выполнения.

Таблица 2 – Пошаговая технология возведения плиточного и столбчатого фундаментов

Столбчатый метод укладки является очень надежным, гарантирующим целостность построенных сооружений. Поэтому такой способ обычно применяют в сейсмически активных зонах. Резину сразу следует защитить от воздействия солнечных лучей. Фундаменту, выполненному любым из приведенных способов, не требуется дополнительного ухода.

Нюансы строительства, используемые инструменты и материалы

Фундамент из покрышек своими руками, видео, схемы

От основания любого здания зависит сама постройка, поэтому к выбору и изготовлению фундамента следует отнестись максимально ответственно.

С 90-х годов прошлого века популярностью пользуется фундамент из покрышек. Это не дорогой, быстровозводимый и интересный способ построить основание дома своими руками. Для постройки такого основания Вам потребуется много старых шин и минимальный набор инструментов. В результате Вы получите надежное и долговечное основание, выполненное своими руками.

Фундамент на покрышках: преимущества и недостатки

Для возведения фундамента из покрышек используются автомобильные шины, изготовленные из резины. Почему именно резина? Процесс ее разложения идет больше 100 лет – это довольно не плохой показатель срока службы фундамента. А учитывая то, что резина не впитывает влагу из почвы, фундамент из автошин обладает отличными гидроизоляционными характеристиками.

При соблюдении всех правил и технологий возведения фундамента из шин Вы быстро, качественно, а главное не дорого получите надежное основание для дома, бани или хозяйственной постройки , на частной или промышленной территории.

Основание из шин имеет множество преимуществ:

• Заглубленные фундаменты могут начать трескаться из-за колебаний почвы, а основание из шин служит без образования таковых;
• Шины имеют превосходные амортизационные характеристики, поэтому основание выдерживает практически все колебательные нагрузки;
• Срок эксплуатации фундамента на покрышках не отличается от срока службы любого другого основания, но материал стоит гораздо дешевле;
• Основание из шин обладает отличной сейсмоустойчивостью;
• Для создания такого каркаса дома не нужно обладать серьезными знаниями и тратить много времени;
• Возведение дома на подобном основании происходит без привлечения тяжелой строительной техники.

Однако такой каркас под дом имеет и недостатки:

• Основание из шин довольно – таки широко для несущих стен здания, поэтому могут появиться трудности с облицовкой;
• Если шины лежат на поверхности земли, они могут выделять вредные вещества, потому рекомендуется укладывать шины на гидроизоляционный слой.

Фундамент из покрышек: для чего используется

Подобного рода основание применяют при строительстве небольших зданий: гаражей, бань, небольших домов, хозяйственных построек. Для больших зданий в несколько этажей или домов из тяжелых материалов (из кирпича, блоков и так далее) нужно применять классические виды основания.

Не стоит рисковать и строить своими руками большой дом на подобном основании. Попытавшись сэкономить, Вы понесете более значительные убытки.

Основание из шин: инструменты и материалы

Задумавшись о возведении основания из шин нужно подготовить все нужные материалы и инструменты, а именно:

• Автомобильные шины;
• Грабли или труба для трамбовки;
• Щебень;
• Строительные уровни;
• Песок;
• Целые и обломанные кирпичи;
• Щиты или доски для создания каркаса для заливки раствора;
• Рубероид или линолеум;
• Лопаты;
• Металлическая арматура.

Как сделать фундамент из покрышек

Есть множество способов воздвигнуть основание из отработанных шин своими руками, мы предлагаем Вам ознакомиться с наиболее популярными и проверенными способами.

Плиточный способ возведения каркаса под здание

Это каркас под постройку, возводимый с помощью старых шин в виде фундаментной плиты.

Процесс строительства:

• Территория, отведенная под строительство, очищается от мусора;
• Верхний (плодородный) слой дерна удаляется;
• Процесс укладки шин выполняется в 2 слоя, шин нужно укладывать как можно больше, от этого зависит крепость каркаса под здание;
• Пустоты между автомобильными покрышками засыпают гравием и кирпичом и трамбуют;
• Поверх шин настилается рубероид или толстый линолеум для равномерной заливки;
• Далее производится монтаж опалубки из щитов или досок вокруг уложенных шин;
• Перед заливкой на рубероид или линолеум выстилается арматура, для придания прочности цементной конструкции;
• Далее выполняется заливка раствором цемента, песка и воды;
• Каркас для заливки раствором можно убрать не ранее семи дней.

Столбчатый способ возведения основания из шин

Так же большой популярностью пользуется каркас под здание из покрышек в виде столбов. Такой способ занимает больше времени, чем плиточный, но и показатели надежности и устойчивости у него выше.

Процесс строительства:

• Удаляется значительный слой дерна;
• Далее вырывается яма необходимых габаритов и засыпается щебнем;
• Щебень плотно трамбуется;
• Участок, отведенный под строительство, размечается деревянными колышками;
• Автомобильные покрышки раскладываются на колышки так, чтобы колья были по центру;
• Расстояние между покрышками заполняются кусками кирпича или щебнем;
• Далее производится заливка цементным раствором;
• Через неделю можно начинать монтаж обвязочного бруса.

Способ с обвязкой покрышек швеллером

Это довольно простой и не трудозатратный способ возведения надежного и крепкого фундамента своими руками.

Процесс строительства:

• Территория, отведенная под строительство, очищается от мусора;
• Верхний (плодородный) слой дерна удаляется;
• Автомобильная резина укладывается по периметру будущей постройки;
• Каждая автопокрышка заполняется камнем или кусками кирпича и заливается раствором;
• Внутрь каждой автошины вставляется анкер;
• Далее их обвязывают металлическими швеллерами.

Такой способ не используют для постройки тяжелых домов из кирпича или плит. Его применяют только для небольших домов, гаражей, небольших бань и хозяйственных построек.

Выводы

Какой каркас под постройку возводить – решать только Вам. Если Вы задумались о постройке основания своими руками, но не обладаете нужными знаниями для постройки ленточного или любого другого основания, требующего точный расчет – фундамент из покрышек Вам прекрасно подойдет.

Несмотря на определенные проблемы с выступающей автомобильной резиной ее можно легко задекорировать любым облицовочным материалом.

Основная информация о шинах | Уход за шинами и безопасность | УЗНАТЬ

Уход за шинами и безопасность

Основная информация о шинах

Разновидности шин — Категории типов шин

Шины легковые

Шины для легковых автомобилей подходят для различных сценариев вождения, включая шины для спортивных автомобилей, роскошных седанов, внедорожников и зимних шин для каждого автомобиля.

Шины для легких грузовиков

Шины для легких грузовиков, предназначенные для использования на небольших грузовиках при доставке и транспортировке в городских условиях. Эти шины обладают высокой прочностью и износостойкостью.

Шины для грузовиков и автобусов

Шины для грузовых автомобилей и автобусов подходят для широкого спектра сезонных, наземных и других условий, чтобы быть важным фактором для обеспечения жизнедеятельности людей.

Внедорожные шины

Внедорожные шины используются для крупногабаритной техники на строительных, горнодобывающих и других участках без дорог.
Эти шины поддерживают оборудование, используемое на различных объектах гражданского строительства, с отличной прочностью и устойчивостью к голове.

Функции шин — 4 важные функции шин

Поддерживает вес вашего автомобиля

Поглощение дорожных ударов

Обеспечение тяги и торможения

Изменение и сохранение направления движения

Конструкция шин

• Протектор
• Плечо
• Ремень
• Шпатлевка
• Бисерная проволока
• Внутренний вкладыш
• Туша
• Бусина
• Боковая стенка

Подробности здесь

Протектор

Протектор — это часть шины, которая контактирует с дорожным покрытием.
Протектор состоит из слоя резины, составленного в соответствии с назначением шины, а толщина служит для защиты ремня и каркаса. В зависимости от области применения во время отверждения формируется подходящий рисунок протектора. Рисунок протектора служит для улучшения отвода воды, обеспечения сцепления, торможения и прохождения поворотов, а также улучшения характеристик шумоизоляции.

Плечо

Заплечики на каждой стороне протектора предназначены для защиты ремня и каркаса шины и отвода тепла, выделяемого во время движения, в атмосферу.

Ремень

Ремень представляет собой усиливающий слой, проходящий по внешней окружности каркаса под протектором. Он действует как железный обруч, улучшая жесткость протектора.

Шпатлевка

Это армирующая резина с треугольным поперечным сечением, которая используется для увеличения жесткости борта.

Бисерная проволока

Кольцевой армирующий материал, который изготавливается путем связывания нескольких стальных проволок.

Внутренний вкладыш

Внутренний вкладыш — это слой специальной резины, которая имеет высокое сопротивление миграции воздуха.

Туша

Каркас — это несущий каркас, образующий корпус шины. Он состоит из прорезиненной ткани, уложенной в радиальном направлении. Каркас содержит внутреннее давление, помогающее поддерживать нагрузку и поглощать удары.

Бусина

Зона борта поддерживает края каркаса с каждой стороны шины.Это часть шины, которая прикрепляет шину к колесу.

Боковая стенка

Боковина на каждой стороне шины, между плечевой зоной и бортом — это участок, который больше всего отклоняется во время движения. Резиновое покрытие служит для защиты корпуса.

Размер шин

На рисунке показано место измерения шины для кода размера шины.

• Общая ширина
• Ширина секции (Ш)
• Высота секции (H)
• Внутренний диаметр (диаметр обода)
• Внешний диаметр

Подробности здесь

Общая ширина

Внешний размер шины от внутренней до внешней боковины (включая защитные ребра и украшения) при правильной установке и накачивании.

Ширина секции (Ш)

Внешний размер шины от боковины до боковины (исключая защитные ребра или украшения) при правильной установке и накачивании, но без нагрузки на шину.

Высота секции (H)

Измерение вертикального расстояния между посадочным местом борта шины и внешней поверхностью протектора при правильной установке и накачивании, но без нагрузки на шину.

Внутренний диаметр (диаметр обода)

Линейное расстояние между посадочными местами бортов, измеренное в самом широком месте. Это измерение может быть в дюймах или миллиметрах.

Внешний диаметр

Линейное расстояние между поверхностями протектора шины, измеренное в самом широком месте. Это измерение проводится с шиной, установленной на измерительном ободе, без приложения нагрузки.

Размер шин

• Ширина профиля (мм)
• Соотношение сторон (%)
• Радиальная конструкция
• Диаметр обода (дюйм)
• Индекс нагрузки
• Обозначение скорости

Индекс нагрузки (LI)

Способность каждой шины выдерживать нагрузку называется грузоподъемностью.Индекс нагрузки — это числовой код, связанный с максимальной нагрузкой, которую может выдержать шина.

Символ скорости

СИМВОЛ СКОРОСТИ указывает максимальную скорость, при которой шина может выдерживать нагрузку, соответствующую ее индексу нагрузки, в условиях эксплуатации, указанных производителем шины. (кроме скоростей выше 210 км / ч, см. выше раздел «Грузоподъемность и ограничения скорости» соответственно для легковых автомобилей)

Соотношение сторон

Соотношение сторон — это высота секции, выраженная в процентах.
ширины секции (например,Икс. 70, 65, 60 и т. Д.).

• Соотношение сторон (%)
• H (высота секции)
• W (ширина секции)
• × 100
• Пример
• Наружный диаметр 205 / 65R15
• 205 × 0,65 × 2
• 15 дюймов × 25,4
• 648 мм
• Высота секции
• Диаметр обода
• 1 дюйм = 25.4 мм

• (A) Ширина профиля (W)
• (B) Высота секции (H)

Как работают самоуправляемые автомобили?

Где все беспилотные автомобили? Это то, что вы, вероятно, говорите себе после того, как многие крупные технологические и автомобильные компании прогнозировали, что к следующему году, в 2020 году, полностью автономные технологии будут развернуты во многих автопарках.

Хотя этот «крайний срок» выглядит так, как будто он не будет соблюден, за последние несколько лет беспилотные и автономные технологии добились значительных успехов.Совсем недавно автономный полугрузовик без проблем совершил поездку по США.

Система автопилота Tesla, безусловно, была изюминкой технологий автономного вождения, и с самого начала была в центре внимания. У Tesla есть преимущество первопроходца, поскольку она заново изобрела структуру и функционирование автомобильной компании. В прошлом году система автопилота Tesla наработала более 2 миллиарда миль .

Это значительное количество миль с очень небольшим количеством аварий по сравнению с водителями-людьми.

Поскольку технологии все еще развиваются, возможно, все еще находятся в зачаточном состоянии, что такое технология самоуправления и как работают автомобили, оборудованные ею?

Что такое беспилотные автомобили?

Термины «самоуправление» и «автономный» используются как синонимы, и, по сути, так и есть. Автономность является более общей, в то время как автономное вождение относится только к транспортным средствам. В случае с автомобилями эти детали не имеют значения.

Беспилотные автомобили полагаются на аппаратное и программное обеспечение, чтобы двигаться по дороге без вмешательства пользователя.Оборудование собирает данные; программное обеспечение организует и компилирует его. Что касается программного обеспечения, входные данные обычно обрабатываются с помощью алгоритмов машинного обучения или сложных строк кода, которые были обучены в реальных сценариях. Именно эта технология машинного обучения лежит в основе технологий беспилотного вождения.

По мере того как все больше и больше данных обрабатывается с помощью алгоритмов автономного самоуправления, они становятся только лучше и лучше — умнее и умнее. Алгоритмы машинного обучения могут, по сути, научить себя функционировать, если им поставлены правильные ограничения и цели.

Уровни автономных транспортных средств

Когда мы думаем об автономных или беспилотных транспортных средствах, мы, вероятно, думаем об автомобиле или полуавтомобиле, который может управлять собой полностью без участия человека. Хотя это автономно, это не говорит всей истории. Этот «полностью автономный» сценарий представляет собой автономное транспортное средство 5 уровня , уровни от 0 до 5 представляют полный спектр вождения, от полностью человеческого, до 5 , полностью компьютерного.

Взгляните на полезную инфографику ниже, чтобы визуализировать эти 5 различных уровней автоматизации.

Чтобы объяснить каждую деталь более конкретным текстом, мы изложили их все ниже.

Уровень 0: Водитель постоянно полностью управляет транспортным средством.

Уровень 1: Управление отдельными транспортными средствами автоматизировано, например, электронный контроль устойчивости или автоматическое торможение.

Уровень 2 : По крайней мере, два элемента управления могут быть автоматизированы одновременно, например, адаптивный круиз-контроль в сочетании с удержанием полосы движения.

Уровень 3: 75% автоматизация . В определенных условиях водитель может полностью отказаться от управления всеми критически важными для безопасности функциями. Автомобиль определяет, когда условия требуют, чтобы водитель снова взял управление на себя, и предоставляет водителю «достаточно комфортное время перехода» для этого.

Уровень 4: Автомобиль выполняет все критически важные для безопасности функции на протяжении всей поездки, при этом от водителя не ожидается, что он будет управлять автомобилем в любое время.

Уровень 5: В транспортном средстве люди только в качестве пассажиров, взаимодействие с людьми не требуется и не возможно.

СВЯЗАННЫЙ: UBER ВОЗВРАЩАЕТ АВТОМОБИЛИ НА РАБОТУ, НО С ЧЕЛОВЕКАМИ

Какие технологии используются в беспилотных автомобилях?

Беспилотные автомобили включают в себя значительное количество технологий. Аппаратное обеспечение этих автомобилей оставалось довольно стабильным, но программное обеспечение, стоящее за автомобилями, постоянно меняется и обновляется. Рассматривая некоторые из основных технологий, мы имеем:

Камеры

Илон Маск, как известно, заявил, что камеры — единственная сенсорная технология, необходимая для беспилотных автомобилей, нам просто нужны алгоритмы, чтобы иметь возможность полностью воспринимать изображения, которые они получают. .Изображения с камеры фиксируют все, что необходимо для управления автомобилем, просто мы все еще разрабатываем новые способы для компьютеров, чтобы обрабатывать визуальные данные и преобразовывать их в трехмерные данные.

Teslas имеет 8 внешних камер, чтобы помочь им понять окружающий мир.

Радар

Радар — одно из основных средств, которые беспилотные автомобили используют, чтобы «видеть» вместе с LiDar, компьютерными изображениями и камерами. Радар имеет самое низкое разрешение из трех, но он может видеть сквозь неблагоприятные погодные условия, в отличие от LiDAR, который основан на свете.Радар, с другой стороны, основан на радиоволнах, что означает, что он может распространяться сквозь такие вещи, как дождь или снег.

LiDAR

Датчики LiDAR — это то, что вы увидите на крыше вращающихся беспилотных автомобилей. Эти датчики излучают свет и используют обратную связь для создания высокодетализированной трехмерной карты окружающей местности.

LiDAR имеет очень высокое разрешение по сравнению с RADAR, но, как мы упоминали выше, у него есть ограничения в условиях плохой видимости из-за того, что он основан на свете.

Другие датчики

В беспилотных автомобилях также будет использоваться традиционное GPS-слежение, наряду с ультразвуковыми датчиками и инерциальными датчиками, чтобы получить полную картину того, что делает автомобиль, а также что происходит вокруг него.В сфере машинного обучения и технологий самоуправления чем больше данных будет собрано, тем лучше.

Computer Power

Все беспилотные автомобили и практически все современные автомобили требуют наличия бортового компьютера для обработки всего, что с ним происходит, в режиме реального времени.

Беспилотные автомобили требуют исключительной вычислительной мощности, поэтому вместо традиционных ЦП они используют графические процессоры или ГП для выполнения своих расчетов. Однако даже самые лучшие графические процессоры начали оказываться недостаточными для нужд экстремальной обработки данных, наблюдаемой в беспилотных автомобилях, поэтому Tesla представила чип ускорителя нейронной сети или NNA.Эти NNA обладают исключительной мощностью обработки в реальном времени и способны обрабатывать изображения в реальном времени.

С точки зрения перспективы между CPU, GPU и NNA, это количество гига-операций в секунду, которое они могут обрабатывать, или GOPS:

NNA являются явным победителем, многократно.

Будущее автономных и беспилотных транспортных средств

Примерно 93% всех автомобильных аварий происходят из-за человеческой ошибки. Хотя большая часть общества сопротивляется идее беспилотных автомобилей, простой факт в том, что они уже безопаснее, чем водители-люди.Беспилотные автомобили, когда они полностью протестированы и построены, могут революционизировать нашу туристическую инфраструктуру.

Пройдет еще некоторое время, прежде чем мы увидим, что уровень 5 автономия реализован в автомобилях на дороге, но сейчас уровень 2 становится обычным явлением в современных автомобилях. Следующие уровни скоро будут на нас.

Если вы хотите увидеть некоторые из того, что мы обсуждали в этой статье, и многое другое в визуальной, анимированной, инфографической форме, взгляните на инфографику из The Simple Dollar ниже.

Технические характеристики, данные, расход топлива автомобилей

Дом

Что означает шина TBR, PCR, OTR? |

Мы всегда говорим: шина TBR , шина PCR и шина OTR и т. Д.для инсайдеров шинной промышленности, но новички не понимают, что означают TBR, PCR, OTR и т. д. На самом деле, шины TBR, шины PCR, шины OTR и т. д. — это краткое название различных сегментов шин, и Майк объяснит, что разница TBR, PCR и OTR.

Что такое шина TBR

Шина TBR — это сокращенное название радиальной шины для грузовиков и автобусов , поэтому мы можем видеть, что шины TBR в основном используются для грузовых автомобилей и автобусов, иногда мы также называем шину TBR как коммерческую шину , потому что шины TBR являются используется для коммерческих автомобилей.Между тем, конструкция шины TBR представляет собой полностью стальную проволоку, поэтому шина TBR имеет лучшие характеристики нагрузки.

Шины What’s TBR, основные размеры

TBR в основном имеют размеры 6.50R16LT, 7.00R16LT, 7.50R16LT, 8.25R16LT, 9.00R20, 10.00R20, 11.00R20, 12.00R20, 11R22.5, 12R22.5, 13R22.5, 315 / 80R22.5, 12.00R24. , 325 / 95R24, 295 / 80R22.5, 11R24.5, 12R24.5, 425 / 65R22.5, 445 / 65R22.5 и т. Д.

Майк посетил рынок шин TBR в Австралии

Что такое шина PCR & PLT

Шина PCR — это краткое название радиальной шины для легковых автомобилей, поэтому мы можем видеть, что шины PCR в основном используются для легковых автомобилей, иногда мы также называем шину PCR как автомобильную шину , поскольку шины PCR в основном используются для легковые автомобили.

PLT представляет собой более широкую концепцию, которая включает шины PCR и Light Truck, но здесь шина Light Truck мало отличается от покрышек выше TBR, потому что эти шины PLT имеют полустальную конструкцию, а полустальная конструкция PLT обеспечивает более комфортное вождение. .

Что такое шины PCR или PLT основные размеры

PCR имеет множество размеров, таких как 185 / 65R14, 195 / 70R15, 235 / 75R15, 215 / 60R16, 225 / 65R17, 225 / 45R18, 255 / 60R19, 275 / 55R20 и т. Д.

PLT включают указанные выше размеры шин PCR и размеры шин для легких грузовиков, например 6.50R16LT, 7.00R16LT, 7.50R16LT, 8.25R16LT и т. Д., Но здесь конструкция этой шины для легких грузовиков является полустальной.

Майк посетил Саудовскую Аравию клиента по производству шин PCR

Что такое шина OTR

Шина OTR — это короткое название шины Off the Road , которая используется в основном для грузовых автомобилей Giant в шахтах.

Что такое размеры шин OTR

OTR minaly включают 16.00R24, 16.00R25, 17.5R25, 18.00R33, 20.5R25, 23.5R25, 26.5R25, 29.5R25, 21.00R33, 21.00R35, 27.00R49, 30.00R51, 33.00R51, 36.00R51, 40.00R57, 35 / 65R33 и т. Д.

Тренировка Майка на шинном заводе OTR

Теперь я считаю, что вы должны иметь представление о том, что такое шины PCR, TBR и OTR, и в чем разница между шинами PCR, TBR и OTR. Конечно, в шинной промышленности есть больше сегментов в соответствии с различными приложениями и критериями, такими как индустриальные шины, сельскохозяйственные шины, шины для внедорожников и т. Д. Если у вас есть какие-либо вопросы, вы можете связаться со мной.

вещей, которые должен знать каждый владелец автомобиля
