Фундамент из асбестовых труб: особенности основания, расчет, тонкости монтажа

Фундамент из асбестовых труб

16 Мар

By ГарантСтройТорг Статьи 0 Comments Like: 2

В зависимости от ландшафта не всегда есть возможность использовать для строительства привычный фундамент, а потому в строительстве изобрели много различных элементов, которые помогают строить дома практически в любых условиях.

Проблема заключается в том, то не все современные технологии надежны и могут использоваться универсально, соответственно приходится прибегать к уже привычным методам.

Неплохим вариантом замены фундамента для легких построек является асбестовая  труба.

Они актуальны для элементов фундамента по нескольким причинам:

• Их диаметр меньше квадратной опоры, соответственно и промерзать в грунте она будет значительно меньше, что исключит деформационное воздействие на конструкцию.

• Когда трубы устанавливается в роли опалубки, нет необходимости их после снимать, что не только освобождает от дополнительной работы, но и несколько укрепляет сами опоры.

• Так как труба делается из смеси бетона, то как или иначе, но часть нагрузки она на себя возьмет.

• Благодаря более однородной структуре, труба сможет лучше сопротивляться разрушительным процессам в грунте.

• Благодаря их использованию есть возможность достаточно быстро провести все строительство.

Так как изначально эти трубы предназначаются совершенно для других целей, не стоит рассчитывать на них слишком много, соответственно постройка не должна быть сильно тяжелой.

Как делается опарный фундамент из асбестоцементной трубы:

• Как можно понять в грунте делается отверстие несколько большее, чем сам диаметр трубы.

• В зависимости от грунта (его пучения, промерзания) глубина ямы делается на 30 см больше, чем будет закладываться фундамент.

• На дно ямы обязательно засыпается уплотнитель (или песок или щебень) и только после этого в яму опускается непосредственно сама труба.

• Ее обязательно выравнивают и фиксируют в ровном положении.

• Внутрь трубы обязательно закладывается арматура, чтобы будущий столб был более надежен.

• Теперь в трубу можно начинать заливать бетон и в процессе его обязательно нужно уплотнять.

Важно чтобы в процессе арматура не деформировала трубу, что может произойти после заливки бетона и начала его отвердения.

Так же используемая арматура обязательно должна быть защищена от разрушительного водного влияния.

Создавать такой фундамент можно по частям, но перерыв в строительстве не должен быть сильно большим. Заливаемый бетон обязательно нужно очень хорошо уплотнять, так как от этого будет зависеть надежность будущего фундамента.

Несмотря на то, что бетон заливается в трубу и по сути его не очень много, время его полного застывания составляет не менее четырех недель и это нужно принимать в расчет перед дальнейшим строительством.

В целом это неплохой вариант легкого фундамента, но очень важно чтобы он был выполнен правильно.

Author

ГарантСтройТорг

особенности, плюсы и минусы, этапы работ

Содержание

1. Фундамент из труб – конструктивные особенности
2. Достоинства и недостатки основы на асбоцементных трубах
3. Выполнение расчетов – важные моменты
4. Основные этапы работ
5. Подготовительные мероприятия
6. Как сделать свайную основу
7. Подводим итоги
8. Похожие статьи:

Выбор типа фундамента – ответственная задача, которую приходится решать проектировщикам и строителям при разработке проекта и выполнении строительных работ. В поисках компромисса специалисты размышляют, как сделать надежную основу для здания и вложиться при этом в сумму, предусмотренную сметой. Профессионалы в этом случае рекомендуют соорудить фундамент из асбестовых труб своими руками.

Застройщиков привлекает простота конструкции фундамента, а также доступность технологии, которые положительно зарекомендовали себя при строительстве легких строений каркасного типа. Кроме того, немаловажный фактор – возможность сэкономить денежные средства. Фундамент из асбоцементных труб отличается высоким запасом прочности, а также повышенной устойчивостью к влаге. Благодаря указанным достоинствам он используется на влажных грунтах и участках, подверженных сезонным паводкам.

Сооружая базу строения на асбестоцементных трубах, можно значительно снизить уровень расходов. Не все владеют информацией, как сделать собственными силами фундамент на трубчатых колоннах из асбоцемента. Разберемся с технологией, рассмотрим положительные стороны и минусы столбчатой основы.

Фундамент из труб – конструктивные особенности

Среди разновидностей оснований свайного типа выделяется основа, выполненная на забетонированных трубах из асбоцемента. Такой фундамент на длительное время обеспечивает устойчивость зданий.

• применением цельных труб, которые выполняют функцию стационарной опалубки, заполненной бетоном;
• использованием в качестве материала опор цементно-асбестовой смеси в пропорции 18:15, смешанной с водой;
• установкой опорных элементов длиной от 400 до 500 см и диаметром наружной части 12–53 см;
• формированием основания с погружением в грунт колон в угловых участках строения и зонах стыковки капитальных и внутренних стен;
• возведением основы на грунтах, подверженных затоплению и характеризующихся наличием твердого слоя на уровне не более 3 м от нулевой отметки;
• незначительным уровнем нагрузки, которому подвержены сваи, воспринимающие вес зданий из древесины и каркасных конструкций;
• значительным снижением расходов на сооружение трубчатой базы по сравнению со строительством бетонной ленты или монолитной плиты;
• ускоренными темпами возведения, а также пониженной трудоемкостью работ.

Главный элемент опорной конструкции – асбестоцементные трубы. От других видов опор они отличаются следующими моментами:

• способностью воспринимать значительные сжимающие нагрузки. Это обеспечивается благодаря повышенному запасу прочности свай;
• пониженным уровнем температурного расширения. Размеры опор остаются постоянными при температурных колебаниях;
• уменьшенным весом. Облегченные опоры легко транспортируются, не требуют специального оборудования при монтаже;
• стойкостью к коррозионному разрушению. Асбоцементные сваи не подвержены электрохимическим процессам, уменьшающим долговечность стальных опор;
• простотой резки с помощью стандартного инструмента. Опоры на стройплощадке легко нарезать на заготовки необходимых размеров;
• дешевизной. Пониженная цена трубчатых колонн уменьшает общий объем затрат по созданию свайного фундамента.

Строители достаточно часто отдают предпочтение асбестовым сваям, обладающим повышенными эксплуатационными показателями.

Легкий свайный фундамент из забетонированных труб обладает серьезными преимуществами:

• высокими прочностными характеристиками свай, гарантирующими надежность облегченных строений на проблемных грунтах;

• стойкостью к температурным колебаниям и глубокому замораживанию, благодаря которым строение длительно сохраняет устойчивость;
• сохранением целостности асбоцемента в агрессивных условиях, так как материал свай не подвержен разрушению в неблагоприятной среде;
• повышенной жесткостью полой опалубки, которая сохраняет свою форму при заливке бетонного раствора;
• монолитной конструкцией опалубки из асбоцемента, которая после заполнения объединяется с бетоном в единый массив;
• ускоренными темпами монтажа, связанными с возможностью установки опор своими силами;
• небольшим объемом затрат, в связи с применением достаточно дешевых и распространенных стройматериалов;
• продолжительным сроком эксплуатации фундамента, который в условиях тяжелых почв и наклонного рельефа может превышать 30–35 лет.

Одновременно с преимуществами, фундамент из труб имеет определенные недостатки:

• под строением, возведенным на трубчатых опорах, невозможно обустроить подвальное помещение;
• нижняя часть здания, построенного на забетонированных сваях, легко охлаждается холодным воздухом из-за низкой теплоизоляции.

Фундамент из труб, заполненных бетонным раствором, востребован в ряде ситуаций, несмотря на слабые стороны. Он является порой единственным решением в местностях с промерзающей почвой, а также на подтапливаемых территориях.

Выполнение расчетов – важные моменты

До того как рассчитать столбчатый фундамент из асбестоцементных труб, необходимо выполнить исследование рабочего участка. Геологические изыскания осуществляются путем бурения скважины с извлечением проб грунта.

По результатам обследования определяются:

• характеристики грунта;
• уровень грунтовых вод;
• глубина промерзания.

Определив вес здания, и владея результатами геодезических исследований рабочей площадки, можно вычислить:

• размеры трубчатых свай;
• количество асбестовых опор;
• общую площадь сечения колонн.

Рассчитывая сваи из асбоцемента, учитывайте следующую информацию:

• глубина погружения опор должна превышать уровень замерзания почвы как минимум на 50 см;
• размер выступающей части свай выбираются индивидуально для разных зданий и составляет 50–150 см;
• площадь сечения опоры зависит от веса строения и подбирается с учетом максимального усилия на сваю, составляющего 800 кг;
• равномерная передача усилий от здания на грунт обеспечивается путем погружения опор с интервалом между ними не менее 100 см;
• количество заливаемого бетона вычисляется методом суммирования свободного пространства опорных свай.

Благодаря расчетам можно без привлечения специализированных организаций по проектированию определить параметры столбчатой основы.

Основные этапы работ

Применяя асбоцементные трубы для фундамента, выполняйте строительные работы по следующему алгоритму:

1. Произведите необходимые расчеты, разработайте рабочий проект.
2. Подготовьте стройплощадку, разметьте координаты расположения свай.
3. Пробурите в почве каналы для монтажа опорных колонн.
4. Сформируйте подушку в нижней части канала, установите сваи.
5. Соберите арматурный каркас, опустите опору и забетонируйте.

Остановимся на особенностях начальной стадии, а также тонкостях подготовки свайной основы.

Подготовительные мероприятия

Осуществление подготовительных мероприятий предшествует монтажу асбоцементных опор. Необходимо точно выполнить разметку, придерживаясь следующего алгоритма:

1. Расчистите строительную площадку, удалите растительность, строительный мусор и камни.
2. Разметьте контур будущей основы, используя натянутый между колышками строительный шнур.
3. Отметьте от границы по 1,5–2 м в каждую сторону для удаления грунта, чтобы предотвратить рост растений под строением.
4. Снимите дерн, удалите плодородный слой грунта на глубину 20–30 см и переместите его за пределы рабочей площадки.
5. Разровняйте участок, насыпьте на поверхность равномерный слой гравийно-песчаной смеси, утрамбуйте его.
6. Вбейте колышки в местах размещения колонн, соблюдая координаты, указанные в рабочем чертеже.
7. Проверьте правильность разметки, сопоставьте разницу между диагоналями, которая должна составлять не более 10 мм.

Завершив подготовительные работы, начинайте возведение фундамента.

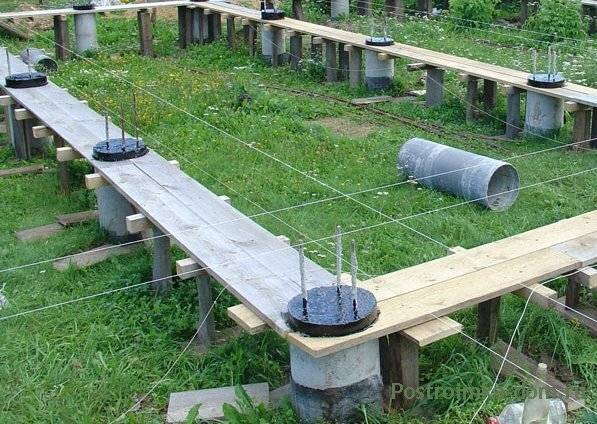

Как сделать свайную основу

Устанавливайте асбестоцементные трубы, придерживаясь указанной последовательности операций:

• Просверлите с помощью спецоборудования или бытового бура каналы в почве, которые на 10–20 см превышают габариты опор.

• Сформируйте внизу скважины конусообразное расширение с помощью ручного или механизированного устройства.
• Засыпьте в полость песок слоем 20–30 см, залейте небольшим объемом воды, сформировав подушку.
• Гидроизолируйте верхнюю часть полости в почве листовым рубероидом или полиэтиленовой пленкой.
• Погрузите в скважину асбоцементные трубы, обеспечьте их неподвижность с помощью деревянных брусков или арматуры.
• Обсыпьте верхнюю часть колонны мелким песком, исключающим возможность ее перемещения.
• Соедините четыре арматурных стержня сечением 10–12 мм с помощью поперечных перемычек в пространственный каркас.
• Опустите арматурную конструкцию в полость колонны, закрепите ее распорками от перемещения при бетонировании.
• Закрепите, если требуется, совместно с арматурным каркасом резьбовые шпильки для крепления обвязки нижней части основания.
• Приготовьте бетонную смесь, используя стандартную рецептуру на основе портландцемента, щебня и песка.
• Залейте бетонную смесь во внутреннюю полость колон и не подвергайте опоры нагрузочным деформациям в течение месяца.
• Проконтролируйте строительным уровнем расположение верхней части опорных свай на общей отметке.
• Обмотайте расположенную выше нулевой отметки часть сваи рубероидом, обсыпьте песком и уплотните его.

Выполните обвязку выступающих частей колон с помощью железобетона или деревянных брусьев, придерживаясь требований проектной документации.

В процессе осуществления строительных мероприятий обратите внимание на важные нюансы:

• применяйте строительный уровень для проверки вертикальности каналов на начальной фазе бурения;
• не допускайте осыпания в канал грунта с помощью рубероида, скрученного в верней части скважины;
• не формируйте подушку на почвах, в которых содержатся в увеличенной концентрации мелкие каменистые включения;
• обмажьте поверхность погружаемой в канал опоры специальной мастикой для обеспечения гидроизоляции;
• используйте стальную арматуру или строительный вибратор для удаления воздуха из бетонного массива.

После постройки свайной основы можно приступать к возведению стен здания.

Подводим итоги

Соорудить надежный фундамент из асбестовых труб своими руками несложно. Он отличается от остальных типов оснований незначительным уровнем затрат и простотой конструкции. Содержащаяся в статье информация поможет застройщикам в принятии правильного решения. Следует серьезно подойти к выполнению геодезических изысканий, правильно произвести расчеты, соблюдать технологию выполнения работ. Результат – прочная основа для возведения легкого здания на проблемных грунтах.
