Фундамент из асбестоцементных труб своими руками

Важная задача, возникающая при любом строительстве – выбор типа фундамента. Необходимо обеспечить надежную опору для сооружения, не зарыв при этом в землю лишние деньги. Столбчатый фундамент во многих случаях будет оптимальным вариантом. В этой статье описано, как сделать фундамент из асбестоцементных труб самостоятельно и в результате существенно сэкономить на строительстве.

Важная задача, возникающая при любом строительстве – выбор типа фундамента. Необходимо обеспечить надежную опору для сооружения, не зарыв при этом в землю лишние деньги. Столбчатый фундамент во многих случаях будет оптимальным вариантом. В этой статье описано, как сделать фундамент из асбестоцементных труб самостоятельно и в результате существенно сэкономить на строительстве.

Особенности

Столбчатый фундамент из асбестоцементных труб используется при возведении легких построек. Это может быть каркасный дом, летний дачный домик, баня, гараж, веранда, терраса.

Такой столбчатый фундамент хорош тем, что:

• он прост в исполнении, все работы могут быть выполнены своими руками;
• работы выполняются быстро;
• рассчитать такой столбчатый фундамент несложно, можно сделать это своими силами;
• можно строить его в затопляемых местностях, на пучинистых грунтах, на торфяниках, при высоком уровне грунтовых вод;
• цена используемых материалов невысока.

Есть у него и недостатки: нижняя часть здания имеет недостаточную теплоизоляцию; нельзя применять в горизонтально подвижных грунтах; нельзя сделать подвал в доме.

Расчеты

Прежде чем начать делать фундамент из асбестоцементных труб своими руками, необходимо определить, сколько труб, бетона, арматуры потребуется в ходе работ. Чтобы выполнить расчет столбчатого фундамента, требуется знать глубину, на которую промерзает грунт, и общий вес постройки, то есть полную нагрузку на фундамент. Скважины должны буриться на глубину промерзания плюс 30-50 см.

Глубина промерзания для некоторых регионов России приведена в таблице:

Для легких строений, типа беседки, достаточен диаметр асбестоцементных труб 10 см. В случае бревенчатого дома подойдут трубы диаметра 25-30 см.

На каждую сваю должно приходиться не более 800 кг веса. То есть общий вес, поделенный на количество свай, не должен превышать этого значения. При вычислении общей нагрузки учитывается вся надфундаментная часть сооружения: стены, кровля, утепление, отделка.

Важно! Обязательна установка свай на пересечении несущих стен и по углам. По периметру они устанавливаются с интервалом 1,5-2 м.

Так определяется необходимое количество асбестоцементных труб, их размер, а также количество арматуры с учетом, что в каждую трубу требуется установить 2-3 прутка.

От диаметра труб зависит, сколько потребуется бетона. В среднем, чтобы заполнить трубу диаметром 10 см на 10 метров длины, требуется 0,1 м³ бетона. Если диаметр составляет 20 см – 0,5 м³, если 30 см – 1 м³.

Работа

Вначале необходимо подготовить строительную площадку. Углы и пересечения стен обозначаются колышками, затем колышки устанавливаются в остальных местах установки свай.

Бурение скважин для труб своими руками можно производить электрическим, бензиновым или ручным буром. Чтобы скважины были вертикальными, к ручному буру привязывается уровень, после каждого оборота при необходимости производится выравнивание бура. В случае, когда грунт при бурении осыпается, необходимо устанавливать в скважину опалубку. Это может быть рубероид, который сворачивается по диаметру скважины.

В скважины засыпается песок, утрамбовывается и проливается водой. На полученную таким образом песчаную подушку укладывается рубероид. В скважины устанавливаются асбестоцементные трубы. Если грунт крупнопесчаный либо представляет собой песок с мелким гравием, подушку можно не устраивать.

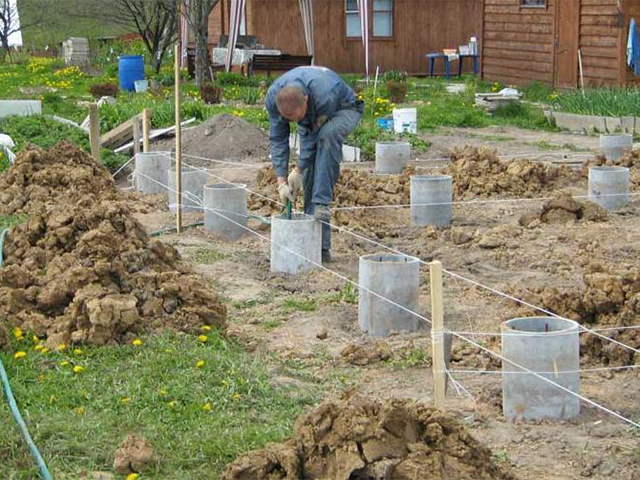

Трубы должны стоять строго вертикально. С помощью деревянных брусков необходимо их зафиксировать и проверить правильность разметки. Диагонали столбчатого фундамента должны быть одинаковы.

Подземную часть труб необходимо покрыть мастикой на основе битума и дать ей высохнуть. Этот слой обеспечит гидроизоляцию, а также скольжение грунта при вспучивании и, следовательно, неподвижность столбчатого фундамента.

В основание трубы заливается бетон на 40-50 см. Чтобы усилить основание, можно его расширить. Для этого трубы приподнимаются на 20 см и закрепляются до схватывания бетона. Таким способом создается прочное основание, которое не допустит выталкивания опор при пучении грунта. Внутрь опор закладывается арматура и вдавливается в основание, пока бетон еще не застыл.

Когда бетон схватится, в скважину вокруг опоры закладывается рубероид, затем засыпается песок, он проливается и трамбуется.

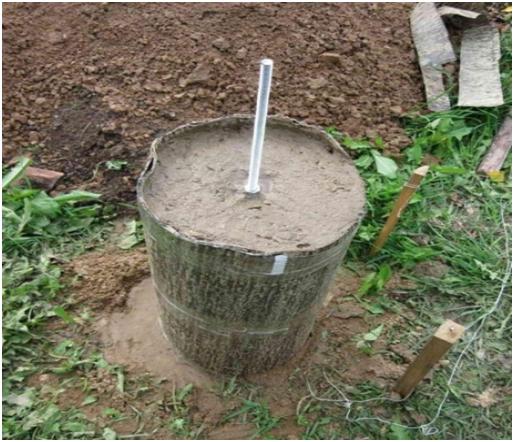

После этого в асбестоцементную трубу заливается бетон до самого верха. Чтобы удалить воздух, необходимо несколько раз проткнуть бетон металлическим прутком.

Важно! Если планируется возвести своими руками дом с крыльцом или верандой, то для них необходимо делать отдельный столбчатый фундамент, а между пристройкой и основным зданием должен быть устроен деформационный шов.

Таким образом, чтобы сделать столбчатый фундамент из асбестоцементных труб своими руками, не требуется обладать особыми навыками. Эта технология позволяет намного снизить затраты на сооружение основы для строения. Они составляет около 18% от стоимости здания, в то время как для более «солидных» вариантов эта цифра доходит до 30%.

Небольшой видео-пример про столбчатый фундамент

Читайте также:

Фундамент из асбестоцементных труб

Преимущества фундамента из асбеста

Экономичность. При установке асбестовых труб застройщик потратит меньше финансов, чем при заливке ленточного монолитного фундамента. К тому же трудозатраты будут минимальными. Нет необходимости использовать строительную технику все земляные работы выполняются с помощью бура. Фундамент на трубах закладывать быстрее.

Длительная эксплуатация. Асбест – это материал, который не вступает в реакцию с химическими веществами, которые могут содержаться в грунте. Он не реагирует на влагу и устойчив к минусовым температурам. Мороз его не разрушит.

Как и любой фундамент, закладка асбестовых труб требует проекта. Все расчёты можно выполнить с помощью соответствующих справочников.

Расчёт фундамента из асбестовых труб

При создании проекта, прежде всего, необходимо учесть границу промерзания грунта. Эту величину можно найти в справочнике. Она указана без учёта снежного покрова.

На диаметр асбестовой трубы повлияет вес здания. Для беседок, веранд, небольших летних домиков можно использовать асбестовые трубы 100 мм. Для больших жилых домов понадобится труба другого диаметра – 300 мм. Рассчитывая вес постройки, необходимо учитывать не только вес стен и перекрытий, но и кровли с изоляционным материалом. Один столб может выдержать нагрузку 800 кг.

Количество труб рассчитывается в зависимости от площади постройки. Трубы должны находиться:

• на угловых соединениях;

• в местах несущих стен;

• на участках с наибольшей нагрузкой;

• по периметру с шагом в 1 м.

В каждую трубу закладывается арматура. Для фундамента под жилой дом лучше приготовить металлический каркас. Для более лёгких построек можно обойтись 3 прутьями для каждой трубы.

Арматура в трубе заливается бетоном. Расчёт заливки зависит от диаметра. Для того чтобы заполнить 10 м трубы, необходимо в среднем следующее количество раствора:

• Диаметр 10 см – 0,1 м3.

• Диаметр 20 см – 0,5 м3.

• Диаметр 30 см – 1 м3.

Установка фундамента

Площадку для фундамента необходимо подготовить: убрать мусор, снять верхнюю часть грунта. Если площадка для строительства отличается большими неровностями, то её необходимо выровнять.

В зависимости от проекта строения проводят разметку стройплощадки. В качестве маячков можно взять колышки и шнур. Так застройщик лучше увидит линию фундамента.

С помощью бура, в расчётных местах, проделываются скважины. Глубина скважины должна быть больше на 20 см, с учётом дренажного слоя.

В готовую скважину засыпают песок и щебень. Слой подушки увлажняется и тщательно утрамбовывается. Скважину изнутри застилают листами рубероида.

Асбестовую трубу обрабатывают мастикой, помещают в скважину, выставляют её по уровню и укрепляют деревянными брусками. Труба должна находиться в строго вертикальном положении.

Основание трубы заливают бетоном. Раствор можно приготовить самостоятельно из цемента, песка и щебня. Пропорции материалов 1*2*2. Воды должно быть столько, чтобы получилась смесь густой сметаны. Трубу поднимают на 20 см и ждут, пока раствор схватится.

В трубы устанавливают приготовленную конструкцию из арматуры и заливают её бетоном. Раствор готовится таким же способом, как и для заливки основания трубы. Чтобы в бетоне не оставался воздух, необходимо проткнуть заливку металлическим прутом. Раствором заполняют всю трубу до верхней её границы.

Бетону дают выстояться 20 дней для затвердения, затем можно устанавливать трубы перекрытия.

Для укрепления столбчатого фундамента арматуру устанавливают и вокруг трубы. Шаг между стержнями – 7 см. Всю конструкцию заливают бетоном.

Верхнюю часть трубы защищают от влаги. Её можно покрыть слоем смолы или жидкой мастики. При необходимости на трубы укладывают рубероид.

Грунт вокруг трубы трамбуют и делают небольшую отмостку из бетона. Так вода не будет стекать к фундаменту.

Использование асбестовых труб в качестве фундамента значительно снизит затраты на строительство. Если же вы планируете построить коттедж в 2 этажа и более, то по поводу столбчатого фундамента необходимо проконсультировать у архитектора. Возможно, столбчатый вариант вам не подойдёт и придётся заливать монолит.

особенности, плюсы и минусы, этапы работ

Выбор типа фундамента – ответственная задача, которую приходится решать проектировщикам и строителям при разработке проекта и выполнении строительных работ. В поисках компромисса специалисты размышляют, как сделать надежную основу для здания и вложиться при этом в сумму, предусмотренную сметой. Профессионалы в этом случае рекомендуют соорудить фундамент из асбестовых труб своими руками.

Застройщиков привлекает простота конструкции фундамента, а также доступность технологии, которые положительно зарекомендовали себя при строительстве легких строений каркасного типа. Кроме того, немаловажный фактор – возможность сэкономить денежные средства. Фундамент из асбоцементных труб отличается высоким запасом прочности, а также повышенной устойчивостью к влаге. Благодаря указанным достоинствам он используется на влажных грунтах и участках, подверженных сезонным паводкам.

Сооружая базу строения на асбестоцементных трубах, можно значительно снизить уровень расходов. Не все владеют информацией, как сделать собственными силами фундамент на трубчатых колоннах из асбоцемента. Разберемся с технологией, рассмотрим положительные стороны и минусы столбчатой основы.

Фундамент из труб – конструктивные особенности

Среди разновидностей оснований свайного типа выделяется основа, выполненная на забетонированных трубах из асбоцемента. Такой фундамент на длительное время обеспечивает устойчивость зданий.

Он характеризуется определенными нюансами:

• применением цельных труб, которые выполняют функцию стационарной опалубки, заполненной бетоном;
• использованием в качестве материала опор цементно-асбестовой смеси в пропорции 18:15, смешанной с водой;
• установкой опорных элементов длиной от 400 до 500 см и диаметром наружной части 12–53 см;
• формированием основания с погружением в грунт колон в угловых участках строения и зонах стыковки капитальных и внутренних стен;
• возведением основы на грунтах, подверженных затоплению и характеризующихся наличием твердого слоя на уровне не более 3 м от нулевой отметки;
• незначительным уровнем нагрузки, которому подвержены сваи, воспринимающие вес зданий из древесины и каркасных конструкций;
• значительным снижением расходов на сооружение трубчатой базы по сравнению со строительством бетонной ленты или монолитной плиты;
• ускоренными темпами возведения, а также пониженной трудоемкостью работ.

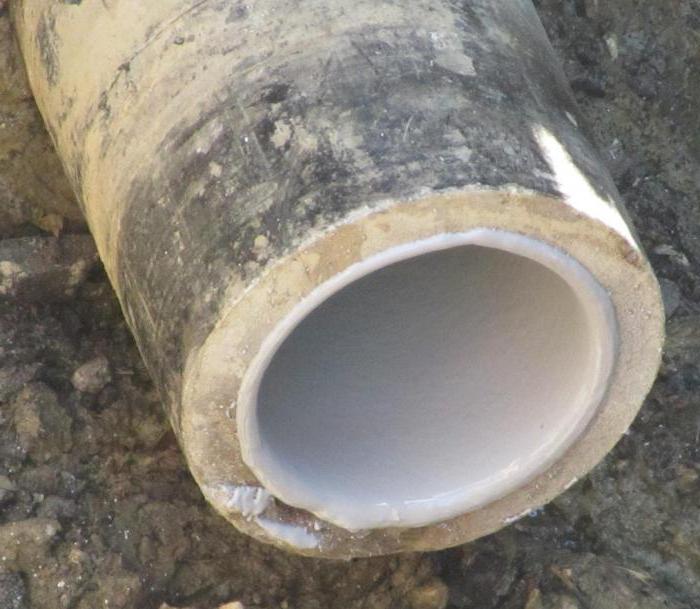

Главный элемент опорной конструкции – асбестоцементные трубы. От других видов опор они отличаются следующими моментами:

• способностью воспринимать значительные сжимающие нагрузки. Это обеспечивается благодаря повышенному запасу прочности свай;
• пониженным уровнем температурного расширения. Размеры опор остаются постоянными при температурных колебаниях;
• уменьшенным весом. Облегченные опоры легко транспортируются, не требуют специального оборудования при монтаже;
• стойкостью к коррозионному разрушению. Асбоцементные сваи не подвержены электрохимическим процессам, уменьшающим долговечность стальных опор;
• простотой резки с помощью стандартного инструмента. Опоры на стройплощадке легко нарезать на заготовки необходимых размеров;
• дешевизной. Пониженная цена трубчатых колонн уменьшает общий объем затрат по созданию свайного фундамента.

Строители достаточно часто отдают предпочтение асбестовым сваям, обладающим повышенными эксплуатационными показателями.

Достоинства и недостатки основы на асбоцементных трубах

Легкий свайный фундамент из забетонированных труб обладает серьезными преимуществами:

• высокими прочностными характеристиками свай, гарантирующими надежность облегченных строений на проблемных грунтах;

• стойкостью к температурным колебаниям и глубокому замораживанию, благодаря которым строение длительно сохраняет устойчивость;
• сохранением целостности асбоцемента в агрессивных условиях, так как материал свай не подвержен разрушению в неблагоприятной среде;
• повышенной жесткостью полой опалубки, которая сохраняет свою форму при заливке бетонного раствора;
• монолитной конструкцией опалубки из асбоцемента, которая после заполнения объединяется с бетоном в единый массив;
• ускоренными темпами монтажа, связанными с возможностью установки опор своими силами;
• небольшим объемом затрат, в связи с применением достаточно дешевых и распространенных стройматериалов;
• продолжительным сроком эксплуатации фундамента, который в условиях тяжелых почв и наклонного рельефа может превышать 30–35 лет.

Одновременно с преимуществами, фундамент из труб имеет определенные недостатки:

• под строением, возведенным на трубчатых опорах, невозможно обустроить подвальное помещение;
• нижняя часть здания, построенного на забетонированных сваях, легко охлаждается холодным воздухом из-за низкой теплоизоляции.

Фундамент из труб, заполненных бетонным раствором, востребован в ряде ситуаций, несмотря на слабые стороны. Он является порой единственным решением в местностях с промерзающей почвой, а также на подтапливаемых территориях.

Выполнение расчетов – важные моменты

До того как рассчитать столбчатый фундамент из асбестоцементных труб, необходимо выполнить исследование рабочего участка. Геологические изыскания осуществляются путем бурения скважины с извлечением проб грунта.

По результатам обследования определяются:

• характеристики грунта;
• уровень грунтовых вод;
• глубина промерзания.

Определив вес здания, и владея результатами геодезических исследований рабочей площадки, можно вычислить:

• размеры трубчатых свай;
• количество асбестовых опор;
• общую площадь сечения колонн.

Рассчитывая сваи из асбоцемента, учитывайте следующую информацию:

• глубина погружения опор должна превышать уровень замерзания почвы как минимум на 50 см;
• размер выступающей части свай выбираются индивидуально для разных зданий и составляет 50–150 см;
• площадь сечения опоры зависит от веса строения и подбирается с учетом максимального усилия на сваю, составляющего 800 кг;
• равномерная передача усилий от здания на грунт обеспечивается путем погружения опор с интервалом между ними не менее 100 см;
• количество заливаемого бетона вычисляется методом суммирования свободного пространства опорных свай.

Благодаря расчетам можно без привлечения специализированных организаций по проектированию определить параметры столбчатой основы.

Основные этапы работ

Применяя асбоцементные трубы для фундамента, выполняйте строительные работы по следующему алгоритму:

1. Произведите необходимые расчеты, разработайте рабочий проект.
2. Подготовьте стройплощадку, разметьте координаты расположения свай.
3. Пробурите в почве каналы для монтажа опорных колонн.
4. Сформируйте подушку в нижней части канала, установите сваи.
5. Соберите арматурный каркас, опустите опору и забетонируйте.

Остановимся на особенностях начальной стадии, а также тонкостях подготовки свайной основы.

Подготовительные мероприятия

Осуществление подготовительных мероприятий предшествует монтажу асбоцементных опор. Необходимо точно выполнить разметку, придерживаясь следующего алгоритма:

1. Расчистите строительную площадку, удалите растительность, строительный мусор и камни.
2. Разметьте контур будущей основы, используя натянутый между колышками строительный шнур.
3. Отметьте от границы по 1,5–2 м в каждую сторону для удаления грунта, чтобы предотвратить рост растений под строением.
4. Снимите дерн, удалите плодородный слой грунта на глубину 20–30 см и переместите его за пределы рабочей площадки.
5. Разровняйте участок, насыпьте на поверхность равномерный слой гравийно-песчаной смеси, утрамбуйте его.
6. Вбейте колышки в местах размещения колонн, соблюдая координаты, указанные в рабочем чертеже.
7. Проверьте правильность разметки, сопоставьте разницу между диагоналями, которая должна составлять не более 10 мм.

Завершив подготовительные работы, начинайте возведение фундамента.

Как сделать свайную основу

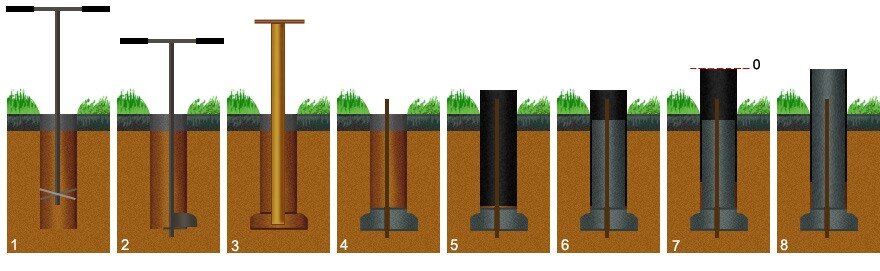

Устанавливайте асбестоцементные трубы, придерживаясь указанной последовательности операций:

• Просверлите с помощью спецоборудования или бытового бура каналы в почве, которые на 10–20 см превышают габариты опор.

• Сформируйте внизу скважины конусообразное расширение с помощью ручного или механизированного устройства.
• Засыпьте в полость песок слоем 20–30 см, залейте небольшим объемом воды, сформировав подушку.
• Гидроизолируйте верхнюю часть полости в почве листовым рубероидом или полиэтиленовой пленкой.
• Погрузите в скважину асбоцементные трубы, обеспечьте их неподвижность с помощью деревянных брусков или арматуры.
• Обсыпьте верхнюю часть колонны мелким песком, исключающим возможность ее перемещения.

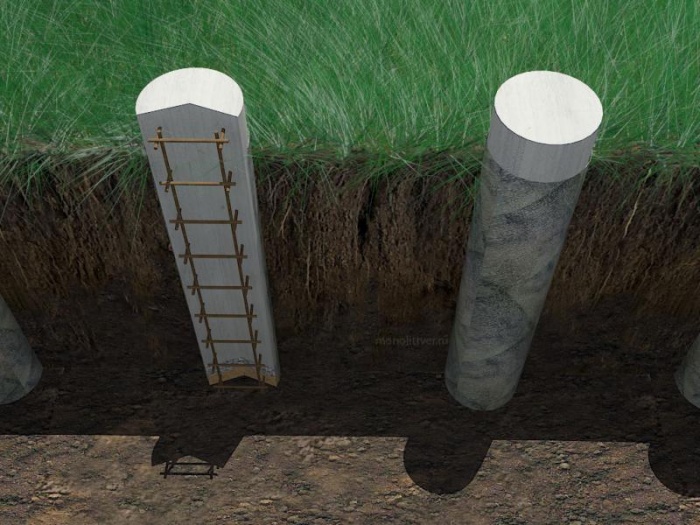

• Соедините четыре арматурных стержня сечением 10–12 мм с помощью поперечных перемычек в пространственный каркас.
• Опустите арматурную конструкцию в полость колонны, закрепите ее распорками от перемещения при бетонировании.

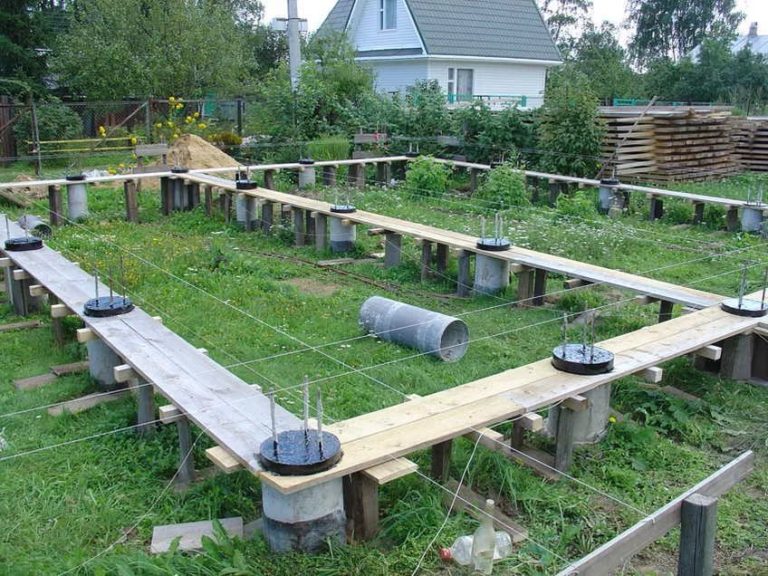

• Закрепите, если требуется, совместно с арматурным каркасом резьбовые шпильки для крепления обвязки нижней части основания.
• Приготовьте бетонную смесь, используя стандартную рецептуру на основе портландцемента, щебня и песка.

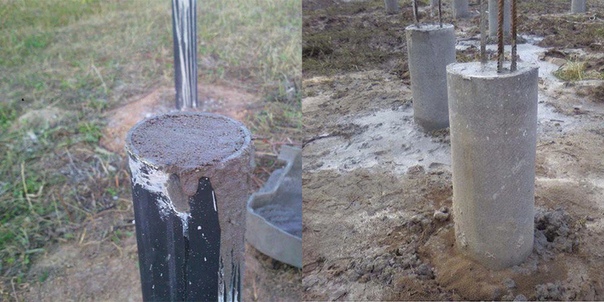

• Залейте бетонную смесь во внутреннюю полость колон и не подвергайте опоры нагрузочным деформациям в течение месяца.
• Проконтролируйте строительным уровнем расположение верхней части опорных свай на общей отметке.
• Обмотайте расположенную выше нулевой отметки часть сваи рубероидом, обсыпьте песком и уплотните его.

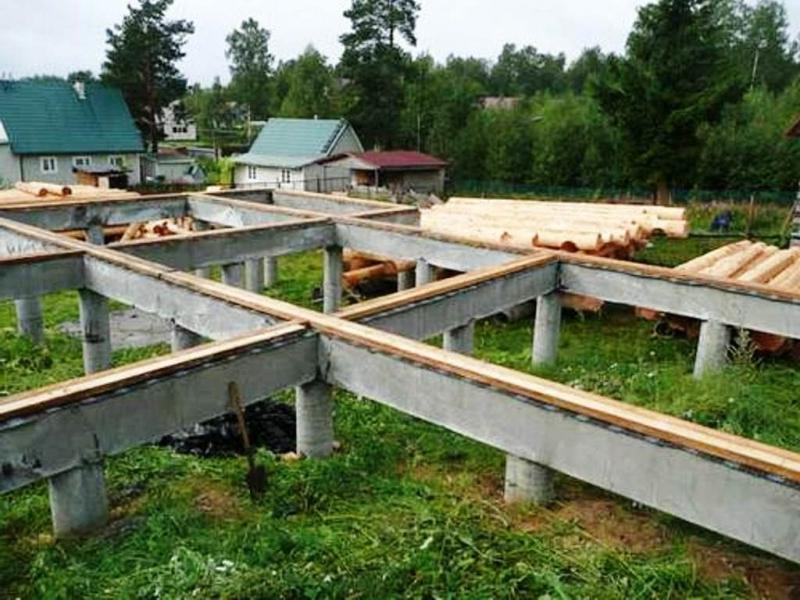

Выполните обвязку выступающих частей колон с помощью железобетона или деревянных брусьев, придерживаясь требований проектной документации.

В процессе осуществления строительных мероприятий обратите внимание на важные нюансы:

• применяйте строительный уровень для проверки вертикальности каналов на начальной фазе бурения;
• не допускайте осыпания в канал грунта с помощью рубероида, скрученного в верней части скважины;
• не формируйте подушку на почвах, в которых содержатся в увеличенной концентрации мелкие каменистые включения;
• обмажьте поверхность погружаемой в канал опоры специальной мастикой для обеспечения гидроизоляции;
• используйте стальную арматуру или строительный вибратор для удаления воздуха из бетонного массива.

После постройки свайной основы можно приступать к возведению стен здания.

Подводим итоги

Соорудить надежный фундамент из асбестовых труб своими руками несложно. Он отличается от остальных типов оснований незначительным уровнем затрат и простотой конструкции. Содержащаяся в статье информация поможет застройщикам в принятии правильного решения. Следует серьезно подойти к выполнению геодезических изысканий, правильно произвести расчеты, соблюдать технологию выполнения работ. Результат – прочная основа для возведения легкого здания на проблемных грунтах.

Как сделать столбчатый фундамент из асбестоцементных труб своими руками?

В статье Как выбрать фундамент в зависимости от типа грунта? мы уже обсуждали различные виды фундаментов, используемые при строительстве на загородном участке.

Как вы уже знаете, на сегодняшний день наиболее широкое применение нашли ленточные и столбчатые фундаменты, выполняемые из самых различных материалов – от деревянных столбиков до заглубленных монолитных ленточных оснований.

Давайте сегодня посмотрим, как делается столбчатый фундамент из асбестовых труб, который может стать надежным основанием для небольшой постройки — будь то баня или небольшой загородный дом.

Если вы уже читали статью Какой фундамент выбрать для бани? то, наверняка, помните, что в пучинистых грунтах рекомендуется выполнять фундаменты, которые опираются на надежное основание ниже глубины промерзания грунта.

При этом в основании фундамента обязательно устраивается песчаная подушка, также песком засыпаются пазухи траншеи. Песок препятствует передаче усилий, возникающих в грунтах во время пучинистых явлений, на стенки и основание фундамента, предохраняя его от разрушения.

Понятно, что выполнение заглубленного ленточного фундамента обойдется значительно дороже, чем выполнение столбчатого фундамента такого же заложения. Но далеко не всегда есть возможность замены ленточного фундамента столбчатым. Это касается в первую очередь массивных сооружений из кирпича, передающих через фундамент на грунты основания значительную нагрузку.

Если вы не планируете строительство двухэтажной кирпичной бани или коттеджа, а ваш выбор пал на возведение легкой постройки небольших размеров из бревна или бруса незамысловатой внутренней планировки, то столбчатый фундамент может стать отличной альтернативой массивному и дорогостоящему ленточному фундаменту.

Для того чтобы сделать для бани надежное основание, можно выбрать различный материал для устройства столбчатого фундамента.

Это могут быть толстые столбики из предварительно обработанной древесины плотных пород, опоры из природного камня достаточных размеров, устанавливаемые под углами стен и в местах их пересечения.

При наличии в достаточном количестве камней нужного размера можно сделать бутовый фундамент, а для наибольшей прочности – фундамент из монолитного железобетона.

Не менее часто встречаются и столбчатые фундаменты из готовых бетонных блоков. Из чего бы вы ни делали фундамент, главное, чтобы он выполнял свою основную функцию – служил надежным основанием, имел достаточную несущую способность, а также был устойчив к коррозионному воздействию почвы и грунтовых вод.

В этой статье рассмотрим устройство столбчатого фундамента из монолитного железобетона и асбестоцементных труб, который не составит труда построить своими руками любому человеку, не имеющему специальных строительных навыков.

Глубину заложения столбчатого фундамента следует выбирать исходя из глубины промерзания грунта на участке. Вполне достаточно будет заглубить основание фундамента на 15 сантиметров ниже расчетной глубины промерзания грунта.

Глубина промерзания по основным регионам указана в таблице ниже:

Кроме того, выбирая глубину заложения, следует помнить, что в таблице приведены максимальные значения промерзания грунтов в данных регионах при отсутствии снежного покрова. Если грунт будет укрыт снегом, то глубина промерзания значительно уменьшится.

Кроме глубины промерзания для выбора отметки заложения фундамента следует ориентироваться на уровень грунтовых вод в зимний период, чтобы избежать пучения в результате промерзания влаги, находящейся в грунте. В приведенной ниже таблице приведены рекомендации по заглублению фундамента в зависимости от уровня грунтовых вод:

Глубина выбираемого под строительство каждого столбика грунта будет больше определенного по таблице значения промерзания еще на 20-30 см – то есть на толщину слоя песчаной подушки под фундаментом.

Таким образом, для строительства столбчатого фундамента с использованием асбестоцементных труб диаметром 200 мм, к примеру, при глубине промерзания 1 метр нам потребуется выкопать или пробурить ямы глубиной 1,15 м (1 м – глубина промерзания, 15 см – заглубление ниже глубины промерзания) и плюс 20-30 см на песчаную подготовку. Итого – 1,35-1,45 м.

Трубы будут торчать из земли на 40 см, поэтому длина каждой трубы будет 1,15 м (глубина промерзания плюс 15 см) и еще 40 см, то есть 1,55 м.

До нужной длины трубы обрезаются болгаркой.

Перед тем, как начинать бурить скважины, нужно разметить места установки столбчатых фундаментов на участке. О том, как вынести оси фундамента на местность, мы уже говорили в статье Как самому построить ленточный фундамент?

Вынос в натуру мест установки столбчатых опор мало чем отличается от разбивки ленточного фундамента. Делается это также с использованием колышков, рулетки и нитей. Расстояние между столбами должно быть 1-1,5 метра. После разбивки можно приступить к выемке грунта.

Диаметр отверстия следует принимать на 5 см больше диаметра асбестоцементной трубы. То есть необходимо пробурить в земле отверстия диаметром 25 см. Это можно сделать с помощью садового бура.

После того, как достигнута необходимая глубина, в получившееся отверстие насыпают слой песка, уплотняемого проливкой воды. Достаточно слоя толщиной 20 см.

После того, как выполнена песчаная подсыпка, устанавливается асбестоцементная труба, предварительно обернутая одним-двумя слоями рубероида, который будет защищать фундамент от воздействия грунтовых вод. Если грунт сухой, а грунтовые воды залегают глубоко, можно обойтись и без изоляции.

В опущенную до упора вниз асбестоцементную трубу заливается слой раствора толщиной сантиметров 40-50.

Чтобы внизу сформировать некоторое уширение, трубу следует немного приподнять (сантиметров на 20), дать раствору растечься в нижней части скважины, после чего снова опустить трубу вниз до упора.

Перед тем, как продолжить заливку раствора, в трубу следует установить арматурный каркас. Для его устройства достаточно двух прутков арматуры диаметром 10 мм, связанных между собой проволокой.

После того, как арматура установлена в трубу, свободное пространство в скважине между наружной стенкой трубы и грунтом нужно засыпать песчано-гравийной смесью или песком, чтобы трубу прочно закрепить в вертикальном положении.

После этого можно заливать в трубу раствор. После заполнения трубы раствором, его желательно уплотнить, чтобы удалить возможные пузырьки воздуха и сделать более однородным.

Схема устройства такого фундамента показана на рисунке ниже:

На рисунке цифрами обозначены: 1 — асбестоцементная труба, 2 — арматура, 3 — грунт, 4 — раствор, 5 — уширенная подошва, 6 — песчаная подсыпка.

Несущая способность одного такого столбика составляет примерно 800 кг. При весе кубометра хвойной древесины 750 кг можно легко подсчитать, что фундамент будет иметь достаточный запас по несущей способности и при правильном устройстве прослужит вам долгие годы.

***
Как видите, построить столбчатый фундамент из асбестоцементных труб можно не имея специальных навыков. В следующих публикациях узнаем о других видах столбчатого фундамента – монолитных фундаментах, кирпичных, фундаментах по технологии ТИСЭ а также о столбчатых фундаментах из бетонных блоков.

Смотрите также:

Последние публикации:

• < Как сделать столбчатый фундамент из кирпича?
• Как построить столбчатый фундамент для бани своими руками? >

Использование асбестоцементных труб для столбчатого фундамента

Ленточный и плитный фундамент в строительном мире уже давно завоевал лидирующие позиции и с подобным положением вещей поспорить трудно. Вышеуказанные основы под дом прочные, выносливые и долговечные. Что же касается ценового вопроса, то ленточные и плитные монолитные фундаменты требуют существенных капиталовложений. Именно потому сегодня для частного и маломасштабного строительства предлагается несколько более дешевых вариантов организации основы под дом. Среди прочих называются асбестоцементные трубы для фундамента и столбчатая (или свайная) основа под здание.

Что собой представляют асбестоцементные трубы для фундамента?

Асбестоцементная труба для фундамента представляет собой цилиндрическое изделие определенной длины. Конструкционным материалом здесь выступает смесь следующих компонентов: асбест до 15%, портландцемент до 85% и остальное вода. Асбестоцементные трубы изготавливаются путем отливки вязкой конструкционной массы на сетку из металла с последующей формовкой трубы и обезвоживанием ее стенок.

В зависимости от предназначения и последующих условий эксплуатации сегодня можно купить подобные трубы двух типов: напорные и безнапорные. Первые стоят дороже, так как могут выдерживать давление до 9 атм. При создании столбчатого фундамента закупка напорных асбестоцементных труб – неразумная трата денег, так как безнапорные выдерживают давление до 3-4 атм., чего достаточно для успешной закладки фундамента. И стоят они на порядок дешевле.

Асбестовые трубы для фундамента и их преимущества:

• они прочные и могут выдержать давление на изгиб до 30 МПа, на сжатие – до 90 МПа. Это позволяет сохранять асбестоцементным изделиям свою целостность глубоко под землей, тем самым поддерживать прочностные характеристики фундамента на должном уровне;
• этот вид труб не подвергается действию агрессивной среды, которая может образоваться в толще грунта. Трубы не коррозируют, а потому не разрушатся в течение очень долгого промежутка времени;
• трубы асбестоцементные для фундамента столбчатого типа идеально подходят в условиях постоянного промерзания грунта, так как они могут выдержать до 50 циклов замерзания/оттаивания, не потеряв своей целостности;
• эти изделия отличаются повышенным гидравлическим сопротивлением;
• они отличаются низким коэффициентом теплопроводности, а потому полное промерзание им не грозит;
• благодаря высокой степени адгезии внутренней поверхности изделия с цементом, фундамент на их основе получается прочным и долговечным;
• асбестоцементные материалы легки в обработке.

Асбестоцементная труба и фундамент на ее основе

Асбестоцементная труба, фундамент на основе которой будет в дальнейшем выполняться, служит при закладке основы под дом несъемной опалубкой. Так, сегодня, в зависимости от расчетных параметров здания, можно купить изделия, диаметр которых лежит в пределах от 100 мм до 500 мм. Такое многообразие размеров позволит идеально подобрать трубу в соответствии с расчетным значением площади подошвы.

Совет!!! Хотя при закладке фундамента на основе асбестоцементных конструкций строительные работы можно растягивать на неопределенный промежуток времени, заливая цементом поочередно каждое изделие, в работе с одной опалубкой медлить нельзя. Одну асбестоцементную трубу заливают полностью и за один раз. В противном случае внутри трубы получается неоднородная система, которая существенно снижает прочностные характеристики фундамента.

Подбор материала для закладки основания под дом, а также последующую их покупку в нужном количестве определяют и рассчитывают только после ознакомления с ГОСТом 539-80, ГОСТом 1839-80, ГОСТом 11310-90. Здесь указываются основные параметры асбестоцементных труб, описаны отличительные особенности между напорными и безнапорными трубами и многое другое. При закладке столбчатой основы под дом лучшими считаются асбестоцементные трубы для фундамента. Отзывы от опытных строителей и квалифицированных специалистов данное утверждение подтверждали не раз.

Как происходит закладка фундамента из асбестоцементных труб?

Устройство фундамента из асбестоцементных труб – многостадийный процесс, который предусматривает следующие действия:

• Любому строительству предшествует стадия составления проектной документации, где подробно описаны все расчеты и нужное количество конструкционного материала для фундамента;
• Разметка участка. Определяют местоположение углов дома, отмечают их колышками, между которыми натягивают леску. По леске (в местах ее пересечения с леской противоположного ряда) определяют положение будущих столбов;
• Бурение скважин. Глубина скважины должна соответствовать климатическим особенностям региона, где проводится строительство. Скважины выполняются при помощи бура ТИСЭ, обычного садового бура или с привлечением спецтехники;
• Внизу скважина должна иметь расширение, что увеличивает прочность фундамента. Расширение лучше выполнять при помощи бура ТИСЭ;
• В расширении организовывают песчаную подушку. Далее опускают в подготовленную скважину несъемную опалубку. Ее можно с краю, который опускается в грунт гидроизолировать специальными материалами;
• В асбестоцементную трубу опускают заранее изготовленный армирующий каркас и заливают все цементом;
• На завершающем этапе пазухи между трубой и грунтом трамбуются песком или землей.

Вывод

Итак, фундамент из асбестовых труб или столбчатый фундамент считается самым дешевым и приемлемым вариантом для ведения малогабаритного строительства на непучинистых и слабопучинистых грунтах. Асбестоцементные трубы служат при организации столбчатой основы под дом несъемной опалубкой. Как и любое изделие, данный материал обладает своими преимуществами и недостатками, но первых больше. Так, асбестоцементные трубы прочные на изгиб и сжатие, они не боятся действия агрессивных сред, электрохимической коррозии, воды. Они просты в обращении и обработке. Возведение фундамента на основе асбестоцементных труб проводится в разы быстрее, чем при использовании аналогичных ленточных конструкций.

Уютная беседка на столбчатом фундаменте своими руками

Без легкой постройки со скамейками и столом трудно представить себе летний отдых на дачном участке. Форм беседки для дачи и вариантов ее строительства множество. Например, можно построить ее на ленточном фундаменте. А вот Юрий Скосырев, финалист конкурса «Дачка На Прокачку», поделился своим опытом строительства беседки на столбчатом фундаменте – менее затратном по средствам и более простом и быстром в исполнении.

Содержание

1. Что понадобится
2. Этапы работы
3. Видео по теме
4. Полезные статьи

Летом нам хочется больше времени проводить на свежем воздухе. К сожалению, палящее солнце и зной, а осенью проливные дожди могут ограничить время нашего пребывания на улице. Отличным выходом из положения будет строительство беседки, в которой можно отдохнуть от дел по саду, почитать книжку или просто поспать. А если провести электричество, то это уже получится настоящая летняя кухня или даже гостевой домик.

1. Что понадобится

Инструменты

Материалы

• Асбестоцементные трубы диаметром 100 мм
• Цемент
• Песок
• Арматура диаметром 12 мм
• Брус с сечением 100х150, 100х100, 100х50 мм
• Доски
• Пропитка для дерева
• Имитация бруса или вагонка
• Рубероид
• Профнастил
• Поликарбонат
• Линолеум (необязательно)
• Строительные уголки
• Саморезы по дереву
• Болты
• Материалы для электромонтажных работ

2. Этапы работы

Проектирование

Перед строительством нужно подготовить проект будущей беседки. Лучше использовать какую-нибудь известную САПР-программу, чтобы рассчитать количество материала и продумать сложные моменты. Рекомендуем это делать зимой, чтобы не тратить драгоценного времени отпуска и выходных летом. Необязательно фундаментально подходить к проектированию беседки, но чертежи с размерами лучше иметь. В будущем это поможет избежать порчи материала и поспешных решений на ходу. Неплохо также построить 3D-модель, чтобы посмотреть, как выглядит постройка среди окружающей местности.

Подготовительные работы

Перед началом строительства необходимо выбрать площадку для беседки на участке. Очистить ее от мусора, обрезать ветки растущих рядом деревьев, обеспечить к ней свободный подход. По возможности выровнять почву, а еще лучше создать небольшую искусственную насыпь из земли или песка. Сверху такой насыпи укладывается рубероид или другой гидроизоляционный материал. Теперь земля под садовой беседкой не будет зарастать травой, и влаги, которая, испаряясь, поднимается к полу, тоже будет меньше.

Фундамент

Для беседки, которую возводят своими руками, выбираем фундамент из асбестоцементных труб, заполненных бетоном, потому что он самый быстровозводимый и дешевый и отлично подходит для легких каркасных строений из дерева.

Важно! Фундамент из асбестоцементных труб положено закапывать ниже глубины промерзания района строительства.

Размечаем согласно чертежу площадь фундамента беседки и буром делаем отверстия нужной глубины. Для труб диаметром 100 мм бурим отверстия диаметром 150 мм, затем лопатой придаем им форму квадратных лунок размером 200х200 мм. На дно нужно насыпать немного песка, поставить асбестоцементные трубы и залить их бетоном. В верхнюю часть труб устанавливается арматура или шпилька, чтобы затем с помощью гаек крепить к ним нижнюю обвязку. Если выбран не очень глубокий фундамент, трубы можно залить бетоном до установки в отверстия. Лучше всего поставить сразу все столбы – вы сможете проверить равенство диагоналей фундамента, а уже потом все бетонировать, засыпать песком и трамбовать.

Каркас

Всего для каркаса понадобится примерно 1,8 куб. м дерева с учетом обрешетки на крышу и пол. Дерево нужно просушить перед строительством. Полагается, чтобы оно было практически сухое. На практике достаточно около месяца: если сушить больше, материал начинает изгибаться и искривляться. Все заготовки нужно отпилить по размерам на чертежах, прострогать рубанком и обязательно защитить пропиткой. Лучше до начала строительства выбрать цветовую гамму. Если долгое время не обрабатывать струганое дерево пропиткой, на нем появляется синева, которую потом не скроет антисептик. Элементы внутреннего пространства, которые не будут подвергаться воздействию прямых солнечных лучей и осадков, можно не строгать и не обрабатывать. А вот все наружные детали лучше подготовить тщательно – это снизит расход антисептика и придаст деталям красивый вид.

Итак, из бруса 100х150 мм, 100х100 мм, 100х50 мм делаем нижнюю обвязку. Элементы можно соединять в полдерева или, немного сэкономив материал, просто сделать выпилы. По краям снизу дрелью высверливаем отверстия, чтобы брусья сели на штыри, которые торчат из свай фундамента. Укладываем каркас на сваи и соединяем саморезами и соединительными пластинами.

Далее устанавливаем столбы на штыри из арматуры, которые были вставлены в нижнюю обвязку. Колонны можно сбоку крепить к балкам временными технологическими досками. Обязательно проверяйте вертикальность по уровню. Надо стараться, чтобы столбы были одинаковой высоты, иначе при установке верхней обвязки придется использовать подкладки. Чтобы столбы крепко держались, нужно подпереть их укосами. В идеале, чем выше укос, тем лучше, вдобавок ставят его под углом близким к 45°. В нашем случае высота укосов определялась высотой закрытой части садовой беседки. В дальнейшем укосы будут не видны, так как они скроются под обшивкой.

Далее устанавливается верхняя обвязка. Для этого в колоннах просверливаются отверстия, в которые вставляются куски арматуры, а уже на них укладываются брусья.

Крыша

Перед тем как лезть на крышу, обшиваем снаружи имитацией бруса нижнюю часть беседки, чтобы сооружение было более прочным. Крышу лучше сделать повыше, чтобы зимой с нее сползал снег. Угол у основания выбран 35°. На 3-метровую крышу предусмотрено 5 пар стропил с шагом 0,6 м. В верхней обвязке просверливаем отверстия, в которые вставляются отрезки арматуры. В стропилах делаем выпилы лобзиком и сверлим отверстия, с помощью которых стропила надеваются на арматуру, торчащую из брусьев верхней обвязки. Стропила закрепляются строительными уголками с помощью саморезов к балкам верхней обвязки. Чтобы придать конструкции еще большую прочность, просверливаем стропила насквозь сбоку и крепим болтом М12 к уголкам. Можно на крайних стропилах сделать дополнительные затяжки, чтобы образовать треугольники.

Совет! При строительстве холодной кровли из профнастила достаточно шага между стропилами не более 0,6 м, можно также делать обрешетку не сплошную, а через доску. Хотя лучше выполнять монтаж в соответствии с рекомендациями производителя профнастила.

Так как крыша будет видна сидящим в беседке, а ее обшивка потребует дополнительных затрат, сделаем сплошную обрешетку. Длина переднего и заднего свеса крыши составляет 40 – 50 см, бокового – 45 см. Можно сделать временную крышу из рубероида, который закрепляется с помощью специальных перфорированных лент и саморезов со шляпками для металла. Со временем можно положить крышу из профнастила, повесить желоба и поставить бочки для сбора воды.

Помните! При креплении профнастила кровельными саморезами самое сложное – попасть в обрешетку. Если не попасть или вкрутить в край доски, остается дырка в крыше, которую сложно заделать.

Пол

Итак, крыша готова, теперь можно работать внутри, не боясь быть промоченным дождем. Пол сделаем из обрезных досок 150х40 мм, обязательно обработанных, чтобы не гнили снизу. Расстояние между лагами пола выбрано 50 – 60 см, поэтому даже без шпунта доски не прыгают. Доски закрепляются саморезами. На пол для практичности кладем линолеум.

Отделка

Внутри стены обшиваются имитацией бруса или вагонкой. Всю беседку, созданную своими руками, красим в один цвет. Треугольники в крыше можно закрыть решетками из деревянных планочек 30х5 мм – перголой.

Совет! При изготовлении перголы лучше сначала покрасить все детали, а потом их соединять – на  покраску уйдет гораздо меньше времени.

С приближением осени возник вопрос о защите деревянной беседки от снега. Для этого были сделаны рамы, к которым крепились листы поликарбоната с помощью саморезов со шляпками и шайб. В итоге получившиеся экраны превратили простую беседку в закрытую постройку. Щели остались в треугольниках крыши и между рамами, есть продухи и под крышей, поэтому летом продуваемость хорошая и в постройке не душно. Зато в нее не попадает дождь, соседи не видят, что там происходит, одним словом – островок личного пространства на улице.

Хорошо в домик провести электричество и сделать освещение снаружи. Тогда здесь можно сидеть и в темное время суток и включать любые бытовые приборы. Мощные прожектора освещают площадку перед домом и территорию вокруг беседки. В интерьер удачно вписались старый овальный стол, диван и три стула. Перед входом можно сделать две ступеньки из бетона, чтобы было удобно подниматься. А через год стало ясно, что дождь все же затекает около входа, и тогда в едином стиле был пристроен козырек. Теперь все очень уютно, и можно с семьей ужинать в беседке шашлыком.

3. Видео по теме

4. Полезные статьи

Беседка на ленточном фундаменте своими руками

Мотобур: незаменимый дачный инструмент

Как выбрать дрель? Советы по выбору и покупке

Как выбрать лобзик?

Столбчатый фундамент из асбестоцементных труб

Столбчатый фундамент из асбестоцементных труб – популярная, а главное, недорогая альтернатива ленточному фундаменту, плитному фундаменту или фундаменту мелкого заложения. Столбчатый фундамент из асбестоцементных труб чаще всего выбирается в качестве варианта при строительстве легких домов панельного, щитового или каркасного типа. Диаметр асбоцементных труб, подходящих для устройства столбчатого фундамента – 150…200 мм.

Выбор в пользу асбоцементных труб в качестве фундамента позволяет значительно сократить расход бетона и получить в итоге легкую, но вместе с тем достаточно прочную для успешного выполнения своих функций конструкцию. При профессиональной укладке и правильно рассчитанной нагрузке столбчатый фундамент из асбоцементных труб сможет принять на себя и передать нагрузку от тонких бетонных или кирпичных стен.

Столбчатые фундаменты из асбестоцементных труб оказывается оптимальным вариантом при установке на пучинистых грунтах. В этом случае с минимальными затратами фундамент можно расположить ниже глубины промерзания. Кроме того, отрицательное воздействие касательных сил, спровоцированное морозным пучением грунта на поверхность труб — столбов оказывается минимальным.

Конструкция столбчатого фундамента

Конструкция столбчатого фундамента из асбоцементных труб оказывается не только относительно недорогой, но и простой в реализации. На этапе «старта» бурятся скважины, на такую глубину, на которую вы собираетесь погрузить подушку столбчатого фундамента. На дно ямы, в качестве основания для вертикально стоящих труб – опор и, вместе с тем, анкера, укладывается железобетонная подушка, плотно заполненная бетоном и арматурой. При этом арматура сваривается, или увязывается проволокой с арматурой анкера. Правильно железный каркас вязать на земле и опускать в яму-шурф непосредственно перед бетонированием. Если при рытье ям вода обнаружена не была, то на “дно” фундамента может быть уложена опорная плита из монолитного бетона.

Диаметр асбоцементной трубы для столбчатого фундамента (150-200 мм) выбран не случайно. Такой диаметр трубы позволяет, с одной стороны, обеспечить максимально экономный расход бетона, а с другой – в нужной степени противостоять пучению грунтов. Длина асбестоцементной трубы выбирается таким образом, чтобы беспрепятственно доставать по глубине до места заложения подошвы. Заливка в асбестоцементную трубу бетона проводится только поле укладки в трубу арматуры.

Обязательным условием при установке столбчатого фундамента является размещение опор под каждым углом здания, в местах пересечения внутренних и наружных стен, а также в местах планируемой повышенной нагрузки. Суммарная расчетная нагрузка, приходящаяся на грунт через столбы не должна превышать максимального значения, при которой грунт может дать видимую усадку.

Асбест под нашими улицами

Когда-то в Соединенных Штатах использование асбестоцементных труб (AC) в системах распределения питьевой воды было очень популярным. Впервые он был установлен еще в 1930-х годах, а пик установки пришелся на середину 20-го века. Его использовали из-за небольшого веса, низкого коэффициента трения и устойчивости к коррозии. К сожалению, позже в ходе научных исследований было обнаружено, что люди, употребляющие воду с высоким содержанием асбеста в течение длительного времени, могут столкнуться с повышенным риском развития доброкачественных кишечных полипов и повышенным риском рака, включая мезотелиому. По этой причине Агентство по охране окружающей среды США (EPA) издало правила по контролю за уровнем асбеста в питьевой воде.

В соответствии с Законом о безопасной питьевой воде содержание асбеста ограничено до 7 миллионов волокон на литр (MFL) воды. Есть несколько заметных случаев выхода из строя труб переменного тока и потенциальных проблем со здоровьем из-за обнаружения высоких уровней асбеста в питьевой воде. В 1985 году в городе Вудсток, штат Нью-Йорк, возникли проблемы с трубами системы кондиционирования воздуха.1 Девин, штат Техас, в 2016 году обнаружил в воде уровень асбеста выше нормы.2 Школы в Арпе, штат Техас, столкнулись с проблемами, связанными с трубой переменного тока в прошлом году.3 В конце концов, озабоченность по поводу асбеста в питьевой воде положила конец новой установке труб переменного тока в системах питьевой воды, но это не обязательно потребовало или привело к замене существующая труба переменного тока.

Тысячи миль труб переменного тока все еще проложены в земле, и многие из них достигли или подходят к концу своего жизненного цикла, что создает потенциальные проблемы для потребителей воды. По оценке HDR Engineering, в США установлено более 600000 миль труб переменного тока.S. и Канада, с типичным расчетным сроком службы 50 лет4. Кроме того, трубы переменного тока могут содержать до 12 процентов асбестовых волокон. В своей инициативе Buried No Longer (BNL) Американская ассоциация водопроводных сооружений (AWWA) оценила среднюю ожидаемую продолжительность жизни трубы переменного тока в США5. Например, на западном побережье средний срок службы трубы переменного тока оценивается в 65-105 лет. в зависимости от предположения о «длительном сроке службы» или «коротком сроке службы».

Показатели обрыва труб являются одним из индикаторов состояния водопроводных труб в распределительной сети.Исследование Университета штата Юта показало, что скорость разрыва чугунных труб в США составляет 35/100 миль / год, что на 43% больше за последние 6 лет.6 Хотя скорость разрыва труб с ХИ высока, скорость разрыва труб переменного тока также высока. значительны и резко увеличиваются (то же исследование показало, что частота разрывов в сети переменного тока в США составляет 10/100 миль / год, что на 46 процентов больше за последние 6 лет). Еще больше беспокоит инженеров то, что, хотя отказы труб CI обычно начинаются с малого (просто с утечки из точечного отверстия) и постепенно перерастают в полный разрыв, давая раннее предупреждение до того, как произойдет катастрофический основной разрыв, труба переменного тока часто выходит из строя катастрофически, когда она впервые ломается без предварительного предупреждения .

Асбестоцементная труба изначально использовалась из-за ее небольшого веса, низкого коэффициента трения и устойчивости к коррозии. К сожалению, позже было обнаружено, что люди, потребляющие воду с высоким содержанием асбеста в течение длительного времени, могут столкнуться с повышенным риском развития доброкачественных кишечных полипов и повышенным риском рака, включая мезотелиому.

Решение проблемы трубопровода переменного тока

Итак, как коммунальное предприятие решает проблему устаревания трубопровода переменного тока? Существует четыре основных альтернативы для тщательного управления водопроводом переменного тока:

1. Полная замена труб переменного тока: При таком подходе конечный результат состоит в том, что переменного тока не остается, поэтому весь риск снижается. Однако типичная стоимость полной замены составляет 1 миллион долларов за милю, а процесс может занять до 50-100 лет.

2. Техническая оценка состояния рабочего стола: Эта стратегия гарантирует, что ваши трубы будут тщательно проверены профессиональным инженером, который обучен и имеет опыт оценки состояния. Но это может занять до 2-3 лет и стоить от 3000 до 5000 долларов за милю водопровода.Настольные оценки состояния в основном основаны на возрасте и истории поломок труб и поэтому не являются оптимальными для прогнозирования «первых» разрывов. Кроме того, ресурсы рабочего стола основаны на произвольных предположениях и весах (т. Е. Старые трубы больше нуждаются в замене, чем новые трубы). Как упоминалось ранее, это не всегда так. Более продвинутое статистическое моделирование может помочь расшифровать различия между различными переменными, хотя многие из этих подходов могут не учитывать важность некоторых смежных деталей, таких как близость к рельсовым транспортным средствам или влияние высоты или материала трубы, что влияет на его точность.

3. Подробная оценка физического состояния на уровне трубы: Результатом является очень точная и надежная оценка испытанной трубы, которая может занять всего несколько месяцев. Однако затраты могут варьироваться от 20 000 до 50 000 долларов за милю, и он предоставляет анализ только для конкретной выбранной трубы. Оценка физического состояния, как правило, требует больших затрат труда, и для корреляции и подтверждения требуется несколько физических измерений. Результаты трудно экстраполировать на общесистемные рекомендации.Более того, нужно быть осторожным, чтобы не нарушить целостность трубы переменного тока во время испытаний.

4. Цифровая оценка состояния с использованием искусственного интеллекта (ИИ), в частности машинного обучения: машинное обучение потребляет большие сложные наборы данных, содержащие больше переменных, чем люди могут обработать с помощью существующих инструментов. Этот объективный метод, основанный на данных, преодолевает человеческие ограничения с присущей им субъективностью и предвзятостью и дает результаты, которые помогают коммунальным предприятиям принимать эффективные решения о замене трубопроводов переменного тока. Коммерчески доступное решение для цифровой оценки состояния (COTS) с использованием машинного обучения может обеспечить оценку состояния всей системы распределения воды за 4-8 недель по цене менее 100 долларов за милю.

Для некоторых предприятий водоснабжения с управляемым количеством труб переменного тока первый подход может иметь смысл: просто замените все трубы переменного тока. Для коммунальных предприятий, располагающих временем, финансированием и инженерными ресурсами, второй подход может оказаться подходящим вариантом. Третий вариант лучше всего подходит для больших магистральных трубопроводов, которые нельзя допустить «до отказа».«Для многих коммунальных предприятий четвертый подход, использующий машинное обучение на основе данных, может быть очень быстрым, точным и доступным подходом для полного общесистемного анализа, который затем может быть использован для определения приоритетности трубопровода переменного тока для замены, обнаружения утечек или техническое обслуживание клапана или дальнейший подробный анализ.

Технологическая компания Fracta (Редвуд-Сити, Калифорния) в настоящее время работает с более чем 30 предприятиями водоснабжения США над оценкой состояния их систем питьевого водоснабжения с использованием собственного программного обеспечения цифровой оценки основного состояния воды COTS.Он вычисляет и визуализирует вероятность отказа (LoF) для каждого сегмента водопровода. Оценка LoF представляет собой математическую вероятность отказа трубы и, в сочетании с «Последствиями отказа» (CoF), уровнем обслуживания, гидравлическим моделированием и т. Д. Может способствовать принятию решений о замене трубы переменного тока.

Запатентованное программное обеспечение Fracta для цифровой оценки состояния водопровода COTS рассчитывает и визуализирует вероятность отказа (LoF) для каждого сегмента водопровода в данной сети.

Пример: EBMUD

East Bay Municipal Utilities District (EBMUD, Окленд, Калифорния) работает с Fracta с 2016 года. Через примерно 4200 миль труб агентство снабжает водой 1,4 миллиона клиентов EBMUD на территории площадью 332 кв. -мильная площадь. Трубы состоят из подземного чугуна (35 процентов), асбестоцемента (30 процентов), стали (26 процентов) и ПВХ (9 процентов). Исторически EBMUD заменял около 10 миль распределительной трубы в год. Подход к отбору проектов был реактивным, заменялись только трубы, которые раньше много раз ломались.Хотя основная частота отказов EBMUD соответствовала отраслевым стандартам, частота отказов росла.

EBMUD разработал программу реконструкции трубопроводов в 2014 году, чтобы повысить коэффициент замены рентабельным, действенным и устойчивым образом с основной целью снижения ежегодного коэффициента прерывания. В 2016 году EBMUD начал отбор проектов замены на основе оценки рисков и увеличил скорость замены труб до 15 миль в год. В ближайшие годы EBMUD увеличит годовой коэффициент замены до 20 миль.При большом количестве стареющих чугунных и асбестоцементных труб анализ рисков EBMUD становится все более активным и стратегическим в определении правильных труб для замены.

В 2016 году Fracta смоделировала EBMUD 4200 миль труб для питьевой воды, а затем коммерциализировала свою модель оценки состояния трубопровода в 2017 году. В течение пятилетнего периода с 2012 по 2016 год прогнозируемые LoF разрывы модели Fracta сравнивались с фактическими перерывы, испытанные EBMUD. Прогнозируемые результаты были в пределах 10-15% от фактических.EBMUD теперь использует Fracta в качестве дополнительного инструмента для выбора труб для замены.

Резюме

Труба переменного тока представляет собой долгосрочный риск для предприятий водоснабжения и коммунальных услуг, которые они обслуживают. Поскольку тысячи миль трубопроводов переменного тока подходят к концу своего срока службы, коммунальные предприятия не могут долго ждать, чтобы принять меры. В краткосрочной и среднесрочной перспективе заменить все трубопроводы переменного тока невозможно с точки зрения логистики и экономики. Вместо этого лучше оценить состояние каждого сегмента трубы и, исходя из вероятности и последствий отказа, приоритезировать решения о замене.

Цифровые инструменты оценки состояния с использованием машинного обучения коммерчески доступны. Они предлагают быструю, точную и доступную альтернативу для определения риска отказа трубопровода переменного тока по сравнению с традиционными настольными и физическими методами оценки. Включение использования таких инструментов в надлежащую программу управления трубопроводами переменного тока может способствовать снижению рисков для здоровья и связанных с ними социально-экономических последствий старения и ухудшения состояния труб переменного тока. WW

Ссылки

1.Проза, Франсин. «Вудсток: город, который боится пить воду», «Нью-Йорк Таймс», 13 апреля 1986 г.

2. «Обязательные формулировки при нарушении максимального уровня загрязнения: MCL, средний / асбест», г. Девайн, штат Техас, 28 ноября, г. 2016.

3. Реки, Брионна. «Arp ISD принимает дополнительные меры предосторожности после сообщений о высоком уровне асбеста в городской воде», KLTV, 18 августа 2017 г.

4. Уильямс, Г. Эрик и Кент фон Асперн. «Асбестоцементная труба: что, если ее потребуется заменить?» HDR Engineering, презентация на конференции по технологиям подземного строительства, Атланта, Джорджия. , 2008.

5. «Больше не погребены: противостояние вызову инфраструктуры водоснабжения в Америке», Совет по водоснабжению Американской ассоциации водоснабжения (AWWA), 2012 г.

6. «Платы за прорыв в магистральных водопроводах в США и Канаде: всестороннее исследование. , »Университет штата Юта, март 2018 г.

Круг № 247 на сервисной карте читателя

Сводка, Применение правил для разрывов асбестоцементных труб

by Эдвард Алан Амблер , P.E., LEED AP

Примечание редактора: это второй выпуск из двух частей, касающихся восстановления асбестоцементных труб.
Часть первая опубликована в сентябрьском номере журнала «Подземное строительство».

Город Кассельберри — это город среднего размера в пригороде Орландо, который считается застроенным на 95 процентов. Большая часть города была застроена в течение многих десятилетий, причем значительная часть развития произошла в период с 1950 по 1980 год.Эти временные рамки совпадают с ростом популярности установки асбестоцементных (AC) труб в Соединенных Штатах.

Существуют самые разные оценки количества трубопроводов переменного тока, установленных в Соединенных Штатах и ​​Канаде, но по некоторым оценкам, их может быть проложено до 630 000 миль (Von Aspern, 2009). До 2009 года город ассигновал 300 000 долларов в год на замену существующих трубопроводов питьевой воды по всему городу, которые заменяли примерно одну милю в год.Город владеет и обслуживает 215 миль водопровода питьевой воды в своей распределительной сети, включая 95 миль водопровода переменного тока. Предполагаемый 50-летний срок службы существующей асбестоцементной трубы почти закончился, а текущий график замены не был устойчивым, требуя 215 лет для замены всей распределительной сети (Ambler, et. Al 2014). К счастью, город Касселберри получил существенный грант от Департамента защиты окружающей среды Флориды в рамках Закона о восстановлении и реинвестировании Америки для реализации проекта, направленного на восстановление 35 миль асбестоцементных труб. Это позволило Кассельберри добиться значительных успехов в восстановлении подземной трубопроводной инфраструктуры города.

В продолжение Части 1 данной серии, восстановление существующей трубы переменного тока регулируется Национальными стандартами по выбросам опасных загрязнителей воздуха (NESHAP), подразделом Закона о чистом воздухе. Конгресс утвердил большую часть базовой структуры Закона о чистом воздухе в 1970 году и внес серьезные изменения в 1977 и 1990 годах. Агентство по охране окружающей среды отвечает за выполнение положений, установленных в Законе о чистом воздухе (http: // www.epa.gov). Поправки к Закону о чистом воздухе требуют, чтобы Конгресс одобрил любые изменения. NESHAP регулирует реконструкцию существующего трубопровода переменного тока, устанавливая ограничения на выброс асбестовых волокон во время работы с существующим трубопроводом переменного тока.

NESHAP предусматривает разделение асбестосодержащих материалов (ACM). Хрупкий или регулируемый ACM (RACM) определяется как любой материал, содержащий более 1 процента асбеста, который в сухом состоянии можно крошить, измельчать или превращать в порошок вручную. Нехрупкий ACM — это любой материал, содержащий более 1 процента асбеста, который в сухом виде нельзя раскрошить, измельчить или превратить в порошок вручную.

Две категории
Агентство по охране окружающей среды определяет две категории нефритовых АКМ: нефрупкие АКМ категории I и категории II. Нехрупкие ACM категории I — это любые асбестосодержащие набивки, прокладки, упругие напольные покрытия или асфальтовые кровельные материалы, содержащие более 1 процента асбеста. Нехрупкий АКМ категории II — это любой материал, за исключением негрубого АКМ Категории I, содержащий более 1% асбеста, который в сухом состоянии нельзя крошить, измельчать или превращать в порошок вручную (разд.61.141) (Ambler et al., 2012). По сути, это означает, что продукты из асбеста, которые можно раскрошить под давлением руки, чтобы высвободить волокна асбеста, считаются опасными. Мне не удалось раскрошить фрагмент трубы переменного тока вручную, и я действительно пытался.

NESHAP предоставляет исключения из своих правил в зависимости от количества ACM. Для трубы переменного тока пороговое значение составляет 260 линейных футов независимо от диаметра за один календарный год. Другие исключения из NESHAP или разъяснения его требований к трубам переменного тока были предоставлены пояснительными письмами в ответ на вопросы, заданные EPA (EPA, 1990).В этих пояснениях указывается, что любая труба переменного тока освобождается от NESHAP, если она снята неповрежденной и утилизирована на свалке отходов, закрыта крышкой и оставлена ​​на месте или заполнена раствором и оставлена. Если существующий

переменного тока происходит разрыв трубы, на него распространяются положения NESHAP (Ambler et al., 2012). Данные Фонда исследований водных ресурсов, собранные по проекту прорыва трубы переменного тока в городе Кассельберри, как обобщено в отчете WRF № 4465, представляют собой наибольшее количество собранных данных о разрыве трубы переменного тока на сегодняшний день (Matthews, et.al, 2015). Поскольку никаких значительных исследований оставшихся фрагментов труб переменного тока после разрыва трубы не проводилось, когда EPA предложило свои разъяснения в 1990-х годах, возможно, пришло время добиваться дополнительных разъяснений от EPA в сочетании с новыми данными, представленными Фондом водных исследований.

Агентство по охране окружающей среды в основном оставило правоохранительные органы и интерпретацию применимости NESHAP к разрыву трубопроводов переменного тока на усмотрение регулирующих органов штата. Опрос 50 государственных органов по регулированию асбеста, проведенный Battelle, показал, что большинство штатов придерживаются правил NESHAP и пришли к выводу, что любой процесс, который делает асбестовые волокна хрупкими, будет регулироваться и требует наличия либо лицензированных подрядчиков, либо его не следует предпринимать вообще.Согласно данным WRF, большинство коммунальных предприятий предпочли отказаться от трубопровода переменного тока, когда это возможно, или заменить их земляными работами. Хотя существуют и другие методы обновления трубопроводов переменного тока, такие как CIPP, SIPP, расширение труб и разрыв труб, коммунальные предприятия не решались использовать их, исходя из своего понимания и интерпретации NESHAP и государственных нормативов (Matthews и др., 2015).

Многие инженеры, подрядчики и поставщики коммунальных услуг категорически не согласны с тем, что лопнувшая труба переменного тока превращает ранее не использовавшуюся в систему RACM трубу переменного тока в рыхлую RACM, включая автора этой статьи.Обширный отбор проб, описанный в проекте WRF № 4465, четко указывает на то, что при разрыве труб в воздух не выделяются волокна асбеста, создавая опасную среду для рабочих, занимающихся восстановлением труб, жителей и других лиц в рабочей зоне (Matthews, et. Al, 2015). Во Флориде была разработана рабочая процедура, которую используют регулирующие органы и представители отрасли. Многие другие коммунальные предприятия, такие как Департамент водоснабжения и канализации Майами-Дейд, Купер-Сити, Флорида, и Порт-Сент-Люси, Флорида, запустили
. используя эту процедуру.

Проблемы
Как написано в NESHAP, участки непосредственно над трубопроводами переменного тока, которые были повреждены и остались на месте, считаются недействующими площадками для опасных отходов. Эти места необходимо увековечить, указав их как неактивные свалки для опасных отходов в праве собственности на собственность. Тем не менее, общественное право проезда не поддерживает права собственности для неявного соблюдения этого процесса. Этот конфликт привел руководителей индустрии и проектов Casselberry в Вашингтон Д.C. встретиться с высокопоставленным персоналом EPA для обсуждения разрыва трубы и применимости NESHAP к разрыву трубы AC в 2010 году. Должностные лица EPA оценили экологические, социальные и экономические преимущества разрыва трубы AC и поняли риски воздействия асбеста из-за трубы разрыв трубы переменного тока будет уменьшен по сравнению с традиционными методами удаления трубы. В то время как разрыв трубы был встречен положительно, изменение существующих правил NESHAP потребовало бы принятия Акта Конгресса. Должностные лица EPA рекомендовали представителям отрасли представить администратору EPA «Утвержденный администратором альтернативный процесс», который может покрыть разрыв трубопровода переменного тока (Ambler et al. , 2012).

Некоторые регулирующие органы, поставщики коммунальных услуг и инженеры по-прежнему опасаются, что оставшиеся фрагменты труб будут выкопаны и подвергнут другие опасности вдыхания асбеста. Возможная будущая выемка фрагментов трубы переменного тока будет ограничиваться инженерными переходами, непреднамеренной выемкой жилых домов, но в первую очередь будущей реабилитацией нового трубопровода из ПНД. Впоследствии оставшиеся фрагменты

AC будет плотно окружать новый трубопровод HDPE, и экскаваторы прекратят копать, как только труба HDPE будет обнаружена (Ambler, et.al, 2014).
Если бы другой коммунальной компании или подземному экскаватору потребовалось провести земляные работы поблизости от оставшихся фрагментов трубы переменного тока, они, вероятно, сделали бы это только там, где предлагаемое коммунальное предприятие пересекает оставшиеся фрагменты трубы переменного тока, а не параллельно с оставшимися фрагментами трубы переменного тока. Как правило, любые выемки грунта третьей стороной вдоль существующей трубы и фрагментов трубы переменного тока будут меньше, чем исключение в 260 погонных футов, ранее установленное в NESHAP (Ambler, et. Al, 2014).

Во время строительства проекта Casselberry команда проекта обнаружила значительную
оппозиция концепции разрыва трубы переменного тока. Агент по полосе отвода, который контролировал строительные работы на полосе отвода соседних агентств, выразил обеспокоенность тем, что жители «раздавят оставшиеся фрагменты трубы кондиционера и понюхают их». Маловероятно, что жители будут заниматься подобной деятельностью. Однако это заявление подчеркивает некоторые досадные заблуждения о действиях по разрыву труб переменного тока.Трубопроводы переменного тока обычно выдерживают глубину двух футов или больше. Если владелец собственности должен был выкопать, чтобы посадить новое дерево, он, как правило, не выкопал бы глубину укрытия более двух футов. Линейные метры оставшихся обнаженных фрагментов трубы переменного тока все равно подпадают под категорию 260 погонных футов, которую можно удалить как обычный строительный мусор (Ambler, et. Al, 2014).

Обработка будущего
Владельцы коммунальных предприятий, выполняющие проекты по разрыву труб переменного тока, должны учитывать будущие требования по обращению с фрагментами труб переменного тока, остающимися в земле. Процедуры аварийного ремонта, выполняемые на новых трубах из ПНД, обычно вызывают повреждение менее 260 погонных футов оставшихся фрагментов труб переменного тока, и риск явно снижается. Если владелец коммунального предприятия решит полностью заменить оставшуюся производственную трубу, он должен будет подтвердить надлежащую обработку оставшихся фрагментов трубы переменного тока. Впоследствии значительный выброс асбестовых волокон из оставшихся фрагментов труб переменного тока мог произойти только в результате выемки грунта и дробления оставшихся фрагментов труб, что маловероятно.После разрыва трубы фрагменты трубы переменного тока остаются на месте вокруг новой трубы, что снижает риск воздействия асбестовых волокон на людей (Ambler, et. Al, 2014). Разрыв труб переменного тока следует признать предпочтительным методом замены существующих трубопроводов переменного тока, поскольку большая часть силы, воздействующей на существующий трубопровод, происходит под землей, а существующий трубопровод остается там.

В этой серии из двух частей, посвященной реабилитации асбестоцементного трубопровода, сделана попытка прояснить аспекты, связанные с трубой переменного тока, включая характеристики трубы переменного тока, возможные даты установки, оценки количества труб переменного тока, установленных в США, доступные варианты восстановления трубопровода переменного тока, усилия по сбору данных, охватывающие управление и восстановление трубопроводов переменного тока, правила, регулирующие работу с трубопроводами переменного тока, и потенциальный риск для рабочих и населения в целом при выполнении вариантов восстановления или оставлении фрагментов труб переменного тока на месте.Надеюсь, эта обширная информация позволит владельцам коммунальных предприятий полностью понять последствия положительной реабилитации трубопроводов переменного тока. Город Кассельберри успешно выполнил разрыв трубы переменного тока, чтобы восстановить 35 миль трубы переменного тока, соблюдая все существующие правила и минимизируя риск для своих рабочих и населения. Городские власти решили перейти к постепенному восстановлению системы распределения коммунальных услуг, оставив при этом фрагменты трубы переменного тока.

ОБ АВТОРЕ: Алан Амблер, П.E., LEED AP, менеджер по водным ресурсам в городе Касселберри, Флорида. Эмблер обладает 15-летним разнообразным опытом в управлении и проектировании коммунальных предприятий, проектировании дорог и дренажных систем, координации коммунальных услуг и управлении строительством. Его карьерные усилия привели его из Дубая на Аляску, чтобы управлять развитием инфраструктуры для крупномасштабных проектов, таких как Dubai Maritime City и World Islands в Дубае, к представителю строительной инспекции города Кетчикан для двух проектов причалов круизных судов на Аляске стоимостью более 30 миллионов долларов.В настоящее время Эмблер управляет коммунальным отделом, состоящим из 39 сотрудников города Касселберри, включая повседневную работу и планирование, разработку и выполнение плана капитального ремонта стоимостью 6 миллионов долларов в год.

Цитируемое исследование:
Мэтьюз, Джон С., Райан Стоу и Джейсон Люк. Фонд водных исследований. Фонд исследования водной среды. Агентство по охране окружающей среды США. 2015.
Фон Асперн, Кент. «Конец строки.» Журнал общественных работ. Март 2009г.

Эмблер, Эдвард Алан, Джон Мэтьюз, Уильям Томас.«Проект по разрыву асбестоцементных труб Casselberry: движение вперед, оставив его позади». Североамериканское общество бестраншейных технологий. Апрель 2014.

Эмблер, Эдвард Алан, Уильям Томас. «Применимость NESHAP к реабилитации асбестоцементных трубопроводов». Североамериканское общество бестраншейных технологий. Апрель 2012.

http://www.epa.gov

Американская ассоциация водопроводных сооружений. «Практика работы с асбестоцементными трубами».

Статьи по теме

Из архива

Конец линии | Журнал Concrete Construction

На протяжении почти столетия асбестосодержащие продукты были важной частью американского общества, поскольку тысячи продуктов — от кровельных материалов и изоляции до обмоток лент и труб — были выбраны за их прочность, малый удельный вес и устойчивость к нагреванию и коррозии. .

Сотни тысяч миль трубы остаются в эксплуатации. Поскольку большая часть его проектной жизни приближается к концу, нужно иметь дело с пресловутым слоном в комнате, но, похоже, его легче игнорировать.

Первоначально продаваемые как прочная, легкая, неагрессивная альтернатива чугуну и стали, асбестоцементные трубы обладали превосходными характеристиками текучести благодаря гладким внутренним стенкам, исключительной коррозионной стойкости за счет матрицы из асбестовых волокон и упрощенной конструкции из-за низкого единица измерения.К середине 1940-х годов четыре крупные компании производили трубы на более чем дюжине заводов в США.

С 1940-х до конца 1970-х годов труба стала преобладающим выбором для систем передачи и распределения воды, ливневых стоков и магистралей бытовой канализации. Керамическая глина оставалась более популярным выбором для гравитационных коллекторов, а железобетон обычно использовался для канализационных коллекторов.

Характеристики трубы, однако, были разными. Частота отказов выше, чем у других материалов, когда окружающие почвы кислые или с высоким содержанием сульфатов, солей магния или щелочных гидроксидов.Производительность также ухудшается, когда вода содержит аммиак или классифицируется как «мягкая вода». В глинистых почвах частота отказов увеличивается летом, когда уровень грунтовых вод достигает трубы. При отсутствии других факторов показатели линейно растут с возрастом.

В 1973 году Национальные стандарты выбросов опасных загрязнителей воздуха (NESHAP) были созданы Агентством по охране окружающей среды в соответствии с Законом о чистом воздухе в ответ на исследования, которые показали, что асбест является ведущим фактором развития асбестоза и некоторых форм рака.Через NESHAP Агентство по охране окружающей среды стремилось защитить население, контролируя воздействие асбеста, обнаруженного в более чем 3000 продуктах.

Регулирование такого количества разнообразных продуктов оказалось сложной задачей, поэтому в 1979 году EPA объявило о своем намерении запретить все материалы, содержащие асбест. Десять лет спустя Правило о запрете и прекращении использования асбеста предлагало ликвидировать все асбестосодержащие материалы в три этапа с 1990 по 1997 год.

Когда крупный производитель подал в суд на блокирование запрета, 5-е место в СШАОкружной апелляционный суд постановил, что EPA не представило убедительных доводов. Однако это усилило ответственность агентства за регулирование материала, и использование асбеста в новых продуктах было запрещено.

После 1973 года содержание асбестовых волокон в трубах было снижено с 15% до 20% до менее 0,2%. К 1980-м годам его популярность резко упала из-за опасений по поводу ответственности и рыночных условий, особенно из-за доступности труб из ПВХ. Производители прекратили производство трубы в США, но она по-прежнему производится в других странах.

МАССИВНОЕ ПРЕДПРИЯТИЕ

В 2002 году, проведенное Американской ассоциацией водопроводных сооружений обследование 337 крупных коммунальных предприятий, обслуживающих почти 60 миллионов клиентов, показало, что 15,2% — более 30 000 миль — распределительных систем состоят из асбестоцементных труб. Неформальный опрос с использованием общедоступных источников информации в Интернете показывает, что большая часть из них установлена ​​на Западе (см. Таблицу).

Значительные части использовались от 40 до 60 лет — это типичный срок службы.В США и Канаде около 630 000 миль трубы, огромное количество потребует внимания в ближайшем будущем.

Но замена будет непростой.

Ключом к центрам регулирования является слово «рыхлый», которое EPA определяет как любой материал, содержащий более 1% асбеста, который в сухом виде может быть раскрошен, измельчен или превращен в порошок вручную. По данным агентства, такие действия, как резка, шлифование или дробление, делают трубу хрупкой.

Утилизация ограничивается 260 погонными футами или 35 кубическими футами сломанной трубы. В наши дни труба, удаленная во время краткосрочного точечного ремонта для устранения разрывов, обычно — и по закону — дробится и смешивается с материалом обратной засыпки. Раздавленная и оставленная на месте труба длиной более 260 линейных футов или общим объемом 35 кубических футов считается регулируемым асбестосодержащим материалом, что по сути делает ее опасными отходами.

Резку, шлифовку или раздавливание трубы необходимо выполнять, распыляя воду прямо на рабочую зону для предотвращения образования пыли.Сломанные части необходимо завернуть в водонепроницаемые пакеты, обработать и утилизировать как опасные отходы.

Целые сегменты не классифицируются как рыхлый материал и могут быть утилизированы на предприятиях Класса II. Рабочие должны пройти специальную подготовку, но специальных лицензий не требуется.

Правила регулируют врезку в трубу для проведения точечного ремонта или установки новых соединений, а также для удаления, утилизации и восстановления труб с использованием технологий бестраншейного строительства с разрывом и расширением.

РАСЧЕТ СТОИМОСТИ

Фонд водных исследований заказал исследование 17 государственных агентств по всей Северной Америке, чтобы определить долговременные характеристики асбестоцементных труб и время их замены. Ожидается, что исследование будет завершено к марту 2011 года.

Между тем, если ваша система содержит асбестоцементную трубу, подумайте о том, как финансировать замену.

К сожалению, NESHAP строго ограничивает две из лучших альтернатив — и единственные, которые обеспечивают повышенную пропускную способность.В большинстве случаев EPA постановило, что разрыв и расширение трубы делают трубу хрупкой, поэтому использование этих методов для замены более 260 погонных футов трубы создает активную площадку для хранения опасных отходов.

Во многих областях агентство делегировало обеспечение соблюдения программ по асбесту местным комитетам по контролю качества воздуха, которые придерживаются более строгих правил. Район управления качеством воздуха в районе залива Сан-Франциско, например, ограничивает заменяемую длину 100 погонными футами.

При разрыве трубы фрагменты сломанной трубы вдавливаются в окружающий грунт, и в отверстие протягивается новая, часто более крупная труба.Бентонит обычно добавляют, чтобы уменьшить трение о трубу и помочь сохранить туннель открытым. Раскопки обычно требуются при извлечении и приемке котлованов, а также для повторного подключения каждой службы.

Reaming использует специально адаптированное оборудование для горизонтально-направленного бурения. Хотя это похоже на разрыв трубы, основная труба измельчается на мелкие частицы, многие из которых удаляются вместе с окружающей почвой, чтобы освободить место для новой трубы.

Можно использовать скольжение, отверждение на месте футеровки, футеровку сгибанием и формованием и аналогичные методы, но будьте осторожны: футеровка подходит только тогда, когда гидравлическая мощность существующего трубопровода может быть уменьшена, чтобы приспособиться к получению меньшего поперечного сечения. диаметр.Гладкая внутренняя часть трубы создает проблемы для таких методов, как футеровка сгибанием и профилирование и скольжение без заполнения кольцевого пространства, которые не связаны с механическим соединением с основной трубой.

Каждый проект индивидуален. Но в целом футеровка более рентабельна, чем разрывание и расширение; и оба метода восстановления менее дороги, чем строительство открытым способом, предполагая замену существующего коммунального трубопровода в городской среде, требующей управления движением и обхода, на глубине 5 футов или более и с умеренным количеством повторных подключений.

Кроме того, в отличие от разрыва и расслоения, футеровка не делает материал рыхлым, оставляя в покое как руководителей общественных работ, так и общественность.

— Кент фон Асперн — лидер бизнес-класса по трубопроводам и насосным станциям в Северной Калифорнии для HDR Inc.

Источник: Составитель Кент фон Асперн

Город Сомерс, Нью-Йорк Монтаж асбестоцементного водопровода

Этот стандарт предназначен в качестве руководства по минимальному количеству практики монтажа асбестоцементных водопроводных и чугунных фитингов и основан на Стандарте C 603-65 Американской ассоциации водопроводных сооружений. Для конкретных проектов тщательный анализ применения стандарта ожидается в связи с процессом инженерной экспертизы Планирования Правление города Сомерс и конкретные детали строительства могут быть Требуется от застройщиков предоставить хорошо спроектированную и построенную систему водоснабжения. Ожидается, что незначительные дальнейшие изменения также могут быть направлены на реагировать на полевые условия во время строительства.

Выбранная труба должна быть изготовлена ​​в соответствии с с положениями Стандарта C 400 Американской ассоциации водопроводных сооружений, Стандарт для асбестоцементной арматуры и водопровода.

В контексте данной главы следующие термины должны иметь указанные значения:

ПОДРЯДЧИК

Физическое лицо, фирма или корпорация, заключающая договор с застройщик по монтажу водопровода, арматуры и принадлежностей.

РАЗРАБОТЧИК

Физическое или юридическое лицо, предлагающее установить водопровод. в городе Сомерс в сочетании с любым участком земли или планом участка, где используется существующая или предлагаемая общественная полоса отчуждения или где больше будет обслужено более одного лота, земельного участка или семейного проживания.

ИНЖЕНЕР

Профессиональный инженер, имеющий лицензию в штате Нью-Йорк и должным образом назначен Городом Сомерс своим представителем для рассмотрения планов и осмотр строительства.

ИНСПЕКТОР

Уполномоченный представитель Инженера, назначенный для выполнения любых и все необходимые проверки выполненных работ, материалов и оборудования предоставлен подрядчиком.

Прочие условия. Всякий раз, когда в спецификациях или чертежах слова «направлено», «требуется», «разрешено», «приказано», «назначено», «предписано» или слова аналогичного значения, следует понимать, что направление, требование, разрешение, приказ, назначение или предписание Инженера подразумевается, и, аналогично, слова «одобрено», «приемлемо», «удовлетворительно» или слова подобного смысла означают одобрено или приемлемо или удовлетворительно Инженеру, если прямо не указано иное.

Застройщик должен предоставить всю рабочую силу, оборудование и материалы, необходимые для завершения трубопроводных работ. Застройщик обязан:

Обрезайте существующие тротуары только до минимально необходимой степени.

Выкопайте траншеи и ямы до необходимых размеров.

Покрытие, скрепление и поддержка прилегающей земли или конструкций где необходимо.

Обеспечить отвод подземных вод.

Разгрузка, транспортировка, распределение, укладка, проверка и дезинфекция труба и аксессуары.

Замените все поврежденные водостоки или другие конструкции.

Засыпка траншеи и котлованов.

Восстановить дорожное покрытие.

Удалить излишки выкопанного материала.

Очистить участок от работы.

Испытание готового трубопровода на давление и герметичность. требования.

Продезинфицируйте весь трубопровод.

Предоставьте городу новые постройки.

Весь производимый материал должен быть сертифицирован производителем на Город Сомерс как отвечающий требованиям для этого конкретного класса материал перед отправкой.Вся укладка, стыковка, проверка на дефекты и утечка под давлением и дезинфекция должна производиться при наличии инженера или его уполномоченного инспектора и подлежат утверждению Инженера перед приемкой. Материал, найденный в ходе работа с трещинами, изъянами или другими дефектами может быть отклонена Инженером или Инспектор, и разработчик должен незамедлительно удалить такой дефектный материал с сайта работы.

Разработчик должен предоставить схему обследования трубопроводов и гидрантов. обеспечить их размещение в соответствии с утвержденными планами или указаниями Инженером.По окончании работ застройщик должен предоставить Плата для размещения инженерных сетей, сертифицированная в Городе Сомерс профессиональным инженер или землемер, имеющий лицензию в штате Нью-Йорк. Этот планшет должен показать размер, длина и материал изготовления всех трубопроводов, арматуры, гидрантов или другие приспособления вместе с их вертикальным и горизонтальным расположением со ссылками на памятники, постоянные реперы или другие постоянные ссылки на исследования Метки. Пластина должна быть выполнена индийскими чернилами на льняной ткани в масштабе один дюйм, равном 50 футов.

Труба и принадлежности должны всегда обрабатываться осторожность, чтобы избежать повреждений. Будь то перемещение вручную, салазками или подъемниками, материал нельзя ронять или толкать. Внутренние и обработанные концы всех труб всегда должны быть защищены от грязи и посторонних предметов.

С трубой следует обращаться таким образом, чтобы не повредить ее. к обработанным концам. Труба повреждена в таких точках, что не подлежит ремонту к удовлетворению Инженера заменяется.Клапаны и гидранты должны перед установкой должны быть осушены и храниться таким образом, чтобы защитить их от повреждений из-за замерзания захваченной воды.

Все трубы должны быть проложены и обслуживаться в соответствии с требуемыми линиями и градациями. Фитинги, клапаны и гидранты должны находиться в требуемых местах с соединениями. по центру, патрубки в исходном положении, а все штоки клапанов и гидрантов — вертикально. Без отклонений должно быть выполнено из требуемой линии или уровня без одобрения Инженера.

Все трубы должны быть уложены на глубину, указанную в контрактных чертежах или по указанию инженера в письменной форме. Глубину следует измерять от установленный уровень улицы или поверхность постоянного улучшения верх трубы ствола. Общий стандарт города Сомерс должен быть четыре фута крышки сверху за пределами сети.

Общие. Траншея должна быть вырыта до необходимого выравнивания. и глубина, указанная на чертежах контракта или указанная Инженером и только до начала укладки трубопровода, насколько позволяет Инженер.Траншея должны быть закреплены и осушены, когда это необходимо, чтобы рабочие могли работать в нем безопасно и эффективно.

Ширина. Ширина траншеи у поверхности земли может быть разной. и зависят от его глубины и характера встречающейся почвы. В минимальная ширина траншеи без брезента или стрижки, измеренная по горизонтали диаметр трубы должен составлять 32 дюйма и быть не менее 12 дюймов в ширину. наружного диаметра ствола трубы с каждой стороны.

Выемка горных пород. Отступ скалы, валуны и большие камни должны быть удалены, чтобы обеспечить зазор 12 дюймов с каждой стороны и ниже все трубы и аксессуары. Земляные работы под земляным полотном в скалах или валунах должен быть повторно заполнен до земляного полотна одобренным Инженером материалом и тщательно уплотненный.

Положение об общественной безопасности. Для защиты людей от травм и во избежание материального ущерба, соответствующих заграждений, строительных знаков, факелы, сигнальные лампы и ограждения должны быть размещены и поддерживаться в надлежащем состоянии. в процессе строительных работ, пока участок не станет безопасным для движения использовать.

Трубу следует укладывать непосредственно на уплотненную траншею. снизу или выберите засыпку. Укладка на земляные насыпи или на блокировку не даст позволено, разрешено.

До опускания трубы в траншею:

Соединительные ямы должны быть вырыты достаточной длины и ширины. и глубина для обеспечения сборки и обеспечения минимального зазора в два дюйма между муфтой и ненарушенным дном траншеи; и

Дно траншеи между соединительными отверстиями должно быть вырезано. Верный, с уклоном и формой, чтобы обеспечить непрерывный контакт траншеи дно с трубой.

Устройства, инструменты и оборудование, удовлетворяющие Инженера, должны предоставляться и использоваться подрядчиком для безопасного и эффективного выполнения работы.Все трубы, фитинги, клапаны, гидранты и аксессуары должны быть осторожно опускают в траншею с помощью подходящего оборудования таким образом, чтобы предотвратит повреждение труб и фитингов. Ни при каких обстоятельствах нельзя или аксессуары будут брошены в траншею. Труба и аксессуары перед опусканием в траншею должны быть проверены на наличие дефектов. Любой дефектный, поврежденный или ненадежный материал должен быть отремонтирован или заменен по мере необходимости. под руководством инженера. Все посторонние предметы или грязь должны быть удалены с внутренние и обработанные концы трубы и аксессуары, прежде чем они будут опускается в траншею.Трубу следует содержать в чистоте с помощью утвержденных Инженером во время и после укладки. Когда укладка трубопровода не ведется, открытые концы труб должны быть закрыты водонепроницаемой заглушкой или другим одобренным средства для предотвращения попадания траншейной воды в линию. Когда вода исключая внутреннюю часть трубы, на труба для предотвращения всплытия. Любая всплывшая труба должна быть снята с траншею и прокладку в соответствии с указаниями инженера. Прокладывать трубы нельзя. влажные условия траншеи, которые не позволяют обеспечить надлежащую подстилку или на замерзшем дне траншеи или когда, по мнению Инженера, условия траншеи или погода не подходят для правильной установки.

Обработанные концы соединяемых труб, муфта канавки и резиновые кольца должны быть очищены непосредственно перед сборкой, и сборка должна производиться в соответствии с рекомендациями производителя. Каждое соединение трубы уплотняется муфтой, состоящей из асбестоцементной муфты и два резиновых кольца. Положение собранных на месте колец необходимо проверить с помощью подходящий калибр, чтобы убедиться, что они установлены в требуемом положении.

Труба не должна отклоняться ни вертикально, ни горизонтально. больше пределов, рекомендованных производителем или разрешенных Инженером.

Гильза должна быть залита в стене жестких конструкций в точке входа в трубопровод для обеспечения гибкости у стены. Для предоставления дополнительных гибкость, труба в точке входа в жесткую конструкцию и при каждая точка соединения с фитингом, закрепленным на упоре, должна иметь длина укладки не более шести футов шести дюймов для восьмидюймового диаметра труба или больше и три фута для трубы меньшего диаметра.

Каждый присоединенный клапан, гидрант или фитинг должен иметь профиль, обеспечивающий уплотнение между обрабатываемыми трубами конец и раструб фитинга с резиновым кольцом.

Перед укладкой клапанов, гидрантов или арматуры все комки, пузыри и излишки покрытия должны быть удалены с раструба. Внутри колокольчик затем должен быть очищен проволочной щеткой, а внутренняя часть колокола и гладкий конец трубы протереть насухо и протереть.

Отводы, тройники и переходники опускаются в траншею, осмотрены, очищены и соединены, как указано выше. Реакция или поддержка толчка наносится на отводы и тройники, а также на переходники или фитинги. где происходят изменения диаметра трубы. Конструкция бетонной опоры должны соответствовать чертежам контракта или указаниям инженера.

Материал поддержки реакции или тяги должен быть бетон, состоящий из заполнителей бетона в соответствии с Американским обществом для испытаний и обозначение материалов C 33 и портландцемент в соответствии с с Американским обществом испытаний и обозначением материалов C 150 для портленда цемент или обозначение C 175 для портландцемента с воздухововлекающими добавками. Смесь должна не меньше, чем одна часть цемента на 2 1/2 части песка на пять частей камня и должен иметь прочность на сжатие не менее 2000 фунтов на квадратный метр. дюйм за 36 часов для высокопрочного цемента (типы III или IIIA) и семь дней для стандартного цемента (Типы I или IA).

Опора должна быть помещена между твердым грунтом и подходит для крепления. Площадь опоры на арматуру и на землю в каждом случае должно соответствовать требованиям Инженера. Если иначе по указанию Инженера подкладка должна быть размещена так, чтобы труба и фитинги будут доступны для ремонта.

Необходимо использовать металлическую обвязку анкерных тяг и хомутов. для предотвращения движения, как показано на чертежах контракта или по указанию Инженер. Стальные стержни и зажимы должны быть оцинкованы или защищены от коррозии иным способом. или окрашены.

Все редукционные клапаны и любые другие клапаны диаметром 10 дюймов или более устанавливается в бетонные арматурные ямы. Гаечные ключи должны быть легко доступны. для работы через люк. Ямы должны быть построены в способ, позволяющий производить мелкий ремонт клапана и обеспечивать защиту трубы от ударов или осадки в местах прохождения трубы через стенки ямы.Чугунные клапанные коробки должны иметь прочную опору и центрироваться. и отвесите гаечную гайку задвижки; крышка коробки должна быть заподлицо с поверхностью готового покрытия или другим уровнем, обозначенным Инженер.

Дренажные отводы или отводы должны быть предусмотрены в соответствии с контрактом. чертежи или по указанию инженера. Дренажные отводы или отводы должны нельзя подключать к какой-либо канализации, погружать в какой-либо поток или устанавливать в любом другим способом, что с обратным сливом разрешения в систему распределения.

Настройка. Гидранты должны быть опущены в траншею, обследованы, присоединяется к трубе, как указано выше, и обеспечивается противодействие или упорная поддержка. Гидранты перед установкой необходимо тщательно очистить.

Расположение. Гидранты должны быть расположены для обеспечения полного доступность и сведение к минимуму возможности повреждения от транспортных средств или травм пешеходам. Следующие положения имеют преимущественную силу, если другие инструкции Выданы Инженером:

Чаша любого гидранта, расположенного за желобом, должна быть отрегулировано так, чтобы часть насадок гидранта или шланга не выходила на улицу. сторона должна быть менее 12 дюймов и более 24 дюймов от задней части желоб.

Все гидранты должны стоять вертикально.

Сопла насоса должны располагаться под прямым углом к бордюр.

Сопла шлангов должны быть параллельны проезжей части, за исключением того, что гидранты с двумя шланговыми насадками, разнесенными на 90º, должны быть установлены так, чтобы насадки лицом к проезжей части под углом 45º.

должны находиться на высоте не менее 12 дюймов над землей.

Подключение к магистрали. Каждый гидрант должен быть подключен к магистраль с шестидюймовой трубой и, за исключением случаев, когда Инженер не согласен управляться независимой шестидюймовой задвижкой.

Дренаж. Гидранты должны быть установлены с дренажной ямой два футов в диаметре и два фута глубиной под каждым гидрантом. Яма должна быть закреплена компактно с крупным гравием или щебнем, смешанным с крупным песком под и вокруг чаши гидранта до уровня на шесть дюймов выше сливного отверстия.

Реакция или поддержка тяги. Поддержка реакции или толчка должны быть предусмотрены у чаши каждого гидранта и должны быть расположены таким образом, чтобы препятствовать дренажному отверстию гидранта или, альтернативно, как указано Инженером чаша гидранта должна быть привязана к магистральной трубе с помощью стержни.Размер и форма бетонной опоры или количество и размер стяжек должны быть такими, как показано на контрактных чертежах и утверждены инженер.

Гидранты, установленные на трубопроводах, подключенных к системе не полностью пригоден для пожаротушения, должен быть окрашен тремя полевыми слоями белой краской. Гидранты, подключенные к действующим противопожарным системам, должны быть окрашены двумя полевыми мундштуками красного, оранжевого или зеленого цвета в соответствии с американским Стандарт ассоциации водопроводных сооружений C 502-64, Приложение B.

Стандартные заглушки вставляются в раструбы всех тупиковых фитингов. Гладкие концы фитингов и гладкие концы труб должны быть закрыты колпачками. Бетон противодействие или упорная поддержка должны быть обеспечены на всех глухих концах трубы, которые закрыты или закупорены. Закрытые или заглушенные розетки к фитингам в размерах указанные на контрактных чертежах или по указанию Инженера должны быть привязаны к арматуре с помощью хомутов и стяжек. Количество и размер стержней должны быть такими, как указано, и должна быть обеспечена блокировка тяги.

Общие. Следующая процедура основана на предположении что испытания под давлением и испытания на герметичность будут проводиться одновременно; тем не мение, При желании могут быть проведены отдельные испытания. Если проводятся отдельные испытания, давление сначала должно быть проведено испытание, продолжительность испытания под давлением может быть сокращена до одного часа, а испытательное давление для испытания на герметичность может быть уменьшено до максимальное рабочее давление, которое будет происходить на участке линии, проверено.Продолжительность испытания на герметичность должна составлять два часа, если не указано иное. под руководством инженера.

Приготовление. После того, как трубопровод будет проложен, он должен медленно заполнять водой минимум на 24 часа, а затем подвергать испытание под гидростатическим давлением. Если не указано иное, испытательное давление должен быть на 50% больше, чем градиент рабочего давления на самой низкой отметке системы. Когда, по мнению Инженера, местные условия требуют засыпать траншеи сразу после укладки трубы, испытание под давлением может проводиться после завершения засыпки, но до укладка постоянного мощения.Если не указано иное, суставы должны быть выставлены во время испытания. Испытание проводится только после между швами произведена засыпка на глубину не менее одного фута по всем испытываемым трубам и на всю ширину траншеи. Кроме того, эти испытания должны проводиться только через три дня после последнего удара бетона или реакционная основа была отлита из высокопрочного цемента или, по крайней мере, через семь дней после того, как была залита последняя бетонная опора для опоры или реакции со стандартным цементом.Однако инженер может уменьшить необходимое отверждение. время для противодействия осевой нагрузке или реакции бетона в определенных местах в зависимости от при определении с помощью испытаний на упругий отскок, что бетон достиг прочность не менее 2000 фунтов на квадратный дюйм.

Процедура.

Каждая секция трубопровода должна медленно заполняться воды, и указанное испытательное давление должно быть приложено с помощью насоса подсоединен к трубопроводу удовлетворительным для инженера образом. Насос, трубное соединение и все необходимое оборудование, включая датчики, должны быть предоставлены от разработчика. Разработчик должен предоставить данные калибровки по всем приборам. использованный, сертифицированный независимым поставщиком или лабораторией, удовлетворительный для инженер.

Во время заполнения трубы и перед применением установленного испытательного давления, весь воздух должен быть удален из трубопровода. с помощью кранов в точках наивысшей отметки. После завершения теста краны должны быть плотно закрыты, если не указано иное. Вовремя испытание, все открытые трубы, фитинги, клапаны, гидранты и асбестоцементные муфты должны быть внимательно изучены.Любое соединение, в котором накопленная утечка превышает указанная ниже ставка не принимается. Все треснутые или дефектные элементы должны быть удалены и заменены. При необходимости испытание повторяют до тех пор, пока результаты удовлетворительны для инженера.

Общая утечка. Монтаж труб не допускается до тех пор или пока утечка на тестируемом участке линии не станет меньше, чем скорость утечки, указанная округом Вестчестер, штат Нью-Йорк, для механических и вставные соединения (50 галлонов в день на милю трубы на дюйм номинального диаметр). Если испытательная утечка в любом сечении превышает допустимую, Разработчик должен найти и отремонтировать дефектные соединения до тех пор, пока не возникнет утечка. находится в пределах разрешенной нормы.

Материалы. Засыпка участков поднутрений должна производиться щебень или гравий следующей градации: 100% прохождение два с половиной дюйма сито, и 90% остается на сите размером 1/4 дюйма. Подрезанная засыпка должна размещаться на глубине по указанию Инженера.Засыпка от шести дюймов ниже дна за пределами трубы до 12 дюймов выше верха должны проходить требования к пункту 2 EF-B Департамента транспорта штата Нью-Йорк.

Засыпка перед испытаниями. Материал обратной засыпки должен быть одобрены Инженером и должны быть разморожены и свободны от камней, комков глина, большие камни, валуны или другие неподходящие вещества. Засыпка должна равномерно укладывать в траншею с обеих сторон трубопровода для на всю ширину траншеи до горизонтального диаметра трубопровода. Этот материал обратной засыпки после уплотнения утрамбовывается слоями толщиной четыре дюйма и должен быть достаточно влажным, чтобы обеспечить полное уплотнение под и на с каждой стороны трубы.

Процедура обратной засыпки после испытаний. По завершении давления и испытания на герметичность, открытые муфты должны быть покрыты утвержденной засыпкой, укладывается вручную и уплотняется на глубину 12 дюймов над верхом трубы и муфты. Остаток засыпки может быть размещен на машине, но должен содержать не допускать камней больше шести дюймов в их наибольшем измерении.Засыпная смесь не должно содержать более 25% камней независимо от расположения траншеи. Пункт 2 Материал класса EF-B должен быть уплотнен до плотности 95%. Траншеи под проезжей частью, обочины или желоба должны быть уплотнены до плотности 95%. Траншеи на полосе отчуждения дороги или проезжей части, которые не находятся под дорожное покрытие следует засыпать до плотности уплотнения 90%. Плотность должна определяться методом Американской ассоциации государственных служащих автомобильных дорог. Т 99 для уплотнения и плотности почв.Траншеи за пределами полосы отвода должна быть засыпана до плотности 90% на глубину 12 дюймов. поверх трубы за пределами трубы.

Индикаторы трубопроводов. Для обозначения наличия трубы и сводят к минимуму вероятность случайной поломки при любой будущей конструкции операций, разработчик должен разместить индикатор, показывающий наличие трубопровод. Он должен состоять из двух полос неадгезионного пластика синего цвета. лента (сюрвейерская пластиковая маркировка). Ленты укладываются в траншею. засыпка на расстоянии примерно 12 дюймов по центру трубы на высоте примерно на 18 дюймов выше верхнего края трубы.

Перед вводом трубопровода в эксплуатацию и перед сертификацией завершение инженером, потребуется, чтобы все новые системы водоснабжения, расширения существующих систем, клапанные секции расширений, замены в существующей системе и любой незащищенной части существующей системы дезинфицировать в соответствии со стандартом C 601 Американской ассоциации водоснабжения, дезинфекция водопровода, и к удовлетворению требований инженера. Сегменты системы которые можно изолировать, можно дезинфицировать и, если в противном случае удовлетворительно завершено, будет сертифицировано.

Вышеуказанное свидетельство не освобождает разработчика от ответственность за защиту и обслуживание системы водоснабжения, описанной выше, до тех пор, пока такое время, когда городской совет Somers по рекомендации Планирования Подключитесь, примите и получите систему полностью или частично.

Отчет о ходе работы по JSTOR

Асбестоцементная труба зарекомендовала себя стойкой к воздействию агрессивных вод, вызывающих коррозию металлических материалов труб.Результаты этого исследования показывают, что асбестоцементные трубы ведут себя так же, как и другие трубопроводные материалы, за исключением ПВХ, которые обычно используются для распределения питьевой воды.

Журнал AWWA публикует статьи о проблемах водного хозяйства, которые охватывают все виды деятельности и интересы AWWA. Он сообщает об инновациях, тенденциях, противоречиях и проблемах. Журнал AWWA также фокусируется на смежных темах, таких как планирование общественных работ, управление инфраструктурой, здоровье человека, защита окружающей среды, финансы и право.Журнал продолжает свою долгую историю публикации подробных и новаторских статей о защите надежности и отказоустойчивости наших водных систем, здоровья нашей окружающей среды и безопасности нашей воды.

Wiley — глобальный поставщик контента и решений для рабочих процессов с поддержкой контента в областях научных, технических, медицинских и научных исследований; профессиональное развитие; и образование. Наши основные предприятия выпускают научные, технические, медицинские и научные журналы, справочники, книги, услуги баз данных и рекламу; профессиональные книги, продукты по подписке, услуги по сертификации и обучению и онлайн-приложения; образовательный контент и услуги, включая интегрированные онлайн-ресурсы для преподавания и обучения для студентов и аспирантов, а также для учащихся на протяжении всей жизни. Основанная в 1807 году компания John Wiley & Sons, Inc. уже более 200 лет является ценным источником информации и понимания, помогая людям во всем мире удовлетворять свои потребности и воплощать в жизнь их чаяния. Wiley опубликовал работы более 450 лауреатов Нобелевской премии во всех категориях: литература, экономика, физиология и медицина, физика, химия и мир. Wiley поддерживает партнерские отношения со многими ведущими мировыми обществами и ежегодно издает более 1500 рецензируемых журналов и более 1500 новых книг в печатном виде и в Интернете, а также базы данных, основные справочные материалы и лабораторные протоколы по предметам STMS.Благодаря растущему предложению открытого доступа, Wiley стремится к максимально широкому распространению и доступу к публикуемому нами контенту и поддерживает все устойчивые модели доступа. Наша онлайн-платформа Wiley Online Library (wileyonlinelibrary.com) является одной из самых обширных в мире междисциплинарных коллекций онлайн-ресурсов, охватывающих жизнь, здоровье, социальные и физические науки и гуманитарные науки.

Асбест в воде и асбестоцементные водопроводные трубы — Фонд безопасной питьевой воды

Когда стало известно, что асбестовые трубы представляют собой проблему?

Проблема содержания асбеста в воде впервые возникла в начале 1970-х годов, когда Агентство по охране окружающей среды возбудило судебный иск против компании Reserve Mining.Это знаменательное судебное дело сосредоточило внимание Северной Америки и всего мира на проблеме асбеста в воде. На протяжении десятилетий горнодобывающий гигант сбрасывал хвосты железной руды в озеро Верхнее. В ходе расследования дела о заповеднике было обнаружено, что в литре воды в соседнем Дулут, штат Миннесота, содержалось до 644 миллионов волокон амфибола. По окончании испытания Заповеднику было приказано прекратить сбрасывать отходы в озеро Верхнее.

Один из основных вопросов, на который нужно было ответить, заключался в том, накапливаются ли минеральные волокна в питьевой воде в организме, как это делают вдыхаемые волокна? ДокторФилип М. Кук из EPA предоставил первую документацию о том, что минеральные волокна действительно проходят через стенку желудочно-кишечного тракта. Во время испытания эксперты подтвердили, что употребление асбеста было вероятным объяснением увеличения числа раковых заболеваний. Доктор Ирвинг Селикофф показал, что, по его мнению, употребление асбеста вызывает рак. «Во-вторых, хотя я вчера заявил, что существует ряд путей, в том числе гемотогенных, посредством которых волокна могут влиять на желудочно-кишечный тракт, на мой взгляд, лучшим объяснением является прием внутрь, чтобы объяснить увеличение в два-три раза частоты смерти от рака желудочно-кишечного тракта. среди рабочих, подвергшихся профессиональному облучению.Таким образом, в этом смысле, хотя нет абсолютных доказательств, мы обычно хотели бы; на мой взгляд, есть вполне разумная вероятность заявить, что это так ». Рассуждения Селикова были просты; вдыхаемый асбест также принимался внутрь. В предыдущие десятилетия доктор Селикофф сыграл важную роль в выявлении опасности вдыхания асбеста.

По завершении судебного разбирательства по Резерву общепризнанным фактом было то, что этот вопрос требует дополнительного изучения. Агентство по охране окружающей среды начало серию исследований содержания асбеста в воде, потенциальной опасности попадания асбеста внутрь и той роли, которую водопроводная сеть из асбестоцемента может играть в загрязнении.

Было проведено дополнительное исследование, и все больше организаций опубликовали отчеты и призвали запретить использование труб переменного тока в системах водоснабжения.

В феврале 1973 года Центр науки в общественных интересах призвал к «запрещению использования труб переменного тока в системах водоснабжения. . » В письменном сообщении группа сообщила EPA, что, по ее мнению, «загрязнение питьевой воды в трубопроводах переменного тока в результате эрозии и технического обслуживания может представлять серьезную опасность для населения». В нем указывается на свидетельство доктора Селикоффа по делу о резерве о том, что «есть все основания полагать, что употребление в пищу основных разновидностей асбеста приводит к повышенному риску рака желудочно-кишечного тракта.

В 1976 году Американская академия педиатрии опубликовала канцерогенов в питьевой воде . Он указал на два исследования, проведенных по этому вопросу. «В обоих отчетах указывалось, что в экспериментах на животных проглоченные волокна не вызывали рак, но, похоже, нет сомнений в том, что после профессионального воздействия возрастает частота рака желудочно-кишечного тракта у человека — предположительно из-за проглоченного асбеста».

Одно из первых исследований, проведенных за пределами США, было проведено Министерством здравоохранения и социального обеспечения Канады.Размещенный на текущем веб-сайте Министерства здравоохранения Канады в соответствии с Руководством по качеству питьевой воды в Канаде: Руководящий технический документ — Асбест , он гласит: «Хризолит был преобладающим типом асбеста, выявленным при обследовании источников питьевой воды, проведенном в 71 месте по всей Канаде в 1977 году. . » Далее на веб-странице говорится: «Основываясь на результатах этого опроса, охватившего водоснабжение около 55% населения Канады, было подсчитано, что 5% населения получают воду с концентрацией хризотила выше 10 миллионов волокон. / L и что 0.6% получают воду, содержащую более 100 миллионов волокон / л ». (Текущий допустимый предел в Соединенных Штатах — 7 MFL).

В отчете « Воздействие асбеста из питьевой воды в США » за 1979 год Агентство по охране окружающей среды изучило концентрацию асбеста в 365 городах 43 штатов. «Из 365 городов 165, или 45,3%, имели значительные концентрации асбеста в питьевой воде».

В 1980 году EPA провело подробное исследование под названием Критерии качества окружающей воды для асбеста .Отчасти это читается; «Асбест — известный канцероген при вдыхании. Продемонстрированная способность асбеста вызывать злокачественные опухоли в различных тканях животных, прохождение проглоченных волокон через слизистую оболочку желудочно-кишечного тракта человека, а также обширные эпидемиологические данные человека в отношении избыточного перитонеального, желудочно-кишечного и другого внелегочного рака в результате воздействия асбеста предполагают, что асбест при попадании внутрь может быть канцерогеном для человека ».

В 1983 году д-р Джозеф Котруво, бывший директор отдела стандартов питьевой воды Агентства по охране окружающей среды США (EPA), написал комментарий: Асбест в питьевой воде: отчет о состоянии .В документе Котруво обсудил варианты, стоящие перед EPA в отношении регулирования асбеста. Он сказал, что одним из вариантов, стоящих перед агентством, было «установить числовой предел, называемый максимальным уровнем загрязнения (MCL), выраженный в количестве волокон».

В 1987 году Министерство здравоохранения и социальных служб США выпустило исследование под названием «Отчет о рисках рака, связанных с употреблением асбеста» . В отчете сделан вывод: «В настоящее время нет достаточных прямых доказательств для достоверной количественной оценки риска рака от употребления асбеста.Однако несколькими абзацами позже в нем также было написано: «Тем не менее, это не следует понимать как означающее, что потенциальная опасность, связанная с проглатыванием асбеста, является неважной проблемой, которая не требует дальнейших исследований. Даже если рост заболеваемости раком составляет менее 10% от фонового показателя и не может быть продемонстрирован доступными исследовательскими инструментами, употребление воды, пищи или лекарств, содержащих асбест, миллионами людей в течение их жизни может привести к значительному количеству людей. рака.Далее в отчете говорится, что несколько членов рабочей группы считали «разумной политикой общественного здравоохранения рекомендовать устранение возможных источников попадания асбеста внутрь, когда и насколько это возможно». Несколькими предложениями позже в отчете подчеркивается «отказ от асбестоцементных труб в системах водоснабжения».

В 1974 году Конгресс США принял Закон о безопасной питьевой воде. Обязательные к исполнению правила для асбеста вступили в силу в 1992 году, при этом максимальный уровень загрязнения (MCL) был установлен на уровне 7 миллионов волокон на литр (MFL).В материалах, легко доступных в архиве EPA, говорится, что помимо этого уровня могут потребоваться шаги, «такие как обеспечение альтернативных источников питьевой воды, для предотвращения серьезных рисков для здоровья населения». В информации EPA говорится, что употребление асбеста может «вызвать заболевание легких; рак.» EPA поддерживает уровень 7 MFL, установленный для «защиты от рака». Другая страница веб-сайта EPA предостерегает: «Некоторые люди, которые пьют воду, содержащую асбест, значительно превышающую максимальный уровень загрязнения (MCL) в течение многих лет, могут иметь повышенный риск развития доброкачественных кишечных полипов.”

Национальный исследовательский совет Канады (NRC), филиал федерального правительства, провел многочисленные исследования водопроводных труб из асбестоцемента. Во всех исследованиях NRC асбестовые волокна в воде называются «проблемой для здоровья». Один отчет NRC идет еще дальше; «Сильно изношенные трубы переменного тока также выделяют асбестовое волокно в питьевую воду и могут представлять опасность опухолей желудочно-кишечного тракта и других органов у потребителей». В исследовании 2010 года говорится: «Эти трубы переменного тока были проложены до того, как были выявлены и оценены потенциальные воздействия на окружающую среду, общество и здоровье. В последние годы проблемы с переменным током постепенно стали значительными, включая увеличение количества разрывов и отказов труб ». Еще один отчет NRC за 2010 год указывает на потенциальную опасность использования душевых и увлажнителей в домах, где асбест может быть в воде.

В четвертом издании Руководства по качеству питьевой воды Всемирной организации здравоохранения (ВОЗ), 2017 г., говорится: «Асбест — известный канцероген для человека при вдыхании. Хотя это было хорошо изучено, существует мало убедительных доказательств канцерогенности проглоченного асбеста.

Министерство здравоохранения Канады использует тот же язык, но добавило слово «последовательный» перед словом «убедительный», сделав вывод, что «Следовательно, нет необходимости устанавливать максимально допустимую концентрацию (ПДК) асбеста в питьевой воде. воды.»

В Канаде есть десятки муниципалитетов, которые до сих пор используют асбестоцементные водопроводные трубы, обслуживают дома, предприятия и школы.

Регина, Саскачеван, имеет 600 километров асбестоцементных водопроводных труб. «В последние годы эти трубы все чаще и чаще выходят из строя, и на их долю приходится почти все разрывы водопроводных магистралей в городе», — говорится в отчете NRC по этому поводу.Далее в отчете асбестовые волокна в воде называются «проблемой для здоровья».

Опасность для здоровья? — Фонд Елены Сузман

Введение

Асбест — это общий термин, охватывающий ряд встречающихся в природе волокнистых силикатных минералов. Он состоит из шести уникальных минералов — хризотила, амозита, крокидолита, антофиллита, тремолита и актинолита — принадлежащих к семействам серпентинов и амфиболов [1]. Хризотил (белый асбест) — это основной вид асбеста, который используется при производстве изделий из асбеста.

Асбест известен людям уже более 4500 лет. Его коммерциализация началась в середине 19 ^-го века. Из-за его замечательной прочности, огнестойкости, обилия и недорогой природы он был провозглашен чудо-продуктом [2]. Последовала эксплуатация и применение в огромных количествах. Применения асбеста включают крыши, потолки, стены и полы в жилых и деловых помещениях, а также трубы из асбестоцемента ( AC ) и автомобильные тормозные накладки, прокладки и уплотнения котлов, а также изоляцию для труб и дымоходов для отопительных приборов.

Однако в 1930-х годах начали понимать опасность асбеста, и пыль от него оказалась ведущей проблемой профессионального здоровья 20 и 21 веков. Исследования показали, что асбест является значительным профессиональным канцерогеном. Эпидемиологическая статистика показывает, что во всем мире около 90 000 человек ежегодно умирают от болезней, связанных с асбестом [3]. В Южной Африке, по данным Министерства окружающей среды, ежегодно регистрируется около 200 случаев мезотелиомы [4].

В результате Всемирная организация здравоохранения ( ВОЗ ), Международная организация труда и Программа Организации Объединенных Наций по окружающей среде призвали страны ликвидировать связанные с асбестом болезни, прекратив использование асбестовых продуктов.

Многие страны приняли национальные запреты на использование асбеста, но другие продолжают использовать асбест [5]. Южная Африка запретила использование асбеста в марте 2008 года. С тех пор импорт, экспорт, эксплуатация, а также использование и производство асбеста были запрещены.Но наследие асбеста продолжает жить. Это потому, что он остается в зданиях как огнестойкий материал. Он часто встречается в изоляции, напольной плитке, стыках и других компонентах домов и других зданий [6], угрожая жизни.

труб переменного тока в системах водоснабжения. В этом обзоре исследуется, представляет ли продолжающееся использование труб переменного тока в системах ретикуляции воды какие-либо известные риски для здоровья человека.

Асбестоцементные трубы

Асбест впервые был использован в водопроводе в 1931 году. Волокна минерала были смешаны с бетонной жидкостью, чтобы сделать трубку, которая имела прочную конструкцию. Этот материал получил название асбестоцемент. К началу 1950-х годов эти бетонные трубы широко использовались в сетях распределения питьевой воды в городах во многих частях мира.

Трубы переменного тока содержат асбестовое волокно, цемент и другие материалы в различных пропорциях. К ним относятся кварц, содержащий в основном оксид кремния и свободную известь.Большинство труб переменного тока содержат от 15 до 20% волокон асбеста [7].

Проект замены асбестоцементных труб в Южной Африке

Большинство трубопроводов в водораспределительных сетях Южной Африки были проложены в начале 1950-х и 1960-х годах. Эти трубопроводы в основном сделаны из цемента, асбеста или стали. Как отмечает Южноафриканская ассоциация развития нержавеющей стали ( SASSDA ), точный состав водопроводов в стране неизвестен. Имеющиеся данные свидетельствуют о том, что чугунные трубы использовались в 1870-1930 годах; чугун, футерованный цементом 1930-70 гг .; асбестоцемент 1950-70 гг . ; трубы из высокопрочного чугуна с 1960 г. и поливинилхлорид с 1970 г.[8]

AC по-прежнему используются в распределении питьевой воды во многих муниципалитетах Южной Африки. Что еще более беспокоит, так это то, что большинство используемых напорных трубопроводов переменного тока исчерпали свой проектный срок службы. Это побудило Южноафриканскую ассоциацию производителей пластиковых труб ( SAPPAMA ) в 2013 году сделать серьезное предупреждение, указав, что, поскольку трубы были установлены более пятидесяти лет назад, они были корродированы [9]. В результате часто случались разрывы труб. Основное наблюдаемое влияние на оказание услуг и увеличение затрат на техническое обслуживание, а также потери воды.Но это связано с дополнительным риском: повышением концентрации асбестовых волокон в питьевой воде.

AC являются одними из ведущих источников асбестовых волокон в питьевой воде. Агрессивное давление воды, длина труб и возраст являются основными факторами, способствующими отшелушиванию и последующему попаданию волокон асбеста в питьевую воду. Кроме того, сообщалось о повышенном содержании волокон асбеста в питьевой воде во время установки и ремонта.

Этот риск побудил многие органы водоснабжения внедрить проекты по замене труб переменного тока.К ним относятся проекты замены в Тшване, Полокване, Этеквини, Найсне и Леседи. Тем не менее, в некоторых трубопроводах переменного тока все еще используются без каких-либо установленных сроков замены (, например, Prince Albert, в Западном мысе) [10].

Источники асбеста в питьевой воде

В цепочку водоснабжения асбест может вводиться в два этапа:

1. Предварительная обработка : Асбест может попадать в воду в результате растворения асбестосодержащих минералов и руд (геологическая эрозия), а также в результате промышленных стоков и загрязнения атмосферы.Однако было показано, что процессы фильтрации воды при правильной эксплуатации существенно снижают концентрацию асбестовых волокон в питьевой воде. [11] Например, фильтрация через диатомовую землю может удалить как амфиболовые, так и хризотиловые волокна, при этом продемонстрированное удаление достигает 99,99%. [12]
2. Последующая обработка : использование труб переменного тока связано с выбросом асбестовых волокон в питьевую воду на этапе последующей обработки воды. Это серьезная проблема, потому что волокна, высвободившиеся после обработки, вообще не удаляются.Таким образом, они попадают в точки распространения. Количество асбеста, вводимого в систему распределения, зависит от различных факторов.
   1. Возраст: Ожидаемый срок службы переменного тока оценивается примерно в 50 лет. Хотя Институт хризотила оценивает срок службы труб переменного тока в 70 лет, фактический срок службы зависит от состояния труб и рабочей среды [13]. Ожидаемый срок службы большинства труб переменного тока зависит от многих факторов, таких как методы строительства, качество изготовления труб, коррозионная активность почвы и химический состав воды.[14]
   2. Агрессивность водоснабжения : Большой расход воды в распределительной системе может привести к эрозии стенок труб переменного тока. Это приводит к увеличению количества волокон асбеста в воде. Высокий поток, вызванный промывкой или пожаротушением, может вызвать образование отложений в сети переменного тока. Если это происходит обычно в зонах с низким расходом, количество волокон может возрасти в 10 или даже 100 раз до типичных значений (Logsdon, 1983).
   3. Порядок эксплуатации и технического обслуживания распределительной системы : Если трубы не промываются под давлением, бурение и врезка труб переменного тока могут привести к попаданию асбеста, содержащему мусор, в распределительные системы.

Легочные и нелегочные риски воздействия асбеста

Неблагоприятные воздействия асбеста на легкие хорошо задокументированы. Это происходит, главным образом, в результате вдыхания волокон асбеста, находящихся в воздухе на рабочем месте (профессиональное воздействие). Например, было хорошо установлено, что после длительного латентного периода (около 30 лет) [15] вдыхание значительных количеств переносимого по воздуху асбеста приводит к (i) асбестозу (рубцеванию легочной ткани), (ii) мезотелиоме (злокачественным опухолям, раковые образования, развивающиеся вокруг легких), (iii) плевральные бляшки (утолщение оболочек вокруг легких) и (iv) другие формы рака легких.

Согласно Буланже и др. . [16] болезни, связанные с асбестом, проявляются тремя различными эпидемиологическими волнами. Во-первых, среди майнеров; во-вторых, среди рабочих, занятых в производстве асбеста; и, в-третьих, вторичные жильцы зданий, пропитанных асбестом.

Можно было бы добавить четвертую «волну». Это воздействие нелегочными путями, в том числе через рот. Однако остается спорным вопрос о том, может ли нелегочное воздействие асбестовых волокон привести к неблагоприятным последствиям для здоровья.Некоторые исследования предполагают, что доказательства связи нелегочного воздействия асбестовых волокон, хотя и наводящие на размышления, не являются окончательными (Kim et al ., 2013).

Однако ВОЗ неоднократно (, например, в 1996, 2003, 2012 и 2014 годах) [17] оспаривала, что попадание асбеста в организм с питьевой водой создает потенциальные риски для здоровья. Это привело к тому, что ВОЗ исключила асбест из списка приоритетных загрязнителей, переносимых водой. Он не предлагает критериев качества питьевой воды для асбеста. Тем не менее, асбест остается в списке наблюдения ВОЗ, и он не рекомендует использовать асбестосодержащие трубы.

Но исследования оспаривают позицию ВОЗ в отношении опасности асбеста в питьевой воде. Клаула и Хенаро [18], например, заявляют, что опасность для здоровья может также проявляться после приема внутрь, включая употребление воды, загрязненной асбестовыми волокнами, в течение длительного периода времени (Andersen et al. 1993; Germani et al .1999; Kjaerheim et al. al. 2005; Bunderson-Schelvan, 2011; Boulanger et al .2015).

Исследования связали воздействие асбеста при приеме внутрь с неблагоприятными последствиями для здоровья.К ним относятся рак желудочно-кишечного тракта, в том числе рак желудка [19] ^{; [20]} , колоректальные и генитальные злокачественные опухоли [21] и рак пищевода [22].

Хотя остается некоторая неопределенность в отношении того, опасно ли потребление асбестовых волокон для здоровья человека, предупредительный подход не требует определенности для принятия полезных действий. Принцип предосторожности ( PP ) влечет за собой стратегию подхода к вопросам потенциального вреда, когда обширные научные знания по данному вопросу отсутствуют или существуют научные неопределенности.[23] ^{; [24]} В соответствии с ПЗ рекомендуется, чтобы, когда деятельность создает угрозу причинения вреда здоровью человека или окружающей среде, должны приниматься меры предосторожности, даже если некоторые причинно-следственные связи не полностью установлены. научно. [25] Исходя из этого предлагается, чтобы муниципалитеты, которые все еще используют трубы переменного тока в системах распределения питьевой воды, должны в обязательном порядке заменить их в качестве меры предосторожности.

Выводы и рекомендации

Асбест остается главной проблемой в области гигиены труда.Это хорошо известный легочный канцероген, который в основном распространяется через вдыхание волокон. Тем не менее, эпидемиологические исследования связывают воздействие асбеста нелегочными путями (, т. е. попадание внутрь). Пока не удалось достичь консенсуса относительно того, может ли наблюдаемый нелегочный рак быть связан исключительно с приемом асбестового волокна. Имеющиеся на сегодняшний день эпидемиологические данные наводят на размышления, но не являются окончательными. Тем не менее, нелегочное употребление волокон асбеста противопоказано.

Пока продолжаются эти дискуссии и научные исследования, миллионы южноафриканцев сталкиваются с непрофессиональными источниками волокон асбеста.Через питьевую воду, подаваемую по устаревшим и изношенным асбестоцементным трубам.

Текущее состояние доказательств указывает на то, что муниципалитеты, все еще использующие трубы переменного тока, должны в срочном порядке их заменить. Это говорит о том, что срочно желательно провести национальный аудит содержания асбеста в питьевой воде. Это связано с тем, что точный состав водопроводов в стране неизвестен, а содержание асбеста в питьевой воде в Южной Африке обычно не контролируется. В ходе аудита следует:

1. Перечислите все муниципалитеты, которые все еще используют трубы переменного тока в сетях водоснабжения, указав, когда были установлены трубы, а также предполагаемые сроки замены.
2. Проведение комплексного отбора проб и лабораторных анализов питьевой воды, подаваемой через трубопроводы переменного тока. Они должны быть нацелены на последствия разрыва трубы, ремонта и врезки.

Нхланхла Мниси
Исследователь
[email protected]

[1] URL: https://www.asbestos.com/asbestos/types/

[2] Iliopoulou и др. . (2017), URL: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC5584723/pdf/EDU-0100-2017.pdf

[3] URL: https: // www.asbestos.com/asbestos/statistics-facts/

[4] Департамент по вопросам окружающей среды, URL: https://www.environment.gov.za/sites/default/files/docs/asbestos_pamphlet.pdf

[5] ВОЗ (2014 г.), URL: https://www.who.int/bulletin/volumes/92/11/13-132118/en/

[6] Собственник (2016). URL: https://www.property24.com/articles/homeowners-beware-the-dangers-of-asbestos/23595

[7] Ghirmay (2016), URL: http://scholarworks.uark.edu/cgi/viewcontent.cgi?article=3283&context=etd

[8] SASSDA, URL: https: // sassda.co.za/wp-content/uploads/2016/11/1-March_To-Build_Water-Woes-p.15.pdf

[9] SAPPAMA (2013 г.), URL: http://m.engineeringnews.co.za/article/sas-water-infrastructure-under-scrutiny-2013-05-31

[10] Voster (апрель 2019 г.). Сеть асбестовых сеток не представляет угрозы для здоровья. Информационный бюллетень Prince Albert Friend.

[11] Logsdon (1983), URL: https://www.ncbi.nlm.nih.gov/pubmed/6559130

[12] EPA (1979), URL: https://nepis.epa.gov/Exe/ZyNET.exe/9100STO6.TXT? ZyActionD = ZyDocument & Client = EPA & Index = 1976 + Thru + 1980 & Docs = & Query = & Time = & EndTime = & SearchMethod = 1 & TocRestrict = n & Toc = & TocEntry = & QField = & QFieldYear = & QFieldMonthery = & 0 Docs% = & QField Docs% = & QField% 5CIndex% 20Data% 5C76thru80% 5CTxt% 5C00000019% 5C9100STO6. txt & User = аНОНИМНЫЙ & Password = анонимным & SortMethod = ч% 7C- & MaximumDocuments = 1 & FuzzyDegree = 0 & ImageQuality = r75g8 / r75g8 / x150y150g16 / i425 & Дисплей = hpfr & DefSeekPage = х & SearchBack = ZyActionL & Назад = ZyActionS и BackDesc = Результаты% 20page и MaximumPages = 1 & ZyEntry = 1 & SeekPage = x & ZyPURL

[13] URL: https: // www.exponent.com/services/practices/engineering/buildings—structures/capabilities/asbestoscement-transite-pipe-in-water-distributi__/?serviceId=962f01e0-65f2-41ec-b20e-940340a4abkn50&loadAllByPageSize3ладжнеджа&PageSize3ventagenagenage=true 0

[14] Пригородный район Сакраменто (2011 г.), URL: http://www.sswd.org/home/showdocument?id=1002

[15] ąwiątkowska et al (2016), URL: https://www.who.int/bulletin/volumes/94/8/15-159426.pdf

[16] Boulanger et al (2014), URL: https://ehjournal.biomedcentral.com/articles/10.1186/1476-069X-13-59

[17] Financial Times (2019), URL: https://www. ft.com/content/98e80238-4feb-11e9-b401-8d9ef1626294

[18] Клаула и Хенаро (2016), URL: https://www.ncbi.nlm.nih.gov/pubmed/27919155

[19] Kjaerheim et al (2005), URL: https://www.ncbi.nlm.nih.gov/pubmed/15986115

[20] Андерсен и др. (1993), URL: https: // www.ncbi.nlm.nih.gov/pubmed/8237983

[21] Germani et al (1999), URL: https://www.ncbi.nlm.nih.gov/pubmed/10361597

[22] Канг и др. (1997), URL: https://www.ncbi.nlm.nih.gov/pubmed/9131226

[23] Morodi (2016), URL: https://scholar.sun.ac.za ›bitstream› handle ›morodi_precautionary_2016

[24] Рид и О’Риордан (2017), URL: http://dx.doi.org/10.1080/00139157.2017.1350005

[25] Организация Объединенных Наций (2011 г.), URL: https: // устойчивое развитие.un.org/content/documents/1127rioprinciples.pdf
