Сборный ленточный фундамент из ФБС

30 марта 2016

Один из самых важных этапов в строительстве дома – это подготовка надёжного фундамента. В малоэтажном домостроении используют фундаменты разных типов. Каждый из них имеет свои преимущества и ограничения. Сегодня подробнее остановимся на ленточном сборном фундаменте.

В отличие от заливного, сборный фундамент устраивают из уже готовых железобетонных фундаментных блоков (ФБС). Это сплошная конструкция из стальной арматуры, залитой бетонным раствором. ФБС отличаются несколько меньшей прочностью, чем заливные конструкции, и требуют привлечения подъемного крана для укладки. Но также имеют и свои преимущества перед монолитом.

Достоинства устройства фундамента из ФБС.

• Укладка ФБС вместе с материалами и работой обходится несколько дешевле, чем отливка монолитного ленточного фундамента;
• Блоки хорошо подходят для пучинистых грунтов: там, где заливной фундамент лопнет, сборный выдержит или всего лишь выгнется – швы конструкции обеспечивают подвижность фундаменту;
• После укладки ФБС строительные работы можно продолжать сразу, тогда как заливная лента требует времени на отвердевание и набор прочности;
• Фундаментные ЖБИ-блоки годятся для устройства цокольного этажа;
• Укладку фундамента из ФБС можно проводить в любую погоду, все работы займут не более 1-2 дней;
• В большинстве случаев, для малоэтажного строительства вполне достаточно прочности готовых фундаментных блоков.

Лучше всего ФБС подходят для укладки фундамента на песчаных почвах, в глинистой или рассыпчатой придется делать предварительно заливную монолитную подушку, чтобы блоки не просели в грунт. Иногда, при строительстве на слабых грунтах, имеет смысл укрепить сборный фундамент дополнительным заливным слоем с армопоясом по верхнему ряду блоков.

Выбирая ФБС, не следует ориентироваться на стоимость блоков – только на расчётную несущую нагрузку в соответствие с проектом. Кроме того, лучше всего выбирать блоки максимальной длины, чтобы получить меньше швов (и, соответственно, больше прочность), быстрее завершить укладку (а значит, и меньше потратиться на работу крановщика).

Как устроить сборный фундамент из ФБС?

Работа по устройству мелкозаглубленного сборного ленточного фундамента начинается с оценки грунта. На этом этапе принимается решение, нужна ли заливная монолитная подушка или достаточно будет только песка и щебня.

Затем необходимо тщательно разметить площадку, где планируется размещение фундамента под несущие стены. Чем ровнее будут линии, тем проще окажется процесс укладки блоков.

Теперь необходимо вырыть котлован (если нужно заливать подушку), укрепить его дно геотекстилем и создать основание под фундамент в соответствие с проектом. В случае устойчивых грунтов, достаточно будет вырыть траншеи.

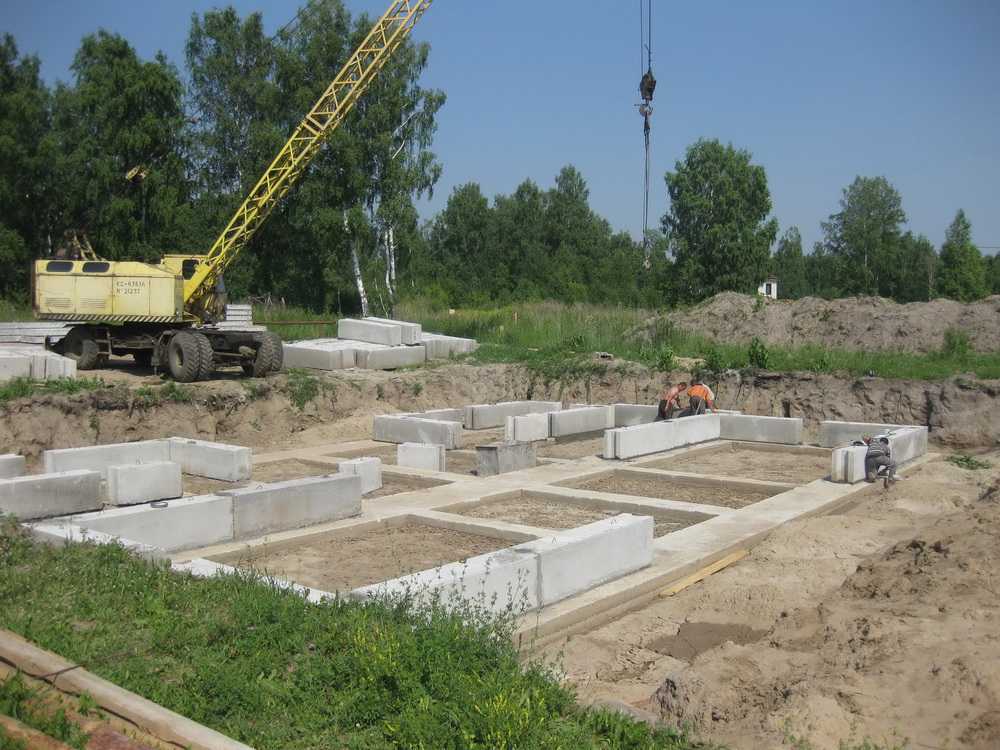

Укладка блоков начинается с углов будущего фундамента. При потребности в доборных элементах, лучше не обрабатывать целые блоки, а залить монолитные «заплатки». Отверстия в швах заполняют раствором.

По окончании укладки ФБС, фундамент необходимо покрыть гидроизоляцией. Чаще всего с этой целью используют битумную мастику.

фундаменты разных типов http://blokspb.ru/company/news/36407/

Фундамент из блоков ФБС, Фундамент из блоков ФБС пошагавая инструкция

Фундамент из блоков ФБС имеет несколько преимуществ, которых нет ни у одного типа фундаментов.ФБС (фундаментный блок стеновой) и ФБП (фундаментный блок пустотный) изготавливают из легкого, силикатного и тяжелого бетона, керамзитобетона. Блоки ФБС могут иметь армокаркас, или иметь только монтажные петли. Торцы блоков имеют технологические пазы, в которые закладывают цементный раствор при монтаже. Рассмотрим подробно устройство фундамента из блоков ФБС.

Важным моментом является то, что блоки выпускают унифицированных размеров, количество типоразмеров достаточно для формирования практически любой конструкции ленточного и столбчатого фундамента, а также их вариантов. Ширина блоков выбирается под толщину стен здания.

Плюсы и минусы фундамента из блоков ФБС

Применение фундамента из блоков ФБС имеет свои преимущества и недостатки. Для понимания объективной картины рассмотрим их подробно.

Плюсы фундамента на основе блоков ФБС

Преимущества выбора и устройства фундамента из блоков ФБС состоят в следующем:

• скорость возведения и простота устройства, не требующая специальных навыков
• можно вести работы независимо от температуры воздуха и погодных условий, и в дождь, и в снегопад
• структура готовой конструкции не абсолютно жесткая, а имеет некоторую гибкость и подвижность за счет стыков. Жесткий ленточный монолит под воздействием сил морозного пучения подвержен большим нагрузкам, чем гибкий блочный.

Минусы фундамента на основе блоков ФБС

Но и о недостатках забывать стоит, перечислим их:

• для монтажа необходима специальная грузоподъемная техника
• наличие стыков, ослабляющих конструкцию, требует серьезной гидроизоляции
• несмотря на высокую несущую способность неприменим на глинистых и пучинистых грунтах, а также на просадочных и недостаточно плотных

Рекомендации по монтажу фундамента из блоков ФБС

Выбирать фундамент из ФБС рекомендуется на участках с плотными песчаными, скальными основаниями, и грунтами, содержащими щебнистые и гравийно- галечниковые отложения без прослоек суглинков. Идеальными условиями являются низкий уровень грунтовых вод, не достигающий подошвы и основание, сложенное плотными песками средней и крупной зернистости. Такое основание будет являться естественным дренажом, не будет пучиться и проседать в зависимости от температур. Но подобные условия встречаются крайне редко, поэтому очень важна правильная подготовка основания.

Подготовка основания на плотных песчаных и гравелистых грунтах заключается в устройстве подушки высотой 150 мм из речного или карьерного песка с уплотнением послойно во влажном состоянии. На песках средней плотности требуется дополнительный нижний слой подушки из щебня толщиной 100- 150 мм. Верхний слой песка в обоих случаях смачивают водой и трамбуют до тех пор, пока след подошвы будет не виден.

При строительстве из блоков ФБС в условиях высоких грунтовых вод необходима дренирующая обратная засыпка из крупного помытого песка, не содержащего глины. Если имеется высокий УГВ и подстилающие грунты – суглинки и супеси, то эти грунты требуется заменить. Кроме того, при высоком УГВ требуется серьезная гидроизоляция – жидкой резиной или оклеечная.

Подготовка глинистого, склонного к пучению, основания более сложна и заключается в устройстве дополнительной монолитной армированной подушки. Подушка должна выступать за контур блочного фундамента на 100 — 200 мм на внешнюю и внутреннюю стороны. Толщина подушки (от 100 до 300 мм) и армирование принимается по расчету, в зависимости от прочности подстилающего грунта. Нижний ряд фундамента выкладывают из блоков ФЛ, имеющих форму трапеции с расширенным основанием. Такое устройство повышает сопротивление фундамента усилиям от подвижек грунтов.

Конструкция блочного фундамента, включающего нижние и верхние армирующие пояса толщиной 50-100 мм, которые могут начинать и завершать кладку, а также чередоваться через два ряда блоков, обеспечивает страховку и не допускает, чтобы блоки «ездили» вместе с неравномерными просадками и пучениями грунтов. Такое устройство входит в строительную практику и себя оправдывает.

Размеры, план и высоту необходимой выработки диктует проект, в зависимости от наличия подвального помещения. Если есть подвал, то необходим котлован и устройство бетонной стяжки для пола. Если подвал не нужен, тогда откапывают траншею. Кроме того, при расчете нужного размера выработки нужно учесть, что этот размер должен обеспечить, кроме монтажа блоков с корректировкой ломом, возможность устроить опалубку для армопоясов и все работы по устройству и уплотнению подушки основания.

Вынос осей фундамента проводится при помощи лазерного дальномера и теодолита. Опорные точки надежно отмечаются забивкой металлических штырей-маяков. Причалки – натянутая леска или шнур, соединяющие штыри попарно, образуют оси стен. Нельзя делить расстояние между маяками одной стены на отдельные отрезки, это приведет к накоплению статической ошибки, что в результате даст отклонение и кривую линию фундамента. Причалка нужна также, чтобы контролировать вертикальное положение блоков при монтаже, зазор между причалкой и блоком допускается не более 2 мм. Горизонт кладки проверяют строительным уровнем или при помощи лазерного нивелира, что будет более надежным.

Пошаговая инструкция устройства фундамента из блоков ФБС

Последовательность монтажа фундамента на основе блоков ФБС:

• первыми устанавливают блоки- маяки, определяющие углы и участки пересечений несущих стен
• между блоками-маяками кладут первый ряд блоков, заполняя вертикальные швы цементным раствором на толщину 20 мм. При необходимости используют доборные элементы, не забывая оставлять проектные отверстия под коммуникации. Края отверстий укрепляются, или вставляются гильзы, после прокладки труб зазоры заполняются бетоном.
• второй ряд блоков монтируют с перевязкой, по типу кладки из кирпича. Но с той разницей, что отступы от краев блоков первого ряда принимают не из соображений эстетики, и исходя из прочности грунтов основания. Если внизу пучинистая глина, то вертикальные швы перевязки делают посередине блока нижнего ряда. В случае, если основание прочное, отступ от края делают на 0,4 — 0,5 высоты монтируемого блока.

• после того, как смонтирован верхний ряд блоков, заливают армопояс. Армирование выполняется тремя рядами стержней или сеткой. Армопояс выравнивает верх фундамента под стены и повышает надежность конструкции.
• горизонтальные и вертикальные стыки между блоками заполняются раствором на всю глубину, пустошовки быть не должно. Расшивка междублочных швов производится и снаружи, и изнутри.
• небольшие участки можно перекрывать не только доборными блоками, но и кладкой из кирпичей или замоноличивать.

Если на участке имеется высокий уровень грунтовых вод, выше основания фундамента, то все стенки гидроизолируют оклеечной или обмазочной изоляцией, и как более надежный вариант – жидкой резиной.

Обратная засыпка траншей и котлованов с применением речного или карьерного песка производиться слоями, с уплотнением каждого слоя трамбовкой.
