Размеры по ГОСТу- Таблица +Видео монтажа

Фундаментные блоки строительные, или проще ФБС, в наше время самые распространенный вид железобетонных изделий. Готовые блоки проще и дешевле закладывать в фундамент дома, чем заливать сплошным бетоном и ждать пока он застынет. Блок ФБС используют для строительства цокольных стен и подвалов.

[contents]

Содержание:

• 1 Виды ФБС блоков для фундамента
  • 1.1 Маркировка фундаментных блоков
  • 1.2 Таблица размеров ФБС блоков
  • 1.3 Выбор фундаментных блоков для строительства

Задача  ФБС блоков выдерживать огромные нагрузки, удерживая на себе вес всего здания. Выбирая фундаментные блоки, следует учитывать их способности к пожаростойкости, водонепроницаемости и морозостойкости.

Согласно с ГОСТ 13579-78 фундаментные блоки подразделяются на три вида – ФБС, ФБВ и ФБП. Изготавливают их из силикатного, керамзитобетона или из тяжелого бетона.

ФБС – полнотелые изделия из бетона, самые прочные в сравнении с другими видами.

Блоки вида ФБВ наименее распространенные и их следует заранее заказывать у производителя. От блоков ФБС отличаются наличием продольного выреза предусмотренного под коммуникации.

Марка ФБП – пустотный фундаментный блок. У них одна стандартная длина 2,4 м, но по высоте и ширине могут отличаться. Облегченные блоки изготавливаются оставляя вертикально-замкнутые или горизонтальные пустоты.

Блоки ФБП не рекомендуют применять при влажном, вязком грунте.

По технологии блоки ФБС уплотняют с помощью вибрации, стандартные опоки должны обеспечивать одинаковые размеры всех изделий и гладкую поверхность. Если технология нарушена, невозможно будет ровно уложить все блоки, появятся щели, скосы, что значительно уменьшит качества фундамента к гидро- и теплоизоляции.

Кроме ГОСТовских, различают ещё несколько маркировок. Для справки, приведём краткий список конструкций элементов нулевого цикла:

• Ф – это железобетонная или бетонная конструкция для из утяжелённого бетона, предназначенная для колонн, как правило, стаканного типа;
• ФЛ – так же, железобетон из тяжёлого бетона, предназначается под устройство ленточного фундамента;
• БФ – железобетонный ленточный элемент из тяжёлого бетона, используется при возведении внутренних и наружных стен здания для промышленных и сельхоз нужд;
• ФР – железобетон из утяжелённого бетона для трёхшарнирных рам.

Попытаемся теперь разобраться, какой бетон чаще всего используется. Ленточные фундаменты – это, в первую очередь, строительные конструкции, которые работают преимущественно по сжатию (за исключением фундаментных подушек). Поэтому, необходимости применения высоких марок и классов бетона практически нет. Обратимся к ГОСТу 13579-78: максимальным классом прочности на сжатие будет В15 или же бетон с маркировкой М-200.

В большинстве случаев, для фундамента выбирается утяжелённый цементный бетон В7,5 для блоков видов ФБВ и ФБС. Для более слабых ФБП необходим куда более прочный материал типа В12,5.

Чтобы знать какой размер фундаментных блоков вам необходим для строительства, необходимо заранее начертить схему, чертеж, где будут подробно указаны расположения всех блоков.

Маркировка фундаментных блоков

Рассмотрим маркировку фундаментных блоков. Последующие цифры после первых букв означают длину, ширину и высоту блока. Учитывайте, что параметры обычно завышены на 20 мм.

Например, ФБС -24-3-6, длина – 2380мм, ширина – 300мм, высота – 580 (20 мм).

В зависимости от марки бетона вес блока может меняться.

Блоки из тяжелого бетона с армированием, называются фундаментными подушками, сокращенно ФЛ. Их используют при постройке ленточных фундаментов, для жилых высотных зданий. В связи с большой нагрузкой, выдерживаемой блоками ФЛ, при изготовлении к ним выдвигаются высокие требования точности размеров и качества материала. Железобетонные фундаментные блоки способны выдерживаться сейсмическую активность в 9 балов, имеют высокую устойчивость к температурным колебаниям и коррозии.

Размер фундаментных блоков ФЛ определяет ГОСТ 13580-85.

Таблица размеров ФБС блоков

Выбор фундаментных блоков для строительства

Вид фундаментных блоков выбирается в зависимости от следующих параметров:

• грунт и его устойчивость;
• площадь фундамента;
• материал, используемый для кладки и стен здания;
• габариты и вес постройки;
• толщина стен и их длина.

Обычно на длину одной стены рассчитывают 4-5 блоков ФБС. Для влажных и глинистых грунтов выбирается крупногабаритные фундаментные блоки ФБС, а для сухих, где закладка выполняется на глубине 60-70 см, применяют средние ФБС.

Для строительства небольших домиков, дач, баней, коттеджей используют фундаментные блоки по размеру 40х20х20 мм. Их можно укладывать вручную, без использования спец техники. Благодаря удобным размерам фундаментный блок 20х20х40 используют не только при укладке фундамента, но и при возведении стен здания.

Фундамент из блоков фбс. Как укладывать блоки

Прочный и долговечный дом невозможно построить без качественного фундамента. Он может сооружаться по разным технологиям. При выборе вида фундамента принимаются во внимание характеристики грунта, самого здания, а также стоимость и временные затраты. Но чтобы основание дома было надежным, мало выбрать подходящую технологию – важно правильно произвести все работы, чтобы полностью реализовать ее потенциальные преимущества. Данная статья посвящена вопросу, как укладывать фундамент из блоков ФБС.

Прочный и долговечный дом невозможно построить без качественного фундамента. Он может сооружаться по разным технологиям. При выборе вида фундамента принимаются во внимание характеристики грунта, самого здания, а также стоимость и временные затраты. Но чтобы основание дома было надежным, мало выбрать подходящую технологию – важно правильно произвести все работы, чтобы полностью реализовать ее потенциальные преимущества. Данная статья посвящена вопросу, как укладывать фундамент из блоков ФБС.

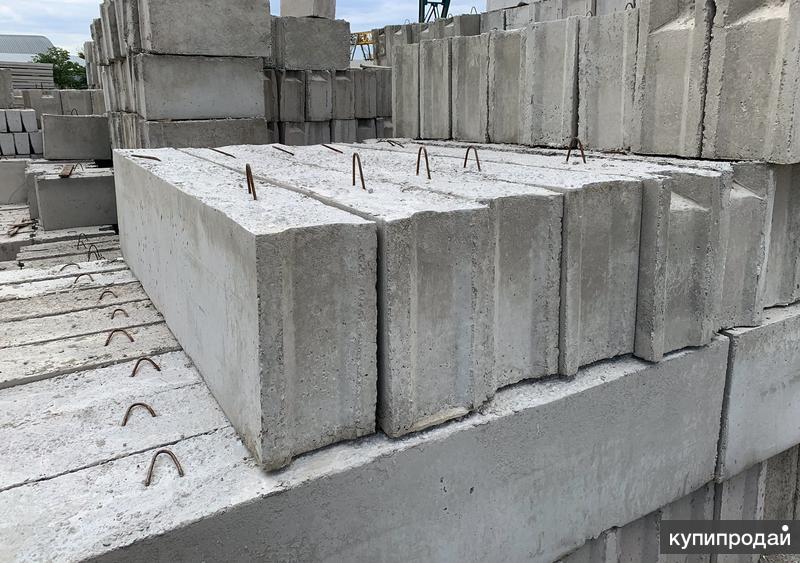

Блоки ФБС

Фундаментные блоки стеновые, обозначаемые обычно аббревиатурой ФБС, называются так потому, что после укладки их в котловане они образуют стены подвала строящегося дома. Цена ФБС довольно невысока, а строительство ведется быстро. Такой вид основания может применяться при строительстве сооружений различных размеров, от гаража до здания в несколько этажей.

Выпускаются ФБС высотой 58 см различной длины и ширины. В обозначении их типа присутствуют значения длины, ширины и высоты в дециметрах. Параметры выпускаемых типоразмеров ФБС приведены в таблице.

Ширину блоков необходимо выбирать, исходя из толщины стен постройки. Допустимо небольшое выступание стен за границу блока. Свес кирпича, если он образуется с обеих сторон блока, может быть до 6 см. Свес с одной стороны – до 10 см. При монтаже используются обычно несколько типоразмеров ФБС, чтобы обеспечить перевязку швов и минимизировать остающиеся зазоры. В Интернете можно найти программы, определяющие оптимальный набор блоков для заданного размера фундамента.

Подготовка

Вначале необходимо выкопать котлован или траншеи. Важно предусмотреть, чтобы их ширина позволяла достаточно удобно монтировать блоки. Дно траншей или котлована зачищается, при этом оно выравнивается по горизонтали.

Устраивается выравнивающее основание из песка. Если грунт песчаный, обустройство основания не требуется. Для песчаного основания делается рамка из деревянных брусков высотой 5-10 см. Ширина ее должна превышать ширину основания фундамента на 20 см. Горизонтальность проверяется нивелиром, лазерным уровнем или другим способом. Внутрь рамки засыпается песок и уплотняется, для этого его смачивают и трамбуют.

Чтобы увеличить площадь основы здания, когда грунт слабый, первый ряд делается более широким, чем основная часть. Для этого укладываются фундаментные плиты ФЛ либо заливается монолитная армированная лента. Плиты могут укладываться с промежутками до 70 см, при этом пространство между ними заполняется грунтом и утрамбовывается. В этом случае первый ряд ФБС укладывается так, чтобы вертикальные швы располагались над подушками.

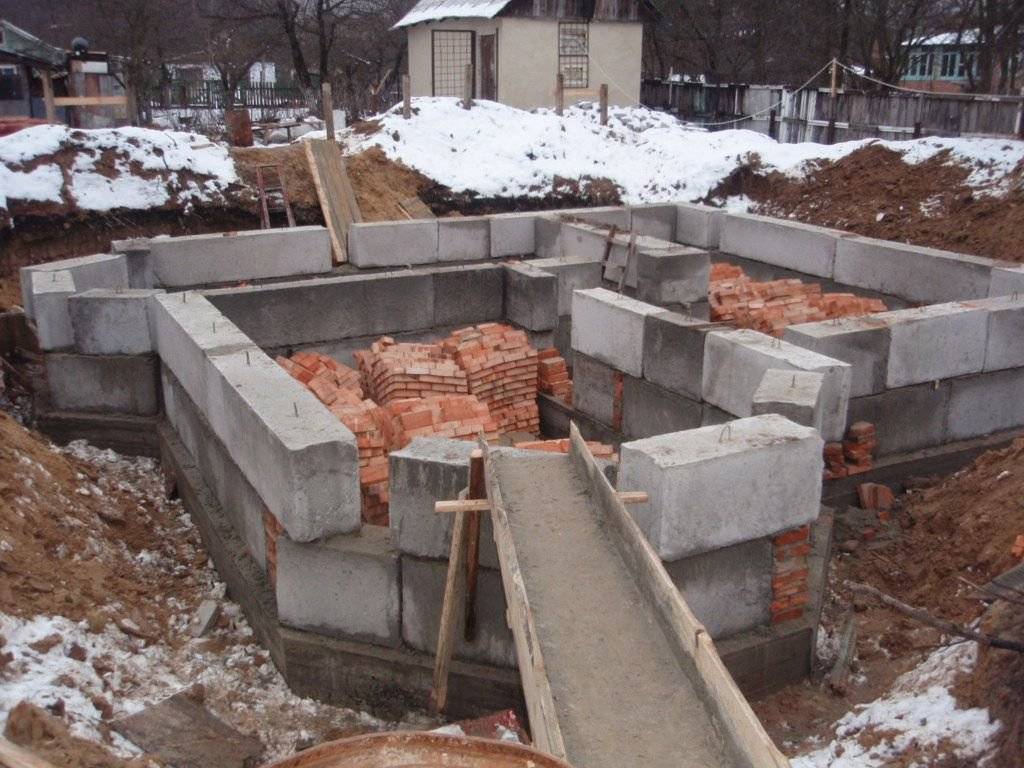

Укладка блоков

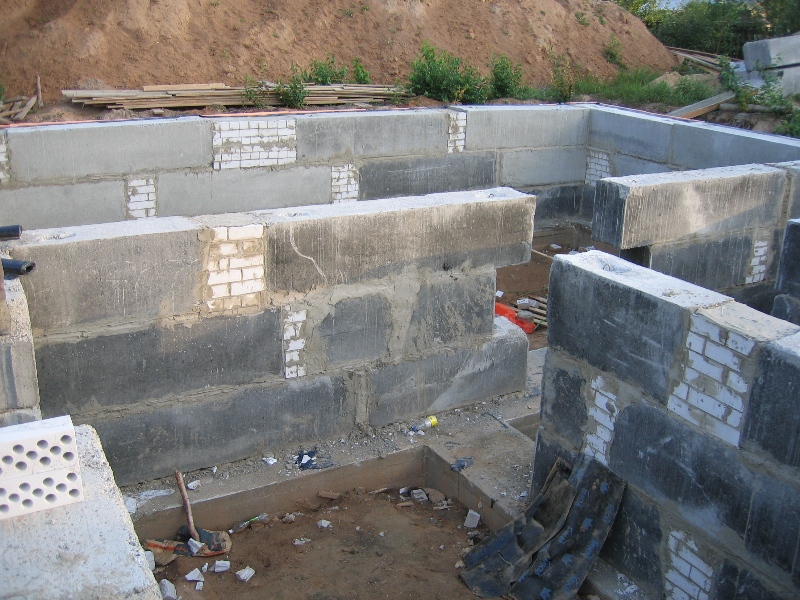

Каждый ряд начинается с установки блоков-маячков. Они располагаются на углах и на пересечениях. Вертикальные швы обязательно забиваются раствором. Если между блоками после укладки ряда остается пространство, оно заливается бетоном с формированием монолитной вставки.

Следующие ряды укладываются на слой раствора толщиной 1,5 см. Необходимо соблюдать перевязку вертикальных швов в 25-60 см. Если перевязка между рядами получается недостаточная, используется кладочная сетка или прутки арматуры. В процессе кладки в фундаменте устраиваются промежутки для прокладки труб водоснабжения и канализации.

Важно! Чтобы фундамент получился прочным, необходимо тщательно заполнять раствором межблочные стыки и швы.

Если грунт имеет хорошие несущие свойства и дом строится без подвала, то фундамент может быть прерывистым. При этом блоки укладываются с промежутками не более 70 см. Межблочное пространство заполняется грунтом и трамбуется. При такой технологии экономится до 20% блоков. Это можно делать, если дом имеет не более двух этажей. Кладка в этом случае должна быть облегченной (колодцевая либо с применением пустотелого кирпича).

Совет! При строительстве фундамента рационально использовать как можно больше длинных блоков. Тогда вертикальных швов будет меньше, фундамент будет прочнее, монтаж займет меньше времени, соответственно уменьшатся расходы на аренду крана.

Обычно количество рядов при укладке блоков ФБС бывает от двух до пяти.

Однорядный фундамент

Если грунт песчаный, а грунтовые воды низкие, то есть отсутствует опасность пучения грунта, то под баню или другую легкую постройку можно делать фундамент из блоков ФБС в один ряд.  Если же грунт пучинистый, то однорядный фундамент для бани сделать можно, но следует его усилить. Для этого укладываются следующие слои:

• 30-сантиметровая подушка из гравия и песка;
• 10-сантиметровая монолитная бетонная лента с армированием;

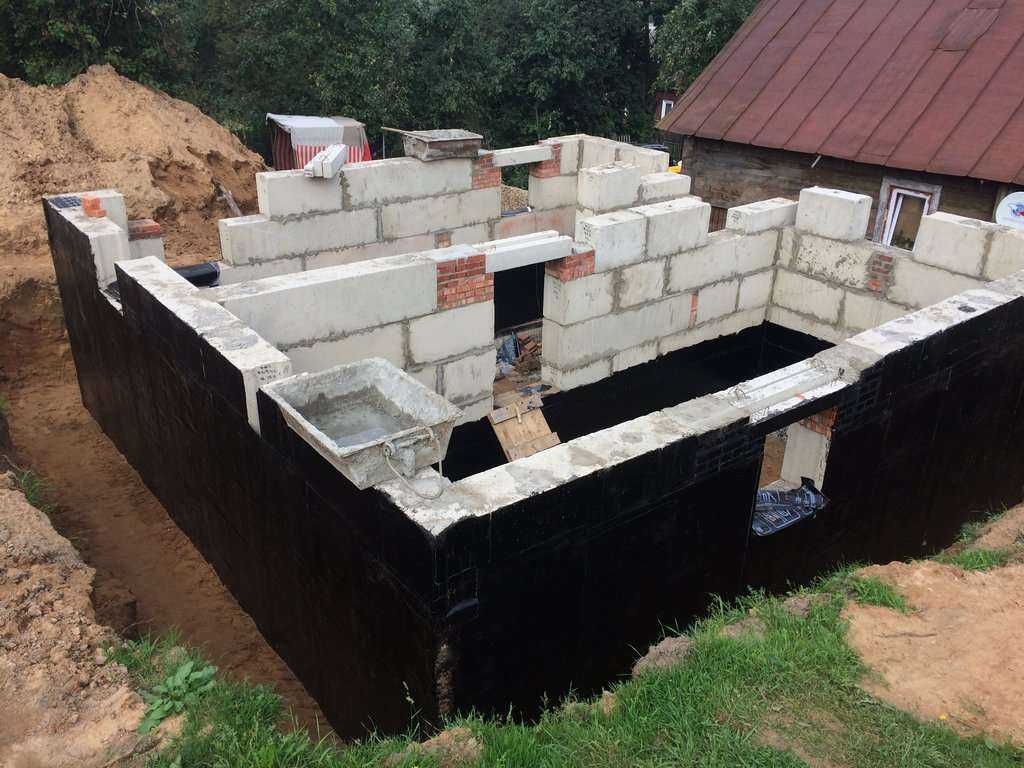

• один ряд блоков, их боковые стороны необходимо обмазать битумом;
• пояс толщиной 10-20 см из армированного монолитного бетона.

Кроме того, должны быть засыпаны песком пазухи фундамента шириной 10-30 см и устроена утепленная отмостка.

Технология изготовления фундамента из ФБС довольно трудоемка, но не сложна. Такое основание здания, правильно построенное, отличается длительным сроком службы и большой прочностью.
