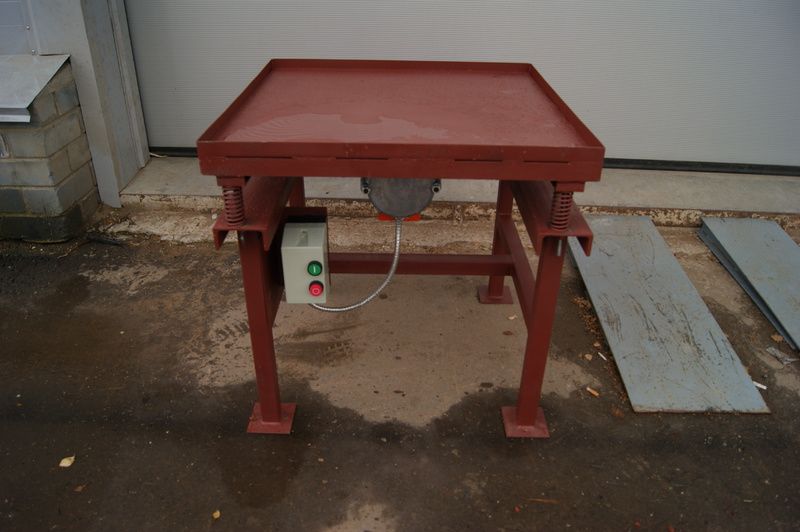

Вибростол вертикальной вибрации ВВС(Б)-04

62 500.00 р. – 65 400.00 р.

Компактный вибростол ВВС(Б)-04 предназначен для изготовления тротуарной плитки и МАФ  по вибролитьевой технологии. Комплектуется электрическим вибратором с вертикальным типом вибрации (круговая вибрация). Надежный пружинный подвес столешницы.  Рабочее напряжение вибростола 220/380 В выбирается при заказе стола и влияет на его стоимость.

Артикул: VTV-04

• Описание
• Детали

Описание

Технические данные

Недорогой вибростол производства плитки с вертикальным типом вибрации нужен для производства тротуарной плитки, искусственного декоративного камня и прочих изделий из декоративного бетона методом вибролитья. Надежная пружинная подвеска виброплощадки и компактные размеры стола позволяют использовать его как для частных нужд так и в условиях мелкосерийного производства .  Дополнительное предназначение — расформовочный вибростол для .

В чем преимущество стола с вертикальной (круговой) вибрацией ?

По сравнению с горизонтально-вибрирующими столами типа ГВС(М)-01  вибростол ВВС(Б)-04 обеспечивает более равномерное уплотнение смеси по объему формы  и за счет меньшей горизонтальной амплитуды цементно-песчаного (абразивного за счет песка или отсева) раствора уменьшается износ пластиковых форм.

Конструкция нашего вибростола прошла многолетние практические испытания, корректно подобран вес столешницы, жесткость пружин и мощность вибратора для обеспечения требуемой амплитуды колебаний. Если решиться на самостоятельное изготовление вибростола, вы не сможете много выиграть в стоимости (учитывая закупку материалов и транспортные расходы)  и в результате можете не получить требуемых характеристик. При неправильной амплитуде смесь в формах будет плохо уплотняться или «кипеть» (образование пузырьков на поверхности и в толще бетонной смеси из-за разрыва пластов и образования зоны вакуума, что приводит к вскипанию воды ).

Купить вибростол для тротуарной плитки предлагаемый нашей компанией это не намного дороже,  чем сделать вибростол самому, но качество и долговечность проверенной конструкции будет на более высоком уровне.

Детали

Вам также будет интересно…

Как сделать вибростол своими руками, чертежи

• Главная

войти в систему

Добро пожаловат!Войдите в свой аккаунт

Ваше имя пользователя

Ваш пароль

Вы забыли свой пароль?

восстановление пароля

Восстановите свой пароль

Ваш адрес электронной почты

Домой Инструменты Как собрать вибростол своими руками?

Содержание:

• 1 Принцип работы вибростола
• 2 Материалы и инструменты для работы
• 3 Последовательность проведения работ
  • 3. 1 Заключение

Несмотря на свой «юный» возраст, тротуарная плитка набирает в нашей стране популярность. Причины этого понятны – материал предлагает отличные технические параметры, эстетичность, экологичность, а также более чем доступную цену. Плитку можно изготовить самостоятельно. В связи с тем, что покупка фабричного станка связано со значительными тратами, нами будет рассмотрена сборка вибростола в домашних условиях.

Принцип работы вибростола

Прежде чем переходить непосредственно к изготовлению вибростола, разберёмся, что это такое. Вибростол – приспособление, поверхность которого может совершать колебательные движения с заранее заданной частотой – порядка 3000 колебаний за минуту. Он может быть использован для производства тротуарной плитки и других изделий из бетона, по технологии вибролитья. С его помощью можно проводить следующие работы:

• Трамбовать цементные, асфальтобетонные смеси с разными фракциями;
• Изготавливать памятники, тротуарную плитку, подоконники, еврозаборы и прочее;
• Производить пеноблоки.

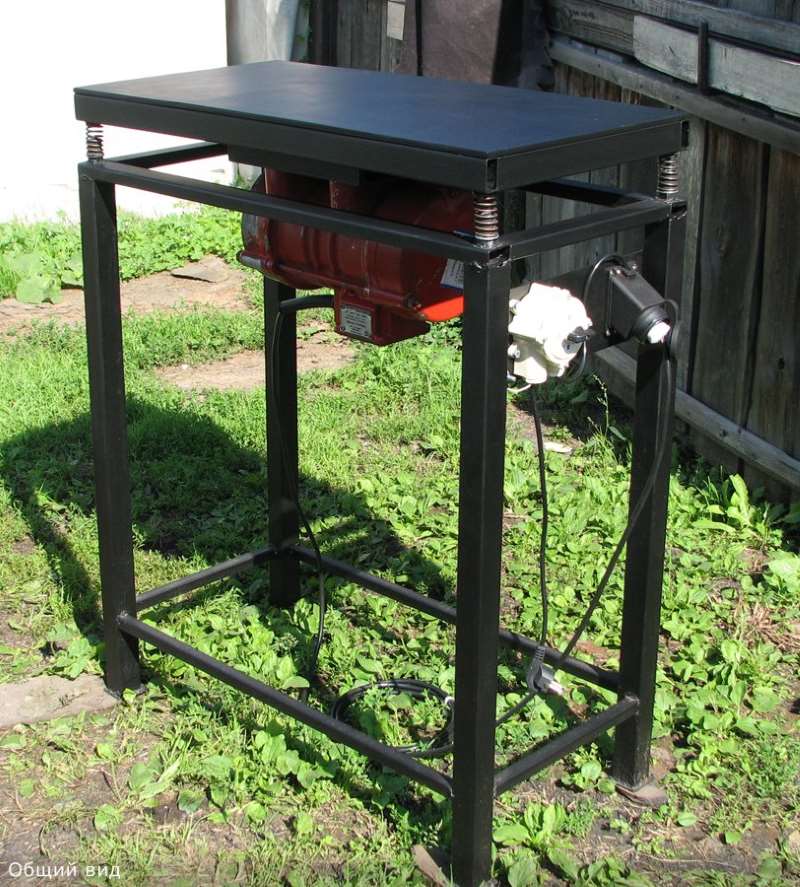

Устройство вибростола для производства тротуарной плитки не отличается сложностью – основу составляет надёжная станина, сверху на которой крепится рабочая поверхность, удерживаемая посредством подвесов или пружин. Эта столешница — важнейший компонент, на ней располагаются рабочие формы с бетоном.

В нижней части станины устанавливается электродвигатель нужной мощности, с расположенным на валу эксцентриком. Последний отвечает за радиальное перемещение центра тяжести у мотора, что обеспечивает тому непрерывное вибрирование. Как правило, самодельный вибростол оснащают двигателями марки ИВ-99 или ИВ-98.

От мотора колебания передаются на рабочий стол, дальше к стальным и полимерным формам. Происходит постепенное оседание, уплотнение бетона, с одновременным выходом из него воздушных пузырьков. Это позволяет получить высококачественное изделие, невосприимчивое к нагрузкам и температурным колебаниям.

Материалы и инструменты для работы

• Стальная труба;
• Металлический уголок или профиль швеллерный 50х50 мм;
• Стальной лист под столешницу;
• Пластины из стали;
• Электродвигатель требуемой мощности;
• Стальные пружины или рессоры для обеспечения вибрации;
• Крепёжные элементы – болты и шайбы;
• Сварочный аппарат;
• Болгарка;
• Электродрель;
• Измерительный и разметочный инструмент.

Последовательность проведения работ

Что же, переходим к изготовлению стола для производства тротуарной плитки. Для начала свариваем из швеллера или уголка его основание. Габариты вибростола любые – всё зависит от конкретной ситуации и предпочтений мастера, но наиболее часто они имеют размер 700х700 мм (смотрите чертежи для ознакомления). Важно, чем больше стол, тем мощнее должен быть двигатель. В качестве ножек можно использовать металлическую трубу – высота произвольная, главное, чтобы двигатель не касался пола.

Для большей устойчивости под ножки привариваем пластины. Впрочем, подобное решение актуально лишь для переносной вариации вибростола для изготовления тротуарной плитки, в противном случае ножки можно просто вкопать в землю и залить бетонным раствором.

По углам полученной станины, а также по центру продольных боковин устанавливаем стальные пружины. Их потребуется 6 штук, а взять их можно от клапанов. Устанавливать их следует в предварительно сваренные стаканы. Эти пружины и обеспечивают вибрацию при работе. Сверху на пружины мы укладываем стальной лист, толщиной от 8 мм, к нижней плоскости которого прикручиваем электродвигатель, дополнительно фиксируя его к уголку или швеллеру, расположенному поперёк вибростола. Поверх листа укладываем заранее подготовленные формы и заливаем их раствором. Готовые формы можно купить в любом магазине стройматериалов, а в случае необходимости их без проблем можно сделать самостоятельно.

Важно, чтобы мотор имел разбалансировку, иначе никакой вибрации не получится. Регулирование амплитуды колебаний достигается посредством вращения особого болта, зафиксированного в эксцентрике контргайкой.

Заключение

Мы с вами разобрались, как сделать простейший вибростол по производству тротуарной плитки своими руками. Особой сложностью сборка не отличается, главное заранее подготовить всё необходимое для работы, быть внимательным и терпеливым. Удачи!
