Система крыши — 70 фото проектирования и основы постройки каркаса

Крыша, являясь важным элементом любого здания, представляет собой сложную техническую систему, что в полной мере подтверждает фото систем крыши, посмотреть которые можно на специализированных сайтах и в тематических журналах. Именно данная сложность предопределяет необходимость грамотного проектирования и серьезного подхода к строительно-монтажным работам.

Важно заметить: существует некое общее заблуждение, свойственное людям далеким от строительства, состоящее в том, что под крышей подразумевается именно внешняя часть – кровля, хотя в действительности, кровельное покрытие это только внешний элемент конструкции, а значительная часть скрыта от наблюдателя.

Для понимания устройства крыши нужно четко знать из чего состоит ее конструкция, так сказать – нужно представлять ее общую структуру, систему. Это знание позволит избежать грубых ошибок и провести строительство в соответствии с принятыми правилами и нормами, что, в свою очередь, обеспечит необходимый уровень надежности, безопасности и долговечности задние в целом.

Конструкция крыши

В самом общем виде, крыша – это верхняя, часть здания, состоящая из системы перекрытий, балок, стропил и других элементов, покрытая кровлей и предназначенная для защиты строения от неблагоприятных факторов внешней среды (дождя, снега, ветра и т.п.), а также для сохранения микроклимата и температурного режима внутри помещений.

Для крыши важным является ее внешний вид, поскольку именно она во многом предопределяет внешние характеристики зданий.

Кроме защитной и визуальной функций, крыша может нести практическую нагрузку, внутри нее могут быть расположены дополнительные помещения, пример такой конструкции является мансардная крыша.

Как правило, крыша состоит из следующих основных элементов:

  • Несущую систему стропил, балок, перекрытий и т.д;
  • Теплоизоляция;
  • Пароизоляция;
  • Гидроизоляция;
  • Система вентиляции;
  • Кровельное покрытие;
  • Система водостоков.

Указанный набор конструктивных элементов является основополагающим, ключевым для скатных крыш, устройство плоской крыши отличается. В практике один элемент может нести комбинированную функцию, например специального рода покрытия может обеспечивать паро и теплоизоляцию.

Кроме указанных элементов, конструкция крыши выполняется с учетом пожарной безопасности, для чего применяются специального рода защитные системы.

Во многом механические свойства крыши и ее конструкцию предопределяет несущая стропильная система, а потому данный вопрос заслуживает отдельного, пристального внимания.

Несущая, стропильная система

Самый распространенный вариант – двускатная крыша, в разрезе представляющая собой обычный треугольник, в котором две наклонные плоскости соединяются вверху посредством конькового бруса. Это классический вариант, а потому рассмотрим его подробнее.

Несущая стропильная система двухскатной крыши состоит из следующих элементов:

  • Связывающий стены и саму крышу брус, так называемый – мауэрлат. Данный брус является основанием для всех стропил, иными словами – опорой, своеобразным фундаментом, крыши;
  • Стропильные наклонные балки – стропильные «ноги», образующие основу наклонных плоскостей крыши. На них монтируется обрешетка;
  • Коньковый брус, объединяющий обе наклонные плоскости;
  • Поперечная затяжка – специальная деталь, устанавливаемая между двумя противоположными стропилами и предназначенная для увеличения жесткости системы и компенсирования нагрузки распирающей плоскости;
  • Специальные бруски, так называемые – лежни, установленные параллельно мауэрлату и предназначенные для равномерного распределения нагрузки на основание крыши;
  • Боковые прогонные балки, установленные на стропила и увеличивающие прочность и жесткость системы;
  • Стойки, передающие нагрузку от боковых прогонных балок на лежни.

Конструктивно стропильная система может быть с висячими и наклонными стропильными «ногами».

Стропильная система с висячими стропилами опирается только на стены здания и не имеет дополнительных опор на несущие стены или специальные опорные столбы.

В данном случае, максимальный размер ширины крыши может составлять 9 метров, а если использовать еще дополнительную вертикальную опору – 14 метров.

Для системы с наклонными стропилами необходимо использование мауэрлата, в средней части вся структура стропил обязательно опираются на несущие стены или опорные колонны.

Некоторые особенности конструкции крыш и их систем

Самый простой вариант — односкатная крыша с углом 14…26 градусов. Для небольших зданий, в случае если пролет не более 5 метров, применяют наклонную стропильную систему, а для пролетов большего размера, необходимо построение стропильных ферм.

Особой популярностью и любовью пользуется мансардная или ломаная крыша, угол наклона которой может достигать 60 градусов. Такая крыша подойдет для дома шириной не более 10 метров. Возможно использование наклонную систему стропил, но более предпочтительно – конструкция из стропильных ферм.

Существует множество иных вариантов крыш, включая нестандартные решения. В любом случае, при проектировании необходимо правильно учитывать нагрузку на здание и равномерное ее распределение.

Фото систем крыши

Также рекомендуем посетить:

  • Правильная крыша
  • Утепление мансарды
  • Крыша из ондулина
  • Монтаж крыши
  • Плоская крыша
  • Установка крыши
  • Мансардная крыша
  • Стропильная система
  • Крыша из шифера
  • Труба на крыше
  • Односкатная крыша
  • Устройство крыши
  • Вальмовая крыша
  • Крыша дома
  • Крыша гаража
  • Четырехскатная крыша
  • Ломаная крыша
  • Как сделать крышу
  • Ремонт крыши
  • Кровля крыши
  • Проект крыши
  • Течет крыша
  • Крыша дома своими руками
  • Утепление крыши
  • Профнастил для крыши
  • Угол крыши
  • Гидроизоляция крыши
  • Крыша бани
  • Двухскатная крыша
  • Снегозадержатели на крышу
  • Конек крыши
  • Чем покрыть крышу
  • Крыша из металлочерепицы
  • Снег на крыше
  • Красивая крыша

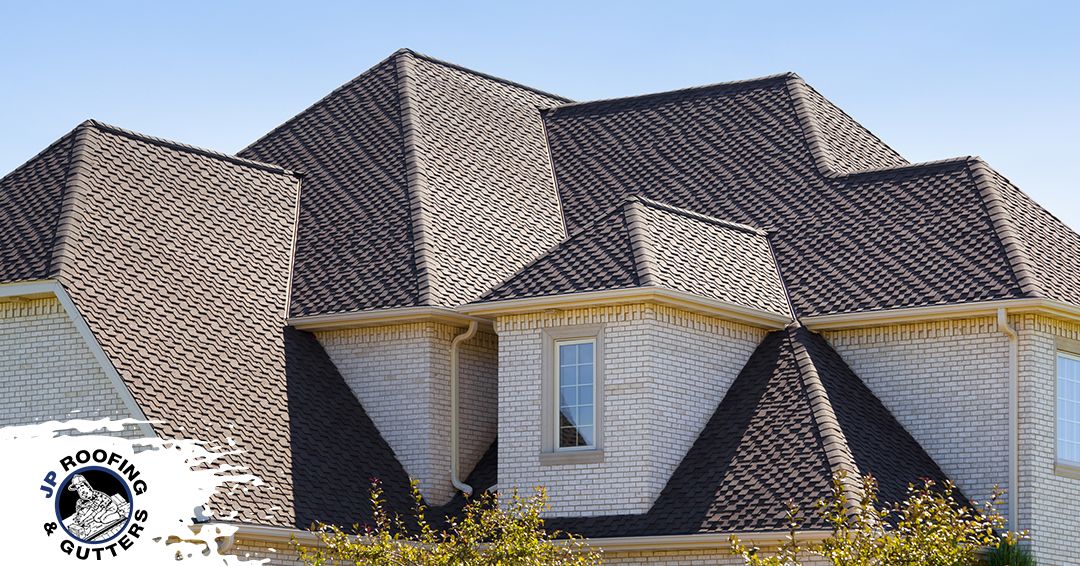

Сложная крыша: двускатные и разноуровневые конструкции

К сложным конструкциям относятся крыши с пятью скатами и более плоскими вариантами, их количество может быть меньшим, если наблюдается характерная криволинейная поверхность. Такие сложные крыши созданы не только для того, чтобы подчеркнуть оригинальный внешний вид здания, но и для надежной защиты от вредного воздействия погодных факторов и максимального сохранения тепла. Большую роль здесь играют расходные материалы на кровлю и применяемая схема установки.

Проектирование сложных крыш

Чем проще форма крыши домов, тем легче ее возводить. Сложная конфигурация требует детального расчета. Стоимость такой конструкции может в разы превышать цену за обычное односкатное или двускатное покрытие. Существуют несколько параметров, на которые необходимо обратить внимание при проектировании:

  1. Система стропил. Это основа будущей конструкции. В зависимости от формы ее поверхность может быть прямолинейной или криволинейной. При этом в учет берутся максимальные нагрузки от ветра и снега. Задача стропил направлена на выдержку внешнего давления, на обеспечение сохранности кровли. Кроме этого в учет берется форма и расположение монтажной обрешетки. С помощью них формируется сложная кровля из металлочерепицы, традиционной черепицы или рубероида.
  2. Наклон. Чаще всего угол наклона сложной конструкции превышает шестьдесят градусов, по этой причине могут появиться другие проблемы во время проектирования кровли – необходимость организации системы водостока, снегозадержателей, хотя существующие нормативы запрещают устанавливать защитные конструкции, если угол ската выше 60 градусов. Также во время проектирования следует брать в учет трудоемкость установки ендов. Если между ними будет присутствовать большой угол наклона, то установить стандартные пластиковые или оцинкованные короба не получится. Для этих целей используются мягкие материалы в виде рубероида с битумным покрытием и специальных монтажных лент.

Конструкция сложных крыш

К сложной форме относятся конструкции купольного, конического, сомкнутого типа. Иногда сюда относят гибриды различных типов крыш. Классическим вариантом считается многоскатная и многоуровневая конструкция, она популярна благодаря возможности обустройства чердачного пространства. Среди домов сложной конфигурации нередко используется многощипцовый тип, он подчеркивает выразительность дома и одновременно перекрывает несколько помещений с помощью одноуровневой кровли.

Важно: Использование крыши сложной конструкции целесообразно, если площадь дома превышает 500 квадратных метров.

Двухскатная крыша

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

На первой фотографии представлена двускатная композиция с добавочными элементами, которые подчеркивают оригинальность конструкции. В башенном элементе в форме пирамиды может присутствовать лестница. На фотографии показано хаотичное расположение этажей по высоте и уровню. Кроме башни здесь присутствует плавный спуск боковой части двускатной крыши. Если в этой части здания использовать определенные материалы, то можно оборудовать отличный зимний сад. Конструктивная сложность дома делает его непохожим на другие.

Конусно-вальмовая

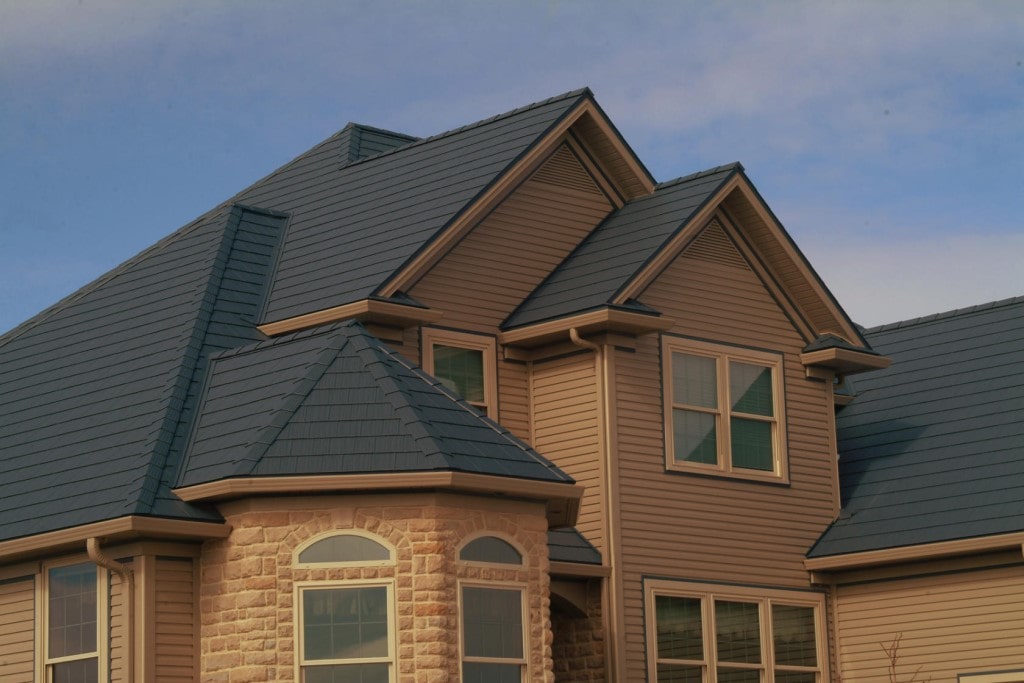

На втором фото представлен еще один вариант компоновки дома сложной конфигурации. Здесь заметно использование того же башенного элемента, но уже в качестве дымохода, конец его украшен пирамидально-конусной крышей. Необычная форма стен, большое количество окон позволяют максимально наполнить светом пространство внутри дома. Такую крышу сложно отнести к какому-нибудь определенному виду, это многощипцовая крыша, которая имеет элементы чердачного помещения. Основу конструкции составляет полувальмовая композиция с большим количеством элементов многощипцовой крыши, имеющей вид двускатных частей.

Разноуровневая двухскатная

На третьей фотографии показан пример разноуровневой двускатной крыши. В данном случае скаты не только разные, но они располагаются на разной высоте. Благодаря этому получается конструкция необычной ломаной формы. Такое сооружение позволяет равномерно разделить нагрузку на перекрытие и несущие стены. Разноуровневые крыши нередко используются для монтажа свесов, навесов, продления крыши пристройки.

Асимметричная двухскатная

В асимметричной двускатной крыше представлены скаты, отличающиеся размером и углом наклона плоскости. Скаты, имеющие разную площадь, и различный угол наклона способны по-разному противостоять сильному ветру. Такая кровля – отличное решение, если дом располагается между лесом и полем. В данном случае со стороны открытого пространства необходимо установить пологий скат, а со стороны леса установить отвесную крышу с уклоном более 40 градусов.

Большинство современных людей делают выбор в пользу загородных домов. Причиной тому служат стесненные условия городских квартир. Зачастую дома создаются с большой площадью, и не удивительно, ведь возводить конструкции с маленьким помещением крайне невыгодно. А если дом большой, значит и количество этажей в нем увеличивается, и уже редко кто захочет покрывать свой жилой комплекс обыкновенной двускатной крышей, так как такой вариант достаточно тривиальный, серый и убогий – избыток 90-х годов прошлого столетия.

Уже сегодня дома такого типа продаются с большим трудом, так как цель нынешних домовладельцев – внешняя привлекательность дома, интересная архитектура, дизайн и практичность. И кровле в данном деле отводится весомая роль, ведь это второй фасад дома. Поэтому при возведении дома многие люди отдают предпочтение сложной, дорогой, оригинальной конструкции.

Конкурс фотографий каркаса крыши — Страница 3 из 3

  • Кабина I-Beam: крыша Gambrel удваивает место для хранения, а слуховые окна добавляют света и пространства

    Двутавровая кабина изготовлена ​​из материалов, собранных в магазинах Home Center Box Store в течение года. Чуть более 90 % этих материалов – это «отбракованные» пиломатериалы, возвращенные материалы и поврежденные…

  • Арканзас

    На этой крыше много чего происходит. Обыкновенных стропил было очень мало из-за вальм на заднем углу дома и всяких маленьких всплывающих окон в…

  • Можжевельник Лейн

    Эта крыша состоит из деревянного каркаса. Фото стадии оформления нет. Основная крыша 12/12, но за восьмиугольником справа плоскость крыши…

  • Липкая Вики

    Это здание имеет полностью каркасную крышу. Множество комбинаций вальма и долины, а также двухэтажная восьмиугольная крыша. Если внимательно посмотреть на фото 1 и…

  • Выкатить бочки

    Большая часть этой крыши была каркасной, за исключением секции ферм с плоским верхом, перекрывающих ширину передней комнаты, ширина которой составляла около 38 футов. Все придерживаться…

  • Стиль черепицы с башней

    Я спроектировал этот дом для себя. Самым сложным оказалось пересечение башни и основной крыши, а также самой крыши башни. Я еще не закончил…

  • Гараж и офис

    Этот гараж был построен как отдельный гараж и офис наверху для старого викторианского дома в Ричмонде, штат Миссури. Гараж представляет собой гараж на две машины 24×24 с 10-футовым…

  • Гараж Махал

    Мастерская с деревянным каркасом размером 20 x 32 фута по моему собственному дизайну. Все построено из вырубленного на пляже западного красного кедра Аляски. Моя первая попытка строительства деревянного каркаса, мне очень понравился этот опыт.

  • Крыша Craftsman Style представляет некоторые проблемы

    На первый взгляд, это совсем не сложная крыша — просто простой фронтон над небольшой прямоугольной пристройкой комнаты. Построен в ремесленном стиле, хотя это…

  • Хитрая крыша для пристройки в штате Вашингтон

    Если у вас есть навыки, чтобы с легкостью построить сложную крышу, мы хотим знать об этом. Несколько граней, слуховые окна над бровями, крутые подъемы — покажите нам, из чего вы сделаны.

Самые популярные

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5

Восстановление силиконовой крыши комплекса многоквартирных домов во Флориде

Местонахождение: Lakewood Ranch, FL
Спецификация: Master Spec — 07 01 50. 61 / ASP-S2000-38-20 / GacoFlex S2000 по асфальту
Подрядчик: Manson Roofing
Клиент: WaterCrest Восстановление комплекса кондоминиумов

Зачем заменять крышу, если вместо нее можно восстановить ее с помощью силиконового кровельного раствора? Прочтите о том, как комплекс кондоминиумов из 19 зданий во Флориде восстановил свою крышу с помощью GacoFlex, что помогло сократить расходы и неудобства для жителей.



Какие растворы использовались для восстановления крыши WaterCrest?

Чтобы начать этот проект, необходимо очистить и подготовить существующую модифицированную крышу (гранулированный лист SBS). GacoFlex A4271 BleedTrapTM был применен первым. Это акриловое базовое покрытие предназначено для асфальтовых крыш и помогает предотвратить просачивание масла. Затем грунтовка GacoFlex E5320 использовалась для подготовки крыши к нанесению силиконового покрытия. GacoFlex SF2000 SeamSeal применялся для проработки деталей и создания бесшовной основы для покрытия. После подготовки крыши было нанесено верхнее покрытие GacoFlex S20, силиконовое покрытие, не содержащее растворителей. Общая площадь проекта составила около 117 000 квадратных футов с модифицированной системой крыши.



Что сделало силиконовое покрытие Gaco особенно подходящим для Флориды?

Наш силикон обладает высокой отражающей способностью и значительно экономит энергию в таких местах, как Флорида. Силиконовое покрытие также защищает от скопления воды, ультрафиолетового излучения и экстремальных погодных условий, которые полезны для зданий во Флориде.



Что делает это решение особенно подходящим для многоквартирного дома?

При работе со зданиями, в которых живут люди, важно как можно меньше беспокоить жителей. Силиконовая кровельная система Gaco была применена с помощью валика, что уменьшило любой возможный шум и неудобство для жильцов пентхауса (и других).
