Ростверк — что такое ростверк | Как сделать ростверк на бетонных и винтовых сваях, устройство своими руками

Сегодня в материале «РОСТВЕРК», будет много интересного про ростверк для бетонщиков, а именно:

— Вы узнаете что такое ростверк;

— Из чего и для чего его делают;

— Разберёмся, в деталях, как сделать ростверк на бетонных и винтовых сваях своими руками;

— Закрепим материал фото разных видов ростверка и посмотрим видео в тему.

Добрый день и здравствуйте, мои дорогие посетители! Прежде чем мы начнем узнавать про ростверк, хотелось бы сказать:

Устройство ростверка предназначено исключительно под свайные фундаменты*!

Ну и что бы у нас с вами всё шло по порядку, давайте разберёмся что такое ростверк, ведь благодаря определению начнёт вырисовывается кое какая картинка.

Ростверк — составляющая часть любого свайного фундамента (забивного, винтового, наливного), если того требует технология строительства. Ростверк связывает и объединяет весь периметр надземной части свайного фундамента, что вы можете видеть на фото справа (классический ростверк). Нужен для разгрузки свай, от выше стоящих конструкций.

Ростверк, при легком строительстве, может быть сделан из дерева, а при более тяжелом из метала и железобетона, фундаментных блоков*. Кроме классического вида, могут применять новый вид ростверка, который называют широкий. На фото ниже широкий ростверк.

Тип ростверка определяется расчетом и конструктивными требованиями к определенным зданиям, и сооружениям.



Более подробно для чего нужен ростверк.

Так как при давлении выше стоящей конструкции, на свайный фундамент равномерно не распределяется, для этого и был придуман ростверк. Ростверк нужен для планомерного распределения давления стен здания на фундамент. Ну и соответственно благодаря тому что есть ростверк, свайный фундамент равномерно поддерживает конструкцию, и при снижения давления в одном свайном стержне, ростверк планомерно распределяет нагрузку на оставшиеся стержни.

Так же благодаря тому, что ростверк устраивается от сваи к сваи, как бы создавая ленточный фундамент*, то есть монолитно основание, создаётся однотипная воздушная подушка, благодаря чему полы у выше стоящего здания, получаются тёплые. Соответственно и лаги для пола, устраиваются проще, ну если конечно это свой дом, а так плиты перекрытия* будут лежать по уровню. Опять же систему канализаций, тот же погреб или подвальное помещение будет на порядок проще сделает, хоть это и не было запланировано в проекте дома*.

Как сделать ростверк своими руками на сваях: буронабивных, винтовых, наливных.

Ростверк, по сути, делается очень просто, проще чем ленточный фундамент, хотя принцип один и то же. Только существует несколько важных деталей при устройстве!

  1. Первым делом стоит знать что ростверк не соединяется со сваями! Оставляют обязательно температурный шов.(После можно будет долить, когда основной ростверк подсохнет).
  2. Арматура* для ростверка вяжется исключительно кубами, квадратами на всю его длину;
  3. Цемент* применяется исключительно марки М-400.
  4. Минимальная высота ростверка составляет 35 см. Если его сделать меньше, никакой нагрузки он особо держать не будет и потрескается.
  5. Ширина ростверка может начинаться от 30 сантиметров и заканчиваться одним метром двадцать сантиметров (1,2 м). Выбранная ширина будет зависеть от предполагаемой нагрузки здания.

Подготовительные работы для устройства ростверка.

Подготовительные работы для устройства ростверка это:

  • Разметка его толщины;
  • Небольшая разработка грунта;
  • Устройство забутовки;
  • Установка опалубки.

И так, как было понятно из выше сказанного, толщину ростверка задаём при помощи любой нитки, согласно нашей предполагаемой нагрузки, но не меньше 30 см. Далее по отметкам снимаем верхний слой грунта, земли, не больше 35 см. проводим трамбовку и устраиваем подсыпку. Подсыпку выполняем при помощи гравия толщиною в 20 см. Гравий слегка трамбуем.

Подушку из гравия можно и не делать, если использовать в качестве подстилки геотекстиль*. Его, кстати, можно уложить под всё здание целиком!

Оставшееся расстояние от гравия, до края земли засыпаем песком.

Получается 15 см. трамбованного песка.

После чего, по краям, согласно выкопанной небольшой траншеи, производим установку съёмной опалубки*, высота которой должна соответствовать верхней точке свай. Далее собирается беспрерывный каркас из арматуры, на всю секцию ростверка. Секцией считается расстояние от сваи, до сваи. Приступаем к заливке ростверка.

Устройство ростверка своими руками.

Пришло время заняться самым грязным занятием, это устройство ростверка. Спросите почему грязным? — Потому что будет мешать и лить тело ростверка.

Я придерживаюсь такой практики, что любое основание на которое будет литься бетон, обязательно поливаю водой. Сделайте так и бетон отлично сцепится с подсыпкой, и геотекстилем.

Цемент берём не ниже марки М-400! Для замеса нам понадобится так же шлак, гравий, песок, в общем горно осадочные породы разной фракции. А пропорции для создания семи из которого мы будем лить ростверк своими руками следующие:

  • Одно ведро цемента;
  • Одно ведро гравия;
  • Два ведра шлака;
  • Три ведра песка;
  • Полтора-два ведра воды.

Стоит помнить, что полученная масса, попросту бетон для ростверка, должен быть более жидким сначала, а после более плотным по средине, а в конце опять, более жидкая!

Ну и начинаем заливать наш ростверк. Рабочее время рассчитываем так, что бы пролёт был залит одним махом!

Ростверк на сваях видео.

На видео представлено устройство ростверка на сваях. Это не совсем обычный ростверк, он более широкий, но хочу убедить всех пессимистов что это именно ростверк. Просто такое решение было принято согласно технологическому строения здания. Удачи!



**Статья «Ростверк», подготовлена администрацией сайта Строительство от а до я. Енакиево-Донецк*.

Инструкция + Видео и Фото!

Свайный фундамент с ростверком

Еще с давних времен в местностях, где высока вероятность подтопления строений – здания строили с использованием свайных фундаментов. Раньше сваи преимущественно изготавливались из дерева, обработанного природными асептическими материалами. Забивались сваи при помощи механических копров, приводимых в движение мускульной силой или лошадьми. Несмотря на то, что такой процесс занимал довольно много времени с отбирал много сил – результат получался вполне допустимым 0 здание приподнималось над землей и вероятным уровнем затопления.

Чертеж буронабивного фундамента

Также свайный фундамент может применяться при строительстве на слабых грунтах, которые могут сильно сжиматься под тяжестью конструкции дома. Обычный ленточный фундамент на таких участках установить нельзя.

Существует две основных разновидности фундамента на вынесенных опорах: свайный и столбчатый. В принципе это одно и тоже – конструкция дома при их использовании опирается на сваи-столбы, которые поднимают строение над поверхностью земли. Разница в терминологии в основном вызвана технологиями изготовления фундамента.

В случае столбчатого фундамент опоры-столбы отливаются в ямах, выкопанных в грунте и наращиваются с помощью опалубки до необходимого уровня.

В случае свайных фундаментов свая изготавливается заранее. Она может быть изготовлена из разных материалов. Существуют железобетонные сваи, которые изготавливаются промышленным способом на заводах ЖБИ. Такие сваи, напоминающие гигантские гвозди заколачиваются в землю по предварительно проведенной разметке с использованием преимущественно механических устройств: пневматических или дизельных молотов.

Фундамент с ростверком — схема

Кое-где еще используются и деревянные сваи. Для того, чтобы она хорошо вошла в землю – на ее конец одевается специальный наконечник из металла.  Также из металла формируется и кольцо, которое охватывает ту часть бревна, по которому наносятся удары. Таким образом деревянная свая защищается от расщепления. Деревянные сваи как правило изготавливаются из хвойного дерева. Особой популярностью пользуется лиственница, потому что от контакта с грунтовыми водами она только увеличивает свою плотность. После забивки сваи  обрезаются по одному уровню.

В последнее время большой популярностью пользуется винтовые сваи. Это строительное «ноу-хау» пришло к нам из сооружений прибрежной инфраструктуры и широко использовалось военными инженерами. Винтовая свая  — это конструкция из покрытой специальным составом толстостенной металлической трубы, на конце которой, на заостренном участке имеют лопасти. При повороте такая труба действует по принципу шурупа, вкручиваясь в землю.

Образец винтовых свай

В отличии от железобетонных свай, которые невозможно забить в землю без использования строительной техники – винтовые сваи диаметром до 1200 миллиметров вполне можно вкрутить в землю вручную. В этом процессе обычно задействуются три человека – двое вращают вороток, поворачивая сваю, а третий стоит возле сваи и по строительному уровню контролирует ее вертикальное положение. После того, как винтовая свая вкручена – ее обрезают с разметкой по лазерному уровню и внутрь ее заливают бетонный раствор.

На фото изображены классические железобетонные сваи

Буронабивной свайный фундамент

В том  случае, если на вашем участке имеется вспучиваемый грунт (то есть земля с большим содержанием влаги, которая в зимнее время замерзает и поднимает почву) имеет смысл использовать фундамент с буронабивными сваями.

Внутри скважины размещается армирующая конструкция из металлического прутка. Прутки выводятся на уровень выше желаемого горизонта фундамента. В дальнейшем они будут использоваться как задел для арматурного пояса ростверка.

Внутрь опалубки заливается бетон с высокой прочностью. Заливаемый бетон необходимо уплотнять.

Полное созревание бетонного столба происходит примерно через месяц.

Ростверк для столбчатого фундамента

Формируем ростверк для столбчатого фундамента

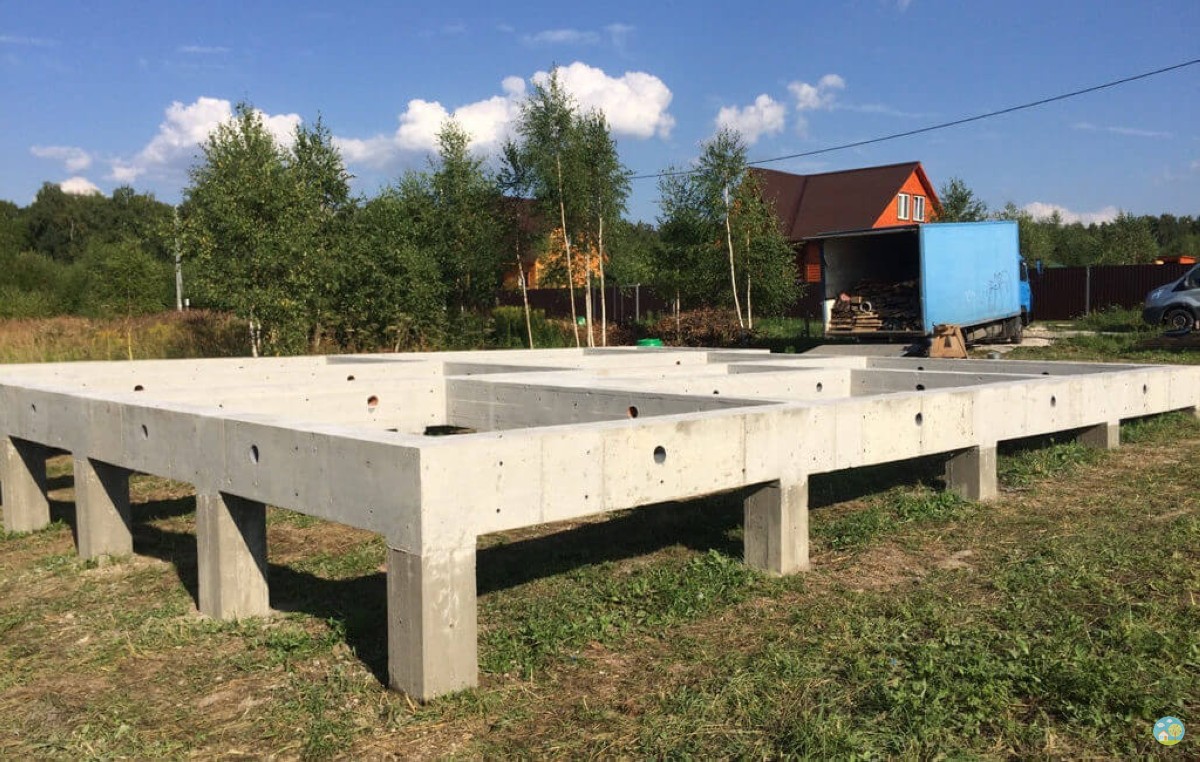

Ростверк представляет собой горизонтальную раму, которая соединяет вместе находящиеся в земле сваи или столбы.

Для его строительства применяются металлические направляющие. Также горизонтальный ростверк можно сформировать из бетонной отливки.

Ростверк для столбчатого фундамента

Обратите внимание, что в свайном фундаменте с ростверком между нижней поверхностью ростверка может иметься зазор, который предназначен для компенсации возможной деформации грунта.

Опалубку на сваях можно заливать в построенную опалубку. Металлическая арматура для каркаса ростверка соединяется с торчащей арматурой свай. Высота такого монолитного ростверка не должна быть менее 30 сантиметров, ширина же рассчитывается исходя из используемого строительного материала стен.

Опалубка для свайного фундамента с ростверком

Такой фундамент позволит исключить контакт между конструкцией дома и грунтом. Это особенно важно в регионах с холодным климатом. Так в зонах вечной мерзлоты дома и другие строения возводятся исключительно на свайных фундаментов.

Однако в таком доме невозможно устроить подвальное или цокольное помещение. Существует вариант, когда пространство между сваями может быть заполнено другим строительным материалом, но такая конструкция не обеспечит достаточной жесткости.
