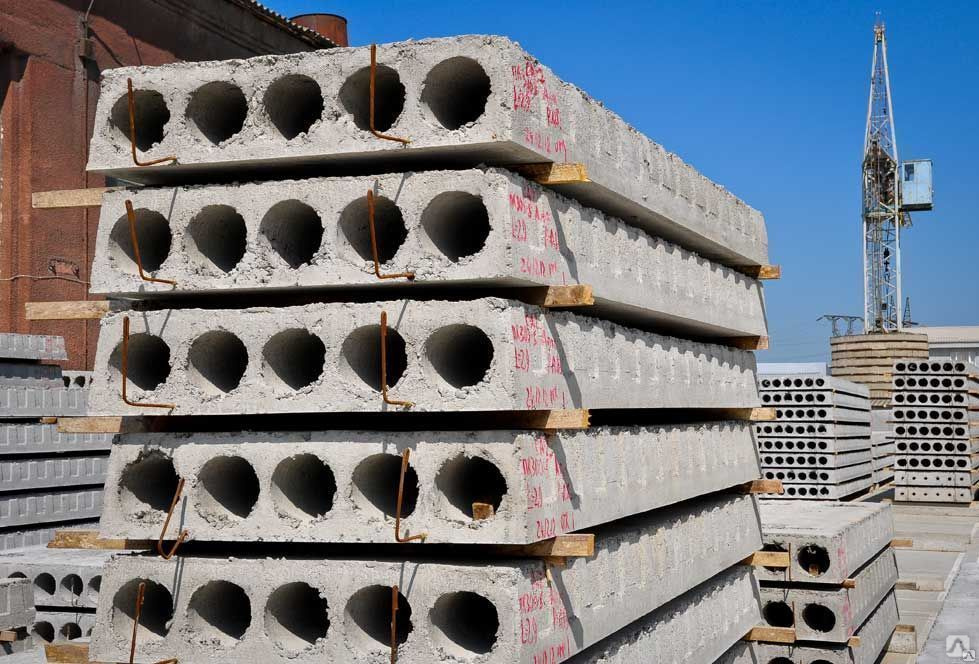

Фото пустотных плит перекрытия: Пустотные плиты перекрытия. Купить железобетонные пустотные плиты перекрытия ПК ПБ в Москве по выгодным ценам

Плита перекрытия: виды и технические характеристики

Содержание:
Виды плит перекрытия: полнотелые плиты
Плита перекрытия пустотная: виды и для чего предназначен каждый из них
Как укладывать плиты перекрытия: несколько нюансов

Подвал, этаж, крыша – все эти элементы строения требуют перекрытия. Не собираетесь же вы летать по воздуху? А из чего лучше всего делать перекрытия? Естественно, из железобетонных плит. Существует, правда, еще один хороший способ перекрытия зданий (монолитное литье), но для его осуществления нужна серьезная опалубка, приобретать или брать в аренду которую – дорогое удовольствие. В этой статье вместе с сайтом stroisovety.org мы разберемся с разновидностями плит и узнаем, как укладывается плита перекрытия своими руками?

Плита перекрытия: характеристики

Существуют всего два основных вида плит перекрытия – это полнотелые и пустотные плиты перекрытия. Каждый из этих видов предназначен для определенного типа построек, но, как и со многими другими строительными материалами, наибольшей популярностью пользуются пустотные железобетонные плиты – их можно назвать универсальными, и подходят они для построек практически любого типа. Не исключением являются и частные дома. Начнем по порядку.

Виды плит перекрытия: полнотелые плиты

Различают три вида полнотелых монолитных плит перекрытия – это ребристые, кессонные и безбалочные плиты.

Размер всех полнотелых монолитных плит перекрытия практически не ограничен – изготавливаются они непосредственно на объекте. Устанавливается горизонтальная опалубка, укладывается арматурный каркас, после чего все это заливается бетоном, при этом бетонировка осуществляется непрерывно. Только так можно получить монолитное перекрытие.

Монолитная плита перекрытия фото

Плита перекрытия пустотная: виды и для чего предназначен каждый из них

Многопустотные плиты перекрытия могут отличаться друг от друга по трем признакам – форме, диаметру пустот и габаритным размерам. С учетом этих различий все пустотные плиты перекрытия разделили на 15 типов, каждому их которых присвоили свою маркировку.

1. 1ПК – плита с круглыми пустотами, диаметр которых составляет 159мм, а толщина 220мм. Предназначена для укладки поверх стен с опиранием по двум сторонам.
2. 1ПКТ – железобетонная плита с круглыми пустотами при толщине плиты в 220мм, диаметр пустот составляет 159мм. Укладывается с опиранием по трем сторонам.
3. 1ПКК – круглопустотная железобетонная плита. Диаметр пустот составляет 159мм, а толщина плиты равна 220мм. Плита предназначена для укладки на стены с опорой по четырем сторонам.
4. 2ПК – плита с круглыми пустотами толщиной 220мм и диаметром отверстий 140мм. Укладывается с опорой на две стороны.
5. 2ПКТ – плита с пустотами диаметром 140мм. Имеет толщину 220мм и предназначена для укладки на стены с опорой на три стороны.
6. 2ПКК – железобетонная плита толщиной 220мм и диаметром пустот 140мм. Укладывается с опорой на четыре стены.

   Монолитная плита перекрытия фото

7. 3ПК – плита круглопустотная толщиной 220мм и диаметром отверстий, который составляет 127мм. Опирание плиты осуществляется на две торцевые стороны.
8. 3ПКТ – железобетонная плита толщиной 220мм и диаметром пустот 127мм. Устанавливается с опорой на 3 стороны (две торцевые и одну длинную).
9. 3ПКК – плита с круглыми пустотами, диаметр которых составляет 127мм. При толщине в 220мм данная плита требует установки с опорой по четырем сторонам.
10. 4ПК – плита железобетонная с круглыми пустотами диаметром 159мм. Толщина плиты в 260мм позволяет устанавливать ее с опорой по двум торцевым сторонам.
11. 5ПК – круглопустотная плита толщиной 260мм и диаметром отверстий 180мм. Ее установка осуществляется с опиранием по двум торцевым сторонам.
12. 6ПК – плита, имеющая круглые пустоты. Ее толщина составляет 300мм, а диаметр пустот 203мм. Опирание этой плиты осуществляется по двум торцевым сторонам.
13. 7ПК – плита имеет толщину 160мм и диаметр пустот 114мм. Предназначена для установки с опорой на две торцевые стороны.
14. ПГ – железобетонная плита с овальными пустотами. Изготавливается толщиной 260мм и предназначена для установки на стены с опорой по двум торцам.
15. ПБ – круглопустотная железобетонная плита, изготавливаемая методом непрерывной формовки. Может разрезаться в любой размер. Этот тип плит имеет толщину 260мм, диаметр пустот 159мм и предназначен для установки на стены с опорой на две торцевые стороны. Размеры всех этих пустотных плит перекрытия унифицированы – они могут иметь длину 6 или 12м и ширину, составляющую 1, 1,2 и 1,8м.

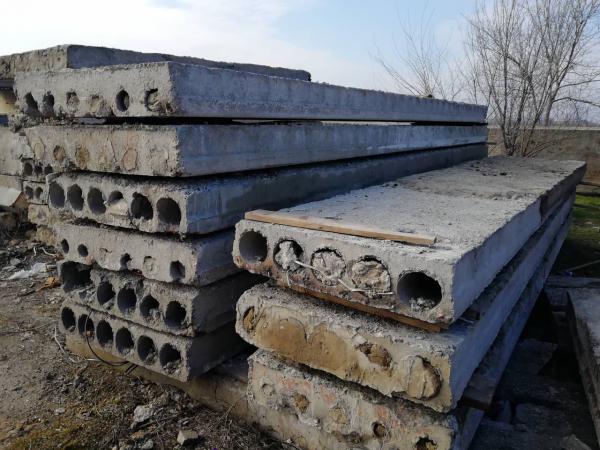

    Виды пустотных плит перекрытия

Как укладывать плиты перекрытия: несколько нюансов

По большому счету, если не обращать внимания на размеры и вес, монтаж плит перекрытия осуществляется достаточно легко. Качественная укладка бетонных перекрытий зависит всего от двух моментов.

1. Ровная плоскость опоры. Больших перепадов стен по высоте не должно быть, 4см – это уже много.
2. Жесткость и прочность поверхности опирания плит. Если стены строения сделаны из газобетона и даже из кирпича, то без бетонного армопояса здесь не обойтись.

Монтаж плит перекрытия фото

Кроме того, на качество укладки плит перекрытия могут повлиять и такие факторы, как площадь опоры плиты (она должна составлять не менее 120мм на каждой стене, на которую опирается плита), раствор, который подкладывается под плиты (он должен быть полусухим – гарцовка) и обвязка плит между собой и со стенами, на которые они уложены.

И напоследок скажу еще одну немаловажную деталь, игнорируя которую плита перекрытия просто не может быть качественно уложена – это заделывание пустот. Торцы плит, опирающиеся на наружные стены и те, которые находятся внутри, но остаются открытыми, сначала нужно заполнить минеральным утеплителем, а потом заделать цементным раствором. Этот нюанс позволит предотвратить промерзание плиты перекрытия в зимний период года.

Автор статьи Александр Куликов

Форма пустотной плиты ПК 63.10

Формы плит перекрытия многопустотных.

Пустотные плиты перекрытия используются для устройства перекрытий во время строительства зданий различных типов. Они с одинаковым успехом применяются для строительства производственных и жилых помещений.
Как правило, пустоты в железобетонных плитах имеют круглое сечение. Благодаря наличию таких пустот, в которых находится воздух, значительно повышаются тепло — и шумоизоляционные свойства конструкций. Учитывая эти свойства, такие плиты широко применяют в жилищном строительстве, они позволяют снижать затраты на устройство дополнительной теплоизоляции. Также имеющиеся в плитах пустоты в целом снижают вес плиты, этот фактор влияет на прочность возводимых оснований и стен, позволяет делать их менее массивными, что в конечном итоге снижает стоимость всего сооружения.

255 000 ₽

Заказать

Технические характеристики

Артикул: a000267

Подробное описание

Бетонные перекрывающие плиты являются наиболее востребованными в строительстве.

Назначение.

Основное назначение пустотных плит — монтаж перекрытий на стыках этажей при строительстве домов из кирпича, стеновых блоков и бетона. Благодаря преимуществам, этот вид перекрытий стал популярным среди всех ЖБИ. Пустотной плитой сооружают перекрытия в многоэтажных, частных и монолитных объектах. Часто такие изделия применяются в качестве несущих каркасов. В промышленности чаще применяют многопустотные армированные модификации из тяжелых бетонов.

Многолетняя строительная практика показывает, что плиты перекрытия являются неизменным материалом, вне зависимости от типа сооружения — торговый комплекс, жилое здание или производственный цех.  Выбирая перекрытия в виде пустотных плит, существенно удешевляется и облегчается процесс строительства, улучшаются тепло- и звукоизоляционные параметры, повышается прочность и надежность здания.

Изготовление пустотных плит

Конструктивно плиты ПК представляют собой параллелепипед с пустотами в виде труб, расположенными продольно. Изготовление плит с круглыми пустотами регламентируется ГОСТом 9561-91. Изделия производятся методом заполнения бетоном металлоформы для пустотных плит, в которую также укладывается арматура. Конструкция формы для пустотных плит предусматривает специальные отверстия, в которые помещаются пуансоны (пустотообразующие трубы). Пустоты позволяют облегчить всю конструкцию плиты и сэкономить бетон.

Предварительно с помощью специального оборудования формы для плит ПК

Металлоформы для пустотных плит «ПЗСМ»

Качество готовых плит зависит от качества металлоформ плит ПК, арматуры, бетона и всего оборудования, которое используется в процессе производства. Компания «ПЗСМ» изготавливает металлические формы для плит с пустотами из качественной стали, соблюдая все установленные ГОСТом размеры. Изделия включают в себя формующий поддон из металла с упорами, на которые осуществляется натяжение арматуры перед заливкой бетона и откидные борта или съемные рамки с отверстиями для пуансонов.

• Борта не деформируются при заливке бетона в форму благодаря прочной конструкции.
• Готовые плиты перекрытия имеют ровные торцы и не требуют дополнительной обработки.
• Отклонения многопустотных плит по габаритам не превышают норм установленных в ГОСТ.
