Плиты межэтажного перекрытия — фото различных видов, стандартные размеры

Одним из наиболее часто встречающихся материалов для сооружения перекрытий между этажами, являются плиты перекрытия. Они применяются всюду – от строительства обычного жилого дома, дол постройки спортивного стадиона.

Есть много их разновидностей, и все они отличаются по разным параметрам – может изменяться толщина плиты перекрытия, максимально возможная нагрузка на отдельные части при эксплуатации, размер, и еще целая куча параметров.

Обозначения и маркировка

Для того, чтобы выбрать подходящую именно для той или иной постройки, применяется специальная маркировка плит перекрытия. Из нее можно узнать все характеристики изделия. Начиная ее длиной и заканчивая предельной нагрузкой, которую сможет выдержать данное изделие.

С маркировкой следует разобраться досконально, чтобы потом не допустить ошибки при выборе.

Типичный пример маркировки выглядит так: ПК60-12-8.

В этом цифро–буквенном коде, каждый составляющий элемент говорит об отдельных характеристиках:

• ПК будет обозначать, кого типа данная плита
• 60 – обозначение ее длины в дециметрах
• 12 – измеряемая так же в дециметрах, ширина
• 8 – индекс допустимой нагрузки

Зная маркировку, можно без труда подобрать необходимые элементы будущей постройки.

Размеры и характеристики

Основными параметрами, имеющими значение, будут длина, ширина, тип и возможная нагрузка. Все они могут изменяться, и поэтому, нужно внимательно изучить маркировку изделий.

Стандартные размеры, которые могут быть у плит перекрытия, варьируются в пределах от 1,5 до 16,2 дециметров по длине, и от 10 до 18 дециметров ширины. Толщина обычно меняется от 220 до 400 миллиметров, в зависимости от длины и типа детали.

Стандартами параметры таких деталей не ограничиваются, и при необходимости, можно на заказ изготовить другие типоразмеры, отличающиеся по длине и ширине. Для разных видов конструкций, размеры могут изменяться.

По характеристикам, все изделия тоже будут разными. Некоторые типы могут потребовать дополнительного устройства звукоизоляции, так как минимальная толщина не обеспечивает хороших показателей.

Преимуществом тонких типов, будет их малый вес. При использовании стандартных размеров, жб плита перекрытия будет практически самым конкурентоспособным материалом из всех, учитывая ее цену.

По остальным характеристикам все подобные изделия можно разделить только по максимальной нагрузке, допустимой на отдельную плиту перекрытия.

Это – существенный момент при возведении сооружений. Ведь от того, какую нагрузку способна выдерживать плита, зависит и ее несущая способность. Все вместе, эти параметры будут определять надежность постройки в целом.

Типы и разновидности

В строительстве нет унифицированного типа применяемых конструкционных элементов. И межэтажное перекрытие – не исключение. Для разного рода построек и методов строительства, применяются разные типы деталей.

Ребристые

Их отличием будет своеобразный профиль изделия. За счет него, такие изделия лучше переносят нагрузки на изгиб. Но, наличие балок в конструкции П образных плит перекрытия, ограничивает их применение при создании жилых помещений.

Ребристые плиты, могут изготавливаться как с проемами, так и сплошными. Этот момент позволяет их применять для создания чердачных помещений или подвалов.

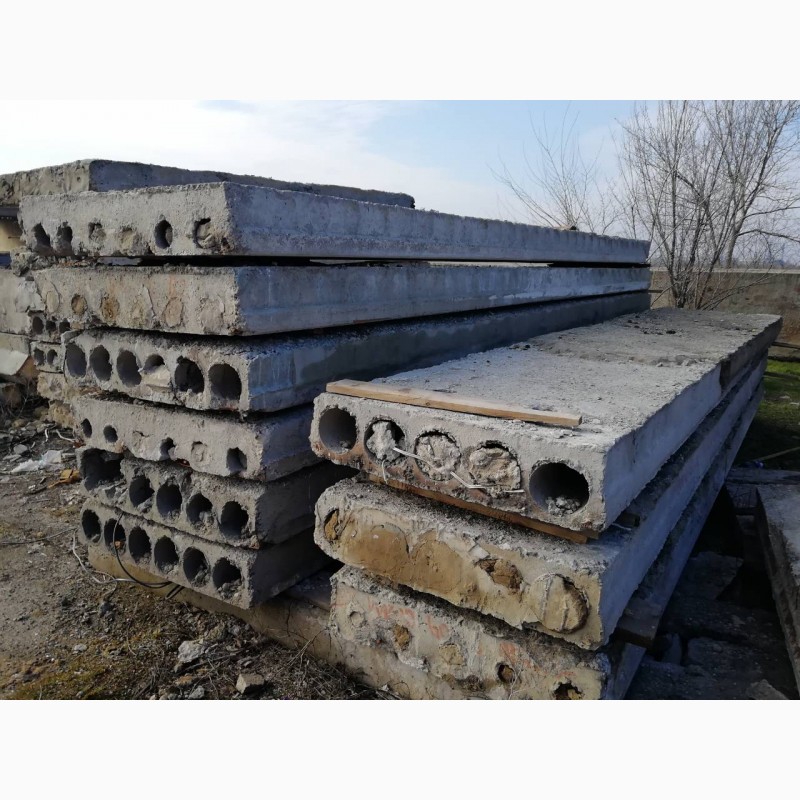

Пустотные

Применяются в основном, для сооружения междуэтажных пролетов. Пустотные плиты перекрытия обладают отличными звукоизоляционными и теплоизолирующими свойствами.

Используются при возведении сооружений из бетона, различных видов строительных блоков и кирпича.

Являются наиболее популярным видом подобной продукции, чему способствует малый вес такой плиты.

Монолитные

Они являются наиболее прочными из всех, применяемых в строительстве типов. Максимальная нагрузка, допустимая на деталь, изготовленную по этой технологии, будет иметь самое высокое значение.

Именно высокая несущая способность и определила ее основную сферу применения – многоэтажные постройки, высотные дома.

Благодаря возможности применить разные типы конструкций, могут быть изготовлены и с применением профнастила, и с применением специальных блоков, в монолитно – сборных разновидностях.

Последние, без труда собираются собственными руками, без применения тяжелой техники.

Сплошные

Этот тип чаще всего используется при строительстве сложных или промышленных объектов.

При эксплуатации, этот вид строительных конструкций, может переносить очень серьезные нагрузки.

Для их производства используется бетон, с повышенными характеристиками прочности.

Облегченные

Название говорит само за себя – такой тип изделий будет очень легким, за счет большого количеств а пустот в их конструкции.

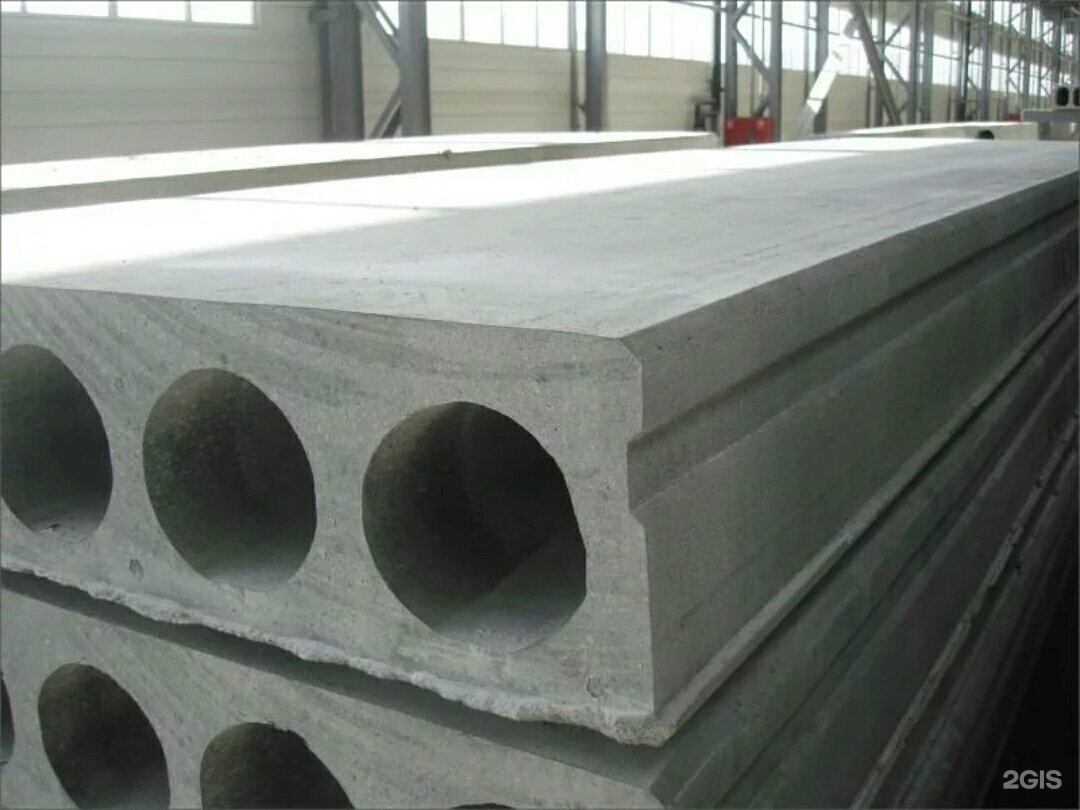

Выглядят такие плиты, примерно, как на фото.

Применяются как в малоэтажном строительстве, так и при возведении производственных сооружений.

Основное преимущество подобной детали – ее вес.

Это позволяет их применять в сооружениях, располагающихся на слабых грунтах и фундаментах, имеющих невысокие показатели прочности.

Сферы использования

• Прежде всего, их используют для создания перекрытий между этажами постройки. Лучше всего, для этих целей подходят пустотные варианты изделий.
• Второй областью применения таких конструкционных элементов, будет создание перегородок и чердачных перекрытий. Для первого типа применения лучше всего использовать пустотные типы изделий, а для создания верхней части чердака или подвала, подойдет ребристые разновидности.
• Теплотрассы из таких деталей, тоже можно собирать, используя как ограждающий или конструкционный элемент.
• Гаражи, особенно, если они рассчитаны на несколько машин, очень удобно собирать именно из таких частей. Одни могут выполнять роль стен, а другие можно использовать как крышу. Тут самым лучшим выбором станут пустотные детали.

Производство

Производят их, чаще всего, с применением конвейерной технологии. Весь процесс, происходит при прохождении нескольких технологических этапов, на каждом из которых производится определенная операция.

В основном, этот способ применим для изготовления большого количества однотипных конструкций. Поэтапно, все они проходят тот или иной вид обработки, а в конце конвейера получается полностью готовая часть будущего здания или сооружения.

Все этапы происходят друг за другом, а перемещается заготовка, по специальной конвейерной ленте. Это исключает необходимость переносить их при помощи крана, а перемещения происходят строго по заданному временному интервалу.

Определяется такой интервал времени, периодом, который необходим для выполнения самой длительной операции. После ее окончания, все заготовки перемещаются к следующему этапу производственной линии.

Недостатком этого варианта производства, является необходимость больших единовременных вложений в оборудование. При создании производства, следует учесть и высокую производственную мощность объекта, необходимую для безубыточной его работы.

Поточно – агрегатный метод производства, подразумевает несколько иную технологию производственного процесса.

При изготовлении, с помощью формовальных машин, заготовки сформировываются в специальных опалубочных формах, из бетонной массы, после чего, краном перемещаются для тепловой обработки в специальную камеру.

После прохождения через этот процесс, с готовой детали снимается опалубочная форма, которая отправляется для повторного использования.

Основным отличием от применения конвейера здесь будет произвольный временной интервал между операциями и перемещение всех частей при помощи кранов.

Еще одним существенным отличием такого способа производства плит перекрытия, будет возможность более гибко подходить к изготовлению различных по характеристикам образцов продукции.

Заключение

Где бы ни применялись, плиты перекрытия всегда будут одним из наиболее востребованных элементов постройки. Без них, невозможно создать полноценное сооружение с несколькими используемыми этажами.

Дешевизна и унифицированность размеров, а так же различные технологические и эксплуатационные характеристик, дают возможность применять такие части при создании самых разных объектов от стандартных жилых домов, до сооружений с индивидуально разработанной конструкцией.

Об одной особенности применения пустотных плит в перекрытиях каркасных зданий [техническая экспертиза зданий и сооружений]

В.В. Габрусенко

Первые пустотные железобетонные плиты, массовое производство которых в стране было освоено в 1950-е годы, были предназначены для перекрытий многоэтажных жилых и общественных зданий с каменными (кирпичными) стенами. Здания эти проектировались (да и сейчас проектируются), как правило, по жесткой конструктивной схеме, и в жестком диске перекрытий не нуждались.

Для зданий с жесткой конструктивной схемой на боковых поверхностях плит предусматривались продольные пазы (рис. 1), благодаря которым при заливке цементным раствором швов между плитами создавалось шпоночное соединение. Соединение это предусматривалось для включения в совместное деформирование (вертикальное перемещение) смежных плит: при более интенсивном нагружении одной из них (например, перегородкой) в совместные деформации включались и соседние (рис. 2). Это, во-первых, вынуждало смежные плиты воспринимать часть местной нагрузки и, во-вторых, обеспечивало целостность отделки потолка. Таким образом, шпонки из цементного раствора воспринимали сдвигающие (перерезывающие) силы только в вертикальном направлении.

Рис. 1. Плита с продольными пазами

Рис. 2. Вертикальные деформации плит при отсутствии (а) и наличии (б) шпонок

В конце 1960-х годов, после введения в действие типовой серии ИИ-04, пустотные плиты стали широко применять и в перекрытиях каркасных зданий связевой системы. В каркасных зданиях функции плит существенно возросли. Теперь они в совокупности должны создавать жесткие горизонтальные диски (горизонтальные связи), чтобы обеспечить совместную работу плоских рам. В противном случае стойки плоских рам получают разные перемещения от действия горизонтальных нагрузок — меньшие там, где установлены диафрагмы жесткости (вертикальные связи), и большие там, где диафрагм нет (рис. 3), т. е. пространственная жесткость каркаса не обеспечивается. Иными словами, при отсутствии жестких дисков перекрытий в одних плоских рамах горизонтальную нагрузку воспринимают диафрагмы, в других — стойки (колонны). В последних, естественно, возникают большие изгибающие моменты, на восприятие которых они не рассчитаны.

Рис. 3. Горизонтальные деформации перекрытия при отсутствии жесткого диска (вид в плане):

1 — колонны, 2 — ригели, 3 — диафрагмы жесткости, 4 — плиты

При работе в составе жесткого диска между боковыми поверхностями плит возникают сдвигающие силы в горизонтальной плоскости, которые шпонки старого образца воспринимать не в состоянии. Поэтому авторами серии ИИ-04 были разработаны чертежи специальных плит, имеющих только одно принципиальное отличие от старых, — вместо продольных пазов на боковых поверхностях предусмотрены круглые блюдцеобразные углубления (рис. 4). Заполнение углублений раствором образует шпонки, способные воспринимать сдвигающие силы как вертикального, так и горизонтального направления.

Рис. 4. Плита с боковыми углублениями

Этот краткий исторический экскурс понадобился в связи с одним обстоятельством. В последнее время на ряде объектов строительства каркасных зданий (преимущественно, из металла) стали использовать пустотные плиты перекрытий, изготовленные по экструзионной технологии (см. фото). Технология эта очень экономична и высокопроизводительна: на длинном стенде с помощью экструдера изготавливается одна непрерывная плита, которая разрезается затем дисковой пилой на отрезки нужной длины. Однако позволяет она изготавливать плиты только с продольными пазами, которые, как мы уже убедились, жесткость диска перекрытия не обеспечивают. Отсутствие же жесткого диска неизбежно приводит к перегрузке тех колонн, которые не соединены вертикальными связями.

Фото. Плиты, изготовленные по экструзионной технологии, на одном из строительных объектов

Чтобы исключать в будущем подобные ошибки, чреватые аварийными последствиями, на наш взгляд, необходимо в проектной документации особо оговаривать тип шпоночных соединений (боковых поверхностей) пустотных плит перекрытий. В случае же применения в каркасных зданиях плит с продольными пазами следует предусматривать специальные меры, обеспечивающие горизонтальную жесткость перекрытий.

Дизайн иконок из пустотелых бетонных плит на белом векторном изображении

1. лицензионные векторы
2. org/ListItem»> Бетонные векторы

ЛицензияПодробнее

Тип лицензии определяет, как вы можете использовать этот образ.

Владение Узнать больше

Хотите, чтобы это векторное изображение было только у вас? Эксклюзивный выкуп обеспечивает все права этого вектора.

Мы удалим этот вектор из нашей библиотеки, а художник прекратит продажу работ.

Способы покупкиСравнить

Оплатить стандартные лицензии можно тремя способами. Цены составляют $ $.

Способы покупкиСравнить

Существует два способа оплаты расширенных лицензий. Цены составляют $ $.

Оплата

Дополнительные услугиПодробнее

Нравится изображение, но нужно всего лишь несколько модификаций? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры

• Изменить текст
• Изменить цвета
• Изменить размер до новых размеров
• Включить логотип или символ
• Добавьте название своей компании или компании

Включенные файлы

Подробности загрузки. ..

• Идентификатор изображения

  33824964

• Цветовой режим

  RGB

• Художник

  ЛюбовьСвобода

Floors & Roofs — Ассоциация производителей предварительно напряженного бетона Флориды

Полы являются ключевым элементом, когда речь идет о архитектурной свободе и дизайне. Их несущая способность напрямую влияет на потребность в перегородках и других конструктивных элементах здания. Двойные тройники и многопустотные или сплошные плиты представляют собой предварительно напряженные элементы перекрытий. Превосходная несущая способность и структурная эффективность позволяют строить большие площади с меньшим количеством перегородок. В конечном итоге это означает большую свободу в дизайне и экономию материальных затрат.

Двойные тройники

Двойные тройники, названные в честь своей формы, используются в основном в качестве элементов настила пола и крыши для любого типа конструкции, включая парковочные конструкции и все типы зданий. Они изготавливаются:

• Предварительно обработанные с толщиной фланца 4 дюйма, что создает изнашиваемую поверхность в конструкциях парковок; или

• С полевым верхом с 2-дюймовым. фланец, на который в полевых условиях добавляется монолитное бетонное композитное покрытие толщиной от 2 до 4 дюймов. Для конструкции крыши обычно нет необходимости добавлять покрытие на 2-дюймовый фланец.

Стандартная ширина: 8, 10, 12 и 15 футов.
Стандартная глубина:  24, 26, 28, 30, 32 и 34 дюйма.
Стандартная отношение пролета к глубине: Полы: от 25 до 35 / Крыши: от 35 до 40
Отделка:  Фасонная сторона в основном будет «литой», что приведет к гладкой твердой отделке. Это вообще остается как есть и не красится, хотя при желании можно. Сторона верхней части полки будет сглажена для конструкции крыши, оставлена ​​шероховатой, если она получит полевое покрытие, или зачищена (либо в поперечном, либо в продольном направлении), или закручена вихрем, если она будет использоваться в качестве изнашиваемой поверхности в конструкции парковки. .

Фото через Finfrock

Фото через Finfrock

Пустотные плиты

Пустотные плиты используются преимущественно для изготовления элементов перекрытий и крыш различных сооружений, таких как жилые дома, гостиницы, офисные здания, школы и тюрьмы.

Стандартная ширина: 2, 4 и 8 футов; некоторые производители сборного железобетона предлагают ширину 10 и 12 футов
Стандартная глубина:  6, 8, 10, 12, 15 и 16 дюймов.
Типовое отношение пролета к высоте:  Этажи: от 30 до 40 / Крыши: от 40 до 50

Фото через Precast Specialties

Примечание. Каждый производитель многопустотных плит использует запатентованный процесс, который создает различные формы для формирования пустот внутри кусков. Информацию об основных типах пустотелых материалов и отличительных формах, производимых каждым процессом, можно найти в разделе 9.0122 Справочник по дизайну PCI, 7-е издание . Таблицы нагрузок и диаграммы пролетов можно найти в разделе Design Resources .

Полнотелые плиты

Полнотелые плиты используются в качестве конструкционных элементов настила, аналогично пустотным плитам. Они могут быть изготовлены на ярусном натяжном предприятии и армированы напрягаемой арматурой или отлиты в отдельных формах либо напрягаемой арматурой, либо обычными арматурными стержнями. Обычно они отливаются в том же положении, что и в конструкции.

Размеры могут варьироваться в зависимости от конструктивных требований.

Стандартная ширина: от 4 до 12 футов.
Типовые пролеты: от 8 до 30 футов.
Стандартная толщина: от 4 до 12 дюймов. 49 Лицевая сторона (нижняя) гладкая, как литая и обычно остается таким в готовой конструкции.
