Железобетонные плиты перекрытия в настоящее время являются неотъемлемым элементом при строительстве различных зданий и сооружений. Простота конструкции, а также относительно невысокая стоимость сделала эти плиты самым популярным материалом для строительства любых объектов.

Схема пустотной плиты перекрытия.

Пустотные железобетонные перекрытия серии ПБ имеют множество преимуществ над другими материалами. Если сравнивать их с полнотелыми изделиями, становится понятно, что пустотная конструкция при практически таких же прочностных характеристиках имеет более низкую теплопроводность, а это важный аспект при использовании железобетонных изделий в среднем климатическом поясе. С точки зрения инженерного подхода, пустотные конструкции значительно легче полнотелых, данный факт позволяет коренным образом облегчить несущую способность стен. Это очень актуальный момент в строительстве частных домовладений. Естественно, и цена пустотных плит меньше, чем полнотелых.

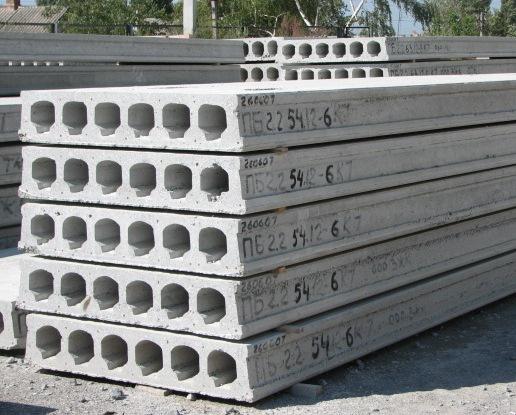

На фото представлена пустотная железобетонная плита в разрезе. Хорошо заметно, что шесть отверстий в профиле плиты значительно облегчают конструкцию, сохраняя при этом ее прочность.

Выбор между пустотными плитами и монолитными конструкциями

Схема перекрытия из крупных панелей.

Еще на стадии проекта встает вопрос, какого типа должны быть перекрытия в будущем здании. Как правило, различают три основных типа. Это железобетонные пустотные конструкции, перекрытия монолитного типа и деревянные. Конечно, у каждого типа есть и преимущества, и недостатки. Но пустотные плиты выигрывают по нескольким показателям. Так, перекрытия, имеющие в разрезе отверстия, являются отличным теплоизолятором, довольно хорошо гасят звуковые волны. Монтаж такого изделия никак не связан с погодными условиями, тогда как работы с монолитными перекрытиями нельзя проводить при низких температурах. Плиты пустотные типа ПБ после своего изготовления уже готовы воспринимать расчетные нагрузки, монолитные же сооружения положено выдерживать определенный период времени до того, как окончится процесс высыхания и упрочнения бетона.

Плиты серии ПБ имеют гладкую поверхность, горизонтальный уровень выдержиается еще при их производстве.

Деревянные перекрытия используются в основном в малоэтажном частном строительстве в силу своих ограниченных прочностных характеристиках.

Вернуться к оглавлению

Размеры и классификация пустотных плит

Схема плитного перекрытия.

Железобетонные пустотелые плиты в большинстве случаев имеют в своей маркировке значение длины и ширины. Высота перекрытия чаще всего равняется 220 мм. Типичная для этих изделий маркировка выглядит следующим образом ПБ-24-12 или ПБ-60-12. Где значения 24 и 60 – это приблизительна длина изделий в дм соответственно, а 12 – значение ширины в дм. Диаметр отверстий равен 150 мм, иногда встречаются изделия с диаметром отверстий равным 159 мм. Словосочетание “приблизительная длина” означает, что, например, изделие ПБ-25-12 имеет длину 2480 мм, то есть этим учитывается зазор при укладке конструкций. Изделия ПБ с шириной 12 дм, как правило, в сечении имеют 6 отверстий. Приведенная ширина 12 дм – одна из наиболее часто используемых в строительстве в силу своей популярности, расчет сооружений очень часто приводят к применению плит именно такой ширины.

Вернуться к оглавлению

Производство железобетонных пустотных перекрытий

Плиты перекрытия пустотного типа ПБ производят методом безопалубочного формования. Расчет пустотной конструкции предлагает тяжелый высокопрочный бетон. Изделия выпускаются предварительно напряженными, армируются высокопрочной арматурой. Армирование проводится в продольном направлении. На специализированном стенде производится формовка будущей плиты на натянутые армирующие канаты. Полученное изделие имеет длину до 200 м, после застывания и просушки бетона изделие режут на заданные длины. Современные заводы железобетонных изделий выпускают плиты методом безопалубочного формования длиной от 2,4 до 9,6 м. Эта возможность позволяет крупному заказчику произвести заказ на конкретное количество плит. Расчет армирования стальными канатами зависит от толщины будущего изделия.

Допускается изготовление перекрытий с косым разрезом по специальным заказам. Существуют линии старого образца для выпуска перекрытия типа ПК с помощью использования металлоформ. Данная технология считается устаревшей и не дает тех преимуществ, которые есть у изделий типа ПБ. Шаг нарезки плит составляет 10 см, такие недостижимые ранее значения дают возможность производить расчет конструкции здания без привязки к типичным размерам. Усиление таких конструкций достигается путем преднапряжения бетона. Также плиты для некоторых заказчиков изготавливают утепленными, используя пенополистирол.

Вернуться к оглавлению

Применение пустотных перекрытий в различных областях строительства

Схема пустотелой плиты в разрезе.

Железобетонные пустотные изделия шириной 12 дм часто используют в строительстве панельных домов, гаражей различных учреждений. Плиты ПБ60-12 применяют для межэтажных перекрытий рядовых жилых объектов. Плиты, имеющие ширину 12 дм, являются самым ходовым изделием. При проектировании большинства зданий формируют межэтажные перекрытия именно под этот размер. Новая технология производства изделий серии ПБ, конечно, позволила осваивать более сложные проекты, избегая при этом возведения монолитных перекрытий. Понятно, что в сложнейших неординарных проектах без монолитных технологий не обойтись, но многие здания стало проектировать и возводить значительно проще с использованием плит, произведенных по технологии безопалубочного формования.

Если сравнивать, к примеру, перекрытия ПК60-12 и ПБ60-12, ясно, что использование конструкции серии ПБ предпочтительней в силу того, что плита, произведенная по новой технологии, будет иметь значительно более точные геометрические размеры, идеальную плоскость. А это немаловажное качество при дальнейшей отделке здания. Другим важным моментом является повышенная прочность плиты, это позволяет не проводить дополнительные расчеты для усиления конструкций.

Расчет железобетонных изделий включает в себя несколько пунктов. Это расчет по деформации, расчет по раскрытию трещин. Усиление конструкции подразумевает технологию предварительного напряжения бетона. То есть предварительно натянутые стальные канаты после укладки бетона и его схватывания освобождают от нагрузок, а усилие натянутых канатов передается застывшему бетону. Изделие получается напряженным на сжатие, что позволяет выдерживать при строительстве значительно большее усилие, чем обычная конструкция.

Проект любого здания включает расчет всех возможных нагрузок еще до начала строительства. Иногда возникают ситуации, когда построенное здание расширяют путем добавления этажа либо пристраивают дополнительные корпуса и сооружают переходы. Данное мероприятие требует произвести тщательный расчет нагрузок на несущие конструкции, почти всегда приходится производить усиление перекрытий между достраиваемым этажом.

Объем проведенных работ должен полностью соответствовать проекту, предусматривающему расчет усиливающих конструкций. Любые работы, подразумевающие усиление перекрытий, положено производить только имея полный расчет нагрузок и сил, действующих на плиту. Любой кустарный метод, такой как обычная укладка бетона в пустоты, категорически недопустим.

В настоящее время объем производства пустотелых плит перекрытия серии ПБ возрастает, так как современные жесткие требования при проектировании зданий требуют наиболее качественных и прочных изделий из железобетона.

Пустотные плиты перекрытия: характеристика, размеры и маркировка

Главная |Блоки и перекрытия |Технические характеристики пустотных плит перекрытия

Дата: 21 августа 2017

Коментариев: 0

Возведение многоэтажных зданий связано не только с разработкой проекта и определением места строительства. Важный момент – правильно выбрать железобетонные конструкции, к которым относятся пустотелые плиты перекрытия. Они используются в качестве связующих элементов при формировании межэтажной основы в постройках сборного типа и сборно-монолитных зданиях.

Повышенная несущая способность железобетонных элементов обеспечивает устойчивость возводимых строений. Перекрытия пустотные усиливаются предварительно напряженными стальными прутьями, эффективно поглощают шумы, обеспечивают надежную теплоизоляцию, обладают повышенной стойкостью к воздействию влаги и температуры.

Применяя плиты пустотные в строительной отрасли важно знать их эксплуатационные характеристики, конструктивные отличия, особенности изготовления, а также уметь расшифровать маркировку пустотной панели и выбрать плиту перекрытия в соответствии с действующей нагрузкой. Остановимся подробно на этих особенностях.

Плиты перекрытия пустотные давно стали самым распространенным способом монтажа этой системы

Пустотелые плиты перекрытия – изготовление и конструкция

Панели перекрытия изготавливаются предприятиями по производству железобетона по различной технологии:

• безопалубочным путем на специальном оборудовании с применением вибрационной трамбовки. На автоматизированной линии формируются панели пустотные, размеры которых определяются индивидуально путем резки непрерывно перемещающегося бетонного массива. В зависимости от требований клиента определяется длина, на которую разрезается пустотка. Габарит продукции, маркируемой ПБ, не превышает 12 м;
• путем заливки бетонной смесью стационарно расположенной металлической опалубки длиной до 9 метров. В форме закреплены предварительно напряженные арматурные прутья и стальная сетка. Залитая бетонным раствором конструкция, находящаяся в каркасе, подвергается виброуплотнению и тепловой обработке в пропарочных камерах. Извлечение плиты и дальнейшее перемещение производится с помощью строповочных проушин. Стройматериал обозначается индексом ПК.

Элементы перекрытия пустотные конструктивно представляют собой железобетонный параллелепипед с полостями круглого сечения, выполненными параллельно продольной оси.

Наличие цилиндрических полостей повышает эксплуатационные характеристики:

• положительно влияет на прочностные характеристики;
• улучшает теплоизоляционные характеристики;
• облегчает процесс прокладки инженерных коммуникаций;
• снижает степень воздействия внешних шумов.

Плиты перекрытия пустотные выпускаются в широкой номенклатуре, но их параметры достаточно жестко нормируются стандартами и строительными нормами

Пустотная панель производится из бетонного раствора тяжелых марок (М300–М400), усиливается стальной сеткой и специальной арматурой класса А3-А4, отличающейся повышенной устойчивостью к коррозионным процессам.

Инструкция по монтажу

Главным правилом при установке пустотных железобетонных плит является соблюдение расчетов, которые должны быть указаны в чертежах.

Площадь, на которую опирается перекрытие влияет на качество и прочность строения:

• если поверхности для укладки будет недостаточно, то под давлением произойдет деформация стены;
• в случае большой площади опоры увеличится теплоотдача от стен к плитам, что приведет к потере энергоэффективности.

Минимальная глубина опоры зависит от материала стены:

• кирпич – 9 см;
• газо- и пенобетон – 15 см;
• стальной каркас – 7,5 см.

В процессе монтажа перекрытий на кирпич и газо-/пенобетон рекомендуется делать армированный пояс для того, чтобы стены не деформировались под давлением, а также не разошлись в разные стороны.

Последовательность установки пустотных плит выглядит следующим образом:

1. Подготовка стен с последующим нанесением раствора в те места, которые буду считаться рабочей поверхностью.
2. Установка погрузочных крюков в специальные крепления на поверхности плиты (строповка). Далее конструкцию требуется поднять и уложить на несущие стены с учетом глубины опора.
3. Заполнить пустоты и стыки между пустотной плитой раствором (в том случае, если стыки небольшие) или бетоном с армирующими прутами (при большом остаточном пространстве).

Для повышения прочности можно связать все плиты в одну монолитную конструкцию. Для этого требуется все продольные и поперечные швы между перекрытиями связать бетоном и арматурой, а снаружи сделать армопояс, толщина которого может составлять от 45 мм.

Пустотные плиты перекрытия – характеристика

Основными качествами облегченных пустотелых элементов являются:

• повышенные прочностные характеристики;
• уменьшенный по сравнению с полнотелыми конструкциями вес;
• приемлемая цена;
• высокая степень надежности;
• теплоизоляционные свойства;
• надежная звукоизоляция;
• стойкость к воздействию огня.

Высокие эксплуатационные характеристики продукции с цилиндрическими полостями способствуют росту их популярности при возведении многоэтажных зданий.

Маркировка пустотных плит перекрытия – расшифровка аббревиатуры

Вся продукция, выпускаемая предприятиями железобетонных изделий, маркируется согласно требованиям стандарта. Это позволяет заказчикам и проектировщикам по маркировке определить необходимые параметры.

Маркировка стандартизована, например, ПБ 12-10-8

Например, продукция с маркировкой ПК 23.15-8 расшифровывается следующим образом:

• ПК – обозначает плиту перекрытия с круглыми каналами, произведенную методом заливки в опалубку;
• 23 – округленный размер изделия длиной 2280 мм, выраженный в дециметрах;
• 15 – соответствует ширине, равной 1490 мм с округлением до дециметров;
• 8 – допускаемая нагрузка на поверхность, соответствующая для данного стройматериала 800 кгс/м2, не учитывающая собственную массу.

Аналогичным образом можно расшифровать пустотную панель с обозначением ПБ 72.15-12,5:

• ПБ – соответствует панели с цилиндрическими полостями, изготовленной безопалубочным методом;
• 72 – округленный до дециметров размер изделия длиной 7180 мм;
• 15 – соответствует ширине 1490 мм, округленной до дециметров;
• 12,5 – нагрузка на поверхность, соответствующая для данного изделия 1250 кгс/м2, не учитывающая собственную массу.

Усиление

Чаще всего усиление пустотных плит производиться для их восстановления. Если арматура начинает ржаветь, то она увеличивается в объеме и разрушает бетон вокруг нее. Поэтому процедура усиления выполняется в момент реконструкции здания, во время ремонтных работ или в процессе надстройки дополнительных этажей.

Для того, чтобы избежать обрушения панели во время усиления требуется:

1. Установить распорки, которые должны снизить давление на плиту. Для этого можно использовать металлические трубы, швеллера или деревянный брус с большим диаметром.
   Между опорами нужно установить клинья и деревянные прокладки, чтобы потом не было проблем с демонтажем опор.
2. Зачистить место, в котором будут проводиться работы по укреплению от пола (стяжки), штукатурки, краски или других отделочных материалов. Если произошло разрушение бетона, то очистить арматуру и ближайшую поверхность от коррозии. Убрать из места стыка старого и нового бетона всю пыль.

Укрепление плит требует дополнительного расчета предельного допустимого веса, так как этот процесс чаще всего выполняется с применением арматурной сетки с ячейкой 150х150 мм или более и бетонной стяжки.

Такая процедура увеличит общий вес конструкции. В процессе укрепления используется специальная торкрет пушка, которая под высоким давлением наслаивает бетон на металлический каркас.

Также существует несколько современных методов усиления:

• углекомпозитные ленты, которые подходят для любого типа строения. Путем наслаивания этого материала увеличивается параметр прочности;
• метод Hilti – это усиление с помощью анкерных стержней и химического состава.

Размеры бетонных плит перекрытия

Предназначенные для формирования межэтажного перекрытия плиты изготавливаются согласно действующему стандарту.

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H

Нормативным документом регламентируются следующие параметры:

• длина изделия, составляющая 1,68–12 м;
• ширина панели 0,98–1,48 м;
• толщина плиты, равная 22 см;
• диаметр цилиндрических полостей, находящихся в интервале 11,4–15,9 см;
• марка бетона, из которого изготовлена строительная продукция М200–М400;
• расход бетона, а также стальной арматуры для изготовления продукции;
• масса конструкции 0,75–5 т;
• величина расчетного усилия, выраженного в кгс/м2 800–

В зависимости от требований заказчика и области применения длина, ширина, толщина, а также диаметр каналов могут изменяться. Соответствие изделий требованиям государственного стандарта, соблюдение технологии изготовления являются гарантией надежности продукции, применяемой для формирования межэтажных оснований.

Пробивка отверстий

В пустотных плитах не рекомендуется делать отверстия без тщательного расчета. С помощью алмазного сверления допускается пробивка одного ребра (не крайнего) с размером отверстия не более 150 мм (при учете диаметра пустот плиты в 159 мм). Данная процедура снизит полезную нагрузку плиты с 0,8 до 0,6 т/м2.

Отверстие требуется делать так, чтобы не нарушить целостность арматуры (попасть в пространство между ними). Не рекомендуется использовать для пробивки отверстий крупные перфораторы.

Какую нагрузку выдерживает плита перекрытия

Несущая способность пустотных плит перекрытия определяется стандартом, обеспечивается конструкцией изделия, применяемыми при изготовлении материалами, соблюдением технологических требований.

Чтобы определить, какую конструкцию перекрытия монтировать в доме, необходимо провести предварительный расчет, который, прежде всего, опирается на величину нагрузок

Элементы межэтажной основы с цилиндрическими каналами воспринимают следующие виды усилий:

• постоянно действующие с верхней и нижней части статические нагрузки. Они создаются напольным покрытием, массой стяжки, элементами утепления, весом подвесного потолка, межкомнатных перегородок, колонн, мебели, осветительных приборов;
• динамические усилия переменного характера, которые создаются перемещающимися по поверхности межэтажного основания людьми, домашними животными и подвижными элементами интерьера (мебелью и предметами на роликоопорах).

По площади приложения действующие усилия делятся следующим образом:

• локальные или точечные, создаваемые подвешенным к потолку оборудованием или установленными колоннами;
• распределенные, которая создается подвешенным навесным оборудованием, например, подвесным потолком или установленной на пол мебелью и предметами интерьера.

Довольно часто воздействие распределенных и точечных усилий осуществляется комплексно.

Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку

Расчет максимальной нагрузки, которую способна выдержать бетонная панель, выполняют следующим образом:

1. Разрабатывают детальную схему строения, учитывающую количество опорных элементов и особенности их размещения.
2. Рассчитывают общую массу конструкций и элементов, воздействующих на несущую поверхность.
3. Определяют действующие нагрузки путем деления суммарных усилий на количество межэтажных панелей.

При выполнении расчетов в обязательном порядке учитывают массу:

• межкомнатных перегородок;
• цементной стяжки;
• материалов для утепления;
• напольного покрытия;
• мебели и оборудования.

На примере опорной конструкции с маркировкой ПК 23.15-8 (габаритом 1490х2280 мм, массой 1180 кг), допускаемая нагрузка на которую составляет 800 кгс/м2, рассмотрим алгоритм расчета:

1. Определяем площадь основы путем перемножения габаритов 1,49 м х 2,28 м = 3,4 м2.
2. Вычисляем действующую на квадратный метр основания нагрузку 1180:3,4=347 кг.
3. Отнимаем от допускаемого стандартом усилия собственную массу 800-347=453 кг.
4. Суммируем действующий на квадратный метр площади общий вес цементной стяжки, напольного покрытия, мебели, перегородок и людей (допустим, 250 кг).
5. Сравниваем результат с ранее полученным значением 453-250=103 кг.
6. Разница в 103 кг свидетельствует о достаточном запасе прочности на квадратный метр площади основания.

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены

Большинство выпускаемых панелей рассчитаны на восприятие стандартной нагрузки, равной 800 кг/м2. Указанное значение является оптимальным для большинства жилых помещений. Однако, при необходимости, можно использовать изделия, способные воспринимать на квадратный метр поверхности нагрузку, равную 1–1,6 тонны.

Как делают: процесс производства

Для производства железобетонных пустотных плит перекрытия используется 2 основных метода изготовления:

• опалубочный;
• безопалубочный.

В первом случае используется каркас из арматуры и металлической сетки, который укладывается в специальную форму. Далее на специальные крепления внутри «скелета» укладываются легкие трубы, которые потом будет легко достать.

После этого каркас заливается бетоном. Для того, чтобы выдавить лишний воздух и сформировать ровную поверхность резервуары устанавливают на специальные вибрационные машины. Когда плита окончательно сформируется ее накрывают теплоизоляционным полотном и производят термическую обработку паром температурой 120 °С, а также давлением в 0,8 МПа. Температура среды поддерживается в пределах 65°С в течение 12-18 часов.

По окончанию термообработки требуется дать плите «настояться», чтобы снять лишнее напряжение и улучшить сцепление арматуры и бетона. После этого нужно обрезать концы арматурных прядей и проволоки, за которые с помощью домкрата в момент формирования каркаса производилось напряжение металлической конструкции. Через 2 часа после этого теплоизоляционное полотно требуется снять с плиты.

В случае безопалубочного метода процесс изготовления более сложен, так как для формирования изделия используются специализированные конвейерные устройства, на которых формируется одна сплошная длинная плита, которая после всех процедур обрезается до нужного размера.

Плиты пустотные – преимущества продукции

Главными достоинствами популярного строительного материала является:

• отсутствие необходимости в монтаже промежуточных опорных балок при возведении строительных конструкций;
• ускоренные темпы выполнения строительных мероприятий;
• повышенная прочность произведенных промышленным образом изделий;
• расширенная номенклатура выпускаемой продукции, позволяющая выбрать стройматериал требуемого размера;
• отсутствие усадки, обеспечивающее соответствие размеров;
• повышенная плоскостность, облегчающая процесс дальнейшей отделки;
• устойчивость к воздействию вибрации, повышенной влажности, коррозии;
• стойкость к повреждению грызунами и различными насекомыми;
• возможность применения в различных климатических районах;
• сохранение целостности при сейсмическом воздействии до 9 баллов.

К недостаткам относится только повышенная масса изделий, которые нуждаются в специальном грузоподъемном оборудовании для перемещения.
