Фото крыши четырехскатной: Четырехскатная крыша — 85 фото и пошаговое описание постройки четырехскатной крыши

Разновидности четырехскатной крыши

Выделяют несколько видов подобной конструкции. Стандартное сооружение представляет собой равнобедренные треугольники, которые соединяются в центральной точке.

Начинающие строители часто путают четырехскатную крышу с обычной шатровой кровлей. Она состоит из треугольников, которые в виде сверху образую правильный квадрат.

Если на плане изображен прямоугольник, то мы имеем дело с вальмовой конструкции. Это название она получила в результате использования специальных скатов, которые имеют внешний вид щипец – вальм.

Четырехскатная крыша делится на следующие виды:

• голландская;
• полувальмовая голландская;
• полувальмовая датская;
• шатровая.

Голландская крыша отличается своей устойчивостью к климатическим катаклизмам. Здесь используют два трапециевидных ската. Верхние части имеют длинные правильные треугольники, а боковые представлены в виде укороченных углов.

В данном случае применяют стропильную систему, в которой используют четыре наклонные балки с необходимым углом ската. Расчет четырехскатной крыши происходит исходя из площади постройки.

Благодаря этому удается правильно расположить наклонные балки и расстояние между ними.

Полувальмовая голландская крыша может быть выполнена как двускатная, так и четырехскатная стропильная кровля. Для сооружения подобной конструкции, рекомендуется тщательно подбирать строительные материалы.

Несущие опоры должны быть изготовлены из древесины плотных пород деревьев. Эта разновидность отличается своей долговечностью и выносливостью по отношению к природным катаклизмам.

Преимущества и недостатки

Какими достоинствами и недостатками обладает четырехскатная крыша? Опытные специалисты выделяют следующие положительные качества подобного сооружения. К ним относят:

• отсутствие фронтонов. Благодаря этому удается улучшить аэродинамические показатели крыши;
• минимальный угол наклона кровельных скатов. В данном случае система четырехскатной крыши позволяет регулировать длину свисающих лаг. Эти элементы помогают сделать из них дополнительный навес для веранды;
• эстетичный вид жилого строения. Дом приобретает плавные и обтекаемые линии.

К недостаткам можно отнести следующие причины:

• сложный монтаж. Сделать такую кровлю самостоятельно, можно, при наличии специальных навыков;
• высокий расход строительных материалов. Для создания вальмовой крыши необходимо сделать четыре ската, которые требуют дополнительной разметки и деформации кровельного покрытия;
• требуется возведение чердачного пространства. Если пренебречь данным требованием, то увеличивается риск частичного обрушения возведенной конструкции.

Четырехскатная крыша своими руками

Как сделать четырехскатную крышу своими руками? Предлагаем вашему вниманию подробную инструкцию, которая поможет правильно возвести данную конструкцию.

Она включает в себя:

Расчет четырехскатной крыши. Данная манипуляция позволяет правильно рассчитать количество строительного материала, расстояния между несущими лагами и угол наклона кровельного покрытия. Площадь кровли будет составлять немного больше, чем ширина потолочного пролета.

Чертежи четырехскатной крыши. Здесь представлены подробные расчеты и дополнительные элементы для крепления несущих лаг.

Возведение потолочного перекрытия. Для этого используют плотную древесину, которую крепят на расстоянии 50 см друг от друга. Далее, укладывают слой гидроизоляции, которая предотвратит появление плесени и чрезмерной влажности в помещении.

Далее приступают к возведению поперечных балок. Они помогут сократить нагрузку несущих стропил. Их фиксируют при помощи закладных анкеров.

На бетонных стенах устанавливают металлическую арматуру. К ней в дальнейшем будут крепить несущие балки.

Теперь приступают к возведению балочных пролетов. Они фиксируются металлическими уголками и закладными анкерами. При установке важно соблюдать угол наклона. Для классической голландской крыши необходимо соблюдать 45-50 градусов.

Далее приступаем к изготовлению чердачного пространства. Оно будет располагаться по центру кровельной конструкции. Для этого делают прямоугольники из плотного бруса. Для крыши площадью в 50 м2 понадобится 4-5 элементов;

Каркас из балок будет опираться на верхние границы прямоугольных конструкций. Балки должны образовать угол в 45 о в верхней точке. Все элементы фиксируют анкерами с пластиковыми насадками.

Когда каркас завершен, переходят к кровельному настилу. Здесь можно использовать металлический профиль, или мягкую черепицу. На фото четырехскатной крыши представлен рабочий процесс.

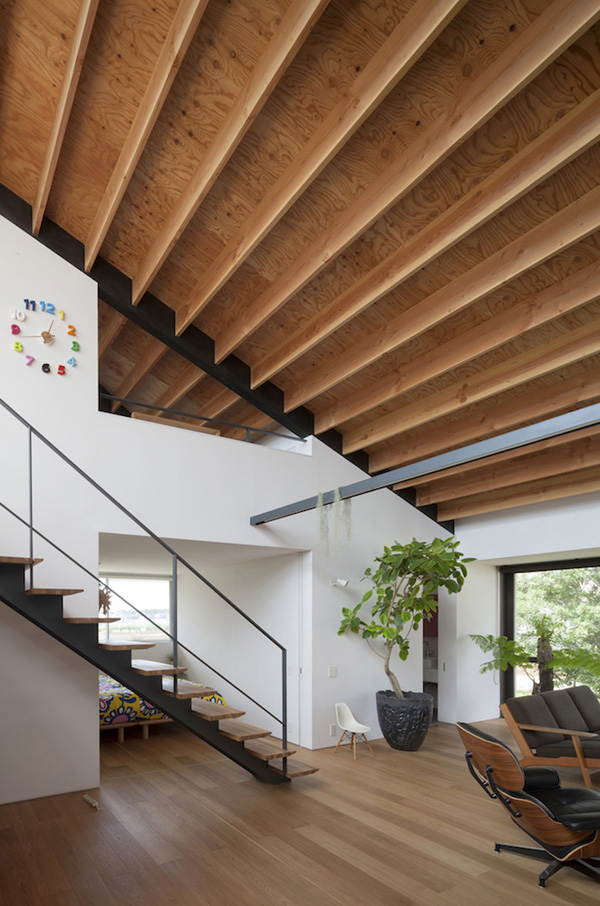

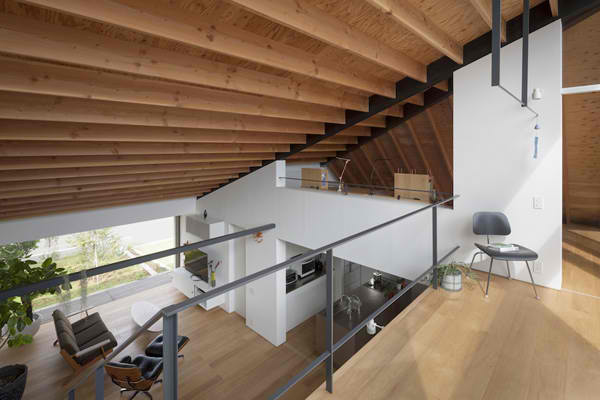

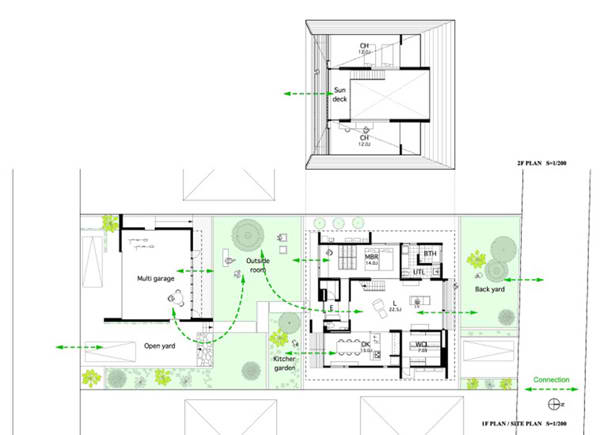

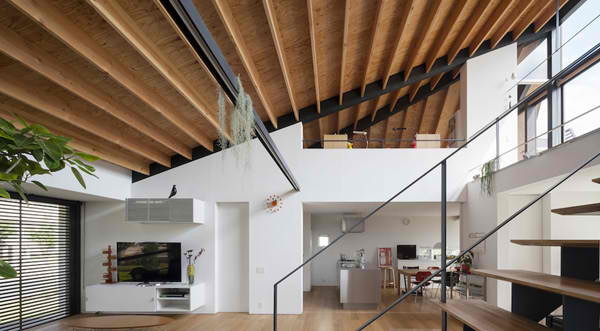

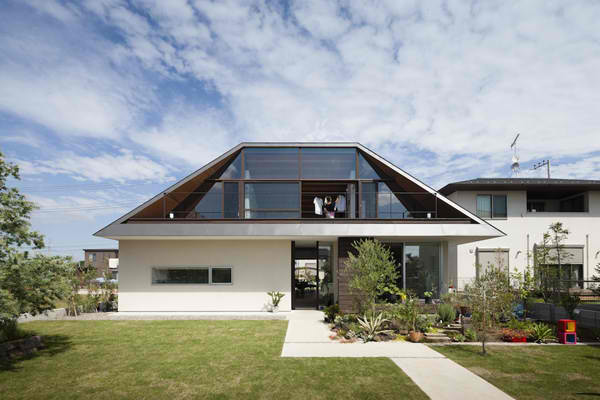

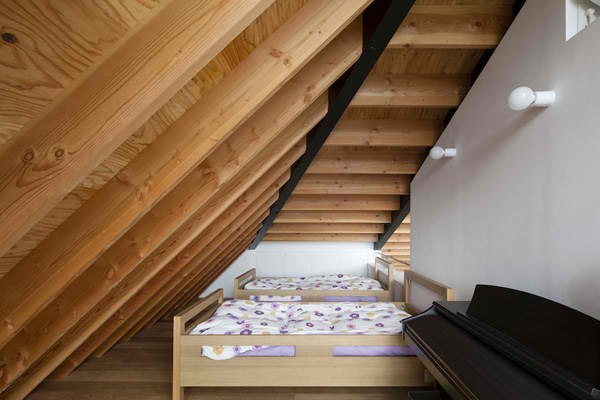

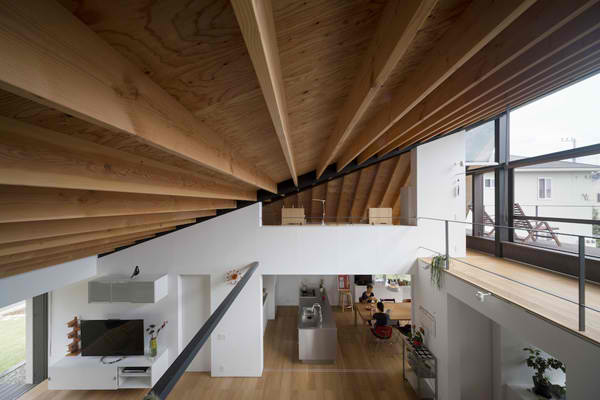

Фото четырехскатной крыши

Также рекомендуем просмотреть:

65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из профнастила

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Мягкая кровля

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка четырехскатных крыш

90 фото постройки своими руками

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

• Голландская – от боковых скатов отрезают часть от торцевой верхней стороны.
• Датская – от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

• Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
• Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками – оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

Фото четырехскатной крыши

Также рекомендуем посетить:

чертежи, фото, технология строительства кровли дома и беседки своими руками и как сделать правильно монтаж стропильной системы?

В арсенале проектировщиков и строителей имеется несколько вариантов конструкций кровли. Выбор оптимального варианта – это ответственное дело, т.к. от него зависит надежность и долговечность всего сооружения.

Вполне логично задать вопросы о том, как правильно сделать четырехскатную крышу дома своими руками, что ее отличает и когда она наиболее подходит? Чтобы ответить на них, следует рассмотреть конструкционные и технологические особенности такой кровли.

Особенности

Главное отличие четырехскатной крыши от других вариантов исполнения заключается в наличии 4-х скатов, в основе которых заложена треугольная форма (равнобедренный треугольник или трапеция, т.е. треугольник со срезанной верхней частью).

Виды (шатровая, вальмовая, полувальмовая)

Основные виды четырехскатных крыш:

1. Шатровый тип. Крыша имеет 4 треугольных ската, вершины которых сходятся в одной точке. Обычно ее основание имеет форму квадрата, а все скаты равны по площади. Такая конструкция подходит для дома, в котором длины всех стен равны между собой. Обычно это сооружения небольшой площади. Крыша отличается особой привлекательностью.
2. Классический вариант – голландская вальмовая крыша. В ее основании формируется прямоугольник. Крыша напоминает двухскатную конструкцию, т.к. скаты, опирающиеся на длинные стены, сходятся вверху по линии, образуя коньковый прогон. Однако в вальмовой крыше над короткими стенами возводится не фронтон, а скаты в форме треугольника. В результате кровля составляется из 2-х трапеций и 2-х треугольников, на противоположных сторонах дома. Данная кровля обладает универсальностью. Она подходит для любых сооружений, особенно при их возведении в регионах, где значительные ветра могут дуть со всех сторон.
3. Полувальмовый тип. В нем вместо треугольных скатов предусматриваются более сложные конструкции, что соответственно изменяет и боковые грани трапециевидных скатов. Выделяются 2 основные разновидности – голландская и датская полувальмовая крыша. В первом случае, треугольный скат располагается вверху, но опускается не на всю высоту кровли. Нижняя часть завершается вертикальной стенкой в форме трапеции. Такая конструкция позволяет оборудовать удобный вход на чердак или окно мансарды. Во втором варианте вертикальный элемент имеет форму треугольника и расположен в верхней части. Низ выполняется в виде ската трапециевидной формы. Верхний фронтон обеспечивает возможность установки окна мансарды.

Все типы четырехскатной крыши отличаются привлекательным видом и давно пользуются популярностью за рубежом. В последнее время они находят все больше почитателей и в России.

Плюсы и минусы

Отмечаются такие преимущества четырехскатной крыши:

1. Отсутствие фронтона позволяет повысить устойчивость сооружения к ветровой нагрузке со всех сторон, что важно для регионов с переменной розой ветров.
2. Эффективный отвод осадков и талых вод по всему периметру дома.
3. Возможность обустройства комфортной мансарды значительных размеров.
4. Привлекательный внешний вид.

Среди недостатков отмечается более сложное проектирование и строительство, повышенные расходы. Такая конструкция чаще используется в элитных домах, где особое внимание уделяется дизайну.

Проектирование (чертежи) и необходимые расчеты

Для того чтобы сделать четырехскатную крышу, необходимо правильно произвести расчеты и установить основные параметры кровли. Наиболее важно определить ее площадь, т.к. она определяет эксплуатационные нагрузки, размеры и количество стропил, угол наклона скатов, от которого зависит высота крыши.

Для возведения четырехскатной кровли обязательно разрабатываются детальные чертежи. Без знания точных размеров всех элементов кровли невозможно свести их в единое целое. Лучше всего создать 3D модель по специальной компьютерной программе. С ее помощью будут определены точные размеры всех деталей.

Расчёт площади

Общая площадь кровли складывается из площадей 4-х скатов. В расчетах используются формулы для равнобедренных треугольников и прямоугольников.

В шатровой крыше общая площадь кровли составит S=4Sc=4(аха/2cosA)/2 =аха/cosA, где:

• а – длина стены дома,
• А – угол наклона скатов.

В вальмовой крыше общая площадь складывается из 2-х треугольников и 2-х трапеций: S=2(b+c)h/2 +2ah/2sinA = h(b+c)+ah/sinA, где:

• а – ширина дома,
• b – длина дома,
• с – длина конькового прогона (конька),
• h – высота крыши над перекрытием,
• А – угол наклона треугольного ската.

При расчете необходимо учесть длину свеса, который формируется со всех сторон кровли. Для этого к расчетной площади надо прибавить 3-5% в зависимости от длины свеса.

Расчет сечения стропил

Полный расчет стропильной системы достаточно сложен. Он учитывает все эксплуатационные нагрузки, длину стропил, угол наклона ската, шаг установки, реакции опор и другие факторы.

Самостоятельно проводить его не всегда возможно, а потому рекомендуется пользоваться строительными нормами.

Выбор сечения стропил основывается на прочностных свойствах материала с учетом коэффициента запаса порядка 0,8. В целом, расчет вальмовой кровли во многом аналогичен расчету двухскатной крыши.

Рекомендации по выбору сечения стропил с учетом некоторых факторов сведены в табл.1.

Таблица 1. Сечение стропил вальмовой четырехскатной кровли:

Длина стропила не превышает 6,5 м. При необходимости получения большей длины приходится делать сращивание и вводить дополнительные упрочняющие элементы.

Выбор угла наклона

Угол наклона скатов выбирается, исходя из снеговой и ветровой нагрузки, применяемых кровельных материалов и размеров чердачного помещения (мансарды). Он может колебаться в широких пределах – от 5 до 65°.

Для регионов со значительной снеговой нагрузкой необходим угол 45-65°. Причем при наклоне 60% нагрузку от снега можно вообще не учитывать, т.к. он не накапливается на крыше.

Однако с увеличением наклона повышается парусность сооружения, что снижает сопротивление ветру. Эту нагрузку можно не учитывать при угле менее 25°в. Для регионов, где возможны сильные ветра, наклон не должен превышать 45-48°.

С учетом свойств различных кровельных материалов и особенностей их наложения рекомендуются такие углы наклона:

• мягкие, рулонные материалы – от 5 до 20°;
• шифер, металл, асбесто-цементные листы – 12-65°;
• керамическая черепица – 22-60°.

Важно также учитывать, что с увеличением угла наклона ската увеличивается высота крыши, а значит, и расход материалов. В каждом конкретном случае следует искать оптимальное соотношение между размером чердачного помещения и затратами на материалы.

Шаг стропил

Расстояние между стропилами или шаг их установки зависит от эксплуатационных нагрузок, а также размеров сооружения и самих стропил. Важное значение имеет вес кровельного материала. Кроме того, учитываются размеры элементов кровли или ширины рулонов мягких материалов.

Минимальные шаги необходимы для шифера, металла, черепицы. Они устанавливаются в пределах 0,6-0,8 м. При укладке мягкой кровли шаг увеличивается до 1,4-1,6 м.

Другой важный фактор – длина стропила. Так при длине более 4 м оптимальный шаг для мягкой кровли составляет 1-1,2 м.

Подготовительный этап

После разработки проекта и составлении чертежей (модели) четырехскатной крыши начинается подготовка к возведению кровли. На этом этапе важно правильно выбрать материал, проконтролировать его качество и приготовить необходимый инструмент.

Перед покупкой основных и расходных материалов необходимо рассчитать их потребность, т.к. закупать их надо сразу на весь объем строительства, но без излишнего запаса.

Особое внимание уделяется деревянным элементам для стропильной системы. Для нее наиболее подходит доска, брус или бревно хвойных пород. Особо по прочности и стойкости к гниению выделяется лиственница. При наличии финансовых возможностей можно использовать дуб.

Расчет потребности стропил производится с учетом шага установки и высоты крыши (угла наклона ската). Длина каждого стропила определяется, как L=h/sinA. Пиломатериал эля стропильной системы должен быть высокого качества, и иметь остаточную влажность не более 20%.

Кровельный материал выбирается, исходя из финансовых возможностей, размеров дома и общего дизайна. Это может быть:

• рулонный материал (в т.ч. ондулин),
• шифер,
• черепица,
• профнастил,
• металлочерепица,
• асбесто-цементные или металлические листы.

Для гидроизоляции обычно выбирается битумная мастика, рубероид или полимерные пленки. В качестве утеплителя, чаще всего, применяется минеральная вата и пенополистирол (пенопласт).

Потребность этих материалов выбирается по площади кровли с учетом перекрытия элементов или полос, а также неизбежных отходов.

Необходимые инструменты

Перед началом основных работ надо подготовить такой инструмент:

• болгарка,
• ножовка,
• электродрель,
• шуруповерт,
• рубанок,
• топор,
• молоток,
• плоскогубцы,
• отвертка,
• стамеска,
• строительный нож,
• ножницы,
• строительный или мебельный степлер,
• малярная кисть и валик,
• строительный уровень,
• отвес,
• рулетка,
• металлическая линейка,
• угольник.

При большом объеме работ желательно иметь циркулярную пилу.

Устройство стропильной системы

Основой четырехскатной крыши является стропильная система с усиливающими элементами. Однако не менее важны и другие детали конструкции, которые обеспечивают необходимую прочность и надежность.

Опорная балка

Для обеспечения надежного соединения стропил с несущими стенами и равномерного распределения нагрузок монтируется мауэрлат. Это брус или балка, закрепленная на верхней части стен по всему периметру дома.

Обычно применяется деревянный брус размером 10х10, 10х15 или 15х15 см. Он должен располагаться строго горизонтально и формировать непрерывную опорную раму.

Накосные ноги

В месте соединения длинных и коротки скатов четырехскатной кровли, с двух сторон дома, устанавливаются наклонные стропильные пары – накосные ноги. Длина стропил в них превышает длину других стропил, формирующих скаты.

Кроме того нагрузка на данный элемент возникает повышенная. С учетом этого, для изготовления ног, как правило, используются спаренные доски. Общий их размер достигает 10х15 или 10х20 см.

Коньковый брус

В вальмовых крышах стропильные ноги в верхней части соединяются брусом, получившим название коньковый прогон или конек. Он обеспечивает жесткость всей стропильной системы и служит верхним упором для стоек.

В шатровой конструкции такого элемента нет. Для конька чаще всего применяется брус 10х10 см.

Схема обустройства несущей конструкции

Основу несущей конструкции крыши составляют стропила, которые, по сути, формируют ее силовой каркас. В вальмовых крышах, помимо накосных ног, используется два вида стропил – основные стропильные ноги (пары) и нарожные (укороченные) стропила.

Стропильные пары формируют длинные скаты, опираются внизу на мауэрлат, а вверху в коньковый брус. Их конструкция аналогична стропилам двухскатной крыши.

Нарожные стропила соединяют накосные ноги с мауэрлатом. Выбор сечения стропил приведен выше.

Укрепляющие элементы

Стропильная система должна быть прочной и жесткой конструкций. Для укрепления стропил применяются такие элементы:

1. Стойки – вертикальные брусья, подпирающие стропильную систему и удерживающие ее на нужной высоте.
2. Шпренгели – наклонные элементы, подпирающие стропила короткого ската.
3. Лежень – брус, служащий опорой для стоек. Он укладывается на внутренние стены или перекрытие.
4. Ригель и затяжка – горизонтальные брусья, скрепляющие стропильные пары в верхней и нижней части, соответственно.
5. Подкосы – наклонные подпорки, упрочняющие стойки. Они служат для увеличения прочности всей конструкции.
6. Кобылки – доски, формирующие свес.

Необходимость дополнительных упрочняющих элементов определяет размер перекрываемого пролета и длина стропил.

Пошаговая инструкция строительства 4 скатной кровли для частного дома

Поэтапная инструкция возведения четырехскатной крыши для дома или беседки включает несколько характерных шагов. Их следует осуществлять в заданной последовательности, учитывая технологические нюансы.

Установка мауэрлата

При возведении несущих стен из кирпича или газоблоков на их верхней части формируется армопояс – бетонная заливка с арматурным каркасом. В него при заливке устанавливаются вертикальные стержни из стальной арматуры диаметром 10-14 мм с вылетом наружу до 10 см. Они служат для закрепления мауэрлата.

Перед установкой на брусе мауэрата тщательно размечаются места расположения стержней. По разметке сверлятся отверстия. Мауэрлат должен составлять непрерывную прямоугольную раму по всему периметру дома.

Для этого производится надежная стыковка концов брусьев путем соединения по принципу «в полдерева». На торцах делается выборка до средины бруса на длине 25-30 см.

Элементы накладываются друг на друга и надежно скрепляются гвоздями, саморезами и дополнительными скобами и накладками. Рама плотно осаживается на стержни с помощью молотка.

Горизонтальность контролируется строительным уровнем. Для большей надежности иногда вместо стержней применяются анкерные болты.

Укладка лежней

Следующий шаг – создание опоры для стоек стропильной системы. Лежни выполняются из горизонтальных брусьев размером 10х10 см или спаренных досок.

Их можно установить на несущие внутренние стены. Если такие не предусмотрены проектом, то придется монтировать балку перекрытия, а уже на нее устанавливать лежень.

Монтирование стоек и конька

На лежени монтируются стойки. Вначале устанавливаются опоры под вершину накосных ног, а затем, между ними закрепляются стойки под стропильные пары. Шаг установки должен соответствовать шагу стропильной системы. К леженю стойки крепятся с помощью уголков и стальных пластин.

Для фиксации их до завершения строительства применяется временное упрочнение в виде откосов (подпорок) из досок.

Важно обеспечить четкую линию расположения всего ряда стоек по центру дома, а также абсолютно одинаковую высоту, которая устанавливает высоту крыши. Вертикальность стоек контролируется отвесом.

Далее, по верху стоек закрепляется коньковый брус. Он крепится гвоздями, а место стыка упрочняется металлическими уголками и пластинами. При значительном пролете крыши устанавливаются подкосы. Они располагаются с двух сторон от стойки, и под наклоном соединяют место креплений стойки на лежне с коньковым брусом.

При возведении шатровой крыши стойки устанавливаются по диагонали. На них крепятся непосредственно нарожные стропила, а потому длина стоек должна соответствовать углу наклона ската.

Монтаж стропил

Установка стропил начинается с основных пар с заданным шагом. Верхний конец бруса срезается под нужным углом и крепится к коньку.

Нижний конец формирует свес, и стропила крепится к мауэрлата «на проход». Для этого в нем делается соответствующий вырез по размеру стропила.

Далее монтируются нарожные стропила. Они раскраиваются на нужную длину. Верхний конец закрепляется на накосной ноге, а нижний на мауэрлате аналогично основным стропилам.

При большой длине стропил между ними в верхней части устанавливается ригель. Он жестко соединяет брусья в пару с определенным углом.

Для закрепления больших нарожных стропил на треугольном скате устанавливается шпренгель. Он под углом соединяет стропило с лежнем (перекрытием), что упрочняет конструкцию. Шпренгельные стойки, чаще всего, применяются в шатровой системе.

Крепление стропил может осуществляться жестко или шарнирно (скользящее крепление). Первый вариант применяется для домов со стенами, не подверженными усадке (кирпич, блоки). Скользящее крепление необходимо для деревянных сооружений. Для этого используются специальные уголки и планки, а также регулируемые анкера.

Обрешетка

Для придания окончательной жесткости стропильной системе и создания основания для крепления кровельного покрытия делается обрешетка. Она выполняется путем установки между стропилами обрезных досок толщиной 2-2,5 см и шириной не менее 10 см. Стык досок должен приходиться на средину бруса.

Возможно такое исполнение обрешетки:

1. Сплошная. Доски подгоняются вплотную друг к другу. Она применяется для мягкой кровли, а также черепицы.
2. Разряженная. Зазор между досками составляет 20-25 см. Это распространенный вариант для настилания шифера и профнастила.
3. Редкая. Зазор может превышать 50 см. Такая обрешетка подходит только для габаритных и твердых кровельных листов.

Доски обрешетки крепятся непосредственно к брусьям стропил с помощью гвоздей или саморезов.

Утепление

Поверх обрешетки устанавливается теплоизоляционный слой. Для этих целей, чаще всего, применяются маты из минеральной ваты или пенопластовые (пенополистирольные) плиты.

Они устанавливаются без зазоров. Стык следует заполнить монтажной пеной и заклеить скотчем. Крепление осуществляется гвоздями или саморезами с большой шляпкой.

После утепления кровли необходимо обеспечить надежную гидроизоляцию. Для этого используется рубероид или толстая полиэтиленовая пленка. Полосы материала укладываются с нахлестом не менее 15 см. Стык заклеивается скотчем.

Кровельное покрытие

Каждый кровельный материал требует индивидуального подхода к монтажу. Все шаги по его осуществлению прописаны в инструкции на товар, и ее необходимо неукоснительно соблюдать. Укладка покрытия производится в направлении снизу вверх.

Важно использовать тот крепеж, который предназначен для данного материала. При креплении другими элементами можно вызвать появление микротрещин, которые приведут к быстрому разрушению покрытия

Как построить свес?

Карнизный и фронтонный свес кровли нужен для отвода стекающей влаги подальше от стены дома. Это завершающий элемент кровли, и он формирует окончательный внешний вид. Он должен иметь длину не менее 25-30 см. Чаще всего, длину увеличивают до 45-70 см.

Для придания привлекательности этот элемент следует отделать особо. Эстетичный внешний вид придают ему вагонка, блок-хаус, пластиковые панели, деревянные изделия, металлические полосы. Особый стиль оформления обеспечивают готовые элементы для свеса – софиты.

Полезное видео

Как построить четырехскатную крышу своими руками, подскажет видео:

Заключение

Четырехскатные крыши приобретают широкую популярность. Особым успехом пользуются вальмовые разновидности кровли. Такое отношение домовладельцев обеспечивают прочностные характеристики и эффективность при значительной снеговой и ветровой нагрузке, а также расширение возможностей для дизайнеров.

Такая конструкция вызывает определенные сложности при проектировании и строительстве, но ее можно возвести своими руками, учитывая рекомендации специалистов.

Стропильная система четырехскатной крыши: вальмовой, шатровой

Главная » Крыша » Как сделать 4-х скатную крышу: устройство, узлы

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Содержание статьи

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

• Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

• Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
• Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

устройство кровли и установка стропильной системы своими руками

Крыша оказывает большое влияние на функциональность и внешний вид здания. Существует несколько типов кровли, которые можно использовать при проектировании дома. Для качественного его строительства и красивого дизайна важно думать о кровле, как о ключевой дизайнерской функции. Одной из самых популярных крыш считается четырехскатная, она обеспечивает презентабельный внешний вид, надежность и долговечность. При строительстве важно знать особенности проектирования и технологии возведения таких крыш.

Особенности

Особенность четырехскатных крыш заключается в том, что они позволяют с легкостью построить мансардные этажи. Помещения с такими кровлями считаются наиболее комфортными, просторными и идеально подходят для проживания. Такую кровлю можно создать в частном доме, использовать ее для бани или гаража. Четырехскатные кровли могут быть покрыты практически любым типом материала, включая асфальтовую черепицу, металлические, глиняные или бетонные плитки.

Однако если такая крыша является частью мансарды, ее следует облицовывать либо покрыть металлической черепицей, стоячим швом, чтобы предотвратить любые протечки крыши.

Достоинства и недостатки

Четырехскатная кровля устойчива к воздействию влаги и весу снега. Она обеспечивает больше пространства для чердака или сводчатого потолка, позволяют создать больше вентиляции в частном доме. Ее простой дизайн позволяет построить такую кровлю самостоятельно. Такие конструкции гораздо дешевле, чем сложные типы крыш.

Но у такой кровли есть и свои недостатки. Четырехскатные крыши проблематичны в районах с сильным ветром и ураганом. Если рамы не имеют надлежащей конструкции с соответствующими опорами, крыша может разрушиться из-за сильных порывов ветра. Ветры могут вызывать повреждение материалов таких крыш.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

Такую крышу называют ломаной: ее торцевые скаты короткие и не доходят до середины бокового ската.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

• молоток;
• кровельные гвозди;
• мел;
• оловянные ножницы;
• рабочие перчатки;
• правильная обувь;
• ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку. Важно соблюдать пошаговую технологию.

• Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
• Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
• Установите «край капли» на внешних краях вашей кровли.
• Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.

• Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
• Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
• Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
• Когда достигнете хребта крыши, установите хребтовую черепицу.
• Выполните отверстия под дымоход, вентиляцию.
• Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Другие (менее распространенные) формы включают подвесную глиняную кровлю с проводами, зажимы или укладку их в клейкую пену. Эти методы обычно выполняются в районах с особыми погодными условиями.

Основные этапы установки кровельной черепицы выглядят следующим образом.

• Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
• Установите гидроизоляцию. Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
• Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
• Установите проблесковый маячок и водосточные желоба.

• Используйте качественный металл для водосточных желобов.
• Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
• Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Глиняная кровля может слегка различаться по цвету, поэтому перегруппируйте плитки, если вы недовольны цветовой схемой. Если вы довольны результатом, продолжайте проводить последовательно работу, пока крыша не будет закончена.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

• нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
• какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
• какой металл для крыши наиболее оптимален;
• какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

• Определите шаг крыши, который поможет определить тип используемой металлической кровли.
• При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
• Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
• Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
• Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы

Построить кровлю можно из различных материалов. С недавнего времени популярными стали квадратные четырехскатные зеленые крыши. При строительстве крыши нужно учитывать особенности каждого материала. Кровельная черепица – важный аспект эстетики здания в узорах, текстурах и цветах.

Кровельная черепица обычно является материалом, доступным на местном уровне. Тип гальки учитывают до строительства, материал влияет на метод строительства.

Деревянная черепица

Наиболее часто используемый материал, устойчив к распаду. Делают ее из красного и белого кедра, красного дерева. Длина такой черепицы обычно не превышает 40, 45, 60 см. Толщина составляет 1-2 см в разрезе. Для улучшения долговечности деревянная черепица должна быть установлена с циркуляцией воздуха. Эксперты рекомендуют обшивать такую черепицу.

Можно это делать с помощью обычной фанеры (рекомендуется для зон, подверженных ветру). Необходим также ковш для дыхания – примерно 7/20 см (для обеспечения воздушного потока под черепицей). Древесная черепица склонна к распаду, но имеет уникальный естественный вид. Минимальные склоны составляют 4: 12 / 3: 12. Ожидаемая долговечность варьируется в пределах 15-25 лет.

Глиняная и бетонная плитка

Срок службы такого материала составляет 30-75 лет. Бывает высушенной в сушильном шкафу или это литой бетон. Бетон – достаточно тяжелый материал, но плюс его заключается в том, что он невоспламеняющийся, он безопасен. Минимальный склон составляет 4: 12.

Металлочерепица

Более дорогие металлы для кровли имеют самозащитные оксидные покрытия из меди, цинка и нержавеющей стали. Типичный размер составляет 45 x 60 см. Насадки материала прикреплены к настилу и свернуты в шов. Системы плоского шва обычно используют на крышах, которые имеют низкий шаг. Их также используют на криволинейных поверхностях (для купола и свода). Этот метод нельзя использовать в теплых странах.

Зеленые

Зеленые (экологические) крыши – кровля, покрытая растительностью. Эти крыши являются обязательными в некоторых частях Лондона. Они дороже в строительстве, их дорого содержать в отличие от обычного типа крыши. Однако зеленая кровля хорошо работает с орошением воды и является невероятным изолятором, сокращая расходы на отопление, делая дом более устойчивым. Она также является хорошим звукоизолятором, расширяет размер сада, создает эффект ценности дома.

Существует 2 вида зеленых крыш.

Обширная

Обширная зеленая крыша – вариант толщиной менее 6 дюймов. Из-за толщины растущей среды обширная зеленая крыша может поддерживать только засухоустойчивые небольшие растения. Причинами этого являются ограниченное корневое пространство и небольшое количество воды, которую может хранить почва. Из-за этого крыши не требуют технического обслуживания и могут выдерживать умеренные нагрузки.

Интенсивная

Интенсивная зеленая крыша имеет до 90 см земли, и поэтому может вырастить большее разнообразие растений (кустарников, трав и даже деревьев). Нередко она похожа на настоящий сад. Однако таким разновидностям нужно больше внимания в плане содержания.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Если угол наклона составляет приблизительно 5-18 градусов, рекомендуется использовать рулонное покрытие, 14-60 – кровельный металл, 30-60 – черепицу.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Основные элементы

Важно знать основные элементы четырехскатной кровли. Конструкция рамы или каркаса предназначена для поддержки кровельных материалов, поэтому сохраняет водонепроницаемость здания. Стропила – структурные элементы крыши, которые поддерживают обшивку. Обычные они перпендикулярны к стене, никогда ее не касаются.

Шаг крыши относится к количеству подъема крыши по сравнению с горизонтальным измерением крыши, называемой бегом. Как правило, оно состоит из 12 единиц. Если крыша поднимается на 4 единицы в длину двенадцати, высота составляет 4: 12. В градусах этот показатель равен 18,43. Опоясывающие листы представляют собой небольшие перекрывающие кровельные блоки со ступенчатыми вертикальными соединениями. Их изготавливают их дерева, асфальта, сланца, глины, бетона, металла или других материалов.

Расчет нагрузки

Стропы подвергаются постоянным и временным нагрузкам, поэтому важно правильно рассчитать нужный уровень предельно допустимого значения. Основной расчетный параметр снежной нагрузки, принятой в России для среднего пояса, составляет 180 кг / м3.

• Если наклон крыши составляет более 60 градусов, снежная нагрузка не учитывается.
• Стандартное расчетное значение ветровой нагрузки для центральной полосы России составляет 35 кг / м3.
• Если наклон крыши составляет менее 30 градусов, поправка на ветер не учитывается на чертеже.

Параметры нагрузки корректируют для местных климатических условий из-за определенных коэффициентов. Общий вес крыши рассчитывается на основе количества используемых материалов и общей площади конструкции. При расчетах в систему вводят индикаторы полезной нагрузки (например, если установлены водонагревательные баки, вентиляционные).

Необходимо вычислить прочность стропила и степень возможной деформации при разных условиях. Чаще используются стропила в виде прямоугольной полосы с секцией, соответствующей расчетным нагрузкам, плиты с параметрами 5х15, 5х20 см. Выбор ограничивается пиломатериалами хвойных пород (например, ель, сосна) с содержанием влаги 18-22%, обработанными антисептическими средствами и антипиренами.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий.

• Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
• Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
• Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
• Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

Последовательность работ

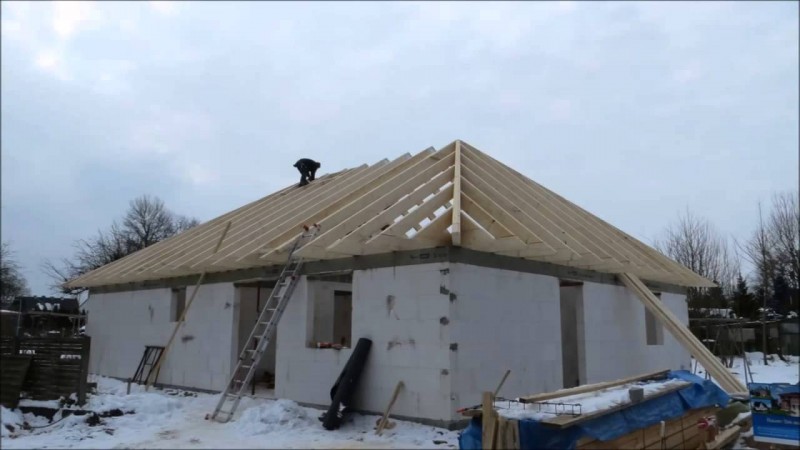

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

• После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
• Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
• После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
• Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Для улучшения конструкции промежуточных стропил через 1 элемент дополнительно закрепляют на несущей стенке дома с помощью металлических прядей или скоб.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю.

• Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.
• Выбор подрядчика по установке. Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами. Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Хорошо построенная кровля может прослужить 100 лет. Не спешите, тщательно подготовьтесь к проектированию крыши.

Удачные примеры и варианты

Оценить возможности дизайна четырехскатной кровли и ее преимущества помогут готовые примеры.

• Самый простой вариант с четырехскатной кровлей.

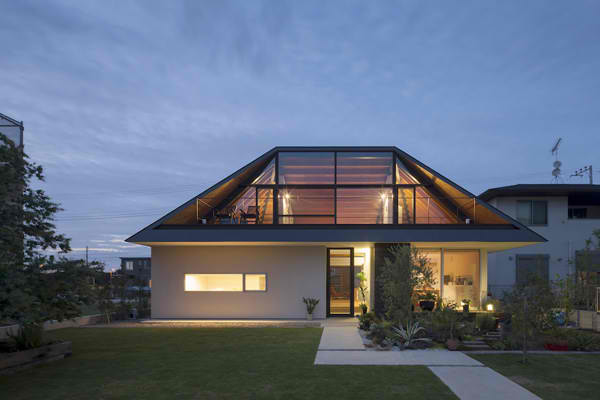

• Смешаный тип крыши. На изображении можно увидеть, как замечательно четырехскатный тип сочетается с остальными типами кровли.

• Красивый вариант кровли с мансардой и чердаком.

В следующем ролике вы найдете пошаговую инструкцию строительства шатрово-вальмовой крыши.

устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон

18 фотографий скатных крыш — бесплатные фотографии и стоковые фотографии из Dreamstime
