Содержание

вариант из бочки и другие

На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

Бетон является основным элементом как масштабного строительства, так и локального. Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

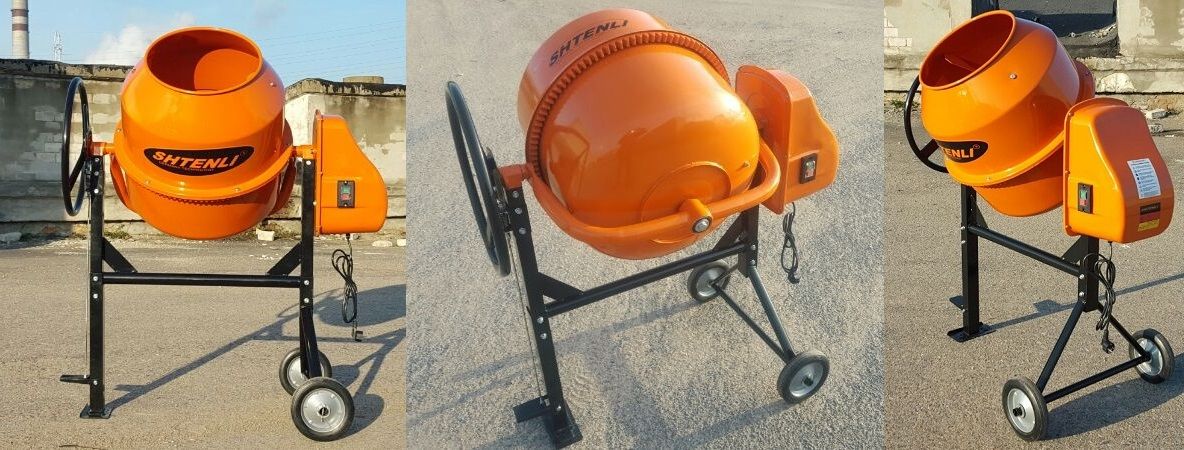

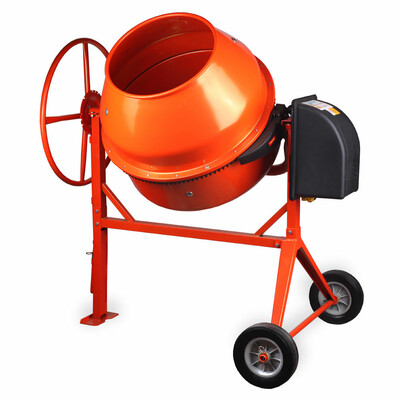

Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

На помощь приходит самодельная бетономешалка, сделанная своими руками.

Подробные инструкции и наглядное пособие будет представлено ниже.

Чертежи и конструкции самодельных бетономешалок

В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров.

Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

Обратите внимание на то, что любая бетономешалка должна быть прочной и устойчивой. Рекомендуется максимально ответственно подойти к изготовлению, так как любые неточности сразу же приведут к поломке сооружения.

В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

Чертежи самодельных бетономешалок в фото — галерее.

В процессе смешивания бетона, важное значение имеет момент кручения бетона

. Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

Для бетономешалки подойдет небольшое количество оборотов — 25 оборотов в минуту.

Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

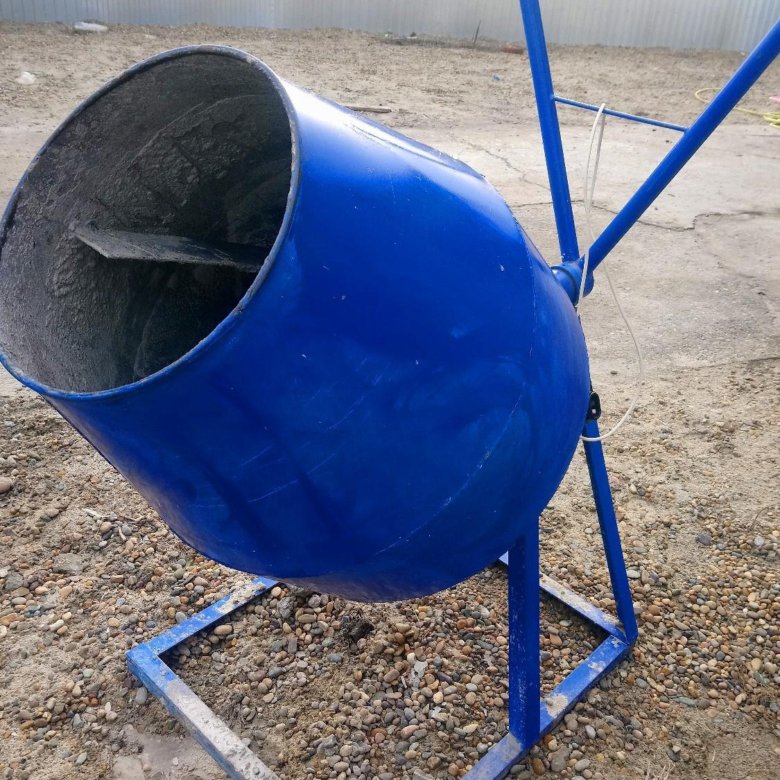

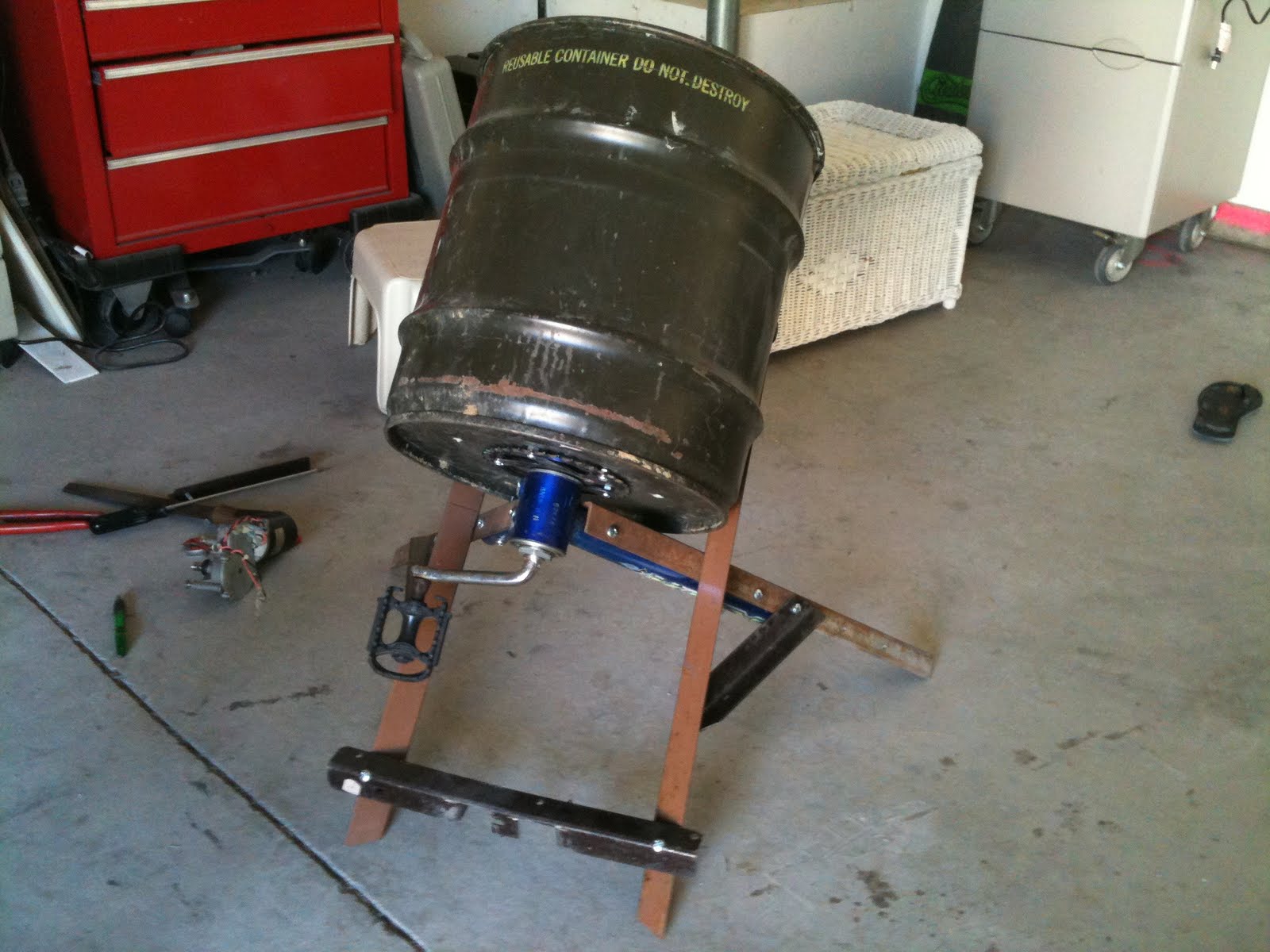

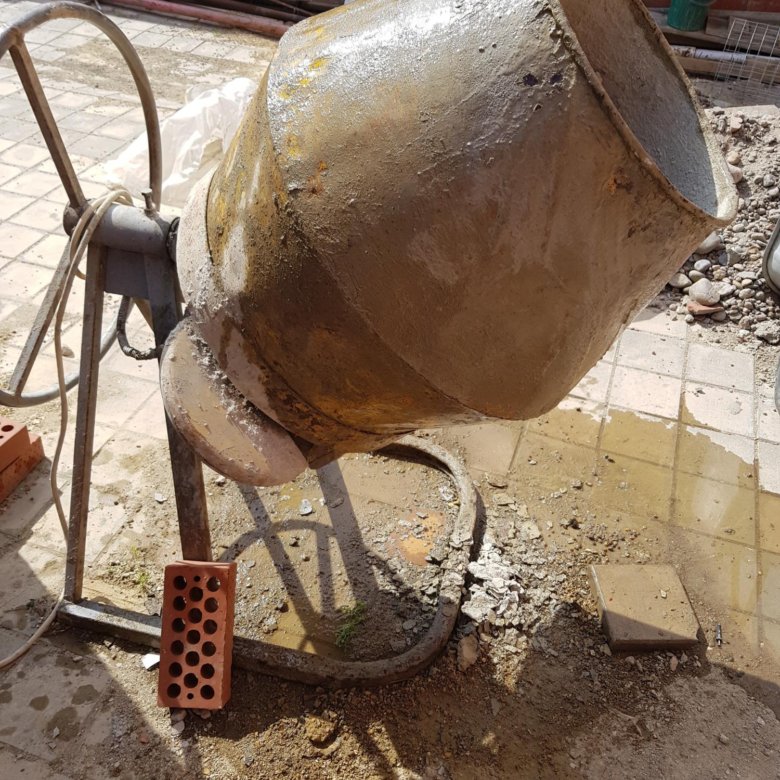

Бетономешалка из бочки

Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

Чертеж бетономешалки из бочки

Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

Обратите внимание на то, что конструкция, основой которой является бочка, способна перемешать и другие рабочие, строительные материалы.

На видео бетономешалка из бочки на основе двигателя от стиральной машины.

В качестве основы — стиральная машина

Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

Редуктор для бетономешалки

А на его место установить вал, который будет подходить соразмерно.

Далее, внутри каждой машинки есть резьба, на которой следует аккуратно закрепить скобы и лопасти. Они должны также соответствовать размерам машинки.

Важное условие: и скобы и лопасти должны располагаться строго симметрично. Срок жизни этого приспособления будет во много зависеть от такого условия.

Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

На фото бетономешалка из стиральной машинки

Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

Типичные ошибки

В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

  1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной. Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
  2. Во-вторых, следовать инструкции необходимо детально
    . Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
  3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном. Это только усложнит ваш и без того нелегкий труд.
  4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой. Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками.

К тому же сделать это не так уже сложно.

Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

Самодельная бетономешалка своими руками чертежи

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания.

Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Типы самодельных бетономешалок

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Чертеж бетономешалки

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция — бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Вертикальная бетона мешалка

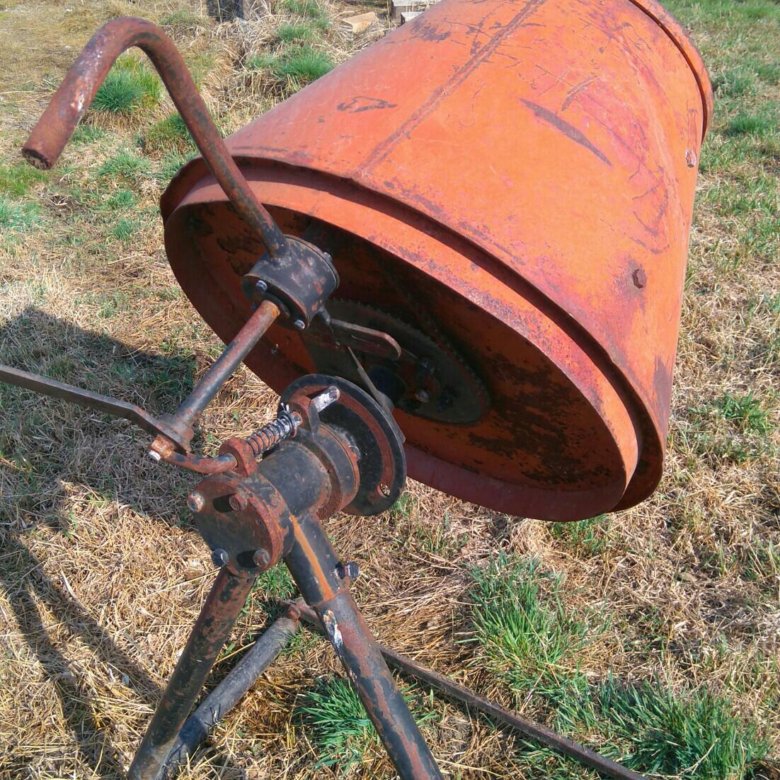

Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

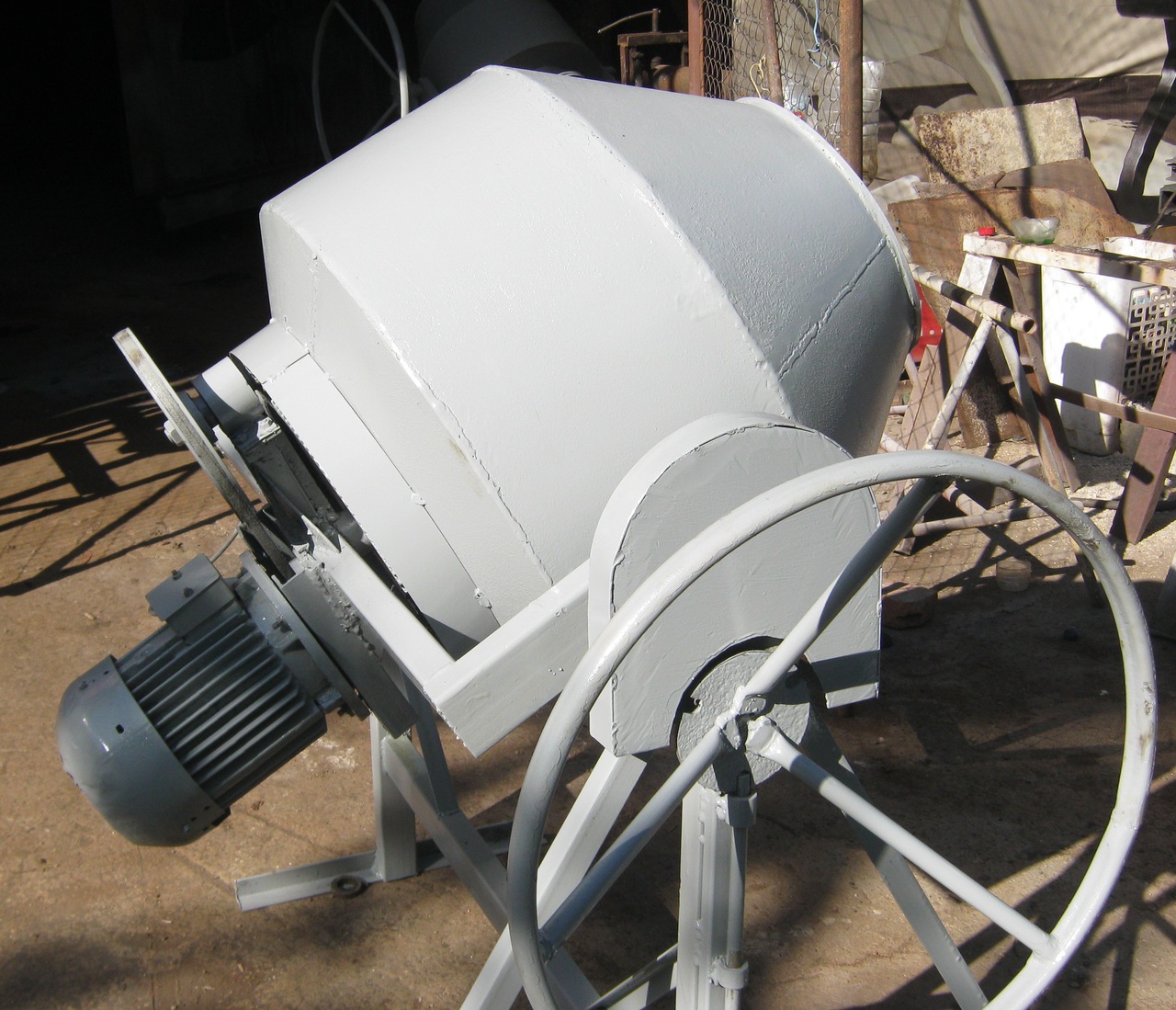

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

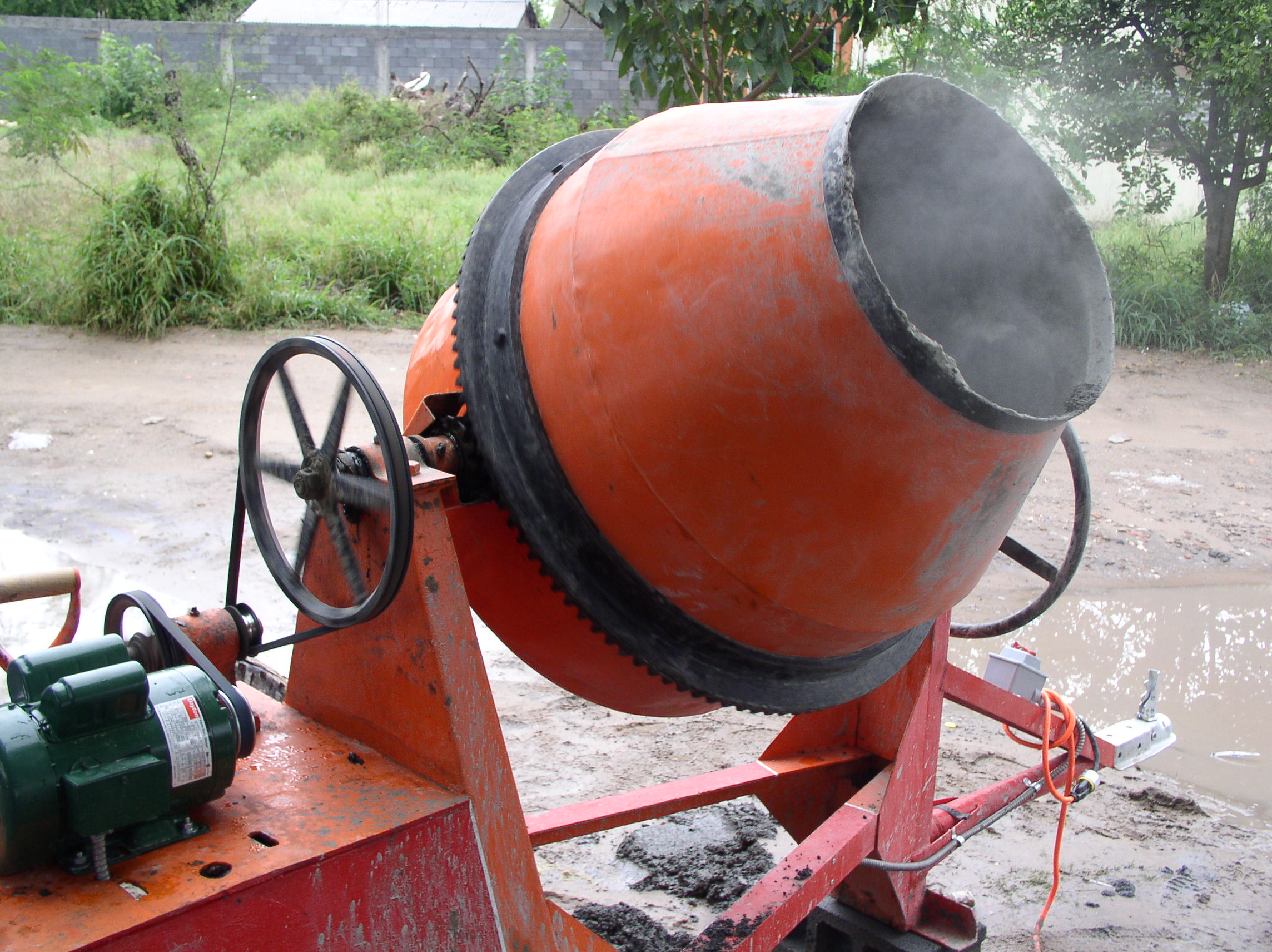

Самая простая конструкция редуктора с электроприводом – на шкивах. Шкивы можно взять от любого автомобиля или старой стиральной машинки – главное, подобрать нужное количество и пропорции передач, чтобы обеспечить медленное вращение барабана. Часто в силу недоступности деталей передачу вращения на барабан делают из комбинации шкивов, цепной или ременной передачи, и т.д. Преимущества электрической бытовой бетономешалки очевидны: минимум ручного труда, высокая скорость приготовления раствора, надежность, экологичность и экономия трудозатрат. Недостаток один – необходимо наличие электричества на стройплощадке.


Мощность электродвигателя рассчитывается по-разному: для наклонной или вертикальной бетономешалки – 0,2 кВт на 1 литр раствора, для горизонтального резервуара – 0,15 кВт на 1 л.

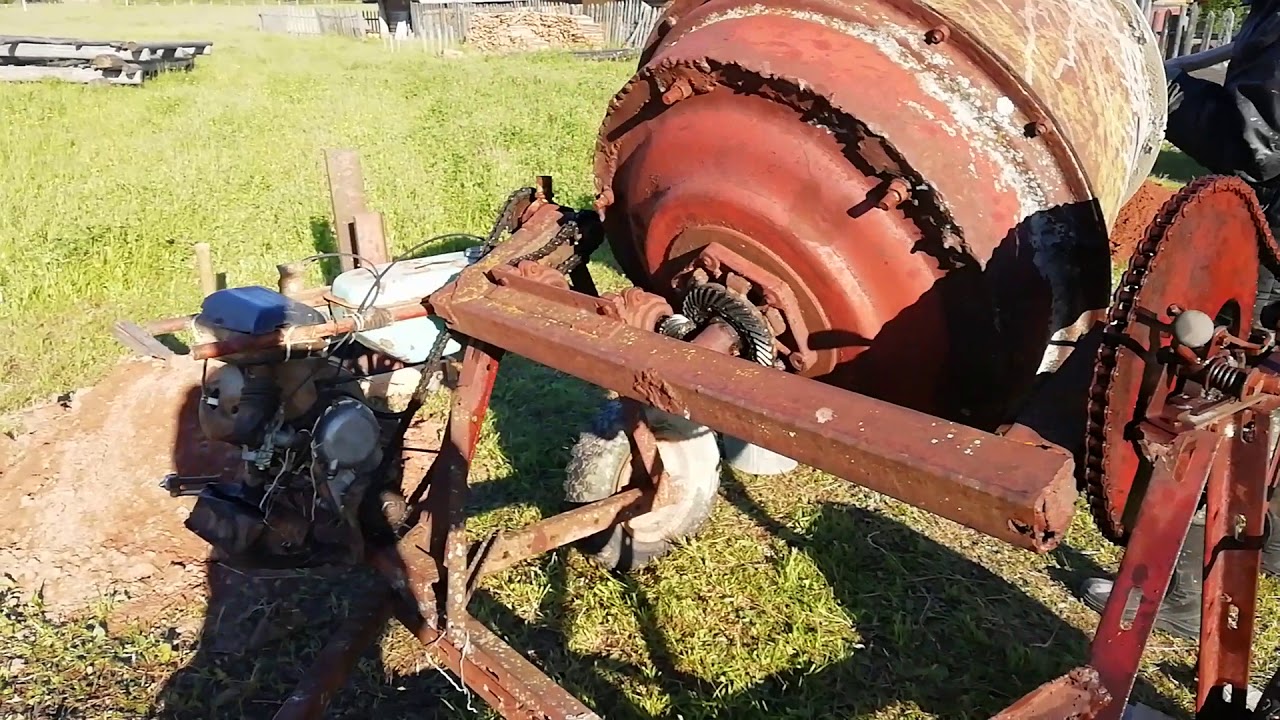

Бензиновый двигатель в бетономешалке

Бетономешалка с приводом от ДВС или дизельного маломощного двигателя имеет преимущество только в том, что для ее работы не нужно подводить электричество. Чаще всего такая самодельная бетономешалка принудительного действия конструируется мобильной – на колесиках. Привод на барабан делается любой, а сама емкость может изготавливаться довольно большого объема, так как мощность любого, даже маломощного двигателя, будет достаточной для качественного замешивания раствора в резервуаре объемом в 1 куб или больше.

Передача вращения на первый шкив трансмиссии должна быть цепной, так как на выходе ДВС установлена зубчатая шестеренка. Такая конструкция удобна тем, что ремонт своими руками можно провести для всех без исключения узлов и деталей, не обращаясь в различные сервисы и мастерские.

Бетономешалка из стиральной машины

Изготовить самодельную бетономешалку проще всего из барабана и других деталей стиральной машинки, так как в емкости для стирки уже предусмотрено крепление шкива. Останется только сделать свой каркас и закрепить на нам двигатель для перемешивания раствора. Преимущества самодельной бетономешалки в том, что пропорции и состав раствора могут быть любыми – с песком, мелким гравием, наполнителями или керамзитом. Структурная схема такого бетоносмесителя приведена ниже:

Схема бетономешалки



Электродвигатель, шкив, резервуар, ремень – все это берется от стиральной машинки. Остается только самому сделать люк для выгрузки раствора, и металлическую раму, на которой будет устанавливаться бетономешалка. Чтобы понизить соотношение оборотов двигателя и барабана, используется система из нескольких шкивов, диаметр которых подбирается индивидуально, в зависимости от оборотов электродвигателя.

Внутри резервуара (а он сделан из нержавеющей стали) крепятся лопасти для перемешивания смеси. Так как стенки нержавеющей емкости довольно тонкие (около 1,5 мм), то при помощи сварки лопасти закрепить очень сложно — проще сделать все на болтовых соединениях. Сливное отверстие в резервуаре необходимо спилить и заглушить металлической заплаткой на болтах. Так как конструкция бетономешалки будет делаться с вращением всего барабана, то лопасти должны быть изогнутыми и крепиться по диагонали на длину двух третей резервуара. Лопасти обязательно должны крепиться строго симметрично относительно друг друга и оси барабана – от этого зависит разбалансировка и вибрация барабана при перемешивании раствора, а значит, и срок эксплуатации бетономешалки. Минимальный зазор между лопастями и стенками емкости, особенно по углам, обеспечит отсутствие «мертвых зон», где раствор не перемешивается.

Люк для выгрузки раствора при вращающемся барабане можно не делать, а выгружаться раствор будет через верхнюю часть емкости. Для этого необходимо предусмотреть опрокидывание бетономешалки шарнирным поворотом на раме. Емкость для выгруженного раствора должна быть немного больше объема резервуара бетономешалки.

Чтобы раствор меньше разбрызгивался, а также с целью увеличить объем приготавливаемого раствора, на нержавеющий резервуар можно наварить грушевидную металлическую насадку, сужающуюся к концу емкости.


Самое надежное изготовление рамы – из металлического уголка со стороной 45 мм. Раму можно изготовить при помощи сварки, или стянуть на болтах. Деревянный каркас будет разбухать от воды, рассыхаться и деформироваться в процессе эксплуатации, поэтому такая конструкция применяется очень редко. Бетономешалка из стиральной машины имеет небольшую емкость, но для частного хозяйства в большинстве случаев не нужно много бетонного раствора сразу. К тому же, такая бетономешалка обойдется почти бесплатно, за исключением нескольких деталей, которых может не оказаться под рукой.

Техника безопасности

  1. Постоянная вибрация при работе бетономешалки создает опасность ослабления болтовых соединений, поэтому перед каждым использованием бетоносмесителя проверяйте все места креплений и сварных швов.
  2. Перед включением бетономешалки проверьте ее устойчивость и надежность установки на грунте.
  3. Не оставляйте работающий агрегат без присмотра.
  4. Пользуйтесь средствами защиты – очками, рукавицами, одевайте плотную рабочую одежду.
  5. Не проверяйте готовность раствора при работающей бетономешалке!

Главные преимущества самодельной бетономешалки – дешевизна и экономичность, доступность деталей для ремонта и обслуживания, а в некоторых вариантах конструкции – мобильность и автономность работы.

Узнаем как изготовить самодельную бетономешалку: фото, инструкции

Многие люди стремятся проводить хозяйственные работы своими силами. Несложно догадаться, что в процессе заливки фундамента или изготовления дорожек потребуется бетономешалка. Сразу же отправляться в магазин за покупкой нет необходимости, потому что такие агрегаты стоят очень дорого. Но как поступить? Ответ элементарный – создать самодельную бетономешалку. В итоге затраты снижаются, а агрегат получается надежным и функциональным. Как сделать его? Рассмотрим в нашей сегодняшней статье.

Основное назначение агрегата

Часто люди полагают, что замешать немного раствора проще при помощи лопаты. Такая смесь не будет отвечать требованиям к качеству, потому что хорошо перемешать все компоненты не получится. Кроме того, потребуется высокая физическая нагрузка. Не каждый способен на такие испытания. Решит проблему самодельная бетономешалка. Когда требуется много смеси, то бетон при изготовлении ручным способом получается неоднородным. По этой причине также желательно иметь бетономешалку.

Хотя некоторые строители утверждают, что подходит дрель, на которую надета специальная насадка. Но и с ней тоже не получится создать хорошую смесь. Насадка должна крутиться не только вокруг своей оси, но и совершать повороты вперед и назад. Не исключается и то, что долгое применение приведет к поломке дрели. Самодельная бетономешалка (фото ее вы можете увидеть в нашей статье) не создается для промышленного использования. Такая конструкция – это идеальное решение только для применения в личном хозяйстве.

Способы замеса бетона

Перед началом создания проекта стоит выяснить, как будет проходить работа. Размешивать раствор реально тремя способами. Это:

  • Гравитационный.
  • Вибрационный.
  • Механический.

Гравитационный

В промышленных масштабах не применяют, так как в итоге песочно-цементный состав получается невысокого качества. Сама система заключается в переваливании компонентов и ударе их об стенки. В итоге они смешиваются в однородную массу.

Вибрационный способ

Это актуальный вариант, так как в основе имеется вибромиксер. Его работа направлена на создание единой массы высокого качества. Чаще всего такие процессы применимы в промышленных масштабах.

Механический

Как это работает? Здесь происходит вращение самого миксера или емкости. В итоге бетонная смесь получается хорошего качества.

Выбирая методику работы самодельной бетономешалки, стоит учитывать рекомендации, потому что даже небольшое количество смеси должно получаться качественным и надежным. Также хорошо послушать полезные советы специалистов в строительной области. Они скажут, какой способ помогает достичь лучших результатов.

Как готовится бетон

Сегодня хватает агрегатов, которые легко делают бетон. Некоторые из них создаются своими руками. Можно изготовить самодельную бетономешалку из бочки, молочного бидона, большой выварки и т.д. Создать схему, а после и воспроизвести саму конструкцию сможет каждый. Она прослужит долго и будет перемешивать большие объемы. Как это следует выполнять:

  • Емкость нужно прикрепить к оси или трубе.
  • После крышку следует притянуть к ручкам максимально сильно. Для этого берется резиновый шланг или любая арматура.
  • Делаются дугообразные выемки, которые помогают соединить ось и сам агрегат.

Есть и другие интересные схемы, по которым собрать своими руками бетономешалку не составит сложности. Каждый проект имеет свои этапы. Не стоит пропускать ни один. Если нарушить последовательность, созданный агрегат не сможет выполнять свои прямые задачи.

Изготовление бетономешалки

Первое – это создание самой емкости. Ее объем будет зависеть от того, в каком количестве нужно делать замесы. Изготовленная своими руками самодельная бетономешалка из бочки – подходящий вариант. Лучший размер — 200 литров. Такой объем достаточен для замеса. Некоторые применяют и баки из пластика. Но срок годности такой конструкции минимальный – больше потратится времени на изготовление.

Выбранная бочка должна иметь дно или крышку. При отсутствии этого составляющего элемент выполняется легко из металла и приваривается на место. Дальше крепится фланец с подшипником на дно или крышку. По логике нужно выполнить и люк – его только прорезают. Но где создать эту прореху? Мастера говорят, что подходящим местом считается нижняя часть. Так проще загружать составные компоненты смеси. Отрезанную часть не выбрасывают – она станет крышкой.

Она фиксируется любыми доступными креплениями, создается затворное устройство. Раствор придется тщательно перемешивать. Сложно это сделать без дополнительных конструкций. Внутри бочки фиксируются лопасти. Угол их наклона – 40 градусов. Местом крепления становятся не только стенки бочки, но и сам вращающийся штифт. Не каждый находит нужную емкость. Как поступать? В такой ситуации ее можно самостоятельно создать с нуля. Для этого собирается инструмент и материал:

  • Металлический лист, но толщина его не должна быть меньше 2 миллиметров.
  • Аппарат для сварочных работ.
  • Вальцы.
  • Молоток и деревянные клинья.

Работа по сборке емкости для бетономешалки начинается с создания схемы с точными размерами. Нужно сделать дно и два усеченных конуса. Они станут верхней и нижней частью. Работа ведется с использованием вальцов. Когда детали подогнаны одна к другой, начинают проводить сами сварочные работы. Швы не нужно делать слишком толстыми.

Работа над основанием

Бетономешалка должна иметь надежное и устойчивое основание, потому что на него будут возлагаться все нагрузки. Такие условия полностью исключают вероятность переворачивания. Поэтому на уровне планирования нужно понять, сколько будет загружаться бетона. Исключить вибрацию в работе не получится. Когда сборка закончена, то каждый шов должен быть укреплен клеевыми составами, а шурупы прочно затянуты.

Когда эксплуатация самодельной бетономешалки планируется на длительный период, то лучше основой сделать раму. Она выполняется из металлического уголка или швеллера. Не у каждого имеется сварочный аппарат. В такой ситуации можно укрепить конструкцию при помощи крепежных составляющих – болтов и клепок. Для перемещения бетономешалки к раме крепятся колесики, но это уже по личному желанию. Многого не нужно – ось и сами крутящиеся конструкции.

Работая над основанием, не стоит забывать о ручках. Они облегчат передвижение установки. Выбирая материал для рамы, стоит оставить место под двигатель. Создав бетон, его выгружают. При наклоне емкости есть опасность переворота всей установки, так что обязательно придумывается и фиксируется противовес. Но когда работа ведется лопатой, об этом не задумываются. Эти нюансы продумываются на уровне создания чертежа.

Работа над двигателем

Эффект агрегата будет достигнут, если у него появится однофазный двигатель со скоростью вращения 35 оборотов в минуту. Часто можно слышать, как создается самодельная бетономешалка из стиральной машины. Такое доступно, но вот мастера советуют применять только двигатель от нее. Преимущество мотора в том, что его работа не ограничивается перегревами. Также агрегат стоит дополнить редуктором.

Делая выбор в пользу мотора, можно отдать предпочтение агрегату от мотоцикла или мопеда. Плюс в том, что нет необходимости в подаче электроэнергии, поэтому допустимо применение бетономешалки в любых условиях и точках. После выбора мотора он крепится к основанию при помощи нескольких болтов.

Есть такие самодельные агрегаты, которые работают без электричества и бензина. Это ручные самодельные бетономешалки. Но управлять подобной конструкцией очень сложно. Ведь за основу берется механическое вращение емкости. По сути, при использовании ручного «привода» мы недалеко уйдем от архаичного метода с использованием лопаты. Поэтому привод должен быть от двигателя — электрического (например, от стиральной машинки) либо внутреннего сгорания. В последнем случае берется обычный двухтактный мотор. Подойдет даже старый двигатель внутреннего сгорания от бензопилы. Главное, чтобы его мощности хватило для замеса нужного объема смеси.

Важно продумать и основание. Иногда бетономешалку для прочности просто погружают в грунт. Но лучше, чтобы она была мобильной, на колесиках.

Некоторые дополнительные варианты

Создание бетономешалки своими руками начинается после оценки своих финансовых возможностей. Если приобретать все комплектующие, то выгоды от создания агрегата может не быть. Часть инструментов (например, сварочный аппарат) можно взять в аренду. В основном все конструкции имеют одинаковые схемы и принцип работы. Остается это лишь реализовать на практике.

Условно такие агрегаты имеют следующее устройство. Это:

  • Бочка.
  • Рама, на которой фиксируются основные механизмы.
  • Привод. Он дает вращение бочки вокруг оси. Чаще всего привод электрический.

Каждая конструкция изготавливается из любых доступных компонентов. Мастера считают, что важно уделять должное внимание приводу.

Работа над приводом

Чаще всего разработчики применяют электродвигатель и редуктор. Бывает и так, что на этапе создания находится привод из того, что есть под рукой. А процесс передачи крутящего момента на емкость с компонентами уже придумывается после. Когда наклон емкости под 40 градусов, то расчет мощности будет происходить в соотношении 20 Вт на один литр раствора.

Определять такой показатель требуется для того, чтобы не перегружать агрегат. В такой ситуации часто начинают работы именно с привода, а после уже подбирают саму бадью. Скорость вращения емкости должна быть на определенном уровне – не более 50 оборотов в минуту. Когда это число увеличивается, то будет происходить разбрызгивание раствора. Найти готовую установку сможет не каждый, так как она должна четко соответствовать указанному выше показателю.

Есть такие мастера, которые своими руками создают уникальные агрегаты, вращение которых производится с нужной частотой. Но чаще система «миксер» становится подходящей, когда на ведомой оси располагается силовая установка. При этом сама емкость фиксируется на свободном месте оси. А вот передача вращательного момента происходит цепью. Есть несколько основных вариантов:

  • Велосипедное колесо, которые фиксируется на место шкива.
  • Применение привода от старой стиральной машины.
  • Еще одна установка, когда в редукторе совмещены две цепные передачи.

У каждого хозяина в гараже есть много деталей, которые могут стать составляющими компонентами для бетономешалки. Еще один распространенный вариант – это применение маховика с зубчатой венечной шестерней. Нужно найти к этой установке две шестеренки, которые станут ведущими.

Применение маховика от легкового автомобиля и частые ошибки

Его можно взять сразу же готовым и приварить ко дну емкости. В процессе работы и сборки основного агрегата случаются характерные ошибки. Их допускает почти каждый создатель самодельной принудительной бетономешалки. Чтобы исключить ошибки, нужно знать их заранее:

  • Неверный подбор емкости. Она должна быть круглой, высокой и неширокой.
  • Маленький размер лопастей. При такой ошибке бетонная смесь перемешивается не полностью. В итоге не получается создавать качественную массу.
  • Плоский вибратор. Если это небольшой лист железа, то ему сложно создать такие волны, благодаря которым получится перетрясти составляющие компоненты. Хорошо, если это сложенные вместе блюдца из железа.
  • Маломощный толкательный процесс. В итоге в бетономешалке происходят медленные действия, чтобы получить нужную консистенцию, придется затратить больше времени.
  • Слишком мощный двигатель. При большом заполнении емкости все составные начнут выбрасываться наружу. Это бесполезная работа.
  • Непрочная основа. Часто при создании бетономешалки человек не задумывается о его упоре, а это неправильно. В процессе работы агрегат может не устоять и перевернуться. Также предусматривается противовес. Если его не будет, то вываливать готовый бетон неудобно. Понадобится лопата, а это делает процесс более длительным.

Подводим итоги

Как видите, создать самодельную бетономешалку с двигателем от стиральной машины или чего-то другого вполне реально. Перед началом стоит взвесить свои возможности и оценить некоторые навыки (работа со сварочным аппаратом), подготовить весь требуемый материал и инструменты. Не всегда выгодно приобретать инструменты — лучше взять в аренду. Перед началом создается схема, и уже по ней ведутся основные работы. Это план действий, в котором учитываются все мелочи. Теперь вы знаете, как сделать самодельную бетономешалку.

Крепление бочки через авто ступицу на бетономешалке. Самодельная бетономешалка или делаем раствор играючи.

Из стиральной машины

Обзавестись бетономешалкой для домашнего использования нынче не проблема – в продаже хватает относительно недорогих бытовых моделей. Нюанс: подобные изделия не отличаются вместительностью (всего 60…100 литров) и надежностью, поскольку изготавливаются из дешевых комплектующих. Домовитому хозяину, владеющему навыками слесарно-сварочных работ, проще сделать бетоносмеситель нужного объема своими руками, следуя нашим рекомендациям.

Выбор конструкции мешалки

Для и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:

  • принудительного действия — шнековые и лопастные;
  • гравитационные;
  • вибрационные.

Бетономешалка принудительного (слева) и гравитационного действия (справа)

Примечание. Мешалки для раствора вибрационного типа используются в промышленных масштабах. Собрать кустарный вариант в домашних условиях тоже реально – например, из ручного перфоратора. Но всерьез рассматривать подобные самоделки не стоит, причина — малая производительность установки.

Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.

Смесители принудительного действия

Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).

Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти

Конструкции принудительных бетономешалок могут отличаться по ряду признаков:

  • положение бадьи – вертикальное либо горизонтальное;
  • мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;
  • способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;
  • порядок работы – циклический или непрерывный.

Справка. Бытовые миксеры предназначены для циклической работы – загрузка ингредиентов – смешивание – выгрузка, затем цикл повторяется. Шнековые смесители могут функционировать непрерывно – с одной стороны засыпаются сухие компоненты, с другой — выходит готовый раствор. Пример такой машины показан на чертеже.

Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:

  • сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;
  • приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;
  • подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.

Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.

Машины гравитационного типа

Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.

Совет. Машину с ручным приводом лучше делать из бочки, установленной на диагональную ось. Проверено практикой: качество приготовления сухих строительных смесей и бетонов значительно улучшается, а проходящая сквозь бадью труба служит дополнительным рассекателем раствора.

Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к центру. «Груша» вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.

Чем хороши подобные конструкции:

  • мешалка годится для приготовления любых растворов;
  • простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;
  • «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.

Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:

Делаем растворомешалку из бочки

Чтобы подобрать детали для сборки строительной машины, предлагаем изучить ее устройство по представленному чертежу (пункты списка совпадают с позициями на эскизе):

  1. Смесительный барабан из металлической 200-литровой бочки.
  2. Рукоятка опрокидывания «груши» – стальная труба Ø20-26 мм.
  3. Опорные ролики барабана – 2 шт.
  4. Рама из металлической профильной трубы сечением 50 х 30 мм, толщина стенки 2,5 мм.
  5. Электродвигатель 750…2000 об/мин, мощностью 0,5…1,5 кВт.
  6. Поддерживающий поворотный подрамник.
  7. Крестовина сочленения – полоса металлическая 40 х 3 мм.
  8. Шкив промежуточный.
  9. Шкив основной.

Примечание. Размеры и способы соединения деталей можно изменять в зависимости от наличествующих материалов.

В качестве опорных роликов умельцы применяют небольшие колесики или обычные подшипники качения. Вместо профильной трубы без проблем используется круглая либо уголки плюс швеллеры. Размеры промежуточных и ведущих шкивов подбираются в зависимости от числа оборотов электромотора.

Помимо указанных материалов, понадобится кабель электропитания, блок пусковых конденсаторов и кнопка включения / остановки двигателя.

Изготовление бадьи

Строгая цилиндрическая форма бочки не способствует качественному смешиванию цемента с ингредиентами – щебнем, песком, керамзитом и прочими наполнителями. После затворения водой одна часть массы пристает к днищу, другая выплескивается через горловину.

Прежде чем собрать бетономешалку, из бочки нужно сделать «грушу»:


Примечание. Чем длиннее вы сделаете вертикальные надрезы, тем больше получится сужение «груши». Но помните – слишком длинные «лепестки» изгибаются неравномерно, в результате емкость потеряет правильную форму, во время вращения возникнет осевое биение.

К нижнему торцу бадьи нужно заново приварить днище и крестовину под сочленение привода. Другой вариант – крепление обоймы подшипника.

Сборка рамы и устройство привода

Конструкция железной рамы — произвольная, зависит от габаритов барабана, способа установки и найденных подручных материалов. При сборке учтите следующие рекомендации:

  • рама должна быть устойчивой, выдерживать раскачивание и опрокидывание бочки с бетоном;
  • между вертикальными стойками и горизонтальными элементами приваривайте ребра жесткости;
  • внутреннюю поворотную раму лучше делать на подшипниках, хотя вполне допустимо использовать шарниры на втулках;
  • под двигатель и детали привода подготовьте крепежные площадки;
  • если крутящий момент передается ремнем, предусмотрите скользящее крепление мотора либо шкива для его натяжения / ослабления;
  • поставьте фиксатор для закрепления бадьи в наклонном положении – сгодится металлический стержень, вставляемый в отверстия на поворотной части.

Особое внимание уделите расчету приводного механизма. Оптимальная скорость вращения «груши» — 30…40 об/мин, превышать либо занижать указанные обороты не рекомендуется. Задача – подобрать к имеющемуся электромотору шкивы, шестерни или редуктор, дабы понизить скорость. Рассчитываем передаточное число I, затем определяем размеры шкивов, пользуясь уравнением:

I = n1/n2 = D1/D2

  • n1, n2 – скорость ведущего и ведомого шкива соответственно;
  • D1, D2 – диаметры шкивов.

Пример расчета. Есть двигатель с оборотами вала 800 об/мин, размер ведущего колеса – 60 мм. Чтобы получить скорость вращения бадьи 40 об/мин, нужно подобрать ведомый шкив диаметром D2 = (800 х 60) / 40 = 1200 мм. При использовании цепной и шестеренчатой передачи нужно считать зубья звездочек.

Обычно размер ведомой шестерни выходит слишком большим. При изготовлении бетономешалки своими руками крутящий момент от электродвигателя к барабану можно передать разными способами:


Справка. На заводских моделях вопрос решается похожим способом — ведомая зубчатая шестеренка заделывается прямо в корпус бадьи.

После сборки рамы и монтажа опорных роликов бочка окончательно прикрепляется к нижней ступице. Остается подключить проводной механизм и собрать схему электропитания мешалки.

Заключение

Для нужд частного домохозяйства вполне достаточно бетоносмесителя полезным объемом 0,15 куба, что как раз соответствует 200-литровой бочке. Самодельную установку всегда можно усовершенствовать – приделать колеса, буксировочное устройство и даже организовать самозагрузку с помощью небольшого конвейера. Варианты модернизации строительной техники нередко публикуют участники тематических форумов.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

Четыре принципа смешивания бетона


Самодельная бетономешалка

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.


Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

  • Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
  • Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
  • Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

  • Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
  • Детали изнашиваются гораздо реже.
  • Простота и надежность эксплуатации.
  • Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.


Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)


Бетономешалка своими руками из молочного бидона

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

  • Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
  • Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
  • Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка


Бетономешалка из большой бочки 200 литров

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

  • Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
  • К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
  • Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:




Чертеж самодельной бетономешалки из бочки

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

  • Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
  • Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
  • Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.
  • Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

    Самодельная бетономешалка из бочки видео

    При выполнении тяжелых строительных работ ручная бетономешалка станет незаменимой и востребованной помощницей. Возможности этого полезного устройства не ограничиваются собственно бетоном, с не меньшим успехом в ней можно замешивать любой цементно-песчаный раствор.

    Бетономешалка механическая – за и против

    Определить область применения бетономешалки собственного изготовления довольно легко. Следует исходить из личной способности к тяжелым строительным работам. Потому что замесить раствор в механизированной 200-литровой бочке можно сравнительно легко, но эту цементно-гравийную смесь еще нужно доставить к месту назначения, залить в форму и подвергнуть вибрационному уплотнению (если таковое предусмотрено технологией). Невыработанный за день раствор застынет бесформенной грудой, как памятник вашей бесхозяйственности.

    Другая крайность заключается в попытке бетонирования фундамента 10х20 метров с помощью самодельного раствора. Никакая бетономешалка механическая подобных объемов работ не осилит, а ее владелец и подавно. Разумнее заказать самосвал бетона объемом несколько кубов и раскидать его содержимое по заранее выставленной опалубке – так будет оптимально и по финансовым, и по физическим расходам.

    Мастера сайта сайт подготовили для Вас специальный калькулятор . Вы легко сможете рассчитать нужное количество бетона.

    Поэтому личная бетономешалка используется для такой работы, как возведение крыльца своими руками, создание стяжки в одной комнате или при установке свай для забора. Объем бетонирования должен соответствовать вашим физическим возможностям и аппаратной емкости самого устройства.


    Бетономешалка – электрическая или механическая?

    По сути, нет большой разницы в трудоемкости изготовления между электрической и механической бетономешалкой. Другое дело, что сложность электрического варианта существенно выше, но зато им можно пользоваться в одиночестве. Ручной вариант обязательно сопряжен с работой вдвоем, нужно же кому-то «крутить барабан», как говорит бессменный ведущий в одном известном шоу.

    Но! Механическую ручную бетономешалку можно сделать мобильной, то есть передвижной. Электрический вариант затруднительно взгромоздить на колесики и таскать по приусадебному участку – он сложен, громоздок и нуждается в более прочном каркасе и шасси. Вибрация от электромотора тоже весьма высока. При необходимости электрическую мобильную бетономешалку лучше купить в магазине, чем стремиться к лаврам великого конструктора. Подобное стремление может закончиться обрывом приводного ремня (в лучшем случае) или пробоем напряжения на металлический корпус (а вот от подобного конфуза последствия бывают самые плачевные).

    Ручная бетономешалка – своими руками делаем механическую помощницу

    Последовательность изготовления кустарного устройства для замеса раствора состоит из нескольких этапов:

    Ручная бетономешалка своими руками — пошаговая схема

    Шаг 1: расчетный

    Он связан не с работой над аппаратом, а с оценкой имеющегося в хозяйстве металлического скарба. До чертежей доберемся чуть позже. Основа любой бетономешалки – объемистая металлическая емкость. В качестве такой лучше всего подойдет бочка на 150-250 литров, можно б/у. Если нужной бочки в хозяйстве не обнаруживается, можно поискать нечто подобное у соседей или знакомых. Можете увлечь их перспективой забыть о ручном замесе бетона и взять бочку взаимообразно, с условием последующей аренды бетономешалки. Да, для нашей бочки обязательно нужна «родная» крышка, которую приварим на посадочное место.

    Кроме того, потребуется с помощью сварочного выпрямителя или инвертора сделать несущий каркас. Для этого понадобятся трубы или уголки из черного металла (из арматуры каркас получится тяжелым) и сам сварочный аппарат. Купить его вполне разумно – современные модели стоят недорого, работают от бытовых 220 Вольт, осваиваются сравнительно легко и существенно облегчают хозяйственные будни на лоне природы.

    Шаг 2: разметочный и проверочный

    Размечаем контуры каркаса, исходя из габаритов бочки – она будет центром нашей рукотворной композиции. Если каркасную основу составляют уголки, то размер их полок должен быть не менее 50х50 мм. Если трубы – то хорошо подойдут обычные водопроводные, 25 мм внешнего диаметра (опять же можно б/у, лишь бы не ржавые). Арматура для каркаса и ручки нужна диаметром не менее 15 мм, желательно рифленая. Для вала нужна толстая и гладкая арматура большого диаметра, не менее 40 мм.

    Испытываем бочку на герметичность и прочность. Следует простучать ее стенки и выяснить, нет ли проржавевших участков. При обнаружении таковых их понадобится заварить листовым металлом снаружи и снова проверить герметичность. Запасаемся двумя подшипниками, двумя дверными петлями, проверяем работоспособность сварочного аппарата и болгарки.

    Шаг 3: сварочный

    В геометрическом центре днища бочки проделывается отверстие под вал. Такое же отверстие сверлится в крышке (она еще не приварена!). В центр днища приваривается фланец с валом, с наружной стороны на него сажается подшипник. С крышкой будет сложнее – к ней приваривается подвижный фланец с лопастями, которые и будут размешивать раствор при вращении рукоятки.

    Лопастей потребуется не меньше трех, их габариты должны доставать до середины бочки, но не скрести по ее стенкам. То есть проявляем умение художественной сварки и создаем внутренний железный цветок – маховик бетоносмесительного процесса. Боковые стойки каркаса свариваются в форме буквы А, их размер идентичен. Если бетономешалка будет самодвижущейся, то боковые стойки привариваются друг к другу длинными арматурными прутами, а к концам ножек обеих букв А прикрепляются металлические колесики – широкие и прочные.

    Днище сажается на вал подшипником, крышка с лопастями вставляется на посадочное место и приваривается по периметру. Задвигается вторая опора с ручкой и тоже устанавливается на подшипник – основная часть работы завершена.

    Шаг 4: завершающий

    В боковой части бочки, по центру прорезается отверстие не менее 30х30 см для загрузки компонентов раствора и выгрузки готового бетона. Работу выполняют с помощью болгарки, причем осторожно – нельзя повредить основную часть стенки. Вырезанную часть сажают на две петли, с герметизацией болтовых отверстий стойкими к цементу составами (силиконовый герметик и др.). Чем уже будет режущий диск болгарки – тем лучше, это обеспечит плотное сопряжение рукотворного люка и стенки. Поэтому завершающую часть прорезов выполняют острой ножовкой по металлу.

    К той стороне бочки, где расположены лопасти, приваривается длинная и прочная ручка. Для замеса стандартного бетона достаточно загрузить через дверцу песок, гравий, цемент и воду, хорошо ее закрыть, провернуть рукоять на 15-20 полных оборотов и можно подставлять тачку для выгрузки готового раствора.

    Ручная бетономешалка своими руками изготовлена! Заливайте в нее воду «под завязку» для проверки герметичности и можете замесить пробную партию раствора. Когда собственные этапы тяжелого строительства останутся в прошлом, ваша механическая помощница станет востребованной гостьей у соседей, которым только предстоят фундаментальные работы.

    На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

    Бетон является основным элементом как масштабного строительства, так и локального. Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

    Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

    Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

    Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

    На помощь приходит самодельная бетономешалка, сделанная своими руками.

    Подробные инструкции и наглядное пособие будет представлено ниже.

    Сделанная — гордость и радость любого дачника. Инструкции и возможные варианты в материале нашего сайта.

    Пузыреплодник калинолистный Диаболо- изящное украшение любого сада. Какие в плане ухода и размножения?

    Чертежи и конструкции самодельных бетономешалок

    В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

    Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров .

    Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

    Обратите внимание на то, что любая бетономешалка должна быть прочной и устойчивой. Рекомендуется максимально ответственно подойти к изготовлению, так как любые неточности сразу же приведут к поломке сооружения.

    В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

    Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

    Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

    Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

    Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

    Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

    Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

    Чертежи самодельных бетономешалок в фото — галерее.

    В процессе смешивания бетона, важное значение имеет момент кручения бетона . Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

    Для бетономешалки подойдет небольшое количество оборотов — 25 оборотов в минуту.

    Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

    Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

    Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

    В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

    Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

    Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

    Чертеж бетономешалки из бочки

    Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

    У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

    Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

    Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

    Обратите внимание на то, что конструкция, основой которой является бочка, способна перемешать и другие рабочие, строительные материалы.

    На видео бетономешалка из бочки на основе двигателя от стиральной машины.

    В качестве основы — стиральная машина

    Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

    Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

    Редуктор для бетономешалки

    А на его место установить вал, который будет подходить соразмерно.

    Важное условие: и скобы и лопасти должны располагаться строго симметрично . Срок жизни этого приспособления будет во много зависеть от такого условия.

    Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

    Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

    На фото бетономешалка из стиральной машинки

    Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

    К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

    Типичные ошибки

    В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

    1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной . Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
    2. Во-вторых, следовать инструкции необходимо детально . Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
    3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном . Это только усложнит ваш и без того нелегкий труд.
    4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой . Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

    Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

    Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

    Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

    Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

    Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

    Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

    Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

    Но этот вариант имеет следующие минусы:

    • высокая цена бетонной смеси;
    • вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
    • плотная жилая застройка может не позволить проехать тяжелой технике.

    Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

    Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

    Достоинства самодельной бетономешалки

    Бетономешалка, сделанная своими руками имеет следующие плюсы:

    • Она будет иметь нужную вам форму;
    • Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
    • Самодельную бетономешалку легко обслуживать и ремонтировать;
    • Ей можно гордиться перед соседями и знакомыми.

    Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

    Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

    Общая технология создания бетономешалок

    Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

    Не пугайтесь такому количеству необходимых материалов – многие из них можно купить по низкой цене или отыскать в гараже.

    Инструкция по изготовлению ручной бетономешалки

    Вам потребуется:

    • металлическая бочка, емкостью 100 – 200 л;
    • стальной уголок или профиль для станины;
    • два б/у подшипника;
    • отрезок металлической трубы для оси и ручки.

    Из инструментов понадобится болгарка и сварочный аппарат.

    • Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
    • Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
    • Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
    • В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
    • Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

    Бетономешалка с электроприводом

    Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

    У подобного агрегата есть как плюсы, так и минусы.

    Преимущество бетономешалки с электроприводом в том, что не требуется делать герметичное отверстие, как в ручной модификации.

    Минус – это необходимость устройства сальников на оси привода.

    Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

    Обратите внимание!

    Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

    Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

    Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

    В заключении отметим, что созданная собственноручно бетономешалка лучше аналогов из Китая. Надеемся, что данная статья поможет вам сделать такую необходимую вещь самостоятельно.

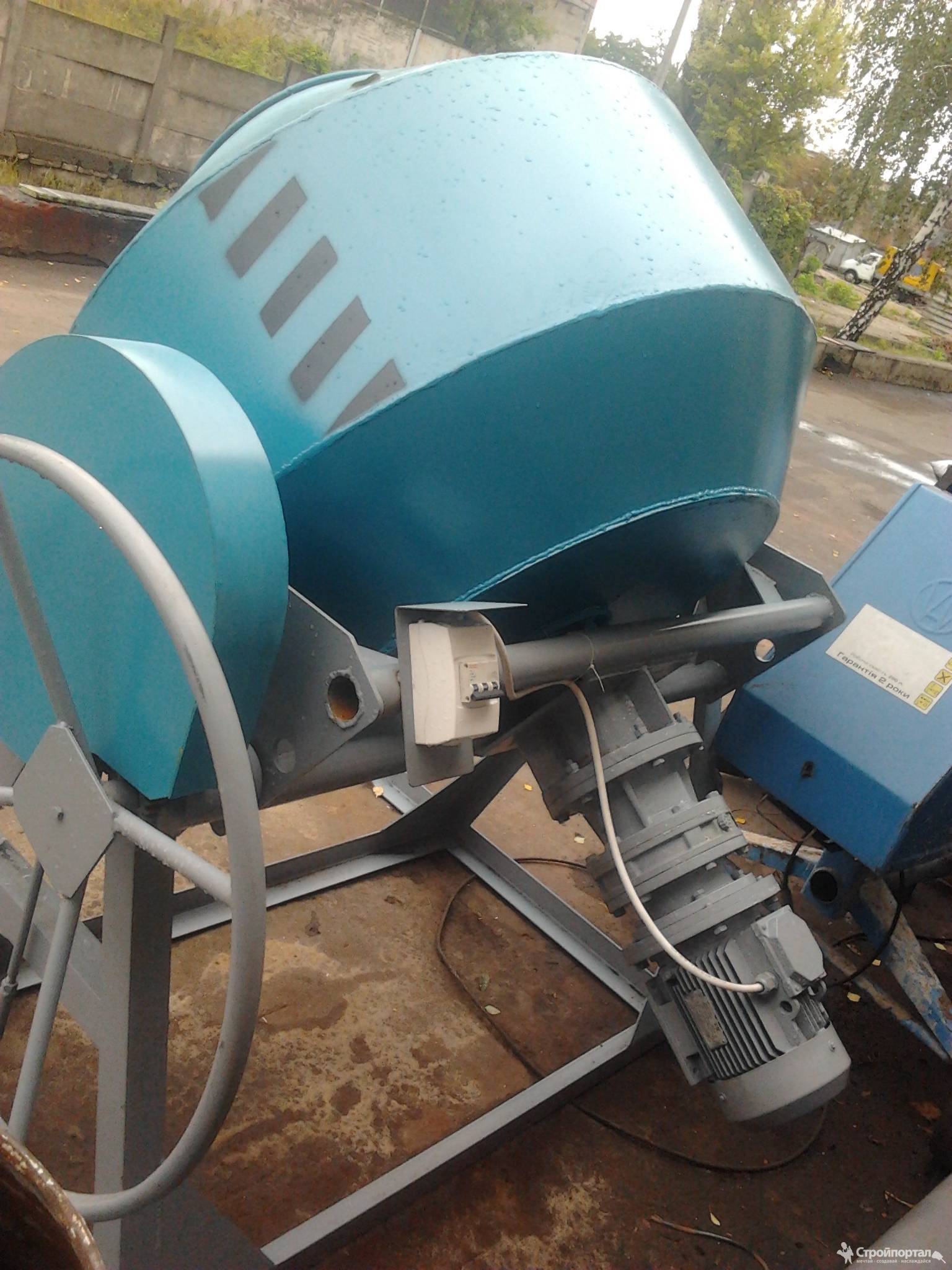

    Фото бетономешалки своими руками

    Обратите внимание!

    Какую бетономешалку выбрать для дома

    На любой строительной площадке сложно обходиться без электрической бетономешалки, которая помогает изготавливать различные по консистенции растворы в большом количестве. В наше время существует много разновидностей такого оборудования с разным принципом работы.

    Для того чтоб точно знать какую бетономешалку выбрать для дома рассмотрим основные типы и модели оборудования.



    Электрические бетономешалки

    В последнее время популярность набирают машины для приготовления бетонной смеси работающие от электричества. Они дают возможность замешивать бетон, не прилагая больших усилий и значительно ускоряют процесс строительства.

    Выбирая такое оборудование, необходимо учитывать предполагаемую нагрузку, мощность мотора, объем барабана, в который закладываются компоненты, а так же количество оборотов за минуту. От частоты использования будет завесить срок службы бетономешалки. Помимо этого следует обращать внимание на материал, из которого изготовлен ее корпус и на устойчивость конструкции во время работы.



    Существует два принципа работы оборудования:

    • Принудительное перемешивание. Корпус таких машин во время изготовления раствора стоит неподвижно. Смешивание осуществляется за счет встроенных металлических лопастей, вращение которым придает электродвигатель. Такой вид бетономешалок используется для приготовления жидких растворов без наличия твердых компонентов. Производятся они только больших объемов. Поэтому приобретать бетономешалку принудительного действия для домашнего использования будет нецелесообразно.
    • Гравитационное перемешивание. Производится такое оборудование с самыми разными объемами барабана. Бетономешалки с малым литражом (до 300 литров) предполагают ручную загрузку строительных компонентов. Для более объемных, предусмотрена автоматическая загрузка. В таких машинах бетон смешивается вращающимся барабаном с внутренними неподвижными лопастями. В них можно изготавливать густые растворы с содержанием твердых частиц.

    Для того чтоб определиться с объемом барабанной емкости следует вычислить количество необходимого раствора для работы. Емкость этого бака должна на 10-15% превышать количество подсчитанного раствора. Для строительства одного дома будет достаточно бетономешалки на 100 -150 литров.

    Если объем бака маленький приобретать бетономешалки с большой мощностью мотора нет необходимости. Мощные моторы потребляют много электроэнергии, а стоимость их значительно выше. Учитывая рекомендации опытных строителей, для бытовых бетономешалок с объемом 130-150 литров оптимальная мощность составляет 600 -700 Вт.

    Бетономешалки Прораб

    Для бытового использования одной из популярных марок бетономешальных машин считается PRORAB. Среди широко модельно ряда можно найти такие машины как:

    • PRORAB ECM 46 с мощностью мотора 150 Вт. Объем бака составляет 46 л., а максимальное количество раствора, которое можно получить с одной загрузки составляет 30 л. Работает по принципу гравитационного перемешивания.
    • Прораб ЕСМ 125 оснащен мотором в 550 Вт и 125 литровым баком. Максимальное количество приготовленного раствора составляет 90л. Лопасти изготавливаются их чугуна.
    • PRORAB ECM 140 предназначен для смешивания различных растворов до 100 л. Мощность мотора составляет 650 Вт., а объем бака 140 л.



    Самодельная бетономешалка

    Для того чтоб соорудить самодельную бетономешалку для дома необходимо иметь: электромотор, бочку, металлические элементы для изготовления лопастей, приводной вал и подшипники.

    В бочке на дне проделываются отверстия для скрепления с вращающимся валом, а сбоку прорезается люк для закладки строительных компонентов. В качестве приводного вала обычно используют металлическую трубу.

    Вовнутрь резервуара крепится крестовая деталь, изготовленная из металлических уголков или швеллеров. Промежуток между крестовиной и корпусом бочки должен быть не меньше 15-20 мм.

    Видео Бетономешалка без редуктора своими руками

    Бетономешалка с тачкой

    — блог Dan’s Workshop

    Вот тачка-бетономешалка, которую я сделал в рамках своего весеннего проекта 2012 года. Все материалы, за исключением приводного ремня и минимального оборудования, были «перерабатываемыми». Стакан сделан из старой полипропиленовой бочки.

    Ниже показана последовательность строительства, я сделал много фотографий, но некоторых деталей может не хватать.

    Все началось с бочки с огурцами. У меня были на примете некоторые конкретные проекты, и я подумал, что если я смогу просто вращать эту бочку с нужным крутящим моментом, то у меня будет бетономешалка.Я начал проектировать смеситель 19 марта, сфотографировав и замерив эту бочку:

    Кроме того, я только что отремонтировал шумный ступичный подшипник на моем минивэне Chevy Lumina APV 1991 года, но, к удивлению, старый подшипник оказался очень тугим и гладким в моих руках, поэтому я не мог заставить себя выбросить его в мусорное ведро. Я сохранил его, не зная наверняка в то время, что я буду с ним делать. Я понял, что это важный ингредиент миксера.

    Я провел много измерений и провел много времени в своей надежной программе САПР DeltaCAD, после чего начал строить боковые рамы:

    Эти 1-дюймовые канцелярские зажимы отлично подходят для зажима изделий из дерева! Я использовал обрезки фанеры, оставшиеся после постройки каноэ «Мир», и, как известно любому строителю лодок, изготавливая лодки из фанеры, в итоге получается довольно много обрезков фанеры странной формы. Это был идеальный способ использовать эти отходы вместо того, чтобы просто бросать их в печь.

    Несколько недель спустя миксер действительно начал обретать форму:

    Боковые рамы готовы, задний подшипник и редуктор в сборе. Я использовал превосходную программу Gear Generator 3 Маттиаса Ванделя, чтобы создать планетарную передачу с передаточным числом 58:7. Зубчатая передача состоит из шестерни с 7 зубьями, планетарной шестерни с 22 зубьями и зубчатого венца с 51 зубом. (Велосипедные колеса слева на фотографии не являются частью бетономешалки.)

    Больше снимков зубчатого венца/крепления двигателя в сборе:



    Древесина настолько универсальна. 😉

    Теперь время для шкива ременного привода:





    После черновой обработки формы мне нужно было начертить канавку в большом деревянном шкиве для направления ремня.



    Поскольку нет такой вещи, как токарный станок по дереву, достаточно большой, чтобы выточить шкив такого размера, лучше всего временно установить фрезер. Это сделало его идеально круглым и верным.



    А теперь вот видео:


    Это небольшая партия 🙂 Я могу запускать гораздо большие партии, думаю до 2-3 мешков, но после этого становится тяжело крутить.

    Самодельный стакан для компоста из бетономешалки — зернистость

    Предоставлено журналом Farm Show

    Портативная бетономешалка с барабаном, преобразованная во вращающийся компостер.

    Вместо того, чтобы использовать вилы для переворачивания компостного материала в стационарном бункере, Рассел Касперсон, Хагенсборг, Британская Колумбия, построил электрический компостер объемом 6 кубических ярдов из барабана портативной бетономешалки. Его барабан-монстр приводится в движение однофазным электродвигателем мощностью 3/4 л.с.

    «Я работаю садовником почти 48 лет, и мне это очень нравится, но приготовление компоста никогда не было моей любимой работой, — говорит Рассел. «Мой брат услышал о продаже старой бетономешалки Kenworth 1949 года выпуска, поэтому мы купили ее.Я хотел миксер, а он хотел грузовик».

    Рассел нашел шасси и колеса лесовоза на местной свалке, чтобы установить барабан. Теперь он стоит в высокой траве на его заднем дворе, рядом с его большим огородом. Для вращения барабана он соединил электродвигатель с двумя редукторами 60:1. Это снижает выходную мощность двигателя с 1700 об/мин до скорости улитки, вращая барабан каждые 2,5 минуты.

    «Это идеальная скорость для микширования всего того, что я туда добавил», — говорит Рассел.«Я бросаю около 1500 фунтов сена, может быть, 300 фунтов рыбных отходов от местного переработчика и добавляю несколько ведер азота». Мотор настроен на таймер, поэтому работает только ночью. Так запах не будет беспокоить соседей.

    Компост на заднем дворе Рассела готовится около шести месяцев. Он опорожняет большую ванну, реверсивное вращение, и лопасти поднимают ее сзади в ковш погрузчика или прицеп. Он распределяет содержимое на глубину от 4 до 6 дюймов в своем саду, а затем обрабатывает его, чтобы создать пышное плодородное семенное ложе.

    «Компост пахнет очень сладко, когда он готов, и, боже, из него растут овощи», — говорит Рассел. «Свекла примерно в два раза больше, чем обычно выращивают люди, картофель большой и вкусный, а морковь очень сладкая».

    Единственным явным признаком того, из чего сделан компост, являются несколько шипов от крупных туш палтуса или часть черепа от очень крупного лосося.

    На вопрос, пахнет ли смесь в процессе компостирования, Рассел говорит: «Сначала некоторые соседи жаловались, поэтому я включаю миксер только ночью.Однажды отдел игр вышел и подумал, что я дразню медведя, но я показал им, что просто делаю садовый компост».

    Для получения дополнительной информации свяжитесь с Расселом Касперсоном по телефону 250-982-2755.

    Перепечатано с разрешения журнала Farm Show.

    Опубликовано 9 октября 2013 г.

    РОДСТВЕННЫЕ СТАТЬИ

    Если вы полагаетесь на альтернативный источник питания во время чрезвычайной ситуации, не пренебрегайте обслуживанием, необходимым для того, чтобы этот источник был готов, когда он вам понадобится.

    Выращивание молодой зелени в помещении зимой может предотвратить сезонную хандру и обеспечить урожай.

    Лучшие самодельные тропы состоят из гравия, опорных конструкций и средств, препятствующих росту сорняков. Эти соображения сделают для больших троп сельской собственности.

    12 типов бетоносмесителей, используемых в благоустройстве дома и строительстве

    Если вам нужно залить или уложить бетон, существует несколько типов бетономешалок, которые вы можете использовать в зависимости от типа бетонных работ.

    Бетон представляет собой композиционный материал, состоящий из заполнителей, связанных с цементом.Когда эти материалы смешиваются с водой, они образуют суспензию, которую можно залить и отлить в любую форму. Чтобы получить бетон наилучшего качества, эти ингредиенты необходимо смешать правильно и в определенной пропорции. Если не смешать должным образом, это может привести к некачественному бетону.

    Родственный: Виды инструментов для бетона | Бетонные дома | Примеры бетонных дорожек | Типы бетонных домов | Лучшие чистящие средства для бетона

    Что такое бетономешалка?

    Бетономешалки — это машины, которые смешивают цемент, заполнители и воду вместе для приготовления бетонной пасты или раствора. Хорошая бетонная смесь должна не только равномерно смешивать ингредиенты, но и отводить смесь, не нарушая ее однородности. Об этом можно судить по однородной консистенции и цвету суспензии.

    При отсутствии бетономешалки бетон можно замешивать и вручную. Однако это применимо только к небольшому количеству бетона. Кроме того, рабочие склонны плохо смешивать бетон и во многих случаях перемешивают его. Следовательно, для смешивания бетонных материалов целесообразно использовать машинные смесители.

    Фон бетономешалки

    Первая моторизованная бетономешалка была разработана и запатентована Стивеном Степаняном в 1916 году в попытке заменить конные миксеры, использовавшиеся в то время. Конструкция миксера, запряженного лошадьми, состояла из деревянных лопастей, которые взбивали ингредиенты в тандеме с вращением колес тележки. Однако это был очень медленный и обременительный процесс. На самом деле грузовики и двигатели того времени были едва ли лучше.

    Однако к 1940-м годам двигатели и грузовики стали использоваться для перевозки влажного незатвердевшего бетона.После Второй мировой войны автобетоносмесители стали неотъемлемой частью строительных работ.

    Сегодня большие барабанные миксеры, встречающиеся на наших дорогах, мало чем отличаются от того, что представлял себе Степанян. Эти бетономешалки состоят из двигателя, рамы грузовика и вращающейся бетономешалки. Эти смесители похожи на те, что используются на строительных площадках, но намного больше.

    Механизм включает в себя большой двигатель, вращающий барабан на кузове грузовика, и ряд лопастей, которые поддерживают постоянное движение смеси и предотвращают затвердевание бетона.

    Большинство производителей цемента рекомендуют, чтобы время между смешиванием и заливкой цемента предпочтительно составляло менее 6-10 минут и не более 90 минут.

    По мере развития технологий большинство транзитных миксеров не просто забирают влажный цемент и транспортируют его на площадку, если только они не направляются на близлежащие дороги или площадки. Большинство таких миксеров состоят из бака для воды в багажнике. Вращающийся барабан поддерживает смесь сухого заполнителя и цемента на протяжении большей части пути. Когда водитель грузовика находится в пределах нескольких миль от места назначения, к сухим ингредиентам добавляется вода, чтобы бетон доставлялся на площадку свежим.

    Этот тип доставки известен как «пакетная» доставка, которая требует смешивания ингредиентов за пределами площадки, а затем их транспортировки к месту строительства. Технологические достижения также позволили смешивать бетон на месте, хотя автобетоносмесители остаются основными смесителями.

    Существует несколько типов коммерческих бетоносмесителей, которые делают производство и доставку бетона экономически эффективными и быстрыми для идей по благоустройству дома.

    Типы бетономешалок

    Существует два основных типа бетоносмесителей – смесители непрерывного действия и смесители периодического действия. Смесители периодического действия подразделяются на категории и подкатегории.

    Смесители непрерывного действия

    Как следует из названия, смесители непрерывного действия подают ингредиенты в барабан, перемешивают их и выгружают суспензию одновременно и непрерывно, пока не будет объявлен перерыв или пока работа не будет завершена. Непрерывная загрузка материала осуществляется шнековыми питателями.

    Эти смесители состоят из наклоняющихся барабанов с винтовыми лопастями, вращающимися в постоянном движении в середине барабана.Барабан наклоняют вниз, обычно под углом 15 градусов к отверстию, и по его наклону определяют время перемешивания.

    Смесители непрерывного действия используются в крупномасштабных проектах, таких как строительство мостов, плотин или небоскребов, где требуется непрерывная подача бетона. Эти смесители также используются для бетона с низкой осадкой, такого как тротуары. Поскольку время смешивания короткое и требуется непрерывная подача бетона, воздух

    Содержание

    и пузырьки трудно контролируются даже при наличии воздуха в добавках.

    Бетономешалки периодического действия

    Бетоносмесители периодического действия являются наиболее широко используемыми типами бетоносмесителей, используемых для производства бетона. В отличие от смесителей непрерывного действия, смесители периодического действия смешивают и выгружают бетон периодически, одну загрузку за другой.

    Смесители периодического действия состоят из вращающихся барабанов с лопастями внутри. В этом смесителе все ингредиенты подаются в барабан или лоток в нужной пропорции, а затем барабан вращается с фиксированной скоростью. Полученная смесь выгружается и используется.После того, как первая партия сделана, барабан необходимо заполнить снова. Ингредиенты смешиваются, а затем выгружаются, чтобы сделать другую партию. Этот процесс повторяется до тех пор, пока не будет изготовлено необходимое количество бетона.

    Бетоносмесители периодического действия делятся на два типа в зависимости от их оси вращения – барабанные, горизонтальные или наклонные смесители и тарельчатые или вертикальные смесители.

    Смесители барабанные

    Смесители барабанные состоят из барабанов двойного конуса.Они подразделяются на три основных типа: смесители с наклонным барабаном, смесители без наклонного барабана и смесители с реверсивным барабаном.

    Смесители с опрокидывающимся барабаном

    Смесители с опрокидывающимся барабаном можно наклонять под разными углами. Когда барабан находится почти полностью горизонтально, без заметного наклона, бетон смешивается более эффективно, поскольку он поднимается вращающимися лопастями до максимального диаметра барабана и падает. Именно во время падения ингредиенты смешиваются друг с другом. Это означает, что чем выше падение, тем лучше смешиваются ингредиенты.Однако, если ось барабана почти вертикальна, лопасти не смогут в полной мере поднять бетон и ингредиенты не будут полностью перемешаны. Обычно ось барабана наклонена под углом 15 градусов в сторону разгрузочного отверстия.

    Смесители с опрокидывающимся барабаном обычно используются для бетона с низкой удобоукладываемостью, который содержит крупные заполнители, размер которых обычно превышает 7,5 см. Однако эффективность смешивания зависит от нескольких факторов, таких как форма и угол наклона барабана, а также размер и угол наклона лопастей.

    Одним из недостатков смесителя с опрокидывающимся барабаном является то, что бетон может прилипать к днищу барабана. Чтобы предотвратить это, применяется метод, называемый «намазыванием» смесителей, при котором некоторое количество цемента предварительно смешивается с смесью до того, как барабан будет использован для его первой партии бетона.

    Смесители с неопрокидывающимся барабаном

    Как видно из названия, смесители этого типа нельзя наклонять, и их ось всегда остается на 0 градусов. Бетон выгружается путем вставки наклонного желоба внутрь барабана или путем изменения направления вращения и, в некоторых очень редких случаях, разделения барабана. В случае наклонного желоба барабан открывается с обоих концов, и ингредиенты высыпаются через один конец, а смесь собирается через другой конец.

    Из-за горизонтальной ориентации барабана быстрая выгрузка бетона невозможна; следовательно, суспензия может стать уязвимой для сегрегации. Заполнители большого размера не могут быть легко выгружены вместе со смесью, поэтому в смесителях этого типа используются заполнители размером менее 7,5 см. Из-за этого смесители без наклона барабана используются в небольших проектах.

    Смесители с реверсивным барабаном

    Смесители с реверсивным барабаном аналогичны смесителям без опрокидывания, за исключением того, что барабан открывается только с одной стороны, и одно и то же отверстие используется для заполнения барабана, а также для выгрузки материала.

    С помощью двигателя барабан вращается в одном направлении для смешивания материала и в другом направлении для выталкивания приготовленного бетона. Это достигается за счет двух типов лопастей, соединенных с внутренними стенками барабана.Один набор лопастей тянет бетон вверх к центру смеси, когда барабан вращается в одном направлении, в то время как другой набор лопастей толкает бетон к отверстию для разгрузки, когда лопасти вращаются в другом направлении. Лопасти расположены по спирали, так что они могут выгружать и перемешивать материал в зависимости от вращения.

    Барабанные реверсивные смесители очень экономичны, так как они имеют низкие эксплуатационные расходы и расходы на техническое обслуживание и могут производить бетон среднего качества за короткое время.Эти типы смесителей в основном используются на рынках, где стоимость производства имеет важное значение.

    Источник: NCBI

    Автобетоносмесители

    Автобетоносмесители

    относятся к категории реверсивных барабанных миксеров. Эти смесители позволяют водителю регулировать скорость вращения барабана муфтой. Скорость определяется тем, был ли бетон предварительно замешан перед тем, как поместить его в грузовик, или грузовик должен был выполнять большую часть смешивания.Как правило, скорость составляет 15 оборотов в минуту (об/мин), в то время как для предварительно замешанного бетона требуется всего 6 об/мин. В США большая часть бетона смешивается внутри грузовика и не поставляется предварительно замешанным на заводе-изготовителе.

    Чашечные миксеры

    Все типы тарельчатых миксеров работают по одному принципу. Они содержат круглую чашу, в которой находится бетон, который нужно смешать, и набор лезвий, которые вращаются внутри чаши, чтобы смешивать ингредиенты и соскребать прилипшую бетонную смесь со стен.Приготовленную смесь выгружают со дна кастрюли.

    Существует два основных типа тарельчатых бетономешалок. В одном случае круглый поддон остается неподвижным, и только лопасти движутся в планетарном или противоточном движении. Во втором случае лопасти, расположенные в форме звезды, остаются неподвижными, а поддон вращается . В обоих этих случаях перемешивание бетона происходит очень эффективно, и смесь выгружается через центральное отверстие поддона. Тарельчатые смесители также содержат специальное скребковое лезвие, расположенное под углом, которое смещает застрявший ингредиент со стенок сковороды и смешивает его с остальным материалом.

    Вращающиеся ножи также можно поднимать и опускать, чтобы бетон не застаивался на стенках чаши. Тарельчатые смесители считаются наиболее эффективным типом смесителей из всех смесителей периодического действия.

    Другие разновидности бетономешалок
    Двухвальные бетоносмесители

    Эти смесители используются для интенсивного перемешивания за очень короткое время.Они используются в проектах, где требуется высокая прочность, и часто используются для изготовления самоуплотняющегося бетона.

    Бетономешалка с вертикальной осью

    Эти смесители используются для сборного и предварительно напряженного бетона. Бетономешалка с вертикальной осью хорошо очищает между партиями и предпочтительнее для сборных и окрашенных партий. Они также больше подходят для небольших площадей и состоят из более чем одной точки разгрузки. Особой популярностью пользуются планетарные или противоточные смесители этой категории.

    Мешалки объемные и дозированные

    Эти смесители отмеряют точные пропорции цемента, камня, песка и воды на месте, что означает, что грузовикам не нужно смешивать в пути. Это снижает риск затвердевания бетона, если автобетоносмесители застревают в пробке. Он также производит точное количество необходимого бетона и предотвращает отходы.

    Бетономешалки специального назначения

    Бетономешалка с бункером и смеситель с конвейерной лентой — это два смесителя специального назначения, которые используются для изготовления сборных форм, изготовления блоков и дозирования.

    Существуют также специальные смесители с самозагрузкой, обеспечивающие одновременно перемешивание и транспортировку. Эти смесители используются в пути или когда смесители периодического действия недоступны или если количество рабочих ограничено.

    На бетонных заводах имеются большие дозирующие бетоносмесители, которые имеют возможности хранения, разгрузки и доставки. Они продаются для крупных партийных проектов, обычно для крупных производителей блоков или готовых смесей. Бетоносмесительные установки соединяют конвейерные ленты и бункеры для хранения с самим смесительным оборудованием.

    Некоторые бетоносмесители оснащены встроенными подъемниками для удобной подачи материала на верхние уровни.

    Приготовление бетона представляет собой сложный процесс, на который влияют тип смесителей, метод загрузки, продолжительность и энергия перемешивания. Машиносмесители облегчают задачу, предоставляя различные преимущества и контролируя соотношение воды и цемента, регулируя процесс смешивания и сокращая потери.

    Связанный: Типы фундаментов домов | Виды декоративного бетона | Типы герметиков для бетона | Типы пил по бетону

    Розыгрыш домашней стратосферы…

    Примите участие в розыгрыше Мелкая бытовая техника

    Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

    Бесплатные раскраски и книги для детей

    Бесплатно скачать и распечатать.

    Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

    Бетономешалка из бочки своими руками: чертежи бетономешалок с двигателем от стиральной машины и из бочки на 200 литров.Как сделать простую ручную бетономешалку?

    Бетономешалка — хороший прибор для приготовления цементной смеси. Необходим в хозяйстве для строительных работ. Наличие бетономешалки значительно облегчит жизнь при затяжном ремонте. Покупать новое устройство нет смысла, ведь оно может пригодиться лишь несколько раз в жизни, но стоит оно дорого, поэтому целесообразнее сделать бетономешалку своими руками.

    Что следует учитывать

    Конечно, можно вооружиться лопатой и размешать смесь вручную, но тогда о качестве стяжки говорить не приходится. Использование бетономешалки имеет ряд преимуществ:

    • скорость приготовления строительного материала;
    • удобство выгрузки цементной смеси;
    • большой объем готового раствора;
    • экономия энергии при заготовке стройматериалов.

    Чтобы сделать бетономешалку, вам сначала понадобится старая металлическая бочка. Лучше всего для этой цели подойдет емкость из стали.

    Есть варианты конструкции, где вместо металлической тары используются пластиковые бочки, но они чаще всего маленькие и не такие удобные в использовании.

    Независимо от того, какую емкость вы выберете для изготовления самодельного миксера, она должна быть устойчивой, чтобы обеспечить максимальную безопасность человека, который будет работать с прибором.


    Инструменты и материалы

    Нужно заранее позаботиться об инструментах, которые пригодятся в работе. Конечно, они будут различаться, в зависимости от сложности конструкции, но имейте под рукой такие устройства:

      Болгарка
    • с запасным колесом;
    • сварочный аппарат
    • с электродами;
    • набор инструментов;
    • паяльник
    • ;
    • болты, гайки, винты, фланцы, др. расходные материалы.

    Это основные инструменты, которые могут пригодиться при изготовлении бетономешалки из металлической бочки . Не забудьте также подготовить материалы. Главное – емкость, желательно стальная или из плотного металла.

    Некоторым удается сделать устройство из пластиковых баков, но они не такие прочные и не очень удобные в использовании.

    При поиске подходящей основы для изготовления бетономешалки нужно обратить особое внимание на размер бочки . Опытные мастера рекомендуют остановить свой выбор на емкости на 200 литров. Считается лучшим вариантом для приготовления раствора, потому что в нем не будет застаиваться цемент.


    Найдите приводной вал дальше; металл, из которого вы будете варить каркас; подшипники; куски стали, которые пойдут на изготовление лопастей или зубчатого венца, играющего роль мешалки, а также двигателя (если планируется изготовление электроприбора). Перечисленных выше материалов должно хватить для изготовления простых вариантов бетоносмесителей .Если у вас уже есть на примете какой-то вариант, нужно предварительно изучить чертеж и купить все необходимое.


    Технология производства

    Сделать бетономешалку самостоятельно в домашних условиях несложно, достаточно серьезно отнестись к процессу и проследить все этапы изготовления этого полезного в хозяйстве приспособления. Бетоносмеситель своими руками из бочки — самый простой и дешевый вариант приобрести бетономешалку в короткие сроки и без больших материальных затрат . Механический способ приготовления цемента очень долгий и трудоемкий, поэтому можно изготовить приспособление, которое снабжено ручкой (с ее помощью барабан будет приводиться в движение).

    Принцип работы такого устройства очень прост . Под действием силы тяжести смесь в бочке падает и перемешивается, образуя раствор. Существует несколько вариантов этих ручных бетономешалок. Для изготовления устройства вам понадобится стальная бочка любого размера, лучше, если она будет на 200 литров.На нем вырезается место для дверцы, из него будет выпадать уже приготовленная смесь.

    Отверстия не нужно делать очень большими, тогда могут не выдержать дверные петли и засов, который вы придумаете, чтобы плотно закрыть дверь, и все выпадет посреди рабочего процесса.


    Металлический каркас, на котором будет держаться барабан, можно сварить из шпал, арматуры или других материалов . Главное, чтобы он выдержал нагрузку. Количество ножек на ваше усмотрение, их может быть 2 или 4. Ствол вращается вместе с ручкой. Описываемое устройство является самым простым и не подходит для приготовления раствора в больших количествах; для этого лучше сделать бетономешалку с двигателем от стиральной машины.


    Самостоятельное изготовление бетономешалки с двигателем более трудоемко, но сэкономит много сил в будущем при приготовлении растворов . Сам электродвигатель стоит дорого, поэтому новое устройство не используется при изготовлении бетономешалок в домашних условиях.Для этой цели идеально подойдет мотор от советской стиральной машины с вертикальной загрузкой. Эта техника была популярна в начале 90-х годов прошлого века. Вам понадобится не только мотор, но и сама металлическая основа.


    Сначала изготовим каркас по той же схеме, что и для ручной бетономешалки. Далее приступаем к баку автомобиля. Закройте слив и снимите активатор, а на его место установите вал с осью. В качестве смесителя будут выступать самодельные металлические лопасти, которые привариваются к металлической основе, а затем крепятся к внутренней части стиральной машины . Готовый барабан приваривается к раме, а затем подключается двигатель. Мотор располагается сзади машины, по углам сверлятся отверстия, прикладываются к таким же отверстиям на двигателе, а затем прикручиваются болтами. Сам двигатель соединяется с осью с помощью фланца. Между ними должно быть расстояние около 2 сантиметров.


    Рисунок

    Прежде чем приступить к сборке самодельной бетономешалки, необходимо найти подходящий чертеж. На схеме вы можете увидеть материалы, которые потребуются при монтаже, а также общий вид конечного устройства .Подробные размеры емкости, шахты, уголков, как правило, на чертеже не указывают. Но в специализированной литературе по готовым чертежам и схемам можно найти подробное описание процесса соединения деталей.

    Это немного облегчит изготовление бетономешалки, т. к. в подробной инструкции к чертежу есть цифровые ссылки на чертеж, и даже если человек не знает правильного названия той или иной детали, его можно легко найти на диаграмма.

    Нет смысла следить за всеми этапами создания устройства, ведь у каждого мастера свои исходные материалы и уровень мастерства, поэтому можно смело вносить различные коррективы в процессе работы, заменять детали и упрощать создание бетономешалки .


    Основные этапы

    Вариантов самодельных бетономешалок в свободном доступе много, главное выбрать подходящий именно вам. Чертеж можно сделать самостоятельно или взять уже готовый. Когда первые приготовления сделаны, переходим к основным этапам изготовления бетономешалки .


    Берут старую бочку, очищают ее от мусора, проверяют емкость на прочность и наличие дыр или трещин . Это необходимо сделать для того, чтобы оценить возможность приготовления в нем цементной смеси. Известно, что раствор очень тяжелый, а ржавая бочка не выдержит обычной нагрузки, поэтому лучше брать стальную, а не железную тару.


    Затем измеряется середина и вырезается люк на боковой поверхности ствола. Из этого отверстия легче будет достать готовый раствор. Отверстие рекомендуется делать размером около 20-40 сантиметров, в зависимости от того, сколько смеси вы планируете приготовить за один раз .

    После этого нужно прикрепить дверь к готовому отверстию. Его можно сделать из листа стали или железа, который предварительно вырезали из емкости, использованной для приготовления миксера.Чтобы самодельная дверца хорошо закрывалась, нужно прикрепить по краям люка резиновые уплотнители с помощью монтажного клея. Металлический лист легко фиксируется двумя дверными петлями с одной стороны и защелкой с другой. Если все сделать правильно, то цемент не выпадет из бочки преждевременно .


    Когда барабан уже готов, пора приступить к изготовлению рамы. Не стоит скупиться на хорошую арматуру, она должна выдерживать не только стальную тару, но и готовый цемент в бочке. Лучше сделать 4 ножки, соединенные между собой, на которых будет держаться бочка .

    Барабан будет приводиться в движение рукояткой, а вращение обеспечивается приводным валом, который крепится к уже подготовленному стволу. Его необходимо вставить внутрь, а для того, чтобы это сделать, придется просверлить отверстия по бокам.


    Монтажные фланцы с подшипниками в местах соединений помогут защитить себя от ненужных повреждений во время этой процедуры. Их можно приобрести в любом строительном магазине, размер подбирайте по диаметру используемой оси.


    В конце изготовленные элементы следует соединить между собой. Приводной вал должен быть не прямым, а под углом 30 градусов. Ствол крепится к предварительно сваренной раме и хорошо фиксируется. Если надежность конструкции вызывает сомнения, то ножки лучше вкопать в землю . Не стоит делать бетономешалку высокой, лучше, если она будет ближе к земле. Это основные этапы изготовления ручной бетономешалки.В домашних условиях можно сделать электрическую бетономешалку, но для этого потребуется больше материалов и навыков.

    способов замешивания бетона, их порядок и меры предосторожности!

    Махадев Десаи является основателем и генеральным директором gharpedia.com и SDCPL, ведущей консалтинговой фирмы по дизайну, имеющей сильное присутствие в стране. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями.Он также является соучредителем 1mnt.in — первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он ненасытный читатель, отредактировал 4 книги и является пионером движения чтения книг в Гуджарате, Индия.

    Бетон представляет собой композиционный материал, состоящий из цемента, песка, крупных заполнителей, воды и химических добавок (при необходимости). Это основной строительный материал. От него во многом зависит надежность и долговечность конструкции. Не только бетон, но и процесс бетонирования, такой как дозирование, смешивание, транспортировка, уплотнение и отделка и т. д.также играет существенную роль. Хотя сделать бетон очень просто, правильный процесс бетонирования довольно сложен и требует особого внимания, особенно в процессе смешивания компонентов бетона.

    Важность смешивания бетона

    Правильное смешивание компонентов бетона имеет первостепенное значение для получения свежего бетона хорошего качества. В процессе перемешивания поверхность всех частиц заполнителя покрывается цементным тестом.Хорошо перемешанный бетон необходим для желаемой удобоукладываемости и характеристик бетона как в свежем, так и в затвердевшем состоянии. Если бетон плохо перемешан, то он склонен к расслоению и вытеканию.

    Характеристики хорошо замешанного бетона

    Методы замешивания бетона

    Когда дело доходит до замешивания бетона, для производства эффективного и качественного бетона используются следующие три метода замешивания.

    01. Ручное смешивание бетона (Смешивание бетона вручную без миксера)

    02. Машинное смешивание бетона (Смешивание бетона с помощью миксера)

    03. Готовый бетонный раствор или полуавтоматический бетонный завод)

    Для разных конструкций требуются разные типы бетоносмесителей. Для эффективного результата важно использовать соответствующий метод смешивания бетона для конкретного использования и применения.На метод смешивания бетона влияет несколько факторов, таких как:

    • Расположение строительной площадки с достаточным количеством земли для строительных работ, например. сильно перегруженные городские районы
    • Свободное место для приготовления и смешивания бетона и хранения заполнителей
    • Необходимый объем бетона
    • График строительства, например объем бетона, необходимый в час или в день
    • Высота укладки бетона
    • Стоимость
    Читайте также: Что вы подразумеваете под дозированием бетона?

    Давайте подробно рассмотрим каждый из трех вышеупомянутых способов замешивания бетона.

    01. Ручное смешивание бетона (замешивание бетона без миксера)

    Ручное смешивание – это процесс смешивания ингредиентов бетона вручную без миксера. Замешивание бетона без миксера используется только для небольших работ, где потребность в бетоне меньше и контроль качества менее важен. При ручном замешивании бетона трудно добиться однородности замешивания и требует особой осторожности и усилий.

    Согласно «М.М. Гояля (автор «Справочника по строительству для инженеров-строителей и архитекторов»), замешивание бетона вручную допускается только в виде исключения, когда используемый объем не позволяет использовать механическую мешалку. В случае ручного смешивания к номинальной пропорции бетонной смеси необходимо добавить дополнительно 10% цемента.

    Наш наставник, «Шри Махадев Десаи» (CMD Sthapati Designers & Consultant PVT LTD, ведущей многопрофильной консалтинговой организации Индии с 40-летним стажем) предостерегает никогда не использовать бетон ручной замешивания для важных структурных элементов, таких как колонны, стены и т. д.

    Процесс ручного смешивания бетона:

    • Ручное смешивание бетона производится на твердой, чистой и непористой основе из кирпичной кладки или плоских железных листов.
    • Отмеренное количество песка рассыпается на платформе, а затем на песок капает цемент.
    • Песок и цемент тщательно перемешивают несколько раз с помощью лопат в сухом состоянии до тех пор, пока смесь не приобретет равномерный цвет по всему объему и не будет иметь разводов.
    • Затем измеренное количество крупных заполнителей распределяется равномерным слоем по вышеуказанной смеси и тщательно перемешивается. Не забудьте использовать измерительные ящики для дозирования заполнителей, т. е. для определения того, сколько заполнителей необходимо использовать. Никогда не используйте и не разрешайте использовать «Gamelas» для дозирования, т.е. измерения качества заполнителей.
    • Далее вся смесь как следует перемешивается, переворачиваясь круткой от центра к боку, затем обратно к центру и снова в стороны несколько раз.
    • После этого делается углубление в центре смешанных материалов.
    • А, 75% от необходимого количества воды добавляется в углубление и перемешивается с помощью лопат.
    • В последнюю очередь добавляется оставшееся количество воды и процесс перемешивания продолжается до получения однородного цвета и консистенции бетона. Общее время перемешивания бетона не должно превышать 3 минут.
    Читайте также: Недостатки использования Ghamelas при замесе бетона

    Меры предосторожности при ручном смешивании бетона:

    • Базовая платформа должна быть чистой, свободной от грязи и водонепроницаемой.
    • Для смешивания используйте хорошую и чистую лопату.
    • Если в агрегатах есть грязь или мусор, промойте их перед использованием.
    • Средства индивидуальной защиты, такие как ручные перчатки, маска и т. д., должны носить рабочие и каменщики при смешивании и обработке бетона.
    • Смесительную платформу следует очищать в конце рабочего дня.

    02. Машинное смешивание бетона (смешивание бетона с помощью миксера)

    Машинное смешивание – это процесс смешивания ингредиентов бетона с помощью бетономешалки.Он очень эффективен для выполнения требований короткого времени смешивания, оптимальной консистенции и однородного качества бетона.

    Согласно «А. М. Невилла (автор книги «Свойства бетона»), машинное смешивание бетона не только придает смеси однородность, но и выгружает смесь, не нарушая этой однородности. Машинное смешивание бетона лучше всего подходит для крупных проектов, где требуются большие массы бетона, поскольку оно обеспечивает постоянную однородность бетона.

    В настоящее время доступны различные типы бетономешалок, работающих на бензине, дизельном топливе или электричестве. Чтобы узнать больше о типах бетономешалок, пожалуйста, прочитайте Различные типы бетономешалок/машин.

    Процесс машинного смешивания бетона:

    • Прежде всего смочите внутренние поверхности барабана бетономешалки.
    • Сначала в смеситель помещается крупный заполнитель, затем песок, а затем цемент.
    • Смешайте материалы в сухом состоянии в смесителе.В норме это должно быть 1,5-3 минуты.
    • После надлежащего смешивания сухих материалов постепенно добавляйте нужное количество воды во время движения машины. Не добавляйте больше воды, чем требуется. Не рекомендуется, так как снижает прочность.
    • После добавления воды необходимо перемешивать бетон не менее двух минут в барабане.
    • Если после выгрузки из смесителя происходит расслоение бетона, перемешайте бетон.

    Меры предосторожности при машинном смешивании бетона:

    • Бетономешалка перед использованием должна быть влажной.
    • Соблюдайте время перемешивания, скорость и число оборотов барабана миксера в соответствии с рекомендациями производителей миксера.
    • Бетон
    • следует использовать в течение 30 минут после смешивания и выгрузки бетономешалкой.
    • Если у вас периодическое смешивание, то после выгрузки одной партии бетона необходимо тщательно очистить внутреннюю поверхность барабана смесителя. В противном случае комки затвердевшего бетона из смеси предыдущей партии могут попасть в состав следующей партии и ухудшить качество бетона.
    • Если ваше смешивание непрерывного типа, необходимо чистить бетономешалку через определенные промежутки времени.
    • Внутреннюю часть бетономешалки необходимо регулярно тщательно осматривать на наличие повреждений, осколков или коррозии.
    Читайте также: Меры безопасности при использовании бетономешалки на строительной площадке!

    В Индии очень широко используется производство обычного бетона на месте с использованием рабочей силы и с помощью примитивного смесительного оборудования.Тем не менее, товарный бетон также становится популярным в настоящее время.

    Согласно «К. Ньюмана» (Лекции по готовому бетону, опубликованные Индийским институтом бетона), товарный бетон (RMC) представляет собой специализированный материал, в котором цемент, заполнители и другие ингредиенты взвешиваются и дозируются на центральном заводе, а затем смешиваются либо в центральном миксере или в автобетоносмесителях, до доставки на строительную площадку в состоянии, готовом к укладке заказчиком. Качество полученного бетона намного лучше, чем у бетона, замешанного на месте, т.е.е. как ручного, так и машинного бетона.

    Товарный бетон особенно полезен на перегруженных участках или при строительстве дорог, где мало места или нет места для смесительной установки или для хранения заполнителей. В этом методе контроль качества бетона упрощается, поскольку дозирование и смешивание бетона осуществляется на механизированном центральном бетонном заводе. Этот метод смешивания очень полезен в нескольких местах, например, в перегруженных местах, при ночных бетонных работах, на больших стройплощадках и т. д.

    В товарном бетоне соотношение вода/цемент можно легко контролировать по сравнению с другими методами смешивания. Можно смешивать добавки, т. е. летучую золу и цемент, в точном количестве или пропорционально, иначе может произойти чрезмерное использование строительных химикатов. Этих трудностей также можно избежать при использовании товарного бетона.

    Читайте также: Общие меры предосторожности для завода RMC

    Чтобы узнать больше о товарном бетоне, прочитайте наши статьи «Товарный бетон (RMC): быстрое строительство бетона без ущерба для качества» и «Руководство по покупке товарного бетона». .Это обязательно поможет вам в заказе товарного бетона.

    Подводя итоги , ручное смешивание бетона является самым дешевым методом смешивания бетона, но рекомендуется только для очень небольших работ, где требуется только небольшое количество бетона, поскольку этим методом трудно добиться однородного качества бетона. С другой стороны, машинное смешивание бетона обеспечивает правильное смешивание материалов и, следовательно, используется для проектов среднего размера. Товарный бетон требует меньше времени по сравнению с смешиванием на месте (ручное и машинное смешивание), а качество бетона также лучше, чем смешивание на месте.Кроме того, это очень полезно, когда вам нужен огромный объем бетона в день, чего невозможно добиться, используя даже более одной машины на месте. Это, конечно, решило многие проблемы на сильно загруженных городских участках с интенсивным движением.

      Читайте также:

    Что вы подразумеваете под дозированием бетона?
    Что такое уплотнение бетона?
    Методы укладки бетона для различных ситуаций и мест

    Изображение предоставлено: Изображение 2, Изображение 3

    Махадев Десаи является основателем и генеральным директором gharpedia. com и SDCPL, ведущая консалтинговая фирма по дизайну, имеющая сильное присутствие в стране. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in — первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он ненасытный читатель, отредактировал 4 книги и является пионером движения чтения книг в Гуджарате, Индия.

    Продемонстрируйте свои лучшие разработки

    Навигация по записям

    Еще из тем

    Используйте фильтры ниже для поиска конкретных тем

    Преимущества автобетоносмесителей

    Опубликовано 28 ноября 2018 г. Ever Readymix Concrete

    Что бы мы были без автобетоносмесителя? Это икона строительной отрасли, которая уже несколько десятилетий делает возможной доставку больших объемов бетона.

    С течением времени незначительно изменился и наряду с объемными смесителями предлагает лучший вариант доставки бетона.



    Как работает автобетоносмеситель

    Обычный бетоновоз, также известный как передвижной бетоносмеситель, может загружаться сухими материалами и водой, при этом смешивание происходит во время транспортировки, или бетонная смесь может загружаться в смесительный барабан.

    Барабан вращается во время движения грузовика, чтобы поддерживать перемешивание бетона и, следовательно, в жидком состоянии до тех пор, пока он не будет готов к доставке в нужное место.Внутри барабана находится многоцелевое лезвие.

    Лезвие проходит по внутренней длине барабана по спирали. Вращаясь в основание барабана, лопасть взбалтывает и перемешивает бетон. Когда вращение барабана реверсируется в другую сторону, к отверстию барабана, спираль действует как винт Архимеда.

    Изображение GIF Credit  Детали

    Время

    Экономия времени, обеспечиваемая бетоновозами, означает, что любой достойный поставщик может предложить доставку в тот же день и на следующий день. Это незаменимая услуга при работе над строительным проектом в сжатые сроки или когда ваш первоначальный поставщик бетона подвел вас. Просто свяжитесь с нами, чтобы обсудить доступность в тот же день.



    Емкость

    Наши грузовики Ever Readymix перевозят бетон объемом от 0,5 до 8 кубометров. Это означает, что мы можем совершать меньше поездок и перевозить больше бетона, чем когда-либо. Это очень удобно, а также требует меньше топлива, что помогает снизить выбросы CO2.



    Стоимость

    Время, которое вы сэкономите с автобетоносмесителем, загруженным готовым бетоном, отражается на трудозатратах и ​​экономии. Если вы откажетесь от смешивания на месте, вы сэкономите часы работы, и ваша рабочая сила будет счастливее, выбрав менее трудоемкий вариант.

    Имея под рукой опытный миксер и компьютеризированную дозировочную установку, вы также никогда не получите не тот сорт бетона или случайно не смешаете ингредиенты самостоятельно. Инвестируйте в то, чтобы сделать это правильно в первый раз, и им никогда не придется делать это во второй раз.


    Ever Readymix поставляет бетон коммерческим и бытовым клиентам в Йоркшире, включая Barnsley , Doncaster , Goole и Scunthorpe.

    Независимо от ваших потребностей, наша команда полностью оснащена, чтобы смешать идеальную партию бетона для вашего проекта и использовать ряд методов для доставки на место, используя наш парк грузовиков и бетононасосов.

    Мы даже предлагаем бесплатные осмотры объектов для более крупных проектов и доставку в выходные дни по договоренности, что делает нас выбором номер один для клиентов в Йоркшире.

    Свяжитесь с нашей командой сегодня , чтобы узнать больше о наших услугах или организовать бесплатный опрос.

    11 советов и рекомендаций по использованию бетономешалки | by Michael Foley

    Переносная электрическая бетономешалка Baumr-AG 210L

    Бетономешалки обычно отождествляются со временем и трудоемкими проектами: пыльная площадка, кучи строительных материалов, люди в касках. Будь то простой проект, например, мощение подъездной дороги или строительство сложной инфраструктуры, использование бетономешалки определенно может ускорить процесс строительства.Прошли те времена, когда нужно было вручную смешивать раствор лопатой под солнцем, сегодня даже в самых простых проектах используются бетономешалки.

    Если вы просто ищете бетономешалки для продажи или имеете опыт в строительном искусстве, знание и понимание нескольких простых советов и приемов по использованию миксера может иметь большое значение для повышения вашей эффективности и производительности на рабочем месте. .

    Подготовка площадки

    Прежде всего, первое, что вам нужно сделать, это подготовить и подготовить рабочую площадку к заливке.Это включает в себя ручную работу, такую ​​как разметка территории, ее ограждение и выравнивание земли до уровня. Подайте заявку на получение необходимых государственных разрешений (при необходимости) до начала проекта.

    Носите надлежащее защитное оборудование

    Перед включением бетономешалки убедитесь, что вы и другие рабочие надели средства индивидуальной защиты. Основное защитное снаряжение включает защитные очки, респиратор, рабочие перчатки и ботинки со стальными носками. Респиратор и перчатки особенно важны, так как бетон кислый и пыль может обжечь глаза и руки.

    Держите ее поблизости

    Бетон затвердевает сразу, поэтому постарайтесь расположить бетономешалку как можно ближе к рабочей площадке. Более короткое время в пути означает более легкую транспортировку, большее количество поездок за более короткое время и меньшую усталость от тяжелого груза.

    Частые проверки

    Проверяйте многие компоненты смесителя перед его включением, во время работы и при выключении. Убедитесь, что лопасти миксера не погнуты. Быстрая проверка может сэкономить вам много потраченного времени и денег в будущем.

    Покройте миксер

    Нанесите тонкий слой промышленной смазки на внешнюю поверхность миксера, чтобы предотвратить накопление и затвердевание цемента на поверхности. Вы также можете добавить тонкий слой дизельного топлива внутрь барабана перед смешиванием. Это предотвратит прилипание цемента к его внутренней части. Однако используйте дизельные покрытия с осторожностью, поскольку топливо меняет состав цемента, нарушая его консистенцию.

    На ровной поверхности

    Устанавливайте бетономешалку на устойчивой ровной поверхности и никогда не на сырой или мокрой поверхности.Даже если поверхность надежная, подложите под миксер жесткую доску или что-то подобное для дополнительной безопасности и на случай случайного пролива.

    Мойка под давлением

    Используйте мойку под давлением, чтобы смыть любые отложения бетона внутри барабана. В редких случаях, когда мойка под давлением не может удалить затвердевший бетон, используйте долото, чтобы удалить наросты.

    Держите двигатель в чистоте

    Бетономешалки в основном предназначены для использования вне помещений, и вся летающая вокруг пыль в конечном итоге попадает в двигатель миксера. Используйте воздушный компрессор для удаления цемента или пыли, которые могли скопиться внутри двигателя. Чистый двигатель работает более эффективно и оптимально. Простая очистка также может сэкономить вам деньги от дорогостоящего ремонта.

    Смажьте колеса (и шестерни)

    Все эти кувыркания и вращения с тяжелым влажным цементом внутри барабана в конечном итоге изнашивают шестерни и шкивы. Регулярно смазывайте шестерни, шкивы и другие движущиеся соединения, чтобы предотвратить повреждения, вызванные трением.Не только срок службы вашего микшера будет увеличен, но и его производительность останется на оптимальном уровне.

    Очистить

    Слить весь бетон из барабана сразу после того, как он перестанет вращаться. Это означает, что вы не должны ждать до последней минуты, чтобы залить бетон, иначе он затвердеет, и у вас в руках будет жесткая каша. Не используйте барабан для хранения излишков бетона.

    Очистка бетономешалки после использования

    Тщательно очистите бетономешалка смесью воды и гравия после использования.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
