Бетономешалка своими руками — современные конструкции и их особенности (90 фото)

Ни одна стройплощадка не может быть организована без бетона. Замешивать раствор при помощи обычной строительной лопаты и большой емкости весьма проблематично и физически затруднительно. А если объемы работ большие — то такой процесс лишен целесообразности.

Значительно удобнее использовать бетономешалку. В каждом строительном магазине продаётся такой агрегат. Кто-то в целях экономии денег сооружает сей агрегат для замеса цементного раствора своими силами. Посмотрите фото бетономешалки, выполненной своими руками, дабы понимать какими они могут быть.

Как сделать бетономешалку своими силами?

Изготавливая бетономешалку своими силами у вас появляется возможность обзавестись собственным оборудованием с минимальным расходом финансов. Рассмотрим в деталях процесс изготовления бетономешалки.

На самом деле конструкция довольно простая — замес тут механический. Все очень хорошо видно на чертежах бетономешалок. Основное преимущество агрегата — работа с большими объемами цемента.

Привод здесь не обязательно должен быть ручным или механическим, можно установить электродвигатель. Чтобы выгрузить бетон из мешалки, бадью наклоняют в одну из сторон.

Механическая бетономешалка

Есть здесь и минус, характерный для всех подобных бетономешалок с использованием цилиндрической емкости под цемент — замес цемента в углах неаккуратный и некачественный. При превышении оборотов свыше 35 в минуту, смесь разлетается.

Решить вторую проблему можно, если вместо вырезанного отверстия приварить обратно отрезанный элемент и сделать люк. Для замешивания раствора в такой бетономешалке требуется не больше 5 мин., на сухой уходит от 1 до 12 мин.

Инструкция как сделать бетономешалку приводится ниже. Эта конструкция, как и представленная ранее выше, может быть с электрическим приводом и без него. Преимущество: однородность всего цемента, скорость замеса смеси и качественный бетон на выходе.

Для изготовления подойдет старая бочка, несмотря на невзрачный внешний вид, она не будет ничем уступать современным бетономешалкам промышленного производства. В данном случае, на скорость замешивания влияют больше обороты, а не время. Достаточно прокрутить смесь несколько раз, как она уже полностью готова.

Из минусов можно выделить весьма сложную схему самой конструкции бетономешалки. Чтобы изготовить даже самый простой ручной вариант, нужно будет запастись сразу десятком различных элементов и запчастей.

Все внимание нужно сосредоточить при изготовлении бетономешалки на разгрузочном люке, посмотрите как плотно прилегают шпингалеты, уплотнители и петли. Каждый элемент должен быть крепким и надежным, обладать высоким качеством. Ну а если питание поблизости для электрической мешалки отсутствует, то подобный агрегат окажется просто незаменимым.

Подобные конструкции можно встретить и в сфере промышленного производства. Это свидетельствует о том, что самодельная бетономешалка не уступает ничем фабричным образцам.

Электрическая бетономешалка

Еще один вариант бетономешалки подразумевает использование электродвигателя. Это самая популярная конструкция, которую любят копировать друг у друга домашние кустарные мастера. Никаких особых пояснений по этому поводу не требуется. Схема доступна на фотографии ниже.

Есть огромное количество конструкторских решений и видов электрической бетономешалки. Даже детальные чертежи представлены в большом количестве.

Поговорим об этом агрегате в паре слов. Как правильно сделать бетономешалку своими руками:

• Горловая часть и днище конструкции укрепляются при помощи сварных планок;
• Идеальным выбором будет рамный миксер, сваренный с основанием;
• Обратите внимание, чтобы ось и емкость вращались вместе — рама станет сложнее, но при этом увеличиться её надежность, и будет отсутствовать необходимость в уплотнителях на днище. Последний момент влияет на срок эксплуатации готового устройства.

Электрическая бетономешалка с перфоратором

Несмотря на наличие хорошего дорогого перфоратора с отличными показателями параметров в 1-1,5 киловатта, и ударной функцией, не так просто изготовить качественную бетономешалку.

Наиболее часто встречающиеся ошибки:

Неправильно выбранная по габаритам емкость. Она не должна быть чрезмерно круглой формы, иметь вытянутые очертания.

Неправильное расположение вибратора значительно ухудшает качественные показатели замешивания. Его высота до дна должна соответствовать диаметру. Раствор должен быть залит в том же объеме, что и радиус вибратора.

Плоский вибратор не самое лучшее решение. Такой инструмент не сможет создать необходимые волнообразные возмущения на поверхности смеси и она просто не будет должным образом перемешена.

Посмотрите на изображение ниже, чтобы понимать какой именно следует применять или покупать. Наиболее подходящая модификация имеет пару тарелок (блюдец).

Вибратор больших размеров. На каждый последующий киловатт мощности прибавляется 15-20 см в диаметре. Наш агрегат сможет спокойно работать с тарелками на 25 сантиметров.

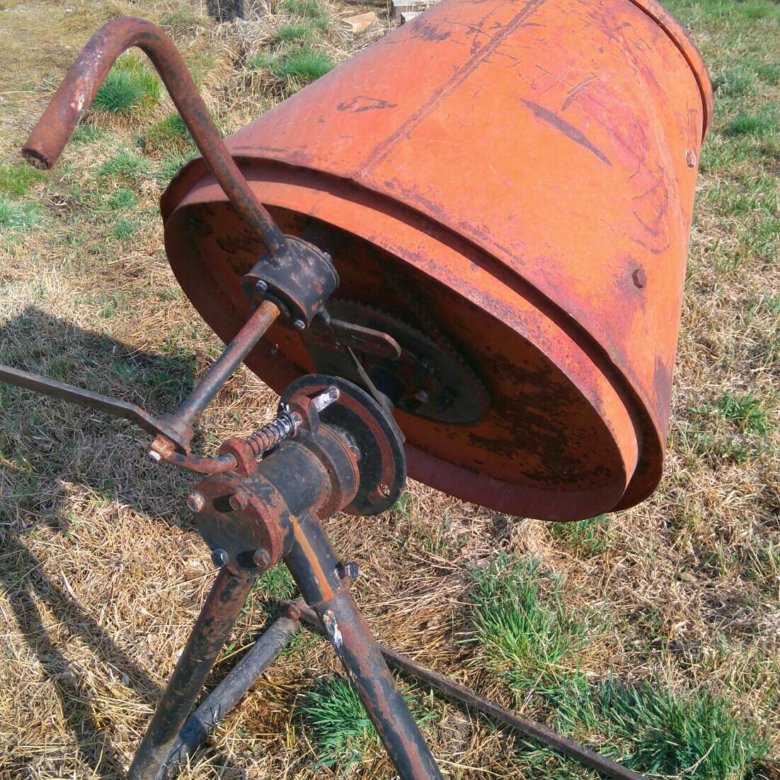

Фото бетономешалки своими руками

Также рекомендуем посетить:

• Чердачные лестницы
• Стяжка пола своими руками
• Рельефная штукатурка
• Верстак своими руками
• Курятник своими руками
• Парилка в бане
• Купель для бани
• Деревянный ящик своими руками
• Журнальный столик своими руками
• Арка своими руками
• Крыльцо своими руками
• Отмостка своими руками
• Монтаж вагонки
• Корзина своими руками
• Утеплить дверь своими руками
• Веранда своими руками
• Теплица своими руками
• Погреб своими руками
• Сигнализация для дачи
• Аксессуары для бани
• Ограждения для клумб
• Лампа своими руками
• Перила для лестниц
• Сарай своими руками
• Монтаж поликарбоната
• Камин своими руками
• Скамейки для дачи
• Утепление дома своими руками
• Решетки на окна
• Обустройство гаража
• Пресс своими руками
• Дачный туалет своими руками
• Лестница своими руками
• Беседка своими руками
• Клумбы своими руками
• Смотровая яма в гараже
• Диван своими руками

71 фото идей постройки важного приспособления

  Школа рукоделия Хоббитания 🎨 |   Политика сайта |   Контакты

Автор: Школа рукоделия Хоббитания

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

• высокая цена бетонной смеси;
• вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
• плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Содержимое обзора:

Достоинства самодельной бетономешалки

Бетономешалка, сделанная своими руками имеет следующие плюсы:

• Она будет иметь нужную вам форму;
• Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
• Самодельную бетономешалку легко обслуживать и ремонтировать;
• Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Общая технология создания бетономешалок

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Не пугайтесь такому количеству необходимых материалов – многие из них можно купить по низкой цене или отыскать в гараже.

Инструкция по изготовлению ручной бетономешалки

Вам потребуется:

• металлическая бочка, емкостью 100 – 200 л;
• стальной уголок или профиль для станины;
• два б/у подшипника;
• отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

• Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
• Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
• Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
• В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
• Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Бетономешалка с электроприводом

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Преимущество бетономешалки с электроприводом в том, что не требуется делать герметичное отверстие, как в ручной модификации.

Минус – это необходимость устройства сальников на оси привода.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

В заключении отметим, что созданная собственноручно бетономешалка лучше аналогов из Китая. Надеемся, что данная статья поможет вам сделать такую необходимую вещь самостоятельно.

Фото бетономешалки своими руками

Scroll Up

Adblock
detector

Сборка малобюджетной самодельной бетономешалки – Новости Матери-Земли

ФОТО: СОТРУДНИКИ НОВОСТИ МАТЕРИ-ЗЕМЛИ

Если вы регулярно читаете эту публикацию, скорее всего, вы выполняете большую часть своей работы по дому или на ферме … включая, возможно, случайную работу, требующую перемешивания небольших партий бетона. Естественно, не стоит покупать дорогую бетономешалку только для того, чтобы время от времени взбивать «рецепт» размером с ведро. Тем не менее, было бы разумно построить свою собственную растворомешалку из металлолома… особенно если это устройство могло справиться с большинством ваших повседневных дел и 9Изготовление 0005 и стоит всего несколько долларов.

Самодельная бетономешалка MOTHER EARTH NEWS с ручным управлением представляет собой не что иное, как выброшенный бак стиральной машины Kenmore, оснащенный тремя лопастными лопастями и установленный на прочной раме из железной трубы с колесами. Но ни на минуту не думайте, что только потому, что «стакан» сделан из выброшенных частей, это оборудование второго сорта. Наоборот, мы обнаружили, что наша самодельная машина столь же универсальна, как и доступные купленные в магазине ручные миксеры (некоторые из которых, кстати, имеют цену до 100 долларов!), и так же просты в использовании!

Вы должны быть в состоянии собрать весь гаджет за час или два (в зависимости от уровня ваших навыков механики), используя только трубный ключ, дрель с насадками 3/32″ и 1/4″, отвертку, ножовку, и разводной ключ. Вам также, конечно, придется собрать все материалы, включая литр или около того автомобильной шпаклевки (или «бондо»).

Начните проект с изготовления трех лопастей в барабане, которые будут выполнять смешивание. Если вам повезет, как и нам, вы сможете найти скобы, угловые опоры или лом уголка, которые можно просто обрезать и установить с минимальными усилиями. Однако, если нет, вам придется вырезать лезвия из листового металла 18-го калибра, согнуть их и просверлить два отверстия 1/4″ в каждой секции. Затем просверлите соответствующие отверстия в баке и закрепите мешалки на месте с помощью болтов 1/4″. Как только это будет сделано, вы также можете обильно нанести бондо на дно и стенки внутренней части сосуда, чтобы запечатать его отверстия.

Затем соберите раму из железной трубы (мы использовали оцинкованный лист сортамента 40), просто скрутив детали вместе. Установите меньшие (задние) ролики, пропустив болт через диски и тройник и закрепив его гайкой, а также прикрепите основные колеса. (Чтобы убедиться, что большие ступицы надежно закреплены на месте, сначала проденьте полуось через трубчатый корпус и наденьте колеса и шайбы. Теперь отметьте и просверлите отверстия под шплинты как можно ближе к дискам, чтобы предотвратить вал от чрезмерного осевого люфта и биения, затем смажьте ось и зафиксируйте весь узел двумя шплинтами. )

Смесительный барабан вращается на валу, закрепленном на крестовине центральной трубы, и снабжен втулкой из электрометаллической трубы (ЭМТ). Смажьте «ось» трубы, наденьте на нее трубку и снова смажьте узел. Затем наденьте ванну на вал и навинтите колпачок трубы, чтобы удерживать компоненты на месте. (Было бы неплохо нанести немного смазки на «хребтовую» планку рамы — в точках, где она соприкасается с чаном, — чтобы облегчить процесс вращения.)

Наконец, вы можете покрасить сборку, если хотите, и после того, как вы прикрепите набор велосипедных ручек к ручкам, ваш «мини-миксер» будет готов к использованию! Мы обнаружили, что наша маленькая машина может без проблем вместить один полный 40-фунтовый мешок готовой смеси. Большинству людей достаточно просто взяться за край ванны и потянуть ее — рука за рукой — чтобы взболтать «грязь». (Подсказка: вращайте барабан в правильное направление … наклонные лопасти лопастей должны врезаться в песчаный материал, а затем сбрасывать его с верхней части чана.
