Как правильно сделать расчет ленточного фундамента на прочность

Цель публикуемой статьи – обрисовать основные вопросы по расчёту фундаментов и определить пути их решения. В статье можно представить множество методик по расчёту прочности ленточного фундамента, большое количество сложных формул для определения разных характеристик строительных элементов оснований строений.

Но всё это мало заинтересует человека без специального строительного образования. Поэтому данная информация предлагается для застройщиков, которые самостоятельно хотят рассчитать фундамент с минимальными затратами.

Общие положения

При возведении зданий и сооружений часто применяют ленточную опорную базу. От правильного расчёта на прочность ленточного фундамента зависит дальнейшая эксплуатация строения и его долговечность.

Застройщики крупных объектов заказывают проектную документацию на строительство зданий, домов и сооружений.При проектировании все конструкции рассчитывают на прочность для обеспечения их долговечной эксплуатации.

Когда объект по своему объёму небольшой (малоэтажный жилой дом, дача или другое сооружение), затраты на изготовление проекта экономически невыгодны.

Даже имея минимум строительного опыта и знаний,можно рассчитать фундамент самостоятельно. На сегодня в интернете существует масса информации по тому, как определить прочность конструкций и материалов для возведения основания дома.Все методики и калькуляторы сети по определению прочностных качеств опорной базы зданий содержат сведения общего характера. Однако в каждом отдельном случае без самостоятельного расчёта конструкций фундамента не обойтись.

Методы расчётов ленточных фундаментов

Его изготавливают в трёх видах:

• Основание строения из сборных железобетонных блоков и подушек;
• Монолитное железобетонное основание;
• Бутобетонная монолитная опора.

Сбор данных для определения вида и конструкции основания

Для определения вида и конструкции опоры строения, собирают и проводят анализ следующих данных:

• в местном управлении архитектуры утверждают привязку генплана строительства;
• получают копию вертикальной съёмки залегания грунтов в месте привязки генплана;
• с помощью СНиП определают снеговую нагрузку.

На основании вертикальной съёмки определают характеристику грунтового основания, его несущую способность. Устанавливают глубину промерзания почвы и уровень грунтовых вод.

Исходя из общей нагрузки на опорную базу, от веса конструкций дома и всей «внутренней начинки здания» с учётом снеговой нагрузки рассчитывают удельное давление на единицу площади фундаментного основания.

После анализа полученной информации, возможностей применения тех или иных строительных конструкций и материалов, выбирают вид и размеры ленточного фундамента.

На основании расчёта несущей способности элементов конструкции окончательно выбирают схему фундаментной ленты.

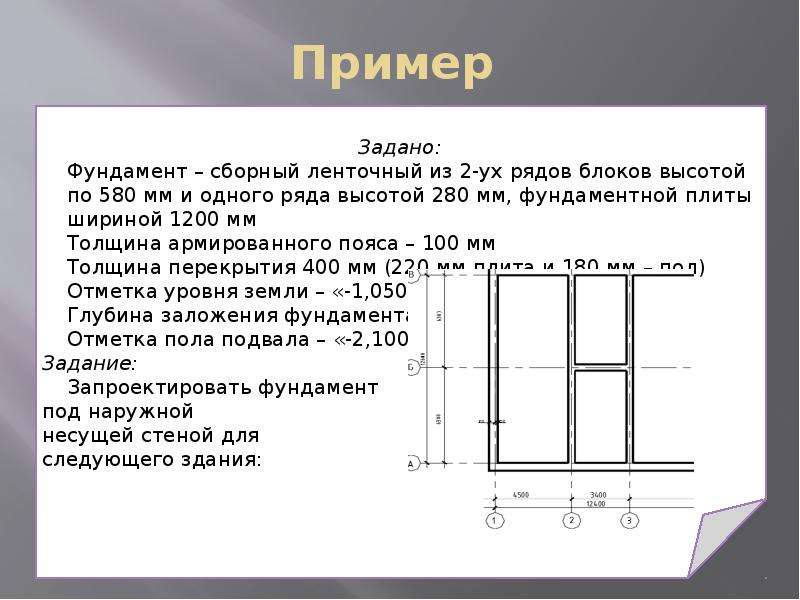

Приведём пример расчёта площади ленточного фундамента, обеспечивающей прочность и устойчивость опоры здания:

Строение может не только выталкиваться промёрзшими вспученными грунтами, но и проседать под собственным весом. Правильно определённая площадь подошвы позволит избежать этих негативных явлений.

Площадь подошвы фундамента (S) рассчитывают по формуле:

S > k(n)*F/k(c)*R, где

k(n) – коэффициент надежности обычно равен значению 1,2, что определяет площадь подошвы с запасом на 20% больше;

F – общая нагрузка на грунт. Это нагрузка от дома, фундамента, коммуникаций и всего того, что может находиться в доме;

k(c) – коэффициент условия работы железобетонной ленты, имеющий значение от 1 для пластичной глины и сооружений жесткой конструкции, до величины 1,4 при каменных стенах и крупном песке;

R – расчетное сопротивление грунта.

Фундамент из сборного железобетона

Ленточная опора здания из сборного железобетона – это фундаментные блоки заводского изготовления, уложенные в ряд по всему периметру дома и внутри площадки под несущие стены. В некоторых случаях бетонные блоки устанавливают на железобетонные подушки.

Подушки монтируют вплотную друг к другу. Иногда в целях экономии подушки располагают с интервалом, но не на слабых грунтах. Стандартные железобетонные блоки способны выдерживать нагрузки от многоэтажных домов. Поэтому опора малоэтажных зданий из одного ряда блоков в высоту будет очень надёжным и прочным.

При устройстве подвала, гаража блоки монтируются в несколько рядов, создавая собой стены подземного помещения.

Скрепляют сборные блоки между собой цементным раствором с укладкой арматурной сетки.

Важно помнить что если на строительном участке находятся грунты со слабой несущей способностью, прерывистое расположение подушек неприемлемо.

Монолитный железобетонный ленточный фундамент

На формирование монолитного фундамента влияют три фактора:

• Пучинистость грунта;
• Несущая способность основания;
• Глубина промерзания грунта.

От степени пучинистости почвы зависит глубина фундамента. Если по данным вертикальной съёмки грунтовое основание находится в сухом состоянии, то целесообразно устраивать мелкозаглублённое основание. В противном случае основание дома нужно устраивать на глубине залегания более плотного грунта.

Рассчитывая ленточное монолитное основание дома, определают марку бетона, класс арматуры, площадь опоры строения и его габариты.

Ширина ленты монолита должна быть больше ширины стены на 10 см.

Для оснований малоэтажных зданий применяют бетон марки 250 и марки 300.

Для всех ленточных фундаментов малоэтажных зданий применяют арматуру класса А 3.

Для создания армокаркаса монолитного основания для малоэтажных домов в опалубке располагают два параллельных ряда из вертикальных прутьев ребристого сечения с шагом 15 – 20 см. Поперечные отрезки гладкой арматуры фиксируют вязальной проволокой с вертикальными прутьями. Такая схема армирования обеспечит достаточную прочность ленточного монолитного фундамента дома.

Бутобетонный монолитный фундамент

Монолитный фундамент дома из бутобетона по своей прочности не уступает ленточному железобетону. Возводят монолит из бутовых камней крупного размера – 30 см. и больше.

Чем плотней будут прилегать бутовые камни друг к другу, тем меньше потребуется бетонной смеси для их скрепления. Формируют бутовое основание по такому же принципу, что и монолитный железобетонный фундамент.

Заключение

Правильно выполненная опалубка, качественное бетонирование, тщательная гидроизоляция и армирование является гарантией прочности фундамента.

В интернете существует множество калькуляторов по расчёту прочности фундаментов различного вида. Достаточно ввести данные о материалах, конструкциях, качественной характеристике грунта и прочие показатели, чтобы получить точный расчёт прочности проектируемого фундамента.

Расчет арматуры для армирования ленточного монолитного фундамента под дом, как рассчитать количество бетона и опалубки на прочность

Грамотное устройство основания здания – залог его длительной и безопасной эксплуатации. Перед тем как правильно рассчитать ленточный железобетонный фундамент для дома, измеряют его геометрические данные. При наличии допущенных ошибок в проекте, образование трещин на стенах, деформация, скорое разрушение постройки неизбежны.

Инженерные вычисления проводят в несколько этапов. Для этого определяют:

Такие действия нужны, чтобы сделать возводимую конструкцию прочной и устойчивой. В этом деле не стоит доверять онлайн-калькуляторам – специфика конкретного строительства не учитывается, а поверхностная информация не даст точных результатов.

Софт работает на основе действующих норм и правил, которые описаны в СНиП, СП и другой документации.

Разновидности ленточных типов оснований:

• монолитные – железобетонные;

• сборные, состоящие из отдельных бутовых, железобетонных блоков, кирпича.

Решение по применению материала принимают после проведения инженерно-геологических исследований земельного участка, определения размеров оснований.

Выбор типа фундамента

Какую лучше опору закладывать – плитную или ленточную? Первый вариант экономичнее второго, технология укладки проста и понятна. Однако существуют недостатки монолита:

• большой расход материалов – бетонной смеси и армирования;

• перепад высоты почти в 70 см от высочайшей точки до самой низкой;

• необходимо проведение террасирования территории – разбивка площади на участки с подпорными стенами.

Второй тип также устойчив и прочен. Перед тем как рассчитать глубину ленточного фундамента, необходимо проводить исследования грунтов, хотя степень промерзания не сильно влияет на долговечность постройки. Устройство такого основания имеет свои особенности:

• для сооружения дома на склоне нужно заглубить опорные элементы более, чем на полметра;

• для сохранности ровной плоскости делают выступы для минимизации затрат на спецтехнику, земляные работы и материалы.

Сбор нагрузок и определение ширины фундаментной ленты

Рассмотрим проведение расчетов на конкретном примере. Возьмем грузовую площадку площадью 4х1=4 кв.м. Собираем на 1 метр погонный следующие нагрузки:

1. Вес основания – 1.8 х 0.6 х 2500 = 2700 кг/м.

2. Перекрытия – 1.4 х 0,2 х 2500 х 2 = 4000 кг/м.

3. Наружных стен – 0. 4 х 6 х(32 х 24) = 1843 кг/м.

4. Крыши – 4 х 50 = 200 кг/м.

5. Полезной (наличие мебели, присутствующих людей) – 200 х 4 х 2 = 1600 кг/м.

6. Снежная – 120 х 4 = 480 кг/м.

7. Ветряная — 67 х 6 = 402 кг/м.

Общая сумма величин равна 11225 кг/м. При этом закладывают коэффициент с увеличением на возможные ошибки – 1.2. тогда полная нагрузка составит 13.5 т/м.

Эти расчеты приведены с учетом закладки 2-х ж/б перекрытий. Расчет ширины (толщины) ленточного фундамента зависит от индивидуальных нагрузок конкретно взятой постройки.

СПДС GraphiCS

Автоматизации выполнения проектной и рабочей документации в ZWCAD с учетом требований ГОСТ Системы проектной документации для строительства (СПДС)

77 400 ₽

Определение несущей способности грунта

Проведение вычислений делают в несколько этапов:

1. Установление этой характеристики (относительно табличных значений) на участке, где проектируется фундамент, начинают с геологических изысканий. В процессе отбирают и анализируют пробы почвы, которые берут из шурфов скважин.

2. Грунты классифицируют. Для этого используют методы – отмучивания или гранулометрический. С их помощью находят состав, и определяют название.

3. Далее изучают физические характеристики. Применяя метод режущего кольца, устанавливают плотность. Высушивая, взвешивая, определяют влажность. Скручиванием в жгут, испытанием балансирным конусом узнают консистенцию.

4. При надобности, делают дополнительные исследования в лаборатории.

Для точности установления типа почвы при наличии насыпных, мерзлых, других видов, обращайтесь в специализированные компании и геологические организации.

Армирование фундамента

Расчет количества арматуры для ленточного монолитного фундамента для дома проводят согласно требованиям СНиП и других документов.

Схема ж/б конструкции заложена в проекте. На основании этого:

• проводят вычисления сопротивляемости балки на изгиб – сжатие, скручивание;

• выбирают класс стального прута;

• определяют место ее заглубления;

• узнают марку бетона и т.д.

Эти данные заносят в специализированные программы, которые анализируют данные и выдают готовый результат.

Применение на практике армирования оснований опытом эксплуатации ж/б конструкций без точных расчетов не рекомендовано. В таких случаях для компенсации недочетов создают дополнительный запас прочности путем перерасхода материалов.

Конструирование длинной стены с перепадом

Это один из сложных элементов возведения домов. В СНиП четко оговорено, что фундамент должен располагаться на одном уровне. При невозможности устроить его на установленной отметке, проектируют уступы. Полый участок не должен быть менее 1.2 метров с разрывом заглубления менее 60 см.

В случае когда для экскаватора нет доступа (скальные местности, болотистые), грунт дорабатывают вручную, чтобы соблюсти требования действующего законодательства.

СП по расчету ленточного фундамента предполагает армирование узлов в уступах с их усилением. Для конструирования длинной стены применяют укладку стального прута зигзагом с анкерованием в бетоне не меньше, чем на 400 мм. Под опорные колонны также делают усиливающие фрагменты из арматуры с загибом, которые связывают хомутами.

Программы для проектирования

Чтобы исключить любые неточности и ошибки, приводящие к негативным последствиям (деформация, осадочность), профессионалы пользуются новыми компьютерными технологиями. Используя инженерный и расчетный софт, конструкторы, дизайнеры, инженеры, геодезисты, геологи профессионально справляются с задачами повышенной сложности, заодно облегчая себе труд.

Основное ПО – ZWCAD от компании ZWSOFT, которое, по сути, является аналогом ACAD. Программа многофункциональна, но стоит гораздо дешевле. При приобретении выбирайте версию, которая позволит дополнить ее модулями, надстройками, приложениями.

Зависимо от направленности применения, можно воспользоваться одной из трех доступных версий:

Стандартная. В ней можно просматривать, создавать и редактировать двумерные объекты (детали, планы, макеты) как командами, так и через палитру свойств. Включает следующие функции:

• правильное отображение CAD-объектов, выполненных в другом ПО;

• удобное создание и редактирование через использование инструментальных палитр;

• гибкое изменение настроек чертежа;

• открытие файлов, пересохранение в DWG, DXF, DWT как ранних так и актуальных версий;

• связь с приложениями через технологии COM, LISP, ACTIVEX.

До момента осуществления оплаты, покупатель бесплатно тестирует демо-версию.

Классик. Эта версия больше подойдет для несложных проектов. В ней есть достаточно большое количество инструментов для 2D/3D проектирования, однако не задействуются технологии,обеспечивающие быстродействие на современных ПК. Обновления к этому продукту компания-производитель больше не выпускает.

Professional. Разработана для сложных решений. Позволяет работать с объемными объектами, без ограничений расширить возможности стандартной CAD программы за счет надстроек и  визуализировать модели как частично, так и в общей сцене. Версия Pro содержит все функции Стандартной версии, и в дополнение к ней:

1. Разработка и подключение профессиональных приложений, использующих VBA/.Net/ZRX.

2. Создание, редактирование и  рендеринг 3d-объектов.

Дополнительные модули используют на разных этапах стройки, в том числе для расчета размеров и материалов для сборного ленточного фундамента, армирование и других вычислений.

Компания ЗВСОФТ предлагает пользователям СПДС GraphiCS для ZWCAD. Это ПО предназначено для усовершенствования автопроцесса расчетов, графического представления данных и оформления актов, пакетов исполнительной, технической и административной документации, учитывая законодательные требования. Многоплатформенная программа выпущена компанией CSoft Development.

Для автоматизации выполнения документации по планированию и выполнению работ в соответствии с требованиями Системы проектной документации для строительства (СПДС) создано программное обеспечение СПДС GraphiCS. Оно является встраиваемым предложением к ZWCAD+. Процесс формирования документации регулируется ГОСТом 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации», которым руководствуются в процессе строительства.

СПДС Железобетон – пакет программ для автоматизации оформления ТД, АД и ПД, функционирует вместе с модулем СПДС GraphiCS к ZWCAD. В версии представлены несколько категорий армированных изделий, простых и сложных конструкций ЖБИ. Хороший выбор инструментов позволяет пользователю получать актуальные спецификации любых элементов в табличном варианте. Также предусмотрена возможность ведения ведомостей использования материалов. Обложки, титульные листы актуальны законодательным установленным нормам, образцы штриховок дополнены. ПО устанавливают на графическую платформу основной программы ZWCAD+ 2015 Про и новые версии продукта ZWCAD 2018 Professional.

VetCAD++ – это набор утилит, помогающих в оформлении проектов и чертежей. Они созданы для автоматического выполнения СД, которые функционально расширяют возможности программ для проектирования ZWCAD Professional/AutoCAD, путем предоставления команд и функций для расчета арматуры и бетона, использованием библиотек готовых решений и конструкций и автоматическим формированием требуемых  таблиц. Применение этого пакета избавляет специалистов от ежедневных рутинных мероприятий во время оформления чертежей, спецификаций.
