Фасад утепленный: Утепленный фасад под штукатурку

Штукатурный утеплённый фасад «мокрого» типа

Мастерская «мокрых» дел

Широкий выбор систем утепления зданий — несомненное достоинство современного уровня развития строительных технологий. Но выбор оптимального варианта утепления фасада может представлять определенные трудности. Необходимы специальные знания и опыт.

Наружное утепление стен имеет ряд преимуществ: оно удерживает тепло, не уменьшая площади внутреннего пространства, надёжно защищает фасад от капризов погоды, позволяет стенам дышать и гарантирует достаточно долгий безремонтный срок эксплуатации. В результате достигается существенная экономия как затрат на строительство (снижаются и трудозатраты, и расходы на материалы), так и на содержание дома (сокращаются расходы на отопление).

«Мокрый» утеплённый штукатурный фасад

Фасад хоть и называется «мокрым», воды в нём нет. Термин появился в связи с применяемой технологией нанесения штукатурного покрытия, которое в начале работы разводится водой. «Мокрые» штукатурные системы монтируются не только на вновь возводимые, но и на существующие здания. Системы утепления фасадов по «мокрому» типу или, как их еще называют теплоизоляционно связанные или штукатурные системы утепления, впервые появились в Германии еще в 1957 году. Однако по достоинству их оценили лишь во времена энергетического кризиса 70-х годов прошлого века. Сейчас подобная технология в Западной Европе используется достаточно широко.

Использованы фотоматериалы atlasplus

В России этот вид фасадов появился сравнительно недавно, около десяти лет назад и уже успел завоевать популярность, которая обусловлена относительно невысокой по сравнению с навесными фасадами ценой и большим количеством его достоинств: неограниченным набором архитектурных решений и индивидуальностью цветового и фактурного исполнения, незначительной трудоемкостью работ, сравнительно невысокой себестоимостью. Мокрый тип фасадных систем как нельзя лучше подходит для наших сложных климатических условий, включая районы Крайнего Севера.

Конкурентные преимущества «мокрого» утеплённого фасада

• эстетичный внешний вид, многообразие цветов и фактур;
• полное обновление фасада при сохранении его архитектурных форм;
• высокий уровень энергосбережения, снижение затрат на отопление до 60%;
• небольшой вес, как правило, не влияющий на несущую способность конструкции здания;
• повышение звукоизоляции наружных стен;
• невысокая сложность производства работ;
• расчетный срок службы на открытом воздухе 30 лет;
• сравнительно невысокая себестоимость.

Технология мокрого штукатурного фасада

«Мокрые» фасады, или штукатурные теплоизоляционные системы состоят из двух основных слоев: утеплителя и защитно-декоративного штукатурного слоя. Утеплитель в них крепится снаружи здания цементными клеевыми составами, затем на его поверхность наносится тонкий армированный стеклосеткой клеевой раствор, далее выполняется тонкослойная штукатурка. Всё это позволяет снизить до минимума нагрузку на стену здания и на его фундамент. Что играет существенную роль при утеплении старых зданий. При этом обеспечивается высокая степень защиты утеплителя от механических повреждений.

Систем, похожих по своей конструктивной сути и принципу работы на современные мокрые фасады, ранее не было. Они далеки от тех типов утеплённых штукатурных фасадов, которые применялись в советской строительной практике.

Что они собой представляли раньше? Выполнялся монтаж утеплителя, затем к стене крепились металлические штыри, на которые и натягивалась металлическая сетка и производилось оштукатуривание.

В такой конструкции все нагрузки от наружного штукатурного слоя воспринимались строительным основанием. Поскольку между штукатуркой и утеплителем не было связи, утеплитель не нагружался, а просто выполнял теплоизолирующую функцию.

Принципиальное отличие современных штукатурных систем в том, что все нагрузки передаются на утеплитель через контактный слой, который существует между армированным базовым слоем и утеплителем. Именно поэтому очень важны два момента. Первый: Вид применяемого утеплителя. Второй: Соответствие этому виду клеевого состава, которым создаётся армированный сеткой слой. То есть насколько сильна его адгезия к утеплителю, как он воспринимает ударные нагрузки, сопротивляется образованию трещин и сохраняет свои первоначальные характеристики при воздействии внешней среды.

При правильном подборе и монтаже всех составляющих штукатурная система может работать долгие годы, даже десятилетия. В Германии существуют здания, утепленные таким способом ещё в конце 70-х годов прошлого века.

«Мокрые» типы фасадов

Различают два вида систем утепления «мокрый фасад», которые достаточно условно можно назвать лёгкий (тонкослойный) и тяжёлый (толстослойный). Область применения и тех, и других совпадает. Однако лёгкие системы пользуются большей популярностью за счёт меньшей стоимости.

Лёгкие штукатурные фасады

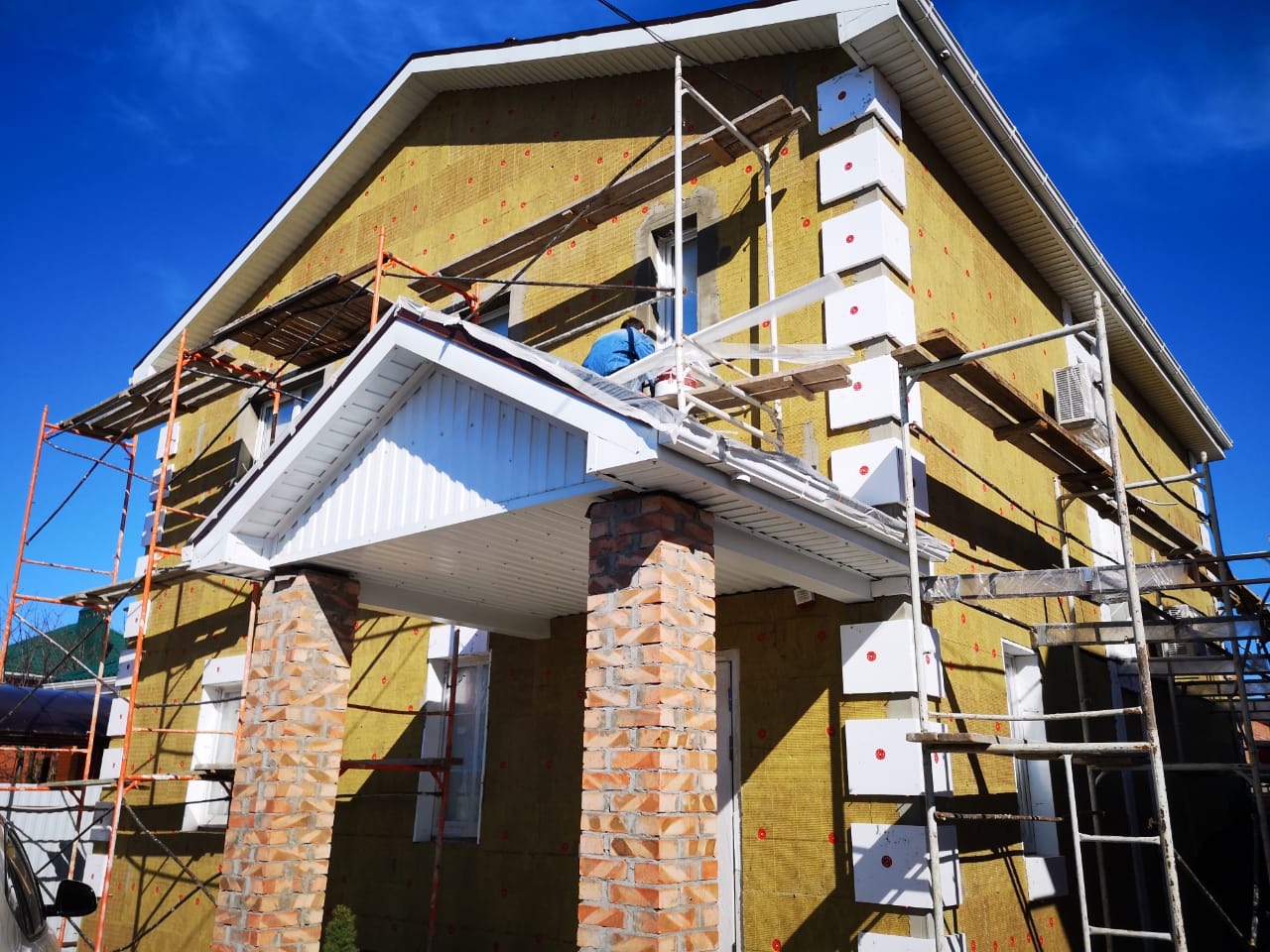

В лёгких штукатурных системах плита утеплителя закрепляется на стене с помощью клея и дюбелей, а затем покрывается тонким штукатурным слоем. Суммарная толщина покрывающих слоёв в среднем около 10 мм. Очевидно, что к теплоизолирующему материалу и качеству работы в таких фасадных системах предъявляются самые высокие требования, поскольку штукатурку надо наносить прочным равномерным слоем. Плоскость стен при этом может иметь перепады в 1 см на 2 м длины. Применяемый для лёгких фасадов утеплитель должен иметь высокую плотность, более 150 кг/м³.

Лёгкие фасады можно монтировать на любые внешние поверхности: бетон, ячеистые блоки, кирпич, фанеру, OSB-плиты и т.д.

Тяжёлые штукатурные фасады

Особенностью тяжелых штукатурных систем является раздельная работа стены и теплоизоляционного слоя. Теплоизолятор, в качестве которого используются только минераловатные плиты плотностью не менее 100 кг/м³, фиксируют специальными крепежными элементами и стальной сеткой. В стене высверливают отверстия, в которые вставляют особые дюбели с крюками. Плиты насаживают на дюбели и фиксируют прижимными пластинами. Затем на крюки натягивают стальную сетку.

В этой фасадной системе металлическая несущая сетка защищает финишный слой от линейных тепловых деформаций. Таким образом, при изменении погодных условий в декоративном покрытии возникает меньше деформаций. Толщина штукатурного и декоративного слоев после утеплителя составляет в среднем 20-30 мм, но может достигать и 50 мм. К достоинствам тяжелых штукатурных систем утепления можно отнести менее жесткие требования к ровности основания и к плотности применяемого утеплителя.

Выбор утеплителя для фасада «мокрого» типа

Основным элементом, определяющим особенности устройства штукатурного фасада, является теплоизолирующий материал. Его выбор определяет набор остальных компонентов, начиная от клеевой смеси и заканчивая декоративными штукатурками. Для обустройства «мокрых» фасадов используют два типа утеплителей: минераловатные плиты и пенопласт (пенополистирол) или экструдированный пенополистирол.

Минеральная вата

Имеет два основных преимущества: не горючесть и высокую паропроницаемость. Её применение в штукатурных системах утепления фасадов более предпочтительно. Благодаря своей превосходной огнестойкости материал препятствует распространению огня. Он не привлекает грызунов и не является благоприятной средой для размножения микроорганизмов, образования плесени, грибков и мхов.

При утеплении дома минплитой, отделку можно проводить только минеральными или полимерными штукатурками с высокой паропроницаемостью. Поскольку минеральная вата оказывает незначительное сопротивление парам воды, те легко проникают сквозь утеплитель и штукатурку, после чего конденсат эффективно удаляется. Дом, что называется,»дышит».

Пенополистирол (пенопласт)

Покупка пенопласта обойдётся дешевле минераловатных плит. При этом по теплотехническим показателям он практически не уступает своему минеральному собрату, но у пенополистирольных плит есть два основных недостатка: пусть слабая, но горючесть и худшая по сравнению с минплитой паропроницаемость.

Низкая паропроницаемость создаёт определённую проблему при устройстве мокрых фасадов. В толще стены дома, изолированной пенопластом, содержание паров будет несколько выше, что создаст условия для постоянного её увлажнения.

Таким образом, в «мокром» фасаде не используется никаких жёстких каркасных конструкций, и основную нагрузку несет на себе утеплитель. Поэтому важно сделать так, чтобы утеплитель не деформировался и не сползал вниз. Для этого обычно применяют комбинированный метод крепления. Сначала утеплитель крепится на специальный клей, потом он дополнительно фиксируется с помощью фасадных дюбелей.

Окончание: Штукатурная «мокрая» технология утепления фасада

Утепление навесного вентилируемого фасада | ФАССТ

Теплоизоляция — важный компонент любого здания, поэтому утепление навесных вентилируемых фасадов нужно выполнять грамотно, профессионально, учитывая все нюансы и особенности технологии монтажа. Утепленное здание помогает экономить на теплоэнергии, а также продлевается срок службы фасадов. Правильная установка навесной конструкции вплотную к несущей стене подразумевает смещение «точки росы», что в свою очередь исключает конденсацию влаги под вентфасадом.

Конструктивные особенности вентфасада

Давайте сначала вспомним как устроен навесной вентилируемый фасад, из каких слоев он состоит:

1. Металлический каркас. Собирается из оцинкованного, алюминиевого профиля или с помощью профиля из нержавеющей стали разной ширины и толщины, в зависимости от толщины слоя теплоизоляции. К стене крепится при помощи подвесов;
2. Вентиляционный зазор. Между несущей стеной и слоем утеплителя принято оставлять небольшой зазор для того, чтобы беспрепятственно проходили воздушные потоки, предотвращая скопление влаги. Это важная особенность технологии монтажа системы навесного вентилируемого фасада;
3. Слой изоляции. Под этим слоем подразумеваются утеплители, которые выполняют роль теплоизоляции и отчасти шумоизоляции;
4. Ветрозащитная пленка. Предназначена для дополнительной защиты слоя теплоизоляции;
5. Облицовочный слой. Это финальный слой, для которого используется: профнастил, клинкерная плитка, керамогранит и пр.

Разновидности утепления

Утепление фасада нужно производить из негорючего материала, это самая важная характеристика для вентфасадов. Так как между несущей стеной и конструкцией вентфасада остается небольшой зазор для прохода воздуха, возникший огонь может быстро распространиться по всей площади стены, если материалы будут горючими. Именно по этой причине для утепления вентилируемого фасада не рекомендуем использовать:

• пенопласт;
• пенополистирол;
• пенопропилен;
• пенополиуретан.

Кроме горючести перечисленные разновидности пенопласта со временем начинают крошиться и разлетаться, теряя функцию изолировать тепло. Квалифицированные строители используют для навесного вентфасада следующие виды утеплителя: штапельное стекловолокно и базальтовую вату (она же каменная).

• произведены из природных и экологически чистых материалов, которые дополнительно обработаны термически;
• могут использоваться в широком температурном диапазоне;
• устойчивы к воздействию повышенной влажности;
• препятствуют появлению и распространению плесени, грибков;
• качественно поглощают лишний шум, выступая в роли дополнительной шумоизоляции;

Использовать утеплитель для вентилируемого фасада из стекловолокна и каменной ваты можно как вместе, так и по отдельности. В случае совместного применения важно, чтобы стекловолоконный утеплитель укладывался на внутренний слой, а базальтовая вата — на наружный. Оба типа материала соответствуют требованиям безопасности.

Рекомендуем использовать утеплитель исключительно в форме отдельных прямоугольных плит, а не рулонный тип. Плиты сохраняют свою форму на протяжении всего времени эксплуатации, более упруги и удобны при монтаже. Рулонный же материал для утепления стен в составе вентилируемого фасада не подходит.

Характеристики

Размер утеплителя специально предусмотрен, поэтому плиты выпускаются шириной 600 мм, это соответствует размеру шага конструкции каркаса вентфасада. Длина утеплителя, как правило, бывает от 1000 мм до 1250 мм, а толщина 40-180 мм. Тот или иной размер заказывают, основываясь на том, какие тепловые расчеты сделаны на стадии проектирования, т.е. перед монтажом вентилируемого фасада и утеплителя.

Если нужно достичь высокого уровня теплоизоляции — устанавливают материал толщиной 140-180 мм. Чем толще материал, тем ниже показатели теплопроводности и выше уровень энергетической эффективности внутри здания. Также толщина влияет на долговечность материала.

Технология монтажа утеплителя

Перед тем, как укладывать утеплитель для вентилируемого фасада, производят подготовительные и первичные работы, в ходе которых монтируются кронштейны для каркаса, устанавливаются поперечные и продольные направляющие, происходит поиск правильного уровня. Также перед началом работ по укладке минваты, необходимо проверить паспорт соответствия на доставленную партию материала, он прикрепляется к сопроводительной документации. Тот материал, который не соответствует паспорту, должен быть забракован и отправлен обратно производителю для замены.

Во время работ по устройству вентилируемого фасада с утеплением, участок стены и базальтовой плиты защищают от дождя и снега. Монтаж слоев гидроизоляции производится снизу-вверх, а первый ряд плит устанавливается на опорный направляющий профиль, ширина которого должна соответствовать толщине плит. В местах установки крепежного кронштейна в материале делается отверстие достаточного размера и формы. Утеплитель плотно прижимается к стене и между собой, сминать плиты нельзя. Также нельзя оставлять зазоры, это может привести к образованию так называемых «мостиков холода». В таких мостиках будет конденсироваться влага, что в свою очередь сильно ухудшит теплозащитные свойства всей конструкции. Поэтому монтаж навесных вентилируемых фасадов и утеплителя должен проходить в строгом соответствии с технологией.

Утеплять стены можно, как в один, так и в несколько слоев. Если укладка производится в два слоя, то верхний слой следует укладывать со смещением стыков по всем плоскостям (по горизонтали и вертикали). Такой на хлёст даст максимальную теплоизоляцию и исключит образование «мостиков холода».

Ветрозащитная мембрана

Для комплексной защиты фасада, рекомендуется установка ветрозащитной пленки. Мембрана поставляется в рулонах. Внешне похожа на синтетическую белую ткань с двумя разными сторонами: шершавой и глянцевой. Она укладывается поверх слоев утеплителя.

Обладает следующими свойствами:

• высокая прочность на разрыв;
• пропускает через себя пары влаги, отводя ее со стен фасада;
• препятствует эрозийному воздействию на утеплитель.

Крепление теплоизоляции

Для монтажа слоев теплоизоляции и ветрозащитной мембраны используются специальные тарельчатые дюбели из прочного пластика.

Тип дюбеля, его длина и диаметр выбирается исходя из размеров утеплителя. Глубина отверстия в несущей стене при этом должна быть не менее 30 мм. Распорный стержень вставляется в корпус крепежа до его полного погружения в прижимную часть.

Пошаговая инструкция действий при монтаже вентилируемого навесного фасада с двухслойным утеплением:

• укладка первого слоя плиты в конструкцию, вырез отверстий под кронштейны;
• разметка мест крепления дюбелей;
• сверление в стене отверстий достаточного диаметра;
• забивание тарельчатых дюбелей;
• забивание распорных стержней в корпус дюбелей;
• укладка второго слоя базальтовых плит с вырезом отверстий под крепление каркаса;
• разметка под тарельчатые дюбели;
• сверление отверстий под дюбели;
• забивание двух дюбелей и распорных стержней в их корпус;
• растяжка ветрозащитной пленки;
• забивание трех тарельчатых дюбелей, прижатие слоя ветрозащиты;
• забивание распорных стержней.

Стоит отметить, что для монтажа некоторых систем не требуется крепление утеплителя к стене при помощи тарельчатых дюбелей. В этих случаях утеплитель также укладывается в ячейки каркаса с уплотнением в 5% во всех направлениях, а прижатие происходит при помощи вертикальных направляющих, которые в свою очередь крепятся на саморезы к основной обрешетке. После проведения работ по обустройству слоев теплоизоляции и ветрозащиты, производится облицовка вентилируемого навесного фасада профнастилом, панелями, керамогранитом или клинкерной плиткой.

Надеемся наша статья ответила на вопрос какой утеплитель использовать для вентилируемого фасада, чтобы результат у вас получился качественным и эффективным. До новых встреч в нашем блоге!

Другие статьи

подробнее

подробнее

подробнее

Настенная система Thermax™

Инновационный способ достижения высоких результатов

Настенная система DuPont™ Thermax™ (TWS) — это больше, чем изолированная стена — это систематический подход к достижению эффективности на каждом уровне: упрощенная конструкция, модернизация строительство и оптимизированное энергопотребление для уменьшения углеродного следа.

Защита от влаги и конденсата

Сталь удивительно быстро передает тепло – до 300 раз быстрее, чем деревянные стойки, и снижает эффективное значение теплопроводности стеновых конструкций из металлических стоек на 40–60%. Предписывающие ASHRAE требования к непрерывной изоляции для надземных стен со стальным каркасом признают это явление и в большинстве климатических зон требуют добавления слоя непрерывной изоляции (ci) к сборке, чтобы помочь остановить стальные термокороткие замыкания, которые могут снизить энергоэффективность стеновой системы.

Для выполнения требований нормативных документов по непрерывной изоляции очень важно также учитывать конденсацию внутри стенового узла. Даже если стена спроектирована таким образом, чтобы предотвратить попадание жидкой воды в сборку, все равно может образовываться конденсат в результате внутренней и внешней температуры, а также относительной влажности.

Системный подход

Типовая сборка стеновой системы Thermax™ с использованием наружной изоляции Thermax™ XARMOR™ (ci), гидроизоляции и герметика LiquidArmor™, а также дополнительного компонента распыляемой пены, одобренной DuPont™.

Полная система DuPont сочетает в себе сильные стороны мощных решений для предоставления полного пакета преимуществ, включая:

• Изолирующие свойства Thermax™ Brand Insulation
• Защита от воздуха и влаги благодаря технологии защиты от атмосферных воздействий, такой как LiquidArmor™ Flashing and Sealant
• В качестве дополнительного компонента одобренная DuPont аэрозольная пена в полости стойки для дополнительной герметизации воздуха и воды


Комбинированная настенная система соответствует всем применимым требованиям IBC и ASHRAE в отношении непрерывной изоляции, снижения влажности, герметизации и пароизоляции. Эта система устраняет необходимость в наружной гипсовой обшивке, нанесении воздухо- и пароизоляционных мембран и тщательном согласовании на месте, что делает ее экономически выгодной и простой в установке.

Лучшая в отрасли системная гарантия

На проекты Thermax™ Wall System можно зарегистрировать нашу лидирующую в отрасли системную гарантию, которая включает в себя уверенность в водонепроницаемости, тепловых свойствах и защите от внешних воздействий.

Простота и бесшовная защита здания

Самоклеящаяся с войлочным верхним листом новая переходная планка DuPont™ DuraGard™ CM упрощает установку. Этот революционный оклад герметизирует важные переходы и интерфейсы, которые являются ключевыми для обеспечения полной защиты ограждающих конструкций.

Связанные ресурсы

Обзор настенной системы Thermax™

Краткий обзор настенной системы Thermax™

Технические характеристики изоляции Thermax™ для наружных стен

Thermax™ Wall System CAD Detail Set (PDF)

Thermax™ Wall System CAD Набор деталей (DWG)

Технические решения 513.0 – Настенная система DuPont™ Thermax™

Процедуры установки настенной системы DuPont™ Thermax™

В центре внимания клиентов

«Система Thermax имеет LiquidArmor, который можно наносить (в жидкости). Я использовал это в недавних проектах, и я вижу, что это продлится очень долго…».

– Paul Whitenack AIA, LEED ap | Менеджер по строительству
KRAUS-ANDERSON CONSTRUCTION COMPANY

Прослушать аудио

СИСТЕМА THERMAX™ WALL SYSTEM В ДЕЙСТВИИ
