Как сделать кухню без ручек. Варианты фасадов без ручек. Статья о плюсах и минусах кухни без ручек в стиле минимализм. Первый мебельный журнал

Как сделать кухню без ручек

Тянуть, толкать, прижимать, жать кнопочку, даже командовать — есть много способов открыть шкаф, у которого нет ручки. Рассказываем обо всех вариантах кухни без ручек — кроме дистанционных пультов управления и систем распознавания голоса, потому что даже в поисках совершенства не следует впадать в крайности.

Что такое накладные ручки

Что такое торцевые ручки

Что такое врезные ручки

Что такое интегрированные ручки

Интегрированные ручки со всеми минусами

Кухни с профилем

Столешница для кухни без ручек

Фасады со свесом

Нажми, чтобы открыть

Кухня без ручек. Фасады МУРАНО и СТРАДА

Итак, по мере «исчезания» из виду кухонные ручки бывают — накладные, торцевые, врезные, интегрированные и вовсе отсутствующие. Первые видны на фасадеФасад — лицевая часть мебели: распашная или подъемная дверца на секции, наружный элемент выдвижного ящика.Подробнее невооруженным взглядом — это ручки-скобы, рейлинги, колечки, капельки и ракушки самых разных форм и цветов, а последние — это система открывания нажатием tip-onТипон (tip-on) — система открывания нажатием на фасад секции/ящика.Подробнее, в обиходе именуемая просто «типон».

Начнем с самых традиционных ручек — накладных.

Что такое накладные ручки

Накладные ручки Накладные ручки — все виды ручек, которые крепятся на лицевую сторону фасада. Подробнее крепятся к лицевой стороне фасадов. Благодаря разнообразному дизайну ручек, с их помощью можно из одного и того же набора мебели создать и строгую классику, и веселое кантри.

Ручки-скобы. Кухня ЛОТАРИНГИЯ

Ручки-ракушки. Кухня ЧЕСТЕР

Что такое торцевые ручки

Торцевые ручкиТорцевые ручки — разновидность накладных ручек, крепятся к торцевой части фасада — сверху, снизу или сбоку.Подробнее — это компактные профили разных форм, которые, как следует из названия, крепятся на торец фасада — сверху, снизу или сбоку. Торцевые ручки могут быть как едва заметными, так и с выразительным дизайном.

Торцевые ручки на выдвижных ящиках. Кухня СТРАДА

Торцевые ручки на фасадах навесных секций. Кухня ЭТЕРНО

У каждого производителя мебели имеется большой выбор ручек по образцам или по каталогам. А если подходящих ручек не нашлось, что тоже случается, то вместо ручек можно заказать на фабрике отверстия под ручки. Тогда после монтажа кухни можно поставить любые ручки — хоть эксклюзивного дизайна на заказ, хоть винтажные с блошиного рынка, хоть что-то необычное, выписанное из Италии или с Aliexpress.

Что такое врезные ручки

Врезные ручки Врезные ручки — устанавливаемые во фрезерованные углубления или отверстия, прорезанные в фасадах.Подробнее — это те ручки, за которые можно ухватиться, но которые не выступают (или почти не выступают) за поверхность фасадов. Например, ручка кухни ЛЭНД — это аккуратное отверстие в дубовой накладке на фасад: строгое и исчерпывающее решение, как и положено стилю лофт.

Получить консультацию по проектированию кухни без ручек

Ваш городСанкт-ПетербургМоскваКазань**Поле обязательное для заполнения*Неккоректный ввод

**Поле обязательное для заполнения*Неккоректный ввод

**Поле обязательное для заполнения*Неккоректный ввод

Нажимая кнопку «Получить консультацию», я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27. 07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных *

Врезная ручка на фасаде кухни ЛЭНД

Врезная ручка на фасаде кухни БЛЮЗ

Существуют врезные ручки в виде обрамления отверстия в лицевой части фасада. Но так или иначе, невидимыми врезные ручки не назовешь. Шаг к настоящей невидимости — это интегрированные ручки.

Что такое интегрированные ручки

Строго говоря, интегрированные ручкиИнтегрированные ручки — продолговатое углубление в торце фасада, предназначенное для захвата рукой.Подробнее — это разновидность врезных ручек. Только в данном случае ручка не прорезается насквозь в лицевой части фасада, а вырезается в его торце с помощью фрезерного станка, таким образом, чтобы за фасад можно было ухватиться.

Интегрированные ручки. Кухня ДЖОЙ

Интегрированные ручки делают в прямых фасадах из МДФМДФ (MDF: medium-density fibreboard) — плита из древесного волокна, изготовленная методом горячего прессования. По внешнему виду и свойствам плиты МДФ практически идентичны натуральному дереву, а по прочности и влагостойкости превосходят его. Экологически чистый материал.Подробнее, рамках из металла, а также фасадах из массива дерева. Последнее встречается редко, потому что массив лучше использовать для создания классических рамочных фасадов с накладными ручками. Что касается металла, то здесь все просто: ручка отливается вместе с рамкой, как в алюминиевой рамке ГАРДА.

МДФ для фасадов с интегрированной ручкой должен быть достаточно толстый и только высокого качества, такого как у австрийской марки Egger. Дешевый МДФ может раскрошиться в процессе фрезеровки или сломаться со временем. Если же интегрированная ручка сломается, то фасад придется менять целиком. А будет ли еще в продаже точно такая же эмаль?.

Фасады с интегрированными ручками. Кухня ДЖОЙ

Получить консультацию

Почему эмаль? Потому что  интегрированную ручку сложно укутать в ПВХПВХ: пленка из поливинилхлорида — полимерный облицовочный материал, устойчивый к воздействию бытовой химии. Экологически безопасен.Подробнее пленку. Фасады с фрезерованными ручками покрываются  только эмалью, целиком, вместе с ручкой, и желательно с обеих сторон.

Некоторые производители предлагают комбинированное покрытие — эмаль на ручку и ПВХ на основную часть фасада, а кто-то даже режет интегрированные ручки в рамочные фасады. Но глядя на результат эти трудов, как правило, хочется спросить — зачем?

ЭмальЭмаль: покрытие на основе полимера. При застывании образует ровную поверхность. Эмаль защищает мебель от влаги, прочна и экологически безопасна. Подробнее — идеальное покрытие для фасада с интегрированной ручкой. Оно гладкое, бесшовное, прочное и легко моется. И вот теперь следует рассказать о недостатках.

Интегрированные ручки со всеми минусами

Минус № 1. Интегрированные ручки не слишком ухватистые. Для открывания шкафчиков придется прилагать некоторое усилие. С длинными ногтями делать это может оказаться неудобно.

Встречается мнение, что рано или поздно на покрытой эмалью интегрированной ручке появляются царапины от ногтей. На это следует ответить, что как в случае с МДФ, эмаль эмали рознь. С качественной эмалью, нанесенной в строгом соответствии с технологией, такого случиться не может. Разумеется, если не использовать при уборке жесткие щетки и агрессивные химикаты.

Что действительно может стать проблемой, так это дверца посудомоечной машины, особенно если у вас полноразмерная машина шириной 60 см. Открывать такую бывает трудно даже с ручкой-рейлингом. Здесь возможны два варианта:

1. сделать исключение и поставить на фасад посудомойки накладную ручку;

2. приспособиться открывать посудомойку без накладной ручки.

Минус № 2. Фасады будут пачкаться. Вам не удастся мыть и вытирать руки всякий раз перед тем как открыть или закрыть шкафчик или ящик. Интегрированная ручка неизбежно будет пачкаться, а вместе с ней будет пачкаться поверхность фасада.  Это означает, что фасады с интегрированными ручками придется протирать несколько чаще, чем фасады с традиционными ручками.

Конечно, это хлопотно — постоянно следить за чистотой мебели. Зато фасад без накладных элементов моется быстро и легко. Кстати, необходимость частой уборки — еще одна причина использовать только очень качественное покрытие, которое могут обеспечить далеко не все производители кухонь.

Еще пара слов о покрытии. Оно не должно быть глянцевым. Как бы ни хотелось создать кухню из идеально ровных и блестящих поверхностей, от такой затеи следует отказаться. Фасады, к которым нужно постоянно прикасаться, лучше всего покрывать не глянцевой, а матовой эмалью, и цвета выбирать сдержанные, дымчатые.

Фасады в полуматовой эмали. Кухня ДЖОЙ

Минус № 3. Высокая стоимость. Кухня с интегрированными ручками — это не только дорогие материалы, но также кропотливая работа опытного конструктора и профессиональных установщиков, которые спроектируют и смонтируют кухню с точностью до доли миллиметра. Малейший перекос или несоответствие высоты фасадов на такой кухне будут сразу бросаться в глаза. Вот почему такие простые на вид кухни с интегрированными ручками в эмали по стоимости приближаются к кухням с облицовкой натуральным шпоном.

Подведем предварительный итог. Кухни с интегрированными ручками чрезвычайно эффектно смотрятся. Если вас не затрудняет необходимость частой уборки, если вам нравится минимализм в интерьере, то такая кухня придется вам по душе.

И на этом от невидимых ручек переходим к отсутствующим.

Кухни с профилем

Начнем с очевидного: профиль — это не ручка. Ручка крепится на фасад, а профиль крепится на корпусе. У кухонь с профилем нет вообще никаких ручек: чтобы открыть ящик или шкаф, нужно просто потянуть за фасад, а профиль на корпусе необходим, чтобы создать за фасадом пространство для захвата рукой.

Кухня ЭТНО с профилем на корпусе

Профиль часто путают с накладной ручкой из алюминиевого профиля, устанавливаемой на торец фасада. С подобными ручками производились старые советские кухни. У них как минимум три недостатка. Во-первых, такие профили хорошо видны на фасаде. Во-вторых, их острые уголки чрезвычайно травмоопасны. В третьих, эти замысловатой формы профили обладают уникальной способностью накапливать грязь.

А что насчет маркости у кухонь с профилем? У них всё так же, как у кухонь с интегрированными ручками: ухаживать за ними придется чаще, чем за фасадами с накладными ручками, зато намного проще.

Напольные секции с профилем. Кухня СЕРЕНА

Чем отделаны фасады кухонь с профилем

Привычными пленками ПВХ фасады кухонь с профилем не покрывают. Дело в том, что пленка наклеивается только на лицевую часть и торцы фасада, тогда как обратная сторона покрыта ламинатом. В месте стыка пленки и ламината образуется тонкий шов, который отчетливо ощущается при прикосновении. Пользоваться такими фасадами, прямо скажем, некомфортно. Кроме того, из-за постоянного воздействия на шов даже очень качественная пленка ПВХ со временем может начать отклеиваться.

Более надежные материалы для облицовки фасадов кухонь  с профилем — это эмаль, пластикПластик: полимерное покрытие с высокой влагостойкостью.Подробнее и ламинатЛаминат: декоративная полимерная пленка. Влагостойкое покрытие, устойчивое к механическим повреждениям и выцветанию, простое в уходеПодробнее.

Премиальные кухни с профилем могут облицовываться натуральным шпоном. Но исходим из того, что натуральный шпон на кухне — это признак роскоши. На роскошных кухнях не готовят каждый день на всю семью.

Столешница для кухни без ручек

Обратим внимание, что ко всем кухням с профилем или интегрированной ручкой существует одно важное требование: что-то одно — корпус или столешница — должны быть нестандартной глубины. Либо корпус должен быть чуть глубже обычного, либо столешница должна быть чуть уже стандартной.

Дело в том, что обычно столешница нависает над фасадами на 3-5 см, чтобы влага с рабочей поверхности не попадала на фасады нижних секций. Но попробуйте просунуть руку под такую нависающую столешницу, чтобы взяться за фасад, и окажется, что это очень неудобно.

Даже для обычной торцевой ручки глубину нависания столешницы необходимо корректировать в сторону уменьшения. В кухне же с профилем или интегрированными ручками столешница должна нависать не более чем на 2 см или делаться заподлицо с фасадами напольных секций.

Кухня МУРАНО с профилем и столешницей вровень с напольными секциями

Кухня с профилем и одним-единственным недостатком

У профиля есть всего один недостаток, свой собственный, уникальный: профиль крадет пространство. Профилю придется отдать несколько сантиметров полезной высоты или ширины каждой секции, ящика и пенала.

Кухня с профилем и всеми плюсами

Теперь о плюсах. Их много! Открывать фасады кухни с профилем гораздо проще, чем фасады с интегрированной ручкой: не нужно подцеплять фасад кончиками пальцев, а можно захватить его всей пятерней. Проблем с открыванием посудомоечной машины гарантированно не возникнет.

Профили могут быть разных цветов — серого стального, черного матового, блестящего золотого, что создает простор для дизайнерских решений.

С-образный профиль. Фото шоурума Первой мебельной фабрики

Какие бывают профили? — L-образный и C-образный. C-образный профиль позволяет захватить один фасад снизу, а другой сверху. Есть профили для навесных секций, в том числе с подсветкой. L-образный профиль можно ставить на колонну, чтобы открывать захватом сбоку.

Кухни с профилем — оптимальный выбор для интерьера в стиле минимализм. Но есть и другие варианты.

Все кухни Первой мебельной фабрики, название которых начинается с буквы «С», можно заказать с профилем вместо ручек:

✔ СИМПЛ   ✔ СИНГЛ   ✔ СОФТ   ✔ СЕРЕНА   ✔ СТАР   ✔ СТРАДА

Получить консультацию

Фасады со свесом

Упомянем такое решение как удлиненный фасад, он же «фасад со свесом». Применим он только к навесным секциями, зато очень прост: фасад длиннее корпуса позволяет открывать его, просто взявшись за нижний край. Ни профиля, ни ручек у секций с удлиненными фасадами нет, что снижает их стоимость.

Однако необходимо заметить, что фасады со свесом, как и любые другие фасады, открываемые захватом, лучше не покрывать пленкой ПВХ, а использовать более дорогие покрытия, например, эмаль. Причем эмалью фасады со свесом рекомендуется покрывать с обеих сторон. Поэтому в итоге сэкономить, используя фасады со свесом, как правило, не удается.

Существует иной подход: вместо удлинения фасада — укорачивание нижнего горизонтального щита секции. В этом случае между фасадом и низом секции образуется отверстие, которое используется для захвата фасада рукой.

Нажми, чтобы открыть

И вот он, тип-он. Термин «tip-on» был придуман фирмой Blum. Общее название таких систем — push-to-open («нажми, чтобы открыть»), но в русском языке слово типон утвердилось так же, как в свое время утвердились памперсы и ксероксы.

Радиусный фасад, открываемый нажатием. Кухня ДУЭТ

В чем особенность типонов? В отличие от кухни с профилем, они позволяют располагать мебельные фасады вплотную друг к другу, без зазоров для захвата. Просто нажимаете рукой на шкафчик, и тот открывается; слегка давите коленом на выдвижной ящик, и тот выезжает. Это изящная и красивая система, у которой тоже есть свои недостатки.

Типон на корпусе секции

Типон со всеми минусами

Минус № 1.  Фасады и здесь будут пачкаться. Причем протирать фасады на типонах несколько сложнее, чем фасады других систем: при нажатии они распахиваются, и мыть их придется, удерживая в приоткрытом положении.

Минус № 2. Типоны занимают место внутри шкафчиков. Задевать их не рекомендуется — механизм. И как всякий механизм, иногда типоны могут ломаться.

Минус № 3. Типоны щелкают. Сделать их полностью бесшумными невозможно.

Фасады на типонах располагаются вплотную друг к другу. Кухня ДУЭТ

Есть четвертый минус, о котором мало кто задумывается. Использование типонов — это открывание в два приема: сначала нажать, чтобы приоткрыть, затем потянуть или нажать второй раз, чтобы открыть полностью. Поневоле задумаешься, может, проще совсем не нажимать и просто тянуть?..

Типон со всеми плюсами

Хороший дизайнер скажет, что типоны лучше всего ставить на те секции, которыми вы редко пользуетесь. Идеальное применение типонов — верхний ярус кухни и антресоли. Открывание нажатием решает здесь сразу две задачи:

• сокращает количество накладных элементов, что устраняет визуальную перегруженность кухни;

• минимизирует износ типонов, потому что верхние секции открываются и закрываются гораздо реже.

Верхний ярус на типонах. Кухня МЮНХЕН

Типоны — великолепное дизайнерское решение для мебели. Но прежде чем заказывать кухонные фасады на типонах, следует хорошо подумать, действительно ли это будет удобно и практично, а не только красиво в своей предельной минималистичности.

Фасады навесных секций с типонами. Кухня СИМПЛ

Кухни без ручек на заказ

В чем безусловное достоинство кухни без ручек, помимо эстетического наслаждения от ее созерцания? Такие кухни проще в уборке, потому что гладкие поверхности легко чистить. Еще важнее, что отсутствие выпирающих элементов делает кухню безопаснее, в том числе для маленьких детей.

Главное, что необходимо учесть: кухня без ручек — это сложная конструкция, для создания которой необходимы профессионализм и опыт. Закажите дизайн-проект вашей кухни без ручек в Первой мебельной фабрике.

Получить консультацию

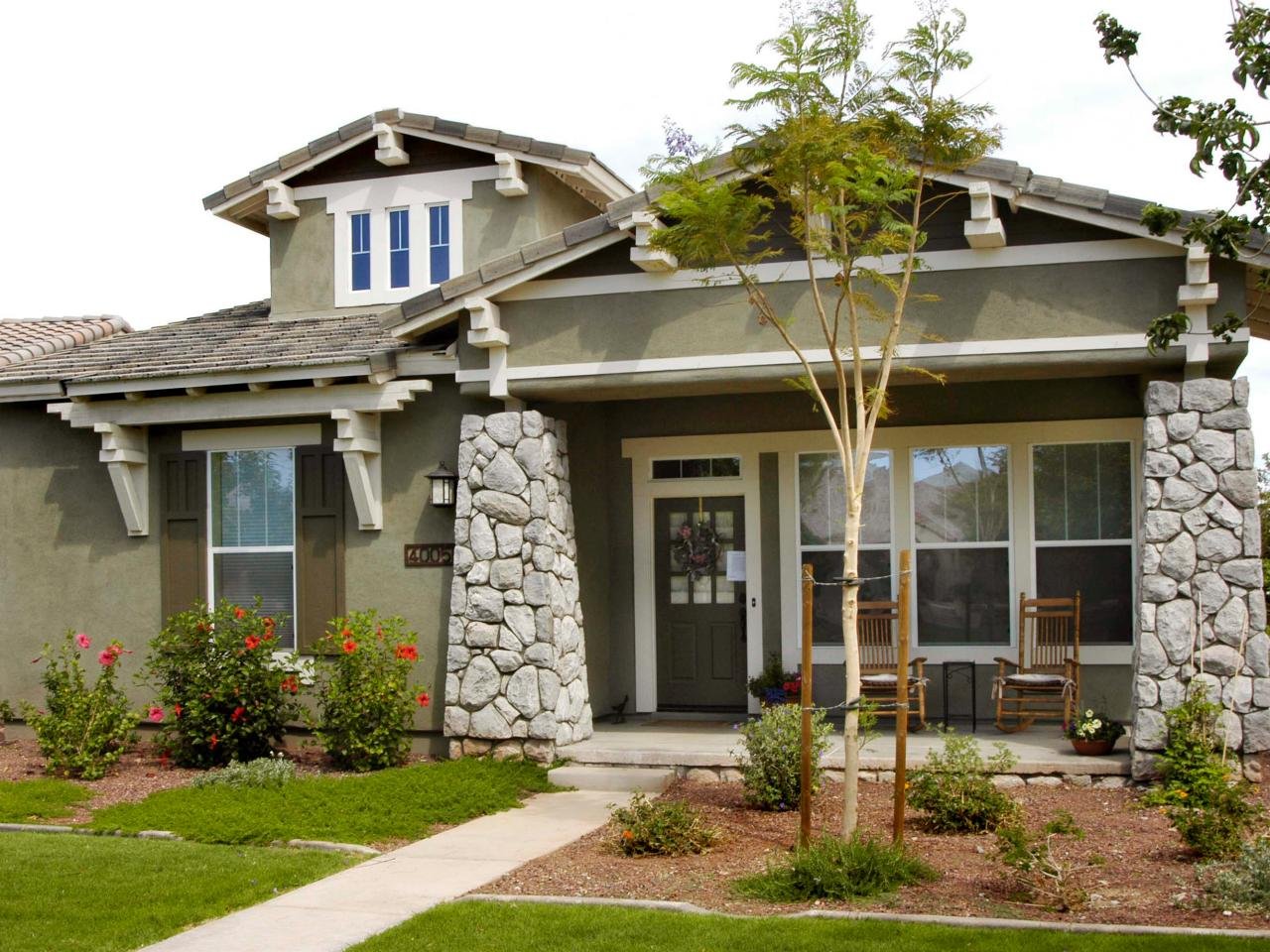

Отделка фасада натуральным камнем технология, каменная отделка фасада в СПб

Облицовка здания камнем подчеркнет индивидуальность, вкус, необычность владельца и будет радовать своей красотой и долговечностью всю семью.
Придерживаясь указанных ниже несложных советов и рекомендаций, можно сделать фасад из камня своими руками. Это поможет сократить средства на отделочные работы и значительно сэкономит ваш бюджет.
Дом с каменной отделкой всегда будет радовать Вас и восхищать окружающих.

Отделка зданий и сооружений камнем на сегодняшний день становится все более уместной как в городской архитектуре, так и частной загородной. И это неудивительно, ведь отделка дома из камня не только имеет ряд практических преимуществ, но и подчеркивает вкус и оригинальность владельца.
Такой способ отделки домов считается наиболее качественным и долговечным, ведь камень по своей структуре представляет собой прочный материал. Фасады из камня устойчивы к погодным условиям и могут служить верой и правдой своему владельцу не один десяток лет.

Фасадная отделка камнем производится двумя методами: кладка плиты непосредственно на стену и крепление камня на металлический каркас (метод вентилируемого фасада). Второй способ — более современный и встречается повсеместно в отделке крупных объектов. Крепление вентилируемых фасадов — работа, которую следует доверять только профессионалам строительной области. Данная тема раскрыта в отдельной статье. А в данной статье мы поговорим о первом методе — классическая кладка камня на клеевой раствор. Этот метод также требует профессионализма, наши мастера имеют огромный опыт монтажа камня на фасад и с радостью помогут Вам. Если Вы хотите проделать эту работу самостоятельно, наши советы будут Вам полезны.

Отделка из камня не только защищает всю конструкцию, но и имеет эстетическую особенность, тем самым придавая зданию красивый и уникальный внешний вид. Материал не разрушается и не крошится в результате воздействия атмосферных осадков, знойной жары и сильных морозов. Натуральный камень является экологически чистым материалом, а поэтому не приносит никакого вреда вашему здоровью, и это служит его главным преимуществом. К тому же фасад из камня не требует какого-то особенного ухода. Разнообразие цветов и форм натурального камня позволяет сделать уникальный фасад, исходя из личных предпочтений заказчика или особенностей архитектурного проекта.
Среди минусов каменной отделки можно назвать только достаточно высокий вес, а также то, что стоимость камня выше синтетических аналогов или дерева.

Технология укладки

Чтобы фасад из камня не только красиво смотрелся, но и был качественным, необходимо обратить внимание на технологию кладки, которая состоит из нескольких этапов:

1. Очистка стен и каменных заготовок. Стены должны быть очищены от пыли и загрязнений. Все работы, которые могут нанести урон каменной отделке, должны быть закончены. К началу отделочных работ каменная плитка должна быть чистой и абсолютно сухой.

2. Выравнивание стен. На данном этапе необходимо взять правило и проверить плоскость на неровности. Если между стеной и правилом будет просвет более 4 мм, то рекомендуется провести оштукатуривание впадин, а также сгладить выпуклые части стены. В большинстве случаев необходимо провести следующие работы:

• в тех местах, где будут осуществляться отделочные работы, требуется произвести гидроизоляцию;
• необходима грунтовка поверхности стены.

3. Выбор камня. Перед началом работы необходимо проверить каждый камень и отложить в сторону брак. Если материал был закуплен у разных производителей, то он может немного отличаться по цвету, а поэтому следует перемешать все камни между собой, что позволит придать фасаду равномерный оттенок.

4. Клеевые растворы. Такие растворы следует готовить по нескольким принципам:

• рабочее состояние смеси должно составлять 1 час;
• чтобы в течение получаса можно было бы осуществлять исправительные работы кладки;
• смесь должна быть устойчива к погодным изменениям и перепаду температур, т.е. обладать морозостойкостью;
• лучше использовать сухие смеси, из которых можно приготовить раствор непосредственно перед началом работы.

Особые правила отделки

Чтобы отделать фасад камнем, необходимо понимать суть процесса и знать подробную инструкцию, так как неправильная технология кладки может привести к быстрой разрушаемости отделки. Итак, процесс отделки здания камнем подразумевает выполнение описанных ниже правил:

1. Необходимо за несколько минут до начала кладки увлажнить поверхность стены акриловой грунтовкой (можно водой) с использованием специального валика.
2. Кладку рекомендуется начинать с верхнего ряда, что позволит нижним оставаться чистыми.
3. В первую очередь выкладывают углы сверху вниз, затем кладут камень возле дверных и оконных проемов, а только потом начинают рядовую укладку фасада.
4. Плиточный клей необходимо наносить как на сам камень, так и на стену, при этом следить за тем, чтобы лицевая сторона камня оставалась чистой. Слой раствора на поверхности и на отделочном материале должен составлять 10 мм. Излишки раствора следует удалять шпателем.
5. Специальной гребенкой на растворе перед поклейкой создается рябь. Камень прикладывается плотно к стене таким образом, чтобы по бокам выступило немного раствора.
6. Затирка для швов приготовляется параллельно с клеящим раствором. Поскольку процесс затирки швов производится по мере крепления камня.

Как сделать фасады полезными в дизайне

Фасад здания является одним из наиболее важных внешних элементов, определяющих функциональность здания. Хотя фасад является важным компонентом, демонстрирующим уникальную архитектурную эстетику здания, он также играет решающую роль, связанную с энергетическими характеристиками и внутренней функцией здания. Дизайн фасада здания имеет решающее значение не только для жителей, но и для окружающей среды.

Более того, за последние несколько лет глобализация привела к увеличению числа застекленных фасадов, а клонированные здания стоят на каждом углу в городах. Однако, несмотря на дизайнерские ограничения, нестандартное мышление может привести к инновационным решениям для оформления фасадов.

При производстве стеклянных фасадов использование солнечных батарей для фасада здания может показаться очевидной особенностью, но не многие задумывались об этом; и очень немногие смогли осуществить это эффективно.

Солнечная фасадная система использует солнечные лучи и преобразует их в энергию, и большинство фасадов можно использовать для солнечной облицовки. Технология вентилируемого солнечного фасада предлагает множество преимуществ, таких как производство электроэнергии, изоляция фасада, дополнительные тепловые свойства, снижение шума, модернизация старых фасадов.

Новый Баухаус, Германия призван представить инновационные разработки в сфере энергетики. Фасад построен из противоположно наклоненных голубоватых стекол и фотогальванических элементов. Он построен вокруг ориентации и падения солнечной радиации.

Проект, который представляет собой сотрудничество между энергетической и водной коммунальной компанией NEW и Высшей школой Нидеррайн, предназначен для представления инновационных разработок в энергетическом секторе.

Граффити использовалось как средство выражения социальных изменений, протеста или выражения общественных требований. Уличные художники или художники граффити, кажется, хотят искоренить идею собственности (которую символизируют здания), используя здания в качестве инструментов выражения. Борьба против принципа собственности напрямую связана с выражением свободы, особенно с граффити или фразами, осуждающими злоупотребление властью и дискриминацию.

Таинственный художник попал в новости из-за того, что спрятал измельчитель в раме для своей картины 2007 года «Девушка с красным шаром». После того, как картина была продана за колоссальные 1,4 миллиона долларов, картина в значительной степени уничтожила себя.

В целом, сатирический стрит-арт Бэнкси сочетает черный юмор с граффити, выполненными в своеобразной трафаретной технике. Расположенный на автостоянке на Бродвее в центре Лос-Анджелеса, Swing Girl — еще один пример того, как Бэнкси использует то, что уже было. Часть знака парковки с буквой «ing» была выбелена, чтобы сформировать парк, а к букве A добавлена ​​девочка на качелях. районе Лос-Анджелеса.

Фасадное освещение не только помогает локализовать здания и обеспечивает безопасность, но также играет решающую роль в архитектурном выражении. Медиастена GreenPix — это инновационная концепция, включающая устойчивые и цифровые технологии в навесной стене развлекательного центра Xicui на западе Пекина.

Обладая самым большим в мире цветным светодиодом (LED), он становится новым важным направлением для сообщества цифровых художников.

Уникальная стеклянная навесная стена состоит примерно из 3000 м² «интерактивной кожи» и впервые в Китае объединяет фотоэлектрическую систему. Он работает как самодостаточная органическая система, экономя солнечную энергию днем ​​и используя ее для освещения экрана после наступления темноты.

Природа создала системы, которые можно имитировать для решения дизайнерских задач и создания более экологичного будущего. Люди также могут решать экологические проблемы с помощью биомимикрии — изучения природных решений и включения их в человеческие проекты.

Эта Сеульская коммуна 2026, Сеул вдохновлена ​​пчелиным ульем. Он не только имитирует форму, но и учитывает самоочищающийся и самодостаточный характер улья.

Частные помещения во всех башнях состоят из индивидуальных уникальных ячеек, похожих на ульи. Внешняя обшивка башен состоит из шестиугольных решетчатых узоров, которые являются производными от уникальной пространственной структуры и создают уникальный внешний вид башен. Шестиугольные отверстия закрыты различными видами стекла. Система распределения воды также несет на себе до 30% охлаждающей нагрузки в летнее время и очищает стеклянные окна здания в сильно загрязненном городе Сеуле.

Поверх стекла уложен геотекстиль, позволяющий расти виноградным лозам и другой флоре, что обеспечивает дополнительное охлаждение и экологические преимущества для здания и прилегающей территории.

Зеленый фасад формируется путем выращивания вьющихся растений вверх и поперек фасада здания либо из растений, выращенных на грядках у его основания, либо путем посадки в контейнерах, расположенных на разных уровнях по всему зданию.

Зеленые фасады могут создавать более прохладный микроклимат, непосредственно прилегающий к зданию, в первую очередь за счет прямого затенения фасада здания, а также за счет охлаждения от листвы растений (транспарация воды через листья) и испарения воды из среды выращивания.

Гостиница «Вавилон» расположена в прибрежном комплексе Naman Retreat Resort среди вилл. Созданный для расслабления тела и ума, отель размещает гостей в естественной, пышной обстановке. Он утопает в зелени, которая свисает и ползет вверх через систему сборных железобетонных жалюзи с деревянной текстурой.

Его роскошная кожа не только добавляет эстетики, но и уменьшает воздействие прямых солнечных лучей, создает кислород, пропускает воздух и обеспечивает конфиденциальность интерьера.

Динамические фасады также известны как адаптивные фасады. Они демонстрируют способность понимать и учиться у своего окружения, соответствующим образом корректируя свое поведение. Обшивка здания не инертна, а динамически модифицируется, чтобы регулировать внутреннюю среду, снижая потребность в энергии. В идеале они включают методы получения энергии.

Инсталляция на фасаде больницы Эскенази , Индианаполис состоит из 8000 металлических панелей, расположенных под углом, цвета которых меняются в зависимости от ориентации. Когда человек идет или едет вместе с больницей, цвета меняются, а фасад меняет цвет. Панели меняют цвет с хрома на уголь или наоборот, одновременно меняя дизайн фасада.

Дневной свет может компенсировать использование электрического освещения и обеспечить положительное влияние не только на производительность труда жильцов, но и на их настроение. Исследования показывают, что при отсутствии надлежащей защиты от солнца жильцы склонны задергивать жалюзи, когда превышены пороговые значения визуального или теплового комфорта. Эти жалюзи, вероятно, останутся закрытыми в течение некоторого времени, сводя на нет потенциальные преимущества наличия окна.

В Институте арабского мира (AWI), Париж, французский архитектор Жан Нувель реализовал динамичный редизайн народного арабского экрана. Количество дневного света, попадающего в здание, контролируется 30 000 светочувствительных диафрагм. Металлический бриз-солей (бриз-солей – архитектурная особенность здания, снижающая приток тепла внутрь здания за счет отражения солнечного света) на южном фасаде со сложными и точными деталями, очень похожими на детали традиционной машрабии, виден с дистанция.

Продуманный фасад может сделать здание более эффективным для владельцев, жильцов и окружающей среды. Кроме того, он способен изменить характеристики существующего здания. Фасад объединяет внутреннее пространство и внешнюю среду, как оболочка здания играет важнейшую роль в тепло-, свето- и воздухообмене. Тем не менее, его производительность зависит от выбора правильного материала и его правильной установки.

Учебник 13: Мастер фасадов—Ресурсы ArcGIS CityEngine

Чтобы получить доступ к учебным пособиям в CityEngine, нажмите «Справка» > «Загрузить учебные пособия» и Примеры. Когда вы выбираете учебник или пример, проект автоматически загружается и добавляется в ваш Рабочее пространство.

Начало работы с мастером

Мастер фасадов — это инструмент, позволяющий создавать сложные шаблоны правил фасада CGA. Инструмент не требует от вас написания кода CGA; вместо этого код автоматически создается CityEngine в фоновом режиме. Мастер позволяет быстро и эффективно создавать сложные структуры.

С помощью этого инструмента вы можете создавать правила CGA, которые можно адаптировать к любой геометрии фасада.

На следующих изображениях представлена ​​фотография фасада в качестве примера и полученные модели после того, как файл правил был назначен фасадам зданий разного размера. Обратите внимание, что количество окон адаптируется к размерам фасада.

Мастер фасадов позволяет создавать большие коллекции шаблонов фасадов для повторного использования, что может оказаться полезным в будущих проектах.

Мастер фасадов

1. Чтобы создать файл сцены, нажмите «Файл» > «Создать» > «Сцена CityEngine».
2. Импорт массовой модели здания Национального банка в Цюрихе. Щелкните правой кнопкой мыши файл актива NationalBankMassModel.obj и выберите Импорт.

   Открывается средство импорта OBJ.

3. Снимите флажок «Импортировать как статическую модель» и нажмите «Готово».

   Теперь здание должно быть видно рядом с источником сцены.

   Массовая модель появляется в качестве отправной точки:

4. Дважды щелкните форму фасада с короткой стороной, чтобы выбрать ее.
5. Щелкните Фигуры > Разделить грани, чтобы разделить грани модели.
6. Нажмите «Окно» > «Показать мастер фасадов» и откройте мастер фасадов.
7. Нажмите кнопку «Новый фасад из изображения» в мастере фасадов и откройте файл Plane_MG_3_TX.jpg в папке с ресурсами.
8. Нажмите OK, чтобы использовать ширину области по умолчанию.

Разделение первого этажа

Далее вы будете использовать инструмент «Разделить», чтобы вырезать определенные области фасада.

1. Убедитесь, что выбрана кнопка Y Split, и создайте горизонтальные разделения 1 и 2, чтобы заблокировать основные массы здания на первом этаже, верхних этажах и крыше.
2. Далее создайте области первого этажа: два левых окна, вход и два правых окна.
   1. Нажмите кнопку X Разделить .
   2. С помощью синей линии X Split щелкните по левой стороне на первом этаже, чтобы создать разделения 3 и 4, чтобы разделить два (повторяющихся) левых окна.
   3. Продолжайте создавать вертикальные разделения и щелкните правую сторону входа, чтобы создать разделение 5.
   4. Наконец, щелкните первый этаж в крайнем правом углу, чтобы создать разделение 6 и определить два (повторяющихся) правых окна.
3. Нажмите кнопку X Repeat, чтобы изменить тип разделения на повторяющиеся разделения.
   1. Создайте красные повторяющиеся разделения 7 и 8.
   2. При повторяющихся разделениях синие области повторяются. В этом примере выберите область, где свет не проникает через окна. Щелкните регион правой кнопкой мыши и выберите «Выбрать регион». Повторите те же действия для правых (повторяющихся) окон.

Разделения верхних этажей

1. Для верхних этажей, чтобы создать разделения 9 и 10, нажмите кнопку вертикального разделения и нажмите клавишу Shift, чтобы привязаться к разделениям 3 и 6, которые были созданы на уровне первого этажа.
2. Один раз нажмите кнопку Y Repeat внутри области верхних этажей, чтобы настроить два оставшихся горизонтальных повторяющихся разделения, 11 и 12.
3. Нажмите кнопку X Repeat один раз, чтобы создать девять вертикальных повторяющихся разделений.
4. Выберите одно из темных окон и установите повторяющуюся область, выбрав «Выбрать область».
5. Используйте инструменты X Split и Y Split, чтобы изолировать окно.
6. На крыше отколоть украшение выступа крыши.
7. Чтобы придать плоской поверхности более объемный вид, можно определить смещение, задав значение zAdjust для каждой разделенной плитки. Щелкните нужную фигуру и проведите пальцем влево или вправо, чтобы изменить значение. Вы можете сделать это на любом количестве частей здания.

   Использование функции zAdjust:

8. Нажмите кнопку «Сохранить правила и текстуры для текущего фасада», чтобы сгенерировать файл .cga для фасада.
9. Перейдите на вкладку видового экрана и назначьте правило форме фасада.
10. Выберите форму и создайте ее, чтобы увидеть объемный фасад.
11. Нажмите кнопку «Показать/скрыть фигуры», чтобы скрыть исходную форму.

    В меню «Настройки видимости» нажмите «Показать/скрыть фигуры», чтобы скрыть исходную форму:

    Чтобы правильно отображать объемный фасад, снимите флажок «Показать/скрыть фигуры». Если вы хотите выбрать другие фасады, вы должны активировать его снова.

Расширенное создание фасада

В этом примере вы загрузите файл изображения в мастер фасадов для создания шаблона правил фасада. Позже вы создадите простое правило построения массовой модели и активируете ранее созданное правило фасада.

Анализ фасада и создание правил

Исходный файл текстуры фасада, который вы будете использовать, является расширенным фасадом:

Он имеет ряд трудностей, с которыми пользователь часто будет сталкиваться при создании более сложных фасадов с помощью Мастера фасадов.

В большинстве случаев при использовании Мастера фасадов необходимо тщательно изучить детали фасада, такие как количество оконных секций, повторение декоративных деталей или неравномерная высота этажа, чтобы найти наилучший способ разделения конструкции. . Рекомендуется подумать об этом стратегически.

На следующей схеме показан один из возможных подходов к созданию подразделения главного фасада:

• Зеленый — одинарная плитка, неповторяющаяся
• Синий — повторяющаяся плитка (x или y)
• Красный — вложенная повторяющаяся плитка (может быть мозаичной по x и y)
• Желтый — правило симметрии (будет связано в разделе уточнения правил)

Основная конструкция фасада включает в себя анализ одиночных разбиений, повторяющихся разбиений и правил симметрии:

В отличие от предыдущего примера, вы начнете с непосредственного выбора файла текстуры.

1. Чтобы открыть мастер фасадов, щелкните Окно > Показать мастер фасадов.
2. Нажмите кнопку «Новый фасад из изображения» и перейдите к файлу AdvancedFacade.tif.

   Появится окно Задать ширину области, где вы можете ввести общую ширину фасада, чтобы размеры разделения также имели геометрический смысл. Обратите внимание, что это значение можно изменить позже в процессе. Часто вы не знаете точного размера фасада, но знаете, что окно имеет определенный размер. В этом случае введите значение, когда вы достигли области действия этого единственного окна.

3. Установите значение 20 на данный момент. Вы установите это снова позже.

Используйте инструмент «Обрезать изображение»

Скорее всего, вы будете работать с фотографиями фасадов, которые наклонены, и ни одна из основных линий не является правильной вертикальной или горизонтальной. В этих случаях вы можете использовать инструмент «Обрезать изображение», чтобы создать ортогональную текстуру.

1. Выберите изображение Tutorial_13_Facade_Wizard__2015_0\Images\facadeFoto.jpg в окне File Navigator и щелкните Shapes > Crop Image или щелкните File Navigator > Tutorial_13_Facade_Wizard__2015_0 > Images, щелкните правой кнопкой мыши файл FacadeFoto.jpg и выберите Crop Image.

   Инструмент Crop Image автоматически анализирует изображение на наличие линий перспективы и пытается найти возможную область фасада.

2. Редактируйте прямоугольную область в левом окне, что автоматически обновляет результат в правой части.

3. Если вас устраивает обрезанный экстент, сохраните файл.

Вы узнали, что изображения можно исправить в CityEngine. Это позволяет упростить процесс, не выходя из программного обеспечения.

Отдельные разделения

Чтобы позволить фасаду увеличиваться в размерах и иметь повторяющуюся текстуру, вы добавите одиночные и повторяющиеся разделения и определите разделения как абсолютные или плавающие.

1. Используйте инструменты X Split и Y Split, чтобы добавить к фасаду отдельные разделения.

   Правый вертикальный верхний этаж не разделен. Эта часть такая же, как и слева, и будет решена позже в этом руководстве с помощью повторного связывания правил. То же самое произойдет с плиткой с левой стороны от входа, где вы свяжете одну из плиток с правой стороны.

2. Определите вертикальный размер для второго и четвертого верхних этажей как абсолютный.

   В этой первой серии разделения важно правильно определить типы разделения как абсолютные или с плавающей запятой. Вы хотите, чтобы фасад после этого был мозаичным, поэтому части, которым требуется абсолютное значение, должны быть определены как абсолютные разбиения. Чтобы определить, является ли разбиение абсолютным или плавающим расстоянием, переключайтесь между типами с помощью клавиш со стрелками вверх и вниз.

   • Абсолютный — желтая линия
   • Плавающая — желтая пунктирная линия

   Сделайте это сразу после того, как щелкнете, чтобы определить разделение, и наведите курсор на область последнего разделения и нажмите клавиши со стрелками вверх или вниз. Обратите внимание, что плавающее разделение соответствует символу тильды (~) в коде CGA.

Повторяющиеся сплиты

Следующие сплиты являются повторяющимися сплитами, которые определяют, какие части фасада повторяются, чтобы адаптироваться к любым размерам фасада. Разделения 2, 4, 6 и 7 сначала определяются как горизонтальные разделения с одним размером плитки, поэтому эти этажи повторяются по мере того, как здание становится выше. Не забудьте установить два оставшихся горизонтальных повторяющихся разделения (каждое на четыре горизонтальные плитки).

Чтобы еще больше детализировать геометрию, продолжайте разделять каждую из оставшихся плиток, как показано в примере ниже, пока не завершите разделение каждого окна. Разделите типы окон на их компоненты.

Особый случай — цокольный этаж, где есть арка. Разделите это точно по сторонам дуги, чтобы вы могли вставить актив в следующей части урока.

Установите ширину области

Далее вы переопределите общий размер фасада, задав ширину одного окна. В начале этой части руководства вы определили полный размер фасада во всплывающем окне «Установить ширину области». Но так как вы не уверены, что это значение было правильным, и больше знакомы с размерами окон, чем целых фасадов, вы установите новое значение.

1. Щелкните правой кнопкой мыши разделенное окно и выберите «Установить ширину области».
2. Введите соответствующий размер, например 1,2 метра.
3. Используйте инструмент zAdjust для редактирования значений глубины, чтобы придать фасаду объемный вид. Немного отодвиньте окна назад и выступы вперед. Также можно продвигать треугольный и трапециевидный орнаментальный декор.
4. Нажмите кнопку «Сохранить правила и текстуры для текущего фасада», чтобы создать файл правил.

Рекомендуется создать вторую копию на случай, если вы захотите вернуться к этому этапу позже.

Уточнить правила

Теперь вы можете спросить, как вам действовать с этим правилом. Поскольку файл правил из Мастера фасадов создается для фасадов, вы можете назначить его только вертикальным поверхностям. Таким образом, вы создадите простое правило массовой модели, на котором сможете его протестировать.

1. Создайте правило, назовите его MassModel.cga и откройте в окне редактора CGA.
2. Создайте атрибут, назовите его buildingHeight и присвойте ему значение 25.
3. Чтобы импортировать только что созданный файл шаблона фасада, щелкните правой кнопкой мыши в окне редактора CGA, выберите «Правила импорта» в контекстном меню и выберите CGA-файл правил шаблона фасада. Либо перетащите файл CGA из окна File Navigator.
4. Создайте правило с именем Лот с помощью команды вытягивания. Используйте ранее сгенерированный атрибут buildingHeight для значения экструзии.
5. После выдавливания добавьте разделение компонента, которое отделяет все боковые грани.
6. Назначьте правило «Фасад» для импортированного файла шаблона фасада. В вашем примере это gen_Facade_AdvancedFacade.Facade. Вы получите следующий файл правил массовой модели:
7. Создайте форму посадочного места с помощью правила Lot start, назначьте ей правило MassModel.cga и сгенерируйте модель. Шаблон фасада используется напрямую, и правило адаптируется к новой геометрии участка и предопределенной высоте экструзии 25 (метров).

Правила перекомпоновки

На следующем изображении вы можете увидеть те части (выделены желтым цветом), которые вы оставили без предварительной детализации. Теперь вы будете использовать CGA и окно Model Hierarchy, чтобы повторно связать определенные подправила из шаблонов фасада, чтобы заполнить недостающие части в желтых областях.

1. Щелкните Окно > Показать иерархию моделей и выберите модель здания.
2. Нажмите «Проверить модель» на панели инструментов «Иерархия модели».

   Модель становится слегка прозрачной после входа в режим проверки модели.

3. Щелкните узел формы, который вы хотите заменить: правая вертикальная часть фасада, выделенная желтым цветом на предыдущем изображении. Это выберет форму в окне Model Hierarchy.
4. Выберите родительский узел формы и дважды щелкните его.

   Правило шаблона фасада, отвечающее за создание этого узла формы в окне редактора CGA, выделено. Выбранное правило создает три части фасада: левую, среднюю и правую.

5. Замените правило фасада справа на правило слева. В этом случае замените Facade__1_3_3 на Facade__1_3_1.
6. Теперь сделайте то же самое с желтой частью возле входа и замените крайнюю левую плитку на ту, что справа от входа.

Окончательная модель появляется после ее повторного создания:

LOD и вставка ассетов

Вы рассмотрели основы создания шаблонов фасадов в Facade Wizard. Теперь вы изучите, как можно использовать CGA и иерархию моделей для повышения качества правил мастера фасадов по умолчанию.

В этой последней части руководства по мастеру фасадов обсуждаются следующие две темы:

• Уровни детализации (LOD)
• Вставка ресурсов в шаблоны фасадов

Уровни детализации

наборов данных, которые часто требуют тщательного управления ресурсами, опытные пользователи иногда могут создавать разные модели одного и того же здания с разным уровнем сложности. Например, если здание находится прямо перед камерой, все детали должны быть видны, а здание, которое находится далеко от камеры (или может быть не видно), должно иметь как можно меньше деталей, но все же быть узнаваемым в кадре. его основная форма. Процесс создания разных моделей одного и того же объекта и их использования в зависимости от расстояния до камеры широко известен в области компьютерной графики как создание уровней детализации (LOD).

Файлы правил, созданные мастером фасадов, показывают, что уже реализована система LOD по умолчанию. Верхняя часть файла CGA (видимая в редакторе сценариев CGA) содержит объяснение значений по умолчанию.

Обратите внимание, что CityEngine может создавать различные уровни детализации, но не имеет системы, реализованной для прямого переключения моделей на основе близости камеры.

 атрибут LOD = 2
# LOD 0 генерирует оригинальную текстуру
# LOD 1 генерирует плоские разделения
# LOD 2 создает разделение с глубиной, определенной в Facade Wizard

На следующем изображении показано применение всех трех предопределенных LOD, показанных на основе правила, созданного в предыдущей части этого руководства. Обратите внимание, что разница между уровнями детализации 1 и 2 невелика, но значительна: уровень детализации 1 создает только разделенную плоскость и игнорирует все изменения zAdjust, в то время как уровень детализации 2 создает объемное представление с текстурированными кубическими объектами, включая zAdjusts.

Отображаются три LOD по умолчанию одного и того же шаблона правила Facade Wizard:

Совет:

Если шаблон правила Facade Wizard импортирован в другие правила CGA (например, как это сделано в файле MassModel.cga из последней части руководства), атрибут LOD также должен быть инициализирован в основном CGA file —> attr LOD = 2.

Возникает вопрос, что можно сделать, если шаблоны, которые можно создать с помощью мастера фасадов, недостаточно детализированы даже в LOD 2. Можно ли создать LOD 3? ? Ответ положительный.

Решение представляет собой комбинацию подсветки формы в иерархии модели, подсветки кода в CGA и вставки пользовательских ресурсов.

Редактировать активы

Сначала отредактируйте файл MassModels.cga.

• Измените введенный ранее атрибут LOD на значение 3.

После изучения орнаментов фасада вы решаете ввести следующие активы:

• tympanon. obj
• triangularPediment.obj
• квадратФронтон.obj
• записьArc.obj

Начиная с треугольного фронтона, откройте правило фасада в редакторе CGA.

1. Добавьте новое правило для ассета треугольного фронтона внизу.
2. Добавьте аналогичные правила для остальных трех активов.

Вставка активов

Теперь вы найдете правильные формы терминалов, из которых вы можете связать новые правила и вставить активы, как показано на рисунке ниже.

1. Выберите здание и перейдите в режим проверки модели.
2. Выберите фигуру, в которую нужно вставить актив.
3. В окне Model Hierarchy дважды щелкните выбранную фигуру.

   Правило шаблона фасада, отвечающее за создание этого узла формы в окне редактора CGA, выделено.

4. Во втором случае в конец существующего правила добавьте правило insertTriangularPedimentAsset, чтобы инициировать вставку ассета.
