План кровли здания

При разработке проектной документации используются различные строительные нормы и правила, которые в частности определяют, что если здание оборудовано внутренним водостоком, то в обязательном порядке должен составляться план его кровли, причем вне зависимости от того, насколько сложна форма строения.

Для тех зданий, которые оснащены наружным водостоком, план крыши разрабатывается при сложной конфигурации строения, а также в том случае, когда на крыше предусматривается надстройка, инженерные устройства вентиляции и т. д.

Специалистами в области архитектуры и строительства все крыши подразделяются на два основных типа:

Плоские;

Скатные.

Плоскими именуются те из них, которые имеют угол уклона не более 2,5°. Чаще всего крыша представляет собой некую комбинацию так называемых скатов — нескольких пересекающихся друг с другом наклонных плоскостей, образующих двугранные углы. Та линия, по которой пересекаются между собой скаты, именуется ребром. Коньком же именуется верхнее горизонтальное ребро скатной крыши.

Элементы скатной крыши

Такое пересечение скатов крыши, которое представляет собой обращенный к низу двугранный угол, образует так называемую ендову или разжелобок. В зависимости от величины, функционального назначения здания и целого ряда других факторов используются различные конфигурации скатных крыш. Они в значительной степени зависят от общей конфигурации строения, а также от того, каково направление водоотвода. Когда проектировщики выбирают форму и материал крыши, они в обязательном порядке учитывают архитектурные особенности здания.

Большинство домов проектируется таким образом, чтобы все скаты их крыш имели один и тот же угол уклона. Его величина зависит от таких факторов, как климатические условия и материал, использующийся для обустройства кровли.

Когда архитекторы строят геометрические чертежи планов кровель, они руководствуются целым рядом правил и положений.

Вальмовая крыша

Если часть крыши над карнизом, именуемая линией слива, целиком располагается в одной и той же плоскости и пересекается с другой, а скаты крыши имеют одинаковые углы наклона, то угол, который образуют линии слива, делится проекцией линии пересечения строго пополам.

Двухскатная крыша

В тех случаях, если линии сливов двух скатов крыши располагаются параллельно друг другу, то проекция линии пересечения располагается на одинаковых от этих самых скатов расстояниях и лежит параллельно линии слива. Такая ситуация на профессиональном языке кровельщиков именуется «коньком».

Вальмовая крыша сложной формы

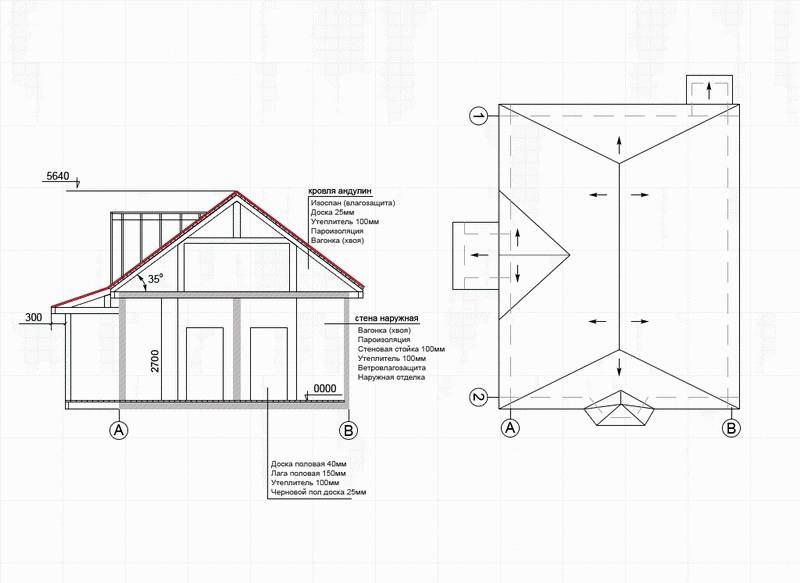

Для того чтобы построить план кровли здания сам план сооружения условно делится на некоторое количество прямоугольников таким образом, чтобы они обязательно друг друга перекрывали. Кроме того, каждая из сторон этих прямоугольников или частично, или полностью выходит за наружный контур плана. После этого исходя из того, каким образом были ранее приведены положения, над каждым из прямоугольников строят изображения кровли. При этом построение начинается с самого широкого из них.

План кровли вычерчивается с обязательным оставлением видимых контуров, по которым пересекаются скаты кровли. Проектировщики должны обязательно знать их уклон для того, чтобы построить различные виды (к примеру, вид спереди). Форму фасада обязательно учитывают тогда, когда линии сливов располагаются на разных уровнях.

Согласно действующим строительным нормам, стандартам и правилам, на рабочих чертежах планов кровли допускается изображение таких элементов, как пожарные лестницы, вентиляционные устройства, дымовые трубы, будки для выхода, слуховые окна и т. п. Если здание имеет несколько пролетов, то для того, чтобы показать уклоны скатов кровли, для всех основных ее участков вычерчиваются схематические поперечные профили. При этом штриховка производится в виде толстой линии.

План кровли промышленного здания

Для зданий других типов уклоны отмечаются на схематических поперечных профилях, а также на основных скатах. Если наличествуют участки, имеющие различную конструкцию и материал кровли, то они на планах выделяются графически, выносными надписями или специальными текстовыми пояснениями.

Обязательными элементами плана кровли являются координационные оси. Помимо них должны также обозначаться металлические ограждения, пожарные лестницы, парапетные узлы и плиты (в тех случаях, если на других чертежах они не обозначены).

Под пятым фасадом: 7 интересных конструкций крыш и их материалы

Крыши делают больше, чем просто защищают структуру под ними; они также являются неотъемлемой частью функциональности здания.

Крыши могут скрывать помещения для растений, поддерживать фотоэлектрические батареи и солнечные вакуумные трубы, улавливать дождевую воду и ветер, создавать сады, направлять естественный свет и изолировать здание — и это лишь некоторые из них.

Ниже приведен список проектов с «пятыми фасадами», в которых крыши используются не только для защиты. Каждая крыша имеет определенную цель и была разработана, чтобы дополнить, улучшить или изменить весь результат проекта.

Читайте дальше, чтобы узнать, почему архитекторы выбрали именно их:

Для сбора дождя: Club Maitland City от Terroir Architects

Продукт: Lysaght’s Colorbond KLIP-LOK 700 HI-STRENGTH

Почему: Ключом к стратегии устойчивого развития Terroir в Club Maitland City была новая крыша, которая работала как «рюкзак устойчивого развития», обеспечивая сбор дождевой воды, защиту от солнца и вмещая новые пространства и новые услуги, интегрированные с оставшейся оболочкой здания внизу.

Кровельное покрытие площадью 5000 кв. м имеет полностью скрытое крепление, а глубина лотков означает, что оно может противостоять поперечным падениям, которые создает дизайн крыши.

Система крепления KLIP-LOK позволяет снимать и заменять кровельные листы, если в будущем потребуются работы под крышей. (Фото: Бретт Бордман)

Для истории: Монастырь Пантанасса от Design Delta Architects

Продукт: Плитка Roja La Escandella Curvado доступна в Bristile Roofing

Почему: Монастырь Пантанасса в Мангровых горах, примерно в 90 минутах езды к северу от Сиднея, является первым греческим православным монастырем в Австралии, построенным в древнем византийском стиле.

Вся церковь представляет собой бетонную оболочку, и все трехмерные формы, такие как купола и крестовые своды, были сформированы либо из пенополистирола, либо из листовой стали. Пенополистирол был создан строителем лодок из Ньюкасла и покрыт стекловолокном, чтобы противостоять ударам бетона, когда он был залит сверху, чтобы избежать деформации поверхности. Листовая сталь использовалась для формирования простых форм, таких как половина цилиндра, поскольку она была дешевле и достаточно простой в обращении. Затем терракотовые полубочковые плитки укладывали внахлест и закрепляли на влажном слое гибкого раствора, чтобы избежать проникновения внутрь воды и сопротивления растрескиванию раствора.

Для освещения: 50 Martin Place by Johnson Pilton Walker architects

Продукт: China Southern Glass тройные стеклопакеты с промежуточным слоем из просечно-вытяжной алюминиевой сетки.

Почему: Новый трехэтажный стеклянный купол на крыше Мартин Плейс, 50 — это больше пятый фасад, чем крыша. Он обеспечивает высокий уровень естественного света глубоко в атриуме здания и во внутренних помещениях, которые ранее были заперты внутри клаустрофобной внешней оболочки здания. Купол включает в себя конференц-залы, помещения для встреч с клиентами и террасы с видом на оживленную площадь Мартина в Сиднее. (Фото: Питер Беннеттс)

Для укрытия (или не для укрытия) Margaret Court Arena от NH Architecture совместно с Populous

Продукт: Lysaght’s Colorbond KLIP-LOK 700 HI-STRENGTH

Почему: Новая раздвижная крыша стоимостью 366 миллионов долларов на мельбурнской арене Маргарет Корт (MCA) закрывается быстрее всех в Австралии и включает в себя серию ярких двускатных крыш из металлической стали Colourbond «Copper Penny», цвет которых выбран, чтобы отразить некоторые из традиционных элементы архитектуры Мельбурна, особенно песчаник, цинк и медь зданий вдоль реки Ярра.

Крыша представляет собой уникальную систему, состоящую только из двух опущенных рабочих ферм, охватывающих ширину MCA (с каждого конца), поддерживающих основную часть работающей крыши.

Каждая ферма соединена с работающей боковой панелью размером 57 м x 32 м, которая соединена с семью соседними секциями двускатной крыши, которые составляют основную часть крыши MCA. Вся конструкция приводится в движение приводными тележками и имеет крошечный прямолинейный размер 1,25 м между верхом рабочей панели крыши и верхом неподвижной крыши. (Фото: Джон Голлингс)

Для света: Святой Варнава Фрэнсиса-Джонса Морехана Торпа

Продукт: Curved Fielders Kingklip

Почему: Архитекторы выбрали изогнутую трапециевидную форму крыши St Barnabas, чтобы разделить разные плоскости и цели здания и обеспечить различные типы естественного света в этих помещениях. Пространство для богослужений в задней части участка обращено на север и освещается рассеянным светом благодаря ловушкам для солнца на его фасаде. Меньшая кривая на крыше собора Святого Варнавы указывает на центр здания, который является промежуточным пространством для общественной и религиозной сфер. Свет направлен и улавливается застекленным распятием изогнутой формы. (Изображение: FJMT)

Для постоянной справки: Shoalhaven Cancer Center by HASSELL

Продукт: Кровля Aramax

Почему: Компания HASSELL активно искала строительные компоненты, отражающие ландшафт онкологического центра Шолхейвен, но бюджетные ограничения вынудили архитекторов искать недорогие материалы, которые можно было бы использовать интересным образом.

«Внешние и внутренние материалы зависят от стоимости, а использование местной древесины, бетона, необработанной оцинкованной стали и кровельного покрытия Aramax стирает границы между внутренними больничными и реанимационными зонами и зарослями кустарника в Центре», — сказали архитекторы. (Фото Майкл Николсон)

Для искусства: Port Melbourne Townhouses от Duckbuild

Продукт: Colorbond Trimdeck цвета Woodland Grey и CSR Cemintel Barestone Cement Sheet

Почему: Таунхаусы были открытым холстом для Duckbuild, которая объединила программное обеспечение CAD и моделирование солнечной энергии со своим собственным художественным чутьем, чтобы создать то, что могло бы стать одним из самых интересных новых жилых домов года. Выбор материалов позволил снизить цены, а углы и плоскости экструдированных коробок и солнцезащитных порталов придали резиденции ее уникальность. (Фото: Мишель Уильямс)

Пятый фасад: 10 проектов, созданных с использованием граненых крыш

Слишком часто крыши являются последней частью головоломки. Как правило, архитекторы начинают свои проекты с мощных пространственных последовательностей и сборок материалов, чтобы определить архитектурный опыт. Хотя крышу легко не заметить, она является одним из наиболее важных элементов в формировании нашего восприятия объема, света и границ. Обычно проектируемые в рамках ряда стандартных типов, от мансардных и вальмовых крыш до крыльев и остроконечных крыш, типичные формы крыш широко распространены, особенно в жилых домах. Присмотревшись к современным крышам различных типологий, мы собрали коллекцию, демонстрирующую новые и культовые конструкции.

Проекты, расположенные в восьми странах и на четырех континентах, включают крыши в качестве пятого фасада и эффектную внутреннюю поверхность. Изучая, как граненые потолки и формы формируют пространственное восприятие, проекты строятся из дерева или натуральных материалов. Вторя окружению или создавая собственную внутреннюю топографию, проекты являются достопримечательностями в своем контексте. Крыши, как один из наиболее определяющих элементов каждого дизайна, раскрывают уникальные истории людей, программы и места.

Южный вход , Tengbom, Helsingborg, Sweden

Södra Entrén (южный вход) был спроектирован как ориентир для центрального вокзала Хельсингборга, Knutpunkten. В качестве нового выхода и подхода к основанию южного продолжения пути проект представляет собой скульптурную деревянную крышу, напоминающую о движении и потоках.

Художественная галерея Окленда Фрэнсиса-Джонса Морхена Торпа (FJMT), Окленд, Новая Зеландия

Художественная галерея Окленда, названная «Зданием года в мире» в 2013 году, была спроектирована как адаптивная реставрация существующих зданий и новый общественный проект. Программно галерея включает складские и вспомогательные помещения, редизайн Альберт-парка и выставочные площади. Здание было создано вокруг «деревоподобных» навесов, которые закрывают и определяют вход в атриум, передний двор и галереи.

Национальный городской водный центр от Safdie Rabines Architects, Нэшнл Сити, Калифорния, США береговая линия. В качестве общественного удобства и современной достопримечательности проект включает в себя граненую летящую деревянную крышу, расположенную на основе стеклянных стен.

Rore Kahu от Cheshire Architects, Oihi Road, Te Tii, New Zealand

В ознаменование двухсотлетия первого прибытия христианских миссионеров в Аотеароа, Новая Зеландия, Rore Kahu включает в себя как интерпретирующую структуру, так и тропу, соединяющую вершину холма с пляжем. ниже. Местные растения, в том числе рощи манука и кусты кануки, приветствуют посетителей, когда они входят на территорию с дороги на вершине холма. Само здание состоит из двух конусообразных огибающих стен из утрамбованной земли и треугольной конструкции крыши.

Bengt Sjostrom Starlight Theater by Studio Gang Architects, Рокфорд, Иллинойс, США театральная компания продлевает сезон и гарантирует показы даже во время дождя. Треугольная форма крыши раскрывается, как лепестки цветка, над зрителями внизу.

Дом в кроне дерева by Nanavízió, Будапешт, Венгрия

Этот минималистичный дом среди вековых деревьев расположен на крутом склоне между высокими дубами, каштанами и соснами. Формально дом представлял собой объем из двух блоков, соединенных вокруг фанерной фанерной крыши.

Alfriston School by Duggan Morris Architects, Buckinghamshire, England, United Kingdom

Расположенный в Биконсфилде, Бакингемшир, на юге Англии, этот бассейн в школе Альфристон включает отремонтированный спортивный зал, новые увеличенные раздевалки, офисы для персонала и фитнес-зал. Как современное выражение местного жаргона скатных крыш, конструкция была сделана в виде приподнятой деревянной конструкции с тремя повторяющимися сегментами сложенной крыши.

Мельбурнская школа дизайна, Университет Мельбурна от John Wardle Architects и NADAAA, Inc., Мельбурн, Австралия

Мельбурнская школа дизайна NADAAA возникла в результате бесед с референтными группами, группами пользователей преподавателей и университетскими комитетами. Знаменитая кессонная деревянная крыша здания была спроектирована так, чтобы обеспечить естественную вентиляцию и естественный дневной свет.

Музей народного искусства Китайской академии художеств Kengo Kuma and Associates, Ханчжоу, Китай

Основанный в Китайской академии искусств в Ханчжоу, Музей народного искусства напоминает о изменчивой плоскости земли, следуя наклонной топографии склона холма. Поскольку каждая единица музея имеет небольшую индивидуальную крышу, дизайн выглядит как деревня с расширяющимися черепичными крышами.
