Фахверковые дома с каркасом из деревянного клееного бруса и панорамным остеклением используются сегодня как современные, интеллектуальные строения. Простые формы и прочные материалы таких конструкций, созданные для комфортного проживания в сельской местности, позволяют фахверковому дому гармонировать с окружающей природой, открытой площадкой, существующими зданиями. Спроектированный с учетом суровых погодных условий и высоких стандартов энергоэффективности, фахверк призван обеспечить высокое качество жизни на долгие годы.

Простота лежит в основе процесса. Фиксированные цены и скорость строительства избавят вас от беспокойства и стресса, позволив сосредоточиться на том, чтобы наслаждаться своим домом с панорамным остеклением.

Внимание к деталям очевидно во всех проектах. В результат вы получаете шаблон для загородного жилья двадцать первого века.

Планировка и строительство фахверкового дома преднамеренно просты, что позволяет снизить стоимость строительства, но дает возможность использовать модные террасные двери HS-Portal®. Архитекторы разрабатывают, детализируют и уточняют каждый проем фахверковой конструкции, куда встраиваются раздвижные двери HSPortal®. Раздвижные двери HS-Portal® выбраны из-за их запатентованного решения по устройству закрытия проемов фахверковых домов, устойчивости и долговечности. С четким и современным внешним видом дизайн деревянных дверей основан на традиционной лаконичности, а вся площадь остекления обрамляет перспективу и позволяет в полной мере насладиться красотой окружающего ландшафта.

Конструкции фахверкового дома пригодны для строительства даже на труднодоступных участках. Проекты могут быть реализованы между существующими зданиями, открывая возможности в области с высокими ценами на землю.

Предлагаются варианты с одной, двумя, тремя или четырьмя спальнями, а некоторые при необходимости могут включать домашний офис. Фахверковое домостроение предоставляет уникальную возможность создать дом, приспособленный к индивидуальному или семейному образу жизни и обстановке.

Что говорят наши клиенты: «Фахверковый дом— это новая концепция жилья для жизни. Мы потратили много времени на изучение дизайна и планировок, когда решили построить собственное жилище. Мы понимали, что современная фахверковая конструкция с раздвижными фасадами по всему периметру зданиям сможет удовлетворить наши запросы на комфортное жилье. Все расчеты произвели в начале проекта, поэтому заранее знали общую стоимость строительства, которая действительно помогла правильно распорядиться бюджетом. Компания-застройщик позаботится о разрешении на строительство, земляных работах, инженерных коммуникациях для вашего жилища. Прошло три месяца с момента переезда, и нет ничего, что хотелось бы изменить в доме. Спасибо команде HS-Portal® за быструю и профессиональную работу по установке деревянных дверей, мы без колебаний рекомендуем эту компанию. Компания HS-Portal® предлагает комплексное решение панорамного остекления с деревянными дверями HS-Portal® под ключ. »

Общие рекомендации по строительству фахверкового дома

Следует четко указать, что принципы строительства фахверковых домов для любых слоев общества независимо от того, в каких географических или климатических регионах они проживают, планирование, проектирование, использование материалов, строительных технологий, ничем не отличаются от строительства других:

• Мы должны строить фахверковый дом для людей, которые его займут, учитывая их потребности, образ жизни, занятия
• Мы должны использовать доступные на месте качественные материалы
• Материалы должны быть максимально энергосберегающими или энергоэффективными
• Стремление к структурной стабильности вместе с приемлемым и приятным внешним видом должно поддерживаться.
• Фахверковая конструкция должна справляться со всеми аспектами климата: будь то сильная жара или холод, проливной дождя или ураганный ветер
• Планирование должно включать не только строительство фахверкого дома под ключ, но и окружающего ландшафта вокруг, включая розарии, зимние сады и другие хозяйственные постройки

Некоторые архитекторы считают, что фахверковое жилье уступает традиционному каменному, дешевле, не удовлетворяет потребностям, требованиям энергоэффективности, его сложнее обслуживать. Это не так.

Преимущества фахверкого дома:

1. Отсутствие необходимости в традиционной отделке за счет применения стеклопакетов по всему периметру здания
2. Сжатые сроки строительства
3. Панорамное остекление
4. Раздвижные двери HS-Portal®, разработанные специально для фахверковых домов
5. Ощущение открытости, погружение в окружающий ландшафт
6. Ваш сосед всегда знает, когда вы начинаете новый ящик пива
7. В темноте дом светится так, что каждая ночь кажется новогодней

Мы должны помнить, что строительство фахверковых домов имеет давние традиции и сегодня обретает в России новую жизнь.

Как снизить затраты при строительстве фахверкового дома?

1. Планируйте трехмерно — планируйте пространство внутри и вокруг дома, а не просто двумерный план, так как природа проникнет через панорамное остекление и станет частью внутреннего пространства.
2. Планируйте и строите только то, что необходимо. Вырежьте все оборки, модные уловки, излишества. Спросите у каждой части дома: «Это необходимо?» Если ответ «нет» — тогда не делайте этого. Если ответ «да», задайте вопрос, используем ли мы самый простой и эффективный способ?
3. Обильно применяйте доступные местные материалы. Поддержите отечественного производителя. Закажите раздвижные двери HS-Portal®, сконструированные и запатентованные для фахверковых домов.
4. Исключите ненужный труд, например:

• не копать и не выравнивать без необходимости
• не выпрямлять извилистые дорожки и дороги, если у вас нет веских причин
• оставьте на месте природные объекты, такие как деревья, большие каменные пруды, резервуары, ручьи, реки
• сначала подумайте о дренаже участка, а затем планируйте работы

5. В густонаселенной черте города есть проблема подключения к местным сетям. Постарайтесь включить пассивные энергетические системы в строительство фахверкового дома и максимально использовать альтернативные системы удаления энергии и отходов (лучше, сбережения отходов). Учитывайте направление ветра, движение солнца. Выровняйте или наклоните крышу, чтобы отклонять, не поглощать солнечное тепло, защитить террасу от дождя.

Редко есть веская причина для бесконечного повторения одного плана дома стандартного типа. Есть одинокие люди и семьи. Семьи маленькие и большие. Семьи только из взрослых (бабушки, дедушки, незамужние сестры, вдовы). Взрослые, которые ходят на работу и те, у кого есть домашние занятия. Одним требуется много пространства, другим нужна небольшая площадь фахверкового дома.

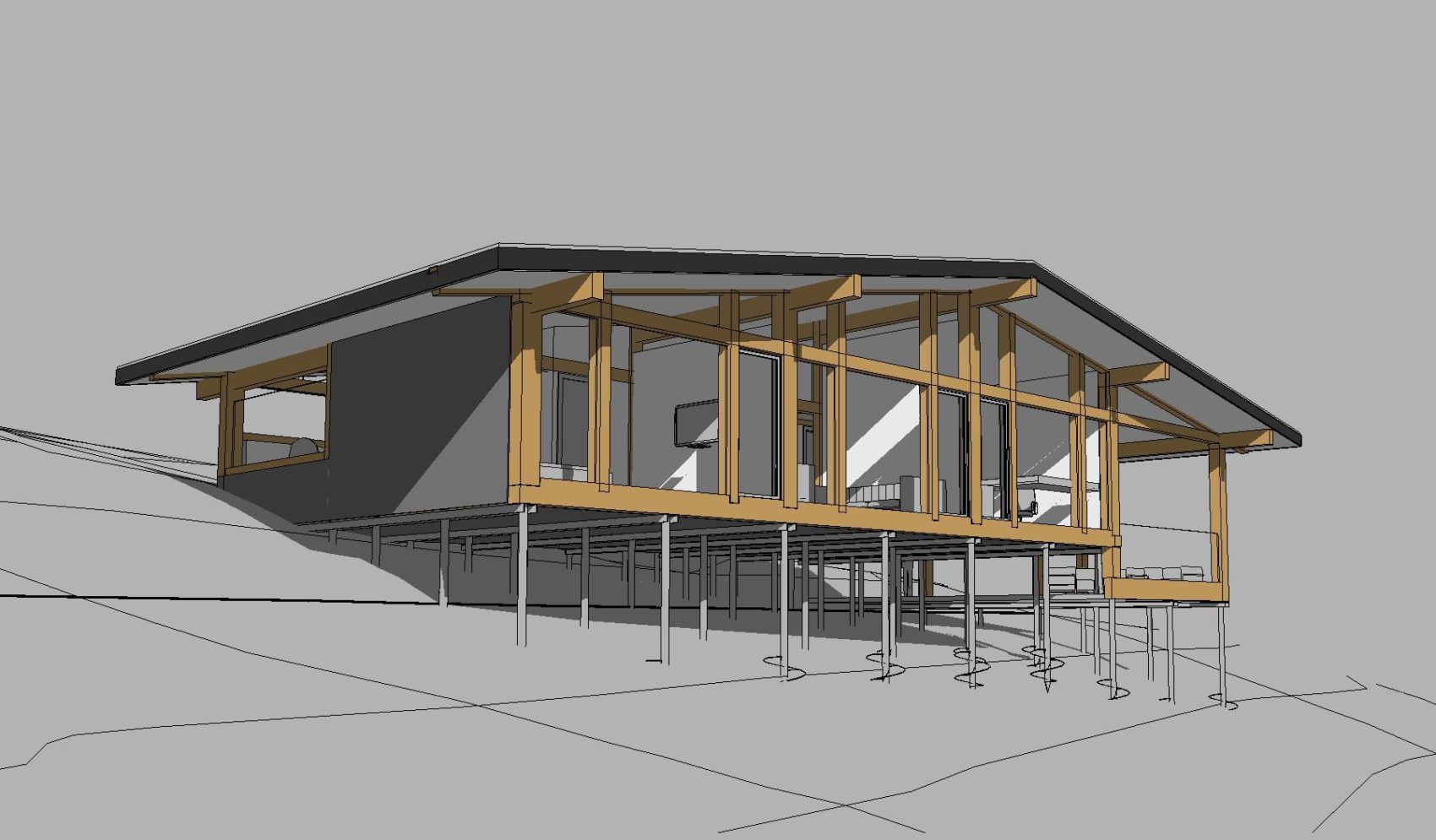

Миниатюрный фахверковый дом

Фахверковый дом площадью 120 квадратных метров — миниатюрный фахверковый дом, который совсем не кажется маленьким благодаря запатентованному компанией HS-Portal® остеклению фахверковых конструкций.

Столкнувшись с проблемой создания небольшого, красивого, энергоэффективного убежища для отдыха в предгорном районе с таким же ограниченным бюджетом, домовладелец ухватилась за эту возможность.

Расположение фахверкового дома на живописном участке с прудом, в окружении леса, определило заполнение проемов. Северный фасад, обращённый к лесу, заполняется глухими панелями. Оставляется только место для длинного узкого деревянного окна, которое обеспечит на кухне естественное освещение и свежий воздух.

Ориентированное на восток панорамное остекление выполнено раздвижной дверью HS-Portal® схемы AF для фахверковых домов. Центральный фасад занимает огромное панорамное окно HS-Portal® схемы ЕF. Оно может открываться в тремя способами:

• с одного края здания на 2/3 ширины проема
• с одного края на 1/3 ширины проема
• в центре на 1/3 ширины проема

В спальнях на втором этаже правильные размеры окон HS-Portal® придают фахверковому дому особую индивидуальность.

Различные формы, размеры и типы раздвижных окон и дверей HSPortal® были использованы повсюду. «Мне нравится диапазон размеров панорамных окон и дверей HS-Portal®, которые предлагает компания HSPortal®”, — объяснил заказчик. – Деревянные раздвижные двери встраиваются точно между столбами фахверковой конструкции и открывают весь проем целиком. Это значило очень много, чтобы иметь возможность сделать дом живым и мобильным.»

С таким большим количеством стекла в маленьком пространстве было важно использовать энергоэффективные стеклопакеты, чтобы изолировать внутренние жилые помещения фахверка от суровой, безжалостной зимы. “Энергоэффективность играет ключевую роль в небольшом пространстве, особенно с таким огромным окном, как панорамное окно”, — добавила хозяйка. — Наши зимы длинные и глубокие, так что комфорт – это главное. Большое панорамное окно в маленьком пространстве, которое не энергоэффективное, может заставить чувствовать себя вдвойне неудобно.”

Широкий диапазон размеров, конфигураций, энергоэффективность и стоимость окон, были определяющими факторами, побудившими хозяина выбрать раздвижные двери HS-Portal® для этого проекта. Гибкость подхода была еще одним фактором.

“У них гибкий подход», — отметил заказчик — Они могут группировать варианты открытия створок, строить ошеломляюще панорамные окна. При этом стоимость раздвижной двери HS-Portal®, открывающей весь проем фахверкового дома целиком, дешевле стандартной схемы, открывающей только половину проема. Они обладают таким опытом, что реализуют все, что я смогу придумать. В результате получился светлый, просторный фахверковый дом, где тело и душа расслабляются и наполняются радостью.”

Разнообразие и альтернативы необходимы. Ни один архитектор не достоин своего профессионального звания, если он готов разработать только один план-прототип. Остановите эти прямые и длинные ряды одинаковых коробок. Поддержите строительство фахверковых домов!

Фахверковые дома в Череповце

«Фахверк» (нем. Fachwerk — каркасная конструкция) – это тип строительной конструкции, в основе которой лежит «технология несущего каркаса» – создается специальная пространственная секция из балок, которая заполняется кирпичом, деревом или же глинобитным материалом. Свое признание фахверк получил в 16 веке. Впервые такую технологию строения домов начали применять в странах Западной Европы.

В современном домостроении деревянная конструкция фахверка создается с использованием клееных балок. Чаще всего в качестве материала используют

С течением времени методы строения домов, в том числе по типу фахверк, усовершенствовались, и на сегодняшний день уже используется рамно-каркасный метод.

Благодаря этому технология строения домов по типу фахверк обеспечивает:

• конструкцию с жесткой и стабильной устойчивостью;
• конструкцию надежную и долговечную;
• меньший расход на материал;
• минимальные затраты временя для строения домов.

От средневекового стиля строения домов данного типа остался лишь один деревянный каркас. Да и то, предпочтение сейчас отдают не цельной древесине, а именно клееному брусу. Этот материал считается более совершенным и универсальным, а также подходит в качестве материала для постройки конструкций данного типа. Клееный брус намного прочнее, чем цельная древесина. Балки из такого материала имеют большие сечения. Их длина может достигать до 12-18 м. Кроме того, дома, построенные из клееного бруса, имеют эстетичный вид. Мелкие трещины и сучки отсутствуют.

Для того, чтобы конструкция фахверка была прочная и не подвергалась поражению насекомыми, её несущие элементы обрабатывают специальным защитным составом, который создан на основе натуральных масел. Они могут быть черного, белого, серого цвета или же иметь бесцветный вид.

Обработанный дом будет устойчив к погодным условиям и защищен от ультрафиолетовых лучей солнца.

Благодаря тому, что фахверковая конструкция легкая, нагрузка на грунты снижается, что позволяет использовать при строении дома менее затратный тип фундамента. Также немаловажным является то, что большинство частей дома изготавливаются на заводе. Это позволяет ускорить процесс постройки. А заводское изготовление всегда ассоциируется с гарантией качества.

В домах с типом постройки фахверк существую неограниченные возможности для воплощения в жизнь самых различных дизайнерских решений. Внутренне пространство организовано таким образом, что ограничений ни в размерах, ни в световом освещении практически нет.

Существует ряд преимуществ домов, построенный по технологии фахверк:

• экологичность;
• прочность;
• надежность;
• минимальные строки строительства;
• качественно готового продукта;
• возможность воплотить в жизнь различные дизайнерские решения;
• возможность постройки домов самых разный форм, размеров и этажностей.

Изготовление материала для постройки дома в заводских условиях – это всегда высокая гарантия качества. На нашем высокотехнологичном деревообрабатывающем центре Hundegger K2, изготавливаются самые различные детали и соединения фахверкового дома любой сложности.

Hundegger K2

Как заказать у нас фахверковый дом?

Возведение стены из фахверка

Фахверк в современном строительстве

Около 2 недель назад кто-то отправил вопрос о том, как построить фахверковую деталь для современных технологий каркасного строительства. Фахверковый каркас был основным методом строительства на протяжении большей части средневековой эпохи, и многие архитектурные стили, имитирующие эти средневековые постройки, будут использовать фальшивый фахверк, чтобы выразить эстетику той эпохи. Конечно, деревянные срубы в былые времена на самом деле были структурными и заполнялись либо кирпичом, либо глиной и штукатуркой.

Сегодня мы делаем ставку на гораздо более эффективный каркас из стержней (конструкция из двух стоек) для структурных компонентов наших домов. Сосна для этой строительной системы может производиться серийно и довольно быстро восстанавливаться, а ее модульные размеры облегчают проектирование и строительство. Конечно, есть и другие приемы и методы, но на данный момент отраслевым стандартом является платформенный вариант каркаса из палочек.

Кирпичные дома в этой строительной технике изготавливаются путем облицовки фасада дома одним слоем кирпича. В то время как кирпич укладывается на себя, и, таким образом, вес кирпича является самонесущим, боковое сопротивление (то, что удерживает его от опрокидывания) обеспечивается каркасом из палочек за ним, а кладочная фанера крепится к каркасу стены за ним с помощью кирпичных стяжек, чтобы собрать всю стену. Между деревянным каркасом и кирпичной кладкой остается воздушное пространство для обеспечения гидроизоляции и изоляции.

Некоторым недостатком этой строительной техники является то, что кирпич (и камень) являются пористыми материалами — они позволяют небольшому количеству воды просачиваться через них (как и раствор, скрепляющий отдельные элементы кладки). Тем не менее, правильное использование оклада, хорошая пароизоляция и дренажные отверстия в нижней части кладки позволяют любой воде, которая проникает за кирпич, выходить из полости стены, сохраняя каркас и изоляцию конструкции сухими и предотвращая гниение, которому, очевидно, подвержена древесина.

Таким образом, в современных технологиях деревянного каркаса половинная опалубка снаружи также применяется в качестве шпона и укладывается рядом с кладкой. Такое смешивание материалов оставляет некоторые проблемы со структурой и устойчивостью, которые необходимо решить. Каменная кладка пропускает воду, но не гниет, как древесина, когда намокает. Тяжелая древесина не будет гнить так быстро, как меньшие 2×4, и есть определенные породы дерева, которые менее подвержены гниению, чем другие. Тем не менее, с годами стена из деревянного шпона, вероятно, потребует замены раньше, чем просто каменная кладка. Однако я не хотел бы гадать, как долго, поскольку в игру вступит очень много факторов; например, насколько хорошо древесина покрыта лаком, порода рассматриваемой древесины и насколько хорошо выполняется техническое обслуживание (древесина время от времени нуждается в гидроизоляции или покраске, как и любая открытая деревянная отделка). Еще есть много средневековых тяжелых деревянных строений, которые простояли буквально сотни лет.

Ниже я набросал некоторые детали из книги «Стандарты архитектурной графики» Рэмси и Слипера (десятое издание). Это фантастический ресурс для многих методов строительства.

1-й набросок ниже представляет собой типичный тяжелый бревенчатый фронтон для дома эпохи Тюдоров. (Французская средневековая архитектура также использовала тяжелую деревянную конструкцию, но редко использовала фронтоны, обращенные вперед. ) Здесь вы можете видеть, что тяжелые бревна расположены довольно близко друг к другу (создавая иллюзию того, что они являются структурными). Кроме того, заполнение кирпичной кладки было выполнено по какому-то образцу (на этой иллюстрации показано сочетание нескольких узоров, но обычно только один повторялся по всему участку). Узор был не только декоративным, но и усиливал тот факт, что кирпич не был структурным.

Я нарисовал сечение высоты в точке «А» внизу. Это, вероятно, одна из наиболее сложных частей создания хорошо спроектированного дизайна половинной опалубки — 2-й этаж обычно немного выступает над этажом под ним (исторически это называлось «причалом»). Это означает, что кладка не укладывается с 1-го этажа на 2-й этаж, а нагрузка на весь кирпич и древесину 2-го этажа ложится на балки 2-го этажа, которые консольно выступают за каркасную стену 1-го этажа ниже.

Это может создать деталь, которая может вызвать очевидные структурные проблемы. Слишком большое количество кирпича снаружи может привести к разрушению балок. Очевидно, что в игру вступают несколько расчетов, например, насколько далеко находится причал (менее 1 фута, вероятно, достаточно для получения желаемого эффекта и сводит кантилевер к минимуму). Кроме того, если вы используете открытую деревянную ферму, как в большинстве современных домов, вы, вероятно, захотите укрепить консольную часть блокировкой из цельного дерева, чтобы балка не раздавилась.

Кроме того, если вы используете МНОГО кирпичей, вы можете уменьшить вес, попросив каменщиков разрезать каждый кирпич пополам. Трудоемко, но экономия веса значительна. Просто имейте в виду, что когда вы это делаете, вы затем кладете кирпич прямо на внешнюю обшивку (с гидроизоляцией, конечно!), Возможно, на токарном станке по металлу, как если бы это была плитка или «культивированный камень». Затем вам нужно будет разрезать древесину до соответствующей толщины.

Еще несколько замечаний по поводу этой детали:

В книге показана стальная полка, расположенная позади самого тяжелого бруса, поэтому вес переносится на балки стальным ангелом и НЕ опирается на болты или гвозди, удерживающие брус.

Также в книге показан кусок металла, сверкающий в верхней части бревна. У вас может возникнуть соблазн устранить это, так как у вас будет кусок открытого металла между деревом и кирпичом, но вы значительно сократите срок службы стены, если вода будет контактировать с верхней частью этого дерева. Не забудьте также предусмотреть дренажные отверстия для каменной кладки над любой горизонтальной древесиной.

Последняя деталь ниже относится к типичному состоянию оконной рамы и подоконника. В книге показано довольно нестандартное деревянное окно с фигурными деревянными стойками, и это был бы более исторически точный способ прорисовки деталей, но вы можете использовать более общие окна в этой технике и при этом получать хорошие эстетические результаты. Опять же, обратите внимание, что древесина поддерживается стальным уголком полки, а в верхней части древесины используется оклад.

И, хотя я не упоминал об этом ранее, это большие деревянные балки, а не 1-кратная отделка, нанесенная на поверхность. Эти балки имеют ширину не менее 6 дюймов, а в зависимости от их размещения снаружи они, вероятно, будут варьироваться от 8 до 12 дюймов в высоту (выше у горизонтальных элементов и меньше у угловых «распорных» элементов). В идеале вам нужно, чтобы поверхность дерева и кирпича были на одном уровне друг с другом.0005

Если это не то, к чему вы стремитесь, я думаю, что вы в конечном итоге хотели бы избежать (эстетически) своего рода «ложного тюдора», сделанного в 1970-х и 80-х годах, который вы можете узнать по белой лепнине. наполнение и примененные 1 x планки отделки, окрашенные в темно-коричневый цвет. Их размеры и расстояние между планками (которые должны быть деревянными) настолько малы и расположены далеко друг от друга, что явно носят чисто декоративный характер. Вот несколько изображений того, чего вы пытаетесь избежать:

А вот несколько изображений хорошо сделанных фахверков:

В любом случае, я надеюсь, что это поможет и даст хорошую информацию по этому вопросу. Я также должен добавить небольшую оговорку, что я не инженер-строитель, и хотя я действительно доверяю книге «Стандарты архитектурной графики», я бы порекомендовал, чтобы зарегистрированный инженер-строитель просмотрел любой проект в стиле причала, который вы делаете. Это можно сделать и сделать хорошо (о чем свидетельствуют приведенные выше фотографии).

И, конечно же, буду рад любым комментариям и вопросам.
