Фахверк технология: Описание технологии фахверк для строительства дома

Содержание

Фахверковая технология строительства Skog +Nodwerk

СОВРЕМЕННЫЙ ФАХВЕРК Современный фахверк представляет собой массивный, деревянный каркас из балок классического фахверкового архитектурного стиля, выполненных из клееного бруса хвойных пород. Применение клееной древесины позволило решить несколько задач при строительстве и эксплуатации фахверковых домов:
  • жесткость конструкции
  • стабильность геометрических параметров
  • долговечность каркаса
Несущие элементы производятся из тщательно высушенной клееной древесины, которая характеризуется высокими эксплуатационными и эстетическими показателями. Элементы конструкции производятся на современном высокоточном еревообрабатывающем оборудовании. На стройплощадке их покрывают защитными составами. Это позволяет сохранить древесину сухой и сделать трудновоспламеняемой, а также способствует ее высокой стойкости к неблагоприятным погодным условиям, древесным насекомым.

Пространство между балками может быть как непрозрачным, так и стеклянным, причем возможно применение технологии безрамного остекления. Рамой для такого «стеклопакета» служит прочная, деревянная ячейка каркаса фахверка. Высокие показатели энергосбережения дома достигаются путем применения стекол с низкоэмиссионным покрытием. При использовании заполнения ограждающих конструкций утеплителем, коэффициенты сопротивления теплопередаче достигают 4,8 (м2*С°)/Вт, при нормах СНиПа 3,18 (м2*С°)/Вт, что говорит о большой энергоэффективности и малых теплопотерях при использовании фахверковой технологии. Для примера, что бы добиться аналогичных параметров в брусовом доме, толщина наружных стен должна быть не менее 300 мм.

Легкость фахверковой конструкции значительно снижает нагрузку на грунты, что позволяет применять более экономичные типы фундамента, например мелкозаглубленный, а это, в свою очередь, обеспечивает существенное сокращение сроков строительства.

Фахверковые дома – плюсы и минусы, технология строительства

Если представить старинный городок где-нибудь в Баварии, перед мысленным взором обязательно появятся дома, украшенные деревянными балками. Это традиционная часть ландшафтов старой Европы — и сегодня дома фахверковой конструкции все чаще появляются в странах за ее пределами.

Как и где появились фахверковые дома?

История этого архитектурного стиля уходит корнями в Средневековье. Еще в X-XI веках такие строения распространились в Германии, Голландии, Англии и скандинавских странах. Они появлялись везде, где был доступ к лесным ресурсам и было развито кораблестроение. Такие регионы изобиловали плотниками высокого класса. Они без труда осваивали относительно несложную технологию, и скоро деревянные каркасы стали вырастать повсеместно. При этом новый стиль применялся в основном в жилом и хозяйственном секторе.

Каменная кладка белилась известью с мелом, а балки из древесины оставались нетронутыми. Таким образом, появился своеобразный узор, который и сегодня используется и в декоративных целях.

Технология строительства

Особенности

Главная особенность технологии строительства фахверкового дома — его каркасная структура. Безусловно, качество материалов со временем возросло, методика была усовершенствована, но суть осталась прежней.

Современная конструкция в стиле фахверк состоит из:

  • деревянного каркаса;
  • фундамента;
  • крыши;
  • панорамных окон;
  • стеновых панелей с утеплителем.

В старинном варианте для балок использовались бревна, которые закапывались прямо в землю. Сегодня в основном применяется клееный брус: это долговечный материал, который легко монтировать.

Проектирование

Одна из главных особенностей проектирования фахверкового дома — свобода в выборе планировки. Размещение внутренних перегородок можно выбрать на свой вкус, чтобы оно было удобным и функциональным. Кроме того, в зданиях такого типа легко сконструировать панорамное остекление.

Процесс создания проекта базируется на нескольких принципах.

  • В выборе фундамента нужно учитывать, что вес дома относительно небольшой.
    Для сыпучих грунтов подойдут монолитные ленточные основания с небольшим заглублением. В регионах с болотистой почвой используют свайные фундаменты.
  • Заранее составляется список помещений и определяется планировка. Можно использовать типовой проект, а можно придумать собственный вариант.
  • Отдельно производится расчет характеристик лестниц. Продумывается их конфигурация, размещение в структуре здания.
  • В большинстве случаев составляется план оформления придомовых пространств. Это могут быть веранды, террасы, гаражи, хозяйственные пристройки. Частный дом редко обходится без таких помещений.
  • На стадии проектирования формируется инженерная структура: водопровод, газопровод, электросети. Планируются земельные работы для установки септика.

Технология сборки каркасно-фахверкового дома позволяет строить не только квадратные или прямоугольные здания. Форма может быть практически любой, как и архитектура фасада.


Каркас и стены

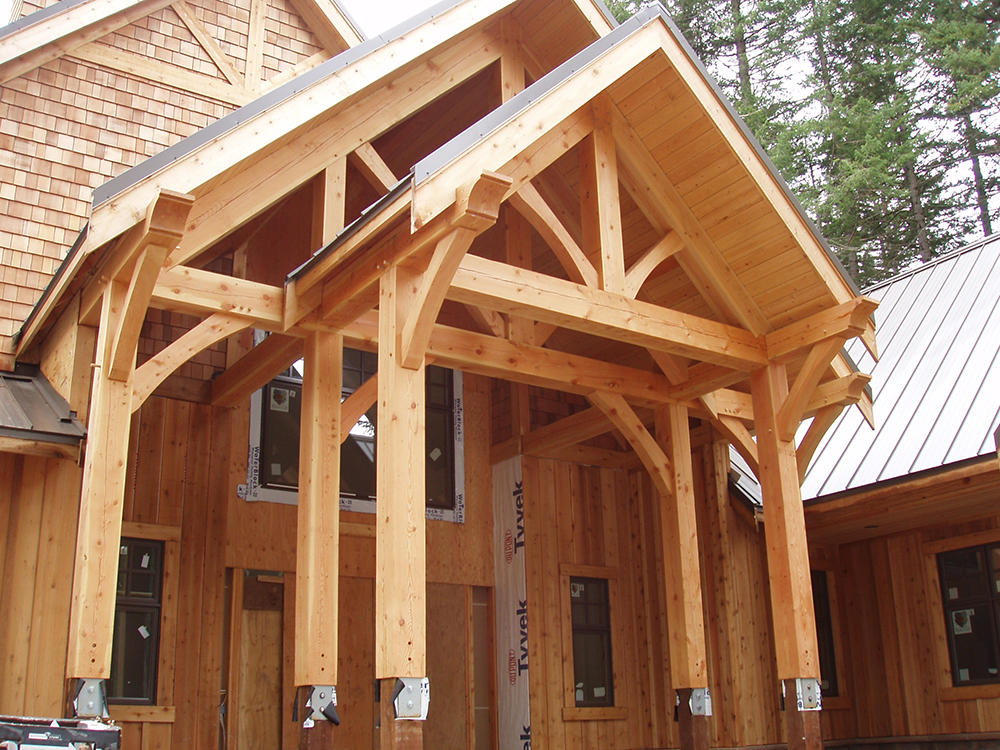

Сегодня каркас домов в немецком стиле выполняет две функции: несущую и декоративную. Он делит стены на сегменты, придавая всей постройке гармоничный и законченный вид.

Каркас состоит из трех видов балок:

  • вертикальных;
  • горизонтальных;
  • наклонных.

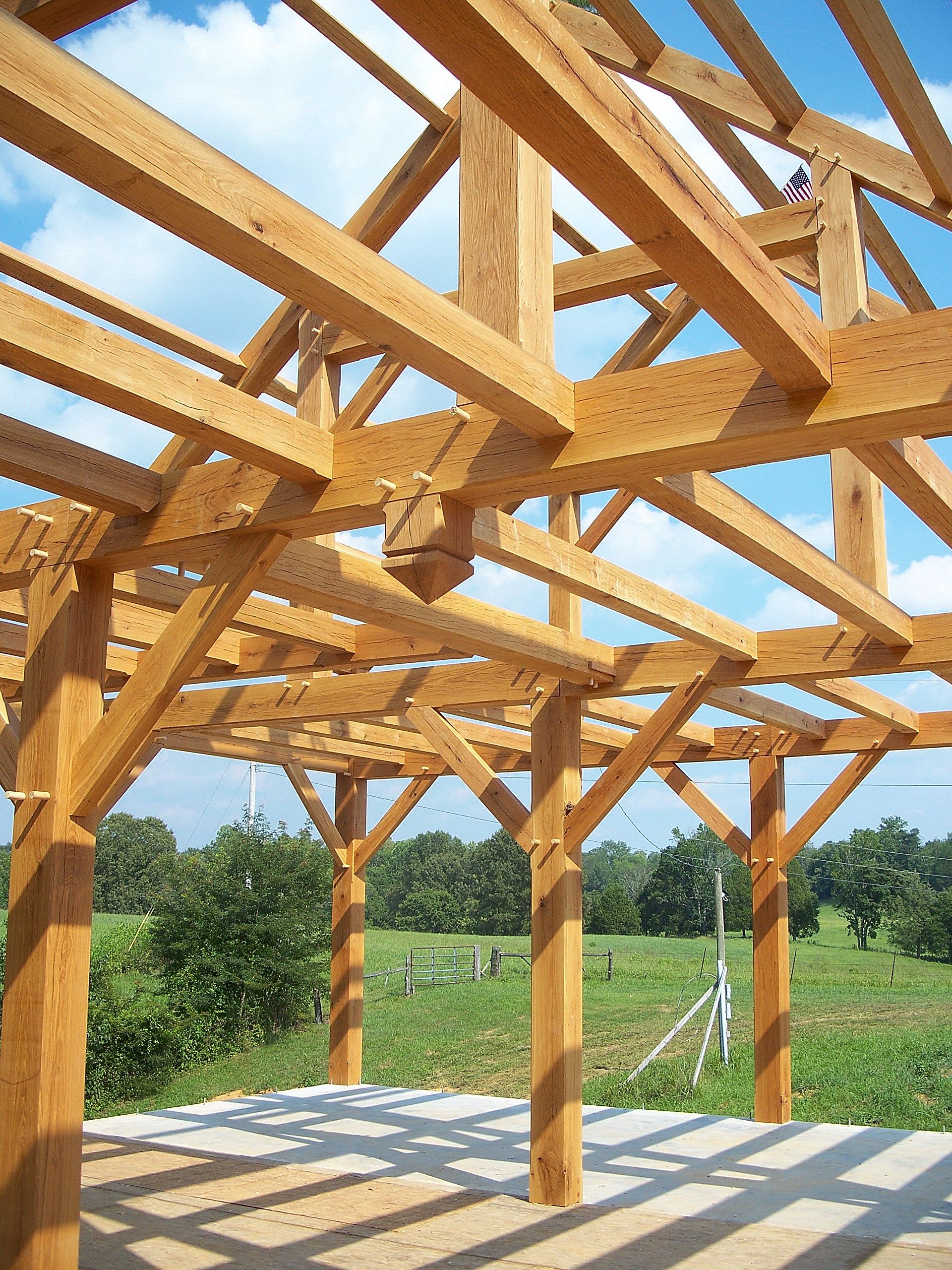

Основная несущая нагрузка приходится на вертикальные элементы. Горизонтальные равномерно распределяют ее по площади стен, а наклонные придают дополнительную прочность.

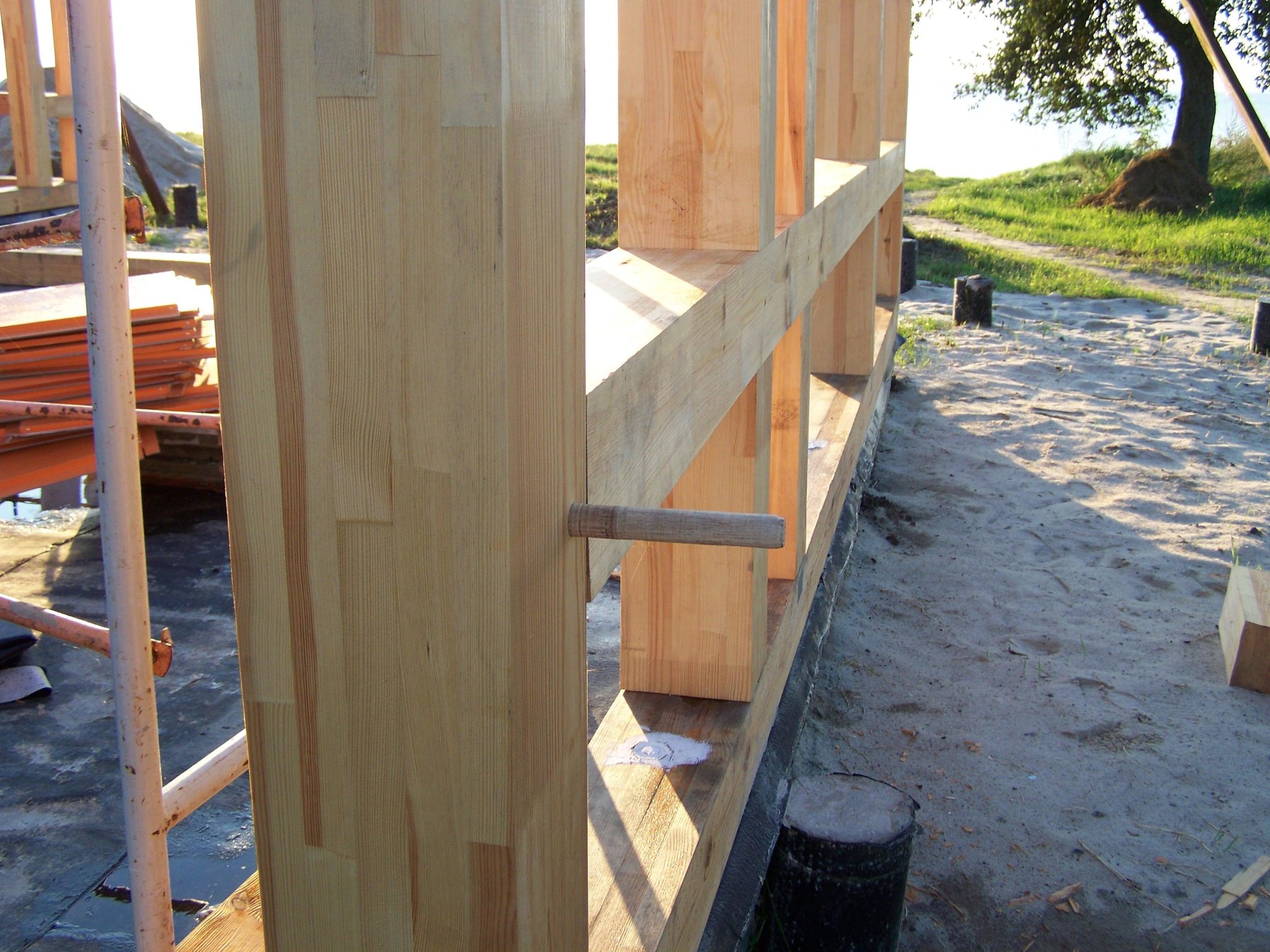

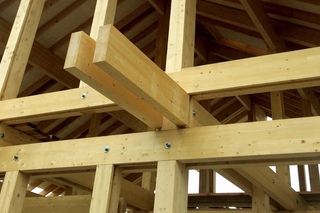

Балки соединяются без гвоздей: здесь используются деревянные шканты и нагели. Иногда для придания особой прочности в ход идут сквозные металлические шпильки.

Строительство стен в современном фахверке тоже имеет особенности. Глина, саман и камыш, популярные в давние времена, сменились новыми теплоизоляционными материалами.

Сегодня в возведении стен используют:

  • минеральную вату;
  • полиуретановые панели;
  • цементно-стружечные плиты.

Все чаще встречаются дома, где для заполнения пространства между балками используют стеклопакеты. Чтобы стеклянные стены не были полностью прозрачны, применяется ламинация (поверхностное напыление стекла).

Крыша

Именно крыша венчает облик любого частного дома. Однако, при ее выборе нужно обращать внимание не только на внешний вид. Далеко не все типы крыш подойдут для строительства дома в стиле фахверк. Каркасная конструкция легкая, и кровля не должна ее утяжелять. Поэтому натуральная черепица и шифер применяются редко. Обычно используют металлочерепицу, битумную кровлю, ондулин, профнастил.

  • Двускатный тип крыши распространен в средней полосе и северных регионах России. Широкие свесы защищают здание от прямых солнечных лучей, а также отводят дождевую и талую воду.
  • Плоская конструкция предполагает крышу, параллельную фундаменту. Обычно ее выбирают, чтобы устроить наверху садик, газон, зону отдыха. Такая конфигурация подойдет для регионов с теплым климатом и малым количеством осадков. При этом от мансардных окон придется отказаться: есть требования к минимальному углу наклона скатов.
  • Вальмовая, или четырехскатная конструкция имеет форму трапеции. Она дает возможность установить самые большие панорамные окна. Минусы — сложность и высокая стоимость монтажа.

В фахверковых домах из клееного бруса можно встретить и разноскатные, и комбинированные крыши. Они имеют разные углы наклона и безусловно придают выразительности облику здания. Однако, сложность монтажа стропил и кровельного покрытия определяют впечатляющую цену таких проектов.

Чем фахверк отличается от скандинавской технологии?

Несмотря на то, что сходства в этих двух стилях бросаются в глаза, между ними есть несколько важных отличий.

  • В скандинавских постройках основную несущую нагрузку принимают на себя стены, а в фахверкхаусах — система балок.
  • У обычного «каркасника» деревянные элементы закрыты плитами ОСБ. Таким образом, балки не видны снаружи.
  • Нормативный срок службы скандинавского жилища составляет 75 лет, максимум — до 150 лет. При этом фахверковый дом из клееного бруса может простоять несколько веков.

Отделка и интерьер

Наружная отделка стен может выглядеть совершенно по-разному. Раньше их попросту оставляли как есть, затем стали облицовывать кирпичом, штукатурить и даже обшивать деревянными панелями.

Какие варианты отделки есть сегодня?

  • Натуральный камень.
  • Кирпич.
  • Вагонка.
  • Фасадная плитка.
  • Сайдинговые панели (пластик, дерево, металл).

Единственное, что остается неприкосновенным, — деревянные балки, которые составляют каркас. В остальном все зависит от предпочтений хозяев.

Что касается интерьера фахверкового дома, конечно, он может выглядеть по-разному. Однако большинство владельцев выбирают внутреннее оформление с учетом своеобразного стиля фасада. К тому же деревянный каркас спрятать не получится. Если вы хотите интерьер в духе минимализма или хай-тек, нужно будет придумать, как обыграть систему балок. Традиционный же немецкий стиль близок к кантри, лофту и скандинавской архитектуре.

  • Стены. Обои в их оформлении используются редко. В основном стены частично или полностью обшивают деревом. Декоративными досками обрамляют окна и проемы дверей.
  • Полы. В фахверкхаусах они, как правило, имеют отделку из камня или дерева. Иногда используется плитка с эффектом потертости. Популярен черно-белый «шахматный» дизайн.
  • Цветовая гамма. Обычно она спокойная, преобладают бежевые, светло-голубые, песочные оттенки. Деревянный каркас обыгрывают на контрасте: если стены светлые — балки темные, и наоборот.
  • Камин или его имитация. Это классический элемент стиля. Очаг с живым огнем или электрокамин обычно располагают в гостиной на первом этаже.

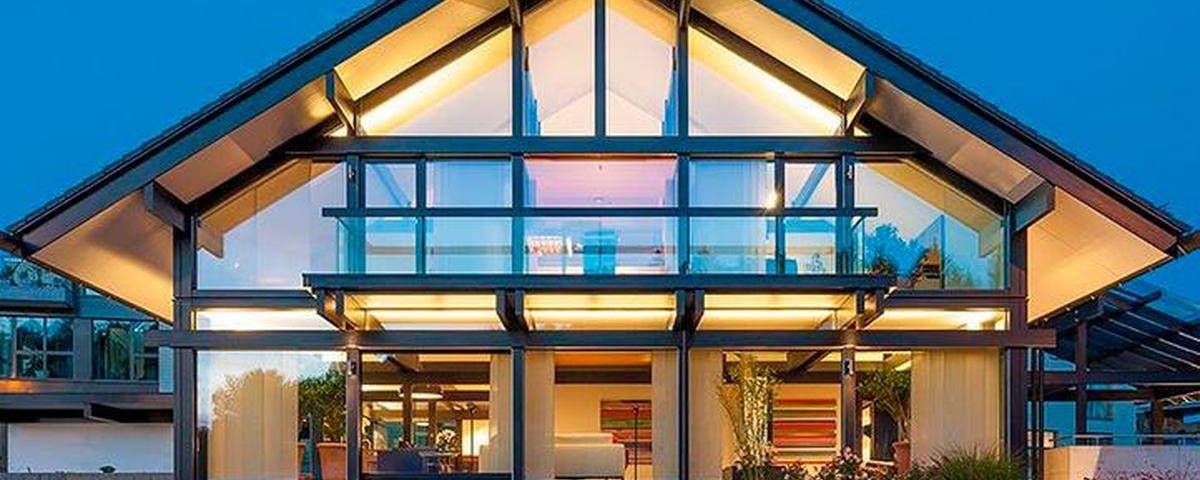

  • Окна. В современных каркасных домах они панорамные и расположены между несущими опорами.

Плюсы и минусы фахверковой архитектуры

Немецкий стиль — один из самых старых, сохранившихся до наших дней и остающихся актуальными. Он совершенствовался веками, но, как у любой другой технологии, у фахверка есть преимущества и недостатки.

Преимущества

  • Здания возводятся быстро. Полноценный дом от фундамента до крыши можно построить за полгода. При этом строительство может происходить в любой сезон.
  • Есть возможность комбинировать материалы. Это позволяет построить жилище в соответствии с бюджетом и потребностями.
  • Строительство не требует большого количества работников и использования тяжелой техники.
  • Прочность конструкции. Долговечность фахверкхаусов подтверждена несколькими веками истории.
  • Небольшой вес исключает будущую усадку.
  • Инженерные коммуникации легко спрятать в системе деревянных балок.
  • Классический, но всегда актуальный дизайн. Последние 500 лет показали: дома в стиле фахверк вряд ли когда-то выйдут из моды.
  • Большая площадь остекления. Обычно она занимает около 75% стен, пропуская максимальное количество солнечного света.
  • В стенах практически никогда не появляются трещины.
  • Неприхотливость отделки. Даже если вы просто ошкурите балки и покрасите стены, дом будет выглядеть стильно и свежо.
  • Экологичность. В конструкции используются чистые и безопасные материалы — дерево, камень, стекло.
  • Как правило, строительство фахверкхаусов осуществляются «пол ключ». Это значит, что компания полностью снимает нагрузку с владельца и гарантирует нужный результат.

Недостатки

  • Дополнительная теплоизоляция: пол с подогревом, стеклопакеты, изготовленные по энергосберегающей технологии. Некоторые виды утеплителей нужно периодически менять.
  • Деревянные перекрытия нуждаются в уходе. Их нужно обрабатывать антисептиками, антипиренами и другими защитными составами.
  • Показатели звукоизоляции невысоки. Чтобы внутри фахверкового дома было тихо, придется компенсировать шум с улицы уплотнителем.
  • В отличие от некоторых других конструкций, например, домов из СИП-панелей, возвести фахверкхаус самому почти нереально. Здесь нужно будет привлечь бригаду профессионалов.

Строительство фахверковых домов из клееного бруса в WoodLand

Компания WoodLand занимается строительством домов из клееного бруса более 5 лет. У нас вы можете выбрать готовый проект либо заказать индивидуальный. Мы работаем в Санкт-Петербурге и Ленинградской области.

Клееный брус — это современный стройматериал из натуральной древесины. Уникальные свойства сделали его самым распространенным материалом для строительства в стиле фахверк.

  • Отсутствует деформация при перепадах влажности.
  • Прочность превосходит исходную древесину.
  • При высыхании клееный брус практически не дает усадки.
  • Обладает низкой теплопроводностью.
  • Экологичен и долговечен.

Мы берем на себя строительство дома на всех этапах: от закладки фундамента до монтажа кровли и отделочных работ. На сайте можно посмотреть проекты, которые были выполнены нашими дизайнерами и строителями.

Оценив все плюсы и минусы фахверка, обращайтесь к специалистам WoodLand. Мы гарантируем адекватные цены, высокое качество материалов, четкое соблюдение сроков и предлагаем гибкую систему скидок для наших клиентов.

особенности конструкции, плюсы и минусы

Первые упоминания о фахверковых домах относятся ещё к XIII–XIV векам. Тогда по этой технологии возводились здания на территории Германии, Норвегии, Финляндии и других стран. На данный момент дома в таком стиле строят по всему миру, отмечая их внешнюю привлекательность, относительно небольшие затраты на строительные и отделочные материалы, невысокие требования к фундаменту.

Как выглядит фахверк сегодня?

Что такое фахверковый дом? По сути, это каркасное здание, несущие элементы конструкции которого не скрыты слоем отделки. Костяк дома, построенного по этой технологии, зачастую выполняется из клееного бруса, который отличается особой прочностью. Между собой части каркаса соединяются с помощью деревянных креплений – шкантов, нагелей и т. д.

В качестве основного материала для строительства фахверковых домов могут использоваться не только камень, кирпич или СИП-панели, но и прочное стекло. При правильно организованной теплоизоляции в фахверковых зданиях будет сохраняться комфортная температура даже в холодное время года.

Единственную сложность этой технологии представляет сборка каркаса. Однако, при наличии необходимых знаний строительства, пространственной геометрии и архитектуры вполне можно построить фахверковый дом своими руками.



Предупреждение! Стеклянные фахверковые дома, технология строительства которых ничем не отличается от классических решений, не подходят для регионов с суровым климатом, так как сильные теплопотери попросту неизбежны.



Преимущества и недостатки фахверковых домов

Фахверковые дома имеют ряд преимуществ и недостатков, которые следует учитывать на этапе проектирования здания. К плюсам технологии необходимо отнести следующие аспекты:

  • внешняя привлекательность;
  • отсутствие необходимости заливки мощного фундамента;
  • минимальная усадка;
  • высокие темпы возведения;
  • возможность маскировки всех коммуникационных систем.

Однако, дома в стиле фахверк имеют и слабые стороны. К примеру, все деревянные элементы должны периодически обрабатываться антипиренами, антисептиками и другими защитными составами. В условиях сурового климата здания в фахверковой технологии потребуют более надёжную теплоизоляцию.



Предупреждение! В большинстве случаев владельцы фахверковых домов сталкиваются с большими финансовыми затратами, чем люди, отдавшие предпочтение каркасному строительству.



Процесс возведения фахверка: особенности и требования к материалам

Современный фахверковый дом должен проектироваться и строиться профессионалами, имеющими опыт и обширные знания именно этой технологии. После составления и утверждения эскиза здания переходят к заливке фундамента, подготовке строительных материалов для каркаса. Для такого типа домов вполне сгодится мелкозаглубленное ленточное или монолитное основание.



В регионах с холодными зимами следует позаботиться об эффективной теплоизоляции пола, стен и крыши. Снизить теплопотери можно с помощью слоя минеральной ваты или пенополистирола. Основным строительным материалом, который будет заполнять промежутки между элементами каркаса, может быть камень, кирпич, пено-  или газобетон.

В фахверковом строительстве большое внимание уделяется финишной наружной отделке. Можно встретить здания, облицованные плиткой, материалами, которые внешне напоминают кирпичную кладку. Однако, наибольшей популярностью пользуется штукатурка контрастного в сравнении с каркасом цвета.

Важная мысль! В целях уменьшения массы всей конструкции стоит отдать предпочтение сэндвич-панелям или вагонке.

Технология ФАХВЕРК в современных загородных домах и не только

Смарт – ты чей? Или великое примирение…

Как-то, посещая поселок Мирный на берегу озера Лебяжье в Елизарово, у нас,  в процессе осмотра местных достопримечательностей, повисли без ответа несколько вопросов. Недавно мне опять задали этот же вопрос, в связи с чем напрашивается вывод, что народ желает знать, а что же все-таки там было. Поэтому я решил, что кто-то же должен это сделать и хочу освежить всем нам  в памяти то, что мы и так давно знали, только немного  подзабыли. К тому же, принимая во внимание, с какими кренделями нам приходится  общаться, этот багаж будет нелишним.  После того как мы закончим наше повествование, вы сами точно дадите себе ответ на все вопросы, которые там были заданы, но к великому сожалению многих – на тот момент остались без ответа. Казалось бы с одной стороны: Дорога ложка к обеду! Ну а с другой: Лучше поздно, чем никогда!

И так поехали! Это страшное слово ФАХВЕРК  немного режет наш слух –  и тут вы правы, слово немецкого происхождения (нем. Fachwerk, от Fach панель, секция и Werk сооружение – панельное или секционное сооружение). Собственно мы не будем глубоко погружаться во всю тему фахверка, а пройдемся точечно, расставив акценты в нужных местах.

Начнем с определения ФАХВЕРКА – и  тут нам могла бы помочь википедия, но с ней нужно быть осторожней. Там кратко изложены основные моменты по фахверку, можно и нужно прочитать ее, потратив максимум 5 минут, тогда и мы не будем повторяться. Но определение из википедии требует редакции, так как дьявол кроется в деталях.

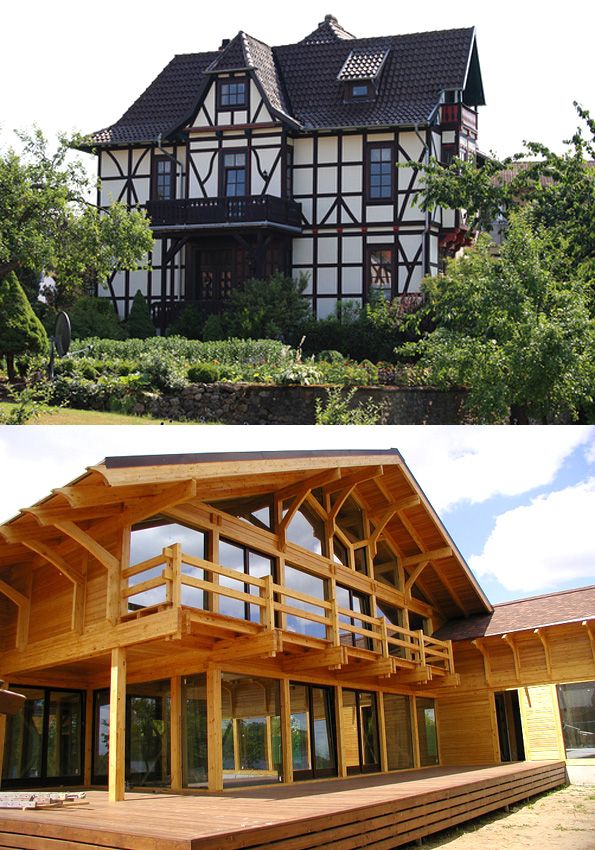

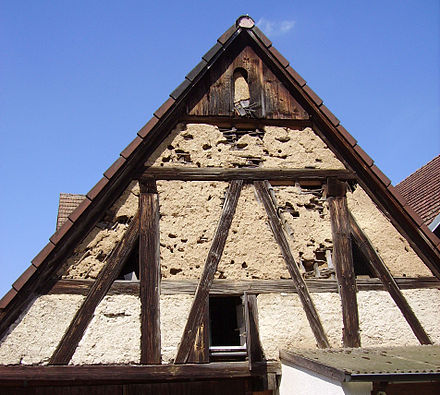

Так выглядит дом классического фахверка, который мы видим на фото и помним по старушке Европе.

А это определение: ФАХВЕРК – это тип ограждающей конструкции преимущественно малоэтажных зданий, который  представляет собой каркас из пространственных секций, образованных системой горизонтальных  балок и  вертикальных стоек, а так же расположенных под разными углами наклона раскосов. Этот каркас обязательно (частично или полностью) должен быть виден с наружной (и возможно с внутренней) стороны дома. Пространство между балками заполняется различным наполнителем, в частности: глинобитным материалом (возможно саманом), кирпичом, камнем или же деревом.

Стойки и балки у всех были деревянные – бревна, лафеты, брусья, доски.  А  вот наполнитель мог быть разный, в зависимости от мест обитания. Использовали то, что у народа было под  рукой. Глинобитный наполнитель – это глина, перемешенная с тростником, камышом, соломой. Их добавляли в глину как утеплитель, для уменьшения теплопроводности, и как каркасную решетку, что бы при высыхании она меньше трескалась. Со временем деревянный каркас снаружи стали покрывать защитными темными красками, например морилками, а стены штукатурили и красили в белый цвет известью или мелом. Что и придавало этим домам свой неповторимый колоритный вид.

Давайте  подытожим наше базовое знание, от которого мы будем отталкиваться в дальнейшем и посмотрим, какие скользкие моменты нас могут подстерегать здесь. Как мы видим из определения фахверк представляет собой каркасную технологию строительства – это каркасник: стойки, балки, раскосины и наполнитель. Но каркасник не обычный,  а так сказать обнаженный, когда решетка каркаса выступает из стены и видна снаружи. Эти два условия необходимы, что бы каркасник превратится в фахверк.

И так что такое настоящий фахверк мы знаем. Теперь рассмотрим несколько задач, решив которые, мы становимся профессионалами в данной области. Предлагаю рассмотреть несколько фото домов и определить, что за зверь перед нами.

Этот дом, издалека да после 3-го стакана, очень  похож на фахверк. Посмотрим, что выйдет на поверку, когда у нас по нему появится больше информации. Оказывается это всем нам известный дом у дороги Троицк мкр. К. А как мы помним, или посмотрим в описании строку:  материал стен — щелевой кирпич. И соответственно без применения каких-либо каркасных технологий, один сплошной кирпич .



Вывод напрашивается сам собой – это не фахверк. Хотя сам по себе кирпич вычеркивать из конструкции фахверка совсем не правильно. Ведь строили же фахверковые дома, каркас которых был заполнен и бутовым камнем и кирпичом.

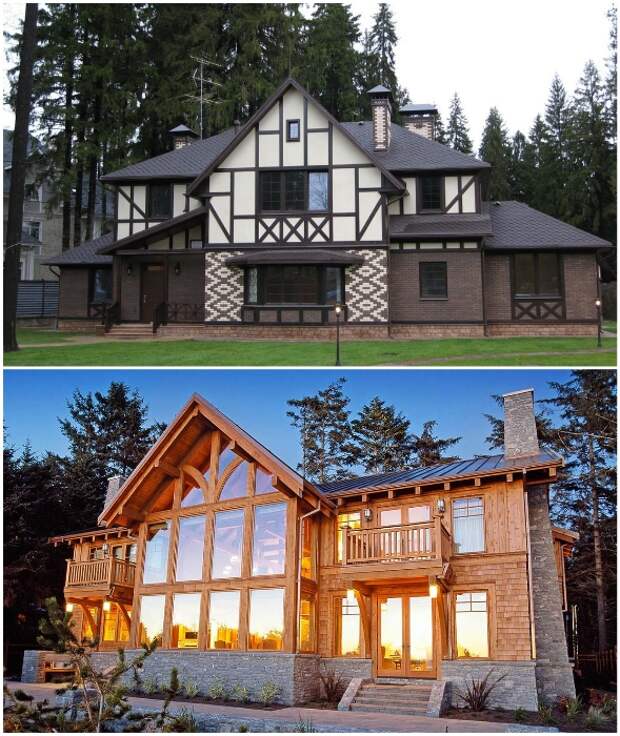

Посмотрим еще 2 дома, конструктив которых схож.

Опять мы видим дома очень похожие на фахверк, и конструкция их как раз то, что нам нужно. А именно — каркасники. В подтверждение тому видим в нашем каталоге коттеджей верхний дом в Антоновке, нижний в Полянах и находим в строке материал стен – ключевое слово «каркас». Получается первое условие выполнено. Да и второе на лицо – стойки и балки четко видны на фоне стены. Все срослось и близок локоть! Но при ближайшем рассмотрении оказывается, что все эти стойки, балки и раскосины превратились в пшик – в реальности это не оголенный каркас, а всего лишь его имитация, рейки, нашитые на стену. Еще эти балки можно назвать псевдо, а-ля, и прочее, но от этого суть дела не меняется. Так что свой локоть мы не укусим, но его легко может укусить сосед. Будьте бдительны:)))

В принципе двух этих хрестоматийных примеров вполне достаточно, все различные вариации будут крутиться вокруг них. С классическим фахверком мы разобрались. Если честно, то настоящего дома по обсуждаемой технологии из нашей базы да и вообще из моей практики предложить вам на обсуждение не могу. Может кто-то из вас вспомнит — предлагайте. Хотя забегая вперед, как говорит один радиоведущий, сегодня нас ожидает пару сенсаций – и это сущая правда. Я знаю, где есть фахверковые дома, но об этом чуть позже.





Теперь нам понятно, что фахверк это конструктив, технология – так сказать одно целое, неразрывное и снаружи и внутри, вследствие чего только видимой внешней оболочки не достаточно для оценки и принятия решения: что же это такое?  И тут напрашивается вопрос (он кстати там тоже прозвучал) можно ли все эти псевдо-фахверки называть «в стиле фахверк» или «стиль фахверк»? Ведь они все так похожи и узнаваемы. Вопрос конечно интересный, и когда я начинал писать эту бузу, я точно знал на него ответ, вроде и сейчас знаю, но легкие колебания, сродни камертоновым,  появились. Постараюсь кратко высказать свою точку зрения. И с удовольствием послушаю другие, ведь у каждой точки зрения есть своя замочная скважина. Да конечно можно, а кто нам мешает или запрещает так называть. Что бы защитить свою — приведу 2 примера отдельно для девчонок и для ребят.

Начнем с девочек: вы прекрасно разбираетесь в шмотках и косметике с парфюмом. Подделка шмоток в стиле любого известного бренда проходит менее болезненно в прямом смысле этого слова, нежели подделка косметики и парфюма. Обзовем подделку имитацией в стиле шанель, гуччи, кензо и пр и посмотрим на результаты применения. Хорошо еще если они вместо благоухания будут просто во… или неприятно пахнуть, а если высыпит  аллергия, начнут выпадать волосы, пухнуть губы и краснеть глаза, как тогда мы будем смотреть на эти флаконы в стиле ….. о-ля-ля. Ведь мы помним, важна не только обертка снаружи, но и внутренняя составляющая.

Теперь для мальчиков: все мальчики хорошо разбираются в автомобилях (да и наши девочки здесь в теме, они еще те наездницы)))) Так вот если взять рынок китайского автопрома лет 15-20 назад, то там были подделки практически на все известные мировые бренды. Некоторые производители пытались подавать на китайцев в суды, но им было все нипочем. И когда председатель компартии  Китая ответил буржуинам, а что вам жалко что ли, если народу нравится — пусть ездят, бренды стали потихоньку сдавать назад. А что по сути присудишь китайцам? Ведь они делали на коленке внешнюю копию машины. На мировых автосалонах их лазутчики с линейками набрасывались на выставочные образцы и хладнокровно копировали, замеряли и зарисовывали изгибы, линии, размеры кузова. И после пытались воссоздать внешний облик. А вся начинка шасси, мотор, салон оставались старыми и никчемными.  И спрашивается, может ли такой клон  иметь хоть что-то общее с прародителем? Ведь как мы помним важны конструктив и технологии как снаружи, так и внутри. Разве кого-то прельстит такая а-ля ауди или тойота в стиле ауди или тойоты? Ведь мы прекрасно понимаем, что китайским ауди или тойота могут быть только в одном случае, если к ним  придет сам бренд-производитель, принесет с собой технологии и будет контролировать процесс производства и сборки.

Вот теперь каждый может побыть в шкуре Гамлета и начать ломать голову по поводу «стиля фахверк»: Быть или не быть, вот в чем вопрос?  Из определения и на примерах мы увидели, что по сути Фахверк – это технология, конструктив  – а не стиль. А то, что мы видели в «стиле фахверк» – они к самому фахверку не имеют никакого отношения. Вот ведь вопрос! А должен же быть ответ. Присоединяйтесь с вашими мыслями.

Справедливости ради, касательно китайского автопрома, я должен внести ясность. На вопрос кому нужны такие тачки, попрошу сильно нос не задирать, нужны. С нами то понятно – они даже у нас тогда плохо приживались. А вот с китайцами дело обстояло совсем по другому – они мели свои тазы напомах миллионами. И уже к 2009 году обогнали все страны и вышли на первое место по производству автомобилей. Сейчас производят около 25 млн. штук в год. Львиную долю продукции потребляют сами. А вот еще одна цифра – попробуйте переварить, мне тяжело) Сколько вы знаете у нас автопроизводителей работающих,  да и которые загнулись? Ну скажем 10 – 20, ну пусть 30 шт. Примерно такие же цифры и в передовых развитых странах. А теперь ВНИМАНИЕ!!! В Китае их в 2006 году было примерно 6 300 предприятий. Чувствуете масштаб!!! А мы с вами про фахверк, я пока ни одного правильного классического дома не вспомнил.

Ну да ладно я немного отвлекся, давайте ближе к телу! Остался последний момент – и тоже важный. Достаточно преданий старины и запаха нафталина, теперь давайте обратим наши взоры в день сегодняшний. Посмотрим, как поживает фахверк в современных условиях. Одно мы выяснили – классического у нас нет, вероятно, все же это не наша технология – не приживается, но может кто-то что-то где-то вспомнит. Теперь совсем не обязательно при строительстве фахверка месить глину с камышом и соединять брус, строганный топором, в ласточкин хвост или посредством нагелей, и в том числе диагональных раскосин. Современные технологии шагнули далеко вперед, что позволило делать каркас фахверка очень прочным из клееного и обычного бруса и крепить его как нагелями, так и металлическими шпильками, выставляя это на показ, тем самым подчеркивая его мощь и брутальность. Соответственно и наполнитель поменялся, теперь это не только и не столько глинобитка, а базальтовая и прочая минеральная вата, которая находится между фанерой, ДСП или ОСБи.   Но и конечно стекло, и даже, как бы это не было очень странным, много стекла. Ведь конструктив, согласно определения фахверка, остался прежним — это обнаженный каркасник с наполнителем. А чем его набили – строгих рекомендаций нет. Так же нет рекомендаций, какого цвета краской его красить – просто полет фантазии.

И вот мы подошли к еще одному вопросу, помните тот дом у которого мы стояли, где произошел спор: ЧТО ЭТО?  Как примерно выглядел тот дом я покажу чуть ниже. А сейчас еще немного лирики и закругляемся.

Как мы знаем стереотипы ломаются с трудом или не ломаются вообще. И мы не будем здесь дискутировать на тему плохо это или хорошо. У нас другой вопрос. Но то, что они иногда мешают нам обрести истину, это факт. Иногда их  ломают, а иногда даже не пытаются. Вот несколько примеров, которые уже минули, и вам будет легко по ним понять, стоит ли это делать иногда или нет. Давайте опять обратимся к теме, где мы все специалисты – это конечно автопром. Первые два примера, когда производители попытались это сделать, они выпустили на рынок модели, которые не укладывались в традиционный модельный ряд в данный момент времени. За что, на первом этапе,  выдержали очень сильный прессинг и массу упреков со стороны особо оголтелых любителей марки.  Шумиха была большая, производители тряслись за свои имидж и репутацию. А эти защитники своих брендов изголялись и костерили их по чем зря. Пресса пестрела подобными заголовками и только ленивый не пинал автозаводы в зад. В 1997 году показали мерседес А-класса – это был революционный автомобиль с прорывными технологиями, который опередил свое время. На разработку модели и ее запуск на конвейер понадобилось 10 лет и 2,5 миллиарда еще тех рейхсмарок. Но статусники — мереноводы голосили, что он очень маленький и это просто унижает и позорит марку, и что если это не пинок, то точно пощечина. А лет 10 назад уже завопили бумероводы, когда вышел теперь уже ставший культовым, БМВ Х6. Этим не понравился тип кузова купе+внедорожник, но они правда успокоились гораздо быстрее. Кто теперь вспоминает об этом, но тем не менее производителям тогда досталось и поэтому им постоянно приходится держать нос по ветру. Ведь им нужны продажи. И что-то мне подсказывает, что те горлопаны, которые голосили больше всех, после купили эти тачки себе и женам и нахваливали их с таким же остервенением. Такова жизнь!


Ну и последний пример, как производитель, оберегая свою репутацию, все-таки не рискнул ломать стереотипы. Наверно многие из нас видели такую машинку как СМАРТ. Но смею предположить, что далеко не все знают, какому из очень известных брендов, она принадлежит.  А ведь мотивы те же самые, они просто не решились повесить свой шильдик на нее, боясь гнева шизанутых ревнителей марки.  Хотя теперь СМАРТ прекрасно поживает и отлично себя чувствует. И что-то мне подсказывает, что с шильдиком папаши он жил бы еще краше. Именно здесь некоторых может ожидать одна из сенсаций, когда они узнают, кому он принадлежит.

Вы спросите к чему это он загнул про стереотипы, может дунул из Женькиной трубки мира и Остапа понесло? Пожалуйста отвечу, может и да! А может и нет – сам забыл к чему!

Давайте лучше вернемся к нашему дому. Для того что бы получить правильный ответ на поставленный вопрос: ЧТО ЭТО? нужно попытаться отложить в сторону наши стереотипы по поводу классического фахверка и сосредоточиться на его определении. Смотрим на дом (он ниже) и разбираемся. К примеру, он был какой-то такой: много стекла и покрашен не в белый цвет. И стойки каркаса у него были видны. Кстати ответ Александра Борисовича прозвучал именно так – это каркасник.  Но Женя пошел еще дальше – он оппонировал всем, и сказал что это фахверк. Теперь нам легко понять, кто же все-таки оказался прав, применив наше базовое знание. То, что он каркасник, это было всем понятно и все с этим согласились. То, что на нем были видны стойки каркаса – многие не обратили внимания. Их, обнаженных, было не так много, но они были.  А чем заполнены каркасные секции утеплителем с фанерой и доской или стеклом – ровным счетом  не имеет никакого значения. Именно здесь нас ожидает очередная сенсация!!! Стереотипы мешают нам предположить, что такая конструкция может называться фахверком, но это голая правда – каркасник с обнаженными стойками. Поэтому, либо вы задвигаете стереотипы в дальний угол, и основываясь на определении, переходите в стан Жени (он вас сладко там окурит). Либо остаетесь при своем мнении — выбор за вами. Получается, что правы оказались оба, только ответ Александра Борисовича был не полным или так сказать промежуточным.

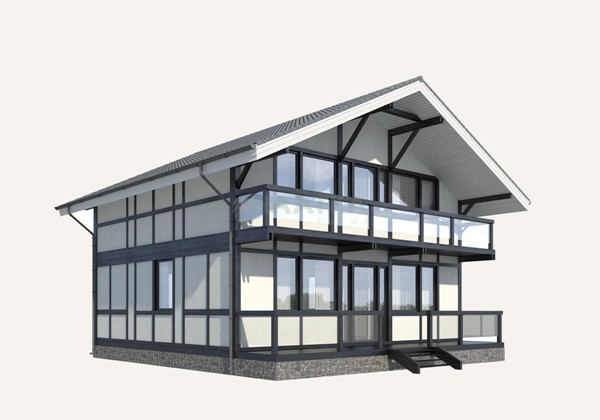

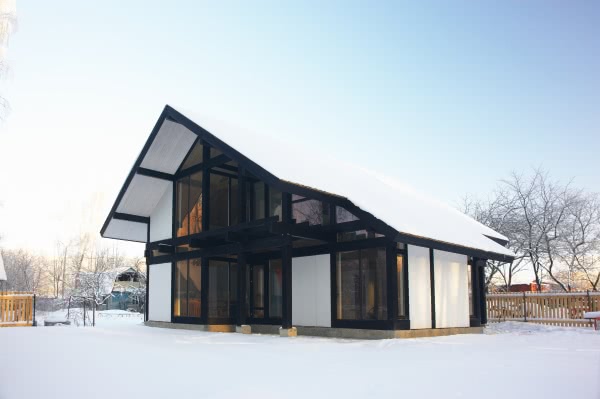

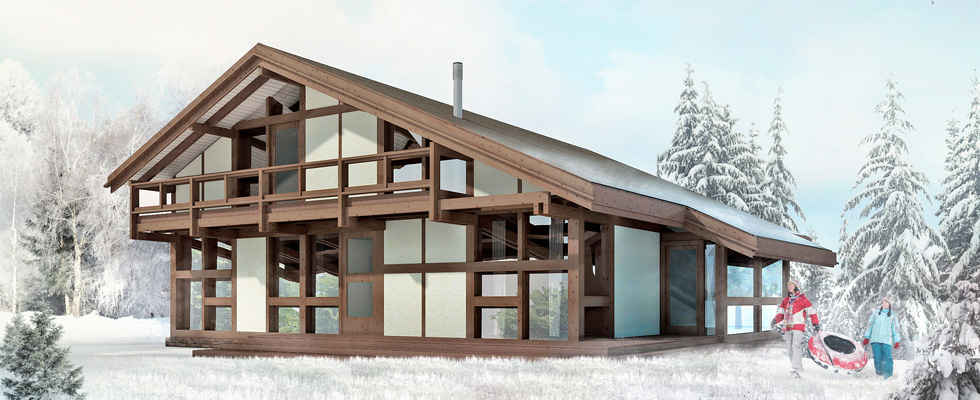

 Вот он красавчик современный фахверк – любуйтесь!!!

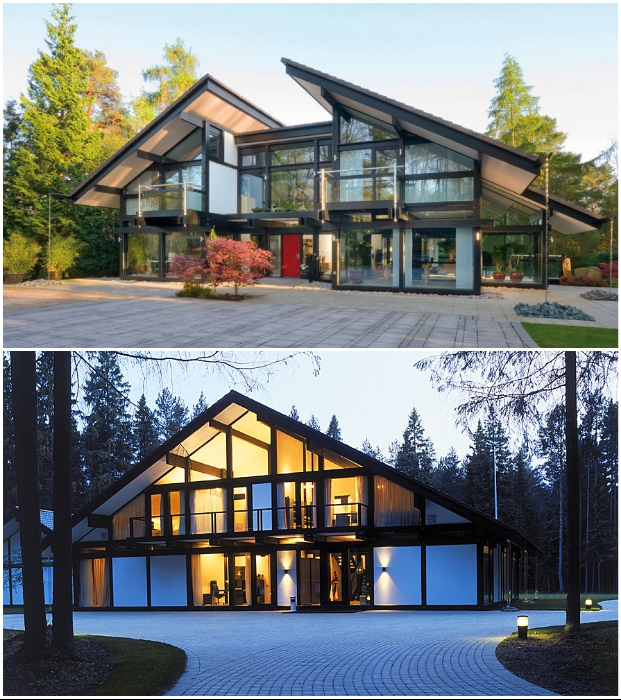

А вот что нам покажет яндекс, если мы погуглим  в строке поиска: СОВРЕМЕННЫЕ ФАХВЕРКОВЫЕ ДОМА ФОТО. Посмотрите и вы удивитесь!!!  И я думаю, насладитесь увиденным)

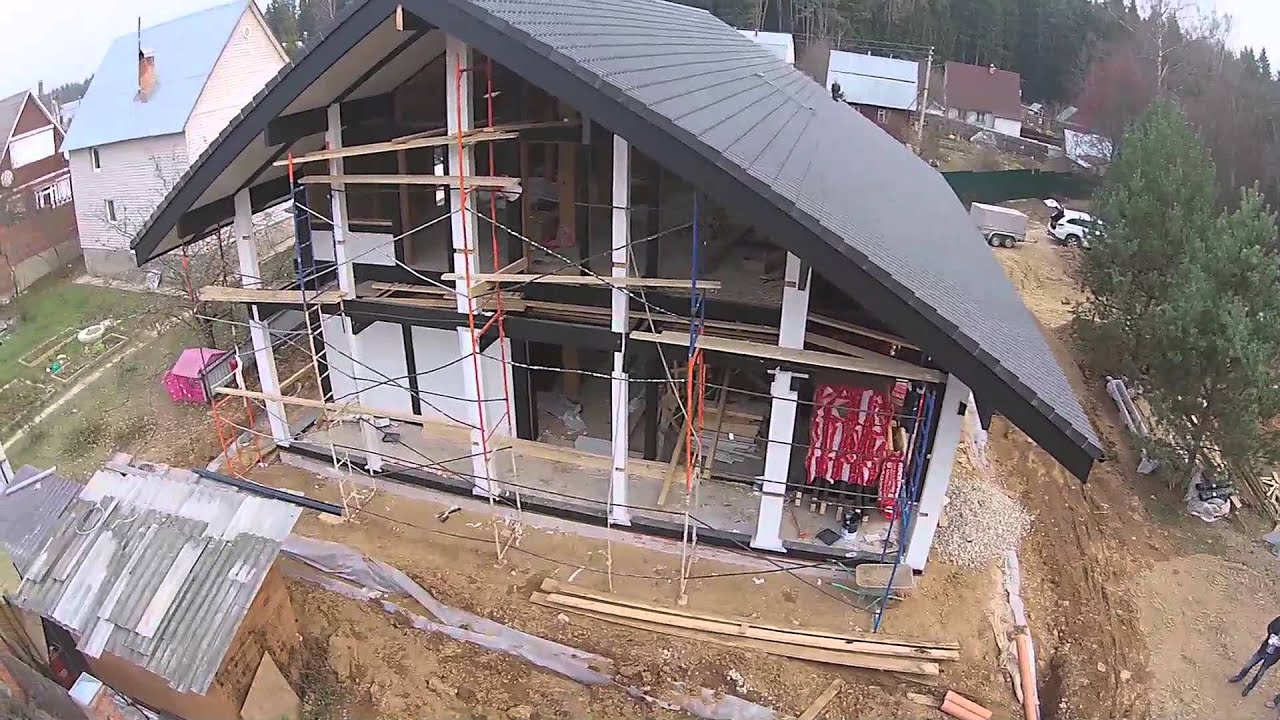

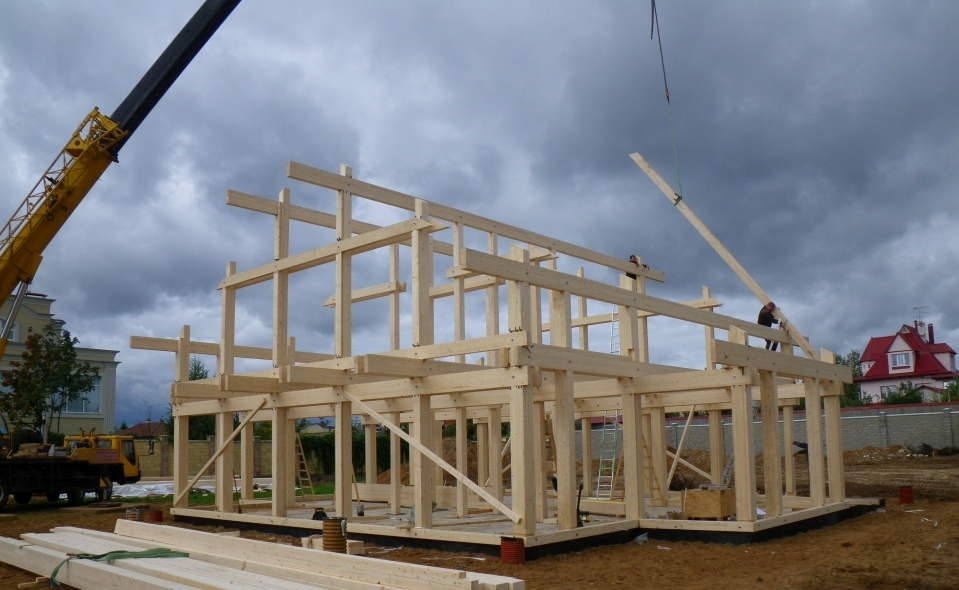

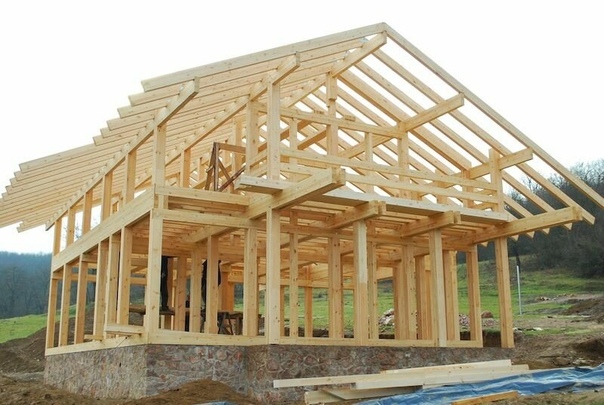

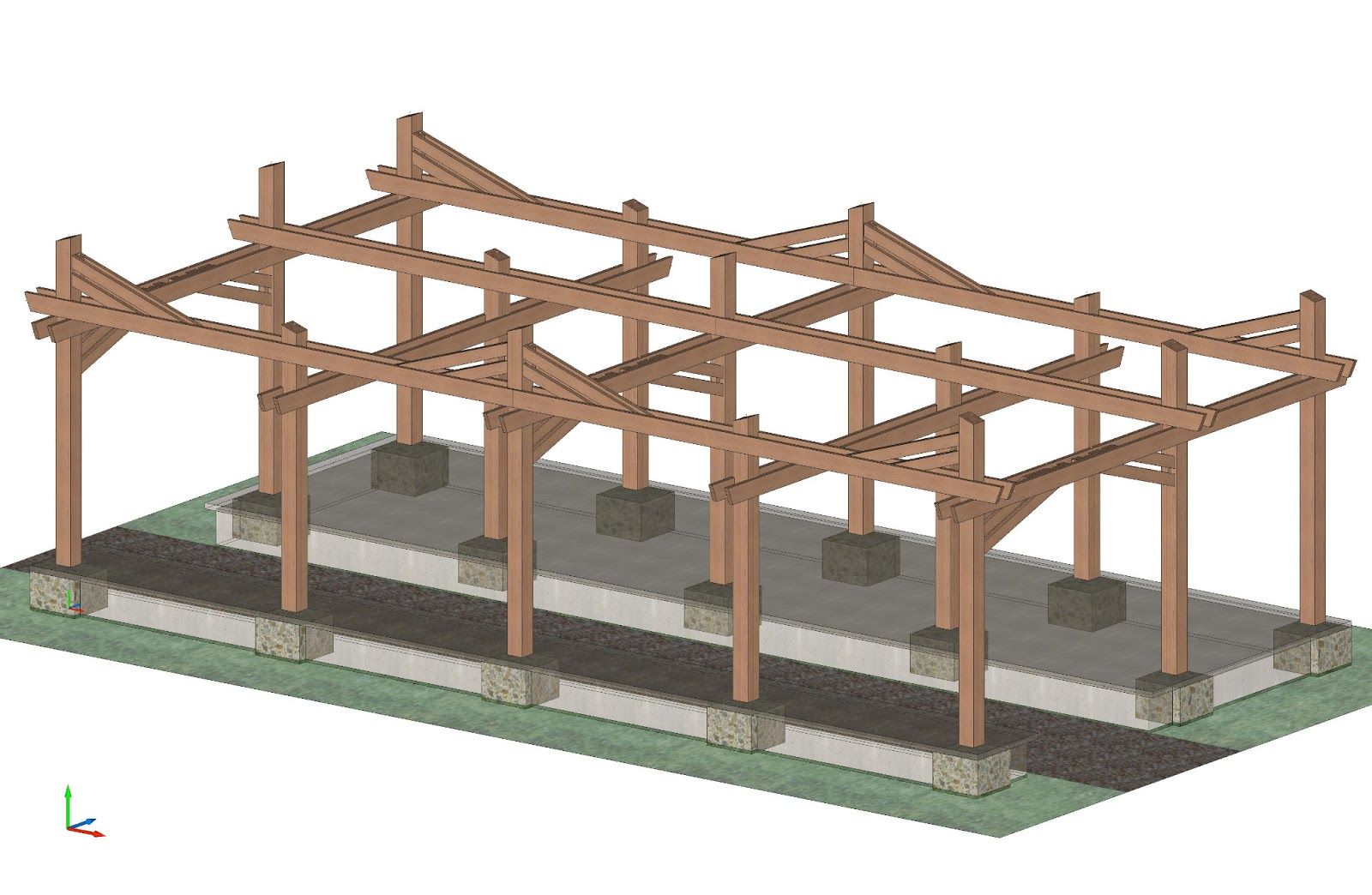

А это каркас фахверка (смотрите ниже). Если вы присмотритесь, то увидите, что стойки разной толщины. Так вот тонкие зашьются, и мы их видеть не будем, а толстые, полностью или частично, останутся снаружи и будут радовать наш глаз.

Кстати, такие дома современного фахверка я видел в КП «Новорижские холмы». Часть домов там были именно такие — в стекле. И один в Зосимово.



Ну вот пожалуй и все! Видите как все просто, когда знаешь! Спасибо за внимание!



Владимир Разломалин, эксперт по загородной недвижимости.



ТЕХНОЛОГИЯ ФАХВЕРКОВЫХ ДОМОВ | Строительство домов во Владимире и Владимирской области под ключ

Среди большого многообразия каркасных построек особой популярностью пользуются фахверковые дома. Это объясняется их шикарным обликом, а так же совершенно новыми методами постройки.

Среди большого многообразия каркасных построек особой популярностью пользуются фахверковые дома. Это объясняется их шикарным обликом, а так же совершенно новыми методами постройки.

«Эколайф» предлагает уникальную возможность приобрести комфортное и уютное жилье, в основе которого лежит технология каркасного строительства.

ОСОБЕННОСТИ ФАХВЕРКОВОЙ ТЕХНОЛОГИИ

Строительство по технологии фахверк пользуется популярностью в основном у любителей загородной жизни.

Для строительства конструкции дома используется брус, из которого подготавливают несущие элементы стен и формируют каркас. Пустота между каркасными балками, перекладинами, подлежит утеплению и заполнению. Данная технология позволяет использовать любой строительный материал для внутренних стен. Несущая конструкция состоит из жесткого каркаса, основные нагрузки будущего дома передаются на фундамент. Технология позволяет изменить не только конструктивные, но и декоративные элементы. В фахверковой постройке нет несущих стен, что не оставляет никаких границ для изменения внутренней планировки под ваши вкусы.

Плюсы ФАХВЕРКА

1.Гибкость в выборе и сочетании строительных материалов в процессе возведения;
2.Энергосберегающие технологии и экономия;
3.Комфорт и неповторимый стиль;
4.Независимость от времени года;
5.Надежность и прочность;
6.Высокая скорость строительства;



Преимущества возведения от компании «Эколайф».

Компания «Эколайф» обладает большим опытом в постройке домов в стиле фахверк. И готова предложить:
1. Возведение в срок
2. Бесплатный проект
3. Заключение договора
4. Фиксированную цену
5. Индивидуальность строительства
6. Надежность и доступность

Поделиться в соцсетях:

противовес строительному «фастфуду» » Вcероссийский отраслевой интернет-журнал «Строительство.RU»

Островерхая крыша, белоснежная штукатурка, деревянный каркас, состоящий из раскосов и балок, будто опутывающих дом. Фахверк — архитектурный стиль, придуманный в Западной Европе. Но в России этот «уютный» стиль почти не использовался. Возрождение интереса к фахверку наступило гораздо позже, вместе с появлением новых строительных материалов и технологий. О проблемах фахверкового строительства и о том, почему мода на фахверк вернулась в начале XXI века, мы попытались поразмышлять вместе с нашим экспертом — архитектором, руководителем Национального объединения исследователей фахверковой архитектуры Денисом ГАВРИКОВЫМ.




Что немцу хорошо

История стиля фахверк (fachwerk в переводе с немецкого — ферма, строительная конструкция) в России таинственна и запутанна. Петр I, проехавшись по голландиям и германиям, вывез оттуда впечатления от европейской архитектуры, которая в то время была почти сплошь фахверковой.

Прибыв домой, император повелел выстроить по новой технологии здание Адмиралтейства (да-да, первая версия этого здания была фахверковой), здание 12-ти коллегий, аптеку. Появилась в северной столице и новая Иноземная слобода с аккуратными фахверковыми домиками, почти не отличимая от европейской городской застройки.

А дальше начинается тайна. Фахверк, несмотря на свою дешевизну (стоило такое строительство недорого) в России не прижился. Одной из последних фахверковых построек был дом коменданта в крепости Петерштадт. А дальше — затишье.

Историки архитектуры объясняют подобный «поворот» тем, что, якобы фахверк не подошел нашим суровым климатическим условиям. Дома промерзали. Но это слабое оправдание упорному нежеланию «воспринять» европейскую строительную моду. Ведь в Швеции, например, или Финляндии, странах с похожим климатом, такие дома с успехом возводились.

— Скорее всего, — считает наш собеседник Денис Гавриков, — причина в том, что фахверковая технология строительства достаточно сложна, а в России не было специалистов соответствующего уровня. И деревянные срубы для русского человека были куда сподручнее.



«Веточки» очень понравились модерну

Возрождение петровских традиций фахверка, после долгого затишья, началось уже в XIX веке. Русские помещики кинулись строить в этом стиле хозяйственные постройки: амбары, конюшни, хозяйственные дворы. До наших дней дожил фахверковый амбар в усадьбе Гораи Лореров-Розенов в Псковской области. Выстояли фахверк-дача и фахверк-вилла на Каменном острове в Санкт-Петербурге, сохранилась фахверковая усадьба художника Василия Поленова в Тульской области. Оказались неподвластными времени дом Гиршфельда в Самаре и замок принца Ольденбургского в Гагре (Абхазия).

И, наконец, взрыв популярности фахверка совпал с появлением нового «большого стиля» — модерн, который отчасти и является стилистикой фахверка. В разных частях света стали появляться дома в стилях югендстиль (Германия), сецессион (Чехия), русский модерн (Россия), использующие конструктивные «веточки», так характерные для стиля-родоначальника — фахверка.



Триумфальное возвращение

В 2000-х мода на фахверк неожиданно вновь вернулась. Причем она оказалась как нельзя кстати при строительстве домов с большими панорамными окнами. За основу современного загородного дома берется деревянный каркас. Проемы заполняются стеклянными панелями. Вуаля — и мы получаем строение с абсолютно современным дизайном. В Подмосковье в последние годы появились целые поселения в фахверковой стилистике: элитные поселки Довиль, Трувиль, Аусбург сплошь застроены такой архитектурой.

В декабре 2012 года в Москве было создано партнерство по изучению фахверка. Оно дважды проводило Российские дни фахверка, на которых обсуждались актуальные вопросы фахверковой архитектуры.

— Многие из сохранившихся построек в этом стиле требуют тщательной реставрации, — объясняет Денис Гавриков (фото слева). — А у нас, между прочим, есть Калининград (бывший Кенигсберг), где фахверковая застройка занимает значительные площади. Так что, работы здесь много.

Кроме того, по словам нашего собеседника, актуальна проблема адаптации фахверка к условиям России. Ведь климат у нас, действительно, суровый, и для подобных построек требуются специальные утеплители, стеклопакеты, конструктивные элементы.

— К сожалению, у нас нет каких-либо нормативов по фахверковому строительству, — сетует эксперт. — Когда кто-либо берется за непривычное для нашей полосы фахверковое строительство, то, как правило, он имеет слабое представление об аутентичных технологиях. А там, между прочим, есть чему поучиться. Скажем, для заполнения каркаса в аутентичном фахверковом доме использовались природный камень, войлок, солома, фашина, сплетенная из ивовых прутьев. Как вы понимаете, дом получался суперэкологичным.

Обратите внимание: если воспроизвести все раскосы каркасной конструкции фахверка, получится конструкция, очень похожая на дерево. Говорят, именно поэтому фахверк создает ощущение тепла и уюта.



Реконструируем в стиле фахверк

В наше время появилась серьезная проблема, связанная с реконструкцией фахверковых домов. Конечно, большая часть такой восстановительной работы пришлась на Германию, где сохранились целые районы с аутентичным фахверком. Надо сказать, в своих технологиях немецкие реставраторы значительно преуспели. Каркас реставрируемого дома делается из прочного молодого дерева, а сверху покрывается состаренным шпоном, точно так же оформляются внутренние балки, раскосы.

Своим восстановлением уникальная технология обязана энтузиасту-подвижнику Манфреду Гернеру, который создал в Германии Ассоциацию фахверка.

Кроме того, немцы с удовольствием строят и новые дома с элементами такой архитектуры. Для них фахверк — часть их идентичности. Это тот историко-культурный ландшафт, который окружает их с детства и который они впитывают с молоком матери. Современные здания в стилистике фахверка часто возводятся путем наложения особой конфигурации балок на уже готовый и оштукатуренный дом.



Модная студия в старинном доме

Любопытно, что фахверковые дома легко «подстроить» под требования современного комфорта. Внутри таких домов нет капитальных перегородок, они легко поддаются перепланировке. Поэтому в доме, насчитывающем пять столетий, можно без особых проблем сделать авангардную квартиру-студию.

Сегодня в Западной Европе очень распространена практика приспосабливания старинных домов под общественные здания и торговые точки.

— Я, например, в нескольких западноевропейских городках заметил такую закономерность, — рассказывает архитектор Денис Гавриков. — В городке Кведлинбург, который называют фахверковой столицей Германии, в старинных фахверковых домах открыты бутики модной одежды. И, как уверяют их хозяева, возраст и оригинальный облик такого дома благотворно влияет на количество продаж.

В Европе фахверк как постоянное жилье часто используют архитекторы, художники, дизайнеры. Приобретают такие дома и люди зажиточные. Причем такая недвижимость является признаком респектабельности, успешности.



Русская изба на немецкий лад

 В классическом фахверке используется деревянный каркас, проемы которого заполняются кирпичом и обмазываются штукатуркой. В современных имитациях фахверка вместо дерева в каркасной конструкции используется сталь, алюминиевые сплавы и даже железобетон.

Фахверк сейчас на пике моды в загородном и дачном строительстве. На рынке работает немало фирм, специализирующихся на этой старой-новой технологии: компании «Русский фахверк» (Москва), «Фахверк» (Санкт-Петербург), Luxarthaus и т.д.

Российские застройщики внесли в технологию фахверка пикантную особенность. В некоторых проектах можно встретить интересную комбинацию каркаса из клееного бруса и оцилиндрованных (или цельных) бревен, отсылающих к образу традиционной русской избы. Получается очень необычно, а, главное, вполне органично для русского глаза.

Елена МАЦЕЙКО

Фотографии предоставлены Национальным объединением исследователей фахверковой архитектуры

Технология строительства дома в стиле Фахверк

Технология строительства Фахверковых домов

Фундамент

Самый подходящий фундамент для строительства Фахверковых домов — УШП (Утепленная шведская плита)
Важно отметить, что самая подходящая площадка для строительства Фахверкого дома — ровная.

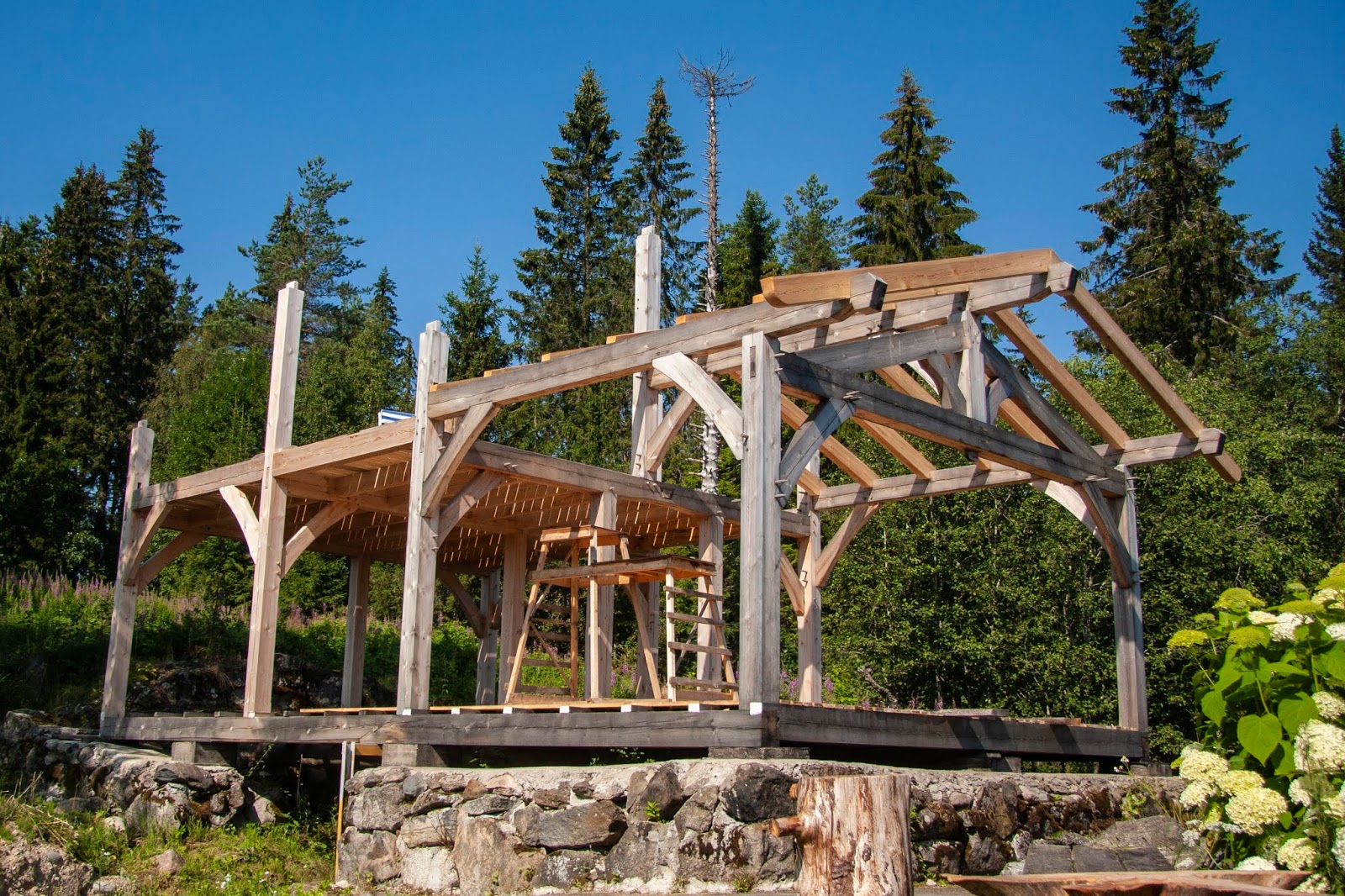

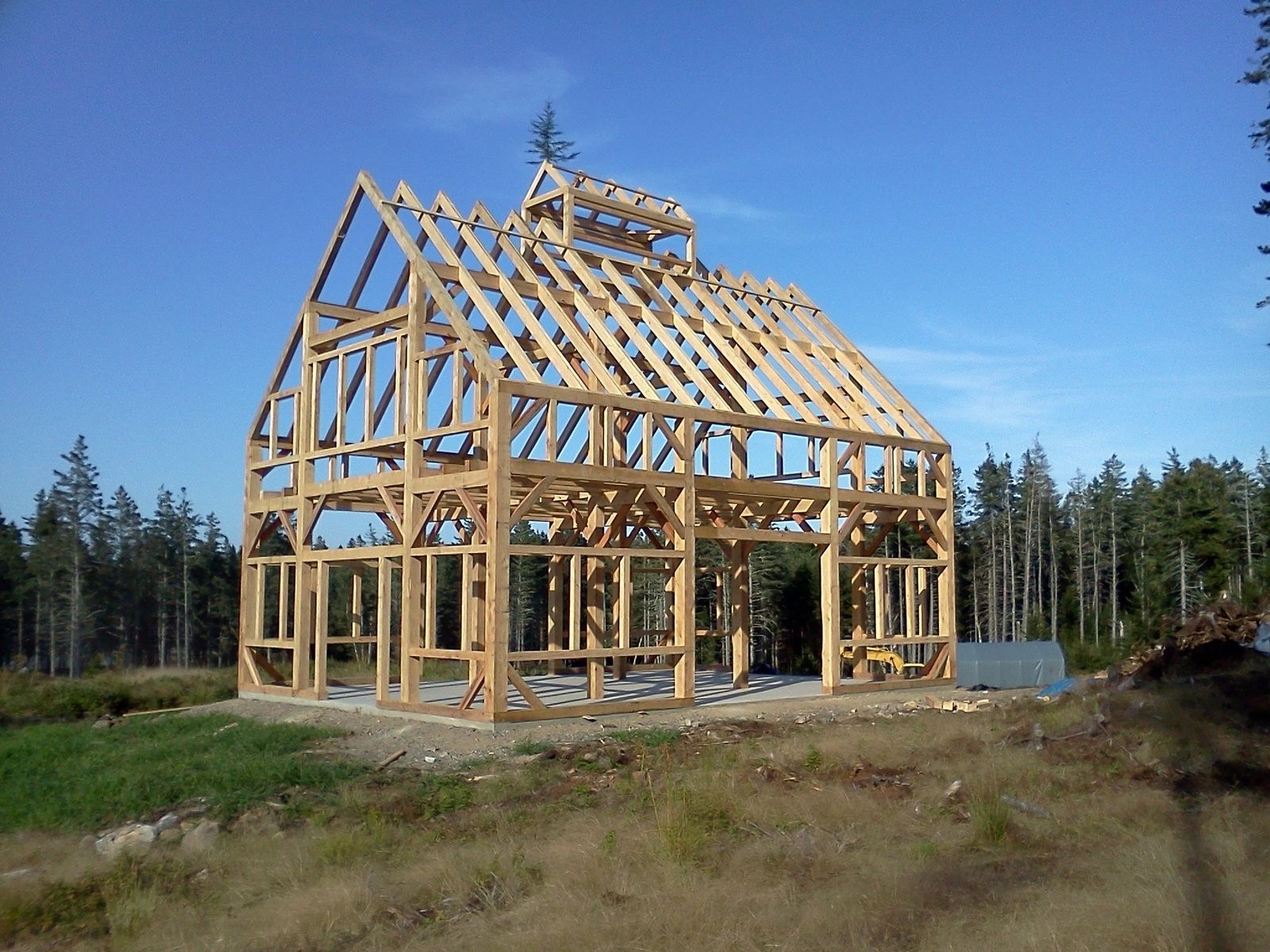

Возведение силового каркаса

Сам каркас дома по технологии Фахверк — легкая брусовая конструкция повышенной жесткости.
После установки фундамента, проектируется и собирается силовой каркас
(сборка проходит на производстве в соответствии с проектной документацией).
В данном случае стены постройки лишь разграничивают пространство дома, разделяя его на комнаты.
При сборке силового каркаса используется клееный брус из сосны.
Далее на него наносится слой защитного лака. Для соединения стен, крыши и террасы используются
деревянные шипы и металлические скобы. Это гарантирует устойчивость и безопасность конструкции.

Внутренние стены

Стены внутри конструкции наполняются плитами паро и теплоизоляции при использовании тонкого
алюминиевого слоя. (Для защиты от проникновения влаги). Далее происходит шпатлевка, шлифовка
и декорация стен
.

Кровля

Технология Фахверк дает возможность использовать различные варианты архитектуры.
В большинстве случаев, мы проводим установку двухскатной конструкции крыши без
мансардного помещения. Свес крыши граничит с террасами, что обеспечивает
увеличение пространства помещений.

Потолки

При монтаже потолков используются гипсокартонные плиты.

Отделка фасада

Для качественной отделки фасада не требуется больших финансовых вложений.
Отделка имитацией в стиле Фахверк может производится с использованием
полиуретановых заменителей.


Строительство домов по немецкой технологии Фахверк.

Домостроение дом в стиле фахверк

Производственные дома – метод строительства жилых домов и мини-гостиниц, изобретенный европейцами в XV веке. Сегодня популярность этого метода строительства снова начала возвращаться. Изначально, когда такие дома только начали появляться, они стали новым направлением в архитектурном строительстве. Пространство между балочными конструкциями заполняли глиной и смесью различных растений.Искусственные дома в стиле модерн выглядят очень элегантно. Проекты таких домов очень практичны, но в то же время легкие. Такие дома обычно возводят без чердака. Но есть варианты с постройкой мансарды.

Особенности фахверковых домов

Появились фахверковые дома в Скандинавии

Сегодня архитекторы используют один излюбленный прием – вынос стен фахверковых домов. Это возможно благодаря тому, что нагрузка на них практически отсутствует.На месте стен можно монтировать окна любой длины. Это позволяет создать ощущение единства с внешней средой. В основном такие дома строят за городом.

Деревянно-кирпичные дома из бруса. Главная особенность таких домов в том, что деревянные балки не прячутся под обшивкой. Наоборот, они становятся главным видимым отличием таких конструкций.

Основные характеристики таких домов следующие:


Этапы строительства дома в стиле фахверк

Этапы строительства дома в подобном стиле:


  1. Перед началом строительства необходимо разработать проект, сделать чертеж.Есть как классические, так и эксклюзивные проекты домов. Скорость создания проекта будет зависеть от того, насколько он сложный. Если вы хотите ускорить процесс, то можете взять готовый проект и модернизировать его по своим пожеланиям. При этом большое внимание следует уделить прокладке необходимых коммуникаций;
  2. Установка фундамента. Желательно, чтобы он был монолитным.
  3. Создание комплекта дома. Производство создает полноценный набор деталей для дома в стиле Бывший. Каркас этого дома состоит из клееного бруса. В нем используется натуральная древесина, имеющая экологическую чистоту. Толщина бруса выбирается в зависимости от климатических условий, в которых будет находиться дом;
  4. Сборка домика в стиле Факроу. После того, как комплект с деталями получен, можно приступать к сборке. Важно определить, расположен ли первый ряд обвязки горизонтально. Ведь при наличии хоть малейшего перекоса целостность конструкции может быть нарушена.Балки фиксируются друг к другу письмом. Их фиксируют с помощью шпилек. Если у вас есть чертеж, собрать такой домик из бруса вам не составит труда. Технология сборки здесь такая же, как и при работе с конструктором. Как правило, на строительство вам понадобится 2 недели;
  5. Монтажные работы кровельные. На данном этапе кровля утеплена, чердак, монтируется крыша. Стропила делаются из бруса, что позволяет добиться большей прочности. Сначала утепляем место между стропилами.После этого делается гидроизоляция и крепится дохель;
  6. Остекление дома в стиле Факроу. Отличительной особенностью стиля является ступенька, высокое остекление. Оконные оконные типы не только очень эстетичны, но и надежны. Длина окон может быть любой. Застекленное пространство может занимать более половины всей площади стены. Не стоит опасаться, что вам нужно будет потратить много средств на отопление. Дома в стиле фахверк предполагают установку специальных теплосберегающих стеклопакетов.В таком доме вам будет комфортно даже в сильный мороз;
  7. Монтаж стен снаружи. Здесь используется технология с использованием плит OSB. Оформить стены снаружи можно любым материалом. Все зависит от предпочтений заказчика;
  8. Монтаж инженерных коммуникаций. Как уже говорилось, этот момент стоит решить еще до начала строительства. Ведь установка коммуникаций связана с множеством нюансов;
  9. Отделка внутри.Это завершающий этап работы. Дома в стиле Факроу имеют особую конструкцию, благодаря которой внутри можно использовать большое количество различных перегородок. Так, внутренние помещения в таком доме могут быть довольно просторными.


    Пример первого этажа фахверкового дома

Каркас фахверкового дома всегда состоит только из клееного бруса.

Условия строительства


Искусственные домики очень красиво смотрятся

Продолжительность работ будет зависеть от определенных особенностей проекта.К ним относятся размер здания, оригинальность и другие. В целом строительство ведется в очень сжатые сроки. Скажем, сборные дома в этом стиле на 300 квадратов можно сдать за 10 месяцев.

На сборку дома уходит буквально пара недель. Примерно 2 месяца потребуется на оформление. Пока время для отделки дома внутри и снаружи. Пару месяцев займет и прокладка коммуникаций. Три месяца — дополнительная пломба.

Если вам нужно установить баню или бассейн, то конструкцию можно растянуть на более длительный срок.По типовому проекту можно построить дом за семь месяцев. Меньше не получится. Ведь сушилка обязательна для бара. И фундамент придется ломать.



Пример планировки второго этажа фахверкового дома

Особенности конструкции

Особенности строительства домов по таким проектам следующие:


В России фахверковые дома также приобретают все большую популярность
  1. В связи с тем, что такие каркасные дома имеют небольшой вес, фундамент можно сделать монолитным ленточным;
  2. К выбору пиломатериала предъявляются жесткие требования.Он должен быть изготовлен из хвойных пород. Доски стоит очистить от коры и обрезать со всех сторон. Для каждого ребра должны быть шамды. На дереве не должно быть плесени, других повреждений;
  3. Технология фахверковых домов имеет и свои минусы. Это хрупкие перекрытия между этажами. Итак, каркасные дома лучше строить не более чем в три этажа. От чердака лучше отказаться. Как правило, такие проекты домов из оцилиндрованного бревна предполагают один этаж;
  4. За фасадом дома из дерева требуется уход.Примерно раз в три года стоит красить;
  5. Фахверковый дом очень современный. Благодаря тому, что позволяет использовать различные варианты отделки;
  6. Каркасные дома, изготовленные по данной технологии, очень экологичны, пожаробезопасны.

Все вышеперечисленные показатели, которые имеют сборные дома, достаточно высоки, но только при определенных условиях. Так, например, экологичность дома будет зависеть от того, насколько экологичны все его составляющие.

Перекрытия в фахверковых домах. При сильном пожаре или землетрясении они разрушатся.

Если для покраски бруса будет использоваться токсичная краска, то с экологичностью можно будет поспорить. То же самое относится и к пожарной безопасности. Все элементы должны быть негорючими. Их можно обрабатывать огнеупорными составами.



Сделать проект фахверкового дома достаточно сложно

Характеристики теплоизоляции будут высокими только при условии правильного выбора теплоизоляционных материалов.
Производство каркасных домов Эта технология имеет как определенные преимущества, так и недостатки.

Достоинства и недостатки домов в стиле Факро

Среди достоинств можно выделить такие как:


Искусственные дома особенно гармонично смотрятся на фоне природы
  1. Простота строительства. Благодаря этому не требуется возведение прочного фундамента. Соответственно сокращается время строительства в целом;
  2. Огромные возможности остекления.Сборные дома, построенные по фахверковой технологии, достаточно прочны. Так, появляется возможность реализовать сплошное остекление без использования рамных конструкций;
  3. Большие площади помещения. Любая длина окна. Все это возможно за счет использования клеевой планки, которая способна перекрывать огромные разливы;
  4. Короткие сроки строительства. Современный фахверковый дом не требует применения мощной техники. Собрать его может очень быстро бригада из шести человек;
  5. Уникальный и современный дизайн;
  6. Использование экологически чистого материала — бруса;
  7. Каркасные дома, построенные по такой технологии, не будут подвергаться усадке.

Среди недостатков можно выделить следующие

  1. Высокая стоимость материалов;
  2. Каркасные материалы требуют постоянного ухода;
  3. Высокий риск возгорания;
  4. Вероятность появления плесени и грибка;
  5. Малая толщина стенки.

Благодаря специальной технологии освещения в таком доме будет рекордное количество света. Итак, такой современный дом может стать настоящей мечтой. Строительство фахверкового дома довольно сложное, поэтому построить его самостоятельно будет непросто.

Необходимо иметь определенные навыки постройки каркаса. Технология строительства таких домов получила широкое распространение в Германии и Европе. Люди, которые никогда не видели изнутри такой современный дом, считают, что изнутри он выглядит так же, как и снаружи. В некоторых случаях они правы.



Стена фахверкового дома в разрезе

Оформлен изнутри такой дом в стиле «Факсер» или в скандинавском, что предполагает использование белых тонов, большое количество свободного пространства.

Также допустим стиль Хай-тек. Для него характерно большое количество металла, минимализм. Если строительство такого дома не предполагает использование металлических деталей, то в интерьере они могут с успехом применяться.

Фахверковые дома имеют один существенный недостаток, заключающийся в высокой пожароопасности.

Некоторые владельцы таких домов предпочитают оформлять свой дом в классическом стиле. Домашние балки можно активно использовать как элемент интерьера.Крыша таких домов по традиции делается двухуровневой без чердака. Хотя если для вас важно наличие мансарды, то можно продумать и такой вариант.

Видео

Вы можете посмотреть видео, где специалисты расскажут об особенностях фахверковых домов.

В наших краях фахверковые дома появились и получили распространение относительно недавно. Тем не менее, эта технология строительства уже успела завоевать массу сторонников – и неудивительно, благодаря продуманной конструкции, простоте возведения с использованием натуральных экологически чистых материалов, а также удобству эксплуатации дома в стиля Факроу, получают все большее распространение, в том числе и в наших широтах.

История появления фахверковых домов насчитывает несколько столетий. Первые сооружения такого типа появились в двенадцатом веке. К середине шестнадцатого века строительство фахверковых домов в Западной Европе было признано вполне пригодным и получило дальнейшее массовое распространение во многих странах. Дома в стиле фахверк традиционно относятся к малоэтажной застройке – такие постройки могут включать до 3-4 этажей. В настоящее время растет популярность строительства одноэтажных фахверковых домов по современным технологиям, в том числе для среднего класса.В настоящее время в Германии насчитывается около двух миллионов зданий в этом стиле — туда даже можно попасть на специальные экскурсии под названием «Фахверкая улица».

В переводе с немецкого «фамверк» — ячеистая (решетчатая) конструкция. Технология строительства домов в этом стиле отличается от других методов строительства. Фахверковый дом представляет собой конструкцию, в основе которой лежит деревянный каркас из несущих вертикальных стоек, горизонтальных балок и диагональных выжимок. Обработан специальными составами. В основу здания ложится клееный брус из твердых пород.Пространство между элементами каркаса 8-метрового дома заполняется панелями или кладкой из различного материала (кирпич, камень, строительные блоки). При строительстве широко применяется цемент-щебень – этот материал, изготовленный путем прессования портландцемента с добавлением древесной стружки и стабилизаторов, отличается высокой плотностью, прекрасными звуко- и теплоизоляционными свойствами, устойчивостью к атмосферным воздействиям, а также дешевизной и легкостью. обработки.

Кроме того, современные технологии позволяют возводить стены фахверковых домов из специальных теплосберегающих стеклянных панелей (состоящих из однослойного или двухслойного стекла, а также триплекса).Этот метод позволяет остеклить 75-95% стен. Благодаря современным технологиям трехслойное остекление с заполнением оконных стекол аргоном дает возможность получить эквивалент стен с кирпичной кладкой толщиной около 80 см – теплоизоляционные свойства этого дома очень впечатляют.

Традиционно фахверковые дома обрастают двухскатной или четырехскатной крышей, которая устремляется достаточно низко, чтобы в ее тени можно было спрятаться от палящего солнца. Дань исторической традиции и главная отличительная черта конструкции домов домов Фахверк находится в параграфе вида деревянного каркаса, который собирают из прочных пород дерева – дуба, бука, граблей, а также древесины хвойных пород.Такое закладное решение позволяет легко отличить фасад дома в стиле парадный от построек в других стилях.

Преимущества и недостатки фахверковых домов

Фахверковый дом приятно впечатляет аккуратным видом, легкостью и изяществом конструкции, а также отличается простотой возведения — такое здание можно возвести с небольшими трудозатратами в короткие сроки, собрав дом из деталей комплектующих как конструктор. Несмотря на это, дома в стиле фахверк отличаются значительным запасом прочности и долговечности – об этом свидетельствует построенное около трех веков назад сооружение, до сих пор сохранившееся в отличном состоянии.

Кроме того, можно отметить следующие преимущества стиля в стиле Факроу:

  • осевая конструкция, характерная для фахверковых зданий, позволяет планировать в них помещения любых размеров без необходимости возведения внутренних несущих стен;
  • В доме в стиле фасада основную нагрузку несут вертикальные деревянные каркасные стойки. Эта конструкция достаточно прочная и в то же время легкая – за счет этого уменьшается давление на фундамент дома.Фахверковые дома не дают усадки и могут возводиться на любом фундаменте, в отличие от монолитных построек, в том числе из легких пород. Это обстоятельство значительно удешевляет строительство;
  • технология возведения фахверковых домов, по сути, представляющая собой сборку конструкций на каркас наподобие деталей конструктора, позволяет выполнять строительные работы «под ключ» (из заранее подготовленного материала) в сжатые сроки – в несколько раз быстрее, чем традиционные постройки из кирпича, камня или бруса.

Идеального стиля постройки без каких-либо недостатков, пожалуй, не существует. Но большинство проблем за несколько столетий строительства домов в стиле фахверк все же удалось решить. Фахверковые дома со стенами, заложенными на основе деревянного каркаса, заполненного глиняным саманом, значительно уступают по способности сберегать тепло – по сравнению с кирпичными постройками. С применением современных теплосберегающих материалов ситуация изменилась. Стоит отметить, что большинство утеплителей требуют замены – примерно через 25-30 лет.В то же время квадратный метр полученной жилой площади обойдется сравнительно недорого – поэтому конструктивное решение фахверкового дома позволяет сэкономить при строительстве значительную сумму, которой более чем достаточно на несколько циклов теплоизоляционных материалов. При использовании современных строительных технологий результаты теплоотдачи оказались практически равными, современные дома в стиле фахверк достаточно энергоэффективны – пожалуй, кроме условий Крайнего Севера.

Стеклянные постройки, размещенные на лоне природы, смотрятся очень гармонично и позволяют любоваться окружающим ландшафтом из любой точки дома.

Отделка дома в стиле Факс

В качестве основы дома в стиле фахверк выступает специально спроектированный и расположенный козырек-каркас, который изготавливается из клееного бруса, железобетона или стали. В таких домах элементы силового каркаса в виде стоек, балок и скрипов традиционно располагаются на виду (снаружи и внутри здания), подчеркивая конструктивные особенности конструкции и придавая ей особую выразительность.

Раньше пространство между несущими элементами заполнялось саманом, в современных условиях для этого используются различные строительные материалы — кирпич (в виде рядовой или декоративной кладки), природный камень, газо- и пеноблоки с добавлением различных утеплителей. Для возведения стен и последующей отделки дома в стиле Факверк также можно использовать:

  • плитные материалы — например, цементно-стружечные палочки (ЦСП). Благодаря высокой износостойкости и долговечности этот материал широко используется для отделки зданий в стиле флеш.Плиты нарезают болгаркой или плиты окрашивают в подходящие тона с помощью водоэмульсионной или масляной краски, а затем закрепляют саморезами на стенках между элементами каркаса. Широко применяются в этих целях и другие плитные материалы — влагостойкие гипсоволокнистые листы, вагонка;
  • стена оштукатурена – этот достаточно трудоемкий вид отделки подходит для кирпичных и блочных строений. Для этого подойдут водостойкие строительные смеси, окончательный слой штукатурки может достигать нескольких сантиметров;
  • в сельской местности с суровым климатом строительство фахверкового дома со стеклянными стенами может оказаться нерентабельным.Так появились различные адаптированные варианты строительства с заимствованием узнаваемых черт факрокча, в том числе и отделка фасада в этом стиле. В этом случае в качестве основы может быть использован обычный дом из деревянного бруса, кирпича или строительных блоков, а можно подобрать очень реалистично выглядящий декор из полиуретановых панелей и бруса (сечением не менее 150х150 мм), имитирующий фахверковую конструкцию. Их приклеивают к фасаду с помощью строительного клея (завод на жидкие гвозди, церезит и др.). К преимуществам такой имитации факрока можно отнести презентабельный внешний вид, невысокую стоимость, устойчивость к различным атмосферным воздействиям, плесени и насекомым, прочность и долговечность.


Фахверковые дома своими руками

Если вы ознакомились с доступной информацией и примерами проектов, представленных в интернете, а потом задумались о строительстве фахверкового дома своими руками, стоит учесть, что это совсем не просто.Строительные компании утверждают, что на возведение такого здания уйдет некоторое время – следует отметить, что имеется в виду сборка дома из заранее подготовленного специалистами комплекта по разработанному проекту дома-фахверка, в котором все части а элементы дизайна тщательно планируются и рассчитываются с помощью компьютерных программ. Соединение балок осуществляется с помощью специальных соединительных швов, гарантирующих прочность конструкции – при самостоятельном выполнении таких работ с нуля потребуется наличие столярных навыков.

В случае использования готового комплекта, деревянные бруски, подготовленные заводским способом (обычно из дуба или сосны) со срезанными пазами, берут заводским способом (обычно окрашенные и обработанные специальной пропиткой), а также подготовленные фасадные панели для установки.В этом случае остается собрать дом из частей по плану — как деревянный конструктор.

При строительстве дома в стиле фахверк следует учитывать следующие особенности технологии строительства:

  • для возведения конструкции необходимо будет подготовить облегченный фундамент — рекомендуется использовать мелкоразмытый пояс шириной до 0.5 м. Фахверковый дом не будет создавать большой нагрузки на фундамент, так как она в большей степени распределяется на элементы деревянного каркаса. Кроме того, стены такой конструкции достаточно жесткие и не имеют значительного веса;
  • фундамент укладывают слоем гидроизоляции, сверху устанавливают обвязку из бруса, скрепляя ее металлическими анкерами;
  • Далее необходимо соорудить каркас из клееного бруса, соединив его элементы (вертикальные стойки и горизонтальные балки) в заранее спланированном порядке, закрепив конструкцию с помощью мойки;
  • для возведения внутренних перегородок применяют бруски меньшего сечения – их крепят к полу с помощью рамных дюбелей;
  • каркас каркаса соединяется со стропилами крыши;
  • необходимо, чтобы стены фахверкового дома заполняли каркас изнутри, оставляя на виду элементы его конструкции;
  • внутренних перегородок в таком доме можно устроить хаотично из любого строительного материала;
  • в качестве утеплителя используют различные материалы – например, базальтовую вату или маты из целлюлозного волокна. В случае остекления стен для отопления дома применяется система «Теплый пол» или конвекционное теплоснабжение возле стеклопакетов;
  • Коммуникации
  • размещаются под полом, а также в каркасе;
  • крыша домов в стиле Факверт чаще всего покрыта керамической черепицей или металлочерепицей, иногда листовым железом;
  • после проделанной работы нужно будет приступить к наружной отделке. Облицовав непрозрачные стены и обклеив их яркими красками, можно придать дому характерный колорит фахверка.

Производственные дома — Фото

60 см Щетка для прочистки канализации дома гибкая раковина для ванны …

132,57 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (4,70) | Заказы (1558)

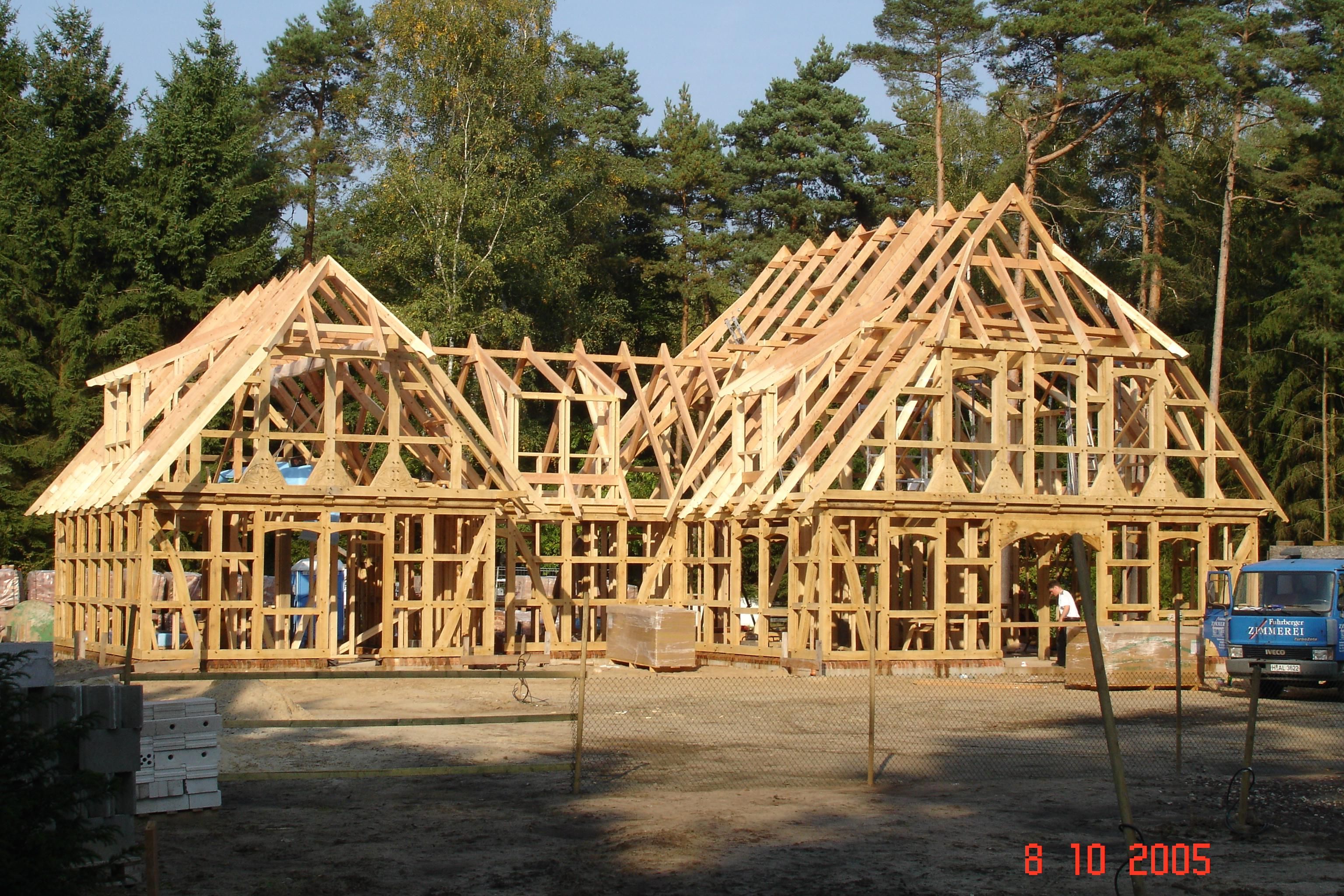

Рис. 1. Деревянный каркас фахверка состоит из стоек, балок, такелажников, коробов, подкосов, верхней и нижней обвязки.

После возведения дома на следующем этапе стены заполняют фашинными панелями (в Европе фашины летают или вяжутся из IV прутьев, а в Восточной Азии — бамбуковыми), обманутой глиной, самановым сырцовым кирпичом или, как так и из природного камня.

Кирпичные вставки крепятся к каркасу на шпильках, вставленных одним краем в балки или стойки. Еще один старинный способ крепления кирпичных вставок к каркасу заключается в использовании треугольных реек, которые крепятся по периметру рамы к внутренним поверхностям каркаса. При этом треугольные пазы под эти рейки вырезаются в крайних кирпичах.

Рис. 2. Прочность и жесткость каркасу придает применение различных видов утолщающих составов и складок, закрепляемых для повышения прочности деревянных припоев.

Неизбежно образующиеся между вкладышами и частями каркаса домов зазоры в старой выловленной шерсти, смешанной с известью, а затем прикрепленной к известняку.

В современных условиях заделку щелей выполняют примерно так же, но используют более технологичные промышленно заделочные и отделочные материалы.

Кроме того, чтобы превратить фахверк в дом, соответствующий современным требованиям Для комфортного проживания необходимо утеплить стены и устроить дополнительную шумоизоляцию.

Однако для дополнительной тепло- и звукоизоляции подходит, как правило, с внутренней стороны стен, стараясь не нарушать традиционный, исторически сложившийся архитектурный стиль фахверка.

По сложившейся традиции деревянные балки каркаса окрашивают в темно-красный, коричневый или даже черный цвет. На гипсе, деревянном каркасе тоже по традиции протянут «жирную» черную линию, чтобы детали каркаса казались более толстыми, массивными и прочными.Причем этот прием используется как в Германии, так и в Китае. Очень часто оштукатуренные панно украшают различными растительными орнаментами, гербами, надписями или другими изображениями. Если заполнение кирпичное, то из кирпича выкладываются разные геометрически правильные, повторяющиеся узоры.

Чаще всего исходным материалом для основного элемента первого сорта — наполнителя является глина, как это не соответствует действительности, она широко распространена повсеместно и ее можно добыть, не нанося никакого ущерба окружающей среде. Глина представляет собой мелкозернистую осадочную породу, пылевидную в сухом состоянии и пластичную при увлажнении. Диаметр его частиц не превышает 0,005 мм, но при соблюдении традиционной технологии возведения фахверковых зданий пыль при последующей эксплуатации не образуется.

Еще одним распространенным наполнителем является керамический кирпич. Основным сырьем для его производства является описанная выше глина, поэтому на этапе эксплуатации кирпич безопасен для здоровья людей.Однако при оценке степени влияния керамических материалов на окружающую среду следует учитывать высокие энергозатраты и промышленные выбросы на стадии их производства.

Иногда в качестве наполнителя используется натуральный камень. В большинстве случаев природный камень дружелюбен к человеку, к тому же в естественном состоянии он обладает необходимыми строительными свойствами, главное из которых – долговечность. В фахверковом строительстве натуральный камень применяется без какой-либо дополнительной обработки, поэтому отсутствуют отходы, а при использовании местных каменных материалов снижаются нагрузки и окружающая среда, связанные с его добычей и транспортировкой.

Крышу фахверковых домов, как правило, делают из традиционных материалов: черепицы, камыша и плит натурального или технического сланца. Во влажных климатических условиях ими покрывают стены зданий. В настоящее время из шифера уже перестали производить асбест, заменив его другими безопасными для здоровья человека волокнистыми материалами.

Однако при выборе современных строительных материалов и технологий необходимо проявлять определенную осторожность и осмотрительность, так как не все они сочетаются с исторически сложившимся и своеобразным архитектурным стилем фахверковых построек.

Так, для наружных подоконников и наружных нащалнки, не следует использовать древесину хвойных пород. Даже при обработке его современными средствами защиты он имеет ограниченный срок службы.

Для этих целей лучше использовать традиционный дуб, хотя он сложнее в обработке, да и стоит значительно дороже.

Также не стоит увлекаться широким уходом за входными дверями и въездными воротами, так как тяжелые намеки неизбежно приведут к деформации деревянных стоек и балок каркаса. Расстояние между соседними деревянными стеллажами не должно превышать 120 см, либо, если его все-таки необходимо увеличить, следует использовать стальные конструкции.

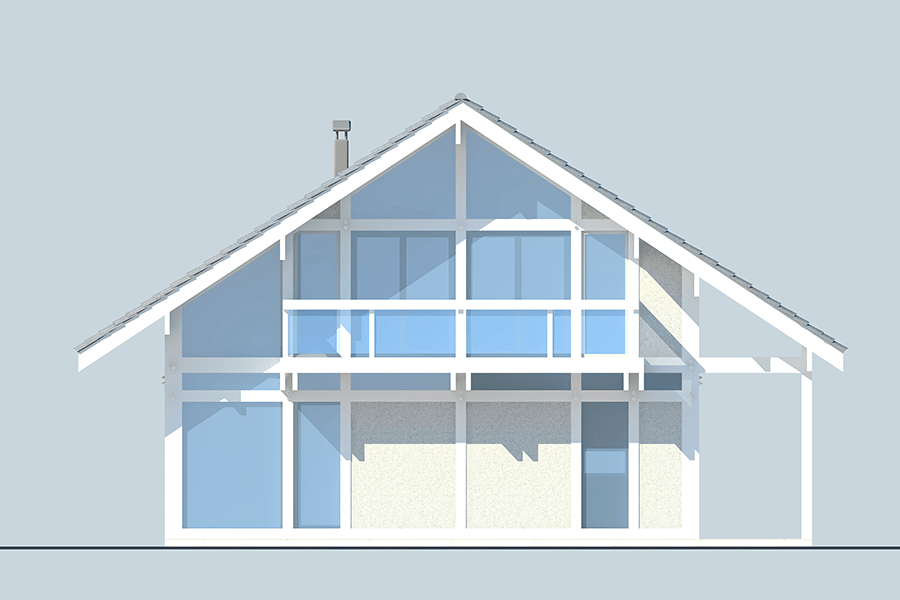

Рис.3. Проект современного дома в стиле фахверк со всеми элементами настоящей традиционной архитектуры и техники.

Также внимательно следует подходить к использованию современных теплоизоляционных и герметизирующих материалов при заливке фахверкового каркаса. Дело в том, что исторически стены фахверковых домов всегда имели зазор.Это позволило на многие десятилетия избежать гниения деталей деревянного каркаса за счет эффективной естественной вентиляции. При использовании современных герметизирующих материалов необходимо предусмотреть специальные вентиляционные зазоры и каналы, что не всегда возможно сделать, не нарушая традиционный стиль фахверкового дома.

Среди деталей, слабо сочетающихся с традиционными направлениями в флеш-архитектуре, можно выделить металлические двери с большой площадью остекления, особенно если они имеют множество декоративных элементов округлой формы. Совершенно не подходят для многоуровневого дома современные пластиковые окна с широкими переплетами, лишенными мелких деталей переплета. Такие окна могут полностью разрушить архитектурный стиль и характер здания. Аналогичный эффект достигается и тогда, когда окна устанавливаются «ступенькой» по отношению к расположенным рядом горизонтальным балкам или брусьям обвязки. Не следует забывать, что пересекающиеся балки и стойки должны делить стенки стены на ровные прямоугольники правильной формы. Четкие прямоугольники и квадраты совершенно неуместны на фасаде дома.

В отличие от элементов дизайна дома при выборе способа отделки, декоративных деталей и цветовых оттенков возможности значительно шире. Каркас и его наполнение могут быть как контрастных цветов, так и окрашены в два близких оттенка одного цвета и даже в один цвет.

По старинной немецкой традиции по окончании строительных работ Фахверковый дом украшают ветками лиственных деревьев и устраивают праздник новоиспеченного сноса.

Фахверк – это не только технология строительства, но и архитектурный стиль

Несмотря на многовековую историю и более чем солидный возраст, фахверк сохраняет популярность в современном домостроении.

Фахверк — рамная конструкция из деревянного бруса, состоящая из системы стоек, балок, ригелей, ригелей и обвязок. Именно наличие сепараций, а также большое разнообразие соединений, закрепленных деревянными сильфонами и жесткостью такелажа, отличает фахверк от других видов каркасного домостроения. Еще одно отличие заключается в том, что элементы каркаса не прячутся под наличником, а выступают за плоскую поверхность стен, визуально расчленяя стены на геометрические сечения и придавая фактуре здания четкость и выразительность.Пространство между деревянными брусками каркаса заполняется разнообразным строительным материалом, а сами стены покрываются штукатуркой.

На заметку

В древности в старинных домах в качестве заполнителя стен использовали практически любой ребунный материал: глину, агломераты, саман (смесь глины с тростником или соломой), щебень и даже строительный мусор. Богатые горожане заполнили межкупольное пространство деревянными резными панелями.

Сверху не пить

Очень часто в фахверковых конструкциях используют уступы пола: верхние этажи нависают над нижними, образуя своеобразные ступенчатые уступы.Можно подумать, что целью является увеличение площади каждого последующего этажа. Отчасти это. Но это лишь следствие, а главное заключалось в другом. Таким гениальным способом средневековые зодчие предохраняли невыпущенные саманные стены с деревянным каркасом от разрушительной влаги, от которой в первую очередь страдали фасады зданий с высокими фронтонами и большим количеством окон.

Современный вариант

Сегодня вместо обычного бруса чаще всего используют клееный, более прочный и минимально подверженный деформациям и растрескиванию брус.Изготовленные в заводских условиях клееные брусья и балки могут иметь различное сечение и нестандартную длину (до 18 м), что позволяет реализовать любые архитектурные идеи. Кроме клееного бруса в современных фахверковых домах может использоваться несущий каркас из металлического термопропила. Его можно встроить в фахверковый каркас современного волокнистого утеплителя, хотя из-за наличия сепарации эта процедура заметно усложняется, ведь в толще утеплителя ни в коем случае не должно оставаться пустых «карманов».

Традиции и инновации

Более дорогой, но очень эффективный вариант «Утепление» — энергосберегающие стеклопакеты. Фасады могут быть остеклены практически на 100%, при этом дом создает неповторимый дух, который можно назвать царством пространства и света. Использование большого количества стекла не влияет на прочность здания. Нестандартные стеклопакеты с низкоэмиссионным стеклом (I-стекло, К-стекло) позволяют добиться низкого уровня теплопотерь, соответствующего современным стандартам, в теплоснабжающих жилых домах.Что в сочетании с современными системами отопления обеспечивает тепло и комфорт при очень скромном энергопотреблении. Ну а чтобы выгореть от нескромных глаз, достаточно просто задернуть шторы.

Facrokrock на «Упрощенке»


Курирует упрощенный вариант — наружная и внутренняя отделка Дома в стиле Факроу. Он заключается в том, что на оштукатуренные стены наклеивают деревянные декоративные элементы, имитирующие стойки, балки и фахверковые рамы. Эти деревянные детали окрашиваются, как правило, в темный контрастный цвет.Такое решение актуально для домов, построенных в разных стилях из разных материалов. Под изящной фахверковой «кожей» может скрываться любой конструктивный «каркас»: сруб, неприхотливый брус, кирпич или пеноблоки.

Каркасный дом своими руками — пример проекта и строительства


Репутация домов каркасного типа, в том числе фахверковых, в нашей стране подорвана.

Может быть, не безнадежно, но достаточно серьезно. Для этого есть много причин.Ведь все мы мечтали о самых дешевых и доступных домах. И когда в конце прошлого века на отечественном рынке наконец-то появились относительно недорогие и энергоэффективные каркасные конструкции (их почему-то сразу назвали канадскими, хотя к Канаде они зачастую не имели никакого отношения), все были в восторге.

Вот оно! Это случилось! Простой И. теплый дом! Но вместо того, чтобы перенять западный опыт строительства и эксплуатации таких домов и творчески переработать его, чтобы приспособить к российским условиям, заказчики и строители поспешили сэкономить на всем и вся.

Идеология заказчика, впрочем, вполне понятна: платить меньше, а получать больше. В результате «канадские» дома впервые лишились систем воздушного отопления и охлаждения. Вслед за ним в ход пошла и система принудительной приточно-вытяжной вентиляции.

Строители также способствовали как «экономии» стройматериалов, так и упрощению конструкций, что зачастую было чревато весьма неприятными последствиями. «Общими усилиями» за считаные годы привели к тому, что большинство заказчиков до сих пор не хотят слышать о косых домах.

В итоге строители, умеющие строить хорошие каркасные строения, уже 15 лет пытаются восстановить свои Реномы и доказать, что каркасный дом был, есть и, возможно, еще долго останется самым недорогим технологичным, энергоэффективным и экономичным в эксплуатации.

Им предстоит на деле доказывать свою правоту, которую будет реализовывать каждый заказчик, демонстрируя поставленные объекты. А продвинутые строители даже разрабатывают новые каркасные технологии, приносящие прибыль… (не удивляйтесь!) для заказчика.

Однако, к сожалению, недоверие укоренилось где-то очень глубоко, и, наверное, поэтому объемы каркасного строительства растут крайне медленно. Но, к счастью, они вырастают.

Как вернуть тушку Престиж?

Над этим вопросом в 2007 году думали проектировщики и строители Заокских просторов и ландшафтов. Они разработали достаточно простую и понятную модульную систему проектирования и строительства фахверковых домов, суть которой сводится к следующему.Каркас дома собирается из клееных стоек и брусьев сечением 200 х 180 мм.

При этом стеллажи монтируются со строго определенным шагом – примерно 2,5 м (откуда следует, что система модульная), что соответствует двойной ширине листов кабартона, ССП и ОСП-плит, используемых для покрывают рамки, а, значит, уменьшают минимальное количество отходов.

Кроме того, такой мощный каркас, который остается видимым снаружи и изнутри, как принято спереди, обеспечивает прочность и надежность собранной конструкции.Любопытно, что при этом в нем нет всяких накачек и тому подобных элементов, свойственных классическому шагу.

Вместо них жесткость конструкции придают листы ОСП или ОСП, монтируемые стихами в шпангоуты рамы (технология заполнения проемов — Ноу-хау).

Для соединения элементов деревянного каркаса были разработаны оригинальные унифицированные узлы между собой (около десяти), что удобно для проектировщиков — теперь они сразу создают не только проект дома, но и специальный файл, позволяющий управлять автоматизированным линия, изготавливающая необходимые стойки и балки.

Не менее удобна новая система и для сборщиков. Ведь на строительную площадку поступают уже готовые детали с соединительными чашками и шипами и даже с пазами для установки металлических соединительных элементов (они же используются в конструкции).

При этом ничего подгонять не требуется — выбираете нужный фрагмент из привезенных пачек (сборка ведется в строго определенном порядке, который нельзя нарушать), монтируете на место и фиксируете соединением металла часть, указанная в сопроводительной документации (тугарные винты, металлические перфорированные элементы и т.п.используются. П. — Необходимость использования каждого из них определяет конструктор).

Если какая-то деталь не подходит, сборщик (правильнее его так называть), не пытаясь подогнать самостоятельно, как это обычно принято на стройке, останавливается и вызывает Пробу.

Однако на этом преимущества новой системы не исчерпываются. Так как создаваемая конструкция не подвергается усадке, то допустимо устанавливать крупногабаритные стеклопакеты непосредственно в образуемые рамой духи, экономя таким образом на их дорогостоящем рамном обрамлении.Но это еще не все.

Созданная конструкция может быть утеплена до требуемой заказчиком степени энергоэффективности. Хочет клиент построить пассивный дом — нет проблем.

Факроу дом на склоне

О строительстве коттеджа общей площадью 302 м 2 компанией «Заокский и ландшафты» по собственной технологии достаточно подробно в фотоотчете со строительной площадки. Мы добавим лишь некоторые комментарии.

Место застройки находится рядом с музеем-заповедником «Поленово».Местность там достаточно холмистая, перепад высот от одного края приобретенного заказчиками участка до другого составил около 6 м.

Перепад высот в «Пятне застройки» составляет 1,5 м, что вынудило строителей сделать ступенчатый свайно-красочный фундамент и грунтовое перекрытие. Ступени внутри дома помогли не условно, а фактически разделить внутреннее пространство первого этажа на жилую и общественную зону с потолками разной высоты. Жилые помещения второго этажа расположены на одном уровне.

Добавлю пару слов об экономии денег… клиента.

Если построить аналогичный дом по современной, но, например, стандартной фахверковой технологии, то за счет увеличения расхода материала и удлинения сроков строительства он будет стоить около 500 тыс. руб. более дорогой. А если обширные оконные проемы заполнить вставленными в раму стеклопакетами, пропускающими теплый алюминий, то стоимость строительства увеличится примерно на 800 тысяч рублей. И, как нам кажется, заказчик, переезжая в новый дом, с удовольствием потратит сэкономленные средства, например, на предметы интерьера.

Facrow House — Проект и строительство: Фото


















Тот, кто уверен, что каркасные дома — это технологическая дань современной экономии и защите окружающей среды, а наши далекие предки строились исключительно из дерева или камня — ошибается. В Европе строительство косого жилья массово практиковалось 500 лет назад, а до этого прошло еще несколько столетий. Технология получила название «Факверк», что в переводе с немецкого — каркасное строительство.

Внешне фахверковый дом узнать очень легко. Визитная карточка этой технологии – выступающие из стен балки, образующие рисунок из прямых и наклонных линий. Такое решение выгодно хотя бы из-за простоты монтажа и простоты эксплуатации.

Старинный дом, построенный по технологии Фахверк, Германия

Эволюция технологий

Деревянный каркас – одно из самых востребованных изобретений. Он был известен строителям Древнего Египта, Древней Греции, Римской империи и их коллегам в Древнем Китае. Являясь одним из древнейших способов строительства, фахверк был распространен в тех местах, где ей приходилось заботиться о сбережениях древесины. Сначала просто, со временем технология претерпевала изменения, развивалась и усложнялась.Основой первых построек были бревна (брёвна или опилки), засыпанные землей или глиной, в качестве которых служила зола. Заполнение стен чаще всего также глиняное, крыша венчалась соломенной крышей.

Такая конструкция долго служить не могла — крытые столбы постепенно пропитывались влагой, гнили и разрушались. Позднее каркас сруба догадались установить на каменную подушку, заглубленную в землю, а глину для стен укрепить (армировать) соломой, ветками или тростником.Со временем развитие ремесел (особенно кораблестроения) позволило изготавливать новые конструктивные детали, балки и прогрессивную прямоугольную стойку. Опыт поколений строителей показал, что наклонные части каркаса — подкосы и сажа — значительно повышают устойчивость конструкции.

Строительство фахверковых домов очень популярно в Скандинавии, например в Швеции

Фахверковые дома распространены по всей Европе, включая государства Скандинавского полуострова, Голландию, Швейцарию и Францию.В каждой стране технологию модифицировали, приспосабливая к местным условиям (в Англии, например, стены дополнительно утепляли овечьей шерстью). Каменный фундамент и лаги появились только в 15 веке.

Фахверковые дома были обычным приемом городского пейзажа 15-16 веков, особенно в Северной Европе — в Британии, Германии и Польше. В XVIII веке стиль фахверка стал вытесняться другими архитектурными находками и способами строительства.О нем вспомнили в 70-х годах прошлого века, на волне интереса к экологичности и практичности средневековой техники.

Визитной карточкой фасада остается его декоративность. Каркас балок, темнеющий со временем, остается на виду, стены покрываются светлой штукатуркой, и дом приобретает нарядный, праздничный вид. В разных странах каркасные балки устанавливались по-своему (в Англии и Франции вертикально, в Швейцарии и Германии — под углом), что позволяло создавать бесконечно разнообразные живописные фасады.

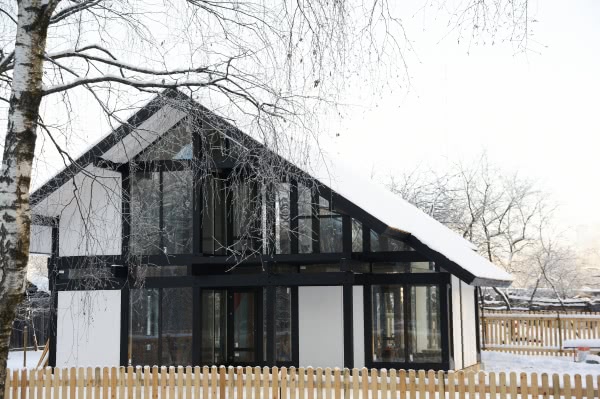

Современный дом в стиле фахверк

Современные технологии

Фахверк — до сих пор распространенный в Европе тип конструкции с узнаваемым несущим основанием из балок, рельефно выступающим за плоскость фасада. Современные технологии строительства сохранили классический фахверк, расширив список используемых материалов. Дома по технологии Фахверк – это по-прежнему сочетание несущей конструкции и стеновых панелей.

В качестве основы делается жесткий пространственный каркас из брусчатых элементов (часто из древесины хвойных пород).Каркас образует ячейки, которые затем заполняются выбранными для стен материалами – от традиционных натуральных до инновационных.

Использование каркасно-каркасной конструкции решает несколько задач:

    Позволяет построить прочную конструкцию со стабильными параметрами.

    Снизить тарифы на жилье.

    Минимизировать расход древесины (а значит и бюджет).

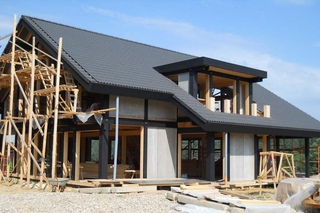

Строительство современного дома проходит быстро и технологично

Особенности строительства дома по технологии Фахверк

С появлением новых материалов и инструментов строительство домов по технологии Фахверк за последние несколько десятилетий претерпело множество изменений, сохранив при этом главный принцип стиля – каркасный. Изменения коснулись почти всех элементов дизайна:

    Фонд . Так как каркас дома легкий и жесткий, в большинстве случаев кладется мелкозаглубленный фундамент, параметры которого рассчитываются с учетом свойств грунта и особенностей проекта. Затем производится гидроизоляция и утепление основания пенополистиролом или минеральным Вата. Фундамент и нижняя часть каркаса соединяются анкерными болтами.

    Рама .На смену традиционному материалу (бревнам и опилкам) пришел технологичный перчаточный или полированный брусок. Детали конструкции (фрагменты стен, кровли, террасы) надежно соединяются деревянными элементами (паяльниками, шипами, коробами). Соединения выполняются специальными способами (получеловек, манн, Вильдерман, Андреевский крест), которые необходимо правильно спроектировать и расположить. Во многих проектах используется металлический крепеж. Деревянные элементы защищают от повреждений комплексными препаратами (антисептик, антипирен) и покрывают лаком.

    Несущие стены . Особенность технологии — Заполнение между балками — не является несущим основанием, стены лишь разделяют пространство. Это открывает почти неограниченное количество закусок.

    Заполнение ячеек стен . Для заполнения ячеек подойдет любой материал. Внутренние перегородки заполнены с высокими тепло- и пароизоляционными свойствами. Поверхность стен шпаклюется и декорируется без особых ограничений.

На нашем сайте вы можете ознакомиться с наиболее популярными проектами домов по технологии Фамверт от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Дом в стиле Факроу: материал стен

Заполнителем может служить кирпич, камень и блоки из ячеистого бетона (пенобетон и газобетон), но в последнее десятилетие наметилась тенденция использования плитных материалов (ОСП, цементно-стружечных, гипсокартонных). Предпочтительно использовать материалы, обладающие такими характеристиками:

Фрагмент конструкции в разрезе (особенности заполнения стены)

Традиционной особенностью стиля является способ заполнения — каркас от фасада не скрывается, а служит эффектной архитектурной деталью. Внутренние поверхности выполнены в соответствии с выбранным стилем. Для финишной отделки выбирают облицовочные материалы (например, с имитацией кирпичной кладки) или не теряющие популярности штукатурки (часто декоративные составы).

Дом-Фахверк относится к деревянному домостроению, но трендом современного дизайна становятся полностью стеклянные стены, когда площадь остекления дома занимает не менее 60% площади стен. Этот вариант не рассчитан на массовое строительство, так как сложен в исполнении, бесшумен и одноразов в регионах с продолжительными суровыми зимами (даже при установке энергосберегающих стеклопакетов).Дизайн будет выигрышным рядом с водоемом или склоном, когда возникает иллюзия слияния ландшафта и интерьера.

Современная интерпретация — элитный фахверковый дом с плоской крышей

Крыша для Фахверки

Классические европейские фахверковые постройки часто возводились с этажным выступом (когда верхний этаж выступает над нижним). Целью такого архитектурного приема была защита дома от атмосферных осадков – вода во время дождя попадала не на фундамент, а на землю. В современных домах в стиле шатра защитную функцию выполняет крыша с широкими скатами, заимствованная из стиля шале.

В архитектурный стиль дома идеально вписывается мансардная крыша, у которой, кроме подошвы, есть еще одна характерная черта – отсутствие чердака и мансарды. Кровлей по традиции может служить натуральная черепица; Хотя чаще встречается металлочерепица, ондулин и мягкая кровля.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по строительству домов Фахверк.Непосредственно пообщаться с представителями можно, посетив выставку домов «Малоэтажная страна».

Преимущества и недостатки домов

Преимущества первого:

    Долговечность . Немцев трудно упрекнуть в отсутствии рационального подхода и практичности. Немецкие строители знают толк в прочности, и за доказательствами далеко ходить не надо — многие дома в Германии стоят по 200-300 лет. Конечно, свою роль здесь играет правильная эксплуатация конструкции, но это не умаляет умения строителей выбирать и использовать качественные материалы и способы обработки.

    Эстетическая привлекательность . Если вы хотите выделить свое жилье, house-head-one — один из самых подходящих вариантов.

Дом на склоне

    Многовариантный . Дом адаптируется к любым климатическим условиям. Технология позволяет проектировать большие помещения (60-70 м²) без поддержки.

    Условия строительства . Составить около 3 месяцев.

    Сохранение . Он заключается в снижении стоимости фундамента.

    Минимальная усадка . Каркас клеевой камеры камерной сушки практически не дает усадки, что позволяет затянуть его внутрь.

    Открытая конструкция . Позволяет максимально использовать солнечное освещение, которого так не хватает осенью и зимой. При этом конструктивные особенности не вызывают затруднений с размещением инженерных коммуникаций (для них предусмотрены технологические ниши в стенах и полу).

Описание видео

О преимуществах и недостатках фахверковых домов в следующем видео:

Рассмотрены недостатки фахверковых конструкций:

    Стоимость . Разработка и реализация такого проекта по технологии Фахверк обойдется дороже, чем аналогичный каркасный дом равной площади. Бюджет влияет на цену энергосберегающих стеклопакетов и клееного бруса.

    Лечение . Деревянные детали нуждаются в регулярной обработке, способной продлить срок их службы.

Дом с большим количеством деревянных элементов, нуждающихся в защите

    Дополнительные расходы . Это может быть необходимо, если Жилье в стиле Факроуэр строится в регионе с низкими зимними температурами.Эффективный слой теплоизоляции увеличит толщину стен и, следовательно, сечение стеновых балок. Дополнительные денежные вливания потребуют теплый пол и современная система отопления.

    Хрупкость . Большое количество стекла призывает к осторожности. Триплекс и бронированное стекло помогут обезопасить жизнь.

При проектировании внимание будет сосредоточено на таких аспектах:

    Время . Строительная компания, например «Экокомплект» , Умело возводит фахверковый дом так же быстро, как и каркасно-панельный.Домокомплект изготавливается на заводе по предоставленным чертежам. Скорость сборки во многом определяется квалификацией строителей.

Высококачественный клееный брус — основа прочной конструкции

    Стройматериалы . Срок службы фахверкового дома зависит от качества несущих балок. Для прочного каркаса нужны балки из более плотной и смолистой древесины (например, лиственницы). Качественные детали имеют сертификат, что служит гарантией хорошей просушки и отсутствия дефектов (трещин и эксплуатаций) на поверхности бруса.

    Проектирование систем вентиляции и отопления . Дом, большую часть стен которого занимают стекла, нуждается в продуманной системе отопления и вентиляции. Для домов, созданных по индивидуальному проекту, подбирается энергосберегающий триплекс (закаленное многослойное стекло), не увеличивающий счета отопления и препятствующий образованию влаги на окнах.

Тонкости

Подчеркнуть и усилить оригинальность жилища, построенного по немецкой технологии, можно разными способами.Такие решения послужат дополнением к узнаваемой архитектуре:

    Использование декоративного камня . Фундамент, отделанный камнем или кирпичом (либо современным отделочным материалом) – важный элемент внешнего оформления фахверкового дома.

Контрастный фасад заметен в любую погоду.

    Использовать арочные окна . Окна арочной формы с деревянными ставнями подчеркивают индивидуальность архитектурного решения.

    Усиление цветового контраста . Его можно считать традиционным стилем стиля. Роль декоративного элемента дома в стиле фахверк играет крыша под красной черепицей и двери, окрашенные в контрастный цвет фасада.

Имитация стиля Фахверк

Иногда стандартные каркасные дома стилизуют под немецкий стиль. Для придания фасаду эффектного благородного вида подойдут не тяжелые и дорогие деревянные балки, а декоративные прототипы из полиуретана. Такие детали имеют небольшой вес (поднимут и ребенка), просты в установке и представлены богатой цветовой палитрой.Искусственные балки надежно в интерьере, как потолочная конструкция.

Фахверковый дом в классическом стиле

Внутренние особенности дома в стиле фахверк

Внутренний вид фахверкового дома не обязательно должен соответствовать внешнему. Особенность технологии (возможность регулировать объем, по-разному зонировать пространство) предоставляет неограниченные возможности для оформления интерьера. Используя балки и стропила, можно создать как традиционный, так и современный стиль:

    Стиль Фахверк (немецкий, скандинавский, кантри).Акцент делается на цвет стен и балок: светлые стены требуют темного обрамления, и наоборот. Пол сделан из дерева или камня (намеренно плитка), стены покрыты штукатуркой или краской. Отлично вписывается в стиль камин, кованые и плетеные элементы, натуральная ткань. На балки удобно крепить полки, монтировать подсветку или домашнюю работу.

    Минимализм (или хай-тек). Современный стиль легче обыграть в просторных и светлых комнатах с масштабным остеклением, достаточно покрасить стены в белый (кремовый) цвет и украсить пространство лаконичной мебелью.Легко и органично в такой обстановке будут смотреться металлические (особенно кованые) детали.

    Классический . Никто не мешает отделить перегородки обоями и украсить дом хорошей мебелью, изящными светильниками и дорогим текстилем, изменив жилье до неузнаваемости.

Описание видео

О строительстве дома из Фахверка Сланец и самой технологии смотрите в следующем видео:

В каких случаях целесообразно выбирать дом в стиле головы

Эксперты сходятся во мнении, что доля таких домов в России хоть и увеличивается, но продолжает оставаться небольшой.Интерес к технологии строительства фахверковых домов проявляется по-разному:

    В эконом сегменте . Когда цена и энергоэффективность, цена и энергоэффективность имеют первостепенное значение, сильно при обустройстве домов из клееного бруса и каркасно-панельных домов. Невостребованным оказалось главное достоинство — панорамное остекление неуместно на маленьком участке в кольце любопытных соседей.

    В бизнес-классе . Площадь участка часто не позволяет строить жилье с оконными проемами во всю стену.Бюджет представителей этой категории позволяет обратить внимание не только на стоимость, но и на красоту, которая неожиданно оборачивается конструкцией имитации фахверкового дома с бутафорским брусом.

Фасад современного дома в стиле фахверк

Проекты и цены

Стильные и респектабельные дома в стиле фахверк, возведение которых практичнее всего доверить строительной организации с солидным опытом работы, занимает около 3-х месяцев.Чтобы дом был комфортным и долговечным, привязку проекта к участку доверяют квалифицированному специалисту, который сможет учесть особенности релакса. На цену постройки влияет:

    Архитектура и дизайн. Чем они затейливее (планировка, расположение камина), тем тяжелее в исполнении и дороже. Современные проекты часто проектируются с балконами и террасами.

    Степень остекления. Здание С. большие окна сложно прогреть, а энергосберегающие стеклопакеты — вариант не для каждого бюджета.

    Качество элементов домового комплекса. Речь идет о деревянных деталях и способе утепления.

Проект дома Фамверк с большой площадью остекления

Средняя цена дома по технологии Факроу в Московской области:

    без дальнейшей отделки и инженерных коммуникаций начинается от 29-34 тыс. руб/м²;

    в бизнес-классе (под ключ) – 40-45 тыс. руб./м²;

    элитное жилье – от 65-70 тыс. руб./м².

Проекты классических и современных фахверковых домов стоимость:

    В эконом сегменте. До 100 м² — 1 100-1 600 тыс. руб., до 200 м² — 1 800-2 400 тыс. руб., до 300 м² — 2 700-4 500 тыс. руб.

    В бизнес-сегменте (2 этажа). До 100 м² — 4 300-5 900 тыс. руб., до 200 м² — 6 400-8 900 тыс. руб., до 300 м² — от 9 млн руб. за 2011 г.

На нашем сайте вы можете ознакомиться с наиболее популярными проектами. Фасадные дома От строительных компаний представленных на выставке малоэтажных загородных домов.

Описание видео

О том, как не надо строить фахверковый дом в следующем видео:

Заключение

Современные дома, построенные в архитектурном стиле Фахверк — необычная деталь в русском деревенском пейзаже. Такие постройки привлекают любителей экспериментировать с внутренним пространством; Современные технологии делают такие конструкции экологически чистыми, энергосберегающими и адаптированными к континентальному климату.Среди всех деревянных домов именно фахверковые конструкции с панорамными окнами позволяют ощутить присутствие природы и гармонию с ней.

Как построить фахверковый дом: технология фахверкового дома. Фахверк

В процессе разработки индивидуального проекта или выбора готового важно учитывать в первую очередь климат местности, а также рельеф и особенности грунта, на котором планируется строительство. Бывает, что возведение полноценного фундамента на участке невозможно по ряду причин, среди которых подтопление территории, наличие твердой горной породы и т.д.В таких случаях важно тщательно подобрать дизайн дома или коттеджа. Проект фахверкового дома – отличный способ решить эту проблему.

Основные черты фахверка

Отличительной чертой фахверка является наличие легкого несущего каркаса, выполненного, как правило, из деревянных балок и балок. Сами стены выполняют только функцию ограждения:

  1. Деревянная рама, окрашенная в темные оттенки корицы.
  2. Балконы изготавливаются из тех же брусков, что и сам каркас
  3. Второй этаж нависает над первым
  4. Наличие чердака

Преимущества современного фахверка

К основным преимуществам такого дома или коттеджа можно отнести экономию средств на фундаменте и покупке деревянного бруса, по сравнению с затратами, связанными со строительством дома из бревна или профилированного бруса. Технология строительства фахверковых домов позволяет в кратчайшие сроки завершить монтаж каркаса, стен и крыши. Ну и самое главное — этот стиль очень красивый!

Выбирая проект в стиле фахверк, важно обращаться к высококвалифицированным специалистам, имеющим опыт строительства подобных домов. Это связано с большим количеством сложных расчетов и сложностью процесса проектирования. В данном каталоге готовых проектов представлен широкий выбор готовых фахверковых домов и коттеджей различного дизайна по низким ценам!

Срок эксплуатации фахверковых домов составляет от 500 лет.Это чрезвычайно надежная и долговечная технология. Другие преимущества зданий:

Фахверковые дома под ключ собираются профессионалами за считанные месяцы;

Технология позволяет соорудить оконные проемы высотой в целый этаж. Если остановиться на этом решении, то в доме обязательно должна быть оборудована система «теплый пол». Стеклопакеты нужно выбирать энергосберегающие, не менее чем с двумя стеклами;

  Фахверковые дома с фото есть на нашем сайте. Особенность метода в том, что стены в таких коттеджах не являются несущими, являются ограждающими элементами и легко поддаются демонтажу;

 Возможно создание самых просторных помещений без несущих балок и перегородок;

  Клееный брус, из которого собирается каркас, является достаточно дорогим материалом. Но расходы более чем покрываются. Вам не придется делать сложный, тяжелый фундамент за счет того, что конструкция будет очень легкой;

  Главный плюс – экологичность. Фахверковые дома, проекты и цены которые вы можете изучить на сайте абсолютно безопасны. Отсутствие радиации, выброса вредных веществ и так далее. В таком доме дети будут расти здоровыми.

Клееный брус – материал, который можно не только тщательно высушить, его обрабатывают на специальном оборудовании. Дома из дерева дают максимальную усадку 1% за счет того, что при производстве поддерживается влажность на уровне 10%. Коттеджи из обработанного бруса трудно воспламеняются, устойчивы к атмосферным осадкам, а главное, не подвержены гниению и не поедаются насекомыми.

Как построить фахверковый дом?

Конечно, для того, чтобы построить фахверковые дома — проекты и цены нужно внимательно изучить. Основой конструкции является каркас. Крепление бруса друг к другу осуществляется по принципу шип на шип (на потайной шип, насечки и т. д.), при этом в стандартных технологиях используются металлические крепления, что значительно сокращает срок эксплуатации.

Раньше фахверк нужно было обновлять раз в 40 лет, сейчас этот срок «увеличили» более чем в 2 раза – до 100 лет.Максимальный срок строительства – шесть месяцев. Строительство дома занимает так мало времени благодаря тому, что используются легкие фундаменты.

Несущий каркас при отделочных работах не закрывается, поэтому у жильцов возникает ощущение максимального единения с природой. Если стены еще и стеклянные, то это ощущение усиливается в разы. Как правило, для стен используется ударопрочное стекло со специальной защитной пленкой. Это защитит ваш дом от мошенников, а также вас от случайных травм, которые можно получить, если разбить обычное стекло. Кроме того, внешнее стекло лучше оснастить зеркальной пленкой. Так вы сможете видеть весь мир вокруг себя, но при этом чувствовать себя в безопасности, ведь никто посторонний не увидит, что происходит в доме.

Посмотреть фахверковые дома с фото   можно на нашем сайте. Эти постройки относятся к разряду элитных, но доступных большинству людей. Главное составить проект, по которому можно определить окончательную стоимость строительства классического дома и фахверка, и убедиться, что в итоге цена будет если не одинаковой, то несколько выше .При этом фахверк имеет массу преимуществ и прослужит вам долгие-долгие годы.

  1.432.2-17.3 00 ПЗ Пояснительная записка
1.432.2-17.3 01 Узел 1 и 2. Крепление опорных консолей к приугловой стойке фахверковой
1.432.2-17.3 02 Узлы 3 и 4. Крепление опорных консолей к колоннам тавра
1.432.2-17.3 03 Узлы 5 и 6. Крепление опорных консолей с ответвлением двутавра
1.432.2-17.3 04 Узел 7 и 8. Крепление опорные консоли к фахверковым стойкам, смонтированным в продольном температурном шве
1. 432.2-17.3 05 Узел 9. Крепление пристенной фахверковой стойки к фундаменту
1.432.2-17.3 06 Узел 10. Крепление пристенной стойки фахверковой к фундаменту в поперечном температурном шве
1.432 .2-17.3 07 Узел 11. Крепление фахверковой стойки к фундаменту у концевой колонны среднего ряда
1.432.2-17.3 08 Узел 12. Крепление фахверковых стоек к фундаменту в условиях продольной температуры стык
1.432.2-17.3 09 Узлы 13 и 14.Стыки составных полустоек фахверковых
1.432.2-17.3 10 Узел 15. Крепление цокольных прогонов к легкобетонным панелям в углах здания
1.432.2-17,3 11 Узел 16. Крепление цоколей к легкобетонным панелям по рядовым центральным осям
1.432.2-17.3 12 Узел 17. Крепление малоугольного фахверкового столба к колонне и установка рядовых ригелей по углам здания
1.432.2-17.3 13 Узел 18. Крепление углового столба к колонне и установка стыковых болтов по углам здания
1.432.2-17.3 14 Узел 19. Крепление рядовых ригелей к колонне
1.432.2-17. 3 15 Узел 20. Крепление торца и подоконника к колонне
1.432.2-17.3 16 Узел 21. Крепление фахверковой стойки стойки к колонне и установка рядовых ригелей в поперечный температурный шов
1.432.2-17.3 17 Узел 22. Крепление рядовых и подоконников к колонне
1.432.2-17.3 18 Узел 23. Крепление фахверковой стойки к торцевая колонна среднего ряда и установка подоконной и торцевой перекладин
1.432.2-17.3 19 Узел 24. Крепление фахверковых колонн к колоннам и установка рядовых ригелей в продольном температурном шве
1.432.2-17.3 20 Узел 25. Устройство и заделка горизонтального шва на стыке панелей типов 1 и 3 с основанием
1.432.2-17.3 21 Узел 26. Устройство и заделка горизонтального шва на стыке панелей типов 1 и 3 с основанием
1.432.2-17.3 22 Узлы 27, 28. Крепление типа 1 панель сплошного производства к ригелям (в углу здания и в пролете ригеля)
1.432.2-17.3 23 Узлы 29, 30. Крепление сплошных производственных панелей 1 типа к ригелям (в месте стыка 2-х ригелей). Уплотнитель вертикального стыка
1.432.2-17.3 24 Узлы 31, 32. Крепление панелей скамечного изготовления 1 типа к ригелям (в углу здания и в пролете ригеля)
1.432.2-17.3 25 Узлы 33, 34. Крепление панелей 1 типа изготовления скамейки к ригелям (в месте стыка 2-х ригелей). Уплотнитель вертикального шва
1.432.2-17.3 26 Узел 35. Устройство и заделка горизонтального шва в месте стыка панелей типа 2 с основанием
1.432.2-17.3 27 Узел 36. Устройство и заделка горизонтального шва на стыке панелей 2 типа
1.432.2-17.3 28 Узлы 37, 38. Крепление панелей 2 типа к ригелям и крепление панелей между собой в углах здания
1.432.2-17.3 29 Узлы 39, 40. Крепление панелей типа 2 к ригелям (в пролете ригеля в месте стыка 2-х ригелей)
1.432.2-17.3 30 Узлы 41 , 42. Скрепление панелей типа 2 между собой и герметизация вертикального стыка
1.432.2-17.3 31 Узел 43. Крепление панелей 3 типа к ригелю (в пролете ригеля) и заделка вертикального стыка
1.432.2-17.3 32 Узлы 44, 45. Крепление панелей 3 типа к ригелям (в стыке из 2-х ригелей)
1.432.2-17.3 33 Узлы 46, 47. Крепление панелей 3-го типа к ригелям (в месте стыка 2-х ригелей)
1.432.2-17.3 34 Узел 48. Сопряжение продольной стены из ламинированных панелей 1-го типа , 2 и 3
1.432.2-17.3 35 Узел 49. Устройство и заделка поперечного температурного шва в стенах панелей типов 1, 2 и 3
1.432.2-17.3 36 Узел 50. Устройство и заделка продольного деформационного шва в стене из панелей 1 типа
1.432.2-17.3 37 Узел 51. Устройство и заделка продольного деформационного шва в стене из панелей 2 типа
1.432.2-17.3 38 Узел 52. Устройство и заделка продольного температурного шва в стене из панелей типа 3
1.432.2-17.3 39 Узел 53. Устройство и заделка поперечного температурного шва в стенах из панелей типа 1 , 2 и 3

Фахверковое строительство было особенно популярно примерно в 16 веке, в Западной Европе.Одной из отличительных особенностей коттеджа такого типа является наличие каркаса дома, который имеет ячеистую структуру, благодаря чему здание приобретает привлекательный внешний вид и индивидуальность. Проекты фахверковых домов имеют разную площадь, этажность и форму здания, благодаря чему можно возводить как большие коттеджи.

Проект фахверкового дома

Благодаря простоте конструкции снижается нагрузка на грунт, вследствие чего можно использовать мелкозаглубленный и более экономичный фундамент.Отличная теплоизоляция обеспечивает комфортное проживание при любых температурных перепадах.

Кроме того, следует отметить, что практически все построенные в фахверковом стиле оборудованы системой «теплый пол», что позволяет получить максимально благоприятные климатические условия для проживания в холодную зиму. В процессе изготовления фахверковых конструкций также используется высокотехнологичное оборудование, что существенно влияет на скорость монтажа дома – как правило, строительство занимает не более двух недель.

В общую стоимость строительных работ входит цена проектирования дома, устройство фундамента, монтаж конструкции дома и проведение шлифовальных и малярных работ, создание канализации, устройство наружных стен и внутренних перегородок, устройство крыш с паро- и гидроизоляцией, монтаж полы и потолки, стекольные, столярные и другие виды работ.

Главной особенностью конструкций таких домов является каркас, выполненный из прямых и изогнутых под разными углами деревянных брусьев.Эти балки в обшивке коттеджа не под обшивкой, а как на ладони.


Оригинальный фахверковый дом

Если в обычных домах нагрузка на фундамент создается всей конструкцией здания, то в фахверковых коттеджах основная нагрузка создается деревянным каркасом здания, и он полностью отсутствует на стенах. Эта технология строительства имеет множество преимуществ:

  1. Каркас фахверковых домов достаточно легкий, поэтому нет необходимости возводить мощный и дорогой фундамент.
  2. Строительство каркаса выполняется в кратчайшие сроки.
  3. Межстенное пространство можно заполнить любым утеплителем, благодаря чему готовый дом станет еще теплее и уютнее.
  4. Благодаря использованию каркасной системы возможно реализовать самые неожиданные архитектурные решения.

Читайте также

Проекты домов из стекла и бетона

Прочность каркаса получается за счет использования жесткостей треугольников, которые получаются при пересечении прямоугольных каркасов балками, расположенными по диагонали. Соединения деталей каркаса достаточно прочные и надежные.

Учитывая тот факт, что нагрузка на стены практически отсутствует, архитекторы создают поистине уникальные и красивые проекты фахверковых домов, возводя и убирая стены именно там, где этого требует проектный план.


  Еще один фахверковый дом

Все деревянные конструкции домов пропитаны специальными растворами, что позволяет надежно защитить здание от гниения, атмосферных осадков, возможности возгорания, а также поражения насекомыми.

В зависимости от выбранного проекта ячейки каркаса подлежат остеклению, а в некоторых случаях — обшивке всеми видами строительных материалов, содержащих теплоизоляционный слой. Благодаря выполнению различных отделочных работ готовую конструкцию можно выполнить в строгом или достаточно элегантном стиле – в зависимости от предпочтений будущего владельца коттеджа. Незастекленные части рамы можно декорировать любым другим подходящим способом. Остекление может быть выполнено с помощью «глухих» стеклопакетов или окон с откидывающейся фрамугой, которые можно монтировать непосредственно в

Бунгало

СКОЛЬКО СТОИТ ОТДЕЛКА?

Ориентировочная стоимость внешней и внутренней отделки: Стоимость отделки зависит от материалов, которые Вы используете. Например, ламинат в 2-3 раза дешевле паркетной доски. Паркетная доска в 3 раза дешевле паркета.

Самый недорогой, красивый и быстрый вариант отделки:
Полы: Трехполосная паркетная доска «Ясень». Стоимость квадратного метра в строительном магазине составляет 16-20 долларов США.

Стены: Широкая имитация бруса «Ель 18,5см». Стоимость квадратного метра от 6-10 долларов. США.

Потолок: Узкая имитация балки — «вагонка».Преимуществом этого вида отделки является быстрый монтаж. Недостаток в том, что со временем древесина темнеет. Поэтому рекомендуем покрыть все дерево лаком Tikkurila Paneeli Assa 20 с добавлением белого цвета. Тогда ваша древесина всегда будет выглядеть свежо и красиво!
Таким образом, Вы сможете быстро и недорого произвести красивую и экологичную отделку своего дома.
Ориентировочная стоимость материалов 5000 долларов США.

Лестница: Мы предоставим Вам подробные чертежи для самостоятельного изготовления лестницы.Стоимость материалов составит 300-500 долларов США.

Ванная комната: Ориентировочная стоимость отделки ванной комнаты начинается от 1600 долларов США (с материалами и работами) и очень зависит от ваших предпочтений.

Наружная отделка стен дома:
Снаружи можно отделать дом имитацией бруса. Минимальная стоимость материалов для внешней обшивки составляет около 1600-2000 долларов США.

Кровля: Для отделки кровли рекомендуем использовать финскую гибкую черепицу «Mida Quadro».Стоимость одной упаковки составляет около 8-9 долларов США (3 квадратных метра). Для крепления к металлической поверхности сэндвич-панелей саморезами с широкой шляпкой.
Стоимость гибкой черепицы для отделки кровли «Дом-Мини» составит около 3000 долларов США.
Материалы для отделки вашего дома обойдутся вам в 11-12 тысяч долларов США. Важно понимать, что это не дешевые материалы. Вы можете закончить свой дом, потратив в 2 раза меньше денег.

Фахверковый дом шикарно смотрится даже с самой недорогой отделкой из побеленного бруса и паркетной доски.

О нас — Tonfachwerk euro-spa GmbH

В прошлом архитектор почти на всех кирпичных заводах мог сам «залезть на крышу кирпича», чтобы лопатой придать кирпичу индивидуальный вид угля. С другой стороны, с сегодняшними технологиями практически невозможно повлиять на производственный процесс вручную. Некоторые архитекторы все еще могут быть знакомы с этой технологией обжига. в камерной или кольцевой печи. Раньше в распоряжении мастера по обжигу были только природные материалы: огонь, вода и глина.С помощью этих трех элементов были обожжены первые кирпичи, впервые в полевых условиях (так называемое полевое обжиг). Этот вариант производства существует до сегодняшнего дня, например. в Африке.

Однако из-за урбанизации и количества необходимых строительных материалов стало необходимо производить все больше и больше кирпичей. Это привело к созданию первого кирпичного завода.

Прежде чем, например, Гамбург был отстроен заново, вдоль Эльбы было построено более 130 небольших кирпичных заводов для производства необходимого количества кирпича.

Tonfachwerk полагается на традиции, чтобы сохранить почтенное ремесло мастера-стрелка. Основанная в 1990 году, компания постоянно ищет решения, позволяющие соединить современность со старой городской архитектурой в единое целое. Tonfachwerk специализируется на реставрации настенной и напольной керамики, в частности, традиционных материалов ручной формовки, а также материалов машинного прессования в специальных форматах, терракотовых декоративных элементов, а также глазурованной и неглазурованной напольной керамики, фигурного кирпича, а также широкого спектра дизайна. возможности в области современной городской архитектуры.

В конце концов, прогресс не остановился и в традиционной кирпичной кладке, так что и здесь перед архитекторами открываются невообразимые возможности реализовать свои керамические пожелания. Таким образом, традиции старинного ремесла могут сочетаться с инновациями в области современных строительных материалов.

Безусловно, традиционный кирпичный завод достигает своих пределов, когда речь идет о крупноформатных изделиях, которые можно изготовить только с помощью высококачественных технологий обжига. В области же художественной индивидуальной глиняной керамики старый кирпичный завод значительно превосходит современные керамические «фабрики» как по цвету и форме, так и по фактуре поверхности.
Наш девиз:

конструктивные особенности здания

Фахверковые дома – это разнообразие. Здание, построенное по этой технологии, легко узнать по характерной расшивке стен. Больше всего такое строительство распространено в Европе. В нашей стране эта технология пока не очень популярна.

Однако фахверковое строительство набирает все больше сторонников, что неудивительно.Продуманная конструкция, использование натурального, экологически чистого материала – далеко не все причины, по которым количество фахверковых домов увеличивается с каждым годом.

Особенности фахверковых домов

Фахверк (нем. Fachwerk — каркасная конструкция, фахверковая конструкция) — вид строительной конструкции, в которой несущим основанием является пространственное сечение наклонных (под разными углами) балок.

Эти балки видны снаружи дома и придают зданию характерный вид; пространство между балками заполняется сырцовым материалом, кирпичом, а иногда и деревом.Фахверк появился в 15 веке в Германии и стал очень популярен в Европе, особенно в ее северной части (от Британии до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральных строительных материалов.

Фахверковая технология относится к малоэтажному строительству, чаще всего такие дома имеют 1 — 2 этажа и реже 3 — 4. Может сочетать в себе несколько материалов: дерево, камень, стекло. В основе здания лежит каркас из клееного бруса.При этом брус соединяется под разными углами, что придает каркасу дополнительную жесткость.

Видео: Строительство каркасного фахверкового дома

Зазоры заполняются самыми разнообразными материалами. Сначала заливку делали саманом, а теперь используют кирпич, стекло, ОСП и т.д.

Стены в фахверковых домах не несущие, нагрузку принимает на себя каркас, который не прячется под облицовка, а наоборот выделяется и является главным архитектурным элементом.

Здание, построенное по фахверковой технологии, получается теплым за счет применения утеплителя. Дополнительным бонусом является возможность неограниченной перепланировки. Поскольку стены являются несущими, их можно перемещать или снимать без риска обрушения.

Монтаж такого домика довольно сложен, но при наличии опыта работы с деревом вполне можно справиться самостоятельно. Конечно, с такой задачей быстрее справятся профессионалы и вы можете быть уверены в качестве и надежности конструкции.

Возведение фахверка

Фахверковое строительство начинается с проекта. Поэтому строительство домов по этой технологии лучше доверить специалистам. Так как в каркасе используются соединения, характерные только для данного типа конструкции, произвести самостоятельные расчеты будет сложно.

Чтобы правильно позиционировать такие соединения, как: человек, получеловек, угловой человек, Вильдерман или Андреев крест, необходимо хорошо знать этот стиль и иметь знания пространственной геометрии.

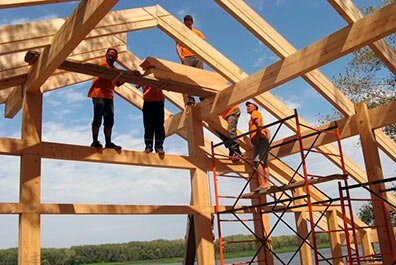

Сборка фундамента и каркаса

Когда проект уже готов, можно приступать к заливке фундамента и подготовке материала для каркаса. Эти два действия лучше выполнять одновременно – пока на участке заливают фундамент, детали каркаса изготавливаются на заводе.

Дом, построенный по технологии фахверк, не тяжелый, поэтому фундамент можно использовать мелкозаглубленный. После того, как основание готово, на него укладывают гидроизоляцию и делают обвязку.

Для обвязки используется деревянный брус, который крепится анкерными болтами. Затем остальные элементы соединяются в точном соответствии с проектом.

Материал стен

После установки каркаса можно приступать к заполнению зазоров, то есть к монтажу стен. Для этих целей подойдет любой понравившийся материал: кирпич, пенобетонные или газосиликатные блоки, камень, цементно-стружечные плиты, OSB, гипсоволокно, вагонка () и другие.

Главное, чтобы они соответствовали таким требованиям как:

  • влагостойкость;
  • хорошие показатели теплосбережения;
  • прочность;
  • легкий вес;
  • экологичность.

При использовании тяжелых материалов фундамент должен быть соответствующим. При оформлении стен следует учитывать, что каркас фахверковых построек должен быть открытым снаружи.

Со стороны фасада можно сделать отделку декоративными пластиковыми накладками с имитацией кирпича, но чаще всего используется именно он.

Крыша

Из всех видов крыш для фахверковых зданий чаще всего используется двускатная. Отличительной чертой такой крыши является отсутствие мансарды или мансарды, большие свесы.Широкие свесы защищают стены от дождя, а комнату от избытка солнечных лучей.

Материалом для кровли могут быть: ондулин, металлочерепица и другие легкие материалы. Керамическая черепица не подходит для фахверковых домов из-за большого веса.

Преимущества фахверковых построек

Фахверковый дом имеет большое количество преимуществ:

  1. не требуется массивный фундамент — конструкция легкая, поэтому достаточно сделать мелкозаглубленную ленту;
  2. здание не сильно дает усадку – поэтому нет риска деформации;
  3. технология фахверка позволяет скрыть любые коммуникации в стенных или напольных нишах;
  4. эстетика – главное достоинство, дом выглядит так, будто сошёл с картинки какой-то сказки.

Именно по этим причинам сегодня все больше людей обращают внимание на фахверковое строительство.

недостатки

Конечно, не стоит забывать и о недостатках:

  • Высокая стоимость проекта и монтажа конструкции;
  • Каркас требует постоянной защиты от непогоды, плесени и огня;
  • В регионах с холодным климатом придется делать дополнительную теплоизоляцию, что повлечет за собой удорожание.

Технология строительства фахверковых домов считается самой сложной, поэтому построить такой дом самостоятельно очень сложно. Поэтому для строительства фахверкового дома лучше пригласить специалистов.

Посмотреть видео: СБОРКА РАМА ФАХВЕРК

Фахверковые дома в сознании стойко ассоциируются с чем-то сказочным и европейским. Удивительно, но создание этих построек, в принципе, не предполагает значительных усилий, а поставить их на загородном участке — вполне осуществимое дело.Для этого нужно, конечно, знать технологии строительства и использовать качественные материалы. При взгляде на дома в стиле фахверк возникает желание потрогать их руками и, если не жить в них, то пожить какое-то время, чтобы оценить это строение по достоинству.

В переводе с немецкого «фахверк» означает «рабочая панель». Эта технология строительства появилась еще в средние века, когда состоятельные жители, для которых древнеримские строительные приемы были совершенно недоступны, были вынуждены переделывать их под свои возможности.Римляне, как известно, совершали множество военных походов, в ходе которых строили каркасные дома на завоеванных территориях. Для этого использовались деревянные срубы, которые забивали цементом и щебнем и таким образом получали каркас. Позже он был заложен кирпичами и камнями. Характерной чертой этих построек было введение в поверхность вертикальных стоек каркаса, подкосов и горизонтальных балок. После того как основание и стены дома были побелены известью, деревянные составляющие дома все больше выделялись на их фоне, создавая неповторимое своеобразие жилища.

В период с 14 по 16 века немецкие, английские и другие европейские дома в стиле фахверк совершенствовались, а технологии их создания совершенствовались. В результате в каждой части Европы сложились свои декоративные узоры и мотивы этих построек. Часто они были очень сложными.

Современные фахверковые дома (видео)

Строительство фундамента и монтаж каркаса

Начало строительства фахверкового дома начинается с подготовки участка.Очень важно проверить прочность почвы. Фахверковые дома можно строить на основе любого фундамента, предназначенного для создания деревянного дома, но по своему весу они достаточно легкие, оказывая минимальное воздействие на грунт. Соответственно, если грунт склонен к вспучиванию и внутри него много воды, то здание будет крайне неустойчивым. Для этого к выбору фундамента следует подойти со всей ответственностью. В некоторых случаях можно довольствоваться столбчатым, плитным или свайным фундаментом, но иногда необходимо создать ленточный вариант.

Фахверковые дома, так как они имеют деревянный каркас, во многом зависят от качественной гидроизоляции. Для этого на поверхность фундамента укладывается слой гидроизоляционного материала и только потом монтируется обвязочный венец. Его сечение должно быть не менее 50х200 мм. Все балки перед монтажом необходимо обработать антисептиками, чтобы защитить древесину от вредителей. Кроме того, все деревянные элементы покрыты огнеупорной жидкостью. Обвязочный венец в дальнейшем становится основой каркаса, ведь к нему крепятся все его нижние части.

Невидимые деревянные элементы стены, которые будут скрыты под обшивкой, создаются из обрезной доски (45х145 мм). Их также обрабатывают материалами для предотвращения возгорания и предотвращения появления вредителей.

Жесткость и прочность каркаса фахверкового дома достигается тем, что в местах стыков на его элементах создаются потайные шипы и «ласточкин хвост». Внешне они могут выглядеть несколько сомнительно, но дома, построенные по этой технологии, стоят в Европе уже более 300 лет, что является лучшим доказательством прочности таких креплений.

После установки каркаса дом требует создания четырехскатной крыши, которая осуществляется с использованием стандартной для этого метода стропильной системы. Для кровли чаще всего выбирают металлочерепицу. В общих чертах фахверковый дом создается как любой каркасный дом, с той лишь разницей, что стены зашиваются.

Соединение «ласточкин хвост»

Это старый метод соединения деревянных балок друг с другом. В то же время он до сих пор считается самым сложным и трудоемким в создании.Лучше всего использовать на расстоянии между стыками от 3 до 4 м. Этого достаточно, чтобы фахверковые дома получили хорошую жесткость. Как правило, даже в наиболее ответственных местах несущей конструкции применение «ласточкина хвоста» вполне оправдано и не приводит к преждевременному ремонту.

Отличительные черты стиля

Фахверковые дома – это всегда деревянные конструкции. Их основу составляют вертикальные стойки, горизонтальные балки и раскосы (так называются балки, скрепляющие стены домов по диагонали). Расстояние между столбами традиционно соблюдается на расстоянии 3-4 м. Крепления между балками и балками могут быть видимыми или невидимыми. В первом случае используется ласточкин хвост, а во втором — потайной шип. Для этого на одной балке создается паз, а на следующей – шип.

Фахверковые дома (видео)

Облицовка стен

В старину для утепления и обшивки стен активно использовали глину и камыш, но сейчас необходимость в этом полностью отпала.Базальтовая вата чаще всего используется для утепления дома, а цементно-стружечные плиты (ЦСП) – для обшивки стен, которые соединяют несущие части конструкции. Кроме того, вам понадобится специальный ветрозащитный и пароизоляционный материал.

Внутри дом обшит обычным гипсокартоном или стекломагниевыми листами (СМЛ). Последний вид облицовки довольно мало знаком на постсоветских просторах, но в то же время позволяет качественно заменить гипсокартон, асбестоцементные плиты, гипсоволокнистые листы и другие подобные материалы. Его преимущества в том, что он совершенно не горит, не впитывает влагу, отлично переносит удары. То есть стекломагниевый лист пробить очень сложно.

Наружная отделка стен

Дом снаружи отделан обычной шпаклевкой и белой краской. Все балки перекрытий необходимо оставить необработанными. Стиль фахверк также требует, чтобы все карнизы крыши не были подшиты, а раскосы, стойки и балки оставались видимыми. Единственное, что можно сделать, это обработать их специальной тонирующей пропиткой для дерева, чтобы выделить их на фоне белой стены.

Отделка фасада фахверкового дома потребует тщательного подбора пластиковых окон, которые должны иметь коричневый цвет под дерево. На сегодняшний день существует множество цветных проектов фахверковых домов с различными размерами и планировками. Дизайнеры предлагают своим покупателям различные варианты цветов брусков от светло-коричневого до черного. Соответственно, создать фахверковый дом своими руками, используя один из них, вполне реально.

Каркасно-панельные здания и сооружения относятся ко II группе капитального жилья.Прежде всего, это фахверковые дома.

Как самостоятельный стиль строительства домов фахверковые дома возникли в Германии в 15 веке. Слово «фахверк» переводится с немецкого как панельная (щитовая) конструкция (Fach — панель, Werk — строение). Фахверковые конструкции применялись для строительства в различных сферах. Дома, склады, больницы, ратуши и даже небольшие церкви строились на деревянном каркасе. Деревянные конструкции выполняют как каркасную, так и декоративную функцию.Сегодня фахверковые дома на Западе возвращаются в современную жизнь благодаря большой площади остекления.

Фахверковые дома в центре Европы придавали средневековому городу своеобразие, но были достаточно суровы с точки зрения бытового комфорта. Благодаря тому, что ограждающие конструкции этих сооружений обладали высокой теплопроводностью (в большинстве случаев их толщина не превышала 14-16 см ), устройство на обширных неотапливаемых чердаках жилых помещений для прислуги — снижение теплопотерь через покрытие. Несмотря на многочисленные конструктивные недостатки, считающиеся холодными даже для мягких зим Голландии, эти дома, тем не менее, стали неотъемлемым элементом местного колорита. Кроме того, каркасное жилище позволило в короткие сроки с минимальными вложениями решить острейшую жилищную проблему. Однако даже хорошо сохранившиеся здания исторической зоны западноевропейских городов имеют многочисленные разрушения и трещины по южным фасадам, так как именно здесь в первую очередь проявляются последствия неравномерного перегрева.

Реконструкция старых фахверковых построек за рубежом сопровождается реставрацией переизданных изданий начала 18-19 вв. по строительству фахверковых домов, начиная с изучения наиболее ответственных с точки зрения реконструкции узлов. Богатейший даже в краеведческом плане материал был собран в Лейпциге и других городах, пострадавших во время войны.

Решения карнизных узлов до сих пор вызывают много трудностей.Весной в наших городах повсеместно можно наблюдать мокрые стены в подкарнизной части с многочисленными трещинами от углов здания. Классические карнизные решения всегда остаются актуальными.

Ограждающие конструкции фахверкового дома представляют собой двойную систему пересекающихся деревянных балок, пространство между которыми заполнено грубообожженными глиняными блоками, многие из которых к моменту реконструкции плохо сохранились. Там, где были доступны местные материалы, песчаник и т. д.вместо обломков глины. материалы, не обладающие достаточной износостойкостью. Фрагменты деревянной обрешетки во многих местах сгнили, разрушились и требовали замены.


Фахверковая конструкция состоит из деревянного каркаса и наполнителя — глины или кирпичей, которыми заполняют промежутки между балками. Конструктивные элементы в нем одновременно выполняют декоративную функцию. Видимые снаружи деревянные балки дают зрителю четкое представление о структуре здания, поэтому отпадает необходимость в таких стандартных элементах классической архитектуры, как карнизы, фризы или пилястры.

Но у деревянных фахверковых построек был серьезный недостаток: уязвимость к огню (хотя дубовая древесина относительно устойчива к высоким температурам). Кроме того, древесина при контакте с наполнителем подвергалась повышенному гниению и биологическому повреждению.


Городские власти нередко принимали меры по тушению пожаров, запрещая соломенные крыши или возводя толстые каменные противопожарные стены (например, в Оснабрюке).

В городах поощрялась замена деревянных фасадов каменными, как в Нюрнберге. Этот процесс начался, по-видимому, раньше, чем предполагают многие исследователи. Например, дом 12 на Обер-Кремергассе в Нюрнберге приобрел каменный фасад не позднее 1398 года. Однако это почти не сказалось на внешнем виде здания, за исключением конфигурации окон.

Первоначально они группировались по три, причем среднее окно в каждой тройке располагалось несколько выше боковых (такое расположение окон было распространено по всей Верхней Германии и Швейцарии). Соседние фахверковые постройки на каменных цоколях (дома 16 и 18 на Унтер-Кремергассе) относятся к более позднему периоду, 1452-1560 гг.

Материалы, используемые для строительства здания, не всегда определялись достатком горожанина. Качество некоторых фахверковых построек, возведенных по заказам могущественных гильдий или богатых патрициев, было исключительно высоким. Типичное здание гильдии периода около 1480 года — гильдия «Михайловское братство» — стоит на рыночной площади «деревянного» города Фритцлар.От соседних жилых домов его четко выделяет расположенный на первом этаже холл, в который ведут две аркады со стрельчатыми арками, и эркер, охватывающий три этажа — со второго по четвертый. На уровне крыши этот эркер превращается в восьмиугольную башню со шпилем. Столь узкая застройка — результат законодательных ограничений, связанных с планировкой города: под дома с фасадами, выходящими на улицу, отводились небольшие участки. Дизайн этого здания гильдии восходит к франконской традиции деревянного зодчества, распространенной в Центральной и Западной Германии.

В Эхингене (Швабия) до наших дней сохранилось новое здание Госпиталя Святого Духа, построенное в характерной алеманнской традиции фахверковых домов, которая преобладала во всех юго-западных германских землях. Его отличительными чертами являются, в частности, небольшие окна, втиснутые в узкие промежутки между перемычками, и большие промежутки между стойками каркаса. Эти стойки вместе с распорками образуют различные геометрические фигуры, получившие антропоморфные названия.На первом этаже этой больницы находилась богадельня, на втором и третьем — комнаты так называемых «ученых» и прислуги. Кухня изначально тоже располагалась на третьем этаже.

Дом на Кнохенхауэрштрассе в Брауншвейге является примером фахверковых домов, типичных для Нижней Саксонии (хотя этот тип деревянных конструкций также встречается по всей северной Германии). Правда, от старого здания сохранились лишь фрагменты, но и они отчетливо демонстрируют характерные черты этого типа: все балки расположены под прямым углом друг к другу, верхние этажи выдаются далеко вперед, стойки каркаса разделены узкими промежутками , и, наконец, ряды близко расположенных других окон образуют так называемый «фонарь». Подоконники, украшенные резьбой, винтовыми фризами, надписями и типичными позднеготическими орнаментами, предвосхищают роскошную декоративную резьбу 16 века.

В 1480 году в Нойштадте близ Марбурга была возведена башня Юнкер-Хансена — круглое укрепленное здание смешанной конструкции, в котором камень сочетался с деревянным каркасом. Эта башня служила для защиты замка и небольшой деревни. В архитектурном плане это нечто среднее между цитаделью замка и бастионом крепостной стены.

Вот уже более десяти лет в Германии проводятся специальные экскурсии — «Фахверк-стрит».

Фахверковые дома также встречаются во Франции, Великобритании, Австрии, Бельгии, Голландии, скандинавских странах, но особенно славится ими Германия.

В современной Германии насчитывается около двух миллионов фахверковых зданий. Но, конечно же, экскурсионный маршрут охватывает не все из них. Первая часть немецкой «фахверковой улицы» была проложена от Везербергланда до Фогельсберга еще в 1990 году. И сейчас «Фахверковая улица» протянулась на более чем 2,6 тысячи километров и проходит более чем по 100 городам разных федеральных земель.

Сегодня насчитывается девять маршрутов вдоль дорог и городов, являющихся памятниками семисотлетней и даже тысячелетней истории страны (строительство по этой технологии началось давно, но пик пришелся на 16 век). Самые старые сохранившиеся фахверковые дома стоят, в частности, в Эсслингене. Зданиям этого города около 750 лет.Самые старые дома в Лимбурге-ан-дер-Лане были построены в 1289 году (впрочем, в Германии есть и более старые постройки этого типа).

«Фахверковый дом» — это дом, построенный по определенному образцу: жесткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), на который опиралась крыша. Балки чаще всего изготавливались из прочного и прочного дуба. Верхние этажи иногда строили из сосны или ели. Удивительно, но и сегодня, спустя несколько столетий, на балках иногда можно увидеть римские цифры — они еще лежали на земле, еще до сборки каркаса строители отметили место каждой балки в общей конструкции.

В целях экономии из камня построили только постаменты. Люди более зажиточные позволяли себе строить весь первый этаж из камня в двух-трехэтажных домах.

Пространство между элементами каркаса строители заполнили камышом, ветками, щепой, соломой и различными строительными отходами, перемешанными с глиной (а в Англии для утепления добавляли еще и овечью шерсть). Таким образом, при строительстве была сэкономлена древесина,
и к тому же заполненные «щели» позволяли дому дышать – летом в нем не было ни особенно жарко, ни холодно зимой.Позже пространство стали заполнять кирпичом, а нередко еще и выкладывать красивым орнаментом.

Полученные панели оштукатуривали, а сам каркас обычно оставляли на виду. Фахверковые дома и сегодня поражают своими четко разделенными темными и белыми элементами. Состоятельные горожане заполнили межкаркасное пространство резными панелями из дерева. Особенно эти архитектурные изыски стали популярны в конце 16 – начале 17 веков.

Фахверковые постройки имеют свою терминологию, которая использовалась веками.В основном это указывает на особенности расположения балок в зданиях. Так, форма креста, похожая на латинскую букву «х», называется «Андреевский крест» (по имени апостола Андрея, распятого на таком кресте). На основе «Андреевского креста» возник более богатый орнаментальный мотив, близкий русской букве «ж». Он стал символом огня и одновременно защитой от огня. Другая форма называется «Человек» или «Дикий человек». В ней боковые косо расположенные отрезки балок пересекаются на треть или посередине высоты несущей вертикальной балки.Конструкция, в которой косые срезы балок не пересекаются, называется «швабская баба».

Орнаментальные завитки, похожие на букву S, часто можно увидеть на угловых балках стен. Они служили амулетами от молнии. Устрашающие маски по углам домов тоже «охранники». Розетки были символами солнца и, как полагали, приносили плодородие и изобилие.

Фахверковые дома в Европе отличаются как стилем, так и национальными особенностями. Например, британские и французские фахверковые дома имеют вид подчеркнуто вертикальных полос, а немецкие – несколько вариантов, но с одной общей тенденцией к оригинальному орнаменту на фасаде.

Фахверковые дома испытали влияние модных архитектурных течений: готика, барокко, ренессанс. Фасады фахверковых домов, построенных в эпоху Возрождения, украшены характерными для этого стиля декоративными элементами: розетками, ракушками, листьями аканта, венками, гирляндами, вазами с цветами, маскаронами и др.

От барокко фахверковые дома имеют аллегорические фигуры и высокие фронтоны с мощными завитками по краям. Нередко на углу здания или на консоли, поддерживающей эркер, появлялись фигуры бюргеров или персонажей из Священной истории.

Особой частью декора стали даты, гербы и целые щиты с надписями на фасадах. Они указывали, кому принадлежит дом, какой ремесленной мастерской принадлежит домовладелец или чем он занимается профессионально.А иногда вдобавок на фасаде что-то писали: пожелания благополучия, разные нравоучительные изречения. Собственно, это прообраз нашей сегодняшней нумерации домов.

Фахверковые дома начали выходить из моды в середине 18 века. Более состоятельные горожане хотели использовать современные инженерные коммуникации, но фахверковая конструкция им не нравилась. И только в 20 веке ностальгия по старине заставила инженеров придумать способы сочетания современной и старой постройки: так во многих городках и даже в крупном Франкфурте появились реконструированные фахверковые дома.В них оставили наружные стены, а «начинку» полностью заменили на современную.

Строительство каркасных домов на сегодняшний день является основным направлением в строительстве. Фундамент каркасного строения чаще всего делают по столбчато-ленточному типу. На фундамент устанавливается деревянный каркас, который собирается по принципу сот с шагом 5-6 сантиметров. Каркас изготовлен из хвойного бруса, просушенного до влажности 15%.

Дерево предварительно обрабатывается пропитками от повреждений насекомыми, гниением, огнем, а также антисептиками. После установки несущей конструкции снаружи она обшивается влагостойкой плитой, а внутри стена заполняется различными огнеупорными изоляционными материалами. Чтобы ветер и влага не разрушали ваш каркас, его с двух сторон обшивают паропроницаемой мембраной, т.е. каркасный дом — «дышащий» дом.

Внутри после установки мембраны каркас обшит гипсокартоном. После этого выполняется разводка сетей и коммуникаций, которые также обшиваются гипсокартоном.В результате получается стена толщиной 20 см, при этом все коммуникации спрятаны в стены.

Преимущество каркасного дома в том, что отделку жилого помещения можно производить сразу после строительных работ. То есть от идеи создания дома до заселения пройдет не более 3-4 месяцев.

Считается, что такие дома очень экономичны за счет более тонких стен по сравнению с домами из бревна или бруса. Если в соответствии с климатическими особенностями России наружные стены бревенчатого дома должны быть не менее 20 см, то для каркасного дома вполне достаточно 15 см. Однако следует помнить, что срок службы деревянного дома составляет 50 лет, а каркасно-панельного – 30 лет.

Благодаря эффективному сочетанию дерева, утеплителя и теплоизоляционных материалов можно построить каркасный дом, подходящий практически для любой климатической зоны. Именно универсальность этой технологии, возможность разработать проект под каждый индивидуальный заказ сделали столь привлекательным сегодня строительство каркасных домов.

Из-за низкой долговечности сегодня проводится реконструкция фахверковых домов.Но теперь к этому подходят более смело, что позволяет накопить огромный опыт.

Старое покрытие, покрытое полиэтиленом, перестраивается под дополнительный этаж, а над ним надстраивается мансардный этаж, в точности повторяющий контуры старой крыши. И, хотя в Европе практически не осталось собственного конструкционного бруса, все работы ведутся с использованием деревянных несущих конструкций, так как их незначительный вес не добавляет существующему фундаменту.

В Западной Европе, когда при реконструкции исторических фахверковых зданий полностью сохраняется внешний вид строения, несущие конструкции и устройство для термореабилитации сооружения делают только изнутри здания, путем уменьшения внутренняя полезная площадь.

После ремонта деревянных конструкций фахверкового дома внутри здания была возведена стена толщиной 24 см, чаще всего из поризованного пустотелого кирпича таким образом, чтобы между ней и фахверковой стеной в 12см есть зазор: 8см — для укладки теплоизоляционного материала, а 4см — для вентиляции фахверковой стены.

В результате принятых мер толщина наружных стен, как правило, вырастает до 56 см что уменьшает жилую площадь.В этом случае встает вопрос об обустройстве чердаков. Для этого необходимо заменить не рассчитанные на повышенную постоянную нагрузку деревянные балки перекрытий, которые к этому времени во многих конструкциях полностью вырабатывают свой срок службы. Кроме того, при реконструкции фахверковых домов устанавливают современные санузлы, в том числе в мансардных этажах.

При решении возникших задач европейские строители пошли по самому сложному для себя пути, завершив проекты и выполнив все работы в максимально щадящем для старинных построек режиме.Внутренняя стена выполнена из фахверка, с точным соблюдением той системы перевязок, что имели наружные стены, поэтому замена балок перекрытия не представляет сложности, так как новые балки опираются на фахверк внутренней стены, имевшей более высокая несущая способность.


Необходимость сохранения старинного вида усложняет и внешнюю отделку. Снаружи дом оштукатурен в три слоя, и каждый слой должен был полностью высохнуть перед укладкой следующего. Количество цементного вяжущего уменьшается от внутреннего слоя к внешнему слою.Сверху наносится минеральная фасадная краска. Швы отреставрированного деревянного фахверка не только бережно сохранены, но и углублены, а сохранившиеся детали наружных глинобитных стен остаются в первозданном виде.

Так как основные теплопотери в здании происходят через окна, оконных проемов в таких конструкциях было немного, их делали небольшими, так как они вписывались между фахверковыми балками.

Поэтому внутренние помещения не были достаточно изолированы.При устройстве новых оконных проемов при реконструкции старались не трогать существующую фахверковую систему. К мансарде еще уменьшился шаг фахверка на концах строения, расположение окон могло полностью изменить архитектурный облик строения. В конце 40-х годов ХХ века появились первые модели наклонных мансардных окон шведского производства. При реконструкции исторических зданий им отдавалось предпочтение, в первую очередь, потому, что они практически не меняли существующий облик здания , сливаясь с односкатной крышей.И только за период эксплуатации выяснилось, что мансардные окна пропускают на 40% больше света, чем обычные.

Реконструкция фахверковых домов 49 и конца 80-х годов уходящего века. Первые мансардные окна были сделаны глухими, без возможности открывания

После реконструкции и обновления жилого фонда исторической застройки отношение к мансардам изменилось.С установкой водопровода, лифта и электропроводки мансарда приобрела статус элитного жилья. Современные коммуникации не только приравняли мансардный этаж к любому другому, но даже сделали его более предпочтительным по уровню комфорта.

Строительство домов по данной технологии заключается в устройстве монолитного фундамента, с заранее рассчитанной глубиной в зависимости от существующих климатических условий.

Далее возводятся стены, например, из деревянного клееного бруса, которые следует покрыть антисептическими средствами, а затем, после возведения самого каркаса, лаком, защищающим от воздействия внешней среды.


Хвойные деревья преимущественно используются в качестве строительного материала. Фахверковые дома имеют несущий жесткий каркас из вертикально расположенных стоек, горизонтально расположенных балок и диагонально расположенных раскосов, составляющих особенность всей конструкции.

Пустое пространство между стенами таких домов следует заполнить различными строительными материалами, а жесткость конструкция получит благодаря тем же раскосам. Крепление деталей конструкции повлияет на повышение уровня прочности каркаса.

Для строительства дома по фахверковой технологии может быть выбран любой земельный участок. При возведении фахверкового здания появляется возможность воплотить в реальность абсолютно любые архитектурные идеи и фантазии.

Темы со строительством домов по технологии фахверк традиционно пользуются повышенным вниманием пользователей FORUMHOUSE.Девелоперов в первую очередь привлекает эффектный, «под старину» внешний вид такого строения.

Но в России редко встретишь настоящий фахверковый дом. На это есть причины, главная из которых – построить дом по фахверковой технологии сможет далеко не каждый. Сказалось большое количество ручного труда и сложность всех технологических этапов. Остро ощущается недостаток практической информации. большинство руководств, инструкций и примеров даны на иностранных языках и собраны на зарубежных сайтах.

Поэтому большинство застройщиков вынуждены имитировать фахверковые дома, делая «фахверковую» раскладку из досок, по фасаду из плит ЦСП или ОСП. Тем более интересна тема пользователя нашего портала с ником asx_75, строящего «в одной каске» небольшой, но «честный» фахверковый дом.

В этой статье:

  • Особенности фахверковой технологии.
  • Строительство дома по фахверковой технологии.
  • Инструменты и материалы.

Особенности фахверковой техники

Фахверк (нем. Fachwerk) представляет собой каркас, построенный из деревянных брусьев. Особенность технологии в том, что деревянный стоечно-балочный каркас дома ничем снаружи не зашивается и остается на виду. Пространство между столбами, укосами и балками заполняют кирпичом, реже камнем или, как вариант, саманом — соломой, камышом или камышом, смешанным с глиной, которую затем штукатурят.

Это придает дому архитектурную выразительность, узнаваемость и в то же время накладывает существенное ограничение на использование данной технологии в условиях нашего сурового климата, даже Подмосковья, не говоря уже о Сибири или Севере.

Дело в том, что каркас из бруса большого сечения (200х200 или 200х250 мм) является значительным мостиком холода. Кроме того, между сердцевиной и брусом (живым материалом) могут появиться зазоры. Ветер будет дуть сквозь стену. Открытый каркас (дерево) подвержен повышенному износу из-за негативного воздействия атмосферных явлений (солнечные лучи, снег, дождь, частые переходы через «0»). Это приводит к необходимости регулярного ремонта и обновления фасада.

В Европе климат мягче, чем в России, а дома, построенные по технологии фахверк, при должном уходе стоят не одно столетие.

Сам фахверковый каркас собирается по технологии «шип-паз» на деревянных штифтах и ​​с применением различных соединений:

  • разрез,
  • соединения в полдерева,
  • полуфабрикаты и др.

Для этого требуются хорошие столярные навыки и натренированная рука.

Но все эти недостатки отходят на второй план, когда видишь настоящий фахверковый дом. Причем «честный», т.к. имитация фахверка на здании, даже искусно выполненная, остается имитацией.

Настоящий фахверковый дом никого не оставит равнодушным.

Основная ошибка застройщиков, пытающихся имитировать фахверковые дома – выбор узких досок для их раскладки на фасаде. В результате теряется монументальность здания, т.к. фахверковый каркас несет основную нагрузку , соответственно для него требуются мощные балки, укосины и стойки. Доски сечением 150/100х25 мм (часто используются для имитации фахверковых домов) выглядят какой-то странной отделкой, как обычные декоративные «вкрапления» на фасаде.

Вторая ошибка — погоня за идеальной геометрией раскладки и доведение поверхности досок «до блеска». В то время, если посмотреть на настоящий фахверковый дом, то можно увидеть, что любой брус имеет неровности, естественные изгибы, дефекты, сучки, трещины и т. п. Т.е. дерево «живое», и его естественная красота не «убита» чрезмерной механической обработкой.

Все это работает на аутентичность, а самое главное — планировку при симуляции надо выполнять не как «кажется красивее» или «как вам больше нравится», а строго в соответствии с канонами фахверковых домов — где каждый элемент каркаса не просто так, а находится на своем месте.

Если делать имитацию фахверковых домов, то для начала нужно просмотреть не один десяток фотографий старинных европейских фахверковых домов. Чтобы понять суть элементов каркаса, понять, как они работают в единой системе, связаны друг с другом, а затем попытаться повторить их на фасаде.

Балки, укосины, стойки и другие вертикальные и горизонтальные элементы каркаса в фахверке выполняют чисто практическую функцию — несут и перераспределяют нагрузки здания.

Настоящая красота фахверкового дома заключается в функциональности каркаса, где все элементы необходимы, и нет места ненужным деталям и вычурным украшениям.

Как построить настоящий фахверковый дом в России

Простота фахверка (формы), не путать с технологией, может сыграть злую шутку с человеком, решившим его повторить. Кажется, можно посмотреть картинки, купить бар, взять цепную пилу и приступить к работе.Такой подход приведет к плачевным результатам.

Фахверк начинается с приобретения глубоких знаний об этом виде строительства и составления проекта.

Вам придется потратить время и изучить ключевые элементы фахверкового дома и то, как они сделаны. Дело в том, что работает asx_75.

asx_75 Пользователь FORUMHOUSE

У меня была возможность побывать в Германии. Я увидел «вживую» настоящий фахверковый дом, который мне так понравился.Я его изучал, фотографировал строения, читал рекомендации, посещал тематические сайты. Вернувшись в Россию, он решил воспроизвести «уголок Европы» на садовом участке, потому что возникла необходимость построить баню. Скажу сразу — я не профессиональный строитель. Многое в моей работе было сделано по наитию, что-то не по канонам фахверковых домов, где-то я придумал сам. Работал один и с минимальным набором инструментов.

Забегая вперед, продемонстрируем фото того, что уже получилось у участника нашего портала (дом сейчас в процессе строительства крыши).

Теперь возвращаемся в 2016 год и переходим к описанию процесса возведения фахверкового дома.

Чтобы возвести каркас, а потом залить его пеноблоками (это отход от классического фахверка, и почему asx_75 я выбрал именно его, мы расскажем чуть позже), пришлось постараться.

Предыстория этого проекта интересна. По словам пользователя, сначала возникла идея построить на участке баню.Для этого выбрал фахверковый каркас, т.к. считал, что он не сможет построить даже стен из кирпичей или блоков. Первоначальная идея была такова – ставится каркас, а пространство зашивается плитами ОСП с последующим монтажом утеплителя и парогидроизоляции.

Но в процессе возведения каркас так всем понравился, что на семейном совете решили построить «пряничный» домик 5х4 м, а на участке старый кирпичный дом переделать под баню.

Далее — отпала идея зашить пространство между балками OSB. Если сделать фахверковый дом, то это реально! В Европе фахверковые дома (пространство) часто заполняют кирпичом, но это требует определенной сноровки и знания определенных секретов. Потому что кирпич кладут не просто так, а после специальной подготовки либо его, либо бруса. Не вдаваясь в подробности, скажем, что для этого и сделаны фигурные канавки.

Пеноблок достаточно легко поддается обработке, и asx_75 обосновался на нем, тем более, что из этого материала дальше будут выкладываться внутренние перегородки.

Пеноблок, чтобы он влез в каркас, использовался не стеновой, а перегородки.

Выбор инструментов и материалов для строительства фахверкового дома

Составив план строительства, пользователь приступил к реализации задуманного. Для начала необходимо определиться с материалом, инструментом и основой. Для постройки фахверкового дома нужно иметь много специализированного сложного строительного столярного инструмента, с помощью которого вырезают фигурные пазы, шипы и т.п.вырезаются в древесине. А вот asx_75 стоил намного меньше комплекта.

asx_75

Выбирая другой инструмент для строительства фахверка, хотелось бы взять «хитрую» импортную пилу и не спеша, аккуратно выпиливать ею пазы. А вот распилить дерево по волокнам, а тем более брус — это уже другая задача. Подумав, я пошел за цепной электропилой. Включив в магазине, решил, что это не мой инструмент, с точки зрения безопасности труда, поэтому купил сабельную пилу.Также мне понадобилась мощная перфоратор, которую я использовал в режиме сверления. Спиральные сверла, молоток, зубило и молоток.

Хотя сабельные пилы традиционно считаются инструментом для разрушения — распиливания деревянных перегородок, элементов каркаса, труб, веток и т. д., в умелых руках этот инструмент станет незаменимым помощником.

asx_75

Попробовав поработать «саблей», могу сказать, что она отлично себя зарекомендовала.Пила с широкими зубьями прекрасно распиливает древесину вдоль волокон, подгоняет рубанки, нарезает пазы. Тем более, что мой инструмент не профессиональный, без гасителя колебаний, но сильно упростил сборку рамы.

На каркас пошел брус сечением 15х15 см. Причина – массогабаритные характеристики материала. Мы уже говорили выше, что красота фахверка во многом зависит от массивности его каркаса … Брус большого сечения придает строению монументальность и солидность.

Такой кадр уже не выглядит дешевым реквизитом.

Пользователь рассуждал так: брус сечением 10х10 см выглядит несерьёзно, с брусом 20х20 см неудобно работать одному, переворачивать его, не говоря уже о поднятии бруса на высоту без использования крана или электрическая лебедка. 15-й бар в самый раз. Его можно поднять в одиночку, но он достаточно массивен для фахверкового каркаса.

В фахверке от asx_75 нет ни одного гвоздевого соединения.Все части каркаса крепились на обычные покупные шпильки диаметром 2 см.

Более того, штифты являются не просто соединительным элементом, а играют большую декоративную роль, придавая готовой раме неподдельную аутентичность.

asx_75

При забивании дюбелей я сначала прибивал их заподлицо, но потом, изучая свой фотоархив, заметил, что строители фахверка часто не втапливают дюбеля заподлицо с поверхностью бруса, а оставляют небольшой «хвостик» длиной около 3 см снаружи.Мне очень понравился этот элемент. Тем более, что на нее потом можно повесить кашпо с цветком.

Штифты не были оставлены круглыми, а были слегка зачищены со всех сторон, что придало им вид шестигранника. Что это делает связь сильнее. Отверстия под штыри в двух элементах, в классической конструкции фахверковой конструкции (стойка-балка), сверлятся не симметрично, а с небольшим смещением относительно друг друга. Те. сначала сверлим детали (отдельно друг от друга), а потом соединяем их и вбиваем дюбель.Это также увеличивает прочность соединения, так как при забивании дюбеля из-за несимметричных отверстий сборка жестко заклинивается.

Отметим, что пользователь отказался от этого по причине значительного усложнения работы, тем более, что узел «шип-паз» + забивной дюбель получился очень крепким.

Отверстия под штифты сверлил следующим образом: спиральным сверлом по дереву (диаметром 2 см) через патрон перфоратором, работающим в режиме «сверло», вбивал в брус.Важный момент: первые отверстия пользователь сделал «на глаз», в результате штифты пошли криво. По угловому уровню уже просверлены следующие отверстия, что обеспечило строгую горизонтальность отверстий под штифты.

Немного разобравшись с теоретической частью, перейдем к практике. Возведение фахверкового дома началось с заливки фундамента. В качестве фундамента asx_75 выбрал свайный фундамент. Для этого в земле пробурили отверстие диаметром 300 мм, на глубину около 1 м, в колодец поместили «рукав» из свернутого в трубу рубероида, стянутого проволокой. Затем залили бетон.

Уровень оголовков свай выведен в горизонт с помощью гидроуровня.

Совет: решив повторить этот вид современного «народного» фундамента, не стоит экономить на руберонике и брать более толстый, потому что тонкий хуже держит форму, и свая может получиться бочкообразной.

На этом этапе были ошибки. Расстояние между сваями оказалось разным, потому что первые сваи ставились через 0.8 м. Потом пользователь прочитал, что расстояние можно увеличить до 2 м, но решив перестраховаться, уменьшил его и выбрал промежуточное значение.

Ошибка привела к асимметрии стоек каркаса, т.к. точки крепления находятся в местах установки свай. Но это добавляло «изюминку» всей конструкции, ведь зачастую фахверковые дома не обладают идеальной симметрией, что делает их более «живыми».

После возведения фундамента на него уложена обвязка из бруса сечением 15х15 см.Использовались такие виды соединений, как полудеревянные и полутворожные.

Более подробно об особенностях строительства классического фахверкового дома вы уже можете узнать в теме asx_75 . В нашей статье рассказывается, . Также рекомендуем статьи, и . А на видео показаны нюансы возведения каркаса с фасадом для фахверкового дома.

Каркасные дома по принципу фахверка известны давно, так как изготавливались из сосны и получались очень теплыми и крепкими.Такие дома и по сей день не теряют популярности среди жителей загородных домов, частных коттеджей и дач, поэтому их можно встретить в разных уголках планеты, где люди заботятся о комфорте и хотят жить в красоте. Предлагаем вам ознакомиться с технологией по строительству фахверковых домов своими руками.

Конструкции фахверковых домов

Фахверковый дом сочетает в себе дерево, камень и стекло. Все это сочетается и образует общую гармоничную композицию.Внешний вид этих домов узнаваем и его сложно спутать с другими типами каркасных построек. Фахверковый дом строится быстро, служит долго и отличается теплотой и красотой. Наличие больших окон позволяет расширить горизонт и сделать пребывание в доме комфортным.

Строительство фахверкового дома начинается с закладки фундамента. Возводится как моноблочный железобетонный фундамент, либо по принципу мелкозаглубленного.Глубина рассчитывается с учетом особенностей местного грунта, близости прохождения грунтовых вод, особенностей будущей постройки.

Для каркаса конструкции фахверкового дома берутся специальные сосновые брусья. Каркас изготавливается в полном соответствии с проектом, с учетом уклонов и расчетом несущей способности здания. Стены по проекту фахверкового дома не несущие.Они делят пространство дома на части и при этом получаются легкими и жесткими. Их соединение производится с помощью шипов, железных скоб, пластин. Нижняя часть рамы соединена с фундаментом анкерными болтами. Перед этим основание дома покрывается двумя слоями гидроизоляции. Нижняя часть здания покрыта пенополистиролом, так как он препятствует проникновению влаги и холода в помещение.

Данная каркасная конструкция фахверкового дома по технологии строительства может быть заполнена различными материалами.Стены внутри дома заполняют тепло- и пароизоляцией в матах с прослойкой изофола или другого фольгированного материала. Украшение дома можно заказать под ключ или сделать своими руками с использованием любых смесей.

Как построить фахверковый дом своими руками

Перед возведением фахверкового дома необходимо составить план. В нем должны быть описаны: технология и последовательность работ, количество материала, тип фундамента. Вы можете составить планировку строительства дома самостоятельно, либо обратиться к профессионалам, которые помогут воплотить все идеи на бумаге и подскажут, как воплотить их в жизнь.

  1. Сначала рассчитывается глубина, выкладывается и заливается железобетонный фундамент дома.
  2. При создании плана могут быть включены осевые конструкции и любые дополнительные элементы, делающие дом конструктором.
  3. Каркас изготавливается из шлифованного или клееного соснового бруса, предварительно пропитанного защитными составами. После установки рамы ее необходимо вскрыть лаком.

Каркасно-каркасное строительство позволяет:

  • сократить строительство по технологии в кратчайшие сроки;
  • сделают дом надежным и долговечным.

В таком строительстве количество древесного материала сведено к минимуму, что позволяет помимо экономии времени получить деньги.

Каркас, террасы, стены, крыша дома соединены деревянными шипами и железными скобами. При этом конструкция получается прочной и в то же время легкой. Наружные ячейки заполнены матами с тепло-, звуко- и влагозащитными свойствами. Сверху все закрывается фанерными плитами с антисептической пропиткой или плитами ОСП.После этого вставляются окна, двери и можно приступать к облицовке. Обшивка каркаса производится из любого материала, который будущий владелец этого дома выберет по своему вкусу.

Фахверковые дома по технологии строительства в них всегда много окон, а стены чаще всего отделаны деревом или камнем. Эти сочетания сделают ваш дом завершенным и красивым. Окна чаще всего бывают глухими, распашными, панорамными или витринными. Они фиксируются силиконовым герметиком и закрываются войлочными наличниками.

Инженерные сети и коммуникации прокладываются под полом. Спрятаны различные кабели для освещения домов и улиц, водопроводные и канализационные трубы. Для такого дома чаще всего используется теплый водяной пол в виде обогрева. Трубы для канализации и водоснабжения внутри дома взяты из полипропилена. Разводка к розеткам осуществляется внутри стен.

При выборе крыши при строительстве чаще всего используется двускатная бескровная конструкция, но вы можете сделать любой другой, самый необычный вариант на свое усмотрение.В любом случае должны быть большие свесы, защищающие дом от непогоды и яркого света. Террасы позволяют создать эффект продолжения дома, они также расположены под общей крышей. Потолки внутри дома обшиты гипсокартоном или любым древесным материалом. Полное соблюдение планировочной документации и технологии позволяет построить фахверковый дом, отвечающий требованиям надежности, что гарантирует комфортное проживание в нем долгие годы.

Фахверковый способ применяют для частного строительства, для возведения гостиниц, кафе и других общественных зданий.Зная технологию, можно построить фахверковый дом под ключ своими руками с минимальными затратами. Другой способ – запросить цены у застройщика и купить готовый дом.

Технология установки фахверка. Фахверковые дома

Мало кого может оставить равнодушным элегантный вид старинных улиц и площадей европейских городов. Небольшие домики, аккуратные в 2-3 этажа, с нарочито открытым деревянным каркасом, причудливо повторяющим выбеленный фасад, выглядят уютно и прянично.

Слово фахверк (нем.) (Fachwerk) буквально означает каркас, обозначает пространственную конструкцию из соединенных между собой вертикальных стоек, горизонтальных балок и наклонных раскосов из дуба или хвойных пород. Ячейки, образованные элементами каркаса, заполнялись подручными строительными материалами: кирпичом-сырцом, смесью глины и соломы, армировались сеткой из ивы или природным камнем. Средневековый строитель совершенно не заботился об укрытии деревянных частей каркаса, скорее из соображений экономии, но именно эта особенность придавала экстерьеру и интерьеру домов индивидуальность и шарм.Этакий старый Квадратиш. Практиш. Кишка.

В привычном нам виде понятие фахверковых домов сформировалось около 600 лет назад. Возникнув как одна из самых быстрых и дешевых, эта технология строительства жилья за 100 лет стала архитектурным искусством. Линии каркаса приобретали более сложную и правильную структуру, фасады наполнялись деталями чисто декоративного, эстетического назначения, увеличивалась этажность зданий, возводились даже целые замки.Несмотря на кажущуюся легкость и хрупкость конструкции, многие фахверковые дома служат уже несколько столетий без замены несущих элементов каркаса, что характеризует эту технологию как чрезвычайно надежную. А в обычном понимании фахверковый дом – это, по сути, каркас.

Полувековая технология получила второе рождение около полувека назад в ответ на требовательный спрос тех, чьи глаза устали от современной железобетонной архитектуры. В основе современного фахверкового здания лежит система Herrenalb, разработанная немецким архитектором Гетцем.Дома, созданные по этой технологии, отличаются выразительностью, гармоничностью, запоминающимся внешним видом и высоким уровнем комфорта. Отличительными чертами любого современного фахверкового дома являются деревянный каркас с массивными стойками и балками, большая площадь остекления (до 100% площади всех стен), панорамные окна «в пол», широкие свесы крыши. Главная «фишка» — открытые элементы каркаса — роднит современный фахверковый дом с традиционным.

Несмотря на кажущуюся непрактичность (конечно, у нас есть традиция, что чем больше площадь остекления, тем сильнее теплопотери), дома, построенные по системе Герренбальда, идеально подходят для нашего климата.Новые технологии позволили не ограничивать толщину стен за счет использования клееного бруса в стойках каркаса, а применение современных стеклопакетов значительно снижает теплопроводность окон.

Технология современного фахверкового домостроения начала свое осторожное шествие по России около 10 лет назад. Сначала под Москвой были коттеджные поселки, непременно премиум-класса, рассчитанные на взыскательную публику, требовательную к самому лучшему. И дело не в том, что стоимость строительства такого дома очень высока – построить современный фахверковый дом не дороже, чем построить кирпичный дом аналогичного размера.А дело в хитром ходе маркетологов, воспользовавшихся новизной технологий и «нагрузивших» красивое словосочетание «современный фахверк» кучей отличных эпитетов: уникальный, эксклюзивный, ультрамодный и т.д. И как вы понимаете , избранность и статус не могут стоить дешево.

Однако стремление к прекрасному присуще не только элите, но новизна технологических приемов и, как следствие, отсутствие достаточной информации побуждает наших соотечественников к смелым экспериментам.Со временем один из частных застройщиков, отдав должное эффектному виду фахверка, попытался украсить фасады своего дома бюджетной стилизацией, воспроизведя на них раскладку досок, имитирующую фахверк. Как это сделать читайте в .

Но будем честны, имитация есть имитация, как справедливо заметил пользователь в своем комментарии. ArtFamily Самостоятельно реализующий проект».

ArtFamily Участник FORUMHOUSE

Имитация не более чем граффити на стене, философия (ну или эстетика) фахверковой технологии не в раскладках на фасадах, а в максимально заметной структуре.

Современный фахверковый дом – это не компромисс, это молодое, но уже полностью сформировавшееся направление в архитектуре. А на FORUMHOUSE есть пользователи, которые воплощают свои мечты в жизнь в рамках принципов концепции Herrenbald — Modern Fachwerk. Кто-то заказывает на заводе конструктор из клееного бруса по готовому проекту, чтобы самостоятельно собрать настоящий современный фахверковый дом. Именно так и поступил пользователь Evgeny Romanov, никнейм — EvgeniyRomanov о чем он говорил в своей теме

ЕвгенийРоманов FORUMHOUSE Member

На момент строительства было очень мало, можно сказать, информации в сети об этой технологии почти не было, и я решил строить самостоятельно, и пришлось учиться на собственных ошибках.Сейчас людям намного легче, они мне часто пишут и звонят, а я с удовольствием отвечаю на все вопросы, помня, как тяжело мне было в моменты выбора ответа на поставленные передо мной вопросы в этой ситуации.

В качестве фундамента для своего дома площадью около 150 метров Евгений выбрал утепленную шведскую плиту. Пользователи портала, владеющие вопросом, охарактеризовали такой выбор фундамента как наиболее соответствующий требованиям технологии, хотя и не единственно возможный.В качестве альтернативы можно использовать МЗЛФ или свайно-ростверковый фундамент с полом по грунту.

Общий объем клееных конструкций составил 28 куб.м. При этом для различных элементов каркаса использовалась своя номенклатура. Так, сечение угловых стоек было 300*300 мм, промежуточных — 300*180 мм, внутренних 180*180 мм, для обвязки использовался брус 300*180 мм. Эти цифры показывают, что толщина наружных стен дома может быть до 300 мм, и если пренебречь эстетикой открытых стоек в целях повышения энергоэффективности, то толщину можно увеличить.

Каркас из современного фахверка собирается на так называемых схватках, путем соединения вертикальных и горизонтальных элементов в пазах фахверка, которые изначально вырезаются на заводе в соответствии с проектом.

Всего в таком конструкторе около 500 насечек. В отличие от традиционного фахверкового каркаса, где каркас был снабжен укосинами, обеспечивающими его устойчивость, в системе Херренбальда устойчивость обеспечивается за счет надежного соединения узлов и высокой точности насечки, что гарантирует плотное прилегание элементов на своих местах.Все узлы соединены сквозными металлическими штырями.

ЕвгенийРоманов

Началась сборка фахверкового каркаса, сначала под балки проложена гидроизоляционная лента. После того, как выставили саму обвязку, все выровняли клиньями, по уровню и уровню. Затем брус крепился к фундаментной плите с помощью анкеров, и мы приступили к установке первых столбов.

Учитывая большую массу отдельных элементов рамы, ее сборка должна производиться достаточно большой бригадой с использованием крана.

ЕвгенийРоманов

Небольшой совет для тех, кто решил собрать фахверковый дом, ПОКУПАЙТЕ ТАЛФ! Я возвращал его уже 5 раз, так что точно.

Далее в логической последовательности происходила сборка каркаса, после установки вертикальных стоек производился монтаж обвязочных балок, являющихся основанием для второго этажа. В процессе строительства в авторской теме неоднократно поднимался вопрос о мостиках холода, образуемых сквозными металлическими штырями.Евгений доверился немецкой педантичности и не стал менять проект. Дальнейшая эксплуатация показала, что при грамотной системе вентиляции и работающем отоплении (теплые полы) конденсат на шпильках не образуется, а теплопотери сравнимы со статистической погрешностью.

Стропильная система также была изготовлена ​​из клееного бруса, а ее монтаж произведен по общим принципам. Ширина свеса кровли составила около 1,5 метра, что помимо внешней эстетичности несет еще и практическую нагрузку – значительно снижается намокание фасада во время атмосферных осадков, а широкие свесы препятствуют нагреву дома от прямых солнечных лучей.В качестве кровли используется натуральная цементно-песчаная черепица.

Закончив установку рамы, Женя приступил к заполнению ячеек. Южный фасад, а также некоторые ячейки других фасадов заполнены панорамными энергосберегающими окнами, смонтированными по технологии безрамного остекления. Общая площадь остекления составила 85 кв.м. При такой технологии еще до сборки каркаса в соответствующих стойках и балках с помощью фрезера выбираются пазы. Ширина канавок должна быть примерно на 1 сантиметр больше толщины стеклопакета; после установки это пространство заполняется герметиком.Глубина пазов такова, что сначала стеклопакет вдавливается в один паз до упора, затем вставляется в другой паз и центрируется с помощью специальных опор, после заполнения герметиком монтируется нижняя планка.

Следует отметить, что современный энергоэффективный стеклопакет, в конструкции которого используется многофункциональное стекло, а также триплекс, имеет коэффициент теплопроводности, сравнимый с деревянной стеной толщиной 20-22 см, а также завидная ударопрочность.

Внутри глухих ячеек фасада установлены каркасные рамы под базальтовый утеплитель, изнутри смонтирована пароизоляция, а снаружи уложен листовой ветрозащитный материал (это может быть ОСП, МДВП и т.п.), на которой наружная отделка фасада (фиброцементный сайдинг) крепилась заподлицо с лицевой плоскостью стоек каркаса… При такой конструкции особое внимание следует уделить пароизоляции, учитывая, что пленка не создает герметичный контур, а является размещают только в ячейках, оставляя открытыми несущие элементы каркаса, что требует особой осторожности при выполнении работ, а также применения специальной ленты.

Технологически вариантов заполнения ячеек каркаса очень много — от кирпича (а-ля традиционные фахверковые дома) до многослойных пирогов с применением базальтовых утеплителей, специальных мембран и пленки, или эковата. Одним из наиболее близких по духу традиционному фахверковому строительству, а также экологически чистым вариантом является заполнение ячеек арболитовыми блоками с последующим оштукатуриванием.

Способы декорирования фасада ограничиваются только вашей здоровой фантазией. Это и мокрый фасад, и вентилируемый с имитацией или планкеновой обивкой, и декоративный: клинкер, имитирующий старую кирпичную кладку, и другие варианты. Хотя надо понимать, что сама концепция современного фахверка накладывает определенные стилистические ограничения на выбор кровельного материала, а также оформление фасада.

Фахверковые дома видели многие, хотя и не подозревали об этом.

Достаточно просто включить фильм, документальный или художественный фильм о Германии. И вы увидите эти аккуратные домики, с фигурными каркасами, часто увитыми плющом. При этом многие архитекторы выделяют такие фахверковые дома в особый «немецкий стиль». В России сейчас стали строить дома, имитирующие фахверковый стиль, при этом используются любые доступные строительные материалы, например, тот же сайдинг.

Я видел много таких домов на берегу Черного моря — нельзя осуждать людей за такое подражание, они просто хотят, чтобы их дом выглядел красиво, а учитывая, что у нас средняя зарплата 20 тысяч, а немецкий в пересчете на наш рубль 120 000, то таких людей начинаешь уважать только больше.

Но в этой статье мы поговорим о классическом фахверковом доме и о том, как построить дом в этом стиле.

По правилам строительство по технологии и в стиле фахверк начинается с угловой кладки камней, в месте образования угла из балок перекрытий обвязочных и фахверковых стоек, как промежуточных, так и угловых .

Это делается для того, чтобы дерево не гнило.

По правилам, давно сложившимся на родине фахверкового строительства, шаг между стойками должен составлять 2 фута (60 сантиметров).

Сегодня при использовании фахверкового стиля уже делают обычный, используя бетон. Это проще и, так сказать, технологичнее, а раз так, то и быстрее.

На следующем этапе возводится деревянный дом, состоящий из стоек, балок, ригелей, подкосов, подкосов, верхней и нижней обвязки.

Если проект дома многоэтажный, то стойки, как правило, делают двухэтажными. Элементы фахверкового каркаса изготовлены из прямоугольного бруса.Прочность и жесткость каркасу придает применение соответствующих соединений деталей — на потайной шип, на шип «ласточкин хвост» и другие виды врубок, закрепляемых для повышения прочности деревянными шпонками. (Нагель — это застежка в виде большого деревянного гвоздя.) Отсутствие каких-либо металлических застежек — главное отличие традиционных фахверковых домов.

Для строительства каркаса фахверковых домов, как правило, выбирают прочные и долговечные породы дерева – в основном дуб, ель, пихту, дуглас.Принято считать, что древесина экологически чистая, поэтому чаще всего ей отдают предпочтение перед другими материалами. При правильном использовании деревянные элементы не оказывают неблагоприятного воздействия на здоровье человека.

Нельзя также забывать о типичном для фахверковой архитектуры и проектов домов расположении элементов каркаса, которые образуют так называемые «фигуры»: «человек», «дикий человек», «андреевский крест» и многие другие с иногда экзотическими именами. Эти элементы каркаса, всегда оставаясь на виду, визуально рассекают фасад на панели различной формы и создают весьма причудливый узор из геометрических фигур.Декоративная функция сруба – одна из главных особенностей фахверковой архитектуры.

Для фахверковой конструкции характерно использование резных деталей: придание фигурных форм оголовкам выступающих на фасад балок, резьба солярных символов и друденфуса (орнаментальные элементы в виде звезд, вписанных в круг), декорирование угловые столбы домов резными деревянными скульптурами, украшающими щипцы клещами в виде лошадиных голов.

Рис.1. Деревянный каркас фахверкового дома состоит из стоек, балок, ригелей, подкосов, подкосов, верхних и нижних обвязок.

После возведения каркаса дома на следующем этапе стены заполняются фашинными панелями (в Европе фашины ткут или вяжут из ивовых прутьев, а в Восточной Азии — бамбуковыми), обмазанными глиной, сырцовым кирпичом или, так и из природного камня.

Кирпичные вставки крепятся к каркасу шпильками, вставленными одним краем в балки или стойки. Еще один старинный способ крепления кирпичных вставок к раме — использование треугольных реек, которые крепятся по периметру проема к внутренним поверхностям рамы.При этом в крайних кирпичах для этих реек вырезается треугольный паз.

Рис. 2. Прочность и жесткость раме придает использование различных видов шиповых соединений и насечек, закрепляемых для увеличения прочности деревянными штифтами.

В старину щели, которые неизбежно образовывались между вставками и деталями каркаса дома, конопатили ватой, смешанной с известью, а затем штукатурили известковым раствором.

В современных условиях заделка трещин производится примерно так же, но используются более технологичные промышленные герметизирующие и отделочные материалы.

Кроме того, чтобы превратить фахверковую постройку в дом, отвечающий современным требованиям комфортности проживания, необходимо утеплить стены и установить в них дополнительную звукоизоляцию.

Однако дополнительную тепло- и звукоизоляцию устраивают, как правило, с внутренней стороны стен, стараясь не нарушать традиционный, исторически сложившийся архитектурный стиль фахверкового дома.

По сложившейся традиции деревянные балки каркаса окрашивают в темно-красный, коричневый или даже черный цвет.Что касается штукатурки, то деревянную раму также традиционно обводят «жирной» черной линией, чтобы детали рамы казались более толстыми, массивными и прочными. Причем эта методика используется как в Германии, так и в Китае. Очень часто оштукатуренные панели украшают различными растительными орнаментами, гербами, надписями или другими изображениями. Если заполнение кирпичное, то из кирпича выкладываются различные геометрически правильные, повторяющиеся узоры.

Чаще всего исходным материалом для основного элемента фахверка — наполнителя — является глина, так как она не является дефицитной, распространена практически повсеместно и ее можно получить, не нанося никакого ущерба окружающей среде.Глина представляет собой мелкозернистую осадочную горную породу, пыльную в сухом состоянии и пластичную во влажном состоянии. Диаметр его частиц не превышает 0,005 мм, но при соблюдении традиционной технологии возведения фахверковых построек пыль при их последующей эксплуатации не образуется.

Еще одним распространенным наполнителем является керамический кирпич. Основным сырьем для его производства является описанная выше глина, поэтому на этапе эксплуатации кирпич безопасен для здоровья человека. Однако при оценке воздействия керамических материалов на окружающую среду необходимо учитывать высокие энергозатраты и промышленные выбросы на этапе производства.

Иногда в качестве наполнителя используется натуральный камень. В большинстве случаев природный камень дружелюбен к человеку, к тому же уже в естественном состоянии он обладает необходимыми строительными свойствами, главное из которых – долговечность. В фахверковом строительстве натуральный камень используется без какой-либо дополнительной обработки, поэтому нет отходов, а при использовании местных каменных материалов снижается нагрузка на окружающую среду, связанная с его добычей и транспортировкой.

Крыша фахверковых домов, как правило, выполняется из традиционных материалов: черепицы, камыша и плит натурального или промышленного сланца.Во влажных климатических условиях им покрывают и стены зданий. В настоящее время шифер уже перестали производить с использованием асбеста, заменив его другими волокнистыми материалами, безопасными для здоровья человека.

Однако при выборе современных строительных материалов и технологий следует проявлять некоторую осторожность и расчетливость, так как не все они сочетаются с исторически сложившимся и своеобразным архитектурным стилем фахверковых построек.

Итак, для наружных подоконников и наружных планок не следует использовать хвойную древесину.Даже при обработке современными средствами защиты он имеет ограниченный срок службы.

Для этих целей лучше использовать традиционный дуб, хотя он сложнее в обработке и стоит намного дороже.

Не стоит также увлекаться широкими проемами входных дверей и въездных ворот, так как тяжелые распашные двери со временем неизбежно приведут к деформации деревянных стоек и балок каркаса. Расстояние между соседними деревянными столбами не должно превышать 120 см, а если это расстояние все же необходимо увеличить, следует использовать стальные конструкции.

Рис. 3. Проект современного фахверкового дома со всеми элементами настоящей традиционной архитектуры и технологии.

Также следует соблюдать осторожность при использовании современных изоляционных и герметизирующих материалов при заполнении фахверкового каркаса. Дело в том, что исторически стены фахверковых домов всегда имели трещины. Это позволило на многие десятилетия избежать гниения деревянных деталей каркаса благодаря эффективной естественной вентиляции. При использовании современных герметизирующих материалов необходимо предусмотреть специальные вентиляционные зазоры и каналы, что далеко не всегда удается сделать, не нарушая традиционный стиль фахверкового дома.

Среди деталей, плохо вписывающихся в традиционные направления фахверковой архитектуры, можно выделить металлические двери с большой площадью остекления, особенно если они имеют множество декоративных элементов округлой формы. Современные пластиковые окна с широкими проемами, лишенные мелких обвязочных деталей, совершенно не подходят для фахверкового дома. Такие окна могут полностью разрушить архитектурный стиль и характер здания. Аналогичный эффект достигается при расположении оконных проемов «шагом» по отношению к соседним горизонтальным балкам или перекладинам.Не следует забывать, что пересекающиеся балки и стойки должны делить пространство стены на ровные прямоугольники правильной формы. Перекошенные прямоугольники и квадраты совершенно неуместны на фасаде дома.

В отличие от конструктивных элементов дома, при выборе способа его отделки, декоративных деталей и цветовых оттенков возможности гораздо шире. Каркас и его наполнение могут быть как контрастных цветов, так и окрашены в два близких оттенка одного цвета, или даже одного цвета.

По старинной немецкой традиции по окончании строительных работ фахверковый дом украшают ветками лиственных деревьев и устраивают новоселье.

Фахверк – это не только технология строительства, но и архитектурный стиль

Несмотря на свою многовековую историю и более чем почтенный возраст, фахверковые дома остаются популярными в современном домостроении.

Фахверк — каркасная конструкция из деревянного бруса, состоящая из системы стоек, балок, ригелей, раскосов и обвязок.Именно наличие раскосов, а также большое разнообразие соединений, фиксируемых деревянными штифтами и придающих жесткость каркасу, отличает фахверковые дома от других видов каркасного домостроения. Еще одно отличие состоит в том, что элементы каркаса не прячутся под облицовку, а выступают наружу из плоской поверхности стен, визуально расчленяя стены на геометрические сечения и придавая зданию фактурную четкость и выразительность. Пространство между балками деревянного каркаса заполнено различными строительными материалами, а сами стены покрыты штукатуркой.

На заметку

В старину в качестве наполнителя стен в фахверковых домах использовали практически любой доступный материал: глину, щепу, саман (смесь глины с камышом или соломой), битый камень и даже строительный мусор. Состоятельные горожане заполнили межкаркасное пространство резными панелями из дерева.

Чтобы сверху не капало

Очень часто в фахверковых конструкциях используются уступы пола: верхние этажи нависают над нижними, образуя подобие ступенчатых уступов.Можно подумать, что целью является увеличение площади каждого последующего этажа. Отчасти это правда. Но это лишь следствие, а главное было в другом. Таким гениальным способом средневековые зодчие защищали необожженные глинобитные стены деревянным каркасом от разрушительной влаги, от которой страдали в первую очередь фасады зданий с высокими фронтонами и большим количеством окон.

Современный вариант

Сегодня вместо обычного бруса для каркаса чаще всего используют клееный брус, который более прочен и минимально подвержен деформации и растрескиванию.Клееный брус и балки, изготовленные на заводе, могут иметь разное сечение и нестандартную длину (до 18 м), что позволяет реализовать любые архитектурные идеи. Кроме клееного бруса в современных фахверковых домах может использоваться несущий каркас из металлического термопрофиля. Возможна укладка современного волокнистого утеплителя в фахверковый каркас, хотя из-за наличия раскосов эта процедура заметно усложняется, ведь в толще утеплителя ни в коем случае не должно быть пустых «карманов».

Традиции и инновации

Более дорогой, но очень эффективный вариант «утепления» – энергосберегающие стеклопакеты. Фасады могут быть остеклены практически на 100%, создавая при этом неповторимый дух в доме, который можно было бы назвать царством пространства и света. Использование большого количества стекла никак не влияет на прочность здания. Изготовленные на заказ стеклопакеты с низкоэмиссионным стеклом (i-glass, K-glass) позволяют добиться низкого уровня теплопотерь, соответствующего современным нормам теплосбережения жилых зданий.Это, в сочетании с современными системами отопления, обеспечивает тепло и комфорт при очень скромном энергопотреблении. Ну а чтобы отгородиться от нескромных взглядов, достаточно просто задернуть шторы.

Фахверк на «упрощенке»


Есть упрощенный вариант — внешняя и внутренняя отделка дома в стиле фахверк. Он заключается в том, что на оштукатуренные стены наклеиваются деревянные декоративные элементы, имитирующие стойки, балки и раскосы фахверкового каркаса.Эти деревянные детали обычно окрашивают в темный контрастный цвет. Это решение применимо к домам, построенным в разных стилях и из разных материалов. Любой конструктивный «скелет» можно спрятать под изящной фахверковой «кожей»: каркасом, нестроганым брусом, кирпичом или пеноблоками.

Каркасно-фахверковый дом своими руками — пример проекта и строительства


Репутация каркасных домов, в том числе фахверковых, в нашей стране подорвана.

Может и не безнадежно, но достаточно серьезно.Существует много причин для этого. Ведь все мы мечтали о самых дешевых и доступных домах. И когда в конце прошлого века на отечественном рынке наконец-то появились относительно недорогие и энергоэффективные каркасные конструкции (почему-то в нашей стране их сразу стали называть канадскими, хотя зачастую они не имели к Канаде никакого отношения) , все были в восторге.

Вот оно! Это случилось! Простой и теплый дом! Но вместо того, чтобы перенять западный опыт строительства и эксплуатации таких домов и творчески переработать его, чтобы приспособить к российским условиям, заказчики и строители поспешили сэкономить на всем и на всех.

Идеология заказчика, впрочем, вполне понятна: плати меньше, а получай больше. В результате «канадские» дома в первую очередь лишились систем воздушного отопления и охлаждения. После этого канули в лету системы принудительной приточно-вытяжной вентиляции.

Строители также способствовали как «экономии» стройматериалов, так и упрощению конструкций, что зачастую было чревато весьма неприятными последствиями. «Совместные усилия» за считанные годы привели к тому, что большинство заказчиков до сих пор не хотят слышать о каркасных домах.

В итоге строители, умеющие возводить хорошие каркасные конструкции, уже 15 лет пытаются восстановить свою репутацию и доказать, что каркасный дом был, есть и, возможно, останется самым недорогим, технологичным, энергоэффективным и экономичный тип строения на долгое время вперед.

Практически каждому заказчику приходится доказывать свою правоту на деле, демонстрируя сданные объекты. А продвинутые строители даже разрабатывают новые технологии возведения каркаса, выгодные … (не удивляйтесь!) Для заказчика.

Однако, к сожалению, недоверие где-то глубоко укоренилось, и, наверное, поэтому объемы каркасного строительства растут крайне медленно. Но, к счастью, они все еще растут.

Как восстановить престиж раме?

Еще в 2007 году над этим вопросом задумались проектировщики и строители компании «Заокские просторы и пейзажи». Они разработали достаточно простую и понятную модульную систему проектирования и строительства фахверковых домов, суть которой заключается в следующем.Каркас дома собирается из клееных стоек и брусьев сечением 200 х 180 мм.

При этом стойки монтируются со строго определенным шагом — около 2,5 м (из чего следует модульность системы), что соответствует удвоенной ширине листов гипсокартона, плит ЦСП и ОСП, используемых для обшивки рамы, а, значит, сводится к тому, чтобы количество отходов было сведено к минимуму.

Кроме того, такой мощный каркас, который остается видимым снаружи и изнутри, как это принято в фахверковых домах, обеспечивает прочность и надежность собранной конструкции.Любопытно, что при этом в нем отсутствуют всевозможные подкосы и тому подобные элементы, характерные для классического фахверкового дома.

Вместо них жесткость конструкции придают листы ОСП или ЦСП, которые монтируются на ребро в проемы каркаса (технология заполнения проемов — ноу-хау).

Для соединения элементов деревянного каркаса между собой были разработаны оригинальные унифицированные узлы (всего их около десяти), что удобно для проектировщиков — теперь они сразу создают не только проект дома, но и специальный файл, который позволяет управлять автоматизированной линией, изготавливающей необходимые стойки и балки.

Новая система не менее удобна для строителей. Ведь на строительную площадку поступают уже готовые детали с соединительными чашками и шипами и даже с пазами для установки металлических соединительных элементов (они же используются в конструкции).

При этом ничего подгонять не нужно — выбрать нужный фрагмент из доставленных пачек (сборка осуществляется в строго определенном порядке, который нельзя нарушать), установить на место и зафиксировать соединение с металлической частью указаны в сопроводительной документации (применяются шурупы тухари, металлические перфорированные элементы и т.п.). — необходимость каждого из них определяется проектировщиком).

Если какая-то деталь не подходит, сборщик (правильнее его так называть), не пытаясь что-то подгонять самостоятельно, как это обычно принято на стройке, останавливается и вызывает прораба.

Однако этим преимущества новой системы не ограничиваются. Так как создаваемая конструкция не подвержена усадке, в ней допустимо устанавливать крупногабаритные стеклопакеты непосредственно в образованные рамой проемы, экономя таким образом на их дорогостоящем рамном обрамлении.Но это не все.

Созданная конструкция может быть утеплена до требуемой заказчиком степени энергоэффективности. Клиент хочет построить пассивный дом — нет проблем.

ФАХВЕРКОВЫЙ ДОМ НА СКЛОНЕ

Строительство фахверкового дома общей площадью 302 м 2 компанией «Заокские просторы и ландшафты» по собственной технологии достаточно подробно описано на фото репортаж со стройплощадки. Мы добавим лишь несколько комментариев.

Строительная площадка находится рядом с музеем-заповедником «Поленово». Местность там достаточно холмистая, перепад высот от одного края купленного заказчиками участка до другого составил около 6 м.

Перепад высот в «пятне застройки» составляет 1,5 м, что вынудило строителей сделать ступенчатый свайно-ростверковый фундамент и цокольный этаж. Появившиеся внутри дома ступеньки помогли не условно, а фактически разделить внутреннее пространство первого этажа на жилую и общественную зоны с потолками разной высоты.Жилые помещения второго этажа расположены на одном уровне.

Каркасные методы строительства известны давно. Наибольшее распространение возведение зданий методом фахверка получило в Северной Европе в средние века. Наличие в достаточном количестве природного строительного материала – древесины сосны позволяло быстро возводить надежные и теплые постройки. В далекой Японии также известны здания, построенные по технологии фахверк.Здания датируются более чем 1000 лет назад.

Особенности фахверковой технологии

Фахверковая конструкция

очень популярна среди современных любителей загородной жизни. представляет собой элегантную и гармоничную композицию, сочетающую в себе дерево, стекло и камень. Внешний вид такого здания всегда оригинален и узнаваем. Дом отличается высокими эксплуатационными качествами, долговечен, быстро возводится. Эти факты являются основополагающими для многих заказчиков при выборе материалов и способа строительства загородного дома или личного коттеджа.

Строительство дома методом фахверк начинается так же, как и любого другого дома, с закладки фундамента. Основа будущего здания – моноблочный моноблочный монолитный фундамент. Глубину и другие размеры рассчитывают проектировщики с учетом качества грунта, конструктивных особенностей здания.

Для строительства фахверкового дома необходим брус из сосны. Создание несущего каркаса осуществляется строго в соответствии с проектной документацией, в которой рассчитана несущая способность здания и возможные уклоны.При такой технологии стены не являются несущими, а лишь делят пространство на комнаты. Материал, из которого сделаны стены, может быть легким и недорогим.

Особые условия, которые возлагаются на фундамент при строительстве по фахверковой технологии, не такие жесткие, как при использовании других технологий. В связи с тем, что каркас здания достаточно легкий и устойчивый, допускается использование мелкозаглубленного фундамента. Фахверковый дом имеет легкие и жесткие стены, которые соединяются шипами, металлическими скобами и пластинами.Нижняя часть каркаса дома крепится к фундаменту анкерными болтами, выполняется надежная гидроизоляция, а нижняя часть здания укрывается пенополистиролом для утепления и предотвращения сырости. В результате здание отличается легкостью и изяществом замысла.

Фахверковая конструкция позволяет использовать различные материалы для заполнения ячеек фахверковой конструкции. Внутренние стены заполнены специальными тепло- и пароизоляционными плитами с использованием тонкого слоя алюминия.Это делается для предотвращения попадания влаги в помещение. Все стены шпаклюются, ошкуриваются и декорируются любым известным способом на выбор заказчика. Для разработки интерьера можно использовать любой известный стиль, применимый в жилом строительстве.

Монтаж каркаса фахверкового здания

Любое строительство начинается с разработки проектной документации, в которой детально просчитывается количество расходных материалов, технологические этапы работ, возведение фундамента.Заливка фундамента предшествует началу строительства любого дома. Фахверковые дома устанавливаются на железобетонный фундамент, глубина которого рассчитывается в каждом конкретном случае. На этот факт влияет особенность почвы и глубина залегания грунтовых вод. От того, насколько тщательно заложен фундамент, зависит то, сколько простоит сам дом.

Выбор технологии строительства по технологии фахверк позволяет заказчику получить оригинальный и неповторимый дом с точки зрения дизайна.Технология позволяет использовать осевые конструкции при планировке пространства, архитектурные проекты фахверковых домов в каждом конкретном случае могут быть настолько необычными, насколько пожелает заказчик.

Для возведения каркасной конструкции дома используется брус сосны. Зачастую это специально изготовленный брус, подготовленный и защищенный от влаги и гниения различными пропитками, предохраняющими дерево от непогоды. Для сооружения каркаса подойдет клееный или шлифованный деревянный брус, который впоследствии покрывается специальным лаком.Древесина – достаточно податливый материал, подверженный влиянию погодных колебаний, и для поддержания жилой атмосферы в здании необходимо использовать специальные теплоизоляционные материалы.

Каркас фахверкового дома – жесткая и легкая конструкция из бруса, устойчивая и надежная. Каркасно-каркасное строительство позволит решить одновременно несколько инженерных задач:

  • сократить время строительства,
  • создают стабильную и прочную конструкцию.
  • обеспечивают надежность и долговечность строящегося здания.
  • минимизировать использование древесины в процессе строительства.
  • построить здание с наиболее экономичной стоимостью.

Каркас здания, включая стены, крышу, террасы, надежно соединяются в невидимых для обозрения местах с помощью деревянных шипов и металлических скоб. Это обеспечивает безопасность и устойчивость здания. Многолетний опыт строительства фахверковых домов на севере позволяет создавать конструкции, устойчивые к ураганным ветрам, низким температурам и повышенной влажности.

Отделка фахверкового дома

Когда каркас каркаса фахверкового дома готов, приступают к заполнению ячеек конструкции. Облицовка каркаса возможна самыми разными материалами, что позволяет придать интересный и оригинальный вид зданию. Внутренние ячейки заполнены специальными материалами, которые сверху зашиты антисептическими фанерными плитами. Использование теплоизоляционных и водонепроницаемых наполнителей сделает ваш отдых комфортным и уютным.Звукоизоляция, предусмотренная в технологии, повысит комфортность жилища.

Наружная отделка стен дома осуществляется после установки окон и дверей. Возможности декорирования участков наружных стен очень разнообразны. Здесь подойдет установка деревянных панелей, для внешней отделки часто используют камень. В сочетании с большим количеством стеклопакетов такой дом выглядит солидно и красиво. Технология фахверк предусматривает большое количество окон, что делает здание легким, воздушным и изящным.Окна могут быть как открывающимися для проветривания, так и глухими, витринными. Это наполнит интерьер светом и сохранит тепло. Герметичный силиконовый уплотнитель дополнен мягкими войлочными накладками.

Коммуникации и коммуникации чаще всего прокладывают внутри пола. Это горячее и холодное водоснабжение кухни и санузла, электрический кабель наружного и внутреннего применения для освещения и бытовых нужд. Для отопления больше подходят водяные теплые полы. Внутренние полипропиленовые трубы для водоснабжения и канализации прочны, легки и экономичны.Электропроводка к розеткам и выключателям проложена внутри стен.

Крыша фахверкового дома

Крыша украшает любой дом, использование различных вариантов при строительстве по технологии фахверк дает возможность создавать различные архитектурные варианты. Чаще всего устанавливается стропильная конструкция двускатной крыши, не имеющая чердачного помещения. Широкие свесы защищают дом от прямых солнечных лучей и атмосферных осадков. Террасы, окаймляющие уровень навеса, создают естественное продолжение дома.

Потолки внутренних помещений дома целесообразно монтировать с использованием деревянных конструкций или гипсокартонных листов. Разнообразие декоративных материалов для внутренней отделки создаст неповторимый облик вашего дома.

Современность дома

Дома, построенные по технологии фахверк, отличаются оригинальностью и неповторимостью внутреннего и внешнего облика. Такой дом можно построить при достаточно небольших финансовых вложениях.Доступность здания позволяет многим горожанам воплотить в жизнь мечту о собственном загородном коттедже. Простота и легкость конструкции обеспечат комфорт проживания. Технологичность современных коттеджных поселков обеспечивает все необходимые удобства для их жителей, несмотря на удаленность проживания от крупных городов.

Дома, построенные по балочной технологии, с применением деревянных строительных материалов, таких как клееный брус, становятся все более популярными у заказчиков.Большие окна во всю стену позволяют не только любоваться пейзажем, но и стать частью прекрасного природного ландшафта. Фахверковые дома прекрасно справляются с различными атмосферными нагрузками, такими как сильный ветер, дожди и снегопады. Каркасная технология позволяет создавать изящные постройки с высокой прочностью. Жесткий каркас здания из стоек, балок и раскосов несет основную нагрузку, передаваемую на фундамент. Стены являются ограждающими и разделяющими конструкциями. , построенные по фахверковой технологии, стоят в Европе уже более трехсот лет.На тех, кто не был знаком с подобными сооружениями, посещение дома, построенного по фахверковой технологии, производит неизгладимое впечатление своей красотой и основательностью. Возможности этой технологии для дизайна очень велики и разнообразны. Деревянный каркас дома обработан атмосферостойкими лаками, дополнен современными материалами и сохраняет непередаваемое ощущение единения с природой. Дом, обладающий всеми современными преимуществами для комфортной жизни, может принести безграничную радость живущей в нем семье.

Фахверковые строительные проекты

Технология фахверка пришла к нам из Европы. При возведении зданий скандинавские страны использовали щебень, камень и другие строительные материалы для заполнения проемов каркаса здания в целях экономии древесных строительных материалов. При этом дома получались очень прочными, имели долгий срок службы, который составляет сотни лет. Такие шедевры средневекового зодчества умелые плотники умели создавать с помощью топора, простоявшего от 300 до 500 лет.

Современные проекты строительства зданий в стиле фахверк лишь отдаленно напоминают строения, построенные в прошлые века. Сегодня строители предлагают различные, кирпич, полированное дерево. Стоимость строительства зависит от строительного материала и площади дома, который вы хотите построить. Дизайнеры представят готовый проект, оборудованный коммуникациями и сооружениями. Применение технологии строительства в стиле фахверк возможно при возведении как жилых домов, коттеджей и дач, так и при строительстве общественных зданий – гостиниц, мини-гостиниц, нестандартных административных зданий.Строительство данным методом имеет ряд серьезных преимуществ, таких как долговечность и надежность здания. Конструкция относительно легкая. Нет необходимости забивать сваи для создания фундамента, создавая особо прочный фундамент.

Фасадная отделка методом фахверк

Экономичность строительства отличает строительство по фахверковой технологии от других способов. Отделка фасада не требует использования дорогостоящих материалов.Если заказчик хочет оформить фасад имитацией в стиле фахверк, то вполне допустимо использовать вместо дорогих деревянных балок заменители полиуретана. Внешне конструкция прекрасно выглядит и имеет эстетическую привлекательность. Долговечность и устойчивость к внешним атмосферным воздействиям позволит вам служить долгие годы, не беспокоясь об ухудшении эксплуатационных характеристик и внешнего вида. Фахверковые элементы крепятся к наружным колоннам с помощью монтажных лестниц. Заполнение пустот теплоизоляцией с последующим применением отделочных материалов позволит создать имитацию стиля, не нарушая уникальности здания.

Сегодня фахверковое строительство и отделка – модный тренд среди тех клиентов, которые при этом строят прочный, крепкий и красивый дом с экономной стоимостью. Срок строительства такого дома короче, чем при возведении коттеджа из кирпича или других традиционных строительных материалов. Возрождение древней технологии подчеркивает практичность и надежность этого метода. Использование теплоизоляционных материалов позволяет экономить энергоресурсы на обогрев коттеджа.Вы можете заказать проект на основании имеющейся проектной документации дома различной площади. Для особо взыскательных заказчиков архитекторы готовы доработать проекты в соответствии с индивидуальными требованиями. Начав весной строить дом, уже к осени можно получить готовый, теплый дом для всей семьи. Здание экологически чистое, привлекательный эстетический вид всегда будет радовать как жильцов дома, так и пришедших в гости гостей.

Как построить фахверковый дом

Тем, кто, изучив для себя все методы строительства коттеджа, остановился на методе фахверковой технологии, стоит обратиться к профессионалам для заказа работ по проектированию и выполнению работ. Выбор земли под фахверковый дом очень разнообразен, ограничений практически нет. Выбирать место для будущего дома нужно с учетом собственных предпочтений. Архитектурные возможности выбора коттеджного стиля очень широки, проект может быть выполнен в непритязательном крестьянском стиле и в богатом, прихотливом варианте для тех заказчиков, которые хотят иметь большой дом для семьи, состоящей из нескольких поколений.Дом пригоден для круглогодичного проживания, так как при разработке проектной документации разрабатывается подвод всех необходимых для современной комфортной жизни инженерных коммуникаций.

Теплопроводность и отсутствие влаги и сырости внутри фахверкового дома достигается за счет использования натуральных строительных материалов и современных теплоизоляционных и водопоглощающих материалов, которые применяются при строительстве коттеджа. Площадь дома, как и этажность, выбирается в зависимости от пожеланий заказчика с учетом количества постоянных жителей в доме и назначения постройки.Построить дачу на загородном участке можно по интересным готовым типовым проектам. Для того чтобы убедиться в надежности постройки, можно выехать на площадку, осмотреть готовое строение, в котором живут люди. Надежность и устойчивость здания обеспечивается осевой каркасной конструкцией. Оси создают пространство между стойками, что позволяет выбирать дизайн.

Этапы строительства фахверкового дома

Приступая к строительству фахверкового дома, стоит помнить об основных особенностях именно этого метода строительства.Наружная отделка фахверковым методом отличается от любой другой и является главной архитектурной особенностью, подчеркивающей внешнюю выразительность здания. Элементы каркаса рассекают белые стены, здание выглядит элегантно и одновременно просто. Весь комплекс работ по строительству объекта можно разделить на следующие этапы:

  • Разработка проектной документации и смет на строительные работы.
  • Возведение фундамента будущего здания.
  • Строительство каркаса дома.
  • Монтаж плит ОСБ и заполнение проемов каркаса теплоизоляционными материалами.
  • Роспись стен — шпаклевка, шлифовка, покраска.
  • Устройство потолков, полов, инженерных сетей.
  • Дизайн интерьера.
  • Наружные работы по отделке фасада здания.
  • Разбивка придомовой территории в соответствии с дизайн-проектом.

Все эти работы выполняются строго в соответствии с проектной документацией, где прописан каждый раздел.Инженерно-геодезические параметры рассчитываются для правильной и надежной закладки фундамента. Здание, которое возводила профессиональная бригада рабочих под руководством грамотных инженеров и проектировщиков, может простоять сотни лет. Фахверковый метод строительства рассчитан на длительную эксплуатацию дома. При правильном уходе за деревянными конструкциями, поддержке дома, регулярных ремонтных работах дача прослужит не одному поколению семьи, даря радость и удовольствие.Учитывая скорость возведения и экономичность метода, можно с уверенностью сказать, что такое здание наиболее подходит по климатическим характеристикам и условиям эксплуатации в России.

Если вы не знаете, что такое фахверковая архитектура, то вам стоит вспомнить характерные немецкие дома, появившиеся в средние века, но популярные и сегодня. Для этого стиля характерны фасады с характерной расшивкой из темного дерева и светлые заполнения стен.Благодаря красоте и органичности этого стиля технология фахверкового строительства до сих пор остается популярной в Германии и странах Северной Европы.

Свойства современного фахверкового дома

Строительство домов по фахверковой технологии можно уверенно отнести к каркасному домостроению. По сути, это одна из его разновидностей. В этом случае функции несущих конструкций выполняет каркас из деревянных брусьев. Клееный брус идеально подходит для каркаса, так как легко выдерживает различные деформации.Для соединения элементов каркаса в углах и между собой используются специальные приемы, придающие дополнительную жесткость всей конструкции.

Важно: главная особенность этого стиля в том, что для соединения элементов каркаса не используются металлические крепления. Балки и перекладины соединяют с помощью нагелей, деревянных нагелей и других изделий из дерева.

Каркасный дом

Фахверк можно построить из разных стеновых материалов. В Средние века для изготовления стен использовали саман. Сегодня для заполнения конструкции стен между балками используется кирпич, ОСП, а иногда и стекло.В принципе, можно использовать любой материал, так как сама стена не выполняет функции несущей конструкции. Вся нагрузка приходится на раму. Характерной чертой стиля является то, что рама не прячется в структуре стен, а, наоборот, выставляется напоказ, являясь архитектурным элементом. Чаще всего каркасные балки выполняются контрастного темного цвета на фоне светлых, иногда белых стен.

Фахверковый дом очень теплый. Это достигается за счет использования теплоизоляционных материалов в конструкции стен.Дополнительным преимуществом таких зданий являются практически неограниченные возможности планировки. Поскольку стена не выполняет функции несущей конструкции, перегородки и простенки можно легко убрать, передвинуть, изменить планировку.

Технология фахверкового строительства каркасного дома достаточно сложна из-за особенностей монтажа каркаса. Однако при наличии определенных навыков работы с древесиной такие дома можно легко построить самостоятельно. Кроме того, не лишним будет пространственное мышление и знание пространственной геометрии.

Совет: фахверковые дома лучше возводить из готового домокомплекта. Если вы хотите получить качественную, прочную и долговечную конструкцию, то работу по сборке дома лучше доверить профессионалам.

Преимущества и недостатки

Каркасный дом в стиле фахверк имеет следующие преимущества:

  1. Главным преимуществом таких зданий является их эстетическая привлекательность и непохожесть на другие каркасные строения.Такие дома стоит выбирать тем, кто хочет, чтобы их жилище выделялось на фоне общей застройки своей оригинальностью и необычной красотой.
  2. Для строительства любого каркасного дома, в том числе и фахверкового, не нужны мощные конструкции фундамента. Вполне достаточно будет мелкозаглубленного ленточного основания или другой конструкции (столбчатой ​​или свайно-винтовой) в зависимости от геологических особенностей местности.
  3. Поскольку для монтажа каркаса обычно используется клееный брус или другой древесный материал, прошедший камерную сушку, конструкция практически не дает усадки.По этой причине установку окон и дверей, а также отделку дома можно производить сразу после возведения коробки. Благодаря этому заселение в доме будет происходить намного быстрее, чем в других деревянных постройках.
  4. Несмотря на то, что каркасные конструкции выставлены напоказ, инженерные коммуникации, наоборот, очень легко можно спрятать внутрь конструкции стены или перекрытия.

Фахверковые дома имеют некоторые недостатки, о которых также стоит упомянуть:

  1. Открытые деревянные каркасные конструкции необходимо периодически обрабатывать защитными составами, чтобы их несущая способность не снижалась.Так, вам потребуются антипирены для защиты от горения, антисептические составы помогут защитить древесину от гниения и повреждения насекомыми, а также понадобятся растворы для защиты от влаги.
  2. При строительстве такого дома в условиях сурового климата необходимо тщательно утеплить стены. В результате увеличивается толщина стеновой конструкции, что влечет за собой необходимость использования более массивных балок для каркаса.
  3. Обычные каркасные дома обойдутся дешевле, чем здания, возведенные по фахверковой технологии.

Монтажная техника

При монтаже каркаса используется особая технология соединения деревянных элементов, правильно спроектировать которую способны только профессионалы. Так, используются следующие типы соединений:

  • манн;
  • получеловек;
  • угловой человек;
  • дикий человек;
  • «Андреевский крест» и др.

Фундамент и рама

Фундамент заливается на участке самостоятельно.Параллельно с ним на заводе может быть изготовлена ​​рама. Будет намного быстрее, если эти две операции будут выполняться одновременно.

После заливки основания и доставки пиломатериалов для каркаса на строительную площадку работы выполняются в следующем порядке:

  1. Горизонтальная гидроизоляция должна быть выполнена на фундаменте.
  2. После этого изготавливается верхняя обвязка. Для этого монтируется опорная планка. Она должна быть прочно прикреплена к основанию. Для крепления используются анкерные болты.
  3. Лаги крепятся к обвязочному брусу. Рулонные доски укладываются на черепные брусья, закрепленные на лагах. На этом этапе стоит выполнить утепление пола. Для этого на конструкцию пола укладывается гидроизоляция, а поверх нее в зазоры между лагами укладывается теплоизоляционный материал.
  4. Сверху пол покрывается слоем пароизоляции, укладывается черновое покрытие.

Далее осуществляется монтаж вертикальных балок.Для соединения наклонных, вертикальных, горизонтальных и дистанционных балок применяют шиповое соединение, называемое «теплым». Для жесткой фиксации используются деревянные штифты. Наиболее распространенные варианты теплых соединений:

Дальнейший монтаж конструкций осуществляется в соответствии с проектом, соблюдая последовательность этапов. Одновременно с обустройством несущего каркаса делаются перегородки, которые также монтируются по каркасно-каркасной технологии.

Наполнители стен

После завершения процесса возведения каркаса можно приступать к заделке щелей между каркасными элементами стен.Проще сказать, что происходит заполнение сита стенок.

В качестве заполнителей можно использовать камень, кирпич, элементы из ячеистого бетона (газобетон, пеноблоки и др.). В современных домах в большинстве случаев используются листовые древесно-плитные материалы, а именно ОСП, влагостойкая фанера, цементно-стружечные плиты, вагонка, гипсоволокнистые листы и др. При выборе материала для стен следует иметь в виду что продукция должна соответствовать следующим требованиям:

  • высокая влагостойкость;
  • отличная прочность;
  • небольшой удельный вес;
  • экологическая чистота;
  • низкая теплопроводность.

Важно: если в качестве заполнителя стен вы используете тяжелые материалы (камень, кирпич), то это нужно учитывать еще на этапе проектирования, ведь под такой дом нужно закладывать мощные заглубленные фундаменты. Расчеты фундамента необходимо производить с учетом материала стен.

При заполнении каркаса стоит помнить, что с внешней стороны стен должны быть видны балки каркаса, то есть материал заполнения не должен полностью покрывать всю наружную поверхность стен.Изнутри дома можно использовать разные варианты, все зависит от стиля интерьера.

Если вы хотите построить необычный дом, то в качестве заполнителя стен можно использовать стеклопакеты. В результате вы получите максимальное естественное освещение в помещении и панорамный вид на ландшафт вокруг дома. Однако обилие остекления не способствует сохранению тепла в доме. Даже если установить энергосберегающие стеклопакеты, в районах с суровыми зимами это не поможет сохранить тепло.

В качестве отделки стен можно использовать любые материалы:

  • облицовочная плитка, имитирующая кирпичную кладку;
  • штукатурка с декоративными составами;
  • обшивка вагонкой.

Крыша фахверкового дома

Чаще всего в фахверковом доме делают обычную двускатную крышу. Он прекрасно гармонирует с общим архитектурным стилем дома. Характерной особенностью таких зданий является отсутствие мансардного этажа и мансарды.Кроме того, для фахверковых домов характерны широкие свесы крыши. Они хорошо защищают стены дома от атмосферных осадков, а комнаты от обилия солнечных лучей летом.

Роль кровли может быть:

  • еврошифер;
  • мягкая рулонная кровля;
  • металлочерепица;
  • профнастил.

Важно: из-за их значительного удельного веса не рекомендуется использовать натуральную черепицу в качестве кровли.

Интерьер дома

Многие люди, которые никогда не были внутри фахверкового дома, считают, что внутри он выглядит так же, как и снаружи. Иногда интерьер дома действительно выдержан в том же стиле, что и экстерьер. В этом случае в отделке комнаты преобладают белые тона, для стиля характерно много свободного пространства и некоторый аскетизм.

Но кроме этого в оформлении помещений такого дома можно использовать и другие стили.Например, стиль хай-тек с его обилием металлического блеска и минимализмом идеально подходит для фахверкового дома. Любые металлические детали, особенно кованые изделия, смотрятся в интерьере вполне органично.

Совет: следует учитывать, что балки в интерьере можно использовать не только как декоративный элемент, но и как основу для подвесных полок, навесных шкафов, установки освещения и других интересных решений.

Слово «фахверк» произошло от немецких слов «Fach» — панель, сечение и «Werk» — строение.Фахверк — каркасная технология строительства домов, которая включает в себя жесткий массивный деревянный каркас и различные материалы в качестве заполнения его проемов. История появления этих домов уходит корнями в Средневековую Германию. Впоследствии фахверковые дома стали популярны по всей Европе. До наших дней сохранились фахверковые постройки, которым более 500 лет.

Проекты домов

Современный фахверковый дом

Идеальный материал для каркаса фахверкового дома – клееный брус.Технология производства этого материала наделяет его особыми свойствами, выгодно отличающими его от массива дерева – высокой прочностью, долговечностью, отсутствием коробления и растрескивания, эстетичностью. Конструкционный клееный брус длиной до 12 метров позволяет проектировать дома со сложной архитектурой и дизайном.


В случае перепадов температуры и влажности клееный брус сохраняет устойчивость конструкции, в отличие от массивной древесины. Огнестойкость клееной древесины, не обработанной огнезащитными пропитками, в 2-4 раза выше, чем у металла.


Специальное соединение элементов каркаса придает ему устойчивость даже при умеренных землетрясениях. По завершению строительства фахверковый дом не дает усадки и готов к отделочным работам.

Точность, качество, опыт

ТАМАК более 10 лет занимается проектированием и производством фахверковых домов из клееных деревянных конструкций. Детали дома изготавливаются на высокоточных деревообрабатывающих центрах Hundegger K2 (Германия).
Пиломатериал проходит тройной контроль: при поступлении на склад, после сушки и перед склейкой, при удалении недопустимых дефектов.

Сушка сырья в специальных камерах до необходимой влажности 10±2% избавляет древесину от грибка и насекомых и предотвращает их появление в процессе эксплуатации.
Собственная лаборатория ТАМАК проводит испытания контрольных образцов на соответствие российским и европейским стандартам.

Ежегодно с 2000 года технология производства, а также конструкции из клееного бруса ТАМАК проходят сертификацию авторитетного немецкого института Otto-Graf-Institut, что позволяет компании строить дома на основе клееного бруса не только в России, но и в европейских странах.

Дерево

Для изготовления деревянных элементов фахверкового дома на ТАМАК используется экологически чистая древесина ели уральской и лиственницы сибирской. Деревья, произрастающие в северных районах, отличаются особой густотой и мелкозернистостью годичных колец. Из-за суровых климатических условий дерево растет медленнее, чем в южных регионах, а древесина чище, здоровее, плотнее, прочнее и долговечнее. Иногда его называют «железным» деревом.


Комната для воображения

Деревянный каркас фахверкового дома несет на себе всю нагрузку, поэтому заполнение проемов между стойками может быть выполнено из самых разных материалов – камень, кирпич, блоки, клееный брус, панели с минераловатным утеплителем, современные двухслойные застекленные окна.Широкий выбор материалов дает свободу в выборе отделки дома и, соответственно, его конечного экстерьера.


Архитектура немецкого фахверкового дома имеет свой неповторимый стиль. Деревянный каркас, обычно окрашенный в темный цвет, визуально делит светлые стены на множество фрагментов разной формы и делает фахверковый дом легко узнаваемым. Технология позволяет создавать клееные балки большого сечения и длиной до 12 м, что открывает широкие возможности для оформления большепролетных помещений и реализации самых смелых дизайнерских идей.Фахверк прекрасно подходит для строительства не только индивидуальных жилых домов, но и общественных зданий.


Для особых ценителей

Фахверковые дома несут в себе образ дома с историей, респектабельного и колоритного и привлекают людей, предпочитающих дома в необычном архитектурном стиле. Деревянный каркас, нарочито выставленный напоказ отделкой, создает ощущение устойчивости, защищенности и величия здания, а стены из материалов разных видов и цветов удовлетворяют разным стилистическим вкусам и предпочтениям владельцев.


В последнее время особое внимание архитекторы уделяют так называемому «стеклянному фахверку». В этом виде фахверка в качестве заполнения стен используются стеклопакеты. Полное остекление, отличное естественное освещение, простор и слияние пространства дома с окружающей природой привлекают все больше ценителей. Немецкие фахверковые дома – это выбор тех, кто хочет не просто построить собственный дом, а создать настоящее родовое гнездышко, дом для нескольких поколений.


Inspektion von Fachwerk-Schweißverbindungen bei Stahlkonstruktionen

Общее описание заявки

При изготовлении мостовых конструкций часто используется автоматизированная сварка для быстрого и эффективного изготовления нескольких деталей. Одним из таких сварочных процессов является система, в которой используются встречные дуги для приваривания ребер жесткости к стенкам частей моста. Этот процесс сварки производит горизонтальные угловые сварные швы одновременно с обеих сторон таврового соединения.
Одна из проблем, связанных с этим методом, заключается в том, что на тонких элементах жесткости теплообмен на вертикальных деталях приводит к растрескиванию деталей в верхней части сварного шва.

Наилучший метод проверки этого конкретного дефекта без ложных вызовов неустранимых дефектов — использование метода ультразвуковой фазированной решетки. Многоэлементный датчик может одновременно сканировать от 40 до 70 градусов, что позволяет пользователю контролировать весь объем сварного шва за один проход.В сочетании с переносным устройством с фазированной решеткой и соответствующим датчиком этот метод обеспечивает быструю проверку и точное позиционирование дефектов. По сравнению с обычным УТ это Этот метод позволяет любому инспектору после нескольких часов обучения работать как минимум в пять раз быстрее и предоставлять более надежные результаты.

Типовые требования к проверке

• Толщина ребер жесткости: от 10 мм до 16 мм (или больше)
• Материал: сталь
• 1.5 дюймов свободного пространства над сварным швом на элементах жесткости
• Визуализация А-скана и секторного сканирования в реальном времени
• Удобная операционная система

Обнаружены дефекты

• Трескаться
• Пористость
• Отсутствие сплавления

Описание решения

• Проверка вручную с использованием одного небольшого датчика с фазированной решеткой
• Однострочное сканирование со скоростью около 25 мм/с, по одной стороне за раз
• Контроль с углом преломления от 40 до 70 градусов
• Отображение секторного сканирования и А-скана в режиме реального времени

Требования к материалам

• Прибор с фазированной решеткой Omniscan MX или Epoch 1000i
• 16-элементный пробник, 5 МГц
• Клин из плексигласа с изнашиваемыми штифтами
• Контактная жидкость

Метод проверки

Установка настроена на выполнение азимутального сканирования от 40 до 70 градусов.Отображение и уровень усиления настраиваются с использованием пустого образца по сравнению с образцом, включающим отклоненный дефект.

Затем выполняется одно продольное сканирование около 2 мм над сварным швом с каждой стороны ребер жесткости. Данные отображаются в режиме реального времени и могут быть зарегистрированы в листе отчета или отмечены непосредственно на детали для немедленного ремонта.

Примечание

Из-за нескольких углов и возможностей фокусировки этот метод основан не на обнаружении амплитуды, а на распознавании сигналов каждого типа дефекта в дополнение к точному позиционированию дефекта в сварном шве.

Комментарии клиента

С помощью этого метода мы смогли повысить эффективность, точность и качество наших проверок. Кроме того, этот новый метод позволяет техническому специалисту легче оценивать дефекты. Теперь ультразвуковая технология с фазированной решеткой помогает нам развиваться, как ультразвуковое исследование в медицине.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
