Фахверк технология: Описание технологии фахверк для строительства дома

Fachwerk в домостроении — Промстройлес



Фахверк становился всё более популярным видом строительства, и компания «Промстройлес» предлагает вашему вниманию проектирование, производство и монтаж фахверк домов. Мы работаем в различных странах Европы и разных регионах России: Санкт-Петербург, Москва, Нижний Новгород, Краснодар, Екатеринбург.



1

Технология строительства фахверка


Стиль, именуемый «фахверк» является настоящей находкой для строительства, т.к. он обладает рядом преимуществ перед другими технологиями постройки домов…

Подробнее…

2

Стойка фахверка


Необычное название произошло от немецкого, что означает каркасно-панельное сооружение, однако сам факт зарождения этого стиля именно в Германии остаётся неподтвержденным.

Подробнее…

3

Конструкция фахверка


Изначально фахверковые дома имели определенный вид и строились по заданному стандарту, но со временем стиль претерпевал различные изменения: улучшались материалы и обновлялись технологии.

Современный фахверк, безусловно, отличается от тех типов построек, которые встречались ранее, но архитектурная форма и особенности внешнего вида, которые выделяют его среди других, по-прежнему остаются неизменными…

Подробнее…

4

Фахверк с заполнением клееным брусом


Фахверком в строительном деле называют конструкцию, где вся нагрузка ложится на каркас стены, а остальное пространство, заполненное каким-либо материалом, играет лишь оградительную роль. Благодаря своим уникальным свойствам клееный брус является едва ли не идеальным материалом для фахверкового строительства.

Подробнее…

5

Фахверк с клееным брусом с пробкой


Вопреки расхожему представлению, строения в стиле современного фахверка – несмотря на стеклянную «блескучесть» и кажущуюся холодность – теплы и уютны…

Подробнее…

6

Фахверк с заполнением CLT


В качестве каркаса, и в качестве заполнителя применяются различные современные высокотехнологичные материалы. CLT-панели – используются в строительстве домов фахверк в качестве стен и межэтажных перекрытий.

Подробнее…

7

Остекление фахверковых домов


Фахверковые дома с безрамными стеклопакетами. Такое панорамное остекление фахверка визуально расширяет пространство и освежает интерьер. Стекло фахверк имеет низкую теплопроводность и повышенную прочность!

Подробнее…

8

Каркасный дом под фахверк


Что значит каркасный дом в стиле фахверк? Технически здание будет возводиться по каркасной технологии с использованием соответствующих строительных материалов, а визуально выглядеть как элитный немецкий фахверк.

Подробнее…

9

Фасад фахверк


Сегодня можно встретить целые коттеджные посёлки с фасадами домов, выполненных в едином стиле, который отличается оригинальностью и лаконичностью. Интересно отметить, что ранее фахверковые дома были распространены среди бедного населения, которые могли себе позволить лишь символическую крышу над головой и стены из балок, пространство между которыми обычно заполняли саманом. ..

Подробнее…

10

Отделка фахверк


Современное строительство не стоит на месте: стандарты качества построенных домов улучшаются, увеличивается скорость возведения, внешний вид и другие показатели. Большое внимание строители так же уделяют экологичности, стараясь выбирать для постройки самые качественные и безопасные для здоровья материалы…

Подробнее…

11

Облицовка фахверка Ироко


Одной из наиболее востребованной для облицовки пород является ироко. Это африканское дерево коричневатого цвета с оттенками от светлого до совсем темного с переплетенными волокнами древесины и крупной текстурой…

Подробнее…

12

Одноэтажные фахверковые дома


Сегодня дома фахверк можно повстречать на многих участках, но самым распространенным вариантом остаётся одноэтажный фахверковый дом…

Подробнее…

13

Фото фахверковых домов


Галерея фахверковых домов: фото интерьеров и экстерьеров наших проектов в немецком и итальянском стиле «фахверк». Производственно-строительная компания «Промстройлес».

Подробнее…

Проекты домов фахверк

Shale Style

Fachwerkhaus

Pagano Style



Конструктив фахверк дома от Урал Фахверк в Челябинске

  • Урал Фахверк
  • Наши дома
  • Конструктив

Фахверк —  одна из надежнейших  домостроительных конструкций, выдержавшая испытание временем.

Технология  Фахверк  представляет собой систему несущих элементов: столбов и балок, выполненных из клеёного бруса. В основу наших домов положены проверенные  временем проекты европейских фахверк домов премиум-класса. Мы взяли от  них лучшее, оптимизировали  производство, подобрали надежные комплектующие, и получили современные фахверк дом: светлый, просторный, теплый, экологичный.


Многолетний опыт проектирования, строительства и эксплуатации фахверковых домов с панорамным остеклением и каркасом из  клеёного   бруса в условиях Приморья и Урало-Сибирского региона позволил  нам создать красивый, надежный, теплый, экологичный, современный дом выдерживающий сильные ветра, морозы, перепады температур и высокую влажность.

По многочисленным  просьбам мы сняли видео, в которых, наглядно показываем  конструктив дома.

Конструктив дома Сканди 134м2

Конструктив  дома Модерн 110м2

Для несущего каркаса дома мы  используем только сертифицированный  клеёный   брус премиум класса увеличенного сечения 252х270мм с запилом в чашку, который производится из  северной хвойной  древесины на немецком оборудовании Hundegger К 2i. Клеёный брус является основой  дома  и формируют жесткую, сейсмоустойчивую конструкцию,  придаёт надежность и  устойчивость зданию, а так же гарантирует отсутствие усадки.

Несмотря на своё изящество фахверк дом очень прочный, т.к основу  составляет  мощный  силовой  каркас из балок и стоек, изготовленных из клееного  конструкционного  бруса. Дома из него очень прочны, они выдерживают землетрясение до 7 баллов. Огнестойкость клееной древесины, в 2 раза выше, чем у металла. Силовой  каркас здания, с помощью  крепления шип-паз  надежно соединяет в единое  целое  стеновые конструкции, цоколь, фундамент и  кровлю. Для фиксации  крепления все элементы каркаса стягиваются шпильками, что  придаёт надежность и  устойчивость зданию, а так же гарантирует отсутствие усадки



 Дома выполнен по классической технологии фахверк, поэтому планировка дома свободная. Вы можете создавать максимально просторные помещения без каких-либо перегородок. Более того, при желании  со  временем, внутренняя планировка дома может быть вами  легко изменена под  новые потребности.

Остекление фахверка может достигать 60% от площади внешних стен дома, что безусловно  является признаком элитного жилья. Такое конструктивное решение «размывает» границы дома, способствуя единению человека и окружающего ландшафта. Дом дарит   вам  возможность  круглогодично  любоваться   красивыми пейзажами через  огромные  панорамные окна-стены.

Конструктив домокомплекта

Нижняя обвязка на  ж\б плиту.
 Клеёный брус 140х250мм.с запилом в чашку согласно проекта КД.
Несущий, силовой каркас дома.
 Клеёный брус с запилом в чашку согласно проекта КД. Угловые колонны 250 х 270 мм.  Балки перекрытия \сдвоенные\  2х 140 х 250мм. Стойки фасадные 180х250 мм  Горизонтальные  прогоны \сдвоенные\ 2х140 х 250мм.


Межэтажные перекрытия.
 Балки перекрытия из клееного бруса \сдвоенные\  2х140 х 250 мм. Лаги пола 2этажа из клеёного  бруса 84х180мм. крепление в ласточкин хвост.   Шаг между   лагами 590 мм. под  утеплитель.
Доска каркаса внешних стен
Сухая строганная доска 42х140мм для заполнения каркаса внеш стен базальтовым утеплителем. Шаг стоек 590 мм под утеплитель.
Стропильная  система.
Стропила из сухой, калиброванной доски  84х180мм. зарезанные под проект КД.  Шаг стропило 590 мм. под  утеплитель. Ветровая и карнизная доска клееная 42х252 мм
Крепеж для стяжки силового каркаса (шпильки оцинкованные и шурупы-глухари) в необходимом количестве, согласно проекта КД дома


Устройство стен. Утепление.



Стены обычно заполняются экологичными, теплоизоляционными базальтовыми плитами Rockwool. Утепление крыши и пола первого этажа 200 мм, внешних стен 150 мм с перехлестом швов и может быть увеличено. Базальтовые  плиты внутри и снаружи дома  защищены специальными ветро влаго защитными и пароизоляционными мембранами с прослойкой алюминия, что предотвращает продувание дома и проникновения влаги.

Силовой  Каркас. Узлы сопряжения.

Все детали силового каркаса изготавливаются в заводских условиях на сверхточной немецкой производственной линии.Там же делаются все необходимые технологические пазы и отверстия. На  стройплощадку привозят домокомплект заводского изготовления с запилом в чашку. Дом собирается, как конструктор, из готовых деталей домокомплекта, при этом необходимо не только установить все детали на свои места, но и соблюсти правильный порядок установки, произвести несколько этапов затяжки шпилек и выполнить дополнительный крепеж ответственных узлов.Поскольку все детали силового каркаса выполнены с высокой точностью сборка каркаса выполняется быстро при монтаже  не используется  подъемная техника. Внутренний конструктив дома хорошо виден в процессе строительства.













 Несмотря на своё изящество дом очень прочный, т.к основу фахверка составляет  мощный  силовой  каркас из балок и стоек, изготовленных из клееного бруса, заводского производства.Дома из него очень прочны, они выдерживают землетрясение до 7 баллов. Огнестойкость клееной древесины, в 2 раза выше, чем у металла.

Деревянный каркас фахверка из клееного бруса очень прочный, но достаточно легкий, поэтому нагрузка на грунт  гораздо меньше, чем  у обычных домов. Это значит, что фахверк можно строить на недорогом  ленточном или свайном  фундаменте.
Кроме цены и скорости возведения наши дома выгодно отличает оригинальная архитектура и экологичность. В коттеджных поселках они смотрятся очень эффектно и вызывают живой интерес покупателей и застройщиков.

Срок изготовления домкомплекта 2.5 мес. Сборка дома производиться бригадой из 3-4-х человек за 1-2 мес. Доставка домокомплектов осуществляется по всей России и СНГ грузовым тентованным транспортом. Домокомплект помещается в одну грузовую еврофуру.  Срок доставки 5-7 дн.

Наши Преимущества

Современное производство

Низкая стоимость

Брус сечением 250х270

Монтаж и сборка

Утепление дома

Остекление

Экологичность

Заявки

Заполните форму, чтобы получить бесплатную консультацию специалиста.

Какой фундамент лучше подходит?

Поскольку фахверк  дом имеет  небольшой вес в качестве фундамента можно применять свайный фундамент, который является  самым бюджетным вариантом, но в  последнее  время в качестве фундамента всё чаще применяют ж\б плиту, которая несколько дороже, но имеет ряд  неоспоримых преимуществ при  возведении и  эксплуатации дома, которые практически сводят на нет первоначальный выигрыш в цене.

Действительно первоначальная разница в цене свай и ж.б плиты существенна. НО если после  заливки ж.б плиты затраты на фундамент заканчиваются, то  после забивки свай затраты  только  начинаются: т.к после  монтажа свай вам  необходимо приобрести сухой брус и смонтировать нижнюю обвязку по сваям, далее закупить пиломатериал и установить  лаги пола и произвести подшива цоколя, приобрести и смонтировать черновой пол, выполнить утепление пола, смонтировать  и утеплить все  коммуникации, а в конце  обшить  свайный фундамент по  периметру террасной доской, что бы спрятать «куринные  ноги» под  домом.

В  результате стоимость свайного фундамента  существенно вырастает. При этом  если установка теплого пола  на ж\б плиту не представляет проблем, монтаж теплых полов на  свайный фундамент вызовет дополнительные затраты. Исходя из вышеизложенного мы  настоятельно рекомендуем Заказчикам  рассмотреть  в  качестве  фундамента  ж\б плиту.

Что входит в «теплый контур»?

В  теплый контур входит монтаж силого  каркаса из  клеёного бруса, установка  панорамно-безрамного остекление из энергоэффективного стеклопакетов и монтаж кровли. После завершения сборки мы производим утепление всего дома по периметру, включая кровлю и стены, Теплоизоляционными плитами Rockwool, из каменной ваты на основе базальтовых пород.  Утепление крыши 200 мм Стен 150 мм (плиты  с перехлестом швов) Базальтовые  плиты внутри и снаружи дома так же  надежно  защищены специальными гидро-ветро защитными пленками BIGBAND M  и пароизоляционными энергоэффективными мембранами Изолайк FT  с прослойкой алюминия, которые  предотвращают продувание дома и проникновения влаги.

После завершения Теплого контура можно переходить к внешней и внутренней отделки дома, а так же монтировать инженерные системы.

В ваших фахверк домах не холодно?

 Нет. За  многие годы  эксплуатации наши дома доказали, что прекрасно подходят для проживания  в зимнее время. Многолетний опыт  строительства и эксплуатации фахверковых домов в условиях Урало-Сибирского региона и Приморья позволил нам создать надежный, теплый, дом выдерживающий сильные ветра, морозы, перепады температур и высокую влажность. Стены наших домов  заполняются экологичными, теплоизоляционными базальтовыми плитами Rockwool. Утепление крыши и пола первого этажа 200 мм, внешних стен 150 мм с перехлестом швов и может быть увеличено. Базальтовые  плиты внутри и снаружи дома  защищены специальными ветро влаго защитными и пароизоляционными мембранами с прослойкой алюминия, что предотвращает продувание дома и проникновения влаги.  Отсутствие мостиков холода и герметичность стен позволяют нашему дому  в зимнее время сохранять комфортную температуру, а энергоэффективный  2х камерный стеклопакет толщиной 56 мм с тремя  закаленными стеклами, теплыми рамками и заполнением Аргоном в 3 раза теплее обычного стеклопакета, который устанавливают в картирах.

Ваши дома выдерживают высокую влажность на побережье??

Во Владивостоке, неподалеку  от морского порта нашими домами застраивается целый коттеджный поселок. Еще  несколько домов стоят в Санкт-Петербурге, где то же высокая влажность. За  многие годы от домовладельцев не поступало никаких жалоб. Мы  применяем только высококачественный клеёный брус, который при строительстве дома мы дополнительно обрабатываем  спец.средствами и маслами, чтобы влага не смогла проникнуть внутрь древесины. После  завершения стройки  необходимо раз в 5 лет  обновлять это покрытие и все, больше не требуется никаких действий по защите дерева от влаги.

Что значит «свободная планировка» дома?

 Технология фахверк позволяет сооружать  длинные пролеты, без перекрытий, что делает внутренние помещения просторными и  позволяет  эффективно осваивать всё пространство дома. Т.к внутренние перегородки не являются несущими вы можете  передвигать или вовсе убирать их, координально изменяя планировку дома. Первоначальная планировка дома  может, со  временем, изменяться, в соответствии с вашими желаниями и новыми семейными потребностями. У  вас есть возможность творчески  развивать внутреннее пространство дома, воплощая в жизнь новые планы. Возможность  трансформации внутреннего пространства дома — безусловное преимущество наших  домов,  вы  как бы приобретаете дом на вырост, который  со  временем  может внутренне изменяться, реализовывая ваши смелые дизайнерские  идеи.

Именно поэтому Во всех наших домах возможна  свободная планировка. Вы так же  можете разработать свою планировку или запросить вариант  у менеджера

Какая шумоизоляция применяется в ваших домах?

Внешние стены, внутренние каркасные перегородки и межэтажные перекрытия мы обязательно заполняем шумоизоляционным материалом:  обычно мы применяем теплоизоляционные плиты Rockwool.  Толщина во  внешних стенах 150 мм. внутренние перегородки  и межэтажные перкрытия 100мм. Обычно этой толщины  вполне хватаем для отличной шумоизоляции. Кроме того мы применяем специальные шумоизляционные  стеклопакеты, которые эффективно гасят шумы. Если всего  этого покажется недостаточно мы предложим дополнительную шумоизоляции  экологичными. древесными плитами ISOPLAAT

FachWerk :: О нас



О нас



Мы можем полностью оборудовать технически любое здание, любое помещение, любую площадку и соединить все компоненты в практичную и полезную систему.

Мы беспристрастны в выборе и рекомендации продуктов.



Мы в инженерной фирме FachWerk используем потенциал различных областей специализации и устанавливаем новые и ценные отношения между ними. Мы разрабатываем для вас постоянные и временные технические установки. По запросу мы можем объединить строительные технологии и медиатехнологии в единую для вас систему визуализации и управления. Вы можете быть уверены в нашем добросовестное выполнение ваших проектов.

Мы работаем на выставках и в конференц-залах; на стадионах и других спортивных объектах; в концертных залах, церквях, театрах, музеях и центрах проведения мероприятий всех типов; и в частных и корпоративных зданиях.

Нашими клиентами являются архитекторы и инженеры, застройщики, строительные компании и собственники, организаторы и операторы общественных и культурных учреждений.





Технология строительных систем

Мы объединяем все компоненты технологии объекта (освещение, затенение, отопление, вентиляция) и системы безопасности в единую интеллектуальную систему управления для вас.



Медиатехнологии

Мы планируем ваши аудио-, видео- и громкоговорящие технологии, сети и конференц-системы а также ваше световое и сценическое оборудование; мы также проектируем безопасность и эвакуационные системы. Мы дополняем существующие системы управления или обеспечиваем полную реконфигурацию.



Визуализация

Мы покажем вам, как вся ваша строительная техника и медиа технология может быть визуализирована и управляться с помощью систем переключения, сенсорные экраны или мобильные устройства.



Технология проведения мероприятий и конференций

Мы занимаемся техническим планированием и управлением проектами для краткосрочных мероприятий. Действуя от вашего имени, мы позаботимся о системы громкой связи, видеотехника, освещение и электроснабжение на выставках или крупных мероприятиях.



Акустические измерения и экспертиза

С помощью современных программ САПР и систем измерения и оценки мы моделируем, рассчитываем и спланировать именно более позднюю акустику помещения или электроакустику. Во время ремонтных работ или после работ по внедрению, произведем замеры акустики помещения в пустых или заполненных помещениях. Кроме того, мы готовим оценки проблемных ситуаций в отношении законов о защите выбросов.



Семинары и обучающие программы

Мы оказываем специальную поддержку пользователям для оптимального использования существующее оборудование и возможности, предлагаемые современными технологиями.



1 VOB = Vergabe- und Vertragsordnung für Bauleistungen = немецкие правила заключения договоров на выполнение общественных работ0003

3 HOAI = Honorarordnung für Architekten und Ingenieure = шкала немецких платежей для архитекторов и инженеров -строителей

Службы планирования и другие услуги:

VOB 1 /VOL 2 Спецификации

9002 (HOAI /VOL 2 . 3 )

Документация

Курсы обучения и семинары

Планы внедрения и установки

Анализ (целевые/фактические результаты/меры/затраты)

Управление строительством или управлением строительством или инженерным управлением

Управление энергетикой

Интеграция информационных систем

Обновления системы

Интеграция системы

В эксплуатацию

Обслуживание и ремонт

Симуляция CAD

Акустическое моделирование освещения

Измерения

. соблюдение правовых норм

Экспертные заключения

Программирование интуитивно понятных пользовательских интерфейсов

ТЕХНОЛОГИЯ ПОСТРОЕНИЯ ДОМА В СТИЛЕ ФАХВЕРК | Своими руками

Содержание ✓

  • ✓ Фахверк – это не только технология строительства, но и архитектурный стиль.
  • ✓ Фахверк на «упрощенке»
  • ✓ Каркасно-фахверковый дом своими руками — пример проекта и постройки

Фахверковые дома видели многие, хотя и не знали об этом.

Достаточно включить только фильм, документальный или художественный о Германии. И вы увидите эти аккуратные домики, с фигурными каркасами, часто увитыми плющом. Многие архитекторы выделяют такие фахверковые дома в особый «немецкий стиль». В России сейчас стали строить дома, имитирующие фахверковый стиль, при этом в ход идут любые подручные строительные материалы, например, тот же сайдинг.

Я видел много таких домов на черноморском побережье — за такое подражание людей не упрекнешь, они просто хотят, чтобы их дом выглядел красиво, а учитывая, что у нас средняя зарплата 20 тысяч, а немец в пересчете на наш рубль 120. 000, то таких людей только больше начинаешь уважать.


ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Но в этой же статье мы поговорим о классическом фахверке и о том, как построить дом в этом стиле.

По правилам строительство по технологии и в стиле фахверк начинают с угловой кладки камней, в месте образования угла из балок перекрытия рам и фахверковых стоек, как промежуточных, так и угловой.

Это делается для того, чтобы не дать древесине гнить.

По правилам, разработанным на родине фахверкового строительства издавна, шаг между стойками должен составлять 2 фута (60 сантиметров).

На сегодняшний день при использовании фундамента в стиле фахверк это делают уже обычно, используя бетон. Это проще и, так сказать, технологичнее, а если так то и быстро.

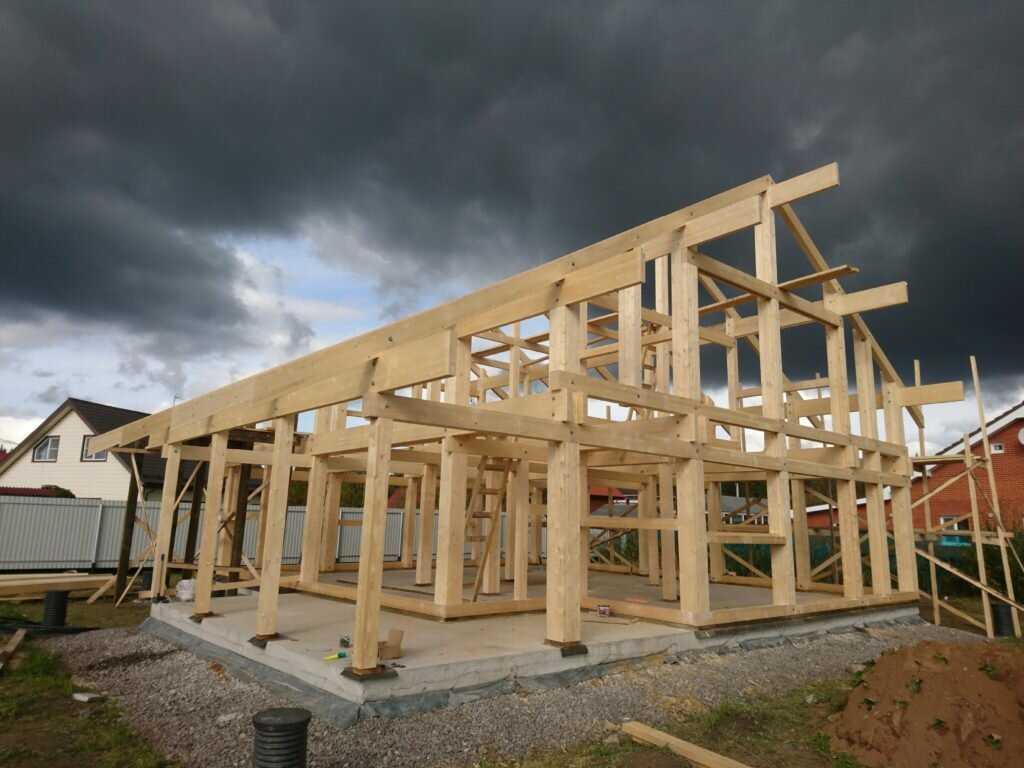

На следующем этапе выполняется деревянный каркас дома, состоящий из стоек, балок, ригелей, подкосов, подкосов, верхних и нижних обвязок.

Если проект дома многоэтажный, то стеллажи обычно делают двухэтажными. Элементы фахверкового каркаса выполнены из бруса квадратного сечения. Прочность и жесткость каркаса возможны за счет использования соответствующих соединений деталей – на потайном шипе, на шипе типа «ласточкин хвост» и других типах насечек, закрепляемых для повышения прочности деревянными штифтами. (Нагель — застежка в виде большого деревянного гвоздя.) Отсутствие каких-либо металлических застежек — главное отличие традиционного фахверка.

Для строительства каркасных домов фахверк, как правило, выбирают прочные и долговечные породы дерева – в основном дуб, ель, пихту, дуглас. Принято считать, что древесина экологически чистая, поэтому ее часто предпочитают другим материалам. При правильном использовании деревянные элементы не оказывают неблагоприятного воздействия на здоровье человека.

Не следует забывать и о типичном для фахверковой архитектуры и конструкции домов расположении элементов каркаса, которые образованы так называемыми «фигурами»: «человек», «дикий человек», «андреевский крест» и многие другие с экзотикой имена. Эти элементы каркаса, всегда оставаясь на виду, зрительно расчленяют фасад на панели разной формы и создают весьма причудливый узор из геометрических фигур. Декоративная функция сруба – одна из главных особенностей фахверковой архитектуры.

Для фахверковой постройки характерно использование резных деталей: формообразование балок на фасаде, вырезание солярных символов и друденфусов (элементов орнамента в виде звезд, вписанных в окружность), украшение угла столбы домов резными деревянными скульптурами, а орнамент щипцов часовнями в виде конских голов.

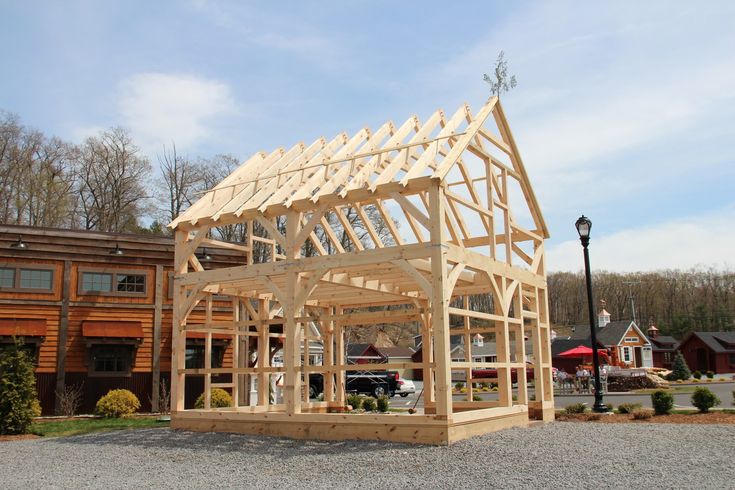

Рис. 1. Деревянный каркас фахверкового дома состоит из стоек, балок, ригелей, подкосов, подкосов, верхних и нижних обвязок.

После возведения каркаса дома на следующем этапе стены заполняются фризовыми панелями (в Европе фриз плетут или вяжут из ивовых прутьев, а в Восточной Азии — бамбуковыми), обмазанными глиной, сырцовым кирпичом или жженым кирпичом , а также из природного камня.

Кирпичные вставки крепятся к каркасу на шпильках, вставленных одним краем в балки или стойки. Еще один старинный способ крепления кирпичных вставок к раме — использование трехгранных реек, которые крепятся по периметру проема к внутренним поверхностям рамы. При этом в последних кирпичах вырезается треугольный паз под эти рейки.

Рис. 2. Прочность и жесткость каркаса обеспечивается применением различных видов шпилек и врубок, закрепляемых для повышения прочности деревянными гвоздями.

Неизбежно щели, образовавшиеся между вставками и деталями каркаса дома, в старину обматывали ватой, смешанной с известью, а затем замазывали известковым раствором.

В современных условиях заполнение щелей производится примерно так же, но используются более технологичные промышленные герметизирующие и отделочные материалы.

Кроме того, чтобы превратить фахверк в дом, отвечающий современным требованиям к комфортности проживания, необходимо утеплить стены и устроить дополнительную шумоизоляцию.

Однако дополнительную тепло- и звукоизоляцию устраивают, как правило, с внутренней стороны стен, стараясь не нарушать традиционный, исторически сложившийся архитектурный стиль фахверковой постройки.

По сложившейся традиции деревянные балки сруба окрашивают в темно-красный, коричневый или даже черный цвет. На гипсе деревянный каркас также традиционно обводится «жирной» черной линией, благодаря чему детали каркаса кажутся более толстыми, массивными и прочными. И этот метод используется как в Германии, так и в Китае. Очень часто оштукатуренные панно украшают различными растительными орнаментами, гербами, надписями или другими изображениями. Если заполнение кирпичное, то из кирпича выкладывают различные геометрически правильные, повторяющиеся узоры.


Также рекомендуем прочитать: Как сделать своими руками коническую, консуобразную крышу для фахверкового дома


Чаще всего исходным материалом для основного элемента наполнения фахверка является глина, так как она не является дефицитной, распространена практически повсеместно и ее можно добывать, не нанося никакого ущерба природной среде. Глина представляет собой мелкозернистую осадочную горную породу, пылевидную в сухом состоянии и пластичную при увлажнении. Диаметр его частиц не превышает 0,005 мм, но при традиционной технологии возведения фахверковых зданий при последующей эксплуатации их пыли не образуется.

Еще одним распространенным наполнителем является керамический кирпич. Основным сырьем для его производства является описанная выше глина, поэтому на этапе эксплуатации кирпич безопасен для здоровья людей. Однако при оценке воздействия керамических материалов на окружающую среду следует учитывать высокие энергозатраты и промышленные выбросы на стадии их производства.

Иногда в качестве наполнителя используется натуральный камень. В большинстве случаев природный камень дружелюбен к человеку, к тому же уже в естественном состоянии обладает необходимыми строительными свойствами, главное из которых – долговечность. В фахверковом строительстве натуральный камень используется без какой-либо дополнительной обработки, поэтому нет отходов, а при использовании местных каменных материалов снижаются экологические и экологические затраты, связанные с его добычей и транспортировкой.

Кровля фахверковых домов обычно выполняется из традиционных материалов: черепицы, камыша и плит натурального или промышленного сланца. Во влажных климатических условиях ими покрывают стены зданий. В настоящее время шифер уже перестали производить с асбестом, заменив его другими волокнистыми материалами, безопасными для здоровья человека.

Однако при выборе современных строительных материалов и технологий следует проявлять некоторую осторожность и осмотрительность, так как не все они сочетаются с исторически сложившимся и самобытным архитектурным стилем фахверковых построек.

Так, для наружных подоконников и наружных поручней не используйте хвойные породы. Даже если его обработать современными средствами защиты, он имеет ограниченный срок службы.

Для этих целей лучше использовать традиционный дуб, хотя он сложнее в обработке и стоит намного дороже.

Не стоит также увлекаться широкими проемами входных дверей и въездных ворот, так как тяжелые распашные створки со временем неизбежно приведут к деформации деревянных стоек и балок каркаса. Расстояние между соседними деревянными столбами не должно превышать 120 см, или, если это расстояние все же необходимо увеличить, следует использовать стальные конструкции.

Рис. 3. Проект современного дома в стиле фахверк со всеми элементами этой традиционной архитектуры и техники.

Также с осторожностью следует относиться к использованию современных теплоизоляционных и герметизирующих материалов при заполнении фахверкового каркаса. Дело в том, что исторически стены фахверковых домов всегда имели щели. Это позволило на многие десятилетия избежать гниения деревянных деталей каркаса за счет эффективной естественной вентиляции. При использовании современных герметизирующих материалов необходимо предусмотреть специальные вентиляционные зазоры и каналы, что не всегда возможно сделать без нарушения традиционного стиля фахверкового дома.

Среди деталей, плохо сочетающихся с традиционными направлениями в фахверковой архитектуре, можно выделить металлические двери с большой площадью остекления, особенно если в них много декоративных элементов округлой формы. Совершенно не подходят для фахверкового дома современные пластиковые окна с широкими проемами, лишенными мелких деталей переплета. Такие окна могут полностью разрушить архитектурный стиль и характер здания. Аналогичный эффект достигается при размещении оконных проемов «ступенчато» по отношению к горизонтальным балкам или брусьям обвязки рядом друг с другом. Не забывайте, что скрещенные балки и стойки должны делить пространство стены на правильные прямоугольники правильной формы. Перекрученные прямоугольники и квадраты совершенно неуместны на фасаде дома.

В отличие от конструктивных элементов дома выбор способа его отделки, декоративных деталей и цветовых оттенков гораздо шире. Каркас и его наполнение могут быть как контрастных цветов, так и окрашены в два близких оттенка одного и даже одного цвета.

По старой немецкой традиции после завершения строительных работ фахверк украшают ветками лиственных деревьев и устраивают праздник новоселья.


Фахверк – это не только технология строительства, но и архитектурный стиль

Несмотря на многовековую историю и более чем солидный возраст, фахверковый дом остается популярным в современном домостроении.

Фахверк представляет собой каркасную конструкцию из деревянного бруса, состоящую из системы колонн, балок, ригелей, раскосов и обвязок. Именно наличие раскосов, а также большое разнообразие соединений, фиксируемых деревянными гвоздями и придающих жесткость каркасу, отличает фахверк от других видов каркасного домостроения. Еще одно отличие состоит в том, что элементы каркаса не прячутся под обшивку, а выступают наружу из плоской поверхности стен, визуально расчленяя стены на геометрические участки и придавая зданию фактурную четкость и выразительность. Пространство между деревянными балками каркаса заполнено разнообразными строительными материалами, а сами стены покрыты штукатуркой.

Примечание

В старину для заполнения стен в фахверковых домах использовали практически любой подручный материал: глину, щепу, саман (смесь глины с камышом или соломой), щебень и даже строительный мусор. Богатые горожане заполнили межкаркасное пространство деревянными резными панелями.

До верха не капает

Очень часто в фахверковых конструкциях используются половые уступы: верхние этажи нависают над нижними, образуя своеобразные ступенчатые уступы. Можно подумать, что целью является увеличение площади каждого последующего этажа. Отчасти так оно и есть. Но это только эффект, а главное было в другом. Таким гениальным способом средневековые зодчие защищали необожженные глинобитные стены с деревянным каркасом от разрушительной влаги, от которой в первую очередь страдали фасады зданий с высокими фронтонами и большим количеством окон.

Современная версия

Сегодня для каркаса вместо обычного бруса чаще всего используется клееный, более прочный и в минимальной степени подверженный деформациям и растрескиванию. Клееный брус и балки, изготовленные в заводских условиях, могут иметь разное сечение и нестандартную длину (до 18 м), что позволяет реализовать любые архитектурные идеи. Помимо клееного бруса в современных фахверковых домах может использоваться несущий каркас из металлического термопрофиля. Возможна укладка современного волокнистого утеплителя в фахверковый каркас, хотя из-за наличия раскосов эта процедура значительно усложняется, ведь в толще утеплителя ни в коем случае не должно быть пустых «карманов».

Традиции и инновации

Более дорогой, но очень эффективный вариант «утепления» — энергосберегающие стеклопакеты. Фасады могут быть остеклены практически на 100%, при этом в доме создается неповторимый дух, который можно назвать царством пространства и света. Использование большого количества стекла не влияет на прочность здания. Изготовленные на заказ стеклопакеты с низкоэмиссионным стеклом (i-стекло, К-стекло) позволяют добиться низкого уровня теплопотерь, соответствующего современным нормам теплосбережения жилых зданий. Что в сочетании с современными системами отопления обеспечивает тепло и комфорт при очень скромном энергопотреблении. Ну а чтобы отгородиться от нескромных взглядов, достаточно просто задернуть шторы.

Фахверк на «упрощенке»


Есть упрощенный вариант – внешняя и внутренняя отделка дома в стиле фахверк. Он заключается в том, что на оштукатуренные стены наклеиваются деревянные декоративные элементы, имитирующие стойки, балки и раскосы фахверкового каркаса. Эти деревянные детали обычно окрашивают в темный контрастный цвет. Это решение касается домов, построенных в разных стилях из разных материалов. Под изящной фахверковой «кожей» может скрываться любой конструктивный «каркас»: каркас, строганный брус, кирпич или пеноблоки.


Каркасно-фахверковый дом своими руками — пример проекта и постройки


Репутация домов каркасного типа, в том числе фахверковых, в нашей стране подорвана.

Может быть, не безнадежно, но достаточно серьезно. Есть много причин для этого. Ведь все мы мечтали о самых дешевых и доступных домах. И когда в конце прошлого века на отечественном рынке наконец-то появились относительно недорогие и энергоэффективные каркасные конструкции (у нас как-то сразу стали называться канадскими, хотя к Канаде они часто не имели никакого отношения), все был счастлив.

Вот! Это произошло! Простой и теплый дом! Но вместо того, чтобы перенять западный опыт строительства и эксплуатации таких домов и творчески переработать его под российские условия, заказчики и строители поспешили сэкономить на всем и вся.

Идеология заказчика, впрочем, вполне понятна: плати меньше, а получай больше. В результате «канадские» дома впервые были лишены систем воздушного отопления и охлаждения. Ушла в небытие и система принудительной приточно-вытяжной вентиляции.

Строители также способствовали как «экономии» стройматериалов, так и упрощению конструкций, что зачастую было чревато весьма неприятными последствиями. «Объединенные усилия» за несколько лет привели к тому, что большинство заказчиков до сих пор и слышать не хотят о каркасных домах.

В итоге строители, умеющие строить хорошие каркасные конструкции, уже 15 лет пытаются восстановить свою репутацию и доказать, что каркасный дом был, есть и, наверное, еще долго будет оставаться самым недорогим, технологичным, энергоэффективным. и экономичный тип здания.

По сути, им приходится доказывать свою правоту на деле практически каждому заказчику, демонстрируя сданные в эксплуатацию объекты. А передовые строители даже разрабатывают новые технологии возведения каркаса, выгодные… (не удивляйтесь!) для заказчика.

Однако, к сожалению, недоверие укоренилось где-то очень глубоко, и, наверное, поэтому объемы каркасного строительства растут крайне медленно. Но, к счастью, они все еще растут.

Как восстановить престиж фреймворка?

Именно над этим вопросом в 2007 году задумались проектировщики и строители компании «Заокские просторы и ландшафты». Они разработали достаточно простую и понятную модульную систему проектирования и строительства фахверковых домов, суть которой заключается в следующем. Каркас дома собирается из клееных стоек и брусьев сечением 200 х 180 мм.

При этом стойки монтируются со строго определенным шагом – около 2,5 м (из чего следует, что система является модульной), что соответствует удвоенной ширине листов гипсокартона, ЦСП и плит ОСП, используемых для обшивки каркаса, и, следовательно, сводит к минимуму количество отходов.

Кроме того, такой мощный каркас, который остается видимым снаружи и изнутри, как это принято в фахверковом здании, обеспечивает прочность и надежность собранной конструкции. Любопытно, что при этом в нем отсутствуют всевозможные подкосы и тому подобные элементы, присущие классическому фахверку.

Вместо этого жесткость конструкции придают листы ОСП или ЦСП, монтируемые ванспорами в проемы каркаса (технология заливки ноу-хау).

Для соединения элементов деревянного каркаса между собой разработаны оригинальные унифицированные узлы (всего около десяти), что удобно для проектировщиков — теперь они сразу создают не только проект дома, но и специальный файл, позволяющий управлять автоматизированная линия, производящая необходимые стойки и балки.

Не менее удобна новая система для строителей. Ведь на стройке уже есть готовые детали с соединительными чашками и шипами и даже с пазами для установки металлических соединительных элементов (они же используются в конструкции).

В этом случае ничего подгонять не нужно — выбрать нужный фрагмент из привезенных пачек (сборка ведется в строго определенном порядке, его нельзя нарушать), установить на место и зафиксировать соединение указанной металлической детали в сопроводительной документации (шурупы, тухари, металлические перфорированные элементы и т.п. – потребность в каждом из них определяется проектировщиком).

Если какая-то деталь не подходит, сборщик (правильнее его так называть), не пытаясь что-то подгонять самостоятельно, как это принято на стройке, останавливается и вызывает прораба.

Однако этим преимущества новой системы не исчерпываются. Так как конструкция не подвержена усадке, допускается установка крупногабаритных стеклопакетов непосредственно в образованные рамой проемы, что позволит сэкономить на их дорогостоящем обрамлении. Но это не все.

Созданная конструкция может быть утеплена до требуемой заказчиком степени энергоэффективности. Клиент хочет построить пассивный дом — нет проблем.

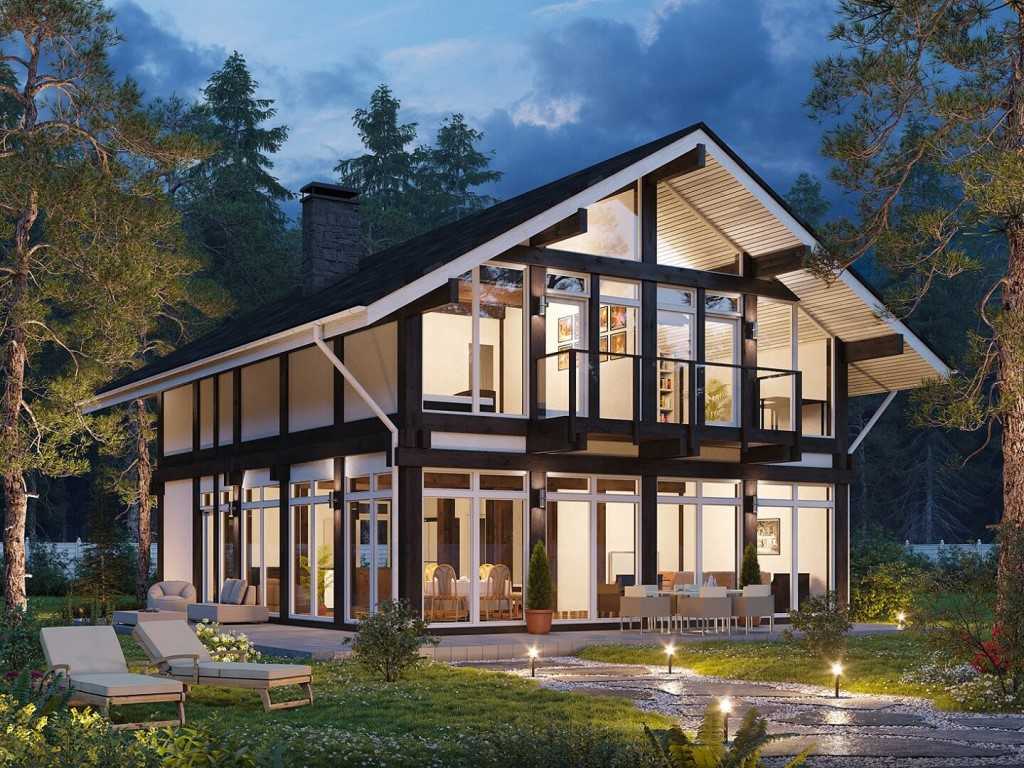

ФАХВЕРКОВЫЙ ДОМ НА 9 ШАГЕ0014

О строительстве фахверкового дома компанией «Заокские просторы и ландшафты» общей площадью 302 м 2 по собственной технологии достаточно подробно рассказано в фотоотчете со стройплощадки. Мы добавим лишь несколько комментариев.

Участок находится рядом с музеем-заповедником «Поленово». Местность там довольно холмистая, перепад высот от одного края купленного участка до другого составил около 6 м.

Перепад высот в «пятне застройки» равен 1,5 м, что обусловило выполнение строителями ступенчатого свайно-фундаментного фундамента и цокольного перекрытия. Появившиеся внутри дома ступеньки помогли не условно, а фактически разделили внутреннее пространство первого этажа на жилую и общественную зоны с потолками разной высоты. Жилые помещения второго этажа расположены на одном уровне.

Добавлю пару слов об экономии денег… клиента.

Если построить аналогичный дом по современной, но, скажем, стандартной фахверковой технологии, то за счет увеличения материалоемкости и увеличения сроков строительства он обойдется примерно в 500 тысяч рублей.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
