Содержание

• Что такое ендова кровли
• Для чего нужна ендова
• Виды ендовы
• Устройство ендовы
  • Верхняя ендова
  • Нижняя ендова
• Стропильная система крыши с ендовой
• Как сделать ендову
  • Установка ендовы под металлочерепицу
  • Установка ендовы под профнастил
  • Установка ендовы на мягкой кровле
  • Укладка битумных гонтов на металле
• Обогрев ендовы кровли
• Ремонт ендовы крыши
• Заключение

Наиболее сложным и трудоемким участком работы принято считать обустройство ендова на крыше. Простые двухскатные крыши постепенно вытесняются сложными ломаными конструкциями с кукушками и кровельными окнами, непростым пересечением кровельных скатов. Даже опытные кровельщики не особо любят работать с ендовой крышей, из-за непростой технологии сборки. Времени и сил на герметизацию ендова уходит много, а малейшая оплошность в работе может стать причиной серьезных проблем.

Что такое ендова кровли

Ситуация значительно улучшилась с появлением современных видов кровельного покрытия, как то металлочерепица, или профнастил, или даже битумная гонтовая кровля. Компании производители покрывных материалов разработали готовые наборы, существенно упрощающие монтаж ендовы на крыше самой сложной конфигурации.

По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой.

Где можно встретить данную конструкцию:

• Ендовые крыши, фото, являются обязательным атрибутом любых зданий с Г и П-образной планировкой коробки дома;

• На крышах с фасадной пристройкой или даже эркером. Кровля пристроенного помещения стыкуется со скатом основного каркаса по внутреннему углу ендова;
• В устройстве мансардных балконов и слуховых окон, его еще называют разжелобок ендова. Переход от двухскатной крыши кукушки к кровельному покрытию дома. Ендова на кукушке самая маленькая и зачастую изготавливается из подручных материалов.

Важно! Требования к устройству ендового узла одинаковы для всех случаев, независимо от длины скатов или угла наклона кровли.

В любом варианте оформления внутреннего угла крыши наиболее важным вопросом считается обеспечение жесткости и прочности линии. От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога.

Для чего нужна ендова

Любая скатная крыша испытывает огромные нагрузки от давления снега, потоков дождевой воды, поэтому узел ендова, в котором объединены кромки смежных скатов, должен быть очень прочным и надежным.

На это уходит немало сил и времени. В некоторых случаях от использования ендового узла можно отказаться, тем самым избавиться от проблем затекания воды и конденсата. Например, вместо обустройства ендовой крыши одно крыло дома Г-образной планировки выстраивают выше, и тем самым поднимают один стропильный каркас над другим. В этом случае линия пересечения более низкой крыши с соседним крылом будет проходить по стене здания. Мало того, линия примыкания кровли к стене будет закрыта свесом кровли. На практике подобное решение обходится дороже, чем изготовление ендовы с выходом на скат, да и надежность такой схемы невелика.

Правильно собранная ендова крыши обеспечивает решение двух наиболее важных проблем:

• С помощью желоба удается отвести неограниченное количество дождевой воды, даже в штормовую погоду;
• Ендовый узел обеспечивает безопасный сход с крыши снежных пластов без угрозы горизонтального смещения кровельного покрытия.

Стабилизирующий и усиливающий эффект реально возможен только при идеальном построении узла ендова. В реальности мастера считают хорошим результатом, если один из примыкающих скатов не задирает кровельное покрытие на смежной крыше.

Виды ендовы

До момента унификации узел сопряжения скатов крыши строили в трех вариантах. Большинство деталей приходилось изготавливать вручную, в зависимости от схемы стропильного каркаса и кровельного покрытия крыши, поэтому классификация конструкций была соответствующей:

• Открытая ендова, которая представляла собой желоб из листового металла, уложенный поверх покрытия или припаянный на фальцевую кровлю;
• Вариант для мягкой кровли, изготавливался в виде желоба, уложенного под приклеенные кромки гонтов;
• Ендова с перехлестом или переплетением кровельного материала. Под изолирующее покрытие крыши укладывался подкладочный ковер или пара Г- образных желобов, соединенных в один канал.

Подобные схемы использовались для небольших и средних узлов ендова, когда нагрузка по воде и снегу была незначительной, и, зачастую, требовалось эффективное отведение небольших количеств дождевой воды.

В современной практике термином «ендова» обозначают не столько узел, сколько один из элементов, входящих в его конструкцию.

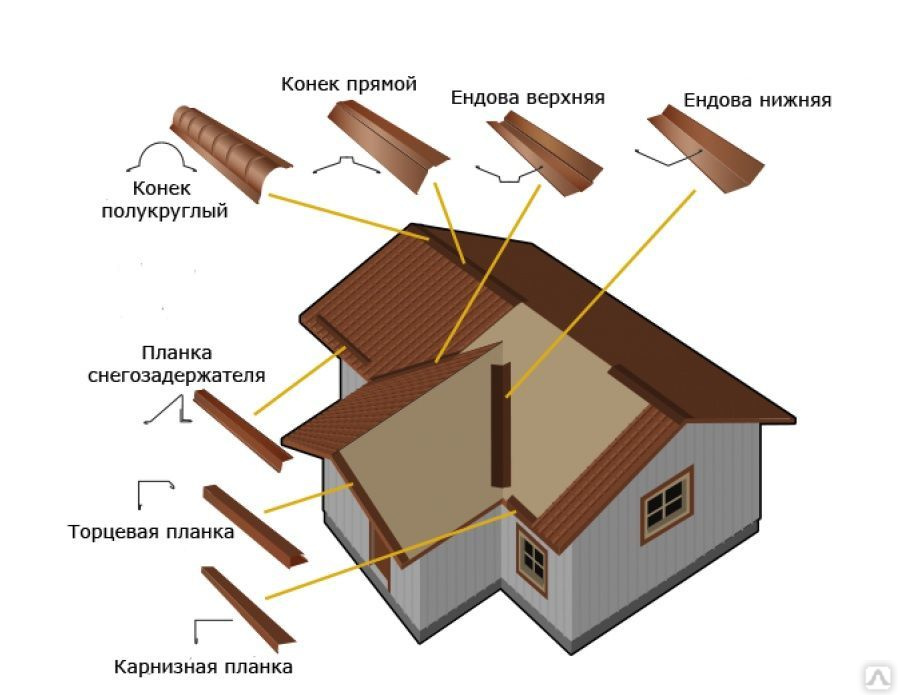

Новая технология построения ендового узла основывается на использовании трех базовых элементов:

• Нижний желоб или нижняя планка ендова. Это главная часть узла, обеспечивающая водоотведение с поверхности крыши;
• Усиливающая обрешетка основания узла. Давление на ендовый угол очень большое, особенно, если учесть, что на относительно узком пространстве скапливается снежная масса одновременно с двух скатов;
• Верхний желоб, или верхняя планка ендовы. На него приходится давление 99% веса снега и льда, скопившегося на крыше.

На первый взгляд, количество деталей и устройство ендового узла слишком усложнено и обставлено дополнительными элементами, потребность в которых не всегда оправдана. Разумеется, можно упростить конструкцию, например, избавиться от верхней планки, которая зачастую играет декоративную роль. Многие владельцы домов так и поступают, лишь по прошествии значительного периода времени становится ясным, что все детали конструкции важны для обеспечения долговечности узла.

Устройство ендовы

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

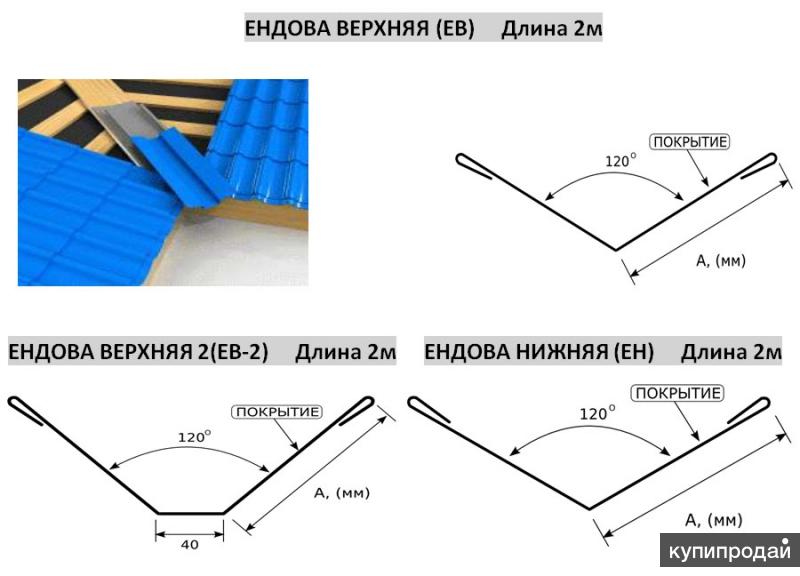

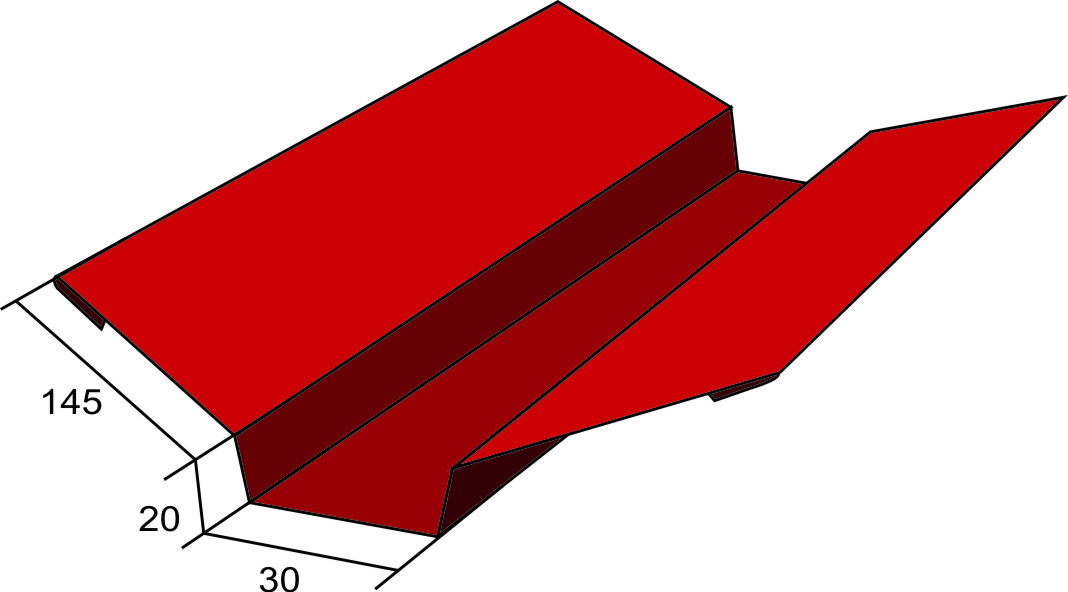

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135^о.

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

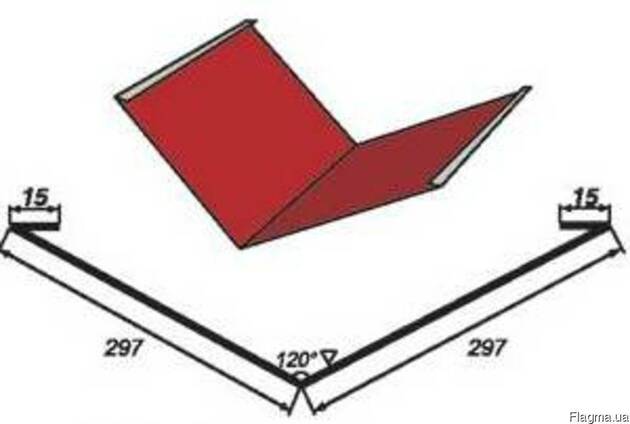

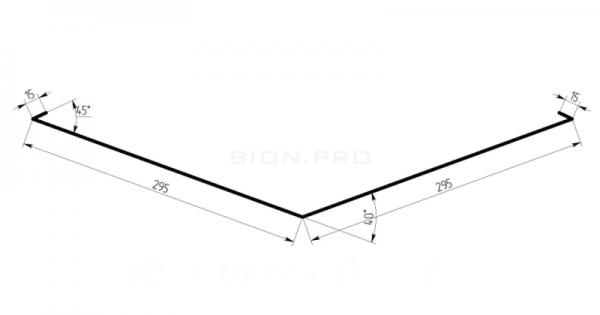

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

Стропильная система крыши с ендовой

Для того чтобы избежать затекания воды в утеплитель крыши, нижняя часть ендового желоба должна максимально плотно прилегать к гидроизоляции кровли. Поэтому обрешетка под ендову для металлочерепицы выполняется сплошной.

Важно! Горизонтальные рейки обрешетки на смежных стропильных каркасах набиваются таким образом, чтобы торцы находились на одном уровне, между ними оставался зазор не более 5- 7 мм.

Для сплошной части обрешетки под нижнюю ендову лучше всего использовать вагонку или шпунтованную доску. Такой способ укладки обеспечит равномерное распределение нагрузки и исключит разрыв полотна гидроизоляции.

Как сделать ендову

Конструкция защитного узла состоит из простых деталей. Сделать своими руками желоб из оцинкованного металла достаточно просто. Например, можно использовать остатки оцинкованного профнастила с высотой и шириной волны 30 мм и 100 мм соответственно. Если речь идет о небольшой крыше для сарая или бани, то для ендова вполне можно обойтись установкой нижнего желоба. Для полноценного жилого дома такой способ явно испортит всю красоту металлочерепичной крыши.

Установка ендовы под металлочерепицу

В первую очередь необходимо уложить полотно гидроизоляции, специалисты рекомендуют подкладывать под металл узкую ленту из остатков пленки, чтобы избежать контакта металла с древесиной. На изнаночной стороне нижнего желоба ендова часто выпадает конденсат, поэтому деревянная обрешетка может набухать и растрескиваться.

Следующим этапом идет установка нижнего элемента ендовы крыши. Его крепят на обрешетку крыши с помощью кляммеров, прикрученных саморезами на кромочных полках желоба.

Отрезки нижнего элемента, длиной по 2 м, укладываются на обрешетку «елочкой», то есть с перехлестом краев по вертикали. Верхняя часть должна заходить поверх нижней минимум на 20 см. В верхней части профиля, примыкающего к коньку, устанавливается решетка для вентиляции ендовы.

Чтобы избежать протекания воды или конденсата в стык между ендова и внутренней поверхностью металлочерепицы, на кромочные полки желоба укладывается герметизирующая лента. Наружная планка устанавливается аналогичным способом после укладки металлочерепицы. Ее пришивают саморезами в обрешетку крыши.

Установка ендовы под профнастил

Схема монтажа ендового желоба для кровли из профилированного металла отличается от металлочерепицы. Во-первых, сам узел представляет собой W-образный стальной профиль с шириной полки 100-120 мм. В центре канала изготовлен выступ, благодаря которому удается компенсировать горизонтальные растягивающие нагрузки на крышу.

Монтаж начинается с укладки гидроизолирующего полотна, чтобы предотвратить смятие пленки на обрешетку крыши, на расстоянии 100-120 мм от линии стыка наносят небольшое количество битумной мастики. После укладки аналогичным способом выкладывают и крепят желоб ендова. В дополнение к мастике профиль крепят саморезами.

Чтобы края профнастила над ендова не повисли в воздухе, вдоль линии стыка набивают два параллельных бруска. Перед укладкой профнастила на крышу на лицевую сторону брусков наклеивают самоклеющуюся монтажную ленту, это обеспечит плотное прилегание материала и герметичность ендового узла. В завершение монтажа кромку профнастила пришивают к брусу саморезами с шагом 150 мм.

Установка ендовы на мягкой кровле

Защитный узел на битумном кровельном покрытии крыши можно построить двумя способами:

• На основе подкладочного металлического элемента;
• Методом перехлеста покрытия по линии сопряжения скатов крыши.

Последний способ называют закрытой разделкой. Суть его заключается в том, что края полотнищ или кромки гонтов перехлестывают друг на друга на осевой линии ендова. Предварительно под слой кровли на обрешетку крыши укладывается подкладочный ковер ендового узла. Он толще и прочнее обычной подкладки.

В первую очередь на линии прибиваются краевые гонты со стороны крыши с более низким скатом. При этом гвозди прекращают забивать на расстоянии 30 см от осевой ендова. Оставшуюся часть покрытия укладывают на подкладку с помощью битумной мастики. После подрезки аналогичным способом застилают гонтами сопряженную часть крыши.

Способ дешевый и не очень удачный для условий жаркого солнечного климата. Клеить, даже с использованием битумной мастики, в условиях сильного перегиба материала – не самая лучшая идея. Если угол сопряжения двух соседних скатов крыши менее 100^о, то лучше всего использовать второй способ, с металлической подложкой.

Гонты разогреваются и плывут под палящими лучами солнца. Для более прохладного климата данный способ обустройства ендова на мягкой кровле вполне себя оправдывает.

Укладка битумных гонтов на металле

Второй вариант предполагает использование на крыше специального металлического профиля – подкладки. Элемент изготавливается из оцинкованной тонкой стали и покрывается грунтовкой, улучшающей адгезию с битумной мастикой без праймера. Металлическую полосу профилируют так, чтобы получилось V – образное сечение с шириной полки 20 см.

Металлический элемент укладывают на сплошную обрешетку крыши строго по осевой линии ендова. В верхней части крыши допускается крепление профиля с помощью гвоздей, в нижней части полотно фиксируют скобами.

Важно! После фиксации металлического желобка мелом обязательно наносят осевую линию и границы укладки кровли с каждой стороны.

Гонты битумной кровли укладывают на мастике и гвоздях. Примерно за 20 см до осевой линии гвозди уже не забивают, а покрытие укладывается на мастике. Кромки гонтового полотна обрезают на расстоянии 75 мм от осевой разметки, также подрезают под углом в 45^о верхние уголки, как на схеме. Подрезанные края промазывают мастикой и тщательно прикатывают валиком по направлению к осевой линии ендова.

Такой вариант обустройства защитного узла оказывается более устойчивым, даже если крыша нагревается до высокой температуры, это никак не сказывается на прочности удержания гонтов. Кроме того, металл лучше выдерживает нагрузку от снега, льда и загрязнений.

Обогрев ендовы кровли

Конструкция и схема работы ендового узла во многом напоминает функционирование водосточных желобов. Примерно половина талой воды сходит не в водосборники, подвешенные на карнизных крюках, а спрямляется на ендовый сток.

Поэтому узел греют с помощью специальных кабельных систем, закрепленных на наружной планке. В зимнее время наиболее уязвимой считается нижняя часть ендова, поэтому греющий кабель укладывают непосредственно в канал и под скаты металлической крыши, на высоту не более 120-150 см.

Греющий кабель укладывают также и на горизонтальные желоба, и обязательно на верхнюю часть водосточной трубы. Из-за специфического устройства ендового узла нижний профиль заметно хуже вентилируется и почти всегда остается влажным, поэтому подогрев не только упрощает сход снега, греющий кабель предотвращает закупоривание сточного пространства ледяными пробками. Даже если пойдет дождь со снегом при низкой температуре воздуха, ендова справится с отводом воды «на отлично».

Ремонт ендовы крыши

Наиболее распространенным дефектом является засорение нижнего желоба. Обычно проблему со стоком воды определяют в сильный дождь по перехлесту водяного потока с боков. Чаще всего внутри скапливается мусор, веточки, листья и грязь, попадающие на крышу с соседних деревьев. Попытки промыть или прочистить канал, как правило, результатов не дают. Поэтому приходится снимать верхнюю ендова металлочерепицы и удалять грязь.

Одновременно можно проверить состояние креплений на нижнем желобе. В потоке воды, стекающей по нему, всегда много песка, мягкий цинк и краска легко стираются с металлической поверхности, а в присутствии влаги материал быстро ржавеет. Поэтому, если разобрали узел, будет правильным заменить поврежденный крепеж, а поржавевший металл покрасить полиуретановой краской.

В случае, когда крыша покрыта профнастилом, на линии сопряжения случаются протечки из-за потери герметичности уплотнительной ленты. Место протечки приходится искать со стороны чердака. Если пятно небольшое, то заделать дыру можно герметиком. Для полноценного ремонта крыши приходится выворачивать саморезы, открывать ендова, чистить, сушить и переукладывать на новой силиконовой ленте.

Ремонт защитного узла на крыше с битумной кровлей считается самым простым. Если ендова собрана с открытым металлическим разжелобком, то для восстановления или замены гонта достаточно будет срезать поврежденную часть кровли и зачистить место.

Перед укладкой поверхность крыши грунтуют и тщательно сушат, после чего наклеивают новый гонт. По окончанию работ можно промазать мастикой кромки покрытия с каждой стороны кровли.

Для ремонта мягкой ендовы с закрытым желобком приходится срезать часть нахлеста кровельного покрытия и сушить не менее 3-4 дней. За это время место повреждения необходимо будет тщательно очистить от остатков мастики, кровельного материала и прогрунтовать. Новые гонты укладывают по схеме обустройства ендова. Если протечка находится под нижним слоем битумной кровли, то разбирать и ремонтировать придется весь узел.

Заключение

Порядок сборки ендовы крыши выглядит несложным и вполне доступным, для того чтобы выполнить работу своими руками. Возможно, что при определенном опыте и навыке новичок сможет самостоятельно сделать ендовый узел небольшой крыши. На практике проверено, что ¾ всех протечек приходятся именно на линию стыка, так что данный участок все же лучше доверить профессионалам. Дешевле будет сделать сразу качественный шов, чем ремонтировать крышу каждую осень.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Ендова верхняя

Ендова верхняя применение и использование в строительстве

Ендова верхняя представляет собой конструктивный элемент кровли в виде внутреннего угла, располагающийся на стыке кровельных скатов.

Это один из ключевых узлов в устройстве всей кровельной системы.

Планка верхней ендовы монтируется сверху на кровельный материал в местах стыков скатов на кровле, под кровельным материалом обязательно должна присутствовать ендовая нижняя, именно по ней идёт сток воды.

Верхняя ендова предназначена для выполнения декоративных функций. Благодаря такой планке, стыки двух скатов приобретают вполне законченный вид. Другими словами, ендова формирует окончательный внешний облик вашей кровли.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Назначение и применение планки нижней ендовы:

• защищает от протекания и последующих разрушений внутренний угол, образованный в месте стыковки двух скатов
• выполняет декоративную функцию, благодаря которой кровля дома приобретет композиционно законченный и эстетичный внешний вид
• быстро устраняет атмосферные осадки с пространства крыши
• своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли

Ендова верхняя особенности материала

Для отвода влаги с верхнего угла стыка, как правило, используют планку ендовы. Она защищает стык, лежащих под углом по отношению друг к другу двух листов кровли, образуя внутренний угол.

Ендова представляет собой кровельный элемент в виде внутреннего угла, располагающийся на стыке кровельных скатов. Преимущественно верхняя ендова несет в себе декоративную нагрузку. Так как обрез черепицы под углом выглядит не очень эстетично на стыке скатов он обычно закрывается дополнительным элементом — ендовой верхней. Крепление элемента выполняется поверх листов кровельного покрытия.

По сути, ендова 115х30х115 мм – это внутренний угол 135 градусов, образующийся на месте соединения двух скатов кровли.

Процесс установки ендовы требует специальных познаний и строительных навыков. Поэтому монтаж этого кровельного элемента лучше доверить опытным специалистам. В этом случае будут исключены ошибки, приводящие к серьёзным проблемам.

В середине сформирован сливной желоб, одновременно придающий ему жесткость. Этот конструктивный элемент можно смело назвать важнейшим узлом любой кровли, так как нарушения в его монтаже незамедлительно вызовут такое неприятное явление, как протечки кровли.

Преимущества ендовы верхней

Ендова больше и дольше других частей кровли испытывает климатическое воздействие: стекание воды, скопление снега, на солнечной стороне — усиленное воздействие солнечного света. Эти факторы предъявляют повышенные требования как к кровельному материалу, так и к качеству изготовления самой ендовы.

Основные преимущества ендовы верхней:

• Производится из того же металла, что и кровельное полотно;
• Защищает от протекания и последующих разрушений внутренний угол, образованный в месте стыковки двух скатов;
• Придает кровле законченный вид;
• Производится в защитной пленке;
• Выполняет декоративную функцию, благодаря которой кровля дома приобретет композиционно законченный и эстетичный внешний вид;
• высокие антикоррозийные свойства;
• высокая механическая стойкость;
• устойчивость к атмосферному воздействию;
• понятный монтаж;
• длительный срок службы.

Технические характеристики планки верхней ендовы

Ендова верхняя  производится из оцинкованной стали высокого качества . Стальная заготовка при производстве покрывается защитным цинк-алюминиевым покрытием, который обеспечивает устойчивость к коррозии и к механическим повреждениям.

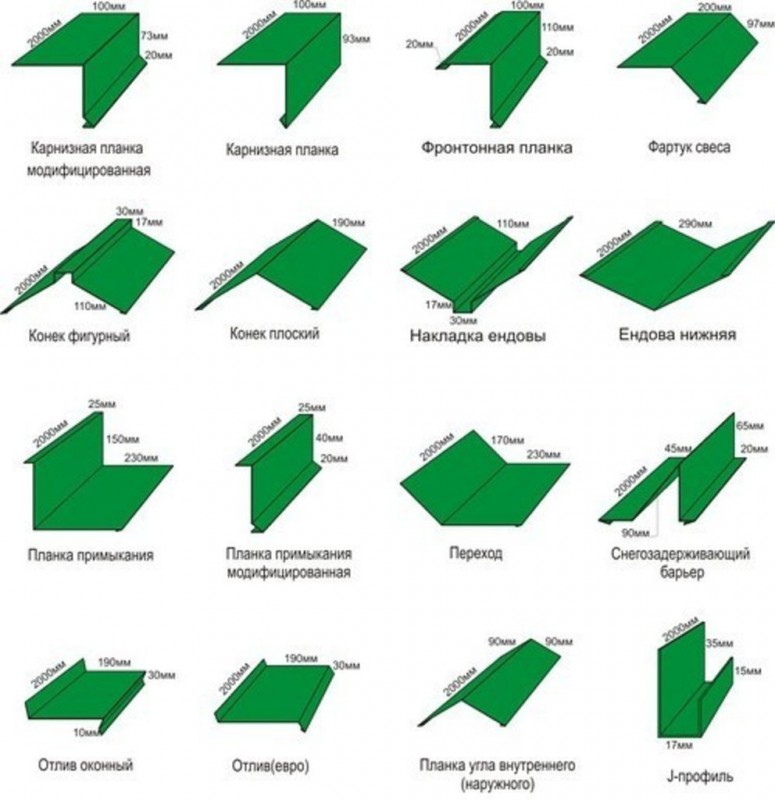

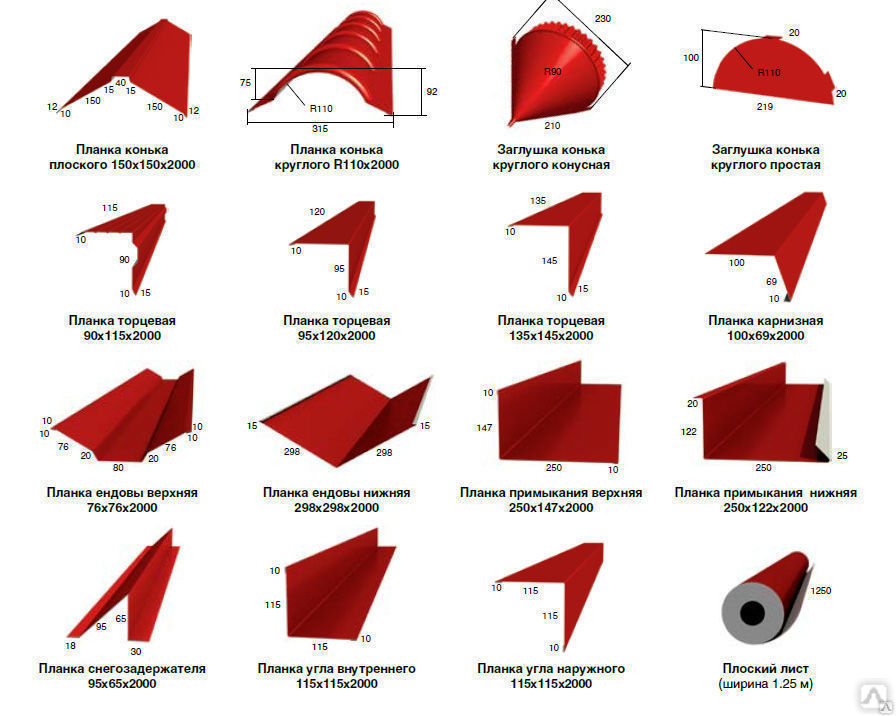

Чем сложнее форма крыши, тем больше требуется доборов

Эстетичность изделию придают с помощью полимерной эмали на основе полиэстера. Покрытие устойчиво к воздействию ультрафиолетового излучения, механическим царапинам, сколам и действию влаги. В течение всего срока службы планки не выгорают на солнце.

Основные характеристики планки верхней ендовы:

• Длина планки — 2 м
• Размер планки — 115*30*115 мм
• Ширина заготовки — 312 мм

В отличие от нижней, планку верхней ендовы следует крепить уже после того, как будет уложен профнастил или металлочерепица.

Покрытие и толщина металла ендовы верхней должны соответствовать покрытию и толщине кровельного покрытия , во избежании разнооттеночности.

Чертёж-схема планки верхней ендовы 115*30*115мм

Монтаж верхней планки ендовы

Производитель рекомендует осуществлять монтаж вернхней планки ендовы на саморасширяющийся уплотнитель, который укладывается на внутренний угол стыка двух скатов.

Верхние планки ендовы монтируются к обрешетке при помощи саморезов, которые закрепляют через гребни волны металлочерепицы или верхние полки трапеции профилированного листа.

Ендовы значительной протяженности закрывают несколькими планками, располагая их внахлест и осуществляя монтаж от нижней части кровли в направлении верхней.

Перечень факторов, которые следует учитывать при монтаже ендовы:

• крепить её необходимо короткими саморезами, не доходящими до нижней ендовы, напр. 4.8Х19;
• стыки скатов должны быть устелены обрешеткой сплошняком;
• слой гидроизоляции обязательно прокладывается по длине желоба открытой ендовы;
• в случае если ендова состоит из горизонтальных стыков, все элементы укладываются с 10-сантиметровым нахлестом;
• при небольшом наклоне угла следует проложить дублирующий слой.

Основные этапы монтажа:

1. Установка верхней накладки на кровлю. Производить надо снизу вверх, от свеса до конька крыши. Планки сборной ендовы стыковать между собой внахлёст не менее 100 мм. Отмерять необходимое расстояние удобно с помощью рулетки, а отметку производить маркером или мелом. Верхняя планка должна выступать над нижней на расстояние 15–20 см.
2. Закрепление накладки. Наружную часть привинчивают саморезами к верхним гребням профилированного полотна кровли. Очень важно исключить попадание саморезов на середину нижней планки. Если метиз пробьёт фальшендову, то в этом месте нарушится гидроизоляция. Выполняя работы, необходимо помнить, что прокладка саморасширяющихся уплотнителей между декоративной планкой и кровлей не требуется. Для герметизации перехлёстов используют герметики, которые наносят специальным пистолетом или их ленточные аналоги.

Монтаж ендов является заключительной точкой в завершении строительства дома или иного сооружения. Конструкция устанавливается в места сопряжений скатов с отрицательными углами. Только правильный подбор материалов, качественная гидроизоляция и постоянное обслуживание готового элемента обеспечат надёжную защиту от осадков.

Планку ендовы верхней заказать и купить в Твери

Компания «Крафтмет» реализует высококачественный материал — планку ендовы верхней, изготовленную согласно ГОСТ, по доступным ценам. Доставка осуществляется по г.Твери и области. Самовывоз со склада в Твери (удобные подъездные пути рядом с трассой М-10).

Продажа ендовы верхней осуществляется в розницу и оптом.

Мы гарантируем вам качество и комплектность поставки, соблюдение договорных условий и взаимовыгодные условия сотрудничества.

Наша компания предлагает вам купить планку ендовы вернхней по наиболее выгодным ценам. При покупке оптом предоставляется скидка, размер которой вы можете уточнить у наших менеджеров.

Доставка этого кровельного материала производится по Твери, тверской области и в любой регион Российской Федерации. Мы осуществляем оптовую и розничную продажу ендовы вернхней.

Узнать цены на  планку ендовы вернхней, уточнить технические характеристики материала можно по контактным телефонам, указанным на сайте. Наши менеджеры готовы предоставить вам дополнительную информацию о производителе и условиях доставки.

Если вы хотите приобрести недорого планку ендовы вернхней, свяжитесь с нами любым удобным для вас способом.

описание, виды и особенности монтажа

главная » Крупногабаритные конструкции

Крыша композитная — многощипцовая, на дом с пристройкой, с верандой, включает как наружные, так и внутренние углы. Первые закрываются коньком, этот элемент знаком любому, даже начинающему строителю. Однако при соединении скатов вдоль появляется внутренний угол. Он также нуждается в защите и укреплении.

Содержание

1. Что такое ендова и для чего она используется
2. Разновидности ендов
3. Особенности сборки ендов с металлочерепицей
4. Инструменты и материалы для монтажа
5. Особенности стропильной системы
6. Советы ендов

Что такое ендова и для чего она используется уголки от проникновения воды

Ендова для крыш из шифера, металлочерепицы – это деталь, защищающая внутренние углы от попадания в них воды. Устройство ендовы для кровли из металла сложнее, чем у конька:

• обрешетка — сплошная, укладывается на уровне общей обрешетки;
• нижняя планка — собственно паз, сюда при укладке выводятся внутренние углы кровли;
• Наружная планка – это декоративный элемент, закрывающий некрасивый стык между металлочерепицей.

Монтаж осуществляется по мере возведения кровли. Поскольку конструкция служит водостоком, все швы и стыки при ее монтаже заделываются уплотнительной лентой.

Размеры ендовы зависят от размеров паза. Чем сложнее погодные условия в регионе, тем шире его делают. Длина планки стандартизирована – 2 м. Выпускаются варианты длиной 3 м. Если желоб должен быть длиннее, его выкладывают из досок внахлест.

Endows дает следующие преимущества:

• отвод талой и дождевой воды с крыши;
• улучшают уборку снега — он крошится мелкими комками, а не слоями;
• их сборка проста, не требует навыков и специальных инструментов.

Отделочные планки выпускаются в той же цветовой гамме, что и металлочерепица, поэтому подобрать нужный оттенок несложно.

Разновидности ендов

Ендовы для металлочерепицы бывают 2 видов.

• Внутренний — или открытый, состоит только из нижней планки. Имеет загнутые вверх края. При сливе вода не попадает под крышу.
• Ендова для металлочерепицы — закрытая, состоит из 2-х элементов. Здесь, помимо нижней, есть еще и верхняя планка, закрывающая стык кровли. Помимо покрытия швов, внешняя планка предотвращает скопление мусора в стыках и гниение.

Установка закрытого желоба несколько сложнее. Рекомендуется для использования на крутых склонах.

Водосточные желоба изготавливаются из алюминия, стали оцинкованной, меди, железа с полимерным покрытием. Медные полосы стоят дороже, но совершенно не боятся коррозии и очень красивы.

Особенности монтажа ендовы с металлочерепицей

Монтаж ендовы с металлочерепицей осуществляется согласно следующей инструкции.

1. По границе внутренней трещины укладывается сплошная обрешетка. Угол соответствует углу между касающимися пандусами. Величина угла определяется углом стыка скатов. Обрешетка предотвращает провисание крыши и служит прочным основанием для желоба, поэтому изготавливается из древесины средней твердости.
2. Гидроизоляция укладывается поверх деревянной обрешетки.
3. Торцевые доски крепятся к ящику с обеих сторон. Они не касаются друг друга.
4. В полученном углу на доски закрепляется внутренняя ендова под металлочерепицу. Крепеж – оцинкованные саморезы. Если длины полос недостаточно, последние укладывают внахлест по длине на 10-15 см. Стыки фрагментов герметизированы.
5. Вырезанные листы кровли укладываются сверху внахлест. Между краями должен быть зазор. Закрепите металлочерепицу кровельными гвоздями.
6. Установите верхнюю перекладину так, чтобы она закрывала соединение. Готовый узел фиксируется фурнитурой.

При переменчивой погоде зимой и высоком риске образования наледи можно установить подогрев желоба. Для этого возьмите нагревательный кабель.

Инструменты и материалы для монтажа

Для монтажа ендовы под профлист или металлочерепицу потребуется:

• доски для обрешетки;
• гидроизоляционная пленка;
• обивочный шнур, прокладки;
• саморезы оцинкованные;
• отвертка, ножовка или станок для резки металла, кровельный нож;
• шпатель, молоток;
• строительный фен;
• линейка, уровень, рулетка.

Саморезы рекомендуется брать с резиновыми накладками, так как такие крепления не пропускают влагу.

Особенности стропильной системы

Конструкция крыши с внутренними углами требует усиления.

1. На стыке 2-х скатов устанавливается стропильная нога. При большой длине он усилен металлическими пластинами.
2. При большой нагрузке нога упирается в стрелу в широком месте.
3. Торцевая планка для металлочерепицы укладывается на 2 промежуточные планки — торцевые доски. Их длина больше ширины нижней части долины.

Цвет верхней полосы выбирается либо того же оттенка, либо контрастного.

Наконечники Valley

При установке паза придерживайтесь следующих рекомендаций.

• Некоторые производители советуют не делать отверстий в нижней планке, чтобы не снижать эффективность дренажа. Прикрепить ендову к изгибам можно через прикрепленные полоски-ушки.
• Гидроизоляция под пазы соединяется на общую липкую ленту.
• Обрешетка может быть собрана из горизонтальных полос, расположенных в шахматном порядке.

Уплотнительные и уплотнительные ленты используются в местах стыков кровли и желоба.

Valley Flashing, W-Valley, Tile Valley, Roll Valley, Подробнее

Поиск

0,00 $ Корзина

• Быстрая и бесплатная доставка тысяч товаров
• (855) 670-7663 (КРЫША)
• Пн – Пт 7:00 – 17:00 МСК
• [электронная почта защищена]

Награды за лояльность

ЗАРЕГИСТРИРОВАТЬСЯ | СОХРАНИТЬ

• Заказ
  Статус

0,00 $ Корзина

Фильтр

Показаны все 4 результата
