Конструкция стропильной системы двухскатной крыши —

Двускатная крыша

В предыдущей публикации мы рассмотрели устройство односкатной крыши.

Как вы теперь знаете, такая конструкция может стать отличным выбором для небольшой бани, гаража или хозяйственной постройки на загородном участке.

Но при строительстве бани большей площади или возведении коттеджа более рациональным выбором будет устройство двускатной крыши.

Частично устройство двускатной крыши мы уже рассмотрели в статье о постройке крыши бани. Давайте теперь подробнее узнаем из каких элементов состоит стропильная система двускатной крыши. Посмотрим, какие преимущества она имеет, а также коснемся устройства кровельного покрытия.

Преимущества двускатной крыши

Двускатную крышу выгодно отличают несколько основных преимуществ.

Так, угол наклона крыши в 45 градусов отлично предотвращает налипание снега к кровле постройки, тем самым уменьшая значение снеговой нагрузки.

Кроме того, двускатная крыша позволяет устроить мансардный этаж, на котором можно оборудовать гостевую комнату. Проект бани 6х6 с мансардой мы уже рассматривали несколькими публикациями ранее.

Также двускатная крыша значительно проще по своей конструкции, чем вальмовая или ломаная.

Устройство двускатной крыши

Двускатная крыша состоит из двух наклонных скатов покрытых кровельным материалом и двух фронтонов треугольной формы с торцов.

Стропильная система и мауэрлат относятся к несущим конструкциям, которые обеспечивают надежность и прочность крыши в целом.

Мауэрлат можно назвать «фундаментом» крыши, его чаще всего устанавливают по всей длине несущих стен. Он выполняет функцию распределителя нагрузки, а также является опорой для стропил.

Для мауэрлата обычно используют брус сечением 15 на 15 сантиметров. Его крепят на боковые стенные обрезы на расстоянии не менее 5 сантиметров от края стены.

Надежность и устойчивость скатной конструкции крыши напрямую зависит от мауэрлата, поэтому он должен быть хорошо закреплен.

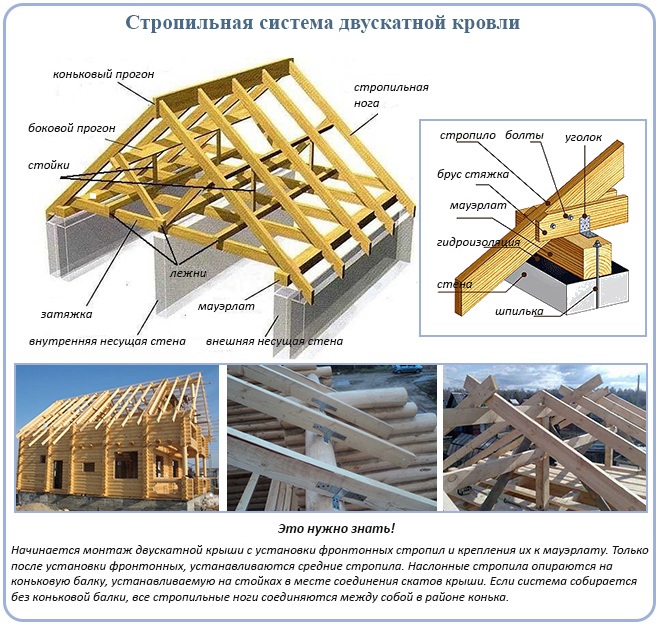

Стропильная система двускатной крыши

Основные элементы стропильной системы двускатной крыши, которые могут применяться для двускатных крыш:

  • Стропильные ноги (собственно стропила),
  • Подкосы,
  • Стойки,
  • Прогоны,
  • Затяжки (их еще называют стяжки).

Подкосы, стойки, распорки, ригели относятся к крепежным элементам.
Низ стропил опирается на мауэрлат, который прочно установлен на несущей стене.

Верхняя часть стропильной ноги крепится к подконьковому брусу. Для большей прочности применяют промежуточные прогоны, подстропильные ноги, которые берут на себя часть нагрузки.

Двускатная крыша с висячими стропилами

Двускатная крыша может быть с наслонными или висячими стропилами. При наличии промежуточной опоры в районе конька стропила называют висячими, так как они нависают без средней опоры. Крыши с висячими стропилами используют при расстоянии между стенами, на которые опираются стропила, до 7 метров.

Несколько различных решений устройства двускатной крыши с висячими стропилами показаны на рисунке ниже:

Как видите, висячие стропила упираются друг на друга в коньке, а в нижней части – устанавливаются в распор стен. Из-за такой конструкции стропильной системы с висячими стропилами на стены действует сила, старающаяся их опрокинуть наружу. Частично эта нагрузка компенсируется системой ригелей, затяжек и подкосов.

Двускатная крыша с наслонными стропилами

При стропильной системе с наслонными стропилами, стены не испытывают такой нагрузки. Наслонные стропила устанавливаются так, как показано на рисунке ниже:

Цифрами на рисунке обозначены:
1 – стропильная нога; 2 – накладка; 3 – коньковый прогон; 4 – подкос; 5 – стойка; 6 – лежень; 7 – подкос; 8 – ригель.

Как видите, часть нагрузки наслонных стропил передается на промежуточную опору в центральной части. Этой опорой может быть внутренняя стена или специально смонтированная опорная конструкция.

Расстояние между стропильными ногами является постоянной величиной, при его определении ориентируются на климатические условия местности — ветровые и снеговые нагрузки, а также на особенности кровельного материала (более тяжелый кровельный материал требует более частой установки стропил с меньшим расстоянием между ними).

Средние показатели этого расстояния колеблются в промежутке от 0,8 метра до 1,2 метра. При расчете шага между стропилами для утепляемой кровли нужно учесть ширину теплоизоляционного материала, который будет укладываться в межстропильное пространство. Это позволит меньше обрезать утеплитель.

Стропила четко подгоняются по размеру, чтобы каждая стропильная нога плотно прилегала к мауэрлату. Металлическими скобами или планками они прочно закрепляются. Крепление стропила к мауэрлату показано на рисунке ниже:

Завершающим этапом работы над стропильной системой двускатной крыши является окончательное закрепление всех элементов и устройство кровельного покрытия.

Кровля двускатной крыши

Материал для покрытия выбирается в зависимости от угла наклона крыши в соответствии с графиком:

Наиболее простым будет устройство двускатной крыши с холодным чердаком, покрытой рубероидом.

Более трудоемким будет устройство утепленной крыши над мансардой или над теплым чердаком.

Устройство кровли из металлочерепицы для утепленной двускатной крыши будет выглядеть, как показано на рисунке ниже:

Как видите, никаких особых секретов в устройстве двускатной крыши нет, и при желании вы можете возвести ее своими руками.

В представленном ниже видео вы можете посмотреть устройство стропильной системы двускатной крыши (для просмотра видео нажмите на треугольник):

Также предлагаем вам посмотреть способы сращивания бруса, досок и стропил:

В последующих публикациях рассмотрим более подробно последовательность установки стропильной системы двускатной крыши.

Устройство стропильной системы двухскатной крыши своими руками

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

  • мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

  • стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
  • лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
  • затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

  • стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
  • подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
  • обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

  • конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши.
    Он имеет горизонтальное расположение;
  • свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
  • кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Полезный совет! Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды.

Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Полезный совет! Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

  • установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
  • укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

  • на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
  • все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

Статья по теме:

Как построить своими руками крышу двухскатную углом. Основные элементы двускатной крыши. Пошаговая инструкция монтажа двускатной крыши. Виды двускатных крыш.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

  1. Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
  2. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Полезный совет! Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

Стропильная система двухскатной крыши и ее устройство

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое. В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.

Пример монтажа стропильной системы двускатной крыши

Стропильная система: виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

  • металлические сложно изменить, но этот материал долговечен;
  • деревянные просты в использовании и изменении, но требуют дополнительной обработки;
  • деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
  • железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
  • смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

  • 1-3 сорта. Без сколов, сучков и трещин.
  • Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
  • Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
  • Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

  1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
  2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
  3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
  4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
  5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
  6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
  7. Свес. Защищает основные конструкции здания от различных природных осадков.
  8. Конек. Место, в котором закрепляются скаты.
  9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

  • Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
  • Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
  • На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

  • Любая конструкционная часть такой системы не должна быть толще 5 см.
  • Поверхности элементов должны быть максимально гладкими и обработанными.
  • Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
  • Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
  • Симметрии нужно придерживаться и при монтаже подкосов со стойками.
  • Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
  • В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

  1. Небольшой расход на одну единицу древесины.
  2. Простота монтажа.
  3. Высокая скорость закрепления.

Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

Устройство стропильной системы двухскатной крыши: сборка и установка

Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.

Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат , и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.

Конструкция системы стропил ↑

Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие .

Висячая ↑

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.

Наслонная ↑

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.

Наслонная конструкция легче, чем система висячая или комбинированная.

Схема также может содержать элементы будущей мансарды . Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте : Монтаж стропильной системы двухскатной крыши .

Установка стропильной системы ↑

Способы монтажа мауэрлата ↑

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

Мауэрлат фиксируют к стене:

    посредством армирующего пояса (на бетон шпильками), на шпильки, вмурованные в кладку стен, с помощью катанки.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

    При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор. При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы ↑

    Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла. Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м. Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа ↑

Стропила можно устанавливать двумя способами:

    собрать ферму на земле и поднять ее наверх; собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

    Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении. Чистовой вариант подгоняют под этот шаблон и соединяют.

Технология крепежа к мауэрлату ↑

Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.

Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.

Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.

В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».


устройство стропильной система своими руками (конструкция, фото и видео)

Двухскатная или щипцовая крыша не теряет своей актуальности на протяжении многих столетий. Это наиболее удобная и простая в исполнении система. Ее конструкция настолько понятна, даже человеку далекому от строительства, что стропильную систему при желании можно выполнить своими руками. Читайте об устройстве и особенностях кровли этого типа, посмотрите фото, выбирайте свой вариант, и, получив дополнительные сведения из видео, приступайте к работе.

10 базовых составляющих конструкции двухскатной крыши

Конструкция, состоящая из двух плоских скатов, соединенных под углом наверху и опирающихся на стены, называется двухскатной. При монтаже с одного и другого торца остаются открытые проемы треугольной формы. В этих местах возводят фронтоны, переходящие в стену. Обычно такую конструкцию выбирают при строительстве малоэтажных зданий. Основными конструктивными составляющими крыши двухскатного типа являются:

  1. Стропильная нога. Это брус из хвойных пород размером в сечении 5 х 15 или 10 х 15 см, создающий треугольный каркас 2-скатной крыши. Через этот элемент передается вся нагрузка от снежного покрова, ветра, кровли на мауэрлат. Располагают стропильные ноги на расстоянии 0,6 -1,2 м друг от друга. Длину их вычисляют по формуле: делят высоту конька на синус угла, под которым нога наклонена. Сечение выбирают по весу кровли, чем он больше, тем толще бруски.
  2. Мауэрлат. Предназначен для равномерного распределения сосредоточенной нагрузки, создаваемой ногами стропил на несущие стены. Это своего рода фундамент для стропильной системы, выполненный из бруса или бревна, уложенного по периметру сооружения и прикрепленного к ним при помощи анкеров или стержней с резьбой. Когда постройка деревянная, то роль мауэрлата выполняет верхний венец. На стенах из другого материала делают бетонный пояс по периметру, а в него встраивают шпильки, на которые брус просто «надевают» и затягивают гайками.
  3. Конек. Верхний горизонтальный элемент конструкции, соединяющий 2 ската. Образуется при стыковании стропильных ног. Его высоту определяют в зависимости от ширины дома и угла наклона кровли, зависящего от преобладающих погодных условий в конкретной местности. Если зимы всегда снежные, то скаты должны быть крутыми, при сильных ветрах следует делать крышу более пологой. В умеренном климате оптимальный угол — от 35 до 45 градусов. Чтобы определить высоту, ширину дома делят на 2, если конек находится по центу. Результат умножают на тангенс угла, под которым наклонена кровля.

    Базовая схема устройства двухскатной крыши

  4. Кобылки. Эти элементы присутствуют в конструкции не всегда — только в том случае, когда длины стропильных ног не хватает для образования свеса кровли. Они продолжают стропильную ногу на необходимую длину, но сечение у них несколько меньше, чем у основного элемента. Использование кобылок снижает трудоемкость монтажных работ при устройстве стропильной системы.
  5. Лежень. Квадратный брус, лежащий на внутренней нагруженной стене. Его функция — равномерно распределять вес, создаваемый кровельными стойками. Используют для этой цели брус сечением 10 х 10 или 15 х 15 см.
  6. Свес. Обязательный элемент, выступающий за пределы стены минимум на 400 мм и защищающий стены от дождя.
  7. Затяжка. Элемент, завершающий вершину треугольника, образованного стропильными ногами и не дающий ему разъехаться.
  8. Стойки. Брусья квадратного сечения (10 х 10 см или 15 х 15 см), установленные вертикально и передающие нагрузку на внутреннюю стену от конька.
  9. Обрешетка. Горизонтально расположенный элемент, дополнительно скрепляющий и объединяющий в целостную конструкцию, стропильные ноги и передающий им нагрузку от кровли. Устраивают обрешетку из досок или обрезного бруса. Применяют и влагостойкую фанеру, но только при использовании мягкого кровельного материала.
  10. Подкосы. Передают нагрузку на несущие конструкции от стропильных ног. Подкосы совместно с затяжкой образуют фермы, выдерживающие значительные нагрузки при самых больших пролетах.

Внимание! Шаг стропильных ног выбирают в зависимости от веса кровли. Чем она тяжелее, тем меньше расстояние между этими элементами. Влияют на этот параметр и конструктивные особенности кровли.

Разновидности стропильных систем двухскатной крыши

Типы каркасов щипцовой крыши

Различают 2 типа каркаса для двухскатной крыши: наслонный и висячий. Первый рекомендуют, когда в строении есть несущие внутренние стены. При устройстве такой системы, по центру устанавливают вертикальную балку, через которую вес кровли передается нагруженной стене, находящейся посредине здания. Обычно такое решение принимают, когда между наружными стенами здания больше 10 м.
В домах, ширина которых не превышает 10 м, обычно нет внутренних нагруженных стен. В этом случае устанавливают висячие стропила, которые опираются на несущие наружные стены. При этом возникают, негативно действующие на стены, распирающие усилия. Чтобы свести на нет это явление, между стропильными ногами монтируют нижние и верхние затяжки таким образом, чтобы образовался треугольник. Иногда в качестве нижних затяжек используют балки перекрытия, что дает возможность устроить на крыше мансардное помещение.

Внимание! Когда в доме вместо несущей внутренней стены предусмотрена установка колонн, то придется совмещать 2 стропильные системы. Наслонные стропила будут опираться на колонны, а висячие стропила располагают между колоннами.

Двухскатная крыша: популярное решение при строительстве домов с жилым чердачным помещением

Стропильная система для двухскатной крыши своими руками

Проще всего выполнить монтаж системы с висящими стропилами — древесины расходуется меньше и по времени все происходит быстрее., т.к. сборку можно выполнить на земле. Поэтапную технологию можно представить так:

  1. Монтируют мауэрлат параллельно будущему коньку заподлицо с поверхностью стены, прикрепляя его к несущей стене с шагом не более 12 см. Перед монтажом его пропитывают антисептиком. Если стена толще мауэрлата, то брус снаружи закладывают кирпичами, заизолировав древесину рубероидом в 2 слоя. Надежность системы при этом повышается.
  2. Устанавливают балки перекрытия. Сечение их зависит от габаритов строения. Вначале закрепляют 2 балки по краям, затем размечают места установки остальных при помощи рулетки. Крепят балки гвоздями к мауэрлату, выравнивая их по горизонтали.
  3. Укладывают поверх балок временный настил.
  4. Устанавливают по центру строения стойки, закрепляя их распорками. Высота их равна длине стен от пола до верхней кромки мауэрлата.
  5. Выполняют установку конькового бруса из доски 15 х 5 см.
  6. Собирают из стропил треугольник. Для определения размеров один конец доски прикладывают к балке, а другой к коньковому брусу. Наносят контрольные линии, затем отпиливают лишнее.
  7. Примеряют шаблон и делают его копии в нужном количестве.
  8. Выполняют монтаж стропил: устанавливают первое и сразу закрепляют противолежащее. К балке крепеж осуществляют при помощи скоб или металлических уголков, а к коньковому брусу — с использованием гвоздей. Стропила верхней частью должны упираться в конек, а низом — в мауэрлат. Если так не получается, используют дополнительную деталь, называемую подпятником.
  9. Устанавливают под стропила ригеля, располагая их горизонтально и вертикальные стойки.

Внимание! Перед установкой стропильной системы нужно сделать из доски 5 х 15 см фронтоны.

При монтаже системы двухскатной крыши стоит заранее позаботиться и о финальных материалах покрытия: кровле, утеплителе и гидроизоляции

Несколько полезных рекомендаций непрофессиональному строителю

Чтобы стропильная система, выполненная своими руками, получилась надежной, воспользуйтесь следующими рекомендациями:

  • Используйте строительный отвес для контроля положения стропила.
  • Монтируя противоположные фермы, натягивайте между ними ориентир в виде шнура.
  • Жесткость каркасу придадут подкосы, расположенные между серединой стропильной ноги и стойкой. Фиксируют их гвоздями.
  • Заготавливая стропила заранее, следите, чтобы погрешность была минимальной, тогда элементы можно будет точно отрегулировать на месте.
  • Как только завершите монтаж стропильной системы, переходите к устройству гидроизоляции и укладке кровельного материала, чтобы не подвергать древесину неблагоприятным атмосферным воздействиям.

Двухскатная кровельная система — вариант универсальный для любого покрывного материала. Под такой тип крыши вполне возможно собрать и выполнить монтаж стропильной системы самостоятельно. Важно, только соблюдать в точности советы профессионалов.

Видео: Двухскатная крыша своими руками



Стропильная система двухскатной крыши домов – устройство и схема монтажа

Двускатная крыша не единственный вид крыши, но самый распространенный и надежный. Она состоит из двух плоскостей (скатов), которые крепятся внизу к стенам, а вверху друг к другу – сооружается это все из досок разной длины и толщины, образуя стропильную систему. Грамотное устройство стропильной системы двускатной крыши поможет правильно распределить нагрузку на стены, а также укрепить всю постройку в целом.

Содержание:

  1. Преимущества двускатной крыши

  2. Монтаж и виды стропильной системы двухскатной крыши

  3. Как собрать стропильную систему наслонного типа

  4. Варианты сборки висячих стропил

  5. Заключительный этап

  6. Видео

стропильная система двухскатной крыши фото

Преимущества двускатной крыши

Строя двускатную крышу, вы добавляете еще одно компактное помещение в свой дом. Вы можете его использовать как чердак – складывать туда все, что сердцу дорого, но на практике никому не нужно, а можете сделать там мансарду, что сейчас очень популярно. В строительстве мансарды используется система «ломаной» крыши. Конструкция двускатной крыши, если монтаж произведен правильно, хорошо выдерживает нагрузку, с нее легко сходит снег, и стекает вода.

Важно: перед началом монтажа стропильной системы двускатной крыши, рассчитайте дождевую, снеговую и ветровую нагрузку, чтобы обеспечить правильные крепления всех элементов крыши.

Монтаж и виды стропильной системы двухскатной крыши

Главными элементами стропильной системы являются – мауэрлат, стропильные ноги и конек, от них уже движется монтаж всего остального – крепятся стойки, подкосы, обрешетка, лежень, прогоны и затяжка. Ниже подробнее об этих элементах.

схема стропильной системы двухскатной крыши — чертеж

  • Стропильная нога – мощь всей стропильной системы, она должна быть крепкой и не прогибаемой, чтобы крыша могла выстоять, когда попадет в немилость погоде и будет атакована ветрами, снегами и градом. Стропила располагаются вдоль по скату. На них, в конце монтажа, крепят обрешетку.

Важно: рекомендуемый размер стропильного бруса в разрезе – 15х5 или 15х10 сантиметров. Если планируется увесистая кровля, то шаг между стропилами должен быть минимальным, от 0,6 до 1,2 м. – от этого зависит прочность кровли.

Стропила можно укладывать двумя способами:

  1. Если наружные стены дома легкие, а расстояние между ними не меньше 10м, и между ними нет несущей стены, то стропила крепят на стену только концами. Такой вид стропил называется – висячий.

  2. Когда стропила опираются на стены дома не только концами, но и серединой, такие стропила называются – наслонные.

Бывает, что стропильная система двухскатной крыши домов используется и первая, и вторая одновременно. Если, вместо несущей стены, дом разделяют колонны, то висячие стропила располагают между теми стропилами, которые расположенными под наклоном и опираются на колонны.

  • Мауэрлат – своего рода посредник между стенами и стропилами. В качестве этого материала используют брус из хвойных пород дерева, квадратного сечения. Его размер должен быть 10-15 см. Мауэрлат крепится анкерами или резьбовыми стержнями вдоль несущих стен, предварительно подстелив под него гидроизоляционную пленку.

Важно: мауэрлат кладут по оси или возле наружного края стены, но нельзя превышать расстояние 5 см от края.

Затем, с помощью анкера подтяжки, к мауэрлату крепят стропильные ноги. Если они узкие, то есть риск провисания стропильной конструкции, чтобы этого не допустить, используются стойки, подкосы и затяжки. Создаются, так называемые, фермы – они тоже крепятся к мауэрлату скобами.

  • Стойки, подкосы, затяжка – вместе образуют ферму. Затяжка не позволит стропильным ногам разойтись в разные стороны, создав полный треугольник. Подкосы соединившись с затяжкой, связывают стропила с остальными элементами, укрепляя всю систему. В случае с висячими стропилами, можно обойтись без мауэрлата, достаточно затяжки.

Схема ферм

  • Дополнительную надежность создают стойки – они располагаются вертикально между коньком и несущей стеной дома. Выступают в роли подмоги коньку, снимая с него часть нагрузки и распределяя ее на стены. Конек, это верхний угол крыши, где соединяются стропильные ноги, образуя скаты.

  • Лежень – квадратный брус из хвои, размером 10х10, 15х15 см. Чтобы не перегружать конструкцию нагрузкой от стоек, лежень в горизонтальном положении укладывают на внутреннюю несущую стену. Это поможет распределить нагрузку поровну.

Как собрать стропильную систему наслонного типа

Рассмотрим наиболее распространенный вариант, когда стропильные ноги не создают нагрузок на стены.

  • Шаг 1. Стропила крепят к мауэрлату с помощью подвижного ползунка или штучного бруса, а для надежности можно сделать хомут из металлической пластины поверх крепления – стропила будут держаться очень крепко.

  • Шаг 2. Чтобы сделать надежное крепление стропильной ноги вверху, стропила скрепляют над коньковым прогоном посредством пробоин или нога к ноге металлической пластиной.

Важно: если в случае с висячей стропильной системой, прогон не является важным звеном, то в наслонном виде без него не обойтись.

Вариант сборки висячих стропил

Как уже говорилось выше, такой вид стропил подразумевает то, что стропильные ноги опираются на стены. Преимущество в том, что нет необходимости класть мауэрлат. Рассмотрим несколько вариантов такой сборки.

  • Приподнятая затяжка — характерным для этого варианта есть то, что затяжка устанавливается не внизу, а выше середины стропил, при этом увеличивается нагрузка на растяжение. Если затяжка короткая, то ее присоединяют к коньку и ригелю.

Схема крепления с приподнятой затяжкой

Края стропил в этой конструкции выступают за границы стен дома, а крепятся путем ползунка к мауэрлату. Такая система получается крепкой и устойчивой, с одинаково распределенной нагрузкой. Если нагрузка на конструкцию слишком велика, то для надежности в качестве креплений используют хомуты. Такую арку обычно используют для строительства мансарды.

Важно: затяжку следует закрепить подвеской, чтобы она не провисла. Если затяжка слишком длинная, то есть смысл уравновесить ее несколькими подвесками.

  • Конструкция с ригелем – своего рода дополнительная затяжка, на случай более сильной распорной нагрузки. В этом варианте затяжка устанавливается снизу, а ригель крепиться вверху. Нельзя использовать шарнирное крепление ригеля к стропилам, чтобы конструкция не получилась шаткой. Мауэрлат в арке с ригелем не используется.

  • Простая арка – затяжка в этой конструкции не используется, так как не есть несущей и не играет никакой роли в растяжении. Вместо нее используют стальной тяж. Здесь применяются различные варианты карнизных узлов, крепления с использованием пластин и дощечек.

Схема простой арки

Заключительный этап

Когда монтаж стропильной системы двухскатной крыши завершен, можно приступать к обрешетке. Для этого используют доски или брусья без коры. Обрешетка сильнее скрепляет стропильную конструкции, а также фундаментом для обшивки крыши. Перед креплением обрешетки под нее настилают гидроизоляционную пленку.

Важно: крепежные гвозди должны быть в 3-5 раз больше, чем толщина доски для обрешетки.

В заключение несколько слов о свесе крыши. Благодаря этому элементу стены вашего дома не промокают от дождевых потеков, которые стекают с крыши. Обычно свес выступает на 40-50 сантиметров за стены, образуя что-то вроде маленького навеса над ними. В основном роль свеса выполняют ноги стропил, но бывает, что они короткие. На помощь приходит элемент под названием «Кобылка».

Кобылка крепится к ногам стропил, удлиняя их, чтобы можно было образовать свес.

Видео

стропильная система двухскатной крыши фото Normal 0 false false false RU X-NONE X-NONE

Добавить комментарий

расстояние, минимальное сечение стропильных ног, лаги

Содержание статьи:

Стропильная система представляет собой несущий каркас покатой крыши, который образует ее конфигурацию и включает наклонные балки, отвесные стойки, подкосы, подстропильные прогоны. По периметру стен устанавливают обвязочный мауэрлат для опоры. Шаг стропил – это расстояние, через которое устанавливают косые элементы, с помощью правильно выбранного промежутка нагрузка одинаково передается нагруженным стенам.

Факторы, определяющие расстояние между стропилами

Расстояние между стропилами зависит от конфигурации крыши и несущих возможностей древесины

По нормам промежуток не превышает 1 м, а минимальное значение — 0,6 м. Для утепленной крыши показатель выбирают так, чтобы расстояние было равно ширине изоляционного материала, иначе получится много обрезков, швов, которые нужно дополнительно обрабатывать. Шаг определяют в зависимости от качества древесины и ее несущих возможностей.

Шаг косых опор зависит от условий:

  • конфигурации крыши;
  • наклонения скатов;
  • сечения стропил;
  • типа системы;
  • величины общих нагрузок;
  • материала реечной обрешетки и ее размерных параметров.

На расстояние между стропилами двухскатной крыши или любой другой формы влияет разновидность материала. Профлист, шифер, мягкие настилы по-разному сопротивляются усилиям и отличаются различным весом. Натуральная черепица имеет немалую массу, поэтому для ее укладки ставят усиленную систему несущих конструкций.

Металлочерепица весит немного, но отличается жесткостью, хорошо держит снег, поэтому для нее промежуток стропил увеличивают от 0,6 до 0,95 м при сечении наклонного прогона 50 х 150 мм.

Форма крыши

Односкатная стропильная система подвергается большим нагрузкам

В односкатных кровлях уклон обычно ограничен, поэтому стропила подвергаются большим усилиям. Расстояние между косыми упорами выбирают 0,6–0,7 м. Для покрытия конструкций применяют легкие материалы и делают сплошную обрешетку из досок или панелей ДСП.

Двухскатную кровлю устраивают часто, т. к. строение имеет высокие технические характеристики. В этом случае играет роль наклон, от которого зависит длина косых опор. Шаг стропил двускатной крыши устанавливают с учетом материала настила, типа обрешетки, длины пролета.

Мансардная крыша часто состоит из двух частей разного уклона, обычно крутизна нижнего отдела больше для увеличения подкровельного пространства. Разрабатывают две системы стропил, в которых принимают разный интервал установки. Для нижней части принимают 0,9 м, а в верхнем скате стропила ставят на расстоянии 0,65–0,75 м.

Вальмовая крыша отличается сложной системой со скатами по торцам и бокам, у которых разнородная протяженность и крутизна. Кровельный каркас требует сложного расчета, т. к. стропила опираются не на коньковую балку, а на тетиву, под углом стягивающую ферму.

Угол наклона крыши

Небольшой угол наклона крыши способствует накоплению снега и увеличивает нагрузку на стропила

Стандартными наклонами считают углы от 20 до 50°, наклоны меньшего значения способствуют скоплению снеговых масс и нарастанию нагрузки на конструктивную систему крыши. Повышение крутизны также увеличивает усилие действия ветра, особенно это важно для многоэтажных зданий.

Есть нормативные показатели наименьшего уклона крыш из разных материалов:

  • черепица, шифер — 22°;
  • мягкая черепица, профлист — 12°;
  • металлочерепица — 14°;
  • ондулин — 6°.

Шифер весит немало, при рекомендованном нормами уклоне под него ставят наклонные элементы с промежутком 0,8 м. Промежуток между наклонными балками под профнастил зависит от высоты гофры на листах и соответствует значению 0,6–0,9 м. Большая высота волны повышает жесткость покрытия и сопротивление весу снега, поэтому расстояние увеличивают, если соблюдается рекомендованный уклон крыши.

Под ондулин монтируют стропилины с аналогичным шагом, если уклон небольшой. Сплошное основание делают из ДСП, листов водостойкой фанеры, поэтому шаг стропильных ног принимают равным половине ширины панели. Стропилины под поликарбонат делают прямыми или полукруглыми под разным наклоном. Обычно из-за легкости прозрачных листов шаг принимают в диапазоне 1,5–2,0 м.

Параметры стропил

Керамическая черепица имеет большой вес, поэтому древесину для стропил необходимо подбирать из твердых пород

Распространенным материалом служит древесина, такие стропила устанавливают в жилых зданиях и хозяйственных строениях. Металлические элементы, железобетонные прогоны, фермы монтируют при возведении промышленных объектов с большими пролетами.

Параметры стропил зависят от многих условий, например, материала покрытия:

  • Профнастил. Берут бруски поперечным сечением 50 х 75 мм, 75 х 100 мм или ставят доски толщиной 25–50 мм, шириной до 150 мм.
  • Профилированные сэндвич панели для крыши. Такой настил требует минимального сечения бруса, т. к. изделия отличаются большой жесткостью. Используют брус размером 50 х 50 мм.
  • Поликарбонат. Ставят металлический квадратный профиль (под арки) сечением 45 х 45 мм или деревянные рейки для скатной прямоугольной кровли сечением 50 х 50 мм
  • Керамическая черепица. Поперечные размеры брусков 50 х 150 мм, при большой нагрузке принимают 60 х 200 мм.

Стропила делают из сухого дерева, процент увлажнения не должен превышать 15%. Лаги крыши прокладывают горизонтальными балками сечением 100 х 150 мм. Кобылки (выпуски стропильных ног) берут сечением, в котором размерные габариты наполовину меньше аналогичного размера стропила.

Конструкция стропильной системы

Стропильная система включает в себя добавочные элементы из древесины, усиливающие конструкцию

Чтобы найти, через какое расстояние ставятся стропила, учитывают строение несущей схемы кровли.

Конструкция включает элементы:

  • наклонные стропила;
  • отвесные стойки;
  • подкосы, затяжки, кобылки.

В деревянных или каркасных строениях наклонные стропилины опирают на верхний венец или обвязку каркаса. По периметру стен из камня производится установка опорно-обвязочного бруска сечением 150 х 100 мм. Иногда мауэрлат ставят только под стропилины. Подкосы и стойки делают из досок размером 25 х 150 мм.

Стропильные ноги между собой внизу скрепляют затяжками, которые соединяют методом врубки. Кобылка удлиняет нижнюю часть стропилины для организации свеса и представляет собой кусок доски. Нарожник представляет собой укороченную наклонную балку для поддержки ската между карнизом и накосным прогоном.

Совокупность всех нагрузок

Стропильная система должна выдерживать совокупный вес всех слоев крыши

Проект разрабатывают с учетом типа крыши, крутизны скатов и вида настила. Чтобы определить, какое расстояние должно быть между стропилами, находят величины всех усилий, действующих на систему, и складывают.

Список стандартных и непостоянных нагрузок включает:

  • массу материалов несущей системы и обрешетки;
  • вес настила, изоляционных слоев;
  • вес декоративных и структурных частей мансарды;
  • действие ветра;
  • массу снега;
  • вес обслуживающих работников на кровле.

Для расчета берут длину скатов и умножают на протяженность свеса, так получают квадратуру крыши. Расчетные нагрузки ветра и снега принимают по информационным таблицам в СНиП 2.01 – 1985 «Нагрузки и воздействия».

Конечный результат дает приблизительное представление о минимальном допустимом интервале, т. к. учитывают размер утеплителя и особенности обрешетки. Принимают во внимание устройство слуховых окон и прохождение дымовой трубы, чтобы впоследствии не реконструировать стропилины.

Материал обрешетки и ее параметры

Обрешетка служит основанием под отделочные материалы и укрепляет конструкцию

Обрешетка поддерживает настил и обеспечивает дополнительную жесткость несущей конструкции. Сечение реек и интервал между ними зависит от материала и крутизны скатов.

Профнастил требует уменьшения шага обрешетки с увеличением крутизны скатов. Если стропила стоят на расстоянии 0,8-0,9 м, а крыша имеет наклон меньше 15°, то рекомендуется частота прибивания досок обрешетки шириной 100 мм через 50 мм.

Виды обрешетки:

  • сплошная — зазор не больше 10 мм;
  • обычная — интервал 20 – 40 мм;
  • разреженная — промежуток 50 – 75 мм.

Под мягкую кровлю чаще ставят сплошное основание из фанерованного материала, чтобы покрытие не прогнулось и выдержало усилия от снега и ветра. Для волнистого битумного ондулина ставят дощатую обычную обрешетку. Гладкий асбестоцементный шифер крепят на сплошную обрешетку, а для гофрированного предусматривают разреженную.

Минимально допустимое сечение стропильных ног

Размеры стропил при определенном угле наклона крыши

Для изготовления стропил больше подходит доска, т. к. она выдерживает большие нагрузки и представляет собой недорогой вариант материала.

Поперечное сечение определяют исходя из расстояния между стропил и их протяженности (высота крыши):

  • шаг 2,0 м, длина ноги 3,0, 4,0, 5,0, м — сечение, соответственно: 100 х 150, 100 х 200, 100 х 250 мм;
  • шаг 1,75 м, длина ног 3,0, 4,0, 5,0, м — сечение: 75 х 150, 75 х 200, 100 х 200 мм;
  • шаг 1,1 м, размер стропилин по длине 3,0, 4,0, 5,0, м — сечение: 75 х 150, 75 х 175, 75 х 200 мм;
  • шаг 0,9 м, длина ноги 3,0, 4,0, 5,0, м — сечение: 50 х 150, 50 х 200, 75 х 250 мм;
  • шаг 0,6 м, размер стропилин 3,0, 4,0, 5,0, м — сечение: 40 х 150, 50 х 150, 50 х 200 мм.

Учитывают материал настила, например, под шифер или натуральную черепицу размер сечения увеличивают по сравнению с легким профнастилом или ондулином.

Расчет количества материала

Количество балок зависит от общей площади крыши и шага укладки

Длину свеса крыши делят на ориентировочный шаг стропил. Полученный результат округляют в сторону увеличения и прибавляют единицу. Так получают количество стропилин. Чтобы выяснить точное расстояние между элементами, делят длину карниза на количество стропил.

Пример расчета:

  • длина свеса 27 м, ориентировочный промежуток 0,8 м;
  • вычисление числа стропил: 27 / 0,8, получают 33,75 (34) штуки, прибавляют 1, получают количество 35 шт.;
  • точная величина интервала: 27 / 35 = 0,77 м.

Количество обрешеток узнают, разделив длину ската на расстояние шага. Общую длину досок или реек считают, перемножив их количество на размер свеса по длине. Учитывают, что в сложных местах примыкания, коньковой области, на карнизе ставят двойную обрешетку.

Подготовительные работы

Готовят стены и перекрытия строения, хотя визуально может не быть видно перепадов. Разница по высоте становится очевидной при последовательной укладке опорного бруса. Стараются выровнять углы дома. Кладку равняют раствором, выполняя стяжку в нужных местах, а деревянный каркас приводят в готовность с помощью подкладок, выпуклости стесывают.

Для коррекции сруба используют шнурок, его крепят к двум крайним балкам на нужной высоте. Горбыли стесывают так, чтобы на краю балок получились горизонтальные области. Контрольный шаблон прикладывают к трем балкам одновременно и проверяют уровень горизонта. Если рейка с прибором малая по длине, привязывают длинный брусок. Размечают места выборки под стропильные зубы, ставят куски контрольных реек, которые обозначают центральную ось.

Особенности установки своими руками

Способ укладки стропил на мауэрлат

Гнезда для опирания стропилин всегда должны иметь горизонтальные площадки и вертикальные стенки. Нарушение правила ведет к потере устойчивости и смещению несущих элементов.

Изготовление шаблона стропильной конструкции:

  1. Две доски толщиной 25 мм, длиннее стропилины на 10 см скрепляют на вершине болтом, чтобы была возможность поворота.
  2. На рейке по центру шипца отмеряют расчетную высоту системы.
  3. Скрепленные доски ставят на конечные перепустки, чтобы их края упирались в выборку под зуб.
  4. Совмещают точку крепления и отметки на рейке для определения размера стропилины по длине.
  5. На нижнем краю откладывают размер зуба, опускают шаблон на землю и выпиливают шип.
  6. Примеряют заготовку на месте, заводя шипы в предназначенные вырубки.

Если после монтажа не совпадает вершина с отметкой на рейке, ее корректируют, отпуская болт, и новое положение отмечают на рейке. Замеряют размеры ригелей, стоек, кобылок, затяжек и других элементов стропильной фермы. После изготовления требуемых изделий их ставят в монтажное положение.

Стропильная система двухскатной крыши своими руками пошагово

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

  • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
  • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
  • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать ш

Стропильная система двухскатной крыши: расчет, схема конструкции


Жилищное строительство на сегодняшний день настолько разнообразно, что порой возводимые конструкции приобретают совершенно причудливый фантастический вид. В особенности архитекторы любят поэкспериментировать с крышей, которую делают и прозрачной, и в виде листвы деревьев или цветка, и площадкой для катания на скейтборде – в общем, их фантазия совершенно безгранична. Но нам как-то ближе более простые варианты, например двухскатная крыша. О том, что это такое, и из чего состоит стропильная система двухскатной крыши – поговорим в этой статье.

Что же такое двухскатная крыша?

Именно этот вид конструкции наиболее популярен в строительстве жилых домов, так как с ее помощью создается достаточное чердачное пространство, не требующее дополнительного утепления. Кроме того, двускатная крыша не так сложна в установке, как например четырехскатная, а также не требует огромных вложений для своего монтажа.

Двухскатная крыша – это сооружение, состоящее из двух прямоугольных плоскостей, соединяющихся в верхней части друг с другом, а в нижних частях – со стенами дома. Торцевая часть такой постройки обычно возводится из тех же материалов, что и стены здания, иногда здесь же сооружают вход на чердак.

В последнее время стало очень популярным строить на чердачном пространстве дополнительную комнату, зачастую использующуюся в качестве летней гостевой залы. Установка стропильной системы двухскатной крыши и последующее утепление получившегося помещения позволяют создать полноценную комнату, жить в которой можно как летом, так и зимой.

Все плюсы двухскатных конструкций

Основными составными частями стропильной крыши являются мауэрлат и стропильные ноги, кроме этого, сделать конструкцию прочной и надежной помогают различные подкосы, стойки, ригели, упоры и обрешетки. Чертеж двухскатной крыши также включает слой утеплителя, пароизоляции, гидроизоляции и непосредственно кровлю. Благодаря всем этим элементам двухскатная крыша обладает рядом преимуществ:

  • простота технического исполнения;
  • низкая вероятность протечек, так как конструкция цельная;
  • высокая экономичность, ведь на ее возведение расходуется сравнительно небольшое количество материалов;
  • возможность обустройства на чердаке полноценной жилой зоны;
  • простота ремонта в случае появления дефектов;
  • высокая прочность и износостойкость.

Угол наклона – важная составляющая прочной кровли

Величина угла наклона определяется в зависимости от погодных условий региона проживания, от особенностей стройматериалов и от архитектурных требований.

Например, в местностях, где выпадение большого количества осадков – нормальное явление, крыша всегда выполняется под большим углом. Это необходимо для того, чтобы на ее поверхности как можно меньше скапливались снежные массы, способные привести к обрушению постройки. В регионах с сильнейшими ветрами чаще всего строятся пологие крыши, так как давление ветра на такие конструкции значительно уменьшается.

В какой бы климатической зоне не находилось жилище, стропильная система двускатной крыши не может быть построена под углом менее 5 градусов!

Рекомендации по расчету площади двухскатной крыши

Расчет площади крыши — картинка

Проводить расчет не так сложно, как может показаться на первый взгляд, но этот кропотливый процесс требует усидчивости – все данные необходимо перепроверить как минимум по три раза. Согласитесь, никто не захочет тратить деньги на совершенно ненужные ему стройматериалы.

В некоторых случаях измерение площади крыши может быть осложнено некоторыми «препятствиями», например, наличием мансарды или необычной формой кровли – тут без помощи специалиста обойтись вряд ли получится. Мы же рассмотрим расчет площади на классическом варианте крыши с двумя скатами:

  • Вначале определяем длину каждого ската, она равна расстоянию между нижним краем конька и крайней точкой карниза;
  • Учитываем все элементы кровли: парапеты, свесы, брандмауэрные стены и другие конструкции, создающие дополнительный объем;
  • Определяемся с типом кровельного материала, для которого будем рассчитывать площадь;

Следует учитывать, что в том случае, когда крыша покрывается рулонным или черепичным видом материалов, длина каждого ската станет меньше где-то на 0,7м.

  • Такие элементы, как вентиляционные шахты, окна и дымоходные трубы, не принимаем во внимание;
  • Когда с учетом всех деталей посчитана площадь каждого ската, рассчитываем уклоны: элементы скатов умножаем на косинус угла наклона крыши, причем расчет площади производим только по свесам.

Для наибольшего удобства расчета и получения верных данных лучше всего рассчитать площадь каждого элемента отдельно, а потом сложить полученные цифры.

Площадь крыши рассчитана, с кровлей определились – осталось только подробно разобраться во всех элементах конструкции, таких как стропила, мауэрлат, боковые/коньковые прогоны, подкосы и раскосы, а также диагональные связи, после чего можно приступать к расчету конкретного типа стропильной системы.

Висячие и наслонные стропила

Виды стропил

Конечно, такое сооружение, как стропильная система двухскатной крыши своими руками, в умах многих представляется как нечто очень сложное и трудоемкое. Но если внимательно отнестись к возведению подобной конструкции и заблаговременно изучить необходимый материал – вопрос останется только в «количестве рук», которое вам понадобится для процесса стройки.

Начнем с такого составляющего крыши, как висячие стропила. Эти брусья имеют только две точки опоры – стены, поэтому основными нагрузками, действующими на них, являются изгиб и сжатие. Вес кровли, а также действие снега и ветра, через висячие стропила передается стенам, чтобы это давление компенсировалось, стропила соединяют затяжкой из металла или дерева. Располагать ее можно на любой высоте, но чем она выше, тем крепче и прочнее она должна быть.

Наслонные стропила представляют собой брусья, у которых имеется промежуточная подпорка, опирающаяся на внутреннюю стену дома. Основное воздействие на такую конструкцию – изгиб. Несущая конструкция кровли выполняется только из наслонных опор, когда расстояние между ними не больше 6,5 м.

Одна и та же кровля может состоять из наслонных и висячих стропил одновременно: где есть промежуточная опора – возводятся наслонные стропила, а где нет – висячие.

Мауэрлат и прогоны

Монтаж мауэрлата и прогонов

Нижняя часть стропил в домах, построенных из бруса, опирается на верхний венец, а в зданиях из кирпича или пенобетона – на специальный брус, называющийся мауэрлатом. Для его укладки по внутренней части несущей стены располагают гидроизоляционный материал, на который и ложится мауэрлат. Длина бруса может быть равна длине стены здания, а может подгоняться под размер каждой стропильной ноги – так даже экономичнее.

Коньковый прогон – брус, к которому закрепляются верхние части стропил. То есть – это конек крыши. Его длина зависит от длины кровли, поэтому для его возведения применяются как цельный массив, так и несколько бревен.

Боковые прогоны нужны для дополнительной опоры стропил, их упор также делается во фронтоны здания. Концы таких прогонов иногда выпускаются за пределы фронтонов, таким образом, получаются разгружающие консоли, как результат – давление кровли на центральную часть прогона значительно уменьшается.

Если кровля здания возводится из тяжелых материалов, например из натуральной черепицы, то боковые прогоны делаются в виде коромысла, для этого бревна немного подтесывают и изгибают.

Еще немного о важных элементах крыши

Диагональные перекрытия — картинка

Дополнительные диагональные перекрытия называются раскосами, с помощью которых укрепляется стропильная система двухскатной крыши, и увеличиваются характеристики противостояния ветру фронтонами. Верхняя часть раскосов упирается во фронтоны, а нижняя – в центральное перекрытие.

Подкосы необходимы для уменьшения нагрузки на стропильные ноги, их установка под углом в 45 градусов и выше позволяет значительно сократить ветровые нагрузки и давление снежных масс на кровлю, поэтому в северных регионах страны такие элементы крыши просто незаменимы.

Если крыша состоит из скатов различной площади, то и угол их наклона не будет равным. Следовательно, для наибольшей прочности такой конструкции в местах «перелома» возводят вертикальные стойки, на которые опираются боковые прогоны. Чаще всего такие конструкции строят для мансардных помещений.

В местностях, отличающихся постоянным сильным ветром, стропильные системы в обязательном порядке укрепляют диагональными связями, представляющими собой доски, толщина которых от 25 до 50 мм. Нижний край доски закрепляется к пятке стропильной ноги, а верхний – к середине противоположных стропил.

Правильный расчет материалов для стропильной системы двухскатной крыши

Не стоит бояться самостоятельно производить все необходимые расчеты, ведь размеры двухскатной крыши, в особенности, если она имеет форму равнобедренного треугольника, без глубоких математических знаний вычислить сможет любой человек.

Итак, рассмотрим расчет стропильной системы двухскатной крыши на конкретном примере. Дом, для которого требуется возвести подобную конструкцию, имеет ширину (Шир) 4м, длину в 6м, а угол наклона стропил (У) должен быть равен 120 градусов. Кровля будет возводиться из металлочерепицы, расстояние между стропилами планируется в 1 метр.

Для начала находим высоту центральной опоры (Ц):

Ц = 0,5?Шир / tgY/2 = 0,5?4 / 1,73 = 1,2м

Длину стропильной ноги (Дс) вычисляем по следующей формуле:

Дс = 0,5?Шир / sinY/2 + 0,5 = 2,8м

0,5 в этой формуле – припуск на козырек крыши, его нужно учесть в обязательном порядке!

Площадь крыши (Пк) = Д ? Дс ? 2 = 33,6 м2

Получается, что именно такое количество листов металлочерепицы вам понадобится для кровли.

Расстояние между каждой планкой обрешетки (Рп) условно возьмем за 35 см, значит:

Длина обрешетки = Дс / Рп ? Д ?2 = 96 погонных метров

При длине дома в 6м и расстоянии между стропилами в 1м нам понадобится 7 стропильных ног, значит количество бруса для них и для мауэрлата нужно не меньше, чем:

Длина бруса = (2 ? Дс + Шир + Ц) = 75,5 п.м.

Необходимое количество остальных материалов рассчитывается таким же образом. Когда все вычисления будут сделаны и нужный объем стройматериалов закуплен – приступаем к непосредственному строительству двухскатной крыши.

Строим двухскатную крышу своими руками

Итак, теперь мы вплотную подошли к такому моменту, как установка стропильной системы двухскатной крыши. Начинается этот процесс с возведения балочных перекрытий.

Вариантов их монтажа всего два:

  • Если помещение чердака не планируется использовать в качестве жилья, то для перекрытий подойдут доски размером 50 ? 150 мм.
  • Для обустройства мансарды уже потребуется брус с размерами 150 ? 150 мм, причем каждый из них укладывается именно на несущие стены здания. Только так можно создать по-настоящему надежную и прочную мансардную конструкцию, только стоимость ее возведения будет на порядок дороже, чем строительство обычного чердака. Зато жилая зона дома значительно увеличится – решите, что для вас важнее и продумайте все до мелочей.

Балки перекрытия укладывают по всей ширине здания, оставляя по 500-600мм на выступ от несущих стен – это защитит стену от воды, стекающей со скатов крыши. По всему периметру дома на балках укладывают доску, которая станет основанием для стоек стен второго этажа – мансарды.

Для сооружения всех элементов крыши используются следующие крепежные материалы:

  • шурупы,
  • гвозди,
  • саморезы,
  • дюбеля,
  • проволока,
  • металлические угольники.

Как только будут установлены стойки, можно приступать к обустройству стропил.

Стропильная система чердака

Стропильная система чердака

Такая стропильная система двухскатной крыши своими руками является самой простой в техническом исполнении. Почему? Во-первых, потому что не нужно рассчитывать устройство стропил в зависимости от материала и расположения утеплителя.

А во-вторых, размеры сечения нам тоже не понадобятся.

Проще всего «укротить» двухскатную крышу правильной треугольной формы, ведь все ее составные части будут иметь идентичные размеры.

Кроме того у этой системы есть еще несколько неоспоримых преимуществ:

  • сечение стропил и брусьев обладает высоким запасом для несущей способности;
  • эта форма очень надежна, так как нагрузка на конструкцию распределяется равномерно, и исчезает риск деформации стропильных ног;
  • треугольная стропильная система – независимая конструкция, поэтому при возникновении неполадок в других элементах здания, она остается неповрежденной;
  • балка, укладываемая с небольшим выступом, выполняет также функцию каркаса для всего веса кровли – а это дополнительная надежность всего здания в целом.

Стропильная система мансарды

Речь пойдет именно только об одноуровневой мансарде, так как ее вполне можно соорудить своими руками. Возведение более сложных конструкций рекомендуется поручать опытным специалистам, так как легко можно ошибиться в расчетах без их помощи, и результат будет плачевным.

На балку выставляется доска, от которой отпиливается нижняя часть – делается это для того, что не было зазоров между балками и стропилами.

На доску (100 мм) нужно уложить балку, отчертить линию на месте их стыковки. Затем по этой линии доску необходимо распилить, в результате чего должна получиться скошенная доска, которая будет плотно прилегать ко всем балкам перекрытия.

Далее стропильная система двухскатной крыши предполагает установку получившихся досок на то место пересечения двух стропил. Затем нужно вновь нарисовать линию и отрезать от доски ненужную часть.

Опять-таки по этой линии производим распил и так далее. Выполнение этих действий обеспечит плотное и точное закрепление верхней части стропильной системы, к установке которой можно приступать. С помощью накладки закрепляйте каждый ряд стропил вверху (на коньке), в завершение скрепите получившуюся обвязку специальным ригелем, который будет выполнять роль перекрытия для потолка.

От того, насколько прочно будут закреплены между собой стропила, напрямую зависит жесткость возводимой конструкции. Лучше всего использовать специальные накладки из металла – так вы сможете добиться наибольшей прочности крыши.

Когда все ряды стропил будут зафиксированы, можно начинать проверку правильности создания фронтонов – они должны быть расположены строго под прямым углом. Тут пригодится строительный отвес – вещь незаменимая для подобных ситуаций.

Когда правильность конструкции не вызывает никаких сомнений, можно начинать капитальное закрепление всех деталей между собой, в этом поможет мягкая проволока, гвозди или скобы.

Теперь нужно натянуть бечевку по верхней точке фронтонов, так будет удобнее устанавливать средние стропила на едином уровне.

Чтобы исключить возможность провисания стропильной системы, надо усилить средние стропила специальными подкосами.

Установка подкосов обычно не вызывает никаких сложностей: нижняя их часть закрепляется к стойке мансарды, а верхняя – к середине стропильной ноги, где нужно выпилить паз необходимой глубины. Для закрепления конструкции нужно выбирать гвозди от 200 мм.

Вот и все – стропильная система двухскатной крыши своими руками готова! Остается только соорудить обрешетку и покрыть крышу кровлей, но это уже совсем другие технологии, о которых разговор пойдет в следующей статье.

КОНСТРУКТИВНЫЕ ОТКАЗЫ КРЫШИ

КОНСТРУКТИВНЫЕ ОТКАЗЫ КРЫШИ

по

Чарльз С. Робертс младший


Неисправности кровли лежат в основе многих страховых случаев. Неправильный дизайн, износ, перегрузка, ненадлежащий ремонт и погодные воздействия известные факторы, способствующие разрушению конструкции крыши. Перед запуском в нашу тематические исследования, возможно, следует напомнить о конструкциях крыши.На рисунке 1 показано

Рисунок 1

общие элементы конструкции кровли включены в дизайн многих жилых и коммерческие здания. Ферма скатной крыши — популярная конструкция, используемая в некоторых дома и множество небольших коммерческих построек. Ферма тетива — более старая классический дизайн часто встречается в постройках старше 30-40 лет. Плоская ферма широко используется в небольшой промышленности и обычно изготавливается из стали.Основной фронтон каркас используется во всем домостроении. Двутавровая балка может быть встречается практически во всех типах конструкций и может использоваться как колонна.

Рисунок 2

Рисунок 3

На рис. 2 показан пример провисания гребня на 60-летнем кирпичном доме. Рисунок 3 — это вид изнутри чердака, показывающий стропила, отсутствие воротниковых балок и соединения балок со стропилами.Так как балки мансардного этажа параллельны коньку доска, конструктивная выгода для конструкции крыши отсутствовала. Были прибиты стропила к небольшим деревянным опорам, которые взаимодействовали с кладкой, чтобы стропила не движется вбок по отношению к гребню. Со временем эти опоры перестали работать, заставляя стропила перемещаться в боковом направлении и приводя к усадке конька в форме показано на рисунке 2. Это пример нестандартного обрамления, характерного для старые здания, конструктивно несостоятельные на длительный срок.

Рисунок 4

На рис. 4 показано катастрофическое обрушение частично построенного каменного здания. кровельные фермы. Обрушение вызвано ветрами скоростью около 50 миль в час. изучение на останках обнаружено относительно мало скобок и во многих местах один гвоздь присоединение многих структурных элементов. Строящиеся элементы конструкции: уязвимы для ветровых условий, так как полная конструкция должна противостоять ветру загрузка не установлена.Следовательно, хорошие методы строительства продиктовать надлежащее временное крепление конструкции, которого в данном случае не хватало.

Рисунок 5

На рис. 5 показан треснувший элемент деревянной фермы в большом металлическом опоре. здание. Ферма треснула при выгрузке зерна из здания. Рисунок 6 показывает отложения зерна, прилипшие к нижнему корду. Судя по всему, уровень зерна был

Рисунок 6

почти на крыше и над стропильной системой, так как он загружается шнеком на гребень.Зерно находилось в бункере за несколько месяцев до вывоза, что позволило уплотнение и приклеивание к стропилам крыши. Когда зерно было удалено из ниже вес зерна, приставшего к структуре, перегрузил старый фермы, вызывающие разрушение. Это обычная проблема со структурами для хранения зерна. из-за непредсказуемости уплотняемого зерна при разгрузке.

Рисунок 7

На рис. 7 показан вид большого зернового бункера, где бетонная крыша начала проседать. отклонить вниз.На рисунке 8 показана двутавровая балка, которая служила основной опорой для крыша, также отклоняющаяся вниз. Соединение балок со временем корродировало и позволил концу балки выскользнуть из положения. Это пример коррозии сказалось на 40-летнем периоде.

Рисунок 8

Рисунок 9

Рисунок 9 представляет собой вид носовой фермы, усиленной деревом и стали. Временная колонна, использованная для поддержки конструкции, не поддерживала кусок стали, использованный при ремонте.Следовательно, сталь, которая была добавлена ​​к конструкция, не выполнявшая полезного назначения, но увеличивающая нагрузку на ферму. Это пример ремонта «умелец», выполненного собственником дома. Эти ремонт, обычно не инспектируемый властями, часто бывает неадекватным и являются причиной обрушения кровли. Информация об условиях окружающей среды при расследовании потерь кровли. время (ветер, дождь и т. д.) помогает установить исходное событие обрушения.В во многих случаях умеренный ветер может вызвать обрушение краевой конструкции. Осмотрите обломки как можно скорее, чтобы усилия по очистке не испортили улики. (см. Claims Magazine, июнь 1992 г.) При анализе причины отказа конечный компьютерные программы структурного анализа элементов легко доступны для идентификации слабость в структурном дизайне (см. Claims Magazine, июнь 1987 г.).


ДЛЯ ТЕХНИЧЕСКИХ СТАТЕЙ СВЯЗАТЬСЯ С ЖУРНАЛОМ ПРЕТЕНЗИЙ И СПРОСИТЬ

ДЛЯ ПЕРЕПЕЧАТКИ БЫЛОГО ТЕХНИЧЕСКОГО ЗАПИСИ СТАТЬЯ

ЖУРНАЛ ПРЕТЕНЗИЙ

НАЗАД К C.ГЛАВНАЯ СТРАНИЦА ROBERTS CONSULTING ENGINEERS,
WWW.CROBERTS.COM

Фермы — SteelConstruction.info

Ферма — это, по сути, триангулированная система прямых взаимосвязанных структурных элементов. Чаще всего фермы используются в зданиях, где легко обеспечивается поддержка крыш, полов и внутренних нагрузок, таких как услуги и подвесные потолки. Основные причины использования ферм:



Длиннопролетные изогнутые фермы крыши
Robin Hood Airport, Doncaster
(Изображение любезно предоставлено Tubecon)

  • Большой пролет
  • Легкий
  • Уменьшенный прогиб (по сравнению с гладкими элементами)
  • Возможность выдерживать значительные нагрузки.


Штрафом, однако, являются увеличенные затраты на изготовление.

В статье описаны альтернативные формы фермы, где и почему могут быть уместны различные формы, а также представлены соображения по проектированию. В первую очередь обсуждаются фермы с штифтовым соединением, с некоторым обсуждением жестко-сочлененных ферм Виренделя.

[вверх] Определение фермы



Стержни, подверженные осевым усилиям в простой ферме
1 — Осевое усилие сжатия
2 — Осевое усилие растяжения

Ферма представляет собой триангулированную систему (обычно) прямых взаимосвязанных структурных элементов; иногда ее также называют открытой балкой.Отдельные элементы соединяются в узлах; часто предполагается, что соединения номинально закреплены. Внешние силы, приложенные к системе, и реакции опор обычно действуют в узлах. Когда все стержни и приложенные силы находятся в одной плоскости, система представляет собой плоскость или двухмерную ферму.

Основная сила в каждом элементе фермы — это осевое растяжение или сжатие.

Обзор ферм

[вверх] Использование ферм в зданиях

Фермы

используются в самых разных зданиях, в основном там, где требуются очень длинные пролеты, например, в терминалах аэропортов, авиационных ангарах, крышах спортивных стадионов, аудиториях и других зданиях для отдыха.Фермы также используются для перевозки тяжелых грузов и иногда используются в качестве передаточных конструкций. В данной статье рассматриваются типичные одноэтажные промышленные здания, в которых фермы широко используются для выполнения двух основных функций:

  • Для перевозки груза на крыше
  • Для обеспечения горизонтальной устойчивости.


На рисунке ниже показаны два типа общей компоновки конструкции типичного одноэтажного дома.

Типовые конструкции ферм
Боковая устойчивость обеспечивается портальными фермами.


Продольная устойчивость обеспечивается поперечной ветровой балкой и вертикальными поперечными распорками (синий цвет)

Без продольной ветровой балки.

Здание укреплено в обоих направлениях.


Боковая устойчивость обеспечивается продольной ветровой балкой и вертикальными связями фронтонов (синий цвет)

Продольная устойчивость обеспечивается поперечной ветровой балкой и вертикальными связями (зеленый)

В первом случае (слева) боковая устойчивость конструкции обеспечивается серией портальных ферм; соединения фермы и колонн обеспечивают сопротивление глобальному изгибающему моменту.Нагрузки на конструкцию портала воздействуют на прогоны и боковые поручни.

Во втором случае (справа) каждая ферма и две колонны, между которыми она простирается, составляют простую конструкцию; соединение фермы и колонны не сопротивляется глобальному изгибающему моменту, и два основания колонны закреплены штифтами. Связи в обоих направлениях необходимы на верхнем уровне простой конструкции; это достигается с помощью продольной ветровой балки, которая переносит поперечные силы, создаваемые ветром на боковые стены, на вертикальные распорки в стенах фронтона.Продольную устойчивость также обеспечивают ветровая балка в крыше и вертикальные распорки на фасадах.

[вверх] Типы ферм

Фермы состоят из узлов растяжения и сжатия. Под действием гравитационных нагрузок верхние и нижние пояса фермы обеспечивают сопротивление сжатию и растяжению при общем изгибе, а распорка сопротивляется силам сдвига. Могут быть созданы фермы самых разных форм. Каждый может отличаться общей геометрией и выбором отдельных элементов.Некоторые из наиболее часто используемых типов показаны ниже.

[вверху] Ферма Pratt (ферма N)

Фермы Pratt обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. В обычной ферме Pratt диагональные элементы находятся в растяжении для гравитационных нагрузок. Этот тип фермы используется там, где преобладают гравитационные нагрузки (см. Ниже слева). Альтернативная ферма Pratt показана (внизу справа), где диагональные элементы находятся в растяжении для подъемных нагрузок. Этот тип фермы используется там, где преобладают подъемные нагрузки, что может иметь место в открытых зданиях, таких как подвесы самолетов.

  • Ферма Pratt (гравитационные нагрузки)

  • Ферма Pratt (подъемные нагрузки)


Можно добавить второстепенные элементы (как показано слева внизу) к:

  • Создание промежуточных точек опоры для приложенных нагрузок
  • Ограничьте длину продольного изгиба элементов при сжатии (хотя в 2D ферме длина продольного изгиба изменяется только по одной оси).


Для фермы Pratt и любого из типов фермы, упомянутых ниже, можно сделать одинарный или двойной уклон верхнего пояса несущей фермы крыши.Пример двойной (двускатной) фермы Pratt показан ниже.

  • Ферма Pratt со второстепенными элементами



Ферма Пратта — Манчестерский университет
(Изображение любезно предоставлено Elland Steel Structures Ltd.)

[вверху] Ферма Уоррена



Модифицированные фермы Уоррена — Национальный центр композитов, Бристоль
(Изображение любезно предоставлено Billington Structures Ltd.)

В фермах этого типа диагональные элементы поочередно находятся в состоянии растяжения и сжатия. Ферма Уоррена имеет равные по длине элементы перемычки на сжатие и растяжение и меньшее количество элементов, чем ферма Пратта. Модифицированная ферма Уоррена может быть принята, когда дополнительные элементы вводятся, чтобы обеспечить узел в (например) местах прогона.

Фермы Уоррена обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м.

Ферма этого типа также используется для горизонтальной фермы портальных / крановых балок.



Модифицированная ферма Уоррена

[наверх] Ферма северного освещения

Способы крепления стропил к балкам

Крепление стропил к балкам осуществляется при строительстве мансардных крыш с незначительным весом. Точки крепления получаются наиболее надежными, если правильно выбрать вариант установки и соблюдать технологию.

Кровельная система

При проектировании кровельной конструкции необходимо выбрать подходящий вариант кровельной системы.Дополнительно следует выделить наслонные и навесные стропила. Для легких крыш — впечатляющая квадратная крыша, обычно применяемая в хозяйстве подвесного типа. Для них в качестве опоры выступает стена.

А Более основательная и сложная система наслонных стропил. У стропильных ног есть дополнительные точки опоры. При возведении стропильной системы кровли в основе лежит мауэрлат, который представляет собой конструкцию на продольных стенах или устанавливается по периметру дома. Этот вариант крепления стропил к балкам используется, если дом построен из блоков или кирпича.

Если верх стен представляет собой бетонную монолитную балку или стену из бревен или бруса, крыша поддерживается на горизонтальной двутавровой балке, а не на мауэрлате. Балки в данном случае крышки коробки построены в поперечном направлении. Самый простой вариант устройства легкой мансардной крыши — это каркас крыши, который опирается на балки.

В процессе проектирования необходимо рассчитать стропильную опору и ширину балки с учетом нагрузки на кровельную систему. При установке необходимо обеспечить опору стропил к балке.Крепление стропил к балкам без мауэрлата можно проводить только в том случае, когда стены построек выдерживают внушительные точечные нагрузки.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве — процесс очень трудоемкий, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах.I …

Светоотражающая краска. Область применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

В некоторых случаях стропильная система базируется на балках

Если для подвесных стропил балки играют роль опоры, система создает высокую нагрузку на здание состав.Такой подход актуален при строительстве деревянных домов, поскольку брус или бревна, ориентированные горизонтально, обеспечивают равномерное распределение нагрузки. Но в случае с кирпичными стенами удерживаемое давление может быть разрушительным, особенно актуально для тех мест, где есть балки, в этом случае край стены осыпается.

Для разгона давления кладут мауэрлат на гребень стены. Изготовлен из толстого бруса квадратного сечения со стороной 150 мм. Но при креплении стропил к балкам, под тяжестью кровли стены не рухнут, ведь мауэрлат будет выполнять роль разгрузочного элемента.Чтобы обезопасить блочную или кирпичную стену при высоких нагрузках, в их верхней части следует выполнить армированную зону из бетона.

Принципы монтажа

Сегодня стропила к балкам можно крепить одним из нескольких способов. Таким образом необходимо исключить возможность проскальзывания стропил с опорой. Для этого требуются соединения со шпильками и пазами, которые подготовлены в обоих элементах.

Альтернативное решение — металлический крепеж.Крепление стропил к лагам можно выполнить на болтах. В этом случае набор состоит из гаек, болтов и шайб. На конце балки, выступающей с тыльной стороны, необходимо сформировать треугольный вырез. Его гипотенуза должна располагаться под углом, совпадающим с наклоном стропил. Нижняя часть стропильных ног запиливается под таким же углом.

При установке стропила на балку необходимо укрепить гвозди, а затем просверлить сквозное отверстие, которое будет перпендикулярно стропильной ноге.Отверстия, необходимые для болтов, должны быть размещены внизу и проходить через вырез, который находится в балке.

Шайба надевается на болт и с гайкой фиксирует площадку. Деревянные элементы со временем истощаются, если крепление стропил к балкам односкатной кровли осуществляется сквозными отверстиями. По этой причине наиболее распространено соединение штифта абатмента и зуба.

Рассматривая варианты крепления, следует учитывать, что конфигурация будет зависеть от угла наклона откосов.Если склон крутой, то снеговая нагрузка на него будет меньше, в этом случае достаточно использовать крепление с одним зубом. Применяется Dual при устройстве кровли, если угол наклона меньше 35 °. Такое крепление позволяет увеличить площадь опоры и обеспечить высокую прочность узла.

Прикрепите стропила к балкам, фото которых вы найдете в статье, может быть выполнено методом насечки. В данном случае речь идет об обычном зубе, идущем от шейки шипа, что исключает боковое смещение под нагрузкой.Под язычком необходимо предусмотреть розетку, которая находится в балке. Чтобы не ослабить ее, глубину розетки нужно рассчитывать с учетом толщины балки, первая будет от 1/3 до 1/4 последней.

Отступив от краевых балок 25 см, необходимо обрезать, чтобы исключить сколы. Двойной зуб дополнен парой шпилек, замковым соединением и упором с шипом. Последний может быть без шипа. Глубина обоих зубцов рамы должна быть одинаковой, но при желании вы можете использовать коробку на разной глубине.В данном случае речь идет о том случае, когда первый зуб дополнен шипом. Кабина одна треть толщина опорных балок. Таким образом, второй зуб разрезается пополам.

Дополнительные указания по креплению

Рассматривая способы крепления стропил к балкам, необходимо учитывать, что пазы не могут удерживать стропильные ноги, которые являются нагрузкой. Помимо насечки, при помощи металлических крепежей необходимо закрепить муфту. Если речь идет о жестких стыках, гвозди следует вбивать в угол.Возможно нанесение металлического слоя или компаунда в виде зажимов. Крепление стропил к балкам двускатной крыши по любой технологии дополняется кованой проволокой, которая усиливает соединение и фиксируется на анкере. Последний монтируется в стене.

Как обеспечить надежность соединения

Стропила с балкой необходимо надежно соединить, если использовать качественный крепеж. Это должны быть стальные элементы с антикоррозионной обработкой, это прочный материал.Надрезы и насечки следует выполнять максимально аккуратно, при этом не должны использоваться накладки и вкладыши, которые снижают прочность узла и со временем деформируются или вылетают. Важно использовать шаблоны, если есть необходимость сделать урубку или запил. В процессе использовались анкерные крепления.

Прикрепите стропила к каркасу

Система стропил в каркасе задается по определенному алгоритму. Это связано со многими факторами. Во-первых, структура древесины имеет геометрические размеры, которые могут изменяться в процессе усадки.Во-вторых, крепление может повлиять на влажность. Обязательно проверьте на ровность последний венец, чтобы стропила шли правильно, а передача структурных нагрузок была равномерной.

Необходимо отметить место стропил. Если фронтоны из бруса, бревна или бруса, то будут строить коньковый брус, в этом случае технология крепления стропил будет отличаться от жесткой фиксации металлическими уголками или насечками.

Как избежать ошибок

Фронтон в процессе усадки изменит свои первоначальные размеры, уменьшив высоту на 15 см. Следовательно, жесткое соединение стропил с балками гвоздем вызовет деформацию стропил.В результате на всей кровле образуются трещины. Для устранения подобных проблем при установке стропил используют раздвижную приставку.

Необходимость обеспечения перекрытия при болтовом соединении

Если вы еще не определились, по какой технологии устанавливать стропила, обратите внимание, что соединение ног в коньковой части становится гибким, так как угловая усадка фронтонов должна измениться. Стропильные ноги крепятся внахлест и для этого требуется болтовое соединение.

Альтернативным решением является использование монтажных металлических пластин, важно обеспечить зазор и разместить предметы вплотную друг к другу.Стропильные ноги фиксируются снизу с помощью паза, проходящего в верхнем венце. Стропило следует устанавливать с свесом, а его стоимость будет определена в процессе проектирования. При необходимости крепление стропил мансарды к лагам выполняется таким образом, чтобы элемент располагался на краю балки, паз не требуется. Может быть использован вариант, когда точка крепления .

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
