Элементы кровли из металлочерепицы: Элементы кровли из металлочерепицы — Всё о кровле

Содержание

Описание и характеристики элементов кровли из металлочерепицы

Популярность крыш из металлочерепицы объясняется их надёжностью, долговечностью и красивым внешним видом. Доборные элементы, используемые для металлочерепицы, отличаются своей формой, размерами и назначением. Они необходимы для защиты от попадания под кровлю пыли и влаги, а также позволяют украсить крышу и придать ей законченный внешний вид. Для изготовления элементов кровли из металлочерепицы чаще всего используются те же материалы, что и для основного покрытия.

Основные элементы кровли из металлочерепицы

Чтобы кровля из металлочерепицы служила долго и надёжно защищала крышу и дом от негативного воздействия внешних факторов, все стыки, места примыкания и карнизы должны быть накрыты специальными элементами. Обычно они изготавливаются из того же материала, что и основное покрытие, и не только обеспечивают защиту крыши от протекания, но и значительно улучшают её внешний вид.

Доборные элементы для кровли из металлочерепицы

Доборные элементы позволяют увеличить герметичность и долговечность кровли, а также придать ей эстетичный и законченный вид

При создании крыши из металлочерепицы обязательно надо использовать доборные элементы, которые позволяют решать следующие задачи:

  • увеличить прочность и герметичность кровли в местах сочленений;
  • скрыть стыки и придать покрытию эстетичный вид;
  • защитить подкровельное пространство от влаги, пыли и мусора;
  • придать кровле необходимые эксплуатационные характеристики, увеличив тем самым её долговечность.

В строительных магазинах представлен большой выбор доборных элементов для кровли из металлочерепицы, которые позволяют оборудовать крышу любой сложности.

Доборные элементы для кровли из металлочерепицы обычно изготавливают из оцинкованной окрашенной стали. При их покупке можно сэкономить, например, использовав для нижней ендовы изделие из обычной оцинковки, а для наружной — деталь, покрытую полимером.

Те элементы, которые расположены на виду, должны обязательно иметь полимерное антикоррозионное покрытие и соответствовать типу основной кровли. Так можно не только обеспечить герметичность кровли, но и сделать крышу красивой и привлекательной.

Схема расположения основных доборных элементов на крыше из металлочерепицы

Для того чтобы кровля из металлочерепицы служила максимально долго, все места стыков и сочленений должны быть закрыты доборными элементами

Держатели жёлоба

Кронштейны для желобов могут отличаться по своему виду и размеру, а также материалу, из которого они сделаны. Держатели жёлоба могут быть выполнены из пластика или из оцинкованного железа с защитным полимерным покрытием. Обычно их выбирают в тон водостоков, но они могут быть и контрастного оттенка — всё зависит от предпочтений владельцев.

Существует три основные конструкции держателей желобов:

  1. Длинные — имеют удлинённую монтажную планку, монтируются к стропилам или обрешётке перед укладкой основного покрытия.
  2. Короткие — также имеют вид крюка, монтажное основание которого совмещено с задней частью. Такие кронштейны обычно монтируются после укладки кровельного материала и крепятся к лобовой доске или к торцам стропил.
  3. Универсальные — представляют собой разборные элементы с коротким держателем и съёмной планкой, поэтому могут использоваться на любом этапе создания крыши.

Правильный выбор держателей исключает лишние действия и расходы во время их монтажа. Например, если проводится ремонт крыши, то лучше использовать короткие или универсальные держатели. При возведении новой кровельной конструкции следует отдать предпочтение длинным крюкам, так как они обеспечивают более прочную и надёжную фиксацию водосточных желобов.

Виды держателей жёлоба

Способ крепления кронштейнов для водостояных желобов должен выбираться исходя из тех возможностей, которые обеспечиваются конструкцией кровли

Лучше приобретать желоба водостоков и кронштейны для их крепления в одном месте и сразу. Шаг монтажа металлических держателей составляет 50–60 см, а пластиковых — 30–35 см.

Жёлоб для стока воды

Кровля из металлочерепицы, как и любая другая крыша, не сможет нормально функционировать без водосточных желобов. Эти элементы служат для сбора и отвода с поверхности кровли талой и дождевой воды.

Водосточные желоба различаются по материалу, из которого они сделаны. Для крыши, покрытой металлочерепицей, могут использоваться желоба из:

  1. Металла. Это наиболее популярный вариант, так как они не только надёжно отводят воду, но и имеют высокую прочность, жёсткость и долговечность. Такие элементы имеют специальное покрытие, которое защищает их от негативного воздействия агрессивной среды, поэтому при правильной эксплуатации они будут служить 30 и более лет. Недостатком металлических изделий является их большой вес.
  2. Пластика. Они красиво сочетаются как с металлочерепицей, так и с другими видами кровли, не боятся коррозии и имеют небольшой вес. Есть у них и недостатки: они сильно шумят и могут треснуть при замерзании воды.

По форме поперечного сечения водосточные желоба могут быть:

  • круглыми;
  • овальными;
  • квадратными или прямоугольными.

Если в вашей климатической зоне мало осадков, то не стоит приобретать широкие прямоугольные желоба. Универсальным решением считаются круглые изделия, диаметр которых определяется с учётом региона строительства.

Конструкция водосточных желобов

Чаще всего на загодных домах используются круглые водосточные желоба, диаметр которых зависит от региона строительства

Карнизная планка

Карнизная планка необходима для защиты лобовой доски от влаги. Она находится под краем металлочерепицы и устанавливается на готовую обрешётку непосредственно перед монтажом финишного покрытия. Эта часть кровли обычно выбирается в цвет основного кровельного материала, но иногда люди, предпочитающие неожиданные решения, устанавливают контрастные доборные элементы, которые резко выделяют здание из череды однотипных конструкций.

Для изготовления карнизной планки используют стальные листы толщиной 0,4–0,5 мм. В качестве покрытия обычно применяется пластизоль или полиэстер. Стандартная длина планки 50–60 см, их количество рассчитывается исходя из размеров кровли и величины нахлёста.

Карнизная планка крепится к лобовой доске саморезами, которые вкручивают с шагом 30–35 см.

Карнизная планка

Карнизная планка крепится к лобовой доске с наклоном в сторону водосточных желобов

Планка примыкания для металлочерепицы

Ещё одним доборным элементом является планка примыкания. Она необходима для обеспечения изоляции кровли в местах её примыкания к трубам, вентиляционным шахтам, парапетам и т. д. Этот элемент выполняет важную защитную функцию, с его помощью создаётся плотное и надёжное соединение, через которое вода не может проникнуть в подкровельное пространство.

Существует два вида планок примыкания: верхняя и нижняя. Нижняя планка монтируется под металлочерепицу, а верхняя — над ней. Кроме этого, такие элементы могут быть прямыми, имеющими тупой, острый или прямой угол сопряжения.

Планка примыкания для металлочерепицы

Планка примыкания устанавливается в местах выхода дымоходов, вентиляционных шахт и аналогичных элементов

Изготавливают планки примыкания из листовой стали, обычно их берут в цвет с основным покрытием. Крепление производится при помощи саморезов с уплотнительными шайбами. Для дополнительной герметизации используется герметик или специальные уплотнители.

Ендова кровли

Ендова представляет собой внутренний угол, образованный стыками скатов крыши. Для защиты этого места используются специальные доборные элементы, которые также называются ендовами. Это один из основных узлов, который обязательно устанавливается на крышах, имеющих сложную конструкцию.

По способу установки ендовы делятся на:

  • нижние (внутренние). Установка этой детали выполняется до монтажа кровельного материала;Нижняя ендова

    Нижняя эндова является обязательным элементом сложной крыши из металлочерепицы и устанавливается под финишное покрытие

  • наружные (верхние). Эта часть кровли больше выполняет декоративную, чем защитную функцию, и устанавливается поверх металлочерепицы над нижней планкой.Верхняя ендова

    Наружная планка ендовы больше выполняет декоративную, чем защитную функцию

По типу соединения скатов ендовы бывают:

  • закрытыми. Деталь монтируется в месте стыка скатов и закрывается кровельным материалом, уложенным с нахлёстом;
  • переплетённым. Это частный случай закрытой конструкции, когда элементы кровельного материала на стыке переплетаются между собой;
  • открытыми. В этом случае сначала укладывается нижняя планка, потом гидроизоляционное покрытие, а затем декоративная внешняя накладка.
    Варианты устройства ендовы

    Для крыши из металлочерепицы чаще всего используется открытая ендова с декоративной верхней планкой

Для крыши из металлочерепицы обычно устанавливают открытую ендову, в этом случае вода беспрепятственно стекает с крыши, а дополнительный слой гидроизоляции не нужен.

Специалисты рекомендуют использовать планки ендовы из оцинкованной стали, покрашенной в цвет кровли, с дополнительной защитой из полимерного покрытия. Если установить обычную оцинкованную планку, то ендова станет самым слабым местом кровли. Элементы с полимерным покрытием не боятся коррозии и имеют значительно больший срок службы. Планки ендовы должны быть сделаны из более прочного металла, чем металлочерепица, так как нагрузка на них выше.

Торцевая планка для металлочерепицы

Торцевая или ветровая планка является важным элементом для крыши из металлочерепицы. Она выполняет следующие функции:

  1. Защита краёв обрешётки и подкровельного пространства от попадания влаги. Во время монтажа металлочерепицы на боковой поверхности крыши всегда остаются щели, и если их не закрыть торцевой планкой, туда будут попадать влага и мусор.
  2. Нейтрализация порывов ветра. Наличие торцевой планки не позволит сильным порывам ветра оторвать кровельный материал.
  3. Защита от насекомых и птиц. Торцевая планка плотно закрывает все щели, поэтому насекомые и птицы не смогут проникнуть на чердак и в подкровельное пространство.
  4. Декоративная функция. Торцевая планка не только защищает крышу, но и улучшает её внешний вид.

Для крыши из металлочерепицы используются торцевые планки, сделанные из металла. Толщина листа составляет 0,4–0,5 мм, необходимую форму планке придают на специальном станке. Кроме этого, есть ветровые планки из алюминия, они более долговечны, но и стоимость у них выше. Можно встретить изделия и из ПВХ, но они плохо переносят механические воздействия и перепады температуры, поэтому для крыши из металлочерепицы практически не используются.

Торцевая планка для металлочерепицы

Торцевая планка защищает края обрешётки и подкровельное пространство от попадания влаги, порывов ветра и придает зданию законченный вид

Вентиляционный выход для металлочерепицы

Кровля из металлочерепицы хорошо защищает дом, но этот материал не «дышит», поэтому надо делать качественную вентиляцию подкровельного пространства. Для этого устанавливаются вентиляционные выходы, которые внешне напоминают небольшие дымоходные трубы.

Вентиляция подкровельного пространства может быть непрерывной или точечной. Организация непрерывного воздухообмена осуществляется до укладки черепицы. При использовании точечной вентиляции потоки воздуха направляются в специально оборудованные выходы, которые устанавливаются на крыше рядом с её коньком.

Для крыши площадью до 60 м2 будет достаточно одного вентиляционного выхода, при больших размерах кровли их потребуется несколько. Когда крыша имеет сложную форму, вентиляционные выходы надо монтировать возле каждого конька.

Вентиляционный выход для металлочерепицы

Вентиляционный выход надо устанавливать на расстоянии не менее 0,6 м от конька крыши

Место установки вентиляционного выхода выбирают на усмотрение хозяина, но в любом случае он должен находиться не дальше 60 см от конька. На одном листе металлочерепицы не рекомендуется устанавливать два таких элемента.

При выборе вентиляционного выхода надо обращать внимание на следующие моменты:

  • накладка вентиляционного выхода по своему профилю должна соответствовать профилю кровельного материала;
  • цвета всех надкровельных вентиляционных элементов должны совпадать;
  • в комплекте обязательно должны присутствовать крепёжные элементы, шаблон и накладки;
  • чем больше диаметр трубы, тем больше пропускная способность элемента, но и выше его стоимость;
  • наличие дополнительных функций (это может быть встроенный уровень, который упрощает процесс монтажа, механический или электрический вентилятор) влияет на удобство монтажа элемента и на его цену.
Видео: вентиляционный выход для металлочерепицы

Канализационный выход для металлочерепицы

Если в доме есть канализационная система, обязательно надо предусмотреть её вентиляцию, для чего устанавливают фановую трубу. Она является продолжением стояка и выводится на крышу. Нельзя совмещать фановую трубу с вентиляционной системой дома, также категорически запрещено совмещать её с дымоходом.

Выходы для канализации, устанавливаемые на крышах из металлочерепицы, обычно делают из пластика, на них есть дефлектор, который позволяет эффективнее удалять воздух. Есть канализационные выходы, в которые встроен электрический вентилятор. Монтаж этих элементов выполняется так же, как и вентиляционных выходов.

Канализационный выход на крыше из металлочерепицы

Канализационный выход нельзя устанавливать близко к окнам или балконам

Выход для антенн и электрических кабелей

При необходимости установки антенны в местах прохода проводов через крышу надо обеспечить герметичность, для чего используются специальные выходы.

Проходные элементы являются универсальными и могут использоваться как для металлочерепицы, так и для других покрытий. Они сделаны из эластичного материала, поэтому сохраняют форму и обеспечивают герметичность как при механических, так и при термических воздействиях. Выход для антенны или кабеля сохраняет свои свойства при температуре от -55 до +135 °C.

Проходной элемент для антенн и электрических кабелей

Выход для антенны или электрического кабеля имеет мягкое основание, которое принимает форму профиля металлочерепицы и обеспечивает герметичность соединения

Существует большой выбор размеров проходных элементов, поэтому их можно подобрать под кабель любого диаметра. Фланец таких выходов сделан из мягкого материала, он может принимать форму металлочерепицы, профнастила или другого покрытия.

Таблица: диаметр проходных элементов в зависимости от их маркировки

Особенности металлочерепицы как кровельного покрытия

Металлочерепица является одним из самых популярных и доступных кровельных материалов. Полная ширина стандартного листа составляет 118 мм, полезная ширина — 110 мм, а длина может меняться от 0,5 до 8 метров. Для изготовления металлочерепицы используется сталь толщиной 0,4–0,5 мм, причём чем толще лист, тем больше срок его службы и выше стоимость.

Срок службы кровли из металлочерепицы составляет более 60 лет, она негорючая, прочная, надёжная и красивая. Благодаря большому разнообразию цветовых решений этот материал можно использовать в любых дизайнерских проектах. Для металлочерепицы не нужен большой уклон крыши, достаточно всего 14 градусов, поэтому она используется на односкатных, двускатных и других типах крыши.

Структура металлочерепицы

Лист металлочерепицы обрабатывается несколькими слоями защитного покрытия, которые обеспечивают долговечность и презентабельный внешний вид материала

Для изготовления металлочерепицы применяется оцинкованная или алюмооцинкованная сталь с полимерным покрытием, реже используются медные листы. Это лёгкое покрытие, квадратный метр которого весит в пределах 3,8–4,8 кг, поэтому для него не надо делать массивную стропильную систему и обрешётку, что позволяет экономить средства.

Для более надёжной защиты листов снизу их покрывают слоем лака толщиной 7–10 мкм, а сверху — слоем полимера толщиной 20–200 мкм, в качестве которого может использоваться:

  1. Полиэстер. Это самый распространённый и дешёвый полимер, который бывает глянцевым или матовым, хорошо переносит перепады температуры, но боится механических повреждений.
  2. Пурал. Имеет значительно более высокую прочность, чем полиэстер, поэтому не боится повреждения снегом или льдом, хорошо выдерживает химические воздействия и при необходимости хорошо окрашивается.
  3. Пластизол на основе ПВХ. Самое толстое и прочное покрытие, которое имеет тиснёную поверхность, поэтому материал, обработанный пластизолом, больше напоминает натуральную черепицу.

Специалисты рекомендуют выбирать металлочерепицу светлых тонов, так как она меньше нагревается и меньше выгорает.

Таблица: сравнение характеристик различных покрытий металлочерепицы

По совокупности свойств лучшим покрытием для металлочерепицы является пурал.

Основным недостатком металлочерепицы является её шумность во время дождя и невысокие теплоизоляционные показатели. Поэтому крышу из этого материала надо обязательно тепло- и звукоизолировать.

Видео: какая металлочерепица вам нужна

Молниезащита кровли из металлочерепицы

Молниезащита является обязательным элементом для крыши из металлочерепицы. Молниеприёмники через отводы соединяются с заземлителями при помощи сварного или болтового соединения. Наличие молниезащиты позволяет надёжно защитить дом и всех его жильцов от поражения разрядами во время грозы. Если этого не сделать, то попавший в крышу разряд молнии может сделать в ней прожоги, вследствие чего кровельная конструкция может загореться.

Молниеотводы могут быть сетчатого, тросового и стержневого типа. Их выбор зависит от высоты здания, наличия рядом высоких деревьев и строений, но главным фактором является грозовая интенсивность местности.

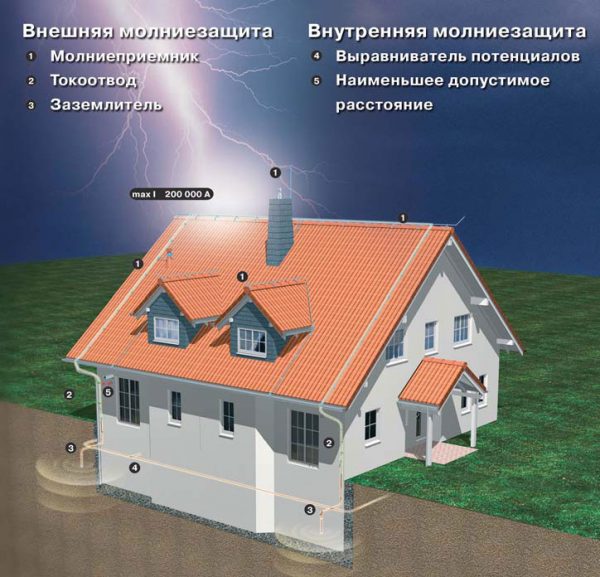

Молниезащита кровли из металлочерепицы

Наиболее распространённым типом молниезащиты является молниеприёмник в виде стержня, который через тоководы соединяется с заземлителем

Чаще всего в качестве молниеприёмника монтируется металлический стержень, который крепится в самой высокой точке крыши, для токоотвода при этом используют обычный металлизированный трос. Для крыши из металлочерепицы на каждом скате можно просто закрепить по два провода и заземлить их. Для одноэтажного дома концы проводов вкапывают в землю на глубину 1,8–2 метра. Этот вариант защиты подойдёт только в том случае, если между кровельными металлическими листами и деревянными элементами находится слой негорючих материалов.

На металлической крыше могут устанавливаться специальные уловители, толщина которых должна быть в 4 раза больше толщины металлочерепицы. На каждые 10 м2 крыши рекомендуется устанавливать по одному уловителю размером 80х80 см. Следует однако учитывать, что такая конструкция портит внешний вид крыши.

Звукоизоляция кровли из металлочерепицы

Одним из самых больших недостатков металлочерепицы является её низкая звукоизоляция. Во время сильного дождя в чердачном помещении и даже на первом этаже дома будет слышен шум. Чтобы сделать проживание в таком доме комфортным и безопасным, необходимо правильно выполнить шумоизоляцию кровли из металлочерепицы.

Основные причины появления шума:

  • неправильный монтаж обрешётки, когда использовались доски разной толщины, из-за чего не удалось добиться плотного прилегания листов металлочерепицы;
  • недостаточное количество крепёжных элементов, из-за чего не получилось достичь необходимой жёсткости металлочерепицы. На 1 м2 металлочерепицы надо вкручивать 8 саморезов;
  • малый угол наклона крыши — чем он меньше, тем больше будет шум.

Для обеспечения максимального уровня звукоизоляции металлочерепичной крыши надо выполнить следующие мероприятия:

  • правильно закрепить листы, используя рекомендуемое количество саморезов;
  • для обрешётки брать доски одинаковой толщины и монтировать их с шагом 80–110 мм. Укладывать обрешётку надо ровно, чтобы не было впадин и бугров;
  • использовать шумоизоляционные материалы в составе кровельного пирога.Звукоизоляция кровли из металлочерепицы

    Для обеспечения шумоизоляции кровли из металлочерепицы можно использовать мнеральную вату, толщина слоя которой должна быть не меньше 20 см

Для обеспечения шумоизоляции можно использовать любые материалы, коэффициент звукопоглощения которых больше 0,4. Например, у минеральной ваты он составляет 0,7–0,95.

Конёк для металлочерепицы

Коньком крыши называется верхнее ребро, в котором сходятся два ската. Для его обустройства используется коньковая планка, которая обеспечивает вентиляцию и защищает подкровельное пространство от проникновения воды, мусора и посторонних предметов. Для металлочерепицы используют конёк такого же цвета, как и основное покрытие.

Конёк находится на самом верху крыши, это первый элемент, принимающий на себя негативное воздействие природных факторов. Неправильно установленный конёк приведёт к появлению протечек. Для его крепления надо использовать специальные саморезы с уплотнителями.

Конёк кровли из металлочерепицы

Коньковая планка находится на самом верху крыши и защищает место соединения скатов от проникновения воды и посторонних предметов

Чтобы обеспечить максимальную герметичность, перед установкой коньковой планки на место стыка скатов монтируют уплотнители. Они могут быть саморасширяющимися, профильными и универсальными. Коньковая планка может быть прямой, полукруглой и врезной.

Лучше всего приобретать металлочерепицу и доборные элементы у одного производителя. Монтаж конька предусматривает использование таких элементов:

  • коньковая планка;
  • держатель громоотвода;
  • вентиляционная лента;
  • герметик;
  • элементы крепления.

Монтаж конька для металлочерепицы

Для выполнения указанных работ понадобятся:

  • крепёжные элементы с резиновыми шайбами;
  • страховочный трос и трап чтобы нормально зафиксироваться на крыше;
  • монтажный пояс;
  • шуруповёрт;
  • коньковая планка.

Выполнять указанные работы в одиночку будет неудобно, поэтому надо обязательно пригласить помощника. Монтаж коньковой планки выполняется в следующей последовательности:

  1. Проверяют линию соединения скатов на ровность. Допускается погрешность не более 2 см на метр длины, иначе нормально установить конёк не получится.
  2. Независимо от ширины коньковой планки на место её примыкания к кровельному покрытию устанавливают уплотнители, чтобы защитить подкровельное пространство от попадания влаги.Уплотнители для конька

    Уплотнитель конька защищает кровлю от попадания влаги и пыли, но не препятствует проникновению воздуха

  3. Перед тем как крепить конёк полукруглой формы, на его концы устанавливают заглушки.Заглушки для конька полукруглой формы

    Заглушки на конёк устанавливаются до начала его монтажа

  4. В коньковый паз укладывают стекловату, которая защитит кровлю от попадания снега. Плотно трамбовать её нельзя, чтобы не нарушить вентиляцию.Герметизация конька

    Для герметизации конькового паза можно использовать стекловату, но набивать ее сильно нельзя, иначе нарушится вентиляция

  5. Монтаж коньковой планки начинают с торцов. На металлочерепице коньковую планку крепят в уровень с крайним листом так, чтобы не было прекосов.
  6. Фиксируют конёк при помощи саморезов.
  7. При необходимости соединения нескольких планок их укладывают с нахлёстом в 5–10 см.Монтаж коньковой планки

    Коньковые планки монтируются с нахлёстом порядка 5–10 см

Как крепить конёк на металлочерепицу

При фиксировании коньковой планки к металлочерепице надо использовать саморезы с каучуковой головкой. Устанавливаются они на гребне волны. Саморезы нельзя сильно завинчивать и устанавливать очень часто или, наоборот, редко. При частой установке крепёжных элементов коньковая планка начнёт изгибаться волной. При редком их размещении конёк будет неплотно прилегать и хлопать. Надо выбрать оптимальную средину, при которой коньковая планка будет сидеть плотно и ровно. Делают это опытным путём, проверяя через некоторое время ровность и надёжность крепления доборного элемента к поверхности кровли.

Видео: крепление конька на металлочерепицу

Несмотря на то, что стоимость металлочерепицы вполне доступна, цена используемых доборных элементов будет значительной. Специалисты не рекомендуют на них экономить, так как только правильное использование качественных доборов позволит сделать прочную и красивую крышу, которая будет надёжно защищать ваш дом на протяжении многих лет.

Оцените статью: Поделитесь с друзьями!

Устройство кровли из металлочерепицы

Хотите, чтобы крыша не текла, хорошо сохраняла тепло и долго радовала вас своим внешним видом? Тогда ее необходимо обустраивать в соответствии со всеми правилами. Но нужно учитывать, что для разных кровельных материалов существуют свои особенности и технологии монтажа. В этом материале мы разберем устройство кровли из металлочерепицы во всех деталях.

  1. Как устроена теплая кровля и почему она так называется
  2. Отличия холодной кровли
  3. Обрешетка — важный элемент кровли
  4. Элементы конструкции кровельной системы
  5. Монтаж металлочерепицы
  6. Завершающие детали кровельной системы
  7. Устройство вентиляции и проходных элементов
  8. Устройство и назначение элементов безопасности
  9. Водосточная система

Специалисты выделяют два принципиально разных варианта утепления крыши дома: теплая кровля и холодная кровля. В зависимости от того, какой тип кровли будет выбран, ее устройство также будет отличаться. Для начала выделим особенности каждого из указанных типов крыш, а потом рассмотрим элементы, являющиеся одинаковыми для них.

Как устроена теплая кровля и почему она так называется

Такая кровля имеет утепленные скаты крыши, благодаря чему на чердаке вполне можно устроить комфортное жилое помещение – мансарду. Но для этого требуется выполнение ряда операций по созданию целой кровельной системы. Изучим устройство такой крыши.

Защита от воды

На обратной стороне металлочерепицы может собираться конденсат, и для того, чтобы он не попал на утеплитель и не промочил его, необходимо продумать гидроизоляцию. Хорошо для этих целей подходят мембраны, они лучше полиэтиленовой пленки, так как проницаемы для пара. Соответственно, влага будет спокойно уходить наружу, нигде не скапливаясь. Благодаря таким супердиффузионным свойствам мембраны функциональны, к тому же они экономят пространство (их можно укладывать прямо на утеплитель без всякого зазора).

Первой нужно изолировать ендову. Начиная сверху, мембрану прокладывают по всей ее длине, а стыки на ендове и примыканиях проклеивают строительной лентой того же производителя, что и мембрана. По стропилам гидроизоляцию укладывают, начиная от карниза до конька, рулоны раскатывают горизонтально. Нужно следить, чтобы стыки отдельных рулонов приходились на стропила, рулоны кладут с нахлестом 15 см. Нельзя допускать провисания мембран, их нужно хорошо натягивать.

Утепляем крышу и кладем пароизоляцию

Продолжаем работать над созданием кровли из металлочерепицы. С внутренней стороны, после гидроизолирующей мембраны, укладывается утеплитель. Как правило, для этого применяют маты базальтовой ваты, но возможно и использование других видов утеплителей.

Утеплитель укладывается между стропилами крыши. При укладке более чем одного слоя стыки между матами первого слоя нужно перекрывать матами второго, иначе могут появиться мостики холода. Сверху кладется пароизоляционная мембрана. Она необходима для того, чтобы испарения из внутренних комнат не аккумулировались на утеплителе.


Защита утеплителя от проникновения влаги как изнутри, так и снаружи.
Общее устройство теплой кровли из металлочерепицы.

Отличия холодной кровли

Основным отличием такой кровли является отсутствие утепления на скатах. Утеплитель кладется только на нижнюю часть чердака. Благодаря этому в доме всегда тепло, а скаты при этом проветриваются.

Как защитить утеплитель от влаги?

Помимо мембран, которые уже были упомянуты выше, холодная кровля из металлочерепицы дозволяет также использование водостойкой пленки. Но она, в отличие от мембран, должна немного провисать между стропилами (приблизительно на 20 мм), для того, чтобы конденсат мог стекать. Гидроизоляцию, так же, как и для теплой кровли, необходимо прокладывать горизонтально, от карниза к коньку, делая нахлест в 15 сантиметров.


Общее устройство холодной кровли из металлочерепицы.

Обрешетка – важный элемент кровли

При создании обрешетки используются деревянные бруски сечением 50х50 мм, а также обрезная доска размерами 32х100 и 50х100 мм. В нижней части ската кровли, вдоль карнизного свеса нужно прибить две доски 50х100 мм. Далее из брусков 50х50 мм поверх гидроизоляции нужно набить контробрешетку, прибивая бруски вдоль стропил, начиная от конька к низу. Поверх нее с равным шагом горизонтально закрепляют доски обрешетки. Шаг крепления зависит от того, какой вид профиля металлочерепицы, которой будут покрывать крышу, будет выбран.

Обрешетка под конек

Самую верхнюю часть крыши необходимо укрепить. С этой целью с каждой стороны коньковой планки прибивают по паре досок.

Торцы кровли

С торцевой стороны кровли на высоту профиля металлочерепицы необходимо прибить доски — большие, чем сама обрешетка.

Обрешетка под ендову

Ендова – это внутренний стык двух скатов крыши. На участках прохождения ендовы обрешетку нужно делать сплошной.

Ограждение кровли

Такое ограждение должно быть надежным, поэтому его делают выше свеса карниза. В качестве ориентира может использоваться высота несущей стены. В этих местах также нужна сплошная обрешетка, поэтому между обычной обрешеткой добавляют несколько дополнительных досок, чтобы получилось сплошное основание.

Элементы конструкции кровельной системы

Конструкция кровли из металлочерепицы предполагает, что все элементы кровельной системы крепятся к смонтированной обрешетке. Рассмотрим эти элементы подробнее.

Карнизная планка, желоб и держатель для желоба

Первым делом закрепляются держатели желоба, а затем – желоба для стока воды. После этого можно закреплять карнизную планку. Ее прикрепляют к обрешетке с помощью саморезов таким образом, чтобы край желоба не выступал из-под нее.

Ендовы кровли из металлочерепицы

Количество таких элементов зависит от формы крыши. Нижнюю ендову прикрепляют к обрешетке под кровлей, а верхнюю ендову (декоративную планку) – над кровлей. При стыковке планок нижней ендовы нужно сделать нахлест порядка 10 – 15 см.

Примыкания

Такие элементы нужны для плотного примыкания кровли к трубам и стенам. Так же, как и ендовы, примыкания состоят из верхних и нижних планок. Из нижних планок делается так называемый фартук, после чего под него подводится галстук, необходимый для отвода воды в ендову или к внешнему карнизу. После этого закрепляют кровельное покрытие, а уже поверх него монтируют верхние планки примыкания.

Монтаж металлочерепицы

В тех случаях, когда лист металлочерепицы полностью закрывает весь скат крыши, монтаж начинают от конька. Нужно проверить расположение первого листа по отношению к торцу и карнизу (он должен выступать над карнизом сантиметров на 5). Монтировать металлочерепицу можно как справа налево (делая нахлест следующих листов на предыдущие), так и слева направо (с нахлестом предыдущих листов). После укладки 3 листов нужно проверять их параллельность карнизу. Саморезы надо вкручивать в боковую часть нахлеста (в верхнюю точку), но не допуская при этом захватывания обрешетки.

Рассмотрим схему кровли из металлочерепицы для ситуаций, когда скат крыши длиннее листов материала. Сначала нужно состыковать листы по длине, а потом выравнять первые 4 листа по торцу. Каждый квадратный метр черепицы крепится саморезами (с ЭПДМ прокладкой) – необходимо 6 или 8 шт. В местах, где материал прилегает к обрешетке, нижнюю часть листа нужно закрепить в изгиб волны. Монтаж производится через волну, а последующие ряды саморезов должны сдвигаться в шахматном порядке.

Завершающие детали кровельной системы

Торцевые планки

C торцевой стороны крыши устанавливают торцевые планки. Их крепят саморезами через каждые 50-60 см. Нужно делать нахлест между соседними планками примерно в 50 мм.

Коньковые планки

Такие элементы могут быть плоскими или закругленными. Последние нужно дополнительно крепить к своему торцу заглушки. Она может быть простой или конусной, ее крепят с помощью саморезов или заклепок. Перед тем как устанавливать планки, под конек нужно положить универсальный или фигурный уплотнитель. Эти планки монтируют с использованием коньковых саморезов.

Устройство вентиляции и проходных элементов

Перечисляемые ниже дополнительные элементы кровли из металлочерепицы необходимы для простоты монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Для нормального воздухообмена в каждом пролете стропил необходимы вентиляционные выходы. Однако если самой крышей есть неутепленный «холодный треугольник», достаточно будет и одного выхода на каждые 60 м2 крыши. В металлочерепице нужно проделать отверстие и закрепить узел к его краям с помощью саморезов. Если в комплект вентиляционного выхода не входит силиконовый герметик, его наносят дополнительно.

Канализационный выход

Канализационный выход должен быть соединен со стояком, обычно для этого используют гофрированную трубу. На крыше для монтажа такого проходного элемента нужно вырезать фрагмент металлочерепицы. Выход канализации нужно вставить в проходной элемент и прикрепить к металлочерепице саморезами после окончания монтажа гидроизоляции, герметика и уплотнителя.

Выходы для антенн и электрокабелей

Для того чтобы герметизировать места стыковки антенн, кабелей и дымоходов типа «сэндвич», нужно использовать особые антенные выходы. Нужно срезать резиновую верхушку антенного выхода так, чтобы она была на 20% меньше диаметра проходящей трубы, и натянуть ее на трубу. Придав основанию антенного выхода форму профиля металлочерепицы, его промазывают силиконовым герметиком и прикрепляют к металлочерепице саморезами.


На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство и назначение элементов безопасности

Лестница

Для подъема на крышу нужна устойчивая лестница, состоящая из стенового и кровельного фрагментов с кронштейнами. Необходимо 4 кронштейна на секцию. Их монтируют на участке нижнего волнового изгиба, там, где идет сплошная обрешетка. Сами кронштейны и верхнюю часть кровельной лестницы закрепляют болт-шурупами. Стеновую лестницу монтируют таким образом, чтобы ее верхняя ступенька была расположена напротив края карниза. Стеновую лестницу нужно располагать в створе с кровельной.

Кровельное ограждение

Такие металлические ограждения необходимы для работ на крыше. Их крепят специальными опорами к сплошной обрешетке сквозь нижнюю часть волны и уплотняют резиновыми прокладками.

Переходной мостик

Для того чтобы безопасно ходить по крыше от окна мансарды, люка или лестницы, необходимы переходные мостики. Их крепят так же, как и ограждения, но сплошная обрешетка в этом случае не обязательна.

Снегозадержатели

Наиболее популярны трубчатые снегозадержатели из металла, их обычно окрашивают в черный, коричневый, зеленый или красный цвета. Их монтируют по всему периметру кровли выше карнизного свеса. Также их обязательно размещают над входом, мансардными окнами и над каждым уровнем многоярусной кровли.

Схема кровельной системы

Ниже можно увидеть схему кровельной системы. На ней все узлы, рассмотренные выше, соединены в единую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу невозможно без надежной системы водостока. Она состоит она из нескольких элементов.

Водосточный желоб

Согласно правилам для одной водосточной трубы необходимо не более 10 метров желоба. На нем выпиливают V-образное отверстие шириной 10 см, в которое будет вставляться выпускная воронка. Закреплять ее нужно в 15 см от края желоба.

Держатели для желоба

Они должны устанавливаться до того, как карнизы крыши и металлочерепица смонтированы окончательно. Держатели закрепляют через каждые 0,4-0,5 м. Разметить их нужно так, чтобы вышел уклон до 5 мм на метр, после чего их сгибают полосогибом. Можно также изогнуть уже установленные держатели, разметив их, используя натянутый шнур.

Заглушки для желоба

Их устанавливают с обоих торцов желоба и плотно забивают внутрь с помощью киянки.

Выпускная воронка

Передний край выпускной воронки подводится под внешний отогнутый край водосточного желоба и фиксируется резным фланцем, который пригибают к задней кромке желоба.

Соединители

При скреплении желоба или их углов между собой необходимо делать перехлест от 2,5 до 3 см. Для этого применяются соединители. Они имеют прокладки из резины, а также замок, который состоит из язычка спереди и заднего фланца. Используя такой замок, желоба нетрудно соединить как в ряд, так и под углом.

Паук

Данную деталь устанавливают в воронку водосточной трубы. Он призван не пропускать внутрь мусор и листья. Минимум раз в год паука нужно чистить, чтобы он продолжал выполнять свои функции.

Труба для соединения и ее колено

Между воронкой и водосточной трубой устанавливают два переходных колена и соединительную трубу. Их отпиливают непосредственно на месте, определив нужный размер.

Водосточная труба и ее держатели

Встречаются два вида держателей. Они универсальны и подходят для любых поверхностей и материалов. Их нужно крепить к стене через каждый метр. Также нужны крепления на трубных стыках. При монтаже отрезаются куски трубы необходимой длины, их вставляют в держатели и защелкивают замками. Внизу водосточной трубы, в 30 см от отмостки, крепится колено для слива воды.

Тройник водосточной трубы

Он необходим, если для двух воронок предусмотрен один слив. В нижней части его обжимают, а сбоку он имеет достаточно широкий раструб, позволяющий менять угол входа боковой трубы.

Воронка для сбора воды

Фальцевая и другая кровля сложных видов предполагает использование воронки вместо желоба. Ее вставляют в трубу, которая крепится на карнизе хомутом. Его изготавливают из полоски металла и соединяют саморезом.

Ограничитель для предупреждения перелива

Его устанавливают на угол желоба или на желоб там, где вода стекает все время, а временами и в больших количествах (например, под ендовой).

Выше упомянуты, пожалуй, все базовые элементы, которые предусматривает технология устройства кровли из металлочерепицы. Если они смонтированы правильно, то крыша выйдет крепкой, красивой и непромокаемой.

Устройство кровли из металлочерепицы по деревянной обрешётке: технология монтажа

Чтобы крыша не текла, сохраняла тепло и долго радовала хозяев своим привлекательным видом, надо обустраивать ее по всем правилам. Каждый из кровельных материалов отличается своими тонкостями касательно техники монтажа. Можно выделить два подхода к утеплению крыши дома. Это тёплая кровля и холодная. В зависимости от выбранного варианта будут отличаться особенности устройства крыши.

Укладка теплой кровли

Устройство кровли из металлочерепицы технологию имеет нехитрую. На ней присутствуют утеплённые скаты крыши. Вот почему на чердаке вполне комфортно и можно обустраивать даже жилую зону. Для этого производится ряд операций, создается целое кровельная система.

Сначала изолируется ендова. Мембрана из рулона прокладывается по всей ее длине в направлении сверху. Стыки на ендове и примыканиях заклеивают строительной лентой той же марки, что и мембрана. По стропилам укладывают гидроизоляцию по линии от карниза до конька. Рулоны стелят в горизонтальном положении. Стыки у ряда элементов выполняют на стропилах. Перехлест между ними равен 15 см. Недопустимо свисание мембран. Они должны быть как следует натянуты.

Утепление кровли и настил пароизолятора

Выложив слой гидроизолятора с внутренней стороны, монтируют утеплитель. Чаще применяют вату из базальта, выпускаемую в матах. Можно использовать и прочие модификации утеплителей. Маты из базальтового волокна прокладывают слоями крышу. Если надо положить несколько слоев, стыки между ними кладут так, чтобы первый свой перекрывал последующие. Если этого не сделать, мостики холода дадут о себе знать. Сверху утеплителя расстилают пароизоляционную мембрану. Она необходима, чтобы пары от внутренних комнат не сосредоточились в утеплителе.

Холодная модель кровли

Кровля из металлочерепицы технологию монтажа предполагает несложную, и справиться с ней может даже непрофессионал. Но опыт всё же желателен.

Особенность подобной кровли заключается в том, что скаты у нее не утепляют. Теплоизоляционный материал укладывают на нижнюю область чердака. Выходит, что скаты вентилируются, а в доме сохраняется тепло. Необходимо защищать такой утеплитель от влаги. Кроме упомянутых ранее мембран, холодная кровля из металлочерепицы предусматривает применение устойчивой к влаге пленки.

По сравнению с мембраной, пленка провисает между стропилами почти на 20 мм для стока конденсата. Как и в случае с теплой кровлей, гидроизоляцию надо прокладывать горизонтально от карниза до конька. Нахлест должен составить 15 см.

Обрешетка как ключевой элемент

Для формирования облицовки используют выпуски с сечением 50 на 50 мм и обрезную доску размером 32 на 100 и 50 на 100 мм. Внизу ската кровли по поверхности карнизного свеса прибивают две доски 50 на 100. Затем сверху гидроизоляции набивается контробрешетка из брусков 50 и 50 мм. Они выстраиваются вдоль стропил от конька книзу. Поверх указанной контробрешетки с определенным шагом закрепляют доски горизонтально на обрешётки. Шаг крепления таких досок зависит от модификации профиля металлочерепицы, которые планируется использовать для покрытия крыши.

Обустройство коньковой обрешетки

Расположенная в самом верху часть крыши и предполагает обязательное упрочнение. Для этого прибывают по несколько досок с каждой из сторон коньковой планки. Торцевая часть кровли требует обустройства досок больше, нежели основная обрешетка, на высоту профиля металлочерепицы.

Обрешетка требуется и под ендову. Она формирует фактически внутренний стык между двумя скатами. В зонах ее прохождения обрешетку надо делать сплошной.

Ограждение кровельной конструкции

Этот участок непременно обязан быть надежным. Его обустраивают выше свеса карниза. Чтобы лучше ориентироваться, надо принимать во внимание высоту несущей стены. В указанных зонах обрешетка требуется сплошная. Вот почему же между рядовой обрешеткой добавляют дополнительные доски и делают сплошное основание.

Компоненты кровельной системы

Элементы крыши из металлочерепицы включают в себя большой ассортимент изделий. Конструкция кровли из металлочерепицы требует крепления всех составляющих кровельной системы к готовой обрешётке. Она состоит из большого количества элементов:

  • планка под карнизы;
  • держатель желоба;
  • желоб.

Сначала фиксируют особые держатели желоба. Затем его фиксируют для стока влаги. Только вслед за этим можно ставить карнизную планку. Ее помещают на обрешётку при помощи саморезов, чтобы края желоба не выходили из-за этой области. В зависимости от того, какую форму имеет крыша, ендовы этой конструкции из металлочерепицы могут присутствовать в нескольких видах. Нижняя ендова закрепляется на обрешётки под кровлей. Верхняя ендова, другими словами, декоративная планка находится над кровлей. При стыковке планок нижней ендовы обустраивают нахлест не меньше 10 см.

Примыкание необходимо, чтобы гарантировать плотный стык кровли с трубами и стенами. В них различают верхнюю и нижнюю планки. Создав фартук из нижних планок, под него подводят галстук, предназначенный перемещать воду в ендову или к внешнему карнизу. После этого крепится кровельное покрытие и сверху монтируют планки примыкания верхних элементов.

Установка металлочерепицы

В случае когда металлочерепица закрывает собой весь скат крыши, то монтаж начинают с конька. У первого листа проверяют месторасположение касательно торца и карнизов. Над ними он должен выглядывать приблизительно на 5 см. Впоследствии устанавливают металлочерепицу. Можно обустраивать ее справа налево с нахлестом последующих листов на предыдущие и слева направо. В этом случае нахлест осуществляется на предыдущие листы.

Каждые три соединенных листа проверяют относительно параллельности. Саморезы вкручиваются под боковой нахлест, или верхнюю точку. Нельзя допускать, чтобы обрешетка при этом была захвачена.

Рассматривая схему черепичной кровли, если длина ската превосходит габариты листового материала, нужно уделять внимание стыковке листов по длине. После этого выпрямляют первые 4 листа по торцу. Фиксируют каждый квадратный метр черепицы саморезами с прокладкой. Для этого их нужно брать в количестве 6 или 8 штук. Нижний участок листа укрепляют в изгиб волны там, где материал прилегает к обрешётке. Установка идет сквозь волну. Следующие ряды саморезов смещают в шахматном распорядке.

Завершающие компоненты

Торцевые планки устанавливаются задние части крыши. Фиксировать их надо саморезами через 50 или 60 см. Нахлест между соседними планками составляет почти 50 мм.

У коньковой планки бывают закругленная или плоская формы. Первые дополнительно требуют прикрепления торцевой заглушки. Она бывает конусной и простой. Закрепляется заклепками или саморезами. Перед обустройством планок под конёк укладывают уплотнитель многофункциональный либо фигурный. Устанавливают планки с помощью коньковых саморезов.

Вентиляционные составляющие проходных конструкций

Они выступают в качестве доборных участков кровли из металлочерепицы. Необходимы для комфортного монтажа воздуховодов, антенн и прочих деталей. Можно отметить:

  • вентиляционный выпуск;
  • канализационный выход;
  • выпуск для антенны электрокабелей.

Вентиляционный выход требуется в каждом пролете стропил, чтобы обеспечить хороший воздухообмен. Но если имеется неутепленный холодный треугольник под крышей непосредственно, будет достаточно 1 выхода на каждые 50 квадратных метров крыши. В металлочерепице делают отверстия, вслед за этим закрепляют элементы саморезами к краям этой щели.

Ежели герметик на основе силикона не предусмотрен в комплектации выхода, то надо применять его в дополнение ко всему. Канализационный выход совмещается со стояком. С этой целью применяется гофротруба. На крыше для монтажа проходной детали отделяют отрез металлочерепицы. Вслед за установкой гидроизоляции, уплотнителя и герметика вывод канализации устанавливают в проходной компонент. Его укрепляют на черепице гвоздями.

Чтобы загерметизировать место стыковки антенны, дымоходов и проводов с материалом кровли, пускают в ход специфические антенные выходы. Их верхушку, сделанную из резины, убирают и обустраивают на 20% меньше сечения проходной трубы, после чего накладывают на неё. Основанию вывода антенны обеспечивают форму выхода кровли и обрабатывают силиконовым герметиком. Фиксируют посредством гвоздей кровельного материала.

Обустройство элементов безопасности

К ним относят лестницу, переходной мостик и снегозадержатели. Чтобы попасть наверх, нужно обустраивать стойкую лестницу. Она включает стеновой и кровельный кронштейны. Их используют по четыре штуки на каждый отдел. Их ставят в зоне нижнего волнового прогиба там, где обрешетка является сплошной. Верхняя часть коленной лестницы, как и кронштейны, крепят шурупами. Стеновая лестница ставится таким образом, чтобы поверхностный выступ размещался в противовес кромке карниза. Только сама стеновая лестница должна быть в створе с кровельной.

Железные элементы, выполняющие роль кровельного ограждения, очень важны для работ на крыше. Укрепляют их при помощи опор обрешетки сквозь нижнюю зону волны. После этого их уплотняют резиновой прокладкой. Переходные мостики требуются для безопасного вождения по крыше от окна мансардной лестницы или люка. Закрепляют их аналогичным образом, что и ограждение. Но сплошная обрешетка здесь не является обязательной.

Снегозадержатели отличаются трубчатой конструкцией. Делают их из металла, окрашенного в красный, коричневый, зелёный или чёрный цвета. Устанавливают их по всему периметру кровли. Располагаются они выше карнизного свеса. Помимо прочего, они обязательно устанавливаются над входом в дом, над каждым уровнем многоярусной кровли и над окнами мансарды.

Водосточная система

Грамотное обустройство крыши под металлочерепицу предполагает обязательное создание надежной системы водостока. В ней различают следующие элементы:

  • водосточный желоб;
  • держатели;
  • заглушки;
  • выпускная воронка;
  • соединители;
  • паук;
  • соединительная труба;
  • колено предыдущего компонента;
  • водосток;
  • держатель для стока воды;
  • тройник для стока;
  • воронка для перемещения влаги;
  • ограничитель для создания препятствия переливу.

На каждую водосточную трубу, согласно правилам, требуется по 10 м желоба и не более. На этом участке выпиливают отверстия V -образной формы шириной 10 см. Сюда вставляют выпускную воронку. Закрепляют ее, отступив на 10 см от краев желоба. Держатели ставятся до того, как смонтируют карнизы крыши металлочерепицей. Ставят их через каждые 0,5 м. Их надо разметить, чтобы был уклон в 5 мм на метр. После этого изгибают полосогибом. Можно изогнуть все закрепленные держатели, произведя разметку с помощью натянутого шнура. Заглушки для желоба ставят с обоих торцевых частей, плотно забивая их киянкой.

Передние края выпускной воронки подводят под внешний отогнутый край желоба. Воронку фиксируют резным фланцем, прижимая его к задней кромке водосточного желоба. Когда необходимо закрепить между собой желоба или их углы, обязательно делают перехлёст до 3 см. Используются для этой цели специальные детали, называемые соединителями. У них есть замок и резиновые прокладки. Они, в свою очередь, состоят из язычка и заднего фланца. С помощью указанного замка можно легко соединять компоненты, хоть под углом, хоть в ряд.

Паук представляет собой деталь, которую ставят в воронку водосточной трубы. Он не допускает внутрь попадания осенних листьев и прочего мусора. Паука надо хотя бы один раз в год чистить, иначе он перестанет справляться со своими обязанностями.

Прочие детали

Чтобы обеспечить переход от воронки к водосточной трубе, применяются два колена и соединительная труба. Их отпиливают на месте, но выявив необходимые размеры. Держатель для водосточной трубы выпускают в 2 модификациях. Они являются универсальными и подходят для любых поверхностей и материалов.

Данные элементы закрепляются через метр на стене. Помимо этого, требуется крепление на трубных стыках. При монтаже от заготовки отрезают фрагменты необходимой длины. Их фиксируют на держателях, крепко защелкнув замками. В нижней части водосточной трубы закрепляют колено для слива воды, отведя на 30 см в сторону.

Тройник требуется тогда, когда на две воронки есть один слив. Если кровля фальцевая, вместо желоба можно поставить воронку. Ограничитель востребован там, где вода стекает постоянно.

Доборные элементы для кровли из металлочерепицы: виды комплектующих деталей

При составлении сметы на новую металлическую черепичную крышу стоит помнить, что отдельной строкой нужно запланировать и докупить доборные элементы для кровли из металлочерепицы. Без небольших, но крайне важных вспомогательных деталей черепичная крыша довольно быстро превратится в металлолом. Доборные элементы для металлочерепицы приходится устанавливать не менее тщательно, постоянно следить за их состоянием и по мере возможности обновлять. Других способов защитить кровельный пирог еще не придумали.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Виды доборных элементов для металлочерепицы

Функции дополнительных доборов не сводятся только лишь к защите от влаги и снега, задуваемых в щели и зазоры кровельного покрытия. Металлочерепица, по сути, при всех своих достоинствах, остается очень неудобным для обработки материалом. Красиво согнуть кромки профилированного листа или изготовить из него накладки очень сложно. Поэтому доборные элементы для кровли из металлочерепицы — это еще и отличный способ красиво оформить кровлю.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

В зависимости от конструкции и устройства крыши в группу дополнительных деталей включают:

  • Планку конька или накладку для закрытия кромок кровли в коньковой зоне;
  • Фронтонную и торцевую накладки;
  • Группу элементов построения ендова, куда входят наружная и внутренняя планка-накладка;
  • Карниз и капельник;
  • Доборные элементы для оформления обхода дымохода;
  • Систему аэрации подкровельного пространства;
  • Элементы снегозадержания, в том числе уголки и бугеля.

Разумеется, форма и размеры доборов не взяты с потолка и не придуманы какой-то одной компанией. В настоящий момент все доборные элементы внесены в СНиПы и ГОСТы, определяющие устройство той или иной кровли, в том числе металлочерепицы. Существуют также нормы на цинкование и окрашивание. Например, на полимерное покрытие действует ГОСТ 30246-94 для металлочерепичной кровли и дополнительные элементы к ней.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Для простых двухскатных крыш с плоскими скатами кровли отдельные доборные детали могут не использоваться. Например, ендова устанавливается только на сложных составных стропильных каркасах, где существует внутренний угол, образованный косым пересечением двух скатов, принадлежащих смежным кровлям, а планки примыкания применяются на крышах с кирпичными дымоходами и парапетными надстройками.

Важно! Все доборные комплектующие для крыши из металлочерепицы выпускаются из тонколистового металла той же толщины, что и основное металлическое кровельное покрытие.

Причина такого подхода довольно проста. Во-первых, появляется возможность экономить и штамповать доборные элементы на том же оборудовании и из того же материала, что и металлочерепица, а во вторых, использование металла одной толщины существенно снижает нагрузку на саморезы и уплотнитель.

Коньковая планка

Представляет собой профилированный элемент в виде перевернутого угла с одинаковыми полками. Коньковый добор устанавливается на самую верхушку двухскатной кровли. Элемент закрывает щель или линию сопряжения двух верхних кромок последнего ряда металлочерепицы.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Конструкция доборной коньковой планки

Коньковая доборная накладка выпускается в трех вариантах:

  • Стандарт, длина полки 150 мм с отогнутой кромкой 10 мм;
  • Декоративный или фигурный вариант, длина полки 115 мм или 190 мм, кромочный отгиб кромки 10 мм;
  • Полукруглый добор, высота 80 мм, основание 160 мм, монтажная ширина 180 мм.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Помимо коньковых накладок, в обустройстве верхушки металлочерепичной кровли используются заглушки, закрывающие накладки со стороны фронтонов. Крышки устанавливаются вовнутрь уложенных накладок и фиксируются силиконовой вставкой.

В состав конькового сбора, помимо накладки и уплотнителя, зачастую включают специальный аэратор. Конструктивно он выполняется в виде V- образной планки с установленным посредине кольцевым окном, закрытым колпаком.

Уплотнитель для конька

В комплект доборных элементов для верхушки кровли входит уплотняющая лента. Несмотря на тот факт, что все производители металлочерепицы комплектуют наборы доборных элементов уплотнителями, строительные салоны предпочитают продавать ленты отдельно от доборов. Обычно такое решение мотивируется необходимостью индивидуального подбора уплотнителя, но на практике для конкретного вида металлочерепицы может использоваться только один тип уплотнителя.

Обычно доборной уплотнитель представляет собой ленту из вспененного полипропилена, который закладывается в щель между поверхностью металлочерепицы и нижней кромкой коньковой накладки. Таким образом, удается избежать затекания дождевой воды и попадания снега под кровлю при сильном ветре.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Также широко используются пленочные уплотнители на основе тонколистового полиуретана. Такой доборный элемент не только способен останавливать снег и воду, но и задерживать пыль и мусор, из-за чего чаще всего страдает вентиляция кровли.

Для утепленных крыш уплотнитель может быть заменен тонкой ячеистой сеткой. В этом случае сопротивление движению воздуха уменьшается в несколько раз, и есть возможность обеспечить вентиляцию утеплителя без установки громоздких коньковых аэраторов. Конкретный вид доборного элемента выбирается, исходя из длины кровли и величины угла наклона ската, чем выше крыша, тем меньше требуется вентиляционных окон.

Планка ендовы

Комплект доборных накладок для формирования внутреннего угла ендовы состоит из двух элементов. Первой на обрешетку кровли устанавливается нижняя накладка ендова. Конструктивно это профиль с V-образным сечением и шириной полок, равной 298 мм.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

После укладки металлочерепицы на угол пересечения двух скатов кровли укладывается верхняя доборная накладка ендова. По устройству она очень похожа на фигурный конек, но большего размера. Ширина центрального желоба – 80 мм, размер боковых полок — 76 мм.

Ветровая планка

Данный тип доборного элемента наряду с коньковой накладкой и карнизной планкой можно с уверенностью назвать наиболее важной деталью металлочерепичной кровли. Если в отсутствии других доборов металлочерепица не пострадает и прослужит несколько лет кряду, пока не намокнет утеплитель под кровлей, то в отсутствие ветровой накладки листы металлочерепицы могут быть сорваны с кровли порывами ветра в первый же сильный шторм.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Ветровая фронтонная накладка представляет собой профилированный элемент Г-образного сечения. Размеры горизонтальной полки 72 мм, 95 мм и 117 мм, вертикальная часть доборного элемента меньше – 75 мм, 80 мм и 95 мм.

Размер доборной накладки выбирают, исходя из высоты волны металлочерепицы и толщины пирога кровли. Планка устанавливается на фронтонную доску на самом последнем этапе обустройства кровли. При этом горизонтальная полка должна быть плотно прижатой к гребню волны.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Планка примыкания

Этот элемент используется для сопряжения кровли из металлочерепицы с кирпичными стенами и наружной облицовкой дымохода.

Для кровли из металлочерепицы используют несколько типов добора:

  • Верхняя планка примыкания, укладывается поверх металлочерепицы и приклеивается герметиком непосредственно к стене сопряженной конструкции;
  • Планка примыкания В — модель имеет полку с отогнутой кромкой;
  • Нижняя планка А — модель, аналогичная предыдущему добору, но без отогнутой кромки.

При укладке покрытия зону примыкания собирают из двух элементов – нижнего и верхнего, поэтому данный вид комплектующих для кровли из металлочерепицы рассматривается только парами.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Планка торцевая

Одна из немногих комплектующих деталей металлочерепицы, которая обладает универсальным характером. Обычно торцевую планку используют для подшивки нижнего края фронтонной доски, но в случае необходимости доборной уголок можно использовать и в качестве ветровой и карнизной накладки для наиболее простых типов металлочерепицы.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Размер добора выбирается в зависимости от ширины фронтонной доски. Для массивной кровли жилого дома обычно используется профиль со 120 мм по горизонтали и 135 мм по вертикальной полке. Для более простых крыш с неутепленной кровлей чаще применяют доборы 120х95 мм.

Важно! Некоторые модели торцевых накладок могут выполняться с выполненным дополнительным ребром жесткости вдоль вертикальной полки профиля.

Это не прихоть или желание украсить добор декоративными деталями. Ребро позволяет увеличить жестокость торца для случаев, когда ветер направлен под горизонтальную полку. При отсутствии усиления и неудачном направлении воздушного потока талая вода со снегом может легко обломать и деформировать доборную деталь.

Для зданий с парапетной надстройкой торцевая планка используется для защиты верхней кромки и участка кровли, примыкающего к стене.

Карнизная планка

Применяется для зашивки нижней кромки свеса. Карнизная накладка представляет собой Г-образный профилированный элемент с большим углом раскрытия — 135о. Длина вертикальной полки равна 100 мм, отогнутой части – 69 мм. Доборная накладка набивается на обрешетку и лобовую доску непосредственно перед укладкой кровельного покрытия. Горизонтальная полка заходит непосредственно под металлочерепицу. В ее задачу входит защита лобовой доски и сетки вентиляции от дождевой воды. Доборный элемент отгибают так, чтобы вертикальная полка заходила непосредственно в желоб системы водоотведения.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Карнизную планку не стоит путать с капельником, хотя оба типа доборных элементов во многом схожи между собой. Установка последнего выполняется на этапе укладки полотна парогидроизоляции. В отличие от карнизного добора, кромка капельника выводится не в желоб, а за него, тем самым исключается затапливание талой водой приемных окон системы вентиляции подкровельного пространства.

Снегозадержатель

Для борьбы со сходом снежных зарядов с поверхности металлочерепицы используется несколько типов снегорезов. Наиболее доступными и популярными считаются бугельные снегозадержатели и уголковые барьеры. Если кровля из металлочерепицы очень широкая, то бугелям предпочитают более прочные трубчатые снегозадержатели.

Первый тип представляет собой укороченный до 30 см профиль с выштампованными и отогнутыми «лапами» для крепления на гребнях металлочерепицы.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Уголковый тип снегозадержателя монтируется на кровлю с помощью специального держателя. Конструктивно данный вид доборного элемента представляет собой перевернутый профиль V-образного сечения. Уголки располагают над рейками обрешетки кровли, обязательно в шахматном или каскадном построении. Такой способ крепления позволяет более рационально распределить нагрузку на обрешетку кровли. Если же установить снегорезы в одну линию, снег может легко смять металлочерепицу и даже оторвать рейку обрешетки.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Планка уголка

Один из способов закрепить снегорез предполагает использование специальной монтажной накладки, которая устанавливается на поверхность кровли. Обычный уголковый снегозадержатель представляет собой профилированную деталь в виде перевернутой буквы «V».

Такая конструкция крепится на металлочерепице по задней кромке обычными саморезами. Если на кровле скапливается небольшое количество снега, то этого достаточно, чтобы удержать снегорез на крыше. Для снегового слоя больше 15 см собственной прочности уголкового снегореза уже не хватает, поэтому его ставят на специальный доборный элемент в виде перевернутого уголка.

Кровельный аэратор

Обеспечить надежную вентиляцию подкровельного пространства с помощью одних лишь коньковых аэраторов можно только в случае, если длина ската составляет менее 6 м. Для полноразмерных крыш с углом наклона кровли до 12о включительно эффективность удаления водяного пара снижается настолько, что приходится устанавливать доборные элементы в виде вентиляционных грибков и колпаков.

Важно! Изо всех видов доборов установка аэраторов считается наиболее ответственной операцией, так как приходится вырезать в металлочерепице дыру внушительных размеров. Любая ошибка с выбором места установки может обойтись серьезными затратами на ремонт крыши.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Наиболее эффективными считаются канальные аэраторы или выходы. Конструктивно подобные доборы изготавливаются в виде колпака, установленного на трубчатом удлинителе. Такой элемент хорошо работает, даже будучи установленным в срединной части ската. Основание приспособления, как правило, изготавливают из пластика с юбкой из мягкой резины. Для монтажа достаточно вырезать в металлочерепице по готовому шаблону отверстие, установить на саморезах юбку, вставить удлинитель и одеть колпак.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Грибковые аэраторы изготавливаются по аналогичной схеме, но без удлинителя и с укороченным втрое защитным колпаком. Подобные доборные продухи ставят на расстоянии 60-70 см от коньковой накладки кровли.

Обход дымохода

В комплект обустройства крыши обязательно включаются детали и узлы для заделки линии сопряжения стенок дымохода и кромки металлочерепицы. Если труба дымохода круглого сечения, то чаще всего используется стандартный узел прохода крыши.

Комплектующие для металлочерепицы

Комплектующие для металлочерепицы

Для кирпичных дымоходов приходится устанавливать наружную облицовку поверхности из тонколистового металла, а оставшуюся щель закрывают тремя видами планки примыкания.

Верхнюю кромку кирпичной трубы обязательно обшивают уголковым профилем 60х100 мм.

Колпак

Дымоход нельзя оставлять без защиты от дождя и снега. Если обход поверхности и верхней кромки дымовой трубы выполнен из готовых доборных элементов, то установка колпака упрощается в разы.

Потребуется лишь правильно выбрать размер и высоту установки защиты. Сам монтаж выполняется на стойках из нержавеющей стали, закрепленных на облицовке и обтяжке нижнего уровня дымохода.

Фронтон

С помощью фронтонного элемента зашивается свободное пространство между скатом кровли и стеной дома. Зачастую мастера пытаются заменить фронтон кусками уголка или другого доборного элемента, но это только портит внешний вид крыши. Если фронтоны получились достаточно большими, то к планке дополнительно устанавливают подшивку из шпунтованной доски или пластика.

Заключение

Доборные элементы для кровли из металлочерепицы спроектированы таким образом, чтобы уменьшить трудоемкость установки без использования специального оборудования и инструмента. Зачастую хозяева используют уголки и накладки на кровельном покрытии даже в случае, когда в них нет реальной потребности. По их мнению, доборы облагораживают и улучшают вид крыши так, как никакой другой вид отделки.

Устройство кровли из металлочерепицы и ее конструкция

Чтобы крыша не подтекала, хранила тепло и долго радовала хозяев своим красивым видом, необходимо ее обустроить по всем правилам. При этом для каждого из кровельных материалов существуют свои тонкости и технологии монтажа. В данном материале мы подробно разберем — устройство кровли из металлочерепицы.

Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля. В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из данных типов крыш, после чего приступим к тем элементам которые являются одинаковыми для данных типов кровель.

Теплая кровля – как устроена и почему так называется

Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создав целую кровельную систему. Рассмотрим устройство данной крыши.

Предусматриваем защиту от воды

На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран, хорошо выполняют свои функции и место экономят (их кладут на утеплитель без всякого зазора).

Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними – 15 см. Провисание мембран не допускается – они должны быть хорошо натянуты.

Утепляем крышу, а затем кладем пароизоляцию

Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

Маты из базальтового волокна укладваются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать. Поверх утеплителя укладывают пароизоляционную мембрану. Нужна она чтобы испарения из внутренних помещений не могли аккумулироваться в утеплителе.


Защита утеплителя от проникновения влаги как изнутри так и снаружи.


Общее устройство теплой кровли из металлочерепицы.

Особенности холодной кровли

Главная особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

Защищаем утеплитель от влаги

Кроме упоминаемых выше мембран, холодная кровля из металлочерепицы допускает использование и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.


Общее устройство холодной кровли из металлочерепицы.

Важный элемент кровли – обрешетка

Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Торцы кровли

С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.



Обрешетка под ендову

Ендова — это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

Ограждение кровли

Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены. Обрешетка в этих местах нужна сплошная. Поэтому между рядовой обрешеткой добавляются дополнительные доски и делается сплошное основание.

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько.  Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 — 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

Если лист металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5). Далее монтируем металлочерепицу — хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов). Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковой нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине. А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижнюю часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.

Читайте также:

Завершающие элементы кровельной системы

Торцевые планки

C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 — 60 см. При этом нахлест между соседними планками должен составлять порядка 50 мм.

Коньковые планки

Эти элементы бывают плоской или закругленной формы. Последние дополнительно требуют прикрепления к своему торцу заглушки. Она бывает простой и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

Устройство вентиляционных и проходных элементов

Перечисленные далее дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

Канализационный выход

Канализационный выход соединяют со стояком. Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепят к металлочерепице саморезами).

Выход для антенн и электрических кабелей

Для герметизации мест стыковки антенн, кабелей и дымоходов типа «сэндвич» с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу. Основанию антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.


На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство элементов безопасности и их назначение

Лестница

Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Кровельное ограждение

Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке  через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Заглушки для желоба

Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Паук

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство кровли из металлочерепицы – технология укладки

Металлочерепица – кровельное покрытие на основе оцинкованной стали с волнообразным профилем, имитирующим форму керамической черепицы. Она является одним из наиболее популярных материалов для возведения крыши. В строительных магазинах представлен широкий представлены все сопутствующие элементы для создания кровли из металлочерепицы (коньковые профиль, ендовы, карнизные, фронтонные планки), чтобы выполнить кровельные работы своими руками. В этой статье мы расскажем, как выглядит технология устройства кровли из металлочерепицы.

Содержание статьи

Характеристики материала

Металлочерепица – кровельное покрытие на основе оцинкованной стали с полимерным или лакокрасочным слоем, используемое для возведения холодной или теплой кровли. Она производится методом холодного проката из стальных заготовок. Сильными сторонами металлочерепицы считаются:

  • Легкий вес. Один квадратный метр металлочерепицы весит 5,5-6,5 кг, что позволяет выполнять укладку на разреженную обрешетку, не усиливая стропильный каркас крыши.
  • Долгий срок службы. Качественная металлочерепица, а также доборные элементы из оцинкованной стали эксплуатируются более 20-25 лет при грамотном обслуживании и своевременном ремонте.
  • Устойчивость к коррозии. Цинковый слой, полимерное покрытия надежно защищают сталь от воздействия воды, потому металлочерепица не подвергается коррозии.
  • Высокая несущая способность. Благодаря волнистому профилю, металлочерепица обладает высокую несущую способность и не деформируется под воздействием интенсивных нагрузок.
  • Устойчивость к перепадам температуры. Перепады температуры не оказывают влияние на прочностные качества, целостность материала, поэтому он используется во всех климатических зонах.

Важно! Покрытие из металлопрофиля рекомендуется укладывать на односкатные и многоскатные крыши с уклоном не менее 12 градусов. Для монтажа холодной кровли потребуется непосредственно кровельный материал, а также доборные элементы: ендовы, коньки, карнизные или фронтонные планки, элементы водостока, софиты для подшивки карнизов, молниезащита, снегозадержатели. Конструкция теплой крыши подразумевает дополнительное использование утеплителя и пароизоляции.

Строение листа металлочерепицы

Строение листа металлочерепицы

Возможные размеры листов металлочерепицы

Возможные размеры листов металлочерепицы

Выбор элементов

Крыша из металлочерепицы – многослойная конструкция, элементы которой взаимодействуя друг с другом, повышают ее качество и срок службы. Строение холодной кровли состоит из гидроизоляции, обрешетки и кровельного покрытия, а в состав теплой входит еще пароизоляция и слой утеплителя. Опытные мастера рекомендуют выбирать материалы для устройства крыши в соответствии со следующими критериями:

  1. При выборе металлочерепицы играют роль всего 2 показателя – высота гофры и толщина стали. Чем эти показатели выше, тем больше прочность и несущая способность кровельного покрытия. Необходимое количество листов рассчитывают, исходя из площади скатов и полезной площади полотна.
  2. Доборные элементы, такие как карнизная и фронтонная планка, приобретаются в зависимости от метража свесов с учетом нахлеста 15-20 см. Они подбираются в тон металлочерепице.
  3. Ендовы используются для оборудования стыков между скатами в многоскатных, сложных конструкциях. Они представляют собой стальные планки в виде уголка с полимерным покрытием.
  4. Коньковый профиль используется для оборудования конька крыши. Коньковые элементы, как и ендовы, представляют собой уголки с крепежными полочками 20-50 см. Чем шире полочки, тем лучше профиль защищает от проникновения влаги зазор между листами материала.
Устройство кровли из металлочерепицы

Устройство кровли из металлочерепицы

Учтите, конструкция теплой кровли намного проще, чем теплой, так как она состоит всего из 3 слоев. Однако, кровельные комплектующие применяются для устройства крыши любого типа. Качественные доборные элементы помогают сохранить целостность кровельного полотна при оборудовании узлов примыкания к вертикальным и горизонтальным поверхностям, места прохода труб и аэраторов через скат, сводя к минимуму риски возникновения протечек.

Кровельный пирог

Основа долговечности и надежности крыши – грамотно составленный кровельный пирог из совместимых материалов, который обеспечивает герметичное и прочное покрытие. Конструкция крыши из металлопрофиля имеет многослойное строение, выполняющие 4 важных функции: гидроизоляция, термоизоляция, пароизоляция, ветрозащита. Кровельный пирог под металлочерепицу состоит из следующих ингредиентов:

  • Пароизоляция. Она защищает стропильный каркас от проникновения пара, насыщенного влагой, из нагретых помещений верхнего этажа или мансарды. Пароизоляция – диффузная мембрана, которая пропускает воздух, но не дает пройти воде, она крепится на нижнюю поверхность стропил строительным степлером.
  • Термоизоляция. Утеплитель монтируют между стропильными ногами каркаса крыши. Слой термоизоляции, необходимый для поддержания оптимального температурного режима, рассчитывают, исходя из климатических условий. В конструкцию холодной крыши утеплитель не входит.
  • Гидроизоляция. Гидроизоляционный материал укладывается поверх стропил, чтобы защитить деревянные элементы каркаса от проникновения влаги снаружи. В качестве гидроизоляции применяется пленка или мембраны. Для устройства холодной кровли допускается использование рубероида.
  • Контробрешетка. Рейки толщиной 2-3 см, уложенные вдоль стропил, образуют контробрешетку, которая формирует вентиляционный зазор между слоями кровельного пирога.
  • Обрешетка. Металлочерепица монтируется на решетчатую обрешетку, закрепленную перпендикулярно стропилам. Этот элемент конструкции отвечает за распределение веса кровельного покрытия и придание жесткости скатам.

Учтите, что инструкция предписывает использование вспомогательных элементов, которые формируют герметичное покрытие, со всех сторон защищенное от проникновения влаги. Если выполнять устройство кровли из металлочерепицы, используя ендовы, коньковый профиль и различные планки примыкания, то протечек не будет даже во время обильных ливней.

Состав кровельного пирога

Состав кровельного пирога

Фронтальный разрез кровли из металлочерепицы

Фронтальный разрез кровли из металлочерепицы

Требования к обрешетке

Укладка металлочерепицы выполняется на прочное основание – обрешетку. Обрешеткой называют настил из деревянных досок или брусков, уложенных с просветом, к которому прикрепляют кровельный материал. Элементы обрешетки должны поддерживать кровельное полотно в 3 местах, чтобы предотвратить деформацию: по бокам листа и в центре. К обрешетке предъявляются следующие требования:

  1. Инструкция предписывает монтировать для настила металлочерепицы обрешетку с шагом 30-50 см в зависимости от длины волны кровельного покрытия.
  2. Древесину для изготовления обрешетки обрабатывают антисептическими и огнеблокирующими составами, чтобы защитить от гниения и повысить сопротивляемость к огню.
  3. В местах, где крепятся ендовы, коньковый профиль или снегозадержатели, обрешетку усиливают дополнительным элементом. Это делается так как ендовы и другие разжелобочные элементы являются местами скопления жидкости и снега, поэтому нагрузка на стропила там выше.

Опытные мастера утверждают: чем более пологие у крыши скаты, тем меньше должен быть шаг обрешетки. Такая инструкция объясняется тем, что с крыш с маленьким уклоном жидкость и снег не соскальзывают самостоятельно, а задерживаются, в результате чего нагрузка на стропила и обрешетку повышается.

Обрешетка под металлочерепицу

Обрешетка под металлочерепицу

Технология укладки

Укладка металлочерепицы выполняется после окончания сборки стропильного каркаса и обрешетки. Чтобы избежать намокания деревянных элементов каркаса, нужно выполнять монтаж в сухую погоду. Из соображений безопасности запрещается производить высотные работы в ветреную погоду. Чтобы качественно уложить металлопрофиль. Существует следующая инструкция:

  • Поверх стропильных ног укладывают гидроизоляционный материал, начиная с кровельного свеса. Укладка производится с небольшим провисанием, чтобы под давлением воды гидроизоляция не лопнула. К стропилам пленка крепится степлером, нахлест между полосами делают 10-15 см, проклеивая его клейкой лентой.
  • Вдоль стропил прямо поверх гидроизоляции устанавливают рейки контробрешетки, которые формируют вентиляционный зазор, необходимый для защиты кровельного материала от конденсата.
  • Затем перпендикулярно стропильным ногам каркаса фиксируют к контробрешетке обрешетку с шагом, равным длине волны металлопрофиля.
  • Выполняют раскрой листов металлочерепицы под размеры ската. Если покупать материал напрямую у производителя, то нарезка выполняется в заводских условиях, поэтому горизонтальных стыков между листами не будет. Резать металлопрофиль вне производства можно циркулярной пилой, электролобзиком или ножовкой по металлу.
  • Начинают укладку с нижнего правого края ската. Если укладка выполняется в один ряд, то листы крепятся друг за другом. Если монтаж идет в 2 ряда, то сначала укладывают крайний лист снизу ската, затем фиксируют лист над ним, потом 2 лист первого ряда и так далее.
  • Крепят лист к обрешетке при помощи кровельных саморезов с резиновой прессшайбой, которая закрывает крепежное отверстие от проникновения воды. Саморезы вкручивают строго под прямым углом к поверхности кровельного материала, оставляя зазор 1-2 мм, чтобы не деформировать его. Для фиксации 1 листа требуется 10-15 саморезов.
  • Металлочерепицу при монтаже нахлестывают друг на друга на 1 волну. Место перекрывания листов фиксируется саморезов через капиллярную канавку.

Обратите внимание! При фиксации металлочерепицы важно не перекрутить саморез, чтобы избежать деформации материала и сколов на полимерном покрытии. Для этого лучше работать шуруповертом на низких оборотах.

Технология укладки материала

Технология укладки материала

Схема крепления листов

Схема крепления листов

Расположение мест крепления

Расположение мест крепления

Монтаж доборных элементов

На укладке кровельного материала устройство крыши из металлочерепицы не заканчивается. Чтобы сделать конструкцию более прочной, защищенной от атмосферной влаги и завершенной, нудно установить ендовы, коньковый профиль и карнизные планки. Работы выполняются в следующем порядке:

  1. Устанавливают коньковый профиль. Оп прикрепляется к обрешетке вдоль конькового соединения кровельными саморезами. Для защиты торцов профиля от попадания воды используют специальный уплотнитель.
  2. Фиксируют ендовы и другие разжелобочные элементы. Для защиты стыков между скатами и мест примыкания к вертикальным поверхностям устанавливают специальные планки.
  3. Карнизные и фронтонные свесы оборудуют специальными планками, защищающими от влаги и ветра.
  4. Зашивают карнизные и фронтонные свесы софитами. Эти перфорированные панели защищают нижнюю поверхность ската, не защищенную гидроизоляцией, от контакта с водой.
  5. Устанавливают водосток, снегозадержатели и молниезащиту.

Помните! Ендовы, коньки, планки примыканий и водосток – не декоративные ‘элементы кровли. Они выполняют функцию защиты полотна от протечек, герметизируя его. При условии правильного оборудования кровельного пирога и использовании вспомогательных комплектующих, крыша из металлочерепицы прослужит 20-30 лет.

Доборные элементы для кровли для металлочерепицы

Доборные элементы для кровли для металлочерепицы

Видео-инструкция

Технология устройства кровли из металлочерепицы

Металлочерепица является наряду с профнастилом самым востребованным кровельным материалом при малоэтажном частном строительстве. Ее потребительские свойства способствуют широкому использованию. К этому подталкивает еще и то, что технология устройства кровли из металлочерепицы достаточно проста.

Металлочерепица — один из самых востребованных материалов для крыши

Крыши домов из металлочерепицы: фото вариантов

Если оглянуться вокруг, то можно увидеть, что подавляющее большинство частных домов и хозяйственных сооружений покрыто металлочерепицей. Ее профиль и расцветка имеет столько вариантов, что каждый может подобрать себе уникальную конфигурацию среди окружающих зданий. Удобство монтажа позволяет применять эти листы на различных по сложности кровлях. Крыши домов из металлочерепицы: фото, описания и особенности монтажа самых невообразимых форм и размеров, можно найти в свободном доступе. Многие из них могут натолкнуть на идеи для сооружения своей крыши.

Цвет крыши из металлочерепицы можно выбрать на свой вкус

Не утруждающие себя излишними изысками хозяева, могут построить обычную двухскатную кровлю. Желающие получить дополнительную площадь за счет мансардного этажа, вольны создать ломанную крышу. Тот, кто стремится к необычности и вычурности, сможет соорудить на крыше башенки и другие малые архитектурные формы. И все эти крыши домов из металлочерепицы. Фото различных вариантов просто невозможно полностью объять.

Технология устройства кровли из металлочерепицы

Когда выбор сделан и пришла пора приступать к сооружению крыши, необходимо подробно изучить технологию устройства кровли из металлочерепицы. Только так можно создать качественный и долговечный объект. Ведь несоблюдение некоторых правил и рекомендаций может привести к неблагоприятным последствиям.

Устройство утеплённой крыши из металлочерепицы

Монтаж обрешетки

Любое устройство кровли начинается с монтажа обрешетки. Для каждого кровельного материала существуют свои правила. Так как металлочерепица бывает с различным профилем, то и обрешетку делают разную. Существует два вида обрешетки: сплошная и разреженная. У сплошной доски прилегают плотно друг к другу, образуя ровную поверхность. На нее можно укладывать любую металлочерепицу без ограничений. С разреженной обрешеткой дела обстоят иначе. Для экономии материала, доски на ней прибиваются через некоторое расстояние параллельно друг другу. Какое это расстояние – зависит от типа металлочерепицы, а вернее от размеров волны профиля.

Для обрешётки используйте только сухие доски

Технология устройства кровли из металлочерепицы предполагает расчет параметров обрешетки. От того, насколько правильно он выполнен, зависит качество всех проведенных в дальнейшем работ. Вначале определяют, какой шаг будет иметь обрешетка. Для этого измеряют длину волны профиля на металлочерепице. Самое прочное место на листах, это низ каждой из волн. Именно этими точками металлочерепица должна опираться на доски обрешетки.

Состав металлочерепицы

Зная длину волны профиля, нетрудно определить шаг обрешетки. Ведь они равны. Однако прежде, чем прибивать доски с вычисленным шагом, необходимо набить коньковую доску и первую от карниза. Они обязательно должны быть обрезными. Причем первая доска толще, чем последующие. Если для обрешетки приготовлены доски толщиной 25 мм, а шириной 100 мм, то эта доска должна быть не менее 40 мм в толщину, а ширина ее может составлять также 100 мм. Это делается для того, чтобы лист профнастила упирался краем своей первой ступени в образовавшийся выступ во избежание скатывания вниз. К первой и коньковой вплотную должно быть прибито по еще одной обычной доске. Только после этого монтируется вся остальная обрешетка с необходимым шагом. После окончания сооружения всей обрешетки, нужно не забыть прибить крепления для водосточной системы к первой доске.

Доборные элементы и их назначение

Укладка листов и монтаж дополнительных элементов

Прежде чем приступить к основным работам, необходимо подготовить инструмент. Для работы понадобятся:

  • достаточно длинная неширокая рейка;
  • обычный молоток;
  • электролобзик, ножовка для металла, ножницы для резки металлических листов;
  • аккумуляторный шуруповерт;
  • рулетка;
  • высечная машинка.

Схема укладки рядов металлочерепицы

Вопреки сложившимся представлениям, болгарка не нужна. Ни в коем случае нельзя использовать абразивный круг для резки металлочерепицы. Это может привести к нагреванию и разрушению защитного полимерного покрытия.

Согласно технологии устройства кровли, из металлочерепицы, первый лист следует выравнивать по карнизу, но не по торцу обрешетки. Необходимо добиться того, чтобы лист лежал строго вертикально, а нижний его срез был параллелен карнизу и припущен ниже кромки на 40 мм. Внизу и возле конька его прикрепляют с помощью двух саморезов. Их вкручивают шуруповертом в дно желоба, а не в вершину волны. Так как саморезы имеют резиновые прокладки, то протекание не страшно. Вворачивать их нужно без усилий, чтобы не повредить прокладки.

Металлочерепица «Монтеррей» в стиле кантри

После того, как первый лист временно зафиксирован, на него внахлест кладут следующий. Сделать это нужно так, чтобы все штампованные ступеньки профиля идеально совпали друг с другом. Второй лист крепится только к первому, но не к обрешетке. Таким же образом прикрепляют еще 2 – 3 листа. Затем при необходимости выворачивают один из саморезов на первом листе и выравнивают всю конструкцию уже более точно по карнизу. Только после этого фиксируют все листы саморезами к обрешетке. Норма их расхода без учета крепления доборных элементов – 7 штук на 1 м?, а длина 28 либо 35 мм.

Для резки метеаллочерепицы можно использовать дисковую пилу с твердосплавными зубьями

После того, как вся плоскость ската закрыта, может возникнуть необходимость разрезания последнего листа вдоль ручья. Делать это нужно аккуратно с помощью приготовленных инструментов. Завершающим этапом в технологии устройства кровли из металлочерепицы является монтаж доборных элементов: ветровых и коньковых уголков, ендовы. Они приобретаются вместе с основным материалом и имеют тот же цвет. Крепят их тоже с помощью саморезов, но большей длины (51 мм). Необходимо обращать внимание на то, чтобы конек был параллелен карнизу и уровню горизонта.

Шаг обрешётки зависит от волны профиля металлочерепицы

Отдельно следует сказать про обустройство примыканий. Этим термином обозначают те места, где кровельный материал соприкасается с трубами, элементами фасада или слуховыми окнами. Они являются самыми рискованными для проникновения воды местами, поэтому добиться герметичности здесь – задача любого строителя. Сделать это можно с помощью специальных фартуков из такого же материала, что и сама металлочерепица. Под него кладется уплотнитель и все промазывается герметиком.

Выбирайте доборные элементы под цвет металлочерепицы

Чтобы кровля была не только красивой, но и безопасной, следует устроить по ее периметру в нижней части снеговой барьер. Он может быть выполнен из красивой решетки.

Мы рассмотрели укладку металлочерепицы на простую двухскатную крышу. Однако типы кровли бывают и более сложные. Рассмотрим основные моменты на примере монтажа металлочерепицы монтеррей. Инструкция дополнится несколькими моментами.

Чтобы обезопасить себя от схода снега зимой, установите на крыше снегозадержатели

Инструкция монтажа металлочерепицы «Монтеррей» на сложную крышу

Чаще всего сложные крыши закрывают металлочерепицей монтеррей. Инструкция монтажа для нее ничем особым не отличается от других видов. При монтаже сложной крыши главной задачей является оптимальный расход материала и недопущение попадания воды в узлах перегиба поверхностей. Вторая задача решается достаточно просто. На эти места укладываются ендовы, которые приклеиваются на специальную клейкую ленту. Уже поверх них кладут листы металлочерепицы, начиная снизу. При этом обрезают последующие листы под требуемым углом. Когда узел перегиба полностью закрыт, в образовавшийся желоб помещают накладку ендовы, которая предохраняет от попадания грязи и пыли под металлочерепицу.

Некоторые виды металлочерепицы

Красивая и долговечная крыша из металлочерепицы получается только при правильном и аккуратном монтаже всех элементов кровли.

Элементы кровли

Современная фальцевая кровля состоит из нескольких деталей. Некоторые из них могут применяться в других видах кровли, например: покрытия из черепицы, а некоторые предназначены только для фальцевых кровель и не применяются ни в каких других кровлях.
Все элементы изготавливаются на нашем производственном участке на наших фальцевальных и гибочных машинах производства Украины, Германии, Франции и США, а также на машинах собственного производства. Кровельный лист — наиболее часто используемый элемент фальцевой кровли.Применяется для поточного покрытия основной площади кровли. Ширина листа может быть любого размера, однако наиболее часто используемая ширина листа составляет 1/2 или 1/3 ширины рулона (0,5 м и 0,3 м соответственно). Катушка разрезается на полосы на специальной машине для продольной резки металла. Полученные заготовки раскатывают на станке для накатывания стоячих швов для получения замков боковых швов листов. Затем швы закатываются с помощью специального инструмента или электромеханических шовнопрокатных станков.

Фальцовая панель, кровельная черепица различных размеров и видов — основные элементы для проточного покрытия откосов.

Размер панели с прямым швом зависит от материала. Для оцинкованной стали с полимерным покрытием он составляет 525 мм.

Изогнутая панель со стоячим фальцем изготавливается на фальцевально-вальцовочном станке и затем задается необходимый радиус.

Трапецеидальная панель со стоячим фальцем, сужающаяся к краю, рассчитывается индивидуально.

Стандартные размеры плоской черепицы 250х250 мм, 330х330 мм, 410х410 мм, 500х500 мм (с учетом минимальных обрезков).

Размеры черепицы выпуклой формы 250х250 мм, 330х330 мм, 410х410 мм, 500х500 мм (с учетом минимальных обрезков).

Для выполнения обратного желоба на стыках откосов используются долины. Это два типа долин: прямые и изогнутые. Технология изготовления гнутых впадин для окон контуров и обратных желобов криволинейных откосов — наше собственное изобретение. Изготовить такую ​​долину на специальном оборудовании могут только наши специалисты. Особенностью изготовления криволинейных ендов в нашей компании является отсутствие замков и стыков швов.Долина выполнена моноблочной, что исключает возможность ее протечки.

Прямая ендова — точка стыка плоскостей двух скатов кровли с образованным внутренним углом. Он изготавливается неразъемным.

Радиусная ендра — кровельный элемент, соединяющий радиусные откосы (купола, врезанные в прямолинейные откосы).

Фальцевый кровельный конек выполняется несколькими способами. Наиболее часто применяемый метод — ребристое крепление заклепками на одно- или двухшовный замок.Этот метод применяется как для фальцевых панелей, так и для покрытия кровельной черепицей. Существует также другой вид конька — вентилируемый конек или, другими словами, сплошной конек, обеспечивающий вентиляцию кровли.

Конек прямой для фальцевой кровли.

Конек вентилируемый сплошной для фальцевых кровель.

Большое внимание уделяется примыканию дымохода, вентиляционных каналов, мансардных мансардных окон и т. Д. При применении технологии стоячих швов.Для этого применяются абатменты. Все они устанавливаются по принципу отвода воды из проблемных точек и исключения снежных карманов. Примыкание дымохода является частью фальцевой кровли. Он гармонично сочетается с кровлей и служит защитой кровли от протечек. Существуют опоры разной формы и размеров, которые могут применяться как для круглых труб (например, канализационных труб), так и для вентиляционных каналов прямоугольной формы. Кожухи различной формы используются для придания идеальной формы дымоходу или вентиляционному каналу, а также для защиты дымохода от воздействия атмосферных осадков.

Примыкание к дымоходу и все соединения выполняются с помощью шовных замков.

Гравитационный слой для поперечного вентиляционного канала. Все стыки выполняются шовными замками.

Фальцевое кровельное покрытие не завершается установкой только фальцевых панелей или кровельной черепицы. С помощью фальцевых замков можно тонко и надежно защитить торцы кровли, парапеты, сделать долговечный примыкание к стене. Никаких винтов и сборки «внахлест»! Все делается с помощью швов замков и скрытой фурнитуры.Мы не используем стандартные детали. Индивидуальный выступ изготавливаем на месте, что позволяет точно и экономично расходовать материалы.

Упор парапета прямой крепится к стартовым уступам, что позволяет исключить сквозные отверстия.

Выступ для примыкания к стене необходим для примыкания кровли к стене. При сборке паз заделывается герметиком.

Концевая планка фиксируется фиксатором шва.

Ветровая полка фиксируется шовным замком.

Любая стандартная водосточная система подойдет для устройства стоячих кровельных водостоков. Но для фальцевой кровли используются и другие решения. Один из них — стандартный врезной (или классический стоячий) желоб, обеспечивающий не только отвод воды, но и эффективное удержание снега. Также часто используется подвесной желоб, который монтируется либо на основание, либо на торцевую доску, которая располагается под консолью.

В случае, если на фасаде есть декоративные карнизы или есть необходимость сделать водосток малозаметным, используется скрытый желоб, который может быть выполнен как с наружными воронками, так и со скрытыми воронками.Иногда необходимо сделать желоб криволинейный или радиусный. Скрытый желоб может быть изогнутым по радиусу или дугообразным, что невозможно при использовании стандартной водосточной системы.

Классический желоб для фальцевых кровель.

Подвесной желоб крепится под консолью крыши с помощью специальных металлических скоб.

Скрытый желоб крепится на приварных кронштейнах, которые позволяют выдерживать большой вес снега и льда.

Эффективное обслуживание мансардной кровли невозможно без хорошей вентиляции.Для фальцевых и черепичных крыш используются аэраторы различной конструкции. Основная функция аэратора — отвод воздуха из подкровельной вентиляции. Аэраторы врезаются в кровлю и крепятся скрытой арматурой без перфорации кровли.

Аэратор для фальцевой кровли.

Аэратор для покрытия кровельной черепицей.

Аэратор для фальцевых кровель с малым углом наклона.

Помимо кровли, часто бывает необходимо установить металлические окантовки на фасадный декор, окантовки окон, балконов и т. Д.Это продолжение общей концепции фальцевой кровли.

Прямой оклад устанавливается в обязательном порядке под наклоном «из окна», чтобы исключить застой воды и ее вынос за пределы рамы.

Горизонтальный радиусный оклад изготавливается неразъемным без швов, что позволяет обеспечить надежную защиту от воды.

Гидроизоляция вертикального радиуса изготавливается неразъемной.

.

Цены на металлическую кровлю? Не удивляйтесь …

Цены на металлочерепицу? Не удивляйся…

Если вы подумываете об обновлении металлической кровли, вы, вероятно, выполнили поиск «Цены на металлическую крышу» в Интернете и обнаружили, что большинство компаний, производящих металлическую кровлю, уклоняются от темы ценообразования. Чтобы помочь владельцам недвижимости получить хорошее представление о том, сколько на самом деле стоит металлическая крыша (и уберечь их от потенциального ценового шока), мы разбили то, что им здесь можно ожидать. Примечание. Эта статья была обновлена ​​с учетом текущих цен в Канаде.

Сколько будет стоить установка металлической крыши в моем доме?

Чтобы получить приблизительное представление о том, сколько будет стоить металлическая крыша для вашего дома, умножьте установленную цену за квадратный фут на площадь вашей крыши. Например: средний размер крыши в Канаде составляет около 2000 футов 2 , а средняя стоимость установки металлической кровли жилого дома за квадратный фут составляет около 9,50 долларов. Таким образом, средняя стоимость металлической кровли в Канаде в прошлом году составила около 19 000 долларов.

Сколько стоит металлическая крыша по сравнению с черепицей?

Цены на асфальтовую кровлю зависят от продукта и затрат на рабочую силу.Предполагая, что вы рассматриваете возможность установки черепицы среднего класса лицензированным подрядчиком, металлическая крыша для жилого дома будет стоить примерно в 3 раза больше, чем асфальт.

Факторы, влияющие на стоимость металлических кровель

Есть ряд важных факторов, которые необходимо учитывать при расчете стоимости новой металлической кровли:

  1. Металлическая подложка
  2. Дизайн панели
  3. Отделка (покрытия)
  4. Подложка
  5. Конструкция и расположение крыши
  6. Стоимость рабочей силы
  7. Зачистка и утилизация

Как разные факторы влияют на цену:

Подложка: Цены на металлы, используемые для изготовления кровельной панели, зависят от спроса и предложения на сырье и связанных с этим затрат на обработку.Оцинкованная сталь и алюминий являются наиболее распространенными металлами, используемыми для кровли жилых домов, поскольку они обеспечивают наилучшие характеристики за свои деньги. Хотя экзотические металлы, такие как медь, цинк и нержавеющая сталь, работают исключительно хорошо, они менее распространены, поскольку их стоимость для большинства людей непомерно высока.

Дизайн панели: Два основных варианта дизайна, влияющих на цену, — это перекрывающиеся панели и взаимоблокирующиеся панели. Сцепляющиеся панели будут стоить больше, чем перекрывающиеся панели, потому что они имеют больше структурных деталей, проходят более обширный процесс формования и занимают больше места на грузовике для отправки.Панели, предназначенные для соединения с четырех сторон, также будут иметь более качественную отделку, что также увеличивает стоимость.

Отделка: Также называется покрытием. Это важный фактор, который следует учитывать, поскольку он может радикально изменить косметический срок службы металлической крыши. Краски на основе полиэстера — это самая дешевая форма покрытия с самым коротким сроком службы, в то время как покрытия с формулой PVDF (поливинилиденфторид) признаны золотым стандартом отрасли благодаря их исключительному сроку службы, адгезии, устойчивости к мелу и выцветанию.

Подложка: Подложка металлической крыши, которую часто упускают из виду, является важной второй линией защиты от непогоды. Если крыша является новой постройкой, она потребует защиты от льда и воды, которая стоит в 5 раз больше, чем дышащая синтетическая мембрана (достаточная для повторного перекрытия кровли на асфальте).

Конструкция и расположение крыши: Конструкция конструкции крыши в сочетании с физическим местоположением определяет, будет ли ваша кровля классифицирована как «легкая» или «сложная» для установки вашим подрядчиком по кровле.По крыше можно ходить? Или настолько крутой, что нужна спецтехника? Перемещение по таким элементам, как долины, мансардные окна и окна, увеличивает рабочее время и увеличивает количество отходов. Например, если ваш дом находится в городе Торонто, нужно ли монтажникам покупать специальные разрешения на парковку? Переулки вокруг вашего дома слишком узкие, чтобы поддерживать лестницу? Наличие «легкой» и «сложной» крыши — это разница между оплатой в более низком и более высоком диапазоне для любого данного типа продукта.

Затраты на рабочую силу: Большинство поставщиков металлических кровельных материалов в Канаде нанимают монтажников кровли по субподряду.Как правило, у постоянных подрядчиков (которые, скорее всего, появятся в будущем) будут более высокие цены, потому что у них более высокие затраты на страхование ответственности (защищающее вас и ваш дом), взносы WSIB (или вашего местного провинциального рабочего места и совета по безопасности), менеджеров проектов , и обучающие программы. Высококвалифицированный менеджер проекта, специализирующийся на металлических кровлях, неоценим, поскольку он сможет дать рекомендации по надлежащей вентиляции, изоляции или управлению водными ресурсами. Примечание: При использовании кровельных систем с реечным креплением (не рекомендуется для использования в жилых помещениях) вы будете платить больше за труд.В некоторых случаях стоимость рабочей силы может превышать стоимость материалов, поскольку это сложный и трудоемкий метод установки.

Зачистка и утилизация: В дополнение к стоимости металлической кровли будет стоимость демонтажа и утилизации старой крыши. Если вы будете перекрывать кровлю легким материалом, это может быть необязательным шагом. Ознакомьтесь со строительными нормами и правилами вашей провинции, чтобы узнать об ограничениях по весу конструкции кровли, или обратитесь за советом к специалисту по металлической кровле.

Цены на металлическую кровлю в Канаде по типу продукта

Теперь, когда мы рассмотрели виды факторов, которые будут влиять на цены на металлическую кровлю, давайте посмотрим, чего ожидать с точки зрения ценообразования для каждого типа или класса продукции для металлической кровли. Примечание. Смета стоимости металлической кровли основана на цене материала за квадратный фут площади крыши плюс стоимость установки, называемая «установленной ценой». В крупных магазинах товаров для дома важно учитывать, что прейскурантные цены указаны только на панели из кровельного материала.Следующие ниже диапазоны цен отражают факторы, перечисленные выше, но не включают вскрышные работы и утилизацию. Цены по продуктам дадут вам представление о том, что вы можете ожидать получить или от чего откажетесь в зависимости от вашего бюджета. Включены «циклы замены кровли», так что вы можете увидеть, сколько замен крыши вам может потребоваться за 50 лет.

batten mounted steel roof

Металлическая кровля эконом-класса: пример стальной крыши с реечным креплением и открытыми креплениями.

Металлическая кровля эконом-класса:

В низком ценовом сегменте металлочерепицы представлены изделия с открытым крепежом.Первоначально разработанные для сельскохозяйственного или коммерческого использования, эти продукты также будут иметь окраску более низкого качества (на основе полиэстера) и могут быть скомпрометированы из более низкого сорта стального сплава (соотношение железа к углероду). Эти продукты будут иметь минимальные заделки и могут зависеть от герметиков и выступающих панелей. Кровля низкого уровня также будет опираться на проблемные рейки или обвязку для установки. Еще одно соображение при выборе дешевой металлической кровли — страна происхождения. Оффшорные производители вряд ли будут регулировать меры контроля качества.

Требуется техническое обслуживание: Примерно через год 10 покрытие на основе полиэстера потеряет однородность, и его необходимо перекрасить. К 15 году необходимо будет затянуть открытые винты и / или заменить винтами большего размера, чтобы компенсировать провалы, вызванные естественным тепловым перемещением.
Циклы переналадки кровли в течение 50 лет: 2-3
Ожидаемые выплаты: 6,00–8,00 канадских долларов за установленный квадратный фут.

Steel Shingle Roof

Пример металлической кровли в виде стальной черепицы.Другие разновидности стали включают стили встряски, шифера и плитки.

Стальная гонт и встряска:

В Канаде существует широкий ассортимент стальных кровельных материалов, предназначенных для использования в жилых помещениях. G90 (0,90 унции цинкового покрытия на квадратный фут стальной поверхности) является принятым «стандартом» для кровли. G110 и G115 лучше работают против кислотных дождей или в морской среде. Высококачественная стальная система не будет нуждаться в обрешетках и обвязках для установки, а панели будут сцеплены (не сдуваются из-за сильного ветра).Крыша из оцинкованной стали с блокировкой и отделкой PVDF будет иметь больший срок службы, чем более дешевые варианты из стали. Покрытия на высококачественной стальной системе иногда включают светоотражающие пигменты для повышения энергоэффективности. Принимая во внимание, что не существует стальных кровельных материалов, которые безоговорочно гарантируют от ржавчины, косметический срок службы короче функционального.

Требуется техническое обслуживание: Дополнительно, перекрасьте, чтобы скрыть ржавчину.
Циклы замены кровли более 50 лет Период: 1, если коррозией через заднюю часть панели.
Ожидаемые выплаты: 10–13 канадских долларов за установленный квадратный фут.

Shake Style Aluminum Roof

Пример алюминиевой кровельной системы Shake Style. Другие варианты алюминия включают в себя гонт, шифер и плитку.

Алюминиевая черепица и тряска:

Алюминиевая крыша, предназначенная для использования в жилых помещениях, будет иметь скрытые крепления, соединительные панели и покрытия PVDF. Аксессуары и отделка будут отформованы на заводе для обеспечения качества и единообразия. Когда в формуле краски используются световозвращающие пигменты, это наиболее энергоэффективный вариант и классифицируется как холодная крыша.Прохладная крыша летом быстро отводит тепло и отражает солнечные лучи. Экономия энергии на прохладной алюминиевой крыше поможет компенсировать премию, которую вы будете платить заранее за лучший продукт. Обладая самым высоким соотношением прочности и веса кровельного материала, алюминий может быть установлен поверх существующей крыши. Кровля поверх асфальта исключает затраты, связанные с демонтажем и утилизацией, а также снижает нагрузку на свалки. Идеально подходит для прибрежных или морских условий. Если вы живете на восточном или западном побережье, ищите продукты, на которые распространяется гарантия, в любой близости от океана.

Требуется техническое обслуживание: Нет
Циклы замены кровли более 50 лет : Нет (алюминий не ржавеет)
Ожидаемые выплаты: 14,00–22,00 канадских долларов за установленный квадратный фут.

standing seam metal roof

Пример металлической фальцевой кровли со скрытым креплением.

Металлическая кровля со стоячим фальцем:

Также известная как вертикальная панельная металлическая кровля, стоячий фальц доступен в Канаде в различных вариантах. Системы со сквозным креплением с открытыми креплениями (поверх реек) не идеальны для использования в жилых помещениях, поскольку они не допускают теплового перемещения конструкции крыши.В Канаде резкие смены жаркой погоды на холодную заставляют конструкцию крыши постоянно расширяться и сжиматься. Со временем это приводит к выпадению отверстий под винты и изгибу длинных вертикальных панелей. В терминах кровли такое коробление или волнистость называют «консервированием масла», потому что рябь напоминает рябь на канистре с маслом. Улучшенный стоячий шов будет спроектирован таким образом, чтобы его можно было установить с помощью скрытых креплений, которые оставляют панелям некоторое пространство для движения. Оцинкованная сталь G90 (минимум) и цельный алюминий с покрытием PVDF (торговые марки Kynar 500 или Hylar 5000) обеспечат более высокую окупаемость инвестиций.Как и в случае с любым стальным кровельным продуктом, гарантии не могут безоговорочно защищать от образования ржавчины, поэтому в какой-то момент может потребоваться перекраска.
Стоимость работ по установке фальцевой кровли на дом будет значительно выше, чем стоимость установки металлической черепицы или кровли. Длинные вертикальные панели необходимо обрезать, чтобы измерить всю длину вашей крыши от карниза до конька. Эти длинные и аккуратные на вид панели неумолимы, поэтому при транспортировке, обращении и установке необходимо проявлять особую осторожность.При использовании этого продукта рекомендуется привлекать для выполнения работ только самых опытных и опытных кровельщиков.
Примечание: кровля со стоячим фальцем лучшего качества устанавливается непосредственно на чистый настил крыши, подготовленный с защитой от льда и воды. Переливать кровлю стоячим фальцем поверх асфальта не рекомендуется, так как отпечатки, перенесенные на поверхность, будут хорошо видны.

Стальной стоячий шов G90 ожидаемая окупаемость: 19–25 долларов канадских долларов за установленный квадратный фут
Алюминиевый стоячий шов ожидаемой окупаемости: 24–30 долларов.00 канадских долларов за установленный квадратный фут
Алюминиевый стоячий шов со скрытыми креплениями: $ 30,00 + за квадратный фут установленного и выше в зависимости от сложности

copper roof on church

Экзотическая металлическая кровля: пример медной кровли в гонтовом стиле на церкви.

Экзотическая металлическая кровля:

Покрытие из цинка или меди с заводской отделкой доступно в виде плит со стоячим фальцем или черепицы. Экзотическая металлическая кровля, часто используемая для церквей или исторических зданий, является своего рода «специальной» кровлей, которая не является широко доступной или доступной из-за более высокой цены продукта и уровня квалификации, необходимого для установки.

Требуется техническое обслуживание: Нет
Циклы замены кровли более 50 лет: Нет (медь и цинк не ржавеют)
Ожидаемые выплаты: 50,00 — 60,00 канадских долларов за установленный квадратный фут.

Прочие соображения: Сборы, связанные со сносом и утилизацией существующей крыши, не включены выше и будут варьироваться в зависимости от подрядчика. В случае алюминиевой кровли ее можно установить поверх существующей черепицы. Тщательный анализ гарантий на продукт часто может выявить истинный срок службы продукта.Постарайтесь больше сосредоточиться на том, что написано мелким шрифтом, а не на количестве объявленных лет, поскольку большинство гарантий на кровлю рассчитаны пропорционально или содержат лазейки вокруг ржавчины.

Заключение: Если у вас когда-либо были расценки только на асфальтовую кровлю, то, скорее всего, вы все еще в шоке. В целом стоимость металлической кровли обычно примерно в 3+ раза выше, чем стоимость профессионально установленной и полностью застрахованной кровли из асфальта. В перспективе, асфальтовая кровля находится на рекордно низком уровне с точки зрения качества и долговечности, поэтому вы можете планировать замену кровли каждые 8-12 лет.Если вы планируете прожить в доме 16 лет или более, у вас есть хорошие шансы сэкономить значительную сумму денег, перейдя на высококачественную металлическую кровельную систему.

Получите подробную информацию о ценах на свой дом

Стальная кровля VS алюминий Факты

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
