Дюбеля по бетону: Какие дюбеля лучше для бетона: главные правила выбора

Дюбель для бетона: нюансы выбора и монтажа.

Содержание

• 1 Характеристики и виды дюбельного крепежа для бетона
• 2 Выбор дюбеля
• 3 Нюансы монтажа и удаления
  • 3.1 Алгоритм установки
  • 3.2 Демонтаж дюбеля

Дюбель является оптимальным типом крепления различных конструкций к базовому основанию из бетона или кирпича. Дюбель для бетона способен выдержать значительную нагрузку, но для этого его необходимо грамотно выбрать и смонтировать.

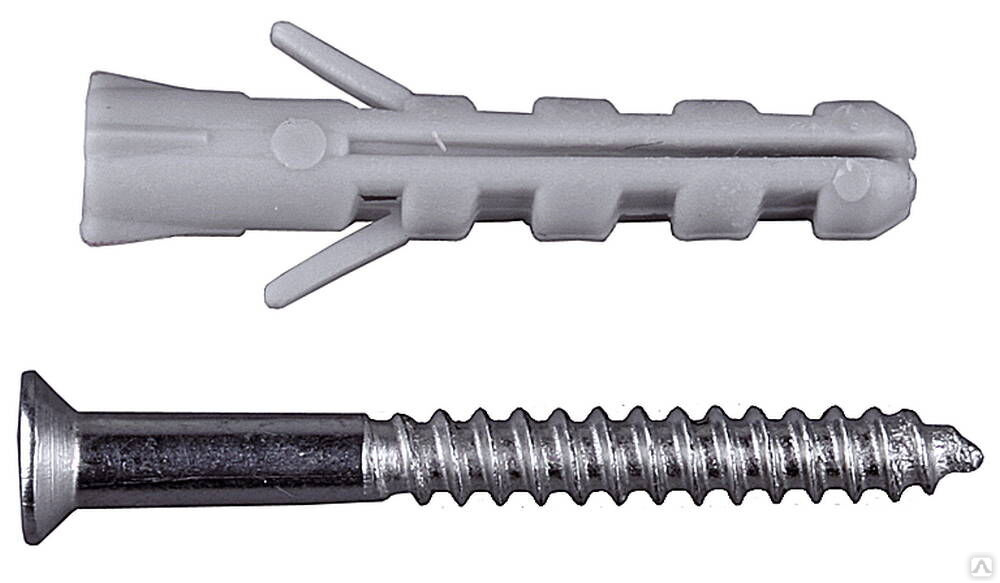

Дюбели для бетона стандартного типа с гвоздем

Характеристики и виды дюбельного крепежа для бетона

Классическим типом дюбеля для бетона является пластмассовая втулка цилиндрической формы с насечками по всей длине и выступами, предотвращающими проворачивание и выпадение крепежа. Дополняет ее, как правило, саморез или гвоздь.

Конструкция стандартного дюбеля для бетона

Помимо стандартных дюбелей на строительном рынке сейчас можно найти специальные химические крепежи для пористого бетона. Они фиксируются в готовом отверстии путем применения клеевого состава, который заполняет собой все поры. Для окончательной их фиксации необходимо дождаться застывания состава. На это уходит от двух часов до суток.

Также можно выделить еще некоторые разновидности дюбельных элементов для бетона:

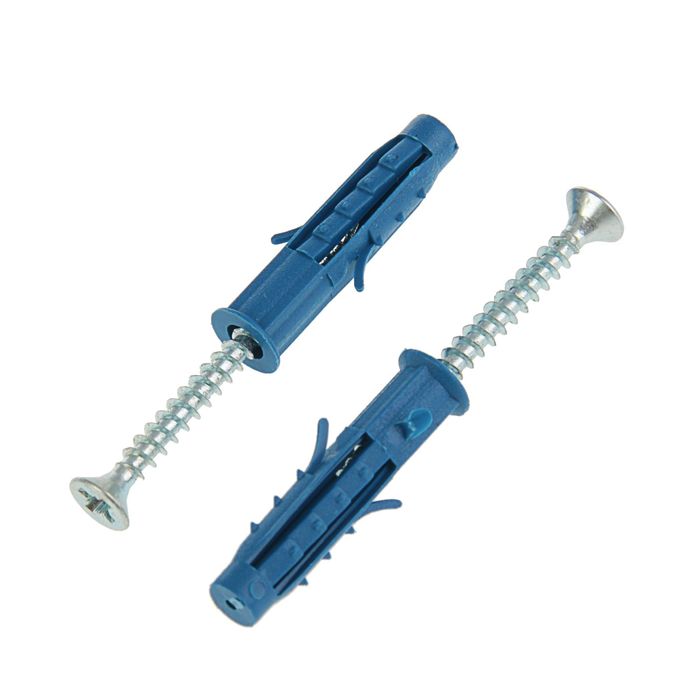

1. Распорный. От остальных его отличают размеры шурупов и выполнение последних в форме шифера.

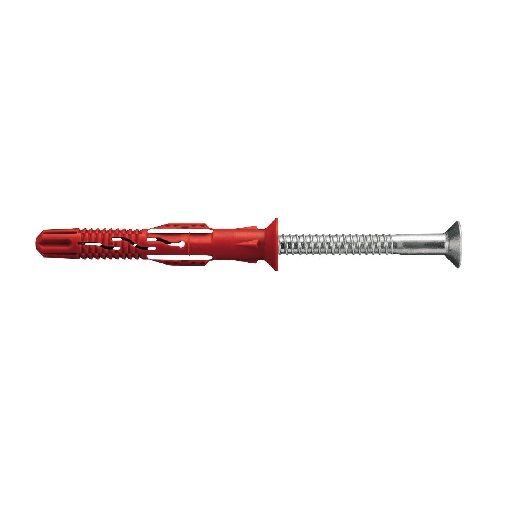

2. Дюбель-гвоздь из металла, вбиваемый в бетон молотком или специальным пистолетом.
3. Фасадный — дюбель, применяемый для монтажа каркаса на бетонные стены. Такой крепеж чуть длиннее распорного, а шуруп его обладает большей шляпкой. Устойчив к ударам материала.
4. КВТ – дюбель с широкой резьбой, позволяющей максимально надежно закрепить его в стене из газобетона.
5. GB – крепеж для стен из полистиролбетона. Его гильза похожа на распорную, но обладает спиралевидным строением. Такой крепеж выдержит максимальные нагрузки.

Разнообразие ассортимента дюбелей для бетона

У дюбеля для бетона есть масса отличий от аналогичного для кирпича. Стоит правильно выбирать крепеж, так как это влияет на результат монтажа. В большинстве случаев для бетона применяется дюбель-гвоздь. Здесь не являются подходящими саморезы или шпильки, как при работе с кирпичной кладкой. Благодаря возможности беспрепятственно забить гвоздь в бетонное основание можно быстро и качественно выполнить работу.

Дюбельное крепление для бетона является настолько универсальным вариантом, что порой сложно описать все сферы его применения. Применяется он во время ремонта для прикрепления навесных шкафчиков, вытяжек, карнизов, кронштейнов для телевизора,  бытовой техники и для решения других задач.

Выбор дюбеля

Как и любой другой крепеж, дюбель для бетона нужно правильно выбрать. Главной характеристикой является та конструкция, для которой будет использоваться этот элемент:

1. Для закрепления конструкций, имеющих значительный вес, применяются дюбели с длиной не менее 85 мм.
2. Для горизонтальной фиксации в стену из бетона подбирают дюбели с длиной не менее 30 мм. Диаметр крепления в этом случае должен составлять от 7 до 11 мм.
3. Для тех работ по монтажу, где нагрузка предполагается снизу, например установки подвесного потолка или светильников, применяют дюбели с распорными механизмами.

4. В быту лучше всего использовать дюбели из нейлона, способные выдержать до 75 кг нагрузки. Металлические чаще всего монтируют на промышленных объектах.

Конструкция строительного пистолета для крепления дюбелей

Нюансы монтажа и удаления

При тщательном изучении технологии установки можно самостоятельно выполнить качественный крепеж в домашних условиях. Для проведения работ необходимо подготовить те инструменты, которые понадобятся в работе. Это:

• ударная дрель или перфоратор с победитовым сверлом;
• дюбель-гвоздь;
• изолента;
• молоток.

Для фиксации дюбеля в стене не требуется много инструментов

Алгоритм установки

После подготовки всего необходимо можно приступать к работе по следующему алгоритму:

1. Наметка места установки дюбеля на стене при помощи ручки или карандаша.
2. Создание небольшого углубления гвоздем, чтобы впоследствии была возможность качественно выставить сверло.
3. Выполнение на сверле отметки для контроля глубины отверстия. Для этого к сверлу прикладывается дюбель и в нужном месте наматывается изолента. Стоит помнить, что отверстие всегда чуть глубже, чем сама длина дюбеля.
4. Расположение дрели строго перпендикулярно базовой поверхности и сверление.
5. Удаление цементной крошки и пыли из проделанного отверстия. Удобно это делать при помощи пылесоса.
6. Вбивание дюбеля в отверстие при помощи молотка до упора. Делается это аккуратно.
7. Ввинчивание шурупа в дюбель или забивание гвоздя, если он предусмотрен.

Процесс монтажа дюбеля в бетонное основание

Демонтаж дюбеля

Нередко случаются ситуации, когда уже имеющийся дюбель необходимо удалить из стены. Чаще всего такое случается при необходимости выравнивания стен перед оклейкой или другой декоративной обработкой. Вынуть дюбель из бетонной стены не так сложно.

Для этого понадобятся нож, штопор, пробойник, молоток, саморез, шило, паяльник, болгарка, гвоздодер. Не все перечисленные инструменты будут нужны, как правило, используется один или несколько.

Вот способы удаления:

1. Для того чтобы убрать пластиковый дюбель, в него вкручивают на 2/3 шуруп подходящего размера. После этого головка шурупа надежно фиксируется плоскогубцами и вытягивается вместе с дюбелем. Шляпку можно зацепить и гвоздодером. Этот способ еще эффективней, чем предыдущий.
2. Если дюбель для бетона «сидит» в стене максимально плотно, то не всегда есть необходимость его вытаскивать. Можно просто срезать выступающие края и заделать отверстие шпаклевкой.

Снятие дюбеля из стены плоскогубцами

3. Для удаления дюбеля, в котором наблюдается металлический обломок самореза или шурупа, необходимо расплавить основу крепления из пластика, подцепить элемент плоскогубцами или кусачками и вытащить из гнезда.
4. Дюбель-гвоздь, для монтажа которого необходим пистолет, вытащить можно если с разных сторон обработать его частыми и сильными ударами молотка. Так он расшатается и быстро снимется гвоздодером. Если он не расшатывается, то рядом с ним необходимо проделать отверстие сверлом, имеющим твердосплавный наконечник. Это значительно уменьшит сцепление крепежа с основой и дюбель лучше выйдет.

Чтобы быть уверенным в качестве крепления для бетона, важно грамотно подобрать дюбель и смонтировать его в основание. Только при четком следовании инструкции получится желаемый результат.

Дюбеля для бетона: особенности и крепление

Разновидности элементов крепления по бетону

Дюбеля, наряду с анкерными болтами, являются наиболее оптимальным крепежом для закрепления бытовых предметов на бетонных стенах. Они надежно удерживают не слишком тяжелые шкафчики, полки и другие навесные конструкции. В статье рассматриваются, какие бывают дюбеля для бетона — их особенности, способы установки и демонтажа элементов.

Содержание статьи

• Особенности крепежа для бетонной стены
• Материал для изготовления крепежа
• Виды дюбелей для бетона
  • Саморез в бетон без дюбеля
• Выбор дюбеля
  • Особенности монтажа дюбеля в стену
• Демонтаж крепежа

Особенности крепежа для бетонной стены

Дюбель по бетону отличается от кирпичного. Поэтому, чтобы не допустить ошибок при его установке, необходимо познакомиться с его особенностями.

На практике дюбели для бетона не слишком рационально применять на кирпичной кладке, особенно если стена выложена из пустотелого материала. В этом случае используются крепежные элементы специальной конструкции и спецификой монтажа.

Отличия дюбеля по бетону от варианта для кирпича, представлены в таблице:

Материал для изготовления крепежа

Материалами для изготовления дюбелей для бетона могут быть: пластмасса; металл. По способу установки, крепеж можно: забивать молотком; устанавливать с помощью строительного пистолета.

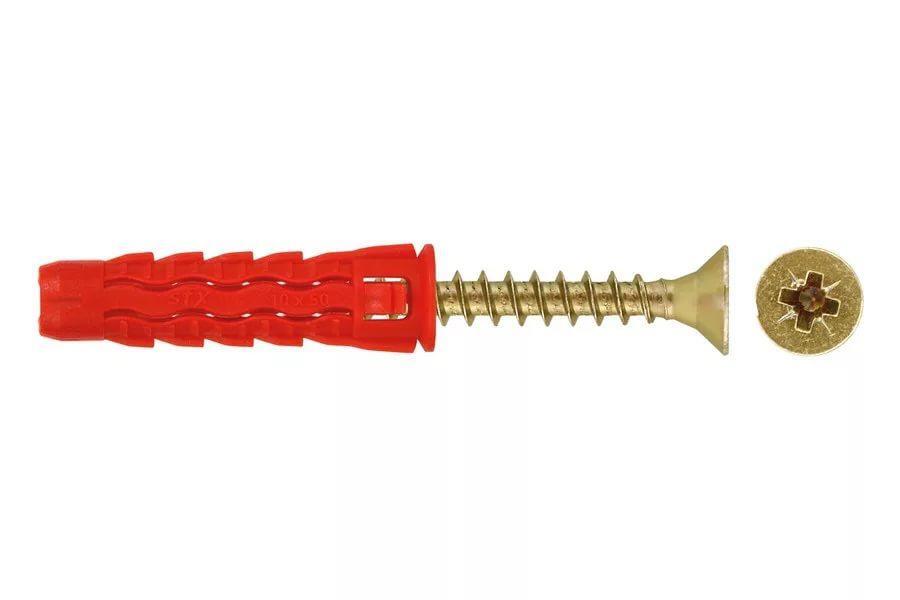

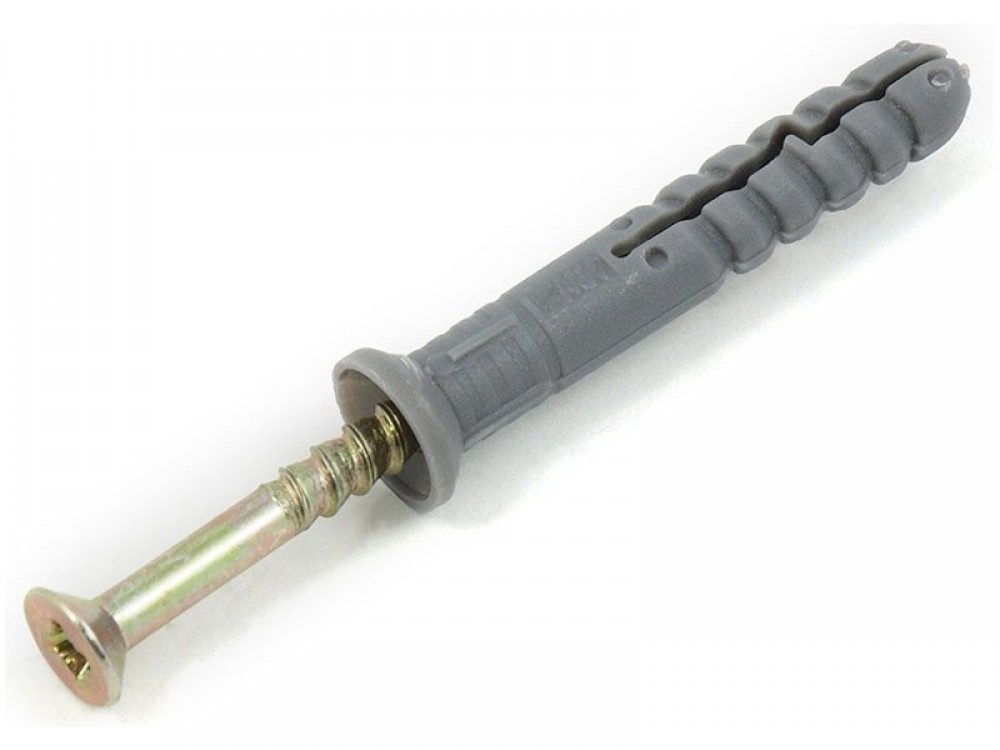

Пластмассовый дюбель в бетон

В составе крепежа имеется цилиндрический стержень, расширяющийся при забивании в его полость гвоздя, что обеспечивает прочное крепление.

• На верхнем торце имеется манжета, предотвращающая западание крепежа в предварительно просверленное отверстие. Манжетка может быть цилиндрическая или потайная.
• Существуют изделия с распорками «усами», для увеличения прочности фиксации крепежа в бетоне.
• Дюбель-гвоздь может быть с резьбой на поверхности и шлицем на шляпке. Для установки такого элемента используются отвертки. Материалом для изготовления наиболее часто служат полиамид, полипропилен или полиэтилен. Для самого гвоздя используется оцинкованный стальной сплав.
• Пластмассовые крепежи — цена их более низкая, используются для монтажа предметов небольших размеров. Для тяжелых конструкций применяются их металлические аналоги.

Металлический дюбель для бетона

Такой крепеж имеет металлический стержень, у которого гладкая поверхность без резьбы. Деталь расширяется при забивании гвоздя в отверстие стены.

Совет: Следует иметь в виду, что металлические дюбель-гвозди довольно сложно подлежат демонтажу, поэтому они устанавливаются на длительный срок использования.

Дюбелированные гвозди устанавливаются при устройстве подвесных потолков и разных металлических каркасов. Наибольшую прочность крепления можно достичь на полнотелых и твердых материалах.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фото	Особенности
Распорный	Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком. Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.
Бабочка	Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.
Универсальный	Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.
Дюбель-гвозди	Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.
Фасадный	Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.
Химический	Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.
КВТ	Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.
GB	Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

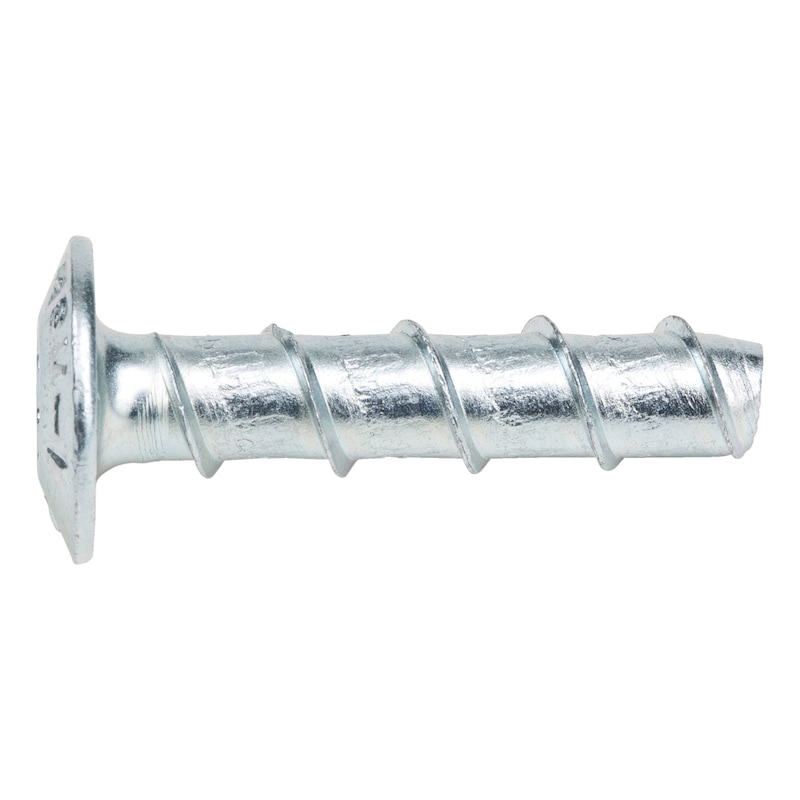

Саморез в бетон без дюбеля

Дюбель для керамзитобетонных блоков

Дюбель для бетона l=60 диаметром 10 мм

Выбор дюбеля

Приобретая для крепления к бетонной стене различных предметов, следует правильно выбрать дюбель для бетона, размеры его ориентировочно можно подобрать из таблицы:

Таблица для определения размеров крепежного элемента от вида нагрузки на него

Крепеж подбирается в зависимости от вида места, где он будет использоваться.

Перед тем, как забить дюбель в бетонную стену, должна учитываться будущая нагрузка:

• Чтобы закрепить конструкции большой массы, например, шведскую стенку или навесные тренажеры, лучше всего использовать дюбеля, у которых глубина крепления не менее 85 мм;
• При горизонтальной фиксации в бетонную стену, рекомендуется приобретать крепежные элементы, у которых глубина крепления составляет не менее 30 мм, а диаметр дюбеля с наружной стороны 7 — 11 мм;
• Для устройства подвесного потолка, светильников, где главная нагрузка располагается снизу, крепежные изделия следует выбирать с распорными усиками и поперечными насечками;
• Подбирая дюбеля под уже просверленное отверстие, важно, чтобы параметры крепежного изделия и диаметр отверстия соответствовали между собой. В этом случае дюбель для керамзитобетона или другого материала, должен иметь диаметр не меньше размера отверстия;
• При использовании монтажного крепежа, чтобы не допустить разрушения слабых стен, дюбель должен служить смягчающей прокладкой. В этом случае крепление достаточно плотно прилегает к крепежу, а нагрузка распространяется по всему изделию равномерно.

Особенности монтажа дюбеля в стену

Технология установки дюбеля в бетонную стену

Для проведения работ своими руками требуется приобрести:

• Электрическую дрель;
• Сверло из победита;
• Острый гвоздь;
• Дюбель нужной конструкции;
• Изоленту;
• Молоточек небольших размеров.

После подготовки всех инструментов, можно начинать установку дюбелей.

Инструкция выполнения работ:

• Намечается место установки крепежа шариковой ручкой или простым карандашом;
• Гвоздем, ножовкой или булавкой делается небольшое углубление. Это позволит правильно выставить сверло при выполнении отверстия;

Совет: Диаметр крепежного элемента должен подходить под размер отверстия и шурупа. При этом в отверстия дюбели должны входить с небольшим усилием. В противном случае крепеж станет болтаться либо сдвигаться в сторону. Обязательно необходимо правильно выбрать длину дюбеля, в соответствии с длиной используемого самореза.

• Если количество дюбелей было рассчитано неправильно, изделие можно сделать самому. Для этого берутся деревянные бруски требуемой длины. Им придают округлые сечения, с утолщением сверху, и уменьшением диаметра книзу. После этого закручиваются саморезы в бетон без дюбеля;
• Сверло нужного диаметра вставляется в электрическую дрель;

Совет: На сверле следует сделать отметку, которая будет соответствовать глубине отверстия. Метка ставится на расстоянии, немного больше, чем длина дюбеля. Для этого крепежный элемент прикладывается к сверлу, и на него в нужном месте наматывается изолента, она и станет отметкой границы глубины сверления отверстия.

• Сверло ставится в проделанное ранее углубление. Дрель располагается строго перпендикулярно поверхности;
• Из просверленного отверстия удаляются образовавшиеся пыль и цементная крошка. Это можно сделать с помощью пылесоса;
• Аккуратно вставляется дюбель и забивается молотком, но не слишком сильно, до упора;
• В дюбель ввинчивается шуруп, если он входит в конструкцию.

Совет: В быту стоит использовать дюбель-гвозди из полипропилена или нейлона. Они могут выдерживать нагрузку до 75 кг, что зависит от размеров крепежа. Стальные изделия применяются, чаще всего, на промышленных объектах.

Чтобы правильно забить в стену дюбель, стоит познакомиться с видео в этой статье.

Установка пружинного дюбеля

Демонтаж крепежа

При ремонте квартиры необходима качественная отделка стен. Для подготовки помещения к оклейке обоями, нанесению какого-либо другого декоративного покрытия, требуется выровнять стены, освободив их предварительно от старых крепежных элементов.

Часто нужно удалять ненужные дюбели, через которые крепятся шурупы. Для этого существует несколько простых способов, как вынуть дюбель из бетонной стены.

Для демонтажа потребуются:

• Саморез;
• Острый нож;
• Штопор;
• Шило;
• Молоток;
• Пробойник;
• Паяльник;
• Гвоздодер;
• «Болгарка».

Способ демонтажа:

• Чтобы удалить обычный пластиковый дюбель, можно использовать саморез подходящего размера. При этом саморез вворачивается на две трети в дюбель, для надежного соединения с демонтируемой деталью. Головка шурупа зажимается плоскогубцами и вместе с дюбелем вытягивается наружу. Иногда можно использовать обычный столовый штопор;
• Шляпка самореза, ввернутого в дюбель, поддевается гвоздодером. Таким рычагом дюбель вынимается с меньшими усилиями. Но главным условием является плотное прилегание рабочей части самореза в отверстии;
• Деревянный самодельный дюбель демонтируется из гнезда частями. Для этого элемент дробится на несколько кусков вдоль волокон древесины стамеской с тонким лезвием и молотком. После разрушения дюбель аккуратно поддевается гвоздем, кончиком острого ножа или шилом, и вынимается наружу;
• Если в стене дюбель сидит достаточно прочно, его не всегда стоит вытаскивать. В этом случае острым ножом нужно срезать часть дюбеля, которая выступает над поверхностью стены, а образовавшееся углубление замазать строительным гипсом и тщательно выровнять;
• При удалении дюбеля, в котором застрял обломок шурупа, используется нагретый паяльник. Инструментом расплавляется пластиковая основа дюбеля, затем обломок крепежа поддевается кусачками или круглогубцами и вытаскивается из гнезда;
• Металлический дюбель-гвоздь, забиваемый в бетон строительным пистолетом, предварительно следует обработать частыми, достаточно сильными ударами молотка, по выступающей части детали с разных сторон. Чаще всего дюбель расшатывается, а затем он сравнительно легко вытаскивается гвоздодером;
• Если не удается сразу расшатать металлический дюбель, нужно рядом с ним проделать в стене углубление сверлом с твердосплавным наконечником или металлическим пробойником. Такая круговая воронка уменьшает площадь сцепления изделия с материалом стены, что сделает демонтаж значительно легче. Если это не поможет, выступающую часть дюбеля нужно обрезать «болгаркой» и заровнять углубление.

Пластинчатые дюбели в бетонных плитах

Используйте плоские дюбели в строительных швах, чтобы уменьшить риск случайного растрескивания.
