Дюбели: строение, разновидности, сфера применения

При благоустройстве жилых помещений и в ходе выполнения ремонтно-строительных работ обычно возникает необходимость в обеспечении надежного крепления навесной мебели, электрического и нагревательного оборудования, предметов интерьера к различным установочным базам. Решается эта задача использованием специальной крепежной детали – металлического фиксатора, а также дюбелей, произведенных из полимера, например, нейлона. Элементы крепления последнего типа нельзя рассматривать в качестве универсального соединительного приспособления, хоть современная промышленность выпускает их в большом разнообразии. О них и поговорим.

Конструкция

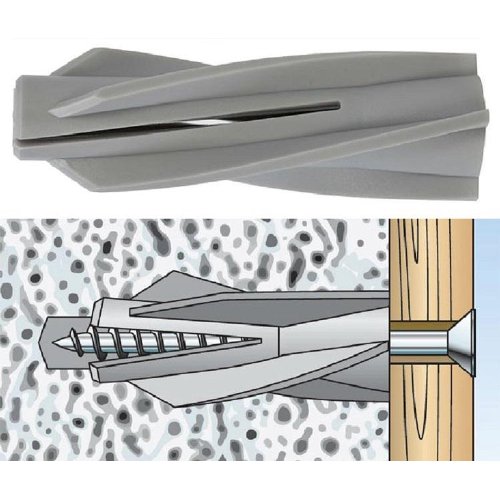

В основу работы дюбеля заложен распорный принцип. Этот крепежный элемент выглядит как цилиндрический стержень. В его конструкцию входят две части:

• нераспорная. Предотвращает контакт металлической основы метиза с материалом прикрепляемого изделия;

• распорная. При монтаже расширяется. Собственно, за счет этого явления и формируется надежный крепеж.

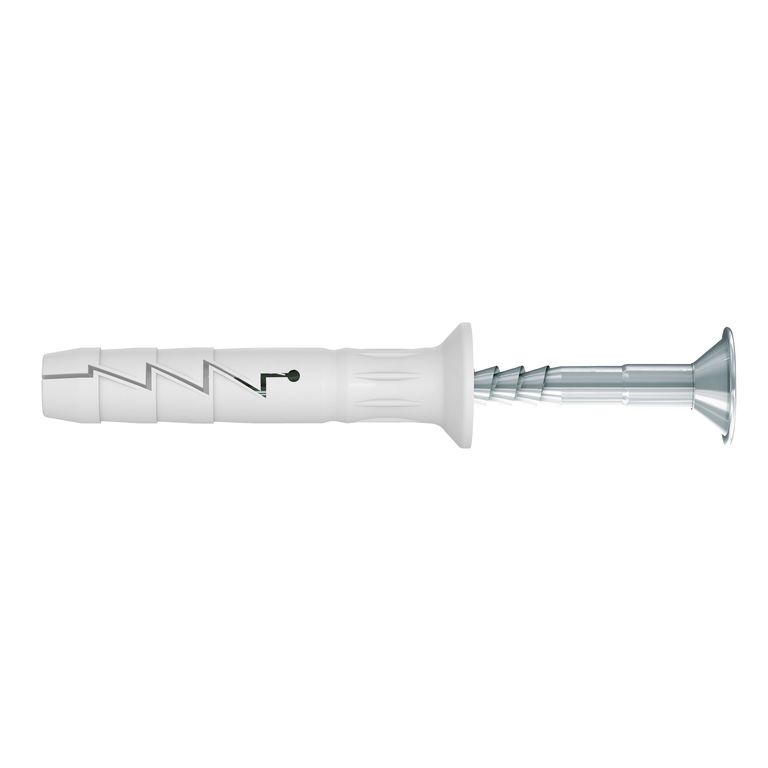

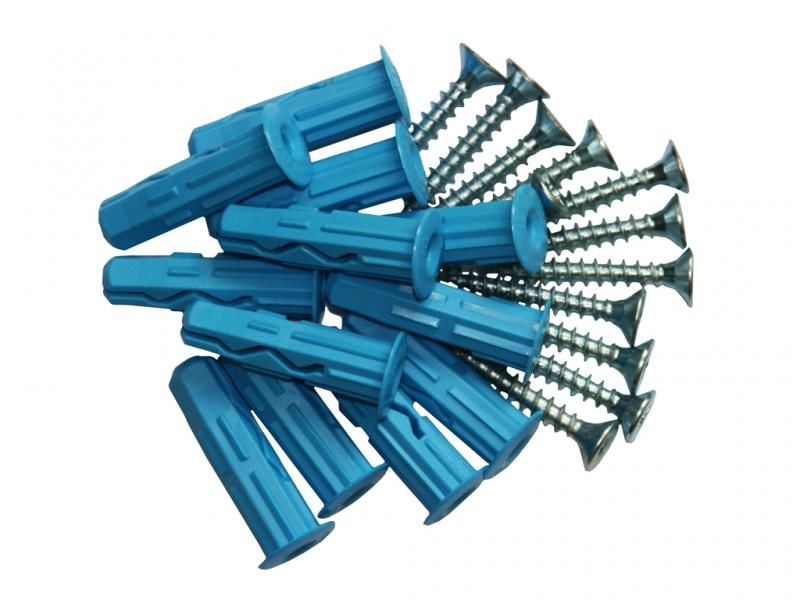

Как выглядит универсальный дюбель, можно узнать, изучив рисунок.

Используя определенные типы дюбелей, можно решать конкретные задачи:

• прокладка кабельных каналов – т.н. дюбели-хомуты;

• монтаж подвесных конструкций, например, каркасов натяжных потолков, массивных люстр –это крепежи анкерного типа;

• оснащение крыши и фасада слоем теплоизолирующего материала – тарельчатые изделия;

• установка дверных коробок и оконных рам – дюбели удлиненные;

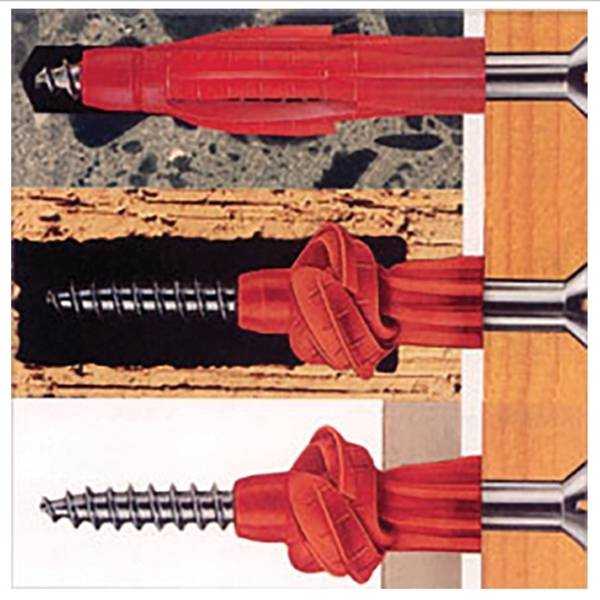

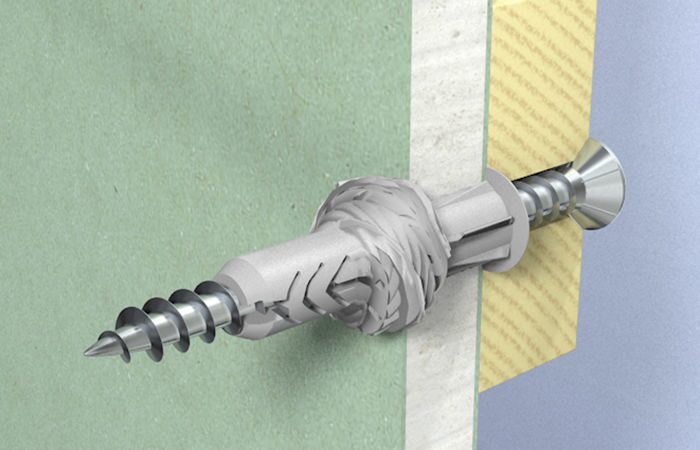

• фиксация навесных шкафчиков, книжных/посудных полок, элементов потолочного и настенного крепления – винтовые метизы универсального типа.

Особой популярностью пользуются дюбель-гвозди. Рассмотрим крепеж данного вида подробнее.

Особенности дюбель-гвоздей

Конструктивными компонентами этих деталей являются:

• дюбель. Это – цилиндр, изготовленный из полимера либо металла, имеющий распорные элементы. Его часть, прилегающая к установочной базе, оснащена манжетой. Такое конструктивное решение предотвращает проваливание тела дюбеля в монтажное отверстие;

• гвоздь. На его ножке проделана несимметричная резьба. Ее профиль препятствует извлечению гвоздя из дюбеля во время эксплуатации, однако вводу стержня во втулку данной крепежной детали не мешает. Гвоздь можно только вывинтить. Выполненный на шляпке шлиц имеет крестообразную конфигурацию. Впрочем, на рынке можно найти экземпляры с таким углублением, характеризующимся экзотической формой, например, схожей со звездочкой.

Технические характеристики дюбель-гвоздей

Современная промышленность выпускает данные крепежные детали с определенными техническими характеристиками. Для простоты усвоения актуальные сведения представлены в таблице. Единица измерения – миллиметры.

Технические требования

• Тип сплава стального стержня является устойчивым к воздействию нагрузок механического характера. Его твердость, определяемая по методике Роквелла (НRС), должна находиться в пределах 54≤ НRС≤56.
• Стержень может быть искривлен. Допустимой считается кривизна (обозначение β) при длине гвоздя:
• превышающей 50 мм, β≤0,15 мм;
• до 50 мм, β≤0,1 мм.
• Заострение может быть притуплено, но не более 0,8 мм. Переход острого участка стержня в его прямую часть не должен иметь закатов, зазубрин и признаков растрескивания. Допускается наличие у острия нескольких граней.
• Присутствие следов, оставленных при обработке зажимными приспособлениями, не выводит дюбель-гвоздь в категорию бракованной продукции.
• На поверхность данных крепежных изделий наносится катодным способом слой цинка. Его толщина должна быть не меньше 7 мкм.

Способы монтажа дюбель-гвоздей

Установка крепежа данного типа осуществляется двумя способами.

• Ручной монтаж. Для этого применяется обычный молоток, даже если поверхность гвоздя не гладкая, а с витками резьбы специфического профиля.

  Последний вариант исполнения стержня метиза позволяет легко осуществить его демонтаж. Выполнить эту операцию с изделием с гладкой поверхностью очень сложно. Как осуществляется ручной монтаж дюбель-гвоздя, представлено на картинке.

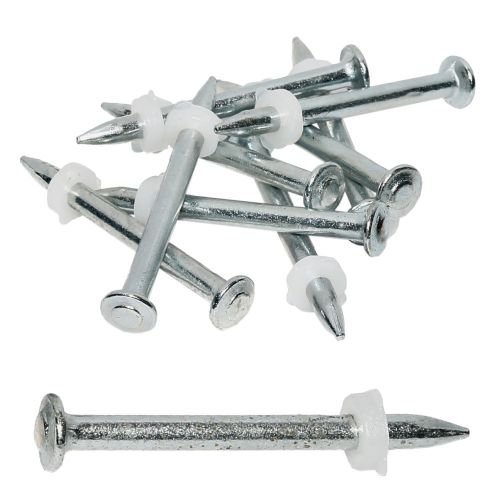

• Монтаж с применением строительного пистолета. Это метод актуален в отношении крепежных деталей, получивших название дюбель-гвозди для пристрелки. В конструкцию такого элемента фиксации не входит пластиковый распорный цилиндр. Отличительная особенность дюбеля данного вида – наличие на стержне шайбы, устанавливаемой внатяг. Подобное конструктивное решение обеспечивает надежный крепеж даже такого хрупкого материала, как лист фанеры.

Особенности выбора дюбелей

В продаже наиболее широко представлены дюбели с гильзой, изготовленной из пластика таких видов:

• нейлон. По-научному он называется полиамид (сокращенно ПА). Для производства втулок крепежных элементов данного типа используются такие виды этого сырья: ПА-66 и ПА-6;

• полипропилен. Этот материал принято обозначать следующей последовательностью букв: ПП;

• полиэтилен (далее ПЭ). Существуют две модификации данного материала: ПЭВД (аббревиатура обозначает ПЭ Высокого Давления) и ПЭНД (а это уже ПЭ Низкого Давления).

Каждому виду пластика присущи свои отличительные свойства. Основные сведения, касающиеся этого вопроса, представлены в табличной форме.

Анализ представленных в таблице сведений позволяет сформулировать ряд рекомендаций по выбору дюбелей.

ü Крепежным деталям, изготовленным из ПП, а также ПЭ следует отдавать предпочтение, когда планируются работы внутри помещений.

ü Останавливать свой выбор на дюбелях из этих же материалов рекомендуется при превалировании в помещении влажности повышенного уровня и, если предполагается контакт с агрессивной средой (например, на предприятиях пище- и химпрома). Но необходимо помнить о неизбежной потере эластичности и появлению склонности к растрескиванию, ввиду чего для создания высоконагруженных ответственных креплений детали из этих материалов лучше не использовать.

ü Для выполнения наружных работ подходят дюбели из ПА: они демонстрируют устойчивость к температурным перепадам. Однако, чтобы не допустить ошибок при монтаже, необходимо учитывать их гигроскопичность, проявляющуюся в увеличении объема данных крепежных элементов. Поэтому проводить работы с ПА-дюбелями не рекомендуется, когда весной тает снег или в дождливую погоду, проще говоря, когда на улице наблюдается повышенная влажность.

Заключение

Получить ответы на все оставшиеся вопросы по поводу существующих разновидностей дюбелей, специфики их выбора и применения позволит просмотр непродолжительного, но очень информативного видео. Его запуск осуществляется по стандартной схеме: стрелка курсора наводится на ниже размещенное изображение, а далее выполняются действия, отображенные в высветившейся подсказке.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Особенности дюбель-гвоздя 6-40. Конструкция, состав изделия, применение

Представим задачу, типичную для людей, получивших квартиру в новостройке: необходимо закрепить массивную книжную полку на бетонной стене в одной из комнат. Делать это с использованием самореза нельзя – он просто выпадет. Во времена канувшего в Лету СССР уплотнение в высверленном отверстии создавалось путем установки в него деревянного т.н. чопика. Сегодня же для этого применяются дюбель-гвозди. Такая деталь типоразмера 6×60 входит в число наиболее ходовых подобных крепежных элементов.

Особенности конструкции

В конструкцию любого дюбель-гвоздя входят следующие компоненты:

• дюбель. Он вставляется в просверленное в материале основания отверстие;

• гвоздь. Этот компонент забивается в дюбель, в результате чего лепестки пластиковой гильзы расклиниваются и упираются в поверхность гнезда.

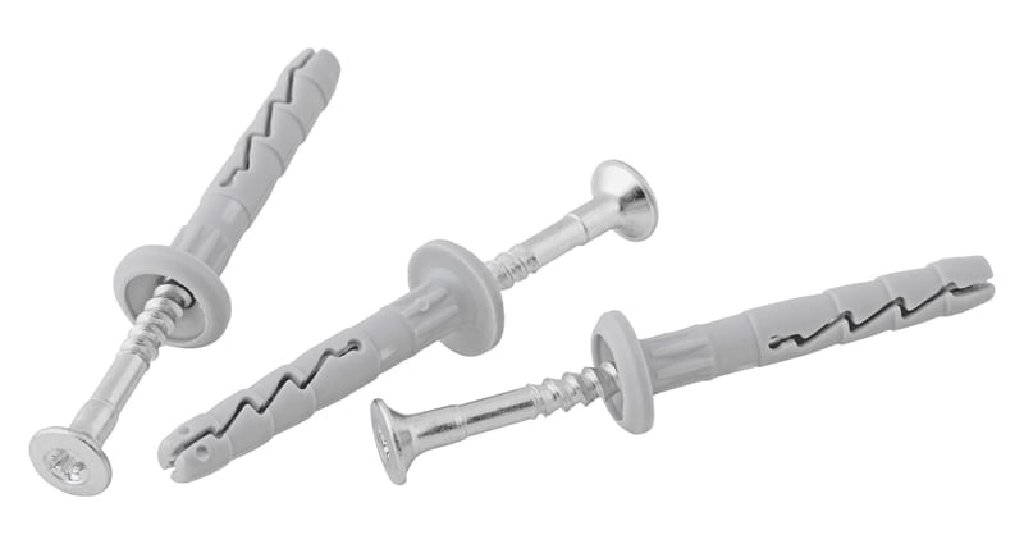

Ниже представлено изображение указанных элементов крепежной детали типоразмера 6×60.

На стержень метиза нанесены витки резьбы особого профиля с уклоном в сторону заострения. Такое конструктивное решение:

·         позволяет без чрезмерных усилий забить гвоздь в пластиковый дюбель, уже вставленный в отверстие, проделанное в установочной базе:

·         препятствует извлечению гвоздя из гильзы под воздействием внешних нагрузок, возникающих во время его эксплуатации.

Таким образом, надежность сформированного крепления обеспечивается силой трения.

Установка

Устанавливается дюбель-гвоздь 6×60 методом сквозного монтажа в следующем порядке:

• на поверхностях предмета, который нужно прикрепить, и установочной базы отмечается точка сверления;

• и там, и там одновременно проделываются гнезда;

• пластиковая гильза вбивается (очень аккуратно!) сквозь отверстие в прикрепляемом объекте в гнездо материала основания;

• гвоздь фиксируется легкими ударами молотка.

Для наглядности этот процесс ниже представлен в картинках.

Технические характеристики

Современная промышленность производит дюбель-гвозди 6×60 с определенными техническими характеристиками. Идентичность их численных значений унифицирует данные крепежные детали, сошедшие с конвейеров разных заводов, что, в свою очередь, обеспечивает взаимозаменяемость. Наиболее важные рабочие параметры дюбель-гвоздей типоразмера 6×60 выглядят так:

• минимальная сила, работающая на срез в бетоне марки B25 – 1,8 кН;

• минимальная вырывающая сила в бетоне той же марки – 1,6 кН;

• максимальная толщина объекта, подлежащего прикреплению – 30 мм;

• глубина анкеровки – min 30 мм;

• минимальная глубина при выполнении монтажа сквозным методом – 70мм:

• длина гвоздя – 65 мм;

• диаметр гвоздя – 4 мм;

• длина дюбеля – 60 мм;

• диаметр дюбеля – 6 мм.

Разновидности

Основным критерием, на основе которого принято подразделять рассматриваемые крепежные детали на виды, является конфигурация бортика пластикового компонента. Также, как и с дюбель-гвоздями 6×40, сегодня выделяют 3 типа аналогичного по функционалу крепежа типоразмера 6×60:

с бортиком цилиндрической формы. Сфера предназначения – крепление методом сквозного монтажа в бетонные, кирпичные, каменные полнотелые установочные базы плинтусов, металлических панелей и конструкций, выполненных из дерева. Используется, когда выступающая головка не является критичным фактором для эксплуатации крепежа данного вида с точки зрения его привлекательности.

Форма шлица – Pozidriv. Позволяет демонтировать метиз;

С потайной головкой. Применяется в случаях, когда необходимо спрятать шляпку гвоздя в поверхности закрепляемого объекта.

Такая конструкция предполагает возможность проведения дополнительных работ, не сопровождающихся нарушением эстетических показателей устанавливаемой конструкции;

С грибовидной головкой. Благодаря увеличенной площади шляпки этой формы предоставляется возможность повысить силу прижима закрепляемого элемента к поверхности основания.

В целом же, дюбель-гвоздь 6×60 с грибовидной головкой применяется для крепления сквозным монтажом на бетонных основаниях планок, коробок дверных и оконных проемов, карнизов и т.д.

Технические требования

При изготовлении дюбель-гвоздей типоразмера 6×60 предприятия-производители должны соблюдать ряд требований к качеству конечной продукции. Основные формулируются так:

• на поверхности гвоздя могут присутствовать следы, оставленные зажимными плашками;

• не допускается притупленность острия, превышающая 0,8 мм;

• допускается искривленность металлического стержня. Предельное значение данного показателя для дюбель-гвоздя 6×60 такое: 0,15 мм;

• гвоздь должен характеризоваться твердостью, определяемой по методике Роквелла в пределах 53≤НRС≤56. У обыкновенного дюбеля значение этого показателя меньше: НRС=51,5;

Материал изготовления

Для производства крепежных элементов этого вида применяется проволока-катанка классов KK – качественная канатная и BK – высококачественная канатная. В качестве сырья для ее изготовления должна использоваться нелегированная рессорно-пружинная конструкционная сталь марки Cт.70.

Распорная гильза изготавливается из полимеров следующих видов:

• полиамид (ПА). Другое более привычное название – нейлон. Этому легкому материалу характерна повышенная прочность. При помощи изготовленных из него дюбелей закреплять объекты можно на поверхности любых установочных баз. Рабочая нагрузка составляет 30 кг, а предельно допустимая – 120 кг. Характеризуется стойкостью к воздействию вибрации. Впитывает влагу из-за чего изменяется в объеме. Поэтому устанавливать рекомендуется в сухих помещениях.

• Полипропилен (ПП). Материалу присущи такие свойства, как твердость и прочность. Нагрузка может достигать отметки 150 кг. Выдерживает температуру Т≤+140°С. Чувствителен к ультрафиолетовому излучению, однако не склонен к растрескиванию. Устойчив к контакту с водой. Таким образом, проводить монтаж ПП-дюбеля 6×60 можно в помещениях с высокой влажностью.

• Полиэтилен (ПЭ). Этот легкий термопластичный полимер химически инертен и бесцветен. Устойчив к воздействию низких температур до минус 40°С. К нагреванию демонстрирует меньшую устойчивость: процесс деформации и размягчения начинается уже при Т = +80°С. Хорошо переносит импульсные нагрузки и стоек к повреждениям механического характера. Из недостатков ПЭ стоит отметить его горючесть.

Заключение

Дюбель-гвозди 6×60 используют при необходимости выполнения и капитального, и мелкого ремонта. Особо они востребованы, когда требуется закрепить на бетонных и кирпичных стенах деревянные конструкции, листы гипсокартона и теплоизолирующие материалы. Отдавать предпочтение крепежу данного вида следует, когда планируется создать деревянную обрешетку под облицовку постройки панелями полуцилиндрической формы (т.н. блок-хаус), тонкой обшивочной доской – вагонкой, или сайдингом.

Однако следует учитывать такой момент. В установочной базе не должны иметься пустоты. То есть крепление предметов с помощью дюбель-гвоздей 6×60 можно осуществлять в стены из нещелевого кирпича либо неячеистого бетона. Чтобы убедиться в этом и узнать альтернативные возможности формирования крепления прямого подвеса к основанию из кирпича с пустотами, просмотрите 4-минутное видео. Его запуск осуществляется очень просто: курсор наводится на картинку, которая размещена ниже, а затем выполняются действия, указанные в высветившейся подсказке.
