Дюбель гвоздь виды: Описание дюбелей для пристрелки. Типы, монтаж, конструкция

Описание дюбелей для пристрелки. Типы, монтаж, конструкция

Под пристрелкой понимается процедура забивки с помощью строительных пистолетов специальных дюбелей. Этот надежный и, одновременно, практичный крепеж устанавливается в плотные и твердые материалы самых распространенных монтажных оснований, в частности, природный/натуральный камень, металл и бетон. Дюбели-гвозди для пристрелки нашли широкое применение при креплении листов древесно-слоистой плиты – фанеры, деревянных панелей/брусьев и стальных компонентов вновь создаваемых либо модифицируемых объектов к разным поверхностям.

Конструкция

Производство данных крепежных деталей нормируют положения TУ 14-4-1731-92. Этот документ устанавливает два исполнения дюбелей рассматриваемого вида.

В конструкцию крепежа данного вида входят следующие элементы:

• стальной стержень/ножка с заостренным концом;

• шайба, наживленная внатяг на стержень/ножку;

• утолщенная широкая шляпка.

В первом исполнении стержень гладкий, а во втором – с продольными насечками. Шаг такого рифления не превышает 0,8 мм. Шайба служит для центровки с последующей корректной установкой дюбеля в правильное рабочее положение, и должна характеризоваться усилием сдвига по направлению к шляпке, превышающим 0,3 кН.

Технические характеристики

Технические характеристики дюбелей для пристрелки, утвержденные нормативным документом TУ 14-4-1731-92, приведены в таблице. Обозначение параметров соответствует литерам, отображенным на чертежах исполнений. Единица измерения – миллиметры.

Длина участка с рифлениями (см. чертеж исполнения №2) не превышает 25 мм.

Материал изготовления

Производство дюбель-гвоздей для пристрелки основано на применении катанки классов KK – качественная канатная и BK – высококачественная канатная. Допускается также использование прутков класса BД – высокой деформированности. В качестве сырья для изготовления и катанки, и прутков служит сталь:

• специальная нелегированная рессорно-пружинная конструкционная Ст.70, Ст.60C2 и Ст.55C2;

• углеродистая инструментальная У8A;


• легированная инструментальная 9ХC;

• рессорно-пружинная конструкционная Ст.65Г и др.

Крепеж в обязательном порядке подвергается процедуре термообработки. Данный этап технологического процесса выполняется с целью придания дюбель-гвоздям высокой прочности. В частности, показатель твердости НRС, определяемый по методике Роквелла, должен составлять:

• у деталей, характеризующихся повышенным качеством:53≤ НRС≤56;

• у дюбелей-гвоздей, изготовленных по стандартным нормативам: НRС≥51,5.

После завершения процедуры термообработки на поверхность крепежных элементов наносится слой цинка. Его толщина составляет не менее 5 мкм…6 мкм. Метод формирования этой защиты от коррозионных процессов – катодное восстановление с финишным пассивированием.

Технические требования

Нормативный документ TУ 14-4-1731-92 устанавливает к конечной продукции ряд технических требований. Назовем лишь наиболее важные из них.

• Дюбели-гвозди, характеризующиеся повышенным качеством, должны выдерживать без необратимого разрушения изгиб нагрузкой статического типа на угол φ≥90° либо 1-кратный удар, нанесенный свободно падающей массой.

• Допустимая степень искривления стержня/ножки для крепежных деталей длины: L>50 мм – 0,15 мм; L<50 мм – 0,1 мм.

• Притупление острия ω≤0,5 мм. По отношению к дюбелям-гвоздям стандартного качества значение этого показателя должно быть таким: ω≤0,8 мм;

• Переход острия дюбеля в часть цилиндрической формы по радиусу должен быть плавным.

  Радиусная поверхность заострения должна быть свободна от излишков металла, оставшихся после ее обработки – проще говоря, заусенцев, на ней должны отсутствовать дефекты, представляющие собой отделение слоев (т.н. расслоения). Также не допускается наличие на этом участке признаков растрескивания и закатов.

• Величина несоосности (обозначение α) внешнего диаметра насаженной внатяг шайбы и шляпки дюбеля-гвоздя по отношению к стержню должна быть такой: α≤0,4 мм. Для крепежных деталей, характеризующихся обыкновенным качеством, α≤0,6 мм.

• Не выводит в категорию брака дюбели-гвозди с округленными кромками шляпки.

• Если заострение формировалось фрезерованием, допускается, чтобы поверхность образовывалась многим гранями, ширина каждой (обозначение s) должна быть s≤1,5 мм.

• На всей поверхности дюбеля, включая острую часть, допускается наличие следов, оставленных зажимными плашками.

• Крепеж, изготовленный по чертежу исполнения №2, должен иметь прямое рифление глубиной, не превышающей 0,15 мм.

Типы применяемых пистолетов

Пристрелка дюбелей-гвоздей осуществляется с помощью специальных монтажных пистолетов. Рассмотрим наиболее популярные модели этих устройств.

Универсальный пистолет ППM-603.

В комплект поставки входят сменные стволы. Благодаря такому подходу этот пистолет может работать с крепежными деталями, диаметр шляпок которых равен 12,0, 10,0 и 8,0 мм, и с длиной стержня от 80,0 до 30,0 мм, то есть с дюбелями-гвоздями всех установленных TУ 14-4-1731-92 типоразмеров. Работа с этим инструментом не требует сверления на предварительном этапе монтажных отверстий, что существенно сокращает время крепления стальных реек и металлического профиля к разнообразным установочным базам. Корпус характеризуется низкой теплопроводностью.

Строительно-монтажный пистолет типа CMП-ЗМ.

Применяется для прикрепления хомутов трубопроводов и разнообразного оборудования к установочным базам из кирпича и железобетона путем пристрелки дюбель-гвоздей.

Ниже представлены основные технические характеристики данного инструмента.

• В смену максимально 250 выстрелов.

• Масса пистолета – 3 килограмма.

• Размерные характеристики дюбелей: длина не более 75 мм; диаметр не превышает 12 мм.
• Количество сменных стволов – 2 шт. Их длина в пределах от 28 до 40 см.

Пороховой пистолет монтажный марки ППМ-307.

Легкий пистолет, предназначенный для проведения общих строительных и внутренних отделочных работ, а также для обустройства инженерно-технических систем.

Обладает следующими конструктивными особенностями:

• защита от вполне возможного при забивании разлета некрупных осколков пристрелочной поверхности. Обеспечивается комплектацией прозрачным экраном;

• конструкция оснащена системой блокировки непреднамеренного выстрела;

• выброс из патронника стреляной гильзы – полуавтоматический. Реализуется в момент открытия.

Монтажный строительный поршневой пистолет ППМ-301

Технические характеристики пистолета ППM-301 такие:

• вес устройства – 2,5 кг;

• калибр патронов – 6,8 мм×11 мм.

• размеры дюбеля: диаметр 8 мм; длина – не более 62 мм;

• количество выстрелов (подтвержденное гарантией производителя) до плановой смены поршня – 1500;

• количество произведенных выстрелов до момента необходимости выполнения очередной чистки – не меньше 1000;

Заключение

Чтобы получить представление о принципах работы с пистолетами, предназначенными для пристрелки дюбелей-гвоздей, ознакомьтесь с видео. В нем рассказывается об особенностях такого устройства модели ПЦ-84. После просмотра, все вопросы, касательно монтажа рассматриваемых крепежных деталей будут сняты. Запуск ролика осуществляется по стандартной схеме: курсор наводится на выше расположенное изображение, а далее выполняются действия по высветившейся подсказке.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Дюбель гвоздь. Где применяется.

Дюбель гвоздь. Где применяется

Применение дюбель гвоздей актуально для получения прочного и надежного закрепления частей конструкции к монолитной поверхности стены. Благодаря своим конструктивным особенностям, они выдерживают большие нагрузки, что при определенном подборе может быть сравнимо с анкерными болтами. Компания-производитель «Русконнект» предлагает разные виды дюбелей, отличающиеся размерами, функциональными возможностями.

Что такое дюбель гвоздь

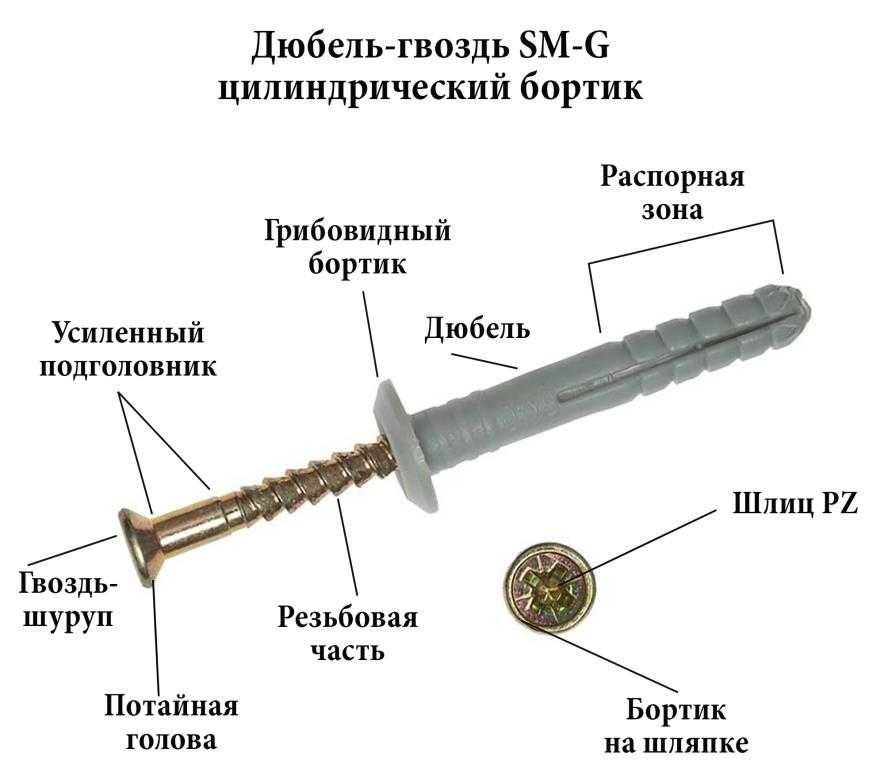

Конструктивно дюбель представлен в виде 2 элементов: пластиковой части и металлического шурупа с резьбой или без нее. Благодаря использованию ограничителя в виде манжеты устраняется риск «утапливания» дюбеля в стене. Он может быть округлым, цилиндрическим, потайным. Изготавливается крепеж в соответствии с норами ГОСТ. Изменять допускается только вес, диаметр,длину.

Назначение дюбель гвоздей соединение разных предметов, поверхностей. Крепление дюбеля актуально к бетонной, каменной поверхности, а также к керамике, гипсокартону. Исключение – ячеистый бетон, пустотелый кирпич.

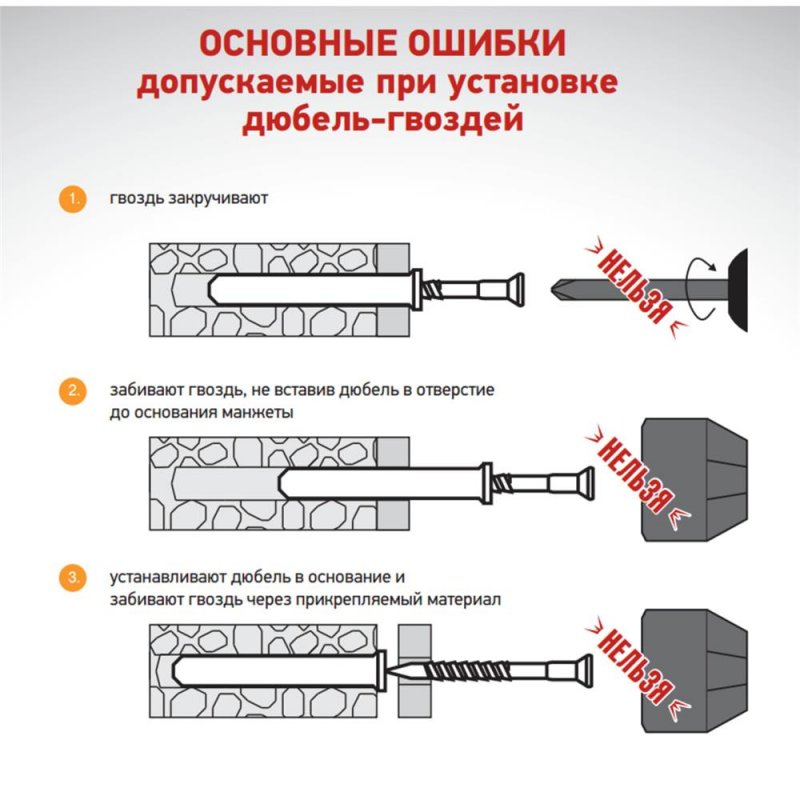

Как закрепить дюбель гвоздь

Для установки дюбеля предварительно просверливается отверстие в поверхности. В него вставляется пластиковая часть крепежа. После этого устанавливается шуруп (завинчивается или забивается молотком).

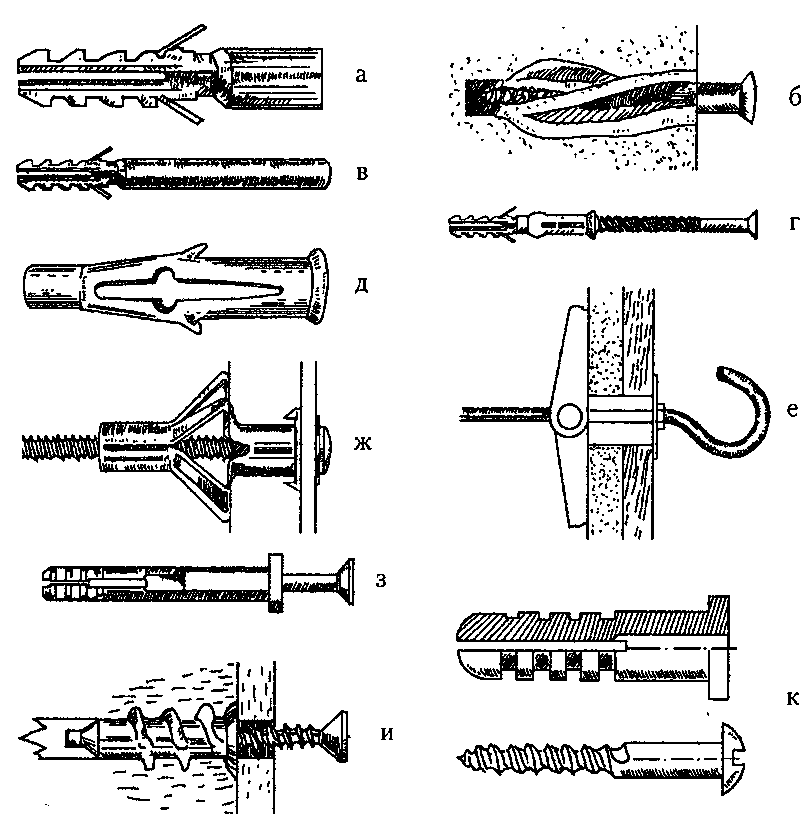

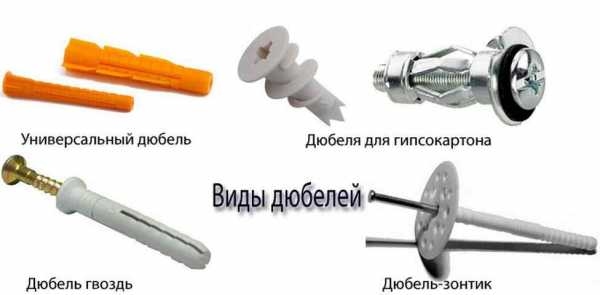

Разновидности:

1. По способу монтажа:

• для установки молотком. Такой вариант, как правило, не имеет резьбы, демонтируется тяжело;
• под ячеистые стены: дюбель имеет спиралевидные ребра, которые при установке расклиниваются;
• под кирпич, бетон: нейлоновые варианты, выдерживающие нагрузку до 450 кг;
• под щелевые с пустотами основания: длинные, с возможностью зацепки за материал;
• под обрешетку: крепят конструкцию с отступом от стены;
• универсальные: самоопределяются в поверхности с постепенным расширением;
• для тонких материалов: конструкция дюбеля металлическая для обеспечения плотного прижимания;
• под реечные направляющие: гвоздевой тип крепежа, актуальный при большом количестве крепежных узлов;
• для подвесных потолков: представлен в виде крепежей «бабочка»;
• для тяжеловесных изделий: можно использовать при установке ворот, других изделий.

Данным списком перечень видов не ограничивается.

  2. По форме бортика, головки:

• цилиндр;
• потайная головка;
• грибовидная шапка.

Размеры дюбелей.

Для определения размера следует посмотреть маркировку: первая цифра укажет на диаметр, а вторая на длину (в миллиметрах). Мелкие крепежи чаще применяются для бытового использования, большие – в промышленном производстве.
