Дюбель гвоздь какие бывают: Виды дюбелей, их назначение и правильный выбор

какие бывают, где и как их можно применять. Разновидности и технологии использования.

Гвозди, шурупы, шпильки, гайки, дюбели… Без крепежных метизов не обойтись ни в строительстве, ни на производстве, ни в быту. Дюбель-гвоздь относится к наиболее популярным изделиям данной группы, поскольку обеспечивает надежность крепления при соединении разнообразных конструкций к бетонным, кирпичным и прочим типам оснований.

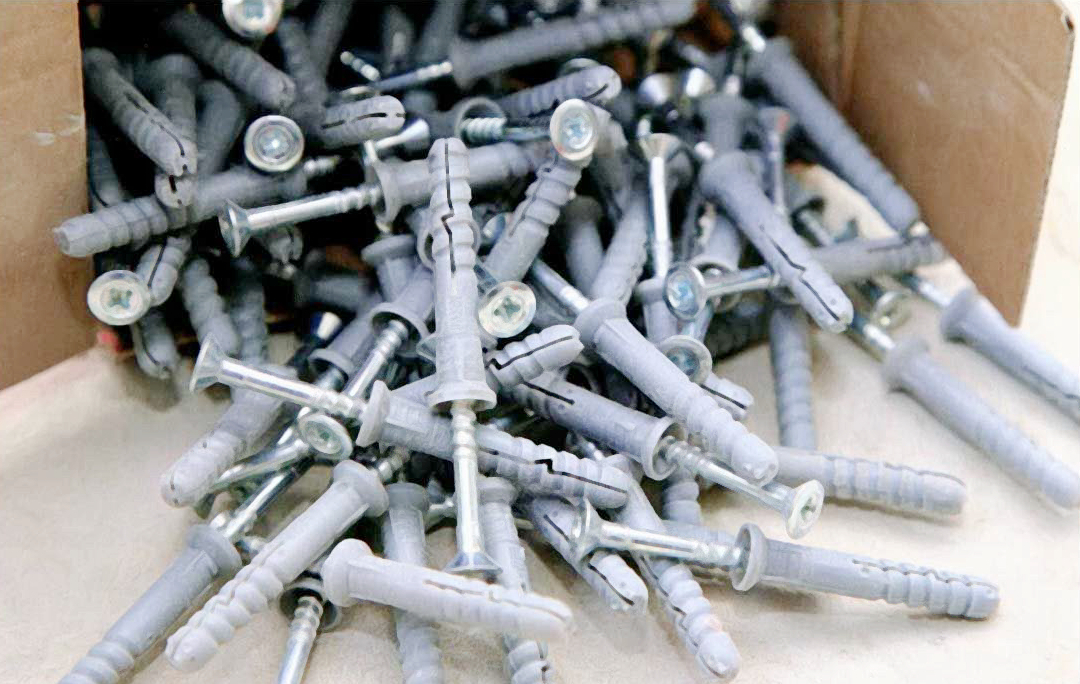

Что такое дюбель-гвоздь и его разновидности

По технологии установки и назначения дюбель-гвозди подразделяют два основных вида:

• Для забивки вручную. Слагается изделие из специального гвоздя и собственно дюбеля. Модели могут быть оснащены стопорным бортиком и иметь распорную зону. В процессе забивания гвоздя распорные элементы создают жесткую и надежную фиксацию присоединяемого предмета к базовой конструкции. Применяют дюбели в ходе отделочных работ, когда крепят легкие конструкции из древесины, пластика и прочих материалов.

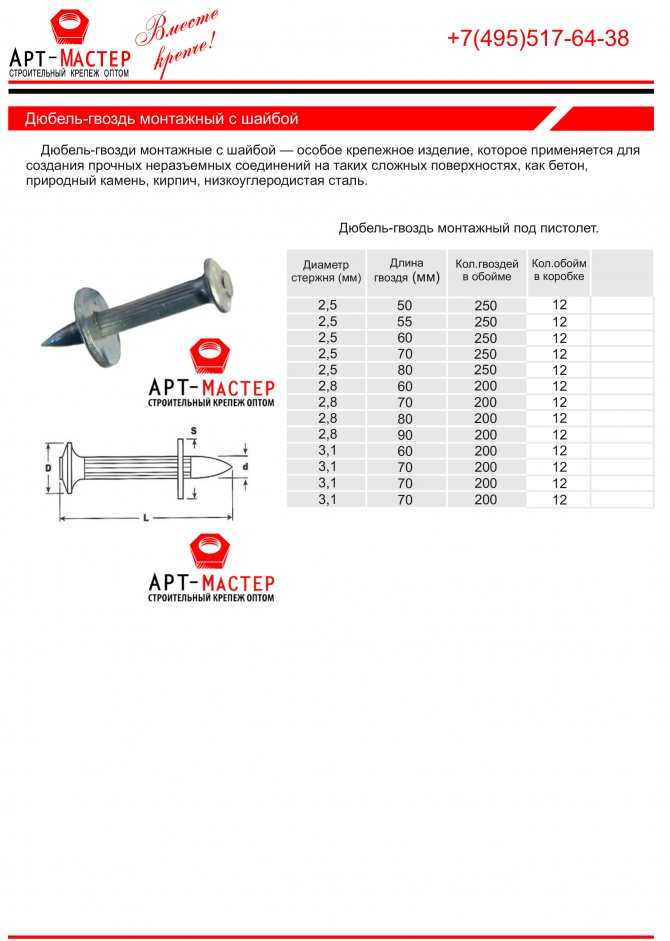

• Для строительного пистолета. Дюбель-гвозди монтажные для профессионального инструмента состоят из гвоздя, имеющего широкую шляпку, и подвижной шайбы, расположенной в зоне острия. Используют при монтировании массивных тяжелых конструкций.

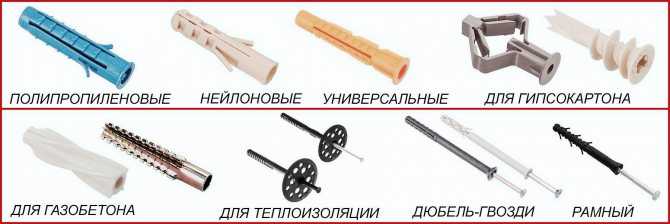

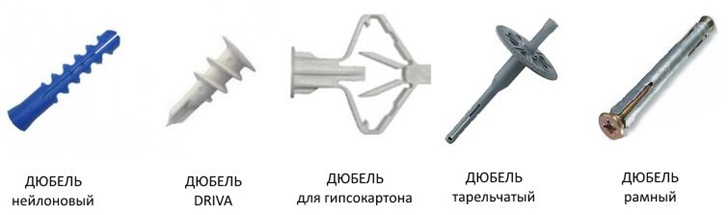

Дюбели представлены пластмассовыми и металлическими изделиями. Определенный вариант выбирают в зависимости от степени твердости базового материала.

Для изготовления синтетического корпуса применяют полиэтилен, полипропилен, полиамид, гвозди производят из стальных сплавов с защитным оцинкованным слоем. Они подходят для монтирования легких и небольших элементов.

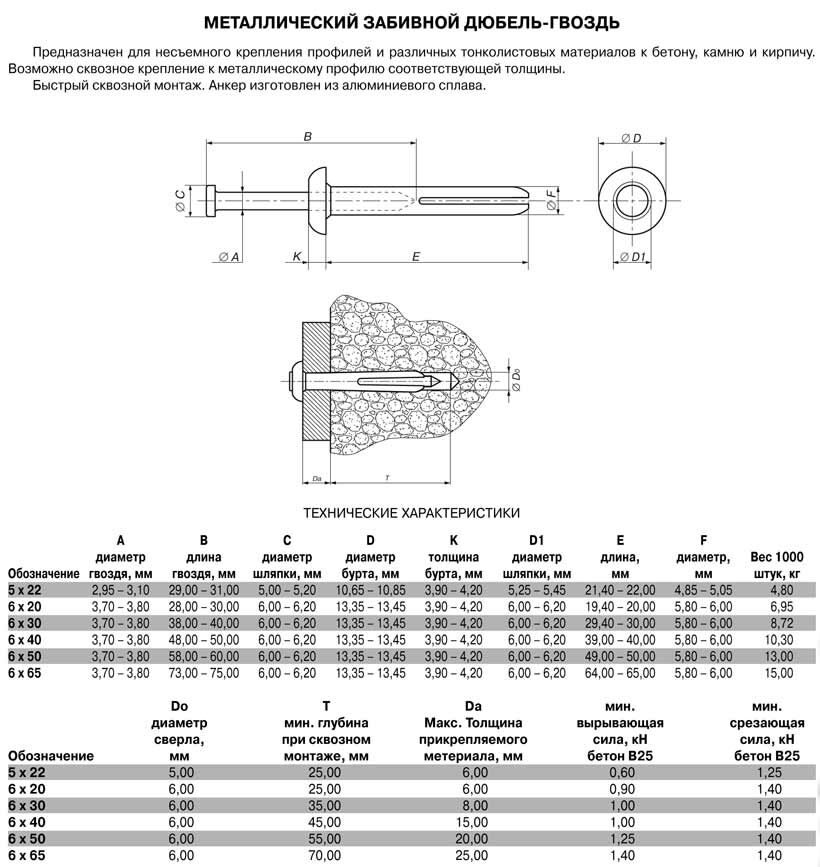

Дюбель-гвозди для бетона металлические применяют, когда предусмотрено соединение тяжелых и сложных конструктивных элементов. Основой крепления является мощный стержень с заостренным концом, который снабжается стопорной шайбой. Наличие у гвоздя массивной шляпки предотвращает его западание вглубь основания. Для изготовления гвоздей служат высокопрочные марки стали. Дюбель-гвозди металлические с наличием резьбовых шпилек или болтов производят для конструкций, имеющих особенно большую массу (до 5 тонн).

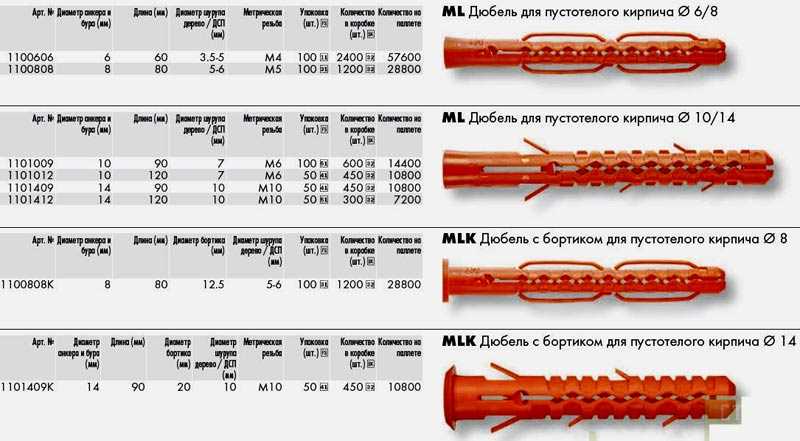

Обычный образец дюбеля не годится для фиксации к поверхностям из пустотелых кирпичей и ячеистых бетонов, а также подобных по структуре материалов, поскольку распорный элемент в теле таких конструкций не закрепляется. Но разработаны и выпускаются специальные модификации изделий, ориентированные на крепление в газобетоне и даже в гипсокартонную обшивку. На распорном теле они имеют крупную резьбу, а острие выполнено в виде перистого сверла. Пользоваться таким крепежом удобно, его просто вкручивают в конструкцию отверткой без предварительного сверления отверстий.

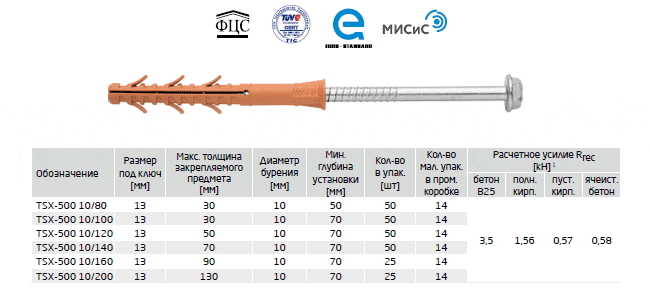

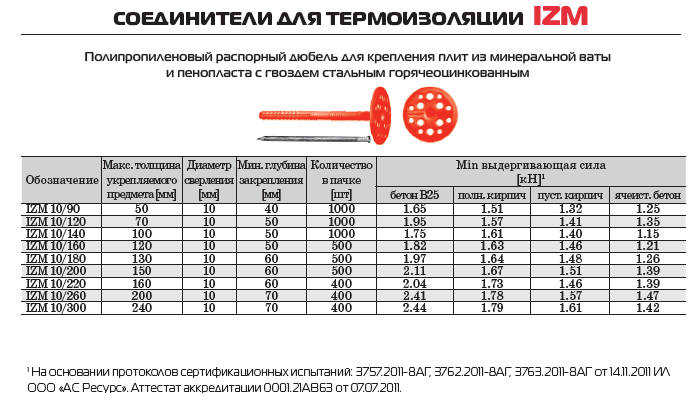

Выпускают производители также фасадные дюбели, предназначенные специально для фиксации термоизоляционного слоя. Такие изделия снабжены у основания зубчатой пластиной.

Помимо привычных универсальных крепежей появилась на рынке и такая новинка, как инъекционный дюбель. Пользуются им следующим образом. В высверленное отверстие вставляют специальный анкер в виде сетки, вбивают дюбель, а через втулку с помощью шприца вводят состав, который быстро твердеет и оказывает давление, в результате чего сетка в теле конструкции расправляется.

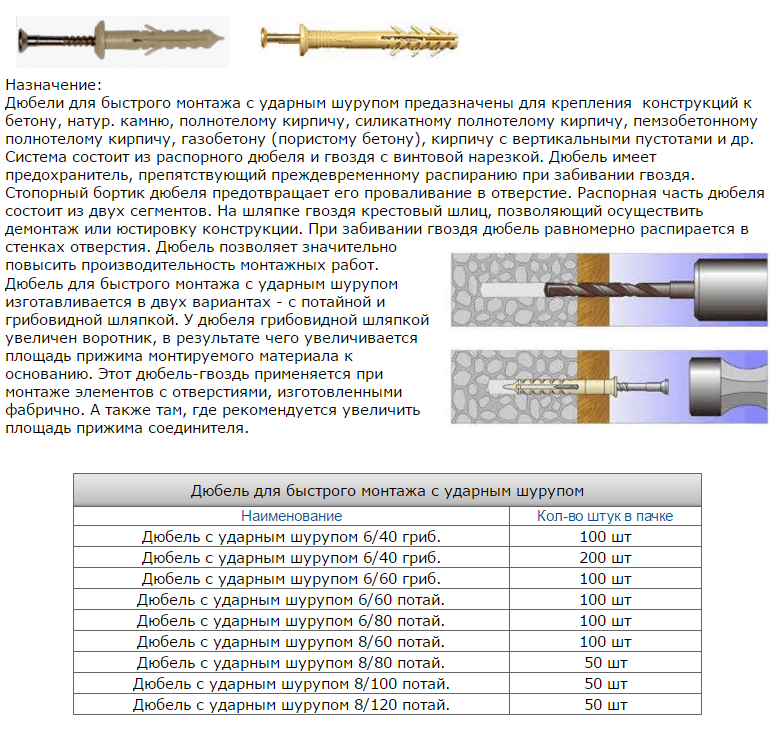

Как забить дюбель в кирпичную конструкцию или бетон

Монтаж дюбелей ручной установки абсолютно несложный. Состоит он из следующих последовательных операций:

• Сверление отверстий в точках крепления. Сверло должно соответствовать диаметру дюбеля. Отверстия выполняют глубиной равной длине крепежного элемента плюс 5 мм.
• Удаление остатков материала из отверстия.
• Установка дюбеля в подготовленную полость. Ударяя легонько молотком его постепенно погружают в отверстие. Прилегать деталь должна плотно к его стенкам.
• гвоздя. Если он имеет резьбу, то гвоздь вкручивают, вооружившись отверткой.

При использовании монтажного пистолета нет необходимости выполнять отверстия в стене. С его помощью пристреливают дюбель-гвоздь сквозь закрепляемую конструкцию, надежно фиксируя ее к базовой поверхности.

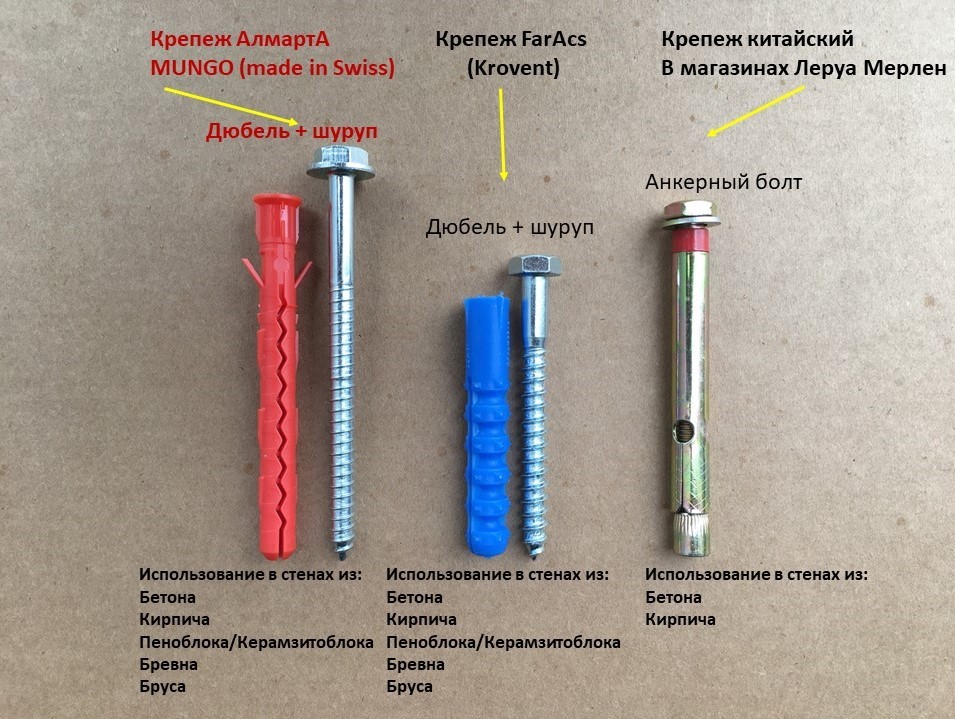

Какие факторы учитывают, выбирая изделия

При выборе крепления ориентируются на следующие позиции:

1. Величину нагрузки непосредственно на дюбель-гвоздь, базовую конструкцию и монтируемый элемент.
2. Характер нагрузки, которая бывает стационарной или динамической.
3. Вид и свойства материала (кирпич, камень, бетон, газобетон и прочие).
4. Тип фиксации.
5. Вид конструкции (потолок, несущие стены, перегородки).

Типоразмеры

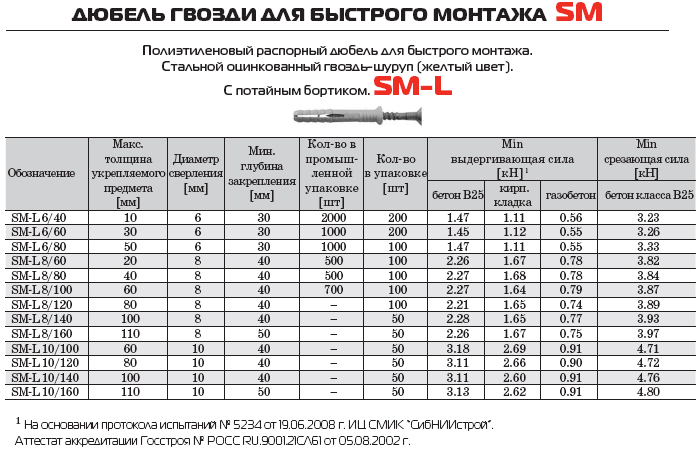

В выборе крепежного изделия важную роль играют его размеры, которые маркируются цифровым обозначением. Первая цифра указывает диаметр изделия в миллиметрах, вторая – его длину. Вариативность данных параметров достаточно велика: от 5×25 до 10×160. Каждый вариант дюбель-гвоздя имеет ограничения максимальной нагрузки.

Различные параметры и технические характеристики дюбелей регламентируются ГОСТом 28457-90. Допускаются некоторые изменений технических условий, однако существуют стандарты и нормы, которые должны строго соблюдаться. К ним относят:

• материал производства;
• минимальное и максимальное значение показателей искривления стержня;
• толщина защитного оцинкованного слоя, которым покрывают гвоздь;
• соблюдение норм несоосности стержня и диаметра шайбы.

В прочих характеристиках, указанных в ГОСТе допустимы изменения, если существуют обоснованные и проверенные технические условия.

Наиболее популярными среди потребителей считаются нейлоновые дюбели разного диаметра (2 – 16 мм), имеющие резьбу. Их применяют для стандартных базовых поверхностей из кирпича и бетона. Они без проблем выдерживают стационарные нагрузки в пределах 200 – 450 кг.

При монтировании профиля оптимальным вариантом считается крепеж размера 6×40 мм. Для фиксации разнообразных предметов к стеновым и потолочным конструкциям в крупнопанельных домах рекомендуют использовать дюбель-гвозди 6×60, 60×80 мм.

Как вытащить дюбель

Ремонт в квартире обязательно предусматривает отделку стен: оштукатуривание, оклейку обоями. Прежде чем приступить к таким работам следует очистить поверхность от торчащих гвоздей и дюбелей. В том случае, когда дюбели выступают из тела стены вместе с гвоздем, такая операция не представляет сложностей. Сначала крепеж расшатывают, а затем резко выдергивают плоскогубцами из конструкции.

Нередко хозяева сталкиваются с тем, что конструкции, ранее закрепленные на стене, давно сняты, гвозди выпали, а пластмассовые элементы остались. Чтобы их вынуть можно действовать различными способами. Например, вкрутить подходящий по диаметру саморез и попытаться выполнить действия аналогичные предыдущему способу. Или постараться высверлить его дрелью. Но нередко такие маневры не приводят к нужному результату: дюбель не извлекается.

Случаются ситуации, когда гвоздь при забивке в бетонную стену ломается и частично остается в дюбеле. Как быть в этом случае? Понадобится паяльник или газовая горелка. Пластиковый элемент дюбеля нагревают, чтобы он стал мягким, пластичным, и выдергивают крепеж пока полиэтилен вновь не затвердел. Достигнуть желаемого результата не всегда получается с первого раза, поэтому операцию можно повторить еще и еще раз.

Огромный ассортимент разных видов и размеров дюбель-гвоздей позволяет использовать их для различных целей. И сделать надежным крепление металлических конструкций или деревянного бруса к бетону, кирпичной кладке, зафиксировать штукатурную сетку, монтажную планку, плинтус и многие другие элементы.

• Внешняя отделка

размеры и сфера использования, виды и способы монтажа

Современный рынок предоставляет различные виды дюбель гвоздей. Они представляют собой модификацию обычного дюбеля, отличие которой состоит в возможности скорого монтажа путем забивания в стену. Подобные крепежные элементы обширно применяются при выполнении

• Что представляет собой дюбель гвоздь
• Сфера использования метиза
• Достоинства крепежного элемента
• Способы монтажа
• Материал поверхности для работы
• Размеры элементов крепежа
• Существующие виды метиза
• Пластиковый и металлический виды
  • Пластиковая разновидность
  • Металлическая разновидность

Поговорим об основных их разновидностях и технических характеристиках.

Что представляет собой дюбель гвоздь

Он представляет собой крепежный элемент, метиз, состоящий из двух частей. Корпус бывает преимущественно пластмассовым, насажен либо на гвоздь забивной без резьбы, либо с резьбой.

Пластиковая сторона в момент, когда в нее погружается гвоздь, расширяется в стороны, при помощи чего тело крепежного компонента закрепляется в стене или какой-либо другой поверхности.

Гвоздь изготавливают из высокопрочной стали и покрывают специальным антикоррозийным составом. Что касается корпуса, то он выполняется из полипропилена или из металла, но реже.

Сфера использования метиза

Технические параметры данного крепежа позволяют применять его для крепления к плоскостям из разных

• штукатурка;
• ячеистый бетон;
• бетон;
• пустотелый кирпич;
• гипсокартон.

Достоинства крепежного элемента

Этот метиз обладает следующими положительными сторонами:

• возможность крепить различные предметы во всевозможных строительных материалах;
• относительно простой монтаж. Высверливается отверстие в стене, отвечающее диаметру корпуса, внутри полученного углубления помещается пластиковый корпус, а в него, в зависимости от вида гвоздя, вбивается или закручивается стержень;
• гарантируется прочное закрепление за счет увеличивающихся усиков;
• довольно низкая цена в магазинах.

Способы монтажа

Известно два способа монтажа:

1. Ручной. В таком варианте применяются подручные строительные приспособления для высверливания отверстия. Если гвоздь с резьбой, его завинчивают отверткой, если без нее — околачивают молотком.
2. Автоматический. При нем применяют особый строительно-монтажный пистолет. Такой способ крепления намного быстрее и менее трудозатратнее предыдущего.

Материал поверхности для работы

Для кирпича и бетона довольно часто используется нейлоновый дюбель. Этот крепежный элемент способен справится с огромной нагрузкой, выдерживая на себе до 450 кг. Для помещения в газобетон используется специальный гвоздь со спиралевидными ребрами, которые расклеиваются и застревают в материале в момент забивания.

Если поверхность сплошная или пустотелая, то употребляется рамный дюбель гвоздь. Если требуется крепить обрешетку, то применяются дистанционные метизы. За счет его конструкции небольшие неровности стен можно успешно нивелировать.

Универсальные крепежи используют при креплении предметов на пустотелые и полнотелые материалы. Если поверхность относительно тонкая (хрупкая стена), то может использоваться металлический дюбель. Если пустотелая поверхность, то аналогичным образом применяется дюбель-бабочка. Подобные метизы в продаже встречаются со шпильками и крючками.

Для кирпичных и бетонных конструкций используются металлические крепежи со шпильками и болтами. Для гипсокартона и пористого бетона применяют специальные дюбели, которые по виду напоминаю перистое сверло.

Размеры элементов крепежа

В продаже можно встретить метизы разнообразных типов и размеров. Определить размеры дюбель гвоздя можно с помощью специальной маркировки, к примеру, 10×160 мм. Цифра, которая стоит впереди в обозначении подтверждает диаметр изделия, а цифра, следующая за ней — длину метиза. Выбор определяют исходя из массы крепящегося предмета.

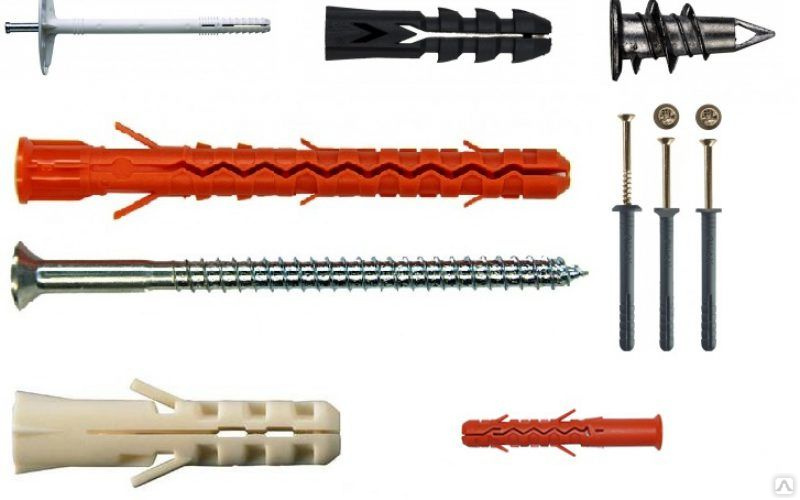

Существующие виды метиза

В рамках данной статьи предлагаем вам несколько видов этого метиза:

Универсальный. В совершенстве сочетается со всевозможными строительными материалами. Многофункциональность сводится к тому, что это изделие можно применять в пустотелых, листовых, полнотелых и прочих поверхностях. Надежность крепления гарантируется зубчатыми стопорными элементами. Наличие таких строительных вспомогательных предметов исключает прокручивание гвоздя в материале. Сфера применения у него очень широка: начиная от крепежа хозяйственных предметов и заканчивая сбором строительно-монтажных элементов.

Распорный. Дюбель характеризуется четырехсторонним распором. За счет этого поддерживается равномерная нагрузка на материал. Результативен при креплении в пустотелых и полнотелых поверхностях. При установке распорного дюбеля исключается нарушение поверхности дерева, кафеля, штукатурки и др. Достигается это за счет особого строения шейки дюбеля. Соответственно, эффективен при креплении керамического сантехнического оборудования.

Для газобетона G. B. Стержневая специализация — газобетон. В особенности эффективен при монтажных ремонтных работах: крепеж кровельных конструкций, подвесных потолков и многое другое. Основная особенность заключается в том, что они используются и для внутреннего, и для наружного крепления. Крепкая посадка в мягком материале гарантируется благодаря внешним ребрам, которые отличаются спиральной формой.

Турбо Дюбель FTP D и FTP. Используется для крепежа разнообразных элементов в газобетоне. Обладает нейлоновым дюбелем. Может применяться в комбинации с шурупами по дереву и метрической резьбой. Имеет самонарезающуюся резьбу. Существует модификация этого метиза из металла. Эксплуатируется для работ по газобетону и метрическим блокам.

Латунный дюбель (РАД). В случае, если поверхность тонкая и полнотелая, то используют данный вид крепления. Для его крепежа достаточно будет сделать неглубокое отверстие. Допустим, монтаж в сочетании с болтами и метрической резьбой.

Пластиковый и металлический виды

Сопоставим между собой особенности металлических и пластиковых дюбелей.

Пластиковая разновидность

Обладает полым цилиндрическим стержнем. В процессе забивания основы пластиковая часть постепенно расширяется. Верхняя его сторона зачастую снабжена манжеткой, за счет чего крепеж в высверленное отверстие не проваливается.

Манжетка имеет цилиндрическую или потайную форму. Чтобы создать дополнительную фиксацию, отдельные разновидности добавочно оснащают «усиками». Гвозди иногда бывают с резьбой, иногда без, на шляпке может находиться шлиц.

Металлическая разновидность

Металлический дюбель этой разновидности оснащается стержнем с гладкой поверхностью. Крепление целиком изготовлено из металла. В отверстии стены стальной корпус начинает расширяться в момент закручивания гвоздя или металлического стержня. Сам процесс монтажа простой, а вот для реализации его демонтажа потребуется усилия. Зато это обеспечивает весьма надежное крепление различных заготовок.

Выбора клиента не будет стеснен отсутствием подходящего метиза для крепления: в свободном доступе в магазинах имеется большое разнообразие дюбель гвоздей. Только прежде чем выбрать дюбель, рекомендуется принять к сведению структуру поверхности и вес крепящегося предмета.

Дюбель-гвозди: какие бывают и как применять | С вашими руками

Содержание ✓

• ✓ Преимущества любого обнаженного налога
• ✓ Строительство дубля
• ✓ Деревянные отрицания
• ✓ Металлические отрицания
• ✓ Пластиковые дуля
• ✓ Типы дуплексов
• ✓ Пластиковые дуля
• ✓ Типы дуплексов
• ✓ Пластиковые дупле
• ✓ Типы вежливых вежливых. : ВИДЕО

Мир железа огромен и разнообразен, перечислить их все могут себе позволить только всеобъемлющие энциклопедии. Поэтому мы решили остановиться на таком популярном виде креплений, как дюбель-гвозди. Как они выглядят, наверное, все знают. Но об их разновидностях мы расскажем вам в этой статье.

ПРЕИМУЩЕСТВА ЛЮБЫХ ГВОЗДЕЙ

Отдельно следует сказать о преимуществах данного вида крепежа, так как многие используют дюбели для фиксации тяжелых (а иногда и не очень) конструкций.

Причин популярности дюбель-гвоздей несколько. Эта фурнитура используется в основном с целью крепления различных по своим свойствам материалов («кирпич + дерево», «бетон + пластик», другие комбинации). В основном это достаточно твердые поверхности, такие как кирпич или бетон, в которые довольно сложно вбить гвоздь или шуруп.

Простота монтажа, пожалуй, один из весомых аргументов в пользу использования этого вида крепежных изделий. С дюбелем справится даже новичок: достаточно просверлить отверстие дрелью или перфоратором, вставить дюбель и прикрутить (закрутить) изделие.

Важным показателем является и высокая надежность такого крепления. Дюбели выдержали испытание временем и подтвердили свою прочность.

И, наконец, по соотношению «цена-качество» это один из лучших элементов крепления на рынке. Стоимость дюбель-гвоздей весьма демократична – всегда можно подобрать метизы по карману.

Ссылка по теме: Шурупы — зачем?

СТРОИТЕЛЬСТВО ДУБЛЯЖА

ЕСТЬ ЛИ НА СТЕНЕ УКРЫТИЕ?

Люстра упадет с потолка? Часто это зависит от одной маленькой детали – дюбеля. Именно он помогает шурупу или крюку настолько плотно «прижиться» в кирпиче или бетоне, что даже большой вес не сможет выдернуть крепеж из стены.

Как известно, дюбель-гвоздь представляет собой набор, состоящий из крепежа и дюбеля. Крепеж может быть обычным гвоздем, если дюбель без резьбы, или шурупом, если дюбель резьбовой.

Сам дюбель может быть пластиковым (самый распространенный вариант на сегодняшний день), деревянным или металлическим.

ДЕРЕВЯННЫЕ ДЕНИ

Когда пластиковые дюбели еще не получили широкого распространения, в домашних условиях вместо них использовались деревянные дюбели-чопики. Эти чопики можно назвать первыми дюбелями.

Использование деревянных дюбелей требует больших усилий и времени, дюбель часто колется и разваливается, после чего его уже нельзя использовать. А если не расколотый, то вытащить из него гвоздь или шуруп проблематично: отбивная выскакивает из отверстия в стене вместе с гвоздем. Разумеется, такая конструкция требовала доработки.

МЕТАЛЛИЧЕСКИЕ ОТВЕРСТИЯ

Этот вид крепления появился относительно недавно и имеет определенные конструктивные особенности. На металлическом стержне нет насечек резьбы, то есть дюбель просто гладкий. Второй элемент — втулка, в которую вставляется гвоздь: она тоже металлическая и при забивании гвоздя ломается и прочно фиксируется в отверстии. Этот крепеж считается несъемным, после установки его просто не демонтируют.

Такие дюбеля рекомендуются для крепления изделий средней тяжести. Область применения практически такая же, как и у пластиковых дюбелей.

ПЛАСТИКОВЫЕ ДУПЛИ

В категории пластиковых дюбелей мы решили объединить все разновидности этих креплений, изготовленных не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

ЭТО ИНТЕРЕСНО!

Первый запатентованный дюбель появился в Великобритании в 1913 году. Тогда инженер Джон Джозеф Роулингс придумал способ надежно зафиксировать шуруп в кирпичной кладке. В цилиндр из джутового волокна был вкручен шуруп, который раздвигал стенки цилиндра, препятствуя выпадению крепежного элемента из отверстия. С тех пор прошло более ста лет. Идея не сильно изменилась, не так ли?

Этот наиболее распространенный вид дюбелей представляет собой пластиковый элемент со специальной структурой, позволяющей надежно закрепить его внутри материала. Пластиковый дюбель делится на две основные части: бесспорную часть и распорную рабочую часть. Последняя расширяется и меняет свои размеры при попадании внутрь элемента крепления.

Также дюбель может иметь манжету — найм вокруг отверстия, не допускающий проваливания крепления в просверленное основание или в закрепляемый материал. Дюбель-гвозди применяются для крепления изделий к бетону, кирпичу, камню, другим твердым твердым материалам. Также есть крепеж, предназначенный для работы с пустотелыми материалами, ДСП и гипсокартоном.

ВИДЫ ДУПЛЕКСОВ

УНИВЕРСАЛЬНЫЙ ДУБЕЛЬ

Нейлоновые дюбели подходят для всех строительных материалов. Универсальный принцип действия (завязывание узлом или разворотом) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах. Завинчивание шурупов обеспечивает расширение дюбеля в строительном материале и сцепление с пустотелыми материалами. Подходит для шурупов по дереву, шурупов для ДСП и шурупов. Для обеспечения оптимального направления винта дюбель имеет надрез под углом. Зубчатые запорные элементы предотвращают прокручивание дюбеля в отверстие.

Это обеспечивает максимально возможную надежность установки.

Этот дюбель можно использовать для подвешивания картин, светильников, шкафов, карнизов, для крепления плинтусов и т.д.

Смотрите также: Вагонка: категории и виды четырехсторонний шаг, обеспечивающий оптимальное распределение усилий в материале и высокую несущую способность в полнотелых и пустотелых строительных материалах.

При завинчивании шурупа дюбель SX расширяется в четырех направлениях, обеспечивая надежную фиксацию в материале. Шейка дюбеля не создает упора, тем самым предотвращается действие распорных сил на поверхность материала при завинчивании шурупа. Это исключает повреждение плитки и штукатурки. Выступающий край защищает дюбель от соскальзывания в отверстие, обеспечивая простоту установки. Этот тип дюбеля подходит для шурупов по дереву, для ДСП и для дистанционных шурупов.

Применяется для установки осветительных приборов, навесных шкафов, платяных шкафов, кронштейнов для телевизоров, отлично подходит для сантехнических инсталляций (ванны и туалеты). Также подходит для наружных работ: крепления почтовых ящиков, ставней и поручней.

РАЗБОРКА ДУБЛИРОВАНИЯ S

Простой в установке нейлоновый дюбель с двусторонними проставками выгодно отличается от других моделей. Благодаря отсутствию кромки распорный дюбель S может быть установлен так глубоко под слоем штукатурки, что он достигает опорного основания и обеспечивает максимальную анкеровку. Геометрия дюбеля позволяет легко установить его в просверленное отверстие. Это способствует быстрой и легкой установке.

При использовании данного типа дюбелей есть одна особенность: их не рекомендуется устанавливать очень близко к краю (в идеале расстояние от края должно быть не менее одной длины дюбеля). Поскольку он расширяется только в двух направлениях, можно направить силы расширения таким образом, чтобы они действовали параллельно краю строительного материала. Для этого достаточно повернуть заглушку в отверстии соответствующим образом. Это позволяет уменьшить давление на края материала. Стопорный элемент предотвращает вращение дюбеля в просверленном отверстии.

Используется для установки датчиков движения, плинтусов, подвесных шкафов, картин, светильников, полок, карнизов и почтовых ящиков.

БРЫЗГАЮЩАЯ MS DUBE

В целом выполняет те же функции, что и дюбель S, с той лишь разницей, что внутренняя геометрия дюбеля MS позволяет использовать стандартные болты или шпильки с метрической резьбой для различных условий монтажа. Также, как и заглушка S, заглушка MS может быть забита глубоко в отверстие — чтобы достать ее до несущего основания и обеспечить максимальную надежность крепления. Компактная геометрия облегчает установку, что способствует быстрой и легкой установке.

СОВЕТ Если вы используете шуруп или болт без фаски (например, короткий болт укоротили болгаркой), снимите фаску на резьбе, чтобы облегчить вкручивание шурупов и шпилек с резьбой.

ДУБЕЛЬ НЕЙЛОНОВЫЙ

Мощная нейлоновая прокладка с латунным конусом предназначена для болтов и винтов с метрической резьбой. Большой внешний диаметр анкера позволяет выдерживать значительные прилагаемые нагрузки в строительном материале. Это обеспечивает максимальную несущую способность. Высокое расширение анкера делает его нечувствительным к допускам строительных материалов. Это обеспечивает простой и надежный монтаж. Внутренняя резьба позволяет использовать стандартные метрические винты или резьбовые шпильки, а также повторно использовать точки крепления. Отлично себя проявляет в бетоне и натуральном камне с плотной структурой.

ЛАТУННЫЕ ЩЕТКИ MS

Компактная конструкция латунного дюбеля с метрической резьбой снижает требуемую производительность сверления.

Структура поверхности дюбеля предотвращает его вращение в отверстии, что повышает надежность монтажа.

Внутренняя резьба позволяет использовать стандартные метрические винты или резьбовые шпильки. Завинчивание метрического винта вызывает расширение передней части латунного дюбеля, обеспечивая его надежную фиксацию.

Применяется для крепления деревянных и металлических оснований к бетону, кирпичу, твердым породам. Его также используют для крепления полок в подвалах, поручней, стеновых панелей и даже для подвесных котлов.

СОВЕТ

Если перед монтажом нужно немного удлинить латунный дюбель, в него можно вкрутить метрический винт.

METAL SPLASH DUPLEX FMD

Металлический распорный дюбель FMD специально разработан для саморезов по дереву и ДСП. Ввинчивание скребка вызывает расширение наружных металлических зубьев дюбеля, обеспечивая его фиксацию в материале и высокую несущую способность. Область применения – монтаж газовых и водопроводных труб, а также кабельных и трубных хомутов. Ребристая внутренняя поверхность анкера FMD обеспечивает оптимальное направление шурупа и позволяет использовать при монтаже один из самых распространенных саморезов — по дереву и ДСП.

СОВЕТ При установке дюбелей размером 6 х 32 и 8 38 в пористый материал (например, газобетон) их можно забить прямо в сам материал, без предварительного засверливания.

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Заглушка для газобетона GB допущена к применению в газобетоне с пределом прочности на сжатие от 2 до 4 Н/мм ² , а также в газобетонных стеновых плитах и ​​плитах с пределом прочности на сжатие от 3,3 до 4,4 Н/мм2. Это гарантирует надежность при монтаже подвесных потолков, кабельных лотков, различных трубопроводов, ограждений, фасадных элементов и кровельных конструкций из дерева и металла. Преимуществом таких дюбелей является возможность их использования не только внутри помещения, но и снаружи. Для этого нужно использовать саморез из нержавеющей стали. Наружные ребра спиралевидной формы обеспечивают плотную посадку мягкого строительного материала с оптимальным распределением давления и высокой несущей способностью.

ТУРБОДЫБЕЛЬ ДЛЯ ГАЗОБЕТОНА ФТП ТО И ФТП М

Дюбель нейлоновый универсальный для газобетона ФТП К отличается от других видов тем, что подходит как для шурупов по дереву, так и для шурупов с метрической резьбой. Наружная резьба специальной формы обеспечивает практически неразборную анкеровку и, как следствие, надежную фиксацию в газобетоне за счет плотной посадки. Это обеспечивает малые межосевые и краевые расстояния в оштукатуренных поверхностях.

Можно использовать для установки радиаторов, наружного освещения, датчиков движения, почтовых ящиков, а также картин, полок и шкафов.

Металлический вариант этого дюбеля предназначен для метрических болтов для газобетона. Он имеет маркировку FTP M и крепится стандартным шестигранником, поэтому нет необходимости использовать биты FTP EK.

ПРИМЕЧАНИЕ! Для установки дюбеля достаточно иметь молоток – специальный инструмент не требуется. Это значительно экономит время. Если все же используется инструмент (перфоратор), используйте режим сверления с выключенным ударом.

ЛАТУННЫЕ ДУБЕЛЬ РАД

Анкеры латунные для тонких плит и твердых строительных материалов предназначены для крепления ручек, мебельных щитов и кронштейнов.

Для короткого латунного дюбеля RA 4 требуется очень маленькая глубина отверстия, что делает его пригодным для тонкой ДСП. Специальная структура поверхности предотвращает вращение дюбеля в просверленном отверстии. Внутренняя резьба позволяет использовать стандартные болты с метрической резьбой, обеспечивая идеальную адаптацию к любым условиям установки.

ПРИМЕЧАНИЕ! Единственное, что следует учитывать, это то, что эти дюбели устанавливаются с помощью шестигранной металлической насадки FTP EK. Поэтому перед покупкой и установкой дюбелей проверьте наличие такой биты в своем наборе инструментов.

Ссылка по теме: Какие бывают уплотнители и что лучше выбрать

ДЮБЕЛЬ ДЛЯ КРЕПЛЕНИЯ СТУПЕНИ ТВ/ТБВ

Дюбель ТВ/ТВВ специально предназначены для крепления деревянных ступеней к бетонному или стальному несущему основанию.

Геометрия упругого элемента позволяет поглощать вибрации, предотвращая появление царапин.

Дюбель распорный пластмассовый подходит для крепления деревянных ступеней и деревянных панелей толщиной менее 30 мм в пустотелый стальной профиль (для этого используйте дюбель) или в сплошные строительные материалы (здесь пригодится дюбель TVB) .

Для дюбеля TV требуется очень маленькая полость благодаря короткому v-образному распорному элементу, что позволяет использовать его даже с узким стальным профилем.

Крепеж мебельный

Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ СБОРКИ МЕБЕЛИ

Сборка мебели — будь то купленный в магазине комплект или самодельный предмет мебели — невозможна без крепежа. Мы расскажем, какое оборудование рекомендуется для использования в каждом конкретном случае.

Саморезы

Сегодня практически не используются такие виды крепежа, как гвозди и шурупы, однако наиболее распространенным крепежом для мебели по-прежнему являются так называемые саморезы. Основное их отличие от шурупов в том, что они сделаны из закаленной стали, шаг резьбы больше, а гребень выше. Кроме того, кончик шурупа заточен, что во многих случаях позволяет не засверливать предварительно.

Однако при изготовлении мебели следует учитывать, что без сверления шуруп может отклониться от нужного направления и выскочить в самом неудобном месте или даже привести к растрескиванию или отслоению крепления, тем самым испортив деталь. Поэтому лучше предварительно просверлить отверстие под метизы. Да и само сиденье под голову желательно углубить или разозлить. Это можно сделать сверлом большего, чем головка шурупа, диаметра.

Для зенкерования существует специальное приспособление, называемое зенкером. Это может быть отдельный инструмент или дополнительный элемент, который надевается на сверло нужного диаметра и закрепляется на нем. При этом операции сверления и зенкерования совмещаются, что позволяет экономить время и силы, тем самым упрощая и ускоряя сам процесс сборки.

С небольшой натяжкой разновидностью саморезов можно назвать евровинт, широко применяемый в мебели, или, как его чаще называют, конфирмат. Это элемент специфической формы, с утолщением ближе к головке винта. Эта функция позволяет быстро и надежно соединить детали мебели. Головка евровинта может иметь крестообразную прорезь или углубление под шестигранный ключ. Поэтому при покупке следует обратить на это внимание и при необходимости приобрести набор шестигранных ключей или биту для отвертки нужного размера.

Используя еврошурупы, необходимо просверлить отверстия специальным инструментом — дрелью, совмещенной с фрезой. Это так и называется — сверло для подтверждения. Купить его можно в любом магазине, где продаются скобяные изделия и инструменты. Без этого простого приспособления крепить детали мебели к евровинту просто невозможно. В дальнейшем головки еврошурупов и саморезов закрываются самоклеящимися заглушками из ламината соответствующего цвета или заглушками из пластика.

Стяжка поперечного сечения

Часто готовые тумбы и тумбы устанавливают вдоль одной стены, образуя тем самым единый гарнитур. В этих случаях для соединения готовых изделий друг с другом используется специфический элемент крепления, который называется перекрестной стяжкой. Представляет собой соединение двух частей: одна часть представляет собой полую трубку с резьбой внутри, вторая — винт с такой же резьбой снаружи. Длина такой стяжки соответствует двойной толщине стенки шкафа. Головки выполнены в виде полукруглых элементов, наподобие головок винтов, с крестообразными прорезями под отвертку или соответствующую биту отвертки.

Эксцентриковая стяжка

В случаях, когда необходимо сделать соединение скрытым или незаметным снаружи, применяют более сложные крепления. Одним из них является эксцентриковая муфта. Он представляет собой сразу три детали. Одна часть – это сам эксцентрик, который устанавливается в высверленное в первой детали углубление. Второй – шпилька со специальной головкой. Шпилька вкручивается в третью деталь – сиденье, которое ставится в отверстие, выбранное в ответной части второй детали шкафа. Головка штифта входит в приемное отверстие эксцентрика, сам эксцентрик проворачивается простой, но достаточно большой и прочной шлицевой отверткой по часовой стрелке до упора.

Для эксцентриковых стяжек необходимы специальные сверла. Их называют сверлами Форстнера. Их особенность в том, что поверхность просверливаемого отверстия остается ровной, а не конической, как у обычного сверла.

Диаметр таких сверл должен соответствовать диаметру эксцентрика и посадочного гнезда. Такие скрытые соединения требуют особой точности при сверлении углублений и отверстий. В домашних условиях выполнить такую ​​работу не всегда возможно. А на фабриках, производящих мебель для таких работ, используются специальные шаблоны – кондукторы.

Уголки мебельные

Уголки мебельные, широко используемые для соединения мебельных щитов, не потеряли своей популярности. Существует множество видов крепежа как в металлическом, так и в пластиковом исполнении. Уголки представлены в разных цветах, так что можно достаточно точно подобрать цвет панели.

Для стекол и зеркал

Популярные сегодня стекла или зеркала фиксируются на деталях с помощью специальных клеевых составов, фигурных зажимов с резиновыми вставками или путем сверления отверстий непосредственно в стекле. Выбирая этот тип крепежа, следует обратить внимание на вес, который он способен выдержать. Этот параметр должен быть указан в инструкции по применению данного типа арматуры.

Внимание!

Для того, чтобы просверлить отверстия в стекле или зеркале, необходимо использовать специальные сверла.

Во время работы важно охлаждать обрабатываемую область водой. Закаленное и армированное стекло нельзя сверлить самостоятельно. Такую работу придется доверить профессионалам.

© Автор: Владимир Кунаев

Какой дюбель для какого материала

Мебельный крепеж. ТОП 10. Мебель своими руками.

Посмотреть это видео на YouTube

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Dowel Nail — изображения и стоковые фотографии

изображения

• изображения
• Фото
• Графика
• Вектор
• Видео

Durchstöbern Sie 1.

Sortieren nach:

Am beliebtesten

Verbindungselement Symbole festgelegt. Линия с редактированием…

Befestigungssymbole gesetzt. Набор линейных элементов дизайна Verbindungselementen. Linie mit bearbeitbarem Strich

Das kleine Loch mit der Kunststoffstollen in der Betonwand.

Das kleine Loch mit der Kunststoffklemme in der Betonwand zur Installation des Metallgestells des Regals, Frontansicht mit dem Kopierraum.

Gebrauchte Baunägel und Montagematerial

Gebrauchte Konstruktionsnägel und Montagematerial

Gemischte Schrauben und Nägel. Industrieller Hintergrund….

Schraubensortiment-Set Seite und von oben Ansicht

Жена, мебель для дома zusammenbaut

Nahaufnahme Foto einer nicht die nicht erkennbaren kaukasischenbaren Einbaudübel

Schraubendreher und Schrauben auf einem Holztisch.

Verschiedene Ankerbolzen aus Stahl auf weißem Hintergrund, Ausrüst

Renovierung Konzept

Nahaufnahme von Arbeiterhänden, die Nagel in Plastikdübel und Hammer and einer Wand tener.

Schrauben- und Dübelsymbol. Reparieren und bauen Sie das…

Schrauben- und Dübelsymbol. Reparieren und bauen Sie das schwarze Silhouettensymbol. Вектор isoliert auf weiß.

Schrauben unterschiedlicher Größe und Kunststoffdübel liegen auf…

Rohstecker isoliert auf Weiß

Schrauben mit blauen und gelben Dübel

Schrauben mit blauen und gelben Dübeln auf Holzhintergrund

Schrauben mit Dübeln. Ауфшлиссен. Abstrakter Industrieller…

Реалистичная механическая работа. 3D-Bauinstrument-Set….

Haufen von Hellen Rohsteckern

Handhalteschraube mit Dübel. Isoliert auf weiß.

Schrauben mit Dübeln auf schwarzem Hintergrund. Ауфшлиссен.

Satz Schrauben, Bolzen, Muttern und Dübel auf weißem Grund

Satz Schrauben, Bolzen, Muttern und Dübel auf weißem Grund

Glänzende kleine selbstschneidende Schrauben Käfer verstreut aus. ..

Werkzeugkasten

Aufbewahrungsbox for Bolzen, Muttern, Schrauben. Box-Organisator for die Schrauben, Dübel и т. д.

Boxenorganisator für die Schrauben und Dübel auf weißem Holzgrund,

Nahaufnahme schwarzer Metallschrauben in einem Karton

Nahaufnahme, Dübel. Diese Componenten werden als…

Metallschraube und-tuch isoliert auf weißem Hintergrund

Schrauben isoliert auf weißem Hintergrund. Eine Metallschraube auf den weißen Boden gelegt.

Selbstschneidende Schraube mit Dübel.

Lange schwarze Holzschrauben в Nahaufnahme. Universelle…

Beschädigte Sockelleiste, die durch Anker an der Wand…

Rockbolt

Roter Spatel zur Aufnahme von Metallschrauben aus Edelstahl. Glänz

Schrauben und Dübel in verschiedenen Größen in einem…

Schwarze lange selbstschneidende Schrauben in Nahaufnahme in…

Rockbolts

isolierte Felsvorrichtungen

Nahaufnahme von Kunststoff-Schraubabdeckungen auf einem Holztisch

Kleine Möbelnägel in silberner Farbe nah. Текстур. Хинтергрунд.

Kleine Möbelnägel von silberner Farbe Nahaufnahme. Текстур. Хинтергрунд.

nahaufnahme photo von Stapel von Schrauben, Muttern und. ..0003 möbel montage-kit — dowel nail stock-fotos und bilder

Möbel Montage-kit

Schwarze Gewindebohrschrauben mit Kunststoffdübeln auf…

Schwarze Gewindeschrauben mit Kunststoffdübeln auf isoliertem Hintergrund

Werkzeugsymbole solider Stil. Symbolsatz für kleine…

Einfacher Satz von Reparaturwerkzeugen verwandten Vektor-Volumenkörpersymbolen. Enthält Symbole wie technischen Support, Ingenieur, Schraubendreher, Säge und Mehr.

Nahaufnahme von rotem Kunststoff-Gebäudedübel, der auf der. ..

Nahaufnahme eines roten Plastik-Baudübels, der auf der dunkelgrauen Oberfläche Liegt. Orangefarbener Dübel, Подробная информация о новых домах.

Nägel und ein Koffer für Bauwerkzeuge.

Schraubverschluss isoliert auf weißem Hintergrund,…

Hüte aus selbstschneidenden Schrauben verschiedener Art auf weißem Hintergrund. Драуфсихт, Вектордарстеллунг.

Dübel. Холер Ванданкер.

Der Arbeiter führt einen Kunststoffdübel aus nächster Nähe in die Wand ein.

Монтажный комплект для мебели

Dübel. Холер Ванданкер.

Der Arbeiter führt einen Kunststoffdübel aus nächster Nähe in die Wand ein.

Hintergrund des Dübelnagels. Селектив Фокус.

Einzelner Dübel auf weiß. Ауфшлиссен.

Einzeldübel auf weiß. Ауфшлиссен.

Montage-Kit Für Möbel

«Montage Inbusschlüssel Oder Secskantschlüsselwerkzeug Und Teile Füren-wemen-vinden-vinder letemer letemen letemer letemen letemen letemer letemer letemer letemer letemer letemen letemen letemen letemen letemen letel rohrleitungen, belüftung an vertikalen und horizontalen flächen. — дюбель-гвоздь стоковые фотографии и изображения

Messinganker zum Aufhängen von technischen Systemen,.
