Дюбель. Виды и работа. Применение и устройство. Особенности

Дюбель – крепежный элемент, используемый для фиксации шурупов или саморезов в специфических поверхностях, которые не могут обеспечить достаточное удержание креплений. Он представляет собой пустотелый стержень из металла или пластика, который вставляется в просверленное отверстие, после чего распирается при вколачивании или вкручивании в него металлического крепежа. Дюбеля используются для работы с поверхностями из различных материалов, таких как камень, бетон, пенобетон, гипсокартон, газобетон, ДСП и пр.

Существует масса конструкций дюбелей, каждая из которых имеет свое предназначение и рассчитана на работу с различными материалами. От правильности выбора зависит надежность крепления.

По типу поверхности, в которую нужно вставить крепеж, дюбеля делятся на 4 группы для:
  1. Плотных материалов.
  2. Рыхлых материалов.
  3. Листовых или панельных материалов.
  4. Пустотелых материалов.
Для плотных материалов

Для установки крепежных элементов в стены из бетона, камня или монолитного кирпича используется особая конструкция дюбелей, которая создает мощный распор внутри рассверленного отверстия. Поскольку плотный материал обладает повышенной крепостью, то создаваемое давление не приводит к трещинам и другим деформациям стены. Устанавливая дюбель в твердый монолитный материал нужно сверлить отверстие глубже его стержня на 4-10 мм. Это необходимо для предотвращения его застревание, которое может возникнуть в случае наличия большого количества внутренней пыли от работы сверла.

Для плотных материалов обычно используют следующие типы крепежей:
  • Распорные.
  • Рамные.
  • Гвоздевые.

Распорные включает массу модификаций. Они могут быть изготовлены из пластика или металла, но все имеют один принцип работы, который заключается в обеспечении расширения тела гильзы при вкручивании или забивании крепежа. Это простая и надежная конструкция. Нужно отметить, что если требуется выдерживать большую нагрузку, то следует отдать предпочтение металлическим гильзам.

Рамный тип является более длинным, а поэтому и надежным. Он изготовляется из металла, причем затягивание в нем обеспечивается не саморезов, а винтом с резьбой, который вкручивается в металлическую гайку на конце гильзы. Такой способ затягивания обеспечивает очень сильную степень фиксации. Вкручивать винт можно до тех пор, пока на нем не сотрется насечка для отвертки или биты шуруповерта. К примеру, если перестараться с затягиванием распорного шурупа, то саморез просто сорвет сделанную резьбу, поэтому надежным такое крепление уже не будет.

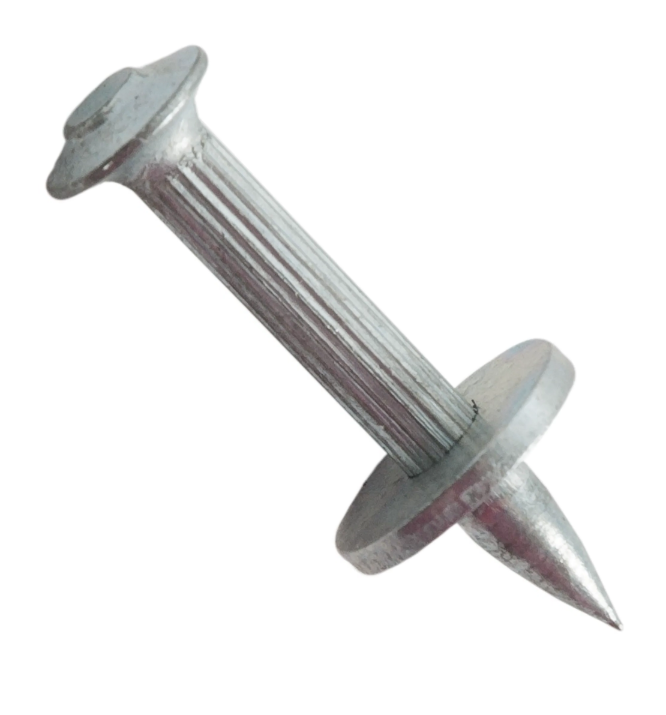

Гвоздевой тип схожий по конструкции с распорным дюбелем. Его отличие заключается в использовании специфического шурупа, который не имеет острых граней. Такой дюбель обеспечивает наименьшую надежность фиксации, но все же имеет свои преимущества. В первую очередь это касается минимальной стоимости. Кроме этого, гвоздевой тип шурупа может забиваться пневматическим инструментом или молотком. Это обеспечивает высокую скорость проведения работ. Обычно гвоздевой тип выбирается для фиксации профиля гипсокартона. Такие конструкции крепятся в нескольких местах, а кроме этого имеют небольшой вес, что позволяет создать надежную фиксацию при использовании дюбелей на расстоянии 30-40 см друг от друга.

Для рыхлых материалов
Для работы с пустотелыми или рыхлыми материалами используются дюбеля особой конструкции, которые обеспечивают надежную фиксацию, несмотря на недостатки поверхности. При работе со стенами из рыхлых материалов, таких как газобетон, пеноблок и прочими, которые расширяются при давлении распорки, используются следующие типы дюбелей:
  • С распорным концом.
  • С внешней резьбой.
  • Дюбель GB.

Распорный тип с распорным концом является универсальным для рыхлых материалов. Он представляет собой стрежень из металла или пластика, который при вкручивании крепежа создает распорку на конце, тем самым уплотняя стену глубоко внутри. При этом создается объемное тело, диаметра большего, чем толщины просверленного отверстия.

Дюбеля с внешней резьбой вкручиваются в просверленное отверстие, как и сами шурупы. Они имеют доступную стоимость и монтируются довольно быстро, при условии использования шуруповерта. При их применении нужно учитывать, что переносимая нагрузка вырывания довольно низкая. Для крепежа длиной 50 мм она составляет около 30 кг, в зависимости от плотности стены. Применяя такой крепеж нужно соблюдать небольшое расстояние между крепежами, что исключит риск вырывания.

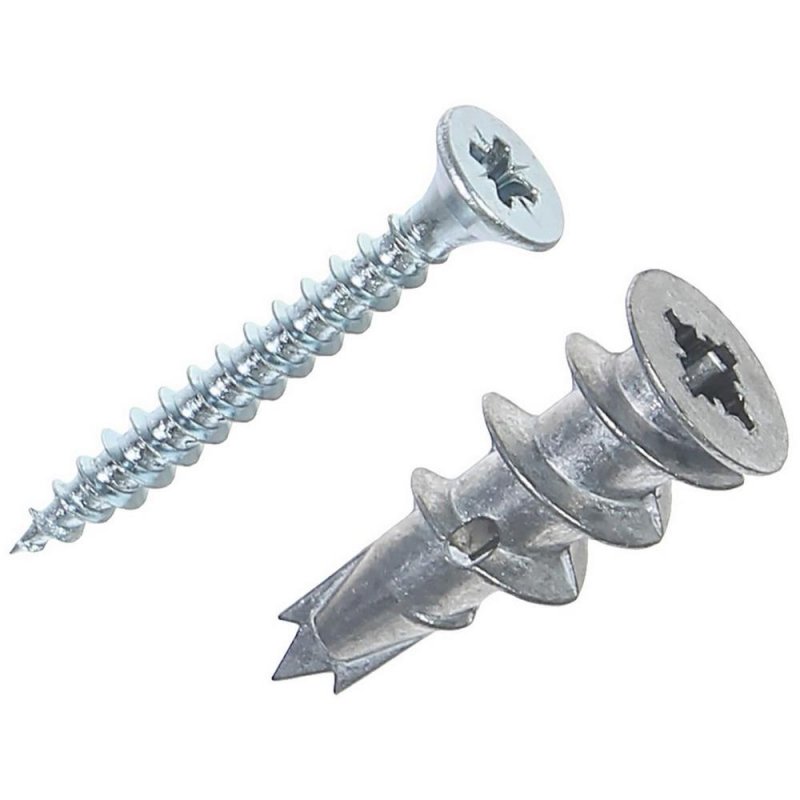

Дюбель GB имеет специальные спиральные лопасти на внешней стороне, геометрия которых позволяет создавать хорошее противодействие при вырывании крепежа. Такой стержень забивается в просверленное отверстие молотком, после чего в него вкручивается шуруп. Ребра гильзы разжимаются, врезаясь в пористый материал стены, что обеспечивает равномерное распределение нагрузки на большую площадь. Благодаря этому снижается риск вырывания крепежа из стены, в случае оказания на него нагрузки.

Для листовых или панельных материалов

Нередко бывают случаи, когда необходимо вставить шуруп в панельные материалы, такие как гипсокартон или вагонка. Обычный дюбель для этого не подходит, поскольку зачастую стенки отверстия составляют не более 1 см, после чего начинается пустота. Для решения этой проблемы используются специальные дюбеля, которые имеют боковые прорези практически по всей длины. При вкручивании шурупа их гильза складывается, образовывая зонтик с обратной стороны листовой стенки. Такой тип дюбеля берет панельный материал в тиски, при этом охватывает большую площадь его поверхности, что снижает риск вырывания при нагрузке.

К данному типу крепежей можно отнести:
  • Молли.
  • Бабочка.

Конструкция молли представляет собой гильзу из оцинкованной или нержавеющей стали. В зависимости от длины стержня обеспечивается различная площадь складывания, поэтому создаваемая нагрузка на один шуруп отличается. Обычно она варьируется в пределах 12-75 кг. При расчете количества креплений нужно учитывать надежность листовой поверхности. Если это гипсокартон, то даже взяв самый надежный дюбель, крепления в одной точке будет недостаточно.

Тип бабочка является менее надежной, чем молли, но намного эффективней для работы с листовыми материалами, чем дюбеля других конструкций. Бабочка изготовляется из пластика. В отличие от молли она имеет гораздо меньшую площадь прилегания к внутренней поверхности, поскольку фиксация обеспечивается только в двух точках. Рекомендуемая нагрузка на одну бабочку не должна превышать 30 кг, при условии, что используются качественные разводные стержни в сочетании с крепкими листовыми материалами.

Для пустотелых материалов

Для пустотелых материалов можно использовать дюбеля различных конструкций. В первую очередь это распорные, которые применяются для твердых поверхностей, и зонтикового типа для листовых стен. Гильза подбирается таким образом, чтобы ее рабочая часть, которая обеспечивает расширение, имела за что зацепиться. Если используется распорная конструкция, то следует выбрать такой дюбель, который будет расширяться в месте без пустот. При использовании зонтикового типа, наоборот нужно, чтобы складыванию гильзы ничего не мешало. В идеале нужно иметь разрез пустотелого кирпича или блока, из которого построена стена. Просто приложив к нему дюбель, удастся визуально оценить, как он поведет себя внутри стены.

В том случае, если увидеть структуру пустотелой стены невозможно, можно использовать универсальную конструкцию, представляющую собой длинный стержень, который имеет специальный уплотнительный рельеф по всей поверхности. Это позволит создать уверенное крепление, которое будет контактировать с большим количеством ячеек кирпича, шлакоблока или другого материала.

В тех случаях, если стена имеет большие пустоты можно использовать короткие свертывающиеся дюбеля, которые при закручивании шурупа наворачиваются вокруг него, создавая плотный комок пластика, впирающийся в стенку одной из ячеек стены. Этот вид крепления создает надежную фиксацию, но только в том случае, если комок упирается в достаточно устойчивый и крепкий материал.

Существует масса конструкций дюбелей, многие из которых сложно назвать удачными. Неправильный выбор обычно приводит к легкому вырыванию крепления со стены. Чтобы этого избежать стоит использоваться только надежные типы гильз, которые действительно могут удерживать шуруп в тех или иных условиях. Описанные типы дюбелей предлагаются различной длины и диаметра, благодаря чему можно подобрать оптимальный вариант для требуемой поверхности. Не существует универсальной конструкции, которая подходит для любой стены, поэтому к выбору крепления нужно подойти серьезно.

Похожие темы:
  • Саморезы. Виды и особенности. Применение и работа
  • Гвозди. Виды. Работа. Применение. Особенности. Характеристики
  • Анкер. Виды. Работа. Применение. Особенности. Монтаж и демонтаж
  • Кляммер. Виды и применение. Работа и особенности. Как выбрать

Дюбели распорные пластиковые.

Конструкция, особенности монтажа

Дюбель распорный представляет собой пластмассовую либо металлическую крепежную деталь. Его основное предназначение – прочная фиксация компонентов конструкций, выполненных из пластика, древесины, а также из металла к кирпичным, каменным и бетонным основаниям. Еще одна сфера применения – монтаж элементов навесного типа к листовым облицовочным материалам. Этот крепеж используется в больших объемах в ходе сборки каркасов систем из гипсокартона: дюбели сначала продевают сквозь гнезда в оцинкованном профиле, после чего их забивают в установочную базу. Такие детали являются весьма востребованными для осуществления крепления элементов интерьера к несущим вертикально расположенным основаниям и, кроме того, при монтаже корпусной мебели. Совокупность этих факторов обусловила высокую популярность крепежа данного вида на современном рынке метизов.

Конструкция

Конструкция дюбеля распорного включает:

  • Минимум два подвижных клина.

    Перемещение каждого в пространстве осуществляется независимо один от другого;

  • нераспорную часть. Ее предназначение – соединение в одной точке клиньев. В этой части – своего рода гильзе – имеется отверстие под саморез, шуруп или специальный гвоздь.

Принцип действия крепежа данного вида основан на силе трения. Это физическое явление появляется от раздвижения подвижных клиньев в ходе установки в нераспорную часть вышеуказанных крепежных изделий.

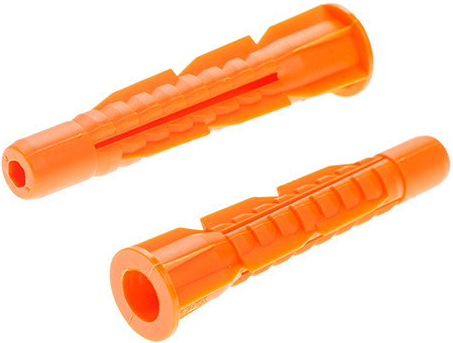

Ниже представлено изображение обычного распорного дюбеля.


Рассмотрим особенности его компонентов.

Нераспорная часть. При проникновении сквозь нее метиза, форма этой гильзы остается неизменной. Данный сегмент оказывается в теле подлежащего креплению элемента конструкции, то есть там, где в формировании прочного сцепления нет необходимости. Помимо этого, нераспорная часть препятствует контакту металла установочной базы с материалом изготовления крепежной детали.

Предназначение дюбеля определяет длину самой гильзы.

  • При условии, когда крепеж будет проходить сквозь теплоизолирующий слой либо пустоты, длина нераспорного сегмента должна быть значительной.

  • Для крепления элементов небольшой толщины подойдет дюбель с гильзой малой длины.


Распорная часть. Другое название – часть рабочая. Данный сегмент дюбеля при вхождении в него крепежного элемента свою форму меняет. Как правило, клинья разжимаются, входят в плотное соприкосновение со стенками отверстия, за счет чего увеличивается сила трения. Но существуют и другие конструкции распорной части, как, например, у дюбеля-«бабочки»: его этот отрезок меняет конфигурацию, как-бы складывается, прижимаясь одновременно к тыльной стороне хрупкого листового материала – таковым может быть, в том числе, и гипсокартон.

За формирование соединения отвечает именно эта часть крепежного элемента.

Дополнительные компоненты. Распорные качества дюбеля улучшают такие элементы, как:

  • элероны, усики, шипы. Их называют стопорными, поскольку они препятствуют прокручиванию всего изделия при установке;

  • зубцы различной конфигурации и разных размеров, выступы и т.д. Эти элементы получили название «распорные». За счет них формируется более плотное внедрение в стенки монтажного гнезда тела дюбеля, и они противодействуют его вырыванию из материала установочной базы:

  • осевые. Обычно – это канал, способствующий сохранению осевого направления втулки;

  • прорези, проделанные на поверхности втулки. Проходят они по всему распорному сегменту дюбеля. Такая конструкция облегчает деформирование тела данного изделия.
    Чем прорезей больше – 2, 3, а то и 4 – тем на материал основы втулкой продуцируется более равномерное давление.

Установка распорных дюбелей

Для простоты усвоения процедура установки крепежа данного типа методом сквозного монтажа представлена в картинках.

На первом этапе просверливаются отверстия одновременно в материале подлежащего креплению элемента конструкции и в установочной базе. По его завершению гнездо в основании нужно прочистить с помощью, например, насоса, от образовавшихся осколков бетона, кирпича, либо строительного камня, а также от пыли.


Далее нужно ввинтить шуруп в дюбель, так, чтобы его конец не покинул пределы нераспорной части. После этого с помощью молотка вся эта конструкция забивается в основание до полного прилегания поверхностей прикрепляемой детали и установочной базы.


На завершающем этапе шуруп полностью вкручивается в дюбель. В результате клинья распорной части разойдутся, за счет чего сформируется надежное крепление.


Разновидности по материалу изготовления

Большинство моделей распорных дюбелей производятся из пластмассы. Объяснить это можно так: прочность формируемого скрепления во многом является характеристикой производной от силы и легкости деформирования. При этом, отличительной особенностью пластика является совокупность таких качеств, как эластичность и вязкость, подкрепленных большей способностью к деформации без потери основных привлекательных свойств в сравнении с иными материалами. Причем самому пластику демонстрировать некие экстраординарные показатели не нужно: для производства крепежа используются наиболее доступные полимеры.

  • Нейлон – он же полиамид. Плотность этого вязкого, прочного и жесткого материала составляет1,14 г/см3.Он нечувствителен к повреждениям механического характера, слабо изнашивается и проявляет повышенную устойчивость к воздействию вибрации.

    Дюбель из нейлона принято считать наиболее надежной и прочной крепежной деталью из всех полимерных. Основным недостатком является гигроскопичность нейлона. По этой причине монтировать изготовленный из него дюбель при отрицательных температурах окружающей среды или, в сырую погоду не допускается.

  • Полипропилен. Отличительная особенность – повышенная износоустойчивость в сочетании с большой твердостью. Некоторые виды полипропилена плохо переносят воздействие низких температур. К нагреву этот материал проявляет стойкость большего уровня: его деформация начинается при температуре Т≥+145°С. Склонен к растрескиванию.


  • Полиэтилен. У этого бесцветного полимера имеются такие привлекательные свойства, как устойчивость при контакте с кислотами и небольшой вес. Обладая приличной вязкостью, сохраняет свои качества даже после деформации. С точки зрения электропроводности входит в группу диэлектриков. Не подвержен негативному воздействию коррозии. Но без недостатков и здесь не обошлось. Со временем полиэтилен стареет, что сопровождается его растрескиванием.

  • Металл. Конструктивное исполнение металлических дюбелей во многом совпадает с формой полимерных изделий. Но на рынке метизов они встречаются реже. Причина очевидна: металлу присущи жесткость и большая прочность, ввиду чего он менее вязкий и упругий. Поэтому достигать деформации, сопоставимой с пластиком, без потери своих основных качеств, он просто не в состоянии. Однако металлическому крепежу характерна повышенная несущая способность, что может пригодиться в некоторых случаях. Для изготовления дюбелей используется сталь, как обычная углеродистая, так и нержавеющая. Другой популярный вариант –  производство таких элементов из латуни.

Нагрузка

При выборе дюбеля распорного нужно учитывать вид нагрузки, которая будет оказывать на него воздействие, а также корректно рассчитать мощность этого крепежа.

В бытовых условиях чаще всего встречаются внешние воздействия следующих видов:

  • Динамическая нагрузка.  Образуется при эксплуатации спортивного оборудования, например, турника, шведской стенки, либо от передвижения по лестнице. Для обеспечения требуемой прочности скрепления отдавать предпочтение следует болтовым соединениям. Им характерна повышенная устойчивость к воздействию вибрации.

  • Нагрузка горизонтальная, работающая на срез. Нагрузка данного типа возникает при креплении к стене массивных полок, навесных шкафчиков и других крупных конструкций. При подборе крепежа необходимо принимать во внимание массу изделия – рекомендуемая длина дюбеля в пределах 6 мм…10 мм. Устанавливать эту деталь в основание без пустот следует на глубину от 30 мм до 50 мм. Заглубление в материал со щелями или просто рыхлый (например, тот же гипсокартон) должно быть еще больше.

  • Вертикальная нагрузка. Образуется при подвешивании к потолку кондиционера, инженерно-технических коммуникаций, осветительного прибора в виде люстры и т.д. Очевидно, что при идентичных рабочих параметрах крепежных элементов, глубина их проникновения в потолок должна превышать значение данного показателя по сравнению с монтажом в стену. В качестве примера приведем следующие цифры: когда диаметр дюбеля составляет 6 мм, входить в стену он должен на глубину не менее, чем 40 миллиметров; при монтаже в потолок заглубление должны быть равным либо превышать 60 миллиметров.

Заключение

В заключение рекомендуем ознакомиться с полезным видео, рассказывающем об особенностях установки распорного дюбеля в рыхлое основание. Запуск ролика осуществляется стандартно: после наведения курсора на ниже размещенное изображение, нужно будет выполнить действия, указанные в высветившейся вблизи от стрелки подсказке.




Please enable JavaScript to view the comments powered by Disqus. comments powered by Disqus

Dowl-It

Специализируется на качественных инструментах для обработки дерева с 1949 года

Добро пожаловать и благодарим вас за интерес к нашей линейке продуктов! Dowl-это ваш основной поставщик качественных инструментов и аксессуаров для обработки дерева. Мы предлагаем исключительное обслуживание клиентов и широкий выбор высококачественных инструментов и аксессуаров для деревообработки.

Мы гордимся тем, что производим самоцентрирующиеся зажимные приспособления высочайшего качества. Наши приспособления «Dowl-it» на 100% сделаны в США, прямо здесь, в Мичигане. Мы также предлагаем все сопутствующие товары, такие как наша большая коллекция бит Insty-Bit, немецкие сверла Brad Point, направляющие втулки, стопорные кольца, центры для дюбелей и многое другое! К инструментам, необходимым для начала работы, прилагаются аксессуары, необходимые для завершения работы. Здесь мы предлагаем большой выбор клеевых штифтов, дюбелей с круглыми и плоскими головками, грибовидных кнопок, стержней для дюбелей и т. д.

В нашей коллекции для творчества представлены такие предметы, как бусины для рукоделия, подсвечники, деревянные формы, штопальные шарики, очень большая миллиметровка и бумага для выкройки и многое другое! Мы принимаем даже специальные запросы! Поэтому, если у нас нет именно того, что вы ищете, просто позвоните нам, и наш дружелюбный персонал будет рад вам помочь!

РЕКОМЕНДУЕМЫЕ ПРОДУКТЫ

  • INSTY*DRIVE, 4 зуба со сверлом из быстрорежущей стали INDIVIDUAL

  • 1-дюймовые шариковые ручки

  • 100°

  • 2-дюймовая шлифовальная плоскость

  • Набор инструментов для обслуживания электрооборудования из 30 предметов

  • Набор приспособлений для установки дюбелей от новичка до новичка

  • СА ПРОП 65

  • Классическая отделка, северная твердая древесина

  • Центры дюбелей

  • Причудливые колышки, северная твердая древесина

  • Большая коробка с безделушками

  • Стоп-воротники

  • Короткая ручка отвертки, алюминий

  • Резьбовые оправки с шестигранным хвостовиком

ПОПУЛЯРНЫЕ КАТЕГОРИИ

  • Штифт

    Приспособление для установки дюбелей

    Сухожильные центры с дюбелями

    Дюбель

    Вилки и кнопки

  • Продукты для шлифования

    Продукты для шлифования

    Шлифовальные блоки

    Запасные полоски

    Очистители ремней

  • Изделия из дерева

    Шпиндели

    Колышки

    Клеевые штифты и столовые штифты

    Печенье и колпачки

  • Продукты Insty Bit

    Наборы приводных трубок

    Сверла с шестигранным хвостовиком

    Вал и переходники для сверла

    Зенкеры Insty Bit

  • Оборудование для обеспечения безопасности

    Фартуки

    Наушники

    Лицевые щитки

    Респираторы

Полное руководство по зажимным приспособлениям для дюбелей

Если вы думаете, что шурупы с карманами и гаечные ключи вытеснили зажимные приспособления для дюбелей, подумайте еще раз.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 20

Откройте для себя приспособление для дюбелей заново

Если вы думаете, что шурупы с потайными головками и печенье вытеснили приспособления для дюбелей, подумайте еще раз. Я люблю потайные шурупы и печенье, но дюбели сочетают в себе прочность, простоту и точность, которые невозможно превзойти. Вот почему большая часть мебели до сих пор изготавливается с дюбелями. Менее чем за 50 долларов вы можете купить самоцентрирующееся приспособление, которое может делать соединения так же хорошо, как машина. Все, что вам нужно, это дрель. В этой статье я подробно расскажу о том, как работает приспособление для дюбелей и как использовать приспособление для дюбелей для создания различных типов соединений, а также поделюсь несколькими советами по общему использованию приспособления для дюбелей. Плюс: вы можете построить эту красивую скамейку на открытом воздухе с конструкцией из дюбелей.

2 / 20

Как это работает

Основой приспособления является стальной блок с отверстиями для направления сверла. На многих моделях отверстия имеют резьбу, что позволяет устанавливать втулки для сверл различного размера. Отверстия точно перпендикулярны и расположены точно в центре блока.

Осевые линии для каждого отверстия нанесены на боковой стороне блока. Их видно через два окна.

Винт проходит через весь блок. Поворот рукоятки винта перемещает обе стороны зажимного приспособления на одинаковую величину, поскольку оно зажимает древесину. Вот почему шаблон является «самоцентрирующимся»: зажим шаблона автоматически центрирует отверстия в древесине.

3 / 20

Выбор зажимного приспособления

Совет для профессионалов: вы найдете приспособления для дюбелей в различных стилях, и некоторые из них имеют заманчивые ценники. Но они часто ненадежны, неточны или просто сложны в использовании. Каждый столяр, с которым мы разговаривали, предпочитает классический стиль самоцентрирования, показанный здесь. Делайте покупки в Интернете… в магазинах деревообработки и в некоторых домашних центрах есть приспособления для дюбелей. Но по крайней мере  начните поиск в Интернете, где вы найдете самый широкий выбор.

  1. Базовая модель (от 25 до 40 долларов США) Самые простые приспособления имеют размеры отверстий для различных сверл (без втулок). Если вы хотите использовать более одного дюбеля в соединении, вы должны переместить приспособление. Это может привести к проблемам с выравниванием, поэтому выбирайте этот тип, только если у вас ограниченный бюджет.
  2. Втулки лучше (от 40 до 60 долларов США) Некоторые приспособления поставляются с втулками различных размеров, которые ввинчиваются в резьбовые отверстия. Это позволяет сверлить отверстия одинакового размера, не перемещая приспособление. Эта модель имеет два отверстия для втулок и два отверстия под сверла, которые не подходят для втулок.
  3. Чем больше отверстий для втулки, тем лучше (от 50 до 75 долларов США) Эта модель имеет четыре резьбовых отверстия. Это дает вам больше возможностей для расстояний между отверстиями, и вы можете просверлить четыре отверстия, не перемещая приспособление. Дополнительные втулки продаются отдельно.
  4. Дополнительная вместимость – это хорошо (от 60 до 90 долларов США) Другие показанные здесь приспособления могут фиксироваться на заготовке толщиной до 2-3/8 дюйма. Этого почти всегда достаточно. Но приспособления с большой вместимостью работают с запасом от 6 дюймов и более.

4 / 20

Как сделать соединение

  1. Пометьте детали. Расположите детали и отметьте положение штифтов карандашом. Здесь мы показываем Т-образное соединение, но для большинства соединений требуются одни и те же действия.
  2. Совместите линии. Совместите карандашные линии с центральными линиями на блоке приспособления. Затяните винт, чтобы зафиксировать приспособление на месте, а затем просверлите отверстия для дюбелей.
  3. Сборка. Добавьте дюбели и клей для быстрого, прочного и идеально ровного соединения. Далее я более подробно расскажу о том, как делать определенные типы соединений.

Покупайте наши любимые товары

5 / 20

Изготовление вертикального Т-образного соединения

Самоцентрирующееся приспособление не предназначено для проделывания параллельных отверстий на лицевой стороне доски (как показано в части A). но ты можешь сделать это. Вот в чем хитрость: используйте приспособление, чтобы сделать направляющий блок. Сам блок будет действовать как приспособление для позиционирования отверстий. Для начала измерьте, насколько широко будет открываться зажимное приспособление, а затем отрежьте блок такой длины. Отметьте центральную линию на блоке. Закрепите конец детали B с помощью приспособления для дюбелей. На следующей странице показана пошаговая разбивка этого процесса. Если вы в крайнем случае, вы можете сделать свои собственные рифленые дюбели, вот как.

6 / 20

Пошаговое изготовление вертикального тройника

  1. Изготовьте направляющий блок. Просверлите два отверстия в блоке, используя приспособление, чтобы точно расположить отверстия.
  2. Просверлить блок. Совместите центральную линию блока с центральной линией соединения

7 / 20

Улучшение соединения кромок

Дюбели очень помогают при склеивании досок; они удерживают доски ровными и заподлицо. Они также укрепляют соединение, которое не является идеально плотным. Плюс: ознакомьтесь с множеством наших любимых советов по магазинам здесь.

8 / 20

Краевые швы, шаг за шагом

  1. Отметьте места для дюбелей. Отрежьте доски толщиной 1 дюйм. удлиненные и соедините их вместе. Отметьте центральные линии дюбелей на расстоянии 2 дюйма от каждого конца и на расстоянии от 8 до 12 дюймов между ними.
  2. Просверлите отверстия под дюбели. Совместите приспособление с центральными линиями и просверлите. Контролируйте глубину отверстия с помощью стопорного кольца. Вклейте дюбели в один набор отверстий. Измерьте, насколько далеко каждый торчит; обрежьте слишком длинные. Склейте доски вместе, затем обрежьте их до конечной длины.

9 / 20

Создание Г-образного соединения

Две доски, соединенные в виде буквы «Г», образуют прекрасную ножку стола или угол ящика. Один только клей сделает соединение достаточно прочным, но дюбели обеспечивают идеальное выравнивание. L-образные соединения немного сложнее, так что смотрите на следующей странице дополнительные шаги.

10 / 20

Пошаговая инструкция для L-образного соединения

  1. Сделайте направляющую. Отрежьте кусок такой же длины, как ваши заготовки, и отметьте один конец знаком «X». Просверлите отверстия в ломе с помощью приспособления для дюбелей.
  2. Просверлите лицевую сторону. Закрепите направляющую на лицевой стороне детали A и просверлите. Не забудьте выровнять «X» с верхней частью детали.
  3. Сверло на краю. Просверлите соответствующие отверстия в кромке детали B, снова совместив конец «X» с верхом.

11 / 20

Создание соединения со смещением

Обычно дюбели располагаются в центре детали. Но иногда вы этого не делаете, и вы можете обмануть свое самоцентрирующееся приспособление, чтобы сделать соединение, которое не находится по центру. Все, что вам нужно сделать, это добавить разделительный блок. Определить точную ширину блока немного сложно, поэтому проверьте свою установку на обрезках, прежде чем сверлить настоящие детали. Вам понадобится очень широкое приспособление, если толщина части B превышает 1-1/2 дюйма.

12 / 20

Выполните соединение со смещением: добавьте прокладочный блок

Расположите отверстия под дюбеля не по центру, приложив блок к заготовке. Затем просверлите отверстия как обычно.

13 / 20

Выберите стандартную насадку

Спиральная насадка с агрессивной конструкцией предназначена для быстрой резки, но она не годится для приспособления для установки дюбелей. Агрессивная насадка может зацепиться за древесину, втянувшись слишком сильно и слишком глубоко, что даже приведет к проскальзыванию стопорного кольца. Бита стандартной формы намного лучше. Бит брэд-пойнт тоже в порядке.

14 / 20

Шпонки не делать; купите их

Промышленные дюбели с ребристыми сторонами намного лучше, чем дюбели, изготовленные в домашних условиях из гладкого дюбельного стержня. Рифленые дюбели прочнее, лучше подходят и их легче склеивать. Когда вы зажимаете соединение, лишний клей в отверстии вытекает вверх и выходит из канавок. Пакет из 20 штук стоит всего 2 доллара в домашних центрах.

15 / 20

Добавить обрезки

При сверлении торца детали положите рядом с ней обрезки такой же толщины. Это удерживает приспособление прямо, пока вы его затягиваете. Маленькая трубка облегчает затяжку.

16 / 20

Установите стопорное кольцо с помощью втулки

Когда вы покупаете приспособление для забивания дюбелей, возьмите комплект стопорных колец для сверла (3 доллара США). Воротник не позволяет вам сверлить слишком глубоко, что может привести к катастрофе. Самый простой способ разместить ошейник — использовать одну из втулок вашего приспособления. Измеряйте до начала кончика сверла, а не до заостренного конца. Добавьте 1/16 дюйма, чтобы оставить место для клея на дне отверстия. Это долото предназначено для бурения скважины глубиной 1-1/16 дюйма, что идеально подходит для бурения скважины диаметром 2 дюйма. дюбель.

17 / 20

Трюк с тремя отверстиями

Если у вашего зажимного приспособления две втулки, вот трюк, позволяющий просверлить три, четыре или более отверстий на одинаковом расстоянии друг от друга. Просверлите два отверстия, затем переместите приспособление и вставьте болт через одну из втулок в отверстие. (Болт должен быть того же диаметра, что и втулка.) Зажмите и просверлите пустую втулку. Чтобы сделать лучший штифт, отпилите резьбовой конец болта с шестигранной головкой длиной 3-1/2 дюйма. В результате остается только гладкий вал идеального диаметра.

18 / 20

Нанесите клей с помощью дюбеля меньшего размера

Перед тем, как вставить дюбель, смажьте внутреннюю часть каждого отверстия клеем с помощью палочки для рукоделия диаметром 5/16 дюйма. Нанесите больше клея на поверхности вокруг отверстий и на штифты с помощью маленькой кисточки.

19 / 20

Напильник, если посадка тугая

Расстояние между отверстиями должно быть точным, чтобы две детали совпали. Если вы обнаружите, что расстояние не совсем правильное, подпилите одну сторону штифта, чтобы сделать его тоньше. Поместите несколько слоев скотча под напильник, чтобы не повредить древесину.

20 / 20

Улучшение рукоятки

Короткая рукоятка приспособления для установки дюбелей может впиться в руку, когда вы ослабляете или затягиваете приспособление.
