Дюбель для газосиликатных блоков: виды и особенности использования крепежа

виды и особенности использования крепежа

Слабые самонесущие свойства газоблоков относятся к учитываемому при проектировании постройки недостатку, для обеспечения длительной и безопасной эксплуатации любых фиксируемых элементов рекомендуется выбрать максимально надежные анкерные шпильки или распорные дюбеля. Ассортимент последних представлен изделиями с разной основой, конструкцией, размерами и стоимостью, конкретный вариант зависит от веса нагрузки, толщины стен, условий эксплуатации и бюджета.

Оглавление:

1. Разновидности и описание
2. Технология монтажа
3. Цены

Виды и критерии выбора

Термин «дюбель» относится к комплекту, состоящему из двух элементов: непосредственно втулки и вкручиваемого гвоздя. В отличие от анкера для газосиликата, являющегося самостоятельным и цельным крепежом, он устанавливается в пористое основание для улучшения надежности фиксации шурупа или самореза. В зависимости от материала изготовления гильзы все они разделяются на:

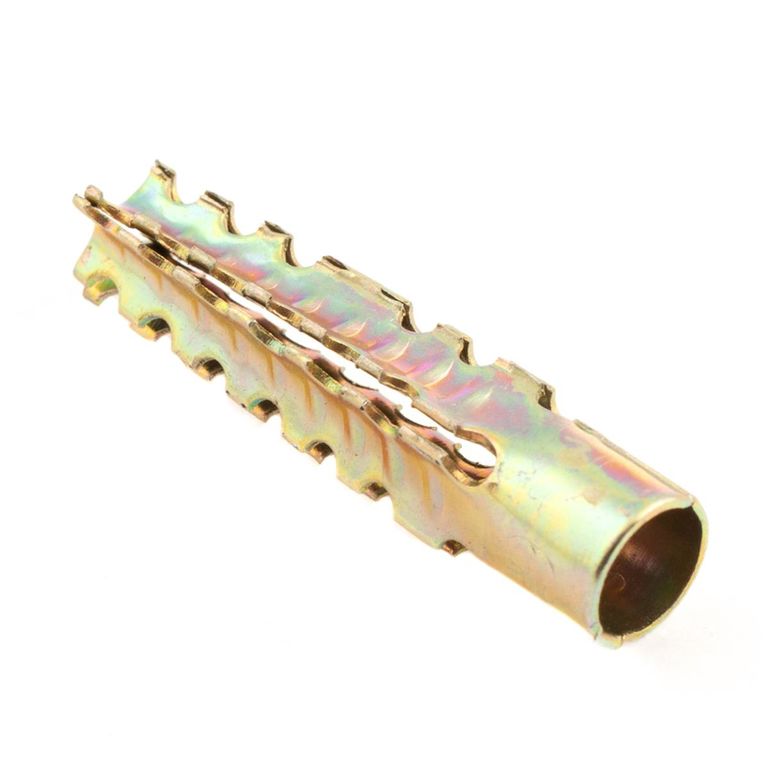

1. Металлические, из стали, латуни или аналогичных сплавов, защищенные от коррозии цинковым покрытием. Эту разновидность рекомендуют при необходимости монтажа труб, тяжелой мебели и техники, основной ассортимент представлен распорными типами.
2. Пластиковые: нейлоновые, полипропиленовые или п/э, чаще всего оснащенные спиралевидными ребрами. Последние два вида дюбелей для газосиликата оптимальны при средних весовых нагрузках и интенсивных влажностных, ценятся за доступность и хорошую устойчивость к коррозии и гниению. К ограничениям относят плохую выдержку минусовых температур, для наружных работ обычные пластиковые втулки не подходят из-за риска растрескивания. Нейлоновые или полиамидные обходятся дороже, но выигрывают в надежности и функциональности.

В зависимости от формы гильзы и способа ее крепления в газосиликатном блоке делятся на винтовые (с высокими внешними ребрами, способствующими удерживанию в пористой структуре) и распорные (из двух или более профилированных секций, фиксирующихся после установки шурупа или самореза). Разновидностью последних являются рамные и фасадные с цельной продолговатой гильзой (от 60 мм и более) из высококачественного полиамида или металла.

К отдельной группе относят химический анкер, состоящий из стальной резьбовой шпильки, втулок и активной смеси на основе полиэстеров, эпоксидов, акрилатов или аналогичных быстро полимеризурющихся смол. Эту разновидность рекомендуют выбрать при повышенных весовых нагрузках, из-за высокой стоимости ее применение ограничено. Такое изделие образует единое соединение с газоблоком, в том числе из-за глубокого проникновения смеси в поры и уникальной прочности после застывания.

Технология крепления

В отличие от забиваемых анкеров дюбеля нуждаются в предварительной подготовке отверстия чуть меньшего диаметра. При вкручивании в газобетон пластиковых типов его делают уже на 1 мм, при вставке металлических – на 2. Последние рекомендуется аккуратно забивать молотком. Окончательная фиксация достигается при вкрутке самореза или шурупа до упора, без перетягивания головки или чрезмерного вдавливания.

К обязательным условиям технологии относят удаление крошек газоблоков после сверления отверстия, избегание перекосов или расшатывания.

Стоимость крепежных элементов

Основной ассортимент представлен российскими, китайскими и европейскими производителями, лучшие отзывы имеют Fischer, Sormat, HPD, HILTI, Quattro, Mungo, среди бюджетной продукции положительно оцениваются марки Росдюбель, ТехКреп и КрепМетиз. Ориентировочные расценки приведены в таблице ниже:

Особенность крепления в газосиликатных блоках

Опубликовано: 25 октября, 2014 в 21:51

Автор: Админ

Категории: Все о крепеже

Сегодня хотел рассказать об особенность крепления в газосиликатных блоках. Данную тему затронул не случайно. Сам по себе материал плотно вошел в нашу жизнь. И тому несколько причин: скорость, энергосбережение, простота обработки, доступность. Но начав строительство из газосиликатных блоков, многие не подозревают о трудностях крепления в данный материал. К сожалению, как часто это бывает у всех медалей есть и обратная сторона: низкая плотность (что часто усугубляется и желанием продавца больше заработать, выдавая не качественный товар за более дорогой). И в определенный момент времени встает вопрос

Есть несколько основных вопросов, на которые чаще всего приходиться отвечать. Крепление мауэрлата, крепление вентилируемого фасада, монтаж кондиционеров вентиляции, и во внутренней отделки в быту.

Для начала разберемся в понятиях:

1. Мауэрлат — элемент кровельной системы по сути, брус или бревно, уложенное сверху по периметру несущей стены. Служит крайней нижней опорой для стропил. Традиционно изготавливается из дерева, однако, при строительстве металлического кровельного каркаса может применяться швеллер, двутавр и др. Предназначение, это привязка крыши к стенам дома.
2. Навесной вентилируемый фасад — технология выполнения фасада, система, состоящая из облицовочных материалов, которые крепятся на стальной оцинкованный, стальной нержавеющий или алюминиевый каркас к несущему слою стены или к монолитному перекрытию. По зазору между облицовкой и стеной свободно циркулирует воздух, который убирает конденсат и влагу с конструкций.

Для подбора верного крепежа, необходимо знать размеры бруса мы в Центрметиз разработали специальную таблицу, которая поможет с выбором

Что же касаемо навесного вентилируемого фасада хотел бы сразу отметить, он крепится на специально разработанные анкера.

1. Распорная зона должна быть максимально длинная. К примеру, для анкера 10х100 не должна быть меньше 70мм
2. На конце анкера должен быть разрез не связанный с основный распорной зоной. В момент полного закручивания, металлической части данный разрез позволит развернуться анкеру в виде ласточкиного хвоста и плотно углубиться в отверстие
3. По распорной части должны быть спрятаны выступающие распорные элементы, которые раскроются в момент закручивание металлической части анкера
4. Анкер должен быть выполнен из нейлона, но использование нейлона не залог качества, к сожалению, нейлон – нейлону рознь. У качественного анкера втулка изготовлена из полиамида высокой очистки — нейлон 6.6. Что дает анкеру максимальную эластичность. Так  как монтаж осуществляется в материал низкой плотности, эластичность позволит максимально сохранить первоначальные размеры отверстия. Что не маловажно для увеличения нагрузок, а не потери их от увеличения отверстия за счет жесткости материала. Так же следует не забывать о климатических условиях, в которых мы живем при низких температурах, материал становится тверже и более хрупкий, а как следствие Вы получите не распор в стене, а лопнувшую втулку. Эластичная втулка так же позволит увеличить скорость монтажа в момент закручивание, что немало важно, так как количество отверстий при монтаже может достигать нескольких десятков тысяч отверстий.
5. Предусмотрена защита в виде бурта от электрохимической коррозии в случае разнородности материалов распорного элемента и кронштейна
6. Распорный элемент с шестигранной головкой и пресс-шайбой имеет шлиц Torx 40

Имея большой опыт испытаний в Центрметиз различных анкеров, а опыт действительно большой, результаты можно посмотреть в галереи наши объекты. Мы остановились на двух типах анкеров: EFA 10x100F от компании ELEMENTA и FUR10x100FUS от компании FISHER. Но анкер fisher проигрывает анкеру elementa: во первых по цене, а во вторых не имеет распорной зоны на конце в виде ласточкиного хвоста, и ламели в основной распорной зоне у него более мелкие,  чем у анкера elementa

Газосиликатный блок, крепление

В случае если Вас обманули или Вы не имели возможности купить газосиликатные блоки высокой плотности, то для увеличения нагрузок подойдет GBS пробойник

В отличие от буров пробойник уплотняет внутреннюю поверхность отверстия, что приводит к увеличению нагрузочных характеристик для фасадного анкерного дюбеля EFA. Не маловажным условие удобства использования является посадка SDS под перфоратор. И имеет длину под фасадный анкер

Если же данный монтаж для Вас по каким, либо причинам не подходит, Вы можете обратится к нам в Центрметиз, и мы сможем подобрать другие варианту креплений  навесного вентилируемого фасада: при помощи химических анкеров

Монтаж вентиляционных систем осуществляется схожим путем что и для навесного вентилируемого фасада в случае крепления кронштейнов.

В случае крепления инженерных систем, а так же в быту  можно использовать дюбеля: MUD, GB, EX (преимуществом данного дюбеля является возможность использовать метрический крепеж: болты, винты, шпильки с резьбой), UX

Более точно размер и тип крепежа для инженерных систем Вы сможете подобрать, обратившись к нам в Центрметиз.

В заключение хотел отметить несколько важных моментов, при монтаже в газосиликатные блоки нельзя использовать металлические распорные анкера и дюбеля. Газосиликатные блоки материал с низкой плотность металлические анкера его легко уплотняют и в момент распора нарушают структуру материала, вследствие чего образуется люфт или же полное извлечение анкера из базового материала. Что же касаемо крепления опорных кронштейнов для  навесного вентилируемого фасада то монтаж можно осуществлять только после проведения натурных испытаний, так как данный тип строительства и последующая эксплуатация сопряжены с безопасностью людей. Испытания можно будет провести, обратившись в Центрметиз, они проводятся бесплатно, по предварительно согласованному времени. При монтаже вентиляции или инженерных систем, Вы можете воспользоваться каталогом с расчетами нагрузок, который можете получить бесплатно в Центрметиз, или же заказать расчет нашим  инженерам. Используя  химические анкера, следует помнить, что химические анкера делятся на материал базового крепления, а так же климатические условия. Существуют строгие требования при монтаже с помощью химических анкеров: на бурение отверстий, на использование различных гильз, на тип химического анкера. В случае нарушения их вы не получите желаемого результата. А нагрузки могут оказаться ниже, чем при использовании стандартных методов крепления.

Элементы крепления для строительства :: VIDIRA-BULGARIA Ltd. новые предметы, которые вы найдете на рынке.

Мы благодарим всех, кто предпочитает нашу продукцию, и приглашаем тех из вас, кто еще не знаком с ней, убедиться, что вы можете повысить прибыльность ваших монтажных работ за счет соответствующих решений для быстрой и качественной установки и, следовательно, качество вашего продукта, а также.

Высокое качество крепежных изделий VIDIRA подтверждено уполномоченными и аккредитованными лабораториями в научно-исследовательских и проектных центрах Университета архитектуры, строительства и геодезии и Высшей школы строительства Любен Каравелов в Софии путем выдачи Болгарское одобрение технологии и сертификат соответствия требованиям ЕС.

Основные принципы

Основные принципы технологии фиксации

В процессе проектирования, фиксации и продажи каждого продукта важно знать основные факторы, влияющие на выбор и применение продукта фиксации. Вот почему важно предоставить краткую техническую информацию.

Различные строительные материалы обеспечивают различные условия для фиксации дюбелей. Вряд ли существует фундамент, не допускающий фиксации. Наоборот, именно качество фундамента в наибольшей степени обуславливает выбор правильного типа фиксации и предварительных усилий.

Наиболее важные основания для крепления на дюбелях:

Бетон

Под бетоном обычно понимают бетон, изготовленный из цемента, наполнителя (песок, гравий) и воды. В процессе гидратации цементная смесь затвердевает, в результате чего получается цементный камень, от которого зависит прочность бетона. На продолжительность процесса твердения также влияет вид используемого цемента, содержание наполнителя, водоцементное соотношение, а также температура и влажность.

Прочность бетона обычно выражается как устойчивость к давлению, которая проверяется на определенных образцах для испытаний, таких как кубы и цилиндры.

Внимание! Фиксация дюбеля не рекомендуется до истечения семидневного срока твердения.

Бетон также обладает относительно высокой прочностью на сжатие, но незначительной прочностью на отрыв. По этой причине для поглощения сил растяжения в бетон обычно включают опалубку. В зоне растяжения бетонных и стальных конструкций под эксплуатационной нагрузкой учитывают:

Эти трещины трудно установить, но они могут достигать до 0,2 мм, в крайних случаях даже до 0,4 мм на поверхности. Трещины продолжаются при изгибающем нагружении в виде клина по всей глубине элемента конструкции и заканчиваются вблизи естественных волокон (нитей).

Поэтому в зоне растяжения рекомендуется применение дюбелей с дополнительным действием по расправлению и контролю усилия. Другим решением в данном конкретном случае может быть применение дюбелей, способных проникать настолько глубоко, что область их фиксации лежит в зоне давления.

Внимание! Резка опалубочной стали для отверстий и дюбелей должна всегда и во всех случаях согласовываться с соответствующим инженером, ответственным за измерения.

Кирпичная кладка

Кирпичная кладка представляет собой вид неоднородного основания. Отверстие под дюбель может проходить через стыки строительной смеси и пустоты. Из-за относительно низкой прочности кладки слишком высокие нагрузки недопустимы.

На рынке Болгарии до сих пор можно найти различные виды и формы кирпича:

• Кирпич обожженный толстый глиняный, без порообразующих добавок, с минимальной малой объемной прочностью от 12 до 20 Н/мм2 Н/мм ²
• Кирпич с порообразующими добавками, с минимально низкой объемной прочностью от 6 Н/мм ²
• Известь-песок (кирпич силикатный) — получают из кварца, извести и воды путем термической обработки. Минимальная прочность на сжатие составляет 6 Н/мм ²
• Газобетон — мелкопористый бетон, состоящий из мелкозернистых добавок, вяжущих веществ (цемент, известь), газообразующих добавок и воды. Содержание пор имеет решающее значение для минимальной прочности на сжатие, объемного веса и показателя теплопроводности. Товар поставляется различных видов минимальной прочности 2,5; 5,0 или 7,5 Н/мм ²
• Легкий бетон – наиболее часто используемый в строительстве легкий бетон состоит из песка, керамических шариков и цемента. Применяется, когда необходимо добиться хорошей теплоизоляции или для несущих элементов с малой нагрузкой от собственной массы. Соответственно может быть предусмотрена прочность на сжатие от 15 до 35 Н/мм ² .
• Гипс- Гипс затвердевает при поглощении воды. Он используется в основном для несущих компонентов, таких как стеновые и напольные панели. Растворимость гипса в воде ограничивает его применение в основном почти исключительно внутри помещений.
• Древесные волокна, связанные цементом – древесные волокна связаны смесью цемента и воды. Эти легкие материалы служат в основном для изоляции и могут проводить только небольшие силы.

Фиксация дюбеля

Фиксация или установка дюбеля выполняется следующим образом:

• Отверстие растачивается в основном твердосплавной дрелью и ударно-вращательной машиной. Если при бурении встречается арматура, то это устанавливается по уменьшенному замедлению хода и усилению вибрации. Процесс должен быть прекращен немедленно, чтобы сохранить дрель и избежать каких-либо вредных последствий.
• Глубину отверстия для каждого дюбеля можно узнать из данных фиксации, включенных в технические характеристики продуктов Vidira. Его необходимо соблюдать в обязательном порядке, особенно для анкеров с малой глубиной фиксации, как, например, дюбели ВНД. Для дюбелей, которые позиционируются автоматически с помощью удара молотком через головку винта или гайку, отверстие может быть немного глубже без изменения несущей способности.
