Как построить дымоход из кирпича своими руками

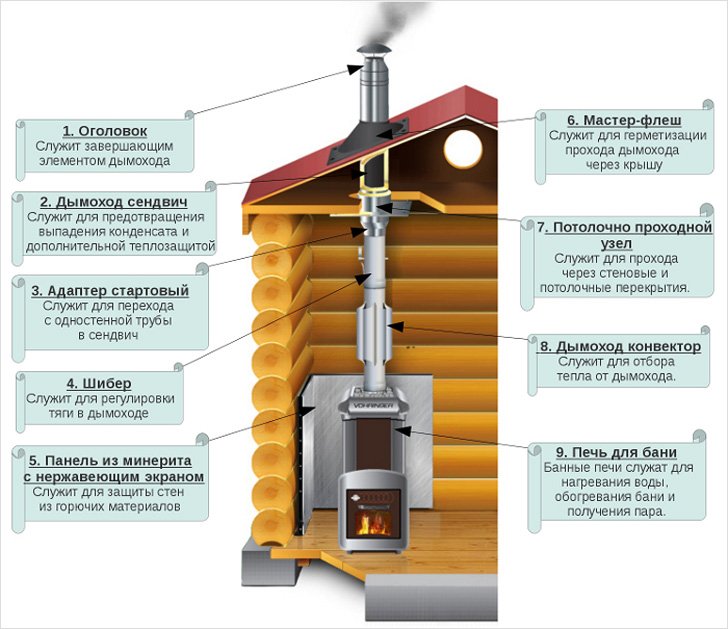

Кирпичный дымоход требует больше усилий, чем использование в этих целях металлической трубы. Зато такая конструкция выглядит намного престижнее и служит дольше. Мы рассмотрим три типа кирпичных дымоходов: классический одинарный, расширенный с вентиляционными отверстиями и упрощенный. Каждый вид имеет свои особенности и достоинства. Окончательное решение выбирается застройщиками, при этом должны приниматься во внимание индивидуальные особенности бани, дизайнерские предпочтения, финансовые возможности и наличие профессиональных навыков.

Как построить дымоход из кирпича

Содержание материала

• 1 Общие правила строительства дымоходов
  • 1.1 Цены на огнеупорные кирпичи
• 2 Классический дымоход
  • 2.1 Нижняя часть
  • 2.2 Цены на шибер
  • 2.3 Распушка
  • 2.4 Стояк
  • 2.5 Выдра
  • 2.6 Шейка и оголовок
  • 2.7 Защитный колпак
• 3 Этапы строительства классического дымохода
• 4 Как оштукатурить верхнюю часть кирпичного дымохода
• 5 Кладка упрощенного дымохода
  • 5. 1 Видео – Упрощенный дымоход
• 6 Как сделать кирпичный дымоход с вентиляционными каналами
  • 6.1 Как выполняются работы по кладке вентканалов?
  • 6.2 Цены на газобетонные блоки
  • 6.3 Видео – Кладка дымохода с вентиляционными каналами
• 7 Как рассчитать диаметр канала дымохода
• 8 Практические советы

Общие правила строительства дымоходов

Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.

Выход на крышу классического дымохода

Высота над кровельным покрытием. Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

Высота дымохода

Требования по противопожарной безопасности

Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.

Кладка дымохода из красного кирпича

Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

Силикатный кирпич использовать запрещено

Важное требование ко всем кирпичам – боковые поверхности должны быть гладкими. Наличие неровностей и шероховатостей увеличивает отложение сажи в дымовом канале, придется его намного чаще прочищать. Большое количество сажи не только ухудшает тягу, но и может стать причиной воспламенения, а это прямой риск возникновения пожара. Во время вкладки дымохода внутренний канал нужно сразу очищать от выступающего в швах раствора. Пользуйтесь для этого влажной тряпкой или губкой, добивайтесь максимальной гладкости внутренних поверхностей канала.

Цены на огнеупорные кирпичи

огнеупорный кирпич

Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

Готовый глиняный раствор для кладки печи

Классический дымоход

Рассмотрим конструктивные элементы классического дымохода.

Устройство классического дымохода

Нижняя часть

От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

Стальной шибер в кирпичной печи

Цены на шибер

шибер

Распушка

Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.

Распушка трубы

Стояк

Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.

Кладка стояка дымохода

Выдра

Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.

Выдра

Шейка и оголовок

Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.

После того как шейка сформирована, можно выкладывать оголовок

Оголовок – декоративный элемент дымохода.

Варианты оголовков дымохода

Защитный колпак

Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

[adrotate group=»5″]

Устройство козырька на дымоход

Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Практический совет. Кладку дымохода можно существенно ускорить. После того как положено 2-3 ряда кирпичей, закрепите в них по углам веревки и натяните их к потолку. Веревки устанавливайте строго вертикально, по ним контролируется положение дымохода. Больше не надо терять время на проверку каждого ряда уровнем.

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото – распушка

Важно. Между потолочными балками и распушкой не должно быть зазоров, в противном случае дымоход под воздействием резких порывов ветра будет шататься. Колебания нарушат герметичность примыкания трубы к кровельным покрытиям, а это обязательно вызовет протечки. Что такое постоянно мокрая стропильная система или чердак, объяснять не надо. Никакой минеральной ваты для теплоизоляции не подкладывайте, толщина распушки полностью исключает самовозгорание деревянных элементов.

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Практический совет. Для тех, кто впервые занимается строительством дымохода из кирпича, настоятельно советуем перед кладкой выложить на земле кирпичи без раствора согласно схеме. Это позволит лучше понять технологию кладки и избежать досадных ошибок.

Важно. Если штукатурка дымохода не планируется, то видимую часть кладки нужно делать под внутреннюю или внешнюю расшивку швов. Кирпичи ровные и красивые – расшивайте швы, внешний вид материалов неудовлетворительный – придется оштукатуривать. О технологии оштукатуривания мы расскажем немного ниже.

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

Как оштукатурить верхнюю часть кирпичного дымохода

Есть два варианта:

• купить в магазине специальные металлические уголки;
• сделать самостоятельно универсальное приспособление.

Штукатурный профиль

Мы считаем, что сделать универсальное приспособление намного выгоднее.

1. Во-первых, это намного дешевле.
2. Во-вторых, им можно пользоваться во время оштукатуривания дверных и оконных проемов, внешних углов стен и. д. Это значит, что такие приспособления всегда пригодятся на стройке.
3. В-третьих, можно самостоятельно регулировать толщину штукатурного слоя в зависимости от состояния поверхностей.

Рейка для угла

Приспособление изготавливается из отрезков катанки или строительной арматуры Ø 6÷8 мм. Длина арматуры зависит от ширины дымохода или стен. Пруток нужно согнуть буквой V, центр изгиба располагается посредине. Концы еще раз изгибаются под углом примерно 90°. Как пользоваться приспособлением?

[adrotate group=»5″]

Шаг 1. Подберите ровные деревянные рейки, длина реек должна равняться длине поверхности. Может быть и короче, но тогда придется оштукатуривать в два приема.

Шаг 2. Установите рейки по углам дымохода (или проема) и зафиксируйте их двумя изготовленными зажимами. Зажимы должны надежно удерживать рейки в нужном положении.

Шаг 3. В зависимости от состояния поверхности дымохода подберите толщину штукатурного слоя. Старайтесь, чтобы она не превышала 1,5 см, если есть большие выступы, то уберите их.

Шаг 4. С помощью уровня установите рейки в вертикальном положении. На одной стороне дымохода должно быть две рейки. Такие же операции повторите и на противоположной стене.

Шаг 5. Начинайте штукатурить поверхности, правилом убирайте лишнюю массу и по установленным рейкам выравнивайте ее. Повторите действия с противоположной стороны дымохода.

На следующий день аккуратно снимите зажимы и рейки. Теперь ровные углы штукатурки будут служить направляющими для правила во время оштукатуривания двух оставшихся плоскостей дымохода. Просто, быстро, дешево и красиво. Зажимы не выбрасывайте, с их помощью можно обрабатывать все внешние углы в зданиях.

Пример оштукатуренной трубы

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

Кладка простого кирпичного дымохода

Проход дымохода из кирпича через потолок

Вывод трубы через крышу

1. Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
2. Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
3. Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Как сделать кирпичный дымоход с вентиляционными каналами

Наличие эффективной вентиляции в парной и душевой – одно из важных условий комфортности принятия водных процедур. Кроме того, она помогает быстро высушить помещения и увеличить срок эксплуатации всех деревянных конструкций.

Как сделать кирпичный дымоход с вентиляционными каналами

Схема дымохода

Ставить кирпичный дымоход только ради дыма от печи нецелесообразно. В таком случае придется делать в стенах вентиляционные продухи. Настоятельно рекомендуем сразу в дымоходе сделать вентиляционные каналы. Если печь и дымоход разместить правильно, то появляется возможность обустроить вентиляцию не только в парной, но и в душевой. Для иных помещений бани вентиляцию можно вообще не делать.

В каналах допускается монтаж электрических вентиляторов (принудительная вентиляция) или декоративных решеток с регулируемыми жалюзи или заслонками.

Шаг 1. На земле из кирпичей сделайте предварительную раскладку дымохода, предусмотрите в нем один канал для дыма и два для вентиляции. В целях экономии денег, кладку трубы от печки делайте газобетонными блоками, они намного дешевле, кирпич применяйте только для дымового канала. Весь дымоход из кирпичей нужно класть лишь с места открытия вентиляционных каналов (под потолком парной и душевой). После открытия каналов дымоход делается только из керамического кирпича.

Цены на газобетонные блоки

газобетонный блок

Шаг 2. Кирпичи кладите с перевязкой, размеры вентиляционных отверстий достаточно делать по периметру ≈ 12 см, что составляет одну ширину и две толщины стандартного красного полнотелого кирпича.

Шаг 3. Если по технологическим соображениям вентиляционный канал приходится делать в углу дымохода, то болгаркой подрезайте кирпичи для придания им нужной геометрической формы. Тщательно заделывайте швы, не оставляйте пропусков. Нарушение герметичности швов значительно понижает эффективность вентиляции помещений.

Шаг 4. Рекомендуемая толщина стенок между каналами полкирпича, но вы можете изменять ее в зависимости от необходимого расстояния между вентиляционными и дымовым каналами. Каждый новый ряд перевязывайте со старым минимум в полкирпича. Имейте в виду, что размеры дымохода с вентиляционными каналами увеличиваются, возрастают ветровые парусные нагрузки, следовательно, нужно повысить его устойчивость.

Шаг 5. По такому же алгоритму продолжайте кладку по всей длине дымохода. Для ускорения работ между крайними углами натягивайте веревку и по ней контролируйте положение кирпичей. Не помешает время от времени проверять вертикальность конструкции. Оголовок выполняется обычным способом – с нависанием трети кирпича через ряд.

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

Дымоход с вентканалами

Видео – Кладка дымохода с вентиляционными каналами

[adrotate group=»5″]

Выдру и распушку в таких дымоходах делать не стоит, прикрепите дымоход к балкам и стропилам при помощи металлических уголков и пластин.

Как рассчитать диаметр канала дымохода

Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.

Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

График для определения параметров дымохода

К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.

Расчет дымохода

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

Керамическая плитка для печки – пример

Облицовка печи и дымохода керамической плиткой

1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Важно. Длительность эксплуатации кирпичного дымохода во многом зависит от режимов топки печи. Красный кирпич очень боится повышенной влажности. Особенно, в зимний период времени, когда вода замерзает и с удвоенной скоростью нарушает его целостность. Что делать, чтобы кирпич в дымоходе не был влажным? Все очень просто – температура газов на выходе из дымохода должна быть не менее +110°С, такие условия исключат появление на стенках канала конденсата.

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

Конденсат в дымоходе

Есть два выхода из такого положения.

1. Первый – сильно топить печь.

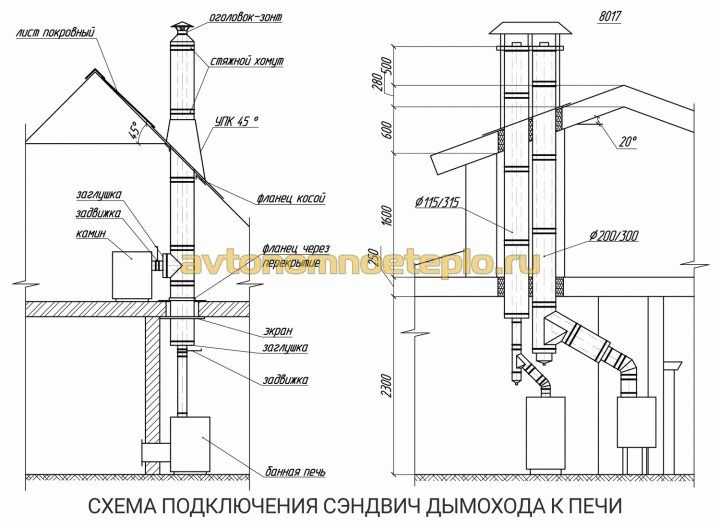

2. Второй – вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

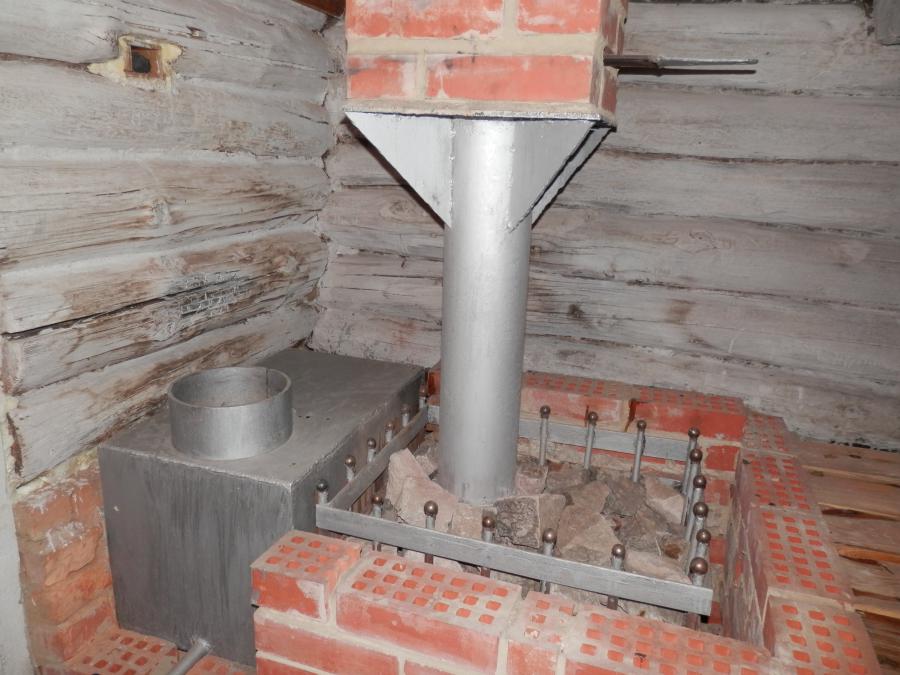

Кирпичный дымоход со стальной шахтой

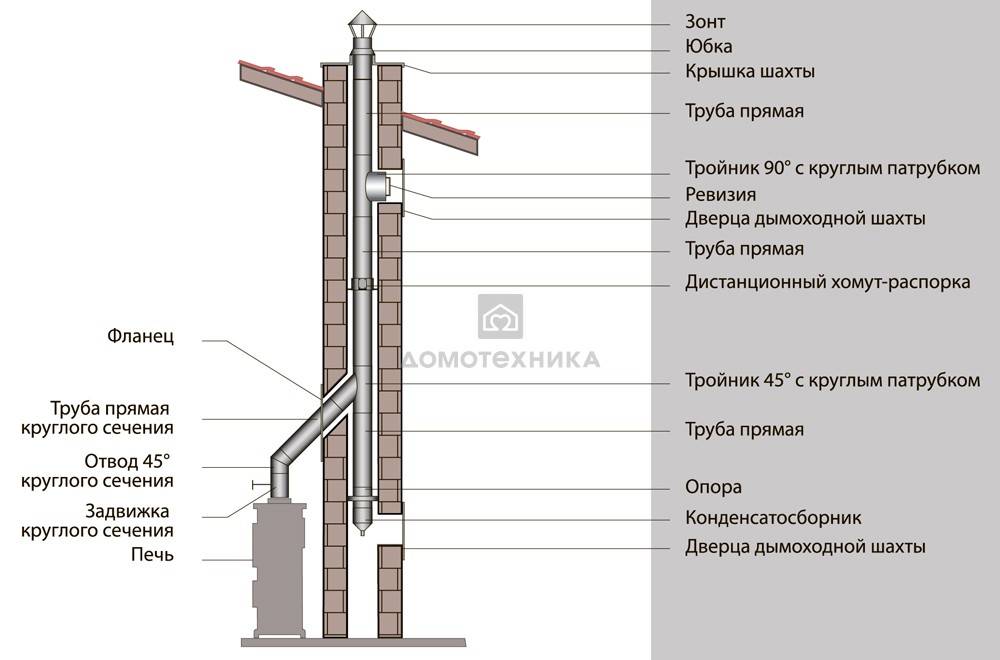

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

инструкция по кладке, чертежи и фото

Грамотное возведение дымохода — процесс такой же серьезный, как и строительство самой печи.

Дымоходы из кирпича своими руками

Насколько правильно и аккуратно будет выполнена эта работа, настолько хозяин обезопасит свой дом и домочадцев от пожара или отравления угарным газом. Поэтому к постройке этого элемента нужно отнестись очень ответственно и сделать все максимально правильно и по инструкции. Дымоходы из кирпича своими руками выстроить можно, если есть опыт в этой работе, но в случае, когда она незнакома, лучше доверить ее профессионалу. Если не уверены в своих силах — лучше не начинать.

Содержание

• Виды дымоходов
• Составляющие части дымохода
• Кладка дымохода
  • Схема
  • Возведение надсадной трубы
• Высота трубы над коньком
• Другой, несколько упрощенный вариант дымохода
• Изоляция распушки
• Гидроизоляция прохода
• Советы опытных мастеров
• Видеоурок по кладке дымохода своими руками

Виды дымоходов

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.

• Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.

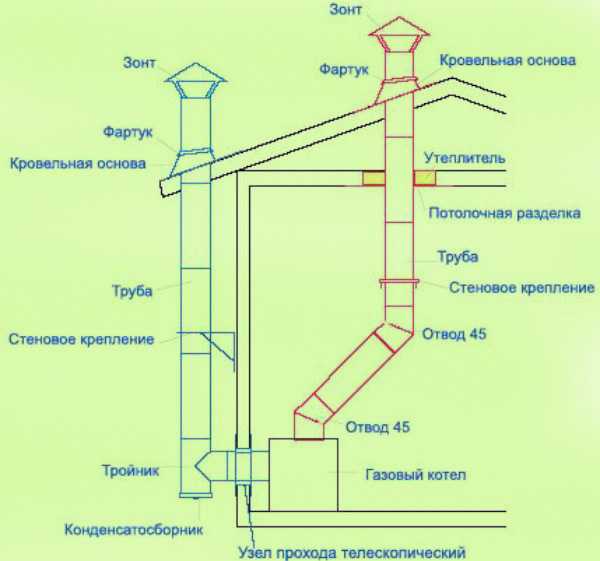

Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.

• Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.

Дымоход надсадного типа

Составляющие части дымохода

Принцип устройства обоих видов дымоходов одинаков, но если к коренной трубе подсоединяются две или три печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этажей дома.

Части и отделы дымохода

На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:

• Шейка печи — это часть дымохода, которая идет от печи до разделки. В ней располагают дымовую задвижку, которая будет регулировать тягу, необходимую для интенсивности горения или тления топлива.
• Разделка трубы или распушка устраивается на проходе трубой каждого перекрытия, и предназначена для защиты горючих перекрытий от высоких температур. Она имеет более толстые стенки, по сравнению с остальными частями дымоотводного канала. Ее толщина должна быть не менее 35—40 сантиметров, таким образом создавая по всему периметру изоляцию от 20—25 сантиметров.
• Стояк трубы — это кирпичный столб с дымоотводным каналом внутри. Он располагается, как до разделки, так и в чердачном перекрытии.
• Выдра — эта часть располагается сразу над кровлей и предохраняет трубу от попадания влаги – дождя, снега, конденсата и т.п.
• Шейка трубы возвышается сразу же над выдрой.
• Выдра, имеющая площадку, шейка и выступающая шапка вместе составляют оголовок трубы.
• Сверху шапки закрепляется колпак или зонтик, препятствующий попаданию вовнутрь канала различных загрязнений и влаги. Также это приспособление способно создавать нормальную тягу в канале дымохода.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

• По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

• На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

• Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
• Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
• Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

• Первый ряд кладут такого же размера, как последний ряд распушки.
• Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
• Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Высота трубы над коньком

Дымоотводная труба должна подниматься над коньком кровли на полметра, если она расположена на полтора метра от него по горизонтали.

Взаимное расположение трубы и конька крыши

Если же она расположена ниже по скату, ее поднимают вровень с коньком или же ниже не более, чем на 10 градусов под углом к коньку. Эти параметры должны строго соблюдаться, так как они обеспечивают безопасность эксплуатации отопительного сооружения, проверены многолетним опытом.

Другой, несколько упрощенный вариант дымохода

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

• Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, а все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
• В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.
• На трубе закрепляют металлический прут или сетку.
• Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
• Затем в опалубку закладывается бетонный раствор и оставляется до полного застывания.
• После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

Изоляция распушки

Несмотря на толщину стенок распушки, необходимо вокруг нее при проходе через перекрытие устроить теплоизоляцию. Ее делают из асбеста, пропитанного глиной войлока, или же устраивается металлический короб, который засыпается керамзитом или песком. Распушка должна быть изолирована на всю толщину потолочного перекрытия.

Гидроизоляция прохода

После завершения кладки шапки, можно устанавливать зонтик и приступать к гидроизоляции прохода трубы через кровлю.

Примерная схема гидроизоляции дымохода

Гидроизоляция — это очень важный момент в устройстве дымохода, и от нее зависят долговечность и эффективность его работы.

Расстояние, образовавшееся между трубой и кровлей, нужно прикрыть фартуком. Чаще всего для этих целей используется рубероид, который закрепляют на герметик.

Сверху этот слой гидроизоляции оформляется «фартуком», который делается из пристенного профиля или из специальной гидроизолирующей ленты. Она также крепится на кровельный материал с помощью герметика, а на трубе фиксируется предназначенной для этого планкой.

«Фартук» для дымоходной трубы

Советы опытных мастеров

Чтобы дымоотводная система работала качественно, нужно соблюдать некоторые рекомендации, которые всегда учитывают профессиональные печники.

• При кладке кирпичных рядов обязательно следует тщательно подбирать излишний раствор, который будет выступать вовнутрь дымоходного канала. Эти поверхности должны быть очень ровными, чтобы на них как можно меньше оседало сажных отложений.
• Перевязка кирпичей в кирпичной кладке дымохода требует особого внимания, так как в такой конструкции может использоваться большое количество не цельных кирпичей, а их половинки, пластинки, третьи или четвертые части. Для того, чтобы ровно отрезать или отколоть кирпичи, можно использовать «болгарку» (шлифмашинку). Если ею надпилить нужную часть, легче будет отделить фрагмент требуемого размера. Пластины, которые необходимы в некоторых рядах кладки, придется отпиливать полностью, так как такие тонкие части могут просто сломаться.
• Швы в кладке дымохода не должны быть слишком толстыми – их толщина может составлять четыре — пять миллиметров. Это необходимо соблюдать потому, что раствор, даже в застывшем состоянии, больше подвержен разрушению при воздействии внешних факторов, чем закаленный кирпич.
• Ну и, конечно, очень важным мероприятием при обслуживании дымохода в процессе его эксплуатации является его своевременная чистка или периодические профилактические работы для предупреждения его засорения.

Видеоурок по кладке дымохода своими руками

Кладка дымохода — весьма непростое мероприятие, так как она проходит на высоте и требует максимальной внимательности. Поэтому нужно реально оценить свои силы и возможности. Если возникнут сомнения, что эту работу посильно выполнить самостоятельно, то лучше доверить ее опытному мастеру.

Опасности, связанные с кладкой дымохода своими руками — дымоход с полным обслуживанием

С появлением YouTube и блогов самопомощи в последние годы появилось множество проектов «сделай сам» (DIY). Проекты «сделай сам» могут быть не только веселым и продуктивным способом провести свободное время, но и сэкономить вам деньги, так как вам не придется нанимать профессионала.

Одной из областей, в которой прочно укоренилось увлечение своими руками, является обустройство дома. Хотя есть некоторые ремонтные работы, такие как добавление шкафа, установка подъездной дорожки своими руками или увеличение места на полках в кладовой, которые могут быть выполнены практически без риска со стороны домовладельца, есть другие проекты, которые лучше оставить тем, кто с опытом.

Любой проект, требующий использования лестницы, капитальный ремонт дома, включающий фундамент или каркас дома, требующий разрешения, а также связанный с пожаром или угрозой безопасности, лучше доверить профессионалам. Поскольку выполнение проекта кладки дымохода заполняет большинство этих полей, это не то, что вы хотите делать самостоятельно.

Проекты по кладке дымохода опасны

Прежде чем вводить в Google «как заклеить окно», «как постелить новый ковер в гостиной» или «как заменить камень в камине», домовладелец должен спросить себе один важный вопрос: Безопасно ли выполнять любой из этих проектов без помощи профессионала?

Для проектов кладки дымоходов ответ однозначный: нет, это небезопасно.

Во-первых, использование лестницы и лазание по крыше опасно само по себе, даже если не используются строительные материалы. Никакие инструкции на YouTube не сделают вас ловким на лестнице или на крыше, особенно если условия становятся коварными, а опора становится зыбкой.

Кроме того, перевозка кирпичей, камней, цемента и инструментов может вызвать быструю усталость у тех, кто не подготовлен к ручному труду, даже на ровной поверхности. Чтобы избежать серьезной физической травмы, вы должны оставить проекты кладки дымохода профессионалам.

Оборудование для правильной работы может не стоить того

Одним из основных преимуществ проектов «сделай сам» является экономия средств, связанная с отсутствием необходимости платить огромные почасовые затраты профессионалам за их труд. Хотя это обоснование может быть разумным для небольших проектов, оно начинает разваливаться, когда речь идет о капитальном ремонте дома.

В случае проекта дымохода ниже приведены лишь некоторые из расходов, связанных с успешным DIY:

• Прочная нескользящая лестница
• Напольные брезентовые покрытия для предотвращения загрязнения жилых помещений копотью и креозотом
• Средства индивидуальной защиты, такие как очки, вентиляционная маска, огнеупорный комбинезон, рабочая обувь и перчатки
• Мощные промышленные пылесосы, удлинители и шланги
• Обширная коллекция инструментов и кистей

Это даже не учитывает количество времени, которое вам пришлось бы потратить после работы и на выходных, чтобы закончить работу.

Цена ошибки высока

Чтобы успешно выполнить ремонт дымохода , вам необходимо хорошо знать фундамент, каркас, электропроводку и сантехнику вашего дома, а также все местные правила проживания.

Даже если вы считаете, что хорошо разбираетесь в строительных нормах и уверены, что не повредите электропроводку или сантехнику, есть еще пара моментов, которые вы должны учитывать.

Во-первых, неправильная установка дымохода может не только оставить трещины, через которые может выйти огонь, что потребует заполнения трещин в бетоне, но и блуждающий дым и другие токсины могут в конечном итоге проявиться в виде отравления угарным газом.

Другим важным моментом является то, что многие проекты «сделай сам» прекращаются на полпути, как только человек понимает, что это не так просто, как казалось изначально. Если это так, стоимость найма профессионала в середине проекта, который придет, уберет беспорядок и начнет все с нуля, возможно, придется выполнять дополнительную работу, вызванную повреждением вашего проекта «сделай сам», намного превысит стоимость нанять профессионала на первое время. В некоторых крайних случаях неудачные попытки сделать самоделку могут сделать область непригодной для работы, оставив вас в настоящей безвыходной ситуации.

Биография автора: Брайан Джеффрис — директор по содержанию блога Innovative Building Materials и автор статей для индустрии строительных материалов. Он сосредоточен на том, чтобы помочь другим домовладельцам, подрядчикам и архитекторам найти материалы и методы строительства, которые экономят деньги, повышают энергоэффективность и повышают стоимость недвижимости.

← Получите скидку 20% на осмотр дымохода только на этой неделе 10 причин нанять трубочиста сейчас, а не потом →

Ознакомьтесь с другими замечательными сообщениями в блогах…

Наступил 2023 год, и пришло время заняться долгожданным списком улучшений дома, которые нужно сделать в новом году. Новогодние обещания…

Подробнее

Внешний вид вашего дома — это первая часть вашей собственности, на которую обращают внимание все, поэтому вы должны заставить его сиять. Дымоходы — отличное место…

Подробнее

Рынок жилья продолжает сходить с ума, и, поскольку владельцы все еще пытаются получить максимальную отдачу от своей собственности, они начинают…

Подробнее

Не ждите осени, чтобы позвонить! Имеет смысл (и центов) обслуживать дымоходы и вентиляционные системы весной или летом…

Подробнее

Для большинства людей весенние и летние месяцы предназначены для отдыха у бассейна и проведения времени. на заднем дворе и наслаждаясь…

Подробнее

То, как вы храните дрова, имеет значение. Если вы ищете лучшие идеи, советы и рекомендации по хранению дров, то вы попали на…

Подробнее

Каждый год, в течение мая и вплоть до июня (самый дождливый месяц в году в Канзас-Сити), мы начинаем получать звонки от клиентов. ..

Подробнее

Животные постоянно застревают в дымоходах время. Вопрос в том, что вы можете сделать, чтобы предотвратить это? С приближением теплой погоды наш…

Подробнее

Если у вас есть дом и очаг, скорее всего, вы развели несколько костров и разработали свои собственные методы для наилучшего способа складывать дрова в…

Подробнее

Будь то электрический обогреватель, горящая свеча или огонь в камине, использование любого нагревательного устройства сопряжено с риском пожара….

Подробнее

Как развести камин

• Экран для камина
• Топор для растопки
• Перчатки для печи
• Грабли для пепла

Три части топливной загрузки при разведении огня в камине

• Базовый слой (может быть неразделенным при правильном диаметре)
• Блюдо среднее (сплит)
• Блюда верхние (сплит файнер)

В этом случае каминная решетка не требуется. Решетка увеличивает вашу критическую скорость горения, позволяя бревнам гореть быстрее, чем обычно.

Советы и меры предосторожности при разведении камина

Прежде чем разводить камин, убедитесь, что ваш камин и дымоход проверены на предмет пожаробезопасности и очищены, если они обнаружены грязными (полными легковоспламеняющегося креозота). Убедитесь, что заслонка открыта. Если его нет, установите версию с верхним креплением. Модернизация обеспечивает огромную экономию энергии и помогает не допускать проникновения животных, шума и загрязнения.

Если ваш камин и дымоход расположены на внешней стене или когда заслонка открыта и вы чувствуете поток холодного воздуха, предварительно нагрейте дымоход листом зажженной газеты. Держитесь высоко в зоне демпфера, надев пару перчаток для защиты. Это устранит холодную воздушную пробку, присутствующую в дымоходе, и создаст сильный восходящий поток без дыма в вашу комнату.

Как только все вышеперечисленное будет выполнено, зажгите газету поверх топливного бака. Примерно через 3-4 часа, когда у вас будет хороший слой древесных углей, используйте грабли для камина, чтобы подтолкнуть угли к задней стенке топки.

Затем положите новые бревна, минимум четыре, поверх раскаленных углей, два нижних положите горизонтально.

Верхний жгут, немного короче по длине, расположите спереди назад примерно на 3 дюйма друг от друга, образуя горловину.

Наибольшее количество дыма и загрязнения твердыми частицами от древесного пожара происходит во время холодного пуска. Дрова, зажженные снизу обычным образом, способствуют грязному горению и трате большого количества потенциального тепла в виде несгоревших газов.

Чистый и эффективный метод разведения огня — это топка. Эта почти забытая древняя европейская техника размещает самую большую древесину на дне крест-накрест. По мере укладки каждого яруса перекрещивания становятся меньше. Сверху кладут растопку и небольшое количество бумаги и поджигают.

Когда зажигается верхний огонь, пламя всегда находится над топливной загрузкой. Дым и горючий газ от каждого яруса дерева всегда будут проходить через пламя и гореть, тем самым уменьшая загрязнение твердыми частицами и количество несгоревшего топлива.

Верхний костер также производит большие и менее уплотненные тлеющие угли, обеспечивая превосходное долговременное лучистое тепло.

Верхний костер, заложенный выдержанной твердой древесиной на высоту от восемнадцати до двадцати четырех дюймов, будет гореть примерно четыре часа без добавления дополнительных дров. Огонь будет завораживающим, поскольку каждый ярус медленно воспламеняется и прожигает свой путь вниз.

Всегда начинайте с сухих, хорошо выдержанных, расколотых дров и растопки, чтобы разжечь огонь в камине. (В идеале выдержанные дрова должны иметь влажность 20 %. На концах древесины будут видны радиальные трещины, и при ударе они будут звучать как кегли для боулинга.)

Нижний слой:

Три куска расщепленной твердой древесины хорошего размера толщиной от пяти до шести дюймов, уложенные спереди назад.

Второй слой:

Три чуть меньших куска расколотых дров толщиной от трех до пяти дюймов, уложенные бок о бок.

Третий слой:

Четыре-пять небольших кусков расколотых дров толщиной от двух до трех дюймов, уложенных спереди назад.

Продолжайте чередовать и уменьшать размер с расщепленной твердой древесиной, пока они не станут толщиной около одного дюйма.

Теперь чередуйте два ряда с расщепленной хвойной древесиной (сосна, ель и т.д.) до толщины карандаша. Сверху положите небольшой кусочек газеты и подожгите.

~ Крис Прайор и Фред Шукал
с разрешения

Знаете ли вы, что, когда ничего не подозревающий домовладелец приглашает сервисную компанию в дом для выполнения работы, ДОМОВЛАДЕЛЕЦ может нести ответственность за травму рабочего, если компания не имеет страхование компенсации работникам? Проверьте нашу страховку https://www.mass.gov/how-to/check-for-workers-compensation-insurance.
