Двускатная стропильная крыша: Устройство стропильной системы двускатной крыши

Стропильная система двускатной крыши

Крыша с двумя скатами является самым распространенным вариантом при строительстве дома: незамысловатая конструкция, «стандартный» подход к решению оформления кровли и скорость возведения (быстрее возводится только односкатная крыша) приводят к этой «популярности».

К тому же, стропильная система двухскатной крыши является не такой уж и сложной в устройстве, а это значит, что ее можно построить самостоятельно, имея под рукой необходимый материал.

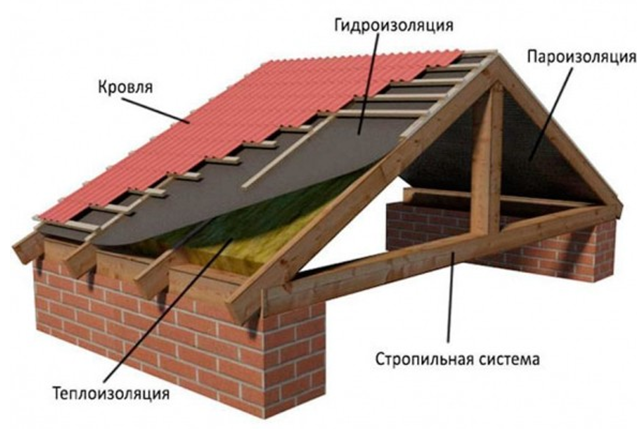

Сама конструкция двускатной кровли ничем не отличается от других скатных крыш: те же стропильные элементы, те же слои (утеплитель, паро- и гидроизоляция), то же покрытие (металлочерепица, шифер и т.п.). Кстати, не менее важными в процессе обустройства являются такие узлы двухскатной крыши как: устройство конька, узлы прохода вентиляционных шахт и дымовых труб через кровельное покрытие и др. Конкретные типы узлов будут зависеть от особенностей самой крыши.

Вариации на тему двускатной крыши

Двухскатная стропильная крыша может иметь как ровные, так и ломаные скаты. В первом случае монтаж и обслуживание предельно просты, равно как и внешний вид – такой, к которому мы все привыкли. А вот ломаная крыша более «нестандартна», поскольку имеет несколько другую форму скатов.

Самой экономной (в плане расхода материала) считается двухскатная крыша с углом наклона в 35-40 градусов. Такой угол обеспечивает равномерное распределение нагрузки, однако делает невозможным обустройство жилого помещения на чердаке. Этот не достаток устраняется при обустройстве ломаной конструкции (с пологой верхней частью и нижней — с резким уклоном).

К тому же, чердачное помещение ломаной крыши  более просторное за счет этой формы, а это значит, что чердак можно обустраивать как жилую мансарду (конечно, с предварительным утеплением и влагоизоляцией). Правда, и стропильная система двухскатной ломаной крыши будет несколько отличаться от простой двускатной кровли.

Тем не менее, специалисты-строители полагают, что устройство стропильной системы кровли с двумя скатами как раз-таки и является самым сложным этапом при возведении кровли. Рассмотрим, так ли это на самом деле.

Стропильная конструкция и ее виды

Поскольку двускатная кровля должна быть не только прочной, но еще и относительно легкой, то самое большое внимание и уделяется устройству стропильной конструкции: чтобы крыша могла выдержать и различные нагрузки (давление ветра, нагрузку от атмосферных осадков и вес человека), и сама бы не оказывала большого давления на фундамент дома.

Стропильная система двускатной крыши дает возможность общей нагрузке на кровлю распределяться равномерно на все стены по периметру здания. Стропила упираются нижними концами в мауэрлат (опорную конструкцию из брусьев) и фиксируются крепежами – планками или скобами из металла. Угол наклона стропильных «ног» будет определять угол наклона ската кровли.

Сама стропильная конструкция может иметь висячие и наслонные стропила. Первые называются так потому, что закрепление их происходит за счет опор краев стропильных «ног» — стены и конька крыши, вторые же получили свое название от самого способа установки – их устраивают в домах, имеющих среднюю несущую стену (или промежуточную опору), концы наклонных стропил опираются на наружные несущие стены, а средняя часть – а опоры. Поэтому у висячих стропил конструкция работает и на изгиб, и на сжатие, а снизить распирающее усилие, образованное стропильными «ногами», помогает стяжка, которая соединяет стропила. А вот балки наклонных стропил «работают» только на изгиб, и при этом затраты оказываются меньше, чем при устройстве конструкции любой другой кровли.

Однако,  наилучшим вариантом будет такая стропильная система двухскатной крыши, в которой чередуются и висячие, и наклонные стропила: бывают моменты, когда только висячие стропила устанавливать просто невозможно (и наоборот). Подобная «комбинация» стропильной системы позволяет снизить затраты на материалы, а заодно и укрепляет саму кровельную конструкцию.

Пожалуй, самым сложным из всех этапов при возведении кровли является поднятие наверх материалов, поэтому современные технологии тем и хороши, что позволяют собрать стропильную конструкцию практически на земле, а затем – поднять ее на кровлю.

Такой подход имеет и свои преимущества, и свои недостатки: при удобстве монтажа стропильных «ног» точность сборки гарантирована, а вот поднятие вверх уже готовой конструкции значительно усложняет устройство кровли.

Технология  монтажа стропил

Для начала остановимся на материале. Для устройства стропильной конструкции необходим только качественный прочный материал – поэтому ничего не поделаешь, придется раскошелиться. Балки с сучками и трещинками категорически отклоняются!

Стандартный размер будущей стропильной «ноги» должен быть таким: 50х150х6000 мм. Если же длина балки превышает 6 м, то ширину доски придется брать 180 мм, иначе балки просто надломятся под воздействием своего же веса.

Когда стропила двухскатной крыши уже готовы, и теперь их можно монтировать, для чего они закрепляются между собой – временно – стяжкой. Тут важно соблюсти точность шага балок, размер которого обязательно должен быть указан в проекте.

После установки стропильных «ног» по их верхнему краю можно крепить конек. Крепление можно производить как металлическими скобами или уголком, так и болтами (кстати, последние довольно популярны, поскольку отличаются своей надежностью).

Если у вас стропильная система состоит только из висячих стропил, то следующий этап просто пропускается. А тем, кто решил возводить конструкцию с наслонными стропилами, следует позаботиться о том, чтобы установить промежуточные опоры для них. Чтобы снизить величину прогиба стропильных «ног», необходимо так рассчитать расположение опор, чтобы стропила «ложились» ровно на опоры.

Крепление мауэрлата

Как уже говорилось выше, мауэрлат представляет собой брус размером 150х150 мм и является опорой для наслонных стропильных «ног». С его помощью нагрузка крыши на стены распределяется более равномерно. Поэтому мауэрлат используется также в качестве своеобразной «подложки» под стропильную конструкцию, размещаясь по длинной стороне дома. А чтобы балки не провисали со временем, необходимо соорудить специальную решетчатую конструкцию из ригеля, стоек и подкосов. Для этой конструкции можно использовать обычные доски размером 150х25 мм.

Сам мауэрлат следует укладывать по верхним краям несущих стен – и снаружи, и внутри, и крепить настолько прочно, насколько это возможно, чтобы сила ветра не смогла оторвать его от стены. Укладку брусьев следует проводить поверх гидроизоляции – начиная с верха перекрытия на высоте от 40 см, а подкладывать мауэрлат под стропила двускатной крыши можно отдельными частями.

Для соединения всех составных частей можно использовать и металлические накладки (планки), и болты. А вот карнизные свесы послужат хорошей верхней обвязкой для кровельной системы, к тому же защищающей низ стропильной конструкции от атмосферных осадков. Длина свесов должна составлять от 0,5 м.

Стропильная система двускатной крыши — ВикиСтрой

В предыдущей статье мы рассказали о преимуществах и недостатках различных видов крыш. Двускатная крыша — самая простая и надёжная конструкция для жилого дома. К тому же она подразумевает наличие чердака, что так полезно в загородном хозяйстве.

Двускатная стропильная система имеет несколько базовых разновидностей, на основе которых мастера создают индивидуальные конструкции. Мы рассмотрим их в порядке усложнения.

Для пролёта между несущими стенами до 6 метров

Этот вариант самый простой, при этом он несёт самую малую нагрузку. В нём применяются висячие стропила с основной или подстропильной затяжкой. При такой конструкции стропильная система представляет собой только стропила, соединённые на пересечении в коньке.

Подстропильная балка или затяжка — элемент стропильной системы, который соединяет горизонтальной тягой стропильные ноги противоположных скатов.

Стропильная нога или стропила — основной несущий элемент поддерживающей конструкции крыши. Из ряда стропил формируется скат крыши.

Висячие стропила — способ установки стропил, при котором отсутствуют дополнительные горизонтальные крепления (тяги).

Мауэрлат (деревянная обвязка верха стен) — основа стропильной системы. На каменные стены устанавливается в обязательном порядке.

По расположению затяжек такая кровля бывает двух видов.

С основной затяжкой

Затяжка проходит по верхам стен и опирается на них. Именно в этом случае чаще всего роль затяжки выполняет балка перекрытия. Высота от перекрытия до конька — от 1,4 до 2,5 м. Такой вариант оптимален, если планируется использовать чердачное пространство для временного хранения или просушки чего-либо.

Преимущества:

Недостаток: сравнительно малый объём помещения.

С подстропильной затяжкой

Затяжка проходит на уровне ⅓ высоты от опоры стропил до конька. В этом случае нет привязки к перекрытию, и опорные стены стропил могут быть подняты на необходимую высоту.

Преимущества:

Недостатки:

Для пролёта между несущими стенами от 6 до 9 метров

Комбинированная затяжка

При увеличении пролёта количество поддерживающих и стягивающих элементов увеличивается. Это нужно для эффективного распределения нагрузки и передачи её на стены. Висячие стропила на пролёте более 4 метров* можно устроить только одним способом — двойной (комбинированной) затяжкой. При этом длина пролёта* не должна превышать 4,5 м.

* — в данном случае под пролётом понимается длина проекции (тени) одной стропильной ноги в проектном положении.

При устройстве двойной затяжки подстропильную затяжку называют ригелем.

1 — затяжка; 2 — ригель; 3 — стропильная нога; 4 — мауэрлат

Вертикальные опоры

Зачастую приходится сращивать стропила в длину, т. к. 6 метров бывает недостаточно. В этом случае устраивают дополнительные промежуточные опоры. Они могут располагаться в разных областях относительно стропильной ноги. При этом стропила называются уже не висячими, а наслонными.

Наслонные стропила — стропильные ноги, имеющие одну или более опор. Исключение — мансардная двускатная стропильная система с двумя рядами опор, расположенными не по центру.

Бабка или центральная опора — вертикальная стойка, расположенная в месте пересечения стропил.

Прогон — сплошная доска или брус, соединяющий ряд стропил или балок.

Коньковый прогон — соединяет верха центральных стоек (бабок).

1 — затяжка; 2 — бабка; 3 — прогон; 4 — коньковый прогон

Помимо центрального ряда стоек конструкция стропильной системы может предусматривать дополнительные вертикальные опоры — в середине пролёта одной стропильной ноги. По сравнению с подкосными способами укрепления такой способ удобен тем, что не перегораживает проходы. При достаточной высоте чердака можно использовать его в качестве кладовой.

Мансардная стропильная система — частный случай двускатной кровли с вертикальными опорами. Она не имеет центрального ряда стоек, только стойки на ½ проекции стропильной ноги. В ней обязательно присутствует ригель (подстропильная затяжка). Ряд ригелей формирует потолок мансардного этажа.

Для пролётов между несущими стенами от 9 до 14 метров

При таких больших пролётах длина проекции стропил будет от 4,5 до 7 метров и в большинстве случаев не избежать сращивания стропил по длине. Это в свою очередь потребует усиления в месте соединения стропил и применения подкосов.

Подкос — упор, расположенный в проектном положении под углом.

Подкосы могут устанавливаться в разных местах стропил, но не ближе ¼ их длины к концу. Существует множество вариантов их установки.

Лежень — сплошная доска или брус, установленный на несущие балки перпендикулярно им. Служит для распределения нагрузки от подкосов и стоек на балки.

1 — балка; 2 — подкос; 3 — лежень; 4 — бабка

В основном опора подкоса располагается в месте опоры бабки, особенно если они находятся на промежуточной несущей стене. В другом случае центральной опоры может не быть — только подкосы, но они должны быть закреплены к стропильной ноге ближе к середине пролёта.

Частный случай комбинированной двускатной стропильной системы — мансардный этаж с шириной пролёта помещения более 4,5 метров. В этом случае устраивается П-образная рама — прогоны из бруса 100х100, ряд вертикальных стоек по лежням на ½ или ⅔ длины проекции стропил и горизонтальная затяжка (ригель). Оставшееся пространство заполняется (раскрепляется) подкосами. Такой вид стропильной системы применяется на зданиях значительной площади.

Двускатные стропильные фермы с подкосами имеют два существенных преимущества:

• высокая несущая способность и пространственная жёсткость;
• возможность создавать прочные пологие скаты большой протяжённости.

При этом пологость скатов обусловлена малой высотой конька над перекрытием, т. е. чердак в большинстве случаев не используется.

Выбирая двускатную кровлю, помните, что помимо относительной простоты устройства и монтажа необходимо правильно организовать распределение нагрузки. Это особенно важно в районах с существенными снеговыми и ветровыми нагрузками. Весенний снег в 2,5–3 раза тяжелее зимнего, поэтому дополнительные опоры и распорки в стропильной системе не будут лишними.

рмнт.ру

Все, что вам нужно знать

Крыша является важным элементом дома и служит основной цели дома, то есть обеспечивает укрытие. Кровля делится на два основных типа: плоская крыша и скатная крыша. Сторонные крыши также составляют два типа:

House Construction

Крыша и ее классификация

• Одиночная крыша
• Двойная крыша

ОДИНСКАЯ КВВЕТСЯ Определена как как А как. крыша, имеющая только один скат с каждой стороны от центрального конька, тогда как односкатная крыша имеет один скат, но без центрального конька.
Односкатная крыша — это тип наклонной крыши. В этом типе крыш предусмотрены общие стропила с каждой стороны без какой-либо промежуточной опоры. Конструкция односкатной крыши проще, чем других крыш.

В одинарной кровле каждое стропило поддерживается в двух точках:
01.  Внизу; на стене через настенную пластину
02.  Вверху; по коньку

Строительство дома

Основные элементы крыши

Односкатная крыша имеет некоторые ограничения. Односкатная крыша используется для небольших пролетов. Если используются большие пролеты, то и сечения крыши нужны большего размера. В одинарной крыше, если стропильные ноги не связаны друг с другом с помощью кровельной балки или связующего, то эта крыша будет иметь тенденцию под весом выталкивать опорные стены наружу вверху, вызывая разрушение конструкции стены. Следовательно, для больших пролетов крыш одинарная крыша не рекомендуется.
Существуют следующие формы одинарной крыши:

Односкатная крыша определяется как односкатная крыша, верхний край которой примыкает к стене или зданию.

Строительство дома

Прислоненная крыша: Получите дополнительную информацию об этом

Парная крыша состоит из двух отрезков стропил, опирающихся друг на друга и связанных вверху в месте их соединения.

Строительство домов

Что такое парная крыша?

Парная закрытая крыша похожа на парную крышу, но ноги общих стропил соединяются горизонтальной затяжкой, известной как затяжная балка.

Строительство дома

Что такое Пара закрыть крышу?

Горизонтальный кусок дерева или любого другого материала, соединяющий и пытающийся собрать две противоположные стропила, называется ригелем, а крыша с ригелем называется кровлей с ригелем.

Строительство дома

Основная информация о кровле с двускатной стяжкой

Двойная крыша определяется как система каркаса крыши, в которой стропила опираются на прогоны, обеспечивающие промежуточную поддержку.

В двускатной крыше каждое стропило поддерживается в трех точках:

• Внизу; на стене через настенную пластину
• Вверху; по коньку
• по центру по прогону

Основными элементами двойной крыши являются стропила и прогоны. В двускатных крышах, если длина пролета больше, требуется промежуточная опора. Эта опора обычно представляет собой балку, защищенную под стропилами в точке между коньком и стеновой пластиной. Этот луч известен как прогон. Прогоны используются для уменьшения размеров стропил и повышения экономичности конструкции. Конструкция двойной крыши проще, чем у других крыш.
Читайте также:

Домостроение

Ферма King Post: все, что вам нужно знать

Строительство дома

Что такое Shell Roof?

Существуют различные способы измерения горизонтальной и вертикальной длины, конька, подъема и уклона крыши. Из многих мы обсудили три калькулятора для разных типов крыш, то есть калькулятор уклона крыши, калькулятор уклона крыши и калькулятор угла крыши. Эти калькуляторы помогают подрядчикам определить точные размеры треугольника крыши. В снежную погоду иногда возникает необходимость иметь над крышами скатный треугольник, поэтому для расчета уклона кровли понадобился калькулятор уклона кровли. Это облегчает вам горизонтальное расстояние между коньком крыши и стеной здания.

Что такое двухскатная крыша и каковы ее плюсы и минусы?

Четкое понимание строительных терминов и фраз, таких как типы фундамента, уклон крыши и строительные материалы, гарантирует, что любой проект, большой или маленький, будет понятным и легким для понимания как для вас, так и для вашего архитектора/поставщика.

Узнайте, что вам нужно знать об этом типе крыши ниже, как определить его в будущем и каковы преимущества этого стиля крыши.

Что такое двухскатная крыша?

Скатная крыша просто имеет конструкцию с наклоном к ней, поэтому двускатная крыша имеет две стороны, которые расположены под углом. Мы обычно видим их в форме А на фронтонах.

Скат крыши только с одним скатом известен как моноскат. Этот стиль обычно можно увидеть в пристройках с навесами и в модернистских проектах зданий.

Эта формулировка может привести к неправильному представлению о том, что «двускатная крыша» означает дом с двумя отдельными (обычно) двускатными крышами.

Может ли крыша иметь два разных ската?

В то время как большинство крыш сходятся под одним и тем же углом или наклоном, есть некоторые дома, которые могут включать крыши с разными углами наклона, которые соединяются вместе.

Несмотря на то, что такую ​​крышу трудно подобрать правильно и она будет выглядеть уместно, с ее помощью можно создать интересный дизайн.

Мансардные окна часто являются хорошим примером двух разных скатов на одной конструкции крыши, но также скатные расширения крыши, установленные под разными углами, могут помочь отличить новую пристройку от старой собственности.

Почему стоит выбрать двухскатную крышу?

Двускатные крыши выбираются для большинства домов, потому что они обеспечивают высокую структурную устойчивость и могут выдерживать сильный дождь (наклон способствует стоку), а также снег. Дизайн обычно означает, что дом выигрывает от большего жилого пространства на крыше или от использования чердака или чердака для хранения вещей.

Скатные крыши также позволяют включать сводчатые потолки в дизайн интерьера — функция, которая становится все более популярной в дизайне домов.

Каковы недостатки скатных крыш?

Скатные крыши не всегда обеспечивают желаемый стиль дома при самостоятельной постройке и пристройке, поэтому домовладельцы могут выбрать более современные плоские крыши, которые также обеспечивают возможность поддержки зеленой крыши.

Как правило, скатные крыши стоят дороже, чем плоские, и их установка может занять больше времени из-за их более сложной конструкции и потребности в большем количестве материалов.

Однако, если вы хотите установить солнечные панели на крыше, вам придется учитывать стоимость их установки на плоской крыше по сравнению со скатной.

Зеленые крыши также могут увеличить стоимость плоских крыш, поскольку для достижения наилучших результатов они требуют большей структурной поддержки и сложной гидроизоляции.
