типы, конструкции, кровельные материалы, строительные технологии. Показатели нормативной снежной нагрузки по зонам

Кровля выполняет сразу несколько функций. В первую очередь она защищает строение от атмосферных осадков, а также является украшением дома. Что касается бани, то зачастую используются самые простые варианты, которые можно возвести своими руками. Но для этого необходимо строго соблюдать строительные правила.

Виды крыш для бани

Самая простая конструкция банной крыши включает в себя два основных элемента: систему стропил и кровельное покрытие, для монтажа которого необходимо сделать обрешётку и проложить гидроизоляционную прослойку. В некоторых случаях допускается наличие чердака, но для этого нужно устраивать двускатную крышу, что не всегда целесообразно для бани.

Двускатная кровля позволяет обустроить чердачное помещение

Односкатная крыша

Чаще всего односкатную кровлю можно встретить у бань, которые являются частью другого здания. Угол наклона таких крыш может варьироваться от 5 до 45 градусов. Значение зависит от многих факторов, например, типа кровельного материала и погоды. Конструкция плоской крыши состоит из:

  • стропильной системы;
  • обрешётки;
  • утеплителя;
  • наружной обшивки фронтонов;
  • кровельного покрытия.

Односкатная крыша имеет самую простую конструкцию и применяется в случаях, когда главным приоритетом является скорость и низкая стоимость работ

В зависимости от здания могут использоваться разные виды системы стропил:

  1. Скользящая система. Подходит для бань из бревна, поскольку выдерживает усадку конструкции до 15%. Особенность этой конструкции в том, что стропильные ноги на верхней стене фиксируются к мауэрлату, а на нижней — к специальным приспособлениям.
  2. Наслонная система. Подходит для строений с незначительной усадкой. Характеризуется опорой стропил на балки перекрытия, при этом верхние концы обязательно опираются на высокую стену. Для увеличения жёсткости используется подкосы и стойки.
  3. Висячая конструкция. Для односкатной крыши используется редко, поскольку высота всех стен должна быть одинаковой, а сама система состоит из ферм. Эти фермы необходимо собирать на земле и только потом устанавливать на крышу дома.
В зависимости от длины пролёта, в стропильной системе используются различные виды упоров и подкосов

Односкатные крыши могут иметь невентилируемую конструкцию, которая монтируется с наклоном не более 5 градусов и тщательно утепляется, и вентилируемую кровлю под наклоном до 45 градусов, имеющую под кровельным покрытием свободное пространство.

Преимущество односкатной крыши:

  • экономичность;
  • простота монтажа;
  • небольшой вес крыши;
  • высокая устойчивость к осадкам, но только при условии правильного наклона;
  • большой выбор кровельных материалов.

Имеет она и недостатки:

  • нет возможности обустроить мансарду;
  • нужно вовремя убирать снег.

Перед началом работ необходимо составить полный чертёж крыши, в частности, правильно определить угол наклона и длину ската. Угол наклона зависит в первую очередь от типа кровельного материала и уровня снеговой нагрузки в регионе строительства.


Угол наклона крыши зависит от выбранного кровельного материала
Необходимые материалы и инструменты

Для работы нужно подготовить:

  • доску обрезную 40–60 мм для балок и стропил;
  • доску для обрешётки;
  • доску для подшивки потолка;
  • гидроизоляционную плёнку;
  • кровельное покрытие;
  • утеплитель;
  • антисептик.

Необходимо также позаботиться о наличии:

  • ножа;
  • молотка;
  • рулетки;
  • шуруповёрта;
  • лобзика;
  • степлера.
Монтаж односкатной крыши

Сам процесс монтажа состоит из следующих шагов:

  1. Искусственно увеличить выступ одной из стен, руководствуясь составленным проектом.
  2. Изготовить стропила. Те, что в дальнейшем будут опираться на балки, пропитать гидроизоляционным составом и завернуть в рубероид. Вставить их в пазы. Крепить специальными скобами или шпильками. Стропила на верхнем мауэрлате стянуть пластинами. В случае если длина крыши превышает 4 м, дополнительно необходимо установить подкосы или опоры.


    Стропила на мауэрлате необходимо закреплять при помощи металлических пластин, предварительно сделав в них соответствующий вырез

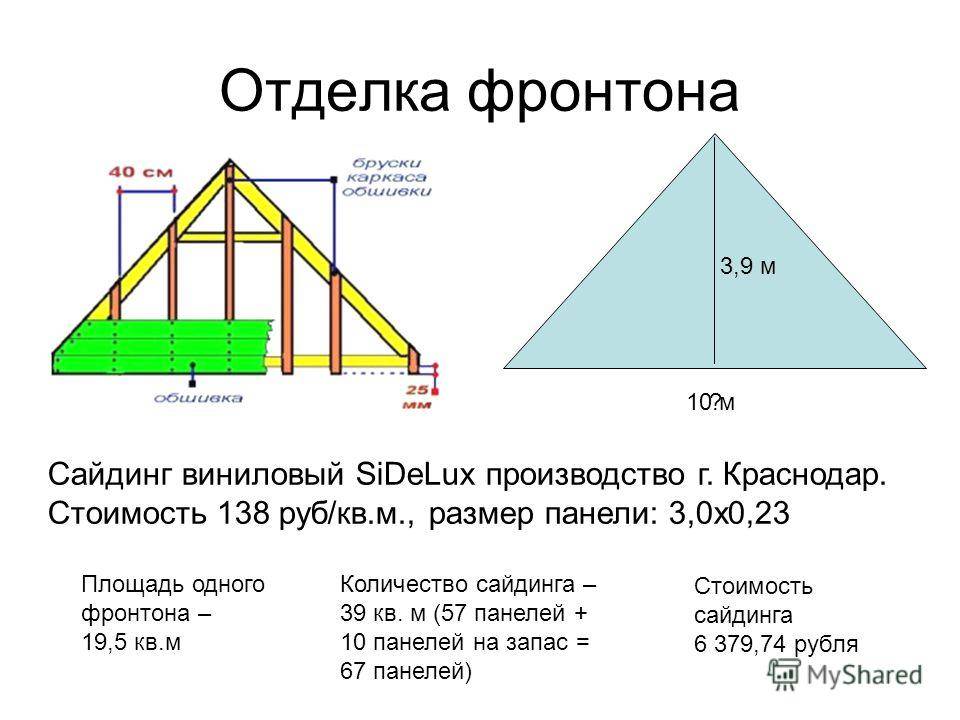

  3. Произвести зашивку фронтонов. Для этого подойдут доски или специальный фасадный материал. На одном из фронтонов необходимо сделать вентиляционное окно. На стропила уложить гидроизоляционную плёнку так, чтобы она не была натянута, а немного провисала между стропилами. Сверху на плёнку уложить обрешётку из досок с шагом 20–50 см. На обрешётку стелется кровельный материал и крепится саморезами. Материал монтируется внахлёст.


    Обычно фронтоны бани обшивают тем же материалом, что и стены

  4. Завершить работу необходимо установкой планок карниза, при этом нужно следить, чтобы оставался вентиляционный зазор. Если дымоход в бане будет проходить через крышу, рекомендуется довольно тщательно обработать место стыка крыши и дымоходной трубы. Помните, что расстояние от неё до любых деревянных конструкций должно быть более 20 см.


    Место стыка дымохода с кровельным покрытием должно быть защищено от проникновения влаги

  5. Плоскую крышу внутри необходимо утеплить. Теплоизоляционный материал толщиной 10 см укладывается между стропилами. Если планируется обустройство чердака, нужно утеплять и потолок бани, для чего требуется укладка чернового пола и обшивка его гидроизоляционной плёнкой. Монтируется утеплитель между потолочных балок. Дополнительно требуется пароизоляционная защита.


    Утепление крыши производится листами минеральной ваты, которые укладываюся в промежутки между стропилами

Не каждый утеплитель подходит для бани. Качественный материал должен быть:

  • влагостойким, благодаря чему будет длительное время сохранять свои свойства;
  • с низким уровнем проводимости;
  • безопасным;
  • самозатухающим;
  • хорошо прилегающим к поверхности;
  • устойчивым к резким колебаниям температуры.
  • Для бани можно использовать стекловолокно, минеральную вату, пенополиуретан, экструдированный пенополистирол, базальтовую вату. Некоторые мастера используют натуральные материалы, такие как солому или морские водоросли.


    Самым популярным утеплителем для крыши бани является минеральная вата
    Видео: строительство односкатной крыши быстро и без затрат

    Бани с ломаной крышей

    Возведение ломаной крыши над баней подразумевает обустройство чердачного помещения для разных целей. Система ломаной крыши отличается наличием большого количества стыков. Она хоть и красивая, но будет стоить очень дорого.


    Под ломаной крышей можно обустроить полноценное жилое помещение, в котором оборудовать, например, комнату отдыха или игровой зал

    Особенности системы стропил под ломаную кровлю:


    Угол наклона скатов кровли должен превышать 15 градусов. Это нужно для эффективного отвода атмосферных осадков. Для монтажа стропильной системы рекомендуется использовать доски или брус из хвойных пород дерева, только они способны выдерживать значительные колебания температуры и не портиться от постоянного воздействия влаги.


    Основные узлы стропильной системы нужно стягивать скобами или металлическими пластинами
    Возведение ломаной крыши

    Монтажные работы по устройству ломаной крыши должны происходить в следующем порядке:


    Теперь можно утеплить мансарду и заняться внутренней отделкой. Для утепления подойдёт минеральная вата, пенопласт или пеноизол. Для покрытия кровли можно использовать:

    • ондулин — он способен переносить резкие изменения температуры и постоянное воздействие ультрафиолета;
    • шифер — это самый дешёвый материал;
    • металлочерепицу.

    Для создания комфортной атмосферы в мансардном помещении рекомендуется использовать специальный кровельный пирог. Так вы сможете создать оптимальную влажность.


    Если требуется обустроить круглогодичное жилое помещение в мансарде, необходимо полностью выдержать технологию укладки кровельного пирога со всеми рекомендуемыми вентзазорами
    Видео: устройств мансарды на бане

    Двускатная крыша для бани

    Чаще всего монтируется двускатная крыша, которая позволяет оборудовать помещение, например, для хранения банных принадлежностей. Такая конструкция позволяет быстро удалить осадки с крыши. Самая простая система стропил — висячая, которая подразумевает опирание стропильных ног только на две точки. Стропильные ноги сверху фиксируются коньковым брусом.


    Двускатная крыша является одним из самых популярных решений для бани, поскольку она несложно возводится и позволяет получить дополнительное чердачное помещение
    Возведение двускатной крыши

    Заранее необходимо составить проект и произвести расчёт базовых параметров, в частности, определить угол наклона. Сам процесс монтажа состоит из нескольких шагов:


    Видео: стропильная система двускатной крыши

    Т-образная крыша

    Есть два типа T-образных крыш:

    1. Одинаковая ширина фронтонов, при этом конёк располагается на одном уровне, а угол наклона скатов одинаковый.
    2. Угол наклона и ширина скатов меняется, что приводит к расположению коньков на разной высоте.

    Перед монтажом необходимо нарисовать план стен. Это позволит определиться с параметрами крыши. На проекте надо от крайней линии каждой из четырёх стен отступить 50 см и прорисовать периметр крыши с учётом свесов. Необходимо также обозначить места коньков крыши. После этого определить местонахождение ендовы, для чего прямой линией соединить угол смыкания двух крыш: основной и дополнительной. В этих местах необходимо произвести монтаж наслонных стропил.


    Т-образная крыша хорошо подходит для бань, потому что позволяет обустроить предбанник

    Сам процесс монтажа T-образной крыши проходит в несколько этапов:


    Крыша шале

    Особенность этого стиля заключается в сильном нависании свесов над стенами. Это позволяет полностью защитить баню от солнца и осадков. В некоторых случаях вынос крыши за пределы стены достигает 3 м. Такая конструкция спасает помещение бани от сырости. Кроме того, под свесами образовывается дополнительное полезное пространство.


    Крыша шале имеет длинные свесы, которые защищают её от сырости и осадков

    В зимний период такая крыша способна удерживать большое количество снега, что обеспечивает помещению дополнительную теплоизоляцию. Рекомендуется дополнительно укрепить свесы крыши опорами.

    При расчёте крыши обязательно нужно учитывать:

    • особенности погоды;
    • количество осадков;
    • используемое кровельное покрытие.

    Для крыши шале можно использовать весьма оригинальные кровельные материалы:


    Крыша шале требует внутреннего утепления, причём между утеплителем и кровлей нужна воздушная прослойка. Также требуется монтаж пароизоляционного слоя.

    Конструкция крыши шале может быть смонтирована самостоятельно. Она включает в себя стропила и кровельные балки, которые выводятся за пределы стен на несколько метров. Главное в этом процессе — правильно установить узлы, а стропила к коньку фиксировать скобами-накладками и только нахлёстом.

    Увеличить срок эксплуатации крыши можно, если покрыть все места стыков специальным составом, а стропила и затяжки вывести за стены хотя бы на 1,5 м. После окончания этого этапа необходимо положить решёточный брусок.

    Необычные крыши для бани

    Допускается совмещение бани с другими постройками. Например, выгодным вариантом является баня с гаражом. Это позволяет сократить расходы на строительство и обеспечение обогрева. При составлении проекта необходимо учитывать следующее:

    • уровень гидроизоляции в обоих помещения должен быть достаточным;
    • выбирать кровлю нужно такую, чтобы уборка снега и льда не была затруднительной, лучше всего если это будет двускатная крыша;
    • крыша со стороны гаража требует дополнительного гидроизоляционного слоя, это касается и смежной стены.

    Крыша гаража, соседствующего с баней, должна быть хорошо утеплена и гидроизолирована

    Баня может соседствовать и с домом. В этом тоже есть своё преимущество — не нужно будет делать длинный переход по улице, чтобы вернуться из бани домой. Есть несколько способов размещения бани:

    • на цокольном этаже;
    • в пристройке;
    • в смежной комнате с ванной и туалетом.

    Крышу бани-пристройки можно не связывать с основной кровлей дома

    Отдельная крыша для такой бани требуется, только если она располагается в пристройке. Помните, что при таком расположении на кровлю здания будут выходить одновременно две трубы, а значит, на крыше будет два отверстия. Поэтому очень важно продумать вентиляционную систему бани, в частности, сделать вентилируемую кровлю.

    Очень оригинально смотрится баня, совмещённая с беседкой. Как правило, у такого здания общая крыша. Обычно её делают двускатной.


    При совмещении бани с беседкой получается неплохая экономия строительных материалов

    Помните, что какая бы крыша ни была у вашей бани, к ней необходимо обеспечить доступ. Это позволит проводить периодический осмотр стропильной системы и кровельного покрытия, благодаря чему можно вовремя обнаружить протечки и деформации крыши, а значит, и вовремя устранить их.

    В частном строительстве возведение бани – это особый ритуал, в который вкладывается не только желание создать помещение для мытья, а нечто большее. Баня – это отражение души дома, место для отдыха духом и телом.

    Строительство бани завершается возведением над ней крыши, которая должна отвечать сразу множеству критериев качества и внешнего вида. Разберемся, как сделать двускатную крышу на бане своими силами, а также осветим другие возможные варианты кровельных конструкций, применимых для покрытия бани.

    В этой статье

    Выбор и расчет конструкции

    В зависимости от планов на чердачное помещение и эстетических предпочтений крышу для бани можно сделать двух типов:

    Перед тем как сделать крышу на бане, необходимо ее рассчитать. Рассмотрим подробно процесс расчета и проектирования двускатной конструкции, как наиболее популярной и распространенной:

    • Измерение строения и проверка уровня. Проектирование начинается с измерения бани. Как правило, бани представляют собой прямоугольные или квадратные сооружения, удобные для быстрого возведения двускатной крыши. Полученные данные переносим на бумагу в виде чертежа.
      Особое внимание необходимо уделить проверке уровня стен строения – строительные нормативы разрешают отклонение от горизонтального уровня не более 1 см на 5 погонных метров. Если отклонение больше, это необходимо учесть при укладке мауэрлата.

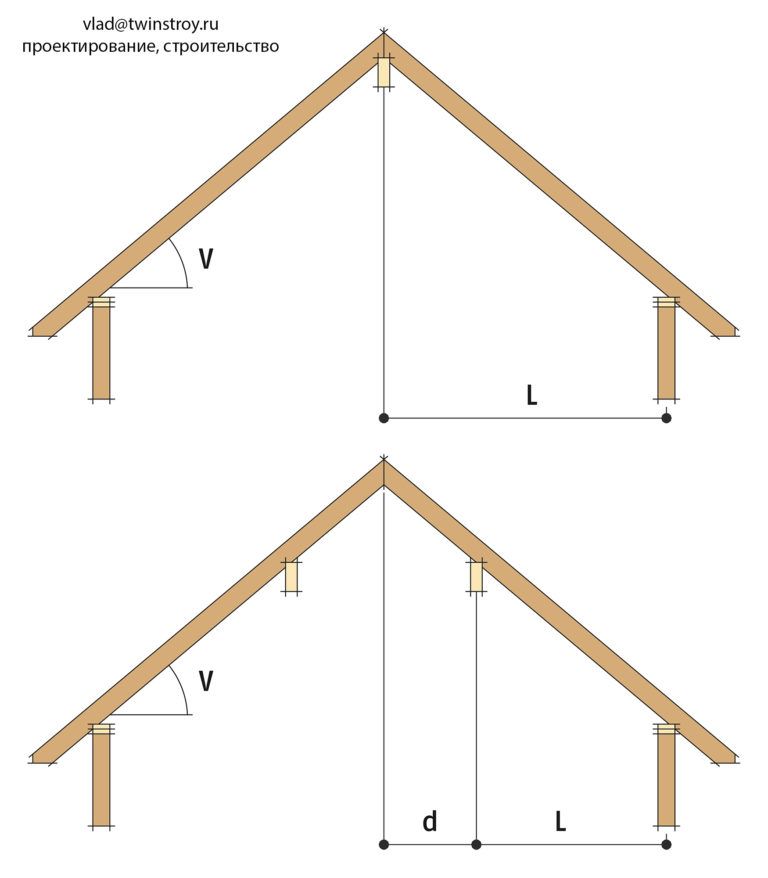

    • Вычисление углов наклона и высоты конька. Расчет этих параметров находится в зависимости друг от друга: чем выше конек бани, тем круче скаты и больше полезное пространство на чердаке.

    Угол наклона

    Угол наклона зависит от погодных условий региона – на его выбор влияет ветровая и снеговая нагрузки. Чем круче крыша, тем лучше она избавляется от снежных масс, но хуже противостоит сильному ветру. Вычисление снеговой и ветровой нагрузки кровли делается согласно данным СНиП и картам, делящим страну на особые природные зоны.

    Наклон скатов зависит и от выбранного кровельного материала, каждый из которых предполагает наличие собственного промежутка возможного наклона скатов. Ознакомиться с этими данными возможно в специализированных таблицах или характеристиках кровельных материалов.

    Таким образом, выбор угла наклона и высоты не может быть совершен «по желанию», а должен быть результатом кропотливой вычислительной работы.

    Выбор строительных материалов. Проектирование и расчеты важны при выборе и покупке строительных материалов. Точно сделанные расчеты позволяют определить необходимые сечения бруса для стропил, необходимость создания разреженной или сплошной обрешетки. Эти параметры связаны с полученными данными о нагрузках на крышу.

    Количество утеплителя, гидроизоляционной пленки и кровли зависит от площади планируемой кровли. При покупке строительных материалов всегда следует приобретать на 15-20% больше материалов для возможного перерасхода из-за укладки внахлест или получения отходов.

    Создав план будущей кровли, можно переходить собственно к главному вопросу – возведению крыши для бани своими руками.

    Возведение двускатной крыши для бани

    Строительство стропильной системы

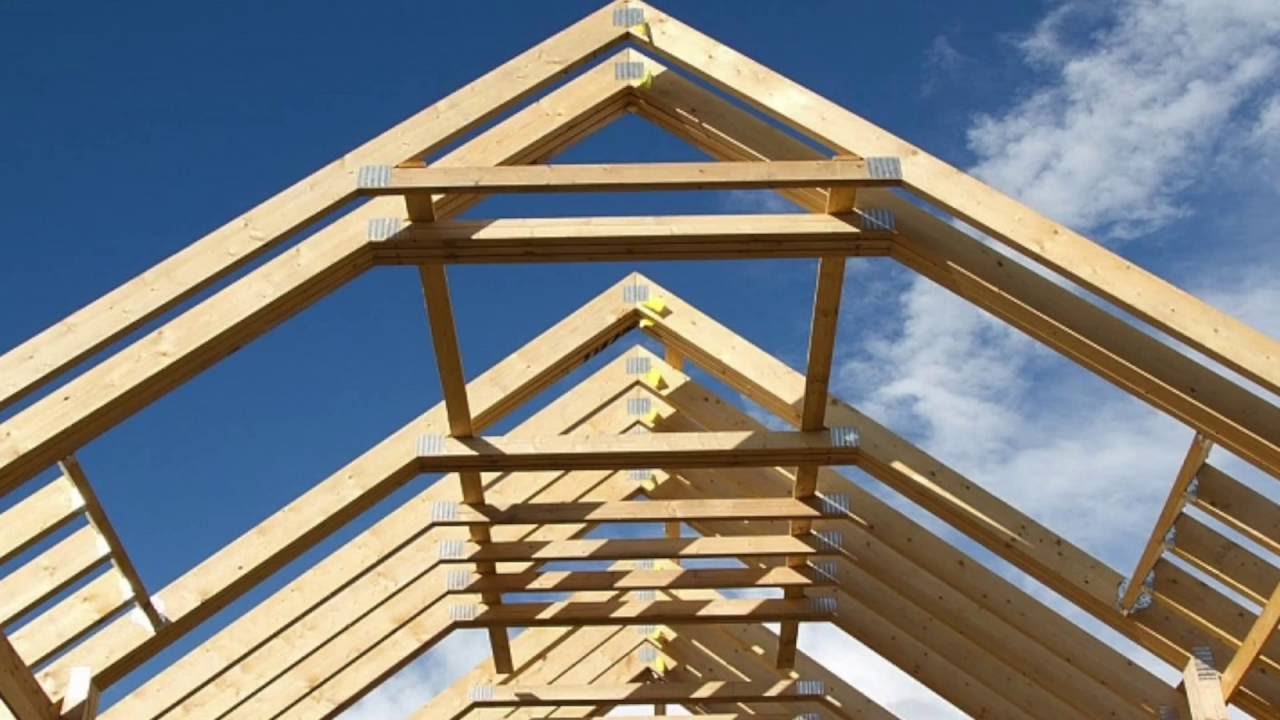

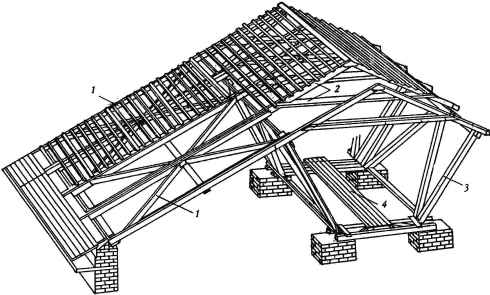

    В основе кровельной конструкции лежит стропильная система, представляющая комплекс деревянных элементов:

    • Мауэрлат – основание, создающее опору всей конструкции на стены здания;
    • Стропильные фермы – элементы в виде равнобедренных треугольников, катетами которых являются стропильные ноги. Именно форма треугольника, как наиболее устойчивая фигура, позволяет двускатной крыше выдерживать большие внешние нагрузки ;
    • Обрешетка – система разреженного или сплошного характера, позволяющая крепить к стропилам кровельный материал.

    Все деревянные элементы стропильной конструкции изготавливаются из высушенной древесины влажностью не более 20% без сучков и трещин. Перед монтажом древесина обрабатывается специальными средствами для предотвращения образования плесени, грибка и поражения дерева вредителями.

    Построить стропильную конструкцию можно двумя способами:


    При расчете и выборе материала для стропильной системы учитывается общая нагрузка на нее, которая зависит от своего веса конструкции, снеговой нагрузки и т. д. Как правило, стропила изготавливаются из деревянного бруса сечения 50*100 мм.

    Рассмотрим, как правильно сделать стропильную систему для двухскатной крыши:

    • Мауэрлат укладывается на изолированные слоем рубероида стены и крепится к ним анкерными болтами, шпильками или скруткой. В бане из бруса роль мауэрлата выполняют верхние венцы, скрепленные скобами;
    • Стропильные фермы скрепляются на вершине металлической накладкой. В первую очередь монтируются крайние фермы, а затем по уровню, заданному ими, выставляют остальные через промежуток, равный примерно 60 см. Крепление стропильных ног к мауэрлату возможно врубкой или металлическими элементами.

    Обрешетка и изоляция кровли

    Важным моментом при строительстве кровельной конструкции является ее паро- и гидроизоляция. Защитный материал расстилается поверх стропил внахлест до 10-15 см в местах стыков материала и фиксируется гвоздями или скобами. Важно создать вентиляционные зазоры между гидроизоляцией и кровлей. Для этого под системой обрешетки создается контробрешетка.

    Далее набивается обрешетка, шаг которой зависит от выбранного кровельного материала. Под мягкие кровли выполняется сплошная обрешетка из влагостойкой фанеры, под остальные материалы шаг системы может быть увеличен до 40-50 см в зависимости от уклона скатов.

    При желании создания теплой крыши на баню применяется утеплитель, который закладывается со стороны чердака между стропилами и зашивается слоем пароизоляционного материала.

    Монтаж кровельного материала и вывод трубы

    Одним из финишных видов работ является монтаж кровельного материала на банную крышу. Вне зависимости от выбранной кровли порядок работ будет следующим:

    • Укладка первого ряда кровли вдоль карниза с соблюдением уровня и прочным креплением первого ряда материала;
    • Монтаж следующих рядов кровли от карниза вверх к коньку. Каждый следующий ряд укладывается внахлест с предыдущим от 10-15 см для избежания протечек кровли;
    • В последнюю очередь обустраивается конек крыши, варианты которого варьируются в зависимость от выбранного кровельного материала.

    Важным моментом при строительстве крыши на бане является вопрос: как сделать дымоход? Вывести трубу в бане через крышу наиболее целесообразно в 30-50 см от конька с возвышением от 50 до 100 см над крышей. Прохождение трубы через кровельный пирог, материалы которого легко и быстро загораются, должно быть связано с обязательной изоляцией трубы. Для этого в построенной крыше делается специальный лаз, стенки которого не позволяют трубе контактировать с горючими элементами кровли.

    Завершающими работами является монтаж водосточной системы, зашивка свесов кровли и облицовка фронтонов крыши.

    Другие типы кровель для бани: основные моменты проектирования и возведения

    Для покрытия бани могут быть использованы и другие типы крыш – односкатная или неравносторонняя. По сравнению с двускатной они не столь практичны, однако имеют ряд оснований для строительства именно над баней. Рассмотрим их основные особенности.

    Односкатная кровля

    Рассмотрим, как сделать крышу бани в виде односкатной конструкции. Данный тип кровли может применяться при необходимости покрыть баню достаточно небольших размеров или в случае, когда баня является пристройкой к основному зданию. Для применения подобной конструкции одну из стен строения делают выше, чтобы получить необходимый угол наклона кровли. Рекомендуется соблюдать уклон ската в пределах не менее 20 ° для меньшей нагрузки на перекрытия, а в регионах со снежными зимами увеличивать этот показатель до 45 °.

    Расчет и строительство односкатной крыши для бани своими руками, в принципе, повторяют все пункты, приведенные выше для двускатной конструкции. Остановимся на некоторых моментах, характерных именно для крыши с одним скатом:

    • При расчете угла наклона односкатной кровли в производство берется показатель величины, на которую необходимо поднять одну из стен здания. Чем он больше, тем круче будет возведенная крыша и меньше нагрузка на ее стропильную систему;
    • Точками опоры стропил является мауэрлат, закрепленный на стенах разного уровня.

    Остальные операции по строительству односкатной кровли идентичны порядку работ для двускатной, описанных выше.

    Крыша с неравносторонними скатами

    Интересный вариант кровли для бани представляет конструкция с двумя скатами различной длины и угла наклона. Более длинный и пологий скат в этом случае может быть навесом над верандой, примыкающей к бане. При кажущейся привлекательности, этот тип кровли для бани имеет два недостатка:

    • Из-за небольшой высоты крыши над баней размеры веранды получатся очень незначительными;
    • Размеры чердака очень малы и не позволяют полноценно использовать его для хранения бытовых вещей.

    Если учесть, что расчеты и возведения неравносторонней кровли таят достаточно много сложностей, строительство подобной крыши над баней нерационально.

    Подводим итог

    Возведение крыши над баней в целом следует основным правилам строительства кровель. Преимущественно малый размер бань диктует особые пожелания к возводимой крыше, которым наиболее соответствует двускатная крыша. Она позволяет с наименьшими экономическими и строительными затратами создать прочную, удобную и внешне привлекательную кровлю над банным сооружением.

    При строительстве бани каждый задумывается, каким кровельным материалом покрыть крышу. Крыша должна выполнять защитную функцию, хорошо вписываться в общий ансамбль на участке и прослужить как можно дольше. Покупателю хочется чтобы качественные характеристики и цена были сбалансированы. Мы расскажем чем покрыть крышу бани, какие кровельные материалы лучше использовать, их плюсы и минусы.

    Крыша бани должна играть не только защитную функцию, но и хорошо выдерживать высокие внутренние температуры.

    Подбирать кровлю для бани необходимо отталкиваясь от следующих факторов:

    1. Средний уровень осадков в местности, где будет осуществляться строительство.
    2. Конструкция кровли и угол наклона.
    3. Каким материалом покрыта крыша соседних построек (дома, гаража и т.д.).

    Обычно конструкцию бани не усложняют и крышу монтируют двускатную или односкатную. Крыть сложную конструкцию дорого и трудоемко. Сложную кровлю лучше доверить специалистам, так как для правильного монтажа необходим навык.

    Выбирая конструкцию крыши, придерживаться надо следующих правил:

    1. Для отдельно стоящей бани предпочтительнее делать два ската, пристроенную односкатную. Угол наклона 45°-65°.
    2. Двускатную крышу строят на бане площадью более 12 м², для меньшей подойдет односкатная.
    3. Для климатической зоны со средним числом осадков и больше угол уклона крыши должен быть не менее 45°. Иначе снег в зимнее время будет скапливаться на кровле и может повредить конструкцию.
    4. Для ветреной полосы (степи, лесостепи) лучше выбирать угол наклона менее 40. Сила ветра будет меньше воздействовать на «парусность» кровли.

    Материал для кровли бывает листовой и рулонный. Конструкция кровли под различный материал отличается. Под профнастил, черепицу или шифер необходимо монтировать обрешетку. Рулонные виды расстилают на сплошную плоскость. Для этого на стропила нашивают доски или листы фанеры сплошным слоем.

    Различные материалы для кровли бани

    Рубероид самый экономичный из всех кровельных материалов.

    Кровля бани должна быть не только качественной, но и недорогой. В целях экономии можно вспомнить дедовские методы: тес, щепу и дерн.

    Конструкцию из щепы выполняется из крупных щепок хвойных деревьев. Укладывают щепы в 2–3 слоя так, чтобы каждая из щеп захлёстывалась на предыдущую. Выглядит крыша винтажной и привлекает внимание, но работы трудоемки. Прослужит кровля от 5 до 10 лет. Срок службы зависит от конструкции и угла наклона, чем круче скат, тем дольше будет радовать кровля хозяев.

    Дерновую кровлю выполняют в несколько слоев: битумная мастика, гравий слоем в 2-3 см, далее 2-а слоя дерна. Нижний укладывают корнями вверх, а верхний, корнями вниз. Внешне крыша будет напоминать полянку из травы. У дерновой кровли высокая теплоизоляция и звукоизоляция, но летом на солнце она может высохнуть и потеряет свои защитные свойства, поэтому крышу периодически поливают из шланга. Вес у кровли большой и она недолговечна.

    Тесовую крышу изготавливают из бревен пропитанных битумом или маслом первого отжима. Укладывают бревна в 2-а ряда, нижний гордом книзу, верхний лотком.

    Но эти конструкции изжили себя, так как имели высокую степень пожароопасности и небольшой срок службы. Их можно увидеть на некоторых дизайнерских винтажных конструкциях бани.

    Современная кровля

    Среди современных материалов можно выделить жесткие, мягкие и рулонные. Все они имеют определенный срок службы и подходят под различный угол наклона крыши. Подробнее показатели можно увидеть в таблице:

    В качестве экономии баню на даче проще покрыть обычным шифером или рубероидом. Для строения рядом с жилым домом берут те же, что на основной крыши дома: профнастил, ондулин. Самый дорогой вариант это металлочерепица или керамическая. Стоимость крыши может занять ⅓ от всей стройки.

    Плюсы и минусы различной кровли

    У каждого вида кровли есть свои особенности, плюсы и минусы. Именно они играют решающую роль при выборе материала для своей бани. Рассмотрим подробнее каждый из материалов.

    Ондулин и мягкая черепица

    Плюсы:

    1. Простота монтажа из-за небольшого веса.
    2. Более 5 цветов.
    3. Высокоя шумоизоляция (дождь и град не будут слышны внутри бани).
    4. Хорошая стойкость к механическим повреждениям.
    5. Выносит перепад температур от -60°С до+60°С.
    6. Не нужно делать массивную стропильную систему.

    Минусы:

    1. Высокая стоимость у мягкой черепицы.
    2. Высокая пожароопасность у ондулина.
    3. Нужен угол наклона более 45°, в противном случае снег будет скапливаться на крыше.

    Профнастил и металлочерепица

    Плюсы:

    1. Долговечность.
    2. Профнастил прост в монтаже.
    3. Разнообразие цветов, более 25.
    4. Пожаробезопасность.
    5. Легкий вес, не нужно массивной стропильной системы.
    6. Хорошо переносит перепады температур, механические и химические воздействия.

    Минусы:

    1. Высокая цена.
    2. При сильном ударе может деформироваться.
    3. Низкая звукоизоляция.

    Подробнее конструкцию можно рассмотреть на видео:

    Шифер

    Плюсы:

    1. Низкая цена.
    2. Высокая огнестойкость.

    Минусы:

    1. Хрупкий особенно при минусовой температуре.
    2. Непривлекательный внешний вид.
    3. Тяжелый, поэтому нужна более мощная стропильная система.
    4. Не долговечен.

    Рубероид

    Плюсы:

    1. Низкая цена.
    2. Простота монтажа.

    Минусы:

    1. Не долговечен.
    2. Легко повреждаем.
    3. Наносить нужно с использование опасной горячей мастики.
    4. Низкая пожаробезопасность.

    От выбора кровли будет зависеть как монтировать конструкцию обрешетки. Рассмотрим на примере кровли из шифера (жесткая) и рубероида (рулонная).

    Особенности укладки жесткой кровли

    Жесткая кровля это один из самых удачных вариантов для бани частного дома.

    Обрешетку под жесткую кровлю крепят с шагом 0,6-1 м, зависит от размеров листа материала. Сверху на обрешетку расстилается гидроизоляция, например под металлочерепицу выпускают специальную мембранную. Если в качестве гидроизоляции используется рубероид, то обрешетку крепят сплошной конструкцией.

    Шифер можно крепить прямо к обрешетке при помощи специальных гвоздей с широкой шляпкой (шиферных). Они покрыты антикоррозийным слоем и не заржавеют. Длина гвоздя зависит от материала, к шиферу берут 10-12 см. Под каждый гвоздь подкладывают специальную резиновую шайбу или листик толя.

    Укладку начинают снизу вверх, в разбежку. Нахлестка листов на нижний зависит от угла наклона крыши: менее 45° — 14 см, более-12 см. Если местность, где строится баня, ветреная, то нижний ряд (карнизный) дополнительно укрепляют скобами или шурупами. Все стыки и места соединений в конце промазываются мастикой или битумом в 4–5 мм.

    Коньком для жесткой кровли может служить согнутый лист нержавеющего железа. Для этого нарезают полосы по 0,6 м и сгибаются пополам. Крепится лист к деревянному коньку. Для металлочерепицы и крашеного профнастила продают специальный готовый конек.

    Особенности крепления мягкой рулонной кровли

    Рубероид хорошо смотрится а небольшой дачной бане.

    Рулонный материал, например рубероид, нужно укладывать в несколько слоев. Между собой слои склеивают битумом или мастикой. Обрешетку крепят сплошным слоем, можно воспользоваться фанерой, так работа пойдет быстрее.

    Сверху крепиться железный конек из нержавеющей стали. А дополнительно закрывают подстилкой из пергамента или толем. Крепить к коньку толь нужно битумной мастикой разогретой до 1800С. Работать нужно быстро, так как застывает мастика быстро. При этом соблюдают осторожность, так как можно обвариться. Для этого раствор поднимают наверх по ⅓ ведра, и одевают защитные перчатки и сапоги.

    Подстилка под рубероид наклеивается полосами внахлест, укладывая их поперек конька. Дополнительно материал фиксируют толевыми гвоздями. С двух сторон конька материал должен лежать на деревянной крыши на 25–30 мм.

    Работать с рубероидом нужно в защитных перчатках и с осторожностью.

    Полученный слой из толя опять промазывают мастикой и приклеивают рубероид. Его тоже клеят полосками перекидывая через конек. Полосы укладываются внахлест предыдущей на ½ ширины. Швы промазывают мастикой и тщательно разглаживают, чтобы материал лег ровно и не получилось пузырей.

    По уклону рубероид раскатывают сверху вниз подгибая за обрешетку под карниз на 20–25 см. Крепят загибы деревянными рейками и толевыми гвоздями. По краям крыши рубероид закрепляют точно так же.

    Между трубой и любым кровельным материалом необходимо сделать дополнительный защитный слой. Используют для этого асбестовые листы или металлические. Особенно подобные мероприятия необходимы при кровле мягкими или рулонными материалами.

    Какой из видов кровли для бани лучше выбрать в каждом конкретном случае можно ответить зная все особенности строения. Но выбор нужно делать обдуманно, так как крыть крышу лучше сразу надолго. А от качества материала будет зависеть как часто придется осуществлять ремонтные работы.

    Еще на этапе планирования бани, нужно продумать какой будет крыша. Основные ее функции — это защитные, но не стоит забывать об эстетической стороне. Для простейшего строения бани не стоит брать сложную конструкцию крыши. Чем меньше изгибов, коньков, тем практичнее система. Для бани обычно применяют двускатную или односкатную, которые легко можно собрать своими руками. Если вы не знаете, как монтируется крыша для бани своими руками, то эта статья, станет настоящим помощником. Мы расскажем, как выполнить работы быстро и правильно, познакомим вас с некоторыми тонкостями и хитростями монтажа, и поможем подобрать практичную конструкцию.

    Крыша для брусовой бани, двускатная.


    Стропильная систем крыши бани собранная из бруса

    Конструкций крыш для бани много, но за основу всегда берут стандартную из 2 элементов: стропильная несущая основа и кровля, крепят которую на обрешетку с гидроизоляцией. По функциональности можно разделить крыши на: с чердачным перекрытием и без. Первый вариант сложнее в сборке, но зато баня станет функциональные. Наличие чердачного перекрытия никак не сказывается на выборе: односкатная и двускатная. Конечно, можно встретить более сложные четырехскатные, но такие редко собирают своими руками.

    Какая крыша лучше односкатная или двускатная?

    Выбирая конструкцию крыши нужно отталкиваться от следующих факторов:

    1. Расположение постройки на участке. У пристроенных бань это, как правило, односкатная система.
    2. Материальные возможности. Односкатную строят в основном с целью сэкономить.
    3. Особенностей планировки бани. Для сооружения с мансардой лучше выбрать двускатную.
    Схема односкатной крыши для бани

    Односкатную конструкцию выбирают в основном для бани при даче, когда нужна быстрая сборка с минимальными затратами. В основном односкатные кровли выполняют невысокими, под небольшим углом.


    Схема двускатной крыши под баню.

    Чаще можно встретить двускатные конструкции с высоким коньком. Если оборудовать и утеплить крышу, то можно получить дополнительное помещение. Удобно расположить в таких комнату отдыха или бильярдную. Не утепленную используют как чердак для хранения веников и сухи трав для парной.

    Что нужно учитывать при выборе высоты конька или крутизны ската

    При выборе высоты конька нужно учитывать:

    1. Особенности климатических условий региона (ветреность, количество осадков).
    2. Эстетические стороны.
    3. Особенности постройки бани.

    Крыша двускатная на бани из бруса со скатом в 45 градусов.

    Угол наклона кровли может быть от 2,5 до 60 °. Пологую кровлю можно использовать в регионе, где средне годичное количество осадков небольшое. Крутую делают когда в конструкции предусмотрена мансарда или чердачное помещение. Но в регионах с сильными ветрами слишком высокий конек использовать нельзя. Например, в степных районах, где количество осадков зимой минимально, применяют пологую кровлю с углом максимум 10 °, в северных с большим количеством снега — от 45–60 °.

    Чем положе крыша, тем меньше материальных и физических средств затрачивается на ее монтаж.

    Система опоры крыши бани


    Мауэрлат из бруса с прикрепленными стропильными ногами.

    Двускатная крыша имеет основу из скатов которые, опираются на балки перекрытия или соединены с обвязкой мауэрлата сверху. Мауэрлат — это брус который, монтируется на две стены бани. Балки перекрытия двускатной кровли на банях из дерева крепят при помощи специальных гнезд, которые делают в верхнем венце. Гнезда должны иметь строгую горизонталь, куда укладывают элементы опоры.

    Балки перекрытия могут выступать за стены бани. Если опорная балка выступает за стены больше чем на 1 м, то для нее устанавливают дополнительную опору в виде столбика.

    Для бани с односкатной кровлей балочную систему делают так, чтобы упор с двух сторон имел разлиную высоту. Стропильные фермы крепят при помощи прогонов и стропильных брусков.

    Система стропильных ног


    Схема стропильной фермы: ривель, ноги, основание.

    Стропильная ферма состоит из стропильных ног, которые опираются на верхнее звено стены или мауэрлат. На стропильные ноги в конструкции оказывают воздействие сразу две силы: сжатие и изгиб. Поэтому изготавливать их нужно из древесины в диаметре минимум 120 мм или бруса 60х60 мм. Можно изготовить ноги стропильной системы из досок 40х150 мм и больше.

    Своими руками проще собирать фермы из бруса клееного или обрезного. Если под рукой таких материалов нет, можно взять доски и срастить их гвоздями или саморезами.Монтировать врубки в подобных ногах можно только в точках опоры.

    По способу крепления стропильные ноги могут быть наслонными или висячими.

    Висячие стропила

    Конструкция висячей стропильной системы: схема крепления и элементов

    Эта система состоит из стропильных ног, которые сверху опираются друг на друга. В этом месте стыка монтируется конек. Опорные точки висячих сторопил является контур кровли. Висячие системы подвержены горизонтальному давлению, противостоять которому помогает специальная затяжка. Узловые соединения висячих стропил можно укреплять регилями, но в легкой конструкции их можно не делать.

    Для сооружения облегченной системы из бруса небольшого сечения, необходимо выполнить дополнительные прогоны. Они укрепят конструкцию.

    Стропильная система висячей конструкции должна быть максимально жесткой, так как при эксплуатации на нее ложатся большие нагрузки. Плоскости ската соединяют дополнительными диагональными балками, особенно актуально это в ветряных районах страны.

    Наслонные стропила
    Конструкция наслонной системы стропил под баню.

    Конструкции наслонных крыш чаще используют в односкатных видах. В системе не применяют дополнительных затяжек, она максимально проста. Стропила опираются на мауэрлат, который монтируют на одной из несущих стен. Крепить их можно вязальной проволокой или насквозь через мауэрлат шурупами или металлическими шпилями. Шаг стропила наслонной системы высчитывают в зависимости от общей нагрузки кровли и зимних осадков. При этом нужно учитывать выбранный угол уклона кровли бани.

    Особенности монтажа стропильной системы двускатной крыши


    Двускатная крыша на бани из бревна, покрыта шифером под усадку

    Состоит система двускатной крыши бани из стропильных ферм, которые следует монтировать последовательно. Все они должны иметь одинаковые размеры и устанавливаются с одним шагом. Стропильная система нужна для укладки кровельного материала гидро и теплоизоляции.

    Проще всего своими руками сколотить систему ферм на земле, а потом поднять ее при помощи техники. По форме стропила должны напоминать равнобедренный треугольник. Если крыша сложная, то укрепить конструкцию можно дополнительными накладками и стяжками. Для упрощения работы можно сделать шаблон фермы, подставлять его при изготовлении каждого последующего.

    Сначала стоит установить две крайние стропила и соединить их регелем. Регель это поперечный брус, который соединяет фермы между собой. Закрепить регель можно при помощи металлических шурупов. Для этого нужно вырубить его и просверлить отверстия под крепление.

    Стропильные фермы нужно устанавливать строго вертикально. Для этого их проверяют отвесом. Недостатки выравнивают путем стесывания лишнего или подкладки не достающего под стропило.

    Подробнее понять монтаж поможет небольшое видео:

    Особенности монтажа стропильной системы односкатной крыши


    Односкатная крыша для бани из кирпича, покрытие профнастилом.

    Если расстояние между несущими стенами бани менее 4,5 м, то дополнительную опору делать не нужно. на одну из стен укладывается мауэрлат, в котором выпиливаются пазы под стропила.На противоположной стене в верхнем звене выпиливают такие же. Их размер должен соответствовать стропилу так, чтобы он плотно прилегал к выпилу. Не стоит использовать все возможные уплотняющие прокладки.

    Стропила должны быть такой длины, чтобы выходить за контур стен на 30–50 см. Это даст возможность смонтировать карниз, который будет защищать стены от дождя. Стропила крепят к мауэрлату и верхнему брусу при помощи железных шпилей или винтов.

    Обрешетка под кровлю крыши


    Пример различной обрешетки крыши бани под мягкую и жесткую кровлю.

    Далее, при любой конструкции, делается обрешетка. Ее шаг должен быть рассчитан в зависимости от материала которым будет покрываться конструкция. Если это мягкая кровля, например, андулин, то обрешетку выполняют из широки досок оставляя между ними зазор в 1 см. Для жестких листов, например, шифера или профнастила обрешетку выполняют из брусков сечением 50х50 мм. Шаг крепления может быть от 15-50 м.

    Монтаж обрешетки следует начинать от конька книзу при помощи шуруповерта и саморезов. По коньку монтаж обрешетки начинают с двух досок, крепить которые следует на него. Далее, крышу гидроизолируют и кроют выбранным материалом. Подшивается конек и карнизы.

    Для крыш с мансардой необходимо выполнить дополнительное утепление. О том как утеплить крышу бани можно прочитать в следующей статье.

    Если не спешить и выполнять работы правильно, то крыша бани прослужит не одному поколению вашей семьи. А ее внешний вид и форма будут радовать долгие годы.

    Строительство бани — это занятие весьма трудоемкое и непростое, поскольку необходимо учесть большое количество мелочей, от которых зависит комфортабельность ее эксплуатации. Особенное внимание следует уделять крыше, поскольку она не только защищает от дождя и снега, но еще и именно через кровлю из помещения уходит больше всего тепла.

    Крыша бани существенно отличается от крыши жилого дома

    Поэтому вопрос о том, как сделать крышу на бане является одним из наиболее актуальных. Это обусловлено тем, что помимо кровли необходимо продумать и реализовать гидроизоляцию крыши и утеплить ее. При этом важно понимать, что конструктивные особенности крыши бани существенно отличаются от жилых домов. Обо всех аспектах возведения крыши бань, а также о проблемах, с которыми сталкиваются люди в процессе этого и пойдет речь далее.

    Типы крыш для бань

    Возведение крыши необходимо начинать с ее проектирования. Только так можно сделать работу качественно и один раз, а не переделывать ее по нескольку раз. А начать проектирование следует с определения основных технических параметров, на которые главным образом влияют климатические особенности конкретного региона. При этом следует учитывать определенные факторы.

    1. Наличие или отсутствие чердачного помещения или мансарды.
    2. Количество осадков, выпадаемых за зимний период. Это позволит рассчитать оптимальный угол наклона, которым должна обладать кровля бани.
    3. Особенности местности региона, где будет строиться баня. Например, если это степь, то угол наклона должен быть как можно меньше, чтобы создавалось небольшой уровень сопротивления для ветра.
    4. Место для строительства. Если баня будет возводиться как отдельно стоящее здание, то конструкция крыши и ее монтаж будут более сложными.

    Если баня, крыша которой должна быть идеальной, будет пристраиваться к зданию, то вполне можно обойтись однокаскадной кровлей.

    Вариант бани с односкатной крышей

    От все вышеперечисленных факторов зависит и тип кровли, а также то, насколько надежной и долговечной она будет. Если внешний вид здания также имеет значение, то стоит задуматься о многокаскадных типах кровли, однако, возвести их будет значительно сложнее из-за более сложной конструкции. Помимо этого, для их реализации потребуются и большие финансовые затраты.

    Помимо этого, обдумывая устройство крыши бани, следует сразу задумываться о том, нужен ли вам чердак или мансарда. Если вы хотите, например, на втором этаже организовать комнату отдыха, то потребуется возведение перекрытия, которое придаст строению большей прочности и устойчивости. Если второго этажа не будет, то можно обойтись однокаскадной кровлей.

    Конструктивные особенности банной кровли

    Если вы решили строить крышу бани своими руками, то тип кровли не имеет никакого принципиального значения, поскольку каждый из вариантов обладает определенными достоинствами. Например, двухэтажная баня обладает более привлекательным внешним видом, лучшими эксплуатационными характеристиками, а также в них лучше изоляция тепла, что заметно снижает размер коммунальных платежей.

    Бани без чердачного помещения станут идеальным решением для постройки на дачном участке, на котором вы проводите незначительное количество времени, например, несколько недель в году в летний период. Они намного проще по возведению, да и обходятся значительно дешевле.

    Схема устройства двускатной крыши для бани

    Что касается выбора кровельного материала, то здесь все зависит от уровня наклона крыши. Если наклон не превышает 20 градусов, то можно использовать металлическую кровлю. Шифер можно использовать при наклоне в 30 градусов. Для рулонных материалов оптимальный наклон кровли составляет 5 градусов. При этом если второй этаж в здании не предусмотрен, то независимо от материала угол наклона крыши должен быть 10 градусов.

    Подготовительный этап

    Перед тем как начать строить крышу в бане своими руками необходимо возвести несущую конструкцию, а также выполнить обрешетку, на которую и будет крепиться кровля. Помимо этого, на этом этапе строительства также выполняется утепление и делается гидроизоляция крыши бани. Однако обо всем по порядку.

    Первым делом в стенах делаются специальные посадочные места, которые необходимы для соблюдения строго горизонтально положения перекрытия. После этого укладывается перекрытие, выполняется его утепление и укладывается гидроизоляционный материал. Банный потолок, построенный по такой технологии, будет значительно лучше сохранять тепло.

    Когда с перекрытием будет покончено, можно переходить на следующий этап, а именно к возведению стропильной конструкции. Основными ее элементами являются несущие балки, между которыми при установке необходимо оставлять по одному метру. Их закрепление между собой осуществляется при помощи досок по стандартной технологии. Далее, строительство крыши бани своими руками предполагает возведение обрешетки. Для ее монтажа применяется деревянный брус размером 50х50 мм.

    Рекомендуем также

    варианты крыш, расчёт материала, пошаговое руководство. Двухскатная крыша для бани своими руками Двухскатная крыша для бани своими руками чертежи

    Завершающим и наиболее сложным этапом в строительстве бани является сооружение крыши. Здесь важно правильно выбрать угол наклона, длину свеса, продумать конфигурацию стропильной системы. Многое зависит от вида кровли: двускатная конструкция более функциональна, зато односкатную легче смонтировать. Конечно же, для этого можно нанять специалистов, но крыша для бани своими руками обойдется в разы дешевле.

    Односкатная крыша монтируется преимущественно на банях небольших размеров. Одну из стен делают выше на 2-3 ряда, что позволяет выполнить укладку балок перекрытия под нужным углом. Чтобы уменьшить нагрузку на перекрытия, угол наклона должен быть не меньше 20 градусов. В регионах, где выпадает много снега, уклон делают еще круче – до 45 градусов.

    Для строительства односкатной крыши понадобится:

    • прочный брус сечением 60х80мм;
    • балки перекрытия;
    • доски 250х30 мм;
    • гидробарьерная мембрана;
    • утеплитель;
    • кровельное покрытие;
    • гвозди и саморезы;
    • молоток;
    • ножовка;
    • антисептическая грунтовка;
    • строительный уровень.

    Шаг 1. Крепление мауэрлата

    Мауэрлатом называют несущий брус, уложенный поверх стен по периметру бани. Он предназначен для связки стен и стропильной системы. В деревянных банях роль мауэрлата выполняет верхний ряд сруба, а для построек из кирпича или блоков его нужно устанавливать отдельно. Закрепить балки на стене можно с помощью стальной проволоки, анкерных болтов или строительных шпилек. Третий вариант считается наиболее удобным для односкатных крыш.

    В верхние ряды кладки вмуровывают строительные шпильки на расстоянии 60-70 см. Делать это нужно аккуратно, чтобы не запачкать раствором резьбу. Часть с резьбой должна возвышаться над мауэрлатом примерно на 3 см, а низ заглубляется в стену на 45 см. Рубероид нарезают полосами по ширине стены и укладывают сверху, накалывая на шпильки. Затем балку тоже укладывают на острия и бьют молотком, чтобы остались отметины. По отметинам просверливают отверстия, надевают балку на шпильки и закручивают гайки на резьбу.

    Шаг 2. Монтаж потолочных балок

    В мауэрлате вырезают пазы для балок перекрытия через каждые 60-70 см. После укладки балок их концы должны выступать за внешние стены бани минимум на 30 см. Перекрытия, которые одновременно являются стропилами, крепятся к мауэрлату гвоздями или с помощью проволоки. При монтаже следует внимательно следить за тем, чтобы балки лежали в одной плоскости. По завершению работы деревянные элементы грунтуют антисептическим составом.

    Шаг 3. Утепление и гидроизоляция кровли

    Снизу балки перекрытия подбивают досками, а затем продолжают обустройство кровли. На стропила крепят пароизоляционную пленку, укладывая материал внахлест и соединяя стыки скотчем. Следующий слой – теплоизоляционны й. Плитный утеплитель удобнее использовать, но можно взять и рулонный. Между стропил плотно укладывают утепляющий материал, запенивают все зазоры и отверстия, а сверху закрепляют гидробарьер. Его также укладывают внахлест, швы заклеивают скотчем по всей длине.

    Шаг 4. Монтаж кровли

    Брусья и доски для обрешетки обрабатывают антисептиком и просушивают. Далее брусья набивают на стропила прямо через гидроизоляционну ю пленку, а потом обшивают получившийся каркас досками. В зависимости от вида кровли, зазоры между досками могут быть различной ширины – от 1 до 15 см. Когда обрешетка готова, можно приступать к монтажу финишного покрытия – шифера, профлиста, черепицы или другого. Листовую кровлю закрепляют с помощью саморезов со специальными прокладками, которые не дают влаге проникать сквозь отверстия.

    Строительство двускатной крыши

    Для просторной бани больше подходит двускатная крыша. На чердаке можно хранить и сушить банные веники, что тоже очень удобно. Стропильная система двускатной крыши собирается в несколько приемов, а основные элементы изготавливаются на земле.

    В процессе возведения крыши потребуются:


    Шаг 1. Установка потолочных балок

    В мауэрлате или верхнем венце сруба выпиливают пазы под потолочные балки. Расстояние между пазами равняется 1 м, глубина вырезов составляет около 7-9 см. Обработанные антисептиком и просушенные балки вставляют в пазы на ребро и закрепляют гвоздями. Можно сделать потолочные перекрытия с выступом за стены, но тогда потребуется дополнительное уплотнение в местах прилегания к мауэрлату.

    Шаг 2. Сборка стропильных ферм

    Двускатную крышу образуют несколько одинаковых конструкций треугольной формы, которые называются фермами. Каждая ферма состоит из двух брусьев одинаковой длины – стропильных ног, основания и перемычки – ригеля. Между собой элементы фермы крепятся специальными шурупами. Для основы и стропильных ног используется обрезная доска 50х100 мм; при этом длина стропил равняется 280 см, а длина основы на 50-60 см больше.

    Края досок обрезают под углом 40-45 градусов, просверливают отверстия под шурупы в местах соединения и прочно скрепляют доски между собой. Отступив от стыка стропил около полуметра, в брусе вырезают паз для ригеля. На концах ригеля также делают прямоугольные срезы, с помощью которых перемычка плотно вставляется в стропильные ноги. В местах прилегания ригеля к брусу закручивают шурупы. Точно так же собирают остальные фермы.

    Две фермы, которые будут располагаться над боковыми стенами, следует сразу обшить, и сделать это будет удобнее на земле. Брус 50х50 мм прибивают к ферме в виде горизонтальных перемычек через каждые 30-40 см, концы обрезают под углом. Дополнительно укрепляют конструкцию двумя брусками по диагонали. Теперь обшивают обрешетку досками по вертикали, оставляя припуск с нижнего края 2,5 см. Можно сделать и наоборот: брусья каркаса прибивают по вертикали, а доски обшивки крепят горизонтально. В обшивке второй фермы необходимо сделать дверцу.

    Шаг 3. Установка ферм

    Готовые фермы поднимают наверх и устанавливают над потолочными балками. Сначала их крепят временными распорками из бруса, выравнивая по вертикали. Крайние фермы устанавливают первыми: в основании просверливают несколько сквозных отверстий и прикручивают стропила к мауэрлату. Чтобы удобнее контролировать расположение фермы по вертикали, к ригелю нужно привязать отвес. После монтажа конструкции ее дополнительно укрепляют укосинами – прочными балками, один конец которых упирается в несущий брус на стене, а второй в стропила на уровне ригеля.

    После монтажа и укрепления крайних стропил приступают к остальным фермам. Их выставляют по уровню и фиксируют временными распорками; между соседними стропилами расстояние равняется 1 м. Когда все части стропильной системы установлены, их соединяют козырьком. Для этого используют 2 длинные доски, которые прибивают к балкам по самому верху с обеих сторон крыши.

    Шаг 4. Монтаж обрешетки

    Для обрешетки желательно брать доски такой длины, чтобы они полностью перекрывали крышу и выступали за края фермы на 20 см. Если использовать короткие доски и стыковать их на стропилах, прочность кровли будет снижена. Ширина зазоров между досками зависит от типа кровельного покрытия и может составлять от 1 до 50 см. Доски прибивают к стропилам гвоздями. В месте расположения дымохода делают отверстие соответствующих параметров и вокруг него сплошную обрешетку. Далее настилают гидроизоляционну ю мембрану: пленку крепят степлером к доскам, укладывая полосы материала с напуском в 5-10 см. Вокруг отверстия для дымохода края пленки должны немного свисать внутрь.

    Шаг 5. Монтаж кровельного покрытия

    Сверху на пленку прибивают брусья 50х50 мм для контробрешетки. Предварительно их пропитывают антисептиком и хорошо высушивают. На контробрешетку производят укладку покрытия, начиная от карниза. Для бани можно использовать любой вид кровли – от мягкой черепицы до профнастила. Кровельный материал крепят согласно инструкции, делая припуски на свесы. Для дымохода вырезают в покрытии отверстия, а после установки наружной трубы герметизируют стыки битумной мастикой или специальным клеем и закрывают фартуком.

    Шаг 6. Теплоизоляция крыши бани

    После монтажа кровельного покрытия следует тщательно утеплить крышу изнутри. Поскольку стропила уже были прогрунтованы антисептическим средством, обрабатывать их еще раз не обязательно. Между балками максимально плотно укладывают плиты теплоизоляции, стараясь не слишком сжимать или выгибать края материала. При деформации свойства утеплителя заметно снижаются. Зазоры и швы между плитами и по углам стропил рекомендуется задуть пеной.

    Отдельное внимание нужно уделить утеплению фронтонов. Сначала их обивают изнутри гидроизоляционно й пленкой, затем крепят брусья обрешетки. Можно использовать для этих целей и алюминиевые профили. Следующий слой – утеплитель, а затем крепят пароизоляцию. На стыках скатов и фронтонов пароизоляционную пленку укладывают с напуском и проклеивают скотчем. При необходимости внутреннюю поверхность крыши можно обшить вагонкой, обычными досками или фанерой.

    Видео – Крыша для бани своими руками

    Надежная крыша защищает здание от непогоды и жаркого солнца. Естественно, что и у бани должна быть крыша — добротная и практичная, возведенная по всем правилам строительного дела. Какой тип крыши выбрать, на какие материалы обратить внимание, каковы основные этапы возведения — именно об этом пойдет речь в нашем материале. Цель этой статьи — дать вам простую инструкцию для возведения крыши для бани своими руками.

    Крыша — верхняя часть здания, изолирующая, ограждающая и защищающая его от неблагоприятных воздействий атмосферных осадков, ветра и ультрафиолета.

    Односкатная и двускатная крыша для бани

    Перед началом проектирования бани необходимо определиться, какой тип крыши выбрать для бани (одно- или двускатный) и под каким углом наклона возводить.

    Односкатная крыша

    Односкатная крыша — самый простой тип кровли. Крыша опирается на противоположные стены и, в зависимости от разницы в высоте стен, формирует угол ската — чем больше эта разница, тем острее угол. При этом от перепада зависит стоимость — чем он меньше, тем дешевле обойдется строительство кровли.

    Преимущество: простой и быстрый способ возведения крыши, который отличается низкой стоимостью.

    Недостаток: если угол ската небольшой, на поверхности крыши после осадков задерживается вода и снег, что наносит урон покрытию. Предотвратить гниение кровли можно, грамотно подобрав материал для покрытия поверхности.

    Односкатная крыша — оптимальное решение для небольших бань, в том числе и построек, прилегающих одной стороной к основному зданию. Желательное, чтобы площадь крыши не превышала 15 м2, так как при больших параметрах ее возведение становится экономически невыгодным.

    Угол наклона односкатной крыши подбирают в зависимости от погодных условий или от особенностей ландшафта. Так, в регионе с обильными осадками рекомендуется ставить крыши с уклоном крыши 35-45°, чтобы снег или вода, не задерживаясь надолго, стекали вниз. В степях с сильными ветрами лучше ставить баню с пологой крышей.

    Односкатную крышу можно делать с чердаком, предварительно устанавливая чердачное перекрытие, или без него, совмещая крышу с потолком помещения. Сооружение с односкатной крышей без чердака — хороший вариант для летней бани, к тому же она обходится дешевле и строится быстрее. Баню с добротным утепленным чердаком можно эксплуатировать в любое время года, а чердачное помещение часто используют для хранения банных веников и для сушки трав.

    Двускатная крыша

    Двускатная крыша имеет два наклонных ската, которые в нижней части опираются на стены здания, а в верхней части примыкают друг к другу. Такой тип кровли подходит к любым погодным условиям и практически к любому ландшафту.

    Преимущество: крыша привлекательная внешне и функциональная.

    Недостаток: в отличие от односкатной крыши, такой вариант обойдется дороже, так как требуется больше материалов и времени на установку.

    Баня с двускатной крышей похожа на добротный уютный домик, а если обеспечить хорошую теплоизоляцию, то может быть использована в любое время года. Двускатная крыша с чердачным помещением удобна в эксплуатации, кроме того, в бане с такой крышей летом прохладно, а зимой — тепло. Угол наклона такой крыше придают с учетом климатических условий и материалом кровли, который намерены использовать.

    Выбор угла уклона крыши делают на этапе проектирования здания. При расчетах учитывают материал покрытия, нагрузку снега, давление ветра. Например, при величине уклона в 45° снег в расчеты можно не брать, так как он будет скатываться с крыши, но при таком наклоне резко возрастает ветровая нагрузка и парусность крыши, а значит, понижается сопротивляемость ветру.

    Технология строительства крыши бани

    Основными элементам крыши являются мауэрлат, стропильная система, обрешетка и кровельный материал.

    Мауэрлат

    На первом этапе монтажа крыши устанавливается мауэрлат, который присоединяет стропильную систему к каркасу здания. Мауэрлат укладывают на готовые стены с помощью специальных анкеров. Если здание построено из бруса, то в качестве опорной балки используется верхний венец.

    Учитывая, что мауэрлат, чаще всего, изготовлен из дерева, и под воздействием пара и влаги подвергается гниению, его необходимо тщательно изолировать любым водонепроницаемым материалом. Достаточно положить несколько слоев рубероида между стеной и мауэрлатом.

    Стропильная система

    Стропильная система — главный элемент крыши, основной задачей которого является удерживание и противостояние всем видам нагрузок. Правильно рассчитанные параметры стропил сделают крышу надежной и прочной.

    Стропильная система для двускатной крыши.

    Стропильная система представляет собой конструкцию из брусьев, связанных между собой таким образом, чтобы равномерно распределить внешнюю нагрузку, оказываемую на верхнюю часть здания. В зависимости от уклона и от площади крыши, кроме брусьев дополнительно используются перемычки, ригеле, распорки и прочие строительные элементы.

    Различают два вида стропил:

    Висячие: когда несущие опоры одной стороной соединяются друг с другом, а другой — упираются в стены;

    Схема устройства висячих стропил

    Наслонные, когда стропильные ноги упираются в мауэрлат и во внутренние стены здания.

    Обрешетка

    Обрешетка представляет собой брусья или доски, уложенные на стропильные ноги. К конструкции, которая укладывается перпендикулярно стропильным ногам, прикрепляется кровельный материал. Обрешетку монтируют из обрезной, необрезной или шпунтованной доски, ОСП-3 (ориентировано-стружечная плита) или ФСФ (фанера повышенной стойкости).

    Кровельный материал

    На рисунке можно рассмотреть, какой тип кровельного покрытия подходит под определенный угол наклона.

    После подготовки обрешетки приступают непосредственно к укладке кровельного материала. Какой вид кровли выбрать, каждый решает в зависимости от своих материальных возможностей, от погодных условий, от типа бани.

    Шифер — традиционный материал, проверенный временем и испытанный на практике. Уклон кровли под шифер — 12°. Материал имеет высокую прочность, устойчив к огню, быстро и просто устанавливается, к тому же имеет низкую стоимость. Со временем шифер покрывается лишайниками и мхом, поэтому его необходимо периодически очищать от наросших растений.

    Ондулин легкий и удобный в монтаже, устанавливается под уклоном крыши от 5°, имеет гарантийный срок до 15 лет. Главное преимущество материала — легкость, однако со временем он меняет свой цвет, имеет крайне низкую морозостойкость (25 циклов), а при слишком высокой температуре может деформироваться.

    Черепица — натуральный материал, устанавливается под уклоном кровли от 25° и имеет очень длительный гарантийный срок, до 30 лет. На самом же деле срок службы черепицы достигает 150 лет. Черепица хорошо поглощает звуки, обладает повышенной огнестойкостью, устойчива к низким температурам и поражает разнообразием оттенков и форм.

    Цементно-песчаная черепица своими характеристиками похожа на натуральную черепицу и укладывается под уклоном от 20°. Материал может прослужить до 100 лет, обладает хорошими звукоизоляционными и морозостойкими свойствами, устойчив к высоким температурам. Время от времени поверхность такой черепицы необходимо очищать от наросшего мха.

    Битумная черепица — популярный материал с отличными звукопоглощающими свойствами. Уклон кровли для такого материала от 12°, причем его можно устанавливать на любые типы крыш. Не бьется, не ломается при транспортировке. При этом имеет некоторые недостатки: материал невозможно установиться при температуре ниже 5°, дорого обходится стоимость крыши и ее монтаж.

    Металлочерепица устанавливается под уклоном от 15°, служит от 15 до 50 лет, отличается быстрым и простым монтажом. Среди достоинств металлочерепицы — большой выбор цветов, простая конструкция, повышенная пожаробезопасность.

    Профнастил имеет гарантийный срок от 15 лет, отличается удобным и простым монтажом, имеет простую конструкцию и хорошую пожаробезопасность. Можно подобрать необычные и яркие цвета.

    Этапы возведения крыши для бани

    Крышу возводят уже после того, как полностью построены стены бани. Принципы возведения крыши бани такие же, как и для обычных зданий: сначала укладывается мауэрлат, затем устанавливается стропильная система, затем крепится обрешетка, а на окончательной стадии работ конструкция перекрывается кровельным материалом.

    Мауэрлат и стропильная система

    На первом этапе работ следует выровнять выступающие концы мауэрлата, ведь именно эти бревна будут служить опорой для стропильных ног. Чем тщательней будут проведены измерения и чем ровнее обрезаны бревна, тем быстрее и легче будет возведена стропильная система.

    Нужно измерить все выступающие части мауэрлата и определить наименьшее значение. На бревнах, расположенных по краям конструкции, сделать отметку наименьшего значения и вбить туда гвозди. Натянуть шнур между двумя бревнами на противоположных концах, сделать отметки на всех остальных частях и отпилить излишки бревен. После чего можно смело приступать к монтажу стропильной системы.

    Перед установкой стропильной системы на мауэрлат следует настелить черновой настил, по которому можно будет ходить. Настил можно сделать из любых досок.

    Стропильную систему делают согласно параметрам крыши, обозначенным в проекте бани. Те части стропил, которые опираются на балки мауэрлата, пропитывают специальным гидроизоляционным средством, затем заворачивают в рубероид, вставляют в заранее подготовленные пазы и надежно прикрепляют к стенам с помощью металлических скоб или шпилек.

    Подкровельная конструкция

    На готовую стропильную систему монтируют подкровельную конструкцию — она помогает надежно прикрепить непосредственно кровлю, передает на стропила внешнюю нагрузку и обеспечивает хорошую вентиляцию в пространстве под крышей.

    Подкровельная конструкция состоит из таких элементов:

    Чернового настила;

    Гидроизоляции;

    Контробрешетки;

    Обрешетки.

    Черновой настил несет на себе огромную функциональную нагрузку. На настил накладывают гидроизоляционный материал и крепят контробрешетку. Кроме того, вместе с обрешеткой настил образует фронтонные свесы длиной от 60 см.

    Черновой настил делают из фанеры, досок, ОСП или необрезной доски. Щели между досками не должны превышать 2 см, поэтому при укладке настила необходимо подгонять выступающие участки и минимизировать возможность появления зазоров.

    Дополнительную жесткость крыше можно обеспечить, если прибивать доски чернового настила к месту соединения со стропильной ногой двумя гвоздями.

    На черновой настил укладывается гидроизоляция. Для чердачной крыши подойдет любой рулонный гидроизоляционный материал, обладающий достаточной устойчивостью к влаге. Полосы гидроизоляционного материала укладываются на настил горизонтально с нахлестом 15-20 см. На утепленные мансарды рекомендуется выбирать материал, пропускающий пар.

    На гидроизоляционный слой набивается контробрешетка. Для этого используются бруски длиной 70 см и сечением около 30 мм на 70 мм. На контробрешетку, начиная с самого низа, набивается обрешетка — бруски сечением 50х50 мм или 40х60 мм. Схема обрешетки для всех видов кровельного материала одинакова, главное отличие конструкций — в расстоянии между отдельными брусками. Так, к примеру, под шифер бруски кладут на расстояние 50 см друг от друга, под ондулин — до 60 см, под профнастил или металлочерепицу — 35 см.

    Завершающий этап устройства крыши бани — монтаж кровельного материала. При выборе кровельного покрытия следует учитывать такие факторы:

    Прочность и надежность: материал должен обладать достаточной устойчивостью к ветру, атмосферным осадкам;

    Функциональность и долговечность: добротное покрытие защищает сооружение от попадания снега и дождя, продлевает срок службы стен здания; чем выше эксплуатационный срок материала, тем дольше будет лежать крыша, требуя только поточного ухода и промежуточного ремонта;

    Хорошая теплоизоляция: грамотно подобранные гидро- и теплоизоляционные материалы, а также правильный их монтаж удерживают внутри здания тепло зимой, предотвращают намокание и гниение стен.

    Грамотные кровельные работы — это надежная крыша для бани на долгие годы. Если при строительстве были учтены все важные моменты, то дальнейшая эксплуатация не потребует значительных материальных расходов, достаточно периодически очищать крышу от наросших растений и мелкого мусора.

    Видео по особенностям возведения крыши для бани


    Рекомендуем вам еще:

    Кровля – завершающая конструкция банной постройки, выполняющая функцию защиты от атмосферных атак и играющая роль немаловажного эстетического показателя. Над гигиеническими сооружениями редко возводят витиеватые крыши с многочисленными фронтонами и прочими изысками. Зачастую это простейшие варианты, со строительством которых можно справиться собственноручно. Владельцам, желающим, чтобы крыша бани своими руками была сооружена красиво и прочно, следует досконально соблюдать строительные правила. Кровли простейшие и правила не слишком сложные, но знать их самостоятельному строителю нужно обязательно.

    Стандарты сооружения скатных крыш

    Конструкция банной кровли в общих чертах

    Упрощенно конструкция банной крыши включает два элемента: несущую стропильную систему и непосредственно настил с необходимой для его установки обрешеткой и гидроизоляционной прослойкой. В число конструктивных элементов входит еще одна значимая составляющая – чердачное перекрытие. Но его наличие не является обязательным условием, так как практически плоские кровли с незначительным углом наклона скатов строят и без него.

    Независимо от наличия чердачного перекрытия или отсутствия данного элемента крыши над банями возводят с одним или двумя скатами. Среди собственников загородных бань не слишком много приверженцев четырехскатных крыш и конструкций с множественными изломами.

    Два ската или один?

    • Односкатная крыша для бани сооружается в случае примыкания банной постройки к загородному дому или при желании хозяина сократить бюджет строительства. Высота кровли с одним скатом не регламентирована какими-либо требованиями. Правда, в основном это почти плоские крыши, возводимые над небольшими летними банными постройками. Преимущества их заключаются в низкой стоимости, простоте и оперативности сооружения.
    • Крыши с двумя скатами – наиболее распространенный тип с традиционной для бревенчатых банек конфигурацией. При достаточной высоте скатов и при наличии потолочного перекрытия в пространстве под кровлей можно устроить бытовое или жилое помещение. Высоту расположения конька, то есть, крутизну двускатной кровли определяют эстетические требования владельца и его желание найти подкровельному пространству практическое применение, а также климатические особенности региона.

    Правила определения угла наклона скатов

    Угол может варьировать от 2,5º до 60º. Чем он больше, тем лучше осадки будут скатываться с наклонных плоскостей кровли. Однако слишком высокая конструкция не приемлема в регионах с регулярными порывистыми ветрами. В обдуваемых со всех сторон степях с незначительным количеством зимних осадков кровлю лучше всего сделать плоской. В северных многоснежных регионах отлично работать будет крыша с оптимальным углом 45º. Не хуже работают вариации в большую и меньшую сторону.

    Обратите внимание. Одновременно с уменьшением крутизны кровли сокращается расход материала, трудозатраты и, естественно, стоимость.

    Опора для кровельной конструкции

    Опирается кровельная система с двумя скатами на балки верхнего перекрытия или на прочно прикрепленный к верхней обвязке мауэрлат. Мауэрлат устанавливают с двух сторон в основном на стенах кирпичных, газобетонных или пенобетонных сооружений. Для установки балок верхних перекрытий над деревянными банями в верхнем венце на одном уровне делают гнезда, строго выверяя горизонтальность выемок для укладки опорных элементов.

    Обратите внимание. Балки можно выводить за пределы стен бани. Есть условие: если длина балки за стеной будет больше полуметра, для нее потребуется наружный опорный столб.

    Способы установки стропильных ног

    Стропильная нога или попросту стропила – это составляющая стропильной фермы, опирающаяся на мауэрлат или на верхний венец стен, сооруженных из бруса или бревна. Работают ноги стропильной конструкции, как на сжатие, так и на изгиб. Для изготовления стропильной фермы можно приобрести сделанные в заводских условиях стропила или использовать:

    • бревна с диаметром равным 12ти см и более;
    • квадратный или прямоугольный в разрезе брус с площадью сечения 60 см² и более;
    • доски с минимальными размерами сторон в сечении 4 см и 15 см и больше.

    Строить фермы проще будет из заводских элементов, из бруса или досок, соединяемых между собой саморезами, шурупами или простыми гвоздями с помощью накладок из пиломатериалов. Врубки в таких случаях делают только в опорных точках.

    Стропила могут быть висячими или наслонными.

    • Висячие. Стропильные ноги данного типа упираются друг в дружку в высшей точке, через которую проходит линия конька, опираются только на расположенные по краям контура кровли опоры. Ферма с висячими ногами характеризуется образованием существенного горизонтального давления. Для того чтобы погасить распор сооружают затяжку — нижний пояс, по геометрическим понятиям представляющий собой основание равнобедренного треугольника. Для выполнения узлов висячих стропил можно использовать ригели, можно обойтись и без них. Если хозяин решает облегчить кровельную конструкцию и выполняет устройство крыши бани из пиломатериалов с минимальным сечением, то повысить прочность сооружения нужно с помощью прогонов.

    Внимание. Все соединения стропильной фермы с висячими ногами должны быть предельно жесткими из-за значительных нагрузок, создающихся в процессе эксплуатации. Для защиты от ветровых нагрузок стропильную конструкцию с висячими элементами оснащают еще и диагональными связями в каждой плоскости ската крыши.

    • Наслонные. Данный тип чаще всего применяют при сооружении односкатной крыши. Никаких затяжек для укладки наслонных стропил не нужно. Устанавливают их вдоль единственного ската, опирают на мауэрлат, зафиксированный на противоположных несущих стенах. Крепят к стенам через брус мауэрлата стальными шпильками, шурупами-глухарями или толстой проволокой.

    Сечение стропильных ног определяет расчетная нагрузка, являющаяся суммой веса зимних осадков и кровли. При расчетах учитывается шаг установки стропил и запроектированный угол наклона скатов.

    Стропильная система для двухскатной кровли

    Конструкция состоит из ряда последовательно установленных стропильных ферм с равнозначными геометрическими параметрами. Служит она основой для последующей укладки кровельного материала с сопутствующими элементами утепления, а также гидро и пароизоляции.

    Желающим выяснить, как сделать крышу бани с двумя конгруэнтными не слишком высокими скатами, готовая к установке ферма напомнит равнобедренный треугольник. В зависимости от конструктивной сложности и величины расстояния между пролетами простой равнобедренный треугольник дополняется накладками, подкосами, затяжками, опорными вертикальными балками и другими деталями. Перечисленные дополнительные элементы необходимы для формирования жестких связей.

    Сборку стропильных ферм можно выполнить, не поднимаясь на верхнее перекрытие. Тем, кто решает, как построить крышу бани, должно быть понятно, что удобнее и безопаснее сколотить составляющие стропильной конструкции на земле. Правда, затем их нужно будет поднять наверх с помощью бригады работников или подъемного крана, за использование которого нужно платить. Деньги или безопасность с комфортом оставить в приоритетах, решает владелец.

    Опытные строители советуют сначала сделать шаблон, форму которого будут с точностью повторять все стропильные фермы. Для изготовления шаблона верхние концы двух стропильных ног соединяют единственным гвоздем. Затем устанавливают противоположные концы стропил в точку будущей опоры и фиксируют положение ригелем – поперечной перекладиной. Обычно ригель врубается в полдерева или фиксируется шурупами.

    Обратите внимание. Вертикальность установки стропильных ферм обязательно нужно контролировать отвесами. В случае отклонений под стропила подкладывают куски доски, излишки стесывают.

    Сборку стропильной системы для крыши бань производят на месте установки. Начинают с монтажа двух фронтальных ферм, между которыми натягивают своеобразный ориентир – монтажный шнур, проходящий по линии конька. Оптимальный шаг установки 1,2 м с вариантами в сторону уменьшения или увеличения.

    Подробнее про двускатный вариант крыши читайте на сайте «Кровельный Гид «.

    Стропильная конструкция для односкатной крыши

    Если между опорами возводимой односкатной кровли расстояние меньше 4,5 м, можно обойтись без дополнительных опорных стоек. Рекомендуемый шаг укладки элементов основы под утепление крыши бани и под кровельное покрытие 0,6 м. В верхнем брусе и в мауэрлате под стропила вырезаются пазы, размер которых рассчитывается на плотный контакт. Упрочняющие связи прокладки использовать нельзя. За пределы контура постройки стропила выводят на расстояние от 30 см до 50 см, благодаря чему формируются защитные карнизы.

    Для строительства обрешетки подойдет брус, доски, жерди. Сечение пиломатериалов и шаг установки выбирают в соответствии с типом кровельного покрытия. Для мягкой кровли обрешетку делают из досок, оставляя зазоры между ними в 1 см. Под укладку листового материала обрешетку строят из бруса со стороной в сечении 5 см и больше, между элементами обрешетки можно оставить расстояние от 15 до 50 см.

    Крепить доски или брус обрешетки начинают от конька, передвигаясь к карнизам, фиксируя элементы шурупами или саморезами. По линии конька доску монтируют на ребро.

    После устройства обрешетки нужно узнать, как утеплить крышу бани из соответствующей статьи. С внутренней стороны ее выполнить утепление и уложить пароизоляционную прослойку, затем отделать. А с внешней покрыть рулонной гидроизоляцией, поверх которой набиваются рейки очередной обрешетки, необходимой для обеспечения вентиляции.

    Описаны два простейших способа, согласно которым чаще всего сооружается крыша на баню своими руками. Популярны они не только среди домашних мастеров, но и среди профессиональных строителей из-за простоты и скорости производства. Соблюдая правила, хозяин обеспечит баньку отличной прочной крышей, приносящей удовольствие не только от безупречной работы, но и от красивой формы.

    В частном строительстве возведение бани – это особый ритуал, в который вкладывается не только желание создать помещение для мытья, а нечто большее. Баня – это отражение души дома, место для отдыха духом и телом.

    Строительство бани завершается возведением над ней крыши, которая должна отвечать сразу множеству критериев качества и внешнего вида. Разберемся, как сделать двускатную крышу на бане своими силами, а также осветим другие возможные варианты кровельных конструкций, применимых для покрытия бани.

    В этой статье

    Выбор и расчет конструкции

    В зависимости от планов на чердачное помещение и эстетических предпочтений крышу для бани можно сделать двух типов:

    Перед тем как сделать крышу на бане, необходимо ее рассчитать. Рассмотрим подробно процесс расчета и проектирования двускатной конструкции, как наиболее популярной и распространенной:

    • Измерение строения и проверка уровня. Проектирование начинается с измерения бани. Как правило, бани представляют собой прямоугольные или квадратные сооружения, удобные для быстрого возведения двускатной крыши. Полученные данные переносим на бумагу в виде чертежа.
      Особое внимание необходимо уделить проверке уровня стен строения – строительные нормативы разрешают отклонение от горизонтального уровня не более 1 см на 5 погонных метров. Если отклонение больше, это необходимо учесть при укладке мауэрлата.
    • Вычисление углов наклона и высоты конька. Расчет этих параметров находится в зависимости друг от друга: чем выше конек бани, тем круче скаты и больше полезное пространство на чердаке.

    Угол наклона

    Угол наклона зависит от погодных условий региона – на его выбор влияет ветровая и снеговая нагрузки. Чем круче крыша, тем лучше она избавляется от снежных масс, но хуже противостоит сильному ветру. Вычисление снеговой и ветровой нагрузки кровли делается согласно данным СНиП и картам, делящим страну на особые природные зоны.

    Наклон скатов зависит и от выбранного кровельного материала, каждый из которых предполагает наличие собственного промежутка возможного наклона скатов. Ознакомиться с этими данными возможно в специализированных таблицах или характеристиках кровельных материалов.

    Таким образом, выбор угла наклона и высоты не может быть совершен «по желанию», а должен быть результатом кропотливой вычислительной работы.

    Выбор строительных материалов. Проектирование и расчеты важны при выборе и покупке строительных материалов. Точно сделанные расчеты позволяют определить необходимые сечения бруса для стропил, необходимость создания разреженной или сплошной обрешетки. Эти параметры связаны с полученными данными о нагрузках на крышу.

    Количество утеплителя, гидроизоляционной пленки и кровли зависит от площади планируемой кровли. При покупке строительных материалов всегда следует приобретать на 15-20% больше материалов для возможного перерасхода из-за укладки внахлест или получения отходов.

    Создав план будущей кровли, можно переходить собственно к главному вопросу – возведению крыши для бани своими руками.

    Возведение двускатной крыши для бани

    Строительство стропильной системы

    В основе кровельной конструкции лежит стропильная система, представляющая комплекс деревянных элементов:

    • Мауэрлат – основание, создающее опору всей конструкции на стены здания;
    • Стропильные фермы – элементы в виде равнобедренных треугольников, катетами которых являются стропильные ноги. Именно форма треугольника, как наиболее устойчивая фигура, позволяет двускатной крыше выдерживать большие внешние нагрузки ;
    • Обрешетка – система разреженного или сплошного характера, позволяющая крепить к стропилам кровельный материал.

    Все деревянные элементы стропильной конструкции изготавливаются из высушенной древесины влажностью не более 20% без сучков и трещин. Перед монтажом древесина обрабатывается специальными средствами для предотвращения образования плесени, грибка и поражения дерева вредителями.

    Построить стропильную конструкцию можно двумя способами:


    При расчете и выборе материала для стропильной системы учитывается общая нагрузка на нее, которая зависит от своего веса конструкции, снеговой нагрузки и т. д. Как правило, стропила изготавливаются из деревянного бруса сечения 50*100 мм.

    Рассмотрим, как правильно сделать стропильную систему для двухскатной крыши:

    • Мауэрлат укладывается на изолированные слоем рубероида стены и крепится к ним анкерными болтами, шпильками или скруткой. В бане из бруса роль мауэрлата выполняют верхние венцы, скрепленные скобами;
    • Стропильные фермы скрепляются на вершине металлической накладкой. В первую очередь монтируются крайние фермы, а затем по уровню, заданному ими, выставляют остальные через промежуток, равный примерно 60 см. Крепление стропильных ног к мауэрлату возможно врубкой или металлическими элементами.

    Обрешетка и изоляция кровли

    Важным моментом при строительстве кровельной конструкции является ее паро- и гидроизоляция. Защитный материал расстилается поверх стропил внахлест до 10-15 см в местах стыков материала и фиксируется гвоздями или скобами. Важно создать вентиляционные зазоры между гидроизоляцией и кровлей. Для этого под системой обрешетки создается контробрешетка.

    Далее набивается обрешетка, шаг которой зависит от выбранного кровельного материала. Под мягкие кровли выполняется сплошная обрешетка из влагостойкой фанеры, под остальные материалы шаг системы может быть увеличен до 40-50 см в зависимости от уклона скатов.

    При желании создания теплой крыши на баню применяется утеплитель, который закладывается со стороны чердака между стропилами и зашивается слоем пароизоляционного материала.

    Монтаж кровельного материала и вывод трубы

    Одним из финишных видов работ является монтаж кровельного материала на банную крышу. Вне зависимости от выбранной кровли порядок работ будет следующим:

    • Укладка первого ряда кровли вдоль карниза с соблюдением уровня и прочным креплением первого ряда материала;
    • Монтаж следующих рядов кровли от карниза вверх к коньку. Каждый следующий ряд укладывается внахлест с предыдущим от 10-15 см для избежания протечек кровли;
    • В последнюю очередь обустраивается конек крыши, варианты которого варьируются в зависимость от выбранного кровельного материала.

    Важным моментом при строительстве крыши на бане является вопрос: как сделать дымоход? Вывести трубу в бане через крышу наиболее целесообразно в 30-50 см от конька с возвышением от 50 до 100 см над крышей. Прохождение трубы через кровельный пирог, материалы которого легко и быстро загораются, должно быть связано с обязательной изоляцией трубы. Для этого в построенной крыше делается специальный лаз, стенки которого не позволяют трубе контактировать с горючими элементами кровли.

    Завершающими работами является монтаж водосточной системы, зашивка свесов кровли и облицовка фронтонов крыши.

    Другие типы кровель для бани: основные моменты проектирования и возведения

    Для покрытия бани могут быть использованы и другие типы крыш – односкатная или неравносторонняя. По сравнению с двускатной они не столь практичны, однако имеют ряд оснований для строительства именно над баней. Рассмотрим их основные особенности.

    Односкатная кровля

    Рассмотрим, как сделать крышу бани в виде односкатной конструкции. Данный тип кровли может применяться при необходимости покрыть баню достаточно небольших размеров или в случае, когда баня является пристройкой к основному зданию. Для применения подобной конструкции одну из стен строения делают выше, чтобы получить необходимый угол наклона кровли. Рекомендуется соблюдать уклон ската в пределах не менее 20 ° для меньшей нагрузки на перекрытия, а в регионах со снежными зимами увеличивать этот показатель до 45 °.

    Расчет и строительство односкатной крыши для бани своими руками, в принципе, повторяют все пункты, приведенные выше для двускатной конструкции. Остановимся на некоторых моментах, характерных именно для крыши с одним скатом:

    • При расчете угла наклона односкатной кровли в производство берется показатель величины, на которую необходимо поднять одну из стен здания. Чем он больше, тем круче будет возведенная крыша и меньше нагрузка на ее стропильную систему;
    • Точками опоры стропил является мауэрлат, закрепленный на стенах разного уровня.

    Остальные операции по строительству односкатной кровли идентичны порядку работ для двускатной, описанных выше.

    Крыша с неравносторонними скатами

    Интересный вариант кровли для бани представляет конструкция с двумя скатами различной длины и угла наклона. Более длинный и пологий скат в этом случае может быть навесом над верандой, примыкающей к бане. При кажущейся привлекательности, этот тип кровли для бани имеет два недостатка:

    • Из-за небольшой высоты крыши над баней размеры веранды получатся очень незначительными;
    • Размеры чердака очень малы и не позволяют полноценно использовать его для хранения бытовых вещей.

    Если учесть, что расчеты и возведения неравносторонней кровли таят достаточно много сложностей, строительство подобной крыши над баней нерационально.

    Подводим итог

    Возведение крыши над баней в целом следует основным правилам строительства кровель. Преимущественно малый размер бань диктует особые пожелания к возводимой крыше, которым наиболее соответствует двускатная крыша. Она позволяет с наименьшими экономическими и строительными затратами создать прочную, удобную и внешне привлекательную кровлю над банным сооружением.

    Двускатная кровля с чердачным помещением – оптимальное решение для создания надежной конструкции в бане отвечающая всем нормативам. Она функциональна и при правильном подходе может стать хорошим украшением. Но чтобы двускатная конструкция отвечала всем поставленным задачам — необходимо правильно сконструировать ее.

    Преимущества кровли с двумя скатами

    В некоторых случаях, можно обойтись установкой и более простой крыши с одним скатом. Но если подумать, то не так уж и сильно разнятся финансовые траты. Тем более по функциональности двускатная крыша отличается рядом преимуществ:

    • возможность обустройства жилого чердачного пространства или приспособление его под банные принадлежности;
    • высокая степень теплоизоляции потолка бани ;
    • при правильной организации ската, конструкция простоит максимально долго без ремонта и дополнительного ухода;
    • пристойный внешний вид.

    Простой пример двускатной кровли: 1 – стропила; 2 – поперечное крепление; 3– мауэрлат; 4 – коньковый брус.

    Что понадобится в работе?

    Сконструировать двускатную кровлю на небольшой бане можно самостоятельно, но для начала необходимо определиться с материалами. Это не только древесина, используемая для сборки каркаса, но и покрытие, отвечающее за угол наклона. Под каждый тип материала, рекомендуются свои показатели:

    • ондулин – 3-15 градусов;
    • металлочерепица – 27 градусов;
    • еврошифер – 27 градусов;
    • фальцевая кровля – 18 градусов;
    • рубероид – 5 градусов;
    • профнастил – 8 градусов.

    Показатели диктуются не декоративностью отделки, а весовой нагрузкой на остов кровли. Чем тяжелее материал, тем больше необходимо делать угол наклона. Пологие скаты, под воздействием осадков (снега) и нагрузки оказываемой покрытием могут проломиться. Кроме этого, тяжелая конструкция создаст дополнительную нагрузку на фундамент бани . Это тоже нужно брать во внимание.

    Выбирая материал и определяя угол наклона, рекомендуется принимать во внимание и климатические особенности в регионе. Если осадки неинтенсивные, то приведенные показатели для каждого материала можно менять.

    Кроме покрытия в конструировании двускатной кровли на бане и других сооружениях требуется пиломатериал:

    • закладной брус (мауэрлат) его делают из материала сечением не менее чем 150х150 мм;
    • стропильные фермы – это деревянные балки 50х100 мм;
    • в качестве обрешетки используется необрезная доска.

    Помимо этого, понадобится пленка для изоляции пара проходящего из парной и моечного отделения и утеплитель.

    Этапы сборки двускатной кровли и стропильная система

    Крыша в любом конструктивном плане – это каркас, обшиваемый кровельным покрытием. Все работы выполняются в строгой последовательности.

    Вначале устанавливается мауэрлат. Для этого брус 150х150 мм, укладывается по верхней части стен и крепится на шпильки. Их заранее вмуровывают еще на этапе кладки стен бани из кирпича или другого материала. Есть еще вариант проволочной фиксации. Для этого отрезки необходимой длины, закладывают между предпоследним и последним венцом бревен, если баня строится из дерева, или в кирпичную кладку. Мауэрлат нужно уложить ровно, как по горизонтали, так и проверить диагональ конструкции.

    В мауэрлате выпиливают пазы для укладки стропильных ног, на определенном расстоянии. Если стеновая панель толще основы кровли, ее дополнительно оборачивают рубероидом в несколько слоев и снаружи закладывают кирпичом, для повышения прочности.

    Далее необходимо собрать стропильную конструкцию. Это жесткая треугольная связка из бруса. Чтобы дополнительно укрепить их, поперек каждой монтируется распорка. В вершине угла устанавливается ригельная планка. Ее монтируют после установки стропил, а их лучше собрать на земле, предварительно «сняв» размеры.

    Когда собрано необходимое количество стропил, их нужно установить на мауэрлат. Первыми монтируют коньковые углы. Подравнивают и крепят к мауэрлату. Все готово. Из всех видов крыш бань с двумя скатами, процесс монтажа основных стропил в этой системе самый простой. По окончании работ проверяется ровность обоих конструкций. Далее натягивается веревка по вершине углов и относительно этого ориентира монтируются остальные фермы.

    После установки всех стропил, проверяем ровность монтажа и проводим контрольную фиксацию к мауэрлату и коньковой планке. Если скат крыши более 4,5 метров, то нужно дополнительно установить подпорки, так чтобы одной стороной они держали стропильную ногу, а другой упирались в балку перекрытия.

    Отделочные работы по плану

    Скелет кровли собран, осталось провести заключительные работы. Первым делом определяем место вывода дымохода, если он прокладывается не через стену. Монтируем металлический переходник и изолируем его утеплителем.

    Далее скобами степлера крепим на стропила пароизоляционный слой. Поверх него набиваем обрешетку из не обрезной доски. Шаг выбирается по типу кровельного материала . Под рулонные покрытия сплошная зашивка, для листовых материалов можно фиксировать доски на расстоянии в 15–20 см друг от друга. Обрешетка набивается по всей стропильной системе, с выступом за нижний край примерно на 20 см. Больше делать не нужно и если фермы получились более длинными, то их отпиливают на таком же расстоянии.

    Не нужно торопиться с укладкой покрытия. Вначале необходимо придать ей дополнительной прочности, зашив торцевые части. Для этого понадобится доска. В кирпичных банях, выкладывается камень, с зашивкой фронтонов. Если предусматривается использование чердачного пространства, оставьте место под установку оконной рамы.

    Когда конструкция зашита с фронтонов, она будет намного прочнее. Теперь можно приступать к следующему этапу. Поверх обрешетки настилается гидроизоляция. В некоторых случаях мембрану, используемую в этих целях, укладывают между стропилами, под контр-обрешетку. Это позволяет создать дополнительный воздушный слой, для быстрого просыхания кровельной конструкции и дополнительной вентиляции потолка бани из чердачного пространства.

    Укладка кровельного материала

    Самый последний этап сборки двускатной крыши. Принцип укладки одинаков для всех типов покрытий. Начинать необходимо с нижней части карниза и постепенно подниматься, перекрывая следующими слоями нижние ряды. Следите за ровностью укладки, чтобы внешний вид не был испорчен кривыми линиями. Закрыв оба ската, устанавливаем коньковую планку, закрепляя ее саморезами.

    Процесс сборки двускатной кровли окончен. Это самый простой вариант конструирования стропильной системы. Приняв к сведению советы, можно самостоятельно сконструировать надежную крышу на бане, отвечающую всем технологическим требованиям.

    Крыша бани своими руками двухскатная схема. Принципы и основные этапы постройки крыши для бани

    Завершающим процессом строительство короба бани является перекрытие крыши. После этого уже можно начинать отделывать баню снаружи и изнутри, а так же приобретать различное оборудование и аксессуары для отдыха в бане. Что бы баня прослужила долго, а ее потолок не протекал во время дождя, необходимо правильно смонтировать крышу, а так же обеспечить ей хорошую тепло-, паро- и гидроизоляцию. Далее мы подробно рассмотрим процесс строительства крыши бани своими руками.

    Перед тем как мы перейдем к технологии строительства крыши для своими руками необходимо разобраться с элементами каркаса крыши, а так же основными терминами, которые используют кровельщики.

    Основное предназначение каркаса – выдержать собственный вес, вес кровельного материала, а так же вес снега, дождя и вспомогательного оборудования (к примеру, модуля либо спутниковой антенны). Именно поэтому прочность и устойчивость каркаса являются важными показателями.

    Каркас крыши любой постройки состоит из мауэрлата, стропильной фермы, обрешетки и кровельного материала.

    Называется деревянный брус, предназначенный для того, что бы соединить основу короба постройки (тела) с каркасом крыши. Именно с создания мауэрлата начинается монтаж каркаса крыши бани. Если баня изготовлена со сруба, мауэрлатом может послужить самый верхний венец, если же баня изготовлена из пеноблока либо кирпича, мауэрлат укладывается на наплавляемый материал. Крепление мауэрлата к стенкам осуществляется с помощью длинных анкеров. Перед тем как установить мауэрлат на стены постройки, в нем необходимо вырезать специальные отверстия под крепление конструкции стропил. Основное требование к установке мауэрлата заключается в его идеальном горизонтальном положении, т.к. от этого будет зависеть качество крепления каркаса крыши к телу постройки.

    Следующий элемент конструкции каркаса крыши – стропильная ферма . Предназначение стропильной фермы – равномерное распределение нагрузок по всей крыше. Существует несколько форм стропильной фермы, о них мы поговорим немного позже. Стропильная ферма состоит из деревянных брусьев, связанных между собой. Основной элемент стропильной фермы – стропила, к которым и крепится вспомогательные элементы. Что касается последних, то к ним относятся ригели, стяжки, распорки и перемычки, предназначение которых укрепить конструкцию стропильной фермы.

    Обрешетка каркаса крыши бани предназначена для того, что бы можно было осуществить качественное крепление кровельного материала к стропилам. Обрешетка представлена в виде деревянных брусков и досок, скрепленных в сетку. Количество и размер ячеек данной сетки рассчитывается на основе того, каким материалом будет перекрыта крыша. К примеру, для перекрытия крыши рубероидом, пустого пространства вообще не должно быть (максимум 1-сантмиетровые щели), а для того что бы перекрыть крышу бани профнастилом, можно создавать обрешетку с ячейками шириной в 0,5 метра.

    Кровельный материал крыши бани выбирается по вкусу владельца постройки. Наиболее популярными материалами для кровли крыши бани являются профнастил, металлочерепица, шифер и рубероид. Каждый из перечисленных материалов имеет свои особенности монтажа и требования к углу наклона крыши. К примеру, рубероидом кроется крыша, имеющая угол 5 градусов, профнастилом – 8, металлочерепицей около 30, а шифером 20.


    Чаще всего монтаж двухскатной крыши для бани осуществляется, если владелец собирается сделать на бане чердачное помещение.

    Существует два способа установки стропил при создании двухскатной крыши:

    Конструкция двухскатной крыши популярнее, чем односкатной, т.к. в этом случае угол наклона крыши будет более острый, что предотвратит образование снежных наметов на кровельном материале. Двухскатная крыша представляет собой ряд идентичных по размеру и форме равнобедренных треугольников, установленных на одном и том же месте вдоль всей крыши. Вершину деревянного треугольника их стропил принято называть коньком, а поперечный деревянный брус под вершиной треугольника – ригелем. Ригель предназначен для укрепления конструкции двухскатной крыши. Чем меньше шаг установки стропильных ферм, тем более устойчивой будет конструкция крыши бани. Обращаем ваше внимание на то, что стропильные фермы собираются на земной поверхности, после чего подаются на крышу. Крепление стропильных ферм к телу бани осуществляется после того, как будут установлены потолочные балки ( можно сделать позже). Что бы более просто создавать идентичные деревянные треугольники, мастера-кровельщики используют специальные заготовки.

    Монтаж двухскатной крыши осуществляется следующим образом:

    1. Крепится мауэрлат к стене бани
    2. Создаётся стропильная ферма
    3. Устанавливаются две стропильные фермы по разные концы крыши. Для крепления стропил к мауэрлату используют шурупы типа «глухарь».
    4. Для обеспечения устойчивости зафиксированных стропильных ферм, конструкции дополнительно упрочняются специальными подкосами.
    5. Между крайними стропилами на уровне конька натягивается веревка, которая будет показывать точное место установки остальных стропильных ферм (что бы ряд шел ровно, в одну линию)
    6. По веревке устанавливается остальные стропильные фермы таким же образом

    Монтаж односкатной крыши для бани является менее популярным мероприятием, т.к. в этом случае угол наклона крыши будет более пологий, что влечет за собой образование снежных наметов на крыше бани. Очень часто под весом снега крыши начинают деформироваться и разрушаться.

    Конструкцию односкатной крыши вы можете увидеть на данном проекте:


    Как вы видите, разные по высоте опоры стропил опираются на стены бани и удерживают весь каркас крыши. Чем больше разница в высоте между опорами, тем круче будет угол падения односкатной крыши для бани. Обращаем ваше внимание на то, что монтаж пологой крыши обойдется на порядок дешевле, чем монтаж крутопадающей.

    Как и в случае с двухскатной крышей, каркас односкатной крыши для бани крепится на мауэрлат. Крепление должно осуществлять с помощью металлических уголков, а так же медной проволоки. Шаг установки стропильных ферм должен составлять около 0,6 метра. Для того, что бы защитить внешние стены бани от дождя, рекомендуется выносить стропила за пределы короба бани на расстояние от 0,3 до 0,5 метра.

    Детальнее технологию строительства односкатной и двухскатной крыши бани своими руками вы можете увидеть на подробных видео-уроках:

    Технология строительства односкатной крыши

    Строительство двухскатной крыши бани

    Монтаж стропильной системы бани своими руками

    После того, как каркас крыши бани будет смонтирован, необходимо осуществить гидро-, паро- и теплоизоляцию крыши.

    Мероприятия по гидроизоляции, пароизоляции и утеплению крыши бани

    Паро- и гидроизоляция крыши


    Изначально следует обратить ваше внимание на то, что каркас крыши должен изготавливаться из хорошо просушенного пиломатериала. Помимо этого деревянные брусья и доски необходимо вручную вскрыть , которые предотвратят гниения древесины и увеличат ее срок службы.

    Для паро- и гидроизоляции крыши бани рекомендуется использовать рубероид (для гидроизоляции), а так же мембранную пленку. Рубероид крепится на стропила в 2 слоя, это обеспечит достаточно высокую защиту каркаса крыши от попадания атмосферных осадков.

    Что касается мембранной пленки, она является хорошим теплоизоляционным и гидроизоляционным материалом. Для того, что бы пленка качественно функционировала, ее необходимо уложить на стропила и зафиксировать строительным скотчем. Полоски мембранной пленки не должны быть шире 15 см. Каждая новая полоса должна укладываться внахлест предыдущей. Обращаем ваше внимание на то, что запрещается натягивать пленку на стропила, это может привести к ее повреждению в результате деформации пиломатериала (расширении, сужении) при нагреве и остывании (жарким летом).

    Утепление крыши бани


    Говоря об утеплении крыши бани, необходимо обратить внимание на несколько важных нюансов этого мероприятия:

    • Утеплять крышу бани рекомендуется минеальной ватой. Она не горит, долговечна и хорошо держит тепло.
    • Не рекомендуется использовать пенопласт для утепления крыши бани своими руками, т.к. данный материал при нагревании выделяет вредные вещества.
    • Понравилась статья? Поделитесь закладкой с друзьями, в соц. сетях:

    Еще на этапе планирования бани, нужно продумать какой будет крыша. Основные ее функции — это защитные, но не стоит забывать об эстетической стороне. Для простейшего строения бани не стоит брать сложную конструкцию крыши. Чем меньше изгибов, коньков, тем практичнее система. Для бани обычно применяют двускатную или односкатную, которые легко можно собрать своими руками. Если вы не знаете, как монтируется крыша для бани своими руками, то эта статья, станет настоящим помощником. Мы расскажем, как выполнить работы быстро и правильно, познакомим вас с некоторыми тонкостями и хитростями монтажа, и поможем подобрать практичную конструкцию.

    Крыша для брусовой бани, двускатная.


    Стропильная систем крыши бани собранная из бруса

    Конструкций крыш для бани много, но за основу всегда берут стандартную из 2 элементов: стропильная несущая основа и кровля, крепят которую на обрешетку с гидроизоляцией. По функциональности можно разделить крыши на: с чердачным перекрытием и без. Первый вариант сложнее в сборке, но зато баня станет функциональные. Наличие чердачного перекрытия никак не сказывается на выборе: односкатная и двускатная. Конечно, можно встретить более сложные четырехскатные, но такие редко собирают своими руками.

    Какая крыша лучше односкатная или двускатная?

    Выбирая конструкцию крыши нужно отталкиваться от следующих факторов:

    1. Расположение постройки на участке. У пристроенных бань это, как правило, односкатная система.
    2. Материальные возможности. Односкатную строят в основном с целью сэкономить.
    3. Особенностей планировки бани. Для сооружения с мансардой лучше выбрать двускатную.
    Схема односкатной крыши для бани

    Односкатную конструкцию выбирают в основном для бани при даче, когда нужна быстрая сборка с минимальными затратами. В основном односкатные кровли выполняют невысокими, под небольшим углом.


    Схема двускатной крыши под баню.

    Чаще можно встретить двускатные конструкции с высоким коньком. Если оборудовать и утеплить крышу, то можно получить дополнительное помещение. Удобно расположить в таких комнату отдыха или бильярдную. Не утепленную используют как чердак для хранения веников и сухи трав для парной.

    Что нужно учитывать при выборе высоты конька или крутизны ската

    При выборе высоты конька нужно учитывать:

    1. Особенности климатических условий региона (ветреность, количество осадков).
    2. Эстетические стороны.
    3. Особенности постройки бани.

    Крыша двускатная на бани из бруса со скатом в 45 градусов.

    Угол наклона кровли может быть от 2,5 до 60 °. Пологую кровлю можно использовать в регионе, где средне годичное количество осадков небольшое. Крутую делают когда в конструкции предусмотрена мансарда или чердачное помещение. Но в регионах с сильными ветрами слишком высокий конек использовать нельзя. Например, в степных районах, где количество осадков зимой минимально, применяют пологую кровлю с углом максимум 10 °, в северных с большим количеством снега — от 45–60 °.

    Чем положе крыша, тем меньше материальных и физических средств затрачивается на ее монтаж.

    Система опоры крыши бани


    Мауэрлат из бруса с прикрепленными стропильными ногами.

    Двускатная крыша имеет основу из скатов которые, опираются на балки перекрытия или соединены с обвязкой мауэрлата сверху. Мауэрлат — это брус который, монтируется на две стены бани. Балки перекрытия двускатной кровли на банях из дерева крепят при помощи специальных гнезд, которые делают в верхнем венце. Гнезда должны иметь строгую горизонталь, куда укладывают элементы опоры.

    Балки перекрытия могут выступать за стены бани. Если опорная балка выступает за стены больше чем на 1 м, то для нее устанавливают дополнительную опору в виде столбика.

    Для бани с односкатной кровлей балочную систему делают так, чтобы упор с двух сторон имел разлиную высоту. Стропильные фермы крепят при помощи прогонов и стропильных брусков.

    Система стропильных ног


    Схема стропильной фермы: ривель, ноги, основание.

    Стропильная ферма состоит из стропильных ног, которые опираются на верхнее звено стены или мауэрлат. На стропильные ноги в конструкции оказывают воздействие сразу две силы: сжатие и изгиб. Поэтому изготавливать их нужно из древесины в диаметре минимум 120 мм или бруса 60х60 мм. Можно изготовить ноги стропильной системы из досок 40х150 мм и больше.

    Своими руками проще собирать фермы из бруса клееного или обрезного. Если под рукой таких материалов нет, можно взять доски и срастить их гвоздями или саморезами.Монтировать врубки в подобных ногах можно только в точках опоры.

    По способу крепления стропильные ноги могут быть наслонными или висячими.

    Висячие стропила

    Конструкция висячей стропильной системы: схема крепления и элементов

    Эта система состоит из стропильных ног, которые сверху опираются друг на друга. В этом месте стыка монтируется конек. Опорные точки висячих сторопил является контур кровли. Висячие системы подвержены горизонтальному давлению, противостоять которому помогает специальная затяжка. Узловые соединения висячих стропил можно укреплять регилями, но в легкой конструкции их можно не делать.

    Для сооружения облегченной системы из бруса небольшого сечения, необходимо выполнить дополнительные прогоны. Они укрепят конструкцию.

    Стропильная система висячей конструкции должна быть максимально жесткой, так как при эксплуатации на нее ложатся большие нагрузки. Плоскости ската соединяют дополнительными диагональными балками, особенно актуально это в ветряных районах страны.

    Наслонные стропила
    Конструкция наслонной системы стропил под баню.

    Конструкции наслонных крыш чаще используют в односкатных видах. В системе не применяют дополнительных затяжек, она максимально проста. Стропила опираются на мауэрлат, который монтируют на одной из несущих стен. Крепить их можно вязальной проволокой или насквозь через мауэрлат шурупами или металлическими шпилями. Шаг стропила наслонной системы высчитывают в зависимости от общей нагрузки кровли и зимних осадков. При этом нужно учитывать выбранный угол уклона кровли бани.

    Особенности монтажа стропильной системы двускатной крыши


    Двускатная крыша на бани из бревна, покрыта шифером под усадку

    Состоит система двускатной крыши бани из стропильных ферм, которые следует монтировать последовательно. Все они должны иметь одинаковые размеры и устанавливаются с одним шагом. Стропильная система нужна для укладки кровельного материала гидро и теплоизоляции.

    Проще всего своими руками сколотить систему ферм на земле, а потом поднять ее при помощи техники. По форме стропила должны напоминать равнобедренный треугольник. Если крыша сложная, то укрепить конструкцию можно дополнительными накладками и стяжками. Для упрощения работы можно сделать шаблон фермы, подставлять его при изготовлении каждого последующего.

    Сначала стоит установить две крайние стропила и соединить их регелем. Регель это поперечный брус, который соединяет фермы между собой. Закрепить регель можно при помощи металлических шурупов. Для этого нужно вырубить его и просверлить отверстия под крепление.

    Стропильные фермы нужно устанавливать строго вертикально. Для этого их проверяют отвесом. Недостатки выравнивают путем стесывания лишнего или подкладки не достающего под стропило.

    Подробнее понять монтаж поможет небольшое видео:

    Особенности монтажа стропильной системы односкатной крыши


    Односкатная крыша для бани из кирпича, покрытие профнастилом.

    Если расстояние между несущими стенами бани менее 4,5 м, то дополнительную опору делать не нужно. на одну из стен укладывается мауэрлат, в котором выпиливаются пазы под стропила.На противоположной стене в верхнем звене выпиливают такие же. Их размер должен соответствовать стропилу так, чтобы он плотно прилегал к выпилу. Не стоит использовать все возможные уплотняющие прокладки.

    Стропила должны быть такой длины, чтобы выходить за контур стен на 30–50 см. Это даст возможность смонтировать карниз, который будет защищать стены от дождя. Стропила крепят к мауэрлату и верхнему брусу при помощи железных шпилей или винтов.

    Обрешетка под кровлю крыши


    Пример различной обрешетки крыши бани под мягкую и жесткую кровлю.

    Далее, при любой конструкции, делается обрешетка. Ее шаг должен быть рассчитан в зависимости от материала которым будет покрываться конструкция. Если это мягкая кровля, например, андулин, то обрешетку выполняют из широки досок оставляя между ними зазор в 1 см. Для жестких листов, например, шифера или профнастила обрешетку выполняют из брусков сечением 50х50 мм. Шаг крепления может быть от 15-50 м.

    Монтаж обрешетки следует начинать от конька книзу при помощи шуруповерта и саморезов. По коньку монтаж обрешетки начинают с двух досок, крепить которые следует на него. Далее, крышу гидроизолируют и кроют выбранным материалом. Подшивается конек и карнизы.

    Для крыш с мансардой необходимо выполнить дополнительное утепление. О том как утеплить крышу бани можно прочитать в следующей статье.

    Если не спешить и выполнять работы правильно, то крыша бани прослужит не одному поколению вашей семьи. А ее внешний вид и форма будут радовать долгие годы.

    В зависимости от линейных размеров бани и пожеланий застройщика, крыша в бане может быть односкатной или двухскатной, плоской или наклонной. Чаще всего используется вариант наклонной двухскатной крыши, по своим эксплуатационным характеристикам она подходит ко всем климатическим зонам нашей страны, под такими крышами можно обустраивать жилые чердачные помещения.


    Двухскатные крыши могут быть наслонными (часто применяются на строениях шириной более шести метров) и висячими. Для повышения показателей устойчивости наслонный тип крыш имеет дополнительные упоры стропил, висячие стропильные системы имеют упор только на мауэрлаты или балки потолочного перекрытия (вариант используется редко), в верхней части стропила удерживаются ригелями. Для примера возьмем наиболее распространенный вариант – висячие двухскатные крыши.

    Висячие стропила Висячие стропила пролеты от 13 до 17 м
    Виды наслонных стропил

    Виды висячих стропил Расчетная схема висячих стропил Варианты решения карнизного узла

    Примем во внимание, что размеры бани 5×5 метров, баня из пиленого бруса, верхний ряд исполняет роль мауэрлата. Крыша двухскатная висячая, без утепления.

    Перед началом изготовления стропил нужно сделать предварительные расчеты, с их помощью определим угол наклона и параметры стропильных ног.

    На стропильную систему действуют следующие нагрузки:

    • постоянные. Вес стропильной системы, обрешетки и кровельного покрытия. Вес кровельного покрытия зависит от конкретного материала кровли и указывается производителем;
    • временные. Ветровые и снежные нагрузки, вес рабочих;
    • стихийные. Землетрясения, ураганы и т. д. Стихийные нагрузки во время расчетов стропильной системы в нашей стране не принимаются во внимание из-за небольшой вероятности их возникновения.

    Во время расчетов толщины и ширины стропил нужно принимать во внимание сумму максимальных значений всех типов нагрузок. Для того чтобы была понятнее технология расчетов, нужно немого разбираться в нагрузках, действующих на каждый отдельный узел крыши.

    Нижняя часть стропильных ног садится на мауэрлаты, узел должен воспринимать вертикальные и боковые нагрузки. Ригели работают лишь на разрыв, воспринимают горизонтальные нагрузки. Верхняя (коньковая) часть стропильных ног должна воспринимать горизонтальные усилия сжатия. Пролеты стропил под нагрузкой работают на изгиб. Надеемся, что эти знания помогут вам выбирать наиболее надежные способы крепления архитектурных элементов в узлах.

    Если вес кровельного материала указывается производителем, то ветровую и снеговую нагрузку нужно рассчитать самостоятельно.

    Показатели зависят от максимальной высоты снежного покрова в каждом регионе. По карте снеговых нагрузок определяется конкретная зона проживания и с помощью таблицы определяется максимальное усилие.


    Таблица поправочных коэффициентов А – для открытой местности. Б – для местности с препятствиями.

    По карте определяется регион проживания, с помощью таблицы узнается поправочный коэффициент, зависящий от высоты бани и места ее расположения.

    Для определения нагрузки нужно нормативное значение умножить на поправочный коэффициент.

    Для московского региона параметры стропил можно узнать по таблице.

    Практический совет: если вам сложно самостоятельно делать расчеты – снимите размеры стропильной системы на уже существующих строениях подобного типа. Во время расчетов принимался угол наклона 20°.

    Инструкция по изготовлению стропильной двускатной системы

    Вначале несколько советов по выбору материала. Для стропильных ног можно брать доски 50×150 мм, шаг между стропилами 90 сантиметров, угол наклона скатов 20°. Подбирайте только качественный материал, без глубоких трещин и изгибов.

    Очень важно – в местах соединения не допускайте наличия даже здоровых сучков. Для выбора стропильной системы нужно будет внимательно осмотреть пиломатериал, заготовки следует брать увеличенной длины с учетом отрезки непригодных участков с торцов.

    Для стропил используйте только самый качественный материал

    Максимальное количество подготовительных работ нужно делать на ровном участке земли, на крышу следует поднимать уже готовые конструкции для крепления.

    Временную фиксацию стропильной системы следует выполнять различными некондиционными досками, их также нужно заблаговременно поднять на крышу.

    Шаг 1. Проверьте параметры мауэрлата. Проверяйте параллельность противоположных брусьев мауэрлата, отклонение по параллельности не должно превышать ±2÷3 см. Убедитесь, что нагели фиксации мауэрлата установлены правильно и на нужных расстояниях. Проверьте вертикальность их положения.

    Шаг 2. Изготовление стропильных ног. Для размеров нашей бани достаточно шесть пар стропильных ног.

    Важно: если вам приходится делать большое количество одинаковых элементов, обязательно сделайте один шаблон. Каждая отдельная разметка дает небольшие погрешности, которые в сумме могут составить значительную величину. Кроме того, использования шаблона значительно ускоряет процесс работы.

    Для шаблона стропильных ног возьмите обрезные доски 20×100 мм длиной примерно 3 метра. Вверху соедините их внахлест одним гвоздем (узел должен быть подвижным), к одной доске прибейте горизонтальный отрезок доски, он будет служить шаблоном ригеля. Расстояние ригеля от коньковой части в пределах 40÷50 сантиметров. Ригель зафиксируйте только на одной доске, ко второй он прибивается уже после выбора угла наклона стропильных ног.

    Поднимите шаблон на крышу, временно поставьте на предполагаемое место установки стропил. Изменяйте угол наклона и величину выноса, внимательно следите, чтобы конек располагался точно посредине бани. Нашли оптимальное место – прибейте ко второй доске ригель, усильте крепление досок и коньковой части еще несколькими гвоздями.

    Опять поставьте приготовленный шаблон на мауэрлат и отметьте место узла соединения стропил. Соединять их можно различными способами, мы выбрали самый простой – при помощи опорного бруска и металлических уголков.

    Закрепите на шаблоне планку на месте опорного бруска.

    Шаг 3 . По краям бани (в месте фронтонов) прибейте вертикальные бруски 50×50 мм.

    Высота брусков должна равняться высоте стропильной системы, проверьте их вертикальность, натяните между ними прочную веревку или нить. Теперь очень ответственная работа – проверка шаблона во всей длине бани. Устанавливайте его с шагом примерно один метр и смотрите на наклон и расположение опорного бруска. Само собой разумеется, что коньковая часть должна быть по нитке. Обнаружились проблемы по размерам в пределах одного сантиметра – не беда, эти неровности устранятся во время установки обрешетки под кровельные покрытия. Если разброс по размерам больше – нужно регулировать шаблон таким образом, чтобы добиться его оптимальных средних показателей. Все нормально – осторожно снимите шаблон на землю, при необходимости дополнительно укрепите все узлы.

    Цены на доски

    доски строительные

    Видео – Сборка стропил

    Шаг 4. Положите шаблон на ровную площадку, приставьте к нему одну стропильную ногу. Главное внимание обращайте на положение коньковой части, если есть сучки – обрежьте их. Нависающую часть стропил можно выровнять в последний момент перед установкой или уже после полного монтажа стропильной системы.

    Стропила в коньковой части можно соединять несколькими способами.

    В шип самый надежный, но в нашем случае он не годится – слишком тонкие доски. Рекомендуем использовать соединение у конька в полдерева.

    Вам легче будет использовать такой вариант соединения стропил с упором под углом 90°. Для исключения смещений с обеих сторон, узел нужно зафиксировать металлическими пластинами на саморезах, следите, чтобы саморезы не располагались друг против друга, размещайте их равномерно по площади стропильных ног.

    Можно сделать верхнее соединение еще проще – встык. Но это довольно рискованно, слишком неустойчивая конструкция в итоге получится. Для климатических зон с теплым климатом еще подойдет, но если в вашей зоне снеговые покровы достигают больших значений, да еще часто бывают сильные порывы ветра, то такой способ применять не рекомендуется.

    Шаг 5. Сделайте метки в верхней и нижней части стропил. В верхней части отрезать нужно под углом, соединение будет встык. Линия отрезания должна соединять верхнюю и нижнюю точку соединения шаблона. Очень важно – не отрезайте сразу две ноги симметрично, снимать чертеж нужно на каждой ноге с соответствующей стороны. Этот узел с двух сторон соединяется металлическими пластинами толщиной не менее 2 мм. Следите, чтобы шурупы не находились друг против друга, размещайте их по максимуму равномерно по площади стропила.

    Шаг 6. По шаблону определите место упора стропильной ноги в мауэрлат, закрепите в этом месте упорную в мауэрлат доску. Ее можно фиксировать снизу стропильной ноги на ребро доски или сбоку. Этот узел должен выдерживать значительные усилия на сдвиг, для фиксации упора пользуйтесь мощными саморезами или болтами.

    Шаг 7. Положите две подготовленные стропильные ноги на ровное место, еще раз проверьте их положение и размещение узлов шаблоном. Все нормально – осторожно уберите шаблон из досок в сторону, зафиксируйте на место ригель.

    Составляющие стропильной фермы
    Сборка стропильной фермы

    Обращайте внимание, чтобы верхние концы стропил упирались друг в друга по всей площади среза. Верхний (коньковый) узел считается наиболее нагруженным, на него воздействуют самые большие усилия сдавливания. Небольшие щели еще можно подровнять, есть зазоры более 3÷4 мм – вы неаккуратно делали разметку, придется кончики подрезать повторно. Именно для таких неприятных случаев мы рекомендовали брать доски с запасом по длине, в противном случае пришлось бы использовать новый материал, а это повышает стоимость стропильной системы.

    Ригель фиксируйте внахлест к стропильным ногам, для фиксации нужно использовать длинные болты или шпильки, гайки затягиваются с двух сторон. Достаточно по два таких болта на каждую ногу.

    Не забывайте, что ригель работает на сжатие, не допускайте колебаний в соединениях. Для того чтобы исключить риски растрескивания стропил во время установки метизов, просверлите под них отверстия с диаметром меньшим диаметра шпильки (или болта) на 0,5÷1 мм. Шпилька должна входить в отверстия с усилием. Выступающую часть шпильки поле стягивания гайками нужно отрезать круглошлифовальной машиной (болгаркой).

    Цены на саморезы

    саморезы

    Видео – Как запилить стропила под нужным углом и нужных размеров

    Шаг 8. По такому же сценарию подготавливайте и собирайте все оставшиеся стропила. Положите их стопкой друг на друга, проверьте размеры. Внимательно осмотрите все несущие узлы. Обнаружили проблемы – немедленно устраняйте их, не откладывайте на «потом». Во-первых, на земле это намного удобнее делать. Во-вторых, «потом» можно забыть.

    Комплект стропильных ног собран, подавайте его на крышу и начинайте сборку стропильной системы.

    Монтаж стропильной системы

    Все работы нужно делать с максимальной ответственностью, нарушение технологии или некачественные соединения обязательно дадут себя знать. Ремонт придется делать сложный и дорогостоящий.

    Шаг 1. Закрепите крайние (фронтонные) стропила. Временно фиксируйте их обрезками досок. Внимательно выставляйте каждую ногу по всем узловым точкам, не спешите, проверяйте каждый размер. Натяните веревки по коньку и по бокам. Боковые веревки лучше натягивать на вылетах стропил, в таком положении их легче устанавливать.

    Шаг 2. Отметьте на мауэрлате места установки остальных стропильных ног, расстояние между ними должно быть в пределах одного метра и одинаковым.

    Шаг 3. По очереди осторожно поднимайте каждую стропильную ногу, выставляйте ее по веревкам и временно фиксируйте досками. Доски прибывайте как под углом к каждой ноге, так и между уже установленными стропилами.

    Шаг 4. Все стропила предварительно поставлены – проверьте правильность их расположения и начинайте фиксировать узлы металлическими уголками и планками на саморезах. Толщина металла не менее 1,5 мм. Не экономьте на уголках, устанавливайте их с двух сторон стропильных ног. В итоге у вас должна получиться устойчивая к разнонаправленным нагрузкам конструкция. Подровняйте длину нижней части стропильных ног, они должны выступать за периметр бани на 30÷40 сантиметров. Подравнивать размеры следует также под натянутую веревку.

    Металлические пластины для соединения стропил Крепеж для стропил

    Шаг 5. Довольно часто неопытные строители допускают незначительные ошибки, во время монтажа стропильной системы они принимают взаимно усиливающий эффект. Это приводит послаблению, конструкция слабо сопротивляется продольным коньковым нагрузкам, стропильная система немного шатается. Эта проблема решается путем установки под крайние (фронтонные) ноги угловых упоров из досок. Упорные доски, кстати, в дальнейшем будут служить каркасом во время обшивки фронтонов.

    Схема стоек, являющихся каркасом фронтона и дополнительная укосина

    В зависимости от типа кровельного покрытия делается обрешетка. Для мягких покрытий нужно делать сплошную обрешетку из клееной фанеры, плит ОСП или дешевых необрезных досок. Можно брать и обрезные доски, но такая обрешетка обойдется очень дорого.

    Цены на соединительные пластины

    металлические пластины соединительные

    Как сделать обрешетку стропильной системы

    Рассмотрим два варианта обрешетки: сплошную и реечную.

    Тип обрешеткиОписаниеИлюстрации
    Обрешетка из реекИспользуйте рейки 20×50 мм, можно брать и необрезные доски. Второй вариант намного лучше: выше несущие характеристики, легче прибивать кровельное покрытие. Обрешетку нужно прибывать снизу вверх, расстояние между рейками зависит от конкретного вида кровельного материала. Для ондулина оно несколько больше, для профилированных листов или металлочерепицы расстояние можно делать в пределах 40 сантиметров. Сделайте два шаблона для контроля расстояния между решетками, пользуйтесь ими по краям реек. У конька обрешетку прибейте чаше, в нее будет фиксироваться коньковая часть и листы кровли. Со стороны фронтов веревкой с синькой (отбивочным шнуром) нужно отбить ровную линию. Выступающие концы реек обрезаются ручной или электрической пилой.

    Сплошная обрешеткаПеред началом работ нужно продумать оптимальное расположение листов фанеры или ОСП. Нужно выбрать такое их положение, чтобы минимизировать количество обрезаний и отходов. Не спешите, сделайте на бумаге план размещения листов. Посмотрите, как их лучше класть на стропильную систему – вдоль или поперек. Начинать укладку нужно снизу, возле одного из фронтов сразу выравнивайте положение листов. Если положение немного не совпадает – сдвигайте листы, зазор в один сантиметр между листами не оказывает негативного влияния на прочность и герметичность кровли. Со стороны второго фронтона кромки листов также придется ровнять под веревку с синькой.

    Обрешетка готова, можно приступать к покрытию крыши кровельными материалами.

    Не стоит повторять, какое важное значение имеет крыша бани и к каким последствиям могут привести ошибки во время ее строительства. Дадим несколько советов «начинающим» плотникам, это поможет им чувствовать себя спокойно весь период эксплуатации бани.

    Чем сложнее тип соединения отдельных элементов стропильной системы – тем оно надежнее. К примеру, соединение в шип держит и вертикальные, и горизонтальные нагрузки, а соединение внахлест работает только с вертикальными нагрузками.

    Мы описывали только самые простые способы соединения в несущих узлах, принимали во внимание, что у многих застройщиков недостаточно опыта для выполнения сложных соединений. Для таких соединений «не стесняйтесь» использовать дополнительные крепежи (металлические пластины и уголки, самодельные деревянные подпорки и т. д.). Пусть вы немного «ухудшите» внешний вид стропильной системы, зато намного увеличите ее устойчивость. Кроме того, крышу бани изнутри никто, кроме вас, не увидит. А аварийную ситуацию увидят все.

    Тщательно подбирайте пиломатериалы для стропильной системы. Старайтесь избегать продольных соединений коротких стропил. Дерево всегда немного усыхает/разбухает, что приводит к изменениям линейных параметров. А это, в свою очередь, постепенно послабляет соединения.

    При возникновении малейших сомнений в устойчивости висячей стропильной системы устанавливайте вертикальные бабки, подкосы, затяжки и т. д. Не имеет большого значения конкретный вид дополнительных упоров, главное чтобы они давали положительный эффект. Обыкновенный коньковый брус намного повышает устойчивость стропильной системы к продольным нагрузкам.



    Две доски толщиной по 25 мм по прочности на изгиб значительно превышают прочность доски толщиной 50 мм. Конечно, при одинаковой ширине. Это законы сопротивления материалов, пользуйтесь ими. Соедините доски между собой через прокладки из обрезков досок любой толщины. Кстати, такие «двойные» стропильные ноги отличаются повышенными характеристиками устойчивости. Что касается стоимости стропильной системы, то она почти не изменяется.

    Соединение стропил внахлест

    Саморезы – отличные метизы. Но только при одном условии – они не китайского производства. Эти «умельцы» применяют для их изготовления сплавы очень низкого качества. Даже большого диаметра некондиционный метиз имеет очень низкие характеристики физической прочности. Проверить качество саморезов просто – согните его под прямым углом, качественный материал должен выдерживать не менее трех изгибов. Китайские треснут, в лучшем случае, на второй попытке.

    Если вы с крышей раньше не сталкивались – обратитесь за помощью к более опытным знакомым. Не обязательно звать на помощь «дорогостоящего» матера, достаточно чтобы ваш помощник работал у него подсобником. И последнее. Всегда предусматривайте возможность попасть под крышу. Это может быть лаз из предбанника или открывающееся окно на фронтоне. С их помощью вы сможете проводить периодические ревизии состояния стропильной системы и кровельного покрытия. Чем раньше обнаружатся протечки или проблемы с геометрией кровли, тем легче и быстрее их устранить.

    Обрешётка крыши (опирается на стропила) и окно в фронтоне
    В проем будет вставлено окно. Попасть на крышу можно, приставив лестницу


    Лестница на банный чердак

    Видео – Крыша для бани своими руками

    Видео – Монтаж стропил

    Видео – Монтаж фронтонов

    Видео – Монтаж кровли (часть 1)

    Видео – Монтаж кровли (часть 2)

    В большинстве случаев бани имеют небольшие размеры, крыши на таких зданиях не очень сложные с инженерной точки зрения. Сегодня используются плоские, односкатные и двухскатные крыши (обыкновенные или вальмовые), некоторые застройщики желают сделать мансарду. Мы пошагово расскажем о строительстве наиболее универсальной наклонной двухскатной крыши, а потом кратко остановимся на остальных вариантах крыш, их преимуществах и недостатках.

    Для расчетов по нагрузке следует придерживаться требований СНиПа 2.01.01-82, в котором есть данные по максимальным снежным и ветровым нагрузкам для каждой климатической зоны нашей страны.

    СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ И ГЕОФИЗИКА СНиП 2.01.01-82

    Эти данные служат основанием для выбора угла наклона скатов, линейных размеров и конкретного устройства стропильной системы. Для точных расчетов нужно обладать специальными знаниями, если таковые отсутствуют – не проблема. Посмотрите крыши уже стоящих бань (проверенных временем) и в общих чертах «скопируйте» понравившиеся существующие кровельные системы для своей бани.

    Начинать работы нужно с промеров бани, проверки укладки верхнего венца и заготовки материалов.



    Двускатная крыша – узлы

    Шаг 1. Проверьте параметры сруба по длине и ширине , в плане сруб должен быть прямоугольным.

    Важно! Обратите внимание на горизонтальность верхнего венца, для этого используйте обыкновенный гидроуровень – работать с ним легко, а по точности он оставляет далеко позади самые «навороченные» лазерные приборы. Только при одном условии – если в шланге не будет воздушных пробок. Стандарты устанавливают максимальное отклонение по горизонтальности в пределах не боле одного сантиметра на пять погонных метров. Если у вас вышло в пределах 2-х сантиметров – не проблема, если больше – придется выравнивать мауэрлатом или потолочными балками (если они еще не установлены).



    Шаг 2. Заготовьте материалы . Стропила для бань можно делать из бруса сечением 50×100 мм. Для всех видов мягких кровель нужно делать сплошную обрешетку, подойдет листовая фанера и плиты ДВП или ОСП, можно пользоваться материалом б/у. Для балок перекрытия берите брус сечением 100×100 мм.



    Шаг 3. Определите угол наклона скатов. Можно вспомнить школьные уроки математики, замерить ширину бани и высоту крыши. Потом ширину разделить надвое, с помощью теоремы Пифагора (квадрат гипотенузы равняется сумме квадратов катетов) определить длину стропил. Мы решили не перегружать вас и даем готовую таблицу для различных наиболее часто используемых вариантов.



    Определение угла наклона двухскатной крыши

    Высота/половина пролетаУгол наклона скатов, град.
    0,2715
    0,3620
    0,4725
    0,5830
    0,7035
    0,8440
    145
    1,250
    1,455

    Показатели нормативной снежной нагрузки по зонам

    Для примерной ориентировки нужно знать, что Астрахань располагается в первой зоне, в шестой зоне находится Печора, а Московский регион расположен в третьей зоне. Теперь можно приступать к установке стропильной системы.

    Установка двухскатной стропильной системы

    Не устанем повторять: для новичков спешка и невнимательность – главные враги. Прежде чем браться за пилу или молоток, нужно несколько раз проверить разметки и правильность своего решения.

    Шаг 1. Если нет балок перекрытия, нужно их установить, используйте такой же брус, как применялся и для сруба (100×100 мм). По длине он должен быть на 60 см больше, чем ширина бани. По 30 см с каждой стороны подобьются ветровыми досками.



    Обратите внимание, есть ли фундамент под перегородкой между баней и предбанником. Есть – стена несущая, можно брус перекрытия делать из двух частей с опорой и на перегородку.

    Расстояния между брусьями делайте по метру. Во-первых, это наиболее универсальный размер, во-вторых, на концы этих брусьев можно делать упор стропильных ног, для них также расстояние в один метр подойдет.

    Шаг 2. Проверьте положение верхнего венца сруба, горизонтальность соблюдена – отлично. Нет – поправьте во время установки балок перекрытия, в нужных местах брус необходимо запилить немного больше/меньше в зависимости от конкретного размещения.

    Шаг 3. Подготовка стропильных ног.

    Одна из наиболее важных, сложных и ответственных операций. Стропильные ноги лучше собрать на земле, подать на перекрытие и там уже их устанавливать. Если у вас маловато практического опыта – настоятельно советуем сделать из досок шаблон, проверить его размеры непосредственно на бане, и, если все нормально, точно по нему собирать все стропильные ноги.

    Шаг 4. Подайте собранные стропила на баню, приступайте к установке . Для бани с размерами не более 5х5 метров стропильную систему можно делать без дополнительных упоров, связку можно выполнять только в верхней части стропил ригелем.




    Раньше все стропила в месте установки на венец зарубывались (или запиливались), сейчас многие строители пытаются обойтись без этой операции и используют для крепления металлические уголки на саморезах. Мы бы не советовали использовать уголки в качестве основного крепежа. Стоит все-таки сделать посадочные места и только для усиления дополнительно закрепить металлическими уголками. Посадочные места – выемка на 1/3 толщины бруса в месте соединения с верхним рядом сруба или мауэрлатом.




    Узлы конькового соединения стропил без опоры на прогон

    Шаг 5. Установка стропил. Напомним, что для стропил использовались брусья 50х100 мм. Самостоятельно стропильную систему не установить, придется звать помощников. Если они уже имели отношение к подобным работам – вам повезло, если нет – нужно брать всю ответственность на себя. Поставьте сначала крайние стропильные ноги, выставьте по уровню вертикальное положение и временно зафиксируйте в таком состоянии любыми подручными материалами.

    Натяните между ними нити с двух сторон. Одну на коньке и по одной с каждой стороны. Все оставшиеся стропильные ноги выставляйте по нитям. Надежно фиксируйте стропила к мауэрлатам, временно крепите между собой стропильные ноги длинными досками или рейками. Это будет удерживать их в заданном положении до тех пор, пока не сделается обрешетка. Доски или рейки для временной фиксации прибивайте с внутренней стороны стропил.

    Учтите – сомневаетесь в своих способностях и устойчивости стропил – поставьте под конек упоры (бабки). Для того в коньке должен быть установлен прогон, его будет держать бабка. Нижний конец бабки упирается в балки перекрытия или лежень. Нужно иметь в виду – если будут бабки, то сделать чердачное помещение жилым весьма проблематично. Учитывая небольшие размеры бани, использовать стойки и подкосы для усиления стропильной системы нет надобности.

    Устранение неровностей мауэрлата

    Рассмотрим еще самый «плохой» и трудный вариант – во время проверки размеров сруба обнаружились большие отклонения по горизонтали в углах строения. Придется плоскость выравнивать с помощью мауэрлата. Как это делается?

    Шаг, №№Описание действий
    Шаг 1.
    Узнайте разницу высоты по углам, на эту величину нужно будет стесать топором брус мауэрлата.
    Шаг 2.
    Положите брус на ровный участок и при помощи нити с синькой отбейте линию по размерам. Она будет под углом к плоскости, значение угла пропорционально отклонению по горизонтали, проделайте такую же операцию с противоположной стороны.
    Шаг 3.
    Переверните брус набок, подложите под низ подкладки высотой 20–30 сантиметров и топором осторожно стешите лишнюю толщину. Не бойтесь, что тесанная поверхность будет не очень ровной. Во-первых, утеплитель все компенсирует. Во-вторых, для мауэрлата это не критично.
    Шаг 4.
    Уложите мауэрлат на верхний венец и надежно закрепите его. Фиксировать нужно нагелями. Очень важно – если венцы сруба можно фиксировать и металлическими, и деревянными нагелями, причем, они должны обязательно иметь зазор, то с мауэрлатом так не поступают. Крепится он только металлическими нагелями, которые максимально плотно вбиваются в отверстия. Берите более длинные нагели, они должны проходить хотя бы сквозь три ряда сруба. Далее стропильные ноги устанавливаются вышеописанным способом.

    Видео – Монтаж крыши на бане

    Покрытие крыши

    Обрешетка зависит от кровельного материала. Для металлических листов расстояние между брусками 30-35 сантиметров, бруски 25×50 мм, для мягких кровель обрешетка должна быть сплошной. Кровельные материалы прибиваются по обычной технологии, не забывайте особое внимание уделять первым рядам, от правильности разметки зависят конечные результаты. Иногда приходится переделывать, а это долго, неприятно и дорого.




    Фронтоны забейте досками, есть желание – оставьте место под оконный проем. В чердачном перекрытии следует предусмотреть лаз. Установите систему отвода дождевых и талых вод, прибейте ветровые доски.


    Обшивка фронтона сайдингом – схема


    Последний треугольник крепится без саморезов, только на нижнем замке сайдинга. Если фротнто зашивается доской, последний треугольник следует прибить гвоздями во избежание деформаций

    Утепленная крыша

    На банях такое встречается редко – слишком небольшие размеры строения. Если есть желание – утепляйте. Лучше использовать минеральную вату толщиной не менее десяти сантиметров, в противном случае эффект от утепления будет стремиться к нулю. Со стороны кровельного покрытия утеплитель должен защищаться гидробарьером, со стороны чердачного помещения выполняется защита паробарьером. Это специальные ткани, реализуются в строительных магазинах. Утеплитель можно закрыть гипсокартоном, листовой фанерой, плитами ОСП, натуральной или пластиковой вагонкой. Каждый материал имеет свои достоинства и проблемы, выбирайте по своему усмотрению и с учетом наполненности кошелька.

    Цены на плиты ОСП

    плиты ОСП

    Для мансарды окна необязательно делать на крыше, – это дорого и долго, можно с двух сторон установить большие окна на фронтонах. Света будет достаточно, а экономия по времени и деньгам приличная.

    Теперь следует немного остановиться на других типах крыш, используемых на банях.

    Цены на металлочерепицу

    металлочерепица



    Угол наклона ската в пределах 10÷15°, конкретные данные зависят от ширины бани и климатических условий региона. Наименее подходящая крыша, существует большая вероятность образования протечек. Зато ставить ее легко, обходится конструкция дешево. Практическая рекомендация – не стоит использовать такие крыши для северных районов и для бань шире 4 метров. Для подъема ската с одной стороны можно использовать дополнительные брусья или их куски, щели потом забиваются досками. Нагелями фиксировать необязательно, достаточно металлических заводских или самодельных уголков или скоб из арматуры / катанки Ø5÷10 мм.

    Наклонная односкатная

    Отличается от плоской увеличенным углом наклона. Благодаря большему углу можно в качестве кровельных покрытий применять и гибкую черепицу. С наклонной крыши лучше сходит вода и снег, понижаются риски механических повреждений. На отдельно стоящих банях наклонные односкатные крыши используются редко, дизайнерский вид и функциональность далеки от пожеланий заказчиков. Чаще всего такой тип крыши можно увидеть на банях, вплотную примыкающих к другим зданиям. Делать крышу несложно, стропила упираются одним концом на верхний венец сруба, второй конец имеет упор на прогон и бабки. Для бабок следует установить боковые распорки из брусьев. Все остальные операции по установке кровельных покрытий идентичны вышеописанным.



    Имеет четыре ската, два торцевых треугольных по контуру, фронтальные трапецеидальной формы. Довольно сложная по устройству стропильной системы, применяется на больших сооружениях. Если боковые скаты заканчиваются, не доходя до карниза, крыша полувальмовая. Вальмовая крыша уменьшает объем чердачного пространства, для мансард не применяется. Чердак может использоваться для обыкновенных бытовых потребностей.




    Неравносторонняя крыша

    Очень интересный, довольно простой и дешевый вариант. За счет увеличения длины одного ската вы получаете около бани веранду – есть место для отдыха после парной. При ее устройстве нужно по максимуму уменьшить угол наклона скатов или делать крышу односкатной наклонной. Первый вариант имеет несколько недостатков, назовем только два главные из них. Во-первых, малая высота бани значительно уменьшает размеры веранды или снижает ее высоту. Во-вторых, малый угол наклона скатов делает использование чердачного пространства весьма проблематичным. Подумайте, стоит ли ставить такую довольно сложную и малофункциональн ую крышу? Мы рекомендуем использовать вариант односкатной наклонной. Рассмотрим подробно процесс строительства этой крыши.

    Еще несколько важных моментов. Если для обычной крыши расстояние между стропилами должно быть в пределах одного метра, то для нашего варианта такие размеры не подойдут, расстояние между стропилами нужно увеличить хотя бы до 1,5 метра. Еще одно. Значительно увеличивается длина стропил, приобрести материал такой длины очень сложно, а иногда и невозможно. Приходится их соединять для удлинения. Как это делать?

    Этапы строительства крыши

    Есть некоторые особенности в строительстве такой крыши, рассмотрим все пошагово.

    Шаг 1. Составление предварительного проекта.

    Вам нужно определить минимальную высоту веранды и привязать ее к углу наклона ската. Эти работы нужно выполнять с помощником. Высота веранды в самой низкой точке должна составлять 180÷190 см. Возьмите брусок такой длины, прибейте в торце гвоздь и закрепите на нем один конец веревки. Второй конец будет держать помощник на перекрытии бани. Брусок передвигать ближе и дальше от стены бани и одновременной смотреть, под каким углом находится веревка. Делайте угол наклона не менее 15°. Если оптимальное положение стропил найдено – замерьте расстояние стропил до противоположной стены бани и расстояние от вертикального бруска до фасадной стены.

    Шаг 2. Нужно сделать столбчатые фундаменты под вертикальные опоры. К этой работе подойдите очень ответственно, столбчатые фундаменты заливайте обязательно на песчаную подушку для предупреждения явлений вспучивания. «Играют» столбики – «играет» стропильная система, а это очень неприятное явление. Опалубку в земле делать не стоит, зато желательно забетонировать анкер для столбика. Для анкера используйте строительную арматуру, в бетоне ее длина должна быть не менее двадцати сантиметров, снаружи достаточно десяти. Сложно делать анкер – в дальнейшем зафиксируете вертикальные опоры металлическими уголками.

    Шаг 3. После застывания бетона можно устанавливать опоры. У вас уже есть длина, отрежьте балки с запасом в несколько сантиметров. Запас делается в связи с тем, что точно выровнять бетонные столбики намного сложнее, чем сделать одинаковое горизонтальное положение их верхних концов. Между балками и бетоном обязательно уложите гидрозащиту.

    Цены на гидроизоляцию

    гидроизоляция крыши

    Шаг 4. Установите все опоры, временно закрепите их любыми подпорками. При помощи гидроуровня на крайних столбиках сделайте отметки по высоте, натяните межу ними нить. Выровняете высоту всех остальных столбиков по нити. Окончательно зафиксируйте опоры.

    Шаг 5. Монтаж стропил . В связи с тем, что расстояние между стропилами увеличено, нужно для их изготовления брать более прочные балки. Для обыкновенной крыши используются балки 50×100 мм, в этом случае лучше взять 50×150 мм. Конкретные значения зависят от величины выноса стропил (ширины веранды) и климатических условий региона. Стропила должны иметь три точки опоры: на вертикальные столбы и на две стены бани. Для повышения устойчивости можно установить под них подкосы.

    Шаг 6. Обрешетка. Наклонные крыши должны выдерживать значительные вертикальные усилия, снег с них сходит плохо. Особенно велики нагрузки в весенний период, вес снега увеличивается на порядок. Такие условия эксплуатации заставляют делать обрешетку более прочной, чем на скатных крышах. Используйте бруски с размерами не менее 50×50 мм.

    Видео – Монтаж металлопрофиля на крышу. Важные нюансы

    Видео – Монтаж кровли из металлочерепицы своими руками

    Возведение бань предусматривает обустройство кровли, варианты ее создания могут быть разными, но при условии, что один из них соответствует данному строению. Вопрос относительно того, какая конструкция крыши бани предпочтительнее в данном конкретном случае волнует многих хозяев частных домовладений, особенно когда работа выполняется собственными силами.

    Баню обычно на приусадебном или загородном участке строят самостоятельно, поэтому надо знать не только, как сделать крышу, но и как правильно произвести на ней гидроизоляцию и уложить теплоизоляционный слой, какие предпочесть кровельные материалы и другие аспекты решения проблемы. Дело в том, что перекрытия на данной постройке имеют существенные отличия от кровель на зданиях иного назначения: основную нагрузку, приходящуюся на ее несущую конструкцию, создают изнутри помещения, а не снаружи его.

    Как известно, влажность и температурный режим в бане во время принятия процедур значительно повышены и поэтому большое количество пара попадает в чердачное пространство, после чего оседает на элементах конструкции крыши.

    Какими бывают крыши для бань

    Помочь определиться с решением, как сделать крышу для бани, может проект постройки и применяемые отечественные строительные нормативы. В первую очередь при выборе типа кровли учитывают технические параметры строения.

    Немаловажным фактором является тип местности, где ведутся строительные работы:

    • простую баню недалеко от жилого дома обычно строят с двускатной крышей, такой как на фото;
    • если в регионе в зимнее время наблюдаются значительные атмосферные осадки, тогда выбирают крыши с большим углом наклона, но не более 45 градусов. Такое конструкционное решение позволяет снежной массе не задерживаться на кровле, и она скатывается вниз;
    • в степной или лесостепной природной зоне, где наблюдаются частые порывы сильного ветра, выбор останавливают на минимальном уклоне, благодаря чему конструкция крыши имеет такие аэродинамические свойства, которые позволяют избежать сильных нагрузок на нее;
    • в том случае, когда постройку пристраивают к жилому зданию, проблему как делать крышу бани решают просто – ее создают односкатной в соответствии с техническими характеристиками дома (детальнее: » «).


    От того, какой выбран вариант обустройства кровли и материал для ее создания, насколько надежно выполнены монтажные работы, будет зависеть срок ее эксплуатации без ремонта или восстановления. Наиболее презентабельный вид имеют многоскатные крыши, у них более сложная конструкция и они обеспечивают строению оригинальный облик. Но не всегда они являются разумным решением, поскольку дорого обходятся хозяевам.

    Особенности создания банных крыш

    Каждый из вариантов как сделать крышу в бане имеет свои особенности и преимущества. Так наличие чердачного помещения улучшает внешний вид строения и обеспечивает создание эффективной теплоизоляции, а данный фактор очень важен, поскольку баней чаще всего пользуются в холодное время года.


    Относительно того, каким материалом лучше всего на бане, то это зависит от ее уклона. При использовании металлической кровли данный параметр должен составлять примерно 20 градусов, а если предстоит создание шиферной – то около 30 градусов. Рулонное покрытие требует, чтобы уклон крыши был в пределах 5 градусов.

    При отсутствии чердачного помещения уклон вне зависимости от используемого кровельного материала не может быть более 10 градусов.

    Стропильная система для крыши бани

    До того, как делать крышу бани, следует обустроить для нее несущую стропильную конструкцию, состоящую из отдельных ферм. Также выполняют обрешетку и подбирают материал для укладки на кровлю.

    В верхней части обвязки находятся балки перекрытия. Перед тем, для опоры ног стропильной системы монтируют брус, называемый мауэрлатом. При этом в стенах строения делают специальные гнезда, необходимые для соблюдения строго горизонтального расположения балок перекрытия, выпускаемых за пределы внешнего периметра бани. Размер выпуска регулируется в зависимости от проектного решения, но если он больше 50 сантиметров, потребуется установка опорных столбов.


    До того, как поставить крышу на баню, перед закреплением ферм стропил на требуемые места, необходимо убедиться в их полном соответствии друг другу. Для этого можно сложить их все в одну стопку и при наличии отклонений такие элементы желательно подправить, а при необходимости и переделать. В противном случае, если не устранить недоделки, надежность стропильной конструкции окажется нарушенной.

    После этого на перекрывающих балках или на мауэрлате выполняют соответствующую разметку. Можно для придания большей надежности прибить обрезки брусков таким образом, чтобы опорные части стропильных ног располагались в пространстве между обрезками. Подобный способ установки стропильной системы позволяет в значительной степени ускорить проведение работ и не допустить ошибок и просчетов в размерах и расположении ферм.

    Как утеплить потолок в бане, подробно на видео:

    В то же самое время фронтовые фермы крепят к центру крыши под совсем небольшим углом, что придает несущей конструкции необходимую жесткость и позволяет ей в процессе эксплуатации выдерживать существенные ветровые нагрузки. Все другие стропильные фермы монтируют на одинаковом расстоянии, которое должно составлять один метр, и закрепляют на нужном месте, сшивая коньковой доской.

    После завершения установки стропильной конструкции приступают к созданию обрешетки, которую делают сплошной или разреженной в зависимости от кровельного материала, который решено использовать для перекрытия крыши.

    Выбор теплоизоляции для кровли бани

    Выбор варианта как сделать крышу бани предусматривает приобретение качественного теплоизоляционного материала, так как на надежность и прочность кровли влияет повышенная температура от парилки. Если не сделать правильное утепление, в зимнее время целостности кровли будет угрожать образование конденсата, который непременно принесет непоправимый ущерб.


    • утеплитель закрепляют под системой стропил;
    • теплоизоляцию укладывают на стропильной конструкции;
    • теплоизоляционные изделия помещают в промежутках, находящихся между фермами. Этот вариант наиболее предпочтителен, поскольку прост в реализации и требует минимум времени.

    Строительство бани для постоянной эксплуатации невозможно выполнить без утепления крыши, ведь от этого зависит сохранность на протяжении длительного периода древесных материалов, которые использовались. Укладка утеплителя производится максимально вплотную ко всем плоскостям стропильной конструкции. Не допускается наличие даже незначительных отверстий и щелей.


    Чаще всего для утепления используют минеральную вату, которая как строительный материал отличается превосходными теплоизоляционными характеристиками, невысокой ценой и экологической безопасностью. Некоторые владельцы недвижимости применяют в качестве утеплителя пенопласт, который реже выбирают по причине его плохой экологичности.

    Кроме термоизоляции при создании крыши для банной постройки нужно помнить об обеспечении гидро- и пароизоляции, которые обеспечивают внутреннему помещению возможность «дышать».

    типы, конструкции, кровельные материалы, строительные технологии Двухскатная асимметричная крыша для бани

    В большинстве случаев бани имеют небольшие размеры, крыши на таких зданиях не очень сложные с инженерной точки зрения. Сегодня используются плоские, односкатные и двухскатные крыши (обыкновенные или вальмовые), некоторые застройщики желают сделать мансарду. Мы пошагово расскажем о строительстве наиболее универсальной наклонной двухскатной крыши, а потом кратко остановимся на остальных вариантах крыш, их преимуществах и недостатках.

    Для расчетов по нагрузке следует придерживаться требований СНиПа 2.01.01-82, в котором есть данные по максимальным снежным и ветровым нагрузкам для каждой климатической зоны нашей страны.

    СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ И ГЕОФИЗИКА СНиП 2.01.01-82

    Эти данные служат основанием для выбора угла наклона скатов, линейных размеров и конкретного устройства стропильной системы. Для точных расчетов нужно обладать специальными знаниями, если таковые отсутствуют – не проблема. Посмотрите крыши уже стоящих бань (проверенных временем) и в общих чертах «скопируйте» понравившиеся существующие кровельные системы для своей бани.

    Начинать работы нужно с промеров бани, проверки укладки верхнего венца и заготовки материалов.



    Двускатная крыша – узлы

    Шаг 1. Проверьте параметры сруба по длине и ширине , в плане сруб должен быть прямоугольным.

    Важно! Обратите внимание на горизонтальность верхнего венца, для этого используйте обыкновенный гидроуровень – работать с ним легко, а по точности он оставляет далеко позади самые «навороченные» лазерные приборы. Только при одном условии – если в шланге не будет воздушных пробок. Стандарты устанавливают максимальное отклонение по горизонтальности в пределах не боле одного сантиметра на пять погонных метров. Если у вас вышло в пределах 2-х сантиметров – не проблема, если больше – придется выравнивать мауэрлатом или потолочными балками (если они еще не установлены).



    Шаг 2. Заготовьте материалы . Стропила для бань можно делать из бруса сечением 50×100 мм. Для всех видов мягких кровель нужно делать сплошную обрешетку, подойдет листовая фанера и плиты ДВП или ОСП, можно пользоваться материалом б/у. Для балок перекрытия берите брус сечением 100×100 мм.



    Шаг 3. Определите угол наклона скатов. Можно вспомнить школьные уроки математики, замерить ширину бани и высоту крыши. Потом ширину разделить надвое, с помощью теоремы Пифагора (квадрат гипотенузы равняется сумме квадратов катетов) определить длину стропил. Мы решили не перегружать вас и даем готовую таблицу для различных наиболее часто используемых вариантов.



    Определение угла наклона двухскатной крыши

    Высота/половина пролетаУгол наклона скатов, град.
    0,2715
    0,3620
    0,4725
    0,5830
    0,7035
    0,8440
    145
    1,250
    1,455

    Показатели нормативной снежной нагрузки по зонам

    Для примерной ориентировки нужно знать, что Астрахань располагается в первой зоне, в шестой зоне находится Печора, а Московский регион расположен в третьей зоне. Теперь можно приступать к установке стропильной системы.

    Установка двухскатной стропильной системы

    Не устанем повторять: для новичков спешка и невнимательность – главные враги. Прежде чем браться за пилу или молоток, нужно несколько раз проверить разметки и правильность своего решения.

    Шаг 1. Если нет балок перекрытия, нужно их установить, используйте такой же брус, как применялся и для сруба (100×100 мм). По длине он должен быть на 60 см больше, чем ширина бани. По 30 см с каждой стороны подобьются ветровыми досками.



    Обратите внимание, есть ли фундамент под перегородкой между баней и предбанником. Есть – стена несущая, можно брус перекрытия делать из двух частей с опорой и на перегородку.

    Расстояния между брусьями делайте по метру. Во-первых, это наиболее универсальный размер, во-вторых, на концы этих брусьев можно делать упор стропильных ног, для них также расстояние в один метр подойдет.

    Шаг 2. Проверьте положение верхнего венца сруба, горизонтальность соблюдена – отлично. Нет – поправьте во время установки балок перекрытия, в нужных местах брус необходимо запилить немного больше/меньше в зависимости от конкретного размещения.

    Шаг 3. Подготовка стропильных ног.

    Одна из наиболее важных, сложных и ответственных операций. Стропильные ноги лучше собрать на земле, подать на перекрытие и там уже их устанавливать. Если у вас маловато практического опыта – настоятельно советуем сделать из досок шаблон, проверить его размеры непосредственно на бане, и, если все нормально, точно по нему собирать все стропильные ноги.

    Шаг 4. Подайте собранные стропила на баню, приступайте к установке . Для бани с размерами не более 5х5 метров стропильную систему можно делать без дополнительных упоров, связку можно выполнять только в верхней части стропил ригелем.




    Раньше все стропила в месте установки на венец зарубывались (или запиливались), сейчас многие строители пытаются обойтись без этой операции и используют для крепления металлические уголки на саморезах. Мы бы не советовали использовать уголки в качестве основного крепежа. Стоит все-таки сделать посадочные места и только для усиления дополнительно закрепить металлическими уголками. Посадочные места – выемка на 1/3 толщины бруса в месте соединения с верхним рядом сруба или мауэрлатом.




    Узлы конькового соединения стропил без опоры на прогон

    Шаг 5. Установка стропил. Напомним, что для стропил использовались брусья 50х100 мм. Самостоятельно стропильную систему не установить, придется звать помощников. Если они уже имели отношение к подобным работам – вам повезло, если нет – нужно брать всю ответственность на себя. Поставьте сначала крайние стропильные ноги, выставьте по уровню вертикальное положение и временно зафиксируйте в таком состоянии любыми подручными материалами.

    Натяните между ними нити с двух сторон. Одну на коньке и по одной с каждой стороны. Все оставшиеся стропильные ноги выставляйте по нитям. Надежно фиксируйте стропила к мауэрлатам, временно крепите между собой стропильные ноги длинными досками или рейками. Это будет удерживать их в заданном положении до тех пор, пока не сделается обрешетка. Доски или рейки для временной фиксации прибивайте с внутренней стороны стропил.

    Учтите – сомневаетесь в своих способностях и устойчивости стропил – поставьте под конек упоры (бабки). Для того в коньке должен быть установлен прогон, его будет держать бабка. Нижний конец бабки упирается в балки перекрытия или лежень. Нужно иметь в виду – если будут бабки, то сделать чердачное помещение жилым весьма проблематично. Учитывая небольшие размеры бани, использовать стойки и подкосы для усиления стропильной системы нет надобности.

    Устранение неровностей мауэрлата

    Рассмотрим еще самый «плохой» и трудный вариант – во время проверки размеров сруба обнаружились большие отклонения по горизонтали в углах строения. Придется плоскость выравнивать с помощью мауэрлата. Как это делается?

    Шаг, №№Описание действий
    Шаг 1.
    Узнайте разницу высоты по углам, на эту величину нужно будет стесать топором брус мауэрлата.
    Шаг 2.
    Положите брус на ровный участок и при помощи нити с синькой отбейте линию по размерам. Она будет под углом к плоскости, значение угла пропорционально отклонению по горизонтали, проделайте такую же операцию с противоположной стороны.
    Шаг 3.
    Переверните брус набок, подложите под низ подкладки высотой 20–30 сантиметров и топором осторожно стешите лишнюю толщину. Не бойтесь, что тесанная поверхность будет не очень ровной. Во-первых, утеплитель все компенсирует. Во-вторых, для мауэрлата это не критично.
    Шаг 4.
    Уложите мауэрлат на верхний венец и надежно закрепите его. Фиксировать нужно нагелями. Очень важно – если венцы сруба можно фиксировать и металлическими, и деревянными нагелями, причем, они должны обязательно иметь зазор, то с мауэрлатом так не поступают. Крепится он только металлическими нагелями, которые максимально плотно вбиваются в отверстия. Берите более длинные нагели, они должны проходить хотя бы сквозь три ряда сруба. Далее стропильные ноги устанавливаются вышеописанным способом.

    Видео – Монтаж крыши на бане

    Покрытие крыши

    Обрешетка зависит от кровельного материала. Для металлических листов расстояние между брусками 30-35 сантиметров, бруски 25×50 мм, для мягких кровель обрешетка должна быть сплошной. Кровельные материалы прибиваются по обычной технологии, не забывайте особое внимание уделять первым рядам, от правильности разметки зависят конечные результаты. Иногда приходится переделывать, а это долго, неприятно и дорого.




    Фронтоны забейте досками, есть желание – оставьте место под оконный проем. В чердачном перекрытии следует предусмотреть лаз. Установите систему отвода дождевых и талых вод, прибейте ветровые доски.


    Обшивка фронтона сайдингом – схема


    Последний треугольник крепится без саморезов, только на нижнем замке сайдинга. Если фротнто зашивается доской, последний треугольник следует прибить гвоздями во избежание деформаций

    Утепленная крыша

    На банях такое встречается редко – слишком небольшие размеры строения. Если есть желание – утепляйте. Лучше использовать минеральную вату толщиной не менее десяти сантиметров, в противном случае эффект от утепления будет стремиться к нулю. Со стороны кровельного покрытия утеплитель должен защищаться гидробарьером, со стороны чердачного помещения выполняется защита паробарьером. Это специальные ткани, реализуются в строительных магазинах. Утеплитель можно закрыть гипсокартоном, листовой фанерой, плитами ОСП, натуральной или пластиковой вагонкой. Каждый материал имеет свои достоинства и проблемы, выбирайте по своему усмотрению и с учетом наполненности кошелька.

    Цены на плиты ОСП

    плиты ОСП

    Для мансарды окна необязательно делать на крыше, – это дорого и долго, можно с двух сторон установить большие окна на фронтонах. Света будет достаточно, а экономия по времени и деньгам приличная.

    Теперь следует немного остановиться на других типах крыш, используемых на банях.

    Цены на металлочерепицу

    металлочерепица



    Угол наклона ската в пределах 10÷15°, конкретные данные зависят от ширины бани и климатических условий региона. Наименее подходящая крыша, существует большая вероятность образования протечек. Зато ставить ее легко, обходится конструкция дешево. Практическая рекомендация – не стоит использовать такие крыши для северных районов и для бань шире 4 метров. Для подъема ската с одной стороны можно использовать дополнительные брусья или их куски, щели потом забиваются досками. Нагелями фиксировать необязательно, достаточно металлических заводских или самодельных уголков или скоб из арматуры / катанки Ø5÷10 мм.

    Наклонная односкатная

    Отличается от плоской увеличенным углом наклона. Благодаря большему углу можно в качестве кровельных покрытий применять и гибкую черепицу. С наклонной крыши лучше сходит вода и снег, понижаются риски механических повреждений. На отдельно стоящих банях наклонные односкатные крыши используются редко, дизайнерский вид и функциональность далеки от пожеланий заказчиков. Чаще всего такой тип крыши можно увидеть на банях, вплотную примыкающих к другим зданиям. Делать крышу несложно, стропила упираются одним концом на верхний венец сруба, второй конец имеет упор на прогон и бабки. Для бабок следует установить боковые распорки из брусьев. Все остальные операции по установке кровельных покрытий идентичны вышеописанным.



    Имеет четыре ската, два торцевых треугольных по контуру, фронтальные трапецеидальной формы. Довольно сложная по устройству стропильной системы, применяется на больших сооружениях. Если боковые скаты заканчиваются, не доходя до карниза, крыша полувальмовая. Вальмовая крыша уменьшает объем чердачного пространства, для мансард не применяется. Чердак может использоваться для обыкновенных бытовых потребностей.




    Неравносторонняя крыша

    Очень интересный, довольно простой и дешевый вариант. За счет увеличения длины одного ската вы получаете около бани веранду – есть место для отдыха после парной. При ее устройстве нужно по максимуму уменьшить угол наклона скатов или делать крышу односкатной наклонной. Первый вариант имеет несколько недостатков, назовем только два главные из них. Во-первых, малая высота бани значительно уменьшает размеры веранды или снижает ее высоту. Во-вторых, малый угол наклона скатов делает использование чердачного пространства весьма проблематичным. Подумайте, стоит ли ставить такую довольно сложную и малофункциональн ую крышу? Мы рекомендуем использовать вариант односкатной наклонной. Рассмотрим подробно процесс строительства этой крыши.

    Еще несколько важных моментов. Если для обычной крыши расстояние между стропилами должно быть в пределах одного метра, то для нашего варианта такие размеры не подойдут, расстояние между стропилами нужно увеличить хотя бы до 1,5 метра. Еще одно. Значительно увеличивается длина стропил, приобрести материал такой длины очень сложно, а иногда и невозможно. Приходится их соединять для удлинения. Как это делать?

    Этапы строительства крыши

    Есть некоторые особенности в строительстве такой крыши, рассмотрим все пошагово.

    Шаг 1. Составление предварительного проекта.

    Вам нужно определить минимальную высоту веранды и привязать ее к углу наклона ската. Эти работы нужно выполнять с помощником. Высота веранды в самой низкой точке должна составлять 180÷190 см. Возьмите брусок такой длины, прибейте в торце гвоздь и закрепите на нем один конец веревки. Второй конец будет держать помощник на перекрытии бани. Брусок передвигать ближе и дальше от стены бани и одновременной смотреть, под каким углом находится веревка. Делайте угол наклона не менее 15°. Если оптимальное положение стропил найдено – замерьте расстояние стропил до противоположной стены бани и расстояние от вертикального бруска до фасадной стены.

    Шаг 2. Нужно сделать столбчатые фундаменты под вертикальные опоры. К этой работе подойдите очень ответственно, столбчатые фундаменты заливайте обязательно на песчаную подушку для предупреждения явлений вспучивания. «Играют» столбики – «играет» стропильная система, а это очень неприятное явление. Опалубку в земле делать не стоит, зато желательно забетонировать анкер для столбика. Для анкера используйте строительную арматуру, в бетоне ее длина должна быть не менее двадцати сантиметров, снаружи достаточно десяти. Сложно делать анкер – в дальнейшем зафиксируете вертикальные опоры металлическими уголками.

    Шаг 3. После застывания бетона можно устанавливать опоры. У вас уже есть длина, отрежьте балки с запасом в несколько сантиметров. Запас делается в связи с тем, что точно выровнять бетонные столбики намного сложнее, чем сделать одинаковое горизонтальное положение их верхних концов. Между балками и бетоном обязательно уложите гидрозащиту.

    Цены на гидроизоляцию

    гидроизоляция крыши

    Шаг 4. Установите все опоры, временно закрепите их любыми подпорками. При помощи гидроуровня на крайних столбиках сделайте отметки по высоте, натяните межу ними нить. Выровняете высоту всех остальных столбиков по нити. Окончательно зафиксируйте опоры.

    Шаг 5. Монтаж стропил . В связи с тем, что расстояние между стропилами увеличено, нужно для их изготовления брать более прочные балки. Для обыкновенной крыши используются балки 50×100 мм, в этом случае лучше взять 50×150 мм. Конкретные значения зависят от величины выноса стропил (ширины веранды) и климатических условий региона. Стропила должны иметь три точки опоры: на вертикальные столбы и на две стены бани. Для повышения устойчивости можно установить под них подкосы.

    Шаг 6. Обрешетка. Наклонные крыши должны выдерживать значительные вертикальные усилия, снег с них сходит плохо. Особенно велики нагрузки в весенний период, вес снега увеличивается на порядок. Такие условия эксплуатации заставляют делать обрешетку более прочной, чем на скатных крышах. Используйте бруски с размерами не менее 50×50 мм.

    Видео – Монтаж металлопрофиля на крышу. Важные нюансы

    Видео – Монтаж кровли из металлочерепицы своими руками

    Возведение бань предусматривает обустройство кровли, варианты ее создания могут быть разными, но при условии, что один из них соответствует данному строению. Вопрос относительно того, какая конструкция крыши бани предпочтительнее в данном конкретном случае волнует многих хозяев частных домовладений, особенно когда работа выполняется собственными силами.

    Баню обычно на приусадебном или загородном участке строят самостоятельно, поэтому надо знать не только, как сделать крышу, но и как правильно произвести на ней гидроизоляцию и уложить теплоизоляционный слой, какие предпочесть кровельные материалы и другие аспекты решения проблемы. Дело в том, что перекрытия на данной постройке имеют существенные отличия от кровель на зданиях иного назначения: основную нагрузку, приходящуюся на ее несущую конструкцию, создают изнутри помещения, а не снаружи его.

    Как известно, влажность и температурный режим в бане во время принятия процедур значительно повышены и поэтому большое количество пара попадает в чердачное пространство, после чего оседает на элементах конструкции крыши.

    Какими бывают крыши для бань

    Помочь определиться с решением, как сделать крышу для бани, может проект постройки и применяемые отечественные строительные нормативы. В первую очередь при выборе типа кровли учитывают технические параметры строения.

    Немаловажным фактором является тип местности, где ведутся строительные работы:

    • простую баню недалеко от жилого дома обычно строят с двускатной крышей, такой как на фото;
    • если в регионе в зимнее время наблюдаются значительные атмосферные осадки, тогда выбирают крыши с большим углом наклона, но не более 45 градусов. Такое конструкционное решение позволяет снежной массе не задерживаться на кровле, и она скатывается вниз;
    • в степной или лесостепной природной зоне, где наблюдаются частые порывы сильного ветра, выбор останавливают на минимальном уклоне, благодаря чему конструкция крыши имеет такие аэродинамические свойства, которые позволяют избежать сильных нагрузок на нее;
    • в том случае, когда постройку пристраивают к жилому зданию, проблему как делать крышу бани решают просто – ее создают односкатной в соответствии с техническими характеристиками дома (детальнее: » «).


    От того, какой выбран вариант обустройства кровли и материал для ее создания, насколько надежно выполнены монтажные работы, будет зависеть срок ее эксплуатации без ремонта или восстановления. Наиболее презентабельный вид имеют многоскатные крыши, у них более сложная конструкция и они обеспечивают строению оригинальный облик. Но не всегда они являются разумным решением, поскольку дорого обходятся хозяевам.

    Особенности создания банных крыш

    Каждый из вариантов как сделать крышу в бане имеет свои особенности и преимущества. Так наличие чердачного помещения улучшает внешний вид строения и обеспечивает создание эффективной теплоизоляции, а данный фактор очень важен, поскольку баней чаще всего пользуются в холодное время года.


    Относительно того, каким материалом лучше всего на бане, то это зависит от ее уклона. При использовании металлической кровли данный параметр должен составлять примерно 20 градусов, а если предстоит создание шиферной – то около 30 градусов. Рулонное покрытие требует, чтобы уклон крыши был в пределах 5 градусов.

    При отсутствии чердачного помещения уклон вне зависимости от используемого кровельного материала не может быть более 10 градусов.

    Стропильная система для крыши бани

    До того, как делать крышу бани, следует обустроить для нее несущую стропильную конструкцию, состоящую из отдельных ферм. Также выполняют обрешетку и подбирают материал для укладки на кровлю.

    В верхней части обвязки находятся балки перекрытия. Перед тем, для опоры ног стропильной системы монтируют брус, называемый мауэрлатом. При этом в стенах строения делают специальные гнезда, необходимые для соблюдения строго горизонтального расположения балок перекрытия, выпускаемых за пределы внешнего периметра бани. Размер выпуска регулируется в зависимости от проектного решения, но если он больше 50 сантиметров, потребуется установка опорных столбов.


    До того, как поставить крышу на баню, перед закреплением ферм стропил на требуемые места, необходимо убедиться в их полном соответствии друг другу. Для этого можно сложить их все в одну стопку и при наличии отклонений такие элементы желательно подправить, а при необходимости и переделать. В противном случае, если не устранить недоделки, надежность стропильной конструкции окажется нарушенной.

    После этого на перекрывающих балках или на мауэрлате выполняют соответствующую разметку. Можно для придания большей надежности прибить обрезки брусков таким образом, чтобы опорные части стропильных ног располагались в пространстве между обрезками. Подобный способ установки стропильной системы позволяет в значительной степени ускорить проведение работ и не допустить ошибок и просчетов в размерах и расположении ферм.

    Как утеплить потолок в бане, подробно на видео:

    В то же самое время фронтовые фермы крепят к центру крыши под совсем небольшим углом, что придает несущей конструкции необходимую жесткость и позволяет ей в процессе эксплуатации выдерживать существенные ветровые нагрузки. Все другие стропильные фермы монтируют на одинаковом расстоянии, которое должно составлять один метр, и закрепляют на нужном месте, сшивая коньковой доской.

    После завершения установки стропильной конструкции приступают к созданию обрешетки, которую делают сплошной или разреженной в зависимости от кровельного материала, который решено использовать для перекрытия крыши.

    Выбор теплоизоляции для кровли бани

    Выбор варианта как сделать крышу бани предусматривает приобретение качественного теплоизоляционного материала, так как на надежность и прочность кровли влияет повышенная температура от парилки. Если не сделать правильное утепление, в зимнее время целостности кровли будет угрожать образование конденсата, который непременно принесет непоправимый ущерб.


    • утеплитель закрепляют под системой стропил;
    • теплоизоляцию укладывают на стропильной конструкции;
    • теплоизоляционные изделия помещают в промежутках, находящихся между фермами. Этот вариант наиболее предпочтителен, поскольку прост в реализации и требует минимум времени.

    Строительство бани для постоянной эксплуатации невозможно выполнить без утепления крыши, ведь от этого зависит сохранность на протяжении длительного периода древесных материалов, которые использовались. Укладка утеплителя производится максимально вплотную ко всем плоскостям стропильной конструкции. Не допускается наличие даже незначительных отверстий и щелей.


    Чаще всего для утепления используют минеральную вату, которая как строительный материал отличается превосходными теплоизоляционными характеристиками, невысокой ценой и экологической безопасностью. Некоторые владельцы недвижимости применяют в качестве утеплителя пенопласт, который реже выбирают по причине его плохой экологичности.

    Кроме термоизоляции при создании крыши для банной постройки нужно помнить об обеспечении гидро- и пароизоляции, которые обеспечивают внутреннему помещению возможность «дышать».

    Баня не только доставляет нам удовольствие и хорошее настроение. Она несёт так же оздоровительные функции. Доя того, чтобы водные процедуры в бане были полноценными, помещение должно быть правильно построено и отделано. Придерживаться всех правил в постройке бани – вот наша задача.

    Итак, мы пришли к завершающему этапу – крыше бани. Это завершающий элемент всего строительства, не менее сложный и кропотливый, а значит – важный, чем все остальные. Поэтому мы пошагово рассмотрим такой процесс, как оборудование потолка и постройка крыши бани.

    Возводя баню, следует придерживаться определенных правил и критериев. Одной из важнейших характеристик является возможность постройки удерживать внутри себя тепло, соответственно основная задача – создание в помещении так называемого эффекта термоса.

    Необходимость пароизоляции потолка в банном помещении

    Высокая температура внутри бани должна быть гарантировано обеспечена во время использования. Достичь этого не так и легко, и поэтому важно выбрать правильный материал для постройки. У каждого из распространенных материалов есть свои плюсы и минусы: кирпичные стены. А следовательно и кровельный пирог, быстро прогреваются, но и так же быстро остывают. Дерево хорошо сохраняет тепло, но портится и загнивает от влаги.

    Особенно важным является пароизоляция потолка бани. Как известно, нагретый воздух поднимается вверх, равно как и пар, и при некачественной пароизоляции не только тепло будет быстро покидать помещение через кровельный пирог, но и конденсат испортит покрытие потолка. По этой причине о качественной и правильной пароизоляции потолка следует задуматься еще на начальных этапах строительства, тщательно рассудив и взвесив все предлагаемые методы, и выбрать необходимые материалы. Ведь хороший потолок и кровельный пирог, утепленный и изолированный от влаги правильно, станет залогом вашего комфорта, здоровья и долговечности всей бани.

    Гидроизоляция представляет из себя барьер для пара, который защитит поверхности стен и потолка, а так же чердачное помещение и кровельный пирог от воздействия влажности. Обычно в качестве материала для пароизоляции используется водонепроницаемая пленка. Такой метод не только обеспечит поддержание необходимых , но и исключит воздействие агрессивной внешней среды и климатических условий еще на этапе постройки и перврначального оформления бани.

    Суть и технология пароизоляции

    Именно с потолка рекомендуют специалисты начинать пароизоляцию бани. Гидроизоляция, как и теплоизоляция – по сути работа не сложная, и с ней можно справиться, имея некоторые навыки в строительном деле. Главное – правильно подобрать материалы соответственно финансовым возможностям и задачам, поставленным перед банным помещением.

    Стройматериалы, при помощи которых проводится изоляция потолка, имеют не только защитные, но и энергосберегающие свойства, обеспечивая сохранность тепла внутри, и исключая проникновение холодных масс снаружи.

    В первую очередь, проводя такие работы как гидроизоляция потолка, следует полностью перекрыть любую возможность для ухода воздуха через кровлю. При работах в бревенчатом помещении потолок следует зашить плахами, обезопасив тем самым кровельный пирог. Для этого так же могут подойти доски, но их расход будет гораздо большим.

    После того, как поверхность потолка зашита, следующим слоем нашивается изоляция, которая обеспечит защиту от пара. В качестве такого материала может послужить фольга, толстый картон, вощеная пропитанная олифой бумага. После того, как обшивка завершена, потолок следует покрыть равномерным слоем глины. После её высыхания в ход идет теплоизоляция: нужно обшить поверхность потолка утеплителем.

    Рассмотрим еще один метод пароизоляции потолка, достаточно распространенный в практике. Поверх потолочных балок нашиваются параллельно друг другу необрезные доски (толщина должна составлять не менее 5 см), следующий слой таких же досок нашивается поперек, обеспечивая пирог изоляцией. Создается эффект обрешетки. Самый частоиспользуемый материал – липовая вагонка, поскольку она недорога и полностью соответствует требованиям по своим техническим качествам. После этого поверх досок проводится обшивка картоном, пропитанным олифой. Следующий слой – глиняная штукатурка, после высыхания которой делается теплоизоляция утеплителем.

    В последнее время глину всё чаще заменяют плиты из полистирола. Их достоинства по сравнению с традиционными материалами в простоте установки, прочности (не отслаиваются со временем), к тому же, работа с глиной достаточно грязная. Такая гидроизоляция станет идеальным вариантом для парилки. Остальные помещения, — предбанник, раздевалка, — можно оформить вагонкой.

    Подробнее о материалах, используемых для пароизоляции потолка.

    Современный рынок предлагает множество материалов, при помощи которых гидроизоляция может быть сделана идеально. К тому же, изоляция традиционными природными материалами продолжает удерживать позиции по популярности. Смесь глины с опилками до сих пор считается самой востребованной благодаря своей дешевизне, лёгкой наносимости и хорошему схвачиванию. В качестве минуса в случае использования такой смеси можно назвать большие временные затраты на рабочий процесс и большое количество грязи.

    Так же популярна изоляция путём засыпки глиняной стяжки массой из перлита и торфа. Этот слой покрывается полиэтиленом или фольгой.

    Среди современных материалов одним из лучших считают стизол. Он одновременно исполняет такие функции, как теплоизоляция и пароизоляция, выдерживает высокие температурные нагрузки и воздействие влаги, поэтому является довольно экономичным материалом, идеально подходящим для выполнения такой функции, как изоляция потолка. Стизол выпускается в двух вариантах: обычный и самоклеющийся. Второй гораздо проще в работе, хотя и немного дороже.

    Еще один материал, заслуживающий внимания – гидроизоляция в виде пленки, которую в процессе работы следует укладывать внутри помещения , под обшивкой. Так же становится все более популярной такая изоляция, как вспененный полипропилен, ламинированный фольгой. Плотная фольга не только не допускает выхода пара, но и отражает воздействие температуры, тем самым удерживая тепло внутри помещения.

    Основные характеристики современных материалов

    К таким свойствам относятся:

    • Возможность применения в температурном режиме -50 до +150 градусов
    • Высокая тепло-, звуко- и гидроизоляция, обеспечивающая уют и комфорт внутри бани
    • Максимальное удобство при монтажных работах (легко разрезать при помощи ножа, изоляция монтируется и скрепляется мебельным степлером, скотчем или мелкими гвоздями)
    • Устойчивость к гниению, коррозии и прочим повреждениям
    • Полное соответствие экологическим нормам.

    Вышеуказанные материалы отлично подходят, чтобы обшить ими потолок парилки, изоляция от воздействия пара при их помощи станет идеальной . Обшивка потолка предбанника или комнаты отдыха не требует таких тщательных работ. Эти помещения можно обшить крафт-бумагой, она достаточно хорошо противостоит воздействию пара, эстетично выглядит, легка в монтаже и недорога.

    Самым простым и малозатратным типом крыши является односкатный. Такая крыша отлично подойдёт для бани небольших размеров, или для бани-пристройки к основному зданию.

    Примите во внимание, что осадки в виде дождя и снега скатываются с односкатной крыши хуже, чем с двускатной. Чтобы избежать дополнительных нагрузок, стройте баню на открытой местности и рассчитайте общую парусность сооружения. Оптимальный угол наклона односкатной крыши – 20-30 градусов.

    Процесс установки односкатной крыши выглядит так:

    • Устанавливается мауэрлат, то есть направляющие балки, которые крепятся к стене анкерными болтами;
    • К мауэрлату в предварительно вырубленные гнёзда крепятся шиферными гвоздями стропила, на расстоянии 60-80см. При этом оставляйте зазор на выступ 15-30 см;
    • Устанавливается обрешётка поверх стропил;
    • Делается гидроизоляция и укладывается кровельный материал.

    Двускатная крыша для бани

    Такая крыша обеспечивает хороший сход снега и дождя и позволяет обустроить чердак, хотя обойдётся дороже односкатной.

    В первую очередь установите чердачное перекрытие. Его можно собрать полностью на земле и после поднять на крышу и закрепить. Следующий этап – установка мауэрлата на готовые стены. Оптимальный диаметр брёвен для мауэрлата – 18 см. На мауэрлат устанавливаются стропила, их так же можно собрать на земле и установить в готовом смонтированном виде. Правильно устанавливают стропила через каждые 60-120 см, закрепляя на мауэрлате железными скобами и оставляя на припуск для карниза около 30 см за стеной.

    После этого сделайте обрешётку. Её тип зависит от используемого для кровли материала: сплошная обрешётка для рубероида, или расположение на расстоянии до 1 метра – для шифера.

    Теперь приступайте к гидро- и теплоизоляции. Степлером прикрепите к обрешётке гидроизоляционным материал, например, полиэтиленовую плёнку. Для теплоизоляции выбирайте пожаростойкий материал, например, минеральную или каменную вату. Такая вата украдывается ровными частями в коробы, не оставляя припусков, и крепится либо степлером, либо гвоздями. Теплоизоляцию можно сделать тремя способами: под стропилами, между ними или по верху.

    Ну и последний этап работы – монтаж кровли. При выборе материала следует обязательно учитывать его герметичность, огнеупорность и влагоустойчивость. Это может быть шифер, рубероид, профнастил, оцинкованный лист или металлочерепица.

    Самым экономичным по стоимости является рубероид, но и срок его эксплуатации невелик. Укладка рубероида делается с припуском в 10-15 см, но при этом материал следует натягивать, чтобы не образовалась волна. После этого края рубероида, выступающие за обрешётку, фиксируются и обрезаются. Материал крепится специальными кнопками, после чего каждый из последующих листов кладётся внахлёст с запасом 8-10 см.

    Гидроизоляция крыши делается на самом последнем этапе монтажа. Для этого, как правило, используют полиэтиленовую или мембранную плёнку. Она укладывается поверх стропил прежде, чем проводится установка обрешётки, внахлёст без утяжки, и закрепляется скотчем.

    Видео об установке крыши для бани


    Ну вот, теперь ваша баня полностью готова радовать любителей попариться в любое время года. Каждый элемент постройки был рассмотрен максимально подробно, и вы можете быть уверены, что банные процедуры принесут вам удовольствие и оздоровление. С лёгким паром!

    Строительство бани начинается с возведения фундамента, затем нужно сделать , и только после этого наступает время постройки крыши бани. Крыша защищает помещение от атмосферных осадков, а также придает ему завершенный вид.

    Крыша бани: особенности, конструкция

    Главной особенностью крыши бани является простота. Если для дома нередко возводят сложные по конструкции крыши, то для бани — чем проще, тем лучше.

    Крыша состоит из нескольких элементов: каркаса (стропильной системы), обрешетки и настила (кровельного и гидроизоляционного материалов). Если вы планируете дополнительно сделать чердак, то понадобится еще чердачное перекрытие. Его стоит делать в том случае, если имеется бюджет, и вы часто бываете в бане. Если же она используется лишь летом, то лучше ограничиться простой баней без чердака — она проще по строительству и обходится дешевле.

    Угол крыши может быть разным — от 2-х до 60 градусов. Чем он выше, тем эффективнее и быстрее будут скатываться осадки. Но делать чересчур высокую крышу не рекомендуется в регионах с сильными ветрами.

    Учтите, что чем выше крыша — тем больше расход материалов, и, следовательно, дороже конструкция. Поэтому слишком большой угол крыши неактуален и в том случае, если вы хотите сэкономить и построить бюджетную баню.

    Виды крыш для бани, их преимущества и недостатки

    Проект крыши бани предусматривает обычно один или два ската.

    Баня с односкатной крышей — это простой и бюджетный вариант. Обычно такой вид крыши выбирают для летней или . Главным преимуществом односкатной крыши является низкая стоимость постройки.

    Двускатная крыша — это наиболее распространенный тип крыши. Его выбирают в том случае, если площадь бани более 12 квадратных метров. Такая крыша выглядит более эстетично и имеет высокую функциональность.

    Если баня является пристройкой к дому, то лучший выбор — это односкатная крыша. В случае, если вы хотите сделать просторный чердак или дополнительное жилое помещение, то остановитесь на двускатной крыше.

    Ниже представлены фото проектов крыш бань:



    Строительство крыши бани своими руками

    Данный процесс включает в себя несколько этапов: сначала нужно возвести каркас, потом сделать гидроизоляцию и установить кровлю.

    Этап 1. Установка опоры для кровельной конструкции

    Кровельная система будет опираться на мауэрлат — несущий брус, уложенный поверх стен по всему периметру бани. Если вы строите деревянную баню, то нет необходимости устанавливать мауэрлат, его роль будет играть верхний ряд сруба, если же вы возводите или из газобетона, то нужно закрепить балки к стене с помощью стальной проволоки, анкерных болтов или строительных шпилек.

    Этап 2. Монтаж потолочных балок

    Для их установки в мауэрлате делаются специальные посадочные места, которые нужны для того, чтобы перекрытие легло строго перпендикулярно стенам. Расстояние между пазами должно быть около 0,6-0,7 м. Далее в них нужно уложить балки, которые должны выступать за стены бани на 0,3 м. Если же они будут выступать более чем на 0,5 м, то нужно устанавливать дополнительный наружный опорный столб.

    На перекрытие укладывается гидроизоляционный материал.

    Этап 3. Возведение стропильной конструкции

    Для установки стропильной фермы допустимо использовать бревна, имеющие диаметр не менее 12 см, брус с сечением 0,6 квадратных метров или доски 40х150 мм. Самый простой вариант — фермы из клееного или обрезного бруса.

    Стропильная ферма представляет собой стропильные ноги, опирающиеся на мауэрлат. По способу крепления строительные ноги бывают двух видов:

    • Висячие. В этом случае нет центральной опоры, а стропила нижним концом опираются на стену, верхним — на встречные стропила. Для крепления деталей используются металлические пластины или прорезные шипы. Данный вид стропильной системы выбирают в том случае, если длина крыши превышает 7 м, т. к. вся нагрузка конструкции приходится на несущие стены, чтобы ее уменьшить, используется затяжка — нижний пояс, изготовленный из металла и бруса, который соединяет элементы конструкции.
    • Наслонные. В отличие от висячих они имеют внутреннюю опору. Преимуществом этой конструкции является возможность передать нагрузку только на изгиб, кроме того, ее установка требует меньшего количества материалов. Наслонные стропила обычно выбирают для возведения односкатной крыши. Для их установки не нужны затяжки, достаточно монтировать их вдоль ската с опорой на мауэрлат и зафиксировать на параллельных друг другу стенах шурупами или толстой проволокой.

    Возможно использование двух видов стропил, если вы делаете общую кровлю над несколькими пролетами.

    Стропильную систему необязательно возводить, забравшись на строение. Безопаснее, проще и быстрее будет сборка стропильной фермы на земле. Но учтите, что в этом случае ее будет сложнее поднять — для этого понадобится помощь нескольких человек или подъемного крана.

    Сначала нужно возвести боковые стропила, а после фронтальные.

    Если вы планируете делать чердак, то в одном из фронтальных стропил нужно подготовить оконную раму, а в другом сделать дверной проем.

    Этап 4. Утепление и гидроизоляция кровли

    Назначение крыши — защита помещения от внешних воздействий, поэтому этот этап имеет большое значение. Для обеспечения гидроизоляции на стропила нужно прикрепить внахлест пароизоляционную пленку, стыки соединить скотчем.

    Самым популярным материалом для теплоизоляции является минеральная вата — она огнеустойчива, долговечна и имеет высокие теплоизоляционные свойства. Можно использовать рулонный и плитный утеплитель, последний является более удобным. Между стропил нужно плотно уложить утепляющий материал, заделать все зазоры пеной. Его также рекомендуется складывать внахлест, а швы закрыть пеной.

    Но старайтесь не слишком сильно сжимать или выгибать края материала. Любая деформация ощутимо снижает свойства утеплителя.

    Этап 5. Установка обрешетки стропильной системы

    Для строительства допустимо использовать разные материалы: брус, доски и др. Обрешетка может быть в виде сплошного щита или с промежутками между брусьями — все зависит от того, какой кровельный материал вы выберете. Если вы планируете установку мягкой кровли, то обрешетку лучше всего делать из досок с зазорами в 1 см.

    Если для кровли будет применяться листовой материал, то обрешетку следует делать из бруса с сечением 5 см и более и оставлять между балками зазор 0,15-0,5 м.

    Крепление обрешетки нужно начинать от конька, постепенно продвигаясь к карнизам. Крепить элементы можно на шурупы или саморезы.

    Этап 6. Установка кровельного покрытия

    Завершающим этапом является установка кровельного покрытия. Существуют разные варианты кровли:

    • Рубероид — дешевый материал, который имеет небольшой вес, высокие гидроизоляционные свойства, легко монтируется. Но рубероид отличается низкой прочностью, он пожароопасен. Средний срок эксплуатации рубероида — 8 лет.
    • Металлическая кровля. Она может быть с использованием оцинкованной стали или цветных металлов. Такая кровля выдерживает высокие нагрузки, дешево стоит и проста в установке. Недостатками материала являются подверженность коррозии, низкая тепло- и шумоизоляция.
    • Черепичная кровля. Такой вид крыши является классическим и делится на несколько подвидов: керамическую черепицу, битумную и металлочерепицу. Керамическая черепица долговечна, легко устанавливается и ремонтируется, имеет хорошие шумоизоляционные свойства, но она имеет высокую цену. Битумная черепица подходит для устройства кровель разных видов, она имеет богатый выбор цветов и форм, но такое покрытие достаточно дорогое и тяжелое, поэтому к каркасу предъявляются особые требования. Металлочерепица выдерживает температурные перепады, может иметь разные оттенки, хорошо выдерживает воздействия внешней среды. Недостатками являются высокая цена, низкий уровень шумоизоляции и большая теплопроводность. Срок службы крыши из металлочерепицы — 40 лет.
    • Ондулин — в настоящее время самый популярный вариант. Он легко монтируется, подходит для крыш с криволинейными формами, устойчив к воздействию ультрафиолета и температурным перепадам, имеет низкую цену.

    Видео — крыша бани своими руками.

    Предисловие

    Баня на участке – величайшая гордость любого хозяина, особенно если она была построена своими руками. Чтобы это строение приносило радость и прослужило долго – необходимо позаботиться о том, как построить крышу бани правильно. Немаловажно для парной утепление. Расскажем, как сделать потолок в бане без лишних ошибок.

    Крыша бани – то, что должен знать каждый

    В зависимости от типа сооружений крыша может отличаться по своей конструкции и форме. Главная особенность банной кровли – ее небольшой вес. Поэтому такая крыша имеет несложную конструкцию.

    Перед тем, как сделать крышу бани, нужно подумать о типе самого строения. Такое сооружение может располагаться на земельном участке отдельно либо быть пристроено к дому. Задуматься также надо о типе кровли, которая может быть как односкатной, так и двускатной.

    Немаловажным является выбор наклона крыши. Угол наклона ската зависит от погодных условий. Кровля должна выдерживать ветер и снег. Поэтому, чем меньше угол наклона, тем менее обильные атмосферные осадки крыша сможет выдержать.

    Особенности односкатной кровли

    Такой тип банной крыши наиболее прост в возведении, менее трудоемок и дешев по затратам. Подобная конструкция заключается в том, что балки укладываются горизонтально на противоположные стены бани. Угол наклона ската обеспечивается за счет разных высот стен сооружения.

    Крышу с одним скатом можно сделать с чердаком либо соорудить там мансардное помещение. С точки зрения теплофизических показателей, такие бани имеют наилучшие теплоизоляционные свойства. Подобные помещения можно использовать для хранения банного инвентаря, складывать там дрова для камина и печи. Возможно сделать там комнату для отдыха.

    Чтобы сэкономить средства, чердачные помещения не делают. В таком случае банную крышу можно совместить с потолком. При таком варианте строительных материалов потребуется существенно меньше, нежели для конструирования чердака либо мансарды.

    Сооружение крыши бани – этапы строительства

    Шаг 2: Монтаж опорных балок

    По верхнему периметру стен необходимо уложить доски, которые будут опорой для всей стропильной системы. Во время этого процесса обязательно надо следить за ровностью расположения балок. Такой контроль можно сделать при помощи обычного уровня. На этом этапе опорные столбы потребуются в случае выпирания досок свыше 50 см за пределы стены.

    Шаг 3: Установка стропильной системы

    На этой стадии необходимо с шагом 1–1,5 м установить на опоры стропила. Зафиксировать их можно при помощи металлических скоб.

    Шаг 4: Сооружение обрешетки

    Обрешетка необходима для того, чтобы кровельные материалы было к чему крепить. В зависимости от кровельного покрытия обрешетка может быть как сплошной, так и с зазорами. Первый вариант применяется для ондулина либо рубероида. В таком случае потребуются доски 20 мм толщины. Обязательно нужно учесть, что стыки каждого ряда должны быть в разных местах. Чтобы этого добиться, лучше использовать разную длину досок. В случае применения металочерепицы или шифера, сплошной покров обрешетки не потребуется. Для этого можно крепить доски с зазором в 20–30 см.

    Шаг 5: Паро-гидроизоляция кровли

    Во избежание лишней влажности и протекания во время дождя либо таяния снега, обязательно нужно произвести гидро-пароизоляцию крыши. Для этого пароизоляционную пленку крепят при помощи степлера к обрешетке. Поверх этой пленки укладывают гидроизоляционный материал. Настил, как правило, делают вдоль крыши, начиная от карниза. Гидроизоляцию надо укладывать внахлест 5 см друг на друга. Крепить этот материал можно также при помощи строительного степлера.

    Шаг 6: Покрытие крыши кровельным материалом

    Настил металлочерепицы начинается с нижнего угла крыши бани. Листы необходимо укладывать друг на друга внахлест 10–20 см. Крепеж осуществляется при помощи саморезов с резиновыми прокладками в районе шляпки. Это предотвратит протекание во время дождя. Когда закреплены последние листы верхнего ряда, можно приступить к монтажу конька. Как правило, для этой процедуры применяют оцинкованный металл.

    Шаг 7: Обшивка торцевой части крыши

    Для зашивки кровли можно использовать вагонку либо обычные доски, которые требуется крепить без зазоров. В качестве торцевой обшивки можно также применить сайдинг. Такой материал прост в обращении, стоит недорого и приятно выглядит.


    Потолок в бане – важные свойства

    Конструктивные элементы потолка не должны способствовать намоканию утеплителя. В противном случае теплоизоляционный материал может потерять свои теплосберегающие свойства. Как следствие, баня будет быстро остывать, что недопустимо для таких строений.

    Немалую роль играет высота потолка бани. Потолок не должен быть чересчур высоким либо слишком низким. Чтобы рассчитать оптимальную потолочную высоту, учитывают максимальный рост людей, которые будут принимать банные процедуры. Следующий критерий для расчета высоты – размеры и количество полок.

    Обязательно нужно учесть возможность комфортного взмаха веником. В случае, если строится бревенчатая баня, то к высоте потолков требуется добавить 10–20 см для будущей усадки. Как правило, для людей с ростом до 190 см достаточно потолка с высотой 2,5 м. и

    Типы банных потолков и их утепление

    Существует несколько распространенных видов потолочных покрытий. К первому типу можно отнести подшивной потолок. Его конструкция состоит из досок (обрезанных либо шпунтованных), которые крепятся к потолочным балкам. Также требуется сверху брусьев постелить пароизоляцию, расстелить гидроизоляцию. Сверху этих слоев укладывают теплоизоляционный материал, который также нужно покрыть слоем паро- и гидроизоляции. В качестве утеплителя используют пенопласт, минеральную вату либо применяют насыпной материал (керамзит).

    К положительным свойствам такого типа потолка относится простота в устройстве. Высокий уровень теплоизоляции, бесспорно, тоже является позитивным критерием выбора какой конструкции. Из-за большого количества различных слоев, такой потолок очень надежен и прослужить сможет достаточно долго. Что касается отрицательных факторов, то сюда относится стоимость возведения такой конструкции. На цену влияет применение толстого бруса для потолочной балки.

    Следующий тип потолка – настильный. Отличается простотой конструкции, сооружается при помощи сплошного настила обрезанных досок. Сверху на них укладывают теплоизоляцию с пароизоляционной пленкой.

    Для утепления чаще всего используют базальтовую вату. В качестве тепло- и пароизоляции можно также применять сыпучие материалы. Они хорошо заполняют все щели и впадины, от этого получается сплошной слой изоляции. Для насыпных материалов необходимо по периметру чердака сделать бортики. При применении такого типа теплоизоляции использовать чердачное помещение невозможно, поскольку сыпучие материалы не могут выдерживать высокой нагрузки.

    Среди главных недостатков такой конструкции – невозможность создания потолка высотой больше 2,5 м.

    Это происходит из-за того, что не применяется потолочная балка. К негативным факторам этого типа также можно отнести подверженность утеплителя влаге. Изоляционный материал будет довольно часто намокать и его придется часто заменять.

    К третьему типу относится панельный потолок. Такая конструкция состоит из панелей, которые собираются отдельно. Главный элемент – несущие балки. Сам короб собирается из досок. Вовнутрь такого корытца укладывается пирог из гидро-, паро- и теплоизоляции. Сверху этих материалов требуется уложить доски. Для этой цели можно применять обрезанные брусья любой длины.

    особенности расчетов и проектирования. Расчеты для разных типов

    Конек – самый верхний элемент кровли здания, проходящий вдоль всей крыши. Это одна из важнейших деталей кровельной системы, он соединяет скаты и является опорой для стропил, от него зависит прочность крыши, герметичность и ветроустойчивость ее конструкции. Как правило, конек присутствует в конструкции двускатной крыши, но может использоваться и в других видах стропильных систем.

    Конек выполняет еще одну важную функцию при строительстве здания – он принимает участие в теплоизоляции чердака или мансарды: если планируется утеплять крышу, то между теплоизолирующим слоем и кровлей необходимо оставить вентиляционные зазоры, чтобы контролировать микроклимат под крышей.

    Зимой благодаря этой вентиляции под кровлей не образуется лед, а летом мансарда или чердак не перегреваются.

    Как вычислить высоту конька?

    Высота конька определяется углом ската крыши, поэтому для вычислений в первую очередь необходимо знать этот параметр, который зависит от нескольких факторов. Во-первых, угол ската определяет экономичность кровельной системы – чем меньше угол, тем меньше кровельного материала уйдет на покрытие крыши, а следовательно, меньше затрат во время строительства.

    Во-вторых, угол выбирается в зависимости от используемого покрытия: некоторые материалы могут устанавливаться на поверхность с определенным углом. Так, мягкая черепица благодаря своей легкости может лежать под наклоном максимум до 90 градусов, а керамическая черепица выдерживает наклон не более 60 градусов.

    Кроме того, желательно учитывать и внешний вид дома: размер крыши должен соответствовать размеру, то есть высоте дома – слишком высокая острая крыша на небольшом здании выглядит нелепо, но и плоские кровли тоже не всегда хорошо смотрятся.

    Наиболее часто при строительстве частных домов выбирают угол ската от 35 до 45 градусов, так как более высокий угол приводит к повышенным ветровым нагрузкам, а более низкий – к сильному давлению массы снега.

    Если угол ската крыши определен, то для высоты конька нужно применить знания геометрии – в таком случае этот показатель принимается за катет прямоугольного треугольника. Второй катет – это половина длины дома, а гипотенуза – размер ската. Геометрическая гласит, что в прямоугольном треугольнике длина одного катета равна длине второго, умноженной на тангенс угла у основания. Так как угол ската и длина второго катета (то есть длина дома) известны, а тангенс угла можно узнать в школьной таблице или найти в интернете, то быстрые расчеты на калькуляторе позволят вычислить высоту конька.

    Например, нужно вычислить высоту конька в доме с двускатной крышей, проходящей вдоль длинной стены. Ширина другой стены равна 9 метрам, то есть один из катетов равен 4,5 метрам. Угол наклона выбран в 45 градусов. Тангенс такого угла равен единице. Таким образом, нужно умножить 4,5 на 1, в результате получается 4,5 метра – это высота конька.

    При сооружении любого здания одними из наиболее значимых моментов являются правильный расчет высоты конька крыши, а также ее площадь. При низкой высоте конька на кровле может собираться большое количество снега, что создаст дополнительную нагрузку на всю конструкцию. С другой стороны, при достаточно высоком коньке и большой площади покрытия увеличивается парусность кровли, что может стать проблемой при сильном ветре. Поэтому важно знать, как рассчитать высоту конька крыши, предотвратив ее преждевременное разрушение.

    Особенности проектирования крыши

    При проектировании любого здания важно правильно рассчитать параметры крыши. Здесь должны быть учтены все возможные нагрузки, а также необходимое количество кровельных материалов. При этом одним из главных параметров будет являться правильный наклон скатов конструкции. В типовых двускатных крышах скаты обычно имеют уклон в 12–45 градусов. Известна прямая зависимость этого угла наклона на создаваемые весом кровли нагрузки на всю конструкцию крыши здания.

    Обратите внимание! Необходимо произвести дополнительное укрепление стропильной системы, что повлечет дополнительные расходы на строительство. Если уменьшить наклон скатов, то произойдет возрастание нагрузки на все конструкционные элементы вследствие атмосферных осадков.

    Не менее важно правильно рассчитать систему стропил . Вызвано это передачей общей нагрузки от стропильных ног к несущим стенам здания. В свою очередь, стропильные ноги определяются размером их сечения и длины. Такие конструкционные элементы подбираются исходя из того, какие действующие нагрузки оказываются на кровлю, учитывая угол скатов. Для обеспечения необходимого запаса прочности специалисты рекомендуют несколько увеличить полученные результаты расчетов толщины стропильных ног.

    Поскольку конфигурация крыши может быть различной, расчет необходимых параметров будет производиться в зависимости от некоторых особенностей. Для правильного расчета высоты крыши следует всегда брать во внимание количество скатов и ее форму. Пренебрежение такими характеристиками приведет к ошибкам в расчетах. Не располагая такими данными, невозможно будет определить площадь крыши , а также рассчитать необходимое количество материалов для устройства кровли. Высота конька влияет на длину и конфигурацию стропил.

    Основные параметры

    Сооружая собственный дом, каждый владелец обязательно столкнется с расчетом высоты уровня крыши. Прежде чем определить такой параметр, необходимо учесть следующие нюансы:

    • количество скатов;
    • наличие жилой мансарды или чердака;
    • угол наклона скатов, учитывая возможные атмосферные осадки;
    • выбранный кровельный материал.

    При этом следует учитывать простую зависимость количества выпадающих осадков и угла наклона скатов. Количество материала, необходимого для устройства кровли, можно определить, предварительно вычислив высоту крыши. На практике, уклон в 45 градусов предполагает увеличение себестоимости крыши в 1,5 раза по сравнению с конструкцией плоского ската.

    Считается, что нормативные требования к зданию обуславливают пропорции и высоту конька кровли. Между тем, такой параметр можно высчитать, зная фактические размеры стен сооружения. При этом расчет высоты конька можно определить при помощи простейших геометрических формул. Для этого необходимо знать ширину сооружения, а также угол, определяющий наклон скатов кровли.

    Расчеты

    Такие параметры, как высота конька крыши и угол наклона ее ската, связаны непосредственной зависимостью. Помимо этого, выбранный кровельный материал также оказывает влияние на угол наклона кровли. К примеру, мягкую черепицу можно укладывать на кровлю, имеющую наклон 11–90 градусов. Керамическая черепица требует ограничения уклона до 60 градусов.

    Необходимо также учитывать и эстетическую составляющую, поэтому следует предусмотреть соответствие высоты конька крыши высоте здания. Дело в том, что чрезмерно плоская либо слишком высокая кровля может отрицательно повлиять на внешний вид сооружения. Учитывая имеющиеся климатические условия, наиболее оптимальным вариантом принято считать угол наклона кровли, который составляет 35–45 градусов. Кровля, имеющая более плоскую конструкцию, будет подвержена повышенным нагрузкам из-за выпадающих осадков.

    Если принять высоту конька за один из катетов прямоугольного треугольника, то в качестве другого катета будет половина ширины здания. Соответственно, длина ската будет считаться гипотенузой. В соответствии с тригонометрической формулой, длина катета в таком треугольнике будет равна длине второго катета, умноженного на значение тангенса угла в основании. К примеру, возьмем ширину здания в 6 м при угле наклона ската кровли в 40 градусов. Обращаясь к тригонометрической таблице Брадиса, определяем тангенс угла в 40 градусов. Он будет равен 0,83. Получается, что половину ширины дома – 3 метра нужно умножить на 0,83. В результате получаем высоту конька крыши такого здания, которая будет составлять 2,49 м.

    От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.

    Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.

    Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

    Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

    Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.

    Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

    Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

    Ориентир №1: Атмосферные явления

    С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

    . В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
  • Количество осадков . Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
  • Масса снежного покрова . В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.
  • Обозначенные характеристики подскажет местная метеослужба. Можно самостоятельно найти их в сборнике с правилами и таблицами по строительной климатологии СНиП 23-01-99 или по приведенным в СП 20.13330.2011 картам районирования.

    Ориентир №2: Наличие чердака

    В семействе двухскатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием. Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.

    Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по , предполагающей строительство стропильной системы из двух ярусов.

    Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2,0 до 2,3 м.

    Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.

    Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.

    Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.

    Яркие представители конструкций без чердака относятся к . Возводят их по обычной двухскатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.

    Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.

    Без чердака и чердачного перекрытия сооружают невысокие , небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.

    Ориентир №3: Тип кровельного покрытия

    Мы уже представили двускатную крышу равносторонним треугольником. А высоту конька представили катетом его прямоугольного собрата, полученного при делении конструкции на две симметричные части. В созданной нами геометрической фигуре все компоненты взаимосвязаны, включая углы и длины сторон.

    Нам как проектировщикам крыши интересен угол ее уклона, т.к. он находится в прямой зависимости от типа и технических характеристик кровельного покрытия. Он-то и поможет определить оптимальную высоту проектируемой конструкции.


    Есть несколько правил подбора кровельного материала с учетом высоты конька и крутизны крыши, это:

    • Чем меньше штучные элементы кровли, тем больше обязан быть угол наклона скатных плоскостей. Многочисленные стыки штучных покрытий создают предпосылки для проникновения влаги под кровлю, потому надо ускорить сход осадков.
    • Чем ниже крыша, тем меньше стыков и швов должно быть на покрытие. В приоритете для обустройства крупнолистовые и рулонные кровли.
    • Чем тяжелее покрытие, тем круче следует строить крышу. Вес массивных элементов будет распределяться в проекции на единицу площади основания. В результате, чем выше конек, тем меньший груз давит на стропильную систему и перекрытие.

    Правда, обустройство крутой крыши с высоким коньком обойдется дороже. На возведение конструкции с уклоном в 45º материала уйдет в 1,5 раза больше, чем на покрытие пологой крыши крутизной до 7 – 10º. А если скаты будут наклонены под углом в 60º, расходы вырастут в двукратном размере.


    Обычно интервал подходящих углов наклона производителями кровельного покрытия обозначаются в инструкции. Рекомендацией изготовителей стоит следовать во имя долгосрочной службы сооружения.

    Зная рекомендованный угол наклона, ширину карнизных свесов и размеры коробки дома, можно в ходе несложных геометрических построений найти высоту конька. Однако в проектировании крыш применяется не только графический метод.

    Уклон скатов обозначается градусами, процентами или десятичной дробью, в числителе которой указана высота конька, в знаменателе – половина перекрываемого пролета. Все три выражения наклона взаимосвязаны, но на стройплощадке удобнее пользоваться последним вариантом.

    Немного найдется желающих откладывать угол наклона ската строительным транспортиром на объекте. Тем более что процесс установки наслонных стропил, например, производится на уже установленный коньковый прогон. Т.е. знать высоту расположения конькового прогона надо загодя. Это еще одна из веских причин, стимулирующих интерес к вычислению высоты конька.

    К процентному выражению уклона крыши сложилось общее отношение и в среде мастеров, и в среде домашних умельцев. Проценты только помогут запутаться. Самый приемлемый метод отображения уклона – это отношение высоты конька к половине перекрываемого пролета. На стройплощадке он используется чаще всего.


    Зная высоту конька, можно не подглядывать ежеминутно в проектную документацию. Просто путем измерений определяется середина фронтонной стены. В полученной точке строго вертикально прибивается брусок или жердь. От верхней грани предварительно установленного на стену мауэрлата вверх откладывается исследуемый нами размер. На него ориентируются при строительстве стропильной системы.

    Способы определения высоты конька

    Для расчетов высоты конька двухскатной крыши, площади плоскостей и прочих размеров проектируемой конструкции в сети есть значительное количество программ-калькуляторов. Все вычисления проводятся автоматически, радует скорость и простота процедуры. Правда, проверить итоги расчетов сложно без наглядного представления о запланированной конфигурации крыши. А еще при случайном введении ошибочного числа обнаружить «удивительные» размеры можно будет только на стройплощадке. Потому лучше заранее разобраться в особенностях построения и вычислений, чтобы банальный огрех не стал причиной сверхвысоких затрат.

    Самостоятельным проектировщикам потребуются воспоминания о школьном курсе тригонометрии и желание строить схемы в масштабе, пользуясь монитором или обычным бумажным листком.

    Математический и графический методы

    Для определения высоты конька кровельной конструкции применяются следующие методы:

    • Математический . Заключается в вычислении размера по формуле расчета длины одной из сторон прямоугольного треугольника.
    • Графический . Заключается в построении схемы крыши в масштабе с получением высоты конька.

    Для производства математических вычислений применяется формула a= b × tgα, где а – искомая высота конька; b – половина ширины пролета; tgα – угол уклона, выбранный владельцем дома на основании технических предписаний и рекомендаций изготовителя кровельного покрытия.

    Графическим способом высота конька определяется при пересечении оси симметрии крыши и линии ската, отложенной под заданным углом от крайней точки карнизного свеса. Разберем один из наглядных примеров графического построения для получения представления о процессе.

    Отметим важный нюанс. Описанными способами вычисляется подъем крыши, а не полная высота конька. Реальное значение зависит от технологии крепления верха стропилин. В висячих системах высота конька остается без изменений. Аналогично в наслонных вариантах, если вершина стропилины не выступает над линией конькового прогона.

    Если верха стропильных ног возвышаются над прогоном, то к подъему крыши следует прибавить 2/3 толщины доски или бруса, использованного в строительстве стропильной системы. Считается, что глубина врубки уменьшает толщину материала на треть.

    Сооружаемой поверх стропилин обрешеткой и толщиной кровельного покрытия обычно в расчетах пренебрегают. Легких отклонений при строительстве крыши практически не избежать, по сути, 5-7 см кровли с обрешеткой почти не на что не влияют.

    Практический пример расчета

    Разберем на конкретном примере процедуру вычисления высоты конька. Так рассчитывают размеры двускатной крыши североамериканские плотники, специализирующиеся на строительстве малоэтажных каркасных домов. Принципиально процесс ничем не отличается от действий мастеров в других странах.

    В примере есть чисто технологическая специфика: узел крепления нижних пяток стропильных ног к основанию крепится врубкой. Стропилины опираются на коньковую доску. Если этого не учесть при составлении схемы и выполнении расчетов, изменится уклон, что крайне нежелательно при выборе граничного значения угла наклона, рекомендованного производителем покрытия.

    В основе самостоятельных построений все тот же равносторонний треугольник, разделенный на две симметричные половины. Нам известна ширина пролета коробки дома и угол наклона, т.к. он подбирается в соответствии с типом кровельного покрытия.

    Алгоритм вычисления высоты конька сводится к ряду следующих действий:

    • Построим масштабированную схему и нанесем на нее точные размеры обустраиваемой коробки. Самый удобный и понятный масштаб 1: 100, согласно которому 1 см отображает в масштабе 1 м. Если работать с таким уменьшением некомфортно, можно подобрать масштаб мельче или крупнее.
    • Найдем середину пролета и от полученной точки вверх прочертим ось симметрии крыши.
    • От угла коробки откладываем транспортиром угол уклона проектируемой крыши. Проводим согласно отмеченному углу линию уклона.
    • Пересечение оси симметрии крыши и линии уклона скатов, т.е. диагонали, даст нам возможность прикинуть, на какой высоте будут располагаться доска конькового прогона.
    • Очерчиваем схематически абрис конькового прогона и опорной стойки, на которую будет укладываться прогон. Их ось симметрии обязана совпадать с осью симметрии крыши. Нужно просто в обе стороны от оси отложить половину толщины коньковой доски и провести произвольные линии.
    • Линия основания треугольника, диагональ и близлежащая боковая грань конькового прогона вкупе со стойкой определяют искомый треугольник, вертикальный катет которого является подъемом крыши.
    • Подъем уменьшаем на 1/3 толщины доски, т.е. на глубину врубки нижнего узла стропилин.
    • От полученной высоты вверх откладываем ширину коньковой доски и вычерчиваем коньковый прогон, затем коньковую стойку.
    • В масштабе вычерчиваем стропильную ногу, не забыв о том, что она просядет на 1/3 ширины из-за врубки. Для упрощения работы параллельно диагонали проводим прямую линию на расстоянии 2/3 толщины стропильной доски.

    Проще говоря, высотой конька является сумма подъема крыши и 2/3 толщины стропильной доски. На практике безукоризненной точности все равно не будет, но погрешность можно считать несущественной и вполне допустимой по строительным нормам возведения деревянных конструкций, прописанным в сборнике СП 64.13330.2011. В идеале должны учитываться процессы сжатия и смятия деревянных деталей системы.

    Видео-пример устройства конька

    Ролик ознакомит с вариантом сооружения конька двускатной крыши, аналогичной описанной в примере конструкции:

    Грамотно спроектированная крыша с правильно рассчитанной высотой конька будет отлично смотреться. Ее составляющие не создадут условий для протечек и преждевременного износа конструкции. Освоить предложенные нами методы вычислений совсем несложно.

    Любой тип здания по окончанию строительства отчетливо подчеркивает кровля. Но следует знать, как рассчитать высоту крыши правильно, ведь от этого зависит множество факторов. От того, насколько верно проведены расчеты и выбран тип материала, будет зависеть комфорт человека от проживания в этом помещении. Также этот нюанс напрямую влияет на значительную экономию в момент приобретения пиломатериалов.

    Чтобы определиться с расчетами, следует понять, какая форма крыши необходима для конструкции здания. Она не только должна защищать строение от внешней окружающей среды, но и дополнять гармонично все здание в целом. Наиболее популярной и обширно применяемой формой кровли является двухскатная. Она проста как в расчетах, так и в монтаже.

    Вальмовый тип кровли значительно отличается от классического варианта, так как имеет в своем составе не два ската, а четыре. Скаты треугольного вида, которые располагаются по бокам, называются вальмами. Также одной из наиболее популярных крыш называют шатровую, которая тоже содержит четыре ската. Чтобы все они имели ровные стороны, следует знать, как рассчитать высоту крыши от скатов до конька.

    Главные параметры кровли

    Выполняя возведение собственного дома, каждый собственник задается вопросом о том, как рассчитать высоту крыши. Ответ на самом деле прост: в обязательном порядке следует, обращать внимание в момент расчетов на некоторые нюансы. Рассмотрим их:

    • число скатов;
    • имеется мансардное помещение или нет;
    • величина наклонов скатов;
    • тип материала, который применяется в кровельной отделке.

    На то, как рассчитать высоту крыши, может повлиять месторасположение дома. Определившись с направлением ветра и другими климатическими факторами, по размерам каркаса здания рассчитать высоту конька можно при помощи геометрических вычислений. Для этого следует знать ширину строения и углы, которые определяют уклон скатов крыши.

    Высота кровли с мансардным помещением

    Если планируется с мансардным помещением, то следует знать, как рассчитать высоту крыши дома безошибочно. Для этого необходимо первым делом, определиться, какой тип кровли будет возводиться:

    • крыша с одним или двумя скатами;
    • для вычисления уклонов скатов нужно обращать особое внимание на силу ветра, норму выпадения осадков разной формы;
    • при выборе кровельных элементов необходимо помнить, что уклон должен соответствовать характеристикам материалов.

    Тип кровли должен быть спланированным, так как мансардное помещение должно иметь просторную площадь. Важно чтобы комната, расположенная на крыше, была светлой. Для этого необходимо установить окна с солнечной стороны. Высота крыши не должна быть слишком большой, так как потребуется на ее устройство много строительного материала. В связи с этим придется понести значительные финансовые затраты. В случае вальмового устройства кровли мансардное помещение будет просторным, светлым, и высота конька будет небольшая.

    Моменты, которые следует учитывать в период расчета высоты кровли

    По мнению экспертов, кровля — это самая важная часть здания. Если ее монтаж будет выполнен правильно, то она еще и придаст эстетичный вид всему дому. Для того чтобы правильно определить, как рассчитать высоту необходимо учитывать некоторые факторы, такие как:

    • число скатов, а также углы наклона;
    • форму;
    • уровень высоты всего строения в целом;
    • климатические условия;
    • типы строительных элементов;
    • желание собственника.

    Помимо этого, размер кровли может быть увеличен при помощи конька, так как от него зависит количество стропил на крыше. Поэтому первым делом в расчете вычисляется а далее от этого размера откладывается величина и количество стропил в системе кровли. За счет этих расчетов будет известна общая площадь покрытия. Эти данные помогут провести вычисление количества материалов, которые потребуются для строительства.

    Материалы для возведения кровли

    Множество собственников, которые не имеют опыта в строительных работах, желают провести их собственными руками. Но многие не знают, как это сделать правильно, и какие материалы потребуются для выполнения устройства кровли. В список требуемых материалов входит:

    • обрешетка;
    • гвозди;
    • стропила;
    • подстропильные;
    • утеплитель;
    • пароизоляция;
    • кровельное покрытие;
    • шурупы.

    Если все подсчеты будут проведены верно, то вся конструкция не только будет дополнять дом, но и защищать его от внешней окружающей среды.

    Ориентиры для определения высоты конька

    Конек — это горизонтально расположенное ребро, на котором образуются соединения боковых плоскостей. При его помощи можно понять, как рассчитать высоту конька здания. Параметры эти являются основным значением в проведении расчетов. В случае если высота кровли будет вычислена неправильно, то помимо нарушений в эстетике будут и технические проблемы в период эксплуатации здания. Часто бывает, что собственник желает воплотить такие идеи, которые запрещены по техническим соображениям в устройстве кровли.

    Чтобы конструкцию крыши было проще сделать равномерной, выполняют ее в виде треугольника. Этот вариант является широко применяемым в строительстве. Также часто возводят кровли двухскатного типа с ассиметричными сторонами скатов. Угол наклона чаще всего у таких крыш одинаковый, потому что уровень высоты конька высчитывается с использованием стандартного варианта.

    Система вальмовой кровли

    Для того чтобы провести монтаж, следует знать, как рассчитать высоту и какой материал потребуется. Главные составляющие кровли такого типа:

    • Коньковая доска. Она размещается вверху всей конструкции и находится в самом центре. Этот элемент считается важной частью в стропильной системе.
    • Стропильные направляющие являются основой, на которую закрепляется обрешетка.
    • Накосные стропила предназначены для восприятия основной части конструкции.
    • Вальмовые стропила являются элементами в системе сложной крыши.

    Определившись с элементами стропильной системы, можно смело начинать вальмового типа.

    Расчет четырехскатной кровли

    Устройство кровли четырехскатного типа может иметь два вида: вальмовая и шатровая. Поэтому многие задают себе вопрос о том, как рассчитать высоту В первую очередь такое покрытие применяют в строениях квадратного типа, то есть все стороны несущих стен должны быть равными. Также довольно удобно планировать мансардное помещение под такой крышей. Оно получится достаточно большим и светлым за счет мансардных окон. Их можно расположить с любой стороны ската, так как они имеют практически равные стороны.

    Единственный минус конструкции такого типа — это сложность в монтаже. Стоимость материалов получается немного дороже, чем у двухскатного варианта за счет объема площади. Этот вид кровли не рекомендуется устанавливать в климатических зонах с повышенной ветреностью. Сильные порывы могут нанести ущерб крыше за счет небольшого наклона скатов.

    Часто многие люди, которым требуется перекрыть крышу, сталкиваются с различными вопросами, в частности с тем, как рассчитывается высота конька двухскатной крыши. Это особенно важно, поскольку конек является очень важным элементом конструкции кровли.

    Именно он закрывает верхний стык скатов крыши дома и не пропускает осадки в подкровельное пространство. Кроме того, визуально крыша приобретает законченную форму, что влияет на дизайн дома. Коньковая планка оказывает существенное влияние на срок эксплуатации конструкций крыши, покрытия, а также на срок службы чердачного перекрытия.

    Если конек будет протекать, то чердачное перекрытие быстро придет в негодность. Поэтому необходимо правильно рассчитать высоту коньковой планки двускатной крыши. Это особенно актуально, поскольку высота этой планки зависит от ее формы, конструкции, материала кровельного покрытия и целого ряда факторов. О том, как правильно произвести расчет планки по высоте, а также какую форму подобрать для конкретного материала и под дизайн дома, будет рассказано ниже.

    Для чего он нужен и как подобрать форму

    Коньком называют ребро, которое образуется в горизонтальной плоскости двухскатной крыши, а также элементы (планки), которые предназначены для закрытия этого стыка и предотвращения попадания осадков в подкровельное пространство.

    Большинство фирм-изготовителей коньковых планок изготавливают коньки из оцинкованной или нержавеющей стали с нанесенными на них защитными покрытиями, которые могут быть выполнены различными способами и с применением различных материалов.

    Если двускатная крыша покрыта металлочерепицей, керамической черепицей и другими дорогими покрытиями, то приобретать все дополнительные элементы к ним рекомендуется именно у фирмы-изготовителя основного покрытия.

    Вернуться к оглавлению

    Формы планок

    Стандартная толщина коньковой планки обычно составляет от 1,5 до 2,5 мм. При этом толщина конька часто зависит от толщины кровельного покрытия. Например, если толщина профлиста или металлочерепицы составляет 1,5 мм, то коньковую планку берут такой же толщины.

    При этом часто брендовые фирмы включают в комплект к коньку и специальный крепеж к нему. Если крепежных метизов нет, то для крепления коньковой планки можно использовать обычные длинные саморезы или гвозди со специальными подкладками под них. При этом сам конек подбирается по цвету и форме под дизайн дома или крыши.

    В настоящее время фирмы-изготовители планок производят несколько вариантов форм планки:

    1. Планки полукруглой формы. Это вторая по распространению планка, которую довольно часто используют, чтобы соединить двухскатную крышу (скаты). Такая форма позволяет сглаживать стык, что визуально делает крышу более пологой, не придает острой формы. Планки такой формы прекрасно защищают кровлю от попадания мусора и осадков внутрь. Однако чтобы предотвратить попадание влаги в подкровельное пространство, следует подложить под такую планку специальную подкладку-уплотнитель.
    2. Самыми распространенными являются прямоугольные планки. Они заслужили свою популярность тем, что их можно монтировать на двускатную кровлю с любыми углами схождения стыков. Главным отличием этой формы от предыдущей является то, что планка такой формы очень плотно прилегает к скатам и не требует дополнительных подкладок. Коньки такой формы лучше вентилируются, недороги, проверены временем — до 19-20 века коньковые планки были только такой формы.
    3. Специальные декоративные планки. По-другому их еще называют узкими. Они менее практичны, имеют малые размеры и плохо выполняют защитные функции. Их основное назначение — эстетическое. Крыши ими отделают крайне редко. Однако довольно часто применяют при отделке небольших конструктивных элементов (например, козырька над порогом). Планки такой формы стоят довольно дорого.
    4. Для 4-х скатных крыш существуют и специальные планки-ответвители. Они обычно имеют форму буквы «У» или «Т». Поскольку двускатная кровля в них не нуждается, то описывать и рассчитывать размеры таких планок нет смысла.

    Сама планка может иметь несколько дополнительных элементов. К ним относят специальные вентиляционные планочки, уплотнители и пр. Очень хорошо, если подобранная коньковая планка имеет в своей конструкции дополнительные уплотнители, так как они существенно повышают защищенность кровли от ваги и осадков. Такой уплотнитель нельзя подвергать механическим воздействиям, которые могут его деформировать. Другие дополнительные элементы планки имеют незначительные функции и призваны в первую очередь существенно повысить стоимость конька. После того как появилось представление о коньке и вариантах его формы, можно приступать к выполнению расчета.

    Вернуться к оглавлению

    Как рассчитывать размеры крыши

    Прежде чем произвести расчет высоты коньковых планок, следует предварительно произвести расчет высоты крыши. Стоит отметить, что высота двускатного покрытия крыши достаточно просто просчитывается.

    Стандартно углы наклона у двускатных крыш могут быть в пределах 30 о -50 о. При этом необходимо отметить, что угол наклона одного ската может существенно отличаться от наклона другого.

    Такие неравносторонние крыши иногда строят для улучшения эстетики внешнего вида. Если углы наклона будут менее 30 градусов, то на кровле будут скапливаться осадки, что может вызвать проседание и порчу кровельного покрытия. Если углы будут больше 50 градусов, то повышенная ветровая нагрузка может привести к сметанию всей конструкции крыши.

    Расчет высоты крыши достаточно простой, для этого достаточно вспомнить геометрию 7 класса. Для равносторонних скатов необходимо ширину дома (В) разделить на 2, а далее, зная одну из сторон, эту величину необходимо умножить на тангенс угла: Н=tg(ɑ)*В/2.

    В специальной строительной литературе имеется сводная таблица длины скатов, высоты крыши и углов. Если крыша неравносторонняя, то подбор высоты должен производиться только после определения линии стыка скатов. Эта линия проецируется на чердачное перекрытие, далее замеряется длина (l) от одной из сторон дома. Далее механизм расчета аналогичен: Н=tg(ɑ)*l.

    При этом необходимо заранее определиться с углами наклона скатов.

    После того как будет рассчитана высота, находят длину скатов (L): L=H/sin(ɑ).

    После определения размеров крыши следует приступить к расчету высоты конька.

    Считаем высоту коньковой планки. На данный момент коньковые планки выпускаются различных размеров, поэтому крайне важно рассчитать размер планки для конкретного случая. При этом следует воспользоваться рядом формул. Однако формулы могут содержать специальный поправочный коэффициент, который необходимо взять из таблиц в специальной литературе.

    Собственно, формула расчета высоты планки (Н) считается следующим образом: Н = (½) х ВхК.

    Расшифровка формулы следующая: под «В» принимают ту ширину дома, в параллель которой укладывается планка, под «К» понимают поправочный коэффициент.

    Пример: длина одной из сторон здания (параллельно которой укладывается планка) составляет 12 метров, угол наклона — 45 градусов, для этого угла поправочный коэффициент берут 1. Соответственно Н=0,5х12х1 = 6 м. При этом необходимо строить усиленную конструкцию стропильной системы.

    Учтите, что высота считается от плоскости основы стропильной системы до максимально высокой точки (конька).

    Далее следует рассчитать необходимую длину планок. Такой расчет производится по следующей формуле: ƩL=L 1 +(L 2 -10). В этом случае длина считается в миллиметрах, здесь 10 — величина нахлеста при стыке планок, L 1 — длина ската, а L 2 — длина планки (производители выпускают их различных размеров).

    Производить точные расчеты планок необходимо для оптимизации расходов на приобретение материала. При расчете размеров крыши и коньковой планки рекомендуется заложить 10% погрешности. Коньковая планка должна максимально прилегать к скатам.

    Расчеты следует производить максимально точно, ведь в случае расхождения реальных размеров с расчетом может возникнуть целый ряд проблем, начиная от нехватки материала и заканчивая существенным снижением прочности конструкции крыши и ее обрушением.

    технология сооружения и нюансы монтажного процесса

    В статье будем рассказывать об устройстве двускатной крыши и ее стропильной системы под профнастилом. Рассмотрим, из каких элементов состоит кровельная конструкция, какие материалы используют для ее сооружения, а также последовательно обозначим операции по ее возведению.

    Двускатная крыша, покрытая профнастиломИсточник kostromaremont.ru

    Устройство двускатной крыши

    Из самого названия становится понятным, что эта кровельная конструкция состоит из двух скатов прямоугольной формы, которые стыкуются в самой верхней точке крыши под определенным углом. Этот стык называют коньком. Его формируют именно стропильные ноги, но формирование может производиться по двум технологиям. Это зависит от типа стропил, которые делятся на две разновидности: наслонные и висячие.

    Первые – это доски или брусы, которые верхними концами упираются в коньковый прогон, к нему же и крепятся. Прогон – это тоже брус, расположенный в горизонтальной плоскости перпендикулярно стропильной системе. Он устанавливается на опорные стойки из досок или брусов, которые сами упираются в перекрытие дома. Минимальное сечение стропил – 50х200 мм, прогона – 100х100 мм. Нередко прогон собирают из двух досок толщиною 50 мм.

    Коньковый прогон двускатной крыши из спаренных досокИсточник kostromaremont.ru

    Вторые – это все те же стропильные ноги, которые верхними концами упираются друг в друга. Они в местах соединения и крепятся разными способами. У висячих стропил есть дополнительный элемент, который не позволяет им разъехаться в разные стороны. Этот элемент называют затяжкой. По сути это доска, установленная поперек пары стропил, она может располагаться на уровне перекрытия, посередине высоты кровли или в верхней части ближе к месту соединения верхних концов стропильной системы.

    Обычно наслонную стропильную систему собирают из подготовленных элементов прямо на крыше. Висячую разновидность стараются собрать на земле на ровной площадке, а затем уже в готовом виде поднимают на крышу, где устанавливают по требуемому месту.

    Добавим, что висячие стропила большой длины создают провис, что негативно сказывается на кровельной конструкции. Поэтому под каждую из них в этом случае устанавливают подпорку из досок. Или монтируют прогон из бруса, который упирается в несколько стоек.

    Висячие стропила с верхней и нижней затяжкамиИсточник tvoygarazh.ru

    Второй немаловажный элемент двускатной кровельной конструкции – мауэрлат. Это брус сечением не меньше 100х150 мм, которые крепят к стенам дома. Способов крепления немного, но чаще для этого используют шпильки, которые крепят к армирующему каркасу заливаемого пояса. Главная задача мауэрлата – равномерно распределить точечные нагрузки от стропильных ног на стены дома. Если возводится каркасное сооружение, то функции мауэрлата выполняет его верхняя обвязка, если собирается деревянный сруб из бревен или брусов, то его функции выполняет верхний венец конструкции.

    Если рассматривать саму двускатную крышу без кровельного материала, то это не очень сложный скелет, состоящий в основном из стропильной системы, поверх которой набита обрешетка.

    Стропильная система и обрешетка двускатной кровлиИсточник en.decorexpro.com

    Правила сборки стропильной системы двускатной крыши

    Первый этап – это монтаж мауэрлата. Подготовленный брус подрезают по длине, равной длинам стен строения. На концах делают вырубку в половину бруса. То есть создаются края, которые сформируют соединительный замок. Сегодня все чаще мастера отступают от этого правила, используя специальные перфорированные профили, с помощью которых соединяют элементы пиломатериалов. Профили создают гарантированно прочное соединение. К тому же с ними сам монтажный процесс упрощается в несколько раз.

    Следующая операция – установка и крепление конькового прогона. Для этого учитывается запланированный угол наклона скатов крыши, который определяет высоту установки конька. Сам коньковый брус монтируют на стойки, располагаемые через каждые 1-3 м. В нижней части их крепят к перекрытию с помощью все те же перфорированных металлических профилей.

    Основная задача – выставить стойки на одной уровне, то есть их длина должна быть одинаковой. Но если плоскость перекрытия не совсем ровная, то придется проводить подгонку по высоте, используя деревянные подкладки. После чего на стойки устанавливают коньковый брус, который к ним и крепят.

    Монтаж конькового брусаИсточник en.decorexpro.com

    Следующая задача – установка стропильных ног. Во-первых, строго по проекту выбирается длина стропил. Во-вторых, их устанавливают попарно, то есть по одной с каждой стороны скатной конструкции. В-третьих, строго выдерживают шаг установки. Последний параметр рассчитывают с учетом снеговых и ветровых нагрузок, действующих в регионе, где возводится дом с двускатной крышей из профнастила. Главное в процессе установки – ровная наклонная плоскость, которая формируется верхними торцами укладываемых стропил. Чтобы этого добиться, рекомендуется сам монтажный процесс провести вот в такой последовательности:

    • проводят установку пары стропил у фронтонов крыши;
    • между ними натягивают несколько нитей без провиса, то есть во всю д л ину прогона ската;
    • определяют, какая из установленных стропильных ног располагается ниже с помощью строительного уровня;
    • ее приподнимают, устанавливая подкладки под верхние или нижние концы, а может быть под обе вместе;
    • уложенные стропильные ноги крепят к коньковому прогону и мауэрлату;
    • теперь по натянутым нитям устанавливают с требуемым шагом промежуточные стропила.
    Монтаж стропильных ног по натянутым нитямИсточник moydom-irk.ru

    Монтаж обрешетки

    Для крыши, покрытой профнастилом, шаг установки элементов обрешетки самый важный параметр, от которого зависит несущая способность кровельного покрытия в целом. Все дело в том, что профнастил на рынке представлен огромным разнообразием моделей, которые друг от друга отличаются высотою и шириною волн. Нельзя сбрасывать и со счетов толщину материала. Но в данном случае именно два первых размера отвечают за несущую способность профилированных листов, где высота волны – наиважнейший. И чем больше этот размер, тем прочность и несущая способность профлистов выше.

    Необходимо обозначить, что профнастил – материал, который можно укладывать даже на плоские крыши. И в этом плане шаг обрешетки также зависит от того, какой угол наклона имеет по проекту двускатная крыша. Добавим, что в строительных нормативах все эти параметры уже давно связали между собой. То есть существуют определенные требования, которые предъявляются при покрытии скатных кровельных конструкций профнастилом. В основном эти требования и нормы крутятся вокруг угла наклона крыши.

    Чем меньше высота волны профнастила, тем реже устанавливают элемент обрешеткиИсточник kvartirnyj-remont.com

    Давайте обозначим некоторые позиции, связанные со всеми вышеперечисленными параметрами, но с одним условием, что толщина профилированных листов – не меньше 0,5 мм:

    • профнастил марки С8 можно укладывать только на сплошную обрешетку, если угол наклона ската крыши не меньше 15°;
    • профлисту марки С10 предъявляются те же требования, если наклон крыши не больше 15°, если выше, то монтируют обрешетку с шагом в 30 см;
    • под профнастил С20 укладывают сплошную обрешетку, если угол наклона не превышает 15°, и разряженную с шагом в полметра, если наклон больше данного параметра;
    • марка С21: угол наклона меньше 15° – шаг обрешетки 30 см, наклон больше 15°шаг 65 см;
    • НС35: угол меньше 15° – шаг 50 см, больше этого угла – шаг 1 м;
    • Н60 – эту марку профнастила можно укладывать на крыши с углом наклона не меньше 8°, при этом использовать шаг обрешетки до 3 м;
    • Н75, угол наклона не меньше 8°, шаг монтажа элементов обрешетки – 4 м.

    Хотелось бы отметить, что в частном домостроении для покрытия крыш домов в основном применяют профнастил с высотою волны 35 мм. У этого кровельного материала достаточно высокая прочность и несущая способность. Он может выдерживать нагрузку, равную 600 кг на один квадратный метр покрываемой плоскости. Так вот для марки этого профнастила можно укладывать обрешетку с шагом 1,5 м.

    Профнастил на разряженную обрешетку с шагом более 1 мИсточник plotnikov-pub.ru

    Что касается пиломатериала, используемого для обрешетки, то это или бруски сечением не менее 50х50 мм, или обрезные или необрезные доски толщиною 40-50 мм и шириною не меньше 100 мм. Бруски крепятся к стропильным ногам одним гвоздем или саморезом, доски двумя с каждого края по одному.

    И еще один момент, на который надо обратить внимание, сооружая обрешетку двускатной кровли под профилированные листы. Это монтаж двух элементов обрешетки, прижатых друг к другу, на коньке и карнизе кровельной конструкции.

    В видео показано, как надо правильно монтировать обрешетку под профнастил:

    Монтаж профнастила

    Есть несколько основных требований к проведению этого процесса:

    • Укладывают профилированные панели относительно друг друга в поперечном направлении внахлест на одну волну.
    • Если одним листом покрыть крышу дома в продольном направлении не получается, то стыкуют две панели с нахлестом в диапазоне 15-30 см. И чем круче крыша, тем меньше величина нахлеста.
    • Крепятся листы профнастила кровельными саморезами с шестигранной шляпкой только в нижние волны.
    • У карниза и конька крепление проводят в каждую волну, в промежутках через одну или две волны.
    • Саморезы вкручивают строго перпендикулярно уложенным профилированным листам.
    • Сильно вкручивать или не докручивать нельзя. Крепеж должен прижимать панели так, чтобы резиновая прокладка немного сжалась.
    Крепление профилированных листов проводят в нижнюю волнуИсточник vyalceva.net
    Варианты двухскатных крыш и их особенности: расчет и этапы монтажа, фото

    Сооружение односкатной крыши

    Односкатная крыша из профнастила отличается от двускатной количеством скатов. По сути, это стропильные ноги, уложенные во всю длину пролета дома. То есть от стенки до стенки. Угол наклона чаще всего формируется за счет разности высот стен, на которые стропила упираются. Отсюда и уменьшение элементов односкатной кровли из профнастила.

    То есть в кровельной конструкции данного типа полностью отсутствует конек. Сами же стропильные ноги, если их длина большая, опираются в стойки, которые под них устанавливают. Последние в свою очередь опираются на перекрытие дома.

    Что касается монтажа обрешетки и самого кровельного материала, то здесь используются те же требования и нормативы, которые были описаны в конструкции двускатной крыши.

    Дом с односкатной крышейИсточник houzz.com

    Теплые крыши из профнастила

    Сегодня основное требование к элементам зданий и сооружений – снижение тепловых потерь, а значит, теплые крыши – веление времени. Отметим, что утепленные кровельные конструкции в основном сооружают, если под ними будут организованы жилые помещения (мансарды). Если там будет просто чердак, то утепляют перекрытие дома, а крышу оставляют холодной.

    Кратко, как утеплить мансардную крышу, покрытую профнастилом:

    • Снизу по стропильным ногам укладывают пароизоляционную пленку, которую к ним и крепят с помощью металлических скоб и степлера. Укладку проводят полосами, начиная снизу. Сами полосы раскладывают внахлест относительно друг друга со смещением в пределах 10-20 см. Чем меньше угол наклона крыши, тем больше нахлест. Стыки полос обязательно закрывают самоклеящейся лентой.
    • Между установленными стропильными ногами закладывают утеплитель.
    • Сверху теплоизоляционный пирог закрывают гидроизоляционной мембраной по технологии установки пароизоляционного слоя.
    • Закрывают стропильную систему плитным или листовым материалом: гипсокартон, фанера, ОСП плиты и прочие.

    В видео показано, как надо правильно сделать и утеплить крышу из профнастила:


    Каменный или деревянный загородный дом – что выбрать

    Заключение по теме

    Сооружение односкатной или двускатной крыш, покрываемых профлистами, проводится по строго определенным технологиям, где обязательно учитывается шаг установки элементов обрешетки. Поэтому не стоит заниматься строительством, как говорят, на глаз. Все параметры и размеры кровельной системы должны быть точно рассчитаны с учетом действующих на нее нагрузок, используемых материалов и видов крепления.

    Крыша каркасной бани своими руками. Чем покрыть крышу бани: металлочерепица, ондулин или рубероид

    Возведение бань предусматривает обустройство кровли, варианты ее создания могут быть разными, но при условии, что один из них соответствует данному строению. Вопрос относительно того, какая конструкция крыши бани предпочтительнее в данном конкретном случае волнует многих хозяев частных домовладений, особенно когда работа выполняется собственными силами.

    Баню обычно на приусадебном или загородном участке строят самостоятельно, поэтому надо знать не только, как сделать крышу, но и как правильно произвести на ней гидроизоляцию и уложить теплоизоляционный слой, какие предпочесть кровельные материалы и другие аспекты решения проблемы. Дело в том, что перекрытия на данной постройке имеют существенные отличия от кровель на зданиях иного назначения: основную нагрузку, приходящуюся на ее несущую конструкцию, создают изнутри помещения, а не снаружи его.

    Как известно, влажность и температурный режим в бане во время принятия процедур значительно повышены и поэтому большое количество пара попадает в чердачное пространство, после чего оседает на элементах конструкции крыши.

    Какими бывают крыши для бань

    Помочь определиться с решением, как сделать крышу для бани, может проект постройки и применяемые отечественные строительные нормативы. В первую очередь при выборе типа кровли учитывают технические параметры строения.

    Немаловажным фактором является тип местности, где ведутся строительные работы:

    • простую баню недалеко от жилого дома обычно строят с двускатной крышей, такой как на фото;
    • если в регионе в зимнее время наблюдаются значительные атмосферные осадки, тогда выбирают крыши с большим углом наклона, но не более 45 градусов. Такое конструкционное решение позволяет снежной массе не задерживаться на кровле, и она скатывается вниз;
    • в степной или лесостепной природной зоне, где наблюдаются частые порывы сильного ветра, выбор останавливают на минимальном уклоне, благодаря чему конструкция крыши имеет такие аэродинамические свойства, которые позволяют избежать сильных нагрузок на нее;
    • в том случае, когда постройку пристраивают к жилому зданию, проблему как делать крышу бани решают просто – ее создают односкатной в соответствии с техническими характеристиками дома (детальнее: » «).


    От того, какой выбран вариант обустройства кровли и материал для ее создания, насколько надежно выполнены монтажные работы, будет зависеть срок ее эксплуатации без ремонта или восстановления. Наиболее презентабельный вид имеют многоскатные крыши, у них более сложная конструкция и они обеспечивают строению оригинальный облик. Но не всегда они являются разумным решением, поскольку дорого обходятся хозяевам.

    Особенности создания банных крыш

    Каждый из вариантов как сделать крышу в бане имеет свои особенности и преимущества. Так наличие чердачного помещения улучшает внешний вид строения и обеспечивает создание эффективной теплоизоляции, а данный фактор очень важен, поскольку баней чаще всего пользуются в холодное время года.


    Относительно того, каким материалом лучше всего на бане, то это зависит от ее уклона. При использовании металлической кровли данный параметр должен составлять примерно 20 градусов, а если предстоит создание шиферной – то около 30 градусов. Рулонное покрытие требует, чтобы уклон крыши был в пределах 5 градусов.

    При отсутствии чердачного помещения уклон вне зависимости от используемого кровельного материала не может быть более 10 градусов.

    Стропильная система для крыши бани

    До того, как делать крышу бани, следует обустроить для нее несущую стропильную конструкцию, состоящую из отдельных ферм. Также выполняют обрешетку и подбирают материал для укладки на кровлю.

    В верхней части обвязки находятся балки перекрытия. Перед тем, для опоры ног стропильной системы монтируют брус, называемый мауэрлатом. При этом в стенах строения делают специальные гнезда, необходимые для соблюдения строго горизонтального расположения балок перекрытия, выпускаемых за пределы внешнего периметра бани. Размер выпуска регулируется в зависимости от проектного решения, но если он больше 50 сантиметров, потребуется установка опорных столбов.


    До того, как поставить крышу на баню, перед закреплением ферм стропил на требуемые места, необходимо убедиться в их полном соответствии друг другу. Для этого можно сложить их все в одну стопку и при наличии отклонений такие элементы желательно подправить, а при необходимости и переделать. В противном случае, если не устранить недоделки, надежность стропильной конструкции окажется нарушенной.

    После этого на перекрывающих балках или на мауэрлате выполняют соответствующую разметку. Можно для придания большей надежности прибить обрезки брусков таким образом, чтобы опорные части стропильных ног располагались в пространстве между обрезками. Подобный способ установки стропильной системы позволяет в значительной степени ускорить проведение работ и не допустить ошибок и просчетов в размерах и расположении ферм.

    Как утеплить потолок в бане, подробно на видео:

    В то же самое время фронтовые фермы крепят к центру крыши под совсем небольшим углом, что придает несущей конструкции необходимую жесткость и позволяет ей в процессе эксплуатации выдерживать существенные ветровые нагрузки. Все другие стропильные фермы монтируют на одинаковом расстоянии, которое должно составлять один метр, и закрепляют на нужном месте, сшивая коньковой доской.

    После завершения установки стропильной конструкции приступают к созданию обрешетки, которую делают сплошной или разреженной в зависимости от кровельного материала, который решено использовать для перекрытия крыши.

    Выбор теплоизоляции для кровли бани

    Выбор варианта как сделать крышу бани предусматривает приобретение качественного теплоизоляционного материала, так как на надежность и прочность кровли влияет повышенная температура от парилки. Если не сделать правильное утепление, в зимнее время целостности кровли будет угрожать образование конденсата, который непременно принесет непоправимый ущерб.


    • утеплитель закрепляют под системой стропил;
    • теплоизоляцию укладывают на стропильной конструкции;
    • теплоизоляционные изделия помещают в промежутках, находящихся между фермами. Этот вариант наиболее предпочтителен, поскольку прост в реализации и требует минимум времени.

    Строительство бани для постоянной эксплуатации невозможно выполнить без утепления крыши, ведь от этого зависит сохранность на протяжении длительного периода древесных материалов, которые использовались. Укладка утеплителя производится максимально вплотную ко всем плоскостям стропильной конструкции. Не допускается наличие даже незначительных отверстий и щелей.


    Чаще всего для утепления используют минеральную вату, которая как строительный материал отличается превосходными теплоизоляционными характеристиками, невысокой ценой и экологической безопасностью. Некоторые владельцы недвижимости применяют в качестве утеплителя пенопласт, который реже выбирают по причине его плохой экологичности.

    Кроме термоизоляции при создании крыши для банной постройки нужно помнить об обеспечении гидро- и пароизоляции, которые обеспечивают внутреннему помещению возможность «дышать».

    Баня – непременная пристройка загородных домов. Никакие самые современные ванны или душевые не могут заменить баню, это не только помещения для принятия водных процедур и улучшения здоровья, но и место для душевного отдыха.

    Алгоритм крепления стропил во многом определяется типом стропильной системы. Баня в абсолютном большинстве случаев имеет небольшие размеры. Такие параметры, с одной стороны, упрощают и удешевляют стропильную систему, а с другой стороны, ограничивают выбор различных вариантов ее обустройства. В настоящее время для бань чаще всего используются следующие типы крыш и стропильных систем.

    Таблица. Типы стропильных систем для бани.

    Тип стропильной системыКраткие эксплуатационные показатели

    Такие крыши монтируются на банях диной не более 6 м, если размеры превышают эти параметры, то стропильные ноги приходится наращивать, а это оказывает негативное влияние на прочность и надежность системы. Угол наклона скатов примерно 25°, есть возможность обустроить довольно просторное чердачное помещение. Ферма собирается из двух стропильных ног.

    Самая проста стропильная система, длина бани не превышает 4 м. Стропилина одним концом опирается непосредственно на стену или мауэрлат, а вторым на специально сооруженную раму. Угол наклона ската не менее 12°. Недостаток односкатной крыши – минимальный объем чердачного пространства.

    Способов крепления стропил существует довольно много, каждый мастер на месте определяется с решением, при этом принимаются к сведению особенности строения, пожелания застройщиков и квалификация исполнителя. Но самый важный фактор, влияющий на окончательное решение – выбранный метод фиксации стропильной системы должен быть максимально надежным.

    Способы крепления стропил на двускатной крыше бани

    Такая крыша немного сложнее односкатной, но имеет неоспоримые преимущества, в связи с этим двускатные варианты применяются наиболее часто. Стропильная система может быть висячей (концы ног упираются в балки потолочного перекрытия) или наслонной (стропильные ноги упираются в верхний венец сруба или мауэрлат). В банях, поставленных из пенобетонных блоков или иных кладочных материалов, для наслонной стропильной системы нужно по периметру делать армирующий пояс и устанавливать мауэрлат. Это намного усложняет процесс строительства, метод применяется довольно редко. Как крепятся стропила в главных узлах?


    Профессиональные строители во всех случаях рекомендуют усиливать конструкции стропильных систем при помощи дополнительных подпорок и раскосов.


    Каких и сколько усиливающих элементов использовать во время фиксации стропил, выбирает профессионал на месте. Для примера рассмотрим несколько вариантов крепления стропил на бане.

    Цены на различные виды крепежа для стропил

    Крепеж для стропил

    Видео — Узлы стропильной системы

    Фиксация стропильных ног на бане из пеноблоков

    Стропильные ноги в таких банях крепятся к мауэрлату, установленному на армирующем поясе. Соответственно, начинать работу нужно с заливки армирующего пояса и монтажа мауэрлата.

    1. По всему периметру помещения на стенах установите опалубку под заливку бетона. Для опалубки можно использовать обрезные доски толщиной примерно 20 мм, доски фиксируются к пеноблокам обыкновенными гвоздями. Усилие бетона незначительно, деформации опалубки не должно быть. Выставьте верхние кромки опалубки горизонтально по уровню.

    В большинстве случаев бани имеют небольшие размеры, крыши на таких зданиях не очень сложные с инженерной точки зрения. Сегодня используются плоские, односкатные и двухскатные крыши (обыкновенные или вальмовые), некоторые застройщики желают сделать мансарду. Мы пошагово расскажем о строительстве наиболее универсальной наклонной двухскатной крыши, а потом кратко остановимся на остальных вариантах крыш, их преимуществах и недостатках.

    Для расчетов по нагрузке следует придерживаться требований СНиПа 2.01.01-82, в котором есть данные по максимальным снежным и ветровым нагрузкам для каждой климатической зоны нашей страны.

    СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ И ГЕОФИЗИКА СНиП 2.01.01-82

    Эти данные служат основанием для выбора угла наклона скатов, линейных размеров и конкретного устройства стропильной системы. Для точных расчетов нужно обладать специальными знаниями, если таковые отсутствуют – не проблема. Посмотрите крыши уже стоящих бань (проверенных временем) и в общих чертах «скопируйте» понравившиеся существующие кровельные системы для своей бани.

    Начинать работы нужно с промеров бани, проверки укладки верхнего венца и заготовки материалов.



    Двускатная крыша – узлы

    Шаг 1. Проверьте параметры сруба по длине и ширине , в плане сруб должен быть прямоугольным.

    Важно! Обратите внимание на горизонтальность верхнего венца, для этого используйте обыкновенный гидроуровень – работать с ним легко, а по точности он оставляет далеко позади самые «навороченные» лазерные приборы. Только при одном условии – если в шланге не будет воздушных пробок. Стандарты устанавливают максимальное отклонение по горизонтальности в пределах не боле одного сантиметра на пять погонных метров. Если у вас вышло в пределах 2-х сантиметров – не проблема, если больше – придется выравнивать мауэрлатом или потолочными балками (если они еще не установлены).



    Шаг 2. Заготовьте материалы . Стропила для бань можно делать из бруса сечением 50×100 мм. Для всех видов мягких кровель нужно делать сплошную обрешетку, подойдет листовая фанера и плиты ДВП или ОСП, можно пользоваться материалом б/у. Для балок перекрытия берите брус сечением 100×100 мм.



    Шаг 3. Определите угол наклона скатов. Можно вспомнить школьные уроки математики, замерить ширину бани и высоту крыши. Потом ширину разделить надвое, с помощью теоремы Пифагора (квадрат гипотенузы равняется сумме квадратов катетов) определить длину стропил. Мы решили не перегружать вас и даем готовую таблицу для различных наиболее часто используемых вариантов.



    Определение угла наклона двухскатной крыши

    Высота/половина пролетаУгол наклона скатов, град.
    0,2715
    0,3620
    0,4725
    0,5830
    0,7035
    0,8440
    145
    1,250
    1,455

    Показатели нормативной снежной нагрузки по зонам

    Для примерной ориентировки нужно знать, что Астрахань располагается в первой зоне, в шестой зоне находится Печора, а Московский регион расположен в третьей зоне. Теперь можно приступать к установке стропильной системы.

    Установка двухскатной стропильной системы

    Не устанем повторять: для новичков спешка и невнимательность – главные враги. Прежде чем браться за пилу или молоток, нужно несколько раз проверить разметки и правильность своего решения.

    Шаг 1. Если нет балок перекрытия, нужно их установить, используйте такой же брус, как применялся и для сруба (100×100 мм). По длине он должен быть на 60 см больше, чем ширина бани. По 30 см с каждой стороны подобьются ветровыми досками.



    Обратите внимание, есть ли фундамент под перегородкой между баней и предбанником. Есть – стена несущая, можно брус перекрытия делать из двух частей с опорой и на перегородку.

    Расстояния между брусьями делайте по метру. Во-первых, это наиболее универсальный размер, во-вторых, на концы этих брусьев можно делать упор стропильных ног, для них также расстояние в один метр подойдет.

    Шаг 2. Проверьте положение верхнего венца сруба, горизонтальность соблюдена – отлично. Нет – поправьте во время установки балок перекрытия, в нужных местах брус необходимо запилить немного больше/меньше в зависимости от конкретного размещения.

    Шаг 3. Подготовка стропильных ног.

    Одна из наиболее важных, сложных и ответственных операций. Стропильные ноги лучше собрать на земле, подать на перекрытие и там уже их устанавливать. Если у вас маловато практического опыта – настоятельно советуем сделать из досок шаблон, проверить его размеры непосредственно на бане, и, если все нормально, точно по нему собирать все стропильные ноги.

    Шаг 4. Подайте собранные стропила на баню, приступайте к установке . Для бани с размерами не более 5х5 метров стропильную систему можно делать без дополнительных упоров, связку можно выполнять только в верхней части стропил ригелем.




    Раньше все стропила в месте установки на венец зарубывались (или запиливались), сейчас многие строители пытаются обойтись без этой операции и используют для крепления металлические уголки на саморезах. Мы бы не советовали использовать уголки в качестве основного крепежа. Стоит все-таки сделать посадочные места и только для усиления дополнительно закрепить металлическими уголками. Посадочные места – выемка на 1/3 толщины бруса в месте соединения с верхним рядом сруба или мауэрлатом.




    Узлы конькового соединения стропил без опоры на прогон

    Шаг 5. Установка стропил. Напомним, что для стропил использовались брусья 50х100 мм. Самостоятельно стропильную систему не установить, придется звать помощников. Если они уже имели отношение к подобным работам – вам повезло, если нет – нужно брать всю ответственность на себя. Поставьте сначала крайние стропильные ноги, выставьте по уровню вертикальное положение и временно зафиксируйте в таком состоянии любыми подручными материалами.

    Натяните между ними нити с двух сторон. Одну на коньке и по одной с каждой стороны. Все оставшиеся стропильные ноги выставляйте по нитям. Надежно фиксируйте стропила к мауэрлатам, временно крепите между собой стропильные ноги длинными досками или рейками. Это будет удерживать их в заданном положении до тех пор, пока не сделается обрешетка. Доски или рейки для временной фиксации прибивайте с внутренней стороны стропил.

    Учтите – сомневаетесь в своих способностях и устойчивости стропил – поставьте под конек упоры (бабки). Для того в коньке должен быть установлен прогон, его будет держать бабка. Нижний конец бабки упирается в балки перекрытия или лежень. Нужно иметь в виду – если будут бабки, то сделать чердачное помещение жилым весьма проблематично. Учитывая небольшие размеры бани, использовать стойки и подкосы для усиления стропильной системы нет надобности.

    Устранение неровностей мауэрлата

    Рассмотрим еще самый «плохой» и трудный вариант – во время проверки размеров сруба обнаружились большие отклонения по горизонтали в углах строения. Придется плоскость выравнивать с помощью мауэрлата. Как это делается?

    Шаг, №№Описание действий
    Шаг 1.
    Узнайте разницу высоты по углам, на эту величину нужно будет стесать топором брус мауэрлата.
    Шаг 2.
    Положите брус на ровный участок и при помощи нити с синькой отбейте линию по размерам. Она будет под углом к плоскости, значение угла пропорционально отклонению по горизонтали, проделайте такую же операцию с противоположной стороны.
    Шаг 3.
    Переверните брус набок, подложите под низ подкладки высотой 20–30 сантиметров и топором осторожно стешите лишнюю толщину. Не бойтесь, что тесанная поверхность будет не очень ровной. Во-первых, утеплитель все компенсирует. Во-вторых, для мауэрлата это не критично.
    Шаг 4.
    Уложите мауэрлат на верхний венец и надежно закрепите его. Фиксировать нужно нагелями. Очень важно – если венцы сруба можно фиксировать и металлическими, и деревянными нагелями, причем, они должны обязательно иметь зазор, то с мауэрлатом так не поступают. Крепится он только металлическими нагелями, которые максимально плотно вбиваются в отверстия. Берите более длинные нагели, они должны проходить хотя бы сквозь три ряда сруба. Далее стропильные ноги устанавливаются вышеописанным способом.

    Видео – Монтаж крыши на бане

    Покрытие крыши

    Обрешетка зависит от кровельного материала. Для металлических листов расстояние между брусками 30-35 сантиметров, бруски 25×50 мм, для мягких кровель обрешетка должна быть сплошной. Кровельные материалы прибиваются по обычной технологии, не забывайте особое внимание уделять первым рядам, от правильности разметки зависят конечные результаты. Иногда приходится переделывать, а это долго, неприятно и дорого.




    Фронтоны забейте досками, есть желание – оставьте место под оконный проем. В чердачном перекрытии следует предусмотреть лаз. Установите систему отвода дождевых и талых вод, прибейте ветровые доски.


    Обшивка фронтона сайдингом – схема


    Последний треугольник крепится без саморезов, только на нижнем замке сайдинга. Если фротнто зашивается доской, последний треугольник следует прибить гвоздями во избежание деформаций

    Утепленная крыша

    На банях такое встречается редко – слишком небольшие размеры строения. Если есть желание – утепляйте. Лучше использовать минеральную вату толщиной не менее десяти сантиметров, в противном случае эффект от утепления будет стремиться к нулю. Со стороны кровельного покрытия утеплитель должен защищаться гидробарьером, со стороны чердачного помещения выполняется защита паробарьером. Это специальные ткани, реализуются в строительных магазинах. Утеплитель можно закрыть гипсокартоном, листовой фанерой, плитами ОСП, натуральной или пластиковой вагонкой. Каждый материал имеет свои достоинства и проблемы, выбирайте по своему усмотрению и с учетом наполненности кошелька.

    Цены на плиты ОСП

    плиты ОСП

    Для мансарды окна необязательно делать на крыше, – это дорого и долго, можно с двух сторон установить большие окна на фронтонах. Света будет достаточно, а экономия по времени и деньгам приличная.

    Теперь следует немного остановиться на других типах крыш, используемых на банях.

    Цены на металлочерепицу

    металлочерепица



    Угол наклона ската в пределах 10÷15°, конкретные данные зависят от ширины бани и климатических условий региона. Наименее подходящая крыша, существует большая вероятность образования протечек. Зато ставить ее легко, обходится конструкция дешево. Практическая рекомендация – не стоит использовать такие крыши для северных районов и для бань шире 4 метров. Для подъема ската с одной стороны можно использовать дополнительные брусья или их куски, щели потом забиваются досками. Нагелями фиксировать необязательно, достаточно металлических заводских или самодельных уголков или скоб из арматуры / катанки Ø5÷10 мм.

    Наклонная односкатная

    Отличается от плоской увеличенным углом наклона. Благодаря большему углу можно в качестве кровельных покрытий применять и гибкую черепицу. С наклонной крыши лучше сходит вода и снег, понижаются риски механических повреждений. На отдельно стоящих банях наклонные односкатные крыши используются редко, дизайнерский вид и функциональность далеки от пожеланий заказчиков. Чаще всего такой тип крыши можно увидеть на банях, вплотную примыкающих к другим зданиям. Делать крышу несложно, стропила упираются одним концом на верхний венец сруба, второй конец имеет упор на прогон и бабки. Для бабок следует установить боковые распорки из брусьев. Все остальные операции по установке кровельных покрытий идентичны вышеописанным.



    Имеет четыре ската, два торцевых треугольных по контуру, фронтальные трапецеидальной формы. Довольно сложная по устройству стропильной системы, применяется на больших сооружениях. Если боковые скаты заканчиваются, не доходя до карниза, крыша полувальмовая. Вальмовая крыша уменьшает объем чердачного пространства, для мансард не применяется. Чердак может использоваться для обыкновенных бытовых потребностей.




    Неравносторонняя крыша

    Очень интересный, довольно простой и дешевый вариант. За счет увеличения длины одного ската вы получаете около бани веранду – есть место для отдыха после парной. При ее устройстве нужно по максимуму уменьшить угол наклона скатов или делать крышу односкатной наклонной. Первый вариант имеет несколько недостатков, назовем только два главные из них. Во-первых, малая высота бани значительно уменьшает размеры веранды или снижает ее высоту. Во-вторых, малый угол наклона скатов делает использование чердачного пространства весьма проблематичным. Подумайте, стоит ли ставить такую довольно сложную и малофункциональн ую крышу? Мы рекомендуем использовать вариант односкатной наклонной. Рассмотрим подробно процесс строительства этой крыши.

    Еще несколько важных моментов. Если для обычной крыши расстояние между стропилами должно быть в пределах одного метра, то для нашего варианта такие размеры не подойдут, расстояние между стропилами нужно увеличить хотя бы до 1,5 метра. Еще одно. Значительно увеличивается длина стропил, приобрести материал такой длины очень сложно, а иногда и невозможно. Приходится их соединять для удлинения. Как это делать?

    Этапы строительства крыши

    Есть некоторые особенности в строительстве такой крыши, рассмотрим все пошагово.

    Шаг 1. Составление предварительного проекта.

    Вам нужно определить минимальную высоту веранды и привязать ее к углу наклона ската. Эти работы нужно выполнять с помощником. Высота веранды в самой низкой точке должна составлять 180÷190 см. Возьмите брусок такой длины, прибейте в торце гвоздь и закрепите на нем один конец веревки. Второй конец будет держать помощник на перекрытии бани. Брусок передвигать ближе и дальше от стены бани и одновременной смотреть, под каким углом находится веревка. Делайте угол наклона не менее 15°. Если оптимальное положение стропил найдено – замерьте расстояние стропил до противоположной стены бани и расстояние от вертикального бруска до фасадной стены.

    Шаг 2. Нужно сделать столбчатые фундаменты под вертикальные опоры. К этой работе подойдите очень ответственно, столбчатые фундаменты заливайте обязательно на песчаную подушку для предупреждения явлений вспучивания. «Играют» столбики – «играет» стропильная система, а это очень неприятное явление. Опалубку в земле делать не стоит, зато желательно забетонировать анкер для столбика. Для анкера используйте строительную арматуру, в бетоне ее длина должна быть не менее двадцати сантиметров, снаружи достаточно десяти. Сложно делать анкер – в дальнейшем зафиксируете вертикальные опоры металлическими уголками.

    Шаг 3. После застывания бетона можно устанавливать опоры. У вас уже есть длина, отрежьте балки с запасом в несколько сантиметров. Запас делается в связи с тем, что точно выровнять бетонные столбики намного сложнее, чем сделать одинаковое горизонтальное положение их верхних концов. Между балками и бетоном обязательно уложите гидрозащиту.

    Цены на гидроизоляцию

    гидроизоляция крыши

    Шаг 4. Установите все опоры, временно закрепите их любыми подпорками. При помощи гидроуровня на крайних столбиках сделайте отметки по высоте, натяните межу ними нить. Выровняете высоту всех остальных столбиков по нити. Окончательно зафиксируйте опоры.

    Шаг 5. Монтаж стропил . В связи с тем, что расстояние между стропилами увеличено, нужно для их изготовления брать более прочные балки. Для обыкновенной крыши используются балки 50×100 мм, в этом случае лучше взять 50×150 мм. Конкретные значения зависят от величины выноса стропил (ширины веранды) и климатических условий региона. Стропила должны иметь три точки опоры: на вертикальные столбы и на две стены бани. Для повышения устойчивости можно установить под них подкосы.

    Шаг 6. Обрешетка. Наклонные крыши должны выдерживать значительные вертикальные усилия, снег с них сходит плохо. Особенно велики нагрузки в весенний период, вес снега увеличивается на порядок. Такие условия эксплуатации заставляют делать обрешетку более прочной, чем на скатных крышах. Используйте бруски с размерами не менее 50×50 мм.

    Видео – Монтаж металлопрофиля на крышу. Важные нюансы

    Видео – Монтаж кровли из металлочерепицы своими руками

    Предисловие

    Баня на участке – величайшая гордость любого хозяина, особенно если она была построена своими руками. Чтобы это строение приносило радость и прослужило долго – необходимо позаботиться о том, как построить крышу бани правильно. Немаловажно для парной утепление. Расскажем, как сделать потолок в бане без лишних ошибок.

    Крыша бани – то, что должен знать каждый

    В зависимости от типа сооружений крыша может отличаться по своей конструкции и форме. Главная особенность банной кровли – ее небольшой вес. Поэтому такая крыша имеет несложную конструкцию.

    Перед тем, как сделать крышу бани, нужно подумать о типе самого строения. Такое сооружение может располагаться на земельном участке отдельно либо быть пристроено к дому. Задуматься также надо о типе кровли, которая может быть как односкатной, так и двускатной.

    Немаловажным является выбор наклона крыши. Угол наклона ската зависит от погодных условий. Кровля должна выдерживать ветер и снег. Поэтому, чем меньше угол наклона, тем менее обильные атмосферные осадки крыша сможет выдержать.

    Особенности односкатной кровли

    Такой тип банной крыши наиболее прост в возведении, менее трудоемок и дешев по затратам. Подобная конструкция заключается в том, что балки укладываются горизонтально на противоположные стены бани. Угол наклона ската обеспечивается за счет разных высот стен сооружения.

    Крышу с одним скатом можно сделать с чердаком либо соорудить там мансардное помещение. С точки зрения теплофизических показателей, такие бани имеют наилучшие теплоизоляционные свойства. Подобные помещения можно использовать для хранения банного инвентаря, складывать там дрова для камина и печи. Возможно сделать там комнату для отдыха.

    Чтобы сэкономить средства, чердачные помещения не делают. В таком случае банную крышу можно совместить с потолком. При таком варианте строительных материалов потребуется существенно меньше, нежели для конструирования чердака либо мансарды.

    Сооружение крыши бани – этапы строительства

    Шаг 2: Монтаж опорных балок

    По верхнему периметру стен необходимо уложить доски, которые будут опорой для всей стропильной системы. Во время этого процесса обязательно надо следить за ровностью расположения балок. Такой контроль можно сделать при помощи обычного уровня. На этом этапе опорные столбы потребуются в случае выпирания досок свыше 50 см за пределы стены.

    Шаг 3: Установка стропильной системы

    На этой стадии необходимо с шагом 1–1,5 м установить на опоры стропила. Зафиксировать их можно при помощи металлических скоб.

    Шаг 4: Сооружение обрешетки

    Обрешетка необходима для того, чтобы кровельные материалы было к чему крепить. В зависимости от кровельного покрытия обрешетка может быть как сплошной, так и с зазорами. Первый вариант применяется для ондулина либо рубероида. В таком случае потребуются доски 20 мм толщины. Обязательно нужно учесть, что стыки каждого ряда должны быть в разных местах. Чтобы этого добиться, лучше использовать разную длину досок. В случае применения металочерепицы или шифера, сплошной покров обрешетки не потребуется. Для этого можно крепить доски с зазором в 20–30 см.

    Шаг 5: Паро-гидроизоляция кровли

    Во избежание лишней влажности и протекания во время дождя либо таяния снега, обязательно нужно произвести гидро-пароизоляцию крыши. Для этого пароизоляционную пленку крепят при помощи степлера к обрешетке. Поверх этой пленки укладывают гидроизоляционный материал. Настил, как правило, делают вдоль крыши, начиная от карниза. Гидроизоляцию надо укладывать внахлест 5 см друг на друга. Крепить этот материал можно также при помощи строительного степлера.

    Шаг 6: Покрытие крыши кровельным материалом

    Настил металлочерепицы начинается с нижнего угла крыши бани. Листы необходимо укладывать друг на друга внахлест 10–20 см. Крепеж осуществляется при помощи саморезов с резиновыми прокладками в районе шляпки. Это предотвратит протекание во время дождя. Когда закреплены последние листы верхнего ряда, можно приступить к монтажу конька. Как правило, для этой процедуры применяют оцинкованный металл.

    Шаг 7: Обшивка торцевой части крыши

    Для зашивки кровли можно использовать вагонку либо обычные доски, которые требуется крепить без зазоров. В качестве торцевой обшивки можно также применить сайдинг. Такой материал прост в обращении, стоит недорого и приятно выглядит.


    Потолок в бане – важные свойства

    Конструктивные элементы потолка не должны способствовать намоканию утеплителя. В противном случае теплоизоляционный материал может потерять свои теплосберегающие свойства. Как следствие, баня будет быстро остывать, что недопустимо для таких строений.

    Немалую роль играет высота потолка бани. Потолок не должен быть чересчур высоким либо слишком низким. Чтобы рассчитать оптимальную потолочную высоту, учитывают максимальный рост людей, которые будут принимать банные процедуры. Следующий критерий для расчета высоты – размеры и количество полок.

    Обязательно нужно учесть возможность комфортного взмаха веником. В случае, если строится бревенчатая баня, то к высоте потолков требуется добавить 10–20 см для будущей усадки. Как правило, для людей с ростом до 190 см достаточно потолка с высотой 2,5 м. и

    Типы банных потолков и их утепление

    Существует несколько распространенных видов потолочных покрытий. К первому типу можно отнести подшивной потолок. Его конструкция состоит из досок (обрезанных либо шпунтованных), которые крепятся к потолочным балкам. Также требуется сверху брусьев постелить пароизоляцию, расстелить гидроизоляцию. Сверху этих слоев укладывают теплоизоляционный материал, который также нужно покрыть слоем паро- и гидроизоляции. В качестве утеплителя используют пенопласт, минеральную вату либо применяют насыпной материал (керамзит).

    К положительным свойствам такого типа потолка относится простота в устройстве. Высокий уровень теплоизоляции, бесспорно, тоже является позитивным критерием выбора какой конструкции. Из-за большого количества различных слоев, такой потолок очень надежен и прослужить сможет достаточно долго. Что касается отрицательных факторов, то сюда относится стоимость возведения такой конструкции. На цену влияет применение толстого бруса для потолочной балки.

    Следующий тип потолка – настильный. Отличается простотой конструкции, сооружается при помощи сплошного настила обрезанных досок. Сверху на них укладывают теплоизоляцию с пароизоляционной пленкой.

    Для утепления чаще всего используют базальтовую вату. В качестве тепло- и пароизоляции можно также применять сыпучие материалы. Они хорошо заполняют все щели и впадины, от этого получается сплошной слой изоляции. Для насыпных материалов необходимо по периметру чердака сделать бортики. При применении такого типа теплоизоляции использовать чердачное помещение невозможно, поскольку сыпучие материалы не могут выдерживать высокой нагрузки.

    Среди главных недостатков такой конструкции – невозможность создания потолка высотой больше 2,5 м.

    Это происходит из-за того, что не применяется потолочная балка. К негативным факторам этого типа также можно отнести подверженность утеплителя влаге. Изоляционный материал будет довольно часто намокать и его придется часто заменять.

    К третьему типу относится панельный потолок. Такая конструкция состоит из панелей, которые собираются отдельно. Главный элемент – несущие балки. Сам короб собирается из досок. Вовнутрь такого корытца укладывается пирог из гидро-, паро- и теплоизоляции. Сверху этих материалов требуется уложить доски. Для этой цели можно применять обрезанные брусья любой длины.

    Что представляет собой баня, известно каждому. Особые условия, такие как повышенная влажность и высокая температура воздуха, требуют серьезного подхода к вопросу сооружения крыши. Проекты крыши бани создаются с учетом множества нюансов. Каких? Именно об этом и пойдет речь далее.

    Какой должна быть крыша для бани?

    Мало где можно увидеть баню с крышей замысловатой формы и элементами декора. Обычно при ее строительстве выбирают такие варианты крыш для бани, которые можно с легкостью сделать самостоятельно. При этом нужно обязательно учитывать, из какого материала сделаны стены здания, его размеры, какой фундамент и в какой местности расположена баня.

    Наиболее часто встречаются такие крыши, как:

    • двухскатная;
    • односкатная;
    • наклонная;
    • плоская.

    Односкатную крышу бани обычно сооружают в том случае, если она примыкает к дому или другой постройке. Такой тип крыши имеет относительно низкую стоимость, ее конструкция проста, так что данный вариант станет отличным решением для тех, кто затеял строительство крыши бани своими руками.

    Двухскатная крыша является классическим вариантом для бани, построенной из бревен. Высоту скатов можно регулировать, а при желании можно обустроить на бане чердачное пространство под бытовое помещение. Наклон скатов может быть разным (в пределах 2,5-60 градусов).

    При определении угла наклона крыши бани нужно учитывать погодные условия в местности. Если зимы снежные, лучше делать больший угол наклона, чтобы снег не залеживался, а вот если часто дуют сильные ветра, лучше отдать предпочтение плоской крыше.

    Сооружение основы для крыши бани

    Крыша бани, как и крыша любого другого здания, состоит из таких основных элементов, как:

    • стропила;
    • обрешетка;
    • кровельное покрытие.

    Саму конструкцию крыши можно собирать как сразу на срубе, так и на земле с последующим ее подъемом наверх. Первый вариант предпочтительнее, поскольку второй предполагает наличие специальной техники.

    Обрешетка может быть как сплошной, так и состоять из брусков или досок, нашитых не вплотную друг к другу. Выбор способа обрешетки напрямую зависит от материала, которым будет покрываться крыша. Под металлочерепицу или рубероид нужен сплошной щит, а вот волновой лист из битума допускает наличие зазоров до 25 см.


    Выбираем материал для покрытия бани

    Современный ассортимент кровельных материалов дает возможность хорошо подумать над тем, какой выбрать для крыши бани. Рассмотрим наиболее популярные материалы.

    Металлическую кровлю можно разделить на 2 вида:

    • оцинкованная сталь (кровельная) имеет доступную стоимость, проста в монтаже, способна выдержать значительные нагрузки;
    • цветные металлы (алюминий, медь и т.д.) обладают великолепными антикоррозийными свойствами.


    Мягкие кровельные материалы представлены на рынке в виде полимерных листов либо кровельной мастики. Качество данного вида покрытия очень хорошее и такая крыша может прослужить до 50 лет.

    Металлочерепица, а также битумная и керамическая черепица являются достаточно популярными кровельными материалами для бани благодаря своему внешнему виду. Эксплуатационные характеристики данных материалов находится на высоком уровне, но их стоимость также не маленькая.

    Ондулин является качественным современным материалом, который прост в работе, имеет невысокую стоимость, при этом эксплуатационные показатели его на высоте.

    В последнее время для крыши бани начали использовать сотовый поликарбонат. Этот материал позволяет создать комфортную и уютную атмосферу благодаря мягкому естественному освещению.


    Крыша на баню: что за чем?

    Первым делом при возведении крыши на баню необходимо соорудить несущую конструкцию, которая состоит из стропил и прогонов. После этого нужно оборудовать кровлю из обрешётки и специального водоизоляционного слоя.

    Начинать работу необходимо с укладывания опорных балок на верх стены, которая и будет выступать в качестве опоры. Если в проекте запланировано сооружение чердака, то балки нужно зафиксировать в гнездах. При этом крепление балок должно быть строго горизонтальным.

    На опору крепятся стропила, в роли которых чаще всего выступают брусья, бревна или доски. Их крепление осуществляется при помощи специальных деревянных либо металлических накладок. Стропила нужно располагать не слишком далеко друг от друга – оптимальным считается расстояние не более 1 метра.

    Дальнейшие действия зависят от того, какой кровельный материал был выбран. Если рулонный, то следует заняться сооружение на каркасе деревянного щита. Если же планируется использование черепицы или шифера, нужно будет делать обрешетку. Для этого параллельно коньку крыши фиксируется доска, к которой на одинаковом расстоянии прибиваются брусья.

    Сам конёк закрывается либо оцинкованным железом, либо специальными заготовками. Фронтоны можно закрыть вагонкой, сайдингом или каким угодно другим материалом. Осталось только покрыть крышу выбранным кровельным материалом.

    Утепление крыши бани – процесс простой и вместе с тем необходимый. Проще всего уложить теплоизоляционный материал в проемы между стропилами. Толщина его не должна быть меньше 200 мм.

    Если существует сомнения по поводу вида крыши и выбора кровельного материала, можно посмотреть различные фото крыши бани в интернете, и выбрать идеальный для себя вариант.

    Фото крыши бани

    Rafter Tools For Android Apps Calculator Неравноскатные двускатные стропила

    Rafter Tools For Android Apps Calculator Неравноскатные двускатные стропила

    Фронтонные стропила с разным наклоном и разной высотой пластин

    Неравные скатные фронтонные стропила — очень полезный инструмент в каркасе крыши. Вы можете использовать его как простой калькулятор стропил с равными углами наклона или использовать его для расчета двускатных крыш с неравными углами с неравной высотой пластин. Калькулятор стропил с неравноскатными фронтонами для крыш с равным или неравноскатным фронтоном распечатает размеры/длины фронтонных стропил.


    Входные переменные
    1. Уклон или уклон главной крыши
    2. Смежный уклон или угол крыши
    3. Длина ввода
      1. Пролет здания
      2. Стропильный прогон основного шага
      3. Примыкающий скатный стропильный прогон
    4. Выступ
    5. Ширина гребня
    6. Глубина материала основного стропила
    7. Глубина материала соседней стропила
    8. Длина основного стропила
    9. Длина врезки соседнего стропила

    Основной уклон или угол крыши
    Выберите тип ввода в меню ввода, имперские/английские дюймы с основанием 12 —— по умолчанию, введите уклоны крыши от 1 до 24 например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200, для 33.угол наклона крыши 69007°, Десятичное число с основанием 10 в дюймах —— введите десятичное число с основанием 10, например 5,7735, для угла наклона крыши 30°, Ввод градусов — используйте любой угол крыши в градусах, например 33,69007°

    Смежный уклон крыши или угол
    Выберите тип ввода из меню ввода, имперские/английские дюймы с основанием 12 —— по умолчанию, введите уклоны крыши от 1 до 24 например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200, для угла наклона крыши 33,69007°, Десятичный дюйм с основанием 10 — введите десятичные числа с основанием 10, например 5.7735 для угла наклона крыши 30°, Ввод градусов — используйте любой угол крыши в градусах, например 33,69007°

      Режим меню ввода
    1. Имперские/Английские дюймы с основанием 12 —— по умолчанию. Используйте шаг американского стандарта более 12.
    2. Основание в метрической системе 300 мм — 300 мм — это 11,81102 дюйма, что аналогично использованию американских квадратов для каркаса, напечатанных в дюймах.
    3. Десятичный дюйм с основанием 10 —— используйте этот параметр при работе с касательными или с использованием квадрата Chappell Master Framing Square тангенс угла умножить на 10
    4. градусов

    Тип ввода длины
    Этот пункт меню позволяет выбрать различные части двускатной крыши для расчета размеров крыши.

      Длина ввода .. Выберите один из следующих
    1. Пролет здания
    2. Стропильный прогон основного шага
    3. Примыкающий скатный стропильный прогон

    Свес свеса
    Эта опция меню позволяет установить свес основного шага стропила. Соседний свес скатного стропила будет использовать тот же свес для расчета длины свеса стропил.

    Глубина материала основного стропила, Глубина соседнего материала
    Этот пункт меню позволяет установить глубину стропила, которая используется для расчета:

    • Высота среза основного стропила по отвесу
    • Высота отвеса смежного стропила
    • Основной HAP — Высота пятки над пластиной
    • Смежный HAP — Высота пятки над пластиной

    Длина среза на уровне посадочного места
    Этот пункт меню позволяет установить длину посадочных срезов основных и смежных стропильных ног, которая используется для расчета:

    • Подъем на вершину хребта
    • HAP — высота над пластиной (высота каблука)

    Ширина конька
    Этот пункт меню позволяет установить ширину конька крыши.Он используется для расчета:

    • Подъем на вершину хребта от основной линии плиты
    • Длина основного стропила до конька
    • Длина соседнего стропила до конька

    Результаты расчетов для неравноскатных стропил фронтона.

    1. Угол наклона главной крыши
    2. Угол наклона прилегающей крыши
    3. Основное поле
    4. Смежный участок
    5. Главный стропильный прогон
    6. Теоретическая длина основного стропила
    7. Уменьшение конька основного стропила
    8. Длина основного стропила до конька
    9. Длина основного стропила
    10. Длина основного свеса стропил
    11. Смежный стропильный прогон
    12. Теоретическая длина соседнего стропила
    13. Сокращение примыкающего конька стропила
    14. Длина соседнего стропила до конька
    15. Длина врезки соседнего стропила
    16. Длина свеса смежного стропила
    17. Смежный PL Высота над основным PL
    18. Теоретическая высота основного стропила
    19. Подъем на вершину хребта от линии основной плиты
    20. Пластина с регулируемой высотой
    21. Пролет здания
    22. Пролет здания скорректирован
    23. Главное стропило HAP
    24. Высота главного стропила по отвесу
    25. Смежное стропило HAP
    26. Высота соседнего стропила по отвесу

    Сим Айерс

    Блог о геометрии каркаса крыши

    Инструменты для стропил  Авторское право © 2013 Инструменты для стропил.Все права защищены.

    Политика конфиденциальности

    типов крыш: выбор подходящего стиля для вас

    Знаете ли вы, что существует так много типов крыш? Какой у вас есть?

    Даже самый преданный поклонник HGTV может не знать, что существует более дюжины типов крыш, и хотя каждый из них будет держать вас в сухости, все они имеют свои плюсы и минусы. Если вы мечтаете построить свой собственный дом и хотите знать, какая крыша подойдет вам, или хотите освежить свои знания о доме, у нас есть вся необходимая информация!

    Позвоните для бесплатной оценки: 1-800-517-3214

    Типы крыш: Капот

    Этот стиль можно увидеть в старых домах, особенно на юге.Крыша резко спускается вниз, а затем под меньшим углом. Эта конструкция обычно оставляет место для чердака или сводчатых потолков, а нижняя крыша обеспечивает отличное покрытие для крыльца. Наклонные крыши также могут обеспечить защиту от повреждения водой, позволяя воде легко стекать. Тем не менее, эта уникальная наклонная конструкция может быть более дорогостоящей в строительстве, и вода может скапливаться в некоторых местах, что может привести к утечкам или ледяным заторам, если они не будут должным образом изолированы.

    Типы крыш: кривая

    Этот стиль является одним из самых уникальных стилей крыш и может похвастаться разнообразием степени изгиба.Крыша может быть спроектирована так, чтобы покрывать весь дом как единое целое, или может состоять из нескольких изогнутых секций, создавая уникальный и эстетически приятный дизайн для домовладельцев. Уникальный стиль имеет большую цену, но не дает преимуществ, кроме уникального дизайна.

    Типы крыш: плоские

    В то время как плоские крыши чаще всего встречаются в коммерческих зданиях, их также можно строить в жилых домах. Плоская крыша может быть использована для дополнительного жилого пространства в качестве сада или патио на крыше, или она может обеспечить скрытое от глаз хранилище для нагревательных и охлаждающих устройств.Крыша такого типа более подвержена повреждению водой, и, хотя ее строительство дешевле, она может потребовать дорогостоящего обслуживания на протяжении всего срока службы.

    Типы крыш: двускатная

    Двускатная крыша

    – одна из самых распространенных и легко узнаваемых конструкций крыш. Их традиционная конструкция обеспечивает простой отвод воды и снега, а также пространство для просторного чердака или сводчатых потолков и дополнительную вентиляцию. Хотя эта конструкция может быть проблематичной в районах с сильным ветром или ураганами, она является доступным и надежным вариантом для большинства районов.

    Типы крыш: Гамбрель

    Эта конструкция, более известная как крыша амбара, может вместить дополнительную жилую площадь или складское помещение, а во время строительства ее легко обрамлять благодаря упрощенной конструкции, которая также может похвастаться гораздо более низкой стоимостью строительства. Упрощенная конструкция может быть проблематичной в районах с сильным снегопадом, поэтому рекомендуется ежегодная проверка.

    Типы крыш: Шатровая

    Вальмовые крыши имеют скаты с четырех сторон, которые сходятся и образуют конек.Шатровые крыши более устойчивы и долговечны, чем многие другие конструкции крыш, и они хорошо подходят для домов в снежных и ветреных районах. Этот тип крыши дороже, чем аналогичная двускатная крыша, и без надлежащего монтажа в швах крыши могут образоваться протечки.

    Типы крыш: Jerkinhead

    Крыши Jerkinhead сочетают в себе элементы двускатной и вальмовой крыш. Этот стиль более прочный, чем стандартная двускатная крыша, и более устойчив к повреждениям, связанным с ветром.Это дополнительный стиль крыши, который имеет дополнительное преимущество в виде дополнительного жилого пространства, но это преимущество достигается за счет более дорогой конструкции.

    Типы крыш: Мансардная

    Мансардная крыша также известна как «французская крыша» из-за конструкции с четырехсторонним уклоном, хотя степень уклона может варьироваться. Эта наклонная конструкция может обеспечить большое количество дополнительной жилой площади или чердака. Наклонная конструкция обходится дороже, но строительство дома с мансардной крышей может сэкономить на расходах, если домовладельцы захотят расширить свой дом в будущем.Кроме того, мансардные крыши не рекомендуются для районов с сильным снегопадом.

    Типы крыш: Пирамида

    Этот тип крыши чаще всего можно увидеть на коттеджах и бунгало, но его можно использовать и в жилом строительстве. Пирамидальные крыши прочны и чрезвычайно устойчивы к ветру, что делает их идеальными для районов с сильным ветром и ураганами. Хотя строительство пирамидальных крыш обходится дороже, они могут немного снизить затраты на электроэнергию.

    Типы крыш: Солонка

    Крыша этого типа имеет две наклонные стороны разной длины.Большие уклоны позволяют легко стекать воде, что делает эту конструкцию идеальной для районов с обильными осадками. Солончак также позволяет получить дополнительное жилое пространство, но, как и многие другие, его строительство обходится дороже, чем стандартные конструкции.

    Типы крыш: Пилообразная

    Пилообразные крыши состоят из двух или более наклонных секций крыши, которые чередуются с секциями плоской крыши. Окна можно разместить на плоских участках крыши, чтобы в доме было больше естественного света.Сложный дизайн дороже, чем другие крыши, и требует большего обслуживания, чем большинство стилей.

    И просто для удовольствия….Здесь так много всего происходит….

    Завершение

    Независимо от того, какой тип крыши у вас есть (или вы хотите), мы можем вам помочь. Если вы хотите преобразовать свою текущую крышу в новый дизайн или просто обновить или отремонтировать существующую, мы предоставим бесплатную оценку. Наши дроны, камеры GoPro и другие технологии позволяют нам предоставлять подробную и точную информацию о состоянии вашей крыши и масштабах вашего проекта.

    1-800-517-3214

    О флюгере Кровля

    Мы обеспечиваем кровлю, сайдинг, изоляцию, окна и водосточные желоба. Сделать ваш дом красивым и эффективным – наша главная цель. Мы используем новейшие технологии и продукты, чтобы предоставлять экологически чистые и экономически эффективные решения для вашего дома и бизнеса. Имея офисы в Лансинге, Овоссо и Брайтоне/Хауэлле, мы являемся экспертами по кровельным работам в Среднем Мичигане. Позвольте нам превратить ваш дом в дом.

    Всегда правильное направление!

    Святой Грааль книги по геометрии и тригонометрии каркаса крыши

    Книга I и Книга II

    Со всеми 3D-чертежами, которые мы используем сегодня, ремесленник, который проводит всю свою жизнь, выполняя несколько простых операций, имеет мало шансов проявить свой интеллект и, таким образом, развращает дух своего разума. Эти книги предназначены для всех, кто интересуется изучением геометрического процесса построения каркаса крыши, который можно использовать на строительной площадке.А также тригонометрические формулы, которые произошли от геометрии. Большая часть геометрии в книгах будет впервые объяснена на английском языке для геометрических рисунков. Французские рисунки Art du Trait и немецкие Shiften — это интеллектуальные упражнения в трехмерных линиях. Однако точная компоновка стропил может быть достигнута только при знании геометрии, образующей параллелограмм в сложном стыке.

    Большинство крыш можно рассчитать с помощью калькулятора CMC.Для сложной конструкции крыши необходимо использовать тригонометрию или геометрию. В этой книге больше тригонометрии, чем во всех книгах по каркасу крыш, написанных на английском языке, вместе взятых. Тем не менее, в книге также есть более 1000 геометрических чертежей каркаса крыши для плотников, которым неудобно пользоваться тригонометрией.

    Эта книга не помещается в корзину для обеда ваших сестер. Он был написан, чтобы сделать сложный каркас крыши простым.
    5 различных техник стрижки ведьмы.
    Базовые знания по каркасу крыши начинаются с геометрии, а не с калькулятора CMC.
    Точная компоновка стропил выполняется с помощью отвесов и линий уровня.
    Упрощенный каркас вальмовой крыши Упрощен, чтобы конкурировать с королем ублюдков — Райаном Смитом
    Метод Grasshopper для наклонных вальмовых стропил.

    Ссылка на покупку книги:


    Знания

    Точная компоновка стропил может быть достигнута только при знании геометрии, образующей параллелограмм в составном стыке. Заберите у плотников угольник, калькулятор CMC и циркулярную пилу, чтобы показать вам, что они действительно знают о резке стропил.Могут ли они разметить и обрезать вальмовое стропило без использования этих инструментов? Эти книги помогут вам приобрести знания, которые передавались строителями прошлого.
    Цели

    Информация, представленная в некоторых книгах по каркасу крыш, может быть ошеломляющей. Моя основная цель при написании этих книг — поделиться знаниями, которые я получил, читая и изучая книги по каркасу крыши. Легко думать, что вы знаете все о каркасе крыши, синдроме большой рыбы в маленьком пруду, пока вы не увидите или не изучите каркас крыши со всего мира и от строителей прошлого.Я так же виновен, как и любой другой, из-за синдрома большой рыбы в маленьком пруду, каркаса крыши в районе залива Сан-Франциско в разгар эры обычных каркасных крыш, до появления ферм крыши. Теперь, когда я много изучил геометрию и тригонометрию, я знаю, что использование теоремы Пифагора в 1980-х годах было похоже на шаги кролика по сравнению с тем, что я знаю и умею делать сейчас.
    Король, королева и рыцарь каркаса крыши:
    1: Опорный угол вальмового стропила
    2: Угол скоса скоса
    3: Поверхность крыши — углы обшивки.

    Все углы каркаса крыши, которые мы используем, основаны на этих трех углах. Для вертикальных вальмовых стропил угол подпирания вальмового стропила и углы обшивки крыши определяют разрез на древесине. Для наклонных стропил угол скоса ендовой шпалы и углы обшивки крыши определяют срезы стропил для наклонных стропил.

    Смещение вальмового стропила со смещением, смещение отвеса, линия DP-тени и проектирование усреднения крыши — это четыре других метода, которые необходимо изучить и выучить, чтобы перейти от крупной рыбы в маленьком пруду, чтобы конкурировать в мировых навыках каркас крыши.В крыше есть и другие области, которые необходимо изучить, но эти семь угловых приемов должны стать основой для всех кровельных каркасов.

    Не изобретайте заново велосипед, как я был виновен, изучите эти семь углов — приемы. Это было передано через века. Строители прошлого упростили нам задачу. Все, что нам нужно сделать, это изучить методы, которые они использовали от средневековья до наших дней. И мы используем циркулярные пилы вместо широких топоров, ручные пилы, чертежные ножи, долота, бисайгуэ и т. д… обрезать наши стропила.

    Страниц из книги:

    Книга Содержание

      Книга I
    • Основы единичного круга для разработки тригонометрических функций
    • «Единичный круг» — это круг с радиусом 1
    • Тригонометрические формулы тождества тетраэдра Джо Бартока
    • Фундаментальные соотношения вальмовых крыш Джо Бартока
    • Тригонометрические тождества
    • Формулы закона синусов
    • Формулы закона косинусов
    • Углы каркаса крыши в развернутом тетраэдре
    • Канадский и американский геометрический каркас крыши
    • Проявление с использованием квадрата стального каркаса
    • Определения углов каркаса крыши Джо Бартока
    • Тригонометрические формулы идентичности деревянных каркасов Джо Бартока
    • Формула угла Хокиндейла для деревянного каркаса
    • Фрэнк Л.Мартиндейл — Х. Л. МакКиббен — Л. Э. Грей
    • Риз Хокинс Ачесон
    • Эд Левин
    • Кертис Милтон
    • Углы деревянного каркаса: S, D, R1, R2, R3, R4, R5, R6, R7
    • П1, П2, П3, П4, П5, П6, П7
    • С1, С2, С3, С4, С5, С6, С7, С8,
    • Углы деревянного каркаса: A5, A7, A8, A9
    • Р5Б, А5Б, Р5П, А5П, Р4Б, Р4П,
    • П4БВ, П5БВ, Р6П, Р6ПБВ, Р7БВ, ВСБ,
    • Формула усреднения кровли: RA
    • Тригонометрические формулы угла наклона пильного полотна
    • Углы Трето, Трето-а-Деверс
    • Срез тетраэдра для тригонометрических формул
    • Тригонометрические формулы платоновых тел
    • Тригонометрические формулы платонового твердого тетраэдра
    • Тригонометрические формулы платонового твердого шестигранника
    • Тригонометрические формулы платонового твердого октаэдра
    • Тригонометрические формулы платонового твердого додекаэдра
    • Тригонометрические формулы платонового твердого икосаэдра
    • Вспомогательные чертежи платоновых и архимедовых тел
    • Архимедовы тела с боковыми срезами нарожных стропил
    • Столярные изделия из архимедовых твердых тел
    • Архимедов сплошной усеченный тетраэдр
    • Архимедов сплошной ромбокубооктаэдр
    • Архимедов сплошной кубооктаэдр
    • Архимедов сплошной усеченный шестигранник
    • Архимедов сплошной усеченный октаэдр
    • Архимедов сплошной усеченный кубооктаэдр
    • Краткий справочник по тригонометрическим формулам
      Книга 2
    • Трактат о тех частях геометрии, которые нужны мастерам
    • Урок прикладной геометрии и евклидовой геометрии
    • Пентагон, образованный из 5 кругов
    • маргаритка — stumpEnNailen Test
    • Глоссарий — Словарь
    • Складная крыша
    • Метод демигриссема
    • Разработка нестандартной вальмовой крыши — Билли Диллон
    • Когда рушатся крыши — Уилл Бимер
    • Формулы и геометрия составного угла вальмовой и ендовой крыши
    • Фундаментальные соотношения вальмовых крыш Джо Бартока
    • Кролик — Тест на кузнечика
    • Змея — Тест двухголового змея
    • Warlock Cut и секретная линия
    • Призматические плоскости в каркасе крыши
    • Теорема Пифагора
    • Опорные уголки для вальмовых стропил
    • Базовый сдвиг вальмового стропила
    • Базовый сдвиг вальмовых стропил на стройплощадке
    • Сдвиг линии отвеса вальмового стропила
    • Домкратная стропильная доска
    • Пример смещения линии отвеса вальмового стропила
    • Равный свес для крыш с неравным уклоном
    • Использование квадратного сечения стального каркаса для разрезов с верхним скосом
    • Сдвиг линии отвеса домкрата с угольником
    • Домкратный стропильный отвес
    • Краткий справочник по тригонометрическим формулам
    • Сдвиг линии отвеса вальмового стропила на рабочей площадке
    • Основные длины стропил
    • Длина стропил
    • Прогоны Стропила — Фризовые блоки — Panne — Pfetten
    • Прогоны — вырезы в обшивке крыши на поверхности крыши
    • Кромка для прогона — вырез сиденья — угол нижней лапы
    • Shadow Line — прогонные стропила — геометрически
    • Угол наклона пильного полотна
    • Прогон Стропила Геометрически
    • Угол нижнего когтя домкрата
    • 4 удара по площади для углов нижней челюсти
    • Ведьмин разрез — Hexenschnitt
    • Квадратная задняя панель
    • Усреднение крыши — Проектирование крыши — Dachausmittlung
    • Усреднение наклонного конька и крыши — проектирование крыши
    • Дизайн крыши — Поверхность крыши — Dachausmittlung
    • Полигональный каркас крыши
    • Многоугольный каркас крыши Восьмиугольный
    • Геометрическая разработка каркаса восьмиугольной крыши
    • Восьмиугольный каркас крыши с 4 торцами
    • Восьмиугольные вырезы для каркаса крыши
    • Пример каркаса восьмиугольной крыши
    • Многоугольный шестигранный каркас крыши
    • Геометрическая разработка каркаса шестигранной крыши
    • Многоугольный каркас крыши Pentagon
    • Геометрическая разработка каркаса крыши Pentagon
    • Каркас крыши круглой башни
    • Круглая башня, 4 торцевых выреза каркаса крыши
    • Круглая башня Скошенная головка вырезает каркас крыши
    • Схема стропил круглой башни Каркас крыши
    • Каркас пирамидальной крыши
    • Пирамидальная квадратная крыша с одинаковым наклоном
    • Каркас прямоугольной неравноскатной пирамидальной крыши
    • Каркас крыши эркера
    • Пример каркаса крыши с эркером
    • Эркер соответствует каркасу двускатной крыши
    • Каркас крыши изогнутого эркера
    • Каркас крыши эркера разной длины
    • Каркас крыши эркера с равным свесом
    • Неравносторонний восьмиугольник, геометрический и тригонометрический
    • Каркас спальной крыши Layover Valley
    • Каркас стропильной крыши Valley — de noue — Kehlsparren
    • Каркас стропильной крыши неправильной формы
    • Разделение вальмовых и ендовных стропил пополам Каркас крыши
    • Каркас вальмовой стропильной крыши
    • Стропила долины к вальмовым стропилам Домкраты Каркас крыши
    • Каркас крыши шпалы Valley
    • Геометрически стропила Valley Layover
    • Каркас крыши California Valley для установки под углом
    • Каркас вальмовой крыши с укороченным носом
    • Обрезной каркас вальмовой крыши
    • Каркас вальмовой крыши Alhambra Granada
    • Каркас крыши с граблями
    • Каркас наружной вальмовой крыши
    • Наклонные стены, повернутые в поверхность крыши
    • Уголки бункера
    • Уголки коронки
    • Слуховое окно для сарая — Каркас скатной крыши
    • Обрамление слухового навеса CutIn
    • Каркас крыши со сводчатым потолком
    • Каркас мансардного потолка со сводчатым потолком с неравным уклоном
    • Трапеция с неравным свесом
    • Трапеция с равным выступом
    • Уголки каркаса носовой крыши
    • Перпендикулярные угольники для носовых стропил
    • Неравноскатные крыши с использованием закона синусов
    • Крыша с неравным уклоном с тригонометрической линией плиты неравной высоты
    • Фронтонные стропила с разным наклоном и разной высотой пластин Пример
    • Алмазные уголки для вальмовых стропил
    • Каркас вальмовой стропильной крыши Chanlattée
    • Крестовая крыша Сент-Эндрюс на отвесном вальмовом стропильном каркасе
    • Вальмовые стропила Devers
    • Вальмовые стропильные столы Devers для крыш с одинаковым уклоном
    • Английский, французский, немецкий, русский переводы
    • Стальной каркас с равноскатной крышей
    • Стропильные столы для крыш с одинаковым уклоном
    • TFG — Ядро каркаса крыши
    • Сложная геометрия планировки крыши
    • Прогон угловой угловой обрамляющий квадрат Использование
    • Множитель прогона прогона для углового обрамления прогонов, использование квадрата для пятиугольника
    • Множитель длины прогона для углового обрамления прогонов, использование квадрата для шестигранника
    • Множитель прогона прогона для углового обрамления прогонов, использование квадрата для восьмиугольника
    • Экзамен резчика крыш, уровень 1, угол наклона 90° с одинаковым уклоном
    • Экзамен кровельщика, уровень 2, неравный угол наклона 90°
    • Экзамен кровельщика уровня 3, пятиугольник с хвостовиками стропил 75°
    • Экзамен резчика крыш 4-го уровня, веерообразные стропила с квадратными хвостовиками
    • Экзамен кровельщика 5-го уровня, фронтон с неравным уклоном
    • Экзамен на резчика крыш, уровень 6, многоугольник с одинаковым уклоном
    • Экзамен кровельщика, уровень 7, неравномерный уклон с углами настила не 90°
    • Список книг — Ссылка
    • Книга III — Книга IV Ссылка
    • Краткий справочник по тригонометрическим формулам

    Калькулятор крыши долины

    Крыша долины

    Опция ендовы крыши используется для расчета ендовы на 90 градусов. пересекающиеся крыши с равными скатами и плитами стен на одной высоте.Высота пятки, свес, коньковые и бордюрные доски для обеих крыш будут одинаковыми. Крышу слепой долины можно использовать для расчета желобов для крыш с неравными уклонами.

    При одинаковой ширине основной и вспомогательной крыш два ендовных стропила одинаковой длины сойдутся в центре на коньке главной крыши. Когда ширина основных и второстепенные крыши не равны, длинная ендовная стропила будет проходить от одного внутреннего угла пересекающиеся крыши с коньком основной крыши и коротким ендовным стропилом будут бежать от противоположного внутреннего угла пересекающихся крыш к точке на длинной ендовное стропило на одной линии с коньком малой крыши.

    Расчет ендовной крыши

    Выберите Valley из выпадающего списка Roof Type или нажмите на соответствующую кнопку на панели инструментов, чтобы рассчитать ендовную крышу. В окне предварительного просмотра отображается вид в плане крыши долины.

    Вкладка «Дизайн»

    Склон
    Введите или выберите уклон обычных стропил.

    Примечание: Уклон основной и вспомогательной крыш должен быть одинаковым.

    Основная ширина
    Введите ширину здания, покрытого основной крышей. Главная крыша всегда шире двух пересекающихся крыш.
    Малая ширина
    Введите ширину здания, покрытого второстепенной крышей.
    Свес
    Введите горизонтальный свес обычного стропила, включая лицевую доску.

    Примечание: свес будет одинаковым для обеих крыш.

    Высота каблука/седла
    Примите размеры высоты каблука и выреза сиденья по умолчанию или переопределите значения по умолчанию. путем блокировки одного или другого и ввода нового значения.

    Примечание. Высота пятки будет одинаковой для обеих крыш.

    Размеры пиломатериалов
    Введите или выберите размеры пиломатериалов для обычных стропил, ендовных стропил, коньковая доска и фризовая доска.
    Лицевая панель Тип
    Выберите «Отвес» или «Квадратный разрез» в раскрывающемся списке.

    Вкладки для рисования

    Основной обыкновенный
    На вкладке «Главное общее» отображается вид сбоку основного общего стропила крыши с размерами.
    Второстепенный Общий
    На вкладке «Второстепенные общие» отображается вид сбоку второстепенных общих стропил крыши с размерами.
    Долина
    На вкладке разжелобка отображается вид с размерами сбоку и вид сверху на стропило развала. для долины с равными пролетами.
    Короткая долина
    На вкладке «Короткий разжелобок» отображается вид с размерами сбоку и вид сверху короткого стропила разжелобка. для долины с неравными пролетами.
    Лонг-Вэлли
    На вкладке «Длинный ендов» отображается вид сбоку и вид сверху длинного стропила ендовы с размерами. для долины с неравными пролетами.
    Домкраты
    На вкладке «Домкраты» отображается вид с размерами сбоку и вид сверху на домкратные стропила ендовной крыши. Чертежи являются репрезентативными для всех нарожных стропил и не включают общие длины, которые доступны на вкладке Макет.
    Макет
    На вкладке «Компоновка» отображается вид в плане крыши ендовы, показывающий расположение и длина нарожников и натяжных стропил. Угол обшивки и Также отображается общая разница нарожных стропил.

    Панель инструментов макета отображается ниже на главной панели инструментов, когда выбрана вкладка «Макет», и содержит параметры, влияющие на раскладка нарожников и накосных стропил.

    Расстояние
    Выберите расстояние между центрами из раскрывающегося списка.
    Major Last Common / o.c. от перекрестка
    Поле ввода «Major Last Common» и флажок «O.C. от пересечения» Полевой контроль рядом с ним контролирует расположение основного домкрата и каленых стропил.

    При установленном флажке «О.С. от пересечения» значение в Поле «Major Last Common» рассчитано для размещения нарожных стропил по центру. от центра долины и поле ввода отключено.

    Если флажок «О.к. от пересечения» снят, Поле ввода «Major Last Common» включено со значением, рассчитанным для «о.в. от пересечения» в качестве значения по умолчанию. Компоновка нарожных стропил можно регулировать в любом направлении, увеличивая или уменьшая значение в этом поле пока не будет достигнута желаемая планировка.

    Второстепенный Последний Обычный / o.c. от перекрестка
    Поле ввода «Второстепенный последний общий» и флажок «О.С. от пересечения» поле рядом с ним контролируют расположение второстепенных домкратов и калечат стропила.

    При установленном флажке «О.С. от пересечения» значение в Поле «Второстепенный последний общий» рассчитывается для размещения нарожных стропил по центру. от центра долины и поле ввода отключено.

    Если флажок «О.к. от пересечения» снят, Поле ввода «Младший последний общий» включено со значением, рассчитанным для «о.в. от пересечения» в качестве значения по умолчанию. Компоновка нарожных стропил можно регулировать в любом направлении, увеличивая или уменьшая значение в этом поле пока не будет достигнута желаемая планировка.


    © 2022 — Внимание к деталям

    Советы, как скрыть кривую линию крыши

    Кривая крыша: Это то, что есть во многих старых домах в районе Кобб.Почему? По мере того, как дом с годами оседает, фундамент может сдвигаться. Из-за этого стены деформируются, а крыша выглядит кривой. Возраст часто является причиной кривых крыш, однако есть и другие причины.

    Вот более пристальный взгляд на то, что может создавать кривую крышу:

    • Почва может сдвигаться, в результате чего одна сторона дома проваливается в землю. В этих случаях линия крыши может выглядеть криво, хотя на самом деле проблема заключается в фундаменте.
    • Фундамент может треснуть.
    • Желоба могут расшататься, из-за чего линия крыши будет казаться кривой.
    • Черепица могла быть установлена ​​неправильно, что привело к неравномерному внешнему виду.

    Что делать?

    Если вы заметили кривую линию крыши, вам следует нанять специалиста по кровле. Профессионал должен оценить весь ваш дом и найти признаки проблем с фундаментом или водосточными желобами. Профессионал также должен тщательно осмотреть крышу на наличие проблем (таких как неисправная черепица, провисшая крыша, проблемы с коньками, сломанные хомуты, проблемы с фермами или коробление в целом).

    Если проблема связана с крышей, специалист может решить эти проблемы. Если проблема незначительна (например, провисание в одной области крыши), вы сможете обойтись незначительным и менее дорогостоящим ремонтом. Однако, если есть несколько проблем (например, со стропилами), вам может потребоваться заменить всю крышу.

    Сокрытие проблемных мест

    Если вы не можете вложить средства в замену крыши или простой ремонт, вы можете попытаться отрегулировать желоба так, чтобы линия крыши выглядела ровной.Если фундамент является корнем проблемы, лучше не оставлять этот вопрос без внимания. Сразу закрепите фундамент, и вы заодно обеспечите ровную крышу. Также можно снять сайдинг и установить деревянную, кирпичную или цементную плиту, чтобы преодолеть странные углы в старом доме.

    Не всегда можно просто исправить кривую крышу. Самое главное помнить, что неровная линия крыши часто является признаком серьезной проблемы — либо с фундаментом, либо с крышей. Всегда консультируйтесь со специалистом по кровле за помощью с проблемной линией крыши.

    Источник изображения: Flickr

    Что находится на крыше? Доступны варианты крыши

    Двускатная крыша  – имеет треугольную форму; также известны как скатные или остроконечные крыши и очень популярны.

    Плюсы: Двускатные крыши легко пропускают воду и снег, дают больше места для чердака или сводчатых потолков и обеспечивают лучшую вентиляцию. Их простая конструкция позволяет легко их строить и дешевле, чем более сложные конструкции.



    Минусы: двускатные крыши могут быть проблематичными в районах с сильным ветром и ураганами.Если рамы не будут должным образом сконструированы с соответствующими опорами, крыша может рухнуть. Сильный ветер также может привести к отслаиванию материалов от двускатных крыш. Если свес слишком большой, ветры могут создать подъем внизу и привести к тому, что крыша оторвется от стен.



    Если двускатная крыша используется в районах с сильным ветром, убедитесь, что используются надлежащие распорки, и проверьте крышу после сильного шторма, чтобы убедиться в отсутствии повреждений.



    Шатровая крыша  – скаты со всех четырех сторон одинаковой длины и сходятся вверху, образуя конек.

    Плюсы: Шатровые крыши более устойчивы, чем двускатные. Внутренний наклон всех четырех сторон делает его более прочным и долговечным. Они отлично подходят как для сильного ветра, так и для заснеженных районов. Наклон крыши позволяет снегу легко соскальзывать без стоячей воды. Шатровые крыши предлагают дополнительное жилое пространство для сводчатых потолков или чердака. Они также обеспечивают большую вентиляцию и могут делать дополнения, такие как слуховые окна или воронье гнездо.



    Минусы: Вальмовые крыши дороже в строительстве, чем двускатные.Это более сложная конструкция, требующая большего количества строительных материалов. Кроме того, дополнительные швы могут облегчить образование протечек воды, если кровельная система установлена ​​неправильно.



    Крыша солончака  – двухэтажная спереди и одна сзади, с двускатной крышей с неравными сторонами, короткая и высокая спереди и длинная и низкая сзади. Передняя часть дома плоская, а задняя линия крыши имеет крутой скат.

    Плюсы: Наклон позволяет воде легко стекать, что делает крышу солончака подходящей для районов, где бывают сильные дожди.Асимметричная конструкция делает ее более прочной, чем простая двускатная крыша. Это добавляет больше жилой площади, делая дом полутора-двухэтажным.



    Минусы: конструкция может быть сложной, что увеличивает стоимость строительства. Несмотря на то, что предоставляется больше жилой площади, это не так много, как обычная скатная крыша. Кроме того, в некоторых комнатах могут быть наклонные потолки.



    Плоская крыша  – Кажется, что она абсолютно плоская, но имеет небольшой уклон для стока и дренажа воды.Хотя крыша в этом стиле обычно используется в промышленных или коммерческих зданиях, ее можно найти и на домах.

    Плюсы: Простота сборки и требует меньше строительных материалов, что снижает затраты. Это позволяет больше жилой площади на крыше для внутреннего дворика, сада. Отопительные и охлаждающие агрегаты также можно размещать на плоских крышах, скрывая их от глаз. Дизайн также подходит для установки фотоэлектрических панелей для более энергоэффективного и энергонезависимого дома.



    Минусы: Малый уклон делает плоские крыши более восприимчивыми к протечкам воды.Они не рекомендуются для областей с сильными дождями или сильными снегопадами. Хотя первоначальные затраты на строительство плоской крыши дешевле, чем на скатную крышу, в долгосрочной перспективе они могут быть дороже из-за затрат на техническое обслуживание, текущий ремонт и замену крыши.

    Обеспечение водонепроницаемости плоской крыши является обязательным. Лучше всего использовать сплошной материал без швов. Наиболее распространенными материалами являются гудрон и гравий, рулонная кровля, металлические листы, ПВХ, ТПО и резиновая мембрана.



    Крыша-бабочка  – V-образная крыша, состоящая из двух тандемных частей, расположенных под углом снаружи.Средняя часть наклонена вниз, где две части встречаются в долине. Общий эффект — крылья бабочки в полете.

    Плюсы: Верхний угол внешних краев позволяет использовать окна большего размера. Это дает дому больше естественного света, снижает счета за отопление зимой и придает дизайну ощущение открытости. Долина в средней части крыши-бабочки позволяет собирать дождевую воду, что делает ее полезной для районов с сильной засухой. Крыша-бабочка подходит для экологически чистого дизайна дома, так как солнечные панели, системы сбора воды и естественное освещение могут быть легко включены.



    Минусы: Сложность конструкции удорожает крышу-бабочку. Мало того, что первоначальные затраты выше, чем у обычных крыш, но и обслуживание будет дороже.



    Использование сплошной непрерывной мембраны без швов является ключом к сохранению водонепроницаемости крыш типа «бабочка». Другими вариантами являются использование металла, органических материалов или солнечных батарей.

    Что такое крыша: доступные варианты крыши

    Двускатная крыша  – треугольной формы; также известны как скатные или остроконечные крыши и очень популярны.



    Плюсы: Двускатные крыши легко пропускают воду и снег, дают больше места для чердака или сводчатых потолков и обеспечивают лучшую вентиляцию. Их простая конструкция позволяет легко их строить и дешевле, чем более сложные конструкции.



    Минусы: двускатные крыши могут быть проблематичными в районах с сильным ветром и ураганами. Если рамы не будут должным образом сконструированы с соответствующими опорами, крыша может рухнуть. Сильный ветер также может привести к отслаиванию материалов от двускатных крыш.Если свес слишком большой, ветры могут создать подъем внизу и привести к тому, что крыша оторвется от стен.



    Если двускатная крыша используется в районах с сильным ветром, убедитесь, что используются надлежащие распорки, и проверьте крышу после сильного шторма, чтобы убедиться в отсутствии повреждений.



    Шатровая крыша  – скаты со всех четырех сторон одинаковой длины и сходятся вверху, образуя конек.



    Плюсы: Шатровые крыши более устойчивы, чем двускатные.Внутренний наклон всех четырех сторон делает его более прочным и долговечным. Они отлично подходят как для сильного ветра, так и для заснеженных районов. Наклон крыши позволяет снегу легко соскальзывать без стоячей воды. Шатровые крыши предлагают дополнительное жилое пространство для сводчатых потолков или чердака. Они также обеспечивают большую вентиляцию и могут делать дополнения, такие как слуховые окна или воронье гнездо.



    Минусы: Вальмовые крыши дороже в строительстве, чем двускатные. Это более сложная конструкция, требующая большего количества строительных материалов.Кроме того, дополнительные швы могут облегчить образование протечек воды, если кровельная система установлена ​​неправильно.



    Крыша солончака  – двухэтажная спереди и одна сзади, с двускатной крышей с неравными сторонами, короткая и высокая спереди и длинная и низкая сзади. Передняя часть дома плоская, а задняя линия крыши имеет крутой скат.



    Плюсы: Наклон позволяет воде легко стекать, что делает крышу солончака подходящей для районов, где бывают сильные дожди.Асимметричная конструкция делает ее более прочной, чем простая двускатная крыша. Это добавляет больше жилой площади, делая дом полутора-двухэтажным.



    Минусы: конструкция может быть сложной, что увеличивает стоимость строительства. Несмотря на то, что предоставляется больше жилой площади, это не так много, как обычная скатная крыша. Кроме того, в некоторых комнатах могут быть наклонные потолки.



    Плоская крыша  – Кажется, что она абсолютно плоская, но имеет небольшой уклон для стока и дренажа воды.Хотя крыша в этом стиле обычно используется в промышленных или коммерческих зданиях, ее можно найти и на домах.



    Плюсы: Простота сборки и требует меньше строительных материалов, что снижает затраты. Это позволяет больше жилой площади на крыше для внутреннего дворика, сада. Отопительные и охлаждающие агрегаты также можно размещать на плоских крышах, скрывая их от глаз. Дизайн также подходит для установки фотоэлектрических панелей для более энергоэффективного и энергонезависимого дома.



    Минусы: Малый уклон делает плоские крыши более восприимчивыми к протечкам воды.Они не рекомендуются для областей с сильными дождями или сильными снегопадами. Хотя первоначальные затраты на строительство плоской крыши дешевле, чем на скатную крышу, в долгосрочной перспективе они могут быть дороже из-за затрат на техническое обслуживание, текущий ремонт и замену крыши.
    Плоская крыша должна быть водонепроницаемой. Лучше всего использовать сплошной материал без швов. Наиболее распространенными материалами являются гудрон и гравий, рулонная кровля, металлические листы, ПВХ, ТПО и резиновая мембрана.



    Крыша-бабочка  – V-образная крыша, состоящая из двух тандемных частей, расположенных под углом снаружи.Средняя часть наклонена вниз, где две части встречаются в долине. Общий эффект — крылья бабочки в полете.



    Плюсы: Верхний угол внешних краев позволяет использовать окна большего размера. Это дает дому больше естественного света, снижает счета за отопление зимой и придает дизайну ощущение открытости. Долина в средней части крыши-бабочки позволяет собирать дождевую воду, что делает ее полезной для районов с сильной засухой. Крыша-бабочка подходит для экологически чистого дизайна дома, так как солнечные панели, системы сбора воды и естественное освещение могут быть легко включены.



    Минусы: Сложность конструкции удорожает крышу-бабочку. Мало того, что первоначальные затраты выше, чем у обычных крыш, но и обслуживание будет дороже.



    Использование сплошной непрерывной мембраны без швов является ключом к сохранению водонепроницаемости крыш типа «бабочка». Другими вариантами являются использование металла, органических материалов или солнечных батарей.

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
