Двухскатная ломаная крыша своими руками — устройство и монтаж (фото, видео, чертежи)

Каждый разумный домовладелец хочет обустроить своими руками комфортное, удобное жилище, но при этом рационально распорядиться семейным бюджетом. Для этого необходимо вдумчиво подходить к выбору каждого строительного решения, оценивая эффективность, сравнивая с альтернативными вариантами. Все чаще при строительстве домов эконом-класса застройщиками используется двухскатной ломаная крыша, которая служит прекрасной защитой от непогоды, великолепно справляется с повышенной нагрузкой при выпадении снежного покрова, дает возможность обустройства просторного мансардного помещения пригодного для жилья.

Содержание статьи

• 1 Преимущества конструкции
• 2 Этапы строительства
  • 2.1 Составление проекта, необходимые расчеты
  • 2.2 Конструкция стропильной системы
  • 2.3 Используемые материалы, необходимые инструменты
  • 2.4 Утепление и организация освещения
• 3 Видео-инструкция

Преимущества конструкции

Двухскатная ломаная крыша в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник.

Чаще всего двухскатная ломаная крыша используется, если есть необходимость использовать мансарду в качестве жилого помещения. Ведь геометрия скатов позволяет максимально эффективно распорядиться имеющейся площадью, своими руками оборудовать высокий горизонтальный потолок, вентилируемый чердак, боковые отсеки для сезонного хранения вещей.

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, ломаная мансардная крыша будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Этапы строительства

Составление проекта, необходимые расчеты

Так как двускатная ломаная кровля считается довольно сложной, для строительства используются инженерные расчеты, которые можно произвести своими руками или при помощи специальной компьютерной программы. Расчет включает в себя определение следующих параметров:

• Постоянная нагрузка. Определяется суммированием массы всех материалов, составляющих кровельный пирог, стропильной системы, мансардного пола. Проще говоря, это собственный вес конструкции.
• Временная нагрузка. Этот показатель варьируется в зависимости от местности, в которой будет вестись строительство. Он зависит от толщины выпадающего снежного покрова, учитывает ветровые нагрузки.
• Общая нагрузка. Вычисляется сложением значений постоянной и временной нагрузки. Строят чертежи, отражающие все виды воздействующих на крышу нагрузок.

Конструкция стропильной системы

Стропильная система ломаной крыши на первый взгляд довольно сложна. Кажется, что сборка под силу лишь профессиональной бригаде, однако с этой задачей могут справится своими руками три человека, имеющие базовые начальные навыки работы с деревом. Несомненным плюсом является то, что для этого не требуется ни сложная техника, ни специальный инструмент. Система стропил для обустройства пятиугольной мансардной кровли относится к комбинированному типу, она сочетает некоторое элементы от наслонной, а некоторые от висячей. Ломаная крыша, а точнее ее стропильная система, состоит:

1. Верхние стропила наслонного типа. Они изготавливаются из ровных, прочных досок, под небольшим углом сходящихся с образованием конька. Коньковый прогон не используется, так как опираются эти стропила на стойки. Испытывают нагрузку на прогиб, на распирание.
2. Ригели. Затяжки, связывающие верхние стропила внизу ног. Они также изготавливаются из досок толщиной 50-100 мм, они также используются в качестве каркаса для потолка мансарды. Основная задача — гасить распирающую нагрузку от стропил.
3. Бабка. Подвеска из бруса, связывающая конек кровли с ригелем, предотвращающая провисание ригеля, если он имеет достаточно большую длину.
4. Стойки. Вертикальные опоры, на которые наслоняются верхние стропила. Изготавливаются из бруса квадратного или прямоугольного сечения. Также стоки образуют каркас, обшив который, получают мансардные стены.
5. Нижние висячие стропила. Изготовленные по шаблону из досок 50х150 мм или 100х150 мм, они верхушкой упираются в ригель, а нижней — в мауэрлат. Испытывают нагрузку лишь на прогиб, которая минимизируется подкосами. Крепятся по типу ползуна, не жестко.
6. Подкосы. Угловые подпорки, уменьшающие прогиб висячих стропил. Одной стороной они упираются в стойку, другой в стропила.
7. Мауэрлат. Толстый, прочный брус, выполняющий роль основы для кровли, предотвращающий опрокидывание ветром ее скатов. В него опираются висячие стропила. Мауэрлат крепят вдоль двух противоположных несущих стен, на шпильки с бетонной связкой. Он также равномерно распределяет вес кровли на поверхность перегородки.
8. Балки перекрытий. Горизонтальные балки, на которые опираются стойки, а также на которых выполняется монтаж мансардного пола.

Не смотря на кажущуюся сложность, такая стропильная система достаточно просто монтируется своими руками, так как сборка ферм осуществляется на земле, на верх поднимаются уже готовые конструкции, которые нужно только закрепить.

Используемые материалы, необходимые инструменты

Все материалы, которые могут понадобится в строительстве ломаной кровли своими руками достаточно доступны по цене. Однако, требуется их относительно большое количество, поэтому такая крыша считается более дорогостоящей, чем, к примеру, простая двухскатная.

• Брус из твердых хвойных пород для изготовления стоек, балок перекрытий, затяжек, ригелей, мауэрлата. Сечение бруса определяется путем расчета нагрузки, чаще всего пиломатериал 100х100 мм или 150х150 мм.
• Обрезная доска 50х150 мм или 100х150 мм для стропил, подкосов. Можно использовать лишь первосортный материал, ровный, без сучков, сколов.
• Необрезная доска для создания обрешетки.
• Материал для обшивки фронтонов. Это может быть вагонка, блокхаус или сайдинг.
• Утеплитель для термоизоляции фронтонов. Чаще всего для это используют минеральную вату на основе базальта толщиной 150 мм.
• Пароизоляционная пленка, гидроизоляционная мембрана нужны для формирования кровельного пирога.
• Кровельный материал, в качестве которого можно использовать металлочерепицу, ондулин, шинглас, шифер.
• Крепеж.

Хотя считается, что специального инструмента для монтажа такой кровли не нужно, все хорошо, если вы располагаете качественным шуроповертом, болгаркой, дрелью. Они сделают рабочий процесс более быстрым, простым. А владельцы электрический рубанков могут с его помощью сэкономить: купить неоструганные пиломатериалы, обработать их самостоятельно. Так как кровля изготавливается большей частью из древесины, а она подвержена воздействию влаги, обязательна обработка всех ее частей антисептическим составом.

Утепление и организация освещения

Так как предполагается использование мансардного помещения как жилого, ломаную кровлю необходимо утеплить. Термоизолировать нужно не только фронтоны, но также непосредственно скаты. Термоизоляция скатов сослужи вам двойную службу: не только предотвратит уход тепла в холодное время года, но и предотвратит от чрезмерного перегрева от крыши в жаркое. Фронтоны чаще всего утепляют минеральной ватой снаружи или изнутри помещения, для скатов же обычно используют самый обычный пенопласт. Качественно выполненное утепление сэкономит хозяевам немалые средства, которые они тратили бы на отопление.

Помещение, в котором отсутствует естественное освещение, нельзя использовать для проживания. Поэтому следует предусмотреть установку окон, которые могут располагаться или на щипцовой стене, или на скате кровли.

Если выбор пал на мансардные окна, то они должны быть специальными, изготовленными с учетом места их установки: их рама должна быть усилена, предусмотрена дополнительная гидроизоляция, специальных механизм открывания, пленка, защищающая от загрязнений, пыли. Площадь окон может занимать до 1/8 общей площади кровли. Стоимость их довольно высока, поэтому если возможности таких значительных вложений нет, лучше остановится на оборудовании обычных большого размера на обоих фронтонах своими руками.

Двухскатная ломаная кровля при использовании качественных строительных материалов, при соблюдении технологии монтажа своими руками прослужит вам не один десяток лет, поэтому жалеть об этом капиталовложении вам не придется!

Видео-инструкция

Двухскатная ломаная крыша: устройство стропил, мауэрлата

• Установка стоек
• Установка стропильной системы
• Монтаж обрешетки

Крыша, до недавнего времени выполнявшая в основном только защитную функцию, сегодня стала объектом, предоставляющим также дополнительное помещение, которое может стать для человека полноценным жизненным пространством. Наилучшим вариантом для этих целей является ломаная двускатная крыша.

Двухскатная ломаная крыша с мансардой отличается от обычной изломами своих скатов. Плоскости двух прямоугольников, сгибаясь по центру, образуют на стыке ребро, поэтому полученная в результате визуальная геометрия будет ломаной.

Архитектурный проект ломаной крыши считают достаточно дорогостоящим, поскольку для его реализации необходимо довольно большое количество такого строительного материала, как:

•  высококачественная древесина хвойных пород,
•  качественная изоляция, утеплитель и
•  декоративно-отделочный строительный материал.

Тем не менее, ее популярность постоянно растет. Это и понятно, ведь конфигурация подобной крыши позволяет существенно расширять площадь конструкции в ширину, не меняя при этом высоты, что дает возможность обустроить под ней мансарду.

Помимо этого, двухскатная ломаная крыша позволяет устанавливать в скаты окна, что позволяет реально сэкономить на электроэнергии. Несомненно, это еще одно преимущество. Более того, они позволяют получать эстетичные решения здания, скажем, балкон, идеально вписывающийся в торец здания.

Как построить мансардную ломаную крышу ↑

Строительство дома с ломаной крышей, как и любой другой, начинают с составления (вручную или на компьютере) чертежей и плана по ее сооружению. При выполнении чертежей обязательно соблюдают масштаб. На этом этапе работ уже должны быть определены углы наклона скатов, высота конструкции и расположение (а также размеры) оконных проемов мансарды.

Принцип построения заключается в совмещении в единую конструкцию висячих и наслонных стропил, которая образует несущую конструкцию. Угол наклона ломаной крыши в нижней части ската больше, чем в верхней. Конструкция в этом случае усложняется до фермы, то есть в формировании ската в месте перелома участвуют два коротких стропила со стойками и растяжками. Уклон верхней части составляет 25-30°, а в нижней – 65-80°. Нижний пояс полученной фермы станет основой для пола мансарды.

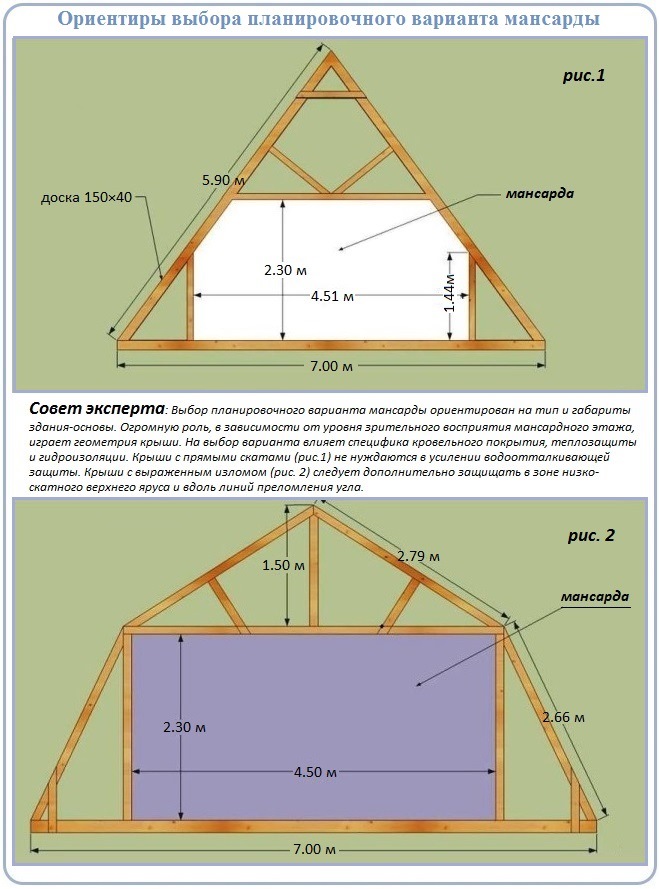

Чертеж стопы и крыши будущего дома имеет примерно следующий вид.

При указанной высоте (3,1м) расположения излома обеспечивается чистовая высота потолков мансардного помещения в 2,5 м. Эта величина и углы наклона, соответственно, в 60° и 30° – рекомендуемые, но их можно и изменить.

После расчета на прочность стропильной системы переходят непосредственно к установке мансардной крыши.

Совет

При устройстве ломаной крыши, включая стропильную систему лучше использовать легкие стройматериалы. Это важно не только для упрощения процесса строительства, но и для обеспечения максимальной безопасности жилого мансардного этажа.

Установка мауэрлата ↑

Мауэрлат распределяет нагрузку, передаваемую стропилами на верхнюю часть стен, и привязывает к ним крышу дома. Опорный брус в случае строительства мансардной двускатной крыши крепится в места наклона стропил с двух сторон. Предварительно требуется провести гидроизоляционные работы, скажем, при помощи рубероида или другого аналогичного материала.

Установку мауэрлата чаще всего проводят, заливая монолитный бетон, и креплением шпилек через брус к стене. Их шаг рассчитывают таким образом, чтобы шпильки оказались между стропильными брусьями. В этом случае в мауэрлатном брусе можно получить минимальное количество близко расположенных врезок, что обеспечит ему наибольшую плотность.

Отверстия под шпильки сверлят точно по их размеру. После установки под низ подкладывают шайбы и закручивают гайками. Если дом новостроящийся, шпильки можно предварительно установить в кладку.

При устройстве новой крыши на старом доме балки перекрытия при взгляде сверху, возможно, не будут формировать строгого прямоугольника. Ничего страшного! Но для удобства проведения дальнейших работ потребуется несколько подправить положение стоек, чтобы была обеспечена строгая параллельность сторон у образующегося прямоугольника.

Установка стоек ↑

По двум линиям сначала выставляют крайние стойки (брус 150*100 мм), после чего промежуточные брусы (150*50 мм) и закрепляют временными распорками. Стойки отбирают высотой на 10-15 см больше требуемой чистовой высоты будущих потолков мансарды.

На прогоны, уложенные на стойки, устанавливают и крепят ригеля. Причем под каждый из них устанавливают временную подпорку.

Установка стропильной системы ↑

Монтаж ломаной крыши наверху достаточно трудоемкий процесс, поэтому готовые фермы собирают на земле, затем подымают их и крепят. Для этого на крыше необходимо соединить бруски. Выполнив все замеры, намечают вырезы для монтажа и выполняют необходимые крепления.

Когда первые две из ферм уже будут собраны, их устанавливают по краям и закрепляют. По их верхней точке (коньку) натягивают уровень. Именно с его помощью устанавливают остальные фермы.

Установив полностью все фермы, их скрепляют между собой, придавая конструкции тем самым большую жесткость. Для этого используют ригели, которые послужат в дальнейшем основой для потолка мансарды.

Если на мансардном этаже дома с ломаной крышей запланированы окна, в стропильной системе делают соответствующие проемы. Для окон с выносом или вертикальной установкой выставляют дополнительную систему стропил.

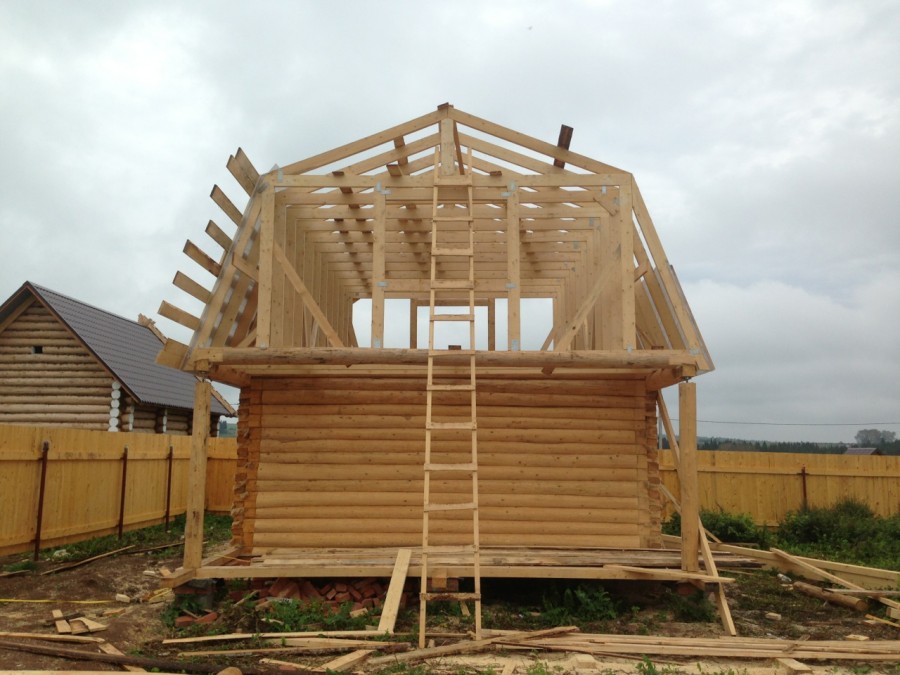

В результате должна получиться примерно такая конструкция.

Монтаж обрешетки ↑

В зависимости от будущего кровельного материала вид обрешетки может отличаться:

•  под мягкие кровельные материалы, скажем, битумную черепицу, необходима сплошная обрешетка, типа листов OSB;
•  под материалы типа шифера или металлочерепицы обрешетку выполняют разреженной с шагом в 20-50 см из обработанных досок.

В завершение проводят монтаж кровельного материала.
