Стропильная система мансардной крыши: устройство, схемы, монтаж

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

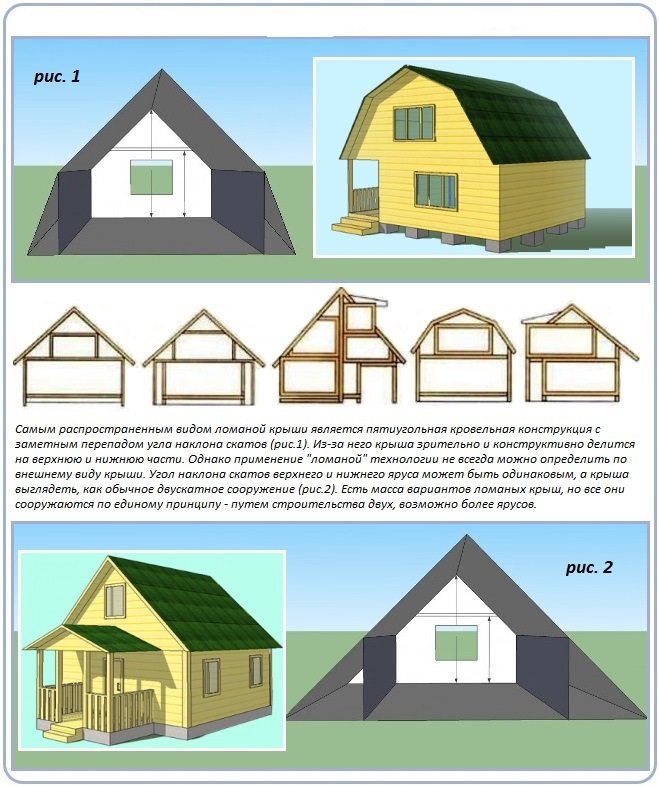

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

  • Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
  • Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно.

Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конс

Двускатная крыша с мансардой — Всё о кровле

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

Для определения конструкции двухскатной крыши следует учитывать.

  • Планировку дома;
  • Габаритные размеры;
  • Толщину стен;
  • Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м. расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов .

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится. С крыши, смонтированной под углом в 450 градусов. снежинки соскальзывают под собственным весом.

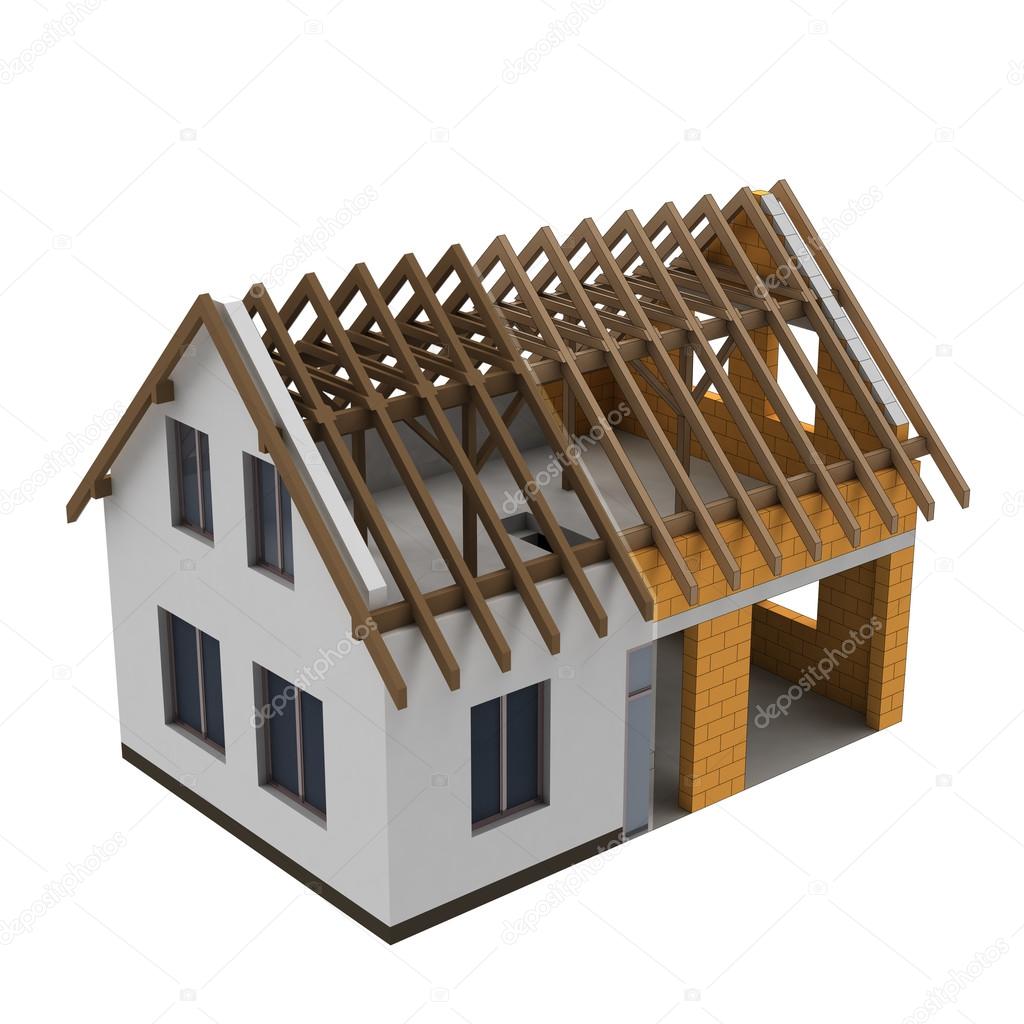

Принцип устройства стропильной системы

Несущая конструкция крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполняются из того же материала.

Важно! Для мансардного помещения при строительстве фронтонов предусматривают устройство оконных проемов.

Принцип висячих стропил основан на распорной системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды.

Затяжка выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают по периметру дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса 100 на 150 мм или 150 на 150 мм на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в 450 градусов. Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки

стропильных ног. на которых делают запилы для лучшего упора в брус мауэрлата.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

  • В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши ;
  • Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки .

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже .

Определяем количество стропильных арок. Для этого:

  • Делим длину строения на расстояние между опорами. Для небольшого загородного дома оптимальный шаг установки стропил – 1 м. Если длина дома — 8 м, то количество арочных конструкций составит:

Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками :

  • Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет 450 градусов. то в верхней точке брусья опираются друг на друга под углом в 900. Верхнее соединение фиксируется металлической накладкой. Затяжка-ригель
    крепится саморезами на высоте предполагаемого потолка мансарды;

Совет! Для увеличения надежности конструкции ригель-затяжку устанавливают с двух сторон фермы. Крепление производят болтами.

  • Стропильную конструкцию поднимают на установочную высоту и крепят к временной опоре на фронтальной стене. Стропильные ноги упирают в мауэрлат местами запилов и прикручивают к предварительно установленным опорам. Под стропила подкладывают деревянные уголки;
  • Отвесом проверяют вертикальность установки фермы;
  • Аналогично устанавливают стропильную арку на противоположной фронтальной стене;
  • Между вершинами крайних арок
    натягивают шпагат
    или прибивают прогон для установки промежуточных ферм. Для лучшей фиксации вертикального положения арок стропила временно скрепляют между собой досками;
  • Устанавливают конек и приступают к обрешетке стропильной конструкции.
  • Важно! После установки стропильной конструкции следует вывести воздуховоды и дымовые трубы за пределы кровли.

    Обрешетка и гидроизоляция кровли

    Для укрепления стропильной конструкции и создания основы под кровельный материал на стропила устанавливают обрешетку.

    Для пошаговой обрешетки под ондулин. профнастил, шифер или металлочерепицу используют доску хвойных пород дерева. Можно использовать профилированный брус

    40х50. 50х50. 50х60 мм. но он будет утяжелять конструкцию кровли.

    Теперь рассмотрим виды гидроизоляции для двухскатной крыши. Для двускатной крыши в качестве гидробарьера подойдет:

    • Битумный рулонный материал – традиционная, недорогая, но недолговечная кровельная гидроизоляция;
    • Армированная пленка – полиэтилен, укрепленный синтетической нитью, создает водонепроницаемым барьером между кровельным материалом и деревянной конструкцией кровли;
    • Гидроизоляционная пленка – перфорированный полиэтилен, который обладает уникальной способностью пропускать испарения влаги из утеплителя, но не пропускает воду внутрь;
    • Антиконденсатная пленка предназначена для защиты металлических кровельных материалов от конденсата.
      Наружный слой пленки выполнен из геотекстиля, который прекрасно впитывает влагу, а нижний полимерный слой не пропускает воду к деревянным элементам кровли.

    Начинают укладку рулонную гидроизоляцию от нижнего края ската. Последующие ряды настилают внахлест.

    Монтаж обрешетки

    Монтаж обрешетки двускатной крыши — поэтапный процесс. Этапы монтажа таковы:

    • Гидроизоляционный слой пристреливают оцинкованными скобами к стропилам с небольшим провисанием для подкровельной вентиляции;
    • Для установки обрешетки к стропилам прибивают деревянные рейки поверх гидроизоляции, крепление ламелей обрешетки выполняют саморезами;
    • К нижнему краю стропил крепят карниз;
    • Через 30 см от карниза устанавливают следующую линию обрешетки;
    • Ряды обрешетки крепят параллельно карнизу с шагом 60 см ;
    • Соединяют деревянные ламели обрешетки на пересечении со стропилами;
    • Дополнительный ряд устанавливают на 10 см ниже конька кровли;
    • На торцевых стропилах закрепляют ветровые наличники;
    • Сравнивают диагонали скатов крыши.

    После обрешетки стропильной конструкции приступают к наружной облицовке крыши кровельным материалом.

    Кровельные материалы и их крепление

    Для верхнего покрытия двускатной крыши используют современные кровельные материалы – ондулин, профнастил, металлочерепицу.

    Наряду с прочностью и долговечностью они отличаются легким весом, поэтому подходят для облицовки мансардных крыш.

    Листы кровельного покрытия крепят к обрешетке саморезами, начиная с нижнего ряда.
    Количество материала рассчитывают по площади скатов крыши с коэффициентом 1,2 на крепление внахлест.

    Перед началом укрытия ровных поверхностей, вокруг дымоходов и воздуховодов устанавливают фартуки из металла подходящей толщины или специальных заготовок.

    В завершение кровельных работ крепят коньковые элементы и торцовые планки.

    Совет! Под покрытие конька необходимо проклеить ленту-уплотнитель, которая не допустит попадание воды под обшивку кровли.

    Изнутри крышу утепляют и прокладывают пароизоляционный слой.

    Возможно, Вам будет интересна статья про обработку дерева от влаги и гниения. Подробности здесь.

    Тепло- и пароизоляция двускатной крыши мансардного помещения

    Утепление мансардной крыши производят укладкой теплоизоляционного слоя в углубления между стропилами. В качестве теплоизоляции используют минеральную вату. которая имеет небольшой вес, хорошую паропроницаемость и низкую теплопроводность.

    Чтобы избежать намокания минеральной ваты из-за образования конденсата, ее покрывают «дышащим» слоем пароизоляции. Перфорированные полиэтиленовые пленки, антиконденсатные многослойные покрытия и диффузные мембраны хорошо справляются с задачей паровой изоляции внутренней поверхности крыши.

    Пароизоляция прокладывается поперек стропил, по всей длине помещения, с перекрытием полос не менее чем на 10 см. Швы проклеивают специальным скотчем. К стропилам пленку пристреливают скобами с помощью степлера.

    На завершающем этапе устройства мансардного помещения, внутреннюю поверхность двускатной крыши обшивают листами фанеры, гипсокартона, вагонкой или другим декоративным покрытием.

    Более подробную информацию о том, как и чем утеплить крышу мансарды правильно читайте здесь .

    При соблюдении основных правил возведения двускатной крыши, учитывая советы специалистов по выбору и креплению строительных и изоляционных материалов, устройство мансардного помещения выполняют самостоятельно. Теплая, хорошо проветриваемая мансарда послужит дополнительным жилым помещением и улучшит микроклимат всего дома.

    Смотрите видео о монтаже стропильной системы двускатной мансардной крыши:

    Как построить односкатную крышу своими руками: устройство, конструкция, обзор материалов, особенности монтажа, фото и видео

    Как построить гараж с двухскатной крышей своими руками: конструкция, обзор материалов, чертежи и расчёты

    Двускатная крыша: разновидности, конструкция, чертежи и схемы, фото и видео

    Деревянные ступени для лестниц своими руками: расчёт, изготовление, особенности монтажа

    Конструкция двухскатной мансардной крыши

    Мансарда – это чердачное помещение, предназначенное для жилья или хранения домашней утвари. В отличие от плоской кровли в многоэтажных жилых домах, мансардная крыша бывает двускатной и многоскатной. Для строительства коттеджей, в соотношении цена – качество, наилучшим вариантом является двухскатная крыша .

    Коттедж, при строительстве которого использовалась технология мансардной кровли

    Общее описание

    Мансардная кровля – это деревянная конструкция в форме треугольника или многоугольника. Она состоит из стропил и стропильных балок. Сверху она закрывается «пирогом» из утеплителя, паро- и гидроизоляции. Стропильные ноги держат всю массу кровли. Стропильная балка выступает в роли дополнительной связи и опоры.

    Крайние пары стропил образуют фронтон. Он бывает треугольной и трапециевидной формы, которая зависит от типа мансардной конструкции. Внутри располагается жилое помещение с прямыми или ломаными стенами.

    Основные достоинства и недостатки

    У любой строительной конструкции есть характерные положительные и отрицательные свойства. Знание этих особенностей поможет при выборе кровельной системы.

    Достоинства

    • Сроки изготовления и монтажа. Двускатная система давно изучена, составлены подробные пошаговые инструкции по ее проектированию и строительству. Поэтому работы можно провести своими руками, за короткий промежуток времени.
    • Высокий уровень защиты внутренних помещений от снега и дождя. Все элементы кровли располагаются под определенным углом. Это делает невозможным образование на поверхности крыши снежных шапок и маленьких водяных луж.
    • Высокий уровень защиты стыков между стеной и кровлей от ветра. Концы двускатной кровли нависают над стенами, тем самым защищая стыки от продувания ветром.
    • Увеличение общего жилого пространства. Мансардные помещения подходят для создания дополнительных спален, гардеробов или игровых комнат для детей.

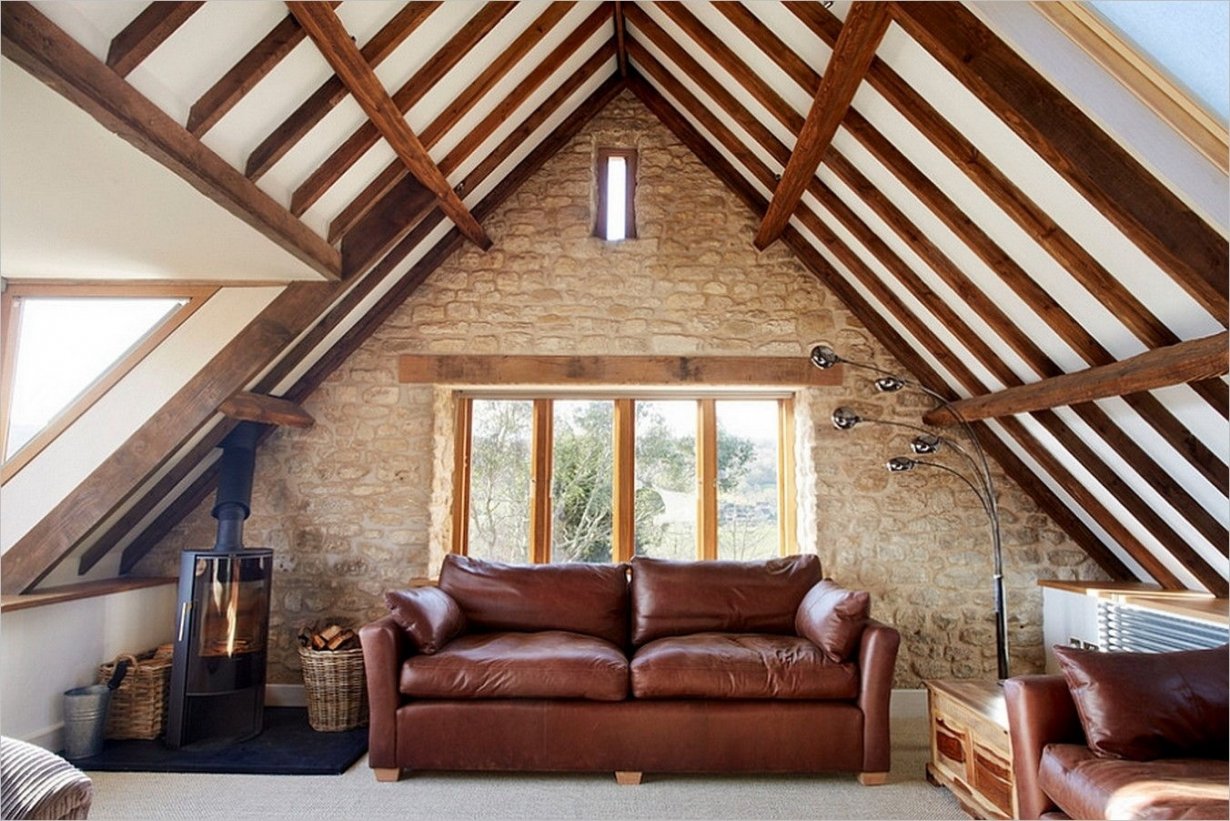

    Наглядный пример полноценного жилого помещения в мансардной крыше

    • Стоимость. Материалы для возведения двухскатной крыши можно найти в любом строительном магазине по приемлемым ценам.
    • Эстетическая красота. Двускатная мансардная крыша выглядит привлекательно. Она украсит любое жилое строение.

    Недостатки

    • В некоторых случаях для строительства может потребоваться значительное количество материалов.
    • Если необходимо переоборудовать чердачное помещение в жилое, то потребуются дополнительные строительные материалы для усиления существующей конструкции.

    Типы мансардных крыш

    Основные виды мансардных крыш

    Есть несколько конструктивных видов мансардных двухскатных крыш, которые могут различаться по форме скатов, быть симметричными или асимметричными, находиться на разных уровнях относительно земли.

    По форме скатов различаются:

    • Двухскатная ровная мансардная крыша – это традиционная форма для малоэтажного строительства. Она представляет собой классический треугольник. Такую конструкцию легко монтировать и обслуживать. Она стоит недорого.

    Классическая двухскатная крыша Схема расположения элементов у классической двухскатной крыши

    Ровная мансардная крыша не всегда подходит для сооружения жилых помещений. Это связанно с её конструктивными особенностями.

    Важно! Оптимальный наклон скатов 35°-40°. Такой угол даёт равномерное распределение нагрузок. При таком угле наклона невозможно создать полноценное мансардное помещение. Именно поэтому чаще используют скаты ломаной формы

    • Двускатная ломаная мансардная крыша. У неё каждый скат состоит из двух частей, скрепленных между собой под углом. Благодаря такому излому появляется возможность создать полноценное мансардное помещение. При одинаковом размере основания дома ломаная кровля позволяет получить на 40-50% больше полезного жилого пространства, чем при использовании традиционной двускатной.

    Общий вид ломаной мансардной крыши

    Для наглядности ломаную двухскатную систему можно разделить на три треугольника. Два прямоугольных треугольника составляют боковые скаты. Внешняя линия скатов будет их гипотенузой. Верхняя часть кровли состоит из одного равнобедренного треугольника, который ложится на два прямоугольных.

    Схема расположения несущих элементов в ломанной мансардной крыше

    Важно! В боковых треугольниках ломаной мансардной системе используют только наслонные стропила. В верхнем треугольнике можно применять как наслонные, так и висячие.

    По расположению различают:

    • Симметричные скаты – это классический вариант, где две половины крыши дома являются зеркальным отражением друг друга. В такой двухскатной системе используется максимальная площадь подкровельного пространства. Симметричная крыша выглядит органично. Такие дома рекомендуются поклонникам проверенной и надёжной классики.

    Мансардная крыша с с

    Монтаж двухскатной мансардной крыши: особенности строительства

    Мансарда – это жилое помещение, располагаемое непосредственно под скатами крыши дома. Очень часто в проект коттеджа или загородного дома закладывают мансардное помещение вместо обычного чердака. Такая мера требует дополнительных затрат, но и выгода очевидна – при правильном обустройстве мансарды жилое пространство увеличивается практически на целый этаж.

    Преимущества и недостатки двускатной крыши

    Классическим решением при строительстве мансарды считается ломаная крыша. Ее скаты состоят из двух частей, нижние – почти вертикальные, верхние – более пологие. Такая конструкция создает максимум пространства для подкровельного помещения. Но возведение ломаной крыши своими руками – непростая задача, так как сложной в этом случае получается стропильная система и усложняется укладка кровельного покрытия.

    Более доступный для монтажа своими руками вариант крыши – двухскатная. Это простая треугольная крыша с двумя прямыми скатами. Проект двухскатной крыши составить тоже проще, чем ломаной.

    Стропильная система может быть висячей, когда опорой для стропил являются только две стены, или наслонной. В последнем случае дополнительной опорой становится внутренняя несущая стена. Ограничением для висячей конструкции является расстояние между двумя стенами, к которым крепятся стропила, оно не должно превышать 10 м. Если это расстояние больше, то возможна постройка только наслонной конструкции.

    Недостатокдвухскатнойкрышив том, что из-за небольшого угла наклона скатов некоторый объем пространства по бокам теряется. Частично этот недостаток можно устранить, оборудуя своими руками пустые углы мансарды шкафчиками, полочками и тумбочками.

    Реализацию проекта двускатной мансардной крыши можно разделить на несколько этапов. В случае выбора висячей стропильной системы, порядок работ следующий:

    1. Укладка мауэрлата.
    2. Монтаж балок перекрытия.
    3. Сборка и установка стропильной системы.
    4. Монтаж теплоизоляции, обрешетки и контробрешетки.
    5. Укладка кровельного покрытия.

    Монтаж стропильной системы крыши

    Мауэрлат

    Мауэрлат является важной составляющей кровельной системы каменных и кирпичных зданий. Это брус 100×100 мм, укладываемый на стены, к которым крепятся стропильные ноги. Функцией такой опоры, помимо надежного крепления стропил, является равномерное распределение нагрузки на несущие стены.

    К стене мауэрлат может крепиться арматурой, анкерными болтами, шпильками. Пористый материал стены, например пенобетон, вынуждает использовать болты, длина которых в 3 раза больше толщины мауэрлата. Причина в том, что крепеж очень легко вытягивается из пористого материала. Самый простой вариант крепления своими руками – обвязывание толстой проволокой, ее укладывают в стену между рядами кирпичей или блоков.

    Совет!Для гидроизоляции мауэрлата под него стелется рубероид. Сам брус должен быть обработан антисептическими средствами.

    В деревянных бревенчатых постройках роль мауэрлата, как правило, выполняют бревна верхнего венца, поскольку переход от камня или кирпича к дереву не требуется.

    Установка мауэрлата на стену

    Сборка висячей стропильной конструкции

    Следующим шагом по проекту является установка балок перекрытия. Они монтируются на мауэрлат и служат основанием будущего пола мансарды.

    Установка деревянных балок перекрытия

    Далее собираются треугольники из стропильных ног. Сборку своими руками можно делать на земле, после чего готовые конструкции поднимать наверх и устанавливать в вертикальное положение. Верхнее соединение стропильных ног укрепляют ригелем, он фиксирует стропила, а в дальнейшем становится основой для потолка мансарды. На нижних концах стропил делаются запилы для крепления к мауэрлату. Фиксируются такие соединения гвоздями или металлическими скобами.

    Монтаж стропил двускатной крышиначинают с установки и закрепления крайних треугольников. Между ними натягивается прочная нитка или леска, с помощью которой выдерживают горизонталь при монтаже промежуточных стропил. Каждый установленный треугольник временно закрепляется укосинами в вертикальном положении. Расстояние между треугольниками должно быть одинаковым. В случае дощатых стропил шаг выбирается из диапазона 0,6–1 м. Если же стропила из бруса, то шаг увеличивается до 1,6–2,2 м.

    Совет!Хорошим решением является возведение фронтонов еще при строительстве стен. В этом случае крайние треугольники уже есть, так что установка системы стропил упрощается.

    Особенности наслонной стропильной системы

    Висячая стропильная конструкция крыши больше подходит для мансарды, так как при этом пространство внутри избавлено от дополнительных стоек. Но если все-таки впроекте выбрана наслонная конструкция двускатной крыши, то есть имеется внутренняя несущая стена, то нужно уделить внимание дополнительным элементам.

    Сначала на внутреннюю стену монтируется лежень. Обычно это брус, подобный мауэрлату, 100×100 мм или 150×150 мм. И крепится он аналогично (гидроизоляция тоже нужна). Далее на лежень устанавливаются стойки, а на них крепится коньковый прогон (коньковый брус), его параметры – 150×50 мм или 200×50 мм. Получившаяся конструкция должна быть закреплена укосинами. После этого можно устанавливать стропильные ноги. Верхними концами их крепят к коньковому прогону, нижними – к мауэрлату.

    Монтаж заканчивается зашиванием фронтонов, после чего, согласно проекту, можно приступать к работе с теплоизоляцией и кровлей.

    Монтаж стропильной системы двускатной кровли

    Обрешетка, контробрешетка, утепление

    После монтажа стропильной системы двускатной крыши делается обрешетка. Ее шаг, а также наличие контробрешетки зависит от кровельного материала и наличия слоев гидро-, тепло- и звукоизоляции. Для мансарды, которая будет использоваться как жилое помещение, такие слои обязательны. Исключением могут быть лишь постройки в южных регионах, где холодной погоды практически не бывает.

    Чтобы защитить обитателей мансарды от холода и сырости необходимо сделать так называемый кровельный пирог. Утепляющий слой, например минеральная вата, при соприкосновении с водой теряет значительную часть своих теплоизолирующих свойств. А если в намокшем состоянии она замерзнет, то впоследствии просто рассыплется, став совершенно непригодной.

    Обрешетка двускатной кровли

    Гидроизоляция

    Для защиты от влаги, проникающей через кровельное покрытие, на стропила крепится пленка, слой гидроизоляции. Она кладется внахлест (10–15 см), начиная снизу. Крепится скобами с помощью степлера. Стыки должны быть склеены водостойким скотчем. Натягивать пленку не нужно, лучше, если она будет провисать. Рекомендуется использовать не просто пленку, а супердиффузионную мембрану. Ее преимущество в том, что помимо защиты от просочившихся через кровлю капель воды или конденсата, она способствует выведению влаги, которая все-таки попала в утеплитель, в виде испарений. Такая паропроницаемая подкровельная гидроизоляция обеспечивает просушку утепляющего материала.

    Далее на стропила набивается контробрешетка. Ее назначение – сделать крепление гидроизоляции более надежным, а также увеличить просвет между ней и кровельным покрытием. Своими руками все это проделать несложно.

    Гидроизоляция кровли

    Какое кровельное покрытие предпочтительно

    Жилое мансардное помещение требует соответствующего кровельного покрытия. Нежелательно использовать кровельное железо и металлический профиль. Высокая теплопроводность металла потребует дополнительных расходов на улучшение теплоизоляции. Аналогично обстоит дело с уровнем шума – металлическая кровля будет причиной дискомфорта во время дождя и града. Лучше использовать битумную или натуральную черепицу. Еврошифер тоже подойдет. Монтировать кровлю двускатной крыши своими руками можно сразу после укладки обрешетки на гидроизоляцию.

    Тепло- и пароизоляция мансарды

    Утеплитель устанавливается изнутри помещения. Удобен в этом случае материал в форме плит. Если их ширина на 10–15 см больше расстояния между стропилами, то они встают враспор и хорошо держатся. Для жилищ средней полосы России потребуется несколько слоев утеплителя. Это должно быть отражено в проекте.

    Слой пароизоляции крепится снизу к утеплителю, так как испарения, поднимающиеся из жилого помещения к кровле, не должны попадать в утеплитель. Паропроницаемость пленки, используемой для пароизоляции, должна быть минимальной, в идеале – нулевой. Для крепления используются скобы и степлер. Затем монтируется обрешетка.

    Известный отечественный производитель пароизолирующих пленок – «Изоспан». Из зарубежных следует отметить люксембургский «Тайвек». Его продукция самая дорогостоящая, но по качеству превосходит аналоги других производителей.

    Стропильная система двухскатной мансардной крыши

    Главная » Мансарда » Строительство мансардной крыши своими руками

    Строительство мансардной крыши своими руками

    Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

    Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

    Мансардные окна

    При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

    Устройство мансардных окон в крыше

    Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

    Плюсы наклонного мансардного окна:

    • большее количество света, не такие резкие границы света и тени;
    • поверхность крыши остается ровной, не усложняется ее рельеф;
    • относительно легкая установка.

    При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

    Чем круче наклон относительно пола, тем меньше должна быть высота окна

    Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

    Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

    Два окна рядом смотрятся ничуть не хуже, чем одно широкое

    При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

    Устройство вертикального окна-дормера в мансардной крыше

    Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

    Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

    Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

    Стропильная система

    При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

    При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

    Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

    Угол наклона

    Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

    Углы наклона в классической варианте

    При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

    Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

    Виды стропильных систем ломаных крыш

    Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

    Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

    Один из вариантов построения каркаса с висячими стропилами

    Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

    Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

    Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

    Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

    Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

    Устройство стропильной системы ломанной мансардной крыши для небольшого дома

    Как расчитать ломаную крышу

    Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

    Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

    Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

    Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

    Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

    Мансардная крыша своими руками: порядок монтажа

    Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

    Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

    Как крепить мауэрлат и стропильные ноги к нему

    При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

    Первый способ

    Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

    Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

    Второй способ

    Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

    Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

    При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

    Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

    Один из этапов строительства мансардной крыши своими руками

    Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

    Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

    Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

    После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

    Почти готовый каркас

    Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

    Как можно сделать верхний треугольник на ломаной крыше

    Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

    Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

    Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

    Узлы и их чертежи

    При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

    Как сделать соединение элементов стропильной системы ломаной крыши

    Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

    Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

    Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

    Несколько вариантов крепления стропил к мауэрлату

    Особенности, устройство и самостоятельный монтаж двухскатной мансардной крыши

    Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и л

    Планировка мансарды с двускатной крышей

    20.08.2018

    1508

    Время чтения: 5 минут

    Содержание:

    Дома с мансардой на сегодняшний день весьма популярны, они позволяют с минимальными затратами на строительство увеличить площадь дома. Одним из наиболее простых, недорогих и привлекательных вариантов является планировка мансарды с двускатной крышей. Эта конструкция возводится при помощи стропил, усиленных особыми балками.

    Дело в том, что планировка мансарды с двухскатной крышей может быть совершенно разной. Если обустройство будет правильным, эта часть дома будет весьма комфортной для отдыха и жизни. Важно, чтобы продумана была система отопления и естественное, а также искусственное освещение. Примечательно, что мансарду обустроить намного выгодней с экономической точки зрения, чем целый этаж. При этом сокращаются сроки на возведение, а сам дом становится более теплым. Немаловажно, что производить надстройку можно тогда, когда Вы уже проживаете в доме.

    Важно помнить, что мансарда с двускатной крышей непременно должна включать в себя хорошую вентиляцию. Несмотря на то, что мансарды имеют наклонные конструкции, их планировка может быть весьма удачной при грамотном подходе. Наши специалисты продумают с учетом нагрузок оптимальную систему стропил и самые эффективные решения для разной формы монтируемых крыш. «ИнтерСити» занимается производством надежных и долговечных систем строительного типа для двускатной крыши, при этом планировка мансарды будет максимально продуманной.

    Надо сказать, что расчеты системы стропил представленной крыши достаточно сложные, они требуют применения специальных формул. Производить все расчеты должны профессионалы. При планировке не стоит забывать об окнах, которые обустраиваются на уклонах крыши. Эти герметичные конструкции должны быть качественными и надежными, так как они являются полноценным элементом самой крыши.

    Рассматривая конструкцию кровли, можно отметить, что в ее основе стропильные фермы. Они должны прекрасно справляться с весом изоляции, упавшего снега, а также обледенения. Учитывать при проектировании необходимо сейсмичность зоны и особенности самого региона. Строительным материалом, применяемым для изготовления стропил, выступает дерево. При этом все детали надежно собираются в одну систему.

    Подобные конструкции напоминают треугольники, которые между собой соединяются накрепко. Расположены стропила с соблюдением некоторого расстояния между ними, и выбирается оно, исходя из материала самого покрытия крыши. По сути, стропила служат для того, чтобы исключить прогиб всей системы. Они удерживаются прогоном, он производится из бруса. Как мы уже сказали, расчет конструкции должны проводить исключительно профессионалы. В формулах приходится учитывать немало величин. Любые погрешности могут привести к тому, что со временем конструкция покосится.

    Схема конструкции мансарды с двускатной крышей

    По правилам схема конструкции мансарды с двускатной крыши составляется еще на стадии, когда дом планируется. Обустройство будет зависеть от того, какой тип кровли решит выбрать хозяин будущего дома. Проектируя мансарду, Вы получаете дополнительный этаж, но затраты будут в разы меньше, чем при возведении полноценного второго этажа.

    Когда проект находится на стадии разработки, следует уделять внимание каждой мелочи. Проект должен быть таким, чтобы все пространство было функциональным и использовать его можно было комфортно. Ниже мы предлагаем Вам схему возможной конструкции, чтобы Вы могли ознакомиться со всеми ее деталями.

    Этапы планировки мансарды

    Чтобы не возникло даже малейших ошибок при возведении подобной надстройки, надо строго соблюдать все этапы планировки мансарды. Они включают в себя:

    • проектирование будущей мансарды происходит на основе плана главного строения;
    • продумывается планировка надстройки, ее габариты и размещение окон;
    • выбирается конфигурация будущей кровли;
    • продумываются и отражаются в проекте способы подведения всех коммуникаций;
    • выбирается материал, который поможет осуществить надежное утепление, а также гидроизоляцию;
    • изучаются нормы, принятые для строительства, этих норм необходимо придерживаться при разработке подобных конструкций;
    • необходимо учитывать, какое планируется строение, и будет ли на него серьезная нагрузка.

    Очень важно правильно распланировать в помещении интерьер. Для подобных целей создано сегодня немало компьютерных программ. Каждая мелочь в интерьере должна быть продумана. Немаловажно рассчитать заранее все коммуникации, продумать освещение, отопление.

    Следует использовать качественные материалы для гидроизоляции и теплоизоляции. На крышу укладывается изоляционный материал тогда, когда была смонтирована обрешетка. В некоторых случаях специалисты предпочитают использовать сразу несколько видов изоляционных материалов. Для обустройства пола тоже сначала монтируется обрешетка, потом используется пленка для пароизоляции, а также утеплитель.

    Следует грамотно продумать, где будет проход в помещение, а также лестница. Коммуникации прокладываются до того момента, как будут начаты основные работы. На завершающем этапе проводится отделка. На сегодняшний день отделочные материалы создают большой простор для фантазии, выбрать стилистику и общий интерьер можно любой.

    При обустройстве жилой комнаты на мансарде надо придерживаться простых правил. Не стоит загромождать пространство, приобретать высокую мебель больших габаритов. Оформить окна можно с использованием штор-плиссе. Разграничить зоны можно при помощи цветовых решений, а также мебели и перегородок.

    Варианты дизайна мансарды с двускатной крышей

    Помещение любой мансарды всегда можно сделать по желанию заказчика удобным, а также комфортным и даже презентабельным. На сегодняшний день варианты дизайна мансарды с двускатной крышей выбрать можно любые. Лучше всего превратить эту часть дома в полезное для Вас пространство. Выбрать можно один из нижеприведенных вариантов:

    • уютная спальня;
    • комната для детских игр;
    • тренажерный зал;
    • кабинет;
    • художественная мастерская;
    • офис;
    • библиотека;
    • комната отдыха;
    • бильярдная;
    • гардеробная.

    Надо понимать, что для воплощения этих задумок в реальность мансардная крыша должна соответствовать определенным критериям. Если мансарда плохо отапливается, нужно ее хорошо утеплить. Летом мансарда не должна сильно нагреваться, а зимой она должна сохранять тепло. Утеплить крышу двускатного типа не так сложно.

    Звукоизоляция должна быть тоже качественной, иначе Вы будете слышать шум дождя, сильный ветер, что не совсем комфортно. Окна непременно надо продумать в помещениях, естественного света при этом должно быть не слишком мало, но и не слишком много. Если окажется, что естественного света чересчур много, то можно использовать жалюзи, недостаток света легко компенсируют светильники и торшеры.

    Многие думают, что выполнить дизайн на соответствующем уровне со скатами и балками не представляется возможным, но это большое заблуждение. Сначала все конструкции закрываются гипсокартоном, иначе они будут нарушать дизайн. Стиль оформления выбрать можно любой. В моде классика и прованс, кантри и хай-тек, арт-деко и электрика, а также восточный стиль и много других не менее интересных стилей.

    Продумать необходимо немало моментов. Лучше избегать использования темных тонов. Комната может быть увеличена за счет светлых тонов, а также зеркал и поверхностей из стекла. Применение слишком ярких цветов нередко давит. Стандартные предметы мебели не всегда помещаются в маленьких помещениях, и их иногда имеет смысл изготовить на заказ.

    Освещение рекомендуется использовать многоуровневое. Окна лучше выбрать панорамные, чтобы помещение было светлым. Ночью Вы сможете наблюдать за звездами через подобные окна. Если утром будет проникать свет солнца в помещение, то можно повесить шторы.

    Спальня на мансарде

    Большую часть жизни все мы проводим именно во сне. Сон играет не последнюю роль в жизни человека. Кровать в спальне должна быть максимально удобной. Даже небольшое по габаритам помещение позволит разместить достаточно большую кровать. Устанавливается кровать, как возле вертикальной стены, так и возле скатов.

    Многие предпочитают установить кровать на некоторое возвышение, чтобы под ней освободилось достаточно места для хранения различных вещей. Это может быть постельное бель или книги.

    Так как вся мебель должна быть максимально низкой, чтобы зрительно не уменьшать помещение, можно разместить в спальне прикроватные тумбочки, маленький столик. В противоположной стороне комнаты можно создать зону, в которой Вы будете переодеваться и приводить себя в порядок. Также там может быть установлен комод и телевизор.

    Такое помещение позволит Вам всегда хорошо отдыхать от суеты. Очень сильно будет влиять на Ваше восприятие цветовая гамма. Лучше выбирать пастельные светлые тона, которые могут быть дополнены яркими акцентами. Если кровать будет вообще без ножек, тогда в нее можно легко вмонтировать удобные ящики. Удобной окажется в спальне, обустроенной на мансарде, компактная мебель по типу модульной. Конструкции такой мебели могут легко трансформироваться и перемещаться. Не стоит использовать в подобном помещении стулья. Мебель идеально подойдет квадратная, это всевозможные тумбы и комоды.

    В некоторых случаях, если позволяет пространство, в спальне можно разместить небольшой письменный стол. Хорошо организованное рабочее место позволит Вам при необходимости поработать. Окно в спальне должно занавешиваться шторами. Как Вы сами видите на фото, спальня на мансарде – это отличное решение.

    Детская комната

    Многие люди предпочитают обустраивать мансарду именно под детскую. Все пространство может быть разделено на зоны при помощи различных цветов. Выбирая материалы для детской комнаты, помните, что они должны быть не только привлекательными и создавать прекрасное настроение, но и безопасными. Мебель для данного помещения тоже стоит выбирать тщательно, у нее не должно быть острых углов.

    На пол можно постелить ковер или другое покрытие. Кровать может быть двухъярусной, чтобы она не занимала много места. Непременно стоит продумать места для хранения игрушек. Для этого используются встроенные ящики, либо специальные корзины. Надо сказать, что дети обожают чердаки, они будут в восторге от подобной комнаты. Многие родители слишком переживают из-за того, что детская комната расположена наверху. Переживать не стоит, надо просто сделать пол хорошо укрепленным и установить очень прочную и удобную лестницу, она должна быть с перилами. Окно в детской лучше установить большое, чтобы в комнате было много света.

    Нельзя забывать о том, что дети растут, им нужно в высоту столько же пространства, сколько и взрослым людям. И именно та часть помещения, где высота больше, отводится под игровую зону.

    Полки с игрушками располагаются на стене, неподалеку от окна. Чтобы дети могли делать уроки, прямо возле окна поместите стол и стул. Кровать вполне может быть возле ската крыши, но может быть она и у прямой стены.

    Тренажёрный зал на мансарде

    Люди, которые ведут активный образ жизни, часто решают разместить тренажёрный зал на мансарде. Для занятий спортом это помещение подходит наилучшим образом. Даже если пространство очень маленькое, беговая дорожка и различные спортивные снаряды все равно поместятся.

    Если Вы планируете обустроить мансарду именно как спортивный зал, обеспечьте хороший приток воздуха к данному помещению. Немаловажно использовать такое напольное покрытие, которое будет гасить шум во время занятий спортом.

    Тренажерный зал тоже может быть выполнен в совершенно разных стилях. И тут все ограничено лишь пределами Вашей фантазии. Мы предлагаем Вам несколько вариантов обустройства помещения.

    Рабочий кабинет

    Рабочий кабинет – это то место, где хочется сосредоточиться, погрузиться в тишину. Именно мансарда дает такую возможность. Стол лучше всего располагать у окна, где больше света. Придумать можно небольшие полочки для книг и важных бумаг. Снизу, под столом можно организовать встроенные шкафчики для хранения самых разных вещей.

    Слишком нагромождать кабинет мебелью не стоит, Вы не будете жить в этой комнате, и обстановка должна быть сугубо рабочей. Однако пространство может быть разделено на зону рабочую и зону отдыха. И после умственного труда Вы сможете прилечь на диванчик или устроиться в любимом кресле. Дизайн помещения может быть разным, и, взглянув на представленные фото, Вы легко в этом убедитесь.

    Комната отдыха

    Надо сказать, что комната отдыха обустраивается каждым хозяином с учетом его личных предпочтений и интересов. Если люди любят смотреть кино, то такое помещение может превратиться в небольшой домашний кинотеатр для семейных просмотров. Любители бильярда могут установить стол на мансарде и наслаждаться игрой в любое время. Обычно стол устанавливается прямо в центре помещения. По краям могут разместиться удобные диванчики для отдыха. Об освещении забывать не стоит, оно в идеале должно быть над столом.

    Любители тихого семейного отдыха, а также люди, которые любят вечерами приятно беседовать с родными, читать книги, размещают в комнате отдыха удобные диваны, небольшую библиотеку, журнальный столик.

    Специалисты, работающие в нашей компании, готовы предложить уникальные решения, планировка мансарды с двускатной крышей будет продумана до мелочей. Они учтут все Ваши пожелания. Используем мы технологии по деревообработке высочайшего уровня, а также надежные и проверенные технические решения. Все это служит гарантией прекрасного результата.


    Поможем выбрать между двускатной и ломаной кровлей

    Конфигурация крыши для частного дома выбирается в зависимости от целого ряда важных критериев. В частности, к основным аргументам относится внешний вид кровли, стоимость и сложность ее реализации, а также полезное пространство, которое получится обустроить непосредственно под крышей. В плане выбора между обычной двускатной конфигурацией и ломаной последний критерий является наиболее важным.

    Особенности конструкции двускатных крыш

    Двускатная крыша считается классикой, которая встречается чаще всего. Рассмотрим основные конструктивные особенности этой конфигурации. А начать стоит с основного элемента любой крыши – стропильного каркаса.

    В случае с двускатными крышами стропильная система имеет следующее устройство. Весь каркас состоит из ферм треугольной формы. Каждая такая ферма представляет собой две наклонные стропильные ноги, упирающиеся основанием в мауэрлат или несущие балки межэтажного перекрытия. Для жесткости стропильные ноги скрепляются между собой горизонтальной перемычкой ближе к коньковой части крыши. Отдельно соединяются между собой и готовые фермы, чтобы вся конструкция стала прочной и устойчивой, а также смогла выдержать вес кровельного материала.

    Если посмотреть на двускатную крышу со стороны фронтонов, то ее форма является ничем иным, как равнобедренным треугольником. Поскольку это одна из самых простых геометрических фигур, то и сама двускатная крыша – достаточно простая и, к тому же, надежная.

    В большинстве проектов пространство под двускатной кровлей используется в виде нежилого чердака. Это обусловлено особенностью конструкции. Если под такой крышей обустраивается жилая мансарда, то львиная часть доступного пространства попросту урезается. Это необходимо для того, чтобы сделать достаточной высоты ровные стены. Потолки у мансарды под двускатной крышей, как правило, наклонные, поскольку горизонтальными их сделать не позволяет недостаток доступного пространства.

    Преимущества крыш с двумя скатами

    Основные достоинства – простота и дешевизна. Двускатная крыша не намного сложнее в реализации, чем односкатная. Для ее строительства не требуется много пиломатериала, сложный проект с расчетами, а также особые навыки строителей. Кроме того, при выполнении кровельных работ на двускатных крышах отсутствуют значительные отходы кровельного материала.

    Недостатки двускатных крыш

    Если крыша строится на одноэтажном или двухэтажном домах без жилой мансарды, то недостатков у этой конфигурации нет. Если же хочется дом именно с мансардным этажом, то двускатная крыша в силу своей конструкции считается не очень рациональной. В частности потому, что большая часть имеющегося объема впоследствии окажется скрытой за конструкциями стен и потолков мансарды.

    Особенности конструкции ломаных крыш

    Ломаная крыша имеет более сложную конструкцию, нежели обычная двускатная. Здесь стропильная система так же состоит из отдельных секций, скрепленных для жесткости между собой. Но секции в данном случае имеют гораздо более сложное устройство.

    Основой одной секции стропильного каркаса ломаной крыши является конструкция из двух вертикальных стоек, соединенных горизонтальной перемычкой. Стойки располагаются на несущих балках межэтажного перекрытия. Сверху этого основания устанавливается классическая треугольная ферма, образующая верхнюю часть крыши. В готовом виде на этих фермах сформируются два пологих ската ломаной крыши.

    В конструкции стропильного каркаса ломаной крыши также присутствуют дополнительные стропильные ноги, которые нижней частью упираются в края несущих балок или мауэрлат. Верхняя же часть этих подпорок сводится в те места, где сходятся угловые части прямоугольного основания и треугольных ферм. В готовом виде эта часть стропильного каркаса образует нижний скат, который относительно горизонта располагается почти вертикально.

    За счет того, что каждый из скатов такой кровли имеет излом, крыша и получила название ломаной. Однако такая конфигурация называется также мансардной. Это обусловлено тем, что под ломаной крышей очень выгодно обустраивать жилое помещение. За счет прямоугольного сечения, которое задается основными конструктивными элементами стропильной системы, стены и потолки мансарды получаются абсолютно ровными без наклонных плоскостей.

    Преимущества крыш ломаной формы

    Основное преимущество ломаной крыши заключается в том, что под ней получается обустроить просторную и удобную мансарду с вертикальными стенами нормальной высоты и горизонтальным потолком. К преимуществам также стоит отнести неординарный внешний вид кровли. Она выгодно выделяется среди более простых двускатных крыш.

    Недостатки ломаных крыш

    Как и любое другое решение, ломаная крыша имеет и некоторые недостатки. Во-первых, она сложнее в обустройстве, что требует привлечения специалистов с соответствующей квалификацией. Во-вторых, ее строительство обходится заметно дороже, чем обустройство двускатной таких же размеров. В-третьих, при выполнении кровельных работ на ломаной крыше получается немного больше отходов, чем в случае с конструкциями простой формы.

    Итоги

    Обе разновидности крыш имеют как преимущества, так и недостатки. Выбор в пользу ломаной или двускатной крыши следует делать, исходя из целесообразности того или иного варианта. Так, если вы хотите, чтобы под крышей была просторная и комфортная жилая мансарда, то предпочтение стоит отдать ломаной конфигурации. Если же большая мансарда не нужна (или не нужна в принципе), а требуется простая, надежная и недорогая кровля – то лучше двускатной пока что не придумано ничего.

    QuietCool AFG PRO-3.0 Вентилятор для фронтона чердака — Walmart.com

    «,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

    БЕСПЛАТНАЯ доставка на следующий день!

    «,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

    Мы прилагаем все усилия, чтобы снова начать работу.

    • Временно приостановлено в связи с высоким спросом.
    • Продолжайте проверять наличие.
    «,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» false «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

    0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

    Скажите нам, что вам нужно

    » , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» d4e71c73-d4e8-454c-810d-f0853e5d2511 «,» cloud «-a:» scus «-a oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «:» APP «:0.40-41ed84 «},» expoCookies «: {}}

    Толщина металлической кровли и толщины металлической кровли

    На главную | Информация о кровле | Толщина и толщина металлической кровли

    31 декабря 2015 г. | Рубрика: Статьи, Металлический кровельный датчик

    Частый вопрос, который я получаю от домовладельцев, касается того, какой металлический кровельный датчик им следует купить. Хотя те, кто задает этот вопрос, надеются на простой ответ, например «купите только 26 калибра», ответ никогда не бывает таким простым.Ниже я поделюсь своими мыслями о том, какая толщина (или калибр) металла лучше всего подходит для металлической кровли жилых домов.

    Прежде всего, я презираю то, что я называю «игрой в размер». Определение толщины металла по толщине — это старый процесс, который, на мой взгляд, устарел и от него следует отказаться. Сегодня это делается в основном только со сталью. Другие распространенные кровельные металлы, такие как алюминий и медь, стали обозначать толщину металла в десятичной форме, то есть точно отображать толщину металла в дюймах.Это был бы мой предпочтительный метод для стали.

    Проблема с металлическим кровельным датчиком как измерением

    Проблема с металлическим кровельным датчиком заключается в том, что существует широкий диапазон допусков. Например, одна компания может продавать продукт как «калибр 24», но на самом деле толщина металла может варьироваться от 0,018 ″ до 0,0335 ″ в зависимости от того, как именно эта компания смотрит на вещи и насколько большой допуск они допускают. за. Существуют даже разные диапазоны, указанные для стали и оцинкованной стали.В целом это создает огромный диапазон! На самом деле, диапазон обычно будет уже, чем то, что я дал выше, но факт в том, что он открыт для интерпретации и манипуляции, и мне это нисколько не нравится. Я лоббировал сталелитейную промышленность, чтобы изменить это, но безуспешно. Я думаю, что некоторым нравится играть в «игру в размер», но для меня это вредит потребителям, а также вредит производителям, которые стараются сохранять честность.

    Мой совет
    • Мой первый совет при рассмотрении толщины металла: если вы смотрите на сталь, настаивайте на знании десятичной толщины стали! Поверьте, производитель знает, что это такое — вопрос лишь в том, хотят ли они вам сказать.Если они не хотят рассказывать вам, ищите другого поставщика.
    • Далее, даже если вы знаете десятичную толщину стальной или алюминиевой кровли, вам нужно знать, с краской она или без нее. Вы также можете узнать, какой у них допуск на заявленную толщину металла. Будет некоторый номинальный допуск, плюс или минус, и это просто реальность металлургической промышленности. Однако краска будет иметь значение для толщины, и, если вы действительно хотите сравнить толщину металла «яблоки с яблоками» различных металлических кровельных материалов, вам необходимо указать, с краской или без нее или с другим покрытием.
    • Пожалуйста, знайте, что я выберу хорошо спроектированную и правильно установленную металлическую крышу, изготовленную из более тонкого металла, вместо более толстого металлического изделия, которое плохо спроектировано или неправильно установлено в любой день недели. Другими словами, толщина металла не должна быть в первую очередь соображением при выборе металлической кровли.
    Вам необходимо знать:
    1. Убедитесь, что рассматриваемая кровельная панель подходит и одобрена производителем для конфигурации вашей крыши.Например, для многих металлических крыш требуется минимальный уклон. Никогда не допускайте установки продукта с шагом ниже, чем указано производителем. Другие соображения — это такие вещи, как долины, мертвые впадины, расширяющиеся фронтоны, несоответствующий угол наклона крыши и не 90-градусные вальмы, которые могут существовать на вашей крыше и стать реальными проблемами для некоторых металлических кровельных изделий. Часто продавцы не были должным образом обучены распознавать эти вещи, поэтому они становятся проблемой только тогда, когда появляется монтажная бригада.
    2. Узнайте, какая отделка или покрытие используется на вашей крыше и каковы ее ожидаемые характеристики.
    3. Знайте, какие гарантии вы получите на свою крышу и от кого они поступят.
    4. Узнайте, сертифицирована ли ваша крыша премиальным качеством Ассоциацией металлических конструкций. Убедитесь, что ваша кровля не из «вторичного» металла, от которого отказались другие производители.
    5. Узнайте, как ваша кровельная панель решает такие проблемы, как сопротивление ветру, выемки крыши и крепеж.Знайте, являются ли застежки открытыми или скрытыми.
    6. Знайте своего установщика и его опыт работы с проектами, подобными вашему.

    Итак, хотя толщина металла не является ключевым фактором при покупке металлической крыши, и некоторые люди попытаются обмануть вас толщиной металла, я понимаю проблему. Пожалуйста, поймите, что рекомендуемая толщина металла будет варьироваться в зависимости от конструкции и конструкции рассматриваемого металлического изделия. Тем не менее, вот несколько общих рекомендаций.Эти рекомендации касаются краски.

    Рекомендации по толщине металлической кровли, включая краску

    Гофрированная стальная кровля с открытым креплением: 0,014 ″ — 0,018 ″
    Гофрированная алюминиевая кровля с открытым креплением: минимум 0,024 дюйма
    Стальной стоячий шов: минимум 0,024 ″
    Алюминиевый стоячий шов: минимум 0,032 ″
    Стальная черепица: минимум 0,0145 ″
    Алюминиевая черепица: минимум 0,0185 ″
    Стальная черепица: минимум 0,024 ″
    Алюминиевая черепица: минимум 0,032 ″

    Если у вас возникнут вопросы, обращайтесь ко мне[email protected]

    Тодд Миллер всю свою карьеру проработал в сфере производства металлических строительных изделий. Он является президентом Isaiah Industries, организации, признанной одним из ведущих мировых производителей металлических кровель. Тодд в настоящее время является вице-президентом MRA (Ассоциация металлических кровель) и бывшим председателем MCA (Ассоциация металлических конструкций). Через свой веб-сайт он стремится поднять планку стандартов и практик, чтобы предоставить владельцам недвижимости наилучшие продукты для успешных кровельных проектов.

    Вы можете использовать цитаты из этой статьи при условии, что вы укажете обратную ссылку на исходную статью на этом сайте. Вы не можете перепечатать эту статью полностью или даже значительную часть статьи без явного разрешения. Чтобы получить разрешение, щелкните здесь.

    Теги: алюминий, алюминиевая кровля, медь, медная кровля, оцинкованная сталь, толщина, толщина кровли, сталь, стальная кровля, толщина

    Услуги по изоляции и восстановлению чердаков

    Монтаж, очистка и ремонт

    Если вы подозреваете, что дикая природа вторглась на ваш чердак, позвоните нашим специалистам по управлению дикой природой, чтобы они осмотрели ваш чердак, удалили животное и обработали все проблемные виды, чтобы предотвратить заражение в будущем.

    Если изоляция вашего чердака повреждена или не соответствует рекомендациям Министерства энергетики США, обратитесь к нашим специалистам по изоляции чердака. Специалисты Critter Control могут измерить существующую изоляцию чердака, удалить и утилизировать загрязненную или поврежденную изоляцию, а также установить новую изоляцию чердака.

    Позвольте нашим специалистам по восстановлению чердаков удалить эту загрязненную изоляцию и заменить ее изоляционными материалами по вашему выбору. Наши специалисты подготовят заявки на страхование в большинстве крупных страховых компаний и в кратчайшие сроки приведут ваш чердак в форму.От защиты водостока, вентиляционных решеток чердаков, крышных вентиляционных решеток, крышек вентиляционных отверстий до ремонта вентиляционных отверстий под потолком — наша команда может сделать все это одним вызовом.

    Предупреждение: Изоляционные материалы потенциально опасны для вашего здоровья, в том числе вермикулитная изоляция чердака, которая может содержать асбест. Только сертифицированные специалисты по изоляции должны обращаться с вермикулитовой изоляцией и удалять ее.


    Услуги по восстановлению и ремонту чердаков

    Дикие животные на чердаках дома, включая енотов, летучих мышей и мышей, могут создавать множество опасных опасностей.Эти животные часто переносят эктопаразитов, таких как насекомые-летучие мыши, клещи, клещи и блохи. Без надлежащего лечения эти эктопаразиты могут оставаться в вашем доме даже после удаления проблемного животного.

    Еноты и енотовидный помет — частая угроза чердакам и утеплению чердаков. Известно, что еноты используют одно место в вашем доме в качестве уборной, а другую часть чердака используют в качестве жилого помещения. Это может привести к повреждению изоляции чердака, появлению пятен на потолке и появлению сильных запахов.Такое поведение также может быть причиной снижения R-значений, что может привести к более высоким счетам за электроэнергию.

    T.A.P. Утеплитель Pest jControl

    T.A.P. — это революционный экологически чистый изоляционный продукт, изготовленный из переработанной бумаги, который включает средства борьбы с вредителями на основе бората для новых и существующих домов и зданий. Не только T.A.P. превосходит традиционный утеплитель почти во всех категориях, он также борется с вредителями, такими как муравьи, термиты и тараканы!

    Команда по борьбе с животными может удалить старую поврежденную изоляцию, установить изоляцию для борьбы с вредителями TAP и полностью восстановить чердак.

    Позвоните в 800 CRITTER сегодня, чтобы узнать обо всех ваших нуждах в области защиты от вредителей и изоляции . Посетите наш Office Finder , чтобы найти ближайший к вам офис Critter Control.

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
