Двускатная кровля стропильная система: Устройство стропильной системы двускатной крыши

Стропильная система двускатной крыши своими руками

    Двускатная крыша – это конструкция с двумя скатами, наклонными к наружным стенам. Она считается лучшей из трех форм крыш и потому достаточно распространена и проста в монтаже.

    Хоть и стропильная система крыши с двумя скатами не очень сложна в ее создании, но и в процессе строительства ее есть свои особенности.

    Крыша с двумя скатами в разрезе представляет треугольник с равными либо различными по длине сторонами. Треугольник крыши опирается на стены дома. Каркас двускатной крыши делается из того же материала что и основная часть дома.

    Крыша с двумя скатами очень удобна и популярна в строительстве, так как чердачное помещение можно сделать жилым, переоборудовать в комнату, если хорошо утеплить кровлю. Такая крыша получается цельной и прочной, и очень долго прослужит вам без ремонта. Также двускатная крыша обойдется вам гораздо дешевле, чем, например, шатровая.

    Угол наклона крыши с двумя скатами обычно около 40 градусов. Если в вашем регионе большое количество осадков, то угол наклона необходимо сделать больше. Но в этом случае следует обратить особое внимание на укрепление кровельного материала и самой конструкции крыши, так как ветер может повредить конструкцию.

С чего же следует начать строительство крыши?

    Сначала нужно произвести расчеты для материалов, которые понадобятся для крыши, чтобы не было излишков. Ну и, конечно, чтобы в процессе строительства не было необходимости вновь ехать за материалами. Допустим, что размеры вашей крыши составляют 8 на 12 метров. Скаты делаются по стене большей длины, и поэтому будут равны 12 метрам. Также нужно измерить высоту ската. Измеряем высоту самого треугольника коробки посередине и получаем примерно 4 метра. Далее делаем расчеты, применяя Теорему Пифагора. То есть, если разделим треугольник конструкции посередине напополам, получим 2 треугольника, 2 стороны которых составляют по 4 метра.

    Теперь время делать саму стропильную систему. Сначала необходимо установить мауэрлат (опорный брус). В доме из дерева им послужит брус размером не меньше чем 10 на 10 см.

    Особое внимание уделите выбору досок для стропильной системы. Они не должны быть влажными, допустимо около 15 процентов влажности, максимально ровными, количество сучков не превышать 3 на погонном метре. И обязательно доски нужно обработать защитным средством. Если на эти свойства древесины не обратить внимания, то крышу, возможно, «перекосит».

    Чтобы каркас было удобнее устанавливать, смонтируйте заранее стропильные фермы. У опорного бруса на стропилах делается зарезка для максимально крепкого фиксирования. Также у конька делаем зарезку на стропиле, чтобы получилась единая конструкция. Прикручиваем все болтами или приколачиваем. Далее устанавливаются промежуточные стропила. Если необходимо усилить крышу, то следует установить дополнительные фиксирующие элементы.

    Теперь к стропилам необходимо строительным степлером прикрепить гидроизоляцию. Крепится она снизу вверх. Причем не должно образовываться каких-либо провисаний материала. Он должен быть плотно натянут. Гидроизоляционный материал защитит от влаги. Теперь можно устанавливать контробрешетку из бруска 5х5 см. Затем необходимо приколотить обрешетку – доски 2,5 на 15 см крепят на определенном равном расстоянии (около 30 см). Крайняя доска обрешетки должна быть толще, чем все, подойдет 4 на 15 см. От крайней доски и начните приколачивать обрешетку гвоздями около 2 раз длиннее ширины доски. К коньку доски должны быть приколочены плотнее друг к другу. Расстояние между досками уменьшите в два раза.

    Если вы планируете сделать чердачное помещение жилой комнатой, то перед укладкой кровли необходимо дополнительно утеплить крышу. Затем укрепите кровельный материал. Изнутри дома также нужно будет уложить пароизоляционную пленку с вентзазором, чтобы не было дополнительной влаги и отсыревания внутренней отделки помещения.

    Расчет стоимости кровельных материалов можно рассчитать при помощи калькулятора кровли.

Какие бывают стропильные системы для деревянного домостроения?

Не только фундамент является залогом стойкости и крепости построенного здания. Большое значение при строительстве дома имеет стропильная система кровли и, непосредственно, само покрытие крыши, ведь они принимают на себя все капризы природы. В этой статье постараемся детально раскрыть всю информацию о стропилах, какие бывают виды, схемы и как правильно построить стропильную систему для будущего дома.

Содержание:

• Какие требования предъявляют к стропильной системе
• Составляющие стропильной системы
• Какие бывают формы крыш и стропильных систем
• Перечень типов стропильных систем и их отличия
• Элементы, соединяющие конструкцию

Какие требования предъявляют к стропильной системе

В 95% случаев стропильную систему ставят в виде геометрической фигуры – треугольник. Рамы закрепляются параллельно друг другу, образуя форму треугольника, что позволяет увеличить жесткость фиксации и необходимую устойчивость крыши, ведь она не должна деформироваться ни при усадке дома, ни при ссыхании или рассыхании древесины. Поэтому должное внимание стоить уделить проверки жесткости и выборе соединительных элементов стропильных ферм, т.к. если они получатся подвижными, крыша не может считаться полноценной и может легко разрушиться, а в редких случаях и завалить стены дома.

Незначительная масса

Кровля дома должна иметь незначительную массу, поэтому стропила делают в большинстве случаев из дерева. Реже встречаются стропильные системы из металла или дорогих видов хвойных пород деревьев с относительной влажностью менее 18% — такие системы стропил выдержат более тяжелую крышу. Обязательным условием является обработка антисептиком и антипиреном для защиты от огня и вредителей. Это позволяет увеличить прочность и срок службы узлов крепления.

Качество материалов, используемых для возведения стропильных систем

возведения стропил по СНИП используют древесину со следующими характеристиками:

• Древесина должна быть первого или третьего сорта, имеющая минимальное количество трещин (не по всей глубине и длиной до половины доски) и сучков (на каждый метр допускается не более трех сучков высотой до трех сантиметров).
• Несущие конструкции делают из элементов, толщиной более 5 сантиметров и площадью более 40 см².
• Доски из древесины хвойных пород могут быть длиной до 6,5 метров, а из лиственных пород – до 4,5 м.
• Обработанные антисептиком прогоны и подушки делают из твердых пород дерева – в частности лиственницы.

Из чего состоит стропильная система

Наши архитекторы, продумывая конструкцию опоры для крыши дома из клееного бруса, знают все составляющие, их названия, устройства и функции. А знаете ли вы? Давайте проверим:

• Основа – это «мауэрлат». Самая нижняя опора стропил из бруса или бревна, уложенная по периметру стены. Служит для распределения нагрузки конструкции на стеновой комплект.
• Балки, которые обшиваются обрешеткой, называются «стропильная нога». Это еще один важный элемент конструкции стропил. Сечение «ноги» зависит от предполагаемого веса обрешетки и материала кровли.
• Между собой «ноги» стропил крепят с помощью «прогонов». Они бывают коньковые и боковые.
• Чтобы стропильные ноги не разъезжались, используют затяжки.
• Для распределения нагрузки кровли по всем стропилам используют обрешетку. Это брусочки, набитые перпендикулярно стропильным ногам.
• На двухскатных крышах присутствует «конек», вдоль которого набивается усиленная сплошная обрешетка.
• Если длина стропильных ног недостаточна, используют «кобылки» — они позволяют удлинить свес кровли, который служит для защиты стен здания от осадков.

Стропильная ферма состоит не только из элементов, описанных выше. В ней присутствуют стойки и раскосы. Они нужны для уменьшения нагрузки на внутренние стены дома. Только несущие стены будут и сдерживать всю нагрузку от кровли.

Какие бывают формы крыш и стропил

Крыша с одним скатом называется «односкатной». Это самая простая стропильная система, расположенная под углом от четырнадцати (14) до двадцати шести (26) градусов. Устройство стропильных ферм зависит от пролета дома. Детально рассмотреть устройство и виды односкатных стропильных систем вы можете на рисунке ниже.

Двускатная крыша чаще подразумевает под собой наличие чердака или мансарды. Скаты располагаются под углом от четырнадцати (14) до шестидесяти (60) градусов. Также на рисунках ниже можно детально рассмотреть конструкцию.

Вальмовая или полувальмовая крыша – это крыша имеющая 4 ската. Уклон скатов может варьируется в диапазоне, как у двускатной, от 14 до 60 градусов. Возведение такой крыши трудозатратный процесс, в котором используются множество внутренних опор. Но есть и плюсы – отсутствие фронтонных стен позволяет сохранить деньги в кошельке.

Мансардная или ломаная крыша с уклоном до шестидесяти градусов. Используют в сооружениях, где присутствует мансарда.

Перечень типов стропильных систем и их отличие

Тот или иной тип стропильной системы используется не просто по желанию клиента. Все зависит от размера дома и его конструкции. Далее постараемся детально разобрать каждый тип стропил.

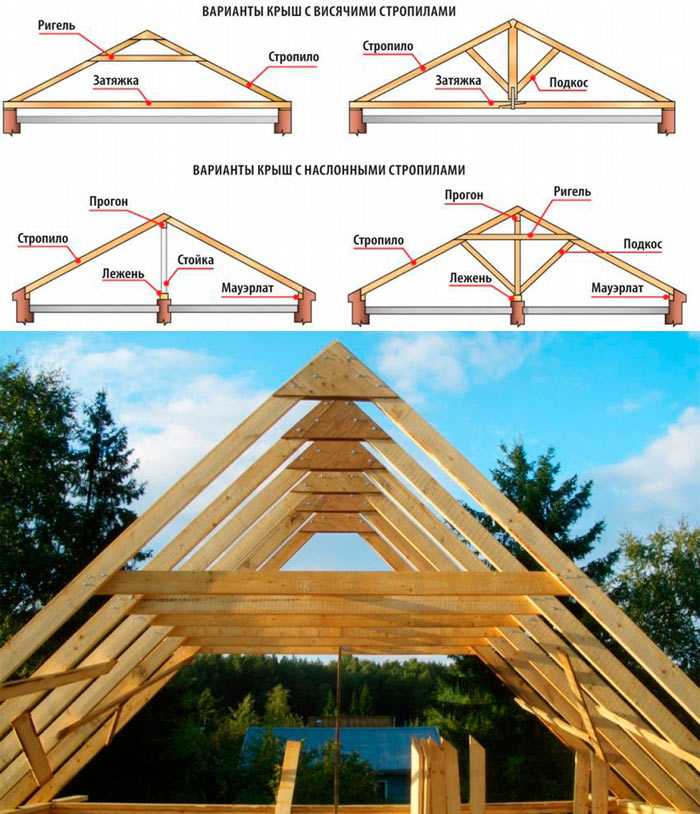

Система с висячими стропилами

Данный тип рекомендуем для двускатных крыш с пролетом до шести метров и не имеющим внутренних стен. Нижняя опора – мауэрлат, в верхней части опоры держатся за счет друг друга. Затяжка уменьшает распор на стены, размещена в нижней части стропильных ног. Затяжка, расположенная повыше называется ригелем. Опорные стойки и раскосы применяются в случае большого пролета между стенами (более шести метров). Они позволяют поддерживать стропильные ноги. Максимальная длина стропил после подпорки 4.5 метра.

Рекомендации по данному типу конструкции:

• Чтобы стропильная нога полностью упиралась на мауэрлат, необходимо использовать «кобылку» с сечением меньшим, нежели сечение ног.
• Для увеличения жесткости крыши необходимо использовать ветровую доску, прибитую от конька к мауэрлату.
• Для древесины, влажность которой более 18 процентов стоит использовать болты, которые в случае усыхания дерева можно подтянуть.

Наслонные системы

Этот тип стропильной системы используется в домах, где расстояние между внешними стенами находится в диапазоне между 10 и 16 метрах, которые имеют внутренние стены или столбы для удержания. Верхняя опора – коньковый прогон, который поддерживают внутренние стены или колонны, нижняя – мауэрлат. Отсутствует потребность в затяжке, по причине отсутствия нагрузки, кроме вертикальной.

Элементы, соединяющие конструкцию

Надежность крыши достигается путем использования качественных соединительных элементов и правильное их применение. Наши архитекторы рассчитывают силу статических и динамических нагрузок и их направление, предусматривают всевозможные деформации дерева и дают рекомендации по типам соединения узлов стропильных систем.

Для соединения узлов используют нагеля и болты, что способствует безопасному соединению конструкций, нежели используя врубки.

Для быстрого закрепления также используют накладки и крепежные уголки, которые крепятся гвоздями или утопленными в древесину зубцами, при этом уменьшает расход дерева и увеличивается прочность соединения.

Компания «Строй Коттедж» придерживается всех правил проектирования и возведения стропильных систем для здания из любого материала, в частности на дома из бруса, при возведении под ключ.

Фронтонные фермы с плоским дном — Жесткие стропила

Опубликовано 26.05.17

Во всей строительной отрасли при обустройстве кровельных систем деревянными фермами с металлическим покрытием часто возникает вопрос, который часто неправильно понимается, — это использование плоской Нижняя ферма фронтона, установленная на стене рядом с наклонной системой фермы нижнего пояса. Эта практика привела к серьезным структурным повреждениям, и ниже подробно описана эта проблема и предложены меры, которые необходимо предпринять.

Проблема?

Либо подрядчик/строитель/инспектор не знает, либо просто отказывается следовать кодексу. Причины несоблюдения строительных норм и правил в этой конкретной области можно разделить на две категории: 1. Дезинформация или неправильное понимание строительных норм и правил в отношении этой области или 2. Увеличение трудозатрат на надлежащее обрамление стен и установку.

Однако, в соответствии с действующими строительными нормами, фермы фронтона с плоским нижним поясом нельзя использовать рядом с фермами с наклонным нижним поясом, такими как ножничные фермы, фермы Studio Vault и т. д., без специального и сложного каркаса. Скорее, все нижние пояса фермы должны совпадать по наклону и форме. Согласно Информации о безопасности строительных компонентов (BCSI) от 2013 г., подготовленной Ассоциацией строительных компонентов, в нем говорится следующее:

Торцевая рама фронтона всегда должна совпадать с профилем соседних ферм, чтобы можно было установить надлежащее ограничение плоскости нижнего пояса и связи, если только для поддержки торцевой стены не предназначены специальные связи.

Использование торцевой рамы с плоским нижним поясом фронтона с соседними фермами, имеющими наклонные нижние пояса, запрещено некоторыми строительными нормами, поскольку адекватное крепление в этом случае затруднено, а иногда и невозможно. Конструктор здания требует особых соображений по проектированию раскосов торцевой стены, если профиль торцевой рамы не соответствует соседним фермам.

По сути, при применении наклонного нижнего пояса фронтонная стена должна быть «обрамлена шаром» с использованием непрерывного элемента от фундамента до ската крыши. Если используется фронтонная ферма, профиль нижнего пояса должен совпадать с профилем соседних ферм, а стена должна иметь балочный каркас с наклоном нижнего пояса. Особое примечание, которое следует учитывать: в некоторых ситуациях могут быть спроектированы специальные конструкции распорок фронтонной стены для установки фермы фронтона с плоским нижним поясом рядом с системой ферм с наклонным нижним поясом, но этот каркас должен быть спроектирован профессиональным проектировщиком проекта.

Повреждение конструкции: Что произойдет, если нижняя часть вашей фермы фронтона не соответствует профилю нижней части соседних ферм?

Когда боковые силы (ветер) воздействуют на фронтонную стену системы крыши с несоответствующими нижними поясами, плоский нижний пояс фронтонной фермы и верхняя плита стены не поддерживаются в поперечном направлении в точке, где они встречаются, создавая шарнир на их стыке . (См. рисунок 1) Помните, что традиционно внутренний потолок, прикрепленный к нижним поясам внутренней фермы в дополнение к распоркам фермы, обеспечивает эту критически важную боковую опору стены фронтона на границе раздела фермы со стеной. Верхняя плита фронтонной стены и плоский нижний пояс должны быть должным образом закреплены, чтобы противостоять сильному ветру. Пригодность крыши и стены к эксплуатации ухудшается из-за «шарнирного» состояния, что может привести к обрушению стены или растрескиванию гипсокартона.

На самом деле, это та же структурная проблема, которая возникла бы, если бы 2-этажная стена без системы промежуточных этажей была построена со вторым этажом, расположенным поверх каркаса первого этажа, вместо непрерывного каркаса из баллонов. на всю высоту 2-х этажей.

Ответственность: Кто отвечает за использование правильной конструкции ваших двускатных ферм?

«Шарнирные» ситуации, в которых отсутствует боковая поддержка, просто не сработают при приближении ветра к расчетной скорости – получится повреждение стены! Некоторые считают, что производитель ферм должен взять на себя ответственность за то, чтобы ваши двускатные фермы соответствовали профилю соседних ферм. Тем не менее, вот проблема: производители ферм, которые поставляют фермы с плоским дном и фермами с наклонным нижним поясом, могут легко получить их с подписью PE от большинства производителей металлических пластин ферм. Почему? Потому что эти инженеры подписывают только отдельные компоненты фермы в зависимости от предоставленной им нагрузки. Эти поставщики стропильных пластин не рассматривают «систему крыши», ферму фронтона и последующие фермы как часть этой системы ферм. Традиционно этим занимается проектировщик здания. Здесь, в Rigidply, мы постоянно следим за этой ситуацией, когда информация доступна, и предоставим только подходящую ферму фронтона с наклонным нижним поясом.

Хотите больше информации? Нажмите здесь, чтобы получить доступ к тому, что Mitek может сказать по этому вопросу.

Что такое кровельная ферма

Если вы строите дом, ремонтируете или строите сарай, вам нужно выбрать множество вещей для своего проекта. Определите тип сайдинга, форму крыши и стропильную ферму. Что такое ферма крыши? Это сборная рама, которая предназначена для поддержки крыши вашего дома. Ферма крыши связывает ваши боковые стены с крышей, обеспечивая вашему дому большую устойчивость и устойчивость к ветру.

Давайте рассмотрим различия между фермой крыши и стропилом, типы ферм, преимущества и недостатки, а также уход за фермами крыши.

Различия между фермой крыши и стропилом

Итак, основные различия между строительством фермы и строительством стропил заключаются во времени и месте. Ферма приходит в дом уже построенной и изготовленной по спецификациям дома. Тем не менее, стропила строятся на месте вашего дома.

Погода и время могут задержать строительство вашей крыши, если вы решите пойти по маршруту строительства стропил. Другая важная причина использования ферм связана с несущими стенами. Если у вас есть идеи относительно ремонта в будущем, гораздо проще снести стены ферменной конструкции по сравнению с конструкцией, построенной со стропилами.

Типы крыш

Шатровые крыши

Все стороны крыши наклонены вниз к стенам, вертикальные концы отсутствуют. Здесь стены дома сидят под карнизами с каждой стороны крыши. Этот тип крыши дороже, чем двускатная, и его концы наклонены к коньку.

Преимущества : самоподдерживающийся и подходит для сильно ветреных и снежных районов.

Недостатки: сложный, более дорогой и меньше чердачного пространства.

Двускатная крыша

Двускатная крыша – это тип конструкции крыши, в которой   две стороны наклонены вниз к стенам. Две другие стороны включают стены, которые простираются от нижней части карниза до вершины конька. Он имеет треугольную форму, как вы можете видеть на картинке выше.

Преимущества: проще спроектировать, больше места на чердаке и дешевле

Недостатки: повреждается при сильном ветре, требует больше материалов для постройки и проще по стилю.

Плоские крыши

Чаще используются на промышленных зданиях. Плоские крыши более экономичны и просты в установке. Они также предлагают больше места. Однако они не подходят для районов, где выпадает много сильного снега.

Преимущества : дешевле в установке, меньше материалов, можно использовать для других целей. В случае протечки устранить ее на плоской крыше проще и безопаснее, чем на скатной.

Недостатки: не эстетичны, не могут использоваться в холодном климате, ограниченный срок службы 10-15 лет, плохо пропускают воду.

Стоимость

Ферма крыши дома площадью 2000 квадратных футов стоит от 7200 до 12000 долларов в зависимости от размера проекта, используемых материалов, трудозатрат и сложности крыши.

Преимущества фермы для крыши

Использование фермы в качестве опоры для крыши дает множество преимуществ. Давайте посмотрим на них.

• Их прочность выше, чем у стропил
• Более разумная цена
• Быстрая установка
• Позволяет домовладельцу легко проводить ремонт
• Точность их конструкции выше
• Обеспечивает наклон крыши, что помогает при воде и снеге

Изучив эти преимущества, вы поняли, почему использование фермы в качестве каркаса является наиболее привлекательным. Строители всегда стремятся сэкономить деньги, и использование сборных ферм позволяет им работать быстрее и безопаснее.

Фермы доставляются на полуприцепе, и кран поднимает их с кузова по одной, чтобы подрядчики могли устанавливать их по одной штуке за раз. Поскольку вся ферма уже построена, они могут работать в более безопасном и быстром темпе.

Наконец, долговечность и устойчивость фермы являются большим преимуществом для домовладельца и подрядчиков, строящих дом. Теперь рассмотрим недостатки стропильной системы.

Недостатки стропильной фермы

Вы будете удивлены недостатками стропильной фермы. Хотя их не так много, вы можете представить себе, как вы пытаетесь установить готовую ферму для своего дома на острове или хижины для отдыха в горах.

Самый большой недостаток ферм при строительстве дома состоит в транспортных расходах на их транспортировку. Кроме того, растут затраты на установку, поскольку для их разгрузки с полуприцепа требуется кран, а пространство под ними очень ограничено. У вас не будет много места на чердаке или места для хранения праздничных украшений.

Если вас интересуют основы конструкции стропильной фермы, посмотрите видео ниже, чтобы узнать больше.

Фермы крыши во время осмотра дома

Во время осмотра дома обнаруживаются общие проблемы с фермами крыши. Это повреждения, плесень, древесная гниль, плесень, окрашивание, изменения и повреждение термитами. Вот изображение ниже фермы, которая была изменена домовладельцем. Вы можете видеть, где некоторые раскосы перерезаны, что снижает прочность и устойчивость ферм.

Техническое обслуживание и модернизация

Вы не всегда можете присутствовать при строительстве крыши, но вы должны убедиться, что фермы не оставлены под дождем. Когда это происходит, на фермах может расти грибок. Особенно это актуально при температуре 50-90 градусов.

Вы подумываете о том, чтобы оштукатурить деревянный дом или проект ? Это может быть огромным мероприятием, но может сделать дом или проект более новым и свежим.

Наконец, может быть, вы хотите положить металлическую крышу поверх черепицы? Это можно сделать, но нужно помнить о сырости, водяном паре и проблемах с предыдущей крышей.

Когда следует вызывать специалиста

Как правило, домовладелец не слишком увлекается фермой. Однако при осмотре дома древесина, из которой состоит ферма, может быть признана поврежденной. В этом случае вам понадобится лицензированный кровельщик, который рассчитает стоимость замены поврежденной древесины.

К счастью, из-за того, что ферма состоит из различных частей размером 2 на 4, повреждение дерева обычно довольно легко устраняется.

Заключение

Очень важно подумать о том, какую ферму установить при реконструкции или строительстве нового дома.
