Двухскатная мансардная крыша своими руками: конструкция

Строительство любой конструкции начинается с подготовки проектной документации и выполнения расчетов, необходимых для определения нагрузки и покупки материала. Правильно устроенная двускатная крыша с мансардой позволяет значительно увеличить полезную площадь строения. В этой статье мы расскажем, как выполнить правильные расчеты конструкции, а также разберем основные этапы строительства.

Содержание

  • Характеристика и основные элементы конструкции
  • Выполнение расчетов
  • Основные этапы строительства

Характеристика и основные элементы конструкции

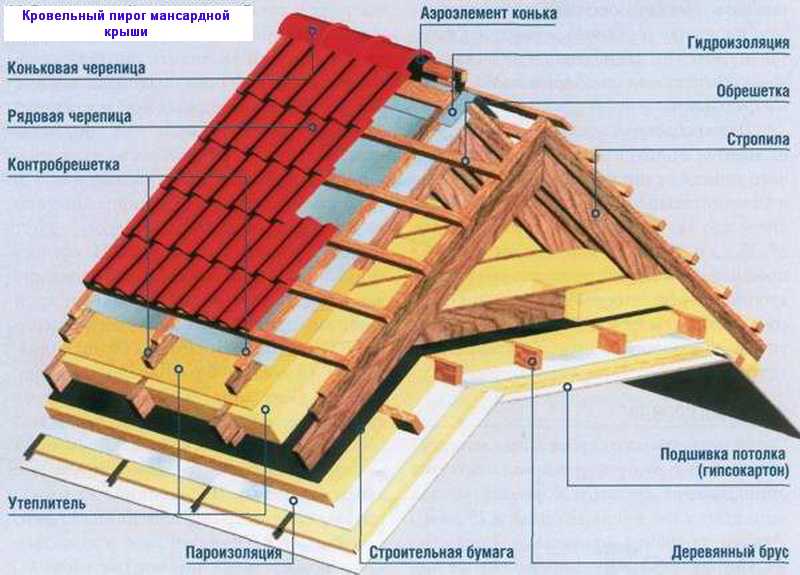

На фото представлены элементы 2-скатной конструкции.

Конструкция двухскатной мансардной крыши зависит от нескольких параметров будущего дома, а именно:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

  • толщина стен;
  • планировка дома;
  • размер строения;
  • наличие в доме несущей продольной стены.

Основой двухскатной крыши является ее каркас, чтобы конструкция смогла эксплуатироваться длительное время, обязательно учитывают географическое расположение строения и климатические условия. Стропильная конструкция включает в себя следующие элементы:

  • боковой и коньковой прогоны;
  • наслонные или висячие стропила;
  • мауэрлат;
  • связующие детали: диагональная связь, подкосы, распорки.

Для информации! Для получения просторного помещения рекомендуется брать угол наклона скатов 50 градусов. Наличие крутых скатов сделает крышу дома тяжелой и увеличит ее парусность, при сильной ветровой нагрузке количество материала значительно увеличится.

Как правило, конфигурация всей конструкции подбирается с учетом желаемой площади мансардного помещения и архитектурных особенностей дома. На фото представлен проект дома с двускатной мансардной крышей

Выполнение расчетов

Выполнение расчета начинается с определения схемы каркаса будущей конструкции, она может быть наслонной или висячей. Висячая стропильная система фиксируется на мауэрлат и затяжку, а наслонная фиксируется на стеновую конструкцию дома.

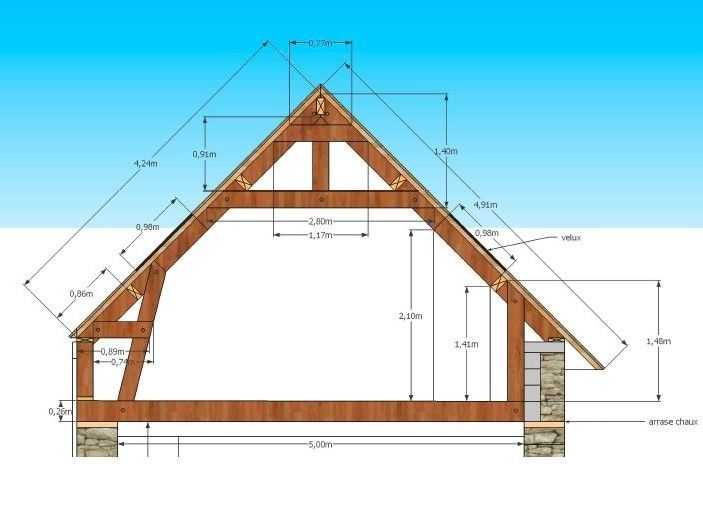

На фото представлены две схемы стропильной системы в доме.

Для информации! Наслонная схема используется в строениях, где расстояние между стеновыми конструкциями превышает 6,5 метров.

Вычисление снеговой нагрузки двускатной крышей выполняется по формуле:

S = Sg x k, где

  • S — значение снеговой нагрузки;
  • Sg — вес снега на 1 м2 площади;
  • k — коэффициент, который зависит от угла наклона кровли, как правило, составляет 1,0 для плоской крыши и 0,7 для крыши с наклоном.

Расчет ветровой нагрузки выполняется по формуле:

W = k x Wo, где

  • W — значение ветровой нагрузки;
  • Wo — значение ветровой нагрузки, которая определяется индивидуально для каждого региона согласно СНиП;
  • k — коэффициент, при помощи которого вычисляется колебание ветровой нагрузки, тип местности и высота дома.

В домах, где по проекту предусмотрена крыша с крутым склоном, расчет снеговой нагрузки можно не выполнять. В качестве материала используют дерево, которое имеет высокую устойчивость к перепадам температурного режима и процессам гниения. Как правило, применяют лиственницу либо деревья хвойных пород. Стоит отметить, есть еще один важный момент в проектировании крыши — расчет высоты конька. Высота и ширина мансардного помещения зависит от длины затяжек и высоты стоек. Расчет высоты конька выполняют следующим образом:

длина фундамента х на высоту строения / 2.

Как выполнить профессиональный расчет мансардной крыши в два ската можно узнать из видеоролика

Основные этапы строительства

Двускатная мансардная крыша включает в себя несколько важных этапов строительства. Каждый этап выполняется постепенно, в работе рекомендуется использовать качественные материалы и придерживаться стандартов.

Возведение крыши своими руками с двумя скатами мансардного типа состоит из:

  • Фиксация мауэрлата к стене — брус фиксируют по длине всей конструкции, на которую опирают стропила. Мауэрлат фиксируют по всей длине несущего элемента, соединение которого выполняют сращиванием. На фото показано соединение мауэрлата друг с другом
  • Запиливают брусья под углом 90С, соединяют элементы при помощи гвоздей, болтов или проволоки. Монтаж мауэрлата выполняют при помощи смещения в одну сторону либо строго по центру несущей стены.

Совет специалиста! Не рекомендуется размещать мауэрлат к стене ближе, чем на 5 см до наружного ее края. Такое расстояние не даст необходимой прочности конструкции и значительно снизит ее степень выносливости в ветровых и снеговых нагрузках.

  • Стропильные фермы — двухскатная крыша требует выполнения установки брусьев на крыше, правда, такой способ установки может вызвать затруднения при резке на высоте. Еще стропильную систему можно собрать на земле, а потом поднять ее наверх. Сборка внизу позволяет быстро собрать все элементы, однако, при поднятии системы может понадобиться специальное оборудование. Специалисты рекомендуют использовать в работе шаблоны, для их изготовления необходимо взять две доски, длина которых равна длине стропила и соединить их между собой.
  • Установка стропильных ног — элемент устанавливается на мауэрлат, внизу ног делают запилы. Установку ног делают с противоположных торцов крыши, для их правильной установки рекомендуется применять временные распорки и подкосы. На фото показана схема крепления стропильных ног к мауэрлату.

Для информации! Если монтаж стропильной системы выполняется на крыше строения, рекомендуется после установки ног установить опору конька и зафиксировать к нему стропильный пар.

  • Установка конька — коньковый узел фиксируют такими способами: методом накладки на брус, метод без применения опорного бруса и способ врубки.

На фото показана схема современного метода установки конькового узла.

  • Когда вся система полностью установлена, выполняется прочная фиксация всех конструктивных элементов.
  • Монтаж обрешетки — обрешетка служит для удобства передвижения по плоскости будущей конструкции, поэтому монтируют ее исходя из используемого кровельного материала. Шаг обрешетки может быть:
  1. 440 мм — при использовании профнастила или шифера;
  2. 300-350 мм — при использовании металлочерепицы;
  3. сплошной настил — при использовании мягкой кровли.

Крыша своими руками может быть выполнена качественно только при условии правильно устроенной стропильной системы. Перед началом проведения работ рекомендуется изучить правила расчета основных конструкционных элементов, а также разобраться с элементами крепления.

крыша по СНиПу, проекты домов, устройство

Дом с двускатной крышей

В нашей статье речь пойдет о том, что представляет собою двускатная крыша, какие инструменты и материалы нужно использовать при строительстве такой крыши, а также о тонкостях ее конструкции и возведения.

Итак, данный вид крыши образует собой две плоских поверхности, которые расходятся в стороны под определенным углом и соединяются коньком. Опорой для скатов кровли служат несущие боковые стены постройки. Внешнюю и внутреннюю торцовую сторону кровли обшивают доской. Они называются фронтонами и переходят в стену, являясь ее непосредственным продолжением.

Сооружение двускатной крыши своими руками

Поскольку кровля двускатная широко используется при постройках малоэтажных зданий, то ее несложно установить самостоятельно. Монтаж и покрытие крыш кровельными материалами при их сооружении практически не вызывает сложностей.

Самое первое, что нужно сделать – это выбрать дерево. Обычно, это хвойные породы, которые должны быть ошкуренные, сухие и без червоточин и сучков. Наличие последних особенно нежелательно, поскольку в месте, где есть сучек, деревянная конструкция может треснуть, а это грозит обвалом.

Деревянный каркас следует пропитать специальным антисептическим средством, например, «Биосепт» или «КСД». Это защитит его от гниения, грибка, негативного влияния плесени и разного рода вредителей. Негорючее свойство тоже входит в число привилегий данных средств.

Длину, ширину скатов крыши, углы ее наклона, а также длину кровельных свесов диктуют исключительно проекты, по которым будет сооружаться то или иное здание.

Распространенным каркасом двускатной крыши является сложная конструкция, которая учитывает размещение мансарды. Это производится за счет сведения между собою четырех плоскостей, которые составляют крышу. Такая конструкция еще носит название двускатная ломаная крыша.

Такой проект дома дает возможность обустроить чердак или же жилое просторное помещение, но с условием, что конструкция будет надежной и с дополнительной герметичностью.

Чтобы смонтировать двускатную крышу, нужно выполнить следующее:

  1. Установить несущие балки.
  2. Возвести обрешетки.
    Смонтировать элементы, из которых состоит кровля.

При установке системы стропил основным материалом являются гвозди и балки из дерева.

Стропила – это несущая система крыши, а система стропил являет собою установленный на покрытии каркас, где будет производиться установка утепления.

При строительстве стропильной системы не экономьте на материалах и собственном труде, так как от добросовестной и грамотной установки данной системы зависит не только внешний вид крыши в целом, но и ее прочность.

Стропильная система двускатной крыши

При изготовлении стропил следите, чтобы древесина не была перекрученной, чтобы избежать неровностей на поверхности крыши.

Проекты домов с двускатной крышей  довольно часто подразумевают использование деревянного бруса при устройстве крыш. Хотя новые веяния и стремительное развитие технологий сегодня уже предлагают более надежный вариант изготовки крыш –  металлический профиль. Благодаря ему крыша более защищена от внешнего негативного влияния, а также имеет долгий срок службы.

Двускатная крыша: тонкости устройства

Итак, двускатная крыша сооружается в несколько этапов, которые мы попытаемся описать в этой статье.

Прежде, чем приступать к процессу работы, нужно закончить возведение стен дома, так как такая крыша являет собою две пересекающиеся плоскости, которые устанавливаются на системе стропил.

Для начала нужно заготовить обрезную доску (разм. – 50х150 мм), а также брус из дерева (150х150 мм).

Теперь поэтапно:

  1. Уложить брус вдоль наружных границ. Чтобы добиться дополнительной защиты от нежелательных погодных условий, следует соблюсти расстояние между стеной и брусом не менее 400 мм.
  2. Установить обрезную доску на переводы  вдоль всего дома. Впоследствии он будет исполнять функцию основы стоек. Крепить доску к перекрытиям с помощью гвоздей.
  3. Установить стойки и обвязать их верхнюю часть.
  4. Смонтировать систему стропил. Этот процесс также подразделяется на этапы:

А). Установить фронтоны, которые продолжают  стену и образуют вершину треугольника.

Б). Если планируется мансарда, то вершину треугольника необходимо обвязать и зафиксировать доску ребром сверху.   Стропила должны плотно прилегать к переводам, для чего нужно отпилить нижнюю часть доски.

Сделать это нужно таким способом: уложить доску на 100 мм на перевод ребром, плотно прижать к ноге стропила, отметить в этом месте черту и распилить.

В целом двускатная мансардная крыша по CНиПумало чем отличается в этапах своего возведения от строительства крыш других видов. Но все же, приступая к ее обустройству самостоятельно, следует обладать пониманием специфики строительства этого вида крыши.

Итак, в результате проведенной работы мы получаем подпятник со скосом.

Подпятник со скосом нужно проконтролировать, чтобы он плотно прилегал к переводу на всей своей протяженности.

После монтажа системы стропил, происходит их установка: линиями отметить места распилов и отрезания лишних частей дерева.
Тщательно закрепив верхние части способом накладки, стропилы устанавливаются окончательно.

Устройство двускатной крыши

Далее элементы стропильной системы нужно закрепить вдоль верхнего края обвязки с помощью ригеля.

Установив фронтоны, необходимо проследить, чтобы все вершины находились на одном уровне. В этом деле помощником станет метод натягивания веревки от верхней точки фронтона.

Установка средних стропил происходит таким же методом, после чего с помощью подкосов необходимо усилить стропильные ноги. Для этого одна сторона подкоса упирается в стойку, вторая – закрепляется в среднюю часть ноги стропила. Стропильная нога пробивается гвоздями (гвозди — 200 мм), выходящие концы которых загибаются.

В заключение выполнить карниз посредством укладки обрешетки, в которой выше фронтонов имеются выпуски (300-400 мм).

Конструкция двускатной крыши

Процесс укладки, которому подвергается кровля двускатная относительно прост.

Но установка балок перекрытия и переводов производится в зависимости от того, планируется ли обустройство мансарды или же эксплуатация чердачного помещения. Если планируется обычный чердак, то тут потребуется доска (150х150 мм). В случае строительства мансарды, нужно использовать брус (150х150 мм).

Следует отметить, что для обустройства мансарды лучше подойдет сооружение двускатной ломаной крыши, которая является одной из разновидностей обычной двускатной крыши. Это связано с тем, что двускатная ломаная крыша позволяет получить большую площадь пространства, а также обустроить высокий потолок на мансардном этаже. Такая конструкция, естественно, будет выше обыкновенной и за счет не слишком крутых углов более устойчива к ветровым нагрузкам.

Далее процесс работы происходит по таким этапам:

  1. Доска или брус укладывается непосредственно на стену.
  2. Балки перекрытия нужно уложить с выпуском от наружного края 400 мм.
  3. С помощью кровельных гвоздей прикрепить обрезные доски (50х150), на которых устанавливаются стойки для обустройства мансарды.
  4. Следующий этап – это монтаж и установка системы стропил, которая начинается со сборки фронтов (способ описан выше) и отпиливания нижней части досок. Это способствует дополнительной надежности и устойчивости стропильной системы.
  5. Двускатная крыша покрывается кровельными материалами.

Сооружение крыши должно быть рассчитано таким образом, чтобы она выдерживала, как собственный вес, так и вес кровельных, а также дополнительных материалов. Не стоит забывать и о внешних осадках, которые также дают определенную нагрузку!

Монтаж кровли

Закрепить вершину крыши необходимо с помощью распиловки лишних частей стропильной системы, а также с помощью их запила. Когда монтаж стропил завершен, выполняется их усиление путем подкоса, который должен упираться в стойку одним концом и в ноги стропила (крепящимся по центру) – противоположным.

Завешающий этап – покрытие двускатной крыши кровельным материалом. Это может быть гибкая черепица, профнастил, металлочерепица.

Если у Вас в планах двускатная ломаная крыша, то помните, что она подразумевает обязательное усиление стропил. Таким образом Вы обеспечите дополнительную безопасность для жильцов в мансарде!

Утепление мансардного помещения

Планируя сооружение жилого мансардного помещения, нужно не упускать из внимания тот факт, что мансардный этаж более, чем нижние, подвержен быстрой потери тепла. А причина проста – отсутствие, так называемой, «тепловой подушки» и большая общая поверхность, непосредственно соприкасающаяся с внешней средой. Потому здесь двускатная крыша нуждается в тщательном и эффективном утеплении.

Повышенная теплоизоляция требует более строгого подхода к исполнению термического уплотнения, которое не даст возможности теплому воздуху приникать через уплотняющий слой. С внешней стороны утеплителя предусматривается слой гидроизоляции, с внутренней – пароизоляции. К одним из эффективных утеплителей относится плита из минеральной ваты (С = 0,0004 Вт/м С).

Между нижней стороной покрытия кровли и верхней стороной слоя утеплителя должно быть предусмотрено хорошее вентиляционное пространство! Оно способствует вентиляции и устранению потока теплого влажного воздуха, проникновение которого через слой теплоизоляции и паровые преграды просто неизбежно!

Достоинства двускатной крыши

Крыша – это необходимый элемент при строительстве любого здания. Кроме защитной функции, крыша поддерживает еще и архитектурный стиль постройки. Такой является двускатная крыша, которая подойдет для любой постройки и привнесет в нее свой неповторимый стиль.

Кроме вышесказанного, двускатная крыша обладает еще такими преимуществами:

  1. Благодаря простой конструкции такую кровлю можно возвести самостоятельно, не обращаясь за помощью к профессионалам. Это также позволит сэкономить бюджет.
  2.   Материалы, требующиеся для постройки такой крыши, имеют довольно низкую цену.
  3. Простое технологическое решение и отсутствие многочисленных изломов делают процесс сооружения крыши интересным и легким.
  4. Большой угол наклона способствует эффективному стеканию воды и прочих осадков с крыши.

Если Вы хотите, чтобы Ваш дом выглядел более оригинально и стильно на фоне других, то двускатные крыши предлагают самые разнообразные дизайнерские и архитектурные решения: выпуклые или вогнутые поверхности скатов, наличие арок и много других нестандартных форм.

Создание мягкой крыши


Справочный номер: KB-01111

Последнее изменение: 16 июля 2021 г.


Информация в этой статье относится к:

ВОПРОС

В нашем районе многие здания имеют то, что известно как Дики-Роофс. Как я могу создать такую ​​крышу в Главном Архитекторе?

ОТВЕЧАТЬ

Dickey Roof — это стиль » data-tooltip=»» aria-haspopup=»true»> вальмовая крыша , которая характеризуется глубокими пологими карнизами в сочетании с более крутой верхней кровлей. Они часто имеют голландские фронтоны или мансардные окна, и в результате их иногда называют «шапками ведьм». Этот стиль был разработан архитектором Ч. В. Дики специально для соответствия местному климату и культуре Гавайев, но он хорошо подходит для любого жаркого места с проливными дождями.

В этом примере будет создана крыша Dickey с широкими пологими карнизами, двумя более крутыми верхними скатами и голландским фронтоном.

Создание базовой двухскатной крыши

  1. Выберите Build> Roof> Build Roof   из меню.
  2. На панели КРЫША диалогового окна Построить крышу :
    • Укажите значение Шаг в качестве желаемого малого шага для карниза. В этом примере используется 3 из 12.
    • Укажите значения Карниз и Свес двускатной крыши . В этом примере используются карнизы шириной 24 дюйма.
    • Щелкните OK , чтобы закрыть диалоговое окно и установить эти значения в качестве значений по умолчанию без фактического строительства крыши.
  3. Далее нарисуйте внешние стены конструкции. В этом примере создается прямоугольная структура с небольшим выступом.

  4. Выберите Строить> Стена> Прямая внешняя стена   в меню, затем щелкните и перетащите прямоугольную рамку выбора вокруг конструкции, чтобы выбрать все внешние стены одновременно.
  5. Нажмите кнопку Открыть объект   и на панели КРЫША диалогового окна Спецификация стены :



    • Обратите внимание, что значение Шаг равно 3 из 12, как указано в шаге 1.
    • Установите флажок рядом с Верхний шаг и укажите желаемое значение Верхнего шага. В этом примере используется 6 из 12.
    • Укажите, где вы хотите, чтобы крыша переходила от нижнего к верхнему уклону. В этом примере переход происходит 36″ По сравнению с базовым уровнем .
  6. Откройте диалоговое окно Build Roof еще раз, выбрав Build> Roof> Build Roof , отметьте Build Roof Planes и нажмите OK .

  7. Выберите 3D> Создать вид в перспективе> Полный обзор перспективы  в меню, чтобы увидеть результаты на данный момент. Закройте обзор и вернитесь к виду плана этажа, когда закончите.


В то время как два ската крыши могут быть созданы автоматически в Chief Architect, три не могут; поэтому вам нужно будет нарисовать самые верхние плоскости крыши вручную. Первым шагом является определение высоты, на которой они должны начинаться.

Чтобы найти высоту перехода верхнего тона

  1. Выберите в меню 3D> Создать ортогональный вид> Обрезанное поперечное сечение  , затем щелкните и перетащите стрелку камеры, которая начинается перед конструкцией и заканчивается сразу за крышей » data-tooltip=»» aria-haspopup=»true»> гребень .

  2. В сгенерированном виде фасада выберите в меню CAD> Линия> Нарисовать линию , затем щелкните и перетащите, чтобы нарисовать линию CAD, привязанную к коньку крыши, где будет добавлен третий уклон.

  3. Нарисуйте вторую линию САПР  ниже и параллельно первой. Убедитесь, что он заходит в плоскость крыши.
  4. Выберите в меню CAD> Dimension> Manual Dimension  , затем щелкните и перетащите размерную линию между двумя линиями CAD.

  5. Используйте линии и размеры САПР в качестве ориентиров, чтобы определить, где должен начинаться самый верхний шаг.
  6. Нажмите кнопку Select Objects  , затем нажмите на плоскость крыши, чтобы выбрать ее. Используйте маркер изменения размера на верхнем краю, чтобы перетащить его вниз, пока он не привяжется к нижней линии САПР.

  7. Выберите Окно > Поменять местами виды , чтобы вернуться к виду в плане, не закрывая вид фасада.

Чтобы нарисовать самые верхние плоскости крыши

  1. Выберите Build> Roof> Roof Plane  из меню, затем нарисуйте плоскость крыши, примыкающую к краю конька плоскости крыши, которую вы только что изменили. Для этого:


    • Щелкните и перетащите вдоль ребра конька плоскости крыши.
    • Отпустите кнопку мыши и переместите указатель мыши вверх по склону, в сторону хребта.
    • Когда указатель привяжется к линии конька противоположной плоскости крыши, щелкните один раз.
  2. Выберите только что созданную плоскость крыши и нажмите кнопку редактирования Открыть объект , чтобы открыть диалоговое окно Спецификация плоскости крыши , а на панели КРЫША убедитесь, что Базовая высота заблокирована, а затем измените Шаг на 8 из 12.
  3. Не снимая выделения с плоскости крыши, с помощью маркеров редактирования удлините боковые ребра, пока угол не совпадет с краем плоскости крыши под ним.

  4. Создайте полный обзор перспективы , чтобы увидеть результаты на данный момент. Когда закончите, закройте представление.

  5. Если высота новой плоскости крыши соответствует вашим требованиям, перейдите к шагу №6. Если нет:
    • Удалить  новую плоскость крыши.
    • Вернитесь к виду фасада и попробуйте другую высоту перехода шага.
    • Нарисуйте новую самую верхнюю плоскость крыши , как описано выше.
    • Если вас устраивают пропорции верхней части крыши, вы можете закрыть вид фасада, не сохраняя его.
  6. Добавьте дополнительное ребро к плоскости крыши рядом с самой верхней стороной плоскости крыши, чтобы они могли встретиться в геометрически правильной ендове . Для этого:

    • Щелкните соседнюю плоскость крыши, чтобы выбрать ее, затем щелкните кнопку редактирования Break Line .
    • Щелкните на кромке плоскости крыши, где с ней встречается самый верхний угол плоскости крыши, чтобы создать в этом месте новый маркер редактирования угла.
  7. Используйте инструмент редактирования Соединение плоскостей крыши  , чтобы соединить самую верхнюю плоскость крыши с плоскостью крыши, примыкающей к ее стороне. Для этого:

    • Выберите край плоскости крыши вверх по склону из нового маркера редактирования, созданного на шаге 6.
    • Нажмите кнопку редактирования Соединение плоскостей крыши  .
    • Щелкните один раз по соседнему краю самой верхней плоскости крыши. Программа автоматически соединит две плоскости по геометрически правильной линии.
  8. Затем сделайте отраженную копию самой верхней плоскости крыши с другой стороны конька. Для этого:

    • Выберите плоскость крыши и нажмите кнопку редактирования Копировать/Вставить .
    • Нажмите кнопку редактирования Reflect About Object  , затем наведите указатель мыши на линию конька самой верхней плоскости крыши.
    • Когда пунктирная ось отражения отображается поверх линии хребта, щелкните один раз.
  9. Повторите шаг 6 выше, чтобы соединить эту новую плоскость крыши с плоскостью, примыкающей к ее стороне.

После того, как самые верхние плоскости крыши будут установлены, под ними можно добавить голландский фронтон.

Чтобы добавить голландский фронтон

  1. Перейти На один этаж вверх  и включить справочный дисплей . Обратите внимание, что часть крыши, на которую накладываются самые верхние плоскости крыши, представлена ​​треугольником.
  2. Выберите в меню CAD> Линия> Нарисовать линию , затем:
    • Нажмите и перетащите, чтобы нарисовать линию вдоль нижней части треугольника.
    • Нарисуйте вторую линию, параллельную первой, в области треугольника.
  3. Выберите вторую линию САПР и используйте отображаемый временный размер, чтобы расположить ее так, чтобы ее расстояние от первой линии равнялось глубине карниза , который требуется для голландского фронтона.

    • В этом примере используется 12 дюймов.
  4. Выберите Строить> Стена> Прямая внешняя стена и нарисуйте стену, которая привязывается ко второй линии САПР.

    • Если текущий этаж — чердак, сообщение подтвердит, действительно ли вы хотите рисовать на этом этаже. Щелкните OK .
  5. Не снимая выделения со стены, нажмите кнопку Open Object 9.0032 и на панели ОБЩИЕ диалогового окна Спецификация стены установите флажок рядом с Стена чердака и нажмите OK .
  6. Перейти Вниз на один этаж , нажмите кнопку Select Objects  и выберите плоскость крыши, расположенную под фронтоном, который вы хотите создать.
  7. Щелкните инструмент редактирования Линия разрыва  , чтобы добавить новый угловой маркер редактирования в точке, где выбранная плоскость крыши встречается с пересечением одной из самых верхних плоскостей крыши и крыши под ней.
  8. Щелкните и перетащите ручку редактирования угла, расположенную на пике выбранной плоскости крыши, и перетащите ее вниз, пока она не привяжется к пересечению плоскости крыши, расположенному на противоположном ребре от вновь созданного угла.
  9. Отрегулируйте положение самого верхнего края плоскости крыши, чтобы он привязывался к стене на контрольном дисплее.

  10. Создайте обзор перспективы , чтобы увидеть результаты.



Похожие статьи

Что такое скатная крыша? Понятие уклона крыши

В широком смысле крыши можно разделить на плоские и скатные.
Итак, что такое скатная крыша?

Скатная крыша представляет собой крышу с уклоном вниз. Как правило, он состоит из двух частей, которые наклоняются друг от друга от центрального гребня, но может иметь только одну часть, которая наклоняется от одного края к другому (хотя это не так часто).

Чтобы крыша считалась скатной, необходимо измерить ее «угол». Уклон крыши рассчитывается путем деления ее высоты или вертикального подъема на ее длину или горизонтальный пролет.

Каков стандартный уклон крыши?

Каков стандартный уклон крыши? Не существует установленного определения того, что относится к категории «скатных крыш», но, как правило, уклон должен составлять не менее 10 °, хотя обычная скатная крыша будет иметь угол около 48 °.

При сравнении скатной крыши и плоской крыши может возникнуть путаница, поскольку технически плоские крыши на самом деле не являются плоскими. Плоская крыша выглядит плоской, но должна обеспечивать сток воды, поэтому она всегда имеет небольшой уклон. Как правило, этот наклон составляет примерно 1,15°, но может быть меньше 10°. Итак, когда вы спрашиваете: «Что такое скатная крыша?» это не любая крыша с уклоном, уклон должен быть не менее 10°.

Что такое двухскатная крыша?

Что такое двухскатная крыша? Двухскатная крыша — это просто крыша с двумя скатами или двумя отдельными точками, которые создают свои собственные скаты.

Скатная крыша имеет довольно широкое определение. Таким образом, при обсуждении того, что такое скатная крыша, на самом деле существует семь различных типов крыш, которые попадают в категорию скатных крыш.

Типы скатных крыш:
Односкатные крыши:

Крыша с одним уклоном или уклоном. Для односкатной крыши скат крыши идет от одной стороны конструкции к другой.

Парные крыши:

Простейшая из скатных крыш, так как в ней всего 2 отрезка бруса (или стропила), которые связаны друг с другом и опираются друг на друга. Пролет небольшой, всего 3,5 метра, так как опор мало. Их легко проектировать, но им не хватает практичности и других затрат на дополнительные опоры.

Закрытые парные крыши:

Закрытая парная крыша похожа на парную крышу с балками, соединяющими нижнюю часть обоих стропил. Это создает гораздо более стабильную и надежную конструкцию крыши, увеличивая пролет крыши примерно до 5 метров.

Крыши с воротником:

Подобно закрытым парным крышам, крыша с воротником перемещает балки вверх от нижней части стропил примерно до трети высоты крыши. Воротниковые крыши означали, что в подкровельном пространстве можно было создать дополнительные помещения, но это снижает устойчивость несущих стен, уменьшая пролет крыши до 4 метров.

Крыши с прогонами:

Опять же, этот тип крыш разработан на основе закрытой парной крыши путем добавления прогонов к стропилам. Прогон — это горизонтальный кусок дерева или металла, прикрепленный к каждой стропиле для обеспечения дополнительной поддержки. Это означало, что стропильные материалы могли быть меньше и легче, что позволяло увеличить пролет крыши до 8 метров.



Фермы большого сечения

:

Фермы большого сечения были разработаны, поскольку прогонные крыши требовали дополнительных опор и материалов, что увеличивало затраты и уменьшало пространство на крыше. В качестве основной опорной конструкции использовались фермы, а для средней крыши обычно требуется только две фермы. Прогоны и коньковые доски по-прежнему соединяют фермы, на которые затем могут опираться стропила.

Стропильная ферма :

Успех большого сечения приводит к стропильной ферме. Стропильные фермы используются вместо ферм большого сечения, прогонов и стропил. Это означало экономию денег на материалах и времени строительства без ущерба для прочности и устойчивости. Поддержка и вес материалов означают, что пролет крыши может достигать 12 метров.

Поговорите с профессионалами о вашем проекте скатной крыши сегодня

Крыша имеет решающее значение для любого объекта; это имеет решающее значение для дизайна и функциональности вашего дома.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
