Двухскатная крыша с мансардой: устройство, монтаж

Мансардные помещения – комфортные комнаты на верхних этажах домов, которые позволяют значительно увеличить жилую площадь при минимальных финансовых затратах. Для строительства двухскатной крыши с мансардой используются самые современные материалы и технологии, ведь это довольно сложные инженерные конструкции. Точность соблюдения строительных норм оказывает большое влияние на долговечность, безопасность и эффективность эксплуатации.

Двухскатная крыша с мансардой

Содержание статьи

Особенности крыш с мансардой

Обыкновенная крыша должна решать следующие задачи:

  • защищать помещения от естественных осадков. Это главное требование к конструкции, поэтому герметичность должна быть полной, а стропильная система надежной;
  • улучшать внешний вид здания. Каждый архитектурный стиль предполагает свои решения кровель, но при этом они должны гармонично смотреться.

Крыша с мансардой, кроме этих задач, должна выполнять еще одну очень важную и сложную – обеспечивать благоприятный микроклимат в помещениях при минимальных тепловых потерях. Добиться такого результата можно только за счет создания сложного кровельного пирога, каждый слой которого имеет свои функции.

Правильное устройство кровельного пирога обеспечивает комфортные для проживания условия в мансардном помещении

Устройство мансардной крыши

Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.

Таблица. Структура мансардной кровли

Элемент кровельного пирогаХарактеристики и особенности

Паробарьер

Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога. К сожалению, сделать защиту абсолютно герметичной невозможно, всегда будут небольшие щели в местах примыканий или нахлеста. Даже теоретически сложно заделать самые маленькие щели, а со временем скотч теряет показатели адгезии и щели увеличиваются в размерах. Такое положение усложняет строительство мансардной кровли, для его устранения необходимо принимать специальные строительные мероприятия, какие именно, мы расскажем немного ниже. В качестве материалов для парозащиты можно использовать дорогостоящие мембраны или дешевые полиэтиленовые пленки. По эффективности между ними никакой разницы нет, но стоимость отличается в разы.

Утеплитель

Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже. Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы.
Линейные параметры утеплителя учитываются во время определения шага стропильных ног и их высоты. Есть варианты утепления мансардных крыш плитами пенопласта. Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой.

Ветрозащита

Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель. Одновременно мембрана герметична для потоков воздуха, что минимизирует тепловые потери из мансардных помещений. Важно знать, что такую сложную защиту требует лишь минвата, это один из ее весомых недостатков. Что касается пенопласта, то он не впитывает влагу и не повышает относительную влажность. Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать.

Кровельное покрытие

Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений.

Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют.

Проблемы могут обнаруживаться через несколько лет, когда разрушения несущих элементов стропильной системы достигли критических значений. Требуется не только полная переделка всей крыши, но и новая отделка внутренних стен мансардных помещений. Такие работы стоят намного дороже, чем новое строительство. Всегда помните об этом и очень внимательно относитесь к созданию мансардных кровель.

Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов

Цены на различные виды бруса

Брус

Пошаговая инструкция строительства двускатной крыши с мансардой

Для примера мы возьмем классическую двухскатную крышу с мансардой. На данном этапе установка окон (читайте какие пластиковые окна лучше) не делается, эти работы следует выполнять на завершающей стадии строительства. Для стропильной системы надо приобрести необходимое количество пиломатериалов, сортамент указывается в проектной документации.

Конструкция двускатной крыши

Шаг 1. Установка мауэрлата. Элемент изготавливается из доски 50×150 мм или бруса 150×150 мм. Доска может применяться тогда, когда под мауэрлат сделан армированный пояс, он равномерно распределяет нагрузки по всему периметру коробки здания и не дает ей прогибаться. Брус рекомендуется применять на домах из кладочных материалов: кирпич, бетонные блоки и т. д. За счет увеличенной жесткости на изгиб он может держать существенные нагрузки и не позволять стропильной системе изменять свои первоначальные размеры.

Мауэрлат из бруса

К армированному поясу доски можно крепить тремя способами, каждый из которых имеет свои нюансы.

  1. Крепление катанкой Ø 5–6 мм. Проволока заливается бетоном или для нее высверливаются специальные отверстия в стенах. Фиксация проволокой – традиционный метод установки мауэрлата, работы не требуют особой квалификации исполнителей. Но есть одно ограничение – проект дома должен предусматривать такую отделку фасадных стен, чтобы проволока с лицевой стороны здания скрывалась.

    Крепление мауэрлата с помощью проволоки

  2. Крепление шпильками Ø 12–16 мм. В реализации есть очень мощные и надежные дюбели с металлической фиксацией. Они прочно удерживаются в бетонных отверстиях и обеспечивают требуемые усилия фиксации мауэрлата. Шпильки намного упрощают работы – нет необходимости делать сложные и точные замеры положения элементов. В выставленных на стенах мауэрлатах высверливаются отверстия — сначала в доске, потом меняется сверло и делается отверстие в бетоне. Вставляется дюбель, забивается и затягивается.

    Крепление шпильками обеспечивает надежную фиксацию элементов

  3. Монтаж с помощью анкеров. Самое прочное, но самое сложное крепление. Анкера выставляются на стадии заливки бетоном армирующего пояса, их положение постоянно контролируется. Затем по расположению анкеров в доске делают отверстия, в которые продеваются крепежи и конструкция фиксируется. Эти работы требуют определенного умения исполнителей, отнимают больше времени и физических усилий.

    Крепление анкерами является наиболее сложным вариантом

Мауэрлат надо устанавливать на двух противоположных стенах и следить, чтобы соблюдалась параллельность и горизонтальность его элементов. В противном случае придется подгонять каждую стропильную ногу, а это долго и трудно. Кроме того, подгонка элементов стропильной системы на чердаке свидетельствует о крайне низкой квалификации кровельщиков, не нужно пользоваться услугами таких специалистов.

Практический совет. Положите мауэрлат как можно ближе к краю фасадной стены. Если этого не делать, то есть вероятность, что стропильные ноги будут упираться о кладку и их придется немного подпиливать.

Не забывайте подкладывать между бетонными и деревянными элементами гидрозащиту, в этих целях рекомендуется использовать обыкновенный рубероид.

Между стеной и мауэрлатом обязательно должен укладываться гидроизоляционный материал

Шаг 2. Стропила изготавливайте из доски 50×150 мм, длина рассчитывается в зависимости от угла наклона скатов и ширины дома. Этот параметр уже нужно выбирать с учетом высоты и архитектуры мансардных помещений, а они могут иметь несколько вариантов.

  1. Мансардные помещения напоминают обыкновенные комнаты.
    Все стены вертикальные, потолок горизонтальный. Для таких мансард надо большой объем чердачного пространства, в двухскатных крышах он встречается редко.
  2. Потолком мансардных комнат служит крыша. Более дешевый вариант, имеет широкое распространение. По сметной стоимости намного дешевле первого, отличается высоким коэффициентом полезного использования чердачных помещений.

    Варианты мансардных помещений

Калькулятор расчета угла наклона двускатной крыши
Перейти к расчётам

К мауэрлату стропильные ноги рекомендуется крепить металлическими уголками толщиной примерно 1 мм размером 70×70 мм. Это просто, быстро и надежно, позволяет в любой момент подкорректировать положение элементов. Уголки прибиваются гвоздями или прикручиваются саморезами.

Стропила крепятся при помощи металлических уголков

Важно. Элементы имеют много отверстий на каждой стороне. Это не значит, что во все вкручиваются саморезы, метизов надо не более пяти штук с каждой стороны.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Почему отверстий намного больше? Некоторые из них могут попадать на дефекты древесины, мастер имеет возможность выбрать оптимальное место вкручивания самореза. Для увеличения прочности можно просверлить стропилины и дополнительно стянуть их болтовыми соединениями.

Для надежности можно укрепить стропильные балки болтами

Шаг 3. Прибейте стропилины к лагам двумя гвоздями, всегда забивайте гвозди немного наискосок, за счет этого минимизируются риски растрескивания доски. В этом варианте лаги одновременно служат затяжками, стропильная система получается очень устойчивой, а сборка упрощается и ускоряется.

В нижней части стропила прибивают к лагам гвоздями

Шаг 4. Закрепите стропилины в верхней части. Делается это при помощи гвоздей и сквозного болта. Концы упираются о коньковый прогон, для повышения устойчивости делаются запилы, которые лежат на коньковом брусе.

В верхней части стропила скрепляются гвоздями и болтами

Практический совет. Очень важно сделать двускатную крышу с мансардой максимально устойчивой. Дело в том, что внутренние поверхности будут обшиваться, если конструкция колеблется, то на стенах комнат обязательно появятся трещины.

Для исключения смещения стропильных ног по коньковому брусу вбейте по одному гвоздю с каждой стороны. Если есть сомнения в устойчивости, то можно дополнительно зафиксировать элементы металлическими уголками соответствующего размера.

Чтобы исключить смещение стропил, их дополнительно фиксируют к коньковому брусу гвоздями

Шаг 5. Стяните фермы ригелями. Определитесь с их размещением, помните, что этими элементами ограничивается высота потолка мансарды. Ригеля делайте из двух досок 50×150 мм. Один конец доски запиливается под углом и фиксируется к нижней поверхности стропилины, а второй внахлест к другой ноге. Второй ригель крепится в обратном направлении. Дело в том, что сами ноги соединены внахлест, такое крепление ригелей повышает прочность за счет параллельного положения двух досок. Потом они стягиваются гвоздями по три–пять штук с каждой стороны.

С одной стороны ригели крепятся встык, с другой — внахлест к стропилам

Шаг 6. На ригелях поставьте подпорку под коньковый прогон, она исключит вероятность его прогиба. Опытные строители рекомендуют ставить этот элемент несмотря на то, что на прогон не воздействуют вертикальные нагрузки, фермы сами себя удерживают. Но во время эксплуатации здания иногда возникают ситуации, когда высота снежного покрова значительно превышает расчетные значения, фермы могут деформироваться. Нагрузки примут на себя подпорки, что сохранит геометрию стропильной системы. Подпорки прибывайте гвоздями, один снизу, а другой сверху.

Вертикальная подпорка исключит вероятность прогиба конька

Шаг 7. Установите под каждой стропильной ногой стойки. Если ширина дома шесть и более метров, то желательно монтировать по два элемента – один на уровне стены мансарды, а второй ниже. Эти работы не требуют много времени и материалов, а устойчивость конструкции повышается существенно. Стойки делаются из досок 50×150 мм, крепятся гвоздями и болтами. Для таких элементов используйте все оставшиеся обрезки, их можно делать не сплошными, а сборными. Нижние концы стоек упираются в лаги.

Крепят дополнительные стойки к стропилам

На этом стропильная система собрана, можно приступать к утеплению и покрытию мансардной крыши. Технология работ зависит от выбранного утеплителя и технических характеристик кровельных материалов.

Практический совет. Утепление лучше делать изнутри мансардных помещений после установки кровли. Под крышей можно не бояться дождя, работы делаются намного спокойнее и качественнее.

Утепление крыши с мансардой

Цены на минвату

Минвата

Если все строительные нормы соблюдаются, то мансардные помещения будут ничем не хуже обыкновенных жилых комнат. Не спешите и не пытайтесь улучшить рекомендованные стропильные системы, только очень опытные мастера могут самостоятельно корректировать конструкцию крыши.

Видео — Двускатная крыша с мансардой

Двускатная крыша с мансардой требует не только точного выполнения всех строительных норм и правил, но и грамотного расчета каждого элемента. Самостоятельно выполнить такие работы сложно, лучше обращаться за помощью к профессионалам. Для того чтобы правильно составить исходное задание, рекомендуется ознакомиться с чертежами наиболее часто используемых мансардных кровель. Полезная статья есть на нашем сайте.

Сколько стоит превратить чердак в жилое пространство с фальшивой крышей? | Руководства по дому

Автор: Эмили Бич Обновлено 17 декабря 2018 г.

Когда ваша растущая семья оставляет вас, чувствуя себя зажатыми в стенах вашего дома, ремонт чердака может служить эффективным и экономичным способом увеличить ваше пространство. Согласно отчету журнала «Remodeling Magazine», в 2014 году средняя реконструкция чердака, включая мансардное окно высотой 15 футов для дополнительной высоты над головой, стоила 49 438 долларов США.

Жилая площадь мансарды

Ценник в размере 49 438 долларов за средний ремонт мансарды включает в себя мансардное мансардное здание длиной 15 футов, которое увеличивает высоту над большей частью мансардного этажа.Он также включает в себя спальню 15 на 15 и ванную комнату 5 на 7, а также всю сантехнику, электричество, отопление и кондиционирование воздуха, необходимые для обеспечения безопасности и комфорта нового пространства. В эту цену входят новые окна вдоль мансардной стены, ковровое покрытие на полу, изоляция и модернизированная лестница для доступа к вашему новому чердаку.

Географические различия

Стоимость реконструкции чердака в США значительно варьируется в зависимости от стоимости жизни в вашем регионе. Средняя цена около 50 000 долларов, о которой сообщает «Remodeling Magazine», упала до минимума в 44 581 доллар в Западно-Южно-Центральном регионе, который включает Техас, Оклахому и несколько близлежащих штатов.В Тихоокеанском регионе, который включает Калифорнию, Вашингтон, Орегон, Аляску и Гавайи, он взлетает до 58 550 долларов.

Оценка дополнительных услуг

В зависимости от того, где вы живете, местные требования могут еще больше увеличить стоимость добавления жилого помещения на чердаке. В районах, подверженных сейсмической активности, например, установка большого мансардного мансардного окна для поднятия крыши может потребовать сейсмической модернизации всего дома. Другие домовладельцы могут столкнуться с расходами, связанными с усилением стропильных ферм, чтобы выдержать вес новой жилой площади. Если вы планируете использовать высококачественную отделку или приспособления, эти предметы также могут увеличить стоимость.

Анализ затрат

Слуховые окна, используемые для поднятия крыши на чердаке, бывают разных форм и размеров, но добавление любого функционального слухового окна обходится дорого из-за сложности работы. По оценкам журнала Time Magazine за 2014 год, слуховые окна стоят от 10 000 до 30 000 долларов. В отчете за 2014 год компания Dryden Mutual Insurance Company оценивает стоимость основных слуховых окон, где крыша слухового окна выходит в сторону от дома, в 11 647–17 470 долларов.Более модные мансардные окна с остроконечными крышами стоят от 14 883 до 22 235 долларов. Слуховые окна с арочными, изогнутыми или другими причудливыми профилями могут еще больше увеличить расходы. Согласно статье 2014 года в «Prairie Voice Companion» после того, как вы увеличите высоту потолка, рассчитывайте от 80 до 120 долларов за квадратный фут, чтобы сделать пространство пригодным для жизни.

Повышение стоимости дома

Хотя ценность большего жилого пространства может показаться наиболее важным фактором при ремонте чердака, этот проект также обеспечивает повышение стоимости дома.По данным журнала «Remodeling Magazine», домовладельцы по всей стране окупили в среднем 84,3% затрат на преобразование чердака в жилое пространство, когда пришло время продавать свои дома. Эта цифра может упасть до 83 процентов в Западно-Южно-Центральном регионе или до 102 процентов на дорогом тихоокеанском рынке.

.

Как построить двускатную крышу | Home Guides

Двускатная крыша — это двускатная крыша с двумя скатами, которые сходятся на центральной линии конька. Традиционно каркасные двускатные крыши используют стропила и могут иметь два разных уклона для одной и той же крыши, в то время как ферменные крыши должны иметь одинаковый уклон с обеих сторон. Ферменная крыша считается устройством, позволяющим сэкономить время, поскольку фермы обычно покупаются в собранном виде. Однако большой вес стропильных ферм означает, что их необходимо поднимать на место с помощью тележки со стрелой и закреплять несколькими рабочими.Как вариант, двухскатную крышу с традиционным каркасом может оформить один человек.

Найдите и загрузите программное обеспечение для проектирования крыш. Введите тип крыши (двухскатный), высоту, размер конструкции и тип крыши (обычная или ферменная), и программа рассчитает размер и размеры необходимых вам пиломатериалов и / или ферм. Подготовьте список пиломатериалов (габаритов и размеров) на основе результатов работы программы.

Подготовьте стропила, используя измерительный угольник и угол, чтобы отметить правильный угол на каждом стропиле, где они будут прикреплены к коньковой доске.Обрежьте стропило в правильном месте циркулярной пилой. Отметьте угол в 90 градусов, где стропила будут сидеть на верхней пластине, и разрежьте стропила лобзиком.

Установите коньковую доску на правильную высоту, соорудив временную опору у каждого фронтона и прикрепив коньковую доску к опорам гвоздями. Прикрепите первые два стропила к коньковой доске гвоздями на фронтонном конце. Определите, нужно ли внести какие-либо корректировки для лучшего прилегания, и при необходимости отрегулируйте углы и разрезы на стропилах.Прибейте оставшиеся стропила к коньковой доске с правильным интервалом. На каждом конце фронтона прибейте по три или четыре концевых шпильки для дополнительной поддержки. Обрежьте свисающие концы стропил дисковой пилой до нужного угла для фасции.

Гвоздями или шурупами фанеру к стропилам, начиная от карниза и поднимаясь вверх. Фанеру можно разрезать на куски меньшего размера для индивидуального работника. Прикрепите к фанере строительную бумагу и водонепроницаемую мембрану в соответствии с местными строительными нормами.Приложите бумагу к вентиляционным отверстиям в крыше или другим препятствиям, затем продолжайте с обеих сторон. Вырежьте заплатку с прорезью перекрестия для вентиляционного отверстия или препятствия и поместите ее поверх окружающей бумаги, и закрепите скобами. Вырежьте и придайте форму окладу для установки вокруг слуховых окон, кровельных долин и световых люков, а также прибейте его гвоздями.

Подготовьте крышу для черепицы, зарубив меловую линию возле карниза, чтобы обеспечить перекрытие черепицы в полдюйма. Прибейте начальный ряд черепицы на место, используя меловую линию в качестве ориентира, затем используйте начальный ряд в качестве ориентира для следующего ряда черепицы.По линии конька обрежьте черепицу по козырьку и установите черепицу по всей длине. Обрежьте черепицу на концах фронтона универсальным ножом. Для кровельных вентиляционных отверстий и дымоходов уложите черепицу к ней, закрепите гидроизоляцию над вентиляционными отверстиями и вокруг дымоходов с помощью клея, затем отрежьте черепицу с помощью канцелярского ножа до нужного размера и формы, чтобы закрыть гидроизоляцию.

При желании установите водосточные желоба и водосточные трубы, потолочные перекрытия, отделку и облицовку.

.

Как обрамить открытое крыльцо с фронтоном | Home Guides

В интерьере здания отделка и детали имеют тенденцию затемнять структурный каркас здания. Однако относительная простота крыльца дает возможность продемонстрировать элегантный дизайн каркаса сооружения. Открытое крыльцо с фронтоном использует эту возможность и демонстрирует свой структурный каркас.

Конек и стропила

Основными компонентами двускатной крыши являются стропила, которые спускаются вниз с каждой стороны крыши, образуя вершину посередине, и гребень, который проходит вдоль этой вершины и дает стропилам опору.В обычной двускатной крыше конек не обеспечивает никакой структурной поддержки крыши; это просто поверхность, к которой прибиты верхние концы стропил, и вес крыши передается вниз через стропила на опорные стойки внизу.

Столбы и балки

В случае двускатной крыши над закрытым зданием нижние концы стропил опираются на внешние стены здания. Однако в открытом крыльце стропила опираются на горизонтальные балки, которые поддерживаются вертикальными стойками или колоннами.Требуемые размеры балок и стоек зависят от размера и веса крыши, но обычно используются балки, изготовленные из двойных балок два на восемь или два на десятки, опирающихся на стойки четыре на четыре или шесть на шесть. .

Балки

Поскольку вес крыши передается вниз через наклонные стропила, сила, создаваемая весом, имеет тенденцию выталкивать опорные стойки или стены крыльца наружу. Балки потолка, которые проходят горизонтально от одной стороны крыльца к другой, связывают нижние концы стропил вместе и противостоят этой силе.Во внутреннем пространстве потолочные балки обычно отделываются стеновой доской, чтобы отделить чердачное пространство от комнаты внизу, но на открытом двускатном крыльце балки можно оставить открытыми для пространства под крышей.

Кафедральный потолок и структурный выступ

Удаление потолочных балок оставляет крыльцо с открытым соборным потолком, но для этого требуется, чтобы структурная опора балок была заменена какой-либо другой структурной альтернативой. Самый распространенный вариант — конструкционный коньк — представляет собой относительно тяжелую балку, которая проходит по коньку крыши и поддерживается на концах несущими стойками.Вес крыши опирается на балку конька, а не на нижние концы стропил, и вес передается через стойки либо на другую балку, которая сама поддерживается другими стойками, либо полностью на землю, где пост опирается на бетонный нижний колонтитул.

.

Как оформить чердак | Руководства по дому

Чердаки могут быть темными и закрытыми пространствами, но это не обязательно. Правильно оформленная мансардная комната может устранить большинство странных углов и неудобных пространств незавершенного чердака, а законченная мансарда может быть приятным и умиротворяющим дополнением к жилому пространству вашего дома.

Базовый каркас

Двускатная крыша обрамлена стропилами, спускающимися от вершины крыши к вершинам наружных стен здания.Нижние концы стропил связаны вместе стропильными стропами, горизонтальными элементами, которые охватывают расстояние от верха одной стены до верха противоположной стены; эти стропильные шпалы противостоят силе, действующей под действием веса крыши, — горизонтальной силе, которая стремится вытолкнуть нижнюю часть стропил наружу. Стропильные перекладины также выполняют роль балок перекрытий в чердачном пространстве и потолочных балок в комнатах под чердаком. Стропила создают на чердаке наклонную поверхность потолка.

Хомуты

Если вы хотите, чтобы на чердаке был плоский потолок, вам нужно добавить хомуты к обрамлению.Хомутовые стяжки представляют собой горизонтальные элементы, которые, как и стропильные стропы, простираются от стропила к стропилам, но воротниковые стяжки расположены над верхом стен и ближе к вершине крыши. Когда они используются для определения потолка чердачного помещения, они должны располагаться достаточно высоко, чтобы обеспечить достаточный зазор. Стяжки-воротники иногда используются для замены стропил в зданиях с соборными потолками, но они не служат конструктивной цели в чердачном помещении, кроме как обеспечить поверхность для крепления стеновых панелей.

Коленная стена

Коленная стена — это стена неполной высоты, которая простирается от мансардного этажа до низа стропил; его цель — создание плоских вертикальных стен в чердачном помещении. Расположение коленных стенок близко к наружным стенам здания увеличит площадь чердачного пространства, но сделает коленную стенку короче; перемещение стены ближе к центру здания сделает стену более высокой, но уменьшит полезную площадь чердачного помещения. Коленная стена обрамлена как обычная стена, с вертикальными стойками между горизонтальной подошвой на уровне пола и верхней пластиной наверху стены.Однако верхнюю пластину необходимо установить под углом, чтобы она упиралась в наклонные стропила, а верхние концы стоек должны быть обрезаны под углом, чтобы соответствовать углу верхней пластины.

Фермы

Когда крыша построена с использованием инженерных стропильных ферм, внутренние элементы распорки фермы обычно будут мешать использованию любого полезного пространства на чердаке. Удаление распорок с фермы или изменение фермы каким-либо образом нарушит устойчивость фермы и никогда не должно рассматриваться.Однако доступны специальные фермы, предназначенные для размещения мансарды. Эти фермы имеют распорки, расположенные по конфигурации, аналогичной воротниковой стяжке и обрамлению колен.

.

Двухскатная крыша с мансардой — не миф, а реальность! Вот готовое решение. | Строй секрет.

Многие думают, что обычная двухскатная крыша не подходит для мансарды. Но хочу сказать, это огромная ошибка. Для воплощения ваших идей в жизнь, совершенно не понадобятся огромные денежные затраты или строительные работы по переделыванию уже существующей крыши.

Сегодня хочу рассказать вам, как переделать обычную крышу в мансардное помещение. Для лучшего понимания не хочу загружать статью кучей текста, а просто приведу чертёж готовой постройки и расскажу о её составных элементах.

Проект двухскатной крыши с мансардным помещением.Личное фото. Сделано в строительной литературе.

Личное фото. Сделано в строительной литературе.

1. Стропило

2. Ригель

3. Перекрытие мансарды

4. Коньковая накладка

5. Боковые опорные брусья

6. Гидроизоляция

7. Кровля

8. Боковые распорки

После проведения всех работ, остается только выполнить утепление и провести в новую жилую площадь коммуникации. Надеюсь данный вариант расширения жилой помощи, окажется полезен и удобен в исполнении.

Считаю вариант подойдёт всем домам с классической крышей. По денежным затратам для строительства, данный проект обойдётся на много дешевле. Этот вывод я сделал из расчётов необходимых средств для закупки материала на строительство ломаной крыши и её утеплению и отделочным работам.

Спасибо за прочтение моей статьи.

Полезная статья заслуживает лайка или комментария, если поставите буду вам благодарен. Сделайте подписку на канал и читайте другие уже выпущенные статьи.

До новых встреч!

Двухскатная крыша с мансардой — Стройка дома от и до

Частное строительство занимает все больше площадей и привлекает такая недвижимость все больше народа. Основная причина «переселения» в частные дома в том, что при самостоятельном проектировании и строительстве есть возможность обустроить все именно так, как самому того хочется. Разумеется, помощь специалистов в столь «благородном» деле лишней не бывает, но многие предпочитают контролировать ход строительства или проводить его собственными силами.
Практически для собственного дома важна кровля, поскольку ее надежность может быть обеспечена только своими силами и использование качественных материалов. Форма кровли может быть разной, но опытные мастера рекомендуют не использовать сложных форм, поскольку это затрудняет проведение кровельных работ и ведет к удорожанию строительства. Наиболее приемлемые – простые двухскатные кровли или двухскатная крыша с мансардой, за счет которой можно увеличить общую площадь постройки.

Разнообразные конструкции крыши используются сегодня в основном благодаря применению современных кровельных материалов, но большая часть конструкций разработана очень давно, и только слегка модернизирована под современные возможности. Например, двухскатная крыша с мансардой может быть только более надежной и «теплой», за счет приме6нения утеплителя и металлических балок, но конструкция ее практически не меняется.

Использование сложной конфигурации кровли, конечно, придает строениям дополнительную эстетику, но значительно затрудняет обслуживание. А если трудно, значит – дорого. Поэтому для большинства объектов малоэтажного строительства владельцы предпочитают простые, но весьма эффектные кровли.

Из материалов для кровельных работ многие предпочитают металлочерепицу или профилированный металлический лист (профнастил), но при этом не менее актуальными остаются шифер или ондулин и натуральная керамическая черепица, выполненная по современным технологиям. Наибольшей привлекательностью в сочетании с простотой и надежностью обладает металлочерепица. Этот материал достаточно легкий и обладает значительной долговечностью.

При ведении строительства стоит учитывать, что работа по созданию крыши – это наиболее ответственная часть строительства. И не только потому, что именно крыша обеспечивает сухость в помещениях, но и по той причине, что работы по созданию кровли связаны с работой на высоте, а это – дополнительные угрозы для травматизма. Поэтому стоит подумать о привлечении специалистов к созданию и монтажу кровли.

чертежи стропильной системы, основы расчета, планировка, сборка

Сегодня мы расскажем о популярных решениях устройства мансардных крыш, их возможностях. Ознакомившись с иллюстрациями, схемами стропильной системы, Вы получите чёткое представление об их устройстве. А изучив основы расчета сможете оптимизировать расходы на пиломатериал. Получите информацию о важных моментах планировки пространства. Узнаете в какой последовательности монтируется стропильная система мансардной крыши.

Мансардная крыша это сложная конструкция, и требует тщательных расчетовИсточник stroyland.su

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стенуИсточник drevogid.com

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансардыИсточник dvorakdesign.ru

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нееИсточник dekoriko.ru

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышейИсточник csgoshik.ru

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крышеИсточник lbuilding.ru

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространстваИсточник moiton. ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Основы расчета

Цель расчётов — найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существеннаяИсточник homemyhome.ru

После чего ведётся конструктивный расчёт, где учитываются факторы:

  • Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
  • Ветровые нагрузки. Являются переменными, действуют на все элементы.
  • Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
  • Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крышиИсточник pinterest.com

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты. Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки. Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

  • Шаг стропил соответствует размерам утеплителя.
  • Ширина стропил соответствует толщине утепления.

Ремонт крыши частного дома: этапы работ – от осмотра до восстановления кровли

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкойИсточник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

  • Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
  • Некомфортные участки оборудуются под места хранения.
  • «Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев.

Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

  • Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
  • Сразу настилается черновой потолок, или временный настил для безопасной работы.
  • Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
  • Поверх прогонов укладываются затяжки.
  • Монтируются нижние стропила.
  • Временные раскосы меняются на постоянные ветровые связи в продольном положении.
  • Устанавливаются верхние стропила.
  • Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
  • Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
  • На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
  • Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.
Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.


Все виды крыш частных домов и их особенности, выбор материала для кровли, фото проектов

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Строительство двухскатной мансардной крыши от и до. Мансардная крыша своими руками пошагово. Стропильная система двускатной мансардной крыши своими руками

Множество людей мужского пола, обретая семью, рано или поздно задумываются о приобретении своего жилья. Кто-то берёт квартиру в ипотеку, а кто-то копит деньги на . Но накопить на большой дом удается не многим и альтернативой будет строительство дома с .

Что представляет собой мансардная крыша

Мансарду можно построить из или из подходящего, вам материала.

Возвести, мансарду не представит особого труда, но необходимо терпение, трудолюбие, подходящие материалы и наличие инструмента.

Форму и конструкцию крыши обязательно нужно внести в проект дома, дабы избежать казусов при дальнейшей эксплуатации.


Вы можете для строительства дома с взять типовой проект либо же заказать его у профессионалов. В такой документации вы вполне сможете понять с чего начать и выбрать для себя подходящие материалы для строительства.

Теперь можно закупить всё необходимое, но прежде оборудовать место для хранения стройматериала и инструментов. Место для хранения должно быть сухим и иметь , чтобы дождь или снег не могли навредить материалу для стройки.

Так же под навесом можно будет оборудовать небольшую мастерскую, для изготовления некоторых деталей дома или крыши. Для дома из или у кого нет возможности построить полноценный второй этаж, выбор мансардной крыши будет оптимальным вариантом. Дом из будет бюджетным вариантом. Далее мы рассмотрим устройство мансарды.

Элементы конструкции мансарды по конструкции практически ничем не отличаются от двускатных крыш.

Материалы, необходимые для строительства мансардной крыши

Кровля является наружным покрытием крыши, она защищает внутреннюю часть мансарды и может быть выполнена из различных материалов.

Для кровли, как правило, используют такие материалы :


Этапы строительства мансардной крыши своими руками

После ознакомления с названиями устройства крыши, можем продолжить далее разбирать строительство поэтапно.

Первый этап

Строительство мансарды всегда начинается с монтажа мауэрлата .

При строительстве на каменной коробке нужно подумать о закреплении шпильками или анкерами на расстоянии не больше двух метров.

В местах расположения анкеров брус размечают, делают в нем отверстие и надевают на анкера, затем фиксируют мауэрлат гайками к стене.

Для упрощения разметки необходимо положить брус на анкера и легонько пройтись молотком сверху, после этих манипуляций должны остаться следы, они и будут местами для сверления отверстий.

Второй этап

Вторым этапом возведения мансарды станет установка балок перекрытия.

Действия должны быть последовательными.

В первую очередь устанавливаются балки крайние с торцов, потом промежуточные. Между промежуточными и крайними балками необходимо натянуть капроновый шнур или леса, еще можно воспользоваться или нивелиром. Эти приспособления нужны для указания плоскости.

Третий этап


Устанавливаем, выравниваем по вертикальное положение и закрепляем опорные стойки.

Укрепляем укосинами и делаем горизонтальные прогоны.

Нужно учитывать, что стойки ставят в равном количестве с балками перекрытия по двум параллельным сторонам мансарды.

Жёсткость опорной конструкции обеспечивают горизонтальные прогоны.


Четвертый этап (стропильная система)

Подготовленные по шаблону детали стропильной конструкции устанавливаем согласно и фиксируем к вертикальным опорам.

Элементы можно зафиксировать с помощью досок или металлических пластин с отверстиями.

Пятый этап (фронтоны и обрешетка)

З
ашиваем фронтоны, оставляя место для , прикрепляем по всей крыше доски обрешётки. Это самая простая работа при строительстве мансарды.

Шестой этап

Вот мы подошли почти к завершению строительства и это утепление мансардной крыши своими руками.

В современном строительстве используют разнообразные материалы для утепления и , вы их сможете приобрести в любом строительном магазине.

Окончательный этап


После того как крыша накрыта кровлей, прокладываем систему водоотводов именно она придаст законченный вид. Конечно это еще не совсем финал, ведь вам предстоят внутренние работы по отделке , но об этом не в этой статье.

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

  1. Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Установка стропильной системы двускатной крыши https://www.youtube.com/watch?v=3ykQjiMMUbA

  1. Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Преимуществом такой кровли является красивый дизайн и оригинальность.

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

  1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, является наиболее экономичной.

  1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
  2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. более прочная.

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Проектирование стропильной системы для вальмовой крыши

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Конструкция состоит из следующих частей:

  1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
  2. Прогоны. Предназначены для соединения стропил.
  3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
  4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
  5. Конек. Место верхнего крепления скатов мансардной кровли.
  6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
  7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
  8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
  9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
  10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

  • расчет угла, под которым будет установлена кровля;
  • определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
  • вычисление размеров обрешетки;
  • расчет площадей скатов;
  • определение массы материалов, необходимых для кровли;
  • вычисление нагрузки и массы утеплителя;
  • установление необходимой дистанции между стропилами.

Важно! Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – 1.025, от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

  • для керамочерепицы, шифера, ондулина – 80 см;
  • для металлочерепицы – 60 см;
  • для профнастила – 90 см.

Все больше людей прибегают к самостоятельному возведению дома.

Причин для этого много, и каждый руководствуется собственными мотивами.

Но основная это экономия, конечно при условии знания дела.

Построить свой дом для каждого мужчины должно стать обязательным атрибутом успеха.

Вкладывать сбережения в недвижимость самое верное дело. Дом простоит десятилетия и со временем его стоимость только возрастет.

Разумеется, многое зависит от дизайна как внутренней, так и внешней части жилой постройки.

Для качественной постройки понадобится изучение технологии возведения мансардной крыши. Еще важный навык, знание столярного дела. Или можно самому изучить инструкции, которые детально описывают весь проект работы. Следует так же обратить внимание на то, что существуют различные .

Приступая к постройке необходимо озадачиться следующими вопросами :

  • Какие лучше использовать материалы при постройке мансардной крыши?
  • Сколько этапов работы предстоит выполнить?
  • Сколько человек понадобиться для помощи в постройке?
  • Какую мансарду вы желаете построить?

Лучше всего планировать постройку мансарды, устанавливая двускатную крышу с ломаной линией , так вы сможете получить максимально большую площадь будущего помещения.

Перед началом любого строительства следует разработать . Прорабатывая его, серьезно отнеситесь к указанным в расчетах цифрам, даже малейшая ошибка может привести к будущим повреждениям, как самой крыши, так и стен дома.

Так как сделать мансардную крышу? Данная статья поможет вам ответить на этот вопрос.

  • Для мягких кровель сплошная;
  • Для шифера разряженная.

Естественно существуют определенные правила установки мягкой кровли , вот они:

  • Если скатный угол крыши расположен в промежутке от 5 до 10°, тогда кровля имеет вид сплошного настила, применяется специальная водонепроницаемая фанера или доски ;
  • Когда наклонный угол крыши располагается между 10 и 15°, в этом случае кровля делается из бруса габаритами 45×50 миллиметров и с шагом 45 см ;
  • Если величина наклонного угла больше 15° для обрешетки применяется брус 45×50 мм, но с шагом 600 мм ;
  • Для зоны крепления конька монтируют дополнительный брус .

Обрешетка под мягкую кровлю

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить .

В качестве материала используются брусья . Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной , потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Установка мауэрлата

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве . Лучшим решением будут специальные базальтовые плиты .

Плотность утеплителя нужна не менее 30-40 км на кубический метр , иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа , для усиления конструкции нужно устанавливать . Это необходимо если наклонный угол большой .

Контробрешетка устанавливается из мелких брусьев , которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой . При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки . Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

  1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
  2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку .

Монтаж гидроизоляции

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Кровельный материал

Заключение

Строительство мансардной крыши требует особого усердия и кропотливой работы, если вы желаете получить качественный и итоговый результат. Придется много сил вложить не только физических, но и моральных.

Потребуется умный подход к работе, чтобы она завершилась без проблем. Встречая ряд препятствий, большинство хозяев обращаются к помощи наемных рабочих. Но с другой стороны, что может принести большее удовольствие как не проделанная качественная работа своими руками.

Полезное видео

В данном видео вы узнаете как собрать мансардную крышу:

Вконтакте

Оборудование мансардной комнаты существенно увеличивает жилую площадь дома. Даже неотапливаемая комната послужит дополнительной теплоизоляцией жилища.

Изготавливается мансардная крыша в виде ломаной двускатной конструкции , но существует множество других вариантов:

  • классическая двускатная крыша характеризуется простыми расчетами, работа по строительству стропил выполнима и для начинающего мастера, ее недостаток – низкий потолок;
  • односкатная – простой тип кровли, обеспечивающий одну полноценную стену в мансарде;
  • шатровая, имеющая четыре ската одинаковой величины;
  • многощипцовая – привлекательная и сбалансированная, но сложная конструкция.

Двускатная ломаная мансардная крыша дома позволяет получить достаточную высоту потолков в комнате и расширить комфортную площадь. Для ее постройки потребуется грамотно разработанный проект. Создать его самостоятельно – непростая задача, можно заказать в строительной компании или воспользоваться специальной компьютерной программой. Схема конструкции позволит рассчитать необходимое количество материала для стропил, утеплителя, гидроизоляции, кровельного покрытия. Угол наклона для скатов кровли рассчитывают с учетом рекомендаций производителя кровельных материалов, кроме этого учитываются климатические условия – снежная и ветровая нагрузка.

Особенности двускатной ломаной крыши

Нижняя часть стропильной системы устанавливается под углом в 60 ° , ее опорные столбы становятся каркасом для внутренних стен помещения. Угол в верхней части стропил не превышает 45 ° , что позволяет сократить количество используемого материала, но не в ущерб качеству покрытия. Дополнительную жесткость каркасу комнаты придают подкосы, которые крепятся к балке перекрытия и нижней части стропил.

Этапы строительства

  1. По периметру строения укладывается опорный брус – мауэрлат. Он крепится к несущим стенам и передает нагрузку со стропил на основание строения. К кирпичным или блоковым стенам мауэрлат крепится при помощи вмурованных анкеров или шпилек. Отметить места для сверления отверстий под крепление можно рулеткой или приложив брус на стену и придавив его до появления вмятин. Под брус обязательно укладывается рубероид для гидроизоляции. Мауэрлат надевается на анкеры и закрепляется гайками.
  2. Балки перекрытия представляют собой прочный брус из хвойных пород. Они укладываются на мауэрлат и выходят за периметр стен на 0,5 метра, чтобы увеличить площадь мансарды. Другой способ – крепление в специальные карманы, оставленные в кладке. Концы таких брусьев обязательно покрывают мастикой и рубероидом для защиты от влаги. Балки крепятся саморезами и уголками. Крайние брусья укладывают по уровню, для правильной установки остальных натягивают шнур. Оптимальный шаг балок – 0,6 м, он позволяет укладывать утеплитель без подрезки. Все балки выравниваются по высоте, при недостаточном уровне – подкладывают доски, если брус выступает – его стесывают.
  3. К крайним несущим балкам крепятся вертикальные стойки. Их высота и место установки определяется чертежом. После выставления по вертикали с помощью уровня и отвеса, стойки на время фиксируются укосинами из доски. После закрепления крайних стоек, между ними протягивается шнур, по которому устанавливаются остальные брусья. Каждая стойка ставится на балку и временно закрепляется, получается два параллельных ряда.
  4. Стойки скрепляются прогонами – досками, этот элемент необходим для придания жесткости конструкции. Сверху прогона помещают ригель, который соединяет стойки на противоположных сторонах. Затяжка крепится к стойкам металлическими уголками. Комплекс этих элементов ограничивает помещение мансарды. Чтобы сделать конструкцию прочнее впоследствии устанавливают подкосы.
  5. Перед установкой нижних стропил изготавливается шаблон, облегчающий работу. Чтобы каждый раз не проверять, как правильно отпиливать верхнюю часть стропил, берут доску и, приложив к прогону, обрезают под нужным углом. Это и будет шаблон. В нижней части стропил, которые крепятся к мауэрлату, вырезается паз. Если нижние стропила опирается на вынесенную балку, они подрезаются по месту и крепятся уголками, саморезами и гвоздями.
  6. Перед тем как построить верхние стропила, необходимо отметить центр кровли. Для удобства можно прибить доску к мауэрлату и торцевой затяжке, она послужит ориентиром для выравнивания стропил. Чтобы иметь возможность выполнить обрезку верхних стропил на земле, изготавливают шаблон. Для этого берут доску и прикладывают к прогону и отпиливают под углом. По шаблону выполняются все стропила, при правильной установке стоек, они все имеют одинаковый размер. Верхняя часть висячих стропил крепится металлическими пластинами или обрезками доски. Места стыковки с прогонами скрепляются уголками. Первыми устанавливаются крайние стропильные ноги, затем остальные. Подвесные стойки из бруса размером в 25×150 мм соединяют места крепления стропил друг с другом и затяжку.
  7. Нижние стропила требуют укрепления подкосами, для этого используют доску, прикрепленную болтами к стропилу и несущей балке. После установки всех подкосов убирают временные опоры. Собрав полностью стропильную конструкцию, зашивают фронтоны.

На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка . Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.

С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке , поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.

При обшивании фронтонов оставляют место для окон, если они предусмотрены в конструкции.

Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.

Видео

В этом видео показано, как сделать мансардную крышу дома:

Фото

В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят к обустройству мансарды . Причем многие мечтают справиться с этим самостоятельно.

Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

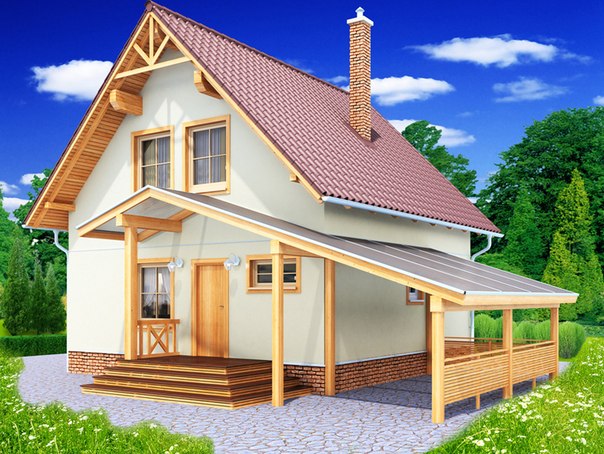

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню , детскую , кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы . Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой , но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

  • при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
  • чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

  • климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
  • архитектурное решение;
  • конструктивные особенности дома и мансарды;
  • кровельный материал.
На заметку: для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

  • по фронтам здания монтируют П-образные стойки;
  • строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
  • с ориентиром на шнур устанавливают остальные арки;
  • соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Кровельный пирог мансарды

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также, как правильно выполнить крепежные узлы.

Должен ли я закрыть вентиляционные отверстия на чердаке?

Вопрос:

В процессе постройки чердак нашего 22-летнего дома вентилировался фронтонными форточками и потолочными форточками. Недавно мы заменили крышу, и когда мы это сделали, мы добавили коньковую вентиляцию . По словам парня, который ведет колонку о благоустройстве дома в местной газете, если вы добавите вентиляционное отверстие на коньке, вы должны закрыть вентиляционные отверстия на фронтоне. В противном случае воздушный путь через чердак будет закорочен, идя только от фронтонных вентиляционных отверстий к коньковым вентиляционным отверстиям и не вентилируя нижнюю часть чердака.Кровельщик говорит, что закрывать вентиляционные отверстия на фронтоне не нужно. Кто прав?

SUZYPQ с форума Breaktime

А:

Брюс Харли, технический директор Conservation Services Group в Вестборо, Массачусетс, отвечает:

У каждого есть свое мнение по этому поводу, и большинство людей переоценивает его. Вот что вам нужно знать: газетчик не прав; Ваш кровельщик прав. Нет необходимости блокировать вентиляционные отверстия на фронтоне, если только они не склонны собирать переносимый ветром дождь и снег. (Это не будет связано с добавлением вентиляционного отверстия на коньке; это уже было верно до работ на крыше.)

Несмотря на то, что невентилируемые кровельные узлы работают, если они построены должным образом, вентиляция на чердаке полезна для большинства домов, и чрезмерная вентиляция не повредит конструкции. Воздушный поток способствует сушке вне зависимости от того, поступает ли вода изнутри (конденсация зимой) или снаружи (протечки кровли или гидроизоляции).

Для правильной работы чердачной вентиляции и нормального функционирования дома необходимо тщательно герметизировать и утеплить чердачный этаж.Если между чердаком и жилым помещением есть утечки воздуха, чердачные вентиляционные отверстия становятся выходами для кондиционированного воздуха, создаваемого эффектом дымовой трубы. Если вы не загерметизируете протечки в мансардном этаже, потеря тепла может привести к таянию снега (вызвав ледяные заторы) и создать проблемы с конденсацией и влажностью.

Утечки воздуха могут даже увеличить риск возникновения обратной тяги при горении, особенно для камина с внешним дымоходом.

После устранения протечек и установки изоляции чердак становится изолированным пространством.Основная сила, которая сейчас приводит в движение вентиляцию, — это солнечное излучение на крыше. Это нагревает чердачный воздух. Добавление вытяжных вентиляционных отверстий высоко на крыше может помочь усилить приток воздуха через вентиляционные отверстия софита. Неважно, являются ли эти вытяжные вентиляционные отверстия коньковыми, фронтонными, крышными или какой-то их комбинацией.

Если в вентиляционные отверстия на фронтоне часто попадает переносимый ветром дождь или снег, закройте их. Не беспокойтесь о герметичности; просто прибейте доску над отверстием изнутри.

Подводя итог: Устраните утечки воздуха на чердачном этаже, чтобы вентиляция на крыше не засасывала кондиционированный воздух на чердак и не вызывала проблем с влажностью.Добавление конькового вентиляционного отверстия — хорошая идея, и не беспокойтесь о том, что оно будет конкурировать с фронтонными вентиляционными отверстиями. Если вентиляционные отверстия на фронтоне не пропускают дождь или снег, оставьте их в покое.

Кровельная вентиляция – сложная тема, особенно для сводчатых потолков, где нет чердака между жилым помещением и крышей. Неправильно спроектированные узлы крыши могут привести к множеству проблем, включая накопление влаги и разрушение. Хотя такие некондиционированные чердаки, как этот, являются самыми простыми узлами для вентиляции, сложные формы крыши усложняют работу.

Подробнее о чердачной вентиляции:

Стратегии вентиляции чердака — Простые ошибки могут свести на нет самые лучшие намерения по вентиляции крыши. Вот некоторые вещи, о которых следует помнить.

Вентиляция крыши — При современных методах строительства минимальных требований кода может быть недостаточно.

Ускоренный курс по вентилированию крыши — Ученый-строитель Джозеф Лстибурек объясняет, когда вентилировать крышу, когда нет, и как успешно выполнить каждый подход.

Ледяные дамбы — Ледяные дамбы не являются проблемой для кровли; они проблема с герметизацией воздуха.

Индивидуальный подход к вентиляции крыши — Когда стропильные пролеты будут заполнены плотной целлюлозой, вам понадобятся жесткие вентиляционные перегородки.

Интеллектуальные чердачные вентиляторы QuietCool — двускатные, крышные и солнечные

Почему чердачные вентиляторы действительно того стоят

Вентиляция чердака имеет решающее значение для домовладельцев, потому что чердаки могут быть подобны печи на крыше вашего дома, обогревая жилое пространство сверху.Когда наступает середина лета, температура на типичном чердаке может достигать более 160 градусов! В двухэтажном доме эта жара может сделать верхний этаж невыносимым! Установка чердачного вентилятора помогает снизить эти возмутительные температуры на чердаке, тем самым помогая дому оставаться прохладнее. По этой причине они могут помочь домовладельцам чувствовать себя более комфортно.

Если более комфортной жизни недостаточно, чтобы привлечь вас к вентилятору на чердаке, возможно, вы сэкономите деньги на счетах за электроэнергию, сохранив при этом свою самую дорогую бытовую технику.Все домовладельцы боятся включать кондиционер. Семьи часто ссорятся из-за термостата, взвешивая все за и против, прежде чем неохотно включить систему кондиционирования, зная, что их счета за электроэнергию неуклонно растут.

Способность мансардного вентилятора охлаждать чердак, чего не может кондиционер, приравнивается к более прохладному дому и кондиционеру, который выполняет гораздо меньше работы, чем обычно, что может сэкономить деньги на опрокидывание ремонта дальше по дороге.

Прочие проблемы, связанные с кондиционированием воздуха, включают в себя домовладельцев, недовольных очевидной задержкой их системы кондиционирования воздуха.Первые несколько минут домовладельцы слышат, как работает их система кондиционирования, но в доме не становится прохладнее. Причина этого в том, что воздуховод для кондиционера окружен экстремальными температурами чердака. Эти температуры, очевидно, нагревают воздуховод, поэтому, когда система впервые включается, она начинается с дефицита. Воздуховод должен сначала остыть, прежде чем домовладельцы почувствуют какую-либо заметную разницу в жилом пространстве. Вот где на помощь приходит чердачный вентилятор! Как мы уже говорили ранее, чердачные вентиляторы значительно снижают температуру на чердаке, а это означает, что ваши воздуховоды также будут оставаться прохладнее! Это приводит к тому, что ваша система HVAC намного быстрее достигает заданной температуры, что позволяет ей работать более эффективно, тем самым создавая более комфортную среду обитания, и в то же время продлевая срок службы вашего самого дорогого бытового прибора!

Бедра vs.Двухскатная крыша: в чем их отличия?

Целью вашей крыши является защита конструкции вашего дома, а также всего его содержимого, включая вас и вашу семью. В то время как большинство жилых домов имеют наклон, так что вода, мокрый снег и талый снег могут стекать в водосточную систему, существует множество вариантов конструкции крыши, которые могут повлиять на то, насколько эффективно ваша крыша защищает ваш дом от непогоды.

Два распространенных типа крыш, которые мы видим на домах как в Новой Англии, так и в Д.C. метрополитена – это вальмовые и двускатные крыши.

Основным отличием вальмовой крыши от двускатной являются скаты по бокам. На четырехскатной крыше все стороны спускаются вниз к стенам дома. Двускатные крыши имеют только два ската треугольной формы, которые простираются от нижней части карниза крыши до вершины ее конька.

Чтобы помочь домовладельцам решить, какой стиль крыши им подходит, давайте рассмотрим различия между двускатной и вальмовой крышами.

Что такое вальмовая крыша?

Вальмовая крыша не имеет вертикальных концов.Это означает, что он имеет наклон со всех сторон, и все скаты встречаются на пике крыши квадратной конструкции, а если конструкция представляет собой прямоугольник, концы наклоняются внутрь, образуя гребень с прилегающими сторонами.

Вы можете определить разницу между двускатной и вальмовой крышей, проверив, все ли стороны крыши спускаются к стенам дома, а стены находятся под карнизом со всех сторон крыши.

Плюсы

Стабильность

В то время как двускатные крыши более распространены в Соединенных Штатах, вальмовые крыши на самом деле более устойчивы, что является одним из их самых больших преимуществ в сравнении вальмовых и двускатных крыш.Внутренний уклон со всех четырех сторон и самонесущая конструкция делают их прочными и долговечными кровельными материалами, что делает их отличным выбором для домовладельцев, которые живут в районах с большим количеством снега и сильным ветром.

Одинаковые карнизы по всему дому

Единый внешний вид всего дома с одинаковыми карнизами и размерами крыши поможет сделать ваш дом более эстетичным. Двускатные крыши выглядят по-разному с каждой стороны (поскольку, очевидно, они включают в себя фронтоны), и хотя некоторые домовладельцы могут не возражать против несоответствия внешнего вида, многие предпочитают одинаковые карнизы по всему дому.

Если вы относитесь к последним, то вальмовые крыши выигрывают в сравнении вальмовых и двускатных крыш.

Используется для нижних скатов крыши

В некоторых случаях крышу с малым уклоном может быть трудно монтировать, так как некоторые типы крыш требуют крутого уклона для правильной работы. Шатровые крыши, однако, могут использоваться на крышах с малым уклоном и быть очень устойчивыми. Если вы имеете дело с небольшим уклоном крыши, вам может подойти вальмовая крыша.

Минусы

Дороже

При сравнении двускатных и вальмовых крыш необходимо учитывать стоимость.Несмотря на то, что они прочнее и долговечнее, вальмовые крыши, как правило, дороже, чем двускатные, что является еще одним из наиболее примечательных различий в сравнении двускатной крыши и вальмовой крыши.

Шатровые крыши, как правило, имеют сложную конструкцию, для их установки требуется больше материалов и навыков. При правильной установке они представляют собой очень стабильный и надежный вариант кровли, но за эту стабильность и надежность придется платить.

К счастью, Long Roofing предлагает различные варианты оплаты, чтобы сделать модернизацию кровли более доступной.

Подвержены протечкам вокруг слуховых окон и швов

Если вальмовая крыша установлена ​​неправильно, она может быть подвержена протечкам воды вокруг слуховых окон крыши или дополнительных швов.

Вот почему вы никогда не хотите работать с неопытным кровельщиком при установке вашей вальмовой крыши, поскольку деньги, которые они могут сэкономить вам на установке, будут ничем по сравнению с расходами на ремонт плохой установки или даже на получение полностью новая установка.Работайте только с кровельщиками, имеющими соответствующий опыт.

Меньше места на чердаке из-за уклонов

При рассмотрении различий между вальмовыми и двускатными крышами, чтобы найти лучший вариант для вашего дома, вы должны учитывать уклон вашей крыши. Вальмовые крыши с уклоном со всех сторон не позволяют использовать столько чердачного пространства, как двускатные крыши. Если ваш приоритет в крыше состоит в том, чтобы иметь как можно больше чердачного пространства, то вальмовая крыша не будет вашим лучшим вариантом.

Варианты вальмовой крыши

Вот несколько вариантов вальмовой крыши.

Полувальмовая крыша

Полувальмовая крыша обычно является дополнением к двускатной. Этот тип крыши, иногда называемый двускатной или двускатной, представляет собой небольшую модификацию двускатной крыши. Это происходит, когда конец фронтона включает небольшую секцию вальмовой крыши, спускающуюся с конька.

Крыша павильона

Это тип вальмовой крыши, построенный на квадратной конструкции.Это означает, что все стороны крыши сходятся на одной центральной вершине. Из-за своей треугольной формы этот тип крыши часто называют пирамидальной крышей.

Мансардная крыша

Этот тип вальмовой крыши имеет скаты с разными углами наклона. Часто называемый французской крышей или бордюрной крышей, этот тип крыши становится более плоским в верхней части и обычно имеет спуск в середине ската, создавая интересную многослойную крышу.

Что такое двускатная крыша?

Двускатная крыша состоит из скатов треугольной формы, простирающихся от нижней части карниза крыши до вершины конька.В отличие от вальмовых крыш, где все скаты сходятся под карнизом крыши, двускатные крыши имеют только два ската, а оставшееся пространство огорожено стеной дома.

Двускатные крыши

также известны как скатные или остроконечные крыши и являются одними из наиболее распространенных типов крыш для жилых домов в Америке.

Плюсы

Сараи для воды и снега

Двускатные крыши отлично справляются со сбрасыванием воды, снега и другого мусора — это основная задача крыши. Чем легче ваша крыша может избавиться от любого мусора и погодных условий, тем дольше она сможет прослужить, поскольку вокруг не будет скапливаться мусор, лед или снег, которые могут повредить вашу крышу. Это также означает, что ваша крыша потребует меньше обслуживания.

Дополнительная вентиляция с чердачным помещением

При сравнении двускатной и вальмовой крыш чердачное пространство является одним из самых больших различий. В четырехскатной крыше на чердаке совсем мало места, так как каждая сторона крыши имеет наклон.С другой стороны, двускатные крыши обеспечивают много места на чердаке благодаря своим сводчатым потолкам. Это также позволяет лучше вентилировать воздух в вашем доме.

Более доступный

Большая разница между вальмовой и двускатной крышами – цена. Мы уже знаем, что вальмовые крыши дороже. Двускатные крыши с их простой конструкцией и легкой конструкцией гораздо более доступны по цене, чем многие другие сложные кровельные конструкции, помимо вальмовых крыш.

Минусы

Менее стойкий к ветру и снегу

Двускатные крыши не могут сравниться с вальмовыми крышами, когда речь идет о районах с сильным ветром и снегом.Они могут быть проблематичными для районов, подверженных ураганам и другим штормам. Известно, что двускатные крыши, если они неправильно оформлены и построены с плохой опорой, рушатся от сильного ветра.

Кроме того, если свес слишком большой, сильный ветер может поднять фронтоны (или стены дома) и привести к отрыву крыши.

Если вы используете двускатную крышу в районе с сильным ветром, убедитесь, что она установлена ​​с использованием надлежащих распорок, и проверьте крышу после сильного ветра.

Простой дизайн с меньшей привлекательностью

Двускатные крыши обычно имеют простую конструкцию. Хотя некоторых домовладельцев может привлечь эта простота, она мало что делает для повышения привлекательности вашего дома. Сложность вальмовой крыши, хотя она и дороже, привлекает больше людей.

Варианты двускатной крыши

Вот несколько вариантов двускатной крыши.

Передняя двускатная крыша

Передняя двускатная крыша является довольно распространенным дизайном для домов в колониальном стиле, где передняя часть дома фактически представляет собой фронтон.В этом типе крыши, как правило, входная дверь дома проходит под фронтоном, предлагая привлекательный фокус передней части дома.

Двухскатная крыша

Крестообразная двускатная крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом. Этот стиль кровли обычно можно увидеть в домах с разными крыльями дома или даже с пристроенным гаражом. Все отдельные секции (или крылья) дома крыты собственной секцией двускатной кровли.

Голландская двускатная крыша

Голландская двускатная крыша представляет собой смесь двускатной и вальмовой крыш, что усложняет обсуждение двускатной и вальмовой крыш. В голландской двускатной крыше фронтон размещается поверх вальмовой крыши, что дает больше места на чердаке или чердаке.

Какой стиль кровли вы предпочитаете?

Благодаря нашей аккредитации SELECT ShingleMaster™ для замены кровли, которая присуждается только одному проценту кровельщиков в Соединенных Штатах, эксперты по кровле из Long Roofing могут выбрать любой стиль кровли, подходящий для вашего дома. Посетите Long онлайн или позвоните нам по телефону 844-602-LONG, чтобы запросить оценку и получить бесплатную консультацию на дому.

Можно ли комбинировать коньковые и фронтонные вентиляционные отверстия?

В . Я перекрашиваю крышу старого дома на ранчо, в котором есть непрерывные вентиляционные панели на потолке и вентиляционные отверстия на чердаке, но нет коньковых вентиляционных отверстий. Мне интересно, если я должен добавить непрерывный вентиль хребта; это было бы довольно легко сделать, пока крыша содрана. Можно ли совмещать вентиляцию от софита к коньку крыши с вентиляционными отверстиями на фронтоне?

А . Майк Кио, специалист по энергосбережению и вентиляции из Кэмпбеллфорда, Онтарио, отвечает : Модернизация существующей вентиляции при замене кровли — разумный шаг, возможность, которую слишком часто упускают. Но стоит ли добавлять коньковую вентиляцию на крышу с двускатной вентиляцией? Ни в коем случае — это рецепт катастрофы. Фронтонные вентиляционные отверстия изменят воздушный поток вокруг конькового вентиляционного отверстия и, особенно когда ветер параллелен коньку (под прямым углом к ​​фронтону), могут фактически изменить направление воздушного потока через коньковое вентиляционное отверстие, засасывая дождь или снег на чердак.

Однако, к сожалению, даже если они сочетаются с непрерывным вентилированием через карниз, фронтонные вентиляционные отверстия не очень эффективны, потому что большая часть воздушного потока проходит по полу чердака. Это оставляет большую часть объема чердака невентилируемой (см. иллюстрацию) с карманами мертвого воздуха, которые могут накапливать летнее тепло и излучать его в жилое пространство внизу.

В доме с вентиляционными отверстиями на карнизах и фронтонах, но без вентиляционных отверстий на коньке, ветер, перпендикулярный коньку, имеет тенденцию создавать поток воздуха вдоль пола чердака, но оставляет горячий мертвый воздух в вершине крыши (слева).Когда ветер дует перпендикулярно фронтону, более холодный наружный воздух входит в вентиляционное отверстие фронтона и падает на пол чердака, прежде чем подняться и выйти на другом конце, снова оставляя зоны мертвого воздуха (справа).

Наиболее эффективным вариантом является коньковая вентиляция в сочетании с непрерывными потолочными вентиляционными отверстиями. Если в этом случае вы решите добавить коньковые вентиляционные отверстия, вы должны либо удалить фронтонные вентиляционные отверстия, либо запечатать их изнутри чердака. Запечатывание и оставление их может выглядеть лучше снаружи, чтобы избежать создания глухого фронтона. Есть также несколько привлекательных, строго декоративных фронтонных вентиляционных отверстий.

Шатровая крыша против двускатной крыши

Дискуссия о вальмовой и двускатной крышах заключается не только в том, как выглядит крыша. Существуют различия в стоимости, потенциальные проблемы с вентиляцией чердака, которые необходимо учитывать при использовании вальмовых крыш, и тот факт, что вальмовые крыши лучше работают при сильном ветре.

Это руководство, посвященное конструкции и характеристикам двускатной и вальмовой крыш, поможет вам выбрать наилучшую конструкцию крыши для вашего проекта.

Вот обзор двух популярных конструкций крыш.

ОПРЕДЕЛЕНИЯ И КОНСТРУКЦИЯ

Шатровая крыша имеет пик или конек в верхней точке крыши, при этом все стороны крыши наклонены вниз. Несмотря на классический дизайн, вальмовые крыши менее популярны по двум причинам: стоимость и внешний вид. Их строительство обходится дороже с более высокими материальными и трудовыми затратами. И когда кровля заменена, стоимость также выше. Они снижают стоимость сайдинга, но в большинстве домов стоимость дополнительной кровельной конструкции выше, чем для сайдинга.

Во-вторых, большинство домовладельцев предпочитают вид фронтона на концах дома. В большинстве домов с шатровыми крышами нет фронтонов, хотя в некоторых домах используются и те, и другие.

Двускатные крыши имеют две наклонные стороны, которые сходятся на вершине. Треугольная область сайдинга под пиком называется фронтоном. Большинство кровельных подрядчиков предлагают использовать двускатные крыши с уклоном 8/12 или более в районах с сильным снегопадом — чем круче крыша, тем легче снегу соскальзывать с нее.Дома с четырьмя наружными стенами имеют два фронтона. У тех, у кого шесть стен, три и т. д.

ИСПОЛЬЗОВАНИЕ

Шатровые кровли рекомендуются в районах, подверженных сильным ветрам, особенно в зонах ураганов высокой скорости или ВВХЗ. Подрядчики предлагают использовать как минимум шаг 6/12, чтобы снизить и без того меньший риск повреждения ветром.

Во всех остальных случаях использование двускатной или вальмовой крыши зависит от личного выбора и бюджета строительства.

СТРОИТЕЛЬНЫЕ ФАКТОРЫ

Здесь есть свои плюсы и минусы вальмовой крыши.Конструкция вальмовой крыши конструктивно прочнее и устойчивее, чем фронтоны, потому что их конструкция требует меньшего количества диагональных связей — вальмовый каркас удовлетворяет эту потребность. Более высокая стоимость материалов и рабочей силы, как уже говорилось, является недостатком. Затраты значительно выше, когда вальмовая часть вальмовой крыши обрамляется стропилами, построенными на месте, а не пакет ферм, построенный с помощью автоматизированных средств на заводе. См. наше руководство по стропилам и фермам, чтобы подробно изучить эту тему.

Двускатные крыши легче конструировать по той очевидной причине, что в них нет вальмы для каркаса. А конструкция двускатных крыш вообще считается более визуально привлекательной. Это особенно верно в отношении драматических фронтонов, созданных крутым наклоном крыши. Фронтоны — область стены под козырьком — могут быть покрыты акцентным сайдингом, таким как встряска (деревянная, виниловая или композитная) или камень для придания дополнительного внешнего вида.

СТОИМОСТЬ

Строительство двускатной крыши обычно стоит около 15-30 долларов за квадратный фут. Это включает в себя стропила или фермы, деревянную крышу и выбранный вами кровельный материал (материалы и работа): битумная черепица (2,00 долл.от 25 до 6,50 долларов США за квадратный фут со средней стоимостью около 3,75 долларов США), деревянная кровля (от 6,75 до 10,15 долларов США за квадратный фут со средней стоимостью около 8,35 долларов США) и кровля из металлических панелей (от 9,50 до 14 долларов США за квадратный фут со средней стоимостью около 12,75 долларов США). ), являясь одним из наиболее часто используемых материалов. Для дальнейшего сравнения узнайте больше о металлических крышах и черепице.

Общая смета затрат на вальмовую крышу примерно на 40% выше, чем на двускатную по причинам, указанным выше. В качестве частичного возмещения вальмовая крыша обычно дает право на небольшую экономию на страховании вашего домовладельца в районах, где крыша часто повреждается сильным ветром.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Регулярное техническое обслуживание вальмовой или двускатной крыши необходимо для того, чтобы ваша крыша функционировала должным образом. Слишком часто домовладельцы ждут, пока не увидят протечку в потолке или крыше, прежде чем приступить к решению проблемы. Убедившись, что на вашей крыше нет листьев, палок и другого мусора, ваша крыша прослужит дольше. Кроме того, если вы живете в регионе, где выпадает много снега, важно регулярно счищать снег с крыши.Да, это вещь! Наконец, проверьте свое чердачное пространство и области остекления на наличие утечек или признаков влаги.

ПРОЧНОСТЬ И СРОК СЛУЖБЫ

Большинство кровельных материалов примерно одинаково подходят для вальмовой или двускатной крыши. Если бедро обращено в сторону, откуда обычно дуют сильные ветры, то есть на запад в большинстве регионов, кровельный материал на нем может пострадать, особенно если ветер несет град или мусор. Таким образом, это отрицательно сказывается на сроке службы кровли на вальмовых крышах.Тем не менее, в отсутствие бедра, внешний сайдинг вашего дома в пике примет на себя основную тяжесть элементов и может потребовать скорейшего ремонта или замены.

Там, где часто бывают разрушительные ветры, вальмовая крыша окажется более долговечной, поскольку у нее нет открытых карнизов, как у двускатной крыши, которые уязвимы для подъема при сильном ветре. В этом видео показано, как ветер по-разному влияет на двускатные и вальмовые крыши.

Совет для зон с сильным ветром: Поскольку карнизы ловят ветер, устраните их с уклонами, которые не создают навес/карниз.Карнизы обеспечивают важную вентиляцию крыши, поэтому, если вы их устраните, вам или вашему строителю придется предоставить альтернативный вариант вентиляции.

Срок службы крыши, то есть кровельного материала, покрывающего крышу, зависит от используемых материалов. Ожидайте от 12 лет до 50+ лет при рассмотрении диапазона вариантов от дешевой битумной черепицы до качественной металлической кровли

КЛИМАТИЧЕСКИЕ СООБРАЖЕНИЯ

С ветром мы разобрались.

Одним из возможных минусов вальмовых крыш является наличие дополнительных швов в местах соединения секций крыши.Когда ваш кровельщик плохо справляется с установкой кровельных материалов поверх вальмового конька, он же шов, конструкция может быть подвержена протечкам. Следовательно, фронтоны являются более безопасным выбором в районах с большим количеством осадков, таких как Тихоокеанский Северо-Запад, но без тропических штормов и ураганных ветров, которые делают двускатные крыши уязвимыми.

Jet Fan Attic Fans тихие вентиляторы для фронтонов



Sleep Better: Jet Fan Чердачные вентиляторы Тихие настенные вентиляторы

Защита от непогоды и отсутствие забот

Сложная крыша?

Jet Fan Attic Fans Тихие настенные вентиляторы для вас, если вы просто не хотите, чтобы что-то было на вашей крыше.Тихие настенные вентиляторы Jet Fan Attic Fans устойчивы к атмосферным воздействиям и предназначены для домов с кровельными материалами или ситуациями, в которых трудно работать. С шифером, глиняной черепицей или очень крутыми крышами трудно работать. Воздухопроницаемость, как правило, одинакова при установке на крыше или на стене. Jet Fan Attic Fans имеет два типоразмера фронтона с более качественным затвором и три размера совсем без затвора. Средние и большие размеры доступны со ставнями. Малый, средний и большой доступны без затвора.

Всепогодный

Ставни премиум-класса марки Dayton, которые открываются при включении вентилятора и закрываются под действием силы тяжести и/или ветра. Ставни изготовлены из алюминия, окрашенного в белый цвет, с шарнирами из нержавеющей стали и алюминиевой рамой с фрезерованной отделкой. Материалы, устойчивые к атмосферным воздействиям, не оставят уродливых пятен ржавчины на внешней стороне вашего дома. Сильный ветер с осадками — вот почему вам нужны жалюзи, чтобы дождь и снег не задували на ваш чердак.

Установка правды

Jet Fan Attic Fan Установка вентилятора на фронтоне иногда немного сложнее, чем установка на крыше.Создание проема в стене кирпичного дома или обшивка мансардной стены – дело более сложное или дорогое. Резка сайдинга, обрезка и герметизация снаружи должны выглядеть хорошо, потому что они видны больше. Работа высоко над землей с лестницы или строительных лесов может вызвать некоторую нервную дрожь даже у профессионалов. Версии без жалюзи доступны для домов, в которых уже есть большие жалюзи на мансардной стене.

Версии без жалюзи должны подходить к существующему большому настенному вентиляционному отверстию с жалюзи

Тихие фронтонные вентиляторы Jet Fan Attic Fans без жалюзи выпускаются в трех версиях: jf707gwos, jf727gwos и jf747gwos.В вашем доме уже должны быть настенные вентиляционные жалюзи, достаточно большие, чтобы пропускать воздух, не создавая слишком большого обратного давления. Слишком маленькое отверстие, слишком тонкая сетчатая сетка препятствуют воздушному потоку и могут быть непрактичными. Если у вас достаточно большое вентиляционное отверстие, то эти фронтонные вентиляторы без жалюзи могут быть самыми простыми в установке. Просто прикрутите широкую монтажную пластину из листового металла Jet Fan Attic Fan к стене над вентиляционным отверстием и подключите питание. Если монтажная пластина не полностью закрывает проем, вы можете использовать дерево или дополнительный листовой металл, чтобы немного «встроить» проем, чтобы остановить обратную тягу и создать больше поперечного потока и забора воздуха из других вентиляционных отверстий по всему чердаку. от вентиляционных отверстий карниза/потолка, других вентиляционных отверстий в стенах и вентиляционных отверстий на крыше.

Способность спать

Jet Fan Attic Fans тихие настенные вентиляторы защищены от непогоды и работают тише благодаря двигателю, произведенному в США, который не издает ужасного гудения и скрежета, которые издают более дешевые двигатели, а кронштейны двигателя Jet Fan Attic Fans установлены на 1 дюймовая резиновая изоляция, которая препятствует тому, чтобы любая оставшаяся незначительная вибрация отражалась вниз по вашей стене фронтона чердака в ваши комнаты.

С фронтоном или без фронтона

Фото Николаса Пола

Этот вопрос возник из комментариев к моей недавней статье «Продлите срок службы вашей крыши с помощью надлежащей вентиляции»:

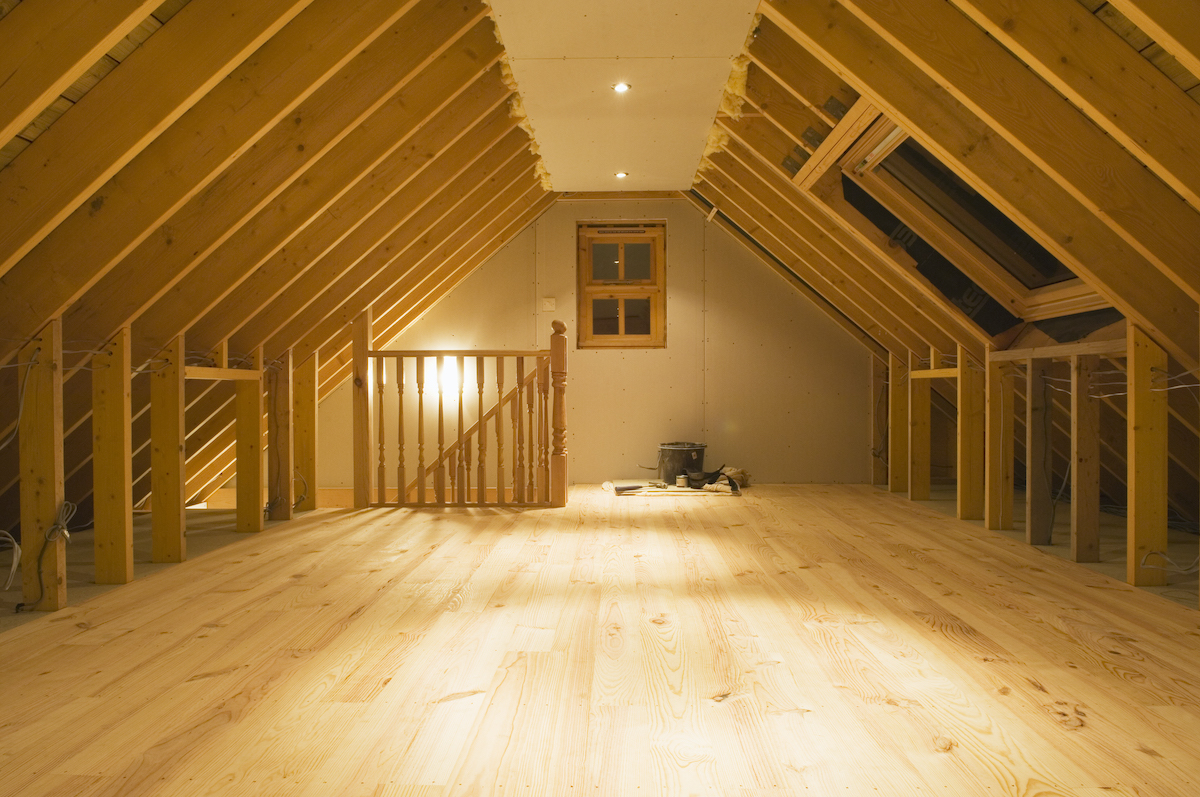

Прошлым летом мне заменили крышу, и у меня были разные мнения по поводу вентиляции. Мой чердак не достроен.Нижняя сторона настила крыши не изолирована и видна и открыта. Вся изоляция находится между лагами потолка.

У меня есть открытые вентиляционные отверстия по всей длине софитов, коньковые вентиляционные отверстия по всей длине конька и три больших фронтонных вентиляционных отверстия . Два кровельщика сказали мне, что вентиляционные отверстия на фронтоне не нужны и фактически приводят к недостаточному потоку воздуха через софиты.

Все эти вентиляционные отверстия были установлены 25 лет назад, и с тех пор не было никаких видимых проблем с влажностью, таких как ледяные заторы или конденсат.Когда прошлым летом установили эту вторую крышу, не было необходимости заменять фанеру. Только черепица сильно испортилась.

Если я закрою вентиляционные отверстия на фронтоне, поможет ли это лучшему притоку воздуха в летние месяцы и, возможно, немного охладит нижнюю часть черепицы и, возможно, даже немного продлит ее жизнь?

Есть ли проблема с моими вентиляционными отверстиями на фронтоне, и я должен закрыть их?

Спасибо,

— Фред В. , Пинкни, штат Мичиган,

Привет, Фред,

Правильно вентилируемый чердак подчиняется простому закону природы — тепло поднимается вверх.Но из-за сложности этого закона в пределах жилого чердака организации и исследовательские фирмы занимаются изучением этого вопроса уже много лет.

Рад слышать, что у вас мало проблем с крышей. Большинство неправильно вентилируемых крыш могут вызвать серьезные проблемы. Температура на чердаке может быть на 60 градусов выше, чем температура наружного воздуха летом, что приводит к преждевременному износу черепицы и может способствовать застою льда в зимние месяцы.

В 1930-х годах изоляция стала широко использоваться, прежде всего, для защиты чердака от влаги.Только в 1940-х годах были введены в действие последующие строительные нормы и стандарты Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), регулирующие методы изоляции и вентиляции чердака.

Из-за модернизированных строительных материалов и методов потребовались дальнейшие исследования, чтобы правильно определить надлежащие методы вентиляции и поддержать два основных принципа хорошо вентилируемой крыши — не допускать проникновения тепла и влаги. Это может быть достигнуто за счет поддержания той же приблизительной температуры и точки росы, что и наружный воздух.

Основополагающий принцип работы конькового вентиляционного отверстия заключается в обеспечении постоянного и равномерного потока воздуха из вентиляционных отверстий в потолке через нижнюю часть крыши, а затем через нее. Многие кровельные подрядчики не рекомендуют использовать вентиляционные отверстия на фронтоне с вентиляционными отверстиями на коньке и на потолке, потому что вентиляционное отверстие на фронтоне прерывает надлежащий поток воздуха и может привести к тому, что воздушный поток будет проходить перпендикулярно и неравномерно по всему чердаку.

Это может устранить притяжение воздуха через софиты к коньку, что приведет к неправильному перемещению воздуха или его направления.И это может привести к преждевременному износу вашей черепицы и попаданию влаги на ваш чердак.

По словам Адама Хелфмана, эксперта по благоустройству дома и ведущего радиопередачи, большинство вентиляционных отверстий, установленных в настоящее время, используются для эстетики, а не для вентиляции из-за неэффективности вентиляционных отверстий.

Почему еще нежелательны фронтонные форточки с коньковыми форточками? Согласно отчету, подготовленному для Управления по исследованиям и разработкам в области энергетики штата Нью-Йорк, проведенному Synertech Systems Corp.в 1993 году вентиляционные отверстия на фронтоне не только в значительной степени зависят от направления ветра, но и, как сообщается, создают всасывание, забрасывающее снег на чердак.

Таким образом, возвращаясь к первому абзацу, тепло поднимается вверх, а это означает, что воздух, поступающий в софитные вентиляционные отверстия, а затем выходящий из коньковых вентиляционных отверстий, является лучшим решением для многих обычных кровельных конструкций.

Совет мастера: я слышал, что коньковые вентиляционные отверстия забиваются продуваемой изоляцией. Обязательно держите их в чистоте для надлежащего потока воздуха.

Опять же, я рад слышать, что у вас не было проблем с существующей крышей; однако, исходя из моих исследований, лучше всего закрыть вентиляционные отверстия на фронтоне, чтобы обеспечить надлежащий поток воздуха и контроль влажности.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
