Двухскатная крыша с мансардой: устройство, монтаж

Мансардные помещения – комфортные комнаты на верхних этажах домов, которые позволяют значительно увеличить жилую площадь при минимальных финансовых затратах. Для строительства двухскатной крыши с мансардой используются самые современные материалы и технологии, ведь это довольно сложные инженерные конструкции. Точность соблюдения строительных норм оказывает большое влияние на долговечность, безопасность и эффективность эксплуатации.

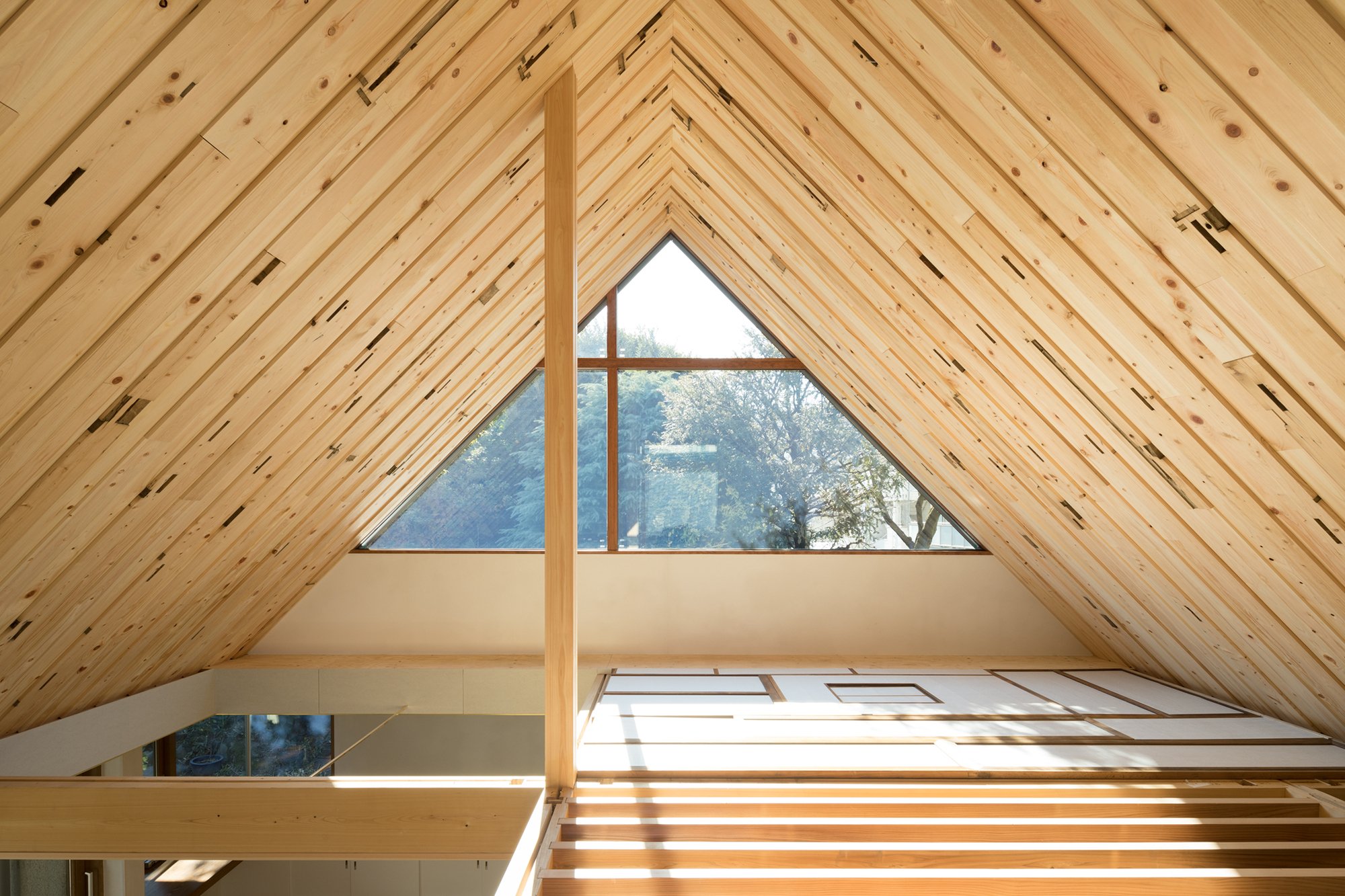

Двухскатная крыша с мансардой

Содержание статьи

• 1 Особенности крыш с мансардой
• 2 Устройство мансардной крыши
  • 2.1 Цены на различные виды бруса
• 3 Пошаговая инструкция строительства двускатной крыши с мансардой
  • 3.1 Калькулятор расчета угла наклона двускатной крыши
  • 3.2 Цены на различные виды крепежа для стропил
  • 3.3 Цены на минвату
  • 3.4 Видео — Двускатная крыша с мансардой

Особенности крыш с мансардой

Обыкновенная крыша должна решать следующие задачи:

• защищать помещения от естественных осадков. Это главное требование к конструкции, поэтому герметичность должна быть полной, а стропильная система надежной;
• улучшать внешний вид здания. Каждый архитектурный стиль предполагает свои решения кровель, но при этом они должны гармонично смотреться.

Крыша с мансардой, кроме этих задач, должна выполнять еще одну очень важную и сложную – обеспечивать благоприятный микроклимат в помещениях при минимальных тепловых потерях. Добиться такого результата можно только за счет создания сложного кровельного пирога, каждый слой которого имеет свои функции.

Правильное устройство кровельного пирога обеспечивает комфортные для проживания условия в мансардном помещении

Устройство мансардной крыши

Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.

Таблица. Структура мансардной кровли

Элемент кровельного пирога	Характеристики и особенности
Паробарьер	Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога. К сожалению, сделать защиту абсолютно герметичной невозможно, всегда будут небольшие щели в местах примыканий или нахлеста. Даже теоретически сложно заделать самые маленькие щели, а со временем скотч теряет показатели адгезии и щели увеличиваются в размерах. Такое положение усложняет строительство мансардной кровли, для его устранения необходимо принимать специальные строительные мероприятия, какие именно, мы расскажем немного ниже. В качестве материалов для парозащиты можно использовать дорогостоящие мембраны или дешевые полиэтиленовые пленки. По эффективности между ними никакой разницы нет, но стоимость отличается в разы.
Утеплитель	Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже. Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы. Линейные параметры утеплителя учитываются во время определения шага стропильных ног и их высоты. Есть варианты утепления мансардных крыш плитами пенопласта. Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой.
Ветрозащита	Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель. Одновременно мембрана герметична для потоков воздуха, что минимизирует тепловые потери из мансардных помещений. Важно знать, что такую сложную защиту требует лишь минвата, это один из ее весомых недостатков. Что касается пенопласта, то он не впитывает влагу и не повышает относительную влажность. Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать.
Кровельное покрытие	Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений.

Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют.

Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов

Цены на различные виды бруса

Брус

Пошаговая инструкция строительства двускатной крыши с мансардой

Для примера мы возьмем классическую двухскатную крышу с мансардой. На данном этапе установка окон (читайте какие пластиковые окна лучше) не делается, эти работы следует выполнять на завершающей стадии строительства. Для стропильной системы надо приобрести необходимое количество пиломатериалов, сортамент указывается в проектной документации.

Конструкция двускатной крыши

Шаг 1. Установка мауэрлата. Элемент изготавливается из доски 50×150 мм или бруса 150×150 мм. Доска может применяться тогда, когда под мауэрлат сделан армированный пояс, он равномерно распределяет нагрузки по всему периметру коробки здания и не дает ей прогибаться. Брус рекомендуется применять на домах из кладочных материалов: кирпич, бетонные блоки и т. д. За счет увеличенной жесткости на изгиб он может держать существенные нагрузки и не позволять стропильной системе изменять свои первоначальные размеры.

Мауэрлат из бруса

К армированному поясу доски можно крепить тремя способами, каждый из которых имеет свои нюансы.

1. Крепление катанкой Ø 5–6 мм. Проволока заливается бетоном или для нее высверливаются специальные отверстия в стенах. Фиксация проволокой – традиционный метод установки мауэрлата, работы не требуют особой квалификации исполнителей. Но есть одно ограничение – проект дома должен предусматривать такую отделку фасадных стен, чтобы проволока с лицевой стороны здания скрывалась.

   Крепление мауэрлата с помощью проволоки

2. Крепление шпильками Ø 12–16 мм. В реализации есть очень мощные и надежные дюбели с металлической фиксацией. Они прочно удерживаются в бетонных отверстиях и обеспечивают требуемые усилия фиксации мауэрлата. Шпильки намного упрощают работы – нет необходимости делать сложные и точные замеры положения элементов. В выставленных на стенах мауэрлатах высверливаются отверстия — сначала в доске, потом меняется сверло и делается отверстие в бетоне. Вставляется дюбель, забивается и затягивается.
   Крепление шпильками обеспечивает надежную фиксацию элементов

3. Монтаж с помощью анкеров. Самое прочное, но самое сложное крепление. Анкера выставляются на стадии заливки бетоном армирующего пояса, их положение постоянно контролируется. Затем по расположению анкеров в доске делают отверстия, в которые продеваются крепежи и конструкция фиксируется. Эти работы требуют определенного умения исполнителей, отнимают больше времени и физических усилий.

   Крепление анкерами является наиболее сложным вариантом

Мауэрлат надо устанавливать на двух противоположных стенах и следить, чтобы соблюдалась параллельность и горизонтальность его элементов. В противном случае придется подгонять каждую стропильную ногу, а это долго и трудно. Кроме того, подгонка элементов стропильной системы на чердаке свидетельствует о крайне низкой квалификации кровельщиков, не нужно пользоваться услугами таких специалистов.

Практический совет. Положите мауэрлат как можно ближе к краю фасадной стены. Если этого не делать, то есть вероятность, что стропильные ноги будут упираться о кладку и их придется немного подпиливать.

Не забывайте подкладывать между бетонными и деревянными элементами гидрозащиту, в этих целях рекомендуется использовать обыкновенный рубероид.

Между стеной и мауэрлатом обязательно должен укладываться гидроизоляционный материал

Шаг 2. Стропила изготавливайте из доски 50×150 мм, длина рассчитывается в зависимости от угла наклона скатов и ширины дома. Этот параметр уже нужно выбирать с учетом высоты и архитектуры мансардных помещений, а они могут иметь несколько вариантов.

1. Мансардные помещения напоминают обыкновенные комнаты. Все стены вертикальные, потолок горизонтальный. Для таких мансард надо большой объем чердачного пространства, в двухскатных крышах он встречается редко.
2. Потолком мансардных комнат служит крыша. Более дешевый вариант, имеет широкое распространение. По сметной стоимости намного дешевле первого, отличается высоким коэффициентом полезного использования чердачных помещений.

   Варианты мансардных помещений

Калькулятор расчета угла наклона двускатной крыши

Укажите запрашиваемые значения и нажмите
«ПОКАЗАТЬ ЗАВИСИМОСТЬ ВЫСОТЫ КОНЬКА ОТ УГЛА НАКЛОНА СКАТА»

К мауэрлату стропильные ноги рекомендуется крепить металлическими уголками толщиной примерно 1 мм размером 70×70 мм. Это просто, быстро и надежно, позволяет в любой момент подкорректировать положение элементов. Уголки прибиваются гвоздями или прикручиваются саморезами.

Стропила крепятся при помощи металлических уголков

Важно. Элементы имеют много отверстий на каждой стороне. Это не значит, что во все вкручиваются саморезы, метизов надо не более пяти штук с каждой стороны.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Почему отверстий намного больше? Некоторые из них могут попадать на дефекты древесины, мастер имеет возможность выбрать оптимальное место вкручивания самореза. Для увеличения прочности можно просверлить стропилины и дополнительно стянуть их болтовыми соединениями.

Для надежности можно укрепить стропильные балки болтами

Шаг 3. Прибейте стропилины к лагам двумя гвоздями, всегда забивайте гвозди немного наискосок, за счет этого минимизируются риски растрескивания доски. В этом варианте лаги одновременно служат затяжками, стропильная система получается очень устойчивой, а сборка упрощается и ускоряется.

В нижней части стропила прибивают к лагам гвоздями

Шаг 4. Закрепите стропилины в верхней части. Делается это при помощи гвоздей и сквозного болта. Концы упираются о коньковый прогон, для повышения устойчивости делаются запилы, которые лежат на коньковом брусе.

В верхней части стропила скрепляются гвоздями и болтами

Практический совет. Очень важно сделать двускатную крышу с мансардой максимально устойчивой. Дело в том, что внутренние поверхности будут обшиваться, если конструкция колеблется, то на стенах комнат обязательно появятся трещины.

Для исключения смещения стропильных ног по коньковому брусу вбейте по одному гвоздю с каждой стороны. Если есть сомнения в устойчивости, то можно дополнительно зафиксировать элементы металлическими уголками соответствующего размера.

Чтобы исключить смещение стропил, их дополнительно фиксируют к коньковому брусу гвоздями

Шаг 5. Стяните фермы ригелями. Определитесь с их размещением, помните, что этими элементами ограничивается высота потолка мансарды. Ригеля делайте из двух досок 50×150 мм. Один конец доски запиливается под углом и фиксируется к нижней поверхности стропилины, а второй внахлест к другой ноге. Второй ригель крепится в обратном направлении. Дело в том, что сами ноги соединены внахлест, такое крепление ригелей повышает прочность за счет параллельного положения двух досок. Потом они стягиваются гвоздями по три–пять штук с каждой стороны.

С одной стороны ригели крепятся встык, с другой — внахлест к стропилам

Шаг 6. На ригелях поставьте подпорку под коньковый прогон, она исключит вероятность его прогиба. Опытные строители рекомендуют ставить этот элемент несмотря на то, что на прогон не воздействуют вертикальные нагрузки, фермы сами себя удерживают. Но во время эксплуатации здания иногда возникают ситуации, когда высота снежного покрова значительно превышает расчетные значения, фермы могут деформироваться. Нагрузки примут на себя подпорки, что сохранит геометрию стропильной системы. Подпорки прибывайте гвоздями, один снизу, а другой сверху.

Вертикальная подпорка исключит вероятность прогиба конька

Шаг 7. Установите под каждой стропильной ногой стойки. Если ширина дома шесть и более метров, то желательно монтировать по два элемента – один на уровне стены мансарды, а второй ниже. Эти работы не требуют много времени и материалов, а устойчивость конструкции повышается существенно. Стойки делаются из досок 50×150 мм, крепятся гвоздями и болтами. Для таких элементов используйте все оставшиеся обрезки, их можно делать не сплошными, а сборными. Нижние концы стоек упираются в лаги.

Крепят дополнительные стойки к стропилам

На этом стропильная система собрана, можно приступать к утеплению и покрытию мансардной крыши. Технология работ зависит от выбранного утеплителя и технических характеристик кровельных материалов.

Практический совет. Утепление лучше делать изнутри мансардных помещений после установки кровли. Под крышей можно не бояться дождя, работы делаются намного спокойнее и качественнее.

Утепление крыши с мансардой

Цены на минвату

Минвата

Если все строительные нормы соблюдаются, то мансардные помещения будут ничем не хуже обыкновенных жилых комнат. Не спешите и не пытайтесь улучшить рекомендованные стропильные системы, только очень опытные мастера могут самостоятельно корректировать конструкцию крыши.

Видео — Двускатная крыша с мансардой

Двускатная крыша с мансардой требует не только точного выполнения всех строительных норм и правил, но и грамотного расчета каждого элемента. Самостоятельно выполнить такие работы сложно, лучше обращаться за помощью к профессионалам. Для того чтобы правильно составить исходное задание, рекомендуется ознакомиться с чертежами наиболее часто используемых мансардных кровель. Полезная статья есть на нашем сайте.
