Двухскатная крыша ломаная фото: устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Поможем выбрать между двускатной и ломаной кровлей

Конфигурация крыши для частного дома выбирается в зависимости от целого ряда важных критериев. В частности, к основным аргументам относится внешний вид кровли, стоимость и сложность ее реализации, а также полезное пространство, которое получится обустроить непосредственно под крышей. В плане выбора между обычной двускатной конфигурацией и ломаной последний критерий является наиболее важным.

Особенности конструкции двускатных крыш

Двускатная крыша считается классикой, которая встречается чаще всего. Рассмотрим основные конструктивные особенности этой конфигурации. А начать стоит с основного элемента любой крыши – стропильного каркаса.

В случае с двускатными крышами стропильная система имеет следующее устройство. Весь каркас состоит из ферм треугольной формы. Каждая такая ферма представляет собой две наклонные стропильные ноги, упирающиеся основанием в мауэрлат или несущие балки межэтажного перекрытия. Для жесткости стропильные ноги скрепляются между собой горизонтальной перемычкой ближе к коньковой части крыши. Отдельно соединяются между собой и готовые фермы, чтобы вся конструкция стала прочной и устойчивой, а также смогла выдержать вес кровельного материала.

Если посмотреть на двускатную крышу со стороны фронтонов, то ее форма является ничем иным, как равнобедренным треугольником. Поскольку это одна из самых простых геометрических фигур, то и сама двускатная крыша – достаточно простая и, к тому же, надежная.

В большинстве проектов пространство под двускатной кровлей используется в виде нежилого чердака. Это обусловлено особенностью конструкции. Если под такой крышей обустраивается жилая мансарда, то львиная часть доступного пространства попросту урезается. Это необходимо для того, чтобы сделать достаточной высоты ровные стены. Потолки у мансарды под двускатной крышей, как правило, наклонные, поскольку горизонтальными их сделать не позволяет недостаток доступного пространства.

Преимущества крыш с двумя скатами

Основные достоинства – простота и дешевизна. Двускатная крыша не намного сложнее в реализации, чем односкатная. Для ее строительства не требуется много пиломатериала, сложный проект с расчетами, а также особые навыки строителей. Кроме того, при выполнении кровельных работ на двускатных крышах отсутствуют значительные отходы кровельного материала.

Недостатки двускатных крыш

Если крыша строится на одноэтажном или двухэтажном домах без жилой мансарды, то недостатков у этой конфигурации нет. Если же хочется дом именно с мансардным этажом, то двускатная крыша в силу своей конструкции считается не очень рациональной. В частности потому, что большая часть имеющегося объема впоследствии окажется скрытой за конструкциями стен и потолков мансарды.

Особенности конструкции ломаных крыш

Ломаная крыша имеет более сложную конструкцию, нежели обычная двускатная. Здесь стропильная система так же состоит из отдельных секций, скрепленных для жесткости между собой. Но секции в данном случае имеют гораздо более сложное устройство.

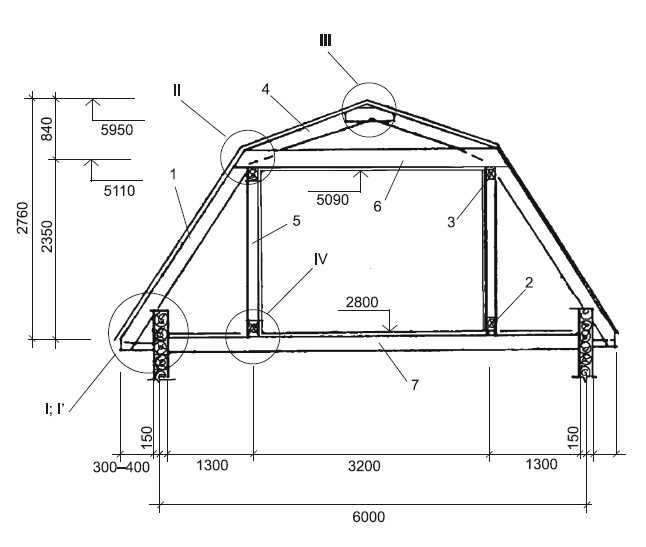

Основой одной секции стропильного каркаса ломаной крыши является конструкция из двух вертикальных стоек, соединенных горизонтальной перемычкой. Стойки располагаются на несущих балках межэтажного перекрытия. Сверху этого основания устанавливается классическая треугольная ферма, образующая верхнюю часть крыши. В готовом виде на этих фермах сформируются два пологих ската ломаной крыши.

В конструкции стропильного каркаса ломаной крыши также присутствуют дополнительные стропильные ноги, которые нижней частью упираются в края несущих балок или мауэрлат. Верхняя же часть этих подпорок сводится в те места, где сходятся угловые части прямоугольного основания и треугольных ферм. В готовом виде эта часть стропильного каркаса образует нижний скат, который относительно горизонта располагается почти вертикально.

За счет того, что каждый из скатов такой кровли имеет излом, крыша и получила название ломаной. Однако такая конфигурация называется также мансардной. Это обусловлено тем, что под ломаной крышей очень выгодно обустраивать жилое помещение. За счет прямоугольного сечения, которое задается основными конструктивными элементами стропильной системы, стены и потолки мансарды получаются абсолютно ровными без наклонных плоскостей.

Преимущества крыш ломаной формы

Основное преимущество ломаной крыши заключается в том, что под ней получается обустроить просторную и удобную мансарду с вертикальными стенами нормальной высоты и горизонтальным потолком. К преимуществам также стоит отнести неординарный внешний вид кровли. Она выгодно выделяется среди более простых двускатных крыш.

Недостатки ломаных крыш

Как и любое другое решение, ломаная крыша имеет и некоторые недостатки. Во-первых, она сложнее в обустройстве, что требует привлечения специалистов с соответствующей квалификацией. Во-вторых, ее строительство обходится заметно дороже, чем обустройство двускатной таких же размеров. В-третьих, при выполнении кровельных работ на ломаной крыше получается немного больше отходов, чем в случае с конструкциями простой формы.

Итоги

Обе разновидности крыш имеют как преимущества, так и недостатки. Выбор в пользу ломаной или двускатной крыши следует делать, исходя из целесообразности того или иного варианта. Так, если вы хотите, чтобы под крышей была просторная и комфортная жилая мансарда, то предпочтение стоит отдать ломаной конфигурации. Если же большая мансарда не нужна (или не нужна в принципе), а требуется простая, надежная и недорогая кровля – то лучше двускатной пока что не придумано ничего.

Ломаная крыша — как сделать своими руками: схема, фото, инструкция

Содержание.

1. Достоинства и недостатки конструкции.

2. Виды ломаных крыш.

3. Расчет ломаной кровли.

4. Закупка материала для обрешетки.

5. Сборка ломаной крыши своими руками.

Достоинства и недостатки конструкции.

Плюсы:

• Крыша может быть возведена на старом доме, без необходимости ломать стены;

• Снижение потерь тепла через крышу, и за счет этого уменьшение потребления электроэнергии.

• Позволит существенно увеличить полезную площадь сооружения.

• Интересный внешний вид.

• Возможность возведения мансарды в несколько уровней.

• Малый вес стропильной системы.

Минусы:

• Необходимость сооружения сложного кровельного пирога с гидро- и теплоизоляционными слоями.

• Уменьшение высоты стены, за счет скошенности потолка.

• Необходимость использования в помещение мансардных окон, стоимость которых гораздо выше обычных.

Дома с ломаной крышей фото

Виды ломаных крыш

Ломаная крыша различается по количеству скатов, бывают односкатные, двускатные, трехскатные и четырехскатные кровли. От вида конструкции зависит комфорт проживания и надежность всего дома.

Односкатная ломаная кровля — представляет собой наклонную плоскость, которая закрепляется на стенах здания разной высоты. Данное решение относится к самым популярным на сегодня, так как простое в реализации, не требует сложной стропильной системы, недорогое.

Двускатная ломаная крыша – располагает двумя скатами противоположно направленными. Данный проект также очень популярен, за счет того что обеспечивает достаточную высоту потолков мансардного помещения.

Важно: специалисты советуют отдавать предпочтение двускатным ломаным кровлям владельцам домов прямоугольной формы!

Трехскатная – с торцевой части имеет вертикальную стену, другой торец имеет такие же изломы, как и боковые скаты. Данный проект отличается малым весом, за счет отсутствия капитальной стены.

Важно: сооружать дом с ломаной крышей в 3 ската советуют при необходимости соединения мансардной части с жилой зоной дома.

Четырехскатная ломаная кровля – во всех 4 скатах имеет ломаный профиль. Данная конструкция является самой сложной и самой легкой по весу.

Расчет ломаной кровли

Расчет ломаной крыши состоит из двух этапов. Первый – определит, сколько кровельного материала необходимо для возведения, второй – вычислит несущую способность стропильной системы.

В первом случае необходимо всю конструкцию кровли разбить на простые геометрические фигуры. Вычислить площадь каждой и сложить полученные данные. Результат разделить на полезную площадь 1 элемента кровельного материала.

Важно: если материал укладывается с нахлестами, то в расчетах данный показатель обязательно учитывается.

С несущей способностью стропил ломаной крыши все сложнее. Для ее определения нужно собрать следующие данные:

• Вес кровельного материала.

• Вес деревянной обрешетки.

• Вес пароизоляционного и гидроизоляционного слоя.

• Вес утеплителя.

• Вес снежно нагрузки (для каждого района застройки свой).

• Угол наклона скатов.

• Длина пролета.

• Шаг, с которым планируется укладывать обрешетку и стропила.

• Вес кровельных элементов (вентиляторов, ограждений, сливов) и временных нагрузок (при обслуживании крыши люди должны передвигаться по полотну).

Грамотно проанализировать и проверить данные значения может или профессионал или специальная строительная программа. Последний вариант самый популярный и доступный. Программа оценит правильность выбора угла наклона скатов для конкретного района застройки, вычислит подходят ли выбранные параметры стропил. Если система обнаружит ошибку, то порекомендует внести в проект изменения.

Закупка материала для обрешетки

Для возведения ломаной кровли понадобится брус для мауэрлата, доска для стропил, брус для обрешетки (можно использовать доску, но с меньшей толщиной, чем для стропил).

Требования к древесине.

• Дерево хвойных пород.

• Влажность не более 22%.

• Без синевы, больших сучков, без повреждений жуками.

• Обработка антисептиком (защитит дерево от гниения).

• Обработка противопожарными составами.

Важно: обрабатывать защитными составами можно самостоятельно после приобретения дерева. Дальнейшая работа с досками и брусьями производится после полного высыхания полотен.

Кроме того понадобятся крепежные элементы для соединения стропил между собой и с мауэрлатом. Ими могут быть различные металлические детали – болты с гайками, саморезы или стальные пластины со специальными шипами.

Сборка ломаной крыши своими руками

Пошаговая инструкция по возведению ломаной кровли:

Важно: под мауэрлат обязательно укладывается гидроизоляционный слой (может быть использован рубероид).

• Стойки монтируются строго вертикально. Первыми устанавливаются крайние стойки, затем между ними протягивается бечевка, и монтируются промежуточные стойки. Фиксация стоек осуществляется распорками (временными).

Важно: расстояние между стойками ломаной крыши не более 2 м, высота стоек должная быть на 100 м выше, чем планируемая высота потолка в мансардном помещении.

• Поверх стоек устанавливаются прогонные доски и монтируются оставшиеся стойки. Полученная в ходе сборки конструкция будет выступать боковыми стенами бедующей мансарды.

• Следующий этап установка ригелей (затяжек), для этих целей чаще всего используют кровельные уголки. Под каждым ригелем примерно по центру устанавливается временная подпорка (необходима для исключения варианта провисания). С данной подпоркой строители могут спокойно ходить по установленным затяжкам, не опасаясь их повреждения. После установки всех затяжек их скрепляют доской. Полученная конструкция фермы становится более жесткой.

Важно: доска устанавливается не строго посередине, а с небольшим отклонением от центральной части в любую сторону на расстояние не более 200 мм.

• Монтаж нижних стропильных ног начинается с разметки их размещения на мауэрлате. Шаг стропил – один метр. Для удобства проведения работ стропила предварительно изготавливаются по шаблону, на них уже имеются необходимые верхние запилы. Нижний запил отмечается уже на месте. После того как стропила закреплены между ними натягивается шпагат, для удобства дальнейшей установки.

• Далее производится монтаж верхних стропил. Для удобства осуществляется он также по шаблонам. Если бедующая крыша имеет большие размеры, то верхние стропила устанавливаются непосредственно на коньковую балку. Если крыша не более 10 метров в длину, то можно обойтись установкой подкосов.

• Если в кровле планируется установка мансардных окон, то стропила возле них обязательно укрепляются с использованием поперечных брусков. Схема монтажа ломаной кровли представлена ниже.

• Итоговый этап – обшивка фронтона, укладка утеплителя, паро- и гидроизоляционного слоя, кровельного материала.

Добавить комментарий

Broken Roof Stock-Fotos und Bilder

• CREATIVE
• EDITORIAL
• VIDEOS

Beste Übereinstimmung

Neuestes

Ältestes

Am beliebtesten

Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum

Lizenzfrei

Lizenzpflichtig

RF и RM

Durchstöbern Sie 2.645

Повреждение крыши ветром: руководство по идентификации (с иллюстрациями)

Какие типы ветра вызывают повреждение крыши?

Различные типы ветра могут повредить вашу крышу.

В то время как ураганы и торнадо наносят значительный ущерб, вы можете быть удивлены, узнав, что. ..

…более половины всех отчетов о сильном ветровом ущербе в нижних 48 вызваны ветром, дующим во время сильных гроз. .

Разрушительные ветры бывают в форме прямолинейных ветров, макропорывов, микропорывов и явлений дерехо, которые могут вызывать ураганные ветры на больших участках земли.

Скорость ветра, типы кровельных материалов, форма крыши и размеры здания…

…все это влияет на количество повреждений, нанесенных ветром после сильного шторма.

Чуть позже мы рассмотрим все эти факторы.

А пока давайте подробнее рассмотрим, какие типы ветра вызывают повреждения крыши.

Ураганные ветры

Ветры ураганной силы классифицируются метеорологами как ветра со скоростью выше 74 миль в час .

Слабый ветер может легко создать летящие обломки стульев, веток деревьев и других предметов.

По мере увеличения скорости ветра следует большое опустошение.

Ураганы, как правило, достигают сотен миль в ширину, а самые сильные ветры дуют у глаз.

Самые сильные ураганные ветры обычно достигают максимальной скорости около 200 миль в час, и из-за большой продолжительности этих штормов они просто обрушиваются на здания.

В то время как некоторые кровельные системы устойчивы к ураганным ветрам более низких уровней, другие серьезно повреждены или разрушены.

На приведенной ниже диаграмме показаны скорости ураганного ветра для штормов категории 1–5…

…вместе с ожидаемым ущербом, который может возникнуть.

Торнадо Ветры

Подобно сильному урагану, торнадо может быть одной из самых невероятно разрушительных сил природы.

Торнадо могут повредить крышу несколькими способами.

Торнадо часто представляет собой быстрый, сильный шторм, который охватывает территорию шириной от нескольких сотен ярдов до мили и более.

Ветры торнадо могут быть самыми сильными ветрами на Земле.

С скорость ветра достигает 300 миль в час во время самых сильных штормов.

И в то время как большая продолжительность, связанная с сильными ураганными ветрами, может нанести значительный ущерб на сотни миль…

…торнадо могут полностью разрушить прочные конструкции за секунды, оставив только голый фундамент, когда они проходят.

В дополнение к ветру, сильный град часто сопровождает штормовые системы , которые порождают торнадо… нанося двойной удар по вашей крыше.

Скорее всего, если ваше здание окажется на пути торнадо EF 1 или выше, у вас может быть повреждена крыша.

Прямолинейные ветры

Прямолинейные ветры обычно определяются как грозовые ветры, возникающие при отсутствии вращения.

Они могут включать порывы ветра со скоростью 100 миль в час и более.

По этой причине они могут нанести серьезный ущерб строительным конструкциям и кровельным системам.

Потенциал повреждения кровли прямым ветром нельзя недооценивать.

Дерехо Ветры

Дерехо – это широко распространенный, продолжительный прямолинейный ураган, покрывающий огромные территории.

Типичное дерехо, часто связанное с полосой быстро движущихся гроз, состоит из многочисленных микропорывов, нисходящих порывов и групп нисходящих порывов и может порождать торнадо.

Технически дерехо определяется полосой повреждения ветром, которая простирается более чем на 240 миль и включает порывы ветра со скоростью не менее 58 миль в час на большей части ее длины.

Примечательно, что в августе 2020 года деречо Среднего Запада проследило путь длиной 770 миль за 14 часов и зафиксировало скорость ветра до 140 миль в час, когда он обрушивался на районы Небраски, Айовы, Иллинойса и других штатов.

Как определить повреждение крыши ветром

Однако, если вам нужно определить более тонкие признаки повреждения крыши ветром, вам может помочь наметанный глаз.

Вот несколько способов определить повреждение крыши ветром.

Во-первых, посмотрите на свои потолки.

Водяные пятна на потолке являются ранним признаком протечки крыши, которая может быть вызвана повреждением крыши ветром.

0

Далее.

Посмотрите на саму крышу.

Обратите внимание на

Иногда из-за ветра черепица может «болтаться» до тех пор, пока она окончательно не сломается, оставляя куски черепицы и мусор на крыше.

Ниже представлено изображение битумной черепицы с повреждениями от ветра .

Сильный ветер может проникнуть под кровельную черепицу, в результате чего края приподнимутся.

Образующийся зазор может привести к тому, что нижние кровельные материалы будут подвергаться воздействию влаги во время сильных дождей.

Кроме того, эти гонты могут со временем оторваться, если их не починить.

Теперь давайте взглянем на старую модифицированную битумную плоскую кровлю
