Двухскатная крыша без конька: Стропильная система двухскатной крыши без центрального прогона. Двускатная крыша

Устройство стропильной системы двускатной крыши

Двускатная крыша, бесспорно, остается наиболее часто возводимой в частном строительстве конструкцией. Она имеет простое и в то же время довольно эффективное устройство, не создает особых проблем при строительстве и отлично справляется со снеговой и ветровой нагрузками, характерными для нашего региона.

Что такое стропильная система?

Стропильная система представляет собой основание (несущее), на котором монтируется кровельное покрытие и все сопутствующие ему материалы, как то: утеплитель, гидро- и пароизоляция. Основными элементами стропильной конструкции двускатной крыши являются:

1. Стропило (стропильная нога).

Элемент, обеспечивающий уклон и несущую способность ската. Представляет собой наклонную балку с несколькими опорными точками.

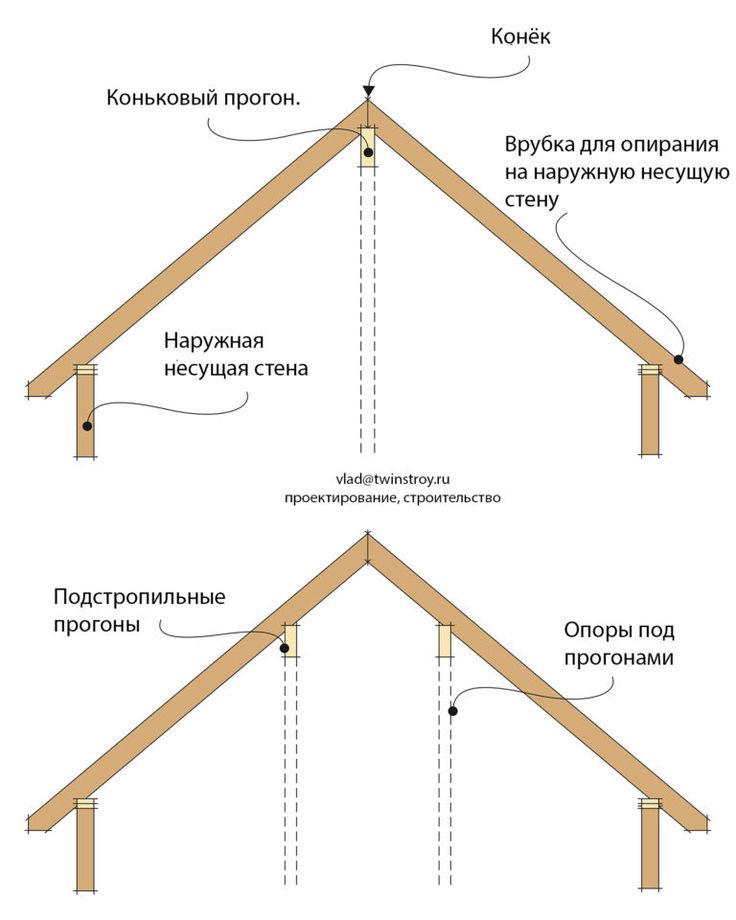

2. Коньковый брус (конек).

Верхний опорный элемент в наслонных стропильных системах. Устанавливается на стойках, опорой которым служат внутренние несущие стены дома. При отсутствии последних стропильная система устраивается без конька.

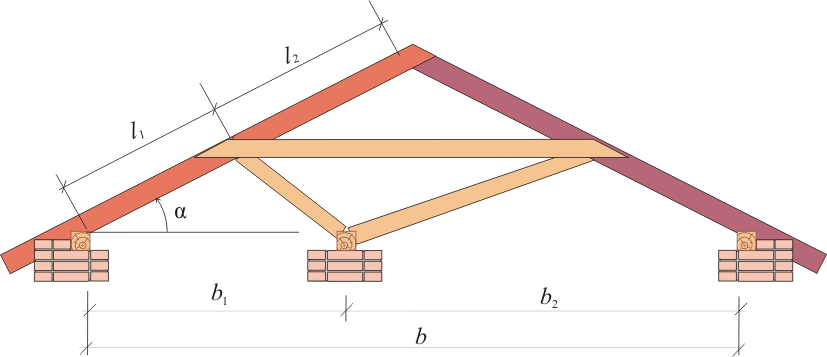

3. Подкосы.

Дополнительный элемент, применяемый для подпирания длинных стропил в срединной части пролета.

4. Обрешетка.

Рейки, набиваемые на стропила в поперечном уклону ската направлении. Обрешетка необходима в качестве основания для закрепления элементов кровельного покрытия. В мягких кровлях, сложенных, к примеру, из битумной черепицы, обрешетку необходимо делать в виде сплошного настила. В этом случае вместо реек и брусков к стропилам прибивают листы фанеры, ДСП или обрезную доску шириной 140 мм.

5. Мауэрлат.

Нижний опорный брус для стропил, служащий для распределения нагрузки от них на каменную кладку стен. В бревенчатых домах роль мауэрлата играют венцовые бревна, в постройках каркасного типа – верхняя обвязка стен.

Подбор сечения элементов

Главным фактором, определяющим, какое сечение будет иметь тот или иной элемент стропильной системы, являются приходящиеся на него нагрузки. По характеру воздействия их можно разделить на постоянные и временные. Постоянной нагрузкой для стропильных систем является собственный вес всех составляющих ее деталей, а также вес всех элементов кровельного пирога и дополнительных аксессуаров. К числу временных нагрузок относят:

– ветровая нагрузка;

– снеговая нагрузка;

– вес людей и оборудования при обслуживании или ремонтных работах.

На основании данных о нагрузках выполняют расчет всех элементов стропильной конструкции. Доверить его лучше всего инженерам проектной организации. Мы не рекомендуем пользоваться для подбора сечения элементов стропильной системы программами, которыми изобилует современный Интернет. Поскольку крыша выполняет весьма ответственную задачу, любые просчеты при ее возведении могут дорого обойтись владельцу. В то же время, проектная компания, выполняющая расчет стропильной конструкции, несет личную ответственность за его правильность и соответствие действующей нормативной документации.

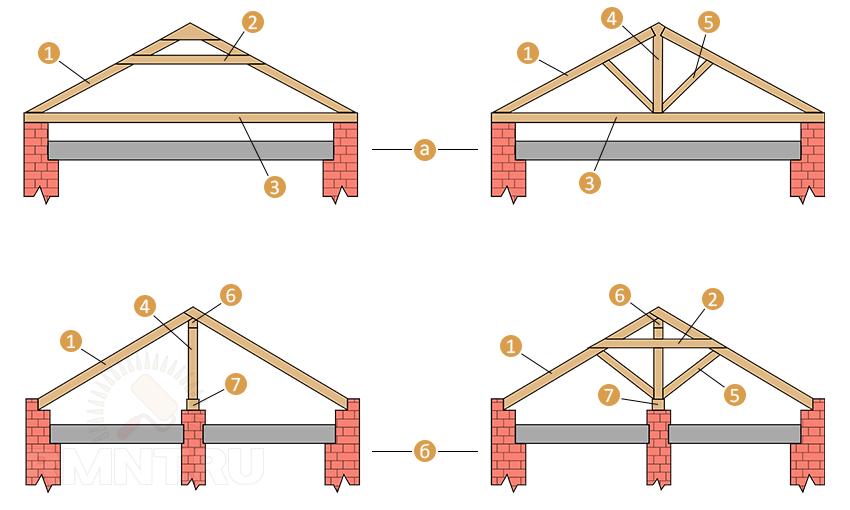

Разновидности стропильных систем

При возведении двускатной крыши применяют одну из двух вариаций стропильных конструкций. Как мы увидим далее, каждая из них имеет свои достоинства и недостатки.

1. Наслонные стропила.

Обязательным элементом наслонной стропильной системы является коньковый брус. Каркас из наслонных стропил возводят в домах, имеющих внутренние несущие стены, на которые можно установить подконьковые стойки. Каждое стропило в таких системах своей нижней частью опирается на мауэрлат, а верхней – на конек. Стропильные конструкции наслонного типа характеризуются повышенной прочностью, хотя и считаются излишне громоздкими.

2. Висячие стропила.

При отсутствии внутренних стен монтируют висячие стропила. При этом встречные стропила противоположных скатов соединяют в верхней части внахлест или встык, упирая друг в друга, а к их нижней части прибивают горизонтальный брус, именуемый затяжкой. Висячие стропила передают на стены дома только вертикальные нагрузки (распорное усилие уравновешивается затяжкой) и обеспечивают больший простор в чердачном пространстве, которое в данном случае не загромождается стойками конькового бруса.

Крыша без потолка и без чердака: дом с теплой крышей

Модный тренд последних лет в строительстве – потолок-крыша в своем доме. Отсутствие потолка в здании – не ошибка архитектора и не прихоть дизайнера. Подобная строительная конструкция разработана с определенными целями. Что означает и что такое крыша без потолка, рассмотрим в статье более подробно.

Содержание

Дом без потолка под крышу

По сравнению со зданием, построенным по традиционному проекту (с потолком и чердаком), дом без потолка с теплой крышей даже визуально производит впечатление мощи и комфорта. Причины просты:

• Свободного пространства – намного больше, обмен воздуха (естественная вентиляция) – лучше, в целом одноэтажный дом без чердака похож на средневековый замок – прочный, неприступный, надежный;
• Объем, появляющийся под крышей, часто используются для обустройства второго уровня или антресольного этажа открытого типа.

Но дом без потолка имеет и слабые стороны:

• Менее прочная система стропил – горизонтальные нагрузки минимизируются внедрением балок-ригелей;
• Без естественной тепловой преграды – потолка – одноэтажный дом без потолка всегда холоднее, а это требует дополнительной теплоизоляции.

Содержание

1. Дом без потолка под крышу
2. Обустройство потолка-крыши и утепление
3. Выбор утеплителя
   1. Минеральная вата
   2. Пеноплекс
   3. Напыляемый утеплитель
   4. Внутренняя отделка потолка-крыши
   5. Конструкция вальмовой крыши с опиранием стропил на балки перекрытия
   6. Двутавровые деревянные балки – способы крепления к стенам и к коньку
   7. Соединение стропил на коньке крыши
   8. Заключение

Обустройство потолка-крыши и утепление

Распространено заблуждение, что крыша без потолка хуже удерживает тепло в здании. Но это свойство конструкции зависит от выбранного угла уклона кровли и конструкции вентиляционной системы.

Правильный расчет скатного поможет сделать теплоотдачу кровли минимальной.

Высокий конек и крутой угол уклона кровельных скатов делают удержание тепла под кровлей малоэффективным, но минимальный угол уклона делает саму идею строительства дома без потолка несостоятельной. Поэтому, разрабатывая проект жилья без чердака, следует доверить расчеты специалистам. От правильных результатов расчета угла уклона кровли зависит, насколько теплым будет дом без чердака.

Схема монтажа кровельного пирога без чердака и потолочного перекрытия включает в себя только один бесшовный слой теплоизоляционных материалов, и это – основной принцип утепления крыши дома без потолка. В качестве утеплителя берут минеральную вату, пеноплекс или напыляемые теплоизоляционные материалы. Именно с их помощью проще всего получить бесшовное покрытие.

Отправные точки в схеме утепления:

1. Между кровлей и теплоизоляцией оборудуется слой пароизоляции. Материал крепится на дополнительный каркас, между каркасами оставляют зазор в 25-30 мм – в него и укладывается пароизоляция. По этому вентиляционному коридору выводится конденсат, образующийся из водяных паров, которые поднимаются из комнат вверх, к кровле;
2. Изнутри слой теплоизоляции также защищается пароизоляционными материалами с той же целью – вывод водяных паров наружу;
3. Пароизоляционная пленка или мембрана крепится по всей поверхности кровли, что делает проект дома без потолка максимально эффективным. Если потолочной поверхности нет, то утеплитель можно зафиксировать везде – от стен до конька, сплошным бесшовным слоем. Такой эффект идеально обеспечит полиуретановая пена, которую без разрывов напыляют на самые сложные поверхности.

Важно: если крыша без чердака освещается весь день, то под внешний теплоизолятор укладывает еще один слой пароизоляции – фольгированный.

Выбор утеплителя

Проще, быстрее и дешевле оборудовать внутреннее утепление готовой системы стропил, чем укладывать теплоизоляционные материалы в процессе обустройства каркаса кровли. Процесс будет состоять из меньшего количества операций, будет затрачено меньше стройматериалов и времени.

Минеральная вата

При укладке минваты обязательно использование мембраны. Этот защитный материал устроен по принципу ниппеля – проводит влагу только в одну сторону. Итак, минеральная вата, мембранная пленка, и что еще? Необходимо изолировать утеплитель от попадания влаги снаружи, и для этого потребуется укладка гидроизоляционного слоя – материала, который не пропускает влагу вообще. Это нужно, чтобы продлить срок эксплуатации утеплителя, предотвратить его загнивание, деформирование и слёживание.

Укладка минваты в ячейки системы стропил проводится так, чтобы между участками теплоизолятора и деревянными элементами не было воздушных зазоров и щелей. С обеих сторон (изнутри и снаружи) минвату накрывают паро- и гидроизоляцией. Снаружи под кровлей обустраивается вентзазор, чтобы влажный воздух из дома выводился наружу.

Пеноплекс

Пеноплекс похож на пенопласт, но по прочности намного превосходит его. Преимущество в использовании пеноплекса при утеплении кровли дома с теплой крышей в том, что не нужно никаких вспомогательных стройматериалов – ни пленок, ни мембран, ни вторых каркасов. Пеноплекс отлично зарекомендовал себя на при наружном, так и при внутреннем утеплении кровли.

Укладываются плиты (листы) в промежутки между стропилами на монтажную пену или специальный клей. С пеной работать намного удобнее и быстрее, так как можно сразу запенить пространство между плитами пеноплекса и другие щели в конструкции. К тому же, толщина такого слоя будет намного меньше, чем толщина слоя теплоизоляции из минваты.

Напыляемый утеплитель

Жидкий пенополиуретан наносится распылителем или пульверизатором. Этот утеплитель становится все более востребованным, так как позволяет заполнить любые полости – даже самой сложной геометрии. Недостаток применения – дорогостоящий материал и оборудование. К тому же из-за герметичности покрытия (что является несомненным плюсом) появляется неожиданная проблема – влажному воздуху из дома некуда деваться. Поэтому система вентиляции должна всегда находиться в рабочем состоянии – и приточная схема, и естественная.

Опуская проблему с обустройством вентиляции (она нужна при любых вариантах утепления), утепление пенополиуретаном является самым эффективным решением. Минимально тонкий слой, максимальное удерживание тепла, длительный срок эксплуатации, высокая проницаемость в любые щели делают ППУ идеальным утеплительным материалом.

Самостоятельно нанести такой слой вряд ли получится из-за сложности процесса и необходимости использования профессионального оборудования. Поэтому придется обратиться к специалистам.

Внутренняя отделка потолка-крыши

Если в вашем доме крыша без чердака, то появляется хорошая возможность поэкспериментировать с оформлением дизайна и интерьера. Из-за того, что внутренняя высота помещений становится больше, появляется ощущение больших объемов и неограниченного пространства. Такие помещения дизайнеры рекомендуют оформлять в светлых тонах.

Традиционно для отделки стен и кровельных поверхностей изнутри используют древесину или гипсокартон. Стилей дизайна может быть множество от тирольского до ампира. Поверхности можно покрывать декоративными штукатурками, оклеивать обоями, красить, вскрывать лаком по морилке, обжигать древесину, выделяя текстуру материала. Мощные стропильные балки создают визуальное ощущение присутствия в старинном замке, подчеркивают величие и монументальность постройки.

Летом дом с теплой крышей без потолка будет сохранять прохладу, поэтому такое оригинальное решение часто используется при строительстве дач и загородных коттеджей.

Интерьер помещений при обустройстве кровли без потолка должен делать акцент на консервативном оформлении. Хай-тек или минимализм будут неуместны, а русская классика, арт-нуво или баухауз хорошо адаптируются в деревянных элементах конструкции. Причем древесина должна преобладать во всем, начиная от оформления стен, и заканчивая отделкой лестниц и внутренних кровельных поверхностей.

А главное с точки зрения комфортности преимущество кровли без потолка – в таком доме можно не ограничивать количество окон. Величина естественного светового потока будет ограничиваться только длительностью светового дня. Ведь окна можно сделать не только в стеновых проемах, но на фронтонах и на самой кровле, и все солнечные лучи будут попадать в помещение.

Конструкция вальмовой крыши с опиранием стропил на балки перекрытия

Вальмовая крыша – это четырехскатная кровля. Такая конструкция представляет собой более функциональное решение по обустройству двухскатной кровли. Вальмами называют наклонные треугольные плоскости на поверхности кровли.

Треугольные вставки делают скаты по бокам крыши равнобедренными трапециями, примыкающими к верхнему коньковому брусу своими основаниями.

Преимущества вальмовой формы:

1. Привлекательный внешне дизайн, оригинальный и всегда уникальный стиль оформления крыши;
2. Высокая механическая прочность стропильной системы. Вальмовая крыша способна выдержать любые нагрузки – вес осадков, ветер, векторные усилия сжатия-растяжения при перепадах температур;
3. Внутри такой конструкции всегда можно организовать антресольный уровень – своего рода подвесную мансарду.

Обратите внимание: высокая цена и сложный строительный процесс почти не оставляют выбора домовладельцу при попытках сэкономить – все равно придется обратиться в строительную компанию, к профессионалам. Сложные расчеты, кропотливая сборка, необходимость проведения испытаний конструкции – все это под силу только узкопрофильным специалистам.

Двутавровые балки – способы крепления к стенам и к коньку

Двутавровые балки используют при возведении каркасных строительных объектов и при оборудовании нестандартных перекрытий. В нашем случае это дом без потолка. Почему двутавр? Потому что такое соединение отличает высокая прочность и жесткость конструкции. А дерево легко обрабатывается вручную или электроинструментами. К тому же бо́льшую часть элементов можно собрать на грунте, и поднимать каждый узел отдельно для последующего крепления в общей схеме стропил.

Самые распространенные способы крепления стропильных ног к стенам здания:

1. На мауэрлат. До крепления стропильных ног к мауэрлату на ноге снизу прорезается паз, чтобы брус не соскользнул с балки. В мауэрлате также делается встречный паз, чтобы элементы входили друг в друга;
2. Крепление к балкам перекрытия на зуб с упором или на зуб с упором в шип. Крепят стропила в один зуб при крутом уклоне ската – более 35˚. В нижней части стропила вырубывается зуб и шип, а в балке высверливается или вырезается гнездо в размер шипа глубиной ≤ 1/3 или 1/4 толщины стропила, иначе конструкция будет слабой. Врезка делается с отступом от конца балки на 250-400 миллиметров, чтобы не появились непредвиденные сколы или трещины. Возможность сдвигания соединения в сторону нивелируется одновременным созданием зуба и шипа;
3. Крепление с применением затяжки и бруса. Конструкция состоит из бруса (доски) которым скрепляют между собой встречные стропила при жесткой фиксации верхних концов стропильных ног. Такой способ обеспечивает треугольник без распорок, углы треугольника крепят к стенам;
4. Крепление к верхним торцам стен. Способ использует балки перекрытий, которые устанавливаются вместе со стропильными ногами перпендикулярно поверхности стен. Метод хорошо при обустройстве антресольных мансард небольшого веса;
5. Фиксация к верхней обвязке. Крепление стропильных ног и балок используется только при абсолютно надежном состоянии стен, так как нагрузка от стропил на стены будет носить точечный характер, а значит, будет в каждой точке во много раз выше, чем при задействовании мауэрлата. Балки перекрытия должны иметь сечение не меньше 50 х 150 миллиметров. Свес кровли обеспечивается длиной выноса балок не менее 550 миллиметров.

Соединение стропил на коньке крыши

1. Стропила соединяются встык. Верхний торец стропильной ноги обрезается под углом, равным углу уклона кровельной поверхности, затем упирают обрезанную балку в другую ногу системы стропил. На этой балке также должен быть вырезан угол по углу ската, но в обратном направлении. Проще и быстрее будет, если заранее создать шаблон из фанеры или картона, так как одинаковых срезов нужно будет делать много – по общему количеству стропил в конструкции. Иногда, чтобы обеспечить в месте упора требуемое напряжение, стропила обрезаются сразу при сборке конструкции. В этом случае одним резом пропиливаются сразу две балки, поэтому оба реза максимально плотно прилягут друг к другу. Следующая операция – соединение стропил длинными гвоздями, скобами, хомутами или другими метизами. В ходе реализации этого метода соединения дополнительно можно использовать стальные или деревянные пластины-накладк. Их крепят на болты на гвозди, которые вбивают в стык;
2. Стропила монтируются на прогон конька, поэтому высокая надежность крепления обеспечена. Почти все операции повторяют предыдущий способ, кроме того, что коньковая балка монтируется не так. Часто требуется установка и опорных балок, что ограничивает возможности свободного пользования подкровельным пространством. И внешне система балок выглядит не очень привлекательно. Но такое решение позволяет монтировать каждую пару стропил сразу на месте сборки системы, без предварительной подготовки и заготовки шаблона. Верхний торец стропильной балки при таком монтаже будет упираться в конек, нижний конец будет опираться на мауэрлат;
3. Стропила фиксируются на конёк внахлест. Фиксация похожа на технологию предыдущего решения, но верхний торец стропильной ноги крепится внахлест, а не встык. Стропило примыкает к мауэрлату и коньку не торцами, а боками. Крепление проводится при помощи болтов или шпилек.

Заключение

Все согласны с мнением, что крыша без потолка в – зрелище хоть и оригинальное, но непривычное. Такая схема строительства обрела популярность не так давно. Используется в основном для больших помещений – гостиных, холлов, в ландшафтных отелях, где комнаты часто оформляют в особенных «рыбацких» или «охотничьих» стилях. Тем не менее, повышенный комфорт и эксклюзивный интерьер дают строительным компаниям много работы в этом направлении.

— Модернизация потолка собора без коньковой балки или коньковой доски — какие у меня есть варианты?

спросил 6 лет, 1 месяц назад

Изменено 6 лет, 1 месяц назад

Просмотрено 6к раз

Я покупаю свой первый дом (мы закрываемся через неделю!!), и я переделываю почти весь дом перед тем, как въехать. Одна вещь, которую я рассматриваю, это установить на 2-м этаже соборный потолок. Я не плотник, а просто самодельщик, который много смотрел This Old House, но вот что я знаю:

Плюсы в этом:

• Это двускатная крыша, очень простая. Я думаю (но я не знаю), что это угол 45 градусов.
• Небольшая площадь основания, всего около 14 x 24 футов или 336 кв. футов (приблизительные размеры) и расстояние между стропилами 24 дюйма в центре
• Это старый дом, которому более 100 лет, и в каркасе из бревен используются качественные двойные фермы и нет ферм
• существующий токарный станок и штукатурка все равно должны быть отремонтированы из-за трещин и водяных пятен
• потолки довольно низкие, а потолок собора даст нам место для потолочных вентиляторов
• на маленьком существующем чердаке очень мало изоляции (вспененная целлюлоза), так что больших потерь нет
• Мне нужно пойти на чердак и разорвать все это, чтобы вытащить старую трубку и проводку ручки, так что можно просто выбить ее
• установка новых электрических проводов по всему периметру, так что если это демонстрация на раме, то это будет проще
• возможность для открытых «лучей»

Минусы:

• нет конькового бруса и коньковой доски!!
• стропила 2×6 явно недостаточно глубоки, чтобы вместить достаточную изоляцию (если только это не дорогой материал), поэтому мне, вероятно, придется углубить их с помощью 2×4 или 2×6
• это сделает и без того узкую комнату еще более узкой
• придется побеспокоиться о вентиляции крыши. Пока он сидит, есть только одно фронтонное отверстие, и все.

Итак, мой главный вопрос (хотя я открыт для любых советов и почему, почему бы и нет) таков: Можно ли обойтись без коньковой доски? Можно ли (реально) установить коньковую доску??

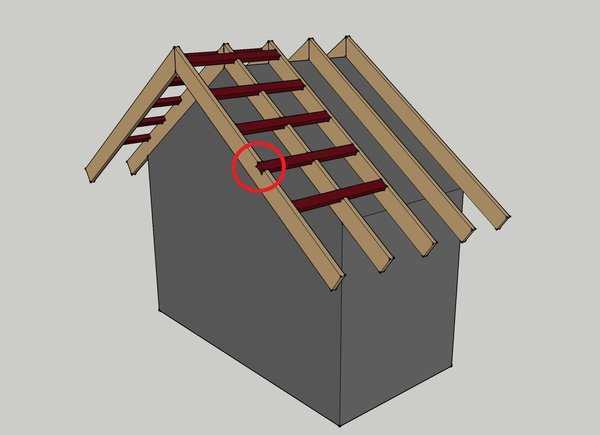

Вот что я нарисовал. Будет ли это работать? (рисунок вообще не пропорционален)

Есть ли другой способ сделать это? Какие еще проблемы вы можете предвидеть? СПАСИБО!

Вот вид изнутри чердака. Видно, что конька нет, но есть здоровенный настил крыши:

И вид из комнаты (можно снести стены кладовки и сделать из двух маленьких спален одну). Как видите, потолок низкий и «квази-соборный» потолок (если вы знаете, какой термин на самом деле используется для описания такого потолка, пожалуйста, дайте мне знать, что это такое!)

И, наконец, дом. Наш новый дом! Работы много…

• потолок
• каркас
• ремонт

6

Дэн, горизонтальные рейки, опирающиеся на балки крыши, заменили коньковую доску (не лучший вариант, но альтернатива).

Если вы планируете удалить/заблокировать любую часть чердака, вплоть до настила крыши, вам нужно будет заменить фронтонную вентиляцию комбинацией потолочно-коньковой вентиляции (они работают вместе).

На вашем чертеже показана установка коньковой балки. Взгляните на это: коньковая балка и коньковая доска

Вентиляционные отверстия конька имеют размер в соответствии с пространством, которое они вентилируют. Они работают по-разному (или не очень хорошо), если их использовать в сочетании с потолочными или коньковыми вентиляционными отверстиями.

Re: Проводка ручки и трубки. Предположим, у вас есть K&T по всему дому (в стенах). Многие небрежные / короткие работы по повторной проводке выполняются путем оставления K&T в стенах, но с повторной проводкой только выключателей / розеток, чтобы казалось, что все K&T было удалено.

В общем, вы должны найти кого-нибудь с опытом реставрации старого дома . Такие люди наиболее квалифицированы, чтобы понять, что у вас есть и как сделать из этого то, что вы хотите. Генеральные подрядчики по реконструкции и обычные заурядные архитекторы, как правило, не знают таких вещей.

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

— Как скрепить стропила сарая на пике?

Задавать вопрос

спросил

Изменено 1 год, 10 месяцев назад

Просмотрено 2к раз

Я обрамляю крышу сарая 8×10 с выступом чердака:

В плане, которому я следую, нет коньковой балки и коньковой доски, и мне предписывается «привинтить или прибить стропила вместе на вершине», что кажется немного расплывчато/недостаточно для меня. Вот фото с плана:

Стропила будут крепиться к балкам чердака, но мне интересно, как именно я должен скрепить их вместе на пике. Я подумывал о фанерных косынках или металлических решетчатых пластинах — я хочу максимально увеличить пространство над головой на чердаке, поэтому они должны быть довольно маленькими.

Там, где я строю, около 2 недель в году идет снег и много дождя. Подъемные ветры вызывают беспокойство, поскольку строение находится на вершине холма.

Как безопасно скрепить стропила на пике без ущерба для высоты?

• каркас
• крыша
• навес

6

Я построил себе несколько сараев без стропил и хомутов. Они оба имеют ширину 10 футов и прочно стоят на крыше. Я использовал косынки OSB 1/2″, скрепленные строительным клеем и шурупами 1½»:

Тот факт, что у вас крутой скат крыши, вас не беспокоит. На самом деле, это снижает нагрузку на косынки. Я бы сделал косынки высотой около 12-16 дюймов. Это не должно существенно уменьшить пространство над головой, так как люди все равно редко ходят, согнув голову в маленький треугольник. к нижним краям для более приятного внешнего вида.

Нет необходимости в блокировке, так как относительные углы плоскостей крыши уменьшают нагрузку на конек, а обшивка толщиной 1/2 дюйма будет работать нормально. Во многих десятках домов, которые я построил с крышами из OSB, не требовалось и не требовалось блокирование.

1

Во-первых, у меня есть очень похожий сарай — в основном точно такой же, но я просто закрыл часть свеса.

Так что я бы предложил что-то похожее на картинку ниже — вы можете погуглить «плита стропильной фермы».
