Дренажная система

Избыточная влажность может принести немало неприятностей владельцу загородного участка с домом. Особенно если почва на участке глинистая либо он расположен в низменной, заболоченной местности. В этом случае обязательно нужна грамотная дренажная система на участке, которая позволит убрать лишнюю жидкость и предотвратить ее скопление в почве.

Для чего нужна дренажная система?

Дренажная система в первую очередь нужна для устранения лишней влажности из почвы и связанных с этим отрицательных последствий. Лучше всего спроектировать и уложить дренаж перед возведением дома на участке. Это обеспечит защиту фундамента от подтопления и ускоренного разрушения.

Необходимо защитить от избытка влаги растения, даже если вы просто планируете выращивать газон на своей территории. Он также нуждается в правильном уровне влаги, для чего нужен дренаж.

Он же обеспечит сохранность других построек на участке, позволит оборудовать сухой и надежный подвал.

Элементы дренажной системы

Дренажная система загородного дома состоит из нескольких обязательных элементов. В их число входят:

• Трубы. Лучше использовать специальные гофрированные изделия с перфорацией. Можно применять и канализационные ПВХ-трубы, перфорацию в них нужно сделать самостоятельно.

• Кольца. Нужны для обустройства смотровых и дренажных колодцев.

• Геотекстиль. Дренажная система без этого нетканого материала быстро заилиться.


• Песок и щебень

  разных фракций. Обеспечивают собственно дренаж, с их помощью создается водоносный слой и «подушка».

Элементы дренажной системы нужно выбирать после составления плана ее обустройства. Это позволит точно рассчитать нужное количество материалов.

Виды дренажных конструкций

Прежде чем планировать обустройство водоотведения, нужно знать, какие бывают дренажи. Основных разновидностей две:

Открытые. Предполагают создание сети открытых водоотводных канав. Их количество выбирается в зависимости от количества влаги, которую нужно устранить. Простая и дешевая, но недолговечная система (требует ремонта раз в несколько лет).

Виды дренажных систем выбирают исходя из особенностей участка и пожеланий его владельца. Например, локальный закрытый дренаж подойдет для защиты фундамента и подвала, когда не требуется отведение жидкости с территории всего участка.

Устройство дренажа на участке

Проектирование и монтаж дренажной системы открытого типа особых сложностей не представляют. Алгоритм действий такой:

Проектирование расположения отводных канав, относительно параметров участка, количества избыточной влаги, других особенностей.

Прокладка траншей. Их нужно вырывать под определенным наклоном, чтобы вода лучше стекала в центральную канаву-водосборник.

Для предотвращения осыпания стенок траншей устройство дренажа предполагает использование подсыпки из щебня, либо установку специальных решеток, закрывающих траншеи.

Обустройство глубинной системы гораздо сложнее, это компенсируется ее эффективность и долговечностью. Планировка такого дренажа требует изучения уровня грунтовых вод и других особенностей территории, доверить ее (как и выполнение самих работ) лучше специалистам.

Самостоятельно спроектировать и обеспечить правильное устройство дренажной системы глубинного типа будет сложно, хотя базовые правила ее укладки достаточно просты. Нужно вырыть систему траншей, засыпать их на половину песчано-щебневой подушкой и уложить на нее перфорированные трубы.

Сверху укладывается плотный суглинок и слой плодородного грунта. Глубинная система не привлекает внимания, при грамотном проектировании и установке может безотказно служить десятилетиями.

назад к списку статей

Строительство зимнего сада

Оранжерея в вашем доме

Уход за садом и огородом круглый год

Дренажная система участка: схема, расчет и монтаж

Что такое дренажная система? Дренажем называется сеть подземных трубопроводов или каналов (дрен), которые используются для отведения излишков влаги. Собранная вода выводится за пределы осушаемой территории или аккумулируется в накопителях. Таким образом, дренажная система участка – это искусственно созданный водоток в почве, необходимый для обустройства большинства участков.

Чтобы появилась возможность полноценно использовать участок возле загородного дома, на первом этапе обустройства придется потрудиться. Так, современные дренажные системы избавят от таких проблем, как переувлажнение почвы. Разберемся, как работает дренажная система, и как можно отвести лишнюю воду от дома и сада.

Содержание:

1. Обязательно ли выполнять на участке дренаж?
2. Способы строительства дренажа на участке
3. Открытый дренаж
4. Дренаж с засыпкой траншей щебнем
5. Дренаж с использованием лотков
6. Дренаж с использованием перфорированных труб
7. Современные способы решения проблемы
8. Что представляет собой дренаж Softrock?
9. Преимущества Softrock
10. Как осуществляется монтаж?

Обязательно ли выполнять на участке дренаж?

О возможном наличии проблемы с грунтовыми водами могут свидетельствовать следующие факты:

• Дома на соседних участках построены без подвалов.
• Хозяева тех домов, которые имеют подвалы или погреба на участках, жалуются на то, что вода проникает в постройки или они используют устройства для отвода грунтовых вод.
• На участке произрастают, в основном, влаголюбивые растения, например, рогоз.

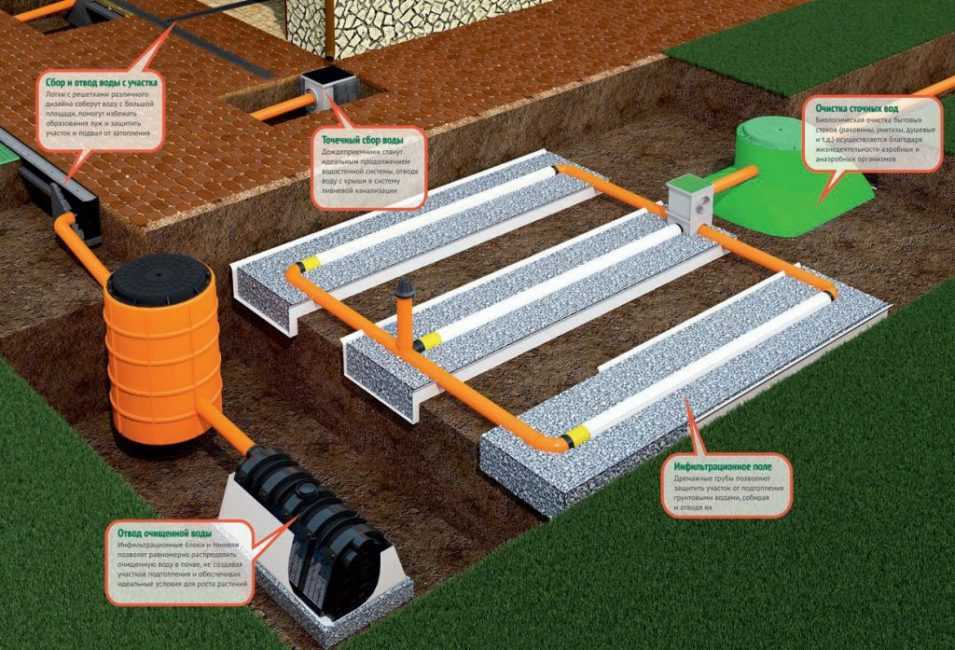

Чтобы составить проект дренажной системы, необходимо выяснить геологические особенности участка.

Расчет дренажной системы можно провести, зная следующие характеристики:

• Структура грунта и характеристики почвы.
• Уровень, на котором располагаются грунтовые воды в зависимости от сезона.
• Объем воды, которая выпадает в этом районе в виде осадков, а также вод, которые образуются в результате поводка.

Способы строительства дренажа на участке

Прежде чем начать проектирование дренажных систем, стоит разобраться, какие виды дренажных систем существуют. Практически все схемы, по которым сооружаются системы дренажа, схожи между собой. Основное отличие в применяемых при строительстве материалах. Возможны следующие типы дренажных систем:

• Открытый дренаж.
• Устройство траншей, которые засыпаются смесью песка и щебня.
• Установка в подготовленные траншеи лотков из железобетона или пластика.
• Укладка в траншеи труб с перфорацией.

Открытый дренаж

Открытая дренажная система на даче – наиболее дешевый вариант. Проводят монтаж дренажных систем так:

• По периметру участка копают канавы глубиной 60-70 см и шириной полметра.
• Борта канавы делают скошенными, угол скоса – 30 градусов.
• Вывод воды организуют в общую для нескольких участков сточную канаву.

Совет! Открытую осушительную систему рекомендуется строить на участках, расположенных на склонах. Канавы нужно прокапывать поперек склона, так удастся «перехватить» воду, текущую сверху.

Дренаж с засыпкой траншей щебнем

Открытая схема дренажной системы может быть довольно эффективной, но вот привлекательности ландшафту он не добавляет. Поэтому чаще отдают предпочтение установке закрытых систем отведения воды.

Для этого выкопанные траншеи заполняют сначала крупным щебнем, затем песком. Траншеи могут быть проложены в виде елочки, при этом, центральная дрена выполняется с уклоном к точке сброса воды.

Выполняя проектирование дачной дренажной системы, необходимо учитывать состав почвы. Так, если почвы преимущественно глинистые, то наибольшее расстояние между дренами не должно превышать 10 метров, а на суглинках – 20 метров. Если почвы песчаные, то размещать соседние дрены рекомендуется на расстоянии 50 метров.

Совет! Существующие мнение, что слишком частое расположение дрен может привести к пересушиванию почвы, не является верным. В этом случае, осушение будет происходить быстрее, но не интенсивнее, так как почва обладает определенными показателями влагоемкости.

Дренаж с использованием лотков

Поверхностный дренаж, используемый для отведения воды, выпадающей в виде осадков, могут быть построены с использованием лотков – пластиковых или изготовленных из модифицированного бетона.

Лотки устанавливают в неглубокие канавы, их бортики должны быть на уровне почвы. Сверху лотки прикрывают декоративными решетками. Траншеи прокапываются от мест расположения водоприемников до места сброса воды с небольшим (2-3%) уклоном.

Дренаж с использованием перфорированных труб

Для отведения высоко расположенных грунтовых вод используется глубинная дренажно-распределительная система. В этом случае, монтаж дренажной системы осуществляется с использованием пластиковых труб с перфорацией. Работа производится так:

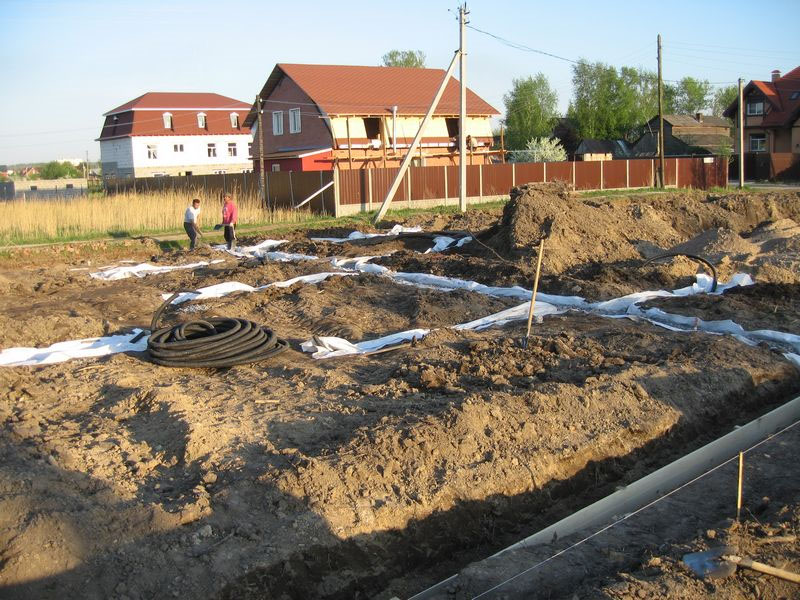

• Выкапываются траншеи. При выполнении земельных работ нельзя забывать о выдержке определенного уклона.

• Глубина траншей зависит от того, насколько глубоко залегают грунтовые воды. Как правило, рекомендуется размещать трубы ниже уровня промерзания почвы. В этом случае, система не будет замерзать ранней весной, а будет в полную силу работать над отведением талых вод.
• На дне траншеи сооружают подушку из песка и щебня. Сначала насыпают песок слоем 10 см и хорошо его уплотняют. Затем насыпают двадцатисантиметровый слой щебня.
• На подготовленную подушку укладывают обвернутые геотекстилем трубы (использование нетканого материала предупредит заиливание труб).
• Затем производят обратную засыпку, сначала насыпают щебень, затем песок, а сверху грунт, который был извлечен при копке траншей.

Современные способы решения проблемы

Современные производители дренажных систем предлагают удобные варианты устройства, позволяющие значительно сократить объемы необходимых работ и их трудоемкость. К примеру, дренажные системы Softrock – это материал для сооружения водоотведения на участке без использования щебня и лишних трудозатрат.

Что представляет собой дренаж Softrock?

Для сооружения систем Софтрок используются дренажные блоки, которые собираются производителем из гофрированной полимерной трубы, геосинтетического наполнителя, окружающего трубу, и полиэтиленовой сетки, которая надевается на трубу, как чехол и служит для удерживания наполнителя. Трубы для блоков используют диаметром 50 и 110 мм, в готовом виде блок имеет диаметр 150 и 300 мм соответственно. Длина готовой секции – 3 метра.

Преимущества Softrock

Эта система распределения влаги имеет большие преимущества по сравнению с традиционными способами строительства дренажа:

• Небольшой вес. Геосинтетический наполнитель весит в десятки раз легче, чем щебень. Следовательно, монтаж проходит с меньшими трудозатратами.
• Гибкость. Трубы системы Softrock отличаются большой степенью гибкости, поэтому при прокладке можно будет легко выполнить поворот, например, если требуется обогнуть дерево.
• Быстрота и простота сборки трубы имеют внутренние соединения, монтаж может выполнить даже один человек.

Как осуществляется монтаж?

При сборке стандартных систем следует придерживаться правил:

• При использовании блоков диаметром 300 мм, следует подготовить траншеи шириной не менее 50 см и глубиной не менее 45 см.
• Траншеи должны иметь уклон к месту сбора воды. Минимальное значение уклона 2,5 см на три метра трубы.
• Поверх блоков Softrock рекомендуется укладывать барьер, укрывающий не более трех четвертей их поверхности. В качестве материала для барьера можно использовать геотекстиль, облицовочный картон, солома или даже газеты. Выбор материала осуществляется в зависимости от характеристик грунта. Задача барьера – не допустить попадания частиц грунта в наполнитель, окружающий трубы.
• Для организации дренирования больших поверхностей трубы Softrock укладывают «елочкой».
• Систему Softrock можно укладывать в местах, где планируется легкая или умеренная нагрузка на поверхность. Если нужно установить систему дренажа на участке с высокой нагрузкой (например, на участке под парковкой), то прокладка труб возможна только на глубине, превышающей 60 см.

Итак, для обеспечения эффективного отведения влаги на участке должна быть построена дренажная система – фото различных вариантов, как и описание порядка выполнения работ, можно найти на сайтах строительной тематики.

Дренаж — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 25 июл 2022

См. вся история

Дренаж – искусственный отвод воды, как поверхностный, так и подземный. Дренаж часто является основным элементом гражданского строительства и строительных проектов и необходим для предотвращения наводнений и других повреждений.

Как правило, сточные воды попадают в канализационные коллекторы, а из канализационных коллекторов – в подходящие водосбросы или очистные сооружения. В корпусе дренаж условия, сточные воды могут относиться к следующему:

[править] Грунтовые воды

Это вода, собираемая из-под земли для понижения уровня грунтовых вод.

[править] Поверхностные воды

Собираются с таких поверхностей, как крыши и мощеные участки.

[править] Загрязненные и грунтовые воды

Это сточные воды, загрязненные бытовыми или торговыми отходами. Грязная (или сточная) вода относится к стокам из раковин и бассейнов, которые не содержат экскрементов. Почвенные воды относятся к стокам из туалетов, туалетов и писсуаров.

Подпочвенные и поверхностные воды считаются чистыми и могут быть сброшены в утвержденный водоток (например, реку или озеро) или замачиваться без очистки. Перед сбросом требуется разрешение от соответствующего органа или владельца. Грязные и грунтовые воды должны транспортироваться по канализации на очистные сооружения перед сбросом в водоток.

Подпочва дренаж может использоваться для повышения устойчивости грунта, снижения влажности участка, улучшения садовых качеств для озеленения и т.д. Может потребоваться осушить весь участок или защитить конкретную часть.

В соответствии с Утвержденным документом C Строительных норм и правил необходимо предусмотреть подпочвенный дренаж , чтобы избежать проникновения грунтовой влаги внутрь здания или предотвратить повреждение каркаса здания.

Подпочвенный дренаж , как правило, предполагает использование труб, которые являются пористыми, чтобы грунтовые воды могли проходить через тело трубы, или трубы, перфорированные рядом отверстий в нижней половине, чтобы грунтовые воды могли подниматься в трубу. . Оба типа обычно укладываются всухую со швом в траншею, заполненную щебнем. Проницаемая мембрана обычно укладывается поверх щебня в качестве фильтрующего слоя, затем покрывается обычной обратной засыпкой и покрывается 150 мм верхнего слоя почвы.

Этот тип контроля грунтовых вод осуществим только до глубины 1,5 м, и любое дальнейшее снижение уровня грунтовых вод должно достигаться другими методами. Для получения дополнительной информации см. раздел Контроль подземных вод в городских районах.

Когда дренаж используется для защиты основания здания, обычно устанавливается отсечной водосток, который перехватывает поток воды и отводит его от площадки.

Утвержденный документ Н Строительных правил требует, чтобы дождевая вода отводилась с крыш зданий. Для этого крыши должны быть спроектированы с подходящим уклоном либо к каналу для сбора поверхностных вод, либо к желобу, по которому поверхностные воды поступают в вертикальные водосточные трубы, которые, в свою очередь, соединяют выпуск с дренажной системой.

Тип используемого кровельного покрытия определяет необходимый уклон крыши. Минимальные рекомендуемые падения обычно составляют:

• Алюминий – 1:60.
• Свинец – 1:120.
• Медь – 1:60.
• Толи – 1:60.
• Асфальтовая мастика – 1:80.

Стандарты «плоских» крыш должны иметь расчетный минимальный уклон 1:40, чтобы фактический окончательный уклон составлял 1:80, что допускает некоторую ошибку в конструкции.

[править] Установка дождевой воды

Дренаж с крыш обычно обеспечивается внутренними водосточными желобами и водосточными трубами, либо внешними водосточными системами или воронками. Рекомендуется наличие как минимум двух водоотводных точек , даже если крыша небольшая, чтобы избежать блокировки одной из них.

Дренаж должен быть устроен таким образом, чтобы не допускать сырости или повреждения здания. Если водосточная труба устанавливается внутри, она должна иметь герметичные соединения. Если кровля внешняя, она должна предотвращать попадание воды в карниз, выступая в верхнюю часть водосточного желоба и ниже.

Слив из водосточной трубы здания может быть:

• Непосредственно подключается к дренажному каналу, выходящему в отстойник.
• Непосредственно подсоединен к сливу, выходящему в канализацию поверхностных вод.
• Непрямое соединение с канализацией через желоб с ловушкой, если сток сливается в комбинированный коллектор.

Традиционно внутренние желоба и водосточные трубы изготавливались из чугуна, хотя системы из НПВХ получают все большее распространение из-за простоты установки и низких требований к обслуживанию. При условии обеспечения адекватного размера, прочности и долговечности они также могут быть изготовлены из алюминиевого сплава, оцинкованной стали, нержавеющей стали и т.д.

Площади с твердым покрытием, как правило, имеют одну из двух форм дренажа поверхностных вод .

[править] Сбор дворовых оврагов

Мощеная площадка возле дома уложена с уклоном 1:60 в сторону оврага. Тип дренируемой территории и форма мощеной зоны определяют размер и количество оврагов. Максимальная площадь заасфальтированного оврага должна составлять 400 кв.м. При подсоединении к совмещенной канализации канавка двора должна быть перекрыта гидрозатвором не менее 50 мм.

[править] Соединение канала

Мощение, уложенное к тому же водопаду, отводит от здания к каналу, проложенному к водопаду 1:120. Канал соединен с дренажной системой. Канал обычно:

• Полукруглый лоток из глазурованной глиняной посуды: открытый или с решетчатой ​​крышкой.
• Сборные железобетонные блоки каналов: со сплошной прорезью по центру верхней части.
• Коробчатый канал из сборного или монолитного бетона: с чугунной решеткой с квадратными ячейками.

Строительство дорог влияет на естественную поверхность и подземный дренаж рельеф водоразделов или склонов холмов. Обеспечение адекватного водоотвода важно для предотвращения скопления избыточной воды или влаги на дорожных конструкциях или внутри них, что может неблагоприятно повлиять на свойства их материала, поставить под угрозу общую устойчивость и повлиять на безопасность водителя. Дренаж должен справляться с водой с проезжих частей, обочин, пешеходных/велосипедных дорожек, обочин и прилегающих водосборных площадей.

Для получения дополнительной информации см. Водоотвод с автомагистралей.

Устойчивые городские дренажные системы (SUDS) могут стать альтернативой традиционным дренажным системам или дополнением к ним. Они имитируют «естественный» дренаж , применяя методы для локального устранения стока поверхностных вод путем сбора, хранения и очистки, прежде чем позволить им медленно сбрасываться обратно в окружающую среду.

Для получения дополнительной информации см. Устойчивые городские дренажные системы.

• Клапан подачи воздуха.
• Все внимание на пластиковые водосточные системы.
• Утвержденный документ H.
• BSRIA выпускает тематическое руководство по строительству за пределами площадки для строительных служб.
• Выгребная яма.
• Отличие стоков от канализации.
• Планы управления дренажом и канализацией DSMP.
• Дренажная труба.
• Водостоки.
• Изготовленные дренажные трубы.
• Гравитационный дренаж.
• Управление смазкой.
• Контроль подземных вод в городских районах.
• Овраг.
• Дорожный дренаж.
• Инверт.
• Обслуживание дренажных систем для предотвращения затопления и загрязнения воды.
• Трубопроводы.
• Трубопровод.
• Частная канализация.
• Общественная канализация.
• Насосный дренаж.
• Насосы и водоотливное оборудование.
• Водосточный желоб.
• Дождевая вода.
• Товары для дождевой воды.
• Водосточная труба.
• Сбор дождевой воды.
• Напор дождевой воды.
• Безопасная работа в канализации.
• Вторичные вентиляционные трубы в высотных зданиях.
• Септик.
• Строительство канализации.
• Канализация.
• Канализационное предприятие.
• Soakaway.
• Грунтовая вентиляционная труба.
• SuDS — есть ли свет в конце туннеля?
• Устойчивые городские дренажные системы SUDS.
• Сточные воды.
• Водоснабжение.
• Переброски воды и соединения.

• «Справочник по строительству зданий» (6-е изд.), ЧАДЛИ, Р., ГРИНО, Р., Баттерворт-Хайнеманн (2006 г.)

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Важность вариантов дренажа при строительстве нового здания

• Дом
• Блог
• Важность вариантов дренажа при строительстве нового здания

Дренаж является важной частью конструкции здания. Когда вы строите здания, дороги, мосты или другие сооружения, может показаться, что системы водоснабжения должны быть запоздалыми. Тем не менее, очень важно спроектировать и решить дренажную систему здания, прежде чем начинать строительство.

Вот почему. Вода может причинить много вреда, если у вас нет плана. В случае дождя или сильного наводнения вода будет скапливаться. Если воде некуда деваться, вы смотрите на потенциальные проблемы с фундаментом, эрозию, провалы и многое другое.

Конечно, это наихудший сценарий. Однако даже небольшое повреждение водой может привести к появлению плесени, обесцвечиванию, растрескиванию и многому другому — а этого никто не хочет. Вот почему так важно с самого начала рассмотреть варианты дренажа здания.

Как работает дренаж

Как и следовало ожидать, разные типы стоков работают по-разному. Однако все стоки служат одной и той же общей цели. Независимо от того, установлены ли они в здании или на мосту, цель дренажа состоит в том, чтобы удалить лишнюю поверхностную воду и позволить ей течь туда, где она не нанесет ущерба.

Часто стоки направляются к пляжам, ручьям, рекам или другим источникам воды, чтобы избежать повреждения коммерческой собственности, домов и земли. Однако это не всегда так. Иногда они просто замедляют скорость поглощения воды, чтобы земля успевала приспособиться, не причиняя ущерба.

Различные варианты дренажа

На рынке нет недостатка в вариантах дренажа. Правильная дренажная система часто зависит от потребностей здания. Например, склад упаковки для пищевых продуктов будет иметь более обширные потребности в дренаже, чем офис.

Правильный выбор для вашего строительного проекта зависит от множества факторов, но вот пять самых популярных типов дренажных систем.

• 1. Траншейные дренажные системы – Существует несколько типов дренажных систем, но наиболее популярным типом является решетчатая дренажная система. В траншейных дренажных системах используется система траншей и решеток для перемещения воды к подземной трубе. Эта труба обычно направляется к водоотводу или другому приемлемому месту для избыточной воды.
•
• 2. Щелевые дренажи – Щелевые дренажи во многом похожи на решетчатые желобные дренажи, за исключением того, что им не нужна решетка. У них более тонкий дизайн, поэтому они обычно уходят в пол или землю без необходимости покрытия. Щелевые сливы — это популярная конструкция сантехнических стоков, которые обычно встречаются на складах для приготовления пищи или в других зданиях, требующих санитарии высшего уровня. Щелевые сливы и канализационные сливы обычно изготавливаются из нержавеющей стали, чтобы избежать коррозии и накопления бактерий.
•
• 3. Трапы из полиэтилена высокой плотности – Трапы из полиэтилена высокой плотности. Эти водостоки представляют собой сборные системы. Они работают как траншейные водостоки, но вам не нужно строить их самостоятельно. Вместо этого вы просто кладете их в землю и проектируете вокруг них.
•
• 4. Французские дренажные системы – Французские дренажные системы предназначены для жилых домов и предназначены для отвода воды от ландшафта и домов. В этих системах используется ряд труб для отвода стока воды от объекта к канализации, болоту или цистерне.
•
• 5. Дренажная система Swale — Дренажная система Swale — это не что иное, как неглубокая канава, выстланная травой (или другой растительностью) для предотвращения образования луж и затопления. Системы Swale больше используются в ландшафтном дизайне, чем в строительстве, но о них стоит упомянуть.

В каждом из этих первичных типов дренажа есть еще более специфические типы дренажных систем. В конечном счете, правильная дренажная система для вашего проекта зависит от проекта в целом.

Однако одно остается ясным. Все эти варианты необходимо изучить и рассмотреть перед началом строительства. У нас должны быть все эти варианты, потому что только то, что один вариант работает для конкретного проекта, не означает, что он подходит для другого.

Как решить, какой тип дренажа подходит для вашего проекта?

Как определить, какой тип дренажа подходит для вашего проекта? Короче говоря, вам нужно провести инженерный анализ. Взгляните на способность земли естественным образом отводить воду и изучите среднегодовое количество осадков в этом районе. Также важно учитывать другие вещи, такие как назначение здания, объем трафика, который должна выдерживать дренажная система, и высота, на которой проходит дренажная система.

Вам также необходимо выяснить, есть ли водоотводы и куда другие объекты направляют избыток воды.

После рассмотрения всех этих факторов вы сможете определить правильный тип дренажа для своего проекта. Просто не забудьте сделать это в начале процесса проектирования, а не в конце. В противном случае вы можете получить много головной боли в будущем.

Об авторе — Скайлар Росс является автором блога Innovative Materials. Он является автором контента для строительства и обустройства дома, интересуется ландшафтным дизайном, реконструкцией на открытом воздухе и дизайном интерьера. Skylar сосредоточен на обучении домовладельцев, подрядчиков и архитекторов инновационным материалам и методам строительства, которые повышают стоимость недвижимости, повышают устойчивость и создают теплую и гостеприимную атмосферу.
