Дренажная система DryPipe для отвода грунтовых вод

Чтобы дом служил долго, а на фундаменте и цоколе не заводились грибок и плесень, необходимо устройство отведения дождевых и грунтовых вод. Причем не только вокруг дома, но и по периметру всего участка. Дренажная система DryPipe — отличный выбор для тех, кто ценит качество и эффективность за разумные деньги!

Российская компания SayanGroup, производитель дренажной системы ДрайПайп, предлагает вам выполнить дренаж участка по инновационной канадской технологии в отечественном исполнении. Качество, надежность и доступность — три основные характеристики, которые обеспечивают стабильно высокий спрос нашим конструкциям.

Дренаж вчера и сегодня

Системы водоотведения во всем мире начали применяться давно, но раньше они были примитивными, с керамическими или асбоцементными трубами. Современная дренажная система вокруг дома – совсем другое сооружение.

Во-первых, экодренаж безопасен для почвы и окружающей среды, поскольку все материалы для него изготовлены в соответствии с жесткими требованиями экологической безопасности. Во-вторых, водоотведение на земельном участке делается комплексным. В него входит дренаж фундамента и цокольного этажа дома, выполняется дренаж приусадебного или дачного участка, предусмотрена система отвода ливневых вод и дренажа выгребной ямы. И DryPipe великолепно справляется со всеми этими задачами!

Что представляет из себя дренажная система DryPipe

Главной особенностью системы является гибкая труба с перфорацией. По наружному диаметру трубы расположен пенополистерольный наполнитель в тканой сетке и геотекстиль высокой плотности. Это позволило уйти от применяемого раньше в дренажных системах щебня, который, кстати, пропускал не только воду, но и грязь, и песок, отчего трубы на земельном участке забивались, заиливались, и работа системы давала серьезные сбои.

Установив на участке DryPipe, вы сразу ощутите ряд преимуществ, среди которых:

точность монтажа, благодаря незначительной массе;
возможность установки блоков в течение одной рабочей смены;
система спокойно выдерживает вес автотранспорта;
благодаря устойчивости к перепаду температур, трубы можно монтировать даже зимой;

при установке легко огибаются препятствия и деревья;
не требуется спецтехники для обслуживания.

Как видите, плюсы установки такой дренажной системы для частного дома или для дачи очевидны.

DryPipe — качественный дренаж на долгие годы

Длительный опыт работы по созданию совершенного дренажа и профессионализм наших сотрудников позволяет нам предлагать по-настоящему качественные дренажные системы, подходящие для использования на любых почвах. Поэтому наши деловые партнеры успешно реализовывают системы ДрайПайп в самых разных регионах, где типы грунта и количество осадков разительно отличаются.

Приглашаем к сотрудничеству

все заинтересованные строительные, ландшафтные и торговые компании. Также с радостью сотрудничаем и с частными лицами, предлагая им качество и доступность.

Система DryPipe не подвержена коррозии и деформации, надежна в эксплуатации, пропускает внутрь себя исключительно воду, не требует дополнительного обслуживания. Поставьте современные технологии себе на службу! А мы вам с удовольствием в этом поможем.

Заказать DryPipe

Как сделать дренажную систему

Содержание

Как сделать дренажные системы отвода воды
Современные дренажные системы
Устройство дренажной системы для дома
- Ливневая дренажная система
- Конструкция и устройство дренажной системы грунтовых вод
- Обслуживание дренажной системы
Заключение

Решение о необходимости сделать дренажную систему зачастую принимают уже по факту, когда часть дома, фундамент с подвалом или цокольным этажом выведен на уровень метр-полтора над грунтом. Чаще всего именно в этот момент происходит подъем воды вокруг постройки из-за давления тяжелого фундамента на грунты, залегающие ниже глубины заделки опоры бетонных блоков. В этом случае для обеспечения нормального состояния грунта необходимо устроить на участке дренажную систему отвода воды.

Реже УГВ поднимается из-за ошибок при геологической разведке на участке под будущую постройку дома. В этом случае при рытье котлована на участке возможен выход на расположение подземного ключа или водяной линзы в глиняном пласте. Спасти положение сможет экстренное отведение ключевой почвенной воды с помощью дренажной системы и специальных блокирующих подушек. В этом случае потребуется отдельно сделать специальную дренажную систему, рассчитанную только на отведение ключа. Для участка вокруг фундамента здания и прилегающей территории с замокающими грунтами потребуется дренажная система при высоком уровне грунтовых вод.

Как сделать дренажные системы отвода воды

Комплекс мер по предупреждению затопления участка и подъёма грунтовых предполагает сделать одну или несколько современных дренажных систем:

Ливневые поверхностные системы отвода воды от фундамента постройки;
Подземные дренажные системы для отвода грунтовых вод от фундамента;
Система сбора дождевой воды и дренажа влаги с поверхности участка;
Дренажная система отвода почвенной воды на участке.

Важно! Перечисленные конструкции водоотвода имеют разный характер сбора воды и качество сбора и отведения водных потоков, поэтому нельзя сделать универсальную дренажную схему на одном комплекте трубопроводов.

Стоимость специальных дренажных труб и колодцев невелика, так как 99% арматуры для дренажа изготавливается из полиэтилена и полихлорвинила.

Современные дренажные системы

Даже в условиях использования современных средств расчета и проектирования нельзя учесть всех возможных изменений состояния грунтовых вод. Слишком много факторов влияет на уровень воды в грунте:

Природные факторы — значительное изменение количества осадков, выпадающих в течение короткого времени, паводки, разливы рек;
Техногенные причины — ведение высотного строительства или изменение инфраструктуры вокруг участка, например, увеличение количества асфальтированных поверхностей и дорог, или использование большого объема воды на поливных площадях недалеко от дома.

В обоих случаях резко возрастает количество грунтовых вод и их уровень даже в период летней жары. Качественным признаком увеличения объема грунтовых вод является замокание стен подвала или цокольного помещения и усиленный рост травы, кустарников и растительности в непосредственной близости к дому.

Устройство дренажной системы для дома

Если при сильном подъеме грунтовых вод вовремя не отвести с помощью дренажных труб влагу от фундамента, можно получить очень неприятный эффект «плывуна». Особенно опасен избыток воды в условиях избытка в грунте глины и суглинка. В некоторых случаях не спасает даже двухметровый ленточный фундамент, здание начинает проседать и терять остойчивость, что приводит к появлению трещин в кладке стен. Кроме того, стены подвального помещения на стыках бетонных блоков неизменно становятся влажными, появляется сырость, через некоторое время на дне начнет скапливаться грунтовая вода.

Чтобы исправить ситуацию, необходимо сделать полноценную дренажную систему, отводящую избыток грунтовой воды и проникающую с поверхности дождевую влагу.

Для нормального водоотведения необходимо устраивать две дренажные системы — ливневую и грунтовую. Обе укладываются по периметру постройки, ливневая непосредственно примыкает к отмостке фундамента и служит для отвода дождевых потоков с крыши. Грунтовый дренаж предназначен для сбора влаги, просочившейся с поверхности, а также накапливающейся в толще земли из водоносных слоев.

Ливневая дренажная система

Сделать отвод воды от фундамента без эффективной ливневки практически невозможно. Ливневый водоотвод устанавливается значительно проще грунтового дренажа, он представляет собой систему желобов и труб, уложенных вокруг здания. В местах установки водосточных труб, через которые сливается дождевая вода с крыши, устанавливаются специальные колодцы-водоприемники. Место расположения такого устройства согласовывается с направлением падения струи воды таким образом, чтобы весь поток захватывался без рассеивания и разбрызгивания влаги на фундамент и стены здания.

Собранная желобами и водоприемниками вода направляется по трубам в ливневую канализацию или к месту общего сбора воды дренажной системой. В качестве водоводов используют обычные водопроводные полиэтиленовые трубы диаметром от 100 до 150 мм. Каждый водосборник оснащается своей водоотводной трубой. Сечение водовода рассчитывается, исходя из максимального количества осадков и, соответственно, мощности водяного потока для данной конкретной площади поверхности крыши. Обычно на здание приходится не менее трех колодцев-водосборников. Чтобы избежать засорения песком, листвой, в конструкции водосборника должен быть предусмотрен фильтр-отстойник, позволяющий периодически удалять накопившийся мусор из приемного устройства.

Ливневая дренажная система позволяет значительно снизить количество влаги в почве на участках, примыкающих к зданию, но ее возможностей явно недостаточно, чтобы сделать отвод воды максимально эффективным. Поэтому в любом случае при наличии переувлажненных грунтов нужно сделать подземную конструкцию водоотвода.

Конструкция и устройство дренажной системы грунтовых вод

Оборудование фундамента дренажной системой необходимо сделать еще на этапе укладки блоков цокольного этажа.

Но чаще всего это приходится делать постфактум, после того, как здание построено, и произошел подъем грунтовых вод. В этом случае дренажную систему нужно сделать на глубину ниже уровня пола цокольного этажа или подвального помещения. В противном случае грунтовые воды будут подтапливать подвал.

Чтобы сделать современную дренажную систему по-настоящему эффективной, необходимо выполнить объем работ намного больше, чем для ливневой системы. Основные затраты связаны с необходимостью сделать большой объем земляных работ, а именно:

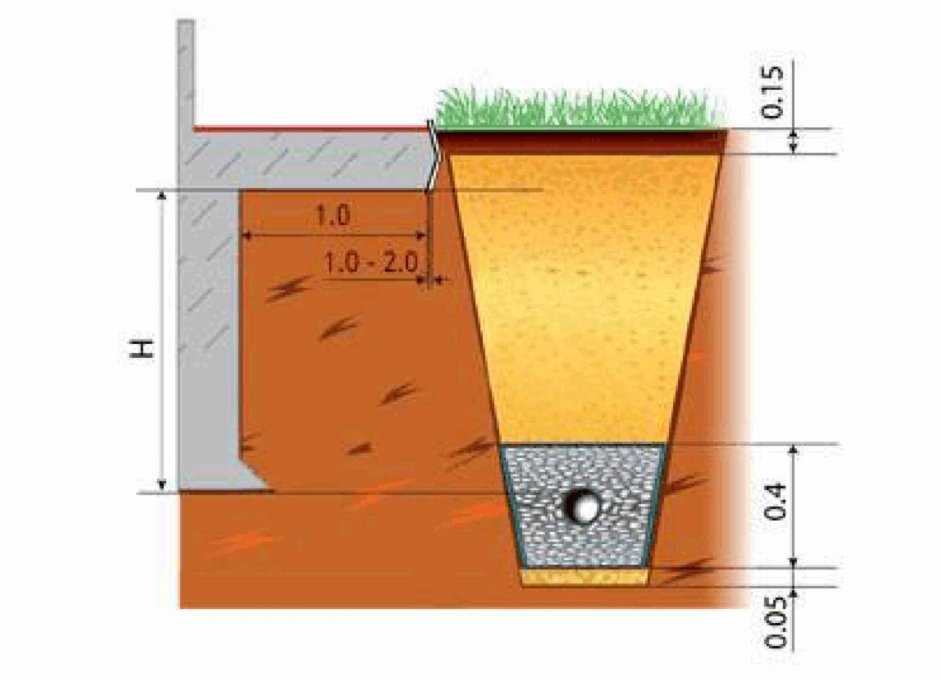

На расстоянии от одного до трех метров, в зависимости от месторасположения здания и характера грунта, выкопать траншею на глубину промерзания грунта;

Сделать отсыпку дна траншеи из мелкого щебня или щебневого отсева, тщательно выровнять слой материала;

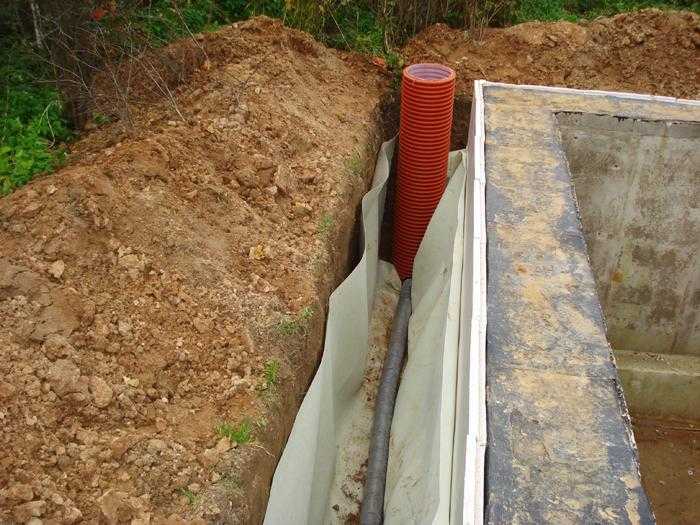

Уложить геотекстиль и дренажную трубу;

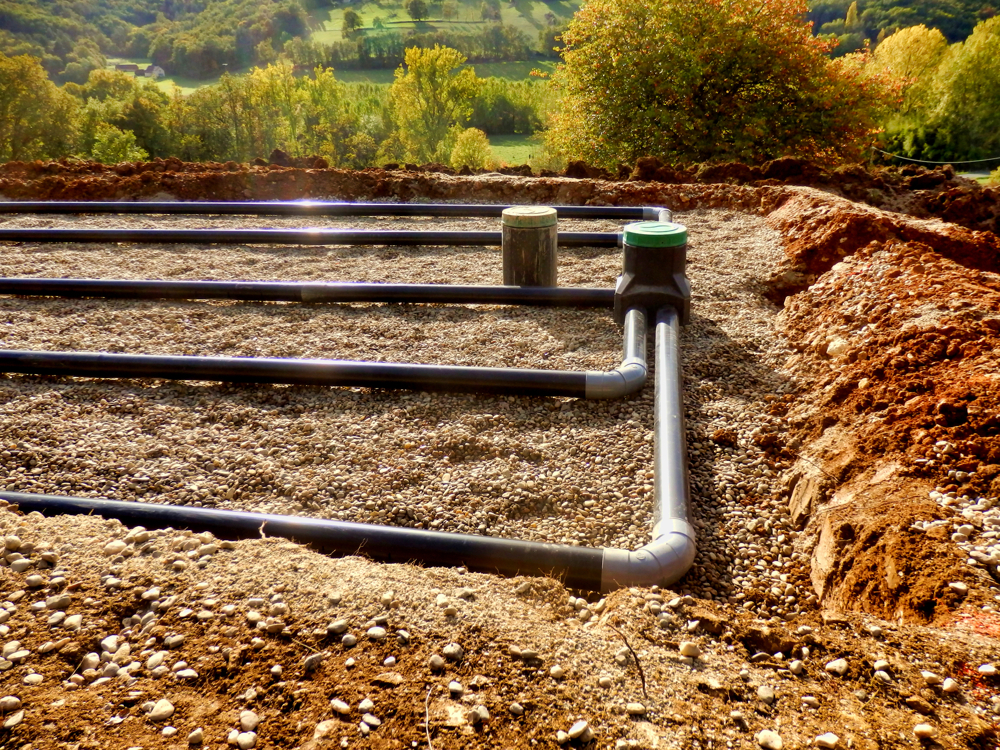

На углах установить поворотные колодцы. Эти элементы позволят соединить отдельные отрезки трубы в один контур. При подсоединении дренажной трубы к колодцам необходимо сделать сливной уклон;
После сборки всех элементов системы в один дренажный контур трубы заворачиваются геотекстилем и засыпаются слоем песка не менее 15 см толщиной. Песок тщательно выравниваем и трамбуем с помощью ручной или электрической трамбовки;

Поверх песка необходимо сделать отсыпку из щебенки толщиной не менее 30-40 см, после выравнивания слоя конструкцию водоотвода засыпаем грунтом.

В некоторых случаях более эффективным является непосредственное откапывание стен фундамента. Из-за риска повредить поверхность гидроизоляции фундамента более целесообразным будет сделать траншею вокруг фундаментной коробки ручным способом с помощью лопаты. Это значительно усложняет работу из-за необходимости использовать немеханизированный ручной труд.

Кроме того, это значительно ухудшает несущую способность фундамента, особенно, если воды много, и она значительно размыла часть грунта. Если у вас есть сомнения или опасения в части появления трещин или просадки фундамента, будет правильным сделать экспертизу ситуации у специалиста. Основной причиной, из-за которой решаются на столь рискованную процедуру, является восстановление и усиление слоя гидроизоляции на наружной поверхности фундаментной коробки.

В этом случае вырытая под дренажную систему траншея позволит сделать ревизию гидроизоляции, восстановить изолирующий слой и даже усилить его. Выполнение дренажной системы в непосредственной близости к фундаменту делает ее работу более эффективной. В ряде случаев такое расположение дренажной системы позволяет предотвратить ее замерзание в самые сильные морозы.

Обслуживание дренажной системы

Если сделать монтаж водоводов в поворотных колодцах герметичным, дренажные трубы обернуть дополнительным слоем геотекстиля, можно практически исключить просачивание в систему дренажа мельчайших частичек глины, ила, органических веществ, способных слипаться и забивать внутреннюю поверхность магистралей.

Чаще всего для дренажной системы применяется промышленная перфорированная полихлорвиниловая труба с рифленой поверхностью. Благодаря такой конструкции она легко гнется и выгибается под любым углом. Внутренняя поверхность такой трубы создает сильное сопротивление потоку воды и условия для накопления на стенках всевозможных загрязнений и отложений. Из-за этого через некоторое время пропускная способность отверстий на стенках уменьшается. В некоторых случаях хозяева требуют сделать дополнительное количество отверстий на поверхности трубы. Это не добавляет ее пропускную способность, а только увеличивает количество грязи, попадающее в дренаж.

Проверить эффективность работы дренажной системы можно с помощью ревизионного колодца. Если количество влаги, выводимой трубой, упало до минимума, значит, необходимо сделать контрольную промывку дренажной системы. Проще всего это можно сделать с помощью насоса высокого давления и обычного поливного шланга.

Заключение

Наибольшей эффективности в использовании дренажной системы можно добиться, если сделать всю конструкцию из качественных полимерных материалов. Попытка заменить их асбоцементными или канализационными трубами, возможно, снизит ее стоимость, но не гарантирует устойчивой работы на протяжении длительного времени.

Чистка дымохода своими руками
Домашняя мини сауна в квартире своими руками
Как высушить подвал и погреб от сырости

Как вывести плесень в квартире

Типы систем подземного водоотвода | Управление влажными почвами | Молочные продукты | Домашний скот и животные

Существует несколько вариантов дренирования избыточных подземных вод на определенную глубину от профиля почвы. На наиболее подходящую дренажную систему влияют:

тип почвы
топография
количество осадков
тип и расположение водостока.

Дренажные системы дороги в установке, но при хорошем обслуживании их преимущества перевешивают первоначальные затраты.

Убедитесь, что у вас есть поверхностный дренаж.

Большинство проблем с влажными почвами возникают из-за переувлажнения почвы, а не только из-за поверхностных вод.

Установите поверхностные дренажи для отвода лишней поверхностной воды с загонов перед установкой подземных дренажей. Это снизит нагрузку на подземную дренажную систему и позволит установить эффективную подземную систему с меньшими затратами.

Преимущества подпочвенной дренажной системы

Расчет стоимости дренажных систем показал, что как увеличение использования пастбищ, так и дополнительный прирост пастбищ за счет дренажа могут конкурировать с другими источниками корма. Но чтобы воспользоваться этим дополнительным ростом, может потребоваться больше коров и усовершенствования фермы (включая кормушку).

Преимущества экологической устойчивости

Подпочвенный дренаж обеспечивает множество долгосрочных нематериальных преимуществ устойчивости, таких как:

улучшение состояния почвы благодаря повышенной аэрации почвы
усиление реакции на использование удобрений в почве, а иногда и в растениях
предотвращение или уменьшение засоления (на ранних стадиях).

Улучшенное животноводство

Дренированные почвы позволяют заготовку силоса и сена на несколько недель раньше, чем на недренированных почвах. Полученный корм может быть гораздо более высокого качества, улучшая продуктивность животных.

Лучшее удержание желательных видов растений

Дренаж за счет уменьшения выпячивания и создания благоприятных почвенных условий приводит к сохранению улучшенных видов пастбищ вместо того, чтобы способствовать притоку растений, подходящих для заболоченных условий, таких как тростник, туманная трава, глицерия виды и водный диван.

Личная польза для фермера

Самое главное, снижение стресса при управлении скотом и пастбищами в более влажные месяцы зимы или весны имеет очень большие преимущества для оператора фермы.

Типы систем подземного дренажа

Существует 4 основных типа систем подземного дренажа:

гофрированные и щелевые подземные трубы из ПВХ
кротовый дренаж (включая кротовые дренажи, кротовые дренажи над системами коллекторных труб и гравийные кротовые дренажи)
дренажные трубы-перехватчики
насосы для грунтовых вод.

Подземные трубы

Подземные трубы лучше всего подходят для глубоких проницаемых грунтов, где их глубина позволяет увеличить расстояние между ними и минимизировать затраты. Подземные трубы также могут успешно дренировать тяжелые (глинистые), плохо дренируемые почвы, но их необходимо устанавливать так близко друг к другу, что это нерентабельно в обширных системах сельскохозяйственных угодий.

Подземные трубы также можно использовать в грунтах, которые могут иметь препятствующий слой (например, глину) на некоторой глубине, но, если тип и содержание глины подходят, над ними можно установить кротовые дренажи над коллекторной трубой системы (перейти к этому разделу).

При правильной установке и обслуживании эти системы могут прослужить много лет. Необходим регулярный осмотр водостоков, так как это слабое звено во всех дренажных системах.

Трубы из ПВХ заменили глиняные трубы

Подземный дренаж из труб в прошлом назывался «кафельным дренажем» из-за использования коротких глиняных труб. Глина была дорогой и сложной для укладки, и теперь ее заменили щелевые ПВХ или гибкие гофрированные пластиковые трубы переменного диаметра.

Способ прокладки подземных труб

Специально разработанные дренажные траншеекопатели, обычно оснащенные лазерным наведением, копают траншею, укладывают трубу с прорезями и укладывают водопроницаемую засыпку в траншею поверх уложенной трубы. Эта засыпка доставляется грузовиками или прицепами, оснащенными ленточными конвейерами, которые подают засыпку в бункер. Скорость движения вперед, размер отверстия канала бункера и размер материала определяют глубину и количество материала, укладываемого поверх трубы.

Хотя траншеи можно копать с помощью обычного строительного траншеекопателя, создание плоского ровного основания траншеи с постоянным уклоном очень затруднено. Укладка труб вручную, без подбивания грунта в траншею перед укладкой трубы, также очень затруднительна. Специальная дренажная машина использует лазеры для поддержания постоянной глубины и падения независимо от состояния поверхности земли.

Обратная засыпка траншей

Обратная засыпка — это основная статья расходов на дренажную систему, но она имеет решающее значение для эффективности дренажа, поэтому качество и цена обратной засыпки не должны снижаться.

В очень проницаемых грунтах требуется очень небольшая обратная засыпка, но в менее проницаемых грунтах или там, где кроты должны быть протянуты над трубой, глубина обратной засыпки достигает почти поверхности земли.

Кротовый дренаж

Кротовый дренаж можно классифицировать как:

кротовые дренажи
кротовые дренажи над системой коллекторных труб
гравийные кротовые дренажи.

Пригодность каждого типа будет зависеть от:

содержания и типа глины
песка и камня в профиле
уклона
расположения выпускного отверстия.

Под действием кротового плуга образуется кротовый канал в области почвенного профиля с определенным содержанием глины. Плуг также расщепляет почвенный профиль непосредственно над каналом для крота, позволяя воде течь в него.

Кротовый плуг используется для создания кротовых стоков. Проще говоря, кротовый плуг содержит ногу (или лезвие) с торпедой (или ногой), прикрепленную к его днищу. Иногда к задней части торпеды прикрепляют заглушку (или расширитель) немного большего диаметра, чтобы канал крота оставался правильной формы.

Кротовые дренажи

Кротовые дренажи используются на тяжелых грунтах, где глинистая подпочва вблизи глубины заделки (от 400 мм до 600 мм) препятствует нисходящему движению грунтовых вод.

Успех и долговечность кротовых дренажей зависит от почв с высоким содержанием глины, так что после образования кротового канала он будет поддерживаться в течение многих лет. Кротовые дренажи не подходят для:

почвы с глинистыми типами, обладающие диспергирующими или гасящими свойствами
проницаемые почвы из-за высокого содержания в них песка или суглинка.

Дренажные кроты над системами коллекторных труб

Эта система используется в почвах, где невозможно образование кротов, которые достигают водостока. Это включает в себя наличие камней, песчаных карманов, неровных поверхностей или чрезмерное расстояние до водостока.

В тяжелых почвах, где кротовые дренажи должны быть очень длинными (более 80 м), прежде чем они достигнут выпускного отверстия, можно очень успешно установить подземные трубы примерно на 60–100 м, по которым протягиваются кротовые дренажи. Промытый песок или гравий мелкого диаметра засыпают в траншею трубы до поверхности земли при монтаже.

Дренажи для молей затем устанавливаются под прямым углом или почти под прямым углом к направлению труб. Излишки грунтовых вод стекают в кротовые дрены и по ним, затем стекают в пористую засыпку над трубами, а затем быстро удаляются в водовыпуски по подземным коллекторным трубам.

Дренажи из гравийного крота

Дренажи из гравийного крота лучше всего подходят для почв и ситуаций:

там, где подземные трубы непригодны
где дренажи из крота имеют очень короткий срок службы, или
в засыхающих почвах, чтобы кротовый канал сохранял свою форму во время или вскоре после кротовья.

Дренаж из гравийного крота представляет собой нефутерованный канал или прорезь для ног, заполненный гравием малого диаметра или промытым песком.

Дренажи из гравийных кротов также дороги из-за:

объема обратной засыпки
близкого расположения.

Но они предлагают альтернативу в некоторых «сложных» ситуациях.

Они могут быть полезны при гашении и дисперсионном типе почвы, но проконсультируйтесь с экспертом, если вы рассматриваете возможность дренажа гравийного крота в этих ситуациях.

Дренаж-перехватчик

Эти дрены устанавливаются у основания склонов при изменении уклона, обычно там, где более крутой склон встречается с равниной, чтобы перехватывать нисходящий поток подземных вод. Часто тип почвы на склоне более водопроницаем, чем на равнине, и это заставляет воду выходить на поверхность, обычно при изменении уклона.

Дренаж-перехватчик также может быть установлен под родниками и родниковыми линиями для перехвата родниковой воды. Пастбищные животные сильно роют участки вокруг родников, и ущерб обычно более сконцентрирован вниз по склону, так как почва очень влажная и имеет небольшую структурную прочность. Эта пораженная область обычно распространяется, если не огорожена.

Дренаж-перехватчик, установленный как можно ближе к источнику и поперек его нисходящего потока, может эффективно контролировать распространение. Дренаж уменьшает повреждение поголовья или выпячивание, поскольку почва сохраняет свою прочность и структуру.

Насосы для грунтовых вод

Они удаляют воду из водоносных горизонтов, чтобы уровень грунтовых вод опускался или поддерживался на подходящем уровне ниже поверхности земли.

Акт откачки вызывает просадку грунтовых вод, вытекающих из места расположения насоса — на глубине его влияние будет значительно меньше.

Степень воздействия будет зависеть от таких факторов, как:

глубина водоносного горизонта
тип почвы
высота уровня грунтовых вод.

Вы должны обсудить со своим региональным сельским управлением водоснабжения стоимость, преимущества и недостатки, можно ли использовать эти насосы и нужно ли вам разрешение.

Выбор дренажной системы

Чтобы решить, какую дренажную систему установить, необходимо сначала определить:

характеристики почвы
его проницаемость (скорость, с которой вода может проходить через почву)
пригодность для дренажа кротов (тип и содержание глины).

Фермеры и подрядчики по дренажу часто могут решить, какую систему подземного дренажа использовать, основываясь на некоторых простых испытаниях на ферме.

Но если есть сомнения, проверьте почву или проконсультируйтесь со специалистом по подземному дренажу.

Закон о воде

Закон о воде 1989 г. содержит рекомендации по управлению водными путями и болотами. Прежде чем рассмотреть возможность осушения влажного участка, обратитесь в местный орган управления водосбором за консультацией и узнайте, нужно ли вам разрешение.
